XZ320QX - Monitor ACER - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato XZ320QX ACER en formato PDF.
| Tipo de producto | Monitor gaming |
| Tamaño de la pantalla | 31,5 pulgadas (80 cm) |
| Tipo de panel | VA |
| Resolución nativa | Full HD (1920 x 1080) |
| Frecuencia de actualización | 240 Hz |
| Tiempo de respuesta | 1 ms (VRB) |
| Brillo | 300 cd/m² |
| Contraste | 4000:1 (típico) |
| Ángulo de visión | 178° horizontal / 178° vertical |
| Conectores | 2 x HDMI, 1 x DisplayPort |
| Alimentación | 100-240 V ~ 50/60 Hz |
| Consumo eléctrico (típico) | 34 W (encendido), 0,5 W (espera) |
| Clase de eficiencia energética | A |
| Peso neto | 6,6 kg |
| Dimensiones (An x Pr x Al) | 709,4 x 673,5 x 269 mm |
| Ajuste de altura | 150 mm |
| Inclinación | -5° a +35° |
| Rotación | +/- 180° |
| Fijación mural (VESA) | Sí |
| Funciones de juego | Adaptive Sync, VRB, modos Acción/Carrera/Deportes |
| Limpieza recomendada | Paño suave y seco; evitar amoníaco y alcohol |
| Instrucciones de seguridad | No abrir, evitar la humedad y la luz directa |
Preguntas frecuentes - XZ320QX ACER
Preguntas de los usuarios sobre XZ320QX ACER
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Monitor en formato PDF gratis! Encuentra tus instrucciones XZ320QX - ACER y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. XZ320QX de la marca ACER.
MANUAL DE USUARIO XZ320QX ACER

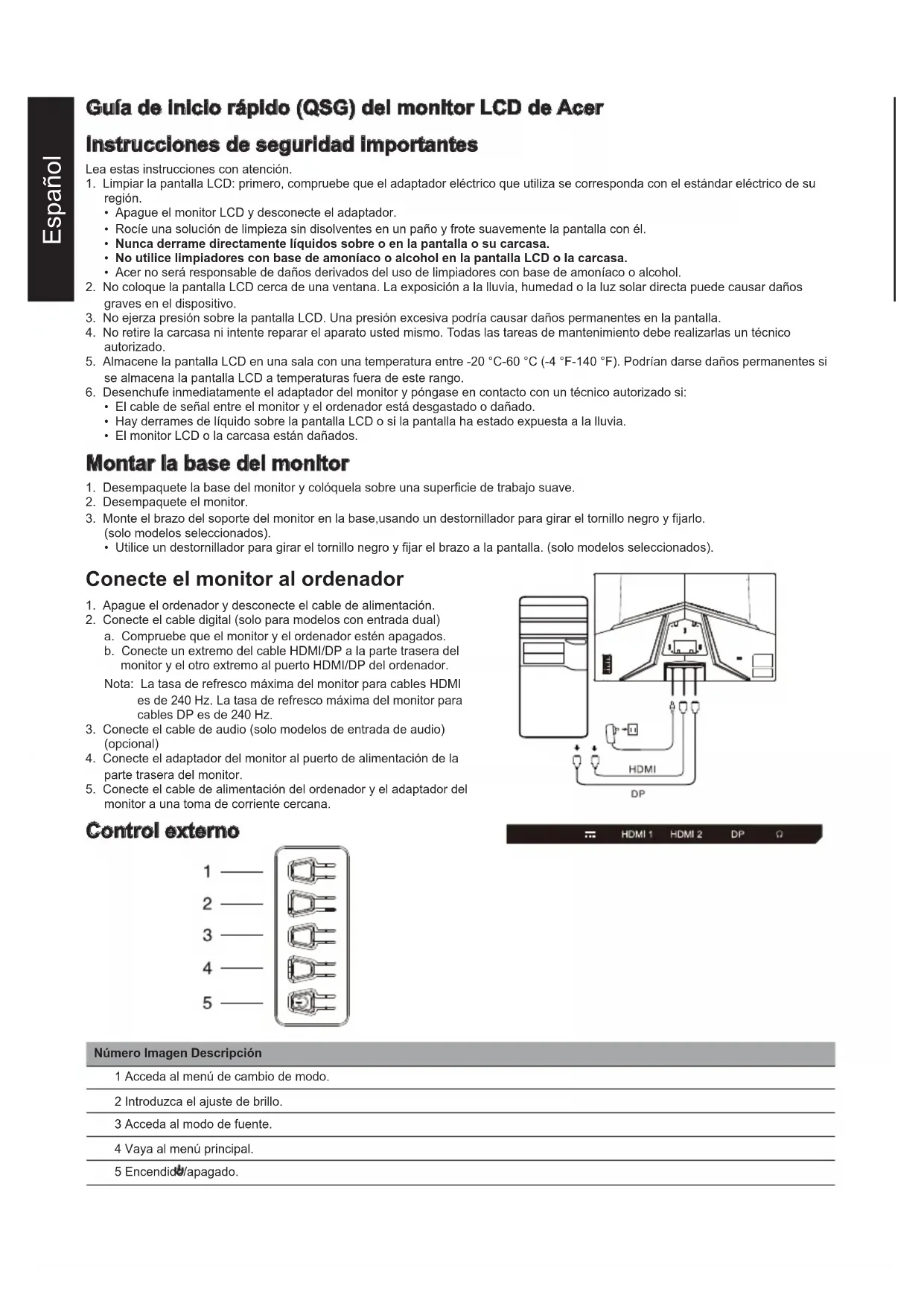

Guía de inicio rápido (QSG) del monitor LCD de Acer
Instrucciones de seguridad importantes
Lea estas instrucciones con atención.
-
Limpiar la pantalla LCD: primero, compruebe que el adaptador eléctrico que utiliza se corresponda con el estándar eléctrico de su región.
-
Apague el monitor LCD y desconecte el adaptador.
- Rocíe una solución de limpieza sin disolventes en un paño y frote suavemente la pantalla con él.
- Nunca derrame directamente líquidos sobre o en la pantalla o su carcasa.
- No utilice limpiadores con base de amoníaco o alcohol en la pantalla LCD o la carcasa.
-
Acer no será responsable de daños derivados del uso de limpiadores con base de amoníaco o alcohol.
-
No coloque la pantalla LCD cerca de una ventana. La exposición a la lluvia, humedad o la luz solar directa puede causar daños graves en el dispositivo.
-
No ejerza presión sobre la pantalla LCD. Una presión excesiva podría causar daños permanentes en la pantalla.
- No retire la carcasa ni intente reparar el aparato usted mismo. Todas las tareas de mantenimiento debe realizarlas un técnico autorizado.
- Almacene la pantalla LCD en una sala con una temperatura entre -20 °C-60 °C (-4 °F-140 °F). Podrían darse daños permanentes si se almacena la pantalla LCD a temperaturas fuera de este rango.
- Desenchufe inmediatamente el adaptador del monitor y póngase en contacto con un técnico autorizado si:
- El cable de señal entre el monitor y el ordenador está desgastado o dañado.
- Hay derrames de líquido sobre la pantalla LCD o si la pantalla ha estado expuesta a la lluvia.
- El monitor LCD o la carcasa están dañados.
Montar la base del monitor
- Desempaquete la base del monitor y colóquela sobre una superficie de trabajo suave.
- Desempaquete el monitor.
- Monte el brazo del soporte del monitor en la base, usando un destornillador para girar el tornillo negro y fijarlo. (solo modelos seleccionados).
- Utilice un destornillador para girar el tornillo negro y fijar el brazo a la pantalla. (solo modelos seleccionados).

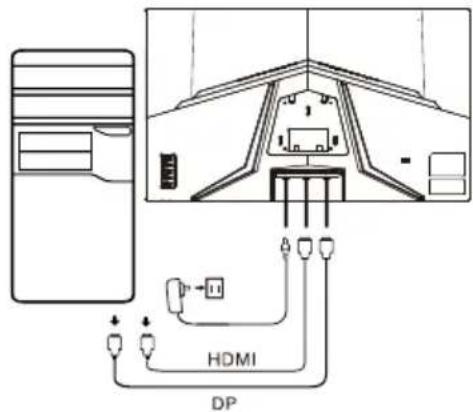

- Apague el ordenador y desconecte el cable de alimentación.
- Conecte el cable digital (solo para modelos con entrada dual)
a. Compruebe que el monitor y el ordenador estén apagados.
b. Conecte un extremo del cable HDMI/DP a la parte trasera del monitor y el otro extremo al puerto HDMI/DP del ordenador.
Nota: La tasa de refresco máxima del monitor para cables HDMI es de 240 Hz. La tasa de refresco máxima del monitor para cables DP es de 240 Hz.
- Conecte el cable de audio (solo modelos de entrada de audio) (opcional)
- Conecte el adaptador del monitor al puerto de alimentación de la parte trasera del monitor.
- Conecte el cable de alimentación del ordenador y el adaptador del monitor a una toma de corriente cercana.
Control externo
Número Imagen Descripción
| 1 Acceda al menú de cambio de modo. |
| 2 Introduzca el ajuste de brillo. |
| 3 Acceda al modo de fuente. |
| 4 Vaya al menú principal. |
| 5 Encendido/apagado. |
Declaraciones reglamentarias y de seguridad
Declaración de FCC
Este equipo ha sido probado y cumple los límites de los dispositivos digitales de Clase B conforme al Apartado 15 de las normas de la FCC. Estos límites están diseñados para ofrecer una protección razonable contra interferencias perjudiciales cuando el equipo esté instalado en una zona residencial. Este equipo genera, utiliza y puede irradiar energías de radiofrecuencia y, si no se instala cumpliendo las instrucciones, podría causar interferencias a las comunicaciones de radio.
Sin embargo, no hay garantías de que no ocurran interferencias en una instalación específica. Si el dispositivo causara interferencias a la recepción de radio o televisión (lo que se puede determinar con un aparellaje eléctrico), se recomienda tomar una o más de las medidas siguientes para eliminar la interferencia:
- Reajuste la dirección o posición de la antena receptora.
- Aumente la distancia entre el dispositivo y el receptor.
- Conecte el conector de alimentación del dispositivo a una toma eléctrica distinta a la del circuito al que esté conectado el receptor.
- Póngase en contacto con su distribuidor o un técnico de radio/TV experimentado para solicitar ayuda.
Nota
Para prevenir daños al monitor, no lo levante usando el soporte.
Nota: cable apantallado
Todas las conexiones a otros dispositivos informáticos deben realizarse mediante cables apantallados para cumplir las normas de CEM.
Nota: periféricos
Solo deben conectarse al dispositivo periféricos certificados (dispositivos de entrada/salida, terminales, impresoras, etc.) que cumplan los límites de Clase B. El uso de periféricos no certificados podría provocar interferencias a la recepción de radio y televisión.
Nota
Los cambios y modificaciones no aprobados expresamente por el fabricante podrían invalidar la autorización del usuario para operar este producto.
Condiciones de Funcionamiento
Este dispositivo cumple el Apartado 15 de la Normativa de la FCC. Su funcionamiento está sujeto a dos condiciones: (1) este dispositivo no debe causar interferencias perjudiciales, y (2) este dispositivo debe poder aceptar las interferencias recibidas, incluidas interferencias que pudieran causar un funcionamiento indeseado.
Nota: Usuarios canadienses
Este dispositivo digital de Clase B cumple la especificación canadiense ICES-003.
Nota explicatoria sobre "Reglamento sobre la gestión del reciclaje y la eliminación de los residuos de productos eléctricos y electrónicos"
Para cuidar y proteger mejor nuestro planeta, cumpla las leyes y reglamentos sobre reciclaje de residuos de productos eléctricos y electrónicos cuando el producto ya no sea necesario o haya finalizado su vida útil, y recíclelo a través de los fabricantes locales con cualificaciones de reciclaje reconocidas nacionalmente.
Abandono de residuos de equipos para usuarios domésticos de la UE
Este símbolo sobre el producto o en su embalaje indica que el producto no debe eliminarse con otros residuos domésticos. Cuando elimine dispositivos usados, será su responsabilidad llevarlos a un punto de recogida que recicle equipos eléctricos y electrónicos usados. La recogida y reciclaje separados de dispositivos usados en el momento de la eliminación ayuda a conservar los recursos naturales y garantiza que se reciclan de manera que proteja la salud humana y el medio ambiente. Para obtener más información acerca de los puntos de recogida de dispositivos usados, póngase en contacto con su ayuntamiento, servicio de tratamiento de residuos domésticos o la tienda donde compró el producto.
Declaración de conformidad de la CE
Por la presente, Acer Inc., declara que este monitor LCD es conforme a los requisitos fundamentales y otras disposiciones pertinentes de la directiva de compatibilidad electromagnética 2014/30/UE, la directiva de baja tensión 2014/35/UE, la directiva RoHS 2011/65/UE y la directiva 2009/125/CE en lo pertinente a fijar un marco de trabajo para establecer los requisitos de diseño ecológico para productos energéticos.
El monitor de Acer está diseñado para mostrar información de vídeo e imágenes obtenida desde dispositivos electrónicos.
ESPECIFICACIONES
| Panel LCD | Sistema Pantalla LCD TFT | en color | |
| Tamaño 31,5"W (80 cm) | |||
| Tamaño del píxel 0,364 mm (H) × 0,364 mm (V) | |||
| Brillo 300 cd/m | ^2 (típico) | ||
| Contraste 4000:1 (típico) | |||
| Ángulo de visión 178° (H) | 178° (V) (CR=10) | ||
| Tiempo de respuesta 1 ms (VRB) | |||
| Tipo de panel VA | |||
| Frecuencia horizontal 270 KHz | |||
| Frecuencia vertical 48 - 240 Hz | |||
| Colores de visualización 16,7 M de colores | |||
| Reloj de+puntos | HDMI: 340 MHzDP: 360 MHz | ||
| Resolución máxima | HDMI: 1920×1080 a 240 HzDP: 1920×1080 a 240 Hz | ||
| Conectar y listo VESA DDCCI/DDC2B | |||
| Clase de eficiencia energética A | |||
| * Consumo anual de energía | 50 (kWh) (para modelos con entrada HDMI) | ||
| Consumo energético(a 200 nits) | Modo Encendido 34 W (típico) | ||
| Modo Suspensión | 0,5 W (típico) | ||
| Modo apagado (espera) | 0,4 W (típico) | ||
| Conector de entrada | DPHDMI × 2 | ||
| Señal de vídeo de entrada | DPHDMI (solo modelos con entrada HDMI) (opcional) | ||
| Tamaño máximode pantalla | Horizontal: 709 mmVertical: 405,65 mm | ||
| Fuente de alimentación | ENTRADA: 100-240 V, 50/60 Hz | ||
| Condiciones medioambientales | Temperatura de funcionamiento: 0° a 40°CTemperatura de almacenamiento: -20° a 60°CHumedad de funcionamiento: 20% a 90% | ||
| Dimensiones | 709.4 (An.) × 673,5 (Al.) × 269 (Pr.) mm | ||
| Peso (neto) | 6,6 kg (neto) | ||
| Especificaciones del mecanismo | Inclinación: -5° a +35°Plataforma giratoria: +/- 180°Ajuste de la altura: 150 mmGiro: NoBase de pie desmontable: Si | ||
| Controles externos | Interruptor/Botones | Botón de alimentación Acceso directo 3Acceso directo 1 Acceso directo 4Acceso directo 2 | |
| Funciones | Brillo Punto de mira ModoContraste Idioma Número de serieLuz azul T. de espera OSD Restablecer config.Aumento de negro TransparenciaACM Bloqueo OSDSupernitidez EntradaGamma Fuente automát.Temp. Color Formato DPModos Modo panorámicoModo sRGB Asignac. teclas rápidasModo escala gris DDC/CIMatiz de 6 ejes Nivel negro HDMI Satur. 6 ejes Modo inicio ráp.Volumen Modo juegos: AcciónSilencio Modo juegos: CarrerasOver Drive Modo juegos: DeportesSincronización adaptable Fuente principalVRB ResoluciónTasa de actual. Frecuencia H/V | ||
| Las especificaciones varían en función del modelo o la región. | |||
Busque los manuales y otros documentos para el producto Acer en el sitio Web de soporte técnico de Acer oficial.
* El consumo de energía anual se calcula a partir del consumo de energía típico de 4 horas al día, los 365 días del año.
Nota: Utilizadores canadianos
Declaración de conformidad
Nosotros,
Acer Incorporated
Número de Referencia (SKU):
XXXXXX;
("x" = 0\~9, a \~ z, A \~ Z, o en blanco)
Nosotros, Acer Incorporated, por la presente declaramos bajo nuestra exclusiva responsabilidad que el producto descrito anteriormente cumple con la normativa de armonización correspondiente en la Unión Europea, la Directiva a continuación y las siguientes normas armonizadas y/o se han aplicado otras normas pertinentes:
☒ Directiva CEM: 2014/30/UE
EN55032:2015 Class B
EN 55035:2017
EN61000-3-2:2019 Class D
EN61000-3-3:2013
☒ Directiva de baja tensión: 2014/35/UE
EN62368-1:2014+All
Directiva RoHS: 2011/65/UE
EN 50581:2012
Directiva ErP: 2009/125/CE
☒ Reglamento (CE) N° 1275/2008; EN 50564:2011
Año para empezar a aplicar el marcado CE: 2020.
RU Jan / Administrador Superior Acer Incorporated (Taipei, Taiwán)
Jan.15,2020
Fecha
