NAUDOJIMO INSTRUKCIJA XZ320QX ACER

• Aastase energiatarbe arvutamise aluseks on tavaline võimsustarve 4 tundi jooksul päevas, 365 päeva aastas.Lietuvių „Acer“ LCD monitoriaus greito parengimo darbui vadovas (GPV) Svarbūs nurodymai dėl saugos Atidžiai perskaitykite šias instrukcijas. 1. LCD ekrano valymas: pirmiausia užtikrinkite, kad maitinimo adapteris, kurį naudojate, atitiktų jūsų regiono elektros standartus.

• Išjunkite LCD monitorių ir atjunkite maitinimo adapterį.

• Užpurškite valymo tirpalo, kuriame nėra tirpiklio, ant skudurėlio ir švelniai nuvalykite ekraną.

• Niekada nepilkite skysčio tiesiai ant ekrano arba į jo gaubtą.

• Jokiu būdu nevalykite LCD ekrano arba jo gaubto valikliais su amoniaku arba alkoholiu.

• „Acer“ nebus atsakinga už žalą, kuri patirta naudojant valiklius su amoniaku ir alkoholiu.

2. Nedėkite LCD ekrano šalia lango. Įrenginiui gali rimtai pakenkti lietus, drėgmė arba tiesioginiai saulės spinduliai.

3. Nespauskite LCD ekrano. Ekranui gali būti visam laikui pakenkta dėl per daug stipraus spaudimo.

4. Nenuimkite gaubto ir nebandykite patys remontuoti įrangos. Visas techninės priežiūros užduotis turėtų atlikti tik įgaliotas technikas. 5. Laikykite LCD ekraną patalpoje, kurioje temperatūra svyruoja nuo -20 °C iki 60 °C (nuo -4 °F iki 140 °F). Galite visam laikui sugadinti LCD ekraną, jei jis laikomas už šio intervalo ribų.

6. Nedelsiant atjunkite šio monitoriaus maitinimo adapterį ir kreipkitės į įgaliotąjį techniką, jei:

• Jei signalo kabelis, jungiantis monitorių ir kompiuterį, yra nusidėvėjęs arba pažeistas.

1. Išpakuokite monitoriaus pagrindą ir padėkite jį ant lygaus darbo paviršiaus.

2. Išpakuokite monitorių.

3. Pritvirtinkite monitoriaus stovo alkūnę prie pagrindo,atsuktuvu sukdami juodą varžtą, kol jį priveršite. (Tik su rinktiniais modeliais)

• Prisukite atsuktuvu juodą varžtą norėdami priveržti alkūnę prie ekrano. (Tik su rinktiniais modeliais) Prijunkite monitorių prie kompiuterio

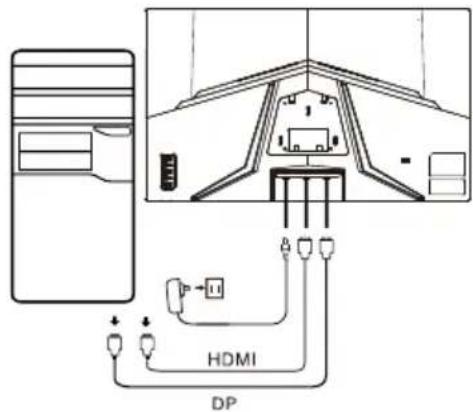

1. Išjunkite kompiuterį ir atjunkite maitinimo laidą.

2. Prijunkite skaitmeninį kabelį (tik modeliuose su dviguba įvestimi)

a. Monitorius ir kompiuteris turi būti išjungti. b. Prijunkite vieną HDMI /DP kabelio galą prie monitoriaus galinės pusės, o kitą galą – prie kompiuterio HDMI / DP prievado. Pastaba: didžiausias ekrano atnaujinimo greitis HDMI kabeliams siekia 240 Hz. Didžiausias ekrano atnaujinimo greitis DP kabeliams siekia 240 Hz.

3. Prijunkite garso kabelį (tik garso įvesties modeliams) (pasirinktinai)

4. Prijunkite monitoriaus maitinimo adapterį prie maitinimo prievado,

esančio monitoriaus gale.

5. Prijunkite kompiuterio maitinimo kabelį ir monitoriaus maitinimo

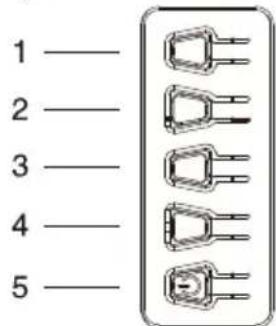

adapterį prie šalia įtaisyto maitinimo lizdo. Išorinis valdymas Numeris Vaizdas Aprašas 1 Įeiti į režimų perjungimo meniu. 2 Įeiti į skaisčio reguliavimo skiltį. 3 Įeiti į šaltinio režimo skiltį. 4 Eiti į pagrindinį meniu. 5 Įjungti / išjungti.Lietuvių Reglamentinės ir saugos nuostatos FCC nuostata Ši įranga buvo išbandyta, kas leido nustatyti, kad pagal FCC taisyklių 15 dalį ji atitinka B klasės skaitmeninio įrenginio ribines vertes. Šie apribojimai sukurti siekiant užtikrinti priimtiną apsaugą nuo žalingų trikdžių, kai įranga sumontuojama gyvenamojoje vietoje. Ši įranga kuria, naudoja ir gali skleisti energiją radijo dažniais, o jei ji nėra sumontuota ir naudojama pagal instrukcijas, gali trukdyti radijo ryšio komunikacijoms. Visgi nėra garantijos, kad trukdžių nebus konkrečiu montavimo atveju. Jei įrenginys trukdo radijo ir televizijos perdavimui (tai galima nustatyti perjungimo įtaisu), rekomenduojama, kad naudotojas imtųsi vieno arba kelių iš šių veiksmų norėdamas trukdžius pašalinti:

• Iš naujo nustatykite imtuvo antenos kryptį arba padėtį.

• Padidinkite atstumą tarp įrenginio ir imtuvo.

• Prijunkite įrenginio maitinimo adapterį prie maitinimo lizdo, veikiančio su kita grandine, nei yra prijungtas imtuvas.

• Jei reikia pagalbos, kreipkitės į mažmeninį prekybininką arba patyrusį radijo / televizijos prietaisų meistrą. Pastaba Kad nesugadintumėte monitoriaus, nekelkite jo už stovo. Pastaba: ekranuotas kabelis Visi sujungimai su kitais kompiuteriniais įrenginiais turi būti atliekami ekranuotais kabeliais, atitinkančiais EMC reglamentus. Pastaba: periferiniai prietaisai Prie įrenginio reikia jungti tik sertifikuotus periferinius prietaisus (įvesties / išvesties įrenginius, terminalus, spausdintuvus ir t. t.), kurie atitinka B klasės ribas. Jei naudojami nesertifikuoti periferiniai prietaisai, jie gali trukdyti radijo ir televizijos transliacijai. Pastaba Dėl pakeitimų ar modifikacijų, atliktų neturint specialaus gamintojo leidimo, naudotojas gali netekti teisės naudoti šį įrenginį. Veikimo aplinkos sąlygos Šis įrenginys atitinka FCC taisyklių 15 dalies reikalavimus. Veikimas priklauso nuo šių dviejų sąlygų: (1) šis įrenginys neturi kelti kenksmingų trikdžių ir (2) šis įrenginys turi galėti priimti bet kokius gautus trikdžius, įskaitant trikdžius, kurie gali sąlygoti nepageidautiną veikimą. Pastaba: naudotojams Kanadoje Šis B klasės skaitmeninis įrenginys atitinka Kanados ICES-003 specifikacijas. Remarque à I'intention des utilisateurs canadiens Cet appareil numrique de la classe B est conforme à la norme NMB-003 du Canada Aiškinamoji pastaba apie „Nereikalingų elektros ir elektronikos prietaisų perdirbimo ir utilizavimo valdymo reglamentus“ Kad geriau pasirūpintume ir apsaugotume savo planetą, kai daugiau nebereikia šio įrenginio arba pasibaigus įrenginio tarnavimo laikui, vadovaukitės nacionaliniais įstatymais ir reglamentais apie nereikalingų elektros ir elektronikos prietaisų perdirbimą ir atiduokite perdirbti vietiniams gamintojams pagal valstybėje pripažintus perdirbimo reikalavimus. Nereikalingos ES buitinių naudotojų įrangos išmetimas Šis simbolis ant įrenginio arba ant jo pakuotės nurodo, kad jo negalima išmesti su kitomis buitinėmis atliekomis. Kai naudoti įrenginiai išmetami, jūsų atsakomybė yra juos atnešti į surinkimo punktą, kuriame perdirbama naudota elektros ir elektronikos įranga. Atskirai surenkant ir perdirbant panaudotus įrenginius, kai jie išmetami, padedama išsaugoti gamtinius turtus ir užtikrinama, kad jie būtų perdirbti tokiu būdu, kokiu apsaugoma žmogaus sveikata ir aplinka. Jei reikia daugiau informacijos apie naudotų įrenginių perdirbimo punktus, kreipkitės į vietinę miesto instituciją, buitinių atliekų utilizavimo tarnybą arba parduotuvę, kurioje įsigijote prietaisą. CE ženklas ir atitikties deklaracija Šiuo dokumentu bendrovė „Acer Inc.“ patvirtina, kad skystųjų kristalų (LCD) monitorius atitinka pagrindinius direktyvos 2014/30/ES dėl elektromagnetinio suderinamumo (EMS), direktyvos 2014/35/ES dėl žemos įtampos, direktyvos 2011/65/ES dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje ir direktyvos 2009/125/EB, nustatančios ekologinio projektavimo su energija susijusiems gaminiams nustatymo sistemą reikalavimus ir kitas susijusias nuostatas. „Acer“ monitorius skirtas informacijos, gautos iš kitų elektroninių įrenginių, vaizdo įrašų ir vizualiniam rodymui.Lietuvių

LCD plokštė Valdantysis įrenginys „TFT Color LCD“ Dydis 31,5 col. pločio (80 cm) Pikselių tankis 0,364 mm (H) × 0,364 mm (V) Šviesumas 300 cd/m

(tipiškai) Kontrastingumas 4000:1 (tipiškai) Žiūrėjimo kampas 178° (H) 178° (V) (CR = 10) Atsako laikas 1 ms (VRB) Plokštės tipas VA H dažnis 270 KHz V dažnis 48 - 240 Hz Ekrano spalvos 16,7 mln. spalvų Taškų dažnis HDMI: 340 MHz DP: 360 MHz Maksimali skyra HDMI: 1920×1080, esant 240Hz DP: 1920×1080, esant 240Hz Funkcija „Plug & Play“ VESA DDCCI / DDC2B Energijos taupumo klasė A

• Metinis energijos naudojimas 50 (kWh) (HDMI įvesties modeliams) Energijos sunaudojimas (esant 200 nitų) Įjungimo režimas 34 W (tipiškai) Laukimo režimas 0,5 W (tipiškai) Išjungimo režimas (budėjimas) 0,4 W (tipiškai) Įvesties jungtis

HDMI × 2 Vaizdo signalų įvesties lizdas

HDMI (tik HDMI įvesties modelio) (pasirinktinai) Maksimalus ekrano dydis Horizontaliai: 709 mm Vertikaliai: 405,65 mm Maitinimo šaltinis ĮVESTIS: 100–240 V ~ 50 / 60 Hz Aplinkos sąlygos Darbo aplinkos temperatūra: nuo 0 iki 40 °C Laikymo temp.: nuo -20 iki 60 °C Darbo aplinkos oro drėgnumas: nuo 20 % iki 90 % Matmenys 709,4 (W) × 673,5 (H) × 269 (D) mm Svoris (bendrasis) 6,6 kg (grynasis) Mechanizmo techninės savybės Posvyris: nuo -5° iki +35° Pakreipimas: +/- 180° Aukščio reguliavimas: 150 mm Pasukimas: ne Nuimamas pagrindo stovas: taip Išoriniai valdikliai Jungiklis / mygtukai Maitinimo mygtukas 1 spartusis klavišas 2 spartusis klavišas 3 spartusis klavišas 4 spartusis klavišas Funkcijos Šviesumas Kontrastingumas Mėlyna šviesa Juodos spalvos didinimo režimas ACM Itin didelis ryškumas Gama Spalvų temperatūra Režimai „sRGB“ režimas Pilkumo tono režimas 6 ašių atspalviai 6 ašių spalvinis sodrumas Garsumas Nutildyti Pagreitinimas „AdaptiveSync“ VRB Atnaujinimo sparta Taikymo taškas Kalba OSD delsa Skaidrumas OSD užraktas Įvestis Automatinis šaltinis DP formatas Plačiaformatis režimas Sparčiųjų klavišų priskyrimas DDC/CI HDMI juodumo lygis Greitojo parengimo režimas Žaidimo režimas: Veiksmas Žaidimo režimas: Lenktynės Žaidimo režimas: Sportas Pagrindinis šaltinis Skyra H/V dažnis Režimas Serijos numeris Atstatyti visus nustatymus Specikacijos priklauso nuo modelio ir (arba) regiono. Naudotojų vadovus ir kitus „Acer“ įrenginių dokumentus rasite oficialioje „Acer“ pagalbos tinklavietėje.
