MANUAL DE UTILIZARE XZ320QX ACER

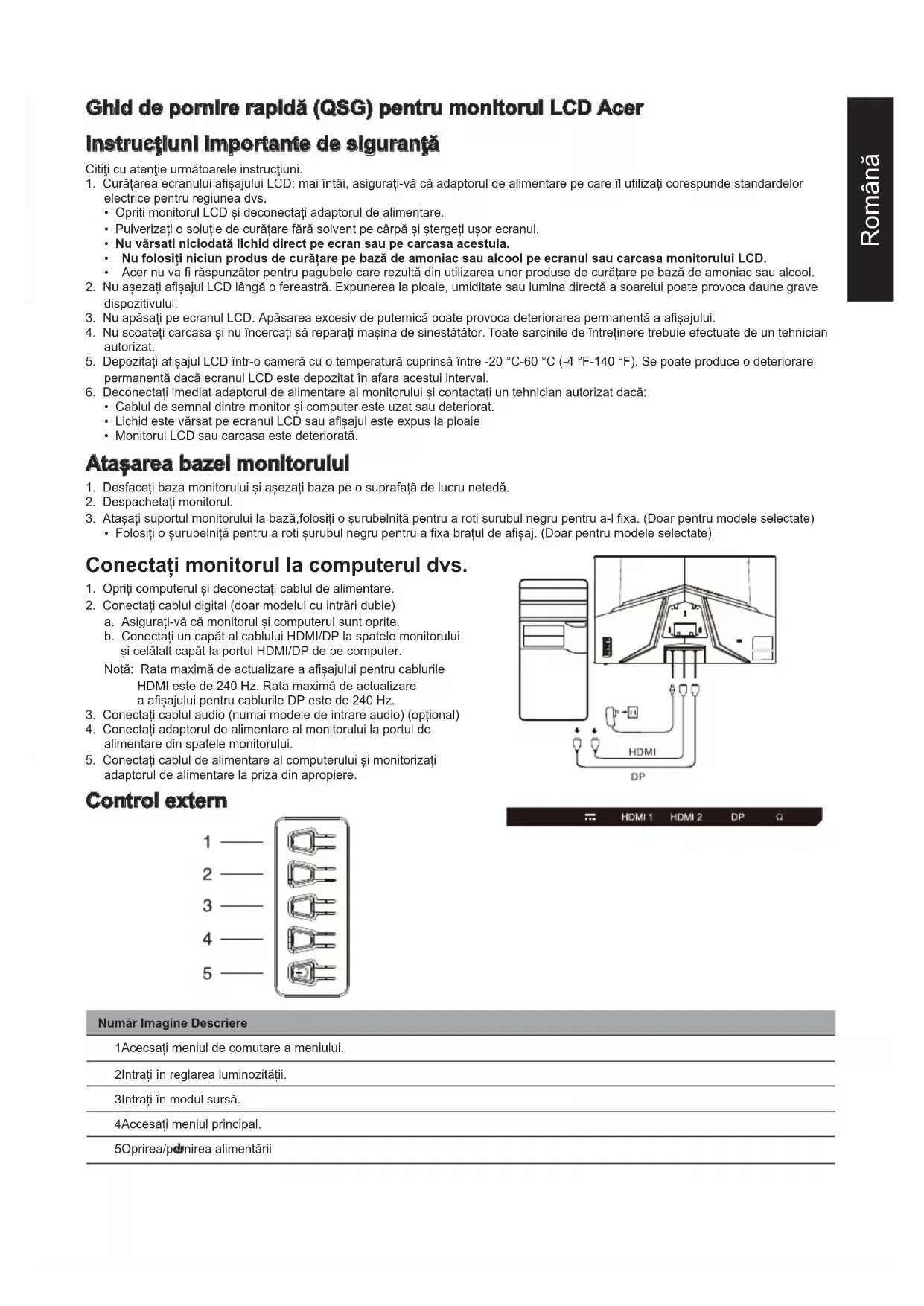

Ghld de pornire rapidă (QSG) pentru monitorul LCD Acer

Instrucțiuni importante de siguranță

Citiți cu atenție următoarele instrucțiuni.

1. Curățarea ecranului afișajului LCD: mai întâi, asigurați-vă că adaptorul de alimentare pe care îl utilizați corespunde standardelor electrice pentru regiunea dvs.

2. Opriti monitorul LCD și deconectati adaptorul de alimentare.

3. Pulverizati o solutie de curătare fără solvent pe cârpă și stergeti ușor ecranul.
4. Nu vârsati niciodată lichid direct pe ecran sau pe carcasa acestuia.
5. Nu folositi niciun produs de curătare pe bază de amoniac sau alcool pe ecranul sau carcasa monitorului LCD.

6. Acer nu va fi răspunzător pentru pagubele care rezultă din utilizarea unor produse de curățare pe bază de amoniac sau alcool.

7. Nu așezați afișajul LCD lângă o fereastră. Expunerea la ploaie, umiditate sau lumina directă a soarelui poate provoca daune grave dispozitivului.

8. Nu apăsati pe ecranul LCD. Apăsarea excesiv de puternică poate provoca deteriorarea permanentă a afisajului.

9. Nu scoateți carcasa și nu încercați să reparați mașina de sinestătător. Toate sarcinile de întreținere trebuie efectuate de un tehnician autorizat.
10. Depozitați afișajul LCD într-o cameră cu o temperatură cuprinsă între -20 °C-60 °C (-4 °F-140 °F). Se poate produce o deteriorare permanentă dacă ecranul LCD este depozitat în afara acestui interval.
11. Deconectați imediat adaptorul de alimentare al monitorului și contactați un tehnician autorizat dacă:

- Cablul de semnal dintre monitor și computer este uzat sau deteriorat.

- Lichid este vârsat pe ecranul LCD sau afișajul este expus la ploaie

• Monitorul LCD sau carcasa este deteriorată

Ataşarea bazel monitorului

1. Desfaceti baza monitorului și așezati baza pe o suprafață de lucru netedă.
2. Despachetați monitorul.
3. Atasați suportul monitorului la bază, folositi o șurubelnită pentru a roti șurubul negru pentru a-l fixa. (Doar pentru modele selectate)

- Folositi o surubelnită pentru a roti surubul negru pentru a fixa bratul de afisaj. (Doar pentru modele selectate)

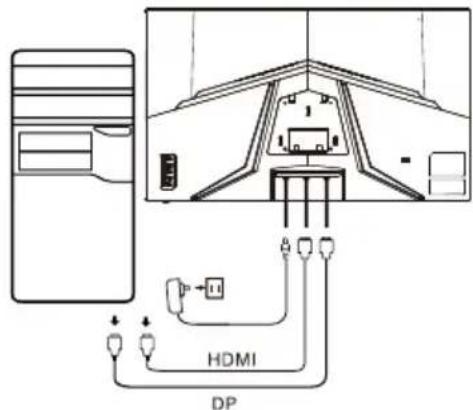

Conectați monitorul la computerul dvs.

1. Opriti computerul și deconectați cablul de alimentare.
2. Conectați cablul digital (doar modelul cu intrări duble)

a. Asigurati-vă că monitorul și computerul sunt oprite.
b. Conectați un capăt al cabiului HDMI/DP la spatele monitorului și celălalt capăt la portul HDMI/DP de pe computer.

Notă: Rata maximă de actualizare a afișajului pentru cablurile HDMI este de 240 Hz. Rata maximă de actualizare a afișajului pentru cablurile DP este de 240 Hz.

1. Conectati cablul audio (numai modele de intrare audio) (optional)
2. Conectați adaptorul de alimentare al monitorului la portul de alimentare din spatele monitorului.
3. Conectați cablul de alimentare al computerului și monitorizați adaptorul de alimentare la priza din apropiere.

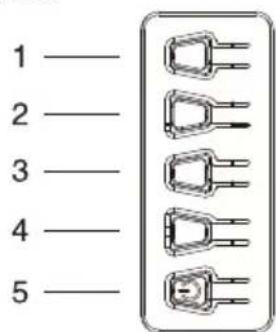

Control extern

1 2 3 4 5

HDMI DP

Număr Imagine Descriere

1Acecsați meniul de comutare a meniului.

2Intrați în reglarea luminozității.

3Intrați în modul sursă.

4Accesați meniul principal.

5Oprirea/pdnirea alimentării

Declaratii de reglementare și siguranță

Declaratie FCC

Acest echipament a fost testat și s-a dovedit că respectă limitele pentru un dispozitiv digital din clasa B, în conformitate cu partea 15 din Regulile FCC. Aceste limite sunt concepute pentru a oferi o protecție rezonabilă împotriva interferențelor dăunătoare atunci când echipamentul este instalat într-o zonă rezidențială. Acest echipament generează, utilizează și poate radia energie de frecvență radio și, dacă nu este instalat și utilizat în conformitate cu instrucțiunile, poate provoca interferențe la comunicațiile radio.

Cu toate acestea, nu există nicio garanție că interferența nu va apărea într-o anumită instalație. Dacă dispozitivul provoacă interferențe la recepția radio sau TV (care poate fi determinată de aparatul de comandă), utilizatorului i se recomandă să ia una sau mai multe dintre următoarele măsuri pentru a elimina interferența:

• Reajustati direcția sau poziția antenei receptorului.
• Măriți distanța dintre dispozitiv și receptor.
• Conectați alimentarea dispozitivului la o priză diferită de circuitul la care este conectat receptorul.
• Contactați distribuitorul sau un tehnician radio/TV cu experiență pentru ajutor.

Notă

Pentru a preveni deteriorarea monitorului, nu-I ridicati folosind suportul.

Notă: cablu ecranat

Toate conexiunile la alte dispositive de calcul trebuie să fie prin cabluri ecranate pentru a respecta reglementările EMC.

Notă: periferice

Doar perifericele certificate (dispositive de intrare / ieşire, terminale, imprimante etc.) care respectă limitele clasei B trebuie conectate la dispositiv. Utilizarea perifericelor necertificate poate provoca interferente la receptia radio și televiziune.

Notă

Orice schimbări sau modificări neaprobate în mod expres de către producător ar putea anula autoritatea utilizatorului de a opera acest produs.

Condiții de funcționare

Acest dispozitiv se conformează Părții a 15-a a Reglementărilor FCC. Utilizarea este supusă următoarelor două condiții:

(1) acest dispozitiv nu poate provoca interferențe dăunătoare și (2) acest dispozitiv trebuie să fie capabil să acepte orice interferență primită, inclusiv interferențe care pot provoca funcționări nedorite.

Notă: Utilizatori din Canada

Acest dispozitiv digital Clasa B respectă specificațiile canadiene ICES-003.

Notă explicativă referitoare la „Regulamentele privind gestionarea deșeurilor de reciclare și eliminare a produselor electrice și electronice”

Pentru o mai bună îngrijire și protejare a planetei noastre, atunci când utilizatorul nu mai are nevoie de acest produs sau la sfârșitul duratei de utilizare a produsului, vă rugăm să respectați legile și reglementările naționale privind reciclarea deșeurilor de produse electrice și electronice și să-l reciclați prin intermediul producătorilor locali cu recunoașterea națională a calificărilor de reciclare.

Abandonarea deșeurilor de echipamente pentru utilizatorii casnici din UE

Acest simbol pe produs sau pe ambalajul său indică faptul că produsul nu trebuie aruncat cu alte deșeuri menajere. Atunci când aruncați dispozitivele folosite, este responsabilitatea dvs. să-l aduceți într-un punct de colectare care reciclează echipamentele electrice și electronice folosite. Colectarea separată și reciclarea dispozitivelor folosite în momentul eliminării ajută la conservarea resurselor naturale și asigură reciclarea lor într-o manieră care protejează sănătatea umană și mediul înconjurător. Pentru mai multe informații despre punctele de reciclare pentru dispozitivele utilizate, vă rugăm să contactați biroul local al orașului, serviciul de eliminare a deșeurilor menajere sau magazinul de unde ați achiziționat produsul.

Declaratie de conformitate CE

Prin prezenta, Acer Inc., declară că acest monitor LCD respectă cerințele esențiale și alte dispoziții relevante din Directiva EMC 2014/30/UE, Directiva privind joasa tensiune 2014/35/UE și Directiva RoHS 2011/65/UE și Directiva 2009/125/CE în ceea ce privește stabilirea unui cadru pentru stabilirea cerințelor în materie de proiectare ecologică pentru produsul energetic.

Monitorul Acer este destinat pentru afișarea video și vizuală a informațiilor obținute de pe dispozitivele electronice.

SPECIFICATII

Panou LCD	Sistem de acționare LCD	TFT color
	Dimensiune 31,5"W (80 cm)
	Pas pixweli 0,364 mm (O) × 0,364 mm (V)
	Luminozitate 300 cd/m	^2 (tipic)
	Contrast 4000:1 (tipic)
	Unghi vizualizabil 178° (O) 178° (V) (CR=10)
	Timp de răspuns 1 ms (VRB)
	Tip panou VA
	Frecvență H (oriz.) 270 KHz
	Frecvență V (vert.) 48 - 240 Hz
Culori afișaj Culori 16,7M
Ceas punct		HDMI: 340 MHzDP: 360 MHz
Rezoluție maximă		HDMI: 1920×1080 @ 240HzDP: 1920×1080 @ 240Hz
Plug & Play VESA DDCCI/DDC2B
Clasa de eficiență energetică A
* Consumul anual de energie		50 (kWh) (pentru model cu intrare HDMI)
Consum de energie (la 200 nits)	Mod pornit 34 W (tipic)
	Mod stare de repaus 0,5 W (tipic)
	Mod oprit (în așteptare) 0,4 W (tipic)
Conector intrare		DPHDMI × 2
Semnal video intrare		DPHDMI (doar model cu intrare HDMI) (opțional)
Dimensiune maximă ecran		Orizontal: 709 mmVertical: 405,65 mm
Sursă de alimentare		INTRARE: 100-240 V ~ 50/60 Hz
Considerații de mediu		Temperatură de funcționare: de la 0° la 40°CTemperatură de depozitare: de la -20° la 60°CUmiditate în stare de funcționare: de la 20% la 90%
Dimensiuni		709,4 (L) × 673.5 (H) × 269 (D) mm
Greutate (netă)		6,6 kg (net)
Specificațiile mecanismului		Înclinare: de la -5° la +35°Rotire: +/- 180°Reglare pe înălțime: 150 mmPivotare: NUSuport cu picior detașabil: Da
Controale externe	Comutator/Butoane	Buton de alimentare Tastă fierbinte 3Tastă fierbinte 1 Tastă fierbinte 4Tastă fierbinte 2
	Funcții	Luminozitate Punct țintă ModContrast Limbă Număr de serieLumină albastră Expirare timp OSD Resetați toateIntensificare albastru Transparență setărileACM Blocare OSDSuper claritate IntrareGamma Pornire automatăTemperatură culoare Format DPModuri Mod latModul sRGB Atribuire tastă fierbinteMod scală gri DDC/CINuanță pe 6 axe Nivel de negru HDMISaturație pe 6 axe Mod pornire rapidăVolum Mod de joc: ActiuneÎnchide sunetul Mod de joc: CurseEpuizare Mod de joc: SporturiSincronizare adaptivă Sursă principalăVRB RezoluțieNum. rată de reîmprospătare Frecvență H/V
Specificațiile variază în funcție de model și/sau de regiune.

Puteți găsi manuale și alte documente pentru produsul dvs. Acer pe site-ul web oficial de asistență Acer.
* Consumul anual de energie este calculat pe baza unui consum de energie tipic de 4 ore pe zi, 365 zile pe an.
