ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ XZ320QX ACER

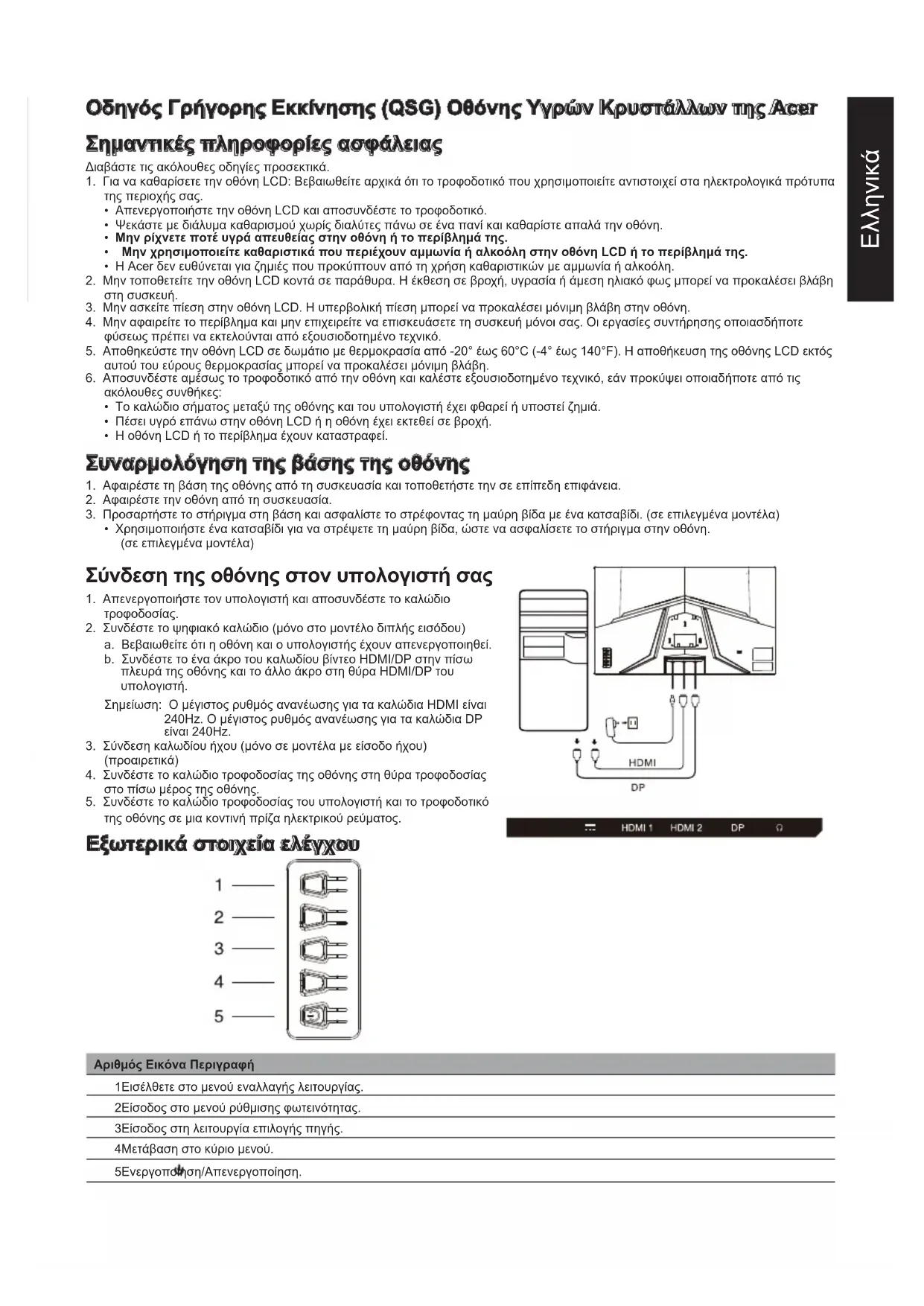

Οδηγός Γρήγορης Εκκίνησης (QSG) Οθόνης Υγρών Κρυστάλλων της Ασετ

Σημαντικές πληροφορίες ασφάλειας

Διαβάστε τις ακόλουθες οδηγίες προσεκτικά.

1. Για να καθαρίσετε την οθόνη LCD: Βεβαιωθείτε αρχικά ότι το τροφοδοτικό που χρησιμοποιείτε αντιστοιχεί στα ηλεκτρολογικά πρότυπα της περιοχής σας.

2. Απενεργοποιήστε την οθόνη LCD και αποσυνδέστε το τροφοδοτικό.
   • Ψεκάστε με διάλυμα καθαρισμού χωρίς διαλύτες πάνω σε ένα πανί και καθαρίστε απαλά την οθόνη.

- Μην ρίχνετε ποτέ υγρά απευθείας στην οθόνη ή το περίβλημά της.

• Μην χρησιμοποιείτε καθαριστικά που περιέχουν αμμωνία ή αλκοόλη στην οθόνη LCD ή το περίβλημά της.

• Η Acer δεν ευθύνεται για ζημιές που προκύπτουν από τη χρήση καθαριστικών με αμμωνία ή αλκοόλη.

1. Μην τοποθετείτε την οθόνη LCD κοντά σε παράθυρα. Η έκθεση σε βροχή, υγρασία ή άμεση ηλιακό φως μπορεί να προκαλέσει βλάβη στη συσκευή.
2. Μην ασκείτε πίεση στην οθόνη LCD. Η υπερβολική πίεση μπορεί να προκαλέσει μόνιμη βλάβη στην οθόνη.
3. Μην αφαιρείτε το περίβλήμα και μην επιχειρείτε να επισκευάσετε τη συσκευή μόνοι σας. Οι εργασίες συντήρησης οποιασδήποτε φύσεως πρέπει να εκτελούνται από εξουσιοδοτημένο τεχνικό.
4. Αποθηκεύστε την οθόνη LCD σε δωμάτιο με θερμοκρασία από -20° έως 60°C (-4° έως 140°F). Η αποθήκευση της οθόνης LCD εκτός αυτού του εύρους θερμοκρασίας μπορεί να προκαλέσει μόνιμη βλάβη.
5. Αποσυνδέστε αμέσως το τροφοδοτικό από την οθόνη και καλέστε εξουσιοδοτημένο τεχνικό, εάν προκύψει οποιαδήποτε από τις ακόλουθες συνθήκες:

• Το καλώδιο σήματος μεταξύ της οθόνης και του υπολογιστή έχει φθαρεί ή υποστεί ζημιά.

• Πέσει υγρό επάνω στην οθόνη LCD ή η οθόνη έχει εκτεθεί σε βροχή.

• Η οθόνη LCD ή το περίβλημα έχουν καταστραφεί.

Συναρμολόγηση της βάσης της οθόνης

1. Αφαιρέστε τη βάση της οθόνης από τη συσκευασία και τοποθετήστε την σε επίπεδη επιφάνεια.
2. Αφαιρέστε την οθόνη από τη συσκευασία.
3. Προσαρτήστε το στήριγμα στη βάση και ασφαλίστε το στρέφοντας τη μαύρη βίδα με ένα κατσαβίδι. (σε επιλεγμένα μοντέλα)

- Χρησιμοποιήστε ένα κατσαβίδι για να στρέψετε τη μαύρη βίδα, ώστε να ασφαλίσετε το στήριγμα στην οθόνη.

(σε επιλεγμένα μοντέλα)

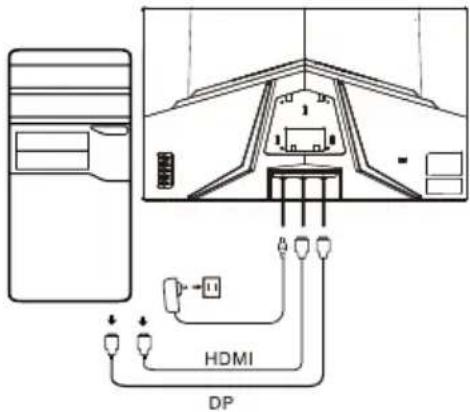

Σύνδεση της οθόνης στον υπολογιστή σας

1. Απενεργοποιήστε τον υπολογιστή και αποσυνδέστε το καλώδιο τροφοδοσίας.
2. Συνδέστε το ψηφιακό καλώδιο (μόνο στο μοντέλο διπλής εισόδου) a. Βεβαιωθείτε ότι η οθόνη και ο υπολογιστής έχουν απενεργοποιηθεί. b. Συνδέστε το ένα άκρο του καλωδίου βίντεο HDMI/DP στην πίσω πλευρά της οθόνης και το άλλο άκρο στη θύρα HDMI/DP του υπολογιστή.

Σημείωση: Ο μέγιστος ρυθμός ανανέωσης για τα καλώδια HDMI είναι

240Hz. Ο μέγιστος ρυθμός ανανέωσης για τα καλώδια DP

είνα

1. Σύνδεση καλωδίου ήχου (μόνο σε μοντέλα με είσοδο ήχου) (προαιρετικά)
2. Συνδέστε το καλώδιο τροφοδοσίας της οθόνης στη θύρα τροφοδοσίας στο πίσω μέρος της οθόνης.
3. Συνδέστε το καλώδιο τροφοδοσίας του υπολογιστή και το τροφοδοτικό της οθόνης σε μια κοντινή πρίζα ηλεκτρικού ρεύματος.

Εξωτερικά οτοιχεία ελέγχου

1 2 3 4 5

HDMI DP

HDMI 1 HDMI 2 DP

Αριθμός Εικόνα Περιγραφή

1Εισέλθετε στο μενού εναλλαγής λειτουργίας.

2Είσοδος στο μενού ρύθμισης φωτεινότητας.

3Είσοδος στη λειτουργία επιλογής πηγής.

4Μετάβαση στο κύριο μενού.

5Ενεργοποήση/Απενεργοποίηση.

Κανονιστικές δηλώσεις και δηλώσεις ασφαλείας

Υπόδειξη FCC

Ο παρών εξοπλισμός έχει υποβληθεί σε δοκιμές και έχει διαπιστωθεί ότι πληροί τις απαιτήσεις ως προς τα όρια που προβλέπονται για τις ψηφιακές συσκευές Κατηγορίας Β, σύμφωνα με το Μέρος 15 των Κανονισμών της FCC. Αυτά τα όρια έχουν σχεδιαστεί ώστε να παρέχουν εύλογη προστασία έναντι επιβλαβών παρεμβολών σε μια οικιακή εγκατάσταση. Ο παρών εξοπλισμός παράγει, χρησιμοποιεί και μπορεί να εκπέμπει ραδιοσυχνότητες και, εάν δεν εγκατασταθεί και χρησιμοποιηθεί σύμφωνα με τις οδηγίες, μπορεί να επιφέρει επιβλαβείς παρεμβολές στις ραδιοεπικοινωνίες.

Ωστόσο, δεν παρέχεται εγγύηση ότι δεν θα σημειωθούν παρεμβολές σε μια συγκεκριμένη εγκατάσταση. Εάν η παρούσα συσκευή προκαλεί επιβλαβείς παρεμβολές στη λήψη ραδιοφωνικού ή τηλεοπτικού σήματος, γεγονός που μπορεί να διαπιστωθεί με απενεργοποίηση και επανενεργοποίηση της συσκευής, ο χρήστης ενθαρρύνεται να δοκιμάσει να διορθώσει την παρεμβολή με ένα ή περισσότερα από τα ακόλουθα μέτρα:

- Αναπροσανατολίστε ή μετακινήστε την κεραία λήψης.

• Αυξήστε την απόσταση μεταξύ της συσκευής και του δέκτη.
  • Συνδέστε τη συσκευή σε μια πρίζα που βρίσκεται σε διαφορετικό κύκλωμα από αυτό στο οποίο είναι συνδεδεμένος ο δέκτης.
• Συμβουλευτείτε τον αντιπρόσωπο ή έναν έμπειρο τεχνικό ραδιοφώνων/τηλεοράσεων για βοήθεια.

Σημείωση

Για να αποφευχθεί ενδεχόμενη ζημιά στην οθόνη, μην την σηκώνετε από τη βάση της.

Σημείωση: Θωρακισμένο καλώδιο

Όλες οι συνδέσεις με άλλες υπολογιστικές συσκευές πρέπει να γίνονται με θωρακισμένα καλώδια για να διατηρηθεί η συμμόρφωση με τους κανονισμούς EMC.

Σημείωση: Περιφερειακές συσκευές

Μόνο περιφερειακές συσκευές (συσκευές εισόδου/εξόδου, τερματικά, εκτυπωτές κ.λπ.) που είναι πιστοποιημένες ως προς τη συμμόρφωση με τα όρια της κατηγορίας Β μπορούν να συνδεθούν σε αυτόν τον εξοπλισμό. Η χρήση μη πιστοποιημένων περιφερειακών συσκευών είναι πίθανό να οδηγήσει σε παρεμβολές στη λήψηραδιοφωνικού και τηλεοπτικού σήματος.

Σημείωση

Οποιεσδήποτε αλλαγές ή τροποποιήσεις που δεν έχουν εγκριθεί ρητά από τον κατασκευαστή ενδέχεται να ακυρώσουν την άδεια του χρήστη να χρησιμοποιεί αυτό το προϊόν.

Συνθήκες λειτουργίας

Η συσκευή συμμορφώνεται με το Μέρος 15 των Κανόνων της FCC. Η λειτουργία υπόκειται στις ακόλουθες δύο συνθήκες: (1) αυτή η συσκευή δεν μπορεί να προκαλέσει επιβλαβή παρεμβολή και (2) αυτή η συσκευή πρέπει να δέχεται οποιαδήποτε παρεμβολή που λαμβάνει, συμπεριλαμβανομένων των παρεμβολών που ενδέχεται να προκαλέσουν ανεπιθύμητη λειτουργία.

Σημείωση: Για Καναδούς χρήστες

Αυτή η ψηφιακή συσκευή κατηγορίας Β συμμορφώνεται με το καναδικό πρότυπο ICES-003.

Επεξηγηματική σημείωση σχετικά με τους "Κανονισμούς για τη διαχείριση των αποβλήτων ηλεκτρικών και ηλεκτρονικών προϊόντων - Ανακύκλωση και διάθεση"

Για τη βέλτιστη φροντίδα και προστασία του πλανήτη μας, όταν δεν χρειάζεστε πλέον αυτό το προϊόν ή κατά το τέλος της ζωής του, παρακαλούμε να συμμορφώνεστε με τους εθνικούς νόμους και κανονισμούς για την ανακύκλωση αποβλήτων ηλεκτρικών και ηλεκτρονικών προϊόντων και να το ανακυκλώνετε μέσω τοπικών κατασκευαστών με αναγνωρισμένες σε εθνικό επίπεδο εγκαταστάσεις ανακύκλωσης.

Απόρριψη οικιακού εξοπλισμού στην Ευρωπαϊκή Ένωση

Αυτό το σύμβολο πάνω στο προϊόν ή πάνω στη συσκευασία υποδεικνύει ότι αυτό το προϊόν δεν πρέπει να απορρίπτεται μαζί με τα υπόλοιπα οικιακά απορρίμματα. Αντί γι' αυτό, είναι δική σας ευθύνη να απορρίπτετε τον άχρηστο εξοπλισμό παραδίδοντάς τον σε ένα καθορισμένο σημείο συλλογής για την ανακύκλωση αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Η χωριστή συλλογή και ανακύκλωση του άχρηστου εξοπλισμού κατά τη στιγμή της απόρριψης θα βοηθήσει στη διατήρηση των φυσικών πόρων και θα διασφαλίσει ότι ανακυκλώνονται κατά τρόπο που προστατεύεται η ανθρώπινη υγεία και το περιβάλλον. Επικοινωνήστε με τις τοπικές αρχές για πληροφορίες σχετικά με τα κέντρα ανακύκλωσης στην περιοχή σας.

Δήλωση συμμόρφωσης CE

Δια της παρούσης, η Acer Inc. δηλώνει ότι η συγκεκριμένη οθόνη LCD είναι σύμμορφη με τις βασικές προϋποθέσεις και άλλες σχετικές διατάξεις της Οδηγίας EMC 2014/30/EU, την Οδηγία περί Χαμηλής Τάσης 2014/35/EU και την Οδηγία RoHS 2011/65/EU, καθώς επίσης και την Οδηγία 2009/125/EK σε ό,τι αφορά στη θέσπιση πλαισίου για τη ρύθμιση των προϋποθέσεων οικολογικού σχεδιασμού για προϊόντα που σχετίζονται με την ενέργεια.

Η οθόνη Acer προορίζεται για την οπτική προβολή πληροφοριών που λαμβάνονται από ηλεκτρονικές συσκευές.

ΠΡΟΔΙΑΓΡΑΦΕΣ

Πλαίσιο LCD	Σύστημα οδήγησης Έγχρωμη	TFT LCD
	Μέγεθος 31,5"W (80 cm)
	Βήμα Pixel 0,364 mm (Ορ) × 0,364 mm (Κάθ)
	Φωτεινότητα 300 cd/m	2 (τυπική)
	Αντίθεση 4000:1 (τυπική)
	Γωνία θέασης 178° (Ορ)/178° (Κάθ) (CR=10)
	Χρόνος απόκρισης 1 ms (VRE)
	Τύπος πίνακα VA
	Ορ. Συχνότητα 270 KHz
	Καθ. Συχνότητα 48 - 240 Hz
Χρώματα οθόνης 16,7 εκ. χρώματα
Ρολόι κουκκίδας		HDMI: 340 MHzDP: 360 MHz
Μέγιστη ανάλυση		HDMI: 1920×1080 @ 240 HzDP: 1920×1080 @ 240 Hz
Plug & Play VESA DDCCI/DDC2B
Κατηγορία ενεργειακής απόδοσης A
* Ετήσια κατανάλωση ενέργειας		50 (kWh) (για μοντέλα με είσοδο HDMI)
Κατανάλωση ρεύματος (στα 200 nits)	Λειτουργία ενεργοποίησης 34 W (τυπική)
	Λειτουργία ύπνου 0,5 W (τυπική)
	Λειτουργία απενεργοποίησης (αναμονή)	0,4 W (τυπική)
Υποδοχή εισόδου		DPHDMI × 2
Σήμα εισόδου βίντεο		DPHDMI (μόνο για μοντέλα με είσοδο HDMI) (προαιρετικά)
Μέγιστο μέγεθος οθόνης		Οριζόντια: 709 mmΚάθετα: 405,65 mm
Πηγή ισχύος		ΕΙΣΟΔΟΣ: 100-240 V~ 50/60 Hz
Περιβαλλοντικά ζητήματα		Θερμοκρασία λειτουργίας: 0° έως 40°CΘερμ αποθήκευσης: -20° έως 60°CΥγρασία περιβάλλοντος λειτουργίας: 20% έως 90%
Διαστάσεις		709,4 (Π) × 673,5 (Υ) × 269 (Β) mm
Βάρος (καθαρό)		6,6 kg (καθαρό)
Προδιαγραφές μηχανισμού		Κλίση: -5° έως +35°Περιστροφή: +/- 180°Ρύθμιση ύψους: 150 mmΆξονας περιστροφής: ΌχιΑπτοσπώμενο πέλμα βάσης: Ναι
Εξωτερικοί έλεγχοι	Διακόττης/Πλήκτρα	Κουμπί λειτουργίαςΠλήκτρο άμεσης πρόσβασης 1Πλήκτρο άμεσης πρόσβασης 2Πλήκτρο άμεσης πρόσβασης 3Πλήκτρο άμεσης πρόσβασης 4Πλήκτρο άμεσης πρόσβασης 2
	Λειτουργίες	Φωτεινότητα Σημείο στόχουΛειτουργίαΑντίθεση ΓλώσσαΑριθμός σειράςΜπλε φως Λήξη χρονικού ορίου OSDΕπαναφορά όλωνΕνίαχυση μαύρου ΔιαφάνειαΔιαφάνειαΚλείδωμα OSDΑμμα Θερμοκρασία χρώματοςΜορφή DPΛειτουργίεςΕυρεία λειτουργίαΛειτουργία sRGBΕκχώρηση πλήκτρουΛειτουργία κλίμακας γκρι συντόμευσηςΑπτόχρωση 6 αξόνωνDDC/CIΚορεσμός 6 αξόνων Στάθμη μαύρου HDMIΈνταση ήχουΛειτουργία γρήγορης έναρξηςΣίγαση ήχουΛειτουργία Παϊχνιδιού: ΔράσηOver DriveΛειτουργία Παϊχνιδιού: ΑγώνεςΠροσαρμοστικός ταχύτηταςσυγχρονισμόςΛειτουργία Παϊχνιδιού: ΑθλητικάVRBAριθμός ρυθμούΑνάλυσηΟρ./Κάθ. Συχνότητα
Οι προδιαγραφές ενδέχεται να διαφέρουν ανάλογα με το μοντέλο ή/και την περιοχή.

Βρείτε εγχειρίδια και άλλα έγγραφα για το προϊόν Acer σας στον επίσημο ιστότοπο υποστήριξης της Acer.
* Η ετήσια ενεργειακή κατανάλωση υπολογίζεται με βάση την τυπική κατανάλωση ρεύματος 4 ώρες ανά ημέρα, 365 ημέρες ετησίως.
