NÁVOD K OBSLUZE XZ320QX ACER

Monitor Acer LCD – stručná příručka (QSG)

Důležité bezpečnostní pokyny

Pečlivě si přečtěte následující pokyny.

1. Čištění obrazovky LCD monitoru: Nejprve se ujištěte, že používaný napájecí adaptér odpovídá elektrickým standardům vašeho regionu.

• Vypněte monitor LCD a odpojte napájecí adaptér.
- Nastříkejte na hadřík čisticí roztok bez rozpouštědel a jemně otřete obrazovku.
- Nikdy nenanášejte žádnou kapalinu přímo na obrazovku ani do ní či jejího krytu.
- Na obrazovku LCD monitoru ani na kryt monitoru nepoužívejte čisticí prostředky na bázi amoniaku nebo alkoholu.
- Společnost Acer nenese žádnou odpovědnost za škody způsobené použitím čisticích prostředků na bázi amoniaku nebo alkoholu.

1. Neumistujte monitor LCD do blízkosti okna. Pokud by bylo zařízení vystaveno dešti, vlhkosti nebo přímému slunečnímu záření, mohlo by dojít k jeho vážnému poškození.

2. Na obrazovku LCD netlačte. Nadměrně silný tlak by mohl způsobit trvalé poškození monitoru.

3. Nedemontujte kryt zařízení ani se zařízení nepokoušejte sami opravit. Veškeré úkony údržby musí provádět autorizovaný technik.
4. Umístěte monitor LCD do místnosti s teplotou mezi -20 °C a 60 °C. Pokud by byl monitor LCD uchováván při teplotě mimo tento rozsah, mohlo by dojít k jeho vážnému poškození.

5. V následujících připadech okamžitě odpojte napájecí adaptér monitoru a obrat'te se na autorizovaného technika:

6. Signálový kabel mezi monitorem a počitačem je opotřebovaný nebo poškozený.

7. Dojde k vylití kapaliny na monitor LCD nebo je monitor vystaven dešti.
8. Je poškozen monitor LCD nebo jeho kryt.

Připevnění základny monitoru

1. Vybalte základnu monitoru a umistěte ji na hladký pracovní povrch.
2. Vybalte monitor.
3. Připevněte k základně stojan monitoru a zajistěte jej otáčením černého šroubu pomocí šroubováku. (Pouze u vybraných modelů.)

- Stojan k monitoru zajistěte otáčením černého šroubu pomocí šroubováku. (Pouze u vybraných modelů.)

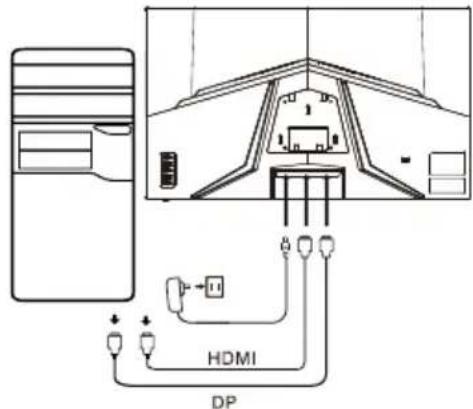

Připojení monitoru k počítači

1. Vypněte počítač a odpojte napájecí kabel.
2. Připojte digitální kabel (pouze u modelu se dvěma vstupy).

a. Zkontrolujte, zda jsou monitor i počítač vypnuty.
b. Připojte jeden konec kabelu HDMI/DP na zadní stranu monitoru a druhý konec k portu HDMI/DP počítače.

Poznámka: Maximální obnovovací frekvence monitoru s kabely HDMI je 240 Hz. Maximální obnovovací frekvence monitoru s kabely DP je 240 Hz.

1. Připojte audiokabel (volitelný, pouze u modelů s audiovstupem).
2. Zapojte napájecí adaptér monitoru do napájecího portu na zadní straně monitoru.
3. Zapojte napájecí kabel počítače a napájecí adaptér monitoru do blízké sít'ové zásuvky.

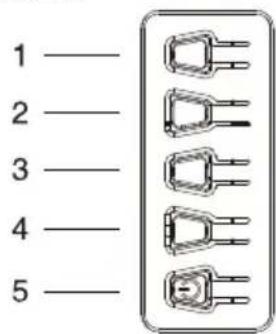

Externí ovládání

1 2 3 4 5

HDMI DP

Číslo Obrázek Popis

1Slouží k přechodu do nabídky přepínání režimů.

2Slouží k nastavení jasu.

3Slouží k přechodu do režimu zdroje.

4Slouží k otevření hlavní nabídky.

5Slouží k zdpnutí/vypnutí.

Prohlášení o souladu se zákony a bezpečnostními předpisy

Prohlášení FCC

Toto zařízení bylo testováno a shledáno vyhovujícím v souladu s omezeními pro digitální zařízení třídy B podle části 15 předpisů komise FCC. Tato omezení jsou navržena s úmyslem poskytovat přiměřenou ochranu před nežádoucím rušením, když je zařízení instalováno v domácnostech. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii a, pokud není instalováno a používáno v souladu s pokyny, může způsobovat rušení rádiové komunikace.

Nelze však zaručit, že k rušení nebude v konkrétní instalaci docházet. Pokud zařízení způsobuje rušení rádiového nebo televizního příjmu (což lze zjistit vypnutím a zapnutím zařízení), doporučuje se, aby uživatel eliminoval rušení provedením jednoho nebo více následujících opatření:

• Nastavte jiný směr nebo polohu antény přijímače.
• Zvětšete vzdálenost mezi zařízením a přijímačem.
• Připojte zařízení do síťové zásuvky v jiném obvodu, než do kterého je připojen přijímač.
• Obratte se na prodejce nebo zkušeného rádiového/televizního technika.

Poznámka

Nezvedejte monitor za stojan, abyste zabránili poškození monitoru.

Poznámka ke stíněným kabelům

Všechna připojení k jiným počítačovým zařízením musí být provedena stíněnými kabely, aby byla dodržena shoda s předpisy EMC.

Poznámka k periferním zařízením

K zařizení se smí připojit pouze certifikovaná periferní zařizení (vstupní/výstupní zařizení, terminály, tiskárny atd.), která splňují omezení pro zařizení třídy B. Pokud byste zařizení připojili k necertifikovaným periferním zařizením, mohlo by dojít k rušení rádiového a televizního příjmu.

Poznámka

Jakékoli změny nebo úpravy, které nejsou výslovně schváleny výrobcem, mohou způsobit ztrátu oprávnění uživatele toto zařízení používat.

Provozní podmínky

Toto zařízení splňuje požadavky části 15 předpisů FCC. Provoz zařízení podléhá následujícím dvěma podmínkám: (1) Toto zařízení nesmí způsobovat škodlivé rušení a (2) toto zařízení musí být schopné akceptovat jakékoli přijímané rušení včetně rušení, které může být příčinou nežádoucí činnosti.

Poznámka: Uživatelé v Kanadě

Toto digitální zařízení třídy B vyhovuje kanadské normě ICES-003.

Vysvětlivka týkající se předpisů o nakládání s odpadními elektrickými a elektronickými zařízeními a o jejich recyklaci a likvidaci

K zajištění lepší péče o naši planetu a k její ochraně dodržujte na konci životnosti zařízení národní zákony a předpisy týkající se recyklace elektrických a elektronických odpadních zařízení a využijte k recyklaci zařízení místní výrobce, kteří mají v daném státě uznávané oprávnění k recyklování.

Likvidace odpadních zařízení uživateli v domácnostech v EU

Tento symbol na výrobku nebo na jeho balení označuje, že se výrobek nesmí likvidovat společně s ostatním komunálním odpadem. Při likvidaci použitého zařízení je vaší povinností jej zanést do sběrného dvoru, který se zaměřuje na recyklaci použitých elektrických a elektronických zařízení. Separovaný sběr a recyklace použitých zařízení pomáhá zachovávat přírodní zdroje a zajišťuje, že bude recyklace provedena takovým způsobem, který nepoškozuje lidské zdraví ani životní prostředí. Chcete-li získat více informací o recyklačních střediscích použitých zařízení, kontaktujte svůj místní městský úřad, instituce zabývající se komunálním odpadem nebo prodejce, u kterého jste výrobek zakoupili.

Prohlášení o shodě CE

Společnost Acer Inc. tímto prohlašuje, že tento monitor LCD splňuje základní požadavky a další příslušná ustanovení směrnice 2014/30/EU o elektromagnetickém rušení, směrnice 2014/35/EU o nízkonapěťových zařízeních a směrnice 2011/65/EU RoHS a směrnice 2009/125/EK s ohledem na vytvoření rámce pro stanovení požadavků ekodesignu pro produkt využívající energii.

Monitor Acer je určený pro přehrávání videí a vizuální zobrazení informací získaných z elektronických zařízení.

TECHNICKÉ ÚDAJE

Panel LCD	Zobrazovací systém Barevný TFT LCD
	Velikost 31,5" širokoúhlý formát (80 cm)
	Rozteč obrazových bodů 0,364 mm × 0,364 mm (H × V)
	Jas 300 cd/m	^2 (typicky)
	Kontrast 4 000:1 (typicky)
	Pozorovací úhel 178° (H), 178° (V) (CR=10)
	Doba odezvy 1 ms (VRB)
	Typ panelu VA
	Horiz. frekvence 270 kHz
	Vert. frekvence 48 - 240 Hz
Zobrazované barvy 16,7 mil. barev
Frekvence obrazových bodů		HDMI: 340 MHzDP: 360 MHz
Maximální rozlišení		HDMI: 1920×1080 při 240 HzDP: 1920×1080 při 240 Hz
Technologie Plug & Play VESA DDCCI/DDC2B
Třída energetické účinnosti A
* Roční spotřeba energie		50 (kWh) (u modelů se vstupem HDMI)
Příkon (při 200 nitech)	Režim Zapnuto 34 W (typicky)
	Režim spánku	0,5 W (typicky)
	Režim Vypnuto (pohotovostní)	0,4 W (typicky)
Vstupní konektor		DP2 × HDMI
Vstup videosignálu		DPHDMI (volitelný, pouze u modelu se vstupem HDMI)
Maximální velikost obrazovky		Horizontální: 709 mmVertikální: 405,65 mm
Zdroj napájení		VSTUP: 100–240 V při 50/60 Hz
Parametry prostředí		Provozní teplota: 0 až 40 °CSkladovací teplota: -20 až 60 °CProvozní vlhkost: 20 až 90 %
Rozměry		709,4 × 673,5 × 269 mm (Š × V × H)
Hmotnost (čistá)		6,6 kg (čistá)
Mechanické údaje		Náklon: -5° až +35°Otáčení: +/- 180°Nastavení výšky: 150 mmOtočení na výšku: NeOdnímatelná deska podstavce: Ano
Externí ovládací prvky	Spínač/tlačítka	Vypínač Funkční tlačítko 3Funkční tlačítko 1 Funkční tlačítko 4Funkční tlačítko 2
	Funkce	Jas Zaměřovač RežimKontrast Jazyk Sériové čísloModré světlo Časový limit nabídky OSD Resetovat všechnaZesílení černé Prühlednost nastaveníACM Zámek OSDSuper ostrost VstupGamma Automatický zdrojTeplota barev Formát DPRežimý Široký režimRežim sRGB Přírazení funkčních tlačítekRežim stupňů šedé DDC/CI6osý odstín Úroveň černé HDMI6osá sytost Režim rychlého spuštěníHlasítost Herní režim: AkceZtlumení Herní režim: ZávodyPřebuzení Hrní režim: SportAdaptivní synchronizace Hlavní zdrojVRB RozlišeníObnovovací frekvence H/V frekvence
Specifikace se u jednotlivých modelů a v různých oblastech liší.

Příručky a další dokumentaci k výrobku Acer najdete na oficiálním webu podpory společnosti Acer.
* Roční spotřeba energie se počítá s využitím typické spotřeby energie 4 hodiny denně, 365 dní v roce.
