HASZNÁLATI ÚTMUTATÓ XZ320QX ACER

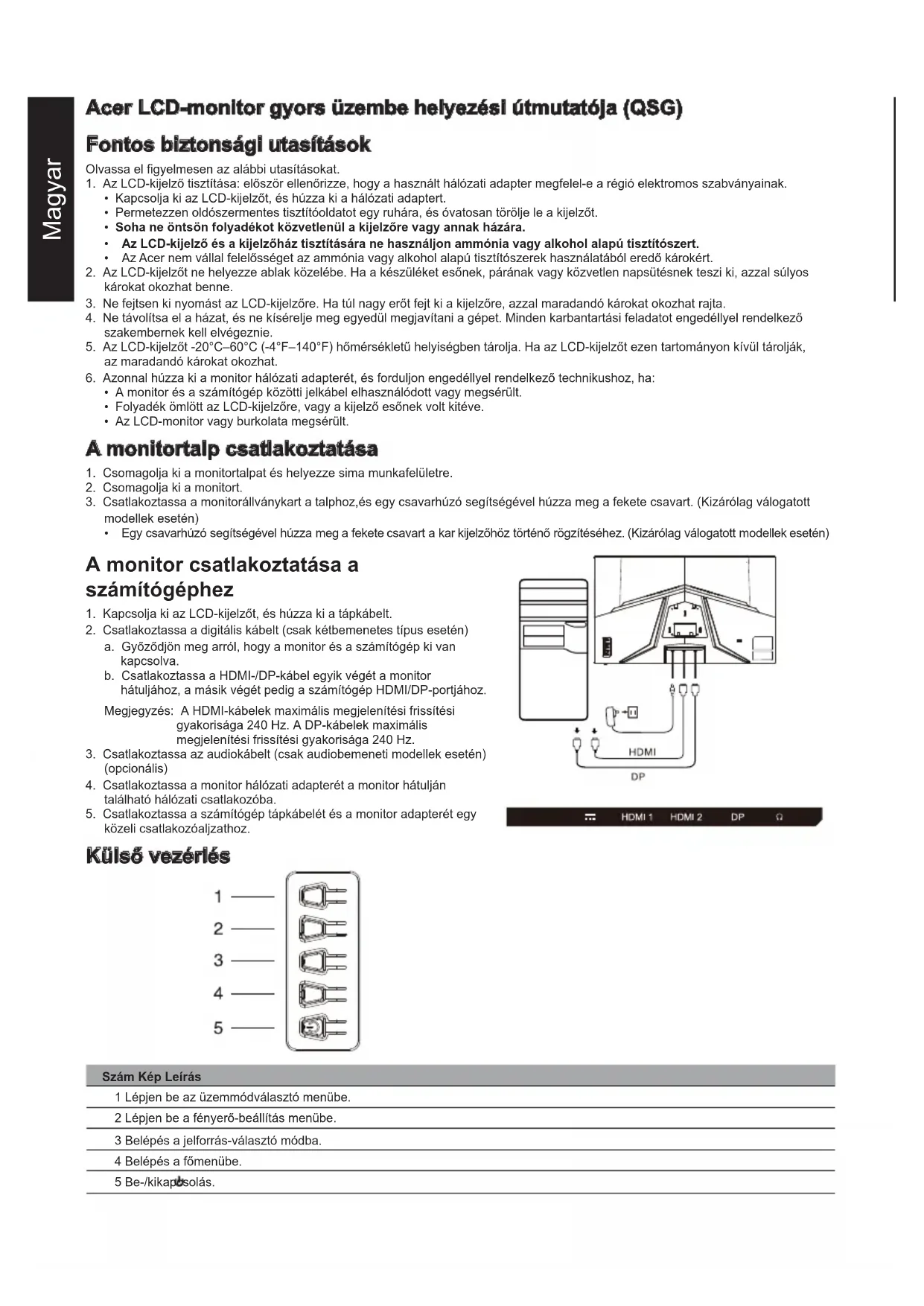

• Roční spotřeba energie se počítá s využitím typické spotřeby energie 4 hodiny denně, 365 dní v roce.Magyar Acer LCD-monitor gyors üzembe helyezési útmutatója (QSG) Fontos biztonsági utasítások Olvassa el figyelmesen az alábbi utasításokat. 1. Az LCD-kijelző tisztítása: először ellenőrizze, hogy a használt hálózati adapter megfelel-e a régió elektromos szabványainak.

• Kapcsolja ki az LCD-kijelzőt, és húzza ki a hálózati adaptert.

• Permetezzen oldószermentes tisztítóoldatot egy ruhára, és óvatosan törölje le a kijelzőt.

• Soha ne öntsön folyadékot közvetlenül a kijelzőre vagy annak házára.

• Az LCD-kijelző és a kijelzőház tisztítására ne használjon ammónia vagy alkohol alapú tisztítószert.

• Az Acer nem vállal felelősséget az ammónia vagy alkohol alapú tisztítószerek használatából eredő károkért. 2. Az LCD-kijelzőt ne helyezze ablak közelébe. Ha a készüléket esőnek, párának vagy közvetlen napsütésnek teszi ki, azzal súlyos károkat okozhat benne.

3. Ne fejtsen ki nyomást az LCD-kijelzőre. Ha túl nagy erőt fejt ki a kijelzőre, azzal maradandó károkat okozhat rajta.

4. Ne távolítsa el a házat, és ne kísérelje meg egyedül megjavítani a gépet. Minden karbantartási feladatot engedéllyel rendelkező szakembernek kell elvégeznie. 5. Az LCD-kijelzőt -20°C–60°C (-4°F–140°F) hőmérsékletű helyiségben tárolja. Ha az LCD-kijelzőt ezen tartományon kívül tárolják, az maradandó károkat okozhat.

6. Azonnal húzza ki a monitor hálózati adapterét, és forduljon engedéllyel rendelkező technikushoz, ha:

• A monitor és a számítógép közötti jelkábel elhasználódott vagy megsérült.

• Folyadék ömlött az LCD-kijelzőre, vagy a kijelző esőnek volt kitéve.

• Az LCD-monitor vagy burkolata megsérült. A monitortalp csatlakoztatása

1. Csomagolja ki a monitortalpat és helyezze sima munkafelületre.

2. Csomagolja ki a monitort.

3. Csatlakoztassa a monitorállványkart a talphoz,és egy csavarhúzó segítségével húzza meg a fekete csavart. (Kizárólag válogatott modellek esetén)

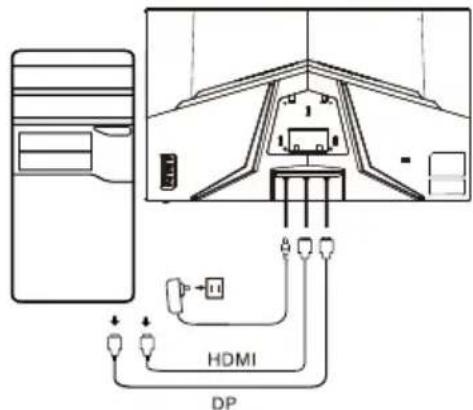

• Egy csavarhúzó segítségével húzza meg a fekete csavart a kar kijelzőhöz történő rögzítéséhez. (Kizárólag válogatott modellek esetén) A monitor csatlakoztatása a számítógéphez

1. Kapcsolja ki az LCD-kijelzőt, és húzza ki a tápkábelt.

2. Csatlakoztassa a digitális kábelt (csak kétbemenetes típus esetén)

a. Győződjön meg arról, hogy a monitor és a számítógép ki van kapcsolva. b. Csatlakoztassa a HDMI-/DP-kábel egyik végét a monitor hátuljához, a másik végét pedig a számítógép HDMI/DP-portjához. Megjegyzés: A HDMI-kábelek maximális megjelenítési frissítési gyakorisága 240 Hz. A DP-kábelek maximális megjelenítési frissítési gyakorisága 240 Hz.

3. Csatlakoztassa az audiokábelt (csak audiobemeneti modellek esetén)

4. Csatlakoztassa a monitor hálózati adapterét a monitor hátulján

található hálózati csatlakozóba.

5. Csatlakoztassa a számítógép tápkábelét és a monitor adapterét egy

közeli csatlakozóaljzathoz. Külső vezérlés Szám Kép Leírás 1 Lépjen be az üzemmódválasztó menübe. 2 Lépjen be a fényerő-beállítás menübe. 3 Belépés a jelforrás-választó módba. 4 Belépés a főmenübe. 5 Be-/kikapcsolás.Magyar Szabályozó és biztonsági nyilatkozatok FCC-nyilatkozat A berendezést tesztnek vetették alá, amely során megállapították, hogy megfelel az FCC-előírások 15. fejezete szerinti B osztályú digitális eszközökre vonatkozó korlátozásoknak. Ezen korlátozások célja, hogy ésszerű védelmet biztosítsanak a káros interferenciával szemben a készülék lakóterületen történő telepítése esetén. A készülék rádiófrekvenciás energiát generál, használ és sugározhat, és ha nem az utasításoknak megfelelően telepítik és használják, akkor zavarhatja a rádiókommunikációt. Azonban nem garantálható, hogy adott esetben nem jelentkezik interferencia. Ha az készülék zavarja a rádió- vagy a televízióvételt (amelyet a kapcsolóberendezés határozhat meg), akkor az interferencia kiküszöbölése érdekében ajánlott végrehajtani az alábbi intézkedések közül egyet vagy többet:

• Igazítsa meg a vevőantenna irányát vagy pozícióját.

• Növelje a távolságot a készülék és a vevő között.

• A készülék tápkábelét olyan aljzathoz csatlakoztassa, amely különbözik attól az áramkörtől, amelyhez a vevő csatlakozik.

• Forduljon segítségért a forgalmazóhoz vagy egy tapasztalt rádió-/televíziószerelőhöz. Megjegyzés A monitor sérülésének elkerülése érdekében ne emelje azt fel a talpánál fogva. Megjegyzés: árnyékolt kábel Az EMC-előírásoknak megfelelően minden egyéb számítástechnikai eszközhöz való csatlakoztatáshoz árnyékolt kábeleket kell használni. Megjegyzés: perifériák A készülékhez kizárólag olyan hitelesített perifériákat (bemeneti/kimeneti eszközöket, terminálokat, nyomtatókat stb.) lehet csatlakoztatni, amelyek megfelelnek a B osztályú korlátozásoknak. Nem hitelesített perifériák használata zavarhatja a rádió- és a televízióvételt. Megjegyzés A gyártó által kifejezetten jóvá nem hagyott változtatások és módosítások érvényteleníthetik a felhasználó jogosultságát a termék üzemeltetésére. Működtetési feltételek Az eszköz megfelel az FCC-előírások 15. fejezetében meghatározott határértékeknek. A működtetésnek az alábbi két feltétele van: (1) a készülék nem okozhat káros interferenciát, és (2) a készüléknek bármilyen jellegű interferenciát el kell viselnie, beleértve a nem kívánt működést okozó interferenciát is. Megjegyzés: Kanadai felhasználók Ez a B osztályba sorolt digitális készülék megfelel a kanadai ICES-003 specifikációknak: Remarque à I'intention des utilisateurs canadiens Cet appareil numrique de la classe B est conforme à la norme NMB-003 du Canada Magyarázó megjegyzés: „Elektromos és elektronikus hulladékok újrahasznosítására és ártalmatlanítására vonatkozó szabályok” Amennyiben már nincs szüksége a termékre, illetve a termék élettartama végén, a bolygó védelme érdekében, kérjük, tartsa be az elektromos és elektronikus hulladékok újrahasznosítására vonatkozó nemzeti törvényeket és rendeleteket, és hasznosítsa újra a készüléket országosan elismert újrahasznosítási engedéllyel rendelkező helyi gyártókon keresztül. A hulladékká vált berendezés elhagyása az EU háztartási felhasználói számára A terméken vagy annak csomagolásán feltüntetett szimbólum arra utal, hogy a terméket nem szabad a háztartási hulladékba dobni. A használt készülékek ártalmatlanítása során az Ön felelőssége, hogy azokat használt elektromos és elektronikus berendezések újrahasznosítására szolgáló gyűjtőhelyekre vigye. A használt eszközök ártalmatlanítás során történő elkülönített gyűjtése és újrahasznosítása hozzájárul a természeti erőforrások megőrzéséhez és biztosítja, hogy az újrahasznosításra az emberi egészség és a környezet védelme mellett kerüljön sor. A használt készülékek újrahasznosítási gyűjtőpontjaival kapcsolatos további információkért forduljon a helyi városi hivatalhoz, a háztartási hulladékkezelő szolgálathoz vagy ahhoz az üzlethez, ahol a terméket vásárolta. CE megfelelőségi nyilatkozat Az Acer Inc. ezennel kijelenti, hogy ez az LCD-monitor megfelel a 2014/30/EU EMC irányelv, a 2014/35/EU kisfeszültségű irányelv, a 2011/65/EU RoHS irányelv, valamint az energiával kapcsolatos termékek környezetbarát tervezésére vonatkozó követelmények megállapítási kereteinek létrehozásáról szóló 2009/125/EK irányelv alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek. Az Acer monitor az elektronikus eszközökről kapott videók és vizuális információk megjelenítésére szolgál.Magyar SPECIFIKÁCIÓ LCD-kijelzőpanel Meghajtórendszer Színes TFT LCD Méret 31,5” Szé (80 cm) Pixelsűrűség 0,364 mm (V) × 0,364 mm (F) Fényerő 300 cd/m

(Tipikus) Kontraszt 4000:1 (Tipikus) Megtekintési szög 178° (V) 178° (F) (CR=10) Válasz- idő 1 ms (VRB) Panel típusa VA Vízsz. frekvencia 270 kHz Függ. frekvencia 48 – 240 Hz Megjeleníthető színek száma 16,7 M szín Képpont-órajel HDMI: 340 MHz DP: 360 MHz Maximális felbontás HDMI: 1920×1080, 240 Hz DP: 1920×1080, 240 Hz Plug & Play VESA DDCCI/DDC2B Energiahatékonysági osztály A

• Éves energiafogyasztás 50 (kWh) (HDMI-beviteli modellhez) Energiafogyasztás (200 nit°esetén) Bekapcsolt állapotban 34 W (Tipikus) Alvó mód 0,5 W (Tipikus) Ki üzemmód (készenlét) 0,4 W (Tipikus) Bemeneti csatlakozó

HDMI (Kizárólag HDMI-beviteli modell esetén) (Opció) Maximális képernyőméret Vízszintes: 709 mm Függőleges: 405,65 mm Áramforrás BEMENET: 100 – 240 V, 50/60 Hz Környezeti feltételek Működési hőmérséklet: 0° – 40°C Tárolási hőmérséklet: -20° – 60°C Működési páratartalom: 20 – 90% Méretek 709,4 (Sz) × 673,5 (Ma) × 269 (Mé) mm Tömeg (nettó tömeg) 6,6 kg (nettó) Mechanizmus Specikációk Döntés: -5° – +35° Elforgatás: +/- 180° Magasság beállítása: 150 mm Képelforgatás: Nem Leszerelhető talp: Igen Külső kezelőszervek Kapcsoló/gombok Főkapcsoló gomb

Funkciók Fényerő Kontraszt Kék fény Feketeszint-javítás ACM Szuperéles kép Gamma Színhőmérséklet Üzemmódok sRGB mód Szürkeárnyalat üzemmód 6 tengelyes színárnyalat 6 tengelyes telítettség Hangerő Némítás Túlhajtás Adaptív szinkr. VRB Frissítési gyakoriság szám Célpont Nyelv OSD időtúllépés Átlátszóság OSD lezárása Bemenet Auto bemenetválasztás DP formátum Széles mód Billentyűkombináció-kiosztás DDC/CI HDMI fekete szint Gyors indítás mód Játék mód: Akció Játék mód: Verseny Játék mód: Sport Fő jelforrás Felbontás Vízszintes/függőleges frekvencia Üzemmód Sorozatszám Minden beállítás visszaállítása A műszaki adatok típusonként és/vagy régiónként eltérőek lehetnek. Acer termékéhez kézikönyveket és egyéb dokumentumokat a hivatalos Acer támogató weboldalon találhat.
