XZ320QX - Monitor ACER - Brezplačna navodila za uporabo

Vrsta izdelka	Igralni monitor
Velikost zaslona	31,5 palcev (80 cm)
Vrsta plošče	VA
Izvorna ločljivost	Full HD (1920 x 1080)
Hitrost osveževanja	240 Hz
Odzivni čas	1 ms (VRB)
Svetlost	300 cd/m²
Kontrast	4000:1 (tipično)
Kot gledanja	178° vodoravno / 178° navpično
Priključki	2 x HDMI, 1 x DisplayPort
Napajanje	100-240 V ~ 50/60 Hz
Poraba električne energije (tipično)	34 W (vklopljeno), 0,5 W (pripravljenost)
Razred energetske učinkovitosti	A
Neto teža	6,6 kg
Dimenzije (Š x G x V)	709,4 x 673,5 x 269 mm
Nastavitev višine	150 mm
Nagib	-5° do +35°
Rotacija	+/- 180°
Stenska montaža (VESA)	Da
Igralne funkcije	Adaptive Sync, VRB, načini Action/Course/Sports
Priporočeno čiščenje	Mehka in suha krpa; izogibajte se amoniaku in alkoholu
Varnostna navodila	Ne odpirajte, izogibajte se vlagi in neposredni svetlobi

Pogosto zastavljena vprašanja - XZ320QX ACER

Kako priključiti monitor na računalnik?

Uporabite kabel HDMI ali DisplayPort (DP). En konec priključite na monitor, drugega na grafično kartico. Pred priklopom se prepričajte, da je računalnik izklopljen.

Kakšna je največja hitrost osveževanja?

Monitor podpira 240 Hz prek HDMI ali DisplayPort. Prepričajte se, da sta vaš kabel in grafična kartica združljiva.

Kako očistiti zaslon?

Izklopite monitor in odklopite napajanje. Uporabite mehko in suho krpo. Nikoli ne uporabljajte čistil na osnovi amoniaka ali alkohola in ne pršite tekočine neposredno na zaslon.

Ali lahko monitor pritrdim na steno?

Da, monitor je združljiv s VESA nosilcem. Uporabite ustrezen stenski nosilec in upoštevajte priložena navodila za montažo.

Kako nastaviti višino zaslona?

Monitor ima nastavitev višine 150 mm. Dvignite ali spustite zaslon tako, da trdno držite podstavek.

Kaj počne funkcija Adaptive Sync?

Adaptive Sync sinhronizira hitrost osveževanja monitorja s hitrostjo grafične kartice, da zmanjša trganje slike in sunkovitost. Aktivirajte jo v meniju OSD.

Kako spremeniti vhodni vir?

Pritisnite gumb Source (bližnjica 3) na zadnji strani monitorja. Izberite želeni vhod med HDMI1, HDMI2 ali DP.

Kaj pomeni VRB?

VRB (Visual Response Boost) izboljša odzivni čas slikovnih pik za zmanjšanje zamegljenosti gibanja. Idealno za hitre igre. Aktivirajte ga prek menija OSD.

Kakšna je poraba električne energije v pripravljenosti?

Poraba v načinu pripravljenosti je približno 0,5 W. V izklopljenem načinu (pripravljenost) je 0,4 W. Odklopite napajalnik, da porabo zmanjšate na nič.

Kaj storiti, če zaslon ostane črn?

Preverite, ali je napajalni kabel priključen in ali je monitor vklopljen. Prepričajte se, da je video kabel pravilno povezan z računalnikom. Preizkusite drug vhodni vir. Če težava vztraja, se obrnite na pooblaščenega tehnika.

NAVODILA ZA UPORABO XZ320QX ACER

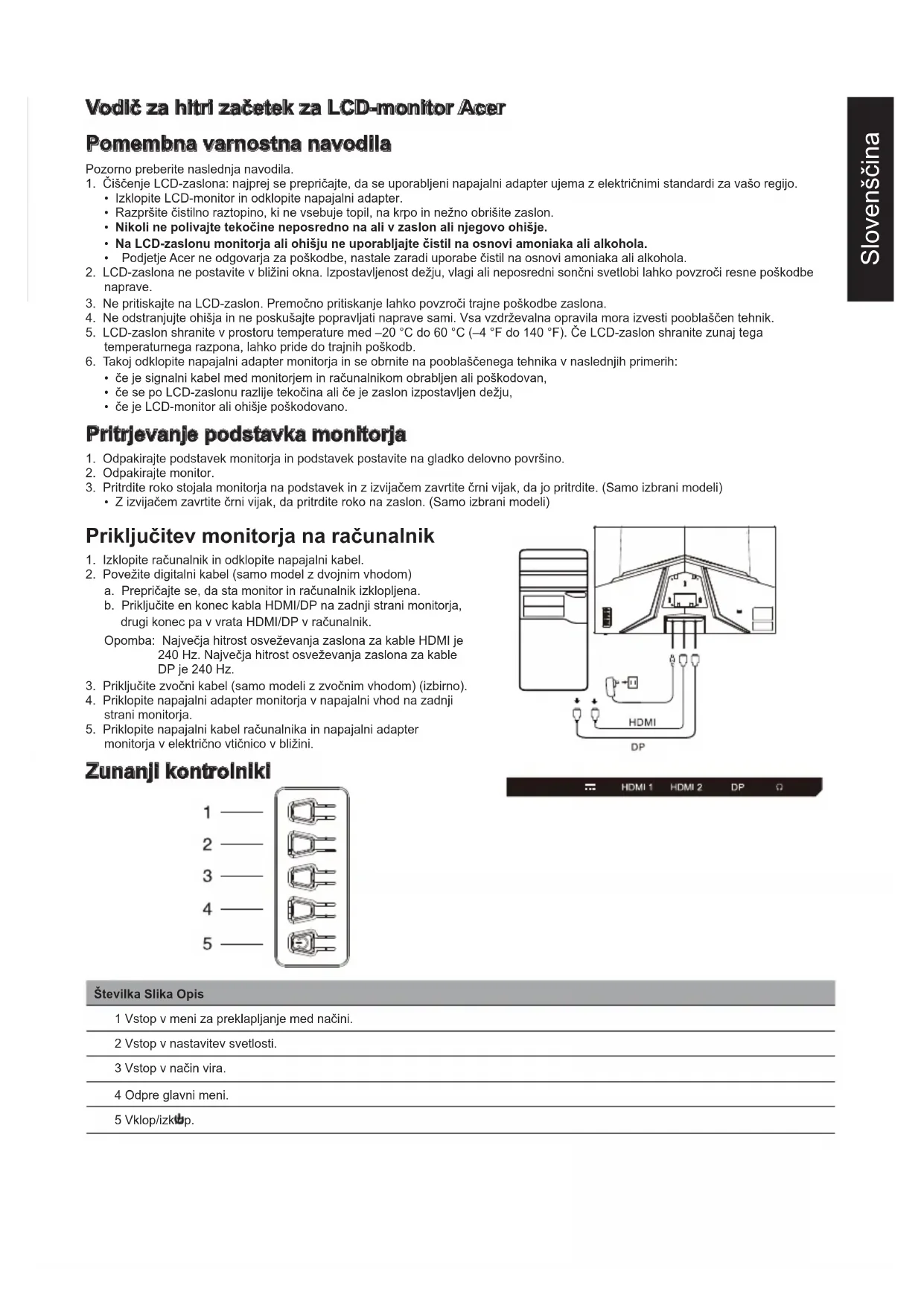

Vodlč za hitri začetek za LCD-monitor Acer

Pomembna varnostna navodila

Pozorno preberite naslednja navodila.

1. Čiščenje LCD-zaslona: najprej se prepričajte, da se uporabljeni napajalni adapter ujema z električnimi standardi za vašo regijo.

2. Izklopite LCD-monitor in odklopite napajalni adapter.

3. Razpršite čistilno raztopino, ki ne vsebuje topil, na krpo in nežno obrišite zaslon.
4. Nikoli ne polivajte tekočine neposredno na ali v zaslon ali njegovo ohišje.
5. Na LCD-zaslonu monitorja ali ohišju ne uporabljajte čistil na osnovi amoniaka ali alkohola.

6. Podjetje Acer ne odgovarja za poškodbe, nastale zaradi uporabe čistil na osnovi amoniaka ali alkohola.

7. LCD-zaslona ne postavite v bližini okna. Izpostavljenost dežju, vlagi ali neposredni sončni svetlobi lahko povzroči resne poškodbe naprave.

8. Ne pritiskajte na LCD-zaslon. Premočno pritiskanje lahko povzroči trajne poškodbe zaslona.
9. Ne odstranjujte ohišja in ne poskušajte popravljati naprave sami. Vsa vzdrževalna opravila mora izvesti pooblaščen tehnik.
10. LCD-zaslon shranite v prostoru temperature med -20 ^ do 60 ^ ( -4 ^ do 140 ^ ). Če LCD-zaslon shranite zunaj tega temperaturnega razpona, lahko pride do trajnih poškodb.
11. Takoj odklopite napajalni adapter monitorja in se obrnite na pooblaščenega tehnika v naslednjih primerih:

- će je signalni kabel med monitorjem in računalnikom obrabljen ali poškodovan,

Pritrjevanje podstavka monitorja

1. Odpakirajte podstavek monitorja in podstavek postavite na gladko delovno površino.
2. Odpakirajte monitor.
3. Pritrdite roko stojala monitorja na podstavek in z izvijačem zavrtite črni vijak, da jo pritrdite. (Samo izbrani modeli)
4. Z izvijačem zavrtite črni vijak, da pritrdite roko na zaslon. (Samo izbrani modeli)

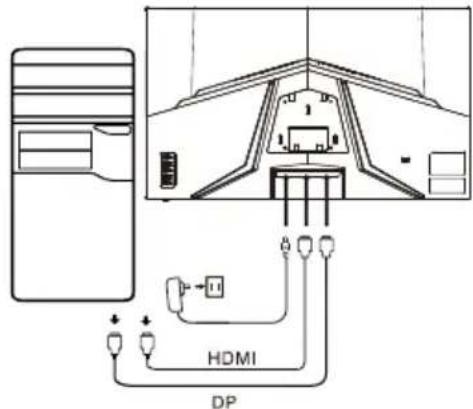

Priključitev monitorja na računalnik

1. Izklopite računalnik in odklopite napajalni kabel.
2. Povežite digitalni kabel (samo model z dvojnim vhodom)
   a. Prepričajte se, da sta monitor in računalnik izklopljena.
   b. Priključite en konec kabla HDMI/DP na zadnji strani monitorja, drugi konec pa v vrata HDMI/DP v računalnik.
   Opomba: Največja hitrost osveževanja zaslona za kable HDMI je 240 Hz. Največja hitrost osveževanja zaslona za kable DP je 240 Hz.
3. Priključite zvočni kabel (samo modeli z zvočnim vhodom) (izbirno).
4. Priklopite napajalni adapter monitorja v napajalni vhod na zadnji strani monitorja.
5. Priklopite napajalni kabel računalnika in napajalni adapter monitorja v električno vtičnico v bližini.

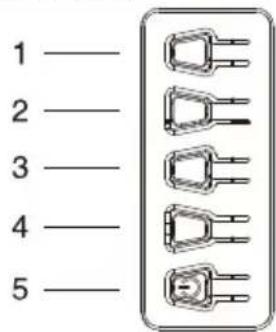

Zunanji kontrolniki

Številka Slika Opis

1 Vstop v meni za preklapljanje med načini.

2 Vstop v nastavitev svetlosti.

3 Vstop v način vira.

4 Odpre glavni meni.

5 Vklop/izklbp.

Ta oprema je bila preizkušena in se sklada z omejitvami za digitalne naprave razreda B, kot to določa 15. del pravil FCC. Te omejitve so zasnovane za zagotovitev primerne zaščite pred škodljivimi motnjami ob namestitvi opreme v stanovanjskih območjih. Ta oprema proizvaja, uporablja in lahko oddaja radiofrekvenčno energijo in će ni nameščena in uporabljena v skladu z navodili, lahko povzroča motnje v radijski komunikaciji.

Vendar pa ni možno zagotoviti, da pri določeni namestitvi ne bo prišlo do motenj. Če naprava povzroča škodljive motnje sprejemu radijskega ali televizijskega signala, kar se lahko ugotovi z izključitvijo in vključitvijo stikalne naprave, priporočamo uporabniku, da poskuša preprečiti motnje z enim od naslednjih ukrepov:

• Prestavite ali preusmerite anteno sprejemnika.
• Povečajte razdaljo med napravo in sprejemnikom.
• Napravo priključite v vtičnico, ki je priključena na drug tokokrog kot sprejemnik.
• Posvetujte se s prodajalcem ali izkušenim strokovnjakom za radio ali televizijo.

Opomba

Da preprečite poškodbe monitorja, ga ne dvigujte za stojalo.

Opomba: oklopljen kabel

Za vse priključitve na druge računalniške naprave morajo biti uporabljeni oklopljeni kabli, da se zagotovi skladnost s predpisi glede elektromagnetne združljivosti (EMC).

Opomba: zunanje naprave

Na napravo lahko priključite samo odobrene zunanje naprave (vhodne/izhodne naprave, terminale, tiskalnike itd.), ki izpolnjujejo omejitve razreda B. Uporaba neodobrenih zunanjih naprav lahko povzroči motnje v radijskem ali televizijskem sprejemu.

Opomba

Morebitne spremembe ali prilagoditve, ki jih ni izrecno odobril proizvajalec, lahko izničijo uporabnikovo dovoljenje za uporabo izdelka.

Delovni pogoji

Ta naprava je v skladu s 15. delom pravil FCC. Delovanje je pogojeno z dvema sledečima pogojema: (1) naprava ne sme povzročati škodljivih motenj in (2) naprava mora biti zmožna sprejeti motnje, ki jih prejme, vključno z motnjami, ki lahko povzročijo neželeno delovanje.

Opomba: Kanadski uporabniki

Ta digitalna naprava razreda B je skladna s specifikacijami kanadskega standarda ICES-003.

Za boljšo skrb za naš planet in njegovo zaščito, ko tega izdelka ne potrebujete več ali ko se izteče njegova življenjska doba, ravnajte v skladu z nacionalnimi zakoni in predpisi o recikliranju odpadnih električnih in elektronskih izdelkov ter izdelek reciklirajte preko lokalnih proizvajalcev z nacionalno priznanimi kompetencami za recikliranje.

Opuščanje odpadne opreme za gospodinjske uporabnike v EU

Ta simbol na izdelku ali njegovi embalaži pomeni, da izdelka ne smete zavreči med druge gospodinjske odpadke. Ob odstranjevanju uporabljenih naprav je vaša odgovornost, da napravo prinesete na zbirno točko za recikliranje uporabljene električne in elektronske opreme. Ločeno zbiranje in recikliranje uporabljenih naprav pomaga ohranjati naravne vire in zagotavlja, da so reciklirane na način, ki varuje zdravje ljudi in okolje. Za več informacij o točkah za recikliranje uporabljenih naprav se obrnite na lokalni mestni urad, službo za odlaganje gospodinjskih odpadkov ali prodajalno, v kateri ste kupili izdelek.

Izjava o skladnosti CE

Acer Inc. izjavlja, da je ta LCD-monitor v skladu z bistvenimi zahtevami in drugimi ustreznimi določbami Direktive EMC 2014/30/EU, Direktive o nizki napetosti 2014/35/EU ter direktive RoHS 2011/65/EU in Direktive 2009/125/ES v zvezi z vzpostavitvijo okvira za določitev zahtev za okoljsko primerno zasnovo izdelkov, povezanih z energijo.

Monitor Acer je namenjen za video in vizualni prikaz informacij, pridobljenih z elektronskih naprav.

SPECIFIKACIJE

LCD-zaslon	Krmilni sistem TFT barvni	LCD
	Velikost 31,5 palca (80 cm)
	Razmik med slikovnimi pikami	0,364 mm (V) × 0,364 mm (N)
	Svetlost 300 cd/m	^2 (običajna)
	Kontrast 4000:1 (običajna)
	Kot gledanja 178° (V) 178° (N) (CR=10)
	Odzivni čas 1 ms (VRB)
	Vrsta zaslona VA
	Vodoravna frekvenca 270	KHz
	Navpična frekvenca 48 - 240 Hz
Barve zaslona 16,7 milj. barv
Takt osvetlitve slikovnih pik		HDMI: 340 MHzDP: 360 MHz
Največja ločijivost		HDMI: 1920×1080 pri 240HzDP: 1920×1080 pri 240Hz
Prepoznavanje opreme VESA DDCCI/DDC2B
Razred energetske učinkovitosti A
* Letna poraba energije		50 (kWh) (za model z vhodom HDMI)
Poraba energije (pri 200 nitih)	Vklopljen 34 W (običajno)
	Stanje mirovanja 0,5 W (običajno)
	Izklopljen (stanje pripravljenosti)	0,4 W (običajno)
Vhodni priključek		DPHDMI × 2
Vhodni videosignal		DPHDMI (samo model z vhodom HDMI) (izbirno)
Največja velikost zaslona		Vodoravno: 709 mmNavpično: 405,65 mm
Vir napajanja		VHODNI: 100–240 V ~ 50/60 Hz
Delovno okolje		Temperatura delovanja: 0° do 40°CTemperatura shranjevanja: -20° do 60°CDelovna vlažnost: 20 % do 90 %
Dimenzije		709,4 (Š) × 673,5 (V) × 269 (G) mm
Teža (neto)		6,6 kg (neto)
Specifikacije mehanizma		Nagib: -5° do +35°Nagib levo/desno: +/- 180°Prilagoditev višine: 150 mmVrtenje: NeSnemljivo stojalo: Da
Zunanji kontrolniki	Stikala/gumbi	Tipka za vklopBližnjična tipka 1Bližnjična tipka 2		Bližnjična tipka 3Bližnjična tipka 4
	Funkcije	SvetlostKrižecKontrastJezikModra svetlobaČas izklopa zaslonskega menijaČaprepitev črne barveProsojnostZaklep OSDACMIzjemna ostrinaVhodGamaSamod. virBarvna temperaturaOblika DPNačiniŠirokozaslonski načinNačin sRGBDodelitev bližnjične tipkeNačin sivinske lestviceDDC/CIRavén črne barve HDMI6-osni odtenekRaven črne barve HDMI6-osna nasičenostNačin hitrega začetkaGlasnostNačin za igre: AkcijaNemoNačin za igre: DirkeOverdriveNačin za igre: ŠportPrilagodljiva sinhronizacijaGlavní virVRBLočljivostŠt. hitrosti osveževanjaVodoravna/navpična frekvenca		Način Serijska številka Ponastavi vse nastavitve
Specifications vary depending on model and/or region.

Priročnike in druge dokumente za svoj izdelek Acer najdete na uradnem spletnem mestu s podporo družbe Acer.
* Letna poraba energije se izračuna s pomočjo običajne porabe energije pri uporabi 4 ure na dan in 365 dni na leto.
