РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HD 515 C Kärcher

Общие указания Перед первым применением устройства ознакомиться с данной оригинальной инструкцией по эксплуатации и прилагаемыми указаниями по технике безопасности. Действовать в соответствии с

Сохранять обе брошюры для дальнейшего пользования или для следующего владельца. Использование по назначению Моющий аппарат высокого давления предназначен только для выполнения следующих работ: Очистка струей низкого давления с использованием моющего средства (например, оборудования, транспортных средств, строительных конструкций, инструментов) Очистка струей высокого давления без моющего средства (например, фасадов, террас, садовых инструментов) Для удаления стойких загрязнений рекомендуется использовать роторное сопло из специальных принадлежностей. Роторное сопло входит в комплект поставки варианта «Plus». Предельные значения для водоснабжения

Загрязненная вода Преждевременный износ или отложения в

Для эксплуатации устройства использовать только чистую или оборотную воду, которая не превышает предельных значений. Для водоснабжения применяются следующие предельные значения: Значение pH: 6,5-9,5 Электропроводность: электропроводность чистой воды + 1200 мкСм/см, макс. электропроводность 2000 мкСм/см Осаждаемые вещества (объем пробы 1 л, время осаждения 30 минут) < 0,5 мг/л Фильтруемые вещества : < 50 мг/л, неабразивные вещества Углеводороды: < 20 мг/л Хлорид: < 300 мг/л Сульфат: < 240 мг/л Кальций: < 200 мг/л Общая жесткость: < 28 °dH, < 50° TH, < 500 ppm (мг CaCO

Железо: < 0,5 мг/л Марганец: < 0,05 мг/л Медь: < 2 мг/л Активный хлор: < 0,3 мг/л Без неприятных запахов Защита окружающей среды Упаковочные материалы поддаются вторичной переработке. Упаковку необходимо утилизировать без ущерба для окружающей

Электрические и электронные устройства часто содержат ценные материалы, пригодные для вторичной переработки, и зачастую такие компоненты, как батареи, аккумуляторы или масло, которые при неправильном обращении или ненадлежащей утилизации представляют потенциальную опасность для здоровья и экологии. Тем не менее

данные компоненты необходимы для правильной работы устройства. Устройства, обозначенные этим символом, запрещено утилизировать вместе с бытовыми отходами. Указания по ингредиентам (REACH) Для получения актуальной информации об ингредиентах см. www.kaercher.com/REACH Принадлежности и запасные

Использовать только оригинальные принадлежности и запасные части. Только они гарантируют безопасную и бесперебойную работу устройства. Для получения информации о принадлежностях и запчастях см. www.kaercher.com. Комплект поставки При распаковке устройства проверить комплектацию. При обнаружении недостающих принадлежностей или повреждений, полученных во время транспортировки, следует уведомить торговую организацию, продавшую устройство. Указания по технике безопасности Перед первым использованием устройства обязательно ознакомиться с указаниями по технике безопасности 5.951-949.0. Соблюдать национальные предписания в отношении жидкостных струйных аппаратов. Соблюдать национальные правила техники безопасности. Жидкостные струйные аппараты должны регулярно проверяться. Результат проверки должен быть зафиксирован документально. В устройство и принадлежности запрещается вносить изменения. Общие указания................................................. 108 Использование по назначению

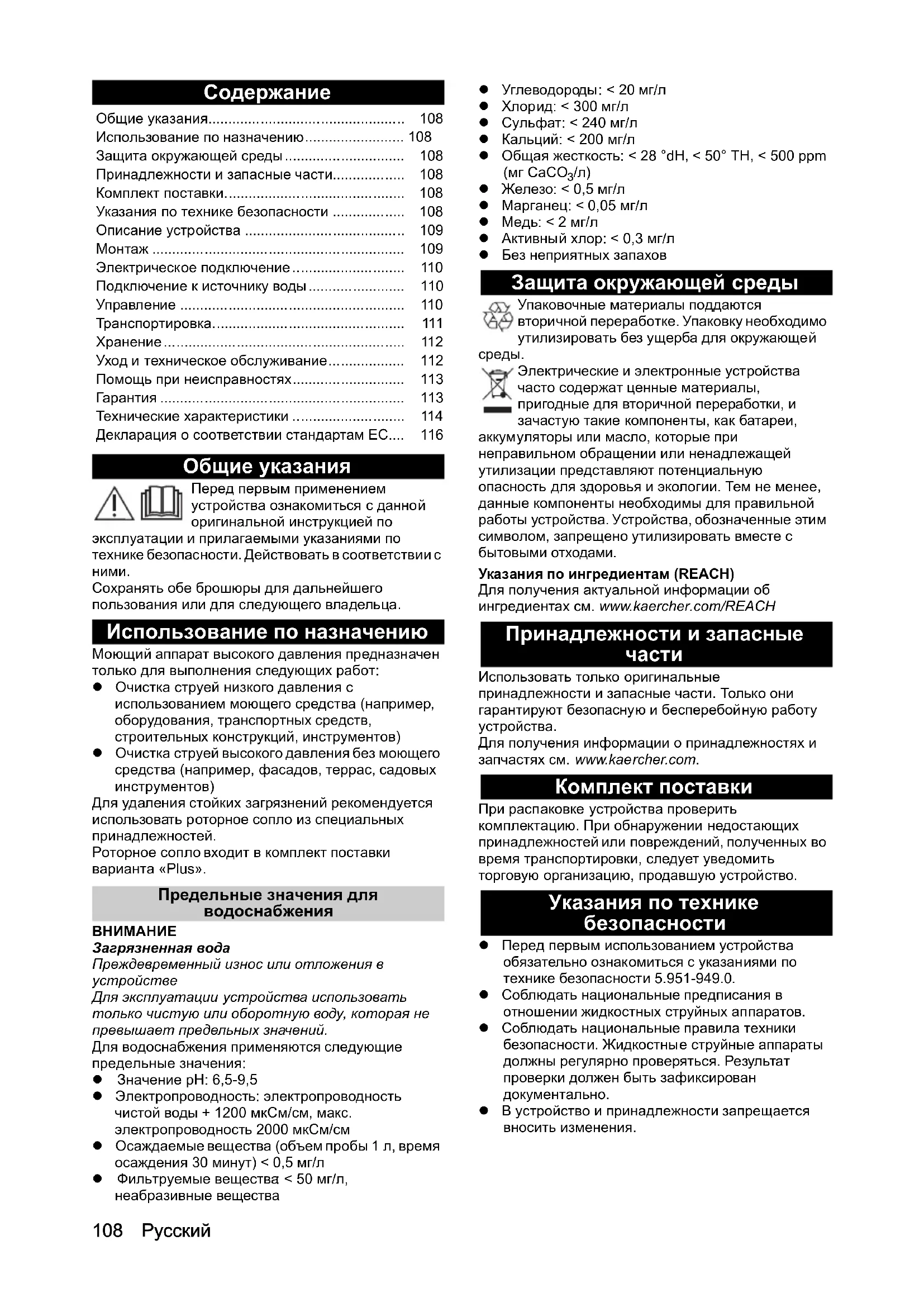

• Защита окружающей среды p. 108
• Принадлежности и запасные части p. 108
• Комплект поставки p. 108
• Указания по технике безопасности p. 108
• Описание устройства p. 109
• Монтаж p. 109
• Электрическое подключение p. 110
• Подключение к источнику воды p. 110
• Управление p. 110
• Транспортировка p. 111
• Хранение p. 112
• Уход и техническое обслуживание p. 112
• Помощь при неисправностях p. 113
• Гарантия p. 113
• Технические характеристики p. 114
• Декларация о соответствии стандартам ЕС Русский 109 Символы на устройстве Устройство запрещается подключать непосредственно к коммунальной хозяйственно-питьевой водопроводной p. 116

Не направлять струю воды высокого давления на людей, животных, включенное электрическое оборудование или на само устройство. Оберегать устройство от морозов. Предохранительные устройства 몇 ОСТОРОЖНО Отсутствующие или измененные предохранительные устройства Предохранительные устройства предназначены для вашей защиты. Запрещено изменять предохранительные устройства или пренебрегать ими. Предохранительные устройства настроены и опломбированы на заводе. Настройки выполняются только сервисной службой. Манометрический выключатель При отпускании спускового рычага на высоконапорном пистолете манометрический выключатель отключает насос высокого давления, и струя высокого давления останавливается.

нажатии на спусковой рычаг насос снова включается. Описание устройства Обзор устройства См. страницу с рисунками 1 Колпак колеса2 Держатель сопел3 Полоз4 Заводская табличка 5 Подставка для тройного сопла 6 Транспортировочный держатель для очистителей поверхностей 7 Разблокировка дугообразной ручки 8 Дугообразная ручка, внизу (вдвинута) 9 Дугообразная ручка, вверху (вытянута) 10 Сопло высокого давления 11 Маркировка сопла высокого давления 12 Струйная трубка EASY!Lock 13 Высоконапорный пистолет EASY!Force 14 Предохранительный фиксатор15 Спусковой рычаг16 Предохранительный рычаг 17 Шланг высокого давления EASY!Lock 18 Подставка для шланга 19 Держатель кабеля 20 Держатель струйной трубки без зажима 21 Резиновая лента (не для устройств с барабаном для шланга) 22 Подставка для роторного сопла (роторное сопло входит в комплект поставки только варианта «Plus») 23 Держатель струйной трубки с зажимом для транспортировки 24 Выключатель устройства25 Ручка 26 Патрубок высокого давления EASY!Lock 27 Ручка для удержания 28 Патрубок подвода воды 29 Всасывающий шланг для моющего средства с фильтром и дозатором моющего средства 30 Сетчатый фильтр31 Шланговый штуцер32 Накидная гайка33 Рукоятка 34 Барабан для шланга Цветовая маркировка Элементы управления для процесса очистки имеют желтый цвет. Элементы управления для технического и сервисного обслуживания выполнены серым

Крепление колпаков колес Закрепить колпаки колес. Установка принадлежности

Система EASY!Lock быстро и надежно соединяет компоненты всего за один оборот резьбовой

1. Установить высоконапорное сопло на струйную

трубу меткой наверх.

2. Вручную затянуть высоконапорное сопло

3. Соединить струйную трубку с высоконапорным

пистолетом и затянуть вручную (EASY!Lock).

4. Открыть фиксатор дугообразной ручки.

5. Вытянуть дугообразную ручку до конечного

Для устройств без барабана для шланга:

6. Соединить шланг высокого давления с

высоконапорным пистолетом и патрубком высокого давления устройства и затянуть вручную (EASY!Lock). Для устройств с барабаном для шланга:

7. Разложить шланг высокого давления на полу/

8. Вставить и зафиксировать рукоятку в вале

барабана для шланга.

9. Вращая рукоятку по часовой стрелке,

равномерными слоями намотать шланг высокого давления на барабан.

10. Соединить шланг высокого давления с

высоконапорным пистолетом и затянуть вручную (EASY!Lock). Электрическое подключение

Отсутствие отсоединения от сети Опасность травмирования вследствие удара электрическим током С помощью штекера подключить устройство к электрической сети. Неразъемное соединение с электрической сетью запрещено. Штекер служит для отсоединения от сети.

1. Размотать сетевой кабель и положить на пол.

2. Вставить штепсельную вилку в розетку.

Подключение к источнику воды Подключение к водопроводу 몇 ПРЕДУПРЕЖДЕНИЕ Возврат загрязненной воды в сеть питьевой

Опасность для здоровья Соблюдать предписания водоснабжающего предприятия. В соответствии с действующими предписаниями устройство категорически запрещается подключать к сети питьевого водоснабжения без системного разделителя. Следует использовать системный разделитель KÄRCHER или равноценный, соответствующий стандарту EN 12729, тип BA. Вода, прошедшая через системный разделить, считается непригодной для питья. Всегда подключать системный разделитель к водопроводу, не подключать его к патрубку подвода воды.

1. Проверить давление подачи воды на входе,

температуру на входе и количество подаваемой воды (см. главу Технические характеристики).

2. Соединить системный разделитель и патрубок

устройства для подвода воды с помощью шланга для подачи воды (требования к шлангу для подачи воды см . в главе Технические характеристики).

3. Открыть линию подачи воды.

Подача воды из бака путем всасывания

1. Привинтить всасывающий шланг с фильтром к

патрубку подвода воды (номер для заказа см. в главе Технические характеристики).

2. Удалить воздух из устройства (см. главу

Удаление воздуха из устройства). Удаление воздуха из устройства

1. Отвинтить высоконапорное сопло от струйной

2. Дать устройству поработать, пока вода не начнет

течь без пузырьков воздуха.

3. В случае проблем при удалении воздуха

запустить устройство на 10 секунд, затем выключить его. Повторить процесс несколько

4. Выключить устройство.

5. Навинтить высоконапорное сопло на струйную

Струя воды высокого давления Опасность травмирования Запрещаться фиксировать спусковой и предохранительный рычаги в рабочем положении. Не пользоваться высоконапорным пистолетом с поврежденным предохранительным рычагом. Перед началом любых работ на устройстве сдвинуть предохранительный фиксатор высоконапорного пистолета вперед. Держать высоконапорный пистолет и струйную трубку обеими руками. 몇 ПРЕДУПРЕЖДЕНИЕ Неисправное устройство и принадлежности, поврежденные подводящие линии и соединения Опасность травмирования Устройство можно эксплуатировать только в безупречном состоянии. Открывание/закрывание высоконапорного пистолета

1. Нажать предохранительный и спусковой рычаги.

Высоконапорный пистолет открывается.

2. Отпустить предохранительный и спусковой

Высоконапорный пистолет закрывается. Режим работы с высоким давлением Устройство может работать в вертикальном или горизонтальном положении.

Устройство оснащено манометрическим выключателем. Двигатель запускается только при открытом высоконапорном пистолете.

1. Для устройств с барабаном для шланга: Всегда

полностью разматывать с барабана шланг высокого давления.

2. Установить выключатель устройства в

3. Сдвинуть предохранительный фиксатор

высоконапорного пистолета назад. Высоконапорный пистолет разблокирован.

высоконапорный пистолет. Выбор типа струи

1. Закрыть высоконапорный пистолет.

2. Вращать корпус сопла до тех пор, пока нужный

символ не совпадет с отметкой. Круглая струя высокого давления (0°) для особо стойких загрязнений Плоская струя низкого давления (CHEM) для работы с моющим средством или мойки под низким давлением Плоская струя под высоким давлением (25°) для удаления загрязнений, занимающих большую площадьРусский 111 Режим работы с моющим средством

Высокое давление, сохраняющееся в

Опасность травмирования Перед сменой сопел выключить устройство. Нажимать высоконапорный пистолет, пока из устройства не будет сброшено давление. 몇 ПРЕДУПРЕЖДЕНИЕ Неправильное обращение с моющими

Опасность для здоровья Соблюдать указания по технике безопасности, содержащиеся на моющих средствах!

Непригодные моющие средства Повреждение устройства и очищаемых объектов Использовать только моющие средства,

компанией KÄRCHER. Соблюдать рекомендации по дозировке и указания к моющему средству. В целях бережного отношения к окружающей среде экономно использовать моющие средства.

Использование моющих средств KÄRCHER обеспечивает безотказную работу оборудования. Вы можете обратиться за консультацией, запросить наш каталог или информационные памятки по моющим средствам.

1. Вытянуть всасывающий шланг для моющего

объем всасывания раствора моющего средства на фильтре для моющего

3. Всасывающий шланг моющего средства

вставить в емкость с моющим средством.

4. Установить сопло в положение «CHEM».

5. Запустить моющий аппарат высокого давления.

Рекомендованный метод очистки

1. Моющее средство экономно распылить на сухую

поверхность и дать ему подействовать (не

2. Смыть загрязнения струей

высокого давления. После эксплуатации с моющим средством

1. Установить максимальное значение объема

всасывания на фильтре для моющего средства.

2. Погрузить фильтр в чистую воду.

3. Запустить устройство и в течение минуты

промыть чистой водой. Приостановка работы

1. Закрыть высоконапорный пистолет.

Устройство выключается.

2. Предохранительный фиксатор переместить

Высоконапорный пистолет заблокирован. Продолжение работы

1. Предохранительный фиксатор переместить

Высоконапорный пистолет разблокирован.

2. Открыть высоконапорный пистолет.

Устройство включается. Завершение работы

1. Закрыть линию подачи воды.

2. Открыть высоконапорный пистолет.

3. Установить выключатель устройства в

положение «I/ON» и дать устройству поработать в течение 5-10 с.

4. Закрыть высоконапорный пистолет.

5. Установить выключатель в положение «0/OFF».

6. Извлекать штепсельную вилку из розетки только

7. Снять линию подачи воды.

8. Открыть высоконапорный пистолет до тех пор,

пока в устройстве не будет сброшено давление.

9. Предохранительный фиксатор переместить

Высоконапорный пистолет заблокирован. Транспортировка 몇 ОСТОРОЖНО Несоблюдение веса Опасность получения травм и повреждений Во время хранения и транспортировки учитывать вес устройства.

Ненадлежащая транспортировка Опасность повреждения Беречь спусковой рычаг высоконапорного пистолета от повреждений. Транспортировка устройства в транспортных средствах: зафиксировать устройство от скольжения и опрокидывания в соответствии с действующими правилами. Транспортировка устройства на большие расстояния: тянуть устройство за

дугообразную ручку. Транспортировка устройства по ступенькам: перемещать со ступеньки на ступеньку. Полозья защищают корпус от повреждений. Перенос устройства: переносить устройство за

Транспортировочный держатель для очистителей поверхностей

1. Соединительный патрубок очистителя

поверхностей вставить в транспортировочный держатель на моющем аппарате высокого

2. Завинтить накидную гайку прибл. на 1 оборот.

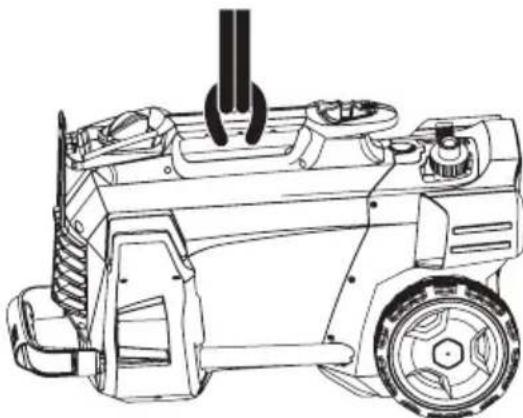

Транспортировка краном

Ненадлежащая транспортировка краном Опасность травмирования падающим устройством или падающими предметами Соблюдать местные правила техники безопасности и указания по технике безопасности. Транспортировка устройства краном должна выполняться только лицами, обученными управлению краном. Перед каждой транспортировкой краном проверять грузоподъемное устройство на предмет повреждений. Перед каждой транспортировкой краном проверять ручку на предмет повреждений. Поднимать устройство только за ручку. Не использовать цепные стропы. Фиксировать подъемное устройство от непреднамеренного отсоединения груза.112 Русский Перед транспортировкой краном снять струйную трубку с высоконапорным пистолетом, соплами, очистителем поверхности и другими незакрепленными предметами. Во время процесса подъема не транспортировать на устройстве никаких предметов. Не стоять под грузом. При этом следить за тем, чтобы в опасной зоне крана не находились люди. Не оставлять устройство подвешенным к крану без присмотра

1. Закрепить подъемное устройство за ручку

몇 ОСТОРОЖНО Несоблюдение веса Опасность получения травм и повреждений Во время хранения и транспортировки учитывать вес устройства. Хранить устройство только в помещении. Хранение устройства

1. Поместить струйную трубку с высоконапорным

пистолетом в держатель сопел и зафиксировать в держателе струйной трубки.

2. Смотать сетевой кабель и повесить на

3. Закрепить штепсельную вилку установленным

Для устройств с барабаном для шланга:

4. Намотать шланг высокого давления на барабан

и сложить ручку рукоятки. Для устройств без барабана для

5. Уложить шланг высокого давления на хранение:

a Смотать шланг высокого давления. b Повесить шланг высокого давления на подставку для шланга. c Зафиксировать шланг высокого давления с помощью резиновой ленты.

6. Нажать фиксатор дугообразной ручки и вдвинуть ее.

Защита от замерзания

Разрушение устройства в результате замерзания

Полностью слить воду из устройства. Хранить устройство в месте, защищенном от

Если невозможно избежать температур ниже нуля во время хранения:

2. Прокачать через устройство стандартный

Использовать стандартный антифриз для автомобилей на базе гликоля. Соблюдать инструкции по использованию антифриза.

3. Оставить устройство включенным в течение не

более 1 минуты до тех пор, пока насос и трубопроводы не опорожнятся. Уход и техническое обслуживание

Непреднамеренный запуск устройства Опасность травмирования, удар электрическим

Перед выполнением любых работ на устройстве выключить устройство и вынуть сетевой штекер из розетки.

Старое масло должно утилизироваться только в предусмотренных для этого приемных пунктах. Образовавшееся старое масло необходимо сдавать туда. Загрязнение окружающей среды старым маслом является наказуемым. Проверка техники безопасности / договор о техническом обслуживании С торговым представителем можно договориться о регулярной проверке техники безопасности или заключить с ним договор на техобслуживание. Обращайтесь к нам за консультацией. Периодичность технического обслуживания Перед каждым началом работы Проверить сетевой кабель на предмет повреждений. Поврежденный кабель следует немедленно заменить в авторизованной сервисной службе или с привлечением специалиста-электрика. Проверить шланг высокого давления на предмет повреждений. Поврежденный шланг высокого давления подлежит незамедлительной замене. Проверить герметичность устройства. Допустимы 3 капли воды в минуту. При более сильной утечке обратиться в сервисную службу. Еженедельно Очистить сетчатый фильтр в патрубке подвода воды (см. главу Очистка сетчатого фильтра в патрубке для подвода воды). Очистить фильтр во всасывающем шланге моющего средства. Каждые 500 часов работы, но не реже одного

Техническое обслуживание устройства должно осуществляться сервисной службой. Работы по техническому обслуживанию Очистка сетчатого фильтра в патрубке для подвода воды

1. Отвинтить накидную гайку.

2. Снять всасывающий патрубок.

3. Извлечь сетчатый фильтр.

4. Сетчатый фильтр очистить снаружи и промыть.

5. Вставить сетчатый фильтр.Русский 113

Выровнять шестигранник патрубка шланга для подключения к устройству.

6. Установить патрубок шланга и затянуть

накидной гайкой. Помощь при неисправностях

Непреднамеренный запуск устройства, касание токоведущих частей Опасность травмирования, удар электрическим

Перед проведением работ на устройстве выключить устройство. Извлечь штепсельную вилку. Все проверки и работы с электрическими частями должны выполняться специалистами. В случае неисправностей, не упомянутых в этой главе, обратиться в авторизованную сервисную

Устройство не запускается

1. Проверить сетевой кабель на

2. Проверить напряжение сети.

3. Если устройство перегрето:

a Установить выключатель в положение «0/ OFF». b Охладить устройство в течение не менее 15 минут. c Установить выключатель устройства в положение «I/ON».

4. При неисправностях электрооборудования

обратиться в сервисную службу. Давление в устройстве не создается

1. Установить сопло на высокое давление.

2. Удалить воздух из устройства (см.

Удаление воздуха из устройства).

3. Очистить сетчатый фильтр в патрубке подвода

воды (см. главу Очистка сетчатого фильтра в патрубке для подвода воды).

4. Проверить количество подаваемой воды

(необходимое количество см. в главе Технические характеристики).

5. Очистить сопло, при необходимости заменить.

6. При необходимости обратиться в сервисную

Насос негерметичен. Допустимы до 3 капель вытекающей воды в минуту. При более сильной утечке поручить проверку устройства сервисной службе. Стук насоса

1. Проверить герметичность линии подвода воды.

2. Проверить герметичность линии для всасывания

3. Установить минимальное значение объема

всасывания на фильтре для моющего средства.

4. Удалить воздух из устройства (см. главу

Удаление воздуха из устройства).

При необходимости обратиться в сервисную

Слишком малое количество моющего средства

1. Установить насадку на «CHEM».

2. Увеличить объем всасывания на фильтре для

3. Проверить/очистить всасывающий шланг

моющего средства с фильтром.

4. При необходимости обратиться в сервисную

В каждой стране действуют соответствующие гарантийные условия, установленные уполномоченной организацией по сбыту нашей продукции. Возможные неисправности устройства в течение гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или производственных браке. В случае возникновения претензий в течение гарантийного срока просьба обращаться с чеком о покупке в торговую организацию, продавшую изделие или в ближайшую уполномоченную службу сервисного обслуживания. (Адрес указан на обороте)114 Русский Технические характеристики HD 5/11

Вариант в зависимости от страны эксплуатации Страна AU EU GB CH AU KAP SA Электрическое подключение Напряжение V 240 230 230-240 230 240 220 220 Фаза ~ 1111111 Частота Hz 50 50 50 50 50 60 60 Потребляемая мощность kW 2,1 2,5 2,5 2,2 2,2 2,4 2,4 Степень защиты IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 Сетевой предохранитель

A 10161310101513 Удлинительный кабель 30 м mm

2,5 2,5 2,5 2,5 2,5 2,5 2,5 Патрубок подвода воды Давление на входе (макс.) MPa1111111 Температура на входе (макс.) °C 60 60 60 60 60 60 60 Объем подачи (мин.) l/min12121212121212 Высота всасывания (макс.) m 0,5 0,5 0,5 0,5 0,5 0,5 0,5 Минимальная длина шланга подвода воды m 7,5 7,5 7,5 7,5 7,5 7,5 7,5 Минимальный диаметр шланга подвода воды in 1/2 1/2 1/2 1/2 1/2 1/2 1/2 Номер для заказа всасывающего шланга с фильтром 2.643-

Рабочие характеристики устройства Размер стандартного сопла 038 035 035 038 038 036 036 Рабочее давление MPa11121211,511,51212 Избыточное рабочее давление

MPa 17,1 17,5 17,5 17,1 17,1 18 18 Расход, вода l/min 8,3 8,3 8,3 8,3 8,3 8,3 8,3 Расход, моющее средство l/h 0-25 0-25 0-25 0-25 0-25 0-25 0-25 Сила отдачи высоконапорного

(370) 360 (-) 360 (-) Высота mm 930 930 930 930 930 930 930 Расчетные значения в соответствии с EN 60335-2-79 Вибрация на руке/кисти m/s

0,9 0,9 0,9 0,9 0,9 0,9 0,9 Уровень звукового давления L

dB(A)3333333 Уровень звуковой мощности L

HD 6/13 C HD 6/ 13 CX Вариант в зависимости от страны эксплуатации Страна EU EU EU KAP EU AR GB Электрическое подключение Напряжение V 230 230 230 220 230 220 230-240 Фаза ~ 1111111 Частота Hz 50 50 50 60 50 50 50 Потребляемая мощность kW 2,6 2,8 3,0 3,0 2,9 2,9 2,9 Степень защиты IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 Сетевой предохранитель

A 16161615161613 Удлинительный кабель 30 м mm

2,5 2,5 2,5 2,5 2,5 2,5 2,5 Патрубок подвода воды Давление на входе (макс.) MPa1111111 Температура на входе (макс.) °C 60 60 60 60 60 60 60 Объем подачи (мин.) l/min12121212131313 Высота всасывания (макс.) m 0,5 0,5 0,5 0,5 0,5 0,5 0,5 Минимальная длина шланга подвода воды m 7,5 7,5 7,5 7,5 7,5 7,5 7,5 Минимальный диаметр шланга подвода воды in 1/2 1/2 1/2 1/2 1/2 1/2 1/2 Номер для заказа всасывающего шланга с фильтром 2.643-

Рабочие характеристики устройства Размер стандартного сопла 034 032 027 030 038 038 038 Рабочее давление MPa13151716,5131313 Избыточное рабочее давление

MPa17,5202020191919 Расход, вода l/min 8,3 8,3 8,1 8,0 9,8 9,8 9,8 Расход, моющее средство l/h 0-25 0-25 0-25 0-25 0-25 0-25 0-25 Сила отдачи высоконапорного

(370) 360 (-) 360 (370) Высота mm 930 930 930 930 930 930 930 Расчетные значения в соответствии с EN 60335-2-79 Вибрация на руке/кисти m/s

0,9 0,7 0,7 0,7 0,9 0,9 0,9 Уровень звукового давления L

dB(A)3333333 Уровень звуковой мощности L

Вариант в зависимости от страны эксплуатации Страна KAP SA Электрическое подключение Напряжение V 220 220 Фаза ~11116 Русский Сохраняется право на внесение технических

Декларация о соответствии стандартам ЕС Настоящим заявляем, что концепция, конструкция и исполнение указанной ниже машины отвечают соответствующим основным требованиям директив ЕС по безопасности и охране здоровья. При любых изменениях машины, не согласованных с нашей компанией, данная декларация теряет свою силу. Изделие: Моющий аппарат высокого давления Тип: 1.520-xxx Действующие директивы ЕС 2006/42/ЕС (+2009/127/ЕС) 2014/30/EС 2000/14/ЕС Примененные гармонизированные стандарты EN 60335-1 EN 60335-2-79 EN 55014-1: 2006+A1: 2009+A2: 2011 EN 55014-2: 2015 EN 62233: 2008 EN 61000-3-2: 2014 EN 61000-3-3: 2008 HD 5/12 C, HD 5/12 CX, HD 5/13 C, HD 5/13 CX EN 61000-3-11: 2000 HD 5/15 C, HD 5/15 CX, HD 5/17 C, HD 5/17 CX, HD 6/ 13 C, HD 6/13 CX Примененный метод оценки соответствия 2000/14/ЕС: Приложение V Уровень звуковой мощности дБ(A) HD 5/12 C, HD 5/13 C, HD 5/15 C, HD 5/17 C, HD 6/13

Измерено: 86 Частота Hz 60 60 Потребляемая мощность kW 2,9 2,8 Степень защиты IPX5 IPX5 Сетевой предохранитель

A1513 Удлинительный кабель 30 м mm

2,5 2,5 Патрубок подвода воды Давление на входе (макс.) MPa 1 1 Температура на входе (макс.) °C 60 60 Объем подачи (мин.) l/min 13 13 Высота всасывания (макс.) m 0,5 0,5 Минимальная длина шланга подвода воды m7,57,5 Минимальный диаметр шланга подвода воды in 1/2 1/2 Номер для заказа всасывающего шланга с фильтром 2.643-

Рабочие характеристики устройства Размер стандартного сопла 042 043 Рабочее давление MPa 13 12,5 Избыточное рабочее давление

MPa 18 18 Расход, вода l/min 10,0 10,0 Расход, моющее средство l/h 0-25 0-25 Сила отдачи высоконапорного

N 26,6 26,6 Размеры и вес Типичный рабочий вес (CX) kg 25,2 (-) 25,2 (-) Длина mm 380 380 Ширина (СХ) mm 360 (-) 360 (-) Высота mm 930 930 Расчетные значения в соответствии с EN 60335-2-79 Вибрация на руке/кисти m/s

3,7 3,7 Погрешность Km/s

0,9 0,9 Уровень звукового давления L

dB(A) 3 3 Уровень звуковой мощности L

маркуча и фиксирайте.

1. Проверявайте водопровода за налягане,

извода за вода (каталожен номер - вж. глава Технически данни).

3. Закрепете щекера с монтирания клипс.

1. Развийте холендровата гайка.

Настройте шестостена на щуцера за маркуча спрямо извода в уреда.

(необходимо количество - вж. глава Технически

0,9 0,9 Ниво на звуково налягане L

2. Загвинтити накидну гайку приблизно на 1 зворот.

скласти ручку рукоятки. У пристроях без барабана для

3,7 3,7 Похибка К m/s
