MANUAL DE UTILIZARE KEY 1 X-PLUS CHICCO

• Instrucţiuni de folosinţă

Instrucţiuni De Folosinţă Pag. 91-95

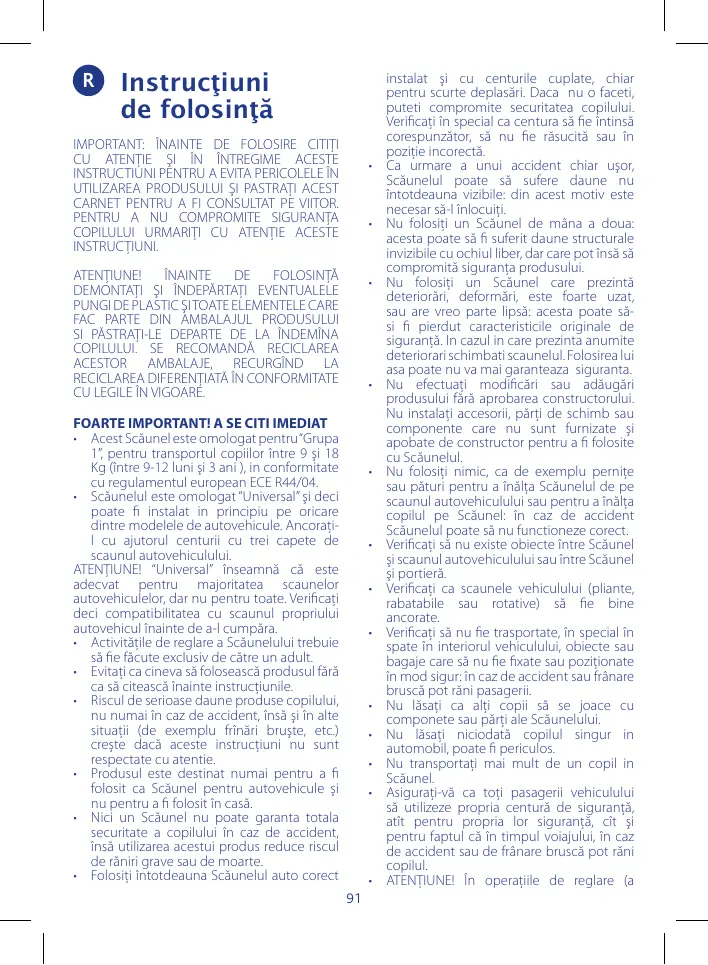

Instrucţiuni de folosinţă

FOARTE IMPORTANT! A SE CITI IMEDIAT

• Acest Scăunel este omologat pentru “Grupa 1”, pentru transportul copiilor între 9 şi 18 Kg (între 9-12 luni şi 3 ani ), in conformitate cu regulamentul european ECE R44/04.
• Scăunelul este omologat “Universal” şi deci poate fi instalat in principiu pe oricare dintre modelele de autovehicule. Ancoraţil cu ajutorul centurii cu trei capete de scaunul autovehiculului. ATENŢIUNE! “Universal” înseamnă că este adecvat pentru majoritatea scaunelor autovehiculelor, dar nu pentru toate. Verificaţi deci compatibilitatea cu scaunul propriului autovehicul înainte de a-l cumpăra.
• Activităţile de reglare a Scăunelului trebuie să fie făcute exclusiv de către un adult.
• Evitaţi ca cineva să folosească produsul fără ca să citească înainte instrucţiunile.
• Riscul de serioase daune produse copilului, nu numai în caz de accident, însă şi în alte situaţii (de exemplu frînări bruşte, etc.) creşte dacă aceste instrucţiuni nu sunt respectate cu atentie.
• Produsul este destinat numai pentru a fi folosit ca Scăunel pentru autovehicule şi nu pentru a fi folosit în casă.
• Nici un Scăunel nu poate garanta totala securitate a copilului în caz de accident, însă utilizarea acestui produs reduce riscul de răniri grave sau de moarte.
• Folosiţi întotdeauna Scăunelul auto corect

instalat şi cu centurile cuplate, chiar pentru scurte deplasări. Daca nu o faceti, puteti compromite securitatea copilului. Verificaţi în special ca centura să fie întinsă corespunzător, să nu fie răsucită sau în poziţie incorectă. Ca urmare a unui accident chiar uşor, Scăunelul poate să sufere daune nu întotdeauna vizibile: din acest motiv este necesar să-l înlocuiţi. Nu folosiţi un Scăunel de mâna a doua: acesta poate să fi suferit daune structurale invizibile cu ochiul liber, dar care pot însă să compromită siguranţa produsului. Nu folosiţi un Scăunel care prezintă deteriorări, deformări, este foarte uzat, sau are vreo parte lipsă: acesta poate săsi fi pierdut caracteristicile originale de siguranţă. In cazul in care prezinta anumite deteriorari schimbati scaunelul. Folosirea lui asa poate nu va mai garanteaza siguranta. Nu efectuaţi modificări sau adăugări produsului fără aprobarea constructorului. Nu instalaţi accesorii, părţi de schimb sau componente care nu sunt furnizate şi apobate de constructor pentru a fi folosite cu Scăunelul. Nu folosiţi nimic, ca de exemplu perniţe sau pături pentru a înălţa Scăunelul de pe scaunul autovehiculului sau pentru a înălţa copilul pe Scăunel: în caz de accident Scăunelul poate să nu functioneze corect. Verificaţi să nu existe obiecte între Scăunel şi scaunul autovehiculului sau între Scăunel şi portieră. Verificaţi ca scaunele vehiculului (pliante, rabatabile sau rotative) să fie bine ancorate. Verificaţi să nu fie trasportate, în special în spate în interiorul vehiculului, obiecte sau bagaje care să nu fie fixate sau poziţionate în mod sigur: în caz de accident sau frânare bruscă pot răni pasagerii. Nu lăsaţi ca alţi copii să se joace cu componete sau părţi ale Scăunelului. Nu lăsaţi niciodată copilul singur in automobil, poate fi periculos. Nu transportaţi mai mult de un copil in Scăunel. Asiguraţi-vă ca toţi pasagerii vehiculului să utilizeze propria centură de siguranţă, atît pentru propria lor siguranţă, cît şi pentru faptul că în timpul voiajului, în caz de accident sau de frânare bruscă pot răni copilul. ATENŢIUNE! În operaţiile de reglare (a

de obţinut în cazul în care constructorul vehiculului declară în manualul vehiculului că acesta prevede instalarea de dispozive de reţinere a copiilor “Universale” pentru grupa de varstă respectivă.

3. Acest dispozitiv de reţinere a copiilor a

fost clasificat ”Universal” în baza criteriilor de omologare cele mai severe faţă de modelele precedente care nu dispun de acest aviz.

4. Corespunzător numai pentru folosinţă în

vehiculele dotate cu centură de siguranţă cu 3 puncte, statică sau cu rotor, omologată în baza Regulamentului UN/ECE N° 16 sau alte standarde echivalente.

5. În caz de dubiu contactaţi producătorul

dispozitivului de reţinere sau vînzătorul. sprijinului pentru cap şi a centurilor) asiguraţi-vă ca părţile mobile ale Scăunelului să nu fie în contact cu corpul copilului. În timpul deplasării, înainte de a efectua operaţiile de reglare a Scăunelului sau de sistemare a copilului, opriţi vehiculul întrun loc sigur. Controlaţi periodic catarama de cuplare a centurii de siguranţă, copilul să nu umble la scăunel sau la părţile acestuia. Evitaţi sa ii dati de mâncare copilului în timpul voiajului, în particular dulciuri, îngheţate sau alte alimente pe băţ. În caz de accident sau frânare bruscă îl pot răni. În timpul deplasărilor lungi se recomandă efectuarea opririlor dese: copilul oboseşte cu usurinţă în interiorul Scăunelului şi are nevoie să se mişte. Este recomandat sa urcati şi sa coborati copilul din maşină pe partea cu trotuarul. Nu indepartati etichetele şi mărcile îmbrăcăminţii (husei) deoarece acestă operaţie o poate deteriora. Evitaţi o expunere îndelungată a Scăunelului la soare: poate cauza schimbarea culorii materialelor şi a ţesăturilor. În cazul în care vehiculul a rămas la soare, înainte de a pune copilul pe Scăunel, verificaţi ca diverse părţi ale acestuia să nu fie fierbinţi: în acest caz lăsaţi-le să se răcească înainte de a aşeza copilul, pentru a evita arsurile. Atunci cînd nu se trasportă copilul, Scăunelul, în cazul în care este în interiorul autovehicului, trebuie să fie ancorat sau pus în portbagaj. Scăunelul care nu este fixat poate să constituie un pericol pentru pasageri în caz de accident sau de frânări bruşte. Societatea Artsana nu îşi asumă nici o responsabilitate în cazul unei folosinţe necorespunzătoare a produsului sau pentru o altă folosinţă decât cea indicată în acest carnet.

INSTRUCŢIUNI DE FOLOSINŢĂ

• Limite şi condiţii de folosinţă referitoare la produs şi la scaunul autovehiculului
• Instalarea în autovehicul a scăunelului
• Avertismente pentru o corectă instalare a scăunelului
• Pozitionarea copilul in scăunel
• Reglarea pernei de sprijin pentru cap şi a centurilor
• Reglarea inclinării şezutului
• Întreţinere COMPONENTE(Fig. 1-2-3) Fig. 1 (În faţă) A. Sprijin pentru cap B. Orificii de trecere ale centurii C. Curele de reţinere cu perniţe D. Centuri Scăunel E. Buton de reglare a lungimii centurilor F. Bandă de reglare a centurilor G. Cataramă de închidere/deschidere centurilor H. Îmbrăcăminte (husă)

I. Despărţitor cu perniţe pentru picioruşe

J. Partea inferioară a scăunelului K. Şezutul scăunelului AVIZ IMPORTANT

Fig. 2 (În spate) L. Mînerul de reglare a sprijinului pentru cap M. Etichetă de omologare N. Plăcuţă cuplare/decuplare Scăunelului

1. Acesta este un dispozitiv de reţinere

a copiilor “Universal”, omologat în conformitate cu Regulamentul N°44, amendamentele serie 04. adecvat pentru a fi folosit în general în vehicule şi compatibil cu majoritatea acestora, însă nu cu toate scaunele vehiculelor.

2. Compatibilitatea perfectă este mai uşor

Fig. 3 (În profil) O. Mînerul de reglare a şezutului P. Buzunar pentru carnetul cu instrucţiile de

pe un scaun dotat doar de centură orizontală in 2 puncte de ancoraj (Fig.6). folosinţă Q. Ghidaj de trecere a centurii orizontale a autovehiculului R. Dispozitiv de cuplare/decuplare a centurii diagonale a autovehiculului S. Eticheta cu instrucţiile de instalare T Ghidajul prin care se introduce partea diagonala a centurii autovehicolului

LIMITE ŞI CONDIŢII DE FOLOSINŢĂ

REFERITOARE LA PRODUS ŞI LA SCAUNUL

AUTOVEHICULULUI ATENŢIUNE! Respectaţi cu atenţie următoarele limite şi condiţii de folosinţa referitoare la produs şi la scaunele autovehiculelor: în caz contrar nu este garantată siguranţa.

• Greutatea copilului trebuie să fie cuprinsă între 9 şi 18 Kg.
• Scăunelul poate fi instalat pe scaunul anterior din partea pasagerului sau pe un oricare scaun posterior şi trebuie întotdeauna poziţionat în sensul deplasării. Nu utilizaţi niciodată acest Scăunel pe scaune orientate lateral sau opuse sensului de deplasare (Fig. 4).
• Scaunul autovehiculului trebuie să fie dotat cu centură de siguranţă cu 3 puncte, statică sau cu rotor, omologată în baza Regulamentului UN/ECE N°16 sau altre standarde echivalente (Fig. 5). ATENŢIUNE! În baza statisticii asupra accidentelor, în general scaunele posterioare ale vehiculelor sunt mai sigure decît cele anterioare: se recomandă deci instalarea Scăunelului pe scaunele posterioare. În special scaunul cel mai sigur este cel posterior central, dacă este dotat cu centură de siguranţă in 3 puncte: în acest caz se recomandă poziţionarea Scăunelului pe scaunul central posterior. Dacă Scăunelul este poziţionat pe scaunul anterior, pentru o mai mare siguranţă se recomandă: a se trage cît mai mult scaunul în spate, poziţie compatibilă cu prezenţa altor pasageri pe scaunele din spate şi a regla spătarul într-o poziţie cît mai verticală posibil (fig 5). Dacă autovehiculul este dotat cu regulator al înălţimii centurii, fixaţi-o pe aceasta în poziţia cea mai joasă. Verificaţi după aceea ca regulatorul centurii să fie poziţionat cît mai în spate (sau cel mult pe aceeaşi linie) cu spătarul scaunului autovehiculului. Dacă scaunul anterior este dotat cu airbag frontal nu se recomandă instalarea Scăunelului pe acest scaun. ATENŢIUNE! Nu instalaţi niciodată Scăunelul

INSTRUCŢIUNI: RISCATI SĂ FIE COMPROMISĂ

SIGURANŢA COPILULUI! Petrecerea centurilor de siguranţă este marcata pe Scăunel cu elemente de culoare roşie. ATENŢIUNE! Aceste instrucţiuni se referă, atît în text cît şi în desene, la instalarea Scăunelului pe scaunul posterior pe partea din dreapta. Pentru instalări în alte poziţii urmăriţi oricum aceeaşi secvenţă de operaţiuni.

1. Poziţionaţi Scăunelul pe scaunul ales.

ATENŢIUNE! Verificaţi să nu existe obiecte între Scăunel şi scaunul autovehiculului sau între Scăunel şi portieră.

2. Înclinaţi complet spătarul Scăunelului

trăgând spre voi mânerul (O) aflat sub şezutul Scăunelului. (fig 7)

centura siguranţă autovehiculului şi petreceţi-o prin spaţiul dintre spătar şi şezutul Scăunelului (Fig.8).

4. Petreceţi partea abdominală a centurii in 3

puncte a autovehiculului prin ghidajele de trecere a centurii (Fig.9).

5. Extrageţi centura din partea opusă a

Scăunelului şi cuplaţi-o la catarama scaunului autovehiculului.(fig 10)

6. Decuplaţi dispozitivul de cuplare/decuplare

a centurii (R) aflat pe aceeaşi parte cu catarama scaunului autovehiculului apăsând pe mânerul său (Fig.11).

7. Introduceţi în dispozitivul de cuplare/

decuplare partea diagonală a centurii autovehiculului şi fixaţi-o exact cum este indicat in Fig.12. Relăsaţi mânerul dispozitivului (R) şi acesta se întoarce automat pe poziţia de blocaj.

8. Trageţi cu multă forţă partea diagonală

a centurii autovehiculului astfel încât Scăunelul să se muleze perfect pe scaun (Fig.13), dacă este necesar urcaţi-vă cu geniunchiul pe Scăunel.

9. Petreceţi partea superioară a centurii

diagonale prin interiorul ghidului T poziţionind-o exact cum este indicat în figura 14.

10. Trageţi cu forţa centura în direcţia indicată

în figura 14 pentru a întinde şi ultima porţiune de centură.

11. Verificaţi ca instalare sa fie corecta (Fig.15).

ATENŢIUNE! Pentru a nu compromite siguranţa, după instalare verificaţi ÎNTOTDEAUNA ca: - centura autovehiculului să nu fie răsucită în nici un punct. - centura autovehiculului să fie întinsă corect. - la terminarea operaţiunilor Scăunelul să adere bine la scaunul autovehiculului; în caz contrar repetaţi din nou instalarea. După ce aţi reglat centurile, apucaţi curelele de reţinere cu perniţe şi trăgeţi-le în jos. ATENŢIUNE! Centurile trebuie să fie bine întinse şi să adere bine de corpul copilului, dar fără să-l strîngă prea tare: la nivelul umerilor copilului trebuie să rămână un spaţiu încât să fie posibil să treacă un deget între centură şi copil. ATENŢIUNE! Verificaţi ca centurile să nu fie răsucite în special în zona abdomenului copilului.

AŞEZAREA COPILULUI IN SCĂUNEL

- Înainte de a aşeza copilul in Scăunel, apăsaţi pe butonul de reglare a centurilor şi în acelaşi timp apucaţi cele două centuri ale Scăunelului de sub curelele de reţinere cu perniţe şi trageţi-le înspre voi pentru a le slăbi (Fig.16). - Decuplaţi catarama (G) centurii Scăunelului apăsând pe butonul roşu (Fig.17) şi slăbiţi centurile înspre exterior. Acum este posibil să aşezaţi copilul pe Scăunel (Fig.18). ATENŢIUNE! Verificaţi întotdeauna copilul să fie aşezat cu corpul aderent la spătarul Scăunelului (Fig.19). - Fixaţi corect despărţitorul cu perniţe pentru picioruşe, prindeţi centurile, suprapuneţi cele două limbi ale cataramei (Fig.20-21) şi împingeţi-le simultan cu forţă în locaşul cataramei până când auziţi un “click” foarte clar (Fig.22). Pentru a garanta siguranţa, cele două limbi ale cataramei au fost proiectate astfel încât să împiedice cuplarea separată doar a uneia dintre limbi.

REGLAREA ÎNCLINĂRII ŞEZUTULUI

Scăunelul poate fi înclinat in 5 poziţii. Pentru a schimba înclinarea este necesar să se tragă înspre sine maneta care se află sub şezut (Fig.27). ATENŢIUNE! După ce aţi obţinut înclinaţia dorită, înainte de a lăsa maneta, continuaţi să mişcaţi şezutul până când se aude un declic care confirmă cuplarea manetei. ATENŢIUNE! După ce aţi obţinut înclinaţia dorită, verificaţi întotdeauna corecta întindere a centurilor în jurul Scăunelului. ATENŢIUNE! În timpul operaţiunilor de reglare asiguraţi-vă ca părţile mobile să nu fie în contact cu corpul copilului sau a altor copii transportaţi pe scaunul vehiculului. ÎNTREŢINERE Operaţiile de curăţire şi întreţinere trebuie să fie efectuate numai de către un adult. Curăţenia îmbrăcăminţii (husei) Îmbrăcămintea Scăunelului se detaşează complet şi se poate spăla de mână sau cu maşina de spălat rufe la 30°C. Pentru a o spăla urmăriţi indicaţiile de pe eticheta îmbrăcăminţii. Nu utilizati niciodată detergenţi abrazivi sau solvenţi. Nu centrifugaţi îmbrăcămintea şi lăsaţi-o să se usuce fără a o stoarce. Îmbrăcămintea poate fi înlocuită exclusiv cu o îmbrăcăminte de schimb aprobată de constructor, pentru că ea constituie parte integrantă a Scăunelului şi este deci un element de siguranţă. ATENŢIUNE! Scăunelul nu trebuie să fie niciodată utilizat fără îmbrăcăminte, pentru a nu compromite siguranţa copilului.

REGLAREA SPRIJINULUI PENTRU CAP ŞI A

CENTURILOR Este posibilă reglarea simultană a înălţimii sprijinului pentru cap şi a centurilor în 6 diverse poziţii prin apăsarea butonului posterior (L). ATENŢIUNE! Pentru o reglare corecta sprijinul pentru cap trebuie să fie într-o poziţie care să permită centurilor să iasă din spătar la înălţimea umerilor copilului (Fig.23). Pentru a regla apăsaţi butonul din spatele spătarului (Fig.24) şi în acelaşi timp ridicaţi/coborîţi sprijinul pentru cap până la poziţia dorită (Fig.25); în această poziţie lăsaţi butonul şi mişcaţi sprijinul pentru cap până cînd se aude un declic care confirmă cuplarea. Pentru a întinde bine centurile Scăunelului trageţi banda de reglaj a centurilor (Fig.26) până când aderează bine de corpul copilului.

Pentru detaşarea îmbrăcăminţii (husei) este necesar mai întâi să se scoată centurile: - apăsaţi pe butonul de reglare a centurilor (Fig.16) şi în acelaşi timp apucaţi cele două centuri ale Scăunelului de sub curelele de reţinere cu perniţe. - decuplaţi centura de siguranţă apăsând pe butonul roşu al cataramei (Fig.17). - extrageţi cele două limbi ale cataramei (Fig. 28). - trageţi centurile din faţă astfel încât să iasă din sprijinul pentru cap şi din curelele de reţinere cu perniţe (Fig. 29). - scoateţi îmbrăcămintea sprijinului pentru cap şi husa Scăunelului. în locul de trecere a curelei de reglare, a despărţitorului cu perniţe pentru picioruşe, pe partea posterioară a Scăunelului şi în zona cataramei de reglare a centurilor.

• Plasticul: verificaţi starea uzurii tuturor pieselor de plastic care nu trebuie să aibă semne evidente de deteriorare sau decolorare. ATENŢIUNE! În cazul în care Scăunelul este deformat sau foarte uzat trebuie să fie înlocuit: acesta poate să–si fi pierdut caracteristicile originale de siguranţă. Conservarea produsului Cînd nu este instalat în autovehicul se recomandă a se păstra Scăunelul într-un loc uscat, departe de surse de căldură şi la adăpost de praf, umiditate şi expunere directă la soare. Pentru a ataşa la loc husa şi centurile este necesar să: - poziţionaţi îmbrăcămintea sprijinului pentru cap şi husa Scăunelului. - introduceţi cele două limbi ale centurii mai întâi în orificiile husei (Fig. 30), apoi prin curelele de reţinere cu perniţe şi orificiile sprijinului pentru cap (Fig. 31). - introduceţi din nou cele două limbi ale centurii în cataramă (Fig. 32) şi verificaţi ca atât limbile cât şi catarama să arate cum este indicat în Fig. 33. ATENŢIUNE! Verificaţi ca centurile să nu fie răsucite. ATENŢIUNE! Verificaţi intotdeauna catarama sa fie sprijinita corect în nişa inferioară a şezutului (Fig. 34). Curăţenia părţilor din plastic sau din metal Pentru curăţenia părţilor din plastic sau din metal vopsit folosiţi numai o cârpă moale umezită. Nu folosiţi niciodată detergenţi abrazivi sau solvenţi. Părţile mobile ale Scăunelului nu trebuie să fie în nici un fel unse. Controlul integrităţii componentelor Se recomandă verificarea cu regularitate a integrităţii şi stadiului de uzură a următoarelor componente:
• Îmbrăcămintea (husa): verificaţi să nu iasă umplutura sau să nu fie pierderi de părţi ale acesteia. Verificaţi stadiul cusăturilor care trebuie să fie întotdeauna integre.
• Centurile: verificaţi stadiul de uzură a ţesăturii care nu trebuie să prezinte evidente semne de reducere a grosimii
