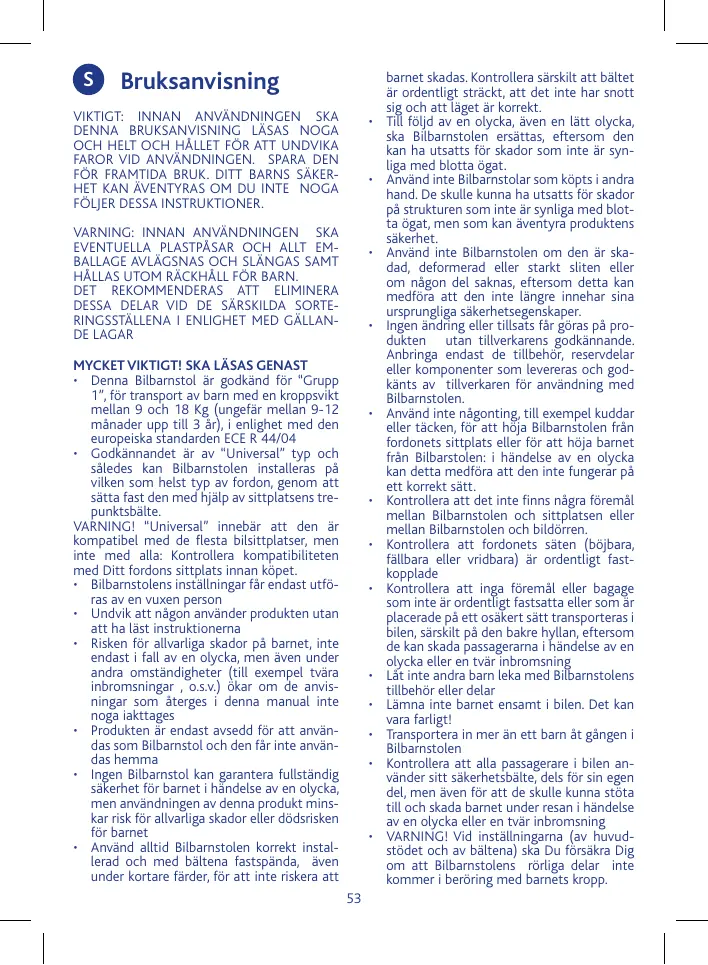

BRUKSANVISNING KEY 1 X-PLUS CHICCO

MYCKET VIKTIGT! SKA LÄSAS GENAST • Denna Bilbarnstol är godkänd för “Grupp 1”, för transport av barn med en kroppsvikt mellan 9 och 18 Kg (ungefär mellan 9-12 månader upp till 3 år), i enlighet med den europeiska standarden ECE R 44/04 • Godkännandet är av “Universal” typ och således kan Bilbarnstolen installeras på vilken som helst typ av fordon, genom att sätta fast den med hjälp av sittplatsens trepunktsbälte. VARNING! “Universal” innebär att den är kompatibel med de flesta bilsittplatser, men inte med alla: Kontrollera kompatibiliteten med Ditt fordons sittplats innan köpet. • Bilbarnstolens inställningar får endast utföras av en vuxen person • Undvik att någon använder produkten utan att ha läst instruktionerna • Risken för allvarliga skador på barnet, inte endast i fall av en olycka, men även under andra omständigheter (till exempel tvära inbromsningar , o.s.v.) ökar om de anvisningar som återges i denna manual inte noga iakttages • Produkten är endast avsedd för att användas som Bilbarnstol och den får inte användas hemma • Ingen Bilbarnstol kan garantera fullständig säkerhet för barnet i händelse av en olycka, men användningen av denna produkt minskar risk för allvarliga skador eller dödsrisken för barnet • Använd alltid Bilbarnstolen korrekt installerad och med bältena fastspända, även under kortare färder, för att inte riskera att

barnet skadas. Kontrollera särskilt att bältet är ordentligt sträckt, att det inte har snott sig och att läget är korrekt. Till följd av en olycka, även en lätt olycka, ska Bilbarnstolen ersättas, eftersom den kan ha utsatts för skador som inte är synliga med blotta ögat. Använd inte Bilbarnstolar som köpts i andra hand. De skulle kunna ha utsatts för skador på strukturen som inte är synliga med blotta ögat, men som kan äventyra produktens säkerhet. Använd inte Bilbarnstolen om den är skadad, deformerad eller starkt sliten eller om någon del saknas, eftersom detta kan medföra att den inte längre innehar sina ursprungliga säkerhetsegenskaper. Ingen ändring eller tillsats får göras på produkten utan tillverkarens godkännande. Anbringa endast de tillbehör, reservdelar eller komponenter som levereras och godkänts av tillverkaren för användning med Bilbarnstolen. Använd inte någonting, till exempel kuddar eller täcken, för att höja Bilbarnstolen från fordonets sittplats eller för att höja barnet från Bilbarstolen: i händelse av en olycka kan detta medföra att den inte fungerar på ett korrekt sätt. Kontrollera att det inte finns några föremål mellan Bilbarnstolen och sittplatsen eller mellan Bilbarnstolen och bildörren. Kontrollera att fordonets säten (böjbara, fällbara eller vridbara) är ordentligt fastkopplade Kontrollera att inga föremål eller bagage som inte är ordentligt fastsatta eller som är placerade på ett osäkert sätt transporteras i bilen, särskilt på den bakre hyllan, eftersom de kan skada passagerarna i händelse av en olycka eller en tvär inbromsning Låt inte andra barn leka med Bilbarnstolens tillbehör eller delar Lämna inte barnet ensamt i bilen. Det kan vara farligt! Transportera in mer än ett barn åt gången i Bilbarnstolen Kontrollera att alla passagerare i bilen använder sitt säkerhetsbälte, dels för sin egen del, men även för att de skulle kunna stöta till och skada barnet under resan i händelse av en olycka eller en tvär inbromsning VARNING! Vid inställningarna (av huvudstödet och av bältena) ska Du försäkra Dig om att Bilbarnstolens rörliga delar inte kommer i beröring med barnets kropp.

cerats “Universal” enligt kriterier för godkännande som är strängare i förhållande till föregående modeller som inte förfogar över detta meddelande. 4. Den är endast lämplig för användning i fordon som är försedda med 3 –punktsbälte som är statiskt eller försett med upprullningsautomatik och godkänt enligt Standarden UN/ECE Nr. 16 eller andra motsvarande standarder. 5. I händelse av tvivel, kontakta tillverkaren för fastspänningsanordningen eller återförsäljaren.

• Stanna bilen på en säker plats innan Du utför några inställningar på Bilbarnstolen eller på barnet under färden • Kontrollera regelbundet under transporten att barnet inte öppnar säkerhetsbältets bälteslås och att det inte mixtrar med Bilbarnstolen eller delar av denna • Ge inte mat till barnet under färden, särskilt inte klubbor, isglasspinnar eller något annat på pinnar. I händelse av en olycka eller en tvär inbromsning kan de skada barnet • Gör ofta uppehåll vid längre resor. Barnet blir mycket lätt trött inne i Bilbarnstolen och behöver röra på sig. Stanna bilen så att barnet kan gå in och gå ut från bilen från trottoarsidan. • Ta inte bort etiketter och firmamärken från klädseln, eftersom detta skulle kunna skada klädseln • Undvik att göra längre uppehåll på soliga platser med Bilbarnstolen, eftersom detta kan förorsaka att materialens och tygernas färg bleknar • Om bilen har stått stilla i solen, ska Bilbarnstolen noga inspekteras innan barnet placeras i den, och kontrollera att inga delar har överhettats. Låt den i så fall svalna innan barnet placeras, för att undvika brännskador. • När barnet inte transporteras ska Bilbarnstolen, i vilket fall som helst, lämnas fastkopplad eller placeras i bagageutrymmet. Om Bilbarnstolen inte är fastkopplad kan den utgöra en fara för passagerarna i händelse av en olycka eller tvära inbromsningar • Företaget Artsana avsäger sig allt ansvar för en oriktig användning av produkten och för vilken som helst användning som avviker från dessa instruktioner

BRUKSANVISNING • Beståndsdelar • Begränsningar och krav vid användningen avseende produkten och bilens sittplats • Installation av barnstolen i bilen • Råd för en korrekt installation av bilbarnstolen • Placering av barnet i bilbarnstolen • Justering av kudden för huvudstöd och av bältena • Inställning av sittdelens lutning • Skötsel BESTÅNDSDELAR (Figur 1-2-3) Figur 1 (Framsidan) A. Kudde för huvudstöd B. Slitsar för bältenas genomgång C. Axelband D. Bilbarnstolens bälten E. Tryckknapp för justering av bältenas längd F. Band för justering av bältena G. Bälteslås för bältenas stängning /öppning H. Klädsel I. Vadderat grenband J. Bilbarnstolens basdel K. Bilbarnstolens sittdel

VIKTIGT MEDDELANDE Fig. 2 (Baksidan) L. Knapp för inställning av huvudstödet M. Etikett för godkännande N. Platta för anslutning av Bilbarnstolens bälten

1. Detta är en “Universal” fastspänningsanordning för barn som är godkänd enligt Standard Nr.44, rev. serie 04. Den är lämplig för allmän användning i fordonen och är kompatibel med de flesta bilsittplatser, men inte med alla. 2. Det är lättare att erhålla en perfekt kompatibilitet i de fall när fordonets tillverkare uppger i fordonets handbok att fordonet är förberett för montering av “Universala” fastspänningsanordningar för den aktuella åldersgruppen. 3. Denna fastspänningsanordning har klassifi-

Fig. 3 (Profil) O. Spak för lutning av sittdelen P. Förvaringsficka för instruktionerna Q. Bältesstyrning för av bilbältets horisontala förgrening R. Klämma för låsning av bilbältets diagonala förgrening 54

S. Etikett med installationsinstruktioner T Bältesstyrning för genomgång av bilbältets diagonala förgrening

INSTALLATION AV BARNSTOLEN I BIL VARNING! LÅT INTE BILBÄLTET LÖPA I ANDRA LÄGEN ÄN DE SOM INDIKERAS I DENNA BRUKSANVISNING, EFTERSOM DETTA ALLVARLIGT SKULLE KUNNA ÄVENTYRA BARNETS SÄKERHET. Genomgångarna för bältena har markerats med rött på Bilbarnstolen. OBSERVERA! Dessa instruktioner avser, både i texten och på ritningarna, en installation på baksätet på höger sida. För att installera Bilbarnstolen i andra lägen ska samma arbetsföljd utföras. 1. Placera Bilbarnstolen på den valda sittplatsen. VARNING! Kontrollera att det inte finns några föremål mellan Bilbarnstolen och bilens sittplats eller mellan Bilbarnstolen och bildörren. 2. Fäll Bilbarnstolens rygg helt och hållet, genom att dra spaken (O) som sitter under sittdelen mot Dig (Figur 7). 3. Dra bilens säkerhetsbälte och låt det löpa i utrymmet mellan Bilbarnstolens rygg och basdel (Figur 8). 4. Låt höftdelen av bilens 3-punktsbälte löpa genom de särskilda styrningarna för genomgången av bältena (Figur 9). 5. Dra ut det från Bilbarnstolens andra sida och haka fast det på sittplatsens bälteslås (Figur 10). 6. Öppna klämman för bältets låsning (R) som sitter på samma sida som sittplatsens bälteslås genom att trycka på spaken (Fig. 11). 7. För in den diagonala förgreningen av bilbältet i klämman genom att placera det exakt på det sätt som visas i figur 12. Släpp spaken på klämman (R) som automatiskt går tillbaks i låst läge. 8. Dra energiskt bilbältets diagonala förgrening och se till att Bilbarnstolen det ligger an ordentligt mot sittplatsen (Figur 13), om det är nödvändigt, genom att sätta ett knä på Bilbarnstolen. 9. Låt den övre delen av axelbältet löpa inne i bältesstyrningen T genom att placera det exakt på det sätt som visas i figur 14. 10.Dra energiskt bältet i den riktning som visas i figur 14 för att även sträcka den sista delen av bältet. 11.Kontrollera att installationen är korrekt (Figur 15).

BEGRÄNSNINGAR OCH KRAV VID ANVÄNDNINGEN AVSEENDE PRODUKTEN OCH BILENS SITTPLATS VARNING! Respektera noga följande begränsningar och krav vid användningen avseende produkten och bilens sittplats: i motsatt fall garanteras inte säkerheten. HIT • Barnets kroppsvikt ska vara mellan 9 och 18 kg. • Bilbarnstolen kan installeras på sittplatsen bredvid föraren eller på vilket som helst baksäte och den ska alltid placeras framåtvänd i färdriktningen. Använd inte denna Bilbarnstol på sittplatser som är vända sidledes eller i motsatt riktning i förhållande till körriktningen (Figur 4) • Bilens sittplats ska vara försedd med 3 –punktsbälte som är statiskt eller försett med upprullningsautomatik och godkänt enligt Standarden UN/ECE Nr. 16 eller andra motsvarande standarder (Figur 5). VARNING! Enligt olycksstatistikerna är bilens baksäten vanligtvis säkrare än framsätet och är alltså att föredra för installationen av Barnstolen. I synnerhet är den säkraste sittplatsen den i mitten bak, om den är försedd med ett 3punktsbälte och den är alltså att föredra för installationen av Barnstolen Om Bilbarnstolen placeras på den främre sittplatsen rekommenderas, för en större säkerhet, att skjuta tillbaks sittplatsen så mycket det går och som är möjligt när det finns andra passagerare på baksätet, samt ställa in ryggen i ett så vertikalt läge som möjligt. Om bilen är försedd med höjdjusteringsanordning för bältet, ska den fästas i det lägsta läget. Kontrollera sedan att bältets justeringsanordning är i tillbakaskjutet läge (eller åtminstone i rät linje) i förhållande till ryggen på bilens sittplats. Om den främre sittplatsen är försedd med en krockkudde framtill, avråds från att installera Bilbarnstolen på denna sittplats. I händelse av installation på vilken som helst sittplats som är skyddad av krockkudde ska bilens handbok alltid konsulteras. VARNING! Installera inte Bilbarnstolen på en sittplats som endast är försedd med höftbälte med två fastsättningspunkter (Figur 6)

RÅD FÖR EN KORREKT INSTALLATION AV BILBARNSTOLEN VARNING! För att inte äventyra barnets sä55

kerhet ska Du ALLTID kontrollera, efter installationen att: - bilbältet inte har snott sig i någon punkt. - bältet är ordentligt sträckt i alla delar. - vid installationens slut ska Bilbarnstolen ligga ordentligt an mot bilens sittplats. Om detta inte är fallet ska installationen upprepas.

VARNING! Kontrollera att bältena inte har snott sig, kontrollera i synnerhet området vid barnets höft. INSTÄLLNING AV SITTDELENS LUTNING Bilbarnstolen kan fällas i 5 lägen. För att ändra på lutningen är det nödvändigt att dra spaken som sitter under sittdelen mot Dig (Figur 27) VARNING! Efter att den önskade lutningen har erhållits, ska Du först släppa spaken och därefter fortsätta att flytta på sittdelen tills det hör ett ”klick” som bekräftar att inkopplingen av spaken har skett. VARNING! Efter att den önskade lutningen har erhållits, ska Du alltid kontrollera att bältena är korrekt sträckta runt Bilbarnstolen. VARNING! Vid inställningarna ska Du försäkra Dig om att de rörliga delarna inte kommer i beröring med barnets kropp eller med andra barn som transporteras på bilens sittplats.

PLACERING AV BARNET I BILBARNSTOLEN - Innan barnet placeras i Bilbarnstolen ska Du trycka på knappen för bältesjusteringen och samtidigt ta tag i de två bältena på Bilbarnstolen under axelbanden och dra mot Dig så att de blir slaka (Figur 16) - Öppna Bilbarnstolens bälteslås (G) genom att trycka på den röda knappen (Figur 17), och dra bältena utåt. Nu är det möjligt att sätta barnet i Bilbarnstolen (Figur 18). VARNING! Kontrollera alltid att barnets kropp, när det sitter, ligger ordentligt an mot Bilbarnstolens rygg (Figur 19). - Placera grenbandet korrekt, ta tag i bältena, lägg bälteslåsets två låstungor ovanpå varandra (Figur 20-21) och skjut tillsammans in dem energiskt i bälteslåsets säte tills det hörs ett tydligt ”klick” (Figur 22). För att garantera säkerheten har de två låstungorna konstruerats på så sätt att det inte går att föra in endast en låstunga.

SKÖTSEL Rengöringen och skötsel får uteslutande utföras av en vuxen person. Rengöring av klädseln Bilbarnstolens klädsel kan tas av helt och hållet och tvättas för hand eller i maskin i 30°C. Följd de tvättråd som står på klädselns etikett. Använd inte repande rengöringsmedel eller lösningsmedel. Centrifugera inte klädseln och låt den torka utan att vrida ur vattnet. Om klädseln ska bytas ut får endast en av tillverkaren godkänd klädsel användas, eftersom den utgör en del av Bilbarnstolen som är väsentlig för helheten och således är en säkerhetsdetalj. VARNING! Bilbarnstolen får aldrig användas utan klädseln, för att inte äventyra dess säkerhet.

JUSTERING AV KUDDEN FÖR HUVUDSTÖD OCH AV BÄLTENA Huvudstödet och bältena kan justeras samtidigt på höjden i 6 olika lägen, med hjälp av den bakre knappen (L). VARNING! För en korrekt justering ska huvudstödet ställas in på så sätt att bältena kommer ut från ryggen vid barnets axelhöjd (Figur 23). För att utföra justeringen ska justeringsknappen som sitter bakom ryggen hållas intryckt (Figur 24) och samtidigt låter Du huvudstödet glida tills det önskade läget uppnås (Figur 25). Släpp nu knappen och flytta huvudstödet tills det hörs ett ”klick” som bekräftar att inkopplingen har skett. För att spänna Bilbarnstolens bälten på ett korrekt sätt drar Du i bältenas justeringband (Figur 26) tills de ligger an ordentligt mot barnets kropp. Efter att ha justerat bältena tar Du tag i axelbanden och drar dem nedåt. VARNING! Bältena ska vara ordenligt sträckta och ligga an mot barnet, men inte för mycket: vid axlarnas höjd ska det vara möjligt att föra in ett finger mellan bältet och barnet.

För att ta av klädseln är det nödvändigt att först dra ut bältena: - tryck på knappen för justering av bältena (Figur 16) och ta samtidigt tag i Bilbarnstolens två bälten under axelbanden - lossa säkerhetsbältet, genom att trycka på bälteslåsets röda knapp (Figur 17) - dra ut bältets två ändar från plattan (Figur 28). - dra bältena framifrån så att de dras ut från huvudstödet och från axelbanden (Figur 29) - ta av överdraget på huvudstödet och klädseln på Barnstolen. 56

För att på nytt montera klädseln och bältena är det nödvändigt att: - sätta tillbaks huvudstödets överdrag och Barnstolen klädsel. - föra in de två ändarna av bältet, först i klädselns slitsar (Figur 30) och därefter genom axelbanden och slitsarna på huvudstödet (Figur 31). - på nytt föra in de två ändarna av bältet i plattan (Figur 32) och kontrollera att både plattan och ändarna på nytt är i de lägen som visas i figur 33. VARNING! Kontrollera att bältena inte har snott sig! VARNING! Kontrollera att plattan alltid stöder korrekt i det avsedda utrymmet under sittdelen (Figur 34). Rengöring av delarna i plast och i metall För rengöringen av delarna i plast eller i lackerad metall används endast en fuktig duk. Använd inte repande rengöringsmedel eller lösningsmedel. Bilbarnstolens rörliga delar får inte på några villkor smörjas. Kontroll av att beståndsdelarna är i oskadat skick Det rekommenderas att regelbundet kontrollera att följande beståndsdelar är i oskadat skick och att de inte är slitna: • Klädsel: kontrollera att vadderingarna inte sticker ut och att det inte lossar några delar från dem. Kontrollera sömmarnas tillstånd. De ska vara hela. • Bälten: kontrollera att tyget inte har fransat sig på ett onormalt sätt, med påtaglig minskning av bältesbandets tjocklek vid justeringsbandet, grenbandet, på axlarnas förgreningar och i området för bältenas justeringsplatta. • Plastdetaljer: kontrollera förslitningen av alla delar i plast. De får inte uppvisa tydliga tecken på skador eller ha förlorat sin färg. VARNING! Om Bilbarnstolen skulle vara deformerad eller starkt sliten ska den ersättas, eftersom den kan ha förlorat sina ursprungliga säkerhetsegenskaper.

FÖR YTTERLIGARE INFORMATIONER: ARTSANA SPA Servizio Clienti (Kundtjänst) Via Saldarini Catelli, 1 22070 Grandate COMO-ITALIEN Telefonnummer utan markeringar: (0039) 800.188.898 www.chicco.com

Hur produkten ska förvaras När Barnstolen inte är installerad i bilen ska den förvaras på en torr plats, långt från värmekällor och skyddad mot damm, fukt och direkt solljus. 57
