KEY 1 X-PLUS - Cadeira auto infantil CHICCO - Manual de utilização gratuito

MANUAL DE UTILIZADOR KEY 1 X-PLUS CHICCO

Instruções De Utilização Pag. 34-38

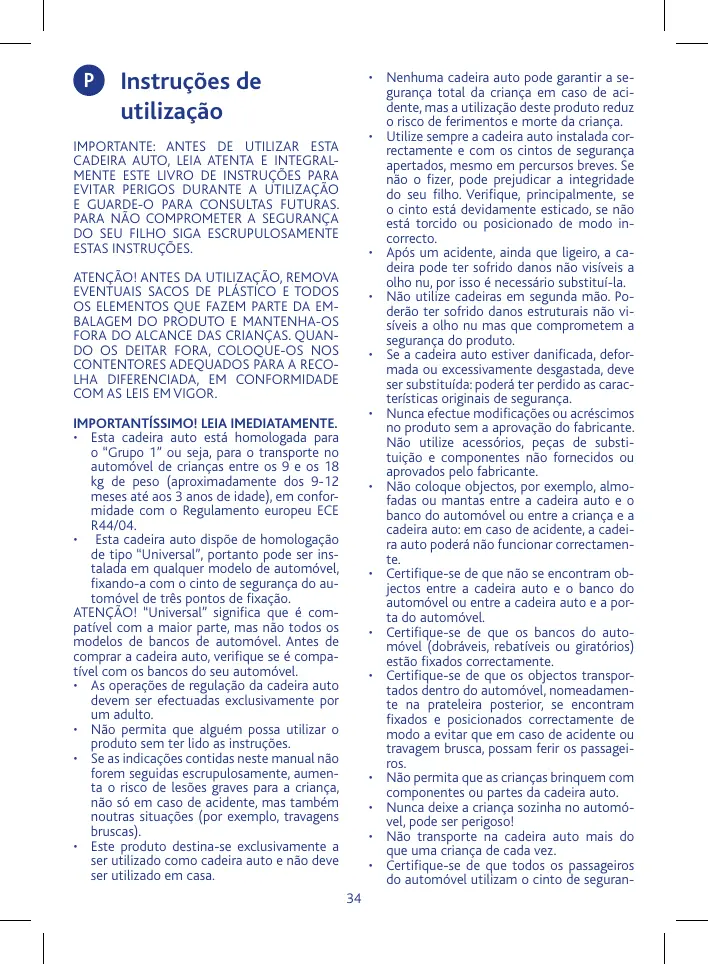

Instruções de utilização

• Nenhuma cadeira auto pode garantir a segurança total da criança em caso de acidente, mas a utilização deste produto reduz o risco de ferimentos e morte da criança.
• Utilize sempre a cadeira auto instalada correctamente e com os cintos de segurança apertados, mesmo em percursos breves. Se não o fizer, pode prejudicar a integridade do seu filho. Verifique, principalmente, se o cinto está devidamente esticado, se não está torcido ou posicionado de modo incorrecto.
• Após um acidente, ainda que ligeiro, a cadeira pode ter sofrido danos não visíveis a olho nu, por isso é necessário substituí-la.
• Não utilize cadeiras em segunda mão. Poderão ter sofrido danos estruturais não visíveis a olho nu mas que comprometem a segurança do produto.
• Se a cadeira auto estiver danificada, deformada ou excessivamente desgastada, deve ser substituída: poderá ter perdido as características originais de segurança.
• Nunca efectue modificações ou acréscimos no produto sem a aprovação do fabricante. Não utilize acessórios, peças de substituição e componentes não fornecidos ou aprovados pelo fabricante.
• Não coloque objectos, por exemplo, almofadas ou mantas entre a cadeira auto e o banco do automóvel ou entre a criança e a cadeira auto: em caso de acidente, a cadeira auto poderá não funcionar correctamente.
• Certifique-se de que não se encontram objectos entre a cadeira auto e o banco do automóvel ou entre a cadeira auto e a porta do automóvel.
• Certifique-se de que os bancos do automóvel (dobráveis, rebatíveis ou giratórios) estão fixados correctamente.
• Certifique-se de que os objectos transportados dentro do automóvel, nomeadamente na prateleira posterior, se encontram fixados e posicionados correctamente de modo a evitar que em caso de acidente ou travagem brusca, possam ferir os passageiros.
• Não permita que as crianças brinquem com componentes ou partes da cadeira auto.
• Nunca deixe a criança sozinha no automóvel, pode ser perigoso!
• Não transporte na cadeira auto mais do que uma criança de cada vez.
• Certifique-se de que todos os passageiros do automóvel utilizam o cinto de seguran-

IMPORTANTE: ANTES DE UTILIZAR ESTA

EVITAR PERIGOS DURANTE A UTILIZAÇÃO

DO SEU FILHO SIGA ESCRUPULOSAMENTE

ESTAS INSTRUÇÕES. ATENÇÃO! ANTES DA UTILIZAÇÃO, REMOVA EVENTUAIS SACOS DE PLÁSTICO E TODOS OS ELEMENTOS QUE FAZEM PARTE DA EMBALAGEM DO PRODUTO E MANTENHA-OS FORA DO ALCANCE DAS CRIANÇAS. QUANDO OS DEITAR FORA, COLOQUE-OS NOS CONTENTORES ADEQUADOS PARA A RECOLHA DIFERENCIADA, EM CONFORMIDADE COM AS LEIS EM VIGOR. IMPORTANTÍSSIMO! LEIA IMEDIATAMENTE.

• Esta cadeira auto está homologada para o “Grupo 1” ou seja, para o transporte no automóvel de crianças entre os 9 e os 18 kg de peso (aproximadamente dos 9-12 meses até aos 3 anos de idade), em conformidade com o Regulamento europeu ECE R44/04.
• Esta cadeira auto dispõe de homologação de tipo “Universal”, portanto pode ser instalada em qualquer modelo de automóvel, fixando-a com o cinto de segurança do automóvel de três pontos de fixação. ATENÇÃO! “Universal” significa que é compatível com a maior parte, mas não todos os modelos de bancos de automóvel. Antes de comprar a cadeira auto, verifique se é compatível com os bancos do seu automóvel.
• As operações de regulação da cadeira auto devem ser efectuadas exclusivamente por um adulto.
• Não permita que alguém possa utilizar o produto sem ter lido as instruções.
• Se as indicações contidas neste manual não forem seguidas escrupulosamente, aumenta o risco de lesões graves para a criança, não só em caso de acidente, mas também noutras situações (por exemplo, travagens bruscas).
• Este produto destina-se exclusivamente a ser utilizado como cadeira auto e não deve ser utilizado em casa.

ça, não só para a sua própria segurança, mas também porque durante a viagem, em caso de acidente ou travagem brusca, podem ferir a criança. ATENÇÃO! Durante as operações de regulação (do apoio da cabeça e dos cintos), certifique-se de que as partes móveis da cadeira auto não entram em contacto com o corpo da criança. Quando o veículo estiver em movimento, antes de efectuar qualquer operação de regulação relativa à cadeira auto ou ao posicionamento da criança, pare o veículo num local seguro. Certifique-se regularmente de que a criança não abre o fecho do cinto de segurança e de que não manipula a cadeira auto ou qualquer componente da mesma. Durante a viagem, evite dar à criança alimentos como chupa-chupas, gelados ou outros alimentos com pauzinho pois, em caso de acidente ou de travagem brusca, poderão feri-la. Durante viagens longas, é aconselhável parar frequentemente: a criança, sentada na cadeira auto, cansa-se facilmente e necessita de se mover. É aconselhável retirar a criança do automóvel pelo lado do passeio. Não remova as etiquetas e a marca do forro pois essa operação poderá danificar o próprio forro. Evite uma exposição prolongada da cadeira auto ao sol: pode causar a alteração da cor dos materiais e dos tecidos. Se o veículo tiver ficado parado ao sol, inspeccione cuidadosamente a cadeira auto, antes de sentar a criança; algumas partes poderão estar excessivamente quentes. Nesse caso, deve deixá-las arrefecer antes de sentar a criança, de modo a evitar queimaduras. Mesmo quando não transportar a criança, a cadeira auto deve estar fixada correctamente ou então deve ser guardada no porta-bagagem. Se a cadeira auto não estiver fixada correctamente pode constituir um perigo para os passageiros, no caso de acidente ou de travagens bruscas. A sociedade ARTSANA declina qualquer responsabilidade por um uso impróprio do produto e por uma utilização diferente da indicada nestas instruções. AVISO IMPORTANTE

1. Este é um dispositivo de retenção para

crianças, do tipo “Universal”, homologado segundo o Regulamento N°44, extensão série 04. É indicado para a utilização generalizada em veículos e compatível com a maior parte, mas não todos, os modelos de bancos de automóvel. 2. A perfeita compatibilidade é mais facilmente conseguida nos casos em que o fabricante do veículo declara no manual do mesmo que este prevê a instalação de dispositivos de retenção para crianças, do tipo “Universal”, para a faixa etária em questão.

3. Este dispositivo de retenção é classificado

como “Universal”, segundo critérios de homologação mais rigorosos do que em relação a modelos anteriores que não dispõem do presente aviso.

4. Indicado para a utilização em veículos

equipados com cinto de segurança com 3 pontos de fixação, estático ou com enrolador, homologado segundo o Regulamento UN/ECE N°16 ou outras normas standard equivalentes.

5. Em caso de dúvida, contacte o fabricante

do dispositivo de retenção ou o seu revendedor.

INSTRUÇÕES PARA A UTILIZAÇÃO

• Regras de utilização e requisitos relativos ao produto e ao banco do automóvel
• Instalação da cadeira auto no veículo
• Advertências para a correcta instalação da cadeira auto
• Colocação da criança na cadeira auto
• Regulação do apoio acolchoado da cabeça e dos cintos de segurança
• Regulação da inclinação da cadeira auto
• Manutenção COMPONENTES (Fig. 1-2-3) Fig. 1 (Parte da frente) A. Apoio acolchoado da cabeça B. Ranhuras para a passagem dos cintos C. Correias dos ombros D. Cintos de segurança da cadeira auto E. Botão para regulação dos cintos F. Correia de regulação dos cintos G. Dispositivo de fecho/abertura dos cintos H. Forro

I. Correia separadora de pernas acolchoada

J. Base da cadeira auto K. Assento da cadeira auto

recuá-lo o mais possível, compativelmente com o espaço disponível atrás e regulá-lo na posição mais vertical possível. Se o automóvel estiver equipado com regulador da altura do cinto de segurança, fixe-o na posição mais baixa. Em seguida, verifique se o regulador do cinto se encontra em posição recuada (ou no máximo alinhada) em relação ao encosto do banco do automóvel. Não é aconselhável instalar a cadeira auto no banco da frente se este estiver equipado com airbag frontal. No caso de instalar a cadeira auto em bancos equipados com airbag, consulte sempre o manual de instruções do veículo. ATENÇÃO! Nunca instale a cadeira auto num banco do automóvel equipado apenas com um cinto de segurança horizontal, com dois pontos de fixação (Fig. 6). Fig. 2 (Parte de trás) L. Botão de regulação do apoio da cabeça M. Etiqueta de homologação N. Placa de fixação dos cintos da cadeira auto Fig. 3 (Perfil) O. Patilha para a regulação do assento P. Bolsa porta-instruções Q. Guia de passagem da correia horizontal do cinto de segurança do automóvel R. Mola de bloqueio da correia diagonal do cinto de segurança do automóvel S. Etiqueta com as instruções para a instalação T Guia de passagem da correia diagonal do cinto de segurança do automóvel

REGRAS DE UTILIZAÇÃO RELATIVAS AO

PRODUTO E REQUISITOS NECESSÁRIOS

DO BANCO DO AUTOMÓVEL

ATENÇÃO! Respeite escrupulosamente as seguintes regras de utilização da cadeira auto e os requisitos necessários do banco do automóvel: caso contrário, comprometerá as condições de segurança.

• O peso da criança deverá ser entre 9 e 18 Kg.
• A cadeira auto pode ser instalada no banco da frente ao lado do passageiro (consulte o código da estrada para saber em que casos é permitida) ou em qualquer um dos bancos traseiros e deve ser sempre posicionada no sentido da marcha do veículo. Nunca instale esta cadeira auto em bancos virados lateralmente ou posicionados no sentido oposto ao da marcha (Fig. 4).
• A fixação da cadeira auto é permitida exclusivamente num banco do automóvel equipado com cinto de segurança de 3 pontos de fixação, estático ou com enrolador, homologado segundo o Regulamento UN/ECE 16 ou outras normas standard equivalentes (Fig. 5). ATENÇÃO! Com base nas estatísticas sobre os acidentes, geralmente os bancos de trás do veículo são mais seguros do que o banco da frente. Portanto é aconselhável instalar a cadeira auto num dos bancos de trás. Nomeadamente, o banco do meio que é considerado o mais seguro, por isso, se este estiver equipado com um cinto de segurança com 3 pontos de fixação, é neste banco que é aconselhável instalar a cadeira auto. Se a cadeira auto for instalada no banco da frente, para maior segurança, é aconselhável INSTALAÇÃO DA CADEIRA AUTO NO VEÍCULO ATENÇÃO! NUNCA FAÇA PASSAR O CINTO DE SEGURANÇA EM POSIÇÕES DIFERENTES DAS INDICADAS NESTE LIVRO DE INSTRUÇÕES: PODERÁ COMPROMETER A SEGURANÇA DO SEU FILHO! As passagens para os cintos de segurança estão sinalizadas na cadeira auto com os elementos de cor vermelha. Atenção! Estas instruções referem-se, tanto no texto como nos desenhos, à instalação num banco traseiro do lado direito. Para instalar a cadeira auto noutras posições, efectue a mesma sequência de operações.

1. Coloque a cadeira auto no lugar escolhido.

ATENÇÃO! Certifique-se de que não haja objectos entre a cadeira auto e o banco nem entre a cadeira auto e a porta do automóvel.

2. Recline completamente o encosto da cadeira auto, puxando para si a patilha (O)

que se encontra por baixo da cadeira auto (Fig. 7).

3. Puxe o cinto de segurança do automóvel,

fazendo-o passar no espaço existente entre o encosto e a base da cadeira auto (Fig. 8).

4. Passe a correia horizontal do cinto de segurança do automóvel por baixo das guias

específicas para o efeito (Fig. 9).

5. Puxe-a do outro lado da cadeira auto e

aperte-a no fecho do cinto de segurança do automóvel (Fig. 10).

6. Abra a mola de bloqueio do cinto (R) que

se encontra do mesmo lado do fecho do cinto de segurança, premindo a respectiva

Para garantir maior segurança, as duas linguetas foram estudadas de modo a impedir o fecho do cinto com apenas uma lingueta introduzida. patilha (Fig. 11).

7. Introduza a correia diagonal do cinto de

segurança na mola de bloqueio, posicionando-a exactamente conforme indicado na figura Fig. 12. Solte a mola (R) que ficará fechada automaticamente.

8. Puxe com muita força pela correia diagonal

do cinto de segurança, fazendo com que a cadeira auto fique bem encostada ao banco do automóvel (Fig. 13), se for necessário faça força com um joelho dentro da cadeira auto.

9. Faça passar a parte superior da correia

diagonal do cinto dentro da guia T, posicionando-a exactamente conforme indicado na figura 14. 10.Puxe o cinto com firmeza no sentido indicado na figura 14, para esticar bem a última parte do cinto. 11.Certifique-se de que a cadeira auto ficou instalada correctamente (Fig. 15).

REGULAÇÃO DO APOIO ACOLCHOADO DA

CABEÇA E DO CINTO DE SEGURANÇA A altura do apoio da cabeça e do cinto de segurança pode ser regulada simultaneamente em 6 diferentes posições, utilizando para o efeito o botão existente atrás do encosto (L). Atenção! Para uma correcta regulação, o apoio da cabeça deve estar posicionado de modo a que a altura das correias do cinto, no encosto, esteja à mesma altura dos ombros da criança (Fig. 23). Para efectuar a regulação, mantenha premido o botão de regulação, que se encontra atrás do encosto (Fig. 24) e simultaneamente faça deslizar o apoio da cabeça até atingir a posição desejada (Fig. 25); solte o botão e empurre o apoio da cabeça até ouvir um estalido que confirma que ficou bem bloqueado. Para esticar as correias do cinto da cadeira auto, puxe a correia de regulação (Fig. 26) até as correias ficarem bem aderentes ao corpo da criança. Depois de ter esticado as correias do cinto, segure nas correias dos ombros e puxe-as para baixo. ATENÇÃO! O cinto deve estar bem esticado e aderente ao corpo da criança mas não excessivamente. À altura dos ombros deve ser possível introduzir um dedo entre o cinto e o corpo da criança. ATENÇÃO! Certifique-se sempre de que o cinto de segurança não está torcido e controle de modo especial a zona do abdómen da criança.

ADVERTÊNCIAS PARA UMA CORRECTA

INSTALAÇÃO DA CADEIRA AUTO

ATENÇÃO! Para não comprometer a segurança, depois da instalação, verifique SEMPRE se: - O cinto de segurança do automóvel não está torcido. - O cinto de segurança está bem esticado. - No final destas operações a cadeira auto deve estar bem encostada ao banco do automóvel; se assim não for, repita as operações de instalação. COLOCAÇÃO DA CRIANÇA NA CADEIRA AUTO - Antes de colocar a criança na cadeira auto, prima o botão de regulação do cinto e, simultaneamente, segure abaixo dos protectores, nas duas correias dos ombros do cinto da cadeira auto e puxe-as para si, para as folgar (Fig. 16). - Abra o fecho (G) do cinto da cadeira auto, premindo o botão vermelho (Fig. 17) e afaste as correias dos ombros para ambos os lados, puxando-as para o exterior. Agora é possível colocar a criança na cadeira auto (Fig. 18). Atenção! Certifique-se sempre de que o corpo da criança está bem aderente ao encosto da cadeira auto (Fig. 19). Posicione correctamente a correia separadora de pernas, segure nas correias do cinto, sobreponha as duas linguetas (Fig. 20-21) e encaixe-as, com firmeza, dentro do fecho, até ouvir um estalido (Fig. 22). REGULAÇÃO DA INCLINAÇÃO DA CADEIRA AUTO A cadeira auto dispõe de 5 posições de inclinação. Para regular a inclinação é necessário puxar para si a patilha que se encontra por baixo da cadeira auto (Fig. 27). ATENÇÃO! Depois de ter reclinado a cadeira conforme desejado, solte a patilha e mova a cadeira auto até ouvir um estalido que confirma o bloqueio da patilha. ATENÇÃO! Depois de ter reclinado a cadeira conforme desejado, certifique-se sempre de que os cintos de segurança do automóvel estão esticados correctamente sobre a cadeira auto. ATENÇÃO! Durante as operações de regulação certifique-se de que as partes móveis da

cadeira auto não entram em contacto com o corpo da criança que está sentada na cadeira ou de outras crianças transportadas no automóvel. ATENÇÃO! Verifique sempre se a placa está apoiada correctamente no específico compartimento inferior do assento da cadeira auto (Fig. 34). MANUTENÇÃO As operações de limpeza e manutenção devem ser efectuadas exclusivamente por um adulto. Limpeza dos componentes de plástico e de metal Para a limpeza dos componentes de plástico ou de metal esmaltado, utilize exclusivamente um pano húmido. Nunca utilize detergentes abrasivos ou solventes. As partes móveis da cadeira auto não devem, de modo algum, ser lubrificadas. Limpeza do forro da cadeira auto O forro da cadeira auto é completamente removível e lavável. Para o limpar, siga as instruções indicadas na etiqueta do forro. Nunca utilize detergentes abrasivos ou solventes. Não centrifugue o forro e estenda-o sem o torcer. O forro pode ser substituído, exclusivamente por outro aprovado pelo fabricante, pois constitui parte integrante da cadeira auto e portanto é um elemento de segurança. ATENÇÃO! A cadeira auto nunca deve ser utilizada sem o forro, para não comprometer a segurança da criança. Controlo do estado de desgaste dos componentes Recomenda-se que verifique regularmente a integridade e o estado de desgaste dos seguintes componentes:

• Forro: certifique-se de que as partes acolchoadas não se estejam a desfazer e que não estejam a sair para fora do revestimento. Verifique o estado das costuras que devem estar intactas.
• Cintos: verifique se o material têxtil se encontra desfiado e se existe uma redução evidente da espessura das correias do cinto na zona da correia de regulação, entre as pernas, nas correias dos ombros e na zona da placa de regulação das correias do cinto.
• Materiais plásticos: verifique o estado de desgaste de todos os componentes de plástico que não devem apresentar sinais evidentes de deterioração nem desbotamento. ATENÇÃO! Se a cadeira auto estiver danificada, deformada ou excessivamente desgastada, deve ser substituída: poderá ter perdido as características originais de segurança. Para retirar o forro é necessário remover antes o cinto: - prima o botão de regulação do cinto (Fig.16) e simultaneamente puxe as duas correias do cinto da cadeira auto abaixo dos protectores dos ombros; - abra o cinto de segurança, premindo o botão vermelho do fecho (Fig. 17); - retire da placa as duas extremidades das correias (Fig. 28); - puxe as correias pela parte da frente da cadeira auto e retire-as do apoio da cabeça e dos protectores das correias dos ombros (Fig. 29); - remova o revestimento do apoio da cabeça e o forro da cadeira auto. Para voltar a colocar o forro limpo e o cinto é necessário: - reposicionar o revestimento do apoio da cabeça e o forro da cadeira auto; - introduzir as duas extremidades das correias do cinto, primeiro, nas ranhuras do forro (Fig. 30), e depois, através dos protectores das correias dos ombros e das ranhuras do apoio da cabeça (Fig. 31). - introduzir novamente as duas extremidades das correias do cinto na placa (Fig. 32) e verificar se a placa e as duas extremidades das correias se apresentam conforme indicado na Fig. 33. ATENÇÃO! Certifique-se sempre de que as correias do cinto não estão torcidas. Conservação do produto Quando a cadeira auto não estiver instalada no veículo, recomenda-se que a guarde num local seco, longe de fontes de calor e ao abrigo do pó, humidade e luz solar directa. PARA MAIS INFORMAÇÕES: Farsana Portugal, S.A Atendimento ao Consumidor R. Humberto Madeira, no 9 Queluz de Baixo 2730-097 BARCARENA Telefone: 21 434 78 00 Site: www.chicco.com
