MANUAL DE UTILIZARE EWS Intro 186301 HAMA

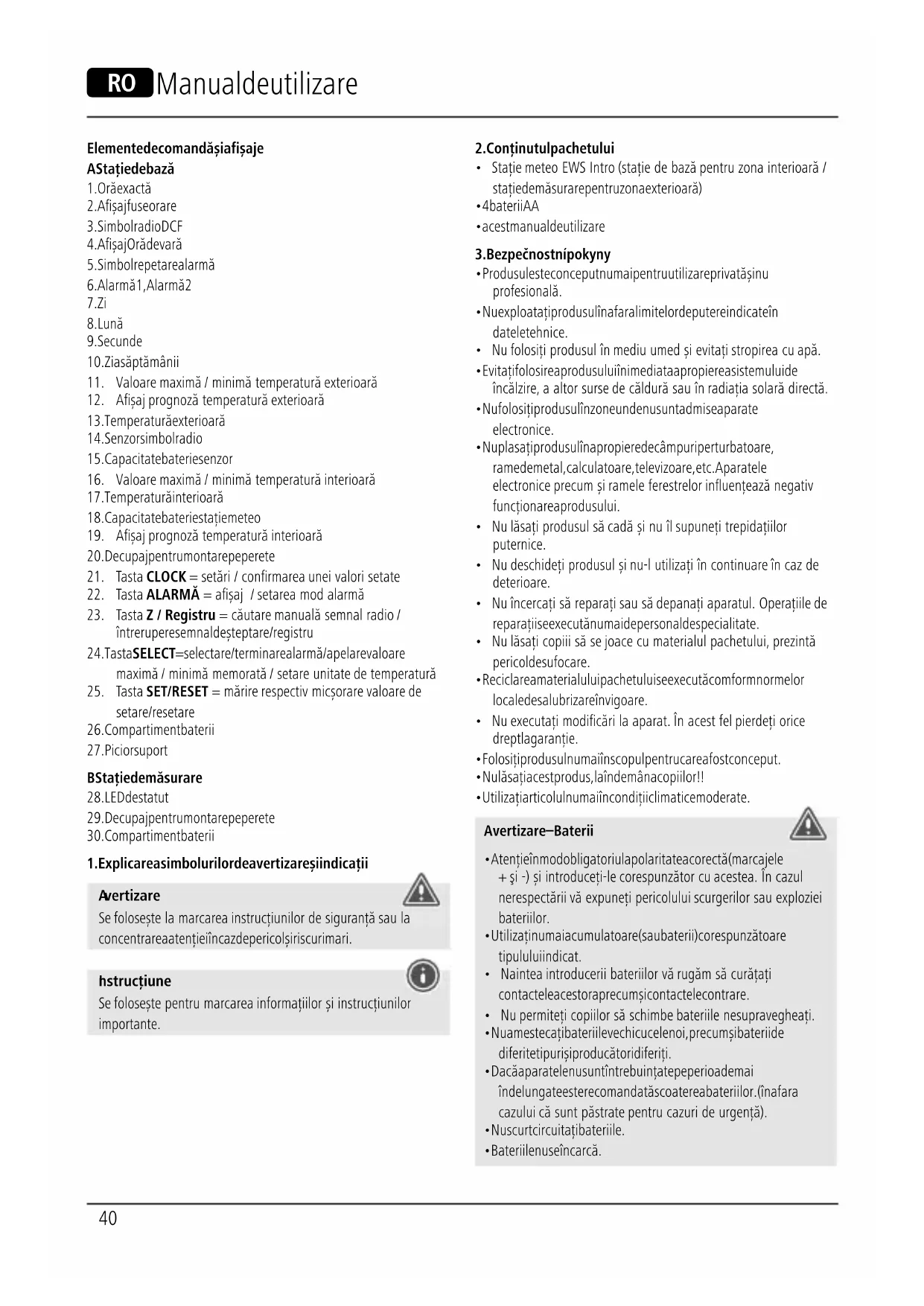

5. Simbol repetare alarmă

6. Alarmă 1, Alarmă 2

11. Valoare maximă / minimă temperatură exterioară

12. Așaj prognoză temperatură exterioară

13. Temperatură exterioară

16. Valoare maximă / minimă temperatură interioară

17. Temperatură interioară

18. Capacitate baterie stație meteo

19. Așaj prognoză temperatură interioară

20. Decupaj pentru montare pe perete

21. Tasta CLOCK = setări / conrmarea unei valori setate

22. Tasta ALARMĂ = așaj / setarea mod alarmă

23. Tasta Z / Registru = căutare manuală semnal radio /

întrerupere semnal deșteptare / registru

24. Tasta SELECT = selectare / terminare alarmă / apelare valoare

maximă / minimă memorată / setare unitate de temperatură

25. Tasta SET/RESET = mărire respectiv micșorare valoare de

B Stație de măsurare

29. Decupaj pentru montare pe perete

30. Compartiment baterii

1. Explicarea simbolurilor de avertizare și indicații

vertizare Se folosește la marcarea instrucțiunilor de siguranță sau la concentrarea atenției în caz de pericol și riscuri mari.

nstrucțiune Se folosește pentru marcarea informațiilor și instrucțiunilor importante.

2. Conținutul pachetului

• Stație meteo EWS Intro (stație de bază pentru zona interioară / stație de măsurare pentru zona exterioară)

• Produsul este conceput numai pentru utilizare privată și nu profesională.

• Nu exploataţi produsul în afara limitelor de putere indicate în datele tehnice.

• Nu folosiți produsul în mediu umed și evitați stropirea cu apă.

• Evitaţi folosirea produsului în imediata apropiere a sistemului de încălzire, a altor surse de căldură sau în radiația solară directă.

• Nu folosiţi produsul în zone unde nu sunt admise aparate electronice.

• Nu plasați produsul în apropiere de câmpuri perturbatoare, rame de metal, calculatoare, televizoare, etc. Aparatele electronice precum și ramele ferestrelor inuențează negativ funcționarea produsului.

• Nu lăsați produsul să cadă și nu îl supuneți trepidațiilor puternice.

• Nu deschideți produsul și nu-l utilizați în continuare în caz de deterioare.

• Nu încercaţi să reparaţi sau să depanaţi aparatul. Operaţiile de reparaţii se execută numai de personal de specialitate.

• Nu lăsați copiii să se joace cu materialul pachetului, prezintă pericol de sufocare.

• Reciclarea materialului pachetului se execută comform normelor locale de salubrizare în vigoare.

• Nu executaţi modicări la aparat. În acest fel pierdeţi orice drept la garanţie.

• Folosiți produsul numai în scopul pentru care a fost conceput.

• Nu lăsați acest produs, la îndemâna copiilor!!

• Utilizați articolul numai în condiții climatice moderate. Avertizare – Baterii

• Atenţie în mod obligatoriu la polaritatea corectă (marcajele + şi -) și introduceți-le corespunzător cu acestea. În cazul nerespectării vă expuneți pericolului scurgerilor sau exploziei bateriilor.

• Utilizaţi numai acumulatoare (sau baterii) corespunzătoare tipulului indicat.

• Naintea introducerii bateriilor vă rugăm să curățați contactele acestora precum și contactele contrare.

• Nu permiteți copiilor să schimbe bateriile nesupravegheați.

• Nu amestecați bateriile vechi cu cele noi, precum și baterii de diferite tipuri și producători diferiți.

• Dacă aparatele nu sunt întrebuințate pe perioade mai îndelungate este recomandată scoaterea bateriilor. (în afara cazului că sunt păstrate pentru cazuri de urgență).

• Nu scurtcircuitați bateriile.

• Bateriile nu se încarcă. M Manual de utilizare41 Avertizare – Baterii

• Nu aruncați bateriile în foc.

• Păstraţi bateriile astfel încât să nu e la îndemâna copiilor.

• Bateriile nu se deschid, nu se deteriorează, nu se înghit și nu se aruncă în mediul înconjurător. Pot conține metale grele și toxice, nocive mediului înconjurător.

• Îndepărtați și salubrizați imediat bateriile folosite din produs.

• Evitați depozitarea, încărcarea și folosirea la temperaturi extreme și presiune foarte scăzută a aerului (de ex. la înălțimi mari).

4. Punerea în funcțiune

nstrucțiune Aveți ca grijă ca la punerea în funcțiune să introduceți mai întâi bateriile în stația de măsurare, iar pe urmă în stația de bază. Stație de măsurare

• Deschideți compartimentul bateriilor (30) și îndepărtați întrerupătorul de contact.

• Închideți compartimentului bateriilor.

• LED-ul de statul luminează. Stație de bază

• Deschideți compartimentul bateriilor (26) și îndepărtați întrerupătorul de contact.

• Închideți compartimentului bateriilor.

4.2 Înlocuirea bateriilor

nstrucțiune – înlocuirea bateriilor

• Aveți în vedere faptul că după ecare înlocuire a bateriilor stației de măsurare sau ale stației de bază trebuie efectuată o resincronizare.

• Pentru aceasta, scoateți bateriile celeilalte stații și introduceți-le din nou sau dacă este nevoie, înlocuiți-le și pe acestea. Stație de măsurarev

• Dacă se așează simbolul (lângă temperatura exterioară (13)), înlocuiți cele două baterii AA de la stația de măsurare cu două baterii noi.

• Deschideți compartimentul bateriilor (30), scoateți și salubrizați bateriile folosite și introduceți două baterii noi AA cu polaritatea corectă. Închideți compartimentului bateriilor. Stație de bază

• Dacă se așează simbolul (lângă temperatura interioară (17)), înlocuiți cele două baterii AA din stația de bază cu baterii noi.

• Deschideți compartimentul bateriilor (26), scoateți și salubrizați bateriile folosite și introduceți două baterii noi AA cu polaritatea corectă. Închideți compartimentului bateriilor.

nstrucțiune – montaj

• Se recomandă ca stația de bază și stația de măsurare să e așezate mai întâi pe locurile de amplasare dorite, fără realizarea montajului, și să se efectueze toate setările după cum este descris în secțiunea 6. Funcţionare.

• Montați stația/stațiile numai după setarea corectă și o conexiune radio stabilă.

• Raza de acțiune a transmisiei radio între stația de măsurare și stația de bază este de până la 30 m pe teren deschis.

• Asigurați-vă înaintea montajului ca transmisia radio să nu e inuențată de semnale perturbatoare sau obstacole precum clădiri, arbori, vehiculele, linii de înaltă tensiune ș.a.

• Pentru evitarea distorsiunilor de transmitere nu utilizați în apropiere aparate fără r cu aceeași frecvență (433 MHz)

• Înaintea montajului nal asigurați-vă că recepția este sucientă între locurile de plasare dorite.

• La montajul stației de măsurare plasarea trebuie să e protejată împotriva acțiunii directe a soarelui și ploii.

• Înălțimea standard internațională pentru măsurarea temperaturii aerului este de 1,25 m (4 ft) deasupra solului.

• Pentru instalare, procurați-vă din comerțul de specialitate materialele speciale, respectiv adecvate pentru montajul pe peretele prevăzut.

• Asigurați-vă că nu va montată nicio componentă defectă sau deteriorată.

• În timpul montajului, nu acționați niciodată cu brutalitate și nu faceți niciodată uz de forță. Acestea pot produce deteriorări ale produsului.

• Înainte de montaj, vericați dacă peretele prevăzut este potrivit pentru greutatea respectivă și asigurați-vă ca la locul montajului să nu e re electrice, țevi de apă, gaze sau alte cabluri/conducte.

• Nu montați produsul deasupra locurilor unde sunt oameni.

• Cu ajutorul piciorului suport (27) plasați stația de bază pe o suprafață plană.

• Alternativ,cu ajutorul decupajului de pe spate (20), puteți monta stația de bază pe un perete.

5.2 Stație de măsurare

• Și stația de măsurare se poate plasa pe o suprafață plană în zona exterioară.

• Cu ajutorul decupajului (29) se recomandă montarea stației de măsurare stabil și sigur pe un perete exterior.

• Fixați diblurile, șuruburile, cuiele etc. în peretele prevăzut în aceste sens.

• Agățați stația de bază / de măsurare cu ajutorul decupajului (29).42

6.1 Conexiune cu stația de măsurare

• După introducerea bateriilor stația de bază caută automat o conexiune cu stația de măsurare și semnalul radio.

• Primul proces de căutare al stației de măsurare poate dura până la 3 minute, al semnalului radio până la 7 minute.

• Dacă 3 minute stația de bază nu recepționează semnal de la stația de măsurare, începe automat cu căutarea semnalului radio.

• În timpul căutării luminează intermitent simbolurile corespunzătoare: Conexiune cu stația de măsurare, conexiune cu semnalul DCF

• Evitați orice acționare a tastelor în acest interval de timp! În caz contrar pot apărea erori sau inexactități ale valorilor și transmisiei acestora.

• Nu modicați poziția stației de bază în timpul proceselor de căutare.

• Prin așarea datele de măsurare pentru interior (17) și exterior (13) procedura este nalizată.

6.2 Setări de bază și setări manuale

Setare automată conform semnalului DCF

• După prima pornire a stației de bază și transmisia reușită între stația de bază și stația de măsurare, ceasul începe automat căutarea unui semnal DCF. În timpul procesului de căutare, simbolul radio luminează intermitent Așaj Căutare semnal DCF Așaj intermitent Activ Așaj permanent Succes - Se recepționează semnal Nicio așare Inactiv

• Dacă și după repetarea căutării nu se recepționează nici un semnal, pentru pornirea căutării manuale a semnalului DCF apăsați cca 3 secunde tasta Z / Registru (23). Simbolul radio DCF (3) începe să lumineze intermitent.

ndicație – Setare oră exactă

• Procesul poate dura până la 10 minute. Dacă se ratează, căutarea se încheie și se repetată la următoarea oră xă. Simbolul radio DCF (3) se stinge.

• Puteți efectua setarea manuală a orei exacte și datei.

• În continuare ceasul caută automat în ecare zi (între 02.00 - 04.00 și 05:00 - 06:00) semnalul DCF. Când s-a reușit recepționarea semnalului, ora exactă și data setate manual se sincronizează.

ndicație – Oră de vară Ceasul trece automat la ora de vară. Atâta timp cât ora de vară este activă, pe display se așează

• Pentru a efectua consecutiv următoarele setări apăsați cca 3 secunde tasta CLOCK (21):

• Format orar 12 sau 24

• Limbă pentru zi a săptămânii (GE = Germană, FR = Franceză, ES = Spaniolă, IT = Italiană, EN = Engleză)

• Zi Pentru alegerea setărilor apăsați tasta SET/RESET (25). Prin tasta CLOCK (21) conrmați introducerile.

• Semnalul DCF poate recepționat pe spații vaste, corespunde însă întotdeauna timpului CET care este valabil în Germania. Aveți în vedere faptul că în țările cu alt fus orar trebuie luat în considerație decalajul orar.

• Dacă vă aați la Moscova, acolo este deja cu 3 ore mai târziu decât în Germania. De aceea, setați la fusul orar +3. După recepționarea semnalului DCF, ceasul se reglează automat, în raport cu ora exactă setată manual, cu 3 ore mai târziu. Ceas deșteptător

• Pentru setarea orei de deșteptare al alarmei așate apăsați cca 3 secunde tasta ALARMĂ (22). Așajul pentru ore începe să lumineze intermitent.

• Pentru setarea orei de deșteptare apăsați tasta SET/RESET (25) și conrmați prin apăsarea tastei ALARMĂ (22). Așajul pentru minute începe să lumineze intermitent.

• Repetați acest proces pentru minutele timpului de deșteptare.

• Pentru setarea alarmei 2 repetați întregul proces.

• Dacă timp de 25 secunde nu se introduc nici un fel de date, regimul de setare se părăsește automat.

• Pentru așarea primei ore de deșteptare apăsați o dată tasta ALARMĂ (22). Pentru așarea celei de-a doua ore de deșteptare apăsați încă o dată tasta ALARMĂ (22).

• Pentru activarea primei alarme apăsați o dată tasta SET/RESET (25). Pentru activarea celei de-a doua alarme apăsați încă o dată tasta SET/RESET (25). Pentru activarea ambelor alarme apăsați a treia oară tasta SET/RESET (25).

• O alarmă activă se așează prin simbolul corespunzător

• Pentru a dezactiva alarma zilnică, apăsați în mod repetat tasta SET/RESET (25). Simbolul alarmei

• La declanșarea deșteptătorului apare simbolul alarmei și se emite un semnal acustic.

• Pentru terminarea alarmei apăsați SELECT (24), SET/RESET (25), ALARMĂ (22) sau CLOCK (21). În caz contrar se oprește automat după 2 minute.

ndicație – Funcție de repetare a alarmei

• Pentru activarea funcției de repetare a alarmei, apăsați tasta Z / Registru (23) în timpul semnalului de deșteptare. Pe display încep să lumineze intermitent simbolurile de repetare al alarmei

. Semnalul de deșteptare se întrerupe pentru cca 5 minute și este redeclanșat ulterior.

• Pentru oprirea funcției de repetare a alarmei și astfel și alarma apăsați tasta SELECT (24). Temperatură (Celsius / Fahrenheit)

• Apăsați și țineți apăsată tasta SELECT (24).

• Pentru a alterna între între °C și °F la așarea temperaturii, apăsați tasta SET/RESET (25).

• Pentru conrmare apăsați tasta SELECT (24).

• Stația meteo arată tendința temperaturii exterioare și interioare, dezvoltarea probabilă a acestor valori în următoarele ore. Așaj Tendință Crescătoare Constantă Descrescătoare

6.3 Valorile maxime și minime ale temperaturii

• Stația de bază memorează automat valorile maxime și minime ale temperaturii exterioare și interioare.

• Prin apăsare unică a tastei SELECT (24) se așează valorile maxime. Prin apăsarea repetată a tastei SELECT (24) se așează valorile minime.

• Pentru a ajunge la vizualizarea standard apăsați a treia oară tasta.

7. Întreţinere şi revizie

Curățați acest produs numai cu o cârpă fără scame, puțin umedă și nu folosiți detergenți agresivi. Aveți grijă să nu intre apă în produs. Nu introduceți niciodată stația meteo sau senzorul în apă. Evitați stropirea cu apă.

8. Excludere de garanție

Hama GmbH & Co KG nu îşi asumă nici o răspundere sau garanție pentru pagube cauzate de montarea, instalarea sau folosirea necorespunzătoare a produsului sau nerespectarea instrucțiunilor de folosire sau/și a instrucțiunilor de siguranță.

Stație de bază Stație de măsurare Alimentare cu curent 3,0 V 2 x baterii AA 3,0 V 2 x baterii AA La temperaturi exterioare sub 0°C/ 32°F, pentru senzorii de exterior se recomandă baterii litiu de mărime AA. Domeniu de măsurare Temperatură 0°C – 50°C 32°F – 122°F -20°C – +60°C - 4°F - +140°F Trepte de măsurare 0,1°C / 32,2°F 0,1°C / 32,2°F Ceas radio comandat DCF Da Nu Funcție de deșteptare Da Nu Max. Putere emisie 20,5 µW Max. Număr stații de măsurare

Frecvența 433 MHz Rază de acțiune ≤ 30 m

10. Declarație de conformitate

Prin prezenta, Hama GmbH & Co KG, declară că tipul de echipamente radio [00186301] este în conformitate cu Directiva 2014/53/UE. Textul integral al declarației UE de conformitate este disponibil la următoarea adresă internet: www.hama.com->00186301-> Downloads. Puterea maximă 0,021 mW44 Ovládací prvky a indikace A Základna
