MANUAL DE UTILIZARE HTD8813 BabyOno

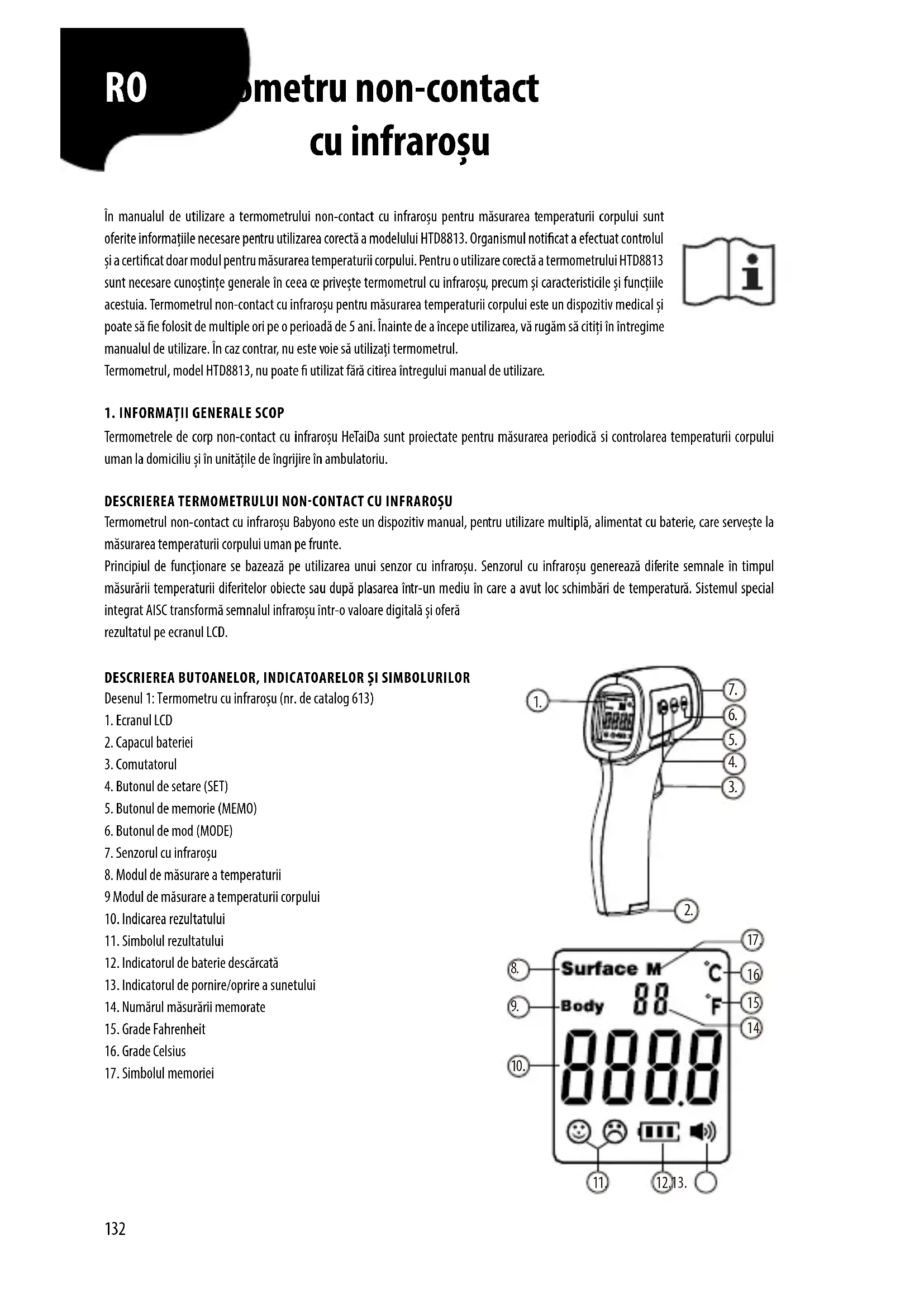

217 Hz132 În manualul de utilizare a termometrului non-contact cu infraroșu pentru măsurarea temperaturii corpului sunt oferite informațiile necesare pentru utilizarea corectă a modelului HTD8813. Organismul noticat a efectuat controlul și a certicat doar modul pentru măsurarea temperaturii corpului. Pentru o utilizare corectă a termometrului HTD8813 sunt necesare cunoștințe generale în ceea ce privește termometrul cu infraroșu, precum și caracteristicile și funcțiile acestuia. Termometrul non-contact cu infraroșu pentru măsurarea temperaturii corpului este un dispozitiv medical și poate să e folosit de multiple ori pe o perioadă de 5 ani. Înainte de a începe utilizarea, vă rugăm să citiți în întregime manualul de utilizare. În caz contrar, nu este voie să utilizați termometrul. Termometrul, model HTD8813, nu poate utilizat fără citirea întregului manual de utilizare.

1. INFORMAII GENERALE SCOP

Termometrele de corp non-contact cu infraroșu HeTaiDa sunt proiectate pentru măsurarea periodică si controlarea temperaturii corpului uman la domiciliu și în unitățile de îngrijire în ambulatoriu.

DESCRIEREA TERMOMETRULUI NONCONTACT CU INFRAROȘU

Termometrul non-contact cu infraroșu Babyono este un dispozitiv manual, pentru utilizare multiplă, alimentat cu baterie, care servește la măsurarea temperaturii corpului uman pe frunte. Principiul de funcționare se bazează pe utilizarea unui senzor cu infraroșu. Senzorul cu infraroșu generează diferite semnale în timpul măsurării temperaturii diferitelor obiecte sau după plasarea într-un mediu în care a avut loc schimbări de temperatură. Sistemul special integrat AISC transformă semnalul infraroșu într-o valoare digitală și oferă rezultatul pe ecranul LCD.

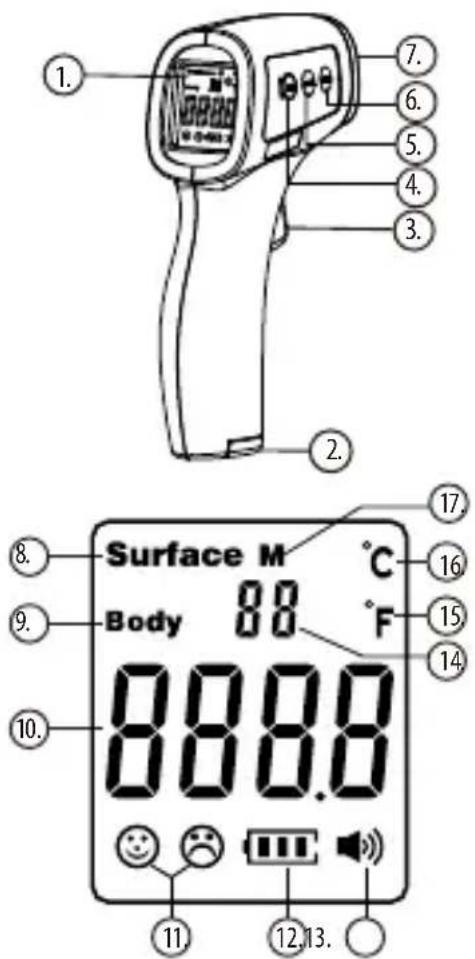

4. Butonul de setare (SET)

5. Butonul de memorie (MEMO)

6. Butonul de mod (MODE)

7. Senzorul cu infraroșu

8. Modul de măsurare a temperaturii

9 Modul de măsurare a temperaturii corpului

10. Indicarea rezultatului

11. Simbolul rezultatului

12. Indicatorul de baterie descărcată

13. Indicatorul de pornire/oprire a sunetului

14. Numărul măsurării memorate

17. Simbolul memoriei

Unitatea de măsură °C / °F Mod de funcționare Mod de reglare (măsurarea temperaturii corpului) Mod direct (măsurarea temperaturii la suprafață) Loc de măsurare Frunte Intr-un loc de referință pe corp Suplimentar Intervalul nominal al rezultatului Măsurarea temperaturii corpului: 34,0 °C ~ 43,0 °C / 93,2 °F ~ 109,4 °F Măsurarea temperaturii suprafețelor: 0 °C ~ 100 °C / 32 °F ~ 212 °F Interval de măsurare: Modul de măsurare a temperaturii corpului: 34,0 °C ~ 43,0 °C / 93,2 °F ~ 109,4 °F Modul de măsurare a temperaturii suprafeței: 0 °C ~ 100 °C / 32 °F ~ 212 °F Acuratețe laborator Modul de măsurare a temperaturii corpului 34,0 °C ~ 34,9~°C ± 0,3 °C / 93,2 °F ~ 94,8 °F ± 0,5 °F 35,0 °C ~ 42,0 °C ± 0,2 °C / 95,0 °F ~ 107,6 °F ± 0,4 °F 42,1 °C ~ 43,0 °C ± 0,3 °C / 107,8 °F ~ 109,4 °F ± 0,5 °F Modul de măsurare a temperaturii suprafețelor: ± 2 °C / ± 3,6 °F Rezoluția imaginii 0,1 °C / 0,1 °F Iluminare în trei culori (semnificația culorilor) 35,5 °C ~ 37,3 °C / 95,9 °F ~ 99,1 °F – verde (temperatură normală) 37,4 °C ~ 38,0 °C (stare de avertizare) / 99,3 °F ~ 100,4 °F – galbenă (stare subfebrilă) 38,1 °C ~ 43,0 °C / 100,6 °F ~ 109,4 °F – roșu (febră ridicată) Atenție:

1. Funcția de iluminare în culori diferite funcționează doar în modul de măsurare a

temperaturii corpului.

2. În timpul măsurării temperaturii suprafețelor ecranul este întotdeauna iluminat în verde.

3. În modul de măsurare a temperaturii corpului (34,0 ~ 35,4 °C) ecranul este iluminat în verde

Timpul de oprire automată ≤ 18 s Timpul de efectuare a măsurării ≤ 2 s Distanța de la locul măsurării 1 cm ~ 5 cm Capacitatea memoriei 50 Alimentarea necesară Baterie 2 baterii alcaline 1,5 V tip AAA (IEC tip LR03) Intervalul tensiunii de funcționare 2,6 ~ 3,6 V Condițiile de mediu Condițiile de funcționare Temperatura de funcționare: 15 °C ~ 40 °C (59 °F ~ 104 °F), umiditate relativă ≤ 85%, presiunea atmosferică 70 ~106 kPa Condiții în timpul Temperatura de depozitare -20 °C ~ +55 °C (-4 °F ~ +131 °F), transportului și de depozitare umiditate relativă ≤ 93%, presiunea atmosferică 70 ~106 kPa Dimensiuni și masa Masa (fără baterii) 90 g Dimensiuni Lungime 138mm x lățime 95mm x înă lțime 40mm În conformitate cu prevederile Domeniul de aplicare În conformitate cu prevederile Clasificarea dispozitivelor Norma de siguranță EN 60601-1: 2006+A1:2013, EN 60601-1-2:2015 Tipl de protecție Dispozitive alimentate intern (cu baterie) Grad de protecție Nu există părți aplicate Etichetare panou frontal și carcasă EN ISO15223-1:2016 Temperatură EN ISO80601-2-56:2017 Îngrijire medicală la domiciliu EN 60601-1-11:2015 Clasificare privind siguranța ECHIPAMENTULUI ELECTROMEDICAL Protecție împotriva șocurilor electrice Echipament electromedical cu alimentare internă Parte aplicată Nu există părți aplicate Protecție împotriva pătrunderii dăunătoare a apei sau a particulelor IP22 Mod de operare Operare continuă Notă: Nu este destinat pentru sterilizare. A nu se utiliza într-un MEDIU BOGAT ÎN OXIGEN134 VALORILE CALCULATE ALE INDICATORILOR ÎN CONFORMITATE CU STANDARDUL ISO 80601-2-56 Notă: Valoarea de mai sus este calculată pe baza datelor clinice HTD8818A.

Atenție: Termometrul de corp non-contact cu infraroșu necesită alimentare cu baterii. Bateriile descărcate trebuie înlocuite cu unele noi.

1) Pentru a deschide, scoateți capacul bateriei din partea de jos a termometrului.

2) Introduceți două baterii AAA, acordând atenție la polaritatea corectă a bateriilor „+” și „-”.

3) Închideți capacul bateriei.

2.2 MODUL DE UTILIZARE

Înainte de a începe utilizarea dispozitivului, vă rugăm să citiți în întregime avertismentele introduse în instrucțiune.

• În scopul măsurării temperaturii corpului uman termometru se pune vis-a-vis de mijlocul frunții. Ținând la o distanță constantă de frunte, apăsați comutatorul ceea ce va duce la măsurarea imediată.

• Temperatura ambientală la care funcționează dispozitivul trebuie să e stabilă. Nu este voie să vă apropiați de ventilatoare mari, ltre de aerisire etc.

• În cazul deplasării dintr-un loc cu o temperatură mai scăzută într-un loc cu o temperatură mai ridicată, în noul loc trebuie să așteptați cel puțin 5 minute până când diferențele de temperatură se egalează.

• Între măsurările succesive trebuie păstrat un interval de cel puțin o secundă. În cazul efectuării unei serii de cinci (sau mai multe) măsurări se recomandă să așteptați cel puțin 30 de secunde între următoarele măsurări.

• Iluminarea verde înseamnă că dispozitivul este pregătit pentru a efectua măsurarea. Intervalul de temperatură iluminat în galben (37,4 °C ~ 38,0 °C) înseamnă stare subfebrilă. O astfel de temperatură a corpului necesită luarea unor măsuri corespunzătoare. Rezultatul iluminat în roșu (mai mult de 38,1 °C) înseamnă febră. În acest caz trebuie să reduceți temperatura corpului sau să contactați medicul.• Nu utilizați termometrul în locuri foarte însorite.

• În cazul obținerii unui rezultat prea scăzut în timpul măsurării temperaturii pe frunte, trebuie să efectuați măsurarea în spatele urechii.

2.3 REGULI GENERALE DE CONFIGURARE ȘI UTILIZARE

• Începerea măsurării 1. Pornirea termometrului cu ajutorul comutatorului. După pornire, termometrul va efectua un test de diagnosticare care va dura 2 secunde. 2. Puneți termometrul vis-a-vis de fruntea pacientului. Păstrând distanța constantă apăsați comutatorul pentru a efectua măsurarea. În continuare citiți rezultatul măsurării pe ecran. Atenție: 1) După stingerea ecranului dispozitivul va emite un semnal sonor care va indica încheierea măsurării. În același timp pe ecran va apărea rezultatul măsurării iluminat într-una dintre cele trei culori: roșu, galben sau verde. 2) Pentru a obține o măsurare exactă, trebuie să așteptați 30 de secunde între cinci măsurări consecutive.• Selectare modului de funcționare După pornirea dispozitivului trebuie să apăsați butonul modulului (MODE) pentru a selecta măsurarea temperaturii corpului sau a suprafețelor. Modul de măsurare a temperaturii servește măsurării temperaturii corpului omenesc, în timp ce modul de măsurare a temperaturii suprafeței servește măsurării temperaturii obiectelor. (Modul de măsurare a temperaturii corpului este setat implicit.) Grupa A1 0,015

• Readucerea și ștergerea datelor salvate în memorie Ultimul rezultat al măsurării efectuate înainte de oprirea termometrului este salvat în memoria dispozitivului care permite memorarea a 50 de poziții. 1) Pentru a așa istoricul măsurărilor efectuate trebuie să apăsați scurt pe butonul de memorie (MEMO) în timpul pornirii sau opririi dispozitivului.

2) Stare „---°C” sau „---°F” înseamnă că celula de memorie este goală.

3) Memoria dispozitivului permite salvarea rezultatelor măsurării. În memorie se pot salva 50 de rezultate. După ce memoria disponibilă este plină, rezultatele noi vor suprascrise pe pozițiile cele mai vechi din memorie. 4) Pentru ca să goliți în întregime memoria, trebuie în timpul pornirii dispozitivului să apăsați și să țineți apăsat butonul de memorie (MEMO) până la momentul în care pe ecran va apărea comunicatul CLR”.

2.4 SETAREA PARAMETRILOR

În scopul adaptării la cerințele diferitelor grupe de pacienți sau la nevoile individuale, dispozitivul permite modicarea intervalelor care așează rezultatul în diferite culori. Pentru a modica parametrii măsurării trebuie să apăsați și să țineți apăsat butonul de setări (SET)

1) Setarea unității de măsură - F1

În timpul pornirii dispozitivului trebuie să apăsați și să țineți apăsat butonul de setări (SET) pentru a vă deplasa la poziția F1 și apoi să apăsați și să țineți apăsat butonul de mod (MODE) pentru a comuta scala în grade Celsius și Fahrenheit. În continuare apăsați butonul de setări (SET) pentru a conrma modicarea. (Scala în grade Celsius este stabilită implicit).

2) Setarea alarmei pentru starea subfebrilă - F2

După selectarea poziției F1 apăsați butonul de setări (SET) pentru a vă deplasa la poziția F2. În continuare apăsați butonul de mod (MODE) pentru a micșora valoarea cu 0,1 °C sau apăsați butonul de memorie (MEMO) pentru a crește valoarea cu 0,1 °C. Pentru a modica mai repede valoarea apăsați și țineți apăsat butonul corespunzător și apoi apăsați butonul de setări (SET) pentru a salva valoarea setată. Valoarea implicită: 38,1 °C).

3) Modicarea semnalelor sonore - F3

După selectarea poziției F2 apăsați scurt butonul de setări (SET) pentru a vă deplasa la poziția F3. În continuare, apăsați butonul de mod (MODE) sau de memorie (MEMO) pentru a modica semnalul sonor și apăsați butonul de setări (SET) pentru a conrma modicarea. (Setare implicită: semnal sonor în timpul pornirii).

4) Ieșirea din modul de congurare

După selectarea poziției F3 apăsați butonul de setări (SET) pentru a dezactiva ecranul și a ieși din meniul de setări.

• Activarea și dezactivarea semnalului sonor În timpul pornirii dispozitivului, apăsați scurt butonul de setări (SET) pentru a porni sau a opri semnalul sonor.

• Restabilirea setărilor implicite În timpul pornirii dispozitivului apăsați și țineți apăsat butonul de mod (MODE ) până în momentul în care pe ecran va apărea „rst”. După 2 secunde setările implicite pentru pozițiile F1 - F3 vor restabilite.136 Asigurați-vă că măsurarea este efectuată pe frunte și nu pe alte părți ale corpului. Distanța optimă în timpul efectuării măsurării este de 1 cm. Pacientul ar trebui să se odihnească timp de 15 minute înainte de a-i fi măsurată temperatura. Temperatură ridicată. Reglarea valorii compensației. Deplasați-vă în încăperea în care temperatura se află în limitele stabilite și așteptați 30 de minute înainte de efectuarea măsurării. Înlocuiți bateriile. Trimiteți dispozitivul spre reparare. Introduceți baterii noi. Așteptați până la momentul stabilizării temperaturii ambientale. (1) Apăsați din nou comutatorul. (2) Verificați setarea polarității bateriilor. (3) Schimbați bateriile. (4) Contactați producătorul în legătură cu service-ul. Rezultatul măsurării temperaturii depășește intervalul obișnuit al temperaturii corpului uman. (34,0 ~ 43,0 °C / 93,2 °F ~ 109,4 °F). Măsurarea trebuie efectuată la o distanță de 1-5 cm. Fruntea pacientului este acoperită de păr, fruntea este acoperită de transpirație, cu comprese reci etc. Unele persoane pot să aibă o temperatură a corpului mai ridicată decât restul populației. Valoarea compensației stabilită incorect (F4). Temperatura de funcționare a dispozitivului depășește valoarea indicată în specicație. Ecranul pâlpâie și dispozitivul se oprește automat. Baterii descărcate. Măsurarea temperaturii este imposibil de efectuat. Modicări prea bruște ale temperaturii ambientale. 1). Alimentare oprită.

2) Baterii introduse incorect.

3) Baterii descărcate.

4) Lipsă indicii pe ecran.

1. Deschideți și scoateți capacul bateriei în modul prezentat în desenul de pe capac. Înainte de înlocuirea bateriilor trebuie să opriți dispozitivul. 2. Înlăturați bateriile uzate și introduceți două baterii noi tip AAA. Bateriile trebuie introduse în modul prezentat în desenul de pe capac.

4. Glisați capacul bateriei la loc înapoi.

Nu aruncați bateriile uzate împreună cu deșeurile menajere. Bateriile vechi trebuie trimise spre reciclare în punctele de colectare destinate acestui scop. 5. Dacă după înlocuirea bateriilor, dispozitivul în continuare nu funcționează, trebuie să vericați dacă bateriile au fost introduse corect. Scoateți bateriile, așteptați 30 de secunde și introduceți-le din nou. AVERTISMENTE Bateriile nu este voie să le reîncărcați, dezasamblați sau să le aruncați în foc.

1. Durata de viață obișnuită a bateriilor noi este de 2000 de măsurări ecare durând 18 secunde.

2. Utilizați numai tipul de baterie recomandat. Bateriile obișnuite nu este voie să le încărcați din nou. Nu aruncați bateriile în foc.

3. Dacă termometrul nu va folosit pentru o durată lungă de timp trebuie să scoateți bateriile din dispozitiv.137

5 - CURĂȚAREA, ÎNTREŢINEREA ȘI DEPOZITAREA

Lentila de măsurare este un element foarte delicat. Lentila trebuie protejată împotriva deteriorării și a murdăriei. Dispozitivul și eranul LCD trebuie curățate cu o lavetă curată și uscată. Dispozitivul nu trebuie curățat cu solvenți nici scufundat în apă cu alte soluții. Termometru ar trebui să e depozitat mereu într-un loc în care temperatura și umiditatea ambientală sunt în conformitate cu specicația de la pct. 1. A se depozita într-un loc uscat, fără praf. Termometru nu trebuie expus la acțiunea directă a razelor de soare, la temperatură ridicată sau umiditate din cauza posibilității întreruperii funcționării. În cazul unor modicări bruște a temperaturii ambientale, după aducerea termometrului dintr-un loc rece într-unul cald sau dacă temperatura ambientală este între 15 °C – 40 °C, trebuie să așteptați 30 de minute înainte de efectuarea măsurării.

1) Nu aruncați bateriile uzate împreună cu deșeurile menajere. Bateriile vechi trebuie trimise spre reciclare în punctele de colectare destinate acestui scop. 2) Nu aruncați dispozitivul uzat împreună cu deșeurile menajere. Dispozitivul trebuie dat spre reciclare la punctele de colectare destinate în acest scop. Trebuie respectate prevederile legale locale. 7-GARANȚIA Termometrul de corp non-contact cu infraroșu este acoperit de garanția producătorului pe o durată de 2 ani de la data achiziționării. Garanția nu se aplică în următoarele cazuri:

• Numărul de serie a fost eliminat din dispozitiv sau este ilizibil.

• Dispozitivul a fost deteriorat ca urmare a conectării incorecte la alte dispozitive.

• Dispozitivul a fost deteriorat într-un accident.

• Dispozitivul a fost modicat de către utilizator fără acordul prealabil al producătorului.

• Garanția nu include bateriile și nici ambalarea. La depunerea pretenției de garanție, utilizatorul este obligat să prezinte cartea de garanție din data achiziționării și ștampila vânzătorului (împreună cu denumirea și adresa). Rugați vânzătorul să ștampileze cartea de garanție la achiziționarea dispozitivului. Produsul supus reclamației trebuie trimis service-ului. Repararea produselor defecte fără garanție este supusă unei taxe. Atenție: 1. În cazul oricăror probleme cu dispozitivul, de exemplu în timpul configurării, întreținerii sau a funcționării, vă rugăm să contactați cu departamentul de service Babyono. Dispozitivul nu trebuie desfăcut și reparat în mod independent.

2. Toate cazurile de funcționare neobișnuită trebuie raportate la departamentul de service Babyono.

3. Dispozitivul este calibrat inițial în momentul fabricării. Dacă termometrul este utilizat conform acestor instrucțiuni, reajustarea periodică nu este necesară. Dacă în orice moment veți pune la îndoială acuratețea măsurătorilor de temperatură, vă rugăm să ne contactați în timp util. 4. Aparatul este destinat exclusiv utilizării de către pacienți. Pacientul poate să efectueze măsurarea, să înlocuiască bateria în condiții normale de funcționare și să întrețină dispozitivul în modul indicat în instrucție. AVERTIZARE

• Un termometru deteriorat sau defect nu ar trebui să e folosit în niciun scop.

• În cazul unor modicări bruște a temperaturii ambientale, după aducerea termometrului dintr-un loc rece într-unul cald sau dacă temperatura ambientală este între 15 °C - 40 °C, trebuie să așteptați 30 de minute înainte de efectuarea măsurării.

• Dacă termometrul nu va folosit pentru o durată lungă de timp trebuie să scoateți bateriile din dispozitiv.

• Dispozitivul nu este rezistent la apă și nu poate scufundat în apă sau în alte soluții. În timpul curățării sau a dezinfectării dispozitivului trebuie să procedați în conformitate cu instrucțiunile din pct. 5

• Nu atingeți senzorul infraroșu.

• Termometrul nu trebuie utilizat în cazul aplicării compreselor pentru răcire sau a altor metode de scădere a temperaturii corpului.

• Termometrul nu trebuie să îl apropiați de un câmp electrostatic sau magnetic puternic deoarece acest lucru poate inuența acuratețea măsurărilor.

• Pentru a evita deteriorarea dispozitivului nu utilizați în același timp baterii noi și vechi.

• Dacă fruntea pacientului este acoperită de păr, este acoperită de transpirație sau comprese reci etc, rezultatul măsurării poate să e inexact.

• Rezultatele măsurărilor efectuate cu ajutorul dispozitivului au caracter exclusiv informativ. În cazul în care aveți îndoieli trebuie să aplicați alte metode de măsurare a temperaturii.

• Dispozitivul trebuie depozitat într-un loc inaccesibil copiilor și animalelor de casă. Dispozitivul nefolosit trebuie depozitat într-un loc uscat, protejat de umiditate excesivă, temperatură ridicată, praf și acțiunea directă a razelor soarelui. Nu așezați obiecte grele pe dispozitiv.138 MARCAREA DISPOZITIVULUI

DECLARAȚIA DE COMPATIBILITATE ELECTROMAGNETICĂ

1) Dispozitivul trebuie instalat și trimis spre utilizare în conformitate cu informațiile oferite în DOCUMENTELE ÎNSOȚITOARE. Produsul necesită aplicarea unor metode de precauție speciale privind compatibilitatea electromagnetică (EMC) și trebuie să e instalat și trimis spre utilizare în conformitate cu informațiile legate de EMC. Dispozitivul este susceptibil de a inuențat de dispozitivele portabile de telecomuncații care funcționează pe frecvențe radio. 2)* Atenție: În apropierea dispozitivului nu folosiți telefon celular nici alte dispozitive care emit câmpuri electromagnetice. În caz contrar dispozitivul poate să nu funcționeze în mod corect. 3)* Atenție: Dispozitivul a fost testat și vericat în scopul asigurării unei bune funcționări. 4)* Atenție: Dispozitivul nu ar trebui utilizat în apropierea sau depozitat în teancuri împreună cu alte dispozitive. Dacă este totuși necesar, trebuie să vericați funcționarea corectă a dispozitivului în congurația în care va utilizat.

• Aveți grijă să nu scăpați dispozitivul. Nu este voie să dezasamblați dispozitivul sau să îl modicați.

• Nu este voie să utilizați dispozitivul dacă acesta este deteriorat sau defect.

• Dispozitivul are componente sensibile și trebuie manipulat cu grijă. Trebuie respectate condițiile de depozitare și utilizare conform descrierii de la pct. 1 (Specicații tehnice).

• Conform cunoștințelor tehnice actuale nu este cunoscută nicio potențială reacție alergică.

• Termometru va indispensabil în diagnosticare.

• Nu executați lucrări de service/întreținere în timp ce termometrul este utilizat.

• Când utilizați termometrul, nu atingeți bateria și pacientul simultan. Contact pentru informații suplimentare: Producător: Hetaida Technology Co., Ltd Adds: Room 801, 802, 803, 804, 901, 2# Building Scientic Research Center; Songhu Intelligent Valley, No.6 Minfu Road, Liaobu Town, Dongguan City, Guangdong Province, P.R.China Denumirea companiei: Share Info Cnsultant Service LLC Reprasentanzburo; eerdeter Lohweg 83, 40549 Dusseldorf Tel: [phone]; Fax [phone] Email: [e-mail]; [e-mail]; [e-mail] Avertizare Ambalaj nesteril Consultați instrucțiunile pentru utilizare Temperatură de operare Umiditate de operare Acest dispozitiv îndeplinește cerințele menționate în partea nr. 15 a dispozițiilor Comisei Federale de Comunicații. Producător Reciclabil Prima cifră (2): protecție împotriva corpurilor străine solide cu diametru de 12,5 mm și mai mare. A doua cifră (2): protecție împotriva picăturilor verticale de apă care au o înclinație de până la 15°. Restricția de utilizare a substanțelor periculoase Codul lotului Conform cu Directiva WEEE

Destinat pentru utilizare multiplă Presiune atmosferică de funcționare Indică faptul că dispozitivul îndeplinește cerințele directivei MDD 93/42/EEC. Numărul organului noticat: 0598. Reprezentant Autorizat în Comunitatea Europeană Număr de serie IP22139 INSTRUCȚIUNI ȘI DECLARAȚIA PRODUCĂTORULUI - EMISIA DE INTERFERENȚE ELECTROMAGNETICE Termometrul de corp non-contact cu infraroșu este un dispozitiv destinat utilizării în mediul electromagnetic specicat mai jos. Clientul sau utilizatorul este responsabil pentru utilizarea termometrului de copr non-contact cu infraroșu într-un mediu cu parametrii specicați. ÎNDRUMĂRI ȘI DECLARAȚIA PRODUCĂTORULUI - REZISTENȚĂ ELECTROMAGNETICĂ Termometrul de corp non-contact cu infraroșu este un dispozitiv destinat utilizării într-un mediul electromagnetic specicat mai jos. Clientul sau utilizatorul este responsabil pentru utilizarea termometrului de corp non-contact cu infraroșu într-un mediu cu parametrii specicați.

Fluctuații/icker de tensiune IEC 61000-3-3 TEST DE REZISTENȚĂ Descărcare electrostatică (ESD)

Stări de transmisie rapide și interferențe impulsive

Supratensiune IEC 61000-4-5 Căderi de tensiune

Întreruperi de tensiune

Frecvența curentului (50/60 Hz) câmp magnetic IEC 61000-4-8

NIVEL DE TESTARE IEC 60601-4-11

Contact: ±8 kV Aer: ±2, ±4, ±8, ±15 kV ±2 kV -cabluri de alimentare ±1 kV -cabluri intrare/ieșire ±1 kV - de fază ±2 kV - împământare < 5% UT (cădere > 95% UT ) pentru ciclul de 0,5 40% UT (cădere 60% UT) timp de 5 cicluri 70% UT (cădere 30% UT) timp de 25 cicluri < 5% UT (cădere > 95% UT ) timp de 5 secunde 250 (50Hz)/300 (60Hz) de cicluri pentru > 95% UT (unghi de sincronizare (grade): 0) 30 A/m GRAD DE CONFORMITATE Contact: ±8 kV Aer: ±2, ±4, ±8, ±15 kV Nu este cazul Nu este cazul Nu este cazul 30 A/m CONFORMITATE Grupa 1 Clasa B. Nu este cazul Nu este cazul ATENTIE: Tensiunea UT este tensiunea de rețea a curentului comutativ înainte de aplicarea nivelului de testare.140 ÎNDRUMĂRI ȘI DECLARAȚIA PRODUCĂTORULUI - REZISTENȚĂ ELECTROMAGNETICĂ Termometrul de corp non-contact cu infraroșu este un dispozitiv destinat utilizării în mediul electromagnetic specicat mai jos. Clientul sau utilizatorul este responsabil pentru utilizarea termometrului de corp non-contact cu infraroșu într-un mediu cu parametrii specicați. TEST DE REZISTENȚĂ Perturbații conduse

60601-4-12 3 Vrms 150 kHz ~ 80 MHz Asistență medicală profesională: 3 V/m Asistență medicală la domiciliu: 10V/m 80 MHz ~ 2700 MHz GRAD DE CONFORMITATE Nu este cazul Asistență medicală profesională: 3 V/m Asistență medicală la domiciliu: 10V/m 80 MHz ~ 2700 MHz ATENȚIE 1 – La frecvențe de 80 MHz și 800 MHz se aplică un interval de frecvențe mai ridicate. ATENȚIE 2 – Este posibil ca instrucțiunile să nu aibă aplicabilitate în toate situațiile. Propagarea interferențelor electromagnetice este inuențată de fenomenul de absorbție și reexie de construcții, obiecte și oameni. a. Teoretic nu este posibil să se prevadă cu exactitate intensitatea câmpului electromagnetic al emițătoarelor stabile, cum ar al stațiilor de bază a telefoanelor radio (celulare/fără r) și telefoanelor staționare, a radiourilor portabile, radiotelefoanelor amatoare, a receptorilor radio AM și FM și a televiziunilor. Pentru a evalua mediul electromagnetic al emițătorilor stabili trebuie luată în considerare măsurarea pe teren a câmpului electromagnetic. Dacă intensitatea măsurată a câmpului în locul în care este utilizat termometrul non-contact cu infraroșu, depășește nivelul de conformitate pentru frecvența radio, trebuie vericată funcționarea corectă a termometrului. În cazul unei funcționări defectuoase poate necesară aplicarea unor măsuri suplimentare cum ar schimbarea orientării sau a poziționării termometrului. b. În intervalul frecvenței de la 150 kHz la 80MHz intensitatea câmpului ar trebui să e mai mică de 3 V/m.141 TEMPERATURA CORPULUI

• Temperatura corpului variază de la o persoană la alta și uctuează pe parcursul zilei. Din acest motiv, sugerăm cunoașterea temperaturii normale și sănătoase la nivelul frunții pentru a determina corect temperatura

• Temperatura corpului este de aproximativ 35,5°C până la 37,8°C (95.9°F – 100°F). Pentru a determina dacă cineva are febră, comparați temperatura detectată cu temperatura normală a persoanei. O creștere de 1°C (1°F) sau mai mult peste temperatura de referință a corpului este, în general, o indicație de febră.

• Diferite locuri de măsurare (rectal, axilar, oral, frontal, auricular) vor da citiri diferite. Prin urmare, este greșit să comparați măsurători luate în diferite locuri de pe corp.

• Mai jos prezentăm temperaturi tipice pentru adulți, luate în diferite locuri de măsurare: - Rectal: 36.6°C – 38°C/97.9°F-100.4°F - Axilar: 34.7°C – 37.3°C/94.5°F-99.1°F Cerințele de acuratețe de laborator ASTM în intervalul de așare cuprins între 37°C și 38,9°C (98°F - 102°F), pentru termometrele IR sunt de ± 0,2°C (± 0.4°F), în timp ce pentru mercur în sticlă și termometre electronice, cerința conform standardelor ASTM E667-86 și E1112-86 este de ± 0,1°C (± 0.2°F). Atenție: Acest termometru cu infraroșu îndeplinește cerințele stabilite în standardul ASTM (E1965-98), cu excepția clauzei 5.2.2. Așează temperatura persoanei într-un intreval între 34,0°C~43,0°C. Responsabilitatea deplină pentru conformitatea acestui produs cu standardul este asumată de Hetaida Technology Co., Ltd Adds: Room 801, 802, 803, 804, 901, 2# Building Scientic Research Center; Songhu Intelligent Valley, No.6 Minfu Road, Liaobu Town, Dongguan City, Guangdong Province, China). Frecvență de încercare (MHz)
