Tip de produs	Ferăstrău abraziv (tăietor pentru metale)
Marca	Vonroc
Model	CS505AC
Alimentare	220-240 V~, 50/60 Hz
Putere absorbită	2300 W
Viteză în gol	4300 rot/min
Diametrul lamei	355 mm
Alezajul lamei	25,4 mm
Capacitate de tăiere la 90° (dreptunghiular)	115 x 125 mm
Capacitate de tăiere la 90° (în L)	135 x 135 mm
Capacitate de tăiere la 90° (circular)	∅ 125 mm
Capacitate de tăiere la 45° (dreptunghiular)	110 x 102 mm
Capacitate de tăiere la 45° (în L)	110 x 110 mm
Capacitate de tăiere la 45° (circular)	∅ 110 mm
Greutate	15,8 kg
Nivel de presiune acustică (LpA)	92 dB(A) (K=3)
Nivel de putere acustică (LwA)	105 dB(A) (K=3)
Vibrații (ah,AG)	2,90 ± 1,5 m/s²
Clasă de protecție	Clasa II (izolație dublă)
Funcții principale	Tăiere unghiulară 0-45°, opritor de adâncime reglabil, menghină orientabilă, blocare pentru transport, parascântei
Întreținere și curățare	Curățare regulată cu o cârpă moale; înlocuirea periilor de cărbune (uzură < 6 mm)
Siguranță	Întrerupător cu blocare, carcasă mobilă a lamei, oprire de urgență (eliberare întrerupător), izolație dublă
Piese de schimb și reparabilitate	Disc 355x25,4 mm, perii de cărbune, flanșă de disc; reparație prin centru autorizat
Informații generale	Garanție legală, utilizare doar în interior, conform cu directivele UE

Întrebări frecvente - CS505AC Vonroc

Cum se schimbă discul de tăiere al ferăstrăului Vonroc CS505AC?

Mai întâi, deconectați mașina. Ridicați capacul de protecție mobil. Apăsați butonul de blocare a arborelui (9) și mențineți-l apăsat. Folosiți cheia furnizată (16) pentru a slăbi șurubul (21) rotind în sens invers acelor de ceas. Scoateți șurubul, șaiba mică (20) și șaiba mare exterioară (19), apoi discul uzat. Pentru instalare, așezați noul disc (3) pe arbore, puneți înapoi șaiba mare exterioară, șaiba mică și șurubul. Strângeți manual, apoi blocați arborele și strângeți cu cheia în sensul acelor de ceas. Verificați dacă discul se rotește liber înainte de a-l utiliza.

Cum se reglează opritorul de adâncime pe ferăstrăul CS505AC?

Slăbiți piulița inferioară (10B) a șurubului opritorului de adâncime. Rotiți șurubul superior (10A) pentru a regla adâncimea de tăiere dorită. După reglare, strângeți piulița inferioară. Asigurați-vă că opritorul este bine fixat înainte de utilizare.

Care este capacitatea maximă de tăiere a ferăstrăului abraziv Vonroc CS505AC?

La 90°, capacitățile sunt: 115 x 125 mm pentru secțiune dreptunghiulară, 135 x 135 mm pentru secțiune în L și ∅ 125 mm pentru secțiune circulară. La 45°, capacitățile sunt: 110 x 102 mm (dreptunghiular), 110 x 110 mm (în L) și ∅ 110 mm (circular).

Cum se efectuează o tăiere unghiulară cu ferăstrăul CS505AC?

Slăbiți cele două șuruburi M10 cu cap hexagonal (22 și 23) care fixează suportul posterior (12). Rotiți menghina la unghiul dorit (de la 0° la 45°). Strângeți bine șuruburile. Așezați piesa în menghină și strângeți-o înainte de a efectua tăierea.

Ce tipuri de materiale pot tăia cu ferăstrăul Vonroc CS505AC?

Acest ferăstrău abraziv este conceput pentru tăierea oțelului în diferite forme (profile, țevi, bare). Nu este potrivit pentru lemn, plastic, materiale sintetice, fontă sau magneziu. Utilizați numai discuri adaptate metalelor feroase.

Cum se înlocuiesc periile de cărbune ale ferăstrăului CS505AC?

Deconectați mașina. Scoateți capacul periilor de cărbune (8). Trageți ușor de arc pentru a extrage periile. Verificați uzura: dacă mai puțin de 6 mm de cărbune rămân, înlocuiți-le. Introduceți periile noi, împingeți arcul înapoi și puneți capacul la loc. Repetați pentru cealaltă parte. Înlocuiți întotdeauna ambele perii în același timp.

De ce nu pornește ferăstrăul sau se oprește în timpul utilizării?

Verificați mai întâi alimentarea electrică și cablul. Asigurați-vă că butonul de blocare (7b) este apăsat în același timp cu întrerupătorul Pornire/Oprire (7a). Dacă mașina se oprește, protecția termică s-a activat: lăsați să se răcească. Periile de cărbune uzate pot cauza, de asemenea, opriri; inspectați-le și înlocuiți-le dacă este necesar.

Cum se curăță și se întreține ferăstrăul abraziv Vonroc CS505AC?

Curățați regulat corpul mașinii cu o cârpă moale, de preferință după fiecare utilizare. Pentru pete persistente, utilizați o cârpă ușor umedă cu apă și săpun. Nu folosiți solvenți precum benzină sau alcool. Verificați ca orificiile de aerisire să nu fie obstrucționate. Faceți inspectarea periodică a periilor de cărbune.

Care sunt măsurile de siguranță esențiale pentru utilizarea ferăstrăului CS505AC?

Purtați întotdeauna ochelari de protecție, mănuși de siguranță și protecție auditivă. Asigurați-vă că piesa de tăiat este bine fixată în menghină. Păstrați mâinile la mai mult de 15 cm de disc. Nu purtați haine largi. Utilizați mașina numai în interior. Deconectați-o înainte de orice reglare sau schimbare a discului.

Cum se deblochează știftul de transport al ferăstrăului Vonroc CS505AC?

Împingeți ușor capul ferăstrăului în jos. Menținând această presiune, scoateți știftul de blocare pentru transport (11) cu cealaltă mână. Mașina se poate deplasa liber în sus și în jos. Pentru a o bloca din nou, coborâți capul complet și reintroduceți știftul până când se fixează.

MANUAL DE UTILIZARE CS505AC Vonroc

RO Traducere a instrucțiunilor originale 66

Citiți avertizările de siguranță, avertizările de siguranță suplimentare și instrucțiunile. Nerespectarea avertizărilor de siguranță poate cauza producerea de electrocutări, incendii și/sau răniri grave. Păstrați avertizările de siguranță și instrucțiunile pentru referințe viitoare.

În manualul de utilizare sau pe produs se utilizează următoarele simboluri:

Citiți manualul de utilizare.

Indică riscul de rănire personală, pierderea vieții sau deteriorarea sculei în cazul în care nu se respectă instrucțiunile din acest manual.

Pericol de electrocutare.

Îndepărtați imediat fișa de la priza de rețea în cazul în care cablul de alimentare se deteriorează în timpul procedurilor de curătare și de întretinere.

Destinat numai utilizării în interior.

Maşină din clasa II - Izolație dublă - Nu este necesară o priză cu împământare.

Purtați echipament de protectie pentru ochi.

Purtați protectii antifonice.

Purtați mănuși de protecție.

Pericol de proiectare a obiectelor. Nu permiteți accesul altor persoane în zona de lucru.

Nu eliminați produsul în containere neadecvate.

Produsul este în conformitate cu standardele de siguranță aplicabile din directivele europene.

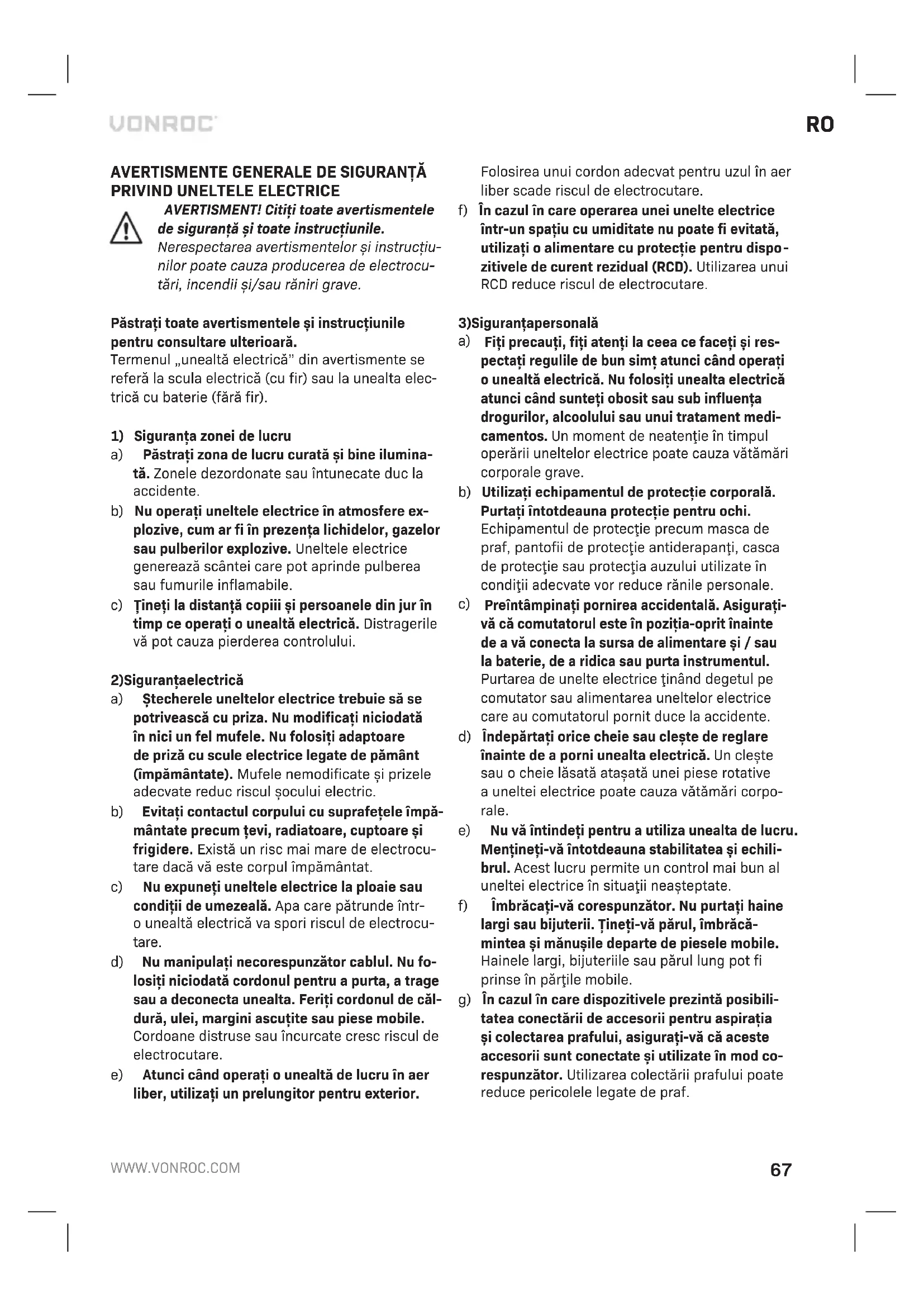

AVERTISMENTE GENERALE DE SIGURANTĂ PRIVIND UNELTELE ELECTRICE

AVERTISMENT! Citiți toate avertismentele de siguranță și toate instructiunile.

Nerespectarea avertismentelor și instrucțiunilor poate cauza producerea de electrocutări, incendii și/sau răniri grave.

Păstrați toate avertismentele și instrucțiunile pentru consultare ulterioară.

Termenul „unealtă electrică” din avertismente se referă la scula electrică (cu fir) sau la unealta electrică cu baterie (fără fir).

1) Siguranta zonei de lucru

a) Păstrați zona de lucru curată și bine ilumina-tă. Zonele dezordonate sau întunecate duc la accidente.
b) Nu operați uneltele electrice în atmosfere explozive, cum ar fi în prezența lichidelor, gazelor sau pulverilor explozive. Uneltele electrice generează scântei care pot aprinde pulperea sau fumurile inflamabile.
c) Tineți la distanță copiii și persoanele din jur în timp ce operați o unealtă electrică. Distragerile vă pot cauza pierderea controlului.

2) Sigurantaelectrică

a) Ștecherele uneltelor electrice trebuie să se potrivească cu priza. Nu modificați niciodată în nici un fel mufele. Nu folosiți adaptoare de priză cu scule electrice legate de pământ (împământate). Mufele nemodificate și prizele adecvate reduc riscul șocului electric.
b) Evitați contactul corpului cu suprafețele împământate precum țevi, radiatoare, cuptoare și frigidere. Există un risc mai mare de electrocutare dacă vă este corpul împământat.
c) Nu expuneți uneltele electrice la ploaie sau condiții de umezeală. Apa care pătrunde într-o unealtă electrică va spori riscul de electrocu-tare.
d) Nu manipulați necorespunzător cablul. Nu folosiți niciodată cordonul pentru a purta, a trage sau a deconecta unealta. Feriți cordonul de căldură, ulei, margini ascuțite sau piese mobile. Cordoane distruse sau încurcate cresc riscul de electrocutare.
e) Atunci când operați o unealtă de lucru în aer liber, utilizati un prelungitor pentru exterior.

Folosirea unui cordon adecvat pentru uzul în aer liber scade riscul de electrocutare.

f) În cazul în care operarea unei unelte electrice într-un spațiu cu umiditate nu poate fi evitată, utilizați o alimentare cu protecție pentru dispozitivele de curent rezidual (RCD). Utilizarea unui RCD reduce riscul de electrocutare.

3) Siguranțapersonală

a) Fiți precauți, fiți atenți la ceea ce faceți și respectați regulile de bun simț atunci când operați o unealtă electrică. Nu folosiți unealta electrică atunci când sunteți obosit sau sub influența drogurilor, alcoolului sau unui tratament medicamentos. Un moment de neatenție în timpul operării uneltelor electrice poate cauza vătămări corporale grave.
b) Utilizați echipamentul de protecție corporală. Purtați întotdeauna protecție pentru ochi. Echipamentul de protecție precum masca de praf, pantofii de protecție antiderapanți, casca de protecție sau protecția auzului utilizate în condiții adecvate vor reduce rănile personale.
c) Preîntâmpinați pornirea accidentală. Asigurati-vă că comutatorul este în poziția-oprit înainte de a vă conecta la sursa de alimentare și / sau la baterie, de a ridica sau purta instrumentul. Purtarea de unelte electrice ținând degetul pe comutator sau alimentarea uneltelor electrice care au comutatorul pornit duce la accidente.
d) Îndepărtați orice cheie sau clește de reglare înainte de a porni unealta electrică. Un clește sau o cheie lăsată atașată unei piese rotative a uneltei electrice poate cauza vătămări corporale.
e) Nu vă întindeți pentru a utiliza unealta de lucru. Mențineți-vă întotdeauna stabilitatea și echili-brul. Acest lucru permite un control mai bun al uneltei electrice în situații neașteptate.
f) Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți-vă părul, îmbrăcă-mintea și mănușile departe de piesele mobile. Hainele largi, bijuteriile sau părul lung pot fi prinse în părțile mobile.
g) În cazul în care dispositivele prezintă posibilitatea conectării de accesorii pentru aspirația și colectarea prafului, asigurați-vă că aceste accesorii sunt conectate și utilizate în mod corespunzător. Utilizarea colectării prafului poate reduce pericolele legate de praf.

h) Nu lăsați ca obișnuintă obținută prin utilizarea frecventă a uneltelor să vă permită să deveniți impasibil și să ignorați principiile de siguranță în utilizarea uneltelor. O acțiune neglijentă poate provoca accidente grave într-o fracțiune de secundă.
4) Utilizarea și îngrijirea uneltelor electrice
a) Nu forțați unealta electrică. Utilizați unealta electrică adecvată aplicației dvs. Unealta electrică corectă va face munca mai bine și mai sigur la rata pentru care a fost proiectată.
b) Nu utilizati unealta electrică în cazul în care intrerupătorul nu comută în poziția pornit și oprit. Orice unealtă electrică care nu poate fi controlată cu comutatorul este periculoasă și trebuie reparată.
c) Deconectați ștecherul de la sursa de alimentare și/sau accumulatorul de la unealta electrică înaintea efectuării oricăror reglaje, modificării accesoriiilor sau depozitării uneltelor electrice. Aceste măsuri preventive de precauție reduc riscul de pornire accidentală.
d) Nu depozitați uneltele electrice în stare inactivă la îndemâna copiilor și nu permiteți persoanelor nefamiliarizate cu unealta de lucru sau cu aceste instrucțiuni să o utilizeze. Uneltele electrice sunt periculoase în mâinile utilizatoriilor neinstruiti.
e) Efectuați întreținerea uneltelor electrice. Verificați alinierea sau configurarea greșită a pieselor mobile, ruperea pieselor și orice alte condiții care ar putea afecta funcționarea uneltei electrice. În cazul deteriorării, reparați unealta electrică înainte de uz. Multe accidente sunt cauzate de unelte electrice slab întreținute.
f) Păstrați uneltele de tăiat ascuțite și curate. Uneltele de tăiat corect întreținute cu muchii ascuțite au mai puține șanse să se lege și sunt mai ușor de controlat.
g) Utilizați unealta electrică, accesoriiile și cuțitele uneltei etc. conform acestor instrucțiuni, ținând cont de condițiile de lucru și de lucrarea ce trebuie să fie efectuată. Folosirea uneltei electrice pentru operații diferite decât acelea destinate pot cauza o situație periculoasă.
h) Tineți mânerele și suprafețele de prindere uscate, curate și lipsite de ulei și unsoare. Mânere și suprafețele de prindere alunecoase nu permit manipularea și controlul uneltei în de siguranță în situații neașteptate.

5)Service

a) Prevedeți repararea uneltei de lucru de către o persoană calificată, folosind exclusiv piese de schimb identice. Acest lucru va garanta păstrarea în siguranță a uneltei electrice.

INSTRUCTIUNI DE SIGURANTĂ PENTRU FERĂSTRAIE CIRCULARE DÉ DEBITAT - IN-STRUCTIUNI DE TĂIERE

1. Pentru tăiere, folosiți doar marginea de tăiere (niciodată partea laterală) a discului. Evitați să aplicați presiune pe părțile laterale ale discului, în special, pentru a preveni blocarea acestora.
2. Tineți mâinile și corpul la distanță față de disc. În timp ce tăiați cu mașina, nu purtați îmbrăcă-minte largă care ar putea fi prinsă.
3. Manevrați cu atenție ferăstrăul circular cu disc, nu îl scăpați și depozitați-l într-o locație sigură și uscată. Evitați temperaturile excesive și umiditatea.
4. Asigurați-vă că toate flanșele discului și cele-lalte piese montate sunt în stare bună și asam-blate în conformitate cu instrucțiunile. Piesele deteriorate sau lipsă pot cauza deteriorarea discului. Întotdeauna folosiți flanșele livrate împreună cu mașina.
5. Nu operați niciodată cu discurile deteriorate, întrucât acestea pot fi periculoase. Atunci când schimbați discul, opriți mai întâi mașina. Rotiți discul manual și inspectați-l cu privire la neuniformități, deformări sau forfecări. Dacă le detectați, îndepărtați discul și înlocuiți-l cu unul nou. De asemenea, înlocuiți discul în cazul în care acesta cade. Funcționarea acestuia poate fi afectată chiar dacă deteriorările nu sunt vizi-bile.
6. Înainte de a începe tăierea, efectuați un test, adică faceți un pas înapoi, porniți motorul și asigurați-vă că discul funcționează corect. După schimbarea discului, lăsați ferăstrăul să funcționeze timp de trei minute; apoi, înainte de a începe o rutină de lucru, efectuați un test timp de un minut.

7. În timp ce mașina funcționează, nu încercați niciodată să îndepărtați sau să fixați o piesă de prelucrat. Înainte de îndepărtarea unei piese de prelucrat sau de modificarea setărilor, așteptați întotdeauna până la oprirea completă a rotirii discului.

8. Înainte de instalarea discului, inspectați întot-deauna ca discul tratat cu rășină și cauciuc să nu prezinte forfecări.

9. Comparați întotdeauna viteza maximă de operare a ferăstrăului de tăiere cu disc și viteza maximă permisă a motorului. Nu depășiți niciodată viteza de operare maximă permisă indicată pe disc.
10. Nu încercați niciodată să montați cu forța un disc la mașină sau să schimbați dimensiunea axurilor. Nu utilizați niciodată discuri care nu se potrivesc. Utilizați doar discuri care se potrivesc cu mașina.
11. Nu încercați să atașați la mașină lame de ferăstrău care nu sunt proiectate pentru tăierea lemnului.
12. Nu începeți tăierea decât după ce motorul și-a atins viteza maximă.
13. Dacă, în timpul operării, discul nu se mai rotește sau motorul este suprasolicitat, opriți imediat mașina.
14. Tineți obiectele inflamabile sau fragile la distanță față de mașină. Operatorul mașinii trebuie să evite ca mâinile, fața sau picioarele sale să intre în contact cu scânteile cauzate la tăiere.
15. Fixați-vă mașina pe o suprafață plană și uniformă.
16. Operați mașina doar la tensiunea menționată pe plăcuța de fabricație.
17. Nu atingeți niciodată o piesă de prelucrat abia debitată, lăsați-o întotdeauna să se răcească.
18. Nu încercați niciodată să tăiați piese de prelucrat care depășesc dimensiunea permisă.
19. În timpul tăierii, nu vă poziționați niciodată în direcția de tăiere. Rămâneți întotdeauna în lateral.
20. Păstrați întotdeauna dispozitivele de siguranță montate.
21. Asigurați-vă întotdeauna că efectuați tăierea lent și cu atenție. Evitați mișcările bruște atunci când aplicați discul pe piesa de prelucrat.
22. Nu împingeți niciodată piesa de prelucrat spre disc în timp ce o țineți în mâini. Utilizați întot-deauna clema pentru a fixa piesa de prelucrat.
23. Tineți mâinile la distanță față de discul de tăiere. Nu tăiați niciodată piesele de prelucrat dacă este necesar să vă folosiți mâinile la mai puțin de 15 cm față de discul rotativ.

24. Asigurați-vă că piesa de prelucrat este susținu-tă adecvat.

25. Nu utilizați niciodată lichide de tăiere. Aceste lichide s-ar putea aprinde sau ar putea cauza şocuri electrice.

26. Nu tăiați materiale din fontă.

27. Nu tăiați materiale din plastic, lemn sau sintetice.

28. Nu tăiați magneziu.

Instrucțiuni de siguranță privind alimentarea electrică

Verificați întotdeauna ca tensiunea de la alimentarea cu energie să corespundă tensiunii de pe plăcuța cu specificații.

• Nu utilizati aparatul în cazul în care cablul de alimentare sau ștecherul este deteriorat sau defect.
• Folosiți numai cabluri prelungitoare adecvate pentru puterea mașinii cu o grosime minimă de 1,5 mm². Dacă utilizați o bobină de cablu de extensie, derulați întotdeauna complet cablul.

2. INFORMAȚII CU PRIVIRE LA MAȘINĂ

Domeniul de utilizare

Ferăstrăul circular de debitat a fost proiectat pentru tăierea materialelor din oțel, în diferite forme.

SPECIFICATII TEHNICE

Nr. model CS505AC
Tensiune rețea 220V-240V~
Frecvența prizei 50/60Hz
Puterea de alimentare 2,300W
Viteza nominală 4300/min
Dimensiuni lamă de ferăstrău ∅	355mm x ∅ 25,4mm
Presiune sonoră L_PA	92 dB(A) K=3
Capacitate sonoră L_WA	105 dB(A) K=3
Vibrația a_h, AG	2,90+1,5 m/s ^2
Greutate 15,8 kg
Capacitate max. de tăiere la 90°
- Dreptunghiular	115mm x 125mm
- în formă de L	135mm x 135mm
- Circular	∅ 125 mm
Capacitate max. de tăiere la 45°
- Dreptunghiular	110mm x 102mm
- În formă de L	110mm x 110mm
- Circular	∅ 110 mm

Nivelul vibrațiilor

Nivelul emisiilor de vibrații menționat în acest manual de instrucțiuni a fost măsurat în conformitate cu un test standardizat precizat în EN 62841; poate fi folosit pentru a compara o sculă cu alta și ca evaluare preliminară a expunerii la vibrații atunci când folosiți scula pentru aplicațiile menționate.

• Utilizarea sculei pentru aplicații diferite sau cu accesorii diferite și prost întreținute, poate crește semnificativ nivelul de expunere.
• Momentele în care scula este oprită sau când funcționează dar nu execută nicio lucrare, pot reduce semnificativ nivelul de expunere.

Protejați-vă împotriva efectelor vibrațiilor prin întreținerea sculei și a accesoriiilor sale, păstrând mâinile calde și organizând procesele de lucru.

DESCRIERE

Numerele din text se referă la diagramele de la paginile 2-5.

1. Dispozitiv de protectie superior
2. Dispozitiv de protectie mobil
3. Disc de tăiere
4. Deflector de scântei
5. Clemă de fixare piesă de prelucrat
6. Mâner de prindere
   7a. Comutator de pornire/oprire
   7b. Buton blocare
7. Capac perie de cărbune
8. Buton de blocare ax
   10A. Bulon pentru limitator de adâncime
   10B. Piuliță pentru limitator de adâncime
9. Ştift de blocare la transport
10. Clemă spate piesă de prelucrat
11. Clemă față piesă de prelucrat
12. Manetă opritoare
13. Ax piesă de prelucrat
14. Cheie de schimbare a discului
15. Ax maşină
16. Șaibă interioară mare
17. Șaibă exterioară mare
18. Șaibă mare

21. Bulon disc

3. OPERARE

Înainte de a schimba lamele sau de a regla mașina, scoateți mai întâi ștecherul din priza de perete.

Îndepărtarea blocării de transport (Fig. B)

Mașina are un știft de blocare la transport (11) care îi menține poziția și facilitează transportul și depozitarea dispozitivului. Butonul de blocare blochează mișcarea în sus/jos a ferăstrăului. Acesta trebuie dezactivat înainte de utilizarea ferăstrăului.

• Îndepărtați blocarea la transport prin împingerea ușoară a mașinii în jos. Când împingeți în jos, știftul de blocare la transport (11) poate fi scos cu cealaltă mână.
• După ce ştiftul (11) a fost scos, maşina se poate deplasa liber în sus și în jos.

Activarea blocării de transport (Fig. B)

• Împingeti mașina în cea mai joasă poziție a sa.
• Apoi împingeți știftul de blocare la transport (11) până acesta glisează în poziția sa.

Adăugarea / îndepărtarea unui disc de tăiere (Fig. A, B, C)

Îndepărtați întotdeauna ștecherul de alimentare înainte de schimbarea discurilor.

La schimbarea discurilor, verificați întotdeauna instrucțiunile de siguranță corespunzătoare.

Îndepărtarea unui disc de tăiere

• Scoateți cheia pentru disc (16) de la baza mașinii.
• Îndepărtarea discului este mai ușoară dacă dispozitivul de protectie mobil (2) este deplasat în sus.
• Apăsați butonul de blocare a axului (9) pentru a bloca mișcarea arborelui mașinii.
• Mențineți apăsat butonul de blocare a axului (9). Amplasați cheia (16) pe bulonul discului și rotiți-o lent până când butonul (9) este împins la maximum și rotația axului este blocată.
• Îndepărtați bulonul (21), șaiba mică (20), șaiba mare exterioară (19).
• Apoi, îndepărtați discurile de tăiere (3).

Montarea unui disc de tăiere

• în cazul în care acest lucru nu a fost efectuat încă, îndepărtați bulonul (21) rotindu-l în sens antiorar, apoi îndepărtați șaiba mică (20) și șaiba mare exterioară (19).
• Amplasati discul de tăiere (3) pe axul mașinii.
• Mai întâi adăugați șaiba exterioară mare (19), apoi șaiba mică (20) și apoi bulonul de fixare (21), conform fig C. și strângeți manual până când arborele începe să se rotească.
• Apăsați butonul de blocare a axului (9) pentru a bloca mișcarea arborelui mașinii.
• Mentineți apăsat butonul de blocare a axului (9). Amplasați cheia (16) pe bulonul discului și rotiți-l lent în sens orar.
• Când blocarea axului blochează rotirea, strângeti bulonul discului cu ajutorul cheii (16).
• Slăbiți butonul de blocare a axului și asigu-rați-vă că butonul de blocare a axului nu mai blochează axul.

Apoi verificați dacă roata este asamblată în mod corect:

• Rotiți manual discul (3) de câteva ori, pentru a verifica dacă se rotește liber și dacă este bine aliniat.
• Porniți maçina să lăsați-o să funcționeze timp de cel puțin 3 minute.

Pornirea/oprirea maşinii (Fig. B)

• Pentru a porni aparatul, apăsați și mențineți apăsat butonul de blocare (7b) și apăsați butonul de pornire/oprire (7a).
• Pentru a opri mașina, eliberați comutatorul de pornire/oprire (7a).

Clemă de fixare piesă de prelucrat (5) (Fig. A, B, D)

• Amplasați materialul piesei de prelucrat între clema frontală (13) și clema posterioară (12).
• Ridicați opritorul (14), conform Fig. D. și rotiți mânerul filetat (15) înainte până când clema frontală (13) atinge piesa de prelucrat.
• Apoi deplasați opritorul (14) în jos (pentru blocarea axului) și fixați bine piesa de prelucrat prin rotirea mânerului filetat (15).

Tăierea în unghi (Fig. E)

Maşina permite tăierea în unghiuri cuprinse între 0° și 45° prin reglarea clemei posterioare (12).

- Slăbiți cele 2 buloane cu adâncitura capului hexagonală M10 (22 și 23) care țin clema

posteriorară (12) până când menghina se poate deplasa.

- Apoi setați clema posterioară (12) la unghiul corect și strângeti din nou ambele buloane (22 și 23).

Deplasarea menghinei posterioare (pentru tăierea pieselor de prelucrat mai mari)

(Fig. F)

La livrarea din fabrică, menghina permite o dimensiune maximă de 160 mm pentru piesele de prelucrat. Menghina poate fi ajustată la partea posterioară pentru a permite o dimensiune de 195 mm pentru piesele de prelucrat, ca în imaginea din dreapta (fig. F).

• Slăbiți complet cele 2 buloanele hexagonale M10 (22 și 23) de la clema posterioară (12).
• Deplasați clema (12) înapoi și fixați buloanele (22 și 23) din nou la orificiile de conectare din spate.

Reglarea opritorului de adâncime (Fig. B)

Mașina este echipată cu un bulon pentru limitatorul de adâncime, cu ajutorul căruia poate fi ajustată adâncimea de tăiere maximă.

• Dacă adâncimea de tăiere trebuie să fie ajustată, slăbiți piulița inferioară (10B), apoi ajustați setarea adâncimii prin rotirea bulonului superior (10A) la pozițiile dorite.
• Apoi, fixați din nou piulita inferioară (10B).

Procedura de tăiere

Pentru a tăia materialul, urmați întotdeauna următoarea procedură:

• Asigurați-vă că piesa de prelucrat este fixată și bine sprijinită înainte să porniți mașina.
• Porniți mașina în poziția superioară și lăsați-o să funcționeze până când atinge viteza maxi-mă.
• Asigurați-vă că lama se rotește liber, fără vibrații.
• Deplasați lent maçina în jos, până aceasta atinge materialul.
• Apăsați mânerul cu puțină forță și asigurați-vă că viteza lamei nu scade.
• Eliberați comutatorul de pornire/oprire după tăiere și deplasați lent mașina în sus.
• Îndepărtați piesa de prelucrat numai după ce discul de tăiere s-a oprit complet din funcționare.

Nu aplicați forță excesivă pe mâner la tăiere, întrucât lama și mașina se vor uza mai rapid și procesul de tăiere nu va fi mai rapid.

Inspectarea și înlocuirea periilor de cărbune

Motorul dispune de 2 perii de cărbune care se vor uza în timpul utilizării. Este important să verificați starea periilor de cărbune, întrucât o perie de cărbune uzată va conduce la o performanță slabă și deteriorarea motorului.

Îndepărtarea periilor de cărbune (Fig. B)

• Asigurati-vă că ștecherul de alimentare este scos din priza de perete.
• Îndepărtați capacul periei de cărbune (8).
• Îndepărtați periile de cărbune prin tragerea lentă a arcului.
• Verificați uzura de la blocul periilor, iar dacă există mai puțin de 6 mm, peria de cărbune este uzată și trebuie înlocuită imediat.
• Repetați procedura pe partea cealaltă.

Introduceți din nou periile de cărbune (Fig. B)

• Asigurati-vă că ștecherul de alimentare este îndepărtat de la priza de perete.
• Introduceți periile de cărbune și împingeți arcul înapoi.
• Adăugați capacul periei de cărbune (8), ținând arcul împins, și rotiți capacul în sens orar.
• După reinstalarea ambelor perii de cărbune, verificați dacă mașina operează fără a scoate scântei.

Înlocuiti întotdeauna ambele perii de cărbune.

4.ÎNTRETINERE

Deconectați întotdeauna mașina de la sursa principală de alimentare înainte de a efectua întreținerea.

Curățați regulat carcasa cu o cârpă moale, de preferat după fiecare utilizare. Curățați fantele de aerisire de praf și murdărie.

Îndepărtați murdăria persistentă cu o cârpă moale înmuiată în clăbuci de săpun. Nu folosiți solventi precum benzină, alcool, amoniac etc. Astfel de substanțe chimice vor deteriora componentele sintetice.

MEDIU

Aparatele electrice sau electronice deteriorate și/sau defecte trebuie colectate în locurile de reciclare corespunzătoare.

Numai pentru țările din CE

Nu aruncați echipamentele acționate electric împreună cu gunoiul menajer. Conform Indicației europene 2012/19/EC pentru echipamente electrice și electronice uzate și a implementării sale la nivel național, echipamentele acționate electric scoase din uz trebuie colectate separat și evacuate într-o manieră ecologică.

GARANTIE

Produsele VONROC sunt realizate la cele mai înalte standarde de calitate și sunt garantate în privința materialelor și a manoperei pentru întreaga perioadă de utilizare în garanție, începând cu data achiziției. În cazul în care produsul prezintă defecțiuni în perioada de garanție din cauza materialului defect și/sau a manoperei, contactați direct VONROC.

Următoarele circumstanțe sunt excluse de la această garanție:

• Reparațiile sau modificările care realizate sau care s-au încercat a fi efectuate de centre de service neautorizate;
• Uzura în condiții normale de utilizare;
• Unealta care a fost abuzată, utilizată într-un mod neglijent sau întreținută în mod inadecvat;
• Folosirea unor piese de schimbe neoriginale.

Aceasta acoperă garanția companiei, explicită sau implicită. Nu există alte garanții explicite sau implicite care să se extindă dincolo de cele indicate aici, incluzând garanțiile, vandabilitatea sau adecvarea pentru un anumit scop. În nicio situație, VONROC nu este responsabil pentru daunele incidentale sau consecvențiale. Reparațiile efectuate de reprezentant trebuie să fie limitate la reparațiile sau la înlocuirea unităților sau a pieselor neconforme.

Produsul și manualul de utilizare pot suferi modificări. Specificațiile se pot modifica fără notificare prealabilă.

1. INSTRUÇÕES DE SEGURANÇA

(RO) Declarăm sub responsabilitatea exclusivă că acest produs este în conformitate cu Directiva 2011/65/UE a Parlamentului și a Consiliului European din 8 iunie privind restricționarea utilizării anumitor substanțe periculoase în echipamentele electrice și electronice și în conformitate cu următoarele standarde și reglementări:
