Produkttyp	Trennschleifer (Metalltrennsäge)
Marke	Vonroc
Modell	CS505AC
Stromversorgung	220-240 V~, 50/60 Hz
Aufnahmeleistung	2300 W
Leerlaufdrehzahl	4300 U/min
Blattdurchmesser	355 mm
Blattbohrung	25,4 mm
Schnittkapazität bei 90° (rechteckig)	115 x 125 mm
Schnittkapazität bei 90° (L-förmig)	135 x 135 mm
Schnittkapazität bei 90° (rund)	∅ 125 mm
Schnittkapazität bei 45° (rechteckig)	110 x 102 mm
Schnittkapazität bei 45° (L-förmig)	110 x 110 mm
Schnittkapazität bei 45° (rund)	∅ 110 mm
Gewicht	15,8 kg
Schalldruckpegel (LpA)	92 dB(A) (K=3)
Schallleistungspegel (LwA)	105 dB(A) (K=3)
Vibration (ah,AG)	2,90 ± 1,5 m/s²
Schutzklasse	Klasse II (Doppelisolierung)
Hauptfunktionen	Winkelschnitt 0-45°, einstellbarer Tiefenanschlag, schwenkbarer Schraubstock, Transportsicherung, Funkenfänger
Wartung und Reinigung	Regelmäßige Reinigung mit einem weichen Tuch; Austausch der Kohlebürsten (Verschleiß < 6 mm)
Sicherheit	Verriegelungsschalter, bewegliche Blattschutzhaube, Not-Stopp (Schalter loslassen), Doppelisolierung
Ersatzteile und Reparierbarkeit	Scheibe 355x25,4 mm, Kohlebürsten, Scheibenflansch; Reparatur durch autorisiertes Servicecenter
Allgemeine Informationen	Gesetzliche Garantie, nur für den Innenbereich, konform mit EU-Richtlinien

Häufig gestellte Fragen - CS505AC Vonroc

Wie wechsle ich das Trennscheibe der Vonroc CS505AC Säge?

Zuerst die Maschine vom Stromnetz trennen. Heben Sie die bewegliche Schutzhaube an. Drücken und halten Sie den Wellenverriegelungsknopf (9). Verwenden Sie den mitgelieferten Schlüssel (16), um die Schraube (21) gegen den Uhrzeigersinn zu lösen. Entfernen Sie die Schraube, die kleine Unterlegscheibe (20) und die große äußere Unterlegscheibe (19), dann die alte Scheibe. Zum Einbau setzen Sie die neue Scheibe (3) auf die Welle, legen die große äußere Unterlegscheibe, die kleine Unterlegscheibe und die Schraube auf. Handfest anziehen, dann die Welle verriegeln und mit dem Schlüssel im Uhrzeigersinn festziehen. Vor dem Gebrauch prüfen, ob die Scheibe frei läuft.

Wie stelle ich den Tiefenanschlag an der CS505AC Säge ein?

Lösen Sie die untere Mutter (10B) der Tiefenanschlagschraube. Drehen Sie die obere Schraube (10A), um die gewünschte Schnitttiefe einzustellen. Nach der Einstellung die untere Mutter wieder festziehen. Stellen Sie sicher, dass der Anschlag vor dem Gebrauch fest sitzt.

Was ist die maximale Schnittkapazität der Trennschleifer Vonroc CS505AC?

Bei 90°: 115 x 125 mm für rechteckigen Querschnitt, 135 x 135 mm für L-förmigen Querschnitt und ∅ 125 mm für runden Querschnitt. Bei 45°: 110 x 102 mm (rechteckig), 110 x 110 mm (L-förmig) und ∅ 110 mm (rund).

Wie führe ich einen Winkelschnitt mit der CS505AC Säge durch?

Lösen Sie die beiden M10-Sechskantschrauben (22 und 23), die die hintere Halterung (12) sichern. Schwenken Sie den Schraubstock auf den gewünschten Winkel (0° bis 45°). Ziehen Sie die Schrauben wieder fest. Legen Sie das Werkstück in den Schraubstock und spannen Sie es ein, bevor Sie den Schnitt durchführen.

Welche Materialien kann ich mit der Vonroc CS505AC Säge schneiden?

Dieser Trennschleifer ist zum Schneiden von Stahl in verschiedenen Formen (Profile, Rohre, Stangen) konzipiert. Er ist nicht geeignet für Holz, Kunststoff, synthetische Materialien, Gusseisen oder Magnesium. Verwenden Sie nur Scheiben, die für Eisenmetalle geeignet sind.

Wie tausche ich die Kohlebürsten der CS505AC Säge aus?

Trennen Sie die Maschine vom Stromnetz. Entfernen Sie die Abdeckung der Kohlebürsten (8). Ziehen Sie vorsichtig an der Feder, um die Bürsten zu entnehmen. Überprüfen Sie den Verschleiß: Wenn weniger als 6 mm Kohle übrig sind, ersetzen Sie sie. Setzen Sie die neuen Bürsten ein, drücken Sie die Feder zurück und setzen Sie die Abdeckung wieder auf. Wiederholen Sie dies auf der anderen Seite. Ersetzen Sie immer beide Bürsten gleichzeitig.

Warum startet die Säge nicht oder stoppt sie während des Betriebs?

Überprüfen Sie zuerst die Stromversorgung und das Kabel. Stellen Sie sicher, dass der Verriegelungsknopf (7b) gleichzeitig mit dem Ein-/Ausschalter (7a) gedrückt wird. Wenn die Maschine stoppt, könnte der thermische Überlastschutz ausgelöst haben: lassen Sie sie abkühlen. Verschlissene Kohlebürsten können ebenfalls zu Stopps führen; überprüfen Sie sie und ersetzen Sie sie bei Bedarf.

Wie reinige und warte ich den Trennschleifer Vonroc CS505AC?

Reinigen Sie das Gehäuse der Maschine regelmäßig mit einem weichen Tuch, vorzugsweise nach jedem Gebrauch. Bei hartnäckigen Flecken verwenden Sie ein leicht feuchtes Tuch mit Seifenwasser. Verwenden Sie keine Lösungsmittel wie Benzin oder Alkohol. Stellen Sie sicher, dass die Lüftungsöffnungen nicht blockiert sind. Lassen Sie die Kohlebürsten regelmäßig überprüfen.

Was sind die wichtigsten Sicherheitsvorkehrungen für die Verwendung der CS505AC Säge?

Tragen Sie immer eine Schutzbrille, Sicherheitshandschuhe und einen Gehörschutz. Stellen Sie sicher, dass das Werkstück fest im Schraubstock eingespannt ist. Halten Sie Ihre Hände mehr als 15 cm von der Scheibe entfernt. Tragen Sie keine lockere Kleidung. Verwenden Sie die Maschine nur im Innenbereich. Trennen Sie sie vor jeglichen Einstellungen oder Scheibenwechseln vom Stromnetz.

Wie entriegle ich den Transportsicherungsstift der Vonroc CS505AC Säge?

Drücken Sie den Sägekopf leicht nach unten. Halten Sie diesen Druck, während Sie mit der anderen Hand den Transportsicherungsstift (11) herausziehen. Die Maschine kann sich dann frei auf und ab bewegen. Zum erneuten Verriegeln senken Sie den Kopf vollständig ab und stecken den Stift wieder ein, bis er einrastet.

BEDIENUNGSANLEITUNG CS505AC Vonroc

DE Übersetzung Der Originalbetriebsanleitung 12

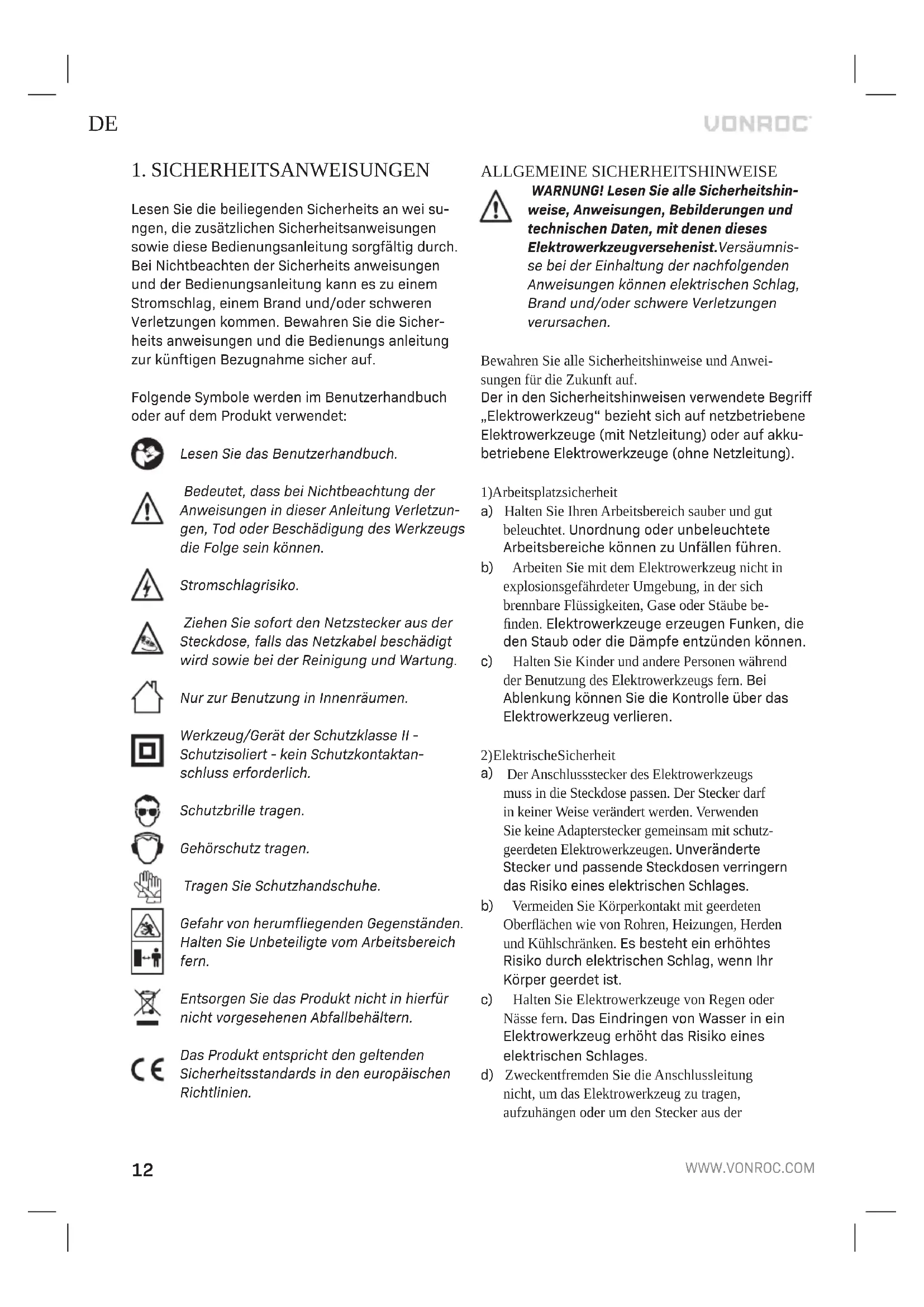

1. SICHERHEITSANWEISUNGEN

Lesen Sie die beiliegenden Sicherheits an wei sungen, die zusätzlichen Sicherheitsanweisungen sowie diese Bedienungsanleitung sorgfältig durch. Bei Nichtbeachten der Sicherheits anweisungen und der Bedienungsanleitung kann es zu einem Stromschlag, einem Brand und/oder schweren Verletzungen kommen. Bewahren Sie die Sicherheits anweisungen und die Bedienungs anleitung zur künftigen Bezugnahme sicher auf.

Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet:

Lesen Sie das Benutzerhandbuch.

Bedeutet, dass bei Nichtbeachtung der Anweisungen in dieser Anleitung Verletzungen, Tod oder Beschädigung des Werkzeugs die Folge sein können.

Stromschlagrisiko.

Ziehen Sie sofort den Netzstecker aus der Steckdose, falls das Netzkabel beschädigt wird sowie bei der Reinigung und Wartung.

Nur zur Benutzung in Innenräumen.

Werkzeug/Gerät der Schutzklasse II - Schutzisoliert - kein Schutzkontaktanschluss erforderlich.

Schutzbrille tragen.

Gehörschutz tragen.

Tragen Sie Schutzhandschuhe.

Gefahr von herumfliegenden Gegenständen. Halten Sie Unbeteiligte vom Arbeitsbereich fern.

Entsorgen Sie das Produkt nicht in hierfür nicht vorgesehenen Abfallbehältern.

Das Produkt entspricht den geltenden Sicherheitsstandards in den europäischen Richtlinien.

ALLGEMEINE SICHERHEITSHINWEISE

WARNUNG! Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeugversehenist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der

Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
3) Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schulzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkeugs befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.
4) Verwendung und Behandlung des Elektrowerkzeugs
a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges

reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

5)Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

SICHERHEITSHINWEISE FÜR KAPPSÄGEN - SÄGEANLEITUNG

1. Verwenden Sie immer nur die Schneidkante (niemals die Seite) der Scheibe zum Schneiden. Üben Sie keinen seitlichen Druck auf die Scheibe aus und verhindern Sie insbesondere, dass sie steckenbleibt.
2. Halten Sie Hände und Körper von der Scheibe fern. Beim Schneiden mit der Maschine keine losen Kleidungsstücke tragen, die sich darin verfangen könnten.
3. Behandeln Sie die Trennscheibensäge sorgfältig, lassen Sie sie nicht fallen und bewahren Sie sie immer an einem sicheren, trockenen Ort auf. Vermeiden Sie übermäßige Temperaturen und Feuchtigkeit.
4. Stellen Sie sicher, dass alle Scheibenflansche und andere Einbauteile in gutem Zustand und gemäß den Anweisungen montiert sind. Beschädigte oder fehlende Teile können zu Schäden an der Trennscheibe führen. Verwenden Sie immer die mit der Maschine gelieferten Flansche.
5. Arbeiten Sie aus Sicherheitsgründen nie mit beschädigten Trennscheiben. Wenn Sie die Trennscheibe austauschen, schalten Sie zuerst

die Maschine aus. Drehen Sie die Trennscheibe von Hand und prüfen Sie sie auf unrunden Lauf, Drall oder ähnliches. Wenn solche Symptome auftreten, ersetzen Sie die Scheibe durch eine neue. Ersetzen Sie die Scheibe auch, wenn sie auf den Boden gefallen ist. Sie kann zerbrechlich geworden sein, auch wenn keine Schäden erkennbar sind.

1. Bevor Sie mit dem Schneiden beginnen, machen Sie einen Testlauf, d.h. treten Sie einen Schritt zurück, schalten Sie den Motor ein und achten Sie darauf, dass die Scheibe ordnungsgemäß läuft. Nach einem Austausch der Trennscheibe lassen Sie die Säge drei Minuten lang laufen; danach sollte sie vor jeglichen routinemäßigen Arbeiten immer zunächst eine Minute lang laufen gelassen werden.
2. Während die Maschine läuft, darf keinesfalls versucht werden, ein Werkstück zu entfernen oder einzuspannen. Warten Sie immer, bis die Scheibe ganz ausgelaufen ist, bevor Sie ein Werkstück entfernen oder Einstellungen ändern.
3. Bevor Sie die Trennscheibe einsetzen, prüfen Sie die mit Harz und Gummi behandelte Scheibe immer auf Scherbewegungen.
4. Vergleichen Sie immer die maximale Betriebsgeschwindigkeit der Trennscheibensäge mit der maximal zulässigen Drehzahl des Motors. Überschreiten Sie niemals die maximal zulässige Betriebsgeschwindigkeit, die auf der Trennscheibe angegeben ist.
5. Versuchen Sie niemals, eine Trennscheibe mit Gewalt an der Maschine anzubringen oder die Größe der Achsen zu verändern. Verwenden Sie niemals Scheiben, die nicht richtig passen. Verwenden Sie nur Scheiben, die für das Gerät ausgelegt sind.
6. Versuchen Sie nicht, Sägeblätter an der Maschine anzubringen, da sie nicht zum Sägen von Holz entwickelt wurde.
7. Beginnen Sie den Schneidvorgang erst, wenn der Motor die volle Geschwindigkeit erreicht hat.
8. Wenn sich die Scheibe beim Betätigen der Maschine nicht mehr dreht oder der Motor überlastet ist, schalten Sie die Maschine sofort aus.

9. Halten Sie leicht entflammbare oder zerbrechliche Gegenstände von der Maschine fern. Der Maschinenbediener muss vermeiden, dass seine Hände, Gesicht oder Füße mit den beim Schneiden verursachten Funken in Berührung kommen.

10. Positionieren Sie Ihre Maschine fest auf einer ebenen Oberfläche.

11. Betreiben Sie das Gerät nur mit der auf dem Typenschild angegebenen Spannung.
12. Berühren Sie niemals ein abgeschnittenes Werkstück sofort, sondern lassen Sie es erst abkühlen.
13. Versuchen Sie niemals, Werkstücke zu schneiden, welche die zulässige Größe überschreiten.
14. Stellen Sie sich beim Schneiden niemals in die Schneidrichtung. Bleiben Sie immer auf einer Seite.
15. Lassen Sie immer alle Sicherheitseinrichtungen angebracht.
16. Achten Sie immer darauf, dass Sie langsam und sorgfältig schneiden. Vermeiden Sie es, die Trennscheibe mit einer ruckartigen Bewegung auf das Werkstück aufzusetzen.
17. Schieben Sie das Werkstück niemals auf die Trennscheibe, während Sie es in den Händen halten. Verwenden Sie immer die Klemme, um das Werkstück zu fixieren.
18. Halten Sie die Hände von der Trennscheibe fern. Schneiden Sie niemals Werkstücke, die weniger als 15cm von der rotierenden Scheibe entfernt von Hand abgestützt werden müssen.
19. Stellen Sie sicher, dass das Werkstück ordnungsgemäß abgestützt wird.
20. Niemals Schneidflüssigkeiten verwenden. Diese Flüssigkeiten können sich entzünden oder einen elektrischen Schlag verursachen
21. Schneiden Sie keine gusseisernen Materialien.
22. Schneiden Sie keine Kunststoffe, Holz oder Synthetikmaterialien.
23. Kein Magnesium schneiden.

Elektrische Sicherheit

Achten Sie stets darauf, dass die Spannung der Stromversorgung mit der Spannung auf dem Typenschild übereinstimmt.

• Verwenden Sie die Maschine nicht, wenn das Netzkabel oder der Netzstecker beschädigt ist.
• Verwenden Sie nur Verlängerungskabel, die für die Leistungsaufnahme der Maschine geeignet sind und eine Mindestaderstärke von 1.5 mm² haben. Falls Sie eine Kabeltrommel verwenden, rollen Sie das Kabel immer vollständig ab.

2. ANGABEN ZUM WERKZEUG

Verwendungszweck

Die Kettensäge wurde für das Schneiden von Stahlwerkstoffen in verschiedenen Formen entworfen.

TECHNISCHE DATEN

Modellnummer CS505AC
Netzspannung 220V-240V~
Netzfrequenz 50/60Hz
Leistungsaufnahme 2.300 W
Nenndrehzahl 4300/min
Abmessung Sägeblatt ∅ 355mm x ∅ 25.4mm
Schalldruck L_pA	92 dB(A) K=3
Schallleistung L_WA	105 dB(A) K=3
Vibrationen a_h, AG	2.90+1.5 m/s ^2
Gewicht 15.8kg
Max. Schneidleistung bei 90°- Rechteckig- L-Form- Rund	115mm x 125mm135mm x 135mm∅ 125mm
Max. Schneidleistung bei 45°- Rechteckig- L-Form- Rund	110mm x 102mm110mm x 110mm∅ 110mm

Vibrationsintensität

Die in dieser Bedienungsanleitung angegebene Vibrations intensität wurde mit einem standardisierten Test gemäß EN 62841; gemessen. Anhand dieser Größe können Werkzeuge miteinander verglichen werden. Außerdem eignet sich diese Größe für eine erste Beurteilung der Vibrationsbelastung bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke.

• Bei Verwendung des Werkzeugs für andere Anwendungen oder mit anderem oder unzureichend gewartetem Zubehör kann sich die Vibrationsbelastung erheblich erhöhen.
• Wenn das Werkzeug ausgeschaltet ist, oder wenn es eingeschaltet ist, jedoch nicht genutzt wird, kann sich die Vibrationsbelastung erheblich verringern.

Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie Ihre Hände warm, und organisieren Sie Ihren Arbeitsablauf.

BESCHREIBUNG

Die Zahlen im Text beziehen sich auf die Abbildungen auf den Seiten 2-5.

1. Obere Schutzvorrichtung

2. Bewegliche Schutzvorrichtung

3. Trennscheibe

4. Funkendeflektor

5. Werkstückklemme

6. Handgriff

7a. Ein-/Ausschalter

7b. Lock-Off-Taste

1. Kohlebürstenabdeckung

2. Spindelverriegelungstaste

10A. Tiefenanschlagschraube

10B. Tiefenanschlagmutter

1. Transportsicherungsstift

2. Hintere Werkstückklemme

3. Vordere Werkstückklemme

4. Anschlaghebel

5. Werkstückspindel

6. Scheibenaustauschschlüssel

7. Maschinenspindel

8. Große innere Unterlegscheibe

9. Große äußere Unterlegscheibe

10. Kleine Unterlegscheibe

11. Trennscheibenschraube

3. BETRIEB

Vor dem Austauschen von Klingen oder Justieren der Maschine ist zunächst der Stromstecker aus der Steckdose zu ziehen.

Entfernen der Transportsicherung (Abb. B)

Die Maschine verfügt über einen Transport-sicherungs stift (11), der sie in einer niedrigen Position hält und Transport sowie Lagerung vereinfacht. Die Sicherungstaste blockiert die Auf-/Abbewegung der Säge. Sie muss vor der Verwendung der Säge deaktiviert werden.

- Transportsicherung entfernen, indem die Maschine etwas heruntergedrückt wird. Beim Herunterdrücken kann der Transportsicherungsstift (11) mit der anderen Hand herausgezogen werden.

- Nachdem der Stift (11) herausgezogen wurde, lässt sich die Maschine frei nach oben und unten bewegen.

Aktivieren der Transportsicherung (Abb. B)

• Maschine auf die niedrigste Position schieben.
• Dann den Transportsicherungsstift (11) drücken, bis er einrastet.

Anbringen / Entfernen einer Trennscheibe (Abb. A, B, C)

Vor dem Austauschen von Trennscheiben immer den Netzstecker ziehen.

Beim Austauschen von Trennscheiben immer die entsprechenden Sicherheitshinweise beachten.

Entfernen einer Trennscheibe

• Den Scheibenschlüssel (16) vom Unterteil der Maschine nehmen.
• Das Entfernen der Scheibe ist einfacher, wenn die bewegliche Schutzvorrichtung (2) nach oben bewegt wird.
• Auf die Spindelverriegelungstaste (9) drücken, um die Bewegung der Maschinenspindel zu blockieren.
• Die Spindelverriegelungstaste (9) gedrückt halten. Den Schraubenschlüssel (16) auf die Trennscheibenschraube aufsetzen und ihn etwas drehen, bis der Knopf (9) vollständig eingedrückt ist und die Spindeldrehung blockiert wird.
• Die Schraube (21), die kleine Unterlegscheibe (20) und die große äußere Unterlegscheibe (19) entfernen.
• Dann die Trennscheibe (3) entfernen.

Montage einer Trennscheibe

• Falls dies noch nicht geschehen ist, entfernen Sie die Schraube (21), indem Sie sie gegen den Uhrzeigersinn drehen, dann die kleine Unterlegscheibe (20) und die große äußere Unterlegscheibe entfernen (19).
• Die Trennscheibe (3) auf die Maschinenspindel aufsetzen.
• Zuerst die große äußere Unterlegscheibe (19), dann die kleine Unterlegscheibe (20) und dann die Befestigungsschraube (21) gemäß Abb. Canbringen und von Hand anziehen, bis die Spindel sich zu drehen beginnt.

• Auf die Spindelverriegelungstaste (9) drücken, um die Bewegung der Maschinenspindel zu blockieren.

• Die Spindelverriegelungstaste (9) gedrückt halten. Den Schraubenschlüssel (16) auf die Trennscheibenschraube aufsetzen und etwas im Uhrzeigersinn drehen.

• Wenn die Spindelverriegelung die Drehung blockiert, die Trennscheibenschraube mit dem Schraubenschlüssel (16) festziehen.
• Die Spindelverriegelungstaste lösen und sicherstellen, dass sie die Spindel nicht mehr blockiert.

Dann überprüfen, ob die Scheibe korrekt montiert ist:

• Die Scheibe (3) ein paar Runden mit der Hand drehen, um zu überprüfen, ob sie sich frei dreht und ob sie korrekt ausgerichtet ist.
• Die Maschine einschalten und mindestens 3 Minuten laufen lassen.

Ein-/Ausschalten der Maschine (Abb. B)

• Um die Maschine zu starten, halten Sie die Lock-Off-Taste (7b) gedrückt und drücken den Ein-/Ausschalter (7a).
• Um die Maschine anzuhalten, lassen Sie den Ein-/Ausschalter (7a) los.

Die Werkstückklemme (5) (Abb. A, B, D)

• Das Werkstückmaterial zwischen die vordere Klemme (13) und die hintere Klemme (12) legen.
• Den Anschlag (14) wie in Abb. D anheben und den Schraubgriff (15) nach vorne drehen, bis die vordere Klemme (13) das Werkstück berührt.
• Dann den Anschlag (14) nach unten bewegen (um die Spindel zu verriegeln) und das Werkstück durch Drehen des Schraubgriffs (15) befestigen.

Schneiden in Winkeln (Abb. E)

Die Maschine erlaubt durch Einstellen der hinteren Klemme (12) das Schneiden von Winkeln von 0° bis 45°.

• Lösen Sie die 2 M10-Innensechskantschrauben (22 & 23), welche die hintere Klemme (12) halten, bis sich der Schraubstock bewegen kann.
• Dann die hintere Klemme (12) auf den richtigen Winkel einstellen und beide Schrauben (22 & 23) wieder festziehen.

Verstellen des hinteren Schraubstocks (zum Schneiden größerer Werkstücke) (Abb. F)

Der Schraubstock erlaubt bei Auslieferung ab Werk eine maximale Werkstückgröße von 160 mm. Der Schraubstock kann nach hinten verstellt werden, um eine Werkstückgröße von 195 mm zu ermöglichen, wie in der rechten Abbildung dargestellt (Abb. F).

• Die 2 M10-Sechskantschrauben (22 & 23) an der hinteren Klemme (12) vollständig lösen.
• Die Klemme (12) nach hinten schieben und die Schrauben (22 & 23) wieder an den hinteren Verbindungslöchern befestigen.

Einstellen des Tiefenanschlags (Abb. B)

Die Maschine ist mit einer Tiefen an schlag schraube ausgestattet, mit der die maximale Schnitttiefe eingestellt werden kann.

• Zum Einstellen der Schneidtiefe die untere Mutter (10B) lösen und dann die Tiefeneinstellung anpassen, indem die obere Schraube (10A) in die gewünschte Position gedreht wird.
• Dann die untere Mutter (10B) wieder festziehen.

Schneidverfahren

Zum Schneiden des Materials bitte immer wie folgt vorgehen:

• Sicherstellen, dass das Werkstück vor dem Starten der Maschine eingespannt und abgestützt wurde.
• Maschine in der oberen Position starten und eine Weile laufen lassen, bis die maximale Drehzahl erreicht ist.
• Sicherstellen, dass sich die Klinge ohne Vibration frei dreht.
• Maschine vorsichtig nach unten schieben, bis sie das Material berührt.
• Griff mit wenig Kraft weiterschieben, dabei sicherstellen, dass die Klingengeschwindigkeit nicht abnimmt.
• Ein-/Ausschalter nach dem Schneiden loslassen und die Maschine vorsichtig nach oben bringen.
• Das Werkstück erst entfernen, wenn die Trennscheibe vollständig ausgelaufen ist.

Beim Schneiden keine übermäßige Kraft auf den Griff anwenden, da sonst Klinge und Maschine schneller verschleihen, außerdem wird der Schneidvorgang dadurch nicht beschleunigt.

Prüfung und Austausch der Kohlebürsten

Der Motor hat 2 Kohlebürsten, die während des Gebrauchs verschleiben. Es ist wichtig, den Zustand der Kohlebürsten zu prüfen, eine verschlissene Kohlebürste könnte in schlechter Leistung und in einem Motorschaden resultieren.

Entfernen der Kohlebürsten (Abb. B)

• Sicherstellen, dass der Stromstecker aus der Steckdose gezogen ist.
• Kohlebürstenabdeckung (8) entfernen.
• Die Kohlebürsten durch vorsichtiges Ziehen der Feder entfernen.
• Bürstenblock auf Verschleiß prüfen; wenn weniger als 6mm übrig sind, ist die Kohlebürste abgenutzt und muss sofort ausgetauscht werden.
• Vorgang auf der anderen Seite wiederholen.

Kohlebürsten wieder einsetzen (Abb. B)

• Sicherstellen, dass der Stromstecker aus der Steckdose gezogen ist.
• Die Kohlebürsten wieder einsetzen und die Feder wieder anbringen.
• Die Feder gedrückt gehalten, dabei die Kohlebürstenabdeckung (8) aufsetzen und im Uhrzeigersinn drehen.
• Nachdem die Kohlebürsten wieder installiert sind, testen, ob die Maschine reibungslos ohne Funken läuft.

Immer beide Kohlebürsten ersetzen.

4. WARTUNG

Trennen Sie die Maschine vom Netz, wenn Sie am Mechanismus Wartungsarbeiten ausführen müssen.

Reinigen Sie das Werkzeuggehäuse regelmäßig mit einem weichen Lappen, vorzugsweise nach jeder Verwendung. Stellen Sie sicher, dass die Lüftungsöffnungen frei von Staub und Schmutz sind. Entfernen Sie anhaftenden Schmutz mit einem weichen Lappen, der leicht mit Seifenwasser befeuchtet wurde. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammoniak usw., da Chemikalien dieser Art die Kunststoffteile beschädigen.

UMWELTSCHUTZ

Schadhafte und/oder zu entsorgende elektrische oder elektronische Werkzeuge und Geräte müssen an den dafür vorgesehenen Recycling-Stellen abgegeben werden.

Nur für EG-Länder

Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der EU-Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte sowie der Umsetzung in nationales Recht müssen Elektrowerkzeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltschonend entsorgt werden.

GARANTIE

VONROC-Produkte werden nach den höchsten Qualitäts stan dards entwickelt und sind für den gesetzlich festgelegten Zeitraum, ausgehend von dem ursprüng lichen Kauf datum, garantiert frei von Fehlern in Material und Aus führ ung. Sollte das Produkt in diesem Zeitraum aufgrund von Material- und/oder VerarbeitungsmängelnFehleraufweisen, wenden Sie sich bitte direkt an VONROC Kundendienst.

Folgende Umstände sind von der Garantie ausgeschlossen:

• Reparaturen und oder Änderungen an der Maschine, die durch nicht-autorisierte Servicestellen vorgenommen oder versucht wurden.
• Normale Abnutzung und Verschleiß.
• Das Werkzeug wurde übermäßig beansprucht, missbräuchlich verwendet oder falsch gewartet.
• Es wurden keine Original-Ersatzteile verwendet.

Dies stellt die einzige Gewährleistung des Unternehmens dar, sowohl ausdrücklich als auch implizit. Es gibt keine anderen ausdrücklichen oder stillschweigenden Garantien, die über das hier Genannte hinausgehen, einschließlich der stillschweigenden Garantien der Marktgängigkeit oder Eignung für einen bestimmten Zweck. In keinem Fall ist VONROC haftbar für Neben- oder Folgeschäden. Die Rechtsmittel des Händlers beschränken sich auf Reparatur oder Ersatz fehlerhafter Einheiten oder Teile.

Am Produkt und am Benutzerhandbuch können Änderungen vorgenommen werden. Die technischen Daten können sich ohne Vorankündigung ändern.

1. VEILIGHEIDSVOORSCHRIFTEN

2.TECHNISCHEINFORMATIE

Bedoeld gebruik
