Typ výrobku	Rozbrušovací pila na kov
Značka	Vonroc
Model	CS505AC
Napájení	220-240 V~, 50/60 Hz
Příkon	2300 W
Otáčky naprázdno	4300 ot/min
Průměr kotouče	355 mm
Upínací otvor kotouče	25,4 mm
Kapacita řezu při 90° (obdélník)	115 x 125 mm
Kapacita řezu při 90° (L profil)	135 x 135 mm
Kapacita řezu při 90° (kruh)	∅ 125 mm
Kapacita řezu při 45° (obdélník)	110 x 102 mm
Kapacita řezu při 45° (L profil)	110 x 110 mm
Kapacita řezu při 45° (kruh)	∅ 110 mm
Hmotnost	15,8 kg
Hladina akustického tlaku (LpA)	92 dB(A) (K=3)
Hladina akustického výkonu (LwA)	105 dB(A) (K=3)
Vibrace (ah,AG)	2,90 ± 1,5 m/s²
Třída ochrany	Třída II (dvojitá izolace)
Hlavní funkce	Úhlový řez 0–45°, nastavitelný doraz hloubky, otočný svěrák, blokování přepravy, ochrana proti jiskrám
Údržba a čištění	Pravidelné čištění měkkým hadříkem; výměna uhlíkových kartáčů (opotřebení < 6 mm)
Bezpečnost	Zamykací spínač, pohyblivý kryt kotouče, nouzové zastavení (uvolnění spínače), dvojitá izolace
Náhradní díly a opravitelnost	Kotouč 355x25,4 mm, uhlíkové kartáče, příruba kotouče; oprava autorizovaným servisem
Obecné informace	Zákonná záruka, pouze pro vnitřní použití, v souladu s předpisy EU

Často kladené otázky - CS505AC Vonroc

Jak vyměnit řezný kotouč pily Vonroc CS505AC?

Nejprve odpojte stroj. Zvedněte pohyblivý kryt. Stiskněte a podržte tlačítko zajištění hřídele (9). Pomocí přiloženého klíče (16) povolte šroub (21) otáčením proti směru hodinových ručiček. Odstraňte šroub, malou podložku (20) a velkou vnější podložku (19) a poté opotřebovaný kotouč. Při instalaci nasaďte nový kotouč (3) na hřídel, vraťte velkou vnější podložku, malou podložku a šroub. Rukou utáhněte, poté zajistěte hřídel a utáhněte klíčem ve směru hodinových ručiček. Před použitím zkontrolujte, zda se kotouč volně otáčí.

Jak nastavit doraz hloubky na pile CS505AC?

Povolte spodní matici (10B) šroubu dorazu hloubky. Otáčením horního šroubu (10A) nastavte požadovanou hloubku řezu. Po nastavení znovu utáhněte spodní matici. Před použitím se ujistěte, že je doraz pevně zajištěn.

Jaká je maximální kapacita řezu brusné pily Vonroc CS505AC?

Při 90° jsou kapacity: 115 x 125 mm pro obdélníkový profil, 135 x 135 mm pro L profil a ∅ 125 mm pro kruhový profil. Při 45° jsou kapacity: 110 x 102 mm (obdélník), 110 x 110 mm (L) a ∅ 110 mm (kruh).

Jak provést úhlový řez s pilou CS505AC?

Povolte dva šrouby M10 s šestihrannou hlavou (22 a 23), které drží zadní upevnění (12). Otočte svěrák na požadovaný úhel (od 0° do 45°). Šrouby pevně utáhněte. Vložte obrobek do svěráku a utáhněte jej před zahájením řezu.

Jaké typy materiálů mohu řezat pilou Vonroc CS505AC?

Tato brusná pila je určena k řezání oceli v různých tvarech (profily, trubky, tyče). Není vhodná pro dřevo, plast, syntetické materiály, litinu nebo hořčík. Používejte pouze kotouče vhodné pro železné kovy.

Jak vyměnit uhlíkové kartáče pily CS505AC?

Odpojte stroj. Sejměte kryt uhlíkových kartáčů (8). Jemně zatáhněte za pružinu a vyjměte kartáče. Zkontrolujte opotřebení: pokud zbývá méně než 6 mm uhlíku, vyměňte je. Vložte nové kartáče, zatlačte pružinu zpět a nasaďte kryt. Opakujte pro druhou stranu. Vždy vyměňujte oba kartáče současně.

Proč pila nestartuje nebo se během používání zastaví?

Nejprve zkontrolujte elektrické napájení a kabel. Ujistěte se, že je současně stisknuto tlačítko zajištění (7b) a spínač zapnuto/vypnuto (7a). Pokud se stroj zastaví, mohla se aktivovat tepelná ochrana: nechte vychladnout. Opotřebované uhlíkové kartáče mohou také způsobit zastavení; zkontrolujte je a v případě potřeby vyměňte.

Jak čistit a udržovat brusnou pilu Vonroc CS505AC?

Pravidelně čistěte tělo stroje měkkým hadříkem, nejlépe po každém použití. Na odolné skvrny použijte mírně navlhčený hadřík s mýdlovou vodou. Nepoužívejte rozpouštědla jako benzín nebo líh. Zkontrolujte, zda nejsou ucpané větrací otvory. Nechte pravidelně kontrolovat uhlíkové kartáče.

Jaká jsou základní bezpečnostní opatření při používání pily CS505AC?

Vždy noste ochranné brýle, bezpečnostní rukavice a chrániče sluchu. Ujistěte se, že je obrobek pevně upnut ve svěráku. Udržujte ruce ve vzdálenosti více než 15 cm od kotouče. Nenoste volný oděv. Stroj používejte pouze v interiéru. Před jakýmkoli seřizováním nebo výměnou kotouče jej odpojte.

Jak odblokovat přepravní pojistku pily Vonroc CS505AC?

Lehce zatlačte hlavu pily dolů. Při zachování tohoto tlaku druhou rukou vytáhněte přepravní pojistný kolík (11). Stroj se pak může volně pohybovat nahoru a dolů. Pro opětovné zajištění sklopte hlavu úplně dolů a zasuňte kolík zpět, dokud nezapadne.

NÁVOD K OBSLUZE CS505AC Vonroc

CS Překlad původního návodu k používání 85

A

B

C

D

Přečtěte si přiložené bezpečnostní výstrahy, dodatečné bezpečnostní výstrahy a bezpečnostní pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, k vzniku požáru nebo k způsobení vážného zranění. Uschovejte tyto bezpečnostní výstrahy a pokyny pro budoucí použití.

V této uživatelské příručce a na tomto výrobku jsou použity následující symboly:

Přečtěte si návod k použití.

Upozorňuje na riziko zranění osob, ztráty života nebo poškození nářadí, nebudou-li dodržovány pokyny uvedené v tomto návodu.

Nebezpečí úrazu elektrickým proudem.

Ihned odpojte zástrčku napájecího kabelu od síťové zásuvky, dojde-li k jeho poškození nebo provádíte-li čištění a údržbu.

Není určeno pro venkovní použití.

Stroj třídy II – Dvojitá izolace – Není nutné použití zástrčky s uzemněním.

Vždy používejte ochranu zraku.

Používejte ochranu sluchu.

Používejte ochranné rukavice.

Riziko zranění odlétávajícími předměty. Zamezte přístupu nepovolaných osob do pracovního prostoru.

Tento produkt je vyroben podle platných bezpečnostních norem ve směrnicích EU.

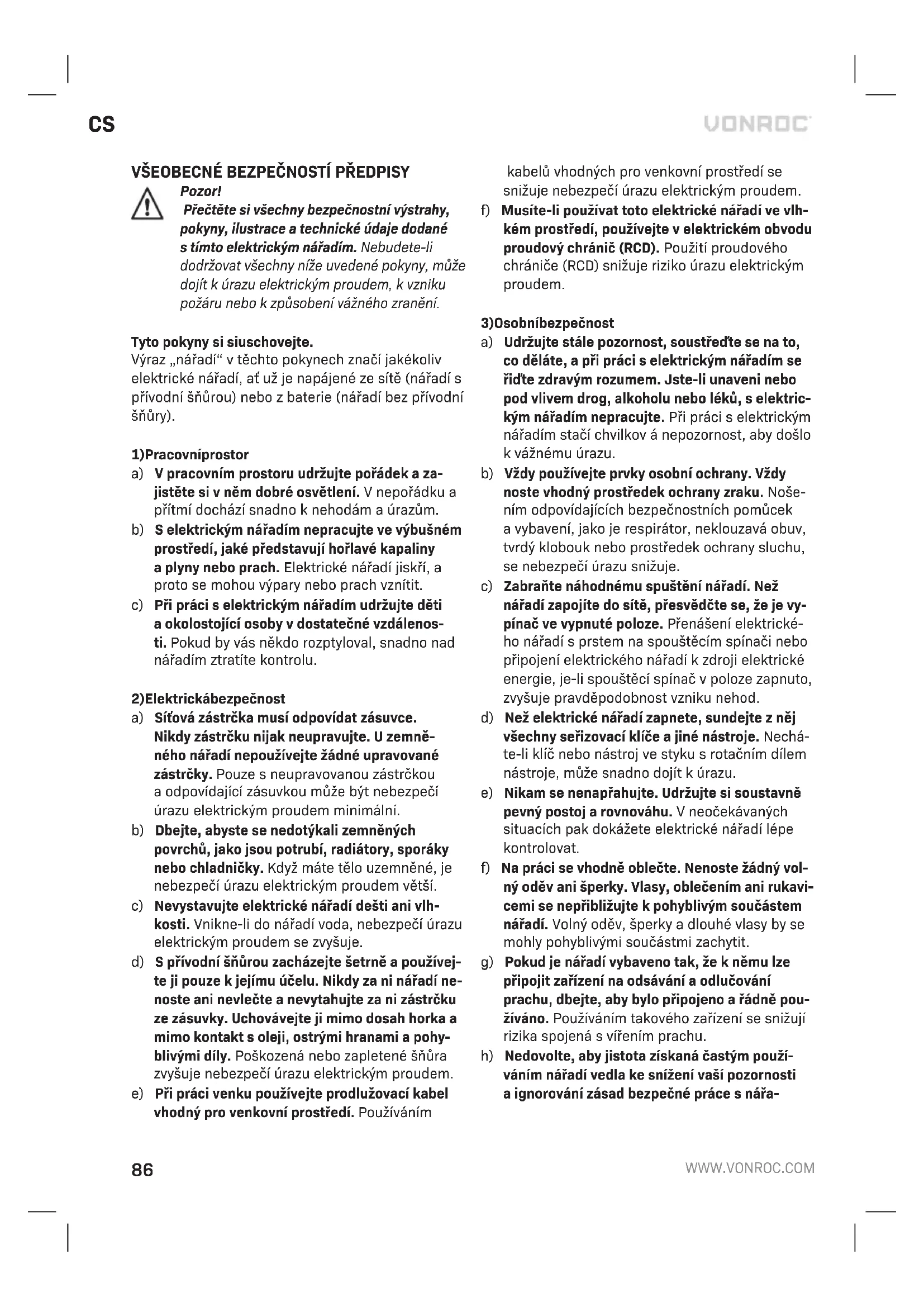

VŠEOBECNÉ BEZPEČNOSTÍ PŘEDPISY

Pozor!

Přečtěte si všechny bezpečnostní výstrahy, pokyny, ilustrace a technické údaje dodané s tímto elektrickým nářadím. Nebudete-li dodržovat všechny níže uvedené pokyny, může dojít k úrazu elektrickým proudem, k vzniku požáru nebo k způsobení vážného zranění.

Tyto pokyny si siuschovejte.

Výraz „nářadí“ v těchto pokynech značí jakékoliv elektrické nářadí, ať už je napájené ze sítě (nářadí s přívodní šňůrou) nebo z baterie (nářadí bez přívodní šňůry).

1) Pracovníprostor

a) V pracovním prostoru udržujte pořádek a zajistěte si v něm dobré osvětlení. V nepořádku a přítmí dochází snadno k nehodám a úrazům.
b) S elektrickým nářadím nepracujte ve výbušném prostředí, jaké představují hořlavé kapaliny a plyny nebo prach. Elektrické nářadí jiskří, a proto se mohou výpary nebo prach vznítit.
c) Při práci s elektrickým nářadím udržujte děti a okolostojící osoby v dostatečné vzdálenosti. Pokud by vás někdo rozptyloval, snadno nad nářadím ztratíte kontrolu.

2) Elektrickábezpečnost

a) Sítová zástrčka musí odpovídat zásuvce. Nikdy zástrčku nijak neupravujte. U zemněného nářadí nepoužívejte žádné upravované zástrčky. Pouze s neupravovanou zástrčkou a odpovídající zásuvkou může být nebezpečí úrazu elektrickým proudem minimální.
b) Dbejte, abyste se nedotýkali zemněných povrchů, jako jsou potrubí, radiátory, sporáky nebo chladničky. Když máte tělo uzemněné, je nebezpečí úrazu elektrickým proudem větší.
c) Nevystavujte elektrické nářadí dešti ani vlhkosti. Vnikne-li do nářadí voda, nebezpečí úrazu elektrickým proudem se zvyšuje.
d) S přívodní šňůrou zacházejte šetrně a používejte ji pouze k jejímu účelu. Nikdy za ni nářadí nenoste ani nevlečte a nevytahujte za ni zástrčku ze zásuvky. Uchovávejte ji mimo dosah horka a mimo kontakt s oleji, ostrými hranami a pohyblivými díly. Poškozená nebo zapletené šňůra zvyšuje nebezpečí úrazu elektrickým proudem.
e) Při práci venku používejte prodlužovací kabel vhodný pro venkovní prostředí. Používáním

kabelů vhodných pro venkovní prostředí se snižuje nebezpečí úrazu elektrickým proudem.

f) Musíte-li používat toto elektrické nářadí ve vlhkém prostředí, používejte v elektrickém obvodu proudový chránič (RCD). Použití proudového chrániče (RCD) snižuje riziko úrazu elektrickým proudem.

3)Osobníbezpečnost

a) Udržujte stále pozornost, soustřed'te se na to, co děláte, a při práci s elektrickým nářadím se říd'te zdravým rozumem. Jste-li unaveni nebo pod vlivem drog, alkoholu nebo léků, s elektrickým nářadím nepracujte. Při práci s elektrickým nářadím stačí chvilkov á nepozornost, aby došlo k vážnému úrazu.
b) Vždy používejte prvky osobní ochrany. Vždy noste vhodný prostředek ochrany zraku. Nošením odpovídajících bezpečnostních pomůcek a vybavení, jako je respirátor, neklouzavá obuv, tvrdý klobouk nebo prostředek ochrany sluchu, se nebezpečí úrazu snižuje.
c) Zabraňte náhodnému spuštění nářadí. Než nářadí zapojíte do sítě, přesvědčte se, že je vypínač ve vypnuté poloze. Přenášení elektrického nářadí s prstem na spouštěcím spínači nebo připojení elektrického nářadí k zdroji elektrické energie, je-li spouštěcí spínač v poloze zapnuto, zvyšuje pravděpodobnost vzniku nehod.
d) Než elektrické nářadí zapnete, sundejte z něj všechny seřizovací klíče a jiné nástroje. Necháte-li klíč nebo nástroj ve styku s rotačním dílem nástroje, může snadno dojít k úrazu.
e) Nikam se nenapřahujte. Udržujte si soustavně pevný postoj a rovnováhu. V neočekávaných situacích pak dokážete elektrické nářadí lépe kontrolovat.
f) Na práci se vhodně oblečte. Nenoste žádný volný oděv ani šperky. Vlasy, oblečením ani rukavicemi se nepřibližujte k pohyblivým součástem nářadí. Volný oděv, šperky a dlouhé vlasy by se mohly pohyblivými součástmi zachytit.
g) Pokud je nářadí vybaveno tak, že k němu lze připojit zařízení na odsávání a odlučování prachu, dbejte, aby bylo připojeno a řádně používáno. Používáním takového zařízení se snižují rizika spojená s vířením prachu.
h) Nedovolte, aby jistota získaná častým používáním nářadí vedla ke snížení vaší pozornosti a ignorování zásad bezpečné práce s nářa-

dím. Neopatrný úkon může během zlomku sekundy způsobit vážné zranění.

4) Práce s elektrickým nářadím a péče o ně
a) Na elektrické nářadí netlačte. Pro svůj účel zvolte vhodné nářadí. Správné nářadí vykoná práci lépe a bezpečněji rychlostí, na kterou je konstruováno.
b) Jestliže vypínač nářadí nezapíná či nevypíná, nářadí nepoužívejte. Elektrické nářadí, které se nedá vypínačem ovládat, je nebezpečné a je třeba dát je opravit.
c) Než začnete elektrické nářadí jakkoliv seri- zovat, vyměňovat příslušenství nebo ukládat, odpojte jeho zástrčku od sítě. Tímto preventiv- ním bezpečnostním opatřením snížíte riziko, že se nářadí bezděčně uvede do chodu.
d) Pokud s nářadím nepracujete, uchovávejte je mimo dosah dětí. Osobám, které nejsou s obsluhou nářadí nebo s těmito pokyny seznámeny, nedovolte s ním pracovat. V rukou neškolené osoby je elektrické nářadí nebezpečné.
e) Věnujte elektrickému nářadí potřebnou údržbu. Kontrolujte, zda je na nářadí všechno správně seřízeno a utaženo, pohyblivé části nedřou, žádná součást není zlomena nebo nářadí není ani jinak ve stavu, který by mohl narušit jeho správný chod. Pokud je elektrické nářadí poškozeno, je třeba dát je před použitím opravit. Nedostatečně udržované nářadí již způsobilo četné úrazy.
f) Řezné nářadí udržujte ostré a čisté. Řádně udržované Řezné nářadí s nabroušeným ostřím se tak snadno nezadře a snáze se ovládá.
g) Elektrické nářadí, příslušenství, vrtáky atd. používejte v souladu s těmito pokyny, a to způ- sobem a pro účel, pro který je nářadí konstruováno. Přitom berte v úvahu pracovní podmínky a práci, kterou chcete vykonat. Používáním elektrického nářadí na činnosti, na které není konstruováno, se můžete snadno dostat do nebezpečné situace.
h) Dbejte na to, aby byly rukojeti a úchopné povrchy suché, čisté a zbavené olejů a maziv. Kluzké rukojeti a úchopné povrchy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.

5)Servis

a) Svěřte opravu vašeho elektrického nářadí pouze osobě s příslušnou kvalifikací, která bude používat výhradně originální náhradní díly. Tím zajistíte bezpečný provoz tohoto elektrického nářadí.

BEZPEČNOSTNÍ POKYNY K ROZBRUŠOVACÍM PILÁM – POKYNY K ŘEZÁNÍ

1. Při řezání vždy používejte pouze řeznou hranu kotouče (nikdy ne stranu). Na kotouč nevyvíjejte boční tlak a zejména jej nenechte uvíznout.
2. Udržujte ruce a nohy v bezpečné vzdálenosti od kotouče. Při řezání nepoužívejte volné oděvy, které mohou být strojem zachyceny.
3. S pilovým kotoučem zacházejte opatrně, nikdy jej nenechte spadnout a uchovávejte jej na bezpečném a suchém místě.

1. Zajistěte, aby všechny příruby kotouče a další osazené části byly v dobrém stavu, a aby se instalovaly podle pokynů. Poškozené nebo chybějící díly mohou vést k poškození kotouče. Vždy používejte příruby dodané se strojem.
2. Nikdy nepracujte s poškozenými kotouči, protože mohou být nebezpečné. Při výměně kotouče nejprve vypněte stroj. Rukou otáčejte kotoučem a zkontrolujte jej z hlediska nestejnoměrnosti, zkroucení nebo natržení. Pokud zjistíte jakoukoliv z těchto vad, již jej dál nepoužívejte a vyměňte jej za nový. Rovněž vyměňte kotouč, který spadl na podlahu. Ačkoliv nemusí být vidi-telně poškozený, mohl zkřehnout.
3. Před zahájením řezání provedte testovací provoz, tj. zapněte motor a zkontrolujte správnou funkci kotouče. Po výměně kotouče nechte pilu běžet tři minuty. Potom před každou prací provádějte testovací provoz po dobu jedné minuty.
4. Když stroj běží, nikdy se nepokoušejte odstranit nebo upnout obrobek. Před odstraňováním jakéhokoliv obrobku nebo změnou nastavení vždy počkejte, dokud se kotouč úplně nezastaví.
5. Před instalací vždy zkontrolujte kotouče s pryskyřicí a gumou z hlediska natržení.
6. Vždy zkontrolujte, zda maximální povolené otáčky řezného kotouče odpovídají maximálním otáčkám motoru. Nikdy nepřekračujte maximální povolené otáčky uvedené na kotouči.
7. Nikdy se nepokoušejte namontovat kotouč na stroj násilím nebo měnit velikost osazení. Nikdy nepoužívejte kotouče s nekompatibilními

rozměry. Používejte pouze kotouče s rozměry kompatibilními se strojem.

1. Nepokoušejte se na stroj nainstalovat pilové kotouče, protože není určen k řezání dřeva.

2. Nezačínejte řezat, dokud motor nedosáhl plných otáček.

3. Pokud se kotouč během provozu stroje již netočí nebo motor zní jako přetížený, ihned vypněte motor.

4. Snadno hořlavé nebo křehké předměty udržujte v bezpečné vzdálenosti od stroje. Obsluha stroje musí zabránit tomu, aby se její ruce, obličej nebo nohy dostaly do kontaktu s jiskrami vznikajícími při řezání.

5. Umístěte stroj pevně na rovný a vodorovný povrch.

6. Stroj provozujte pouze při napětí uvedeném na typovém štítku.

7. Nikdy se nedotýkejte uříznutého obrobku, vždy jej nechte nejprve vychladnout.

8. Nikdy neřežte obrobky s většími než povolenými rozměry.

9. Během řezání se nikdy nezdržujte v ose kotouče. Vždy se zdržujte na jedné straně.

10. Nainstalovaná bezpečnostní zařízení nechte trvale na svém místě.

11. Vždy řežte pomalu a opatrně. Kotoučem nikdy nepůsobte na obrobek prudkými pohyby.

12. Na kotouč nikdy nepřitlačujte obrobek, který držíte rukama. K upnutí obrobku vždy používejte upínky.

13. Udržujte ruce v bezpečné vzdálenosti od řezného kotouče. Nikdy neřežte obrobky za podmínek, kdy je nutné jejich ruční přidržování ve vzdálenosti menší než 15 cm od řezného kotouče.

14. Zajistěte správné podepření obrobku.

15. Nikdy nepoužívejte řezné kapaliny. Tyto kapaliny se mohou vznítit nebo způsobit úraz elektrickým proudem.

16. Neřežte litinu.

17. Neřežte plasty, dřevo nebo syntetické materiály.

18. Neřežte hořčík.

Elektrická bezpečnost

Vždy zkontrolujte, zda se napájecí napětí sítě shoduje s napájecím napětím na výkonovém štítku.

- Nepoužívejte tento stroj, je-li poškozen jeho napájecí kabel nebo zástrčka.

- Používejte pouze prodlužovací kabely, které jsou vhodné pro příkon tohoto zařízení a které mají minimální průřez 1,5 mm². Budete-li používat prodlužovací kabel na cívce, vždy odmotejte celý kabel.

2. INFORMACE O NÁŘADÍ

Určené použití

Rozbrušovací pila je určena k řezání ocelových materiálů různých tvarů.

TECHNICKÉ ÚDAJE

Model č. CS505AC
Napájecí napětí 220V-240V~
Frekvence 50/60Hz
Příkon 2.300 W
Jmenovité otáčky 4300/min
Rozměry řezného kotouče 355mm x 25.4mm
Akustický tlak L_PA	92 dB(A) K=3
Akustický výkon L_WA	105 dB(A) K=3
Vibrace a_h, AG	2.90+1.5 m/ s^2
Hmotnost 15.8kg
Maximální kapacita řezání při 90°- Obdélník- Průřez L- Kruhový průřez	115mm x 125mm135mm x 135mm 125mm
Maximální kapacita řezání při 45°- Obdélník- Průřez L- Kruhový průřez	110mm x 102mm110mm x 110mm 110mm

Úroveň vibrací

Deklarovaná úroveň vibrací uvedená v tomto návo- du byla měřena v souladu se standardní zkušební metodou předepsanou normou EN 62841. Tato úroveň vibrací může být použita pro srovnání jed- notlivých nářadí mezi sebou a také při předběžném posouzení působících vibrací při používání nářadí při uvedených aplikacích.

- použití tohoto nářadí pro jiné aplikace nebo s odlišným nebo špatně udržovaným příslušenstvím může značně zvýšit působení vibrací.

- doba, kdy je nářadí vypnuto nebo kdy je v cho- du, ale aktuálně nevykonává žádnou práci, může působení vibrací značně zmírnit.

Chraňte se před působením vibrací prováděním řádné údržby tohoto nářadí i jeho příslušenství, udržujte ruce v teple a provádějte práci správným způsobem.

POPIS

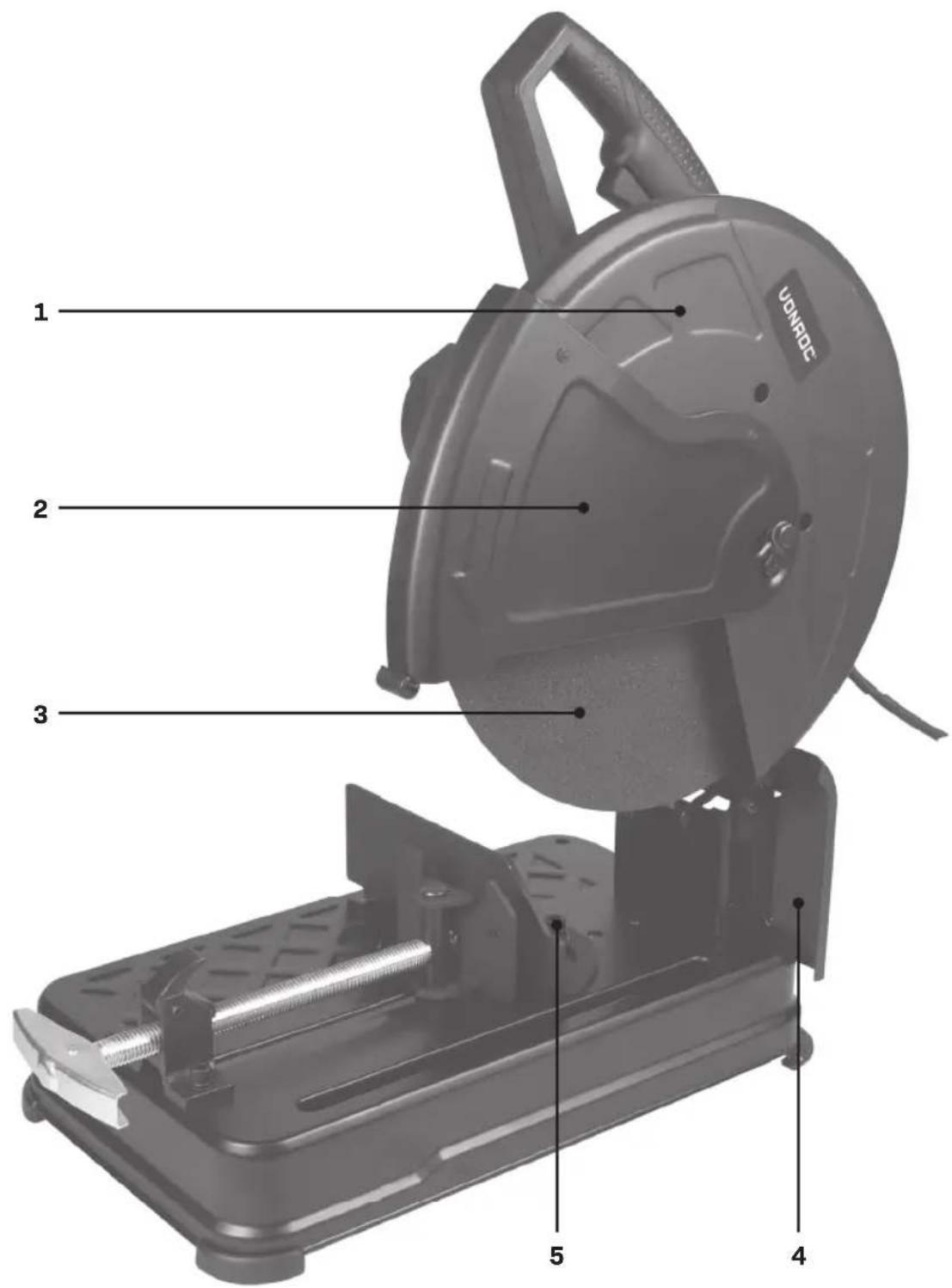

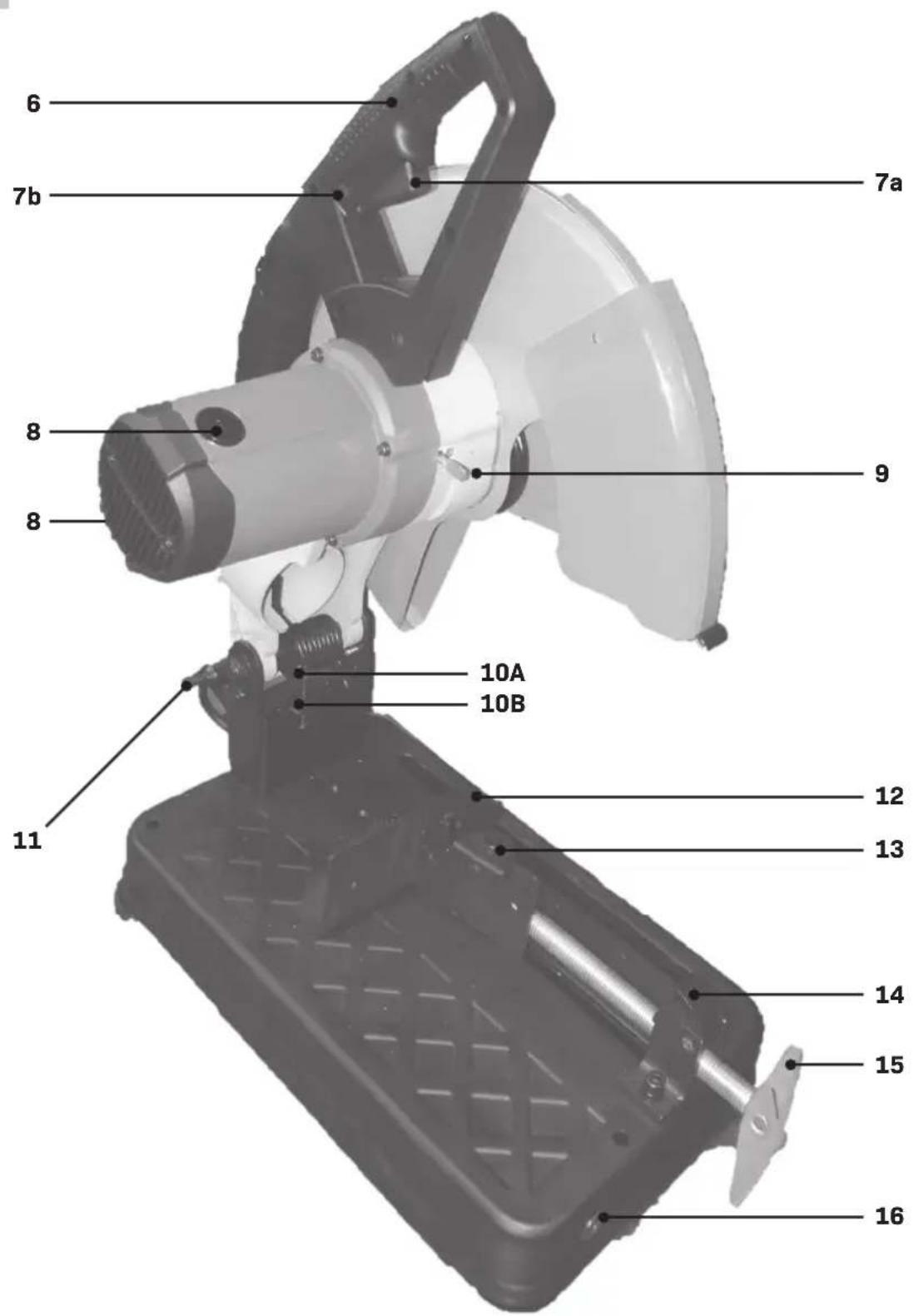

Čísla v následujícím textu odkazují na obrázky na stranách 2 - 5.

1. Horní bezpečnostní kryt
2. Pohyblivý bezpečnostní kryt
3. Řezný kotouč
4. Deflektor jisker
5. Přichytka obrobku
6. Rukojeť
   7a. Spínač zapnuto/vypnuto
   7b. Zajišťovací tlačítko
7. Víčko uhlíkového kartáče
8. Zajišťovací tlačítko vřetena
   10A. Šroub hloubkového dorazu
   10B. Matice hloubkového dorazu
9. Přepravní zajištovací kolík
10. Zadní upínka obrobku
11. Přední upínka obrobku
12. Páka aretace
13. Vřeteno pro upínání obrobku
14. Klíč pro výměnu kotouče
15. Vřeteno stroje
16. Velká vnitřní podložka
17. Velká vnější podložka
18. Malá podložka
19. Šroub kotouče

3. POUŽITÍ

Před výměnou kotouče nebo seřizováním stroje nejprve vytáhněte zástrčku stroje ze sítové zásuvky.

Odstranění přepravního zajištění (Obr. B)

Stroj je vybaven přepravním zajišťovacím kolíkem (11), který stroj drží ve spodní poloze kvůli usnadnění přepravy a skladování. Zajišťovací tlačítko blokuje pohyb pily nahoru a dolů. Před použitím pily se musí deaktivovat.

- Odstraňte přepravní zajištění mírným stlačením stroje dolů. Při stlačení dolů je možno druhou rukou vytáhnout zajišťovací kolík (11).

- Po vytažení kolíku (11) se stroj může volně pohybovat nahoru a dolů.

Aktivace přepravního zajištění (Obr. B)

• Stlačte stroj dolů do nejnižší polohy.
• Potom zatlačte přepravní zajištovací kolík (11) na své místo.

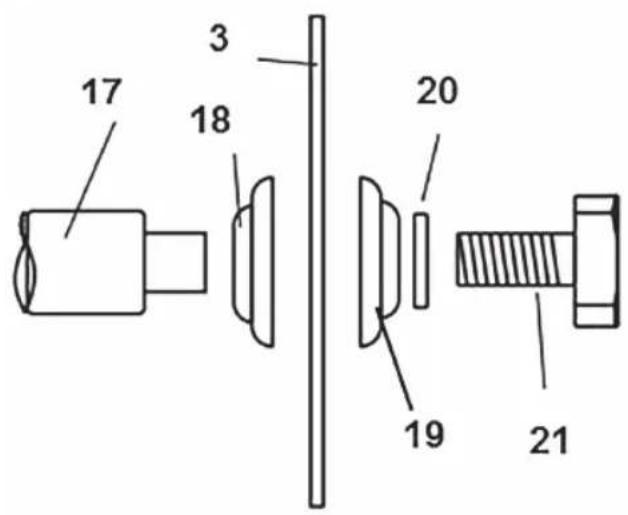

Montáž a demontáž řezného kotouče (Obr. A, B a C)

Před výměnou kotouče vždy vytáhněte síťovou zástrčku.

Před výměnou kotouče si vždy přečtěte příslušné bezpečnostní pokyny.

Demontáž rezného kotouče

• Z podstavce stroje vyjměte klíč na kotouč (16).
• Demontáž kotouče je snadnější, kdy je pohyblivý bezpečnostní kryt (2) přestaven nahoru.
• Stiskněte blokovací tlačitko vřetene (9), aby se zablokoval pohyb vřetene stroje.
• Držte stisknuté blokovací tlačítko vřetene (9). Nasadťe klíč (16) na upevňovací šroub kotouče a pootáčejte jím tak, aby se tlačítko (9) maximálně zatlačilo a zablokovalo se vřeteno.
• Demontujte šroub (21), malou podložku (20) a velkou vnější podložku (19).
• Potom sejměte řezný kotouč (3).

Montáž řezného kotouče

• Pokud toto ještě nebylo provedeno, demon-tujte šroub (21) jeho otáčením doleva, potom sejměte malou podložku (20) a velkou vnější podložku (19).
• Nasadte rezný kotouč (3) na vřeteno stroje.
• Nejprve nasadte velkou vnější podložku (19), potom malou podložku (20) a potom namontujte upevňovací šroub (21) podle obr. C a utáhněte jej rukou, dokud se nezačne otáčet vřeteno.
• Stiskněte blokovací tlačitko vřetene (9), aby se zablokoval pohyb vřetene stroje.
• Držte stisknuté blokovací tlačítko vřetene (9). Nasadťe klíč (16) na upevňovací šroub kotouče a pootáčejte jím doprava.
• Když se zablokuje otáčení vřetene, utáhněte upevňovací šroub kotouče pomocí klíče (16).
• Uvolněte blokovací tlačítko vřetene a zkontrolujte, zda již neblokuje pohyb vřetene.

Potom zkontrolujte správnou montáž kotouče:

• Rukou otáčejte kotoučem (3) několik otáček a kontrolujte jeho volné otáčení a správné usazení.
• Zapněte stroj a nechte jej běžet minimálně 3 minuty.

Zapnutí a vypnutí nářadí (obr. B)

• Chcete-li spustit toto nářadí, podržte stisknuté zajišťovací tlačítko (7b) a stiskněte vypínač (7a).
• Chcete-li nářadí vypnout, uvolněte vypínač (7a).

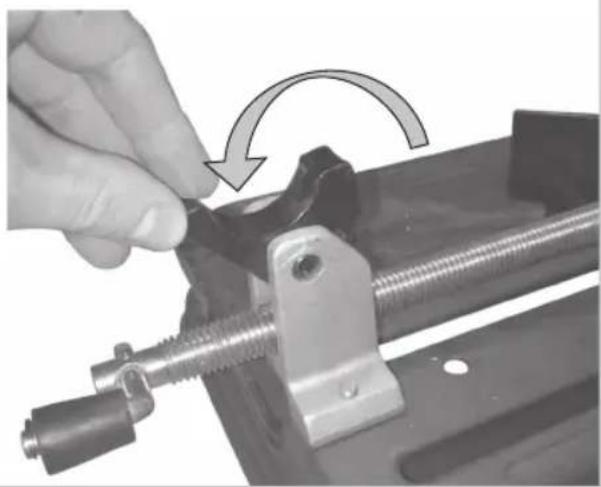

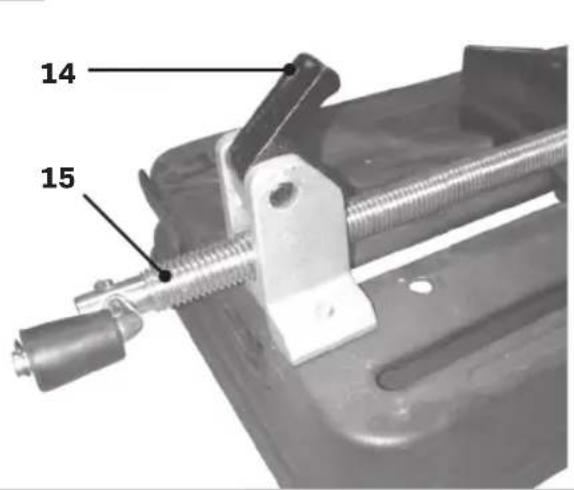

Upínka obrobku (5) (Obr. A, B a D)

• Umístěte obrobek mezi přední upínku (13) a zadní upínku (12).
• Zvedněte aretaci (14) způsobem uvedeným na obr. D a otáčejte rukojetí šroubu (15) dopředu, dokud se přední upínka (13) nedotkne obrobku.
• Potom přestavte aretaci (14) dolů (aby se zajistilo vřeteno) a upněte obrobek otáčením rukojeti šroubu (15).

Úhlové řezání (Obr. E)

Stroj umožňuje nastavením zadní upínky (12) úhlové řezání pod úhly od 0° do 45°.

• Povolte 2 šrouby M10 s šestihrannou hlavou (22 a 23), které upevňují zadní upínku (12) - tak, aby bylo možné pohybovat svěrákem.
• Potom nastavte zadní upínku (12) na správný úhel a opět utáhněte oba šrouby (22 a 23).

Přestavení zadního svěráku (pro řezání větších obrobků) (Obr. F)

Ve stavu dodání z výrobního závodu svěrák umožňuje řezání obrobků o maximální velikosti 160 mm. Svěrák lze přestavit dozadu, aby bylo možné řezat obrobky velikosti 195 mm, jak je vidět na obrázku vpravo (obr. F).

• Úplně povolte 2 šrouby M10 s šestihrannou hlavou (22 a 23) na zadní upínce (12).
• Posuňte upínku (12) dozadu a šrouby (22 a 23) namontujte do zadních otvorů.

Seřízení hloubkového dorazu (Obr. B)

Stroj je vybaven šroubem hloubkového dorazu, kterým lze seřizovat maximální hloubku řezu.

• Při seřizování hloubky řezu povolte spodní matici (10B) a potom seřidte hloubku otáčením horního šroubu (10A) do požadované polohy.
• Potom opět utáhněte spodní matici (10B).

Postup řezání

Při řezání materiálu vždy postupujte následovně:

• Před spuštěním stroje zkontrolujte správné upnutí a podepření obrobku.
• Spustte stroj v horní poloze a nechte jej běžet, dokud nedosáhne maximálních otáček.
• Zkontrolujte volné otáčení kotouče bez vibrací.
• Opatrně pohybujte strojem dolů, dokud se nedotkne materiálu.
• Malou silou rovnoměrně stlačujte páku a dbejte na to, aby neklesaly otáčky kotouče.
• Po provedení řezu uvolněte vypínač a opatrně pohybujte strojem nahoru.
• Obrobek vyjměte až po úplném zastavení řezného kotouče.

Pří řezání nevyvíjejte příliš velkou sílu na páku, protože by docházelo k rychlejšímu opotřebení kotouče a stroje a nedosáhlo by se rychlejšího řezání.

Kontrola a výměna uhlíkových kartáčů

Motor má 2 uhlíky, které se používáním opotřebují. Je důležité kontrolovat stav uhlíkových kartáčů, protože opotřebený uhlíkový kartáč může mít za následek nízký výkon a poškození motoru.

Demontáž uhlíkových kartáčů (Obr. B)

• Ujistěte se, že je zástrčka stroje vytažená ze sítové zásuvky.
• Demontujte víčko uhlíkového kartáče (8).
• Vyjměte uhlíkové kartáče opatrným vytažením za pružinku.
• Zkontrolujte uhlíkový kartáč, pokud je kratší než 6 mm, je opotrebený a musí se ihned vyměnit.
• Zopakujte stejnou činnost na druhé straně.

Opětovné vložení uhlíkových kartáčů (Obr. B)

• Ujistěte se, že je zástrčka stroje vytažená ze sítové zásuvky.
• Vložte uhlíkové kartáče a zatlačte pružinku zpět na místo.
• Držte pružinku stlačenou, nasadte víčko uhlíkového kartáče (8) a otočte jej doprava.
• Po montáži obou uhlíkových kartáčů vyzkoušejte, zda stroj běží hladce bez jisker.

Vždy vyměňujte oba uhlíkové kartáče.

4. ÚDRŽBA

Před čištěním a prováděním údržby vždy stroj vypněte a vypojte zástrčku napájecího kabelu ze síťové zásuvky.

Pravidelně čistěte kryt zařízení jemným hadříkem, ideálně po každém použití. Ujistěte se, zda nejsou větrací otvory zaneseny prachem nebo jinými nečistotami. Odolnější nečistoty odstraňte pomocí jemného hadříku navlhčeného v mýdlové pěně. Nepoužívejte žádná rozpouštědla, jako jsou benzín, líh, čpavek atd. Takové chemické látky mohou způsobit poškození dílů z umělé hmoty.

Výše uvedené představuje jedinou záruku poskytovanou společností, ať už výslovnou nebo předpokládanou. Neexistují žádné další záruky, výslovné ani nebo předpokládané, které přesahují rámec zde uvedeného, včetně předpokládaných záruk prodejnosti a vhodnosti pro určitý účel. VONROC v žádném případě neodpovídá za jakékoliv náhodné nebo následné škody. Opravné prostředky prodejců se omezují výhradně na opravu nebo výměnu nevyhovujících jednotek nebo dílů.

Na tomto výrobku a v tomto návodu mohou být prováděny změny. Technické údaje mohou být změněny bez předchozího upozornění.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Poškozená a likvidovaná elektrická nebo elektronická zařízení musí být odevzdána ve sběrných dvorech, které jsou určeny pro tento účel.

Pouze pro země EU

Nevyhazujte elektrická nářadí do běžného domácího odpadu. Podle evropské směrnice 2012/19/EU týkající se likvidace elektrických a elektronických zařízení a její implementace do vnitrostátního práva, musí být nepoužívaná elektrická nářadí shromažďována odděleně a jejich likvidace musí být provedena tak, aby nedošlo k ohrožení životního prostředí.

ZÁRUKA

Výrobky VONROC jsou vyvíjeny v souladu s poža- davky norem na nejvyšší kvalitu a je zaručeno, že po dobu platné záruky, která začíná běžet dnem původ- ního nákupu, nebudou na těchto výrobcích žádné vady materiálu, ani vady způsobené špatným dílens- kým zpracováním. Dojde-li během tohoto období k závadě v důsledku vady materiálu nebo dílenského zpracování, kontaktujte přímo firmu VONROC.

Z této záruky jsou vyloučeny následující případy:

• Opravy nebo úpravy tohoto zařízení byly provedeny nebo byly provedeny pokusy o jejich provedení v neautorizovaných servisech;
  • Běžnéopotřebení;
• Toto zařízení bylo nesprávně použito, nevhodně použito nebo nebyla prováděna jeho správná údržba;
• Byly použity neoriginální náhradní díly.

CE

(HU) Felelősségünk teljes tudatában kijelentjük, hogy ez a termék teljes mértékben megfelel az alábbi szabványoknak és előírásoknak: je v souladu se směrnicí 2011/65/EU Evropského parlamentu a Rady EU ze dne 8. června 2011, která se týká omezení použití určitých nebezpečných látek v elektrických a elektronických zařízeních.

(CS) Na naši vlastní zodpovědnost prohlašujeme, že je tento výrobek v souladu s následujícími standardy a normami: Je v súlade s normou 2011/65/EÚ Európskeho parlamentu a Rady z 8. júna 2011 týkajúcej sa obmedzenia používania určitých nebezpečných látok v elektrickom a elektronickom vybavení.

EN 62841-1, EN 62841-3-10, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, 2006/42/EC, 2014/30/EU, 2012/19/EU, 2011/65/EU,

Zwolle, 01-05-2022 H.G.FRosberg CEO

VONROC • Lingenstraat 6 • 8028 PM Zwolle • The Netherlands

VONROC®

BUILD YOUR FUTURE

©2022 VONROC

WWW.VONROC.COM

2205-11
