Tipo de producto	Sierra abrasiva (tronzadora de metales)
Marca	Vonroc
Modelo	CS505AC
Alimentación	220-240 V~, 50/60 Hz
Potencia absorbida	2300 W
Velocidad en vacío	4300 rpm
Diámetro de hoja	355 mm
Agujero de la hoja	25,4 mm
Capacidad de corte a 90° (rectangular)	115 x 125 mm
Capacidad de corte a 90° (en L)	135 x 135 mm
Capacidad de corte a 90° (circular)	∅ 125 mm
Capacidad de corte a 45° (rectangular)	110 x 102 mm
Capacidad de corte a 45° (en L)	110 x 110 mm
Capacidad de corte a 45° (circular)	∅ 110 mm
Peso	15,8 kg
Nivel de presión acústica (LpA)	92 dB(A) (K=3)
Nivel de potencia acústica (LwA)	105 dB(A) (K=3)
Vibración (ah,AG)	2,90 ± 1,5 m/s²
Clase de protección	Clase II (doble aislamiento)
Funciones principales	Corte angular 0-45°, tope de profundidad ajustable, tornillo de banco orientable, bloqueo de transporte, protector contra chispas
Mantenimiento y limpieza	Limpieza regular con paño suave; reemplazo de escobillas de carbón (desgaste < 6 mm)
Seguridad	Interruptor con bloqueo, cubierta de hoja móvil, parada de emergencia (soltar interruptor), doble aislamiento
Piezas de repuesto y reparabilidad	Disco 355x25,4 mm, escobillas de carbón, brida de disco; reparación por centro autorizado
Información general	Garantía legal, uso interior únicamente, conforme a las directivas UE

Preguntas frecuentes - CS505AC Vonroc

¿Cómo cambiar el disco de corte de la sierra Vonroc CS505AC?

Primero desconecte la máquina. Levante la cubierta de protección móvil. Presione el botón de bloqueo del eje (9) y manténgalo presionado. Use la llave suministrada (16) para aflojar el perno (21) girando en sentido antihorario. Retire el perno, la arandela pequeña (20) y la arandela grande exterior (19), luego el disco usado. Para la instalación, coloque el nuevo disco (3) en el eje, vuelva a colocar la arandela grande exterior, la arandela pequeña y el perno. Apriete a mano, luego bloquee el eje y apriete con la llave en sentido horario. Verifique que el disco gire libremente antes de usarlo.

¿Cómo ajustar el tope de profundidad en la sierra CS505AC?

Afloje la tuerca inferior (10B) del perno del tope de profundidad. Gire el perno superior (10A) para ajustar la profundidad de corte deseada. Una vez ajustado, vuelva a apretar la tuerca inferior. Asegúrese de que el tope esté bien fijado antes de usar.

¿Cuál es la capacidad máxima de corte de la sierra abrasiva Vonroc CS505AC?

A 90°, las capacidades son: 115 x 125 mm para sección rectangular, 135 x 135 mm para sección en L, y ∅ 125 mm para sección circular. A 45°, las capacidades son: 110 x 102 mm (rectangular), 110 x 110 mm (en L), y ∅ 110 mm (circular).

¿Cómo realizar un corte en ángulo con la sierra CS505AC?

Afloje los dos pernos M10 con cabeza hexagonal (22 y 23) que sujetan la fijación trasera (12). Gire el tornillo de banco al ángulo deseado (de 0° a 45°). Vuelva a apretar firmemente los pernos. Coloque la pieza en el tornillo de banco y ajústela antes de proceder al corte.

¿Qué tipos de materiales puedo cortar con la sierra Vonroc CS505AC?

Esta sierra abrasiva está diseñada para cortar acero en diferentes formas (perfiles, tubos, barras). No es adecuada para madera, plástico, materiales sintéticos, hierro fundido o magnesio. Utilice únicamente discos adecuados para metales ferrosos.

¿Cómo reemplazar las escobillas de carbón de la sierra CS505AC?

Desconecte la máquina. Retire la tapa de las escobillas de carbón (8). Tire suavemente del resorte para extraer las escobillas. Verifique su desgaste: si quedan menos de 6 mm de carbón, reemplácelas. Inserte las escobillas nuevas, empuje el resorte hacia atrás y vuelva a colocar la tapa. Repita para el otro lado. Reemplace siempre ambas escobillas al mismo tiempo.

¿Por qué la sierra no arranca o se detiene durante el uso?

Primero verifique la alimentación eléctrica y el cable. Asegúrese de que el botón de bloqueo (7b) esté presionado al mismo tiempo que el interruptor de encendido/apagado (7a). Si la máquina se detiene, la protección térmica puede haberse activado: deje enfriar. Las escobillas de carbón desgastadas también pueden causar paradas; inspecciónelas y reemplácelas si es necesario.

¿Cómo limpiar y mantener la sierra abrasiva Vonroc CS505AC?

Limpie regularmente el cuerpo de la máquina con un paño suave, preferiblemente después de cada uso. Para manchas difíciles, use un paño ligeramente húmedo con agua jabonosa. No use disolventes como gasolina o alcohol. Verifique que las aberturas de ventilación no estén obstruidas. Haga inspeccionar las escobillas de carbón periódicamente.

¿Cuáles son las precauciones de seguridad esenciales para usar la sierra CS505AC?

Use siempre gafas de protección, guantes de seguridad y protección auditiva. Asegúrese de que la pieza a cortar esté bien fijada en el tornillo de banco. Mantenga las manos a más de 15 cm del disco. No use ropa holgada. Use la máquina solo en interiores. Desconéctela antes de cualquier ajuste o cambio de disco.

¿Cómo desbloquear el pasador de transporte de la sierra Vonroc CS505AC?

Empuje ligeramente la cabeza de la sierra hacia abajo. Mientras mantiene esta presión, retire el pasador de bloqueo para transporte (11) con la otra mano. La máquina puede entonces moverse libremente hacia arriba y abajo. Para bloquearla nuevamente, baje la cabeza completamente y vuelva a insertar el pasador hasta que encaje.

MANUAL DE USUARIO CS505AC Vonroc

ES Traducción del manual original 33

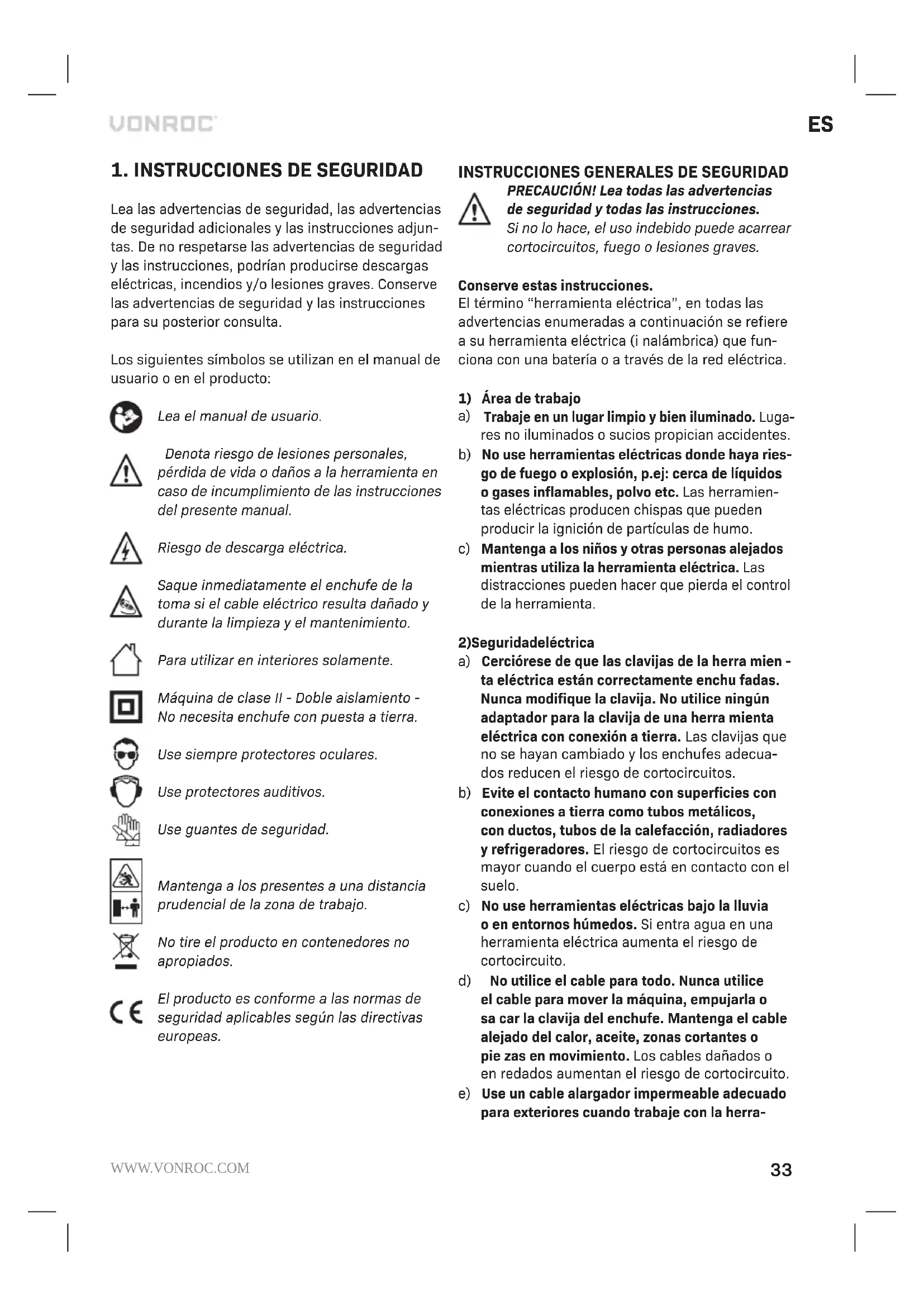

1. INSTRUCCIONES DE SEGURIDAD

Lea las advertencias de seguridad, las advertencias de seguridad adicionales y las instrucciones adjuntas. De no respetarse las advertencias de seguridad y las instrucciones, podrían producirse descargas eléctricas, incendios y/o lesiones graves. Conserve las advertencias de seguridad y las instrucciones para su posterior consulta.

Los siguientes símbolos se utilizan en el manual de usuario o en el producto:

Lea el manual de usuario.

Denota riesgo de lesiones personales, pérdida de vida o daños a la herramienta en caso de incumplimiento de las instrucciones del presente manual.

Riesgo de descarga eléctrica.

Saque inmediatamente el enchufe de la toma si el cable eléctrico resulta dañado y durante la limpieza y el mantenimiento.

Para utilizar en interiores solamente.

Máquina de clase II - Doble aislamiento - No necesita enchufe con puesta a tierra.

Use siempre protectores oculares.

Use protectores auditivos.

Use guantes de seguridad.

Mantenga a los presentes a una distancia prudencial de la zona de trabajo.

No tire el producto en contenedores no apropiados.

El producto es conforme a las normas de seguridad aplicables según las directivas europeas.

INSTRUCCIONES GENERALES DE SEGURIDAD

PRECAUCIÓN! Lea todas las advertencias de seguridad y todas las instrucciones. Si no lo hace, el uso indebido puede acarrear cortocircuitos, fuego o lesiones graves.

El término "herramienta eléctrica", en todas las advertencias enumeradas a continuación se refiere a su herramienta eléctrica (i nalámbrica) que funciona con una batería o a través de la red eléctrica.

1) Área de trabajo

a) Trabaje en un lugar limpio y bien iluminado. Lugarres no iluminados o sucios propician accidentes.

b) No use herramientas eléctricas donde haya riesgo de fuego o explosión, p.ej: cerca de líquidos o gases inflamables, polvo etc. Las herramientas eléctricas producen chispas que pueden producir la ignición de partículas de humo.

c) Mantenga a los niños y otras personas alejados mientras utiliza la herramienta eléctrica. Las distracciones pueden hacer que pierda el control de la herramienta.

2) Seguridadeléctrica

a) Cerciórese de que las clavijas de la herra mienta eléctrica están correctamente enchu fadas. Nunca modifique la clavija. No utilice ningún adaptador para la clavija de una herra mienta eléctrica con conexión a tierra. Las clavijas que no se hayan cambiado y los enchufes adecuados reducen el riesgo de cortocircuitos.

b) Evite el contacto humano con superficies con conexiones a tierra como tubos metálicos, con ductos, tubos de la calefacción, radiadores y refrigeradores. El riesgo de cortocircuitos es mayor cuando el cuerpo está en contacto con el suelo.

c) No use herramientas eléctricas bajo la lluvia o en entornos húmedos. Si entra agua en una herramienta eléctrica aumenta el riesgo de cortocircuito.

d) No utilice el cable para todo. Nunca utilice el cable para mover la máquina, empujarla o sa car la clavija del enchufe. Mantenga el cable alejado del calor, aceite, zonas cortantes o pie zas en movimiento. Los cables dañados o en redados aumentan el riesgo de cortocircuito.

e) Use un cable alargador impermeable adecuado para exteriores cuando trabaje con la herra-

mienta eléctrica al aire libre. El riesgo de cortocircuito es menor si utiliza un cable alargador adecuado para exteriores.

f) Si no se puede evitar el uso de la herramienta eléctrica en un lugar húmedo, use suministro protegido mediante dispositivo diferencial residual (DDR). El uso de un DDR reduce el riesgo de choque eléctrico.
h) No permita que la familiaridad adquirida con el uso frecuente de las herramientas le haga confiarse e ignorar los principios de seguridad de las herramientas. Una acción descuidada puede causar lesiones graves en una fracción de segundo.

3) Seguridad personal

a) No se descuide, preste atención a lo que está haciendo y utilice el sentido común mientras trabaje con esta herramienta. No use herramientas eléctricas cuando esté cansado o esté bajo los efectos del alcohol, las drogas o los medicamentos. Un momento de distracción, mientras utilice la herramienta eléctrica, puede provocar lesiones personales graves.
b) Use equipo de protección individual. Use siempre gafas protectoras. El uso en condiciones apropiadas del equipo de seguridad como por ejemplo: mascarilla antipolvo, zapatos antideslizantes de seguridad, casco o protección para los oídos, disminuye el riesgo de sufrir lesiones personales.
c) Evite arranques involuntarios. Asegúrese de que el interruptor está en la posición de apagado antes de conectarlo a la fuente de electricidad. Transportar herramientas eléctricas con el dedo puesto sobre el interruptor o enchufarlas con el interruptor encendido puede causar accidentes.
d) Quite cualquier llave de ajuste antes de encender la herramienta eléctrica. Una llave olvidada junto a una pieza móvil de la herramienta eléctrica puede provocar lesiones personales graves.
e) No se estire demasiado. Mantenga siempre el equilibrio y tenga los pies en el suelo. Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas.
f) Vístase apropiadamente. No lleve prendas holgadas o joyas. Mantenga su pelo, ropa y guantes alejados de las piezas móviles. Las prendas holgadas, las joyas y el pelo largo pueden quedar atrapados en las piezas móviles.
g) Si se han suministrado dispositivos para la extracción y recogida de polvo asegúrese de

que estos estén conectados y se utilicen correctamente. El uso de estos dispositivos puede reducir los riesgos relacionados con el polvo.

h) Mantenga las asas y las superficies de agarre secas, limpias y libres de aceite y grasa. Las asas y las superficies de agarre resbaladizas no permiten un manejo y control seguros de la herramienta en situaciones inesperadas.
4) Utilización y cuidados de la herramienta eléctrica
a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica adecuada para el trabajo que vaya a realizar. Una herramienta eléctrica apropiada realizará un trabajo mejor y más seguro si se utiliza para el objetivo con el que ha sido diseñada.
b) No use herramientas que no pueden encenderse o apagarse con el interruptor. Las herramientas que ya no se puedan encender y apagar son peligrosas y deben repararse.
c) Desenchufe la clavija de la toma de electricidad antes de realizar modificaciones, cambiar accesorios o guardar las herra mientras eléctricas. Tales medidas de seguridad preventivas reducen el riesgo de la puesta en marcha accidental.
d) Mantenga a los niños alejados de una herramienta eléctrica sin utilizar y no permita a personas que no estén familiarizadas con la má quina o estas instrucciones utilizar la herra mienta. La herramienta eléctrica puede ser peligrosa cuando la utilicen personas sin experiencia.
e) Conserve sus herramientas cuidadosamente. Verifique cualquier desalineación o agarrotamiento de piezas movibles, piezas dañadas y cualquier otra causa, que pudiera repercutir en el buen funcionamiento de la herramienta eléctrica. Si la herramienta está estropeada, repárela antes de utilizarla. Muchos de los accidentes están causados por un manteni miento insuficiente del equipo eléctrico.
f) Mantenga las herramientas de corte limpias y afiladas. Sierras con esquinas cortantes con un buen mantenimiento se bloquean menos y son más fáciles de controlar.
g) Utilice la herramienta eléctrica, accesorios y brocas etc. Siguiendo las instrucciones atendiendo al tipo de herramienta eléctrica y tenga en cuenta las condiciones de trabajo y el tipo de trabajo que se va a realizar. Puede ser peligroso realizar trabajos con la herramienta diferentes de aquellos para los que está diseñada.

5)Servicio

a) Haga reparar su herramienta eléctrica por una persona cualificada, usando solo piezas de repuesto idénticas. Esto garantiza que se mantenga la seguridad de la herramienta eléctrica.

INSTRUCCIONES DE SEGURIDAD PARA SIERRAS DE CORTE - INSTRUCCIONES DE CORTE

1. Utilice siempre el filo (nunca el lateral) del disco para realizar el corte. Evite ejercer presión lateral sobre el disco, y en particular, evite provocar que se atasque.
2. Mantenga las manos y el cuerpo alejados del disco. Mientras corte con la máquina, no use ropa suelta que pueda quedar atrapada en la máquina.
3. Trate la sierra de corte con precaución, nunca la deje caer y guárdela siempre en un lugar seguro y seco. Evite condiciones con temperaturas extremas y humedad excesiva.
4. Asegúrese de que todas las bridas de los discos y demás piezas instaladas estén en buenas condiciones y montadas según las instrucciones. Si hay piezas dañadas o faltan piezas pueden provocarse daños en el disco. Utilice siempre las bridas suministradas con la máquina.
5. Nunca trabaje con discos dañados, ya que pueden resultar peligrosos. Cuando cambie el disco, apague la máquina en primer lugar. Gire el disco a mano e inspecciónelo en busca de irregularidades, dobleces o cortes. Si encuentra alguno de los defectos mencionados, extraiga el disco y reemplácelo por uno nuevo. Reemplace el disco si se le ha caído al suelo. Al caerse puede volverse quebradizo incluso si no es posible detectar daños visibles.
6. Antes de empezar a cortar, realice una prueba, es decir, retroceda, encienda el motor y asegúrese de que el disco funciona correctamente. Después de cambiar el disco, deje funcionar la sierra durante tres minutos; una vez transcurrido este tiempo y antes de realizar cualquier tarea rutinaria, déjela funcionar en modo prueba durante un minuto.
7. Nunca trate de retirar o sujetar una pieza de trabajo en la máquina con la sierra en funcionamiento. Espere siempre hasta que el disco pare de dar vueltas totalmente antes de retirar cualquier pieza de trabajo o de cambiar la configuración.

8. Antes de instalar el disco, inspeccione siempre la resina y el disco tratado con caucho para cortar.

9. Compruebe siempre la velocidad máxima de funcionamiento de la sierra de corte con la velocidad máxima permitida del motor. Nunca exceda la velocidad de funcionamiento máxima permitida indicada en el disco.

10. Nunca trate de montar un disco en la máquina a la fuerza ni modifique el tamaño de los ejes. Nunca utilice discos que no encajen suavemente en la máquina. Utilice únicamente discos válidos para la máquina.
11. No intente colocar hojas de la sierra en la máquina, puesto que no está diseñada para cortar madera.
12. No comience a cortar hasta que el motor haya alcanzado la velocidad máxima.
13. Si durante el funcionamiento de la máquina el disco dejase de girar o el motor suena sobre-cargado, apague la máquina inmediatamente.
14. Mantenga los objetos altamente inflamables o frágiles alejados de la máquina. El usuario de la máquina debe evitar que sus manos, su cara o sus pies entren en contacto con las chispas que provoca el corte.
15. Coloque la máquina de forma estable sobre una superficie plana y uniforme.
16. Utilice la máquina únicamente con el voltaje indicado en la placa de características.
17. Nunca toque una pieza de trabajo que acaba de cortar, primero espere a que enfríe.
18. Nunca intente cortar piezas que excedan el tamaño permitido.
19. Durante el corte, nunca se coloque en la dirección de corte. Colóquese siempre a un lado.
20. Deje siempre los dispositivos de seguridad instalados.
21. Asegúrese en todo momento de cortar lenta y cuidadosamente. Evite aplicar el disco a la pieza de trabajo realizando un movimiento brusco.
22. Nunca empuje la pieza de trabajo hacia el disco mientras la sostiene con las manos. Utilice siempre la abrazadera para sujetar la pieza de trabajo.
23. Mantenga en todo momento las manos alejadas del disco de corte. Nunca corte piezas de trabajo que deba sujetar manualmente a una distancia inferior a 15 cm del disco giratorio.
24. Asegúrese de que la pieza de trabajo esté correctamente sujeta.

25. Nunca utilice fluidos de corte. Estos fluidos podrían encenderse o causar descargas eléctricas.

26. No corte materiales de hierro fundido.

27. No corte plásticos, madera o materiales sintéticos.
28. No corte magnesio.

Seguridad eléctrica

Compruebe siempre que la tensión del suministro eléctrico corresponda con la tensión de la placa de características.

• No utilice la máquina si el cable o el enchufe eléctrico han sufrido daños.
• Utilice únicamente cables alargadores que sean adecuados para la potencia nominal de la máquina con un grosor mínimo de 1.5 mm ^2 . Si utiliza un cable alargador en rollo, desenrolle totalmente el cable.

2. INFORMACIÓN DE LA MÁQUINA

Uso previsto

Esta sierra de corte se ha diseñado para cortar materiales de acero de diversas formas.

ESPECIFICACIONES TÉCNICAS

Modelo n.° CS505AC
Alimentación de red 220V-240V~
Frecuencia de alimentación 50/60Hz
Potencia de entrada 2.300 W
Velocidad nominal 4300/min
Potencia de sierra ∅ 355mm x ∅ 25.4mm
Presión sonora L_PA	92 dB(A) K=3
Potencia acústica L_WA	105 dB(A) K=3
Vibración a_h, AG	2.90+1.5 m/s ^2
Peso 15.8kg
Capacidad máxima de corte a 90°- Rectangular- Forma en L- Circular	115mm x 125mm135mm x 135mm∅ 125mm
Capacidad máxima de corte a 45°- Rectangular- Forma en L- Circular	110mm x 102mm110mm x 110mm∅ 110mm

Nivel de vibración

El nivel de emisión de vibraciones indicado en este manual de instrucciones ha sido medido según una prueba estándar proporcionada en EN 62841 puede utilizarse para comparar una herramienta con otra y como valoración preliminar de la exposición a las vibraciones al utilizar la herramienta con las aplicaciones mencionadas.

• al utilizarla para distintas aplicaciones o con accesorios diferentes o con un mantenimiento defi ciente, podría aumentar de forma notable el nivel de exposición.
• en las ocasiones en que se apaga la herramienta o cuando está funcionando pero no está realizando ningún trabajo, se podría reducir el nivel de exposición de forma importante.

Protéjase contra los efectos de la vibración realizando el mantenimiento de la herramienta y sus accesorios, manteniendo sus manos calientes y organizando sus patrones de trabajo.

DESCRIPCIÓN

Los números del texto se refieren a los diagramas de las páginas 2-5.

1. Protección de seguridad superior
2. Protección de seguridad extraíble
3. Disco de corte
4. Deflector de chispa
5. Abrazadera de la pieza de trabajo
6. Empuñadura
   7a. Interruptor de Encendido/Apagado
   7b. Botón de desbloqueo
7. Tapa de la escobilla de carbón
8. Botón de bloqueo del husillo
   10A. Perno de tope de profundidad
   10B. Tuerca de tope de profundidad
9. Pasador de bloqueo de transporte
10. Abrazadera trasera de la pieza de trabajo
11. Abrazadera frontal de la pieza de trabajo
12. Palanca del tope
13. Husillo de la pieza de trabajo
14. Llave de intercambio de disco
15. Husillo de la máquina
16. Arandela interior grande
17. Arandela exterior grande
18. Arandela pequeña
19. Perno del disco

3. FUNCIONAMIENTO

Antes de cambiar las cuchillas o de ajustar la máquina, desenchufe siempre en primer lugar el cable de alimentación de la toma de pared.

Extracción del bloqueo de transporte (Fig. B)

La máquina incluye un pasador de bloqueo de transporte (11) que mantiene su posición baja y facilita el transporte del dispositivo y su almacenamiento. El botón de bloqueo bloquea el movimiento ascendente y descendente de la sierra. Dicho bloqueo debe ser desactivado antes de utilizar la sierra.

• Retire la bloqueo de transporte empujando un poco la máquina hacia abajo. Mientras empuja hacia abajo, puede extraer con la otra mano el pasador de bloqueo de transporte (11).
• Después de extraer el pasador (11), la máquina puede moverse libremente hacia arriba y hacia abajo.

Activación del bloqueo de transporte (Fig. B)

• Presione la máquina hasta su posición más baja.
• A continuación, empuje el pasador de bloqueo de transporte (11) hasta que se deslice en su lugar.

Añadir/retirar un disco de corte (Fig. A, B y C)

Desconecte siempre el enchufe de alimentación antes de proceder con el cambio de discos.

Al cambiar los discos, verifique siempre las instrucciones de seguridad relacionadas.

Extracción de un disco de corte

• Extraiga la llave del disco (16) de la base de la máquina.
• La extracción del disco es más fácil si se mueve hacia arriba el protector de seguridad móvil (2).
• Presione el botón de bloqueo del husillo (9) para bloquear el movimiento del husillo de la máquina.
• Mantenga presionado el botón de bloqueo del eje (9). Coloque la llave (16) en el perno del disco y gírelo ligeramente hasta que el botón (9) quede hacia abajo del todo y bloquee la rotación del cabezal.
• Retire el perno (21), la arandela pequeña (20) y la arandela exterior grande (19)
• A continuación, retire el disco de corte (3).

Colocación de un disco de corte

• En caso de que no lo haya hecho todavía, quite el perno (21) girándolo en sentido contrario a las agujas del reloj, y luego quite la arandela pequeña (20) y la arandela exterior grande (19).
• Coloque el disco de corte (3) sobre el husillo de la máquina.
• Coloque primero la arandela exterior grande (19), luego la arandela pequeña (20) y luego el perno de fijación (21), tal y como se muestra en la Figura C, y apriete con la mano hasta que el husillo empiece a girar.
• Presione el botón de bloqueo del husillo (9) para bloquear el movimiento del husillo de la máquina.
• Mantenga presionado el botón de bloqueo del eje (9). Coloque la llave (16) sobre el perno del disco y gírelo ligeramente en el sentido de las agujas del reloj.
• Cuando el bloqueo del husillo bloquee la rotación, apriete el perno del disco utilizando la llave (16).
• Afloje el botón de bloqueo del husillo y asegúrese de que el botón de bloqueo del husillo ya no esté bloqueando el eje.

A continuación, compruebe si la rueda está instalada correctamente:

• Gire el disco (3) a mano unas cuantas vueltas para comprobar si gira libremente y si está bien alineado.
• Encienda la máquina y deje que la máquina funcione durante al menos 3 minutos.

Encendido y apagado de la máquina (Fig. B)

• Para encender la máquina, mantenga pulsado el botón de desbloqueo (7b) y pulse el interruptor de Encendido/Apagado (7a).
• Para parar la máquina, suelte el interruptor de encendido/apagado (7a).

Abrazadera de la pieza de trabajo (5) (Fig. A, B y D)

• Coloque el material de la pieza de trabajo entre la abrazadera delantera (13) y la abrazadera trasera (12).
• Levante el tope (14) como se muestra en la Fig. D. y gire el mango del tornillo (15) hacia delante hasta que la abrazadera delantera (13) entre en contacto con la pieza de trabajo.
• A continuación, mueva el tope (14) hacia abajo (para bloquear el husillo) y fije con seguridad la pieza de trabajo girando el mango del tornillo (15).

Corte en ángulos (Fig. E)

La máquina permite cortar en ángulos de 0° a 45° ajustando la abrazadera trasera (12).

• Afloje los 2 pernos de cabeza hexagonal M10 (22 y 23) que sujetan la abrazadera trasera (12) hasta que se pueda mover el tornillo.
• A continuación, coloque la abrazadera trasera (12) utilizando el ángulo que desee y apriete ambos tornillos (22 y 23) de nuevo.

Desplazamiento del tornillo trasero (para cortar piezas de trabajo más grandes) (Fig. F)

Tal y como se envía de fábrica, el tornillo permite trabajar con piezas de trabajo de 160 mm de tamaño. El tornillo se puede ajustar en la parte trasera para poder trabajar con piezas de trabajo de 195 mm, tal y como se muestra en la imagen de la derecha (Fig. F).

• Afloje completamente los 2 pernos hexagonales M10 (22 y 23) de la abrazadera trasera (12).
• Mueva la abrazadera (12) hacia atrás y vuelva a fijar los pernos (22 y 23) en los orificios de conexión traseros.

Ajuste del tope de profundidad (Fig. B)

La máquina está equipada con un perno de tope de profundidad, con este perno se puede ajustar la profundidad de corte máxima.

• Si es necesario ajustar la profundidad de corte, afloje la tuerca inferior (10B) y luego ajuste la configuración de profundidad girando el perno superior (10A) a la posición deseada.
• Luego vuelva a fijar la tuerca inferior (10B).

Procedimiento de corte

Para cortar el material, siga siempre el procedimiento indicado a continuación:

• Asegúrese de que la pieza de trabajo esté firmemente apoyada y sujeta con la abrazadera bien antes de poner en marcha la máquina.
• Ponga la máquina en marcha a la velocidad más alta y deje que la máquina funcione durante un tiempo hasta que alcance la máxima velocidad.
• Asegúrese de que la cuchilla gire libremente y sin vibraciones.
• Baje suavemente la máquina hasta que entre en contacto con el material.

• Mantenga presionando el mango ejerciendo poca fuerza, asegúrese de que la velocidad de la cuchilla no disminuya.

• Suelte el interruptor de encendido/apagado después de cortar y mueva suavemente la máquina.

• Espere a que el disco de corte haya dejado de funcionar completamente para retirar la pieza.

No aplique fuerza excesiva en el mango al cortar, la cuchilla y la máquina se des-gastarán más rápido y no dará nunca como resultado un corte más rápido.

Inspección y sustitución de los cepillos de carbón

El motor tiene 2 cepillos de carbón que se desgastan con el uso. Es importante comprobar el estado de los cepillos de carbón, un cepillo de carbón desgastado puede resultar en un mal rendimiento de la sierra y causar daños en el motor.

Extracción de los cepillos de carbón (Fig. B)

• Asegúrese de haber desenchufado el enchufe de la toma de pared.
• Retire la cubierta del cepillo de carbón (8).
• Retire los cepillos de carbón tirando suavemente del resorte.
• Compruebe el desgaste en el bloque de cepillo, cuando sea inferior a 6 mm, el cepillo de carbón está gastado y debe de cambiarse de inmediato.
• Repita el mismo procedimiento en el otro lado.

Instalar de nuevo los cepillos de carbón (Fig. B)

• Asegúrese de haber desenchufado el enchufe de la toma de pared.
• Introduzca los cepillos de carbón y coloque el resorte en su lugar.
• Añada la tapa del cepillo de carbón (8) mientras mantiene presionado el muelle y gire la tapa en el sentido de las agujas del reloj.
• Después de haber instalado de nuevo los dos cepillos de carbón, compruebe si la máquina funciona correctamente sin chispas.

Reemplace siempre ambos cepillos de carbón, nunca uno solamente.

4. MANTENIMIENTO

Desconecte siempre la máquina de la red eléctrica principal antes de realizar cualquier trabajo de mantenimiento.

Limpie regularmente la carcasa de la máquina con un paño suave, preferentemente después de cada uso. Compruebe que los orificios de ventilación estén libres de polvo y suciedad. Elimine el polvo persistente utilizando un paño suave humedecido con agua y jabón. No use disolventes tales como gasolina, alcohol, amoniaco, etc. Tales productos químicos pueden dañar los componentes sintéticos.

MEDIOAMBIENTE

aparatos eléctricos o electrónicos defectuosos y/o desechados deben recogerse en lugares de reciclado apropiado.

Solo para países de la Comunidad Europea

No elimine las herramientas eléctricas como residuos domésticos. De acuerdo con la Directiva europea 2012/19/CE sobre residuos de aparatos eléctricos y electrónicos, y su transposición a las legislaciones nacionales, las herramientas eléctricas que ya no se utilizan deben recogerse por separado y eliminarse en modo ecológico.

CONDICIONES DE GARANTÍA

Los productos VONROC han sido desarrollados con los más altos estándares de calidad y VONROC garantiza que están exentos de defectos relacionados con los materiales y la fabricación durante el periodo legalmente estipulado, a contar desde la fecha de compra original. En caso de que el producto presente defectos relacionados con los materiales y/o la fabricación durante este periodo, póngase directamente en contacto VONROC.

La presente garantía se excluye en los siguientes casos:

• Si centros de servicios no autorizados han realizado o han intentado realizar reparaciones y/o alteraciones a la máquina.
• Si se ha producido un desgaste normal.
• Si la herramienta ha sido mal tratada o usada en modo impropio, o se ha realizado incorrectamente su mantenimiento.
• Si se han utilizado piezas de repuesto no originales.

La presente constituye la única garantía implícita y explícita que ofrece la compañía. No existen otras garantías explícitas o implícitas que excedan las

citadas aquí, incluidas las garantías implícitas de comerciabilidad e idoneidad para una finalidad en especial. VONROC no será considerada responsable en ningún caso por daños incidentales o consecuentes. Los recursos a disposición de los distribuidores se limitan a la reparación o a la sustitución de las unidades o piezas no conformes.

El producto y el manual de usuario están sujetos a variaciones. Las especificaciones pueden variarse sin previo aviso.

1. ISTRUZIONI DI SICUREZZA

Risco de choque eléctrico.

Procedimento de corte
