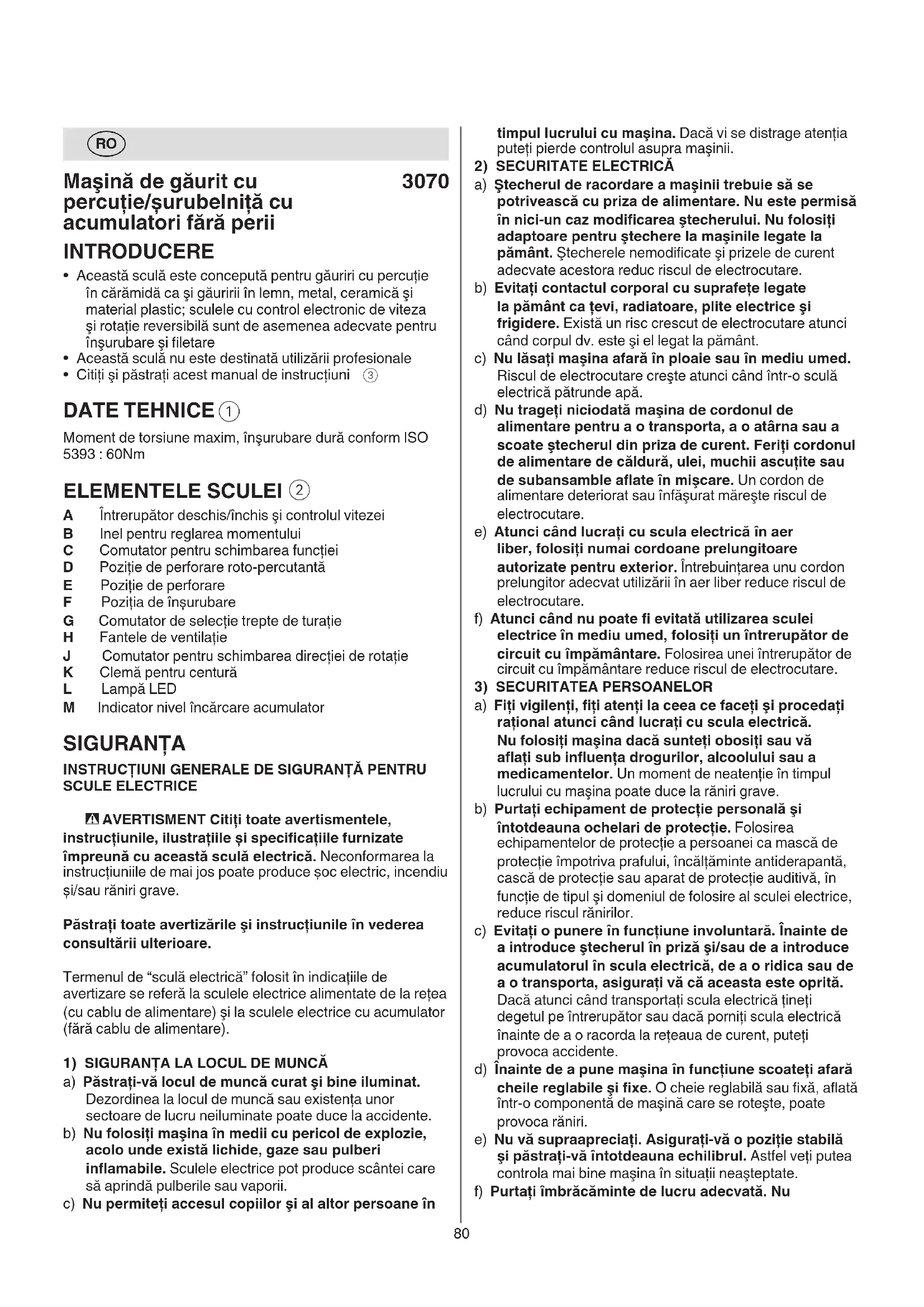

MANUAL DE UTILIZARE 3070 HA SKIL

Maşina de găurit cu percutie/surubelniţa cu acumulatori fără perii

INTRODUCERE

• Această sculă este concepută pentru găuriri cu percutie in caramida cași găuririi in lemn, metal, ceramicăși material plastic; sculele cu control electronic de vitezași rotatie reversibila sunt de asemenea adecate pentru insurubareși filetare
• Această sculă nu este destinata適用ari profesionale
  Citişi păstrati acest manual de instruetiuni ③

DATE TEHNICE①

Moment de torsiune maxim, insurubare dura conform ISO 5393:60Nm

ELEMENTELE SCULEI ②

A Intrerupator deschis/inchis si controlul vitezei
B Inel pentru reglarea momentului
C Comutator pentru schimbarea functiei
D Pozitie de perforare roto-percutanta
E Pozitie de perforare
F Pozitia de insurubare
G Comutator de selecţie trepte de turatie
H Fantele de ventilatie
J Comutator pentru schimbarea directiei de rotatie
K Clema pentru centură
L Lampa LED
M Indicator nivel incarcare accumulator

SIGURANTA

INSTRUCTIONIGenerale DE SIGURANTA PENTRU SCULE ELECTRICE

AVERTISMENT Citi toate avertimentele, instructiunile, ilustratiile si specificatiile furnizate impreunacu aceastasculalelectrica.Neconformarea la instructiuniile de mai jos poate produc soc electric, incendius si/sau raniri grave.

Păstrați toate avertizărileși instructiunile in vederea consultarii ulterioare.

Termenul de "sculă electrică" folosit in indicatiile de averizare se referă la sculele electrice alimentate de la retea (cu cablu de alimentare) si la sculele electrice cu accumulator (fara cablu de alimentare).

a) Păstrați-va locul de munca curatși bine iluminat. Dezordinea la locul de munca sau existenta unor sectoare de lucru neiluminate poate duce la'accidente.
b) Nu folosiţi masina in medii cu pericol deexplozie, acolo unde există lichide, gaze sau pulberi inflamabile. Sculele electrice pot produce scântei care sa aprinda pulberile sau vaporii.
c) Nu permitei accesul copiilor si al alteror persone in

timpul lucrului cu masina. Daca vi se distraige atentia puteti pierde controlul asupra masinii.

2) SECURITATE ELECTRICA

a) Stecherul de racordare a masinii trebuie sa se potriveasca cu priza de alimentare. Nu este permisa in nici-un caz modificarea stecherului. Nu folosi adaptoare pentru stechere la masinile legate la pamant. Stecherele nemodificate si prizele de curent adevate acestora reduc riscul de electrocutare.

b) Evita contactul corporal cu suprafete legate la pamnt ca tevi, radiatoare, plite electrice si frigidere. Exist un risc crescut de electrocutare atunci cand corpul dv. este si el legat la pamnt.

c) Nu lasati masina afarā in ploaie sau in mediu umed.
Riscul de electrocutare creste atunci cand intr-o sculă electrică patrunde apă.

d) Nu traje i niciodata ma sina de cordonul de alimentare pentru a o transporte, a o atarna sau a scoate stecherul din priza de current. Feriti cordonul de alimentare de caldur, ulei, muchii ascutite sau de subansamble aflate in miscare. Un cordon de alimentare deteriorat sau infasurat mareste riscul de electrocutare.

e) Atunci cand lucrati cu scula electrica in aer liber, folosiiti numai cordoane prelimungitoare autorizate pentru exterior. Intrebuintarea unu cordon prelimungitor adecvat utilizarii in aer liber reduce riscul de electrocutare.

f) Atunci cand nu poate fi evitata utilizes area sculei electrice in mediu umed, folosi un intrerupator de circuit cu impamantare. Folosirea unei intrerupator de circuit cu impamantare reduce riscul de electrocutare.

3) SECURITATEA PERSOANELOR

a) Fiti vigilenti, fiti atenti la ceea ce faceti si procedati rational atunci cand lucrati cu scula electrica. Nu folosi tit masina dacà sunteti obositi sau va aflatit sub influenta drogurilor, alcoolului sau a medicamentelor. Un moment de neatentie in timpul lucrului cu masina poate duce la raniri grave.
b) Puratai echipament de protectie personala si intotdeauna ochelari de protectie. Folosirea echipamentelor de protectie a personei ca masca de protectie impotrivara prafului, incaltaminte antiderapanta, casca de protectie sau aparat de protectie auditiva, in functie de tipul si domeniul de folosire al sculei eletrice, reduce riscul ranirilor.
c) Evitati o punere in functiune involuntara. Inainte de a introduce stecherul in priză si/sau de a introduce accumulatorul in scula electrică, de a o ridica sau de a o transporte, asiguratii va ca aceasta este oprita. Daca atunci cand transportati scula electrică tineti degetul pe intrerupator Sau dacă porniti scula electrică inainte de a o racorda la reteaua de curent, puteti provoca accidente.
d) Inainte de a pune masina in functiune scoatei afară cheile reglabile Şi fixe. O cheie regabilă sau fixă, aflata intr-o componentă de masina care se rotește, poate provoca raniri.
e) Nu va supraapreciati. Asigurati-va o positie stabila si pastra-va intotdeauna echilibrul. Astfel veti putea controla mai bine masina in situatu i neasteptate.
f) Purtati imbracaminte de lucru adevatal. Nu

puratai haine largi sau podoabe. Feriti pauri si imbracaminteea de piesele aflate in miscare. Imbracamintea larga, podoabele si paurul lung pot fi prinse de piesele aflate in miscare.

g) Daca exista posibilitatea montarii de echipamente si instalati de aspirare si colectare a prafului, asigurati-va că acestea sunt conectate si folosite corect. Folosirea unei instalati de aspirare a prafului poate duce la reducerea poluarii cu graf.
h) Nu va lasa ti amagiti de uşurinta in operare dobândita in urma folosirii freventa a sculelor electrice si nu ignorati principiile de siguranta ale acestora. Neglijenta poate provoca, intr-o fractiune de secundá, vátamari corporale grave
4) MANEVRATI SIFOLOSITICU GRIJA SCULELE ELECTRICE
a) Nu suprasolicitate maşa. Folosiţi scula electrică destinata executarii lucrarii dumneavoastră. Cu scula electrică potrivita lucrati mai bineși mai Sigur in domeniul de putere specificat.
b) Nu folosiţi scula electrică dacă are intrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită este periculoasăși trebuie reparata.
c) Scoatei stecherul afara din priza si/sau indepartati accumulatoru daca este detasabil, inainte de a executa reglaje, a schimba accessorii sau a deposita scula electrica. Aceastamasura preventiva reduce riscul unei porniri involuntare a masinii.
d) In caz de nefolosire păstraţi masinile la loc inaccesibil copiilor. Nu permiteţi personelor care nu sunt familiarizate cu masina sau care n-au citit prezentele instruciuni, să foloseasca masina. Sculele electrice sunt periculoase atunci cand sunt folosite de persone fãră experientă.
e) Intretineti sculele electrici si accesoriile acestora. Controlati daca componentele mobile fonctioneazacorect si daca nu se blochează, dacà nu existapièse defe cate sau deteriorate, care sa afectezefunctionarea masinii. Inainte de a repune infunctiune masina, duceti-o la un atelier de asistenta service pentru repararea sau inlocuirea pieselordeteriorate. Multe accidente s-au datorat intretineriideffectuoase a sculelor electrice.
f) Păstrați accesoriile bine ascuțiteși curate. Accesoriiile atent intreținute, cu muchii tăietoare bine ascuțite se blochează mai greuși pot fi conduse mai ușor.
g) Folosiţi sculele electrice, accesoriile, dispositivele de lucru etc. conform prezentelor instrukturi. Tineti seama de condiţiile de lucruși de lucrarea care trebuie executata. Intrebunţarea unor scule electrice destinate alterutilizăriedecât cele preconizate, poate duce la situati periculоase.
h) Mentineti帽子ere sizi zonele de prindere uscate, curate siferi-le de ulei si unsoare. Manerelesizi zonele de prindere alunecoase nu permit manevrarea si controlul sigur al sculei electrice in situati neasteptate.
5) MANEVRATI SIFOLOSITICUGRIJA SCULELE ELECTRICE CU ACUMULATOR
a) Folosi pentru incarcarea accumulatorilor numai incarcatoarele recomandate de producator. Daca un incarcator destinat unui anumit tip de accumulator este folosit la incarcarea alter acumulatori exista pericol de

incendiu.

b) Folosi tla sculele eletrice numai accumulatorii prevazuti in acest scop. Intrebuintarea alteracumulatori decat cei specifica ti poate duce la raniri si pericol de incendii.
c) Feriti accumulatorii nefolositi de contactul cu agrafe de birou, monede, chei, cuie, suruburi sau alte obiecte metalice mici, care pot produce o punte metalicaentre contactele accumulatorului. Un scurtcircuitintre polli de contact ai accumulatorului poate avea drept consecintaarsuri sau incendii.
d) Ca urmare a folosirii necorespunzatoare, din accumulator se poate scurge lichid. Evita i contactul cu acesta. In caz de contact accidental, clati ci apa. Daca lichidul va intrar in ochi, pe langa masurile aminite consultati si un medic. Lichidul care se scurge din accumulator poate provoca iritarea piell Sau arsuri.
e) Nu folosi un accumulator sau o scula electrica cu accumulator deteriorat sau modificat. Accumatori dieteriorati sau modificati pot avea un comportament imprevizibil care sa duca la incendiu,explozie sa genereze risc de vatakari corporale.
f) Nu expuneti accumulatorul sau scula electrica la foc sau temperaturi excessive. Expunerea la foc sau temperaturi de peste 130^ poate duce laexplozii.
g) Respectati toate instructiunile de incarcare si nu reincarcati accumulatorul Sau scula electrica cu accumulator la temperaturi situate in afara domeniului de temperaturi specificat in instrutiuni. Incarcarea incorccta sau la temperaturi situate in afara domeniului de temperaturi specificat ar putea cauza deteriorarea accumulatorului si mari riscul de incendiu.
6) SERVICIU
a) Permitei repararea masinii dumneavoastră numai de câtre un specialist calificat si numai cu piese de schimb originale. In acest mod este garantata mentinerea sigurantei de expoatare a masinii.
b) Nu intreşetine niciodata acumulatori deteriorati. Intreşinerea accumulatorilor ar trebui efectuata numai de câtre produçator sau de câtre furnizori de service autorizati de acesta.

INSTRUCTION DE SIGURANTA PENTRU MAÑINA DE GÁURIT/SURUBELNITA CU ACUMULATORI

1) INSTRUCTION DE SIGURAN TÁ PENTRU TOATE OPERATIUNILE
a) Purtaì protectii auditive atunci cand gauriti cu percutie. Expunerea la zgomot poate cauza pierderea auzului.
b) Tineti scula electrică de manerele izolate atunci cand efectuati o operatiune in care accesorul de tăiere Sau disposizitivul de fixare poate atinge fire electrice ascunse. Daca accesorul de tăiereși disposizitivul de fixare ating fire electrice aflate sub tensiune, acest lucru poate face ca piesele metalice expuse ale sculei să se electrifice, existând riscul unui soc electric pentru operator.
2) INSTRUCTIUNI DE SIGURANTA ATUNCI CAND UTILIZATI BURGHIE LUNGI
a) Nu utilizati niciodata la o viteza mai mare decat viteza maxima acceptata a burghiului. La viteze mai mari, este probabilit ca burghiul sa se indoaie dac a

roteşle liber fara contact cu piesa de prelimucrat, ducand la vatamari corporale.

b) Incepeti intotdeauna gaurirea la viteza mica si cu varful burghiului in contact cu piesa de prelimucrat. La viteze mai mari, este probabilit ca burghiul sa se indoiae dac a se roteste liber fara contact cu piesa de prelimucrat, ducand la vatamari corporale.
c) Aplicati presiune numai in linie dreapta cu burghiul si nu aplicati presiune excessiva. Burghiele se pot indoi, provocand rupere sau pierdere a controlului, ducand la vatakari corporale.

GENERALITÄTI

• Praful rezultat din materiale precum vopseaua care contine plumb, unele specii de lemn, minerale si metale poate fi periculos (contactul cu praful Sau inhalarea acestuia poate provoca reacti allergice si/sau afectiuni respiratori i operatorului sau personelor care staun in apropiere); purata o masca de praf si lucrati cu un dispositiv de extragere a prafului cand poate fi conectat
  Anumite tipuri de praf sunt clasificate ca fiind cancerigene (cum ar fi praful de stejar si fac) in special in combinatie cu aditivi pentru tratarea lemnului; purtatio masca de praf si lucrați cu un dispositiv de extragere a prafului cand poate fi conectat
• Respectati reglementäre nationale referitoare la aspiratia prafului in functie de materialele de lucru folosite
• Nu prelimucrati materiale care contin azbest (azbestul este considerat a fi cancerigen)
• Asiguratä-vá cā comutator J ② este in posizṭia din mishloc (positia de blocaj) inainte de a executa reglaje ale sculei electrice sau de a inlocui accesoriile precum.si in cazul de transport sau depositure a sculei electrice

ACCESORII

• SKIL garanteză functionarea perfectă a aparatului numai dacă sunt folosite accesoriile originale
• Folosiţi numai accesoriiile a Čaror turătie admisă este cel putin egală cu turata maximă la mers in gol a aparatului

INAINTEA UTILIZARII

• Evitati daunele provocate de suruburi, tinte si alte elemente din timpul lucrului; inlaturati acesto elemente inaunte de a trece la actiune
• Verificazioni intottedeauna dacà tensiunea de alimentare este acceaesù cu tensiunea indicata pe placuţa de identificare a incarcatorului
  Securizati piesa de lucru (o piesa de lucru fixata cu clame sau intr-o menghina este tinita mult mai in siguranta decat manual)
• Folosiţi detectoare adecovate pentru depistarea conductelor și conductorilor de alimentare sau apelati in acest scop la intrerprinderea locală de furnizare a utilitateților (contactul cu conductorii electrici poate provoca incendii Sau electrocutare; deteriorarea unei conducte de gaz poate duce laexplozii; spargerea unei conducte de apă provoacă pagube materiale sau poate provoca electrocutare)

IN TIMPUL FUNCTIONARII

• In cazul unor defeciuni electrice sau mecanice, imediat deconnectați instrumentul sau scoatei incarcatorul de la sursa de energia

BATERIILOR

• Bateria furnizata este partial incarcata (pentru a asigura o capacitate maxima a bateriei, incarcati-o complet utilizand incarcatorul acesteia inainte de autiliza

scula electrica pentru prima data)

• Utilizati numai urmatoarele baterii si incarcatoare cuaceastă sculă

-Baterie SKIL: BR131***
-Incarcator SKIL:CR1*31****

• Nuutilizati bateria dacă este avariata;aceasta trebuie inlocuită
• Nudezasamblati bateria
• Nu expuneti scula/bateria la ploaie
• Temperatura ambienta admisa (instrument/incarcator/ accumulator):

-in timpul incarcarii 4... 40^
-in timpul functionarii -20...+50°C
-in timpul depositarii-20...+50°C

EXPLICATIA SIMBOLURILOR DE PE INSTRUMENT/BATERIE

③ CitiTi manual de instructiuni nainte deutilizare
Bateriile vor explodes cand sunt aruncate in foc, deci nu ardeti bateriile sub niciun motiv
⑤ Pastraji instrumentul/incarcatorul/bateria la temperaturi cuprinse intre 50^ si 0^
^6 Nu aruncaşi sculele eletriceși bateriile direct la pubelele de gunoi

UTILIZAREA

• Intrerupator combinat pentru conectare/deconectare si dirijarea vitezei A ②

• dirjiati viteza de la 0 la maximum prin apasare mai

puternica sau mai slabă a butonului de pornography

• Incarcarea bateriei

! citiì avertismentele de siguranta ši instruktiunile

care au fost furnizate impreună cu incarcătorul

• Scoaterea/instalarea baterilor ②
• Atasarea clemei pentru centură ⑦

-atasati clemapentu centura K la burghiuutilizand surubul furnizat.

Indicator nivel incarcare accumulator 8

-apasati butonul care indicac nivelul de incarcare a accumulatorului M pentru a afisana nivelul de incarcare actual al bateriei.

! schimbați directia de rotatie abia atunci cand

aparatul este complet oprit

Inlocuirea biti 10

! nu folositi biti cu coada deteriorata

Reglajul cupului (VariTorque) 11

-ale ambreajului randamentul cuplurilor de torsiene vaspori in cazul in care inelul ambreajului B este sucit de la positia 1 la 17
- in cazul in care ati nimerit peste un szurub, incercati pentru inceput poziţia 1 al VariTorque si apăsăti pânăcand veți obtine adancimea necesara
- pozitia E va bloca ambreiajul pentru a permite perforarea (fara roto-percutare) sau perforarea unor portiuni mai dificile
- positia D va bloca ambreiajul pentru a permite numai gaurire cu percutie

! verificati comutatorul de selecţie a treptelor de turatie G pentru a va asigura ca se afla in poziţia 2 cand inelul de cuplare C se afla in poziţie de găurire cu percutie

! nu folosiţi poziţia de găurire cu percutie D pentru găurire in lemn, metal, ceramicăși plastic pentru a nu deteriorora burghiul/spiralul

-seta comutatorul G la viteza dorita

! actionati comutatorul de selecţie a treptelor de turatie in tim pe scula functioneaza lent

1

-viteza scazutá

• pentru ghidarea suruburilor si pentru gauriri de diametre mari

-pentru realizarea de filete

2

-viteza ridicata

! nu continuati să apasați comutatorul pornit/oprit după oprirea automata a masinii; in caz contrar, bateria poate fi deteriorata

• Lampa LED L 13

-Lampa LED L se aprinde automat la activarea comutatorului A 13

Munirea si dirijarea sculei 14

! in timp ce lucrati, tinei intotdeauna scula de zona (zonele) de prindere colorate gri

-mentineti fantele de ventilatie H ② neacoperite

• nu exercitatei prea multa presiune asupra sculei; lasati scula sa functioneze

INTRETINERE / SERVICE

• Această sculă nu este destinata Utilizării profesionale

Pastaţi intotdeauna aparatul curat (mai ales fantele de ventilatie H ②)

! scoatei bateria din scula electrica inainte de curatare

• Daca'in ciuda procedeler de fabricatie si control riguroase scula are totusi o pană, repararea acesteia se va face numai la un atelier de asistentă service autorizat pentru scule electrice SKIL

• trimitei scula in totalitatea lui cu bonul de cumparare la distribuitorul sau la centrul de service SKIL cel mai apropriat (adrese si diagrame de service se gaseasc la www.skil.com)

• Trebuie sa fiti constienti de faptul ca deteriorarea datorata suprasarcinii Sau utilizarii incorcete a sculei vor fi exclude din garantie (pentru condiile de garantie SKIL consultati www.skil.com Sau intrebati distribuitorul)

SFATURI PENTRU UTILIZARE

• Folosi biti juste 15

! folositi numai biti ascutite

• La gaurirea in metale feroase

-candeste necessitiesa gaurirelaun diametru mare, efectuatiintaiogaurireintermediarala diametru main mic

-ungeti cuulei din cand in cand burghiul

• Atunci cand doriti sà suciti un surub la marginea, coltul, capatul lemnului, se recomanda sà faceti o gaura cu instrumentul de gaurit pentru a evita craplarea lemnului.
• Pentru o'utilize optimala a instrumentului este necessities exercitarea unei presiuni constante asupra surubului, in special la schimbare
• In cazul insrubarii intr-un lemn tare se recomanda efectuarea in prealabil a unei gauri
  Gaurire aschiata in lemn 16
  Gaurire in ziduri fara praf 17
  Gaurire in plafoane fara praf 18
  Gaurire in tique fara a aluneca 19
• Pentru mai multe informati, consultati www.skil.com

MEDIUL

• Nu aruncaṭi sculele electrice, bateriile, accesoriile sau ambalajele direct la pubelele de gunoi (numai pentru tările din Comunitatea Europeană)

-Directiva Europeana 2012/19/EC face referire la modul de aruncare a echipamentelor eletrice si electronice si modul de aplicare a normelor in conformitate cu legislata nationala; sculele electrice in momentul in care au atins un grad avansat de uzura si trebuiesc aruncate, ele trebuiesc colectate separat si reciclate intr-un mod ce respecta normele de protectie a mediului inconjurator

-simbolul 6 va va reaminti acest lucru

! inainte aruncare protejati terminalele bateriei cu lenta protetoare pentru a preintampina scurtcircuitul

ZGOMOT/VIBRATII

• Măsurate in conformitate cu EN 60745, nivalul de presiune sonora a acestui instrumente este 80,5 dB(A) si nivalul de zgomot 91,5 dB(A) (incertudinea K = 3 dB) si vibratia (suma vectoriala triaxiala; incertudinea K = 1,5m / s^2)

*çànd găuriti in metal <2,5 m/s²

*caand gauriti cu percutie in beton 9,1 m/s²

• Nivelul emisiilor de vibratii a fost masurat in conformitate cu un test standardizat precisat in EN 60745; poate fi folosit pentru a comparar o scula cu alta si ca evaluare preliminara a expunererla vibratii atunci cand folosi ci scula,. pentru aplicatiile mentionate

-utilizarea sculei pentru aplicatiui diferite sau cu accesoriui diferite si prost intretnute poate creste semnificativ nivelul de expunere

-momentele in care scula este oprita sau cand fonctioneaza dar nu executa nicio lucare, pot reduce semnicificativ nivelul de expunere

! protejati-vã impotriva efectelor vibraitiilor prin intretinerea sculei si a accesoriilor sale, pastrand mainile calde si organizand procesele de lucru

BG

Бeзнчна ударна 6орmaшина/ВиHTOBePt

3070

yBOd

To3n INHCTpymEnT npedHa3NaeH 3a ydapHo npo6BaHe Ha TyXla a CbIoo TaKa H 3a npo6BaHe Ha DbpBO, MetaJI, KepamNka N INaCTMaca; 3a 3aBHTBaHe H Napr3BaHe Ha pe36a ce npednaRaT INHCTpyMeHTn C eJIeKtponHO peryJInpaHe Ha cKOpocTTa N JIABO/JaCHO BbpTeHe
To3n HNCTpymEn He e npedHa3HaueH 3a npocecnoHaHa ynoTpe6a
- PpOyeTee n na3eTe TOBa pBkoBOcTBo 3a pa6oTa ③

TEXHnueChn DAHHN ①

MaKc.BbPTaMOMeHT npn TBbpDn BnHTOBn CbeHHeHn no ISO 5393:60Nm

EJEMEHNAHCHPTPMEHTA②

A CnycbK 3a BKNIOUBAHe/H3KIOUBAHe n perylnpaHe Ha cKOpocTTa
B Ipbcten 3a perylnpae Ha Bbptnma MOMENT
C PpeBknOyBaTeI 3a npomHa Ha yHKn
D P03nui 3a ydpno npo6nBaHe
E P03nua 3a npo6BaHe
F P03nui 3a.3aBnHTB
G PpeBkuOyBaTeJ 3a npedeAKnTe
H BeHTnlaUHOHHTe OTBOPN
J PpeBKnIOuBaTeI 3a O6pbUaHe Ha NocOKaTa Ha BbPteHe
K 3a Kojan
L CBeToOnOHa CBeTnHa
M INHINKATOP3aKaanauntetaHa6aTepeyra

BE30NACHOCT

OBUHVA3AHNA 3A BE3ONACHA PABOTA C EJEKTPOHHCTPYMEHTN

I INPEyINPEHJENHE IpOueTe BCnHN npEynpeHJEnH 3a 6e3oNaCHOCT, HNCTpyKuHN, NIOcTpaun H cneuΦHaucn, DOCTaBeH C To3n eJeKTPoHcTpymeHT. HeCnA3BaHeTO Ha BCNuKN OONCAHN NO-DOny IHCTpyKuM MoKe Da DoBeDe Do TOKOB yDap, IOKAP N/NI TExHO HapaHBAhe.

3ana3eTe BCnHn npedynpeKdEHHN yHa3aHn 3a nol3BaHe B 6bdeue.

I3noJ3BaHnT no-DoJy TepMnH "eJeKtpOnHCTpyMeHT" ce OTHacr do 3axpaHbAHn OT eJeKtpnueckaTa MpeHa eJeKtpOnHCTpyMeHTn (cBc 3axpaHbau Ka6en) n do 3axpaHbAHn OT aKymlaTopha 6aTePna eJeKtpOnHCTpyMeHTn (6e3 3axpaHbau Ka6en).

1) BE3ONACHOCT HA PAEOTHOTO MACTO
a) NopdIbpaHKe pa6OTHO CT MRCTO HIOpeHeO. Be3NOPaBbT NIN HeOCTaTBHOTOCBeTJIeHne MORaT Da CNOMOrHaT 3a Bb3HNKBAHeTO HaTpPyDoBa 3JIoNOLyKa.

b) He pa6oTe c eJeKTPoHnCtpymeHa B cpea C NOBHeHa OnaHocT OT Bb3HNHbHe Ha EHCnIO3N, B 6IIN3OCT Do IecHO3aNaJIHM N TeUHOCTN, Ra3OBe Hn npaxoo6pa3HN MaTePnaJIn. No BpeMe Ha pa6oTa B eJeKTPoHnCtpymeHTnte Ce OTdEJIaT NcKpN, KOITOM ORaT Da Bb3PiMaHeT Ipaxoo6pa3HN MaTePnaJIn Nnn napn.
c)Дрьнгte Deua n cTpaHnH nIuca Ha 6e3ONaCHO pa3cToHHe,doKaTO pa6OTnte C eJeKTHpOHnCtpyMeHTa.AKO BnHaMaHneTo Bn 6bDe oTKIOHeHO,MOKe Da 3aRy6nTe KOHTpOJa Na d eJeKTHpOHnCtpyMeHTa.
2) BE30IACHOCT IPN PABOTA C EJEHTPNUECHN TOK
a) ⅢeNcEJIbT Ha eIeKtpOnHcTpymEnTa Tp6Ba da e NOxOJa3 a NoI3BaHnKoHTaT. B HnKaHbB cLyuHa He ce dOnycha N3MeHnHe Ha KOHCTpyHcHraHa Ja eIeNcEla. Horato pa6oTHe CbC 3aHyLeH eIeKtpOypeH, He n3NoJ3BaYte aadantepn 3a ⅢeNcEla. IOn3BaHeTo Ha opRnHaHn IeNceJIu KHOHTaHTn HaMaJIrBa pNcKa OT Bb3HNKBaHe Ha TOKOB ydap.
b) N36aRbaTe dOnnpa Ha TaIto Bn Do 3a3eMeHn TeJa, HAnp. Tpb6n, OTonJIteJHH ypeu, neu n XlaadinHnci. Korato TaIto Bn e 3a3eMeHo, pncbT OT Bb3HNKBaHe Ha TOKOB yap e no-rolam.
c) PpeJa3BaIe eJENTPOHnCTpymEnTa Cn OT bKd N BlaIra. IpoHnKBaHeTo Ha BOda B eJENTPOHnCTpymEnTa NOBnAba OnaCHOCTTa OT TOKOB yIap.
d) He n3noJ3BaIte 3axpaHbAunna Ka6eJ 3a ceJn, 3a KOHTo ToH He e npedBnJeH, HAp. 3a da HocuTe eJenTPOHHCTpyMeHTa 3a Ka6eJ nn Da n3BaJnte Uencela O T HOHTaKTA. IpeJna3BaIte Ka6eJ aO T HarpBAHe, OmacJBaHe, dOnnp Do ocTpnu Pb6Obe Hn DO NOdBHNn 3BeHa Ha MaUnnH. NOBpeJHn Hn yCyKaHn Ka6eJn YBeJIyUaBAt Pncha OT Bb3HNBaHe Ha TOKOB yIap.
e) Horato pa6oTHe c eIeKTPoHnCTpyMeHT HaBbH, H3noJ3BaIte cAmO ydIbJIHnTeJIHn Ha6eJI, npEdHa3HaueHn 3a pa6oTa Ha OTKpHTo. H3noJ3BaHeTO Ha ydJIbJIHnTeJI, npEdHa3HaueHn 3a pa6oTa Ha OTKpHTo, HamaJIaBa PnCKa OT Bb3HNKBaHe Ha TOKOB yIap.
f) Ako ce HaIara H3noJI3BaHeto Ha eIeKTPoINHCTpyMeHTa BbB BlaJHa cpeDa, H3noJI3BaIte npedna3eH npekbcBa 3a yTeHH TOKOB. H3noJI3BaHTo Ha npedna3eH npekbcBa 3a yTeHH TOKOB HaMaJIraBa ONaCHOCTTa OT Bb3HNKBAHe Ha TOKOB yIap.
3) B630NACEH HAHH HA PABOTA
a)БbTe KOHcEHTpnpaHn, cIeTe BHNMaTeJHo DeIcTBnTa CN I NOCTbNBAite NpeDna3JIbHO np pa3ymHO. He n3noJ3BaIte eJeKTPoHHCTpyMeHTa, HORATO CTE yMOpEHn HIN NOB BInHHeTo Ha HApKOTuHn BeIeCTBa, aIKOxOI HIN yNoBauN leHapcTbA.EDIN MmP a3ceHoc Tpi pa60Ta c eJeKTPoHHCTpyMeHT MoKe Da hMa 3a NocLeDCTBne H3KJIIOHTeJIHO TeKKn HapaHraBaHn.
b) Pa6oTeTe c npedna3BaIo pa6oTHO 6JIeHIO n BnHarc npeDnA3Hn OUnla.HocHeTo Ha noJxOJaU 3a IOn3BaHnEJeKtpOnHCTpyMeHT N3BbPbWAHaTa DeHOC TnHn PpeDnA3Hn CpeCDTBA, KaTO dNxAteJIHa MaCKa, 3dpaBNIbTHO3aTBOpEH NOyBn CbC CTaBnJIeH

rpaHep,3aHTHa Kaca HnI 7yMo3aIyUHTeIN (aHTNOHN),HamaJIraBa PnCKa OT Bb3HnKBAHe Ha TpyOba 3JIOJyKa.
c) N368RaBte onaCHocTTo AT BnIOUbaHe Ha eJENTPOHCTPymeHTa No HeBHmAHne. IpeHn Da BnIOuHTe 7eNceLa B 3axpaHbAaTa MpeHa NN da NOCTabte aHymyIaTOPhata 6aTePN, ce YBepRABaTe, Ye NsCBOHnT npeKbCBaue B noLOJeHne N3KnIOyeHo. Ako, KOraTO HOCHTe eJIeKTPoHnCTpymeHTa, DbpHNTE npbCTa CN Bbpxy NysCOBnI ppeKbCBaH, NN aKO NODaBAte 3axpaHbAoo HAnpeJHene Ha eJIeKTPoHnCTpymeHTa, KOraTO e BKNIOUeyH, CbIeCTByBa ONaCHOCT OT Bb3HNKBaHe Ha TpyDoBa 3IIONoLyKa.
d)ПредидыВКЛIOчITE eIeKTPoINHCTPymeHTa,ce yBepraBaHTe,Ye cTe OTcTpaHNlOT Hero BCnH NOMOuH INHCTpymeHTn IraeHn KJIIOBOE. ПOMIoEN INHCTpymeHT,3a6paBeH Ha Bbptraio Ce 3BeHo, MOKe Da npuHnTpaBMN.
e) He HauzehaBte B3MOxHocHTte cn. Pa6oTeTe B Cta6nHO NIOJOKeHne Ha TAnOTo H BbB CBeHN MOMENT NOdPbHaIte paBHOBeCne. TaKa Iue MoKeTe Da KOHTpOInpaTe eJeKTPOnHCTpyMeHtA No-Do6pe nNo-6e30NaCHO, Ako Bb3NHKe HeOuaKaBaHa cNtuaJia.
f) Pa6oTeTe c noxOaHIO 06JeHNo. He pa6oTe c HInpOnn dpexn nn yKpaWeHn. DpbHte Kocata n dpexnte cn Ha 6e3oNaCHO pa3cToHne OT dBnHeuN ce 3BeHa. HInpOnnte dpexn, yKpaWeHnTa, nbIgnte KOCh MOrat da 6bDaT 3axBaHaTHn yBLeueHn OT BbPTaUncce 3BeHa.
g) AHO e Bb3MOJHO u3noJ3BaHeTo Ha BbHJHa acnnpaunOHha cIcTeMa, ce yBepraBaTe, ye TRe e BkIIOUeHa u FyHKuOHHpa u3npaBHO. N3noJ3BaHeTo Ha acnnpaunOHHa cIcTeMa HamaJIYa paNCKOBete, Dblkauni Ce Ha OTdEJaTa ce npi pa6oTa npax.
h) Do6poTo No3HaBaHe Ha eIeKtpOnHCTpyMeHTa BCJeDCTBHe Ha YecTa pa6Ota C Hero He e NOBOd 3a HamaJIbAHe Ha BHMaHHeTo N IpeHe6perBaHe Ha MepKHe 3a 6e3oNaChocT. EJHO HeBHMaTeJIHO DeIcTBHe MOHe Da IpeDiN3BnKa TeKKn HapaHbAHn CaMO 3a Yactn OT CEkyHdaTa.
4) BHNMATEJIHO OTHOWEHNE KbM EJEKTPOHCTPYMEHTN
a) He npetobapbaite eJeHTponHCTpymehTa. H3noI3BaIte eJeHTponHCTpymehTnte camo cbo6pa3HO TAXHOT OpeHa3HaueHne. Ue pa6oTnte no-dO6pe n o-6e30nacHo, KOrATo h3noI3BaTe NOxOJaUNe EJeHTponHCTpymEHT B 3aJaDeHnO T npOn3BOIDTEJI DnAna3OH Ha HATOBapBaHe.
b) He n3noJ3BaIte eJeKTPoHnCTpyMeHT, YHHTo nycHOB npekbcBaue noBpeDeH. EJeKTPoHnCTpyMeHT, KOHTo He MoKe Da 6bJe H3KJIIOuBaH IN BKLIOUBAH NO npEaBnJEHnO T pOn3BOJNTeHaun, e ONaCeH TpR6Ba Da 6bJe peMOHTnpaH.
c)ПпддИЗБьрWBATEKaKВTOиДa e DeHOCTN O eIeKTPoHHCTPymEHTa, HAnp. HAcTpoBBAHe, CMЯнHa pa6OteH INCHTpymEHT, KaHTo N KOrato T O npHbnpate, n3HJIIOyBaIte igeNceJa OT HOHTaT, pecn. n3BaHdAite 6aTePnIraT, aHO e Bb3MOxHo. Ta3n MЯрka npemaxBa onaChOCTTa OT 3aJeHCTBaHe Ha eIeKTPoHHCTPymEHTa NO HeBHIMaHHe.

d) CbXpaHbAaTe eIeHTpOHNCTpyMeHTte Ha MeCTa, KbDeTo He Morat Da 6bDaT DOCTNRHaTHo OT Deca. He dOnyChaTe Te Da 6bDat N3NoJ3BaHNOTnua, KOHTO He ca 3aNO3HaTNc HauHNa Ha pa6Ota c TAX n He ca npOeHn Te3n HNCTpyKcHn. Korato ca B pBcTeHa HeONITn Notpe6nteJI, eIeHTPOINCTpyMeHTte MORaT Da 6bDaT N3KIOUHTeJIHO ONaCHn.
e) PndbpaHte do6pe eEeKTPoHnCTpyMeHTne cn n akcecoapnte mM. PpOBepaBte daN noDbHHnTe 3BeHa yHKUHOHPaT 6e3yHOPHo, daN He 3aKnHBaT, daN HMa cUyNeH Nn NOBpeHn DeTaHn, KOTo HApuBaT Nn N3MeHr T cyHKnthe Ha eEeKTPoHnCTpyMeHTa. IpeHn da n3NoJ3BaTe eEeKTPoHnCTpyMeHTa, ce NorpnHeTe NOBpeHnTE deTaN Da 6bDat pemOHtnpaHn. Mhoro OT trypObHTe 3IonoNyKn Ce bJXnat Ha HeDo6pe PndbpaHn eEeKTPoHnCTpyMeHTn UypeHn.
f) PpKaTe peHcHTpyMeHTBnHaNdo6pe 3aToeHN uNCTn. O6pe noDbpxHaHNTpeKeu INcTpyMeHTC octpn p6OBe OKa3BaT NOMaIKo CbIpOTNBHeHne H Ce BOJr PO-JeKO.
g) N3noJ3BaIte eJIeHTpOHcTpymeHTnte, DOJbIHNTeJIHNTe npncnOco6JeHHa,pa60THnte HHCTpymeHTN n T.H., cbo6pa3HO HcHTpyKuHnte Ha npOn3BOdnteJI.C DeHocTn n npoceDpyn, eBENTyaHNO npedncaHn OT pa3JIuHn HopMaTHBn DOkymeHTN. I3noJ3BaHeTo Ha eJIeKTpOHcTpymeHTn 3a pa3JIuHn OT npEdbNeHtTe OT npOn3BOdnteJI npINOJKeHH NOBIIaBA ONaCHOCTTa OT B'3HnKBaHe Ha TpyDoBn 3IonoJyKn.
h) NopbpaHte dpHHHTe npbHOXBaTHNE cyxu, HCTn HcOmacLeHN. XJb3raBHTe dpbKKn u pboXbaTHHe No3BOJIaBt 6e3oNaChata pa60Ta n do6pTo KOHTPOJIIPAHe Ha eJeKTPOINHCTpyMeHTa PnBb3HnKBaHe Ha HeOyakBaHa CNTyaUa.
5) BHIMATEJIHO OTHOWEHNE KbM AKYMYLATOPHN EJEKTPOHNCTPYMEHTN
a) 3a 3apeHdaheTo Ha aHymyIaTOPHnTe 6aTepeHH n3noJ3BaIe cAmo 3apAHNHe yCTPOiCTBa, npenopbUbaHn OT npOn3BODHTeJI. Horato H3noJ3BaTe 3apAHN yCTPOiCTBa 3a 3apeHdaHe Ha HeNoJxOJaUN aHymyIaTOPHn 6aTeepHH, cbIecTByBa ONaCHOCT OT Bb3HKnBAHe Ha NOJap.
b) 3a 3axpaHbaHe Ha eIeHTpOHcTpyMeHTnte N3noJ3BaIte cAmo npeBnDeHnte 3a CbOTBeTHm MOdE aHyMyJatOpHn 6aTePHn. N3noJ3BaHeTo Ha pa3nUHN aHyMylatOpHn 6aTePHn MoKe da npeIN3BnHa TpyOBA 3IOnOJyKa I/IIIn noKap.
c) PpeNa3BaIte HeN3NoI3BaHInTe aKymlaTOpHn 6aTePHN OT KOHTAHT C TOrIeMH NIN MaJIHN MeTAJIHN npEdMeTH, HApP. KIaMepH, MOHeT, KIIIOUOBe, NHPoHN, BnHTObE u Dp.N., TbN KaTO Te MoRat da npPeDn3BnKAT KbCO cBeENHeHne. IocJeDCTBnRA Ta OT KbCOTO cBeiHHeHne MORaT Da 6bDaT n3rapHnra NIN noJap.
d)Пи He npabnHOn n3noJ3BaHe OT aKymyIaTOpHa 6aTePnIOT He MoHe Da n3TeHe eJeHTpOJIrT. 136raBaiTe KOHTaKTA C Hero.AHO BbnpeKn TOBa Ha KOnkata Bn nonaHne eJeHTpOJIrT, n3nlaHHeTe MAcTOTO o6uHc C BODa.AHO eJeHTpOJIrT nonaHne B OuyTe Bn, He3a6abHo ce o6bPheTe 3a NOMou KbM ouen leHap.EJeKTPOJNTbT MOKe Da npedn3BnHa

I3rapaHnHa KOKaTa.

e) He n3noJ3BaIte aKymyIaTopHa 6aTepeHn HIn eJeHTponHcTpymEHT, KOHTO ca NOBpeDeHN HIN C n3MeHeHa KOHCTpyuHn. NObpeHn HIN n3MeHeHn aKymyIaTopHn 6aTepeHn MoT a Ce Bb3JIaMeHrT, EKCIIIOJupaT HIN da npedn3BnKaT HapaHbAHn.
f) He n3laarTe aHymyIaTopHaTa 6aTeprHa HbCOKn TemnepaTpynnOrbN. n3laRaHeTo Ha ObH nn TEmnepaTpynnHa,130°C Morat da npedn3BHKat EKcnpo3nn.
g) Cna3BaIte BCnHn yKa3aHn 3a 3apeJdaHe Ha anymyIaTopHaT aBatepHn; He 3apeHdaIe, aHO tempepatypata H e n3BbH dana3oHa, nocoyeh B HHCTpyuHnnte. HenpaBnHTo 3apeKdaHe nn 3apeXdAneto npi Tempepatypn n3BbH dOnyCTmHn dana3OH Morat da yBpeJrT batepHra T yBeJIuHaBat onacHOCTTA OT noKap.
6) NOДБРHAHE
a) Donyckaite peMOHTbT Ha eJELKTPoHnCTpyMeHTte Bn da ce n3BbPwBa camo OT KBAJIuΦnUpaHn cneuaJIncTH u camo C n3noJ3BaHeTo Ha opRrHaJIHn pe3epBHN qacTH. ITO3N HauHn Ce rapaHTnpa CbXpAHraHe Ha 6e3ONaCHocTTa Ha eJELKTPoHnCTpyMeHTa.
b) HnKora He pemOHtnpaIte NOBpeHn
akymlyaTopHN 6aTeepN. PemOHt bT Ha akymlyaTopHN
6aTeepN Tp86Ba da ce n3BbPbBa caMo OT
npOn3BOIDHTeJI NII OT OToPn3HpaH cepBn3.

aai g aagogol no 51 jg 6g jg jj

jol 10000000000000000000000000000000000000000000

a

goljolal 100000000000000000000000000000000000000000

a 1

aJySsll plaoowg Aloe joo (t

a

aIgSII aess I bWgLiLoj j5g Jus Joo Jooi

511 11

aLgSlll lalglie 15 15

gai jai jai gai jai gai jai gai

Jusw! Jgjgl Jg jg jg / g w

aell jaoo ooljio 21 0jg jie jie jie jie jie jie jie jie jie jie jie

S_ AOB = 12 · OB · AB = 12 × 4t

JJIJIJIIOIgIgolaiuoiy 2y gll y

1 1

a 100000000000000000000000000000000000000
