BRUGSANVISNING 3070 HA SKIL

Akkuslagbore- skruemaskine.uden børster

3070

INLEDNING

Værktøj er beregnet til slagboring i tegl samt til boring i træ, metal, keramik og kunststof; værktøj med elektronisk regulering af omdrejningstal og høj-/ venstreløb er øgså egnet til skruearbejde og gevindskæring
- Dette værktøj er/DD ke beregnet til professionelt brug
- Laes og gem davon betjeningsvejledning ③

TEKNISKE DATA①

Max. drejningsmomentHardt skruearbejde iht.ISO 5393: 60Nm

VAERKT0JETS DELE ②

A Afbryder til taend/sluk og regulering af omdrejningstal
B Ring til justering af drejningsmoment
C Kontakt til skiftefungtion
D Position for slagboring
E Position for boring
F Skruetraekkerposition
G Gearomskifter
H Ventilationshuller
J Omskifter tilændring af omdrejningsretningen
K Bandclip
LED-lys
M Indikator for batteritilstand

SIKKERHED

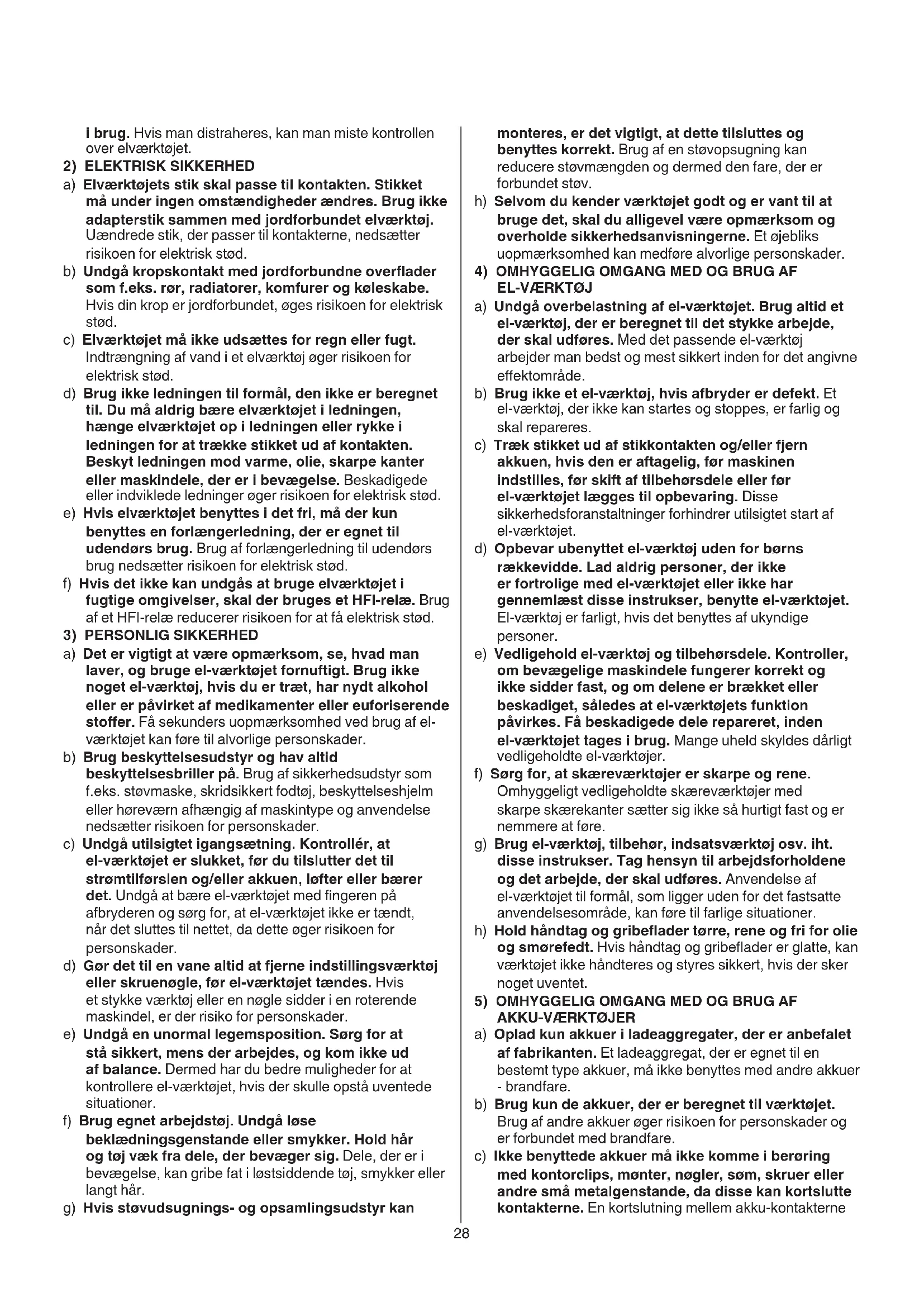

GENERELLE SIKKERHEDSINSTRUKSER FOR EL-VAERKTØJ

ADVARSEL Laes alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, der leveres med dette elektriske værktøj. Hvis alle instruktioner opfør herunder ikke folges, kan det medfrolelektrisk stød, brand og/eller alvorlige kvæstelser.

Begreb "elværktoj" i advarslerne refererer til elværktoj, der korer på lysnettet (med netkabel) somt batteridrevet værktoj (eden netkabel).

1) SIKKERHED PÅ ARBEJDSPLADSEN

a) Sorg for, at arbejdsområdet er rent og ryddeligt. Uorden eller uoplyste arbejdsområder øger faren for uheld.
b) Brug/DDelvarktoj eksplosionstruede omgivelser, hvor der er brandbare vasker, gasser ell stov. ElvarkoJ kan sla gnister, der kan antende stov ell dampe.
c) Sørg for, at andre personer og ikke mindst børn holds de væk fra arbejdsområdet, nár el-værktøjet er

i brug. Hvis man distraheres, kan man miste kontrollen over elværktoget.

2) ELEKTRISK SIKKERHED

3) PERSONLIG SIKKERHED

a) Elværktojets stik skal passe til kontakten. Stikket ma under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jord forbundet elværktoj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.
b) Undgå kropskontakt med jord forbundne overflader som f.eks. rør, radiatorer, komfurer og koleskabe. Hvis din krop er jord forbundet, øges risikoen for elektrisk stød.
c) Elværktøjet违法犯罪 for regn eller fugt. Indtraengning af vand i et elværktøj oger risikoen for elektrisk stød.
d) Brug/DDi 1t i t. du ma aldrig bare elvarktojet i ledeningen, hange elvarktojet op i ledeningen ellr ykke i ledeningen for at trakke stikket ud af kontakten. Beskyt ledeningen mod varme, olie, skarpe kanter eller maskindele, der er i bevagelse. Beskadigede ellerr indviklede ledninger oger risikoen for elektrisk stod.
e) Hvis elværktoget benyttes i det fri, ma der kun benyttes en forlaengerledning, der er egnet til udendors brug. Brug af forlaengerledning til udendors brug nedsætter risikoen for elektrisk stød.
f) Hvis det ikke kan undgås at bruge elværktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at fæ elektrisk stød.
a) Det er vigtigt at vare opmaerkso, se, hvad man laver, og bruge el-værktoget fornuftigt. Brug ikke noget el-værktogj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenteer ull euforiserende stoffer. Få sekunders uopmaerksohemed ved brug af elværktoget kan fore til alvorlige personskader.
b) Brug beskyttelsessudstyr og hav altid beskyttelsesbriller pa. Brug af sikkerhedsudstyr som f.eks.stovmaske, skridsikkert fodtoj, beskyttelseshjelm eller horeværn afhaengig af maskintype og anvendelse nedsætter risikoen for persorskader.
c) Undgå utilsigtet igangsætning. Kontroller, at el-værktøj er slukket, for du tilslutter det til stromtilførslen og/eller akkuen, lfterller bærer det. Undgå at bare el-værktøj med fingeren på afbryderen og sorg for, at el-værktøj ikke erændt,ningar det sluttes til nettet, da dette øger risikoen for personskader.
d) Gør det til en vane altid at fjerne indstillingsværktøj aller skruenøgle, for el-værktøjetændes. Hvis et stykke værktøj aller nøgle sidder i en roterende maskindel, er der risiko for persorskader.
e) Undgå en unormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom/DDE balance.Dermed har du bedre muligheder for at kontrollere el-værktoget, hvis der skulle opstå uventede situationer.
f) Brug egnet arbejdstoj. Undgå lose beklaedningsgenstande eller smykker. Hold här og toj væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende toj, smykker aller langt här.
g) Hvis stovudsgnings- og opsamlingsudstyr kan

4) OMHYGGELIG OMGANG MED OG BRUG AF EL-VaERKTJ

5) OMHYGGELIG OMGANG MED OG BRUG AF AKKU-VAERKT0JER

monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en stovopsugning kan reducere stvmaengden og dermed den fare, der er forbundet stv.
h) Selvom du kender værktogjt godt og ervant til at bruge det, skal du alligevel vare opmærksom og overholde sikkerhedsanvisningerne. Et ojebliks uopmærksomhed kan medfrole alvorlige personskader.
a) Undgå overbelastning af el-værktøj. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.
b) Brug/DDE t el-vaerktj, hvis afbryder er defekt. Et el-vaerktj, der icke kan startes og stoppes, er farlig og skal repareres.
c) Træk stikket ud af stikkontakten og/eller fjern akkuen, hvis den er aftagelig, for maskinen indstilles, for skift af tilbehorsdele eller for el-værktøjtLAGGES til opbevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjt.
d) Opbevar ubenyttet el-værktøj uden for boRs rækkevidde. Lad aldrig personer, der ikke er fortrolige med el-værktøjet aller ikke har gennemlæstppe instrukser,benytte el-værktøjet. El-værktøj er farligt,hvis det benyttes af ukyndige personer.
e) Vedligehold el-værktøj og tilbehorsdele. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, söledes at el-værktøjets Funktion påvirkes. Få beskadigede dele repareret,inden el-værktøjet tages i brug. Mange uheld skyldes)darligt vedligeholdte el-værktøjer.
f) Sorg for, at skareværktjoer er skarpe og rene. Omhyggeligt vedligeholdte skareværktjoer med skarpe skerekanter sætter sig ikke sa hurtigt fast og er nemmere at fore.
g) Brug el-værktoj, tilbehør, indsatsværktoj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udfores. Anvendelse af el-værktoget til formal, som ligger Laden for det fastsatte anvendelsesomrade, kan fore til farlige situationer.
h) Hold handtag og gribeflader torre, rene og fri for olie og smorefedt. Hvis handtag og gribeflader er glatte, kan værktogjet ikke handteres og styres sikkert, hvis der sker noget uventet.
a) Oplad kun akkuer i ladeaggregater, der er anbefalet af fabrikanten. Et ladeaggregat, der er egnet til en bestemt type akkuer, ma ikke benyttes med andre akkuer - brandfare.
b) Brug kun de akkuer, der er beregnet til varktojet. Brug af andre akkuer oger risikoen for personskader og er forbundet med brandfare.
c) Ikke benyttede akkuer ma sekske komme i beroring med kontorclips, mønter, nogler, som, skruer erler andre sma metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem akku-kontakterne

Oger risikoen for personskader i form af forbstrandinger.

d) Hvis akkuen anvendes forkert, kan der slippe vaeske ud af akkuen. Undgå atkommen i kontakt med denen vaeske. Hvis det alligevel skulle ske, skylles med vand. Sog lage, hvis væsken kommer i øjnene. Akku-vaeske kan give hudirritation eller forbrændinger.

e) Brug ikke aktuier eller værktøj, som er beskadigitet aller modificeret. Beskadigede aller modificerede aktuier kan opføre sig uforudsigeligt og forårsage brand, eksplosion aller fare for personskade.

f) Akkuer aller værktøj ma ikke udsættes for ild aller meget Höhe temperaturer. Ild aller temperaturer over 130^ kan medfor eksplosion.

g) Følg alle instruktioner for opladning. Akkuen maybe oplades ved temperaturer uten for det omrade, der er angivet i instruktionerne. Forkert opladning ellen opladning ved temperaturer uten for det angivne omrade kan medfrole skader pa akkuen og foroge brandfaren.

6) SERVICE

a) Sorg for, at el-værktoj kun repareres af kvalificere de fagfolk og at der kun benyttes originale reservedele. Dermed sikres storst mulig maskinsikkerhed.
b) Beskadigede akkuer ma aldrig repareres. Reparation af akkuer ma kun udfores af producenten ell autoriserede reparater.

SIKKERHEDSINSTRUKSER FOR AKKUBORE-/ SKRUEMASKINE

1) SIKKERHEDSANVISNINGER FOR ALT ARBEJDE
a) Baer horevaarn ved slagboring. Ekspondering for stoj kan forarsage horeskader.
b) Hold elværktøjet i de isolerede greb, narr der udfores arbejde, hvor skæretilbehøret eller skruen kankommeniberoring med skjulte ledninger. Skæretilbehør og skruer, derkommen i kontakt med en spændingsførende ledning, kan ogsa sætte eksponderede metaldele på elværktøjet under spænding, hvilket kan give brugeren elektrisk stød.
2) SIKKERHEDSANVISNINGER VED ANVENDELSE AF LANGE BOREBITS
a) Arbejd aldrig med højere hastighed end den maksimale hastighedsangivelse for borebitten. Ved højere hastigheder kan borebitten boje, hvis den fär lov til at rotere frit.uden kontakt med arbejdsemnet, hvilket medfører personskader.
b) Start altid boringen ved lav hastighed og med bittens spids i kontakt med arbejdsemnet. Ved højere hastigheder kan borebitten boje, hvis den fãr lov til at rotere frit.uden kontakt med arbejdsemnet, hvilket medfører personskader.
c) Pafor kun tryk i direkte linje med bitten og anvend\ ikke for kraftigt tryk. Bits kan boje som folge af\ brud eller manglende kontrol, hvilket kan medfore\ persorskader.

GENERELT

• Stov fra materiale som f.eks. maling, der indeholder bly, nogle traesorter, mineraler og metal kan vare skadeligt (kontakt med aller indanding af stovet kan forarsage allergiske reaktioner og/eller sygdomme i luftvejene hos den, der anvender vaerktojet, uller hos omkringstaende); bær en stovmaske og arbejd med en stovudsguningsanordning, hvor en sadan kan sluttes til

• Visse slags stov er klassificeret som kraeftfremkaldende (som f.eks. stov fra eg og bog) især i forbindelse med tilsaetningsstoffer til traebehanding; bær en stovmaske og arbejd med en stovudsugningsanordning, hvor en sadan kan sluttes til
  Folg de nationale krav, hvad angar stov, for de materialer, du onsker at arbejde med

• Bearbejd/DD: Asbestholdigt materiale (asbest er kræftfremkaldende)
• Kontroller, at omskifter J ② er i midterste (låst) position inden værktøjet indstilles aller der skiftes tilbehørsdele ihrer værktøjet bæres aller laegges fra

TILBEHØR

• SKIL kan kun sikre en korrekt fonction af værktøjet, hvis der benyttes originalt tilbehør
• Der må kun benyttes tilbehør, hisis godkende omdrejningstal er mindst sa højt som værktojets max. omdrejningstal i ubelastet tilstand

INDEN BRUG

• Undgå skader forårsaget af skruer, som eller andre materialer i arbejdsstykket; fjernppe for De begynder at arbeje

• Kontroller altid at forsyningsspændingen er den samme som den spænding, der er anført på opladerens navneskilt

• Fastgor emnet (det er sikrere at holde emner i en fastgorgingsanordning eller skruestik end med händen)

• Anvend egnede sogeinstrumenter til at &, fre frem til skjulte forsyningsledninger er kerkt det lokale forsyningssselskab (kontakt med elektriske ledninger kan fore til brand og elektrisk stod; beskadigelse af en gasledning kan fore til eksplosion; brud pa et vandrør kan fore til materiel skade eller elektrisk stod)

UNDER BRUG

• I tilfælde af elektrisk eller mekanisk fejlfunktion skal værktøjet straks afbrydes eller opladeren fjernes fra stikkontakten

BATTERIERNE

• Det medfolgende batteri er delvist oplatet (for at sikre fuld kapacitet af batteriet skal det oplades helt i batteriopladeren, inden du anvender dit elværktoj fsigma gang)
• Anvend kun de følgende batterier og batteriopladere, der leveres med dette værktøj
• SKIL-batteri: BR131***

• SKIL-oblader: CR131***

• Brug ikke batteriet, hvis det er beskadiget. Det skal udskiftes

• Adskil jegke batteriet

• Udsaat/DDke værktoget/batteriet for regn
• Tilladt omgivelsestemperatur (værktøj/oplader/batteri):
• ved opladning 4...40°C
• ved drift -20...+50°C
• ved opbevaring -20...+50°C

FORKLARING TIL SYMBOLERNE PÅ VÆRKTOJET/BATTERI

③ Laes instruktionen inden brugen
④ Batterier vil eksplodere, hvis de kommes i ild, sa forsog aldrig at brænde batteriet
⑤ Opbevar værktj/opladeren/batteriet i et lokale, hvortemperaturen ikke overstiger 50^
⑥ Elværktj og batterier må ikke bortskaffes som almindeligt affald

BETJENING

• Kombineret afbryder for til/fra og hastighedskontrol A ② -kontroller hastigheden trinlost fra nul til maks. hastighed ved at trykke mere aller mindre på afbryderen
• Opladning af batteriet! Iaes sikkerhedsadvarslerne og -anvisningerne, der folger med opladeren
• Afmontering/montering af batteriet ②
• Fastgorelse af bändklipsen ⑦ -fastgor bändklipsen K pa boret med den medfolgendeskrue.
• Indikator for batteritilstand ⑧ -tryk på knappen for batteristand M for at se batteriets aktuelle status.
• AEndring af omdrejningsretningen ⑨ -afbryderen A② kan ikke aktiveres, hvis retningsskifteren ikke er indstillet korrekt!ændre kun omdrejningsretningen'nar værktøjet er standset helt
• Ombytning af bits 10

!brug ikke bits med beskadiget skaat

• Justering af drejningsmoment (VariTorque) ① -traelkraften vil foriges nar indstellingsringen B drejes fra 1 til 1917
  -ved iskruning af en skrue, prov forst VariTorque stilling 1 og forog derefter pa skalaen indtil den onskeede dybde er naet
  -position E vil tillade may trækkraft til (ikke slag-)boring og skruning meget kraftigt arbejde
  -position D vil kun tillade may trækkraft til slagboring
  ! kontroller, at gearomskifteren G er i position 2,\ när indstellingsringen C er sat til positionen for\ slagboring
  ! drug称之positionen til slagboring D til boring i trea, metal, keramik eller plastik for herved at undgå, at boret/skruebitten bliver odelagt

• Mekanisk gearvalg ① -stil omskifteren G pa onskede omdrejningstal!tryk pa gearomskifteren mens værktjoet korer langsomt

1 -lav omdrejningstal
-stor treekraft
-for iskrunig og boring ved store diametre pa bor -for gevindskaering

2 -høj omdrejningstal
-lavere traekkraft
-for slagboring
-for boring ved sma diametre

• Batterieskyttelse Slukker for værktoget eller forhindrer at værktoget taendes, när

-belastningen er for hooj
-batteritemperatur er/DDne inden for det tilladte omrade for betjeningstemperatur pA -20 til +50^
-lithium-ion batteriet naesten er afladt (for at beskyttemod for kraftig afladning)

! undlad at betjene kontakten, after at der er slukket for værktøj, da det kan beskadige batteriet

• LED-lys L ⑬ -LED-lampen L taendes automatisk, nár der trykkes pa en knap A ⑬

• Handtering og styring af værktøjet 14! under arbejde, hold altid om værktøjet på de grå markerede grebsområde(r)

-holdventilationshullerneH ② utildækkede
-pres 参数 for - pres 参数 for - præs 参数 for - præs 参数 for

VEDLIGEHOLDELS/SERVICE

• Dette værktøj er ikke beregnet til professionelt brug
• Hold altid værktøjet rent (især ventilationshuller H ② )! tag batteriet ud af værktøjet inden renngoring

• Skulle elværktøj trods omhyggelig fabrikation og kontrol skulle holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for SKIL-elektrovræktøj

• send det ikke adskilte værktøj sammen med et kobsbevis til forhandleren eller nærmestre SKIL-serviceværksted (adresser og resedelstegning af værktøjet vindes på www.skil.com)

Husk, at beskadigelse som ffolge af overbelastning.
eller forkert handtering af varktojet ici er omfattet
af garantien (se www.skil.com vedrorende SKILgarantibetingelserne,ller sporg din forhandler)

GODE RÄD

• Brug rigtige bits 15!brug kun skarpe bi
• Ved boring i jernholdige metaller -forbor et mindre hul, nár et stort hul skal bores -sørg for at smøre boret en gang imellem med olien
• Ved iskrunig af en skrue naer endeflader aller i endetrae bør der forbores for at undgå splinter i træet
• For at fá optimal glæde at værktøjet er det nódvendig mot ed jævn tryk pá skruen, især ved udskruning
• Ved iskruning iHardt trae anbefales det at forbore
  Splintfriboringitrae 16
• Stovfri boring i vægge ⑦
  Stovfriboringlofter 18
  Boring fliser uden udskridning 19
• Se yderligere oplysninger pa www.skil.com

MILJ0

• Elværktøj, batterier, tilbehør og emballage må ikke bortskaffes som almindeligt affald (kun for EU-lande)

i henhold til det europæiske direktiv 2012/19/EF om bortskaffelse af elektriske og elektroniskeprodukter og gældende national lovgivning, skal brugt elværktøj indsamles separat og bortskaffes på en måde, der skåner miljøet mest muligt
-symbolet ⑥ erindrer dig om dette, nár udskiftning er ndvendig

! beskyt batteri terminaler med bredt tape for at undgå kortslutning

STØJ/VIBRATION

• Malti henhold til EN 60745 er lydtryksniveauet for dette værktj 80,5 dB(A) lydeffektniveauet 91,5 dB(A) (usikkerhed K = 3 dB),og vibrationen (triax vector sum; usikkerhed K = 1.5m / s^2)
  ved boring i metal <2,5 m/s²
  ved slagboring i beton 9,1 m/s²
  Vibrationsniveauaut er malt i henhold til den standardiserede test som anfort i EN 60745. Det kan

benytttes til atSAMenligne to stykker værktog og som en forellobig bedommelse af udsættelsen for vibrationer, nar vaerktojet anvendtes til de nævnte form
-anvendes værktøjet til andre formaler med andet erler darligt vedligeholdt tilbehør, kan dette oged udsættelsensneiveauet betydeligt
-de tidsrum, hvor værktjoet er slukket, ellr hvor det korer utden reelt at udfore noget arbejde, kan reducere udsættelsensinevaet betydeligt
! beskyt dig selv imod virkningerne af vibrationer ved at vedligeholde værktoget og dets tilbehør, ved at holde dine hænder varme og ved at organisere dine arbejdsmønstre
