MANUAL DE UTILIZARE GDA 280 E Professional BOSCH

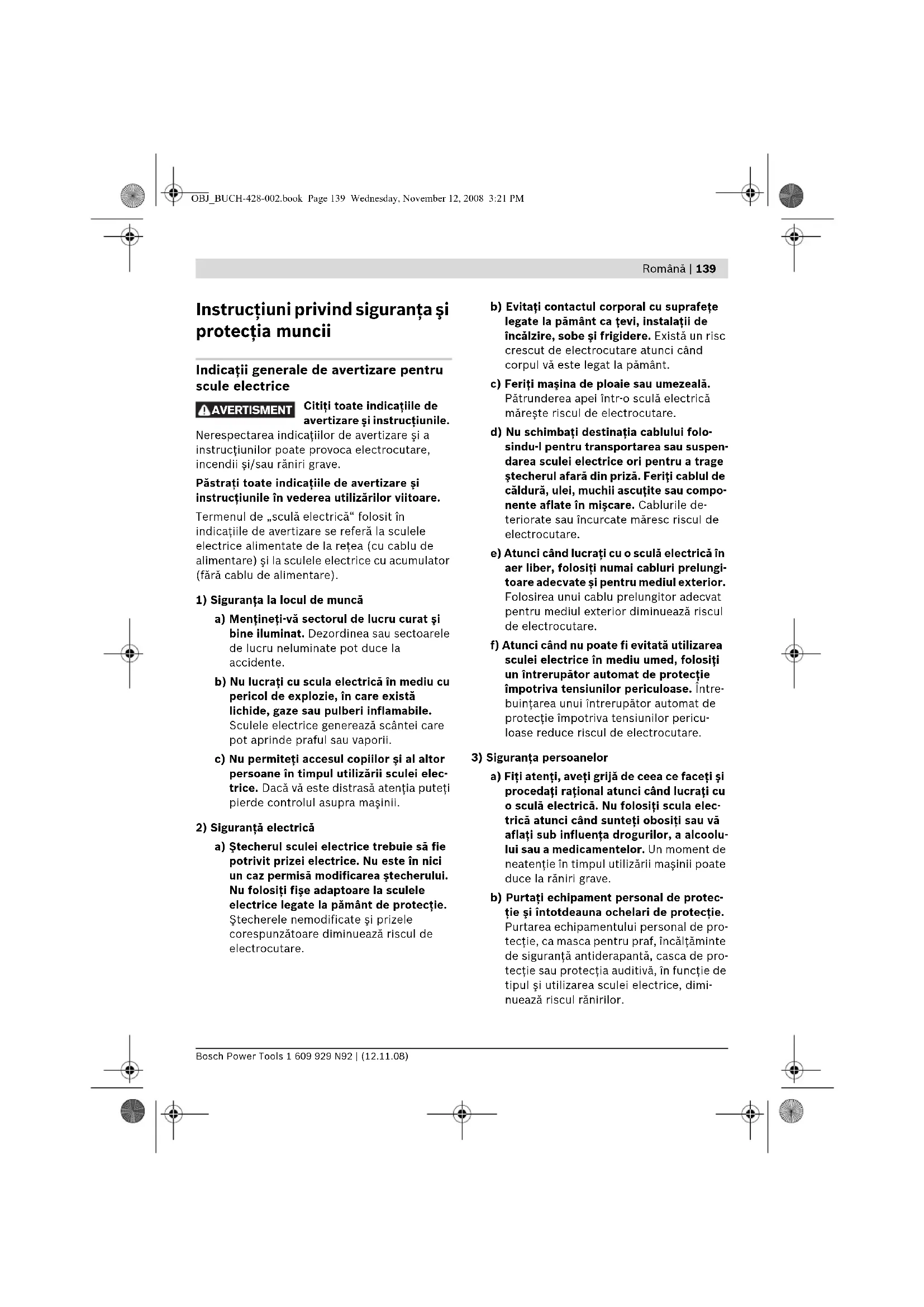

Instrucţiuni privind siguranţa şi protecţia muncii Indicaţii generale de avertizare pentru scule electrice Citiţi toate indicaţiile de avertizare şi instrucţiunile. Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor poate provoca electrocutare, incendii şi/sau răniri grave. Păstraţi toate indicaţiile de avertizare şi instrucţiunile în vederea utilizărilor viitoare. Termenul de „sculă electrică“ folosit în indicaţiile de avertizare se referă la sculele electrice alimentate de la reţea (cu cablu de alimentare) şi la sculele electrice cu acumulator (fără cablu de alimentare).

1) Siguranţa la locul de muncă

a) Menţineţi-vă sectorul de lucru curat şi bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente. b) Nu lucraţi cu scula electrică în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii. c) Nu permiteţi accesul copiilor şi al altor persoane în timpul utilizării sculei elec- trice. Dacă vă este distrasă atenţia puteţi pierde controlul asupra maşinii.

2) Siguranţă electrică

a) Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu este în nici un caz permisă modificarea ştecherului. Nu folosiţi fişe adaptoare la sculele electrice legate la pământ de protecţie. Ştecherele nemodificate şi prizele corespunzătoare diminuează riscul de electrocutare. b) Evitaţi contactul corporal cu suprafeţe legate la pământ ca ţevi, instalaţii de încălzire, sobe şi frigidere. Există un risc crescut de electrocutare atunci când corpul vă este legat la pământ. c) Feriţi maşina de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică măreşte riscul de electrocutare. d) Nu schimbaţi destinaţia cablului folo- sindu-l pentru transportarea sau suspen- darea sculei electrice ori pentru a trage ştecherul afară din priză. Feriţi cablul de căldură, ulei, muchii ascuţite sau compo- nente aflate în mişcare. Cablurile de- teriorate sau încurcate măresc riscul de electrocutare. e) Atunci când lucraţi cu o sculă electrică în aer liber, folosiţi numai cabluri prelungi- toare adecvate şi pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare. f) Atunci când nu poate fi evitată utilizarea sculei electrice în mediu umed, folosiţi un întrerupător automat de protecţie împotriva tensiunilor periculoase. Între- buinţarea unui întrerupător automat de protecţie împotriva tensiunilor pericu- loase reduce riscul de electrocutare.

3) Siguranţa persoanelor

a) Fiţi atenţi, aveţi grijă de ceea ce faceţi şi procedaţi raţional atunci când lucraţi cu o sculă electrică. Nu folosiţi scula elec- trică atunci când sunteţi obosiţi sau vă aflaţi sub influenţa drogurilor, a alcoolu- lui sau a medicamentelor. Un moment de neatenţie în timpul utilizării maşinii poate duce la răniri grave. b) Purtaţi echipament personal de protec- ţie şi întotdeauna ochelari de protecţie. Purtarea echipamentului personal de pro- tecţie, ca masca pentru praf, încălţăminte de siguranţă antiderapantă, casca de pro- tecţie sau protecţia auditivă, în funcţie de tipul şi utilizarea sculei electrice, dimi- nuează riscul rănirilor. AVERTISMENT OBJ_BUCH-428-002.book Page 139 Wednesday, November 12, 2008 3:21 PM140 | Română 1 609 929 N92 | (12.11.08) Bosch Power Tools c) Evitaţi o punere în funcţiune involuntară. Înainte de a introduce ştecherul în priză şi/sau de a introduce acumulatorul în scula electrică, de a o ridica sau de a o transporta, asiguraţi-vă că aceasta este oprită. Dacă atunci când transportaţi scu- la electrică ţineţi degetul pe întrerupător sau dacă porniţi scula electrică înainte de a o racorda la reţeaua de curent, puteţi provoca accidente. d) Înainte de pornirea sculei electrice în- depărtaţi dispozitivele de reglare sau cheile fixe din aceasta. Un dispozitiv sau o cheie lăsată într-o componentă de maşi- nă care se roteşte poate duce la răniri. e) Evitaţi o ţinută corporală nefirească. Adoptaţi o poziţie stabilă şi menţineţi-vă întotdeauna echilibrul. Astfel veţi putea controla mai bine maşina în situaţii neaşteptate. f) Purtaţi îmbrăcăminte adecvată. Nu pur- taţi îmbrăcăminte largă sau podoabe. Feriţi părul, îmbrăcămintea şi mănuşile de piesele aflate în mişcare. Îmbrăcămin- tea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mişcare. g) Dacă pot fi montate echipamente de aspirare şi colectare a prafului, asigu- raţi-vă că acestea sunt racordate şi folosite în mod corect. Folosirea unei instalaţii de aspirare a prafului poate duce la reducerea poluării cu praf.

4) Utilizarea şi manevrarea atentă a sculelor

electrice a) Nu suprasolicitaţi maşina. Folosiţi pen- tru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucraţi mai bine şi mai sigur în domeniul de putere indicat. b) Nu folosiţi scula elecrică dacă aceasta are întrerupătorul defect. O sculă electri- că, care nu mai poate fi pornită sau oprită, este periculoasă şi trebuie reparată. c) Scoateţi ştecherul afară din priză şi/sau îndepărtaţi acumulatorul, înainte de a executa reglaje, a schimba accesorii sau de a pune maşina la o parte. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice. d) Păstraţi sculele electrice nefolosite la loc inaccesibil copiilor. Nu lăsaţi să lucreze cu maşina persoane care nu sunt familiarizate cu aceasta sau care nu au citit aceste instrucţiuni. Sculele electrice devin periculoase atunci când sunt folo- site de persoane lipsite de experienţă. e) Întreţineţi-vă scula electrică cu grijă. Controlaţi dacă componentele mobile ale sculei electrice funcţionează impe- cabil şi dacă nu se blochează, sau dacă există piese rupte sau deteriorate astfel încât să afecteze funcţionarea sculei electrice. Înainte de utilizare daţi la repa- rat piesele deteriorate. Cauza multor accidente a fost întreţinerea necorespun- zătoare a sculelor electrice. f) Menţineţi bine ascuţite şi curate dispo- zitivele de tăiere. Dispozitivele de tăiere întreţinute cu grijă, cu tăişuri ascuţite se înţepenesc în mai mică măsură şi pot fi conduse mai uşor. g) Folosiţi scula electrică, accesoriile, dis- pozitivele de lucru etc. conform prezen- telor instrucţiuni. Ţineţi cont de condiţiile de lucru şi de activitatea care trebuie desfăşurată. Folosirea sculelor electrice în alt scop decât pentru utili- zările prevăzute, poate duce la situaţii periculoase.

a) Încredinţaţi scula electrică pentru reparare numai personalului de specia- litate, calificat în acest scop, repararea făcându-se numai cu piese de schimb originale. Astfel veţi fi siguri că este menţinută siguranţa maşinii. OBJ_BUCH-428-002.book Page 140 Wednesday, November 12, 2008 3:21 PMRomână | 141 Bosch Power Tools 1 609 929 N92 | (12.11.08) Instrucţiuni privind siguranţa şi protecţia muncii cu şlefuitoare f Folosiţi scula electrică numai pentru şlefuire uscată. Pătrunderea apei în scula electrică măreşte riscul de electrocutare. f Atenţie, pericol de incendiu! Evitaţi încălzirea excesivă a materialului abraziv şi a şlefuitorului. Înaintea pauzelor de lucru goliţi întotdeauna recipientul de colectare a prafului. Praful rezultat în urma şlefuirii, din sacul colector de praf, microfiltru, sacul de hârtie (sau din sacul colector de praf respectiv filtrul aspiratorului de praf) se poate autoaprinde în condiţii nefavorabile, ca degajarea de scântei în timpul şlefuirii metalelor. Un pericol deosebit apare atunci când praful rezultat în urma şlefuirii este amestecat cu resturi de lac, poliuretani sau alte substanţe chimice iar materialul abraziv este înfierbântat în urma lucrului îndelungat. f Asiguraţi piesa de lucru. O piesă de lucru fixată cu dispozitive de prindere sau într-o menghină este ţinută mai sigur decât cu mâna dumneavoastră. f Păstraţi curăţenia la locul de muncă. Amestecurile de materiale sunt foarte periculoase. Pulberea de metal uşor poate arde sau exploda. f Nu folosiţi scula electrică dacă are cablul deteriorat. Nu atingeţi cablul deteriorat şi trageţi ştecherul de alimentare afară din priză dacă cablul se deteriorează în timpul lucrului. Cablurile deteriorate măresc riscul de electrocutare. Descrierea funcţionării Citiţi toate indicaţiile de avertizare şi instrucţiunile. Nerespectarea indicaţiilor de avertizare şi a in- strucţiunilor poate provoca electro- cutare, incendii şi/sau răniri grave. Vă rugăm să desfăşuraţi pagina pliantă cu redarea maşinii şi să o lăsaţi desfăşurată cât timp citiţi instrucţiunile de folosire. Utilizare conform destinaţiei Scula electrică este destinată şlefuirii uscate şi lustruirii lemnului, materialului plastic, metalului, materialului de şpăcluit precum şi suprafeţelor lăcuite. Este în mod special adecvat pentru profiluri, colţuri sau locuri greu accesibile. Elemente componente Numerotarea elementelor componente se referă la schiţa sculei electrice de pe pagina grafică. 1 Întrerupător pornit/oprit 2 Rozetă de reglare pentru preselecţia numărului de vibraţii 3 Ştuţ de evacuare 4 Foaie abrazivă* 5 Placă de şlefuit 6 Închizător SDS pentru deblocarea plăcii de şlefuit 7 Furtun de aspirare* 8 Dispozitiv de şlefuit lamele* 9 Foaie abrazivă pentru lamelă de şlefuit* 10 Lamelă de şlefuit, plată* 11 Lamelă de şlefuit, ovală* *Accesoriile ilustrate sau descrise nu sunt cuprinse în setul de livrare standard. Puteţi găsi accesoriile com- plete în programul nostru de accesorii. OBJ_BUCH-428-002.book Page 141 Wednesday, November 12, 2008 3:21 PM142 | Română 1 609 929 N92 | (12.11.08) Bosch Power Tools Date tehnice Informaţie privind zgomotul/vibraţiile Valorile măsurate au fost determinate conform EN 60745. Nivelul presiunii sonore evaluat A al sculei electrice este în mod normal de 80 dB(A). Incertitudine K=3 dB. Nivelul zgomotului poate depăşi 80 dB(A) în timpul lucrului. Purtaţi aparat de protecţie auditivă! Valorile totale ale vibraţiilor (suma vectorială a trei direcţii) au fost determinate conform EN 60745: Valoarea vibraţiilor emise a

Nivelul vibraţiilor specificat în prezentele in- strucţiuni a fost măsurat conform unei proce- duri de măsurare standardizate în EN 60745 şi poate fi utilizat la compararea diferitelor scule electrice. El poate fi folosit şi pentru evaluarea provizorie a solicitării vibratorii. Nivelul specificat al vibraţiilor se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utili- zată pentru alte aplicaţii, împreună cu alte acce- sorii decât cele indicate sau nu beneficiază de o întreţinere satisfăcătoare, nivelul vibraţiilor se poate abate de la valoarea specificată. Aceasta poate amplifica considerabil solicitarea vibra- torie de-a lungul întregului interval de lucru. Pentru o evaluare exactă a solicitării vibratorii ar trebui luate în calcul şi intervalele de timp în care scula electrică este deconectată sau funcţionează, dar nu este utilizată efectiv. Această metodă de calcul ar putea duce la reducerea considerabilă a valorii solicitării vibratorii pe întreg intervalul de lucru. Stabiliţi măsuri de siguranţă suplimentare pen- tru protejarea utilizatorului împotriva efectului vibraţiilor, ca de exemplu: întreţinerea sculei electrice şi a accesoriilor, menţinerea căldurii mâinilor, organizarea proceselor de muncă. Declaraţie de conformitate Declarăm pe proprie răspundere că produsul descris la paragraful „Date tehnice“ este în con- formitate cu următoarele standarde şi documen- te normative: EN 60745 conform prevederilor Directivelor 2004/108/CE, 98/37/CE (până la

28.12.2009), 2006/42/CE (începând cu

Putere nominală W 280 Turaţie la mersul în gol rot./min 6500 – 9500 Număr vibraţii la mersul în gol min

13000 – 19000 Dimensiuni (între colţuri) foaie abrazivă mm 94 Amplitudine vibraţii mm 2,0 Greutate conform EPTA-Procedure 01/2003 kg 1,1 Clasa de protecţie /II Datele sunt valabile pentru tensiuni nominale [U] de 230/240 V. În caz de tensiuni mai joase şi la execuţiile specifice anumitor ţări, aceste date pot varia. Vă rugăm să reţineţi numărul de identificare de pe plăcuţa indicatoare a tipului sculei dumneavoastră electrice. Denumirile comerciale ale sculelor electrice pot varia. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-428-002.book Page 142 Wednesday, November 12, 2008 3:21 PMRomână | 143 Bosch Power Tools 1 609 929 N92 | (12.11.08) Montare f Înaintea oricăror intervenţii asupra sculei electrice scoateţi cablul de alimentare afară din priză. Aspirarea prafului/aşchiilor f Pulberile rezultate din prelucrarea de mate- riale cum sunt vopselele pe bază de plumb, anumite tipuri de lemn, minerale şi metal pot fi dăunătoare sănătăţii. Atingerea sau inspi- rarea acestor pulberi poate provoca reacţii a- lergice şi/sau îmbolnăvirile căilor respiratorii ale utilizatorului sau a le persoanelor aflate în apropiere. Anumite pulberi cum sunt pulberea de lemn de stejar sau de fag sunt considerate a fi cancerigene, mai ales îm combinaţie cu materiale de adaos utilizate la prelucrarea lemnului (cromat, substanţe de protecţie a lemnului). Materialele care conţin azbest nu pot fi prelucrate decât de către specialişti. – Folosiţi pe cât posibil o instalaţie de aspirare a prafului. – Asiguraţi buna ventilaţie a locului de muncă. – Este recomandabil să se utilizeze o mască de protecţie a respiraţiei având clasa de filtrare P2. Respectaţi prescripţiile din ţara dumnea- voastră referitoare la materialele de pre- lucrat. Aspirare cu instalaţie exterioară (vezi figura A) Montaţi furtunul de aspirare 7 pe ştuţul de evacuare 3. Racordaţi furtunul de aspirare 7 la un aspirator de praf. La începutul prezentelor instrucţiuni de folosire găsiţi o listă cu diferite aspiratoare de praf la care se poate face racordarea. Aspiratorul de praf trebuie să fie adecvat pentru materialul de prelucrat. Pentru aspirarea pulberilor extrem de nocive, cancerigene sau uscate, folosiţi un aspirator special. Schimbarea foii abrazive (vezi figura B) Înainte de a aplica o foaie de foaie abrazivă nouă, îndepărtaţi murdăria şi praful de pe placa de şlefuit 5, de. ex. cu o pensulă. Pentru asigurarea aspirării optime a prafului, aveţi grijă ca decupajele foile abrazive să se suprapună pe orificiile plăcii de şlefuit. Placa de şlefuit 5 este prevăzută cu o ţesătură tip arici, pentru ca dumneavoatră să puteţi fixa pe aceasta, repede şi simplu, foile abrazive cu prindere tip arici. Scuturaţi prin batere ţesătura tip arici a plăcii de şlefuit 5 înainte de aşezarea foii abrazive 4, pentru a permite aderenţa optimă. Puneţi foaia abrazivă 4 coliniar pe o latură a plăcii de şlefuit 5, apoi aplicaţi foaia abrazivă pe placa de şlefuit şi fixaţi-o bine prin presare. Pentru scoaterea foii abrazive 4 apucaţi-o pe aceasta de un vârf şi trageţi-o jos de pe placa de şlefuit 5. Accesoriile de şlefuit ca postavul/pâsla de lustruit se fixează în acelaşi mod pe placa de şlefuit. Alegerea foii abrazive Corespunzător materialului de prelucrat şi cantităţii de material care se doreşte a fi îndepărtată de pe suprafaţa şlefuită, sunt disponibile diferite foi abrazive: Granulaţie Pentru prelucrarea tuturor materialelor lemnoase 40—240 Pentru şlefuirea preliminară de ex. a grinzilor şi scândurilor cu asperităţi, nerindeluite mare 40, 60 Pentru şlefuirea plană şi nivelarea micilor denivelări medie 80, 100,

Pentru finisarea şi şlefuirea fină a lemnului de esenţă tare fină 180, 240 OBJ_BUCH-428-002.book Page 143 Wednesday, November 12, 2008 3:21 PM144 | Română 1 609 929 N92 | (12.11.08) Bosch Power Tools Pentru finisarea resp. lustruirea metalului şi a pietrei folosiţi postav/pâslă de lustruit. În funcţie de calitatea dorită a suprafeţei piesei prelucrate se vor folosi diferite tipuri de postav resp. pâsle de lustruit. Schimbarea plăcii de şlefuit (vezi figura C) n Împingeţi închizătorul SDS pentru deblocarea plăcii de şlefuit 6 până la punctul de oprire din dreapta. o Demontaţi placa de şlefuit 5. p Conduceţi placa de şlefuit 5 de jos în sus spre sistemul de prindere a plăcii de şlefuit şi fixaţi-o prin apăsare. q Împingeţi închizătorul SDS pentru deblocarea plăcii de şlefuit 6 până la punctul de oprire din stânga. Dacă, de exemplu, vârful anterior al hârtiei abrazive s-a uzat, se poate demonta placa de şlefuit cu totul şi apoi remonta la loc, după ce în prealabil se întoarce la 120°. Plăci de şlefuit speciale Puteţi schimba placa de şlefuit din setul de livrare 5 cu o placă de şlefuit specială, disponibilă ca accesoriu. Montarea plăcii de şlefuit speciale se face întocmai ca la schimbarea plăcii de şlefuit din setul de livrare. Aplicarea şi desprinderea foilor abrazive se face întocmai ca la schimbarea foilor abrazive originale. Dispozitiv de şlefuit lamele (vezi figura D) Utilizarea dispozitivului de şlefuit lamele 8 vă permite prelucrarea locurilor extrem de greu accesibile, ca de ex. lamelele ferestrelor, dulapurilor sau uşilor. Lamelă de şlefuit, plată (vezi figura E) Lamela de şlefuit plată 10 vă permite prelucrarea canalelor înguste şi a interspaţiilor strâmte. Lamelă de şlefuit, ovală (vezi figura F) Lamela de şlefuit ovală 11 vă permite prelucrarea curburilor şi a cavităţilor sau a suprafeţelor adâncite ca de exemplu la mobilă, balustrade sau corpuri de încălzit. Funcţionare Punere în funcţiune f Atenţie la tensiunea reţelei de alimentare! Tensiunea sursei de curent trebuie să coin- cidă cu datele de pe plăcuţa indicatoare a tipului sculei electrice. Sculele electrice in- scripţionate cu 230 V pot funcţiona şi racordate la 220 V. Pornire/oprire Pentru punerea în funcţiune a sculei electrice împingeţi înainte întrerupătorul pornit/oprit 1 aducându-l în poziţia „I“. Pentru a deconecta scula electrică împingeţi spre spate întrerupătorul pornit/oprit 1 aducându-l în poziţia „0“. Preselecţia numărului de vibraţii Cu rozeta de reglare pentru preselecţia numă- rului de vibraţii 2 puteţi preselecta numărul de vibraţii necesar, chiar în timpul funcţionării maşinii. Numărul preselectat de vibraţii depinde de material şi de condiţiile de lucru, putând fi determinat prin probe practice. Pentru prelucrarea straturilor de vopsea/lac resp. a grundurilor ca fillerul şi chitul 40—320 Pentru îndepărtarea prin şlefuire a straturilor de vopsea mare 40, 60 Pentru şlefuirea vopselelor de grund medie 80, 100,

Pentru şlefuirea finală a grundurilor înainte de lăcuire fină 180, 240, 320 Granulaţie OBJ_BUCH-428-002.book Page 144 Wednesday, November 12, 2008 3:21 PMRomână | 145 Bosch Power Tools 1 609 929 N92 | (12.11.08) Instrucţiuni de lucru f Înainte de a pune jos scula electrică, aşteptaţi ca aceasta să se oprească complet din funcţionare. Randamentul de îndepărtare a materialului la şlefuire este determinat în principal de alegerea foii abrazive cât şi de numărul preselectat de vibraţii. Numai foile abrazive impecabile dau un randa- ment bun la şlefuire şi menajează scula elec- trică. Aveţi grijă să menţineţi o presiune de apăsare constantă, pentru a prelungi durabilitatea foilor abrazive. Mărirea exagerată a presiunii de apăsare nu duce la creşterea randamentului la şlefuire ci la uzura mai mare a sculei electrice şi de foii abrazive. Pentru şlefuirea la punct fix în colţuri, pe muchii şi în sectoarele greu accesibile puteţi lucra numai cu vârful sau muchia plăcii de şlefuit. Nu mai folosiţi pentru alte materiale o foaie abrazivă care a fost deja utilizată la prelucrarea metalului. Folosiţi numai accesorii de şlefuit originale Bosch. Întreţinere şi service Întreţinere şi curăţare f Înaintea oricăror intervenţii asupra sculei electrice scoateţi cablul de alimentare afară din priză. f Pentru a lucra bine şi sigur păstraţi curate scula electrică şi fantele de aerisire. Dacă în ciuda procedeelor de fabricaţie şi control riguroase maşina are totuşi o pană, repararea acesteia se va face numai la un atelier de asistenţă service autorizat pentru scule electrice Bosch. În caz de reclamaţii şi comenzi de piese de schimb vă rugăm să indicaţi neapărat numărul de identificare compus din 10 cifre, conform plăcuţei indicatoare a tipului sculei electrice. Serviciu de asistenţă tehnică post- vânzări şi consultanţă clienţi Serviciul nostru de asistenţă tehnică post-vân- zări răspunde întrebărilor dumneavoastră pri- vind întreţinerea şi repararea produsului dum- neavoastră cât şi privitor la piesele de schimb. Desene descompuse ale ansamblelor cât şi informaţii privind piesele de schimb găsiţi şi la: www.bosch-pt.com Echipa de consultanţă clienţi Bosch răspunde cu plăcere la întrebările privind cumpărarea, uti- lizarea şi reglarea produselor şi accesoriior lor. România Robert Bosch SRL Bosch Service Center Str. Horia Măcelariu Nr. 30–34, 013937 Bucureşti Tel. Service scule electrice: +40 (021) 4 05 75 40 Fax: +40 (021) 4 05 75 66 E-Mail: infoBSC@ro.bosch.com Tel. Consultanţă tehnică: +40 (021) 4 05 75 39 Fax: +40 (021) 4 05 75 66 E-Mail: infoBSC@ro.bosch.com www.bosch-romania.ro Eliminare Sculele electrice, accesoriile şi ambalajele tre- buie direcţionate către o staţie de revalorificare ecologică. Numai pentru ţările UE: Nu aruncaţi sculele electrice în gunoiul menajer! Conform Directivei Europene 2002/96/CE privind maşinile şi aparatele electrice şi electronice uzate şi transpunerea acesteia în legislaţia naţională, sculele electrice scoase din uz trebuie colectate separat şi direcţionate către o staţie de revalorificare ecologică. Sub rezerva modificărilor. OBJ_BUCH-428-002.book Page 145 Wednesday, November 12, 2008 3:21 PM146 | Български 1 609 929 N92 | (12.11.08) Bosch Power Tools
