NAVODILA ZA UPORABO GDA 280 E Professional BOSCH

2) Električna sigurnost

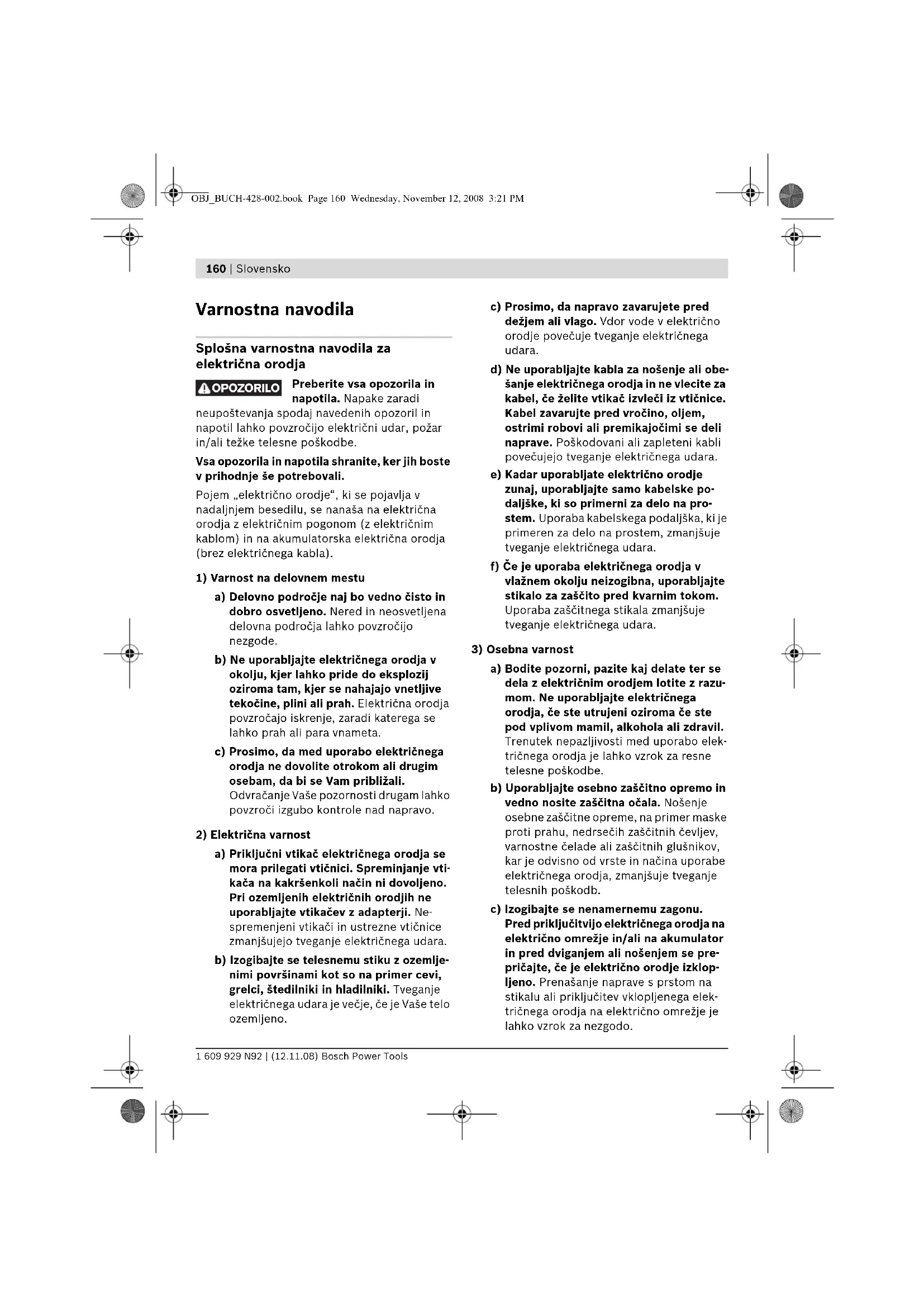

Varnostna navodila Splošna varnostna navodila za električna orodja Preberite vsa opozorila in napotila. Napake zaradi neupoštevanja spodaj navedenih opozoril in napotil lahko povzročijo električni udar, požar in/ali težke telesne poškodbe. Vsa opozorila in napotila shranite, ker jih boste v prihodnje še potrebovali. Pojem „električno orodje“, ki se pojavlja v nadaljnjem besedilu, se nanaša na električna orodja z električnim pogonom (z električnim kablom) in na akumulatorska električna orodja (brez električnega kabla).

1) Varnost na delovnem mestu

a) Delovno področje naj bo vedno čisto in dobro osvetljeno. Nered in neosvetljena delovna področja lahko povzročijo nezgode. b) Ne uporabljajte električnega orodja v okolju, kjer lahko pride do eksplozij oziroma tam, kjer se nahajajo vnetljive tekočine, plini ali prah. Električna orodja povzročajo iskrenje, zaradi katerega se lahko prah ali para vnameta. c) Prosimo, da med uporabo električnega orodja ne dovolite otrokom ali drugim osebam, da bi se Vam približali. Odvračanje Vaše pozornosti drugam lahko povzroči izgubo kontrole nad napravo.

2) Električna varnost

a) Priključni vtikač električnega orodja se mora prilegati vtičnici. Spreminjanje vti- kača na kakršenkoli način ni dovoljeno. Pri ozemljenih električnih orodjih ne uporabljajte vtikačev z adapterji. Ne- spremenjeni vtikači in ustrezne vtičnice zmanjšujejo tveganje električnega udara. b) Izogibajte se telesnemu stiku z ozemlje- nimi površinami kot so na primer cevi, grelci, štedilniki in hladilniki. Tveganje električnega udara je večje, če je Vaše telo ozemljeno. c) Prosimo, da napravo zavarujete pred dežjem ali vlago. Vdor vode v električno orodje povečuje tveganje električnega udara. d) Ne uporabljajte kabla za nošenje ali obe- šanje električnega orodja in ne vlecite za kabel, če želite vtikač izvleči iz vtičnice. Kabel zavarujte pred vročino, oljem, ostrimi robovi ali premikajočimi se deli naprave. Poškodovani ali zapleteni kabli povečujejo tveganje električnega udara. e) Kadar uporabljate električno orodje zunaj, uporabljajte samo kabelske po- daljške, ki so primerni za delo na pro- stem. Uporaba kabelskega podaljška, ki je primeren za delo na prostem, zmanjšuje tveganje električnega udara. f) Če je uporaba električnega orodja v vlažnem okolju neizogibna, uporabljajte stikalo za zaščito pred kvarnim tokom. Uporaba zaščitnega stikala zmanjšuje tveganje električnega udara.

a) Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razu- mom. Ne uporabljajte električnega orodja, če ste utrujeni oziroma če ste pod vplivom mamil, alkohola ali zdravil. Trenutek nepazljivosti med uporabo elek- tričnega orodja je lahko vzrok za resne telesne poškodbe. b) Uporabljajte osebno zaščitno opremo in vedno nosite zaščitna očala. Nošenje osebne zaščitne opreme, na primer maske proti prahu, nedrsečih zaščitnih čevljev, varnostne čelade ali zaščitnih glušnikov, kar je odvisno od vrste in načina uporabe električnega orodja, zmanjšuje tveganje telesnih poškodb. c) Izogibajte se nenamernemu zagonu. Pred priključitvijo električnega orodja na električno omrežje in/ali na akumulator in pred dviganjem ali nošenjem se pre- pričajte, če je električno orodje izklop- ljeno. Prenašanje naprave s prstom na stikalu ali priključitev vklopljenega elek- tričnega orodja na električno omrežje je lahko vzrok za nezgodo. OPOZORILO OBJ_BUCH-428-002.book Page 160 Wednesday, November 12, 2008 3:21 PMSlovensko | 161 Bosch Power Tools 1 609 929 N92 | (12.11.08) d) Pred vklapljanjem električnega orodja odstranite nastavitvena orodja ali izvija- če. Orodje ali ključ, ki se nahaja v vrtečem se delu naprave, lahko povzroči telesne poškodbe. e) Izogibajte se nenormalni telesni drži. Po- skrbite za trdno stojišče in za stalno ravnotežje. Tako boste v nepričakovanih situacijah električno orodje lahko bolje nadzorovali. f) Nosite primerna oblačila. Ne nosite ohlapnih oblačil in nakita. Lase, oblačila in rokavice ne približujte premikajočim se delom naprave. Premikajoči se deli naprave lahko zagrabijo ohlapno oblačilo, dolge lase ali nakit. g) Če je na napravo možno montirati pri- prave za odsesavanje ali prestrezanje prahu, se prepričajte, če so le-te priklju- čene in če se pravilno uporabljajo. Uporaba priprave za odsesavanje prahu zmanjšuje zdravstveno ogroženost zaradi prahu.

4) Skrbna uporaba in ravnanje z električnimi

orodji a) Ne preobremenjujte naprave. Pri delu uporabljajte električna orodja, ki so za to delo namenjena. Z ustreznim električnim orodjem boste v navedenem zmogljivost- nem področju delali bolje in varneje. b) Ne uporabljajte električnega orodja s pokvarjenim stikalom. Električno orodje, ki se ne da več vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti. c) Pred nastavljanjem naprave, zamenjavo delov pribora ali odlaganjem naprave iz- vlecite vtikač iz električne vtičnice in/ali odstranite akumulator. Ta previdnostni ukrep preprečuje nenameren zagon elek- tričnega orodja. d) Električna orodja, katerih ne uporablja- te, shranjujte izven dosega otrok. Ose- bam, ki naprave ne poznajo ali niso prebrale teh navodil za uporabo, napra- ve ne dovolite uporabljati. Električna orodja so nevarna, če jih uporabljajo neizkušene osebe. e) Skrbno negujte električno orodje. Kon- trolirajte brezhibno delovanje premičnih delov naprave, ki se ne smejo zatikati. Če so ti deli zlomljeni ali poškodovani do te mere, da ovirajo delovanje električ- nega orodja, jih je potrebno pred upor- abo naprave popraviti. Slabo vzdrževana električna orodja so vzrok za mnoge nezgode. f) Rezalna orodja vzdržujte tako, da bodo vedno ostra in čista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so lažje vodljiva. g) Električna orodja, pribor, vsadna orodja in podobno uporabljajte ustrezno tem navodilom. Pri tem upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporaba električnih orodij v namene, ki so drugačni od predpisanih, lahko privede do nevarnih situacij.

a) Vaše električno orodje naj popravlja samo kvalificirano strokovno osebje ob obvezni uporabi originalnih rezervnih delov. Tako bo zagotovljena ohranitev varnosti naprave. Varnostna navodila za brusilnike f Električno orodje uporabljajte samo za suho brušenje. Vdor vode v električno napravo povečuje tveganje električnega udara. f Pozor, nevarnost požara! Izogibajte se pregrevanju obdelovanca in brusilnika. Pred delovnimi odmori vedno izpraznite zbiralnik prahu. Brusilni prah v vrečki za prah, mikrofiltru, papirni vrečki (ali v filtrski vrečki oziroma filtru sesalnika za prah) se lahko v neugodnih pogojih, na primer pri iskrenju med brušenjem kovin, samodejno vname. Posebno nevarno je takrat, ko je brusilni prah pomešan z ostanki laka, poliuretana ali drugih kemičnih snovi, brusilnik pa je po dolgem delovanju vroč. f Zavarujte obdelovanec. Obdelovanec bo proti premikanju bolje zavarovan z vpenjal- nimi pripravami ali s primežem, kot če bi ga držali z roko. OBJ_BUCH-428-002.book Page 161 Wednesday, November 12, 2008 3:21 PM162 | Slovensko 1 609 929 N92 | (12.11.08) Bosch Power Tools f Delovno mesto naj bo vedno čisto. Posebno nevarne so mešanice materialov. Prah lahkih kovin se lahko vname ali eksplodira. f Ne uporabljajte električnega orodja s poškodovanim kablom. Ne dotikajte se poškodovanega električnega kabla. Če se kabel poškoduje med delom, izvlecite omrežni vtikač iz vtičnice. Poškodovani kabli povečujejo tveganje električnega udara. Opis delovanja Preberite vsa opozorila in napotila. Napake zaradi neupoštevanja spodaj navedenih opozoril in napotil lahko povzročijo električni udar, požar in/ali težke telesne poškodbe. Razprite stran s sliko naprave in pustite to stran med branjem navodil za uporabo odprto. Uporaba v skladu z namenom Električno orodje je namenjeno za suho brušenje in poliranje lesa, umetne mase, kovine, mase za lopatico ter lakiranih površin. Še posebej je primerno za profile, vogale ali težko dostopna mesta. Komponente na sliki Oštevilčenje komponent, ki so prikazane na sliki, se nanaša na prikaz električnega orodja na strani z grafiko. 1 Vklopno/izklopno stikalo 2 Gumb za nastavitev števila nihajev 3 Izpihovalni nastavek 4 Brusilni list* 5 Brusilna plošča 6 SDS-zasun za deblokiranje brusilne plošče 7 Odsesovalna cev* 8 Predložek za brušenje lamel* 9 Brusilni list za brusilni jezik* 10 Brusilni jezik, ploščat* 11 Brusilni jezik, ovalen* *Prikazan ali opisan pribor ni del standarnega obsega dobave. Celoten pribor je del našega programa pribora. Tehnični podatki Podatki o hrupu/vibracijah Merske vrednosti so bile izračunane v skladu z EN 60745. Nivo zvočnega tlaka naprave po vrednotenju A znaša tipično 80 dB(A). Netočnost K=3 dB. Nivo hrupa lahko pri delu preseže 80 dB(A). Uporabljajte zaščitne glušnike! Skupne vrednosti nivoja vibriranja (vektorska vsota treh smeri) so izračunane po EN 60745: Nivo vibriranja a

Podane vrednosti nivoja vibracij v teh navodilih so se izmerile v skladu s standardiziranim merilnim postopkom po EN 60745 in se lahko uporabljajo za primerjavo električnih orodij med seboj. Primeren je tudi za začasno oceno obremenjenosti z vibracijami. Naveden nivo vibracij predstavlja glavne upo- rabe električnega orodja. Če pa se električno orodje uporablja še v druge namene, z odstopa- Delta brusilnik GDA 280 E Professional Številka artikla

13000 – 19000 Orientacijska mera brusilnega lista mm 94 Premer nihajnega kroga mm 2,0 Teža po EPTA-Procedure 01/2003 kg 1,1 Zaščitni razred /II Podatki veljajo za nazivne napetosti [U] 230/240 V. Pri nižjih napetostih in pri specifičnih izvedbah za posa-mezne države lahko ti podatki med seboj odstopajo.Prosimo, da upoštevate številko artikla na tipski ploščici Vašega električnega orodja. Trgovske oznake posameznih električnih orodij so lahko drugačne. OBJ_BUCH-428-002.book Page 162 Wednesday, November 12, 2008 3:21 PMSlovensko | 163 Bosch Power Tools 1 609 929 N92 | (12.11.08) jočimi vstavnimi orodji ali pri nezadostnem vzdrževanju, lahko nivo vibracij odstopa. To lahko obremenjenosti z vibracijami med dolo- čenim obdobjem uporabe občutno poveča. Za natančnejšo oceno obremenjenosti z vibra- cijami morate upoštevati tudi tisti čas, ko je naprava izklopljena in teče, vendar dejansko ni v uporabi. To lahko ombremenjenost z vibracijami preko celotnega obdobja dela občutno zmanjša. Določite dodatne varnostne ukrepe za zaščito upravljalca pred vpljivi vibracij, npr. Vzdrževanje električnega orodja in vstavnih orodij, zegre- vanje rok, organizacija delovnih postopkov. Izjava o skladnosti Izjavljamo pod izključno odgovornostjo, da proizvod pod „Tehnični podatki“ ustreza naslednjim standardom oz. standardiziranim dokumentom: EN 60745 v skladu z določili Direktiv 2004/108/ES, 98/37/ES (do

Montaža f Pred začetkom kakršnih koli del na električ- nem orodju izvlecite omrežni vtikač iz vtičnice. Odsesavanje prahu/ostružkov f Prah nekaterih materialov kot npr. svinčene- ga premaza, nekaterih vrst lesa, mineralov in kovin je lahko zdravju škodljiv. Dotik ali vdihavanje tega prahu lahko povzroči aler- gične reakcije in/ali obolenja dihal uporab- nika ali oseb, ki se nahajajo v bližini. Določene vrste prahu kot npr. prah hrasto- vine ali bukovja veljajo kot kancerogene, še posebej v povezavi z dodatnimi snovmi za obdelavo lesa (kromat, zaščitno sredstvo za les). Material z vsebnostjo azbesta smejo obdelovati le strokovnjaki. – Po možnosti uporabljajte odsesavanje prahu. – Poskrbite za dobro zračenje delovnega mesta. – Priporočamo, da nosite zaščitno masko za prah s filtrirnim razredom P2. Upoštevajte veljavne nacionalne predpise za obdelovalne materiale. Odsesavanje s tujim sesalnikom (glejte sliko A) Nataknite odsesovalno cev 7 na izpihovalni nastavek 3. Povežite odsesovalno cev 7 s sesalnikom. Pregled priključitve na različne sesalnike boste našli na začetku teh navodil za uporabo. Odsesovalnik za prah mora ustrezati obdelo- vancu, ki ga boste brusili. Za odsesovanje izredno zdravju nevarnih, kancerogenih ali suhih vrst prahu uporabljajte specialni sesalnik za prah. Zamenjava brusilnega lista (glejte sliko B) Pred namestitvijo novega brusilnega lista odstranite z brusilne plošče 5 umazanijo in prah, na primer s čopičem. Zaradi zagotovitve optimalnega odsesavanja prahu pazite, da se bodo odprtine v brusilnem listu ujemale z luknjami na brusilni plošči. Brusilna plošča 5 je opremljena s sprijemalno tkanino, ki omogoča hitro in enostavno pritrje- vanje brusilnih listov. Potrkajte po sprijemalni tkanini brusilne plošče 5 preden namestite brusilni list 4 in tako zagotovite optimalno oprijemanje. Brusilni list 4 poravnajte z eno stranjo brusilne plošče 5, nato položite brusilni list na brusilno ploščo in ga dobro pritisnite. Brusilni list 4 odstranite tako, da primete na enem koncu in ga potegnete z brusilne plošče 5. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-428-002.book Page 163 Wednesday, November 12, 2008 3:21 PM164 | Slovensko 1 609 929 N92 | (12.11.08) Bosch Power Tools Brusilni pribor, kakršna sta na primer kopre- na/polst za poliranje se na enak način pritrdijo na brusilni kolut. Izbira brusilnega lista Odvisno od materiala, ki se bo obdeloval in želene količine odstranjevanja zgornje površine so na voljo različni brusilni listi: Za dodelavo oziroma poliranje, zlasti kovin in kamna, uporabljajte kopreno/polst za poliranje. Odvisno od želene kakovosti zgornje površine obdelovanca je potrebno uporabiti različne vrste kopren ali polsti za poliranje. Zamenjava brusilne plošče (glejte sliko C) n SDS-zasun za deblokiranje brusilne plošče 6 potisnite do konca v desno. o Odstranite brusilno ploščo 5. p Brusilno ploščo 5 od spodaj namestite na prijemalo brusilne plošče in močno pritisnite. q SDS-zasun za deblokiranje brusilne plošče 6 potisnite do konca v levo. Če je na primer sprednja konica brusilnega lista obrabljena, lahko odstranite tudi kompletno brusilno ploščo in jo nato obrnjeno – za 120°– ponovno namestite. Posebne brusilne plošče Dobavljeno brusilno ploščo 5 lahko zamenjate s posebno brusilno ploščo, ki jo naročite kot dodatni pribor. Montažo posebne brusilne plošče lahko opravite na način, ki je predviden za zamenjavo dobavljene brusilne plošče. Namestitev in odstranitev brusilnega lista je enaka zamenjavi originalnega brusilnega lista. Predložek za brušenje lamel (glejte sliko D) Uporaba predložka za brušenje lamel 8 omogoča obdelavo posebno težko dostopnih mest, na primer lamel na oknih, omarah in vratih. Brusilni jezik, ploščat (glejte sliko E) Ploščat brusilni jezik 10 omogoča obdelavo ozkih zarez in vmesnih prostorov. Brusilni jezik, ovalni (glejte sliko F) Ovalni brusilni jezik 11 omogoča obdelavo okroglih in votlih teles ali vbočenih površin, na primer pohištva, ograj ali grelnih teles. Delovanje Zagon f Upoštevajte omrežno napetost! Napetost vira električne energije se mora ujemati s podatki na tipski ploščici električnega orodja. Orodje, ki je označeno z 230 V, lahko priključite tudi na napetost 220 V. Vklop/izklop Za vklop električnega orodja potisnite vklopno/izklopno stikalo 1 naprej, v položaj „I“. Če želite električno orodje izklopiti, potisnite vklopno/izklopno stikalo 1 nazaj, v položaj „0“. Granulacija Za obdelovanje vseh lesenih površin 40—240 Za predbrušenje, na primer grobih, nepooblanih tramov in desk groba 40, 60 Za plano brušenje in poravnavanje manjših neravnih površin srednja 80, 100,

Za končno brušenje temeljne barve pred lakiranjem fino 180, 240, 320 OBJ_BUCH-428-002.book Page 164 Wednesday, November 12, 2008 3:21 PMSlovensko | 165 Bosch Power Tools 1 609 929 N92 | (12.11.08) Predizbira števila nihajev Z gumbom za prednastavitev števila nihajev 2 lahko potrebno število nihajev nastavite tudi med delovanjem naprave. Ustrezno število nihajev je odvisno od materiala in od delovnih pogojev, ugotovite pa ga lahko s praktičnim poizkusom. Navodila za delo f Pred odlaganjem električnega orodja počakajte, da se le to popolnoma ustavi. Količina odstranjenega materala pri brušenju je odvisna predvsem od izbire brusilnega lista in od prednastavljenega števila nihanj. Dober rezultat brušenja zagotavljajo samo brezhibni brusilni listi, ki tudi varujejo električno orodje. Na obdelovanec vedno pritiskajte z enakomerno močjo, kar bo podaljšalo življenjsko dobo brusil- nega ista. Prekomerno povečanje moči pritiskanja ne bo zagotovilo večje brusilne zmogljivosti, temveč bo povzročilo močnejšo obrabo električnega orodja in brusilnega lista. Za natančno brušenje kotov, robov in težko dostopnih mest lahko delate tudi z eno konico ali z enim robom brusilne plošče. Brusilnega lista, s katerim ste obdelovali kovino, ne smete uporabljati za brušenje drugih mate- rialov. Uporabljajte samo originalni brusilni pribor Bosch. Vzdrževanje in servisiranje Vzdrževanje in čiščenje f Pred začetkom kakršnih koli del na električ- nem orodju izvlecite omrežni vtikač iz vtičnice. f Električno orodje in prezračevalne reže naj bodo vedno čisti, kar bo zagotovilo dobro in varno delo. Če bi kljub skrbnima postopkoma izdelave in preizkušanja prišlo do izpada delovanja električnega orodja, naj popravilo opravi servisna delavnica, pooblaščena za popravila Boschevih električnih orodij. V primeru dodatnih vprašanj in pri naročanju nadomestnih delov brezpogojno navedite 10-mestno številko artikla, ki je navedena na tipski ploščici naprave. Servis in svetovanje Servis vam bo dal odgovore na vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Prikaze razstavljenega stanja in informacije glede nadomestnih delov se nahajajo tudi na internetnem naslovu: www.bosch-pt.com Skupina svetovalcev podjetja Bosch vam bo z veseljem na voljo pri vprašanjih glede nakupa, uporabe in nastavitve izdelka in pribora. Slovensko Top Service d.o.o. Celovška 172 1000 Ljubljana Tel.: +386 (01) 5194 225 Tel.: +386 (01) 5194 205 Fax: +386 (01) 5193 407 Odlaganje Električno orodje, pribor in embalažo je treba dostaviti v okolju prijazno ponovno predelavo. Samo za države EU: Električnih orodij ne odlagajte med hišne odpadke! V skladu z Direktivo 2002/96/ES Evropskega Parlamenta in Sveta o odpadni električni in elektronski opremi (OEEO) in njeni uresničitvi v nacionalnem pravu se morajo električna orodja, ki niso več v uporabi, ločeno zbirati ter okolju prijazno reciklirati. Pridržujemo si pravico do sprememb. OBJ_BUCH-428-002.book Page 165 Wednesday, November 12, 2008 3:21 PM166 | Hrvatski 1 609 929 N92 | (12.11.08) Bosch Power Tools
