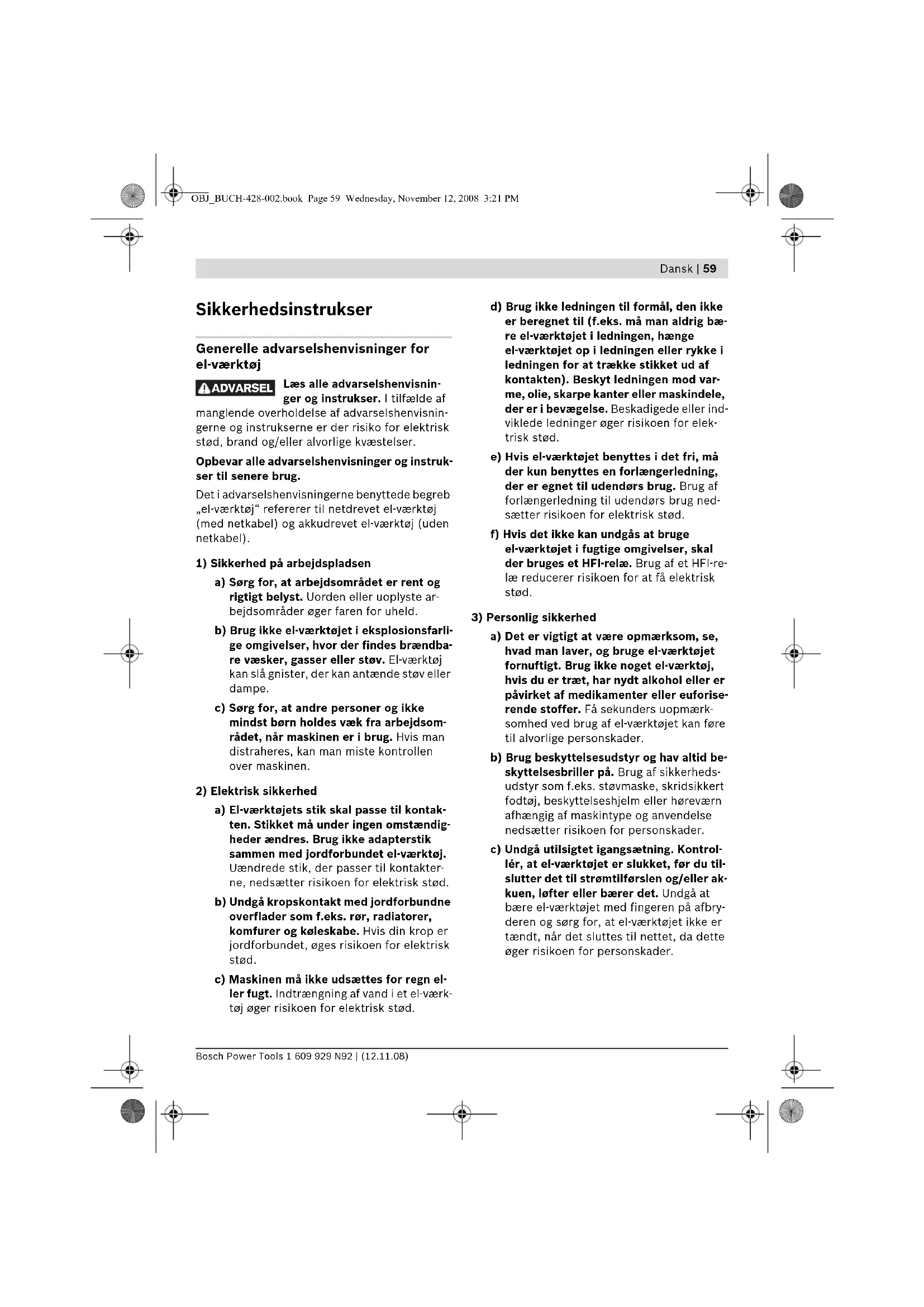

Sikkerhedsinstrukser Generelle advarselshenvisninger for el-værktøj Læs alle advarselshenvisnin- ger og instrukser. I tilfælde af manglende overholdelse af advarselshenvisnin- gerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle advarselshenvisninger og instruk- ser til senere brug. Det i advarselshenvisningerne benyttede begreb „el-værktøj“ refererer til netdrevet el-værktøj (med netkabel) og akkudrevet el-værktøj (uden netkabel).

1) Sikkerhed på arbejdspladsen

a) Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste ar- bejdsområder øger faren for uheld. b) Brug ikke el-værktøjet i eksplosionsfarli- ge omgivelser, hvor der findes brændba- re væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. c) Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsom- rådet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

2) Elektrisk sikkerhed

a) El-værktøjets stik skal passe til kontak- ten. Stikket må under ingen omstændig- heder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakter- ne, nedsætter risikoen for elektrisk stød. b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. c) Maskinen må ikke udsættes for regn el- ler fugt. Indtrængning af vand i et el-værk- tøj øger risikoen for elektrisk stød. d) Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bæ- re el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod var- me, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller ind- viklede ledninger øger risikoen for elek- trisk stød. e) Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug ned- sætter risikoen for elektrisk stød. f) Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-re- læ reducerer risikoen for at få elektrisk stød.

3) Personlig sikkerhed

a) Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforise- rende stoffer. Få sekunders uopmærk- somhed ved brug af el-værktøjet kan føre til alvorlige personskader. b) Brug beskyttelsesudstyr og hav altid be- skyttelsesbriller på. Brug af sikkerheds- udstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader. c) Undgå utilsigtet igangsætning. Kontrol- lér, at el-værktøjet er slukket, før du til- slutter det til strømtilførslen og/eller ak- kuen, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbry- deren og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader. ADVARSEL OBJ_BUCH-428-002.book Page 59 Wednesday, November 12, 2008 3:21 PM60 | Dansk 1 609 929 N92 | (12.11.08) Bosch Power Tools d) Gør det til en vane altid at fjerne indstil- lingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værk- tøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. e) Undgå en anormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uvente- de situationer. f) Brug egnet arbejdstøj. Undgå løse be- klædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der be- væger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. g) Hvis støvudsugnings- og opsamlingsud- styr kan monteres, er det vigtigt, at det- te tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støv- mængden og dermed den fare, der er for- bundet støv.

4) Omhyggelig omgang med og brug af

el-værktøj a) Undgå overbelastning af maskinen. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angiv- ne effektområde. b) Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres. c) Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, eller maskinen lægges fra. Disse sikkerhedsforanstalt- ninger forhindrer utilsigtet start af el-værktøjet. d) Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer. e) El-værktøjet bør vedligeholdes omhyg- geligt. Kontroller, om bevægelige ma- skindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller be- skadiget, således at el-værktøjets funkti- on påvirkes. Få beskadigede dele repare- ret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer. f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skære- værktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsat- te anvendelsesområde, kan føre til farlige situationer.

a) Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyt- tes originale reservedele. Dermed sikres størst mulig maskinsikkerhed. Sikkerhedsinstrukser til slibemaskiner f Anvend kun el-værktøjet til tørsavning. Ind- trængning af vand i el-værktøjet øger risikoen for elektrisk stød. f Pas på brandfare! Undgå overophedning af slibeemnet og sliberen. Tøm altid støvbe- holderen, før arbejdspauser indtages. Slibe- støv i støvpose, mikrofilter, papirpose (eller i filterpose eller støvsugerens filter) kan an- tænde sig selv under ugunstige forhold som f.eks. gnistregn, der opstår under metalslib- ning. Det er særlig farligt, hvis støvet er blan- det med lak-, polyurethanrester eller andre kemiske stoffer og slibeemnet er varmt efter lang tids arbejde. f Sikr emnet. Et emne holdes bedre fast med spændeanordninger eller skruestik end med hånden. f Renhold arbejdspladsen. Blandede materia- ler er særlig farlige. Letmetalstøv kan bræn- de eller eksplodere. OBJ_BUCH-428-002.book Page 60 Wednesday, November 12, 2008 3:21 PMDansk | 61 Bosch Power Tools 1 609 929 N92 | (12.11.08) f El-værktøjet må ikke benyttes, hvis lednin- gen er beskadiget. Berør ikke den beskadi- gede ledning og træk netstikket ud, hvis ledningen beskadiges under arbejdet. Be- skadigede ledninger øger risikoen for elek- trisk stød. Funktionsbeskrivelse Læs alle advarselshenvisninger og instrukser. I tilfælde af manglende overholdelse af advarselshenvisnin- gerne og instrukserne er der risiko for elektrisk stød, brand og/eller al- vorlige kvæstelser. Klap venligst foldesiden med illustration af pro- duktet ud og lad denne side være foldet ud, mens du læser betjeningsvejledningen. Beregnet anvendelse El-værktøjet er beregnet til tør slibning og pole- ring af træ, kunststof, metal, spartelmasse samt lakerede overflader. Det er især velegnet til pro- filer, kanter eller vanskeligt tilgængelige steder. Illustrerede komponenter Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illu- strationssiden. 1 Start-stop-kontakt 2 Hjul til indstilling af svingtal 3 Udblæsningsstuds 4 Slibeblad* 5 Pudsesål 6 SDS-skubber til pudsesålåbning 7 Opsugningsslange* 8 Lamelslibeforsats* 9 Slibeblad til slibetunge* 10 Slibetunge, flad* 11 Slibetunge, oval* *Tilbehør, som er illustreret og beskrevet i betje- ningsvejledningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørspro- gram. Tekniske data Støj-/vibrationsinformation Måleværdier er beregnet iht. EN 60745. Maskinens A-vægtede lydtrykniveau er typisk 80 dB(A). Usikkerhed K=3 dB. Støvniveauet under arbejdet kan overskride 80 dB(A). Brug høreværn! Samlede vibrationsværdier (vektorsum for tre retninger) beregnet iht. EN 60745: Vibrationseksponering a

Det svingningsniveau, der er angivet i nærvæ- rende instruktioner, er blevet målt iht. en stan- dardiseret måleproces i EN 60745, og kan bru- ges til at sammenligne el-værktøjer. Det er også egnet til en foreløbig vurdering af svingningsbe- lastningen. Det angivede svingningsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan svingningsniveauet afvige. Deltasliber GDA 280 E Professional Typenummer

13000 – 19000 Slibeflademål på tværs mm 94 Svingkredsdiameter mm 2,0 Vægt svarer til EPTA-Procedure 01/2003 kg 1,1 Beskyttelsesklasse /II Angivelserne gælder for nominelle spændinger [U] 230/240 V. Disse angivelser kan variere ved lavere spændinger og i landespecifikke udførelser.Se typenummer på el-værktøjets typeskilt. Handelsbe-tegnelserne for de enkelte el-værktøjer kan variere. OBJ_BUCH-428-002.book Page 61 Wednesday, November 12, 2008 3:21 PM62 | Dansk 1 609 929 N92 | (12.11.08) Bosch Power Tools Dette kan føre til en betydelig forøgelse af sving- ningsbelastningen i hele arbejdstidsrummet. Til en nøjagtig vurdering af svingningsbelastnin- gen bør der også tages højde for de tider, i hvil- ke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af svingningsbelastningen i hele arbejdstidsrummet. Fastlæg ekstra sikkerhedsforanstaltninger til be- skyttelse af brugeren mod svingningers virkning som f.eks.: Vedligeholdelse af el-værktøj og ind- satsværktøj, holde hænder varme, organisation af arbejdsforløb. Overensstemmelseserklæring Vi erklærer under almindeligt ansvar, at det pro- dukt, der er beskrevet under „Tekniske data“, er i overensstemmelse med følgende standarder eller normative dokumenter: EN 60745 iht. be- stemmelserne i direktiverne 2004/108/EF, 98/37/EF (indtil 28.12.2009), 2006/42/EF (fra

Montering f Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet. Støv-/spånudsugning f Støv fra materialer som f.eks. blyholdig ma- ling, nogle træsorter, mineraler og metal kan være sundhedsfarlige. Berøring eller indån- ding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen. Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i for- bindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbest- holdigt materiale må kun bearbejdes af fag- folk. – Anvend helst en støvopsugning. – Sørg for god udluftning af arbejdsplad- sen. – Det anbefales at bære åndeværn med fil- terklasse P2. Overhold forskrifterne, der gælder i dit land vedr. de materialer, der skal bearbejdes. Opsugning med fremmed støvsuger (se Fig. A) Anbring en opsugningsslange 7 på udblæsnings- studsen 3. Forbind opsugningsslangen 7 med en støvsuger. En oversigt over tilslutning til forskel- lige støvsugere findes i starten af nærværende betjeningsvejledning. Støvsugeren skal være egnet til det materiale, som skal opsuges. Anvend en specialstøvsuger til opsugning af særligt sundhedsfarligt, kræftfremkaldende el- ler tørt støv. Udskiftning af slibeblad (se Fig. B) Fjern snavs og støv fra pudsesålen 5 f.eks. med en pensel, før et nyt slibeblad sættes på. En optimal støvopsugning forudsætter, at ud- stansningerne i slibebladet passer til boringerne i pudsesålen. Pudsesålen 5 er udstyret med velcrostof, hvilket gør det hurtigt og nemt at fastgøre slibeblade med velcrolukning. Bank på pudsesålens 5 velcrostof før slibebla- det 4 sættes på for at sikre en optimal vedhæft- ning. Anbring slibebladet 4 langs med den ene side af pudsesålen 5, læg herefter slibebladet på pud- sesålen og tryk det godt fast. Til aftagning af slibebladet 4 tages fat i en spids, hvorefter det trækkes af pudsesålen 5. Slibetilbehør som f.eks. filt/poleringsfilt fastgø- res på slibesålen på samme måde. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-428-002.book Page 62 Wednesday, November 12, 2008 3:21 PMDansk | 63 Bosch Power Tools 1 609 929 N92 | (12.11.08) Valg af slibeblad Vælg det slibeblad og den afslibningsmåde, som passer bedst til det materiale, som skal bearbej- des: Anvend filt/poleringsfilt til at efterbehandle især metal og sten. Det er muligt at vælge mellem forskellige filtar- ter og poleringsfilte, afhængigt af hvilken over- fladekvalitet emnet skal have. Udskiftning af slibeblad (se Fig. C) n Skub SDS-skubberen til pudsesålåbning 6 helt mod højre. o Tag pudsesålen 5 af. p Før pudsesålen 5 nedefra mod pudsesålen og tryk den fast. q Skukb SDS-skubberen til pudsesålåbning 6 helt mod venstre. Er f.eks. den forreste spids på slibebladet slidt, kan man også tage hele pudsesålen af og – dreje den 120° –, før den sættes på igen. Specielle pudsesåle Du kan erstatte den medleverede pudsesål 5 med en speciel pudsesål, som fås som tilbehør. Den specielle pudsesål monteres lige som den medleverede pudsesål skiftes. Den pågældende pudsesål sættes på og tages af lige som det originale slibeblad skiftes. Lamelslibeforsats (se Fig. D) Lamelslibeforsatsen 8 er især velegnet til at be- arbejde vanskeligt tilgængelige steder som f.eks. lameller på vinduer, skabe eller døre. Slibetunge, flad (se Fig. E) Den flade slibetunge 10 gør det muligt at bear- bejde smalle slidser og små mellemrum. Slibetunge, oval (se Fig. F) Den ovale slibetunge 11 gør det muligt at bear- bejde rundinger og hulelementer eller indadbu- ede flader som f.eks. på møbler, gelændere eller radiatorer. Brug Ibrugtagning f Kontrollér netspændingen! Strømkildens spænding skal stemme overens med angi- velserne på el-værktøjets typeskilt. El-værktøj til 230 V kan også tilsluttes 220 V. Tænd/sluk Skub til ibrugtagning af el-værktøjet start-stop- kontakten 1 frem i position „I“. El-værktøjet slukkes ved at skubbe start-stop- kontaken 1 tilbage i position „0“. Indstilling af svingtal Med stillehjulet indstilling af svingtal 2 kan du indstille det nødvendige svingtal under driften. Det krævede svingtal afhænger af arbejdsmate- rialet og arbejdsbetingelserne; det fastlægges bedst ved praktiske forsøg. Korn Til alle træsorter 40—240 Til forslibning f.eks. af ru, uhøvlede bjælker og bræd- der grov 40, 60 Til planslibning og udjæv- ning af små ujævnheder middel 80, 100,

Til færdig- og finslibning af hårdt træ fin 180, 240 Til bearbejdning af farve-/ laklag og grundinger som f.eks. fyldstof og spartel- masse 40—320 Til afslibning af farve grov 40, 60 Til slibning af grundering middel 80, 100,

Til endelig slibning af grun- dering før lakering fin 180, 240, 320 OBJ_BUCH-428-002.book Page 63 Wednesday, November 12, 2008 3:21 PM64 | Dansk 1 609 929 N92 | (12.11.08) Bosch Power Tools Arbejdsvejledning f El-værktøjet må først lægges fra, når det står helt stille. Slibekapaciteten under slibearbejdet bestem- mes hovedsageligt af det valgte slibeblad samt af det valgte svingtal. Kun fejlfrie slibeblade sikrer et godt sliberesul- tat og skåner el-værktøjet. Sørg for jævnt slibetryk, da dette er med til at forlænge slibebladenes levetid. Et overdrevet tryk fører ikke til en større slibeka- pacitet, men derimod til et større slid af el-værk- tøj og slibepapir. Til punktnøjagtig slibning af hjørner, kanter og vanskeligt tilgængelige områder kan man også bare bruge spidsen eller en af slibesålens kan- ter. Anvend ikke et slibeblad, der forinden har været brug til slibning af metal, til andre materialer. Anvend kun originalt Bosch slibetilbehør. Vedligeholdelse og service Vedligeholdelse og rengøring f Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet. f El-værktøj og el-værktøjets ventilationsåb- ninger skal altid holdes rene for at sikre et godt og sikkert arbejde. Skulle el-værktøjet trods omhyggelig fabrikation og kontrol holde op med at fungere, skal repara- tionen udføres af et autoriseret serviceværksted for Bosch-elektroværktøj. El-værktøjets 10-cifrede typenummer (se type- skilt) skal altid angives ved forespørgsler og be- stilling af reservedele. Kundeservice og kunderådgivning Kundeservice besvarer dine spørgsmål vedr. re- paration og vedligeholdelse af dit produkt samt reservedele. Reservedelstegninger og informati- oner om reservedele findes også under: www.bosch-pt.com Bosch kundeservice-team vil gerne hjælpe dig med at besvare spørgsmål vedr. køb, anvendel- se og indstilling af produkter og tilbehør. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup Tel. Service Center: +45 (4489) 8855 Fax: +45 (4489) 87 55 E-Mail: vaerktoej@dk.bosch.com Bortskaffelse El-værktøj, tilbehør og emballage skal genbru- ges på en miljøvenlig måde. Gælder kun i EU-lande: Smid ikke el-værktøj ud sammen med det almindelige hushold- ningsaffald! Iht. det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr skal kasse- ret elektrisk udstyr indsamles separat og gen- bruges iht. gældende miljøforskrifter. Ret til ændringer forbeholdes. OBJ_BUCH-428-002.book Page 64 Wednesday, November 12, 2008 3:21 PMSvenska | 65 Bosch Power Tools 1 609 929 N92 | (12.11.08)
