BRUKSANVISNING GDA 280 E Professional BOSCH

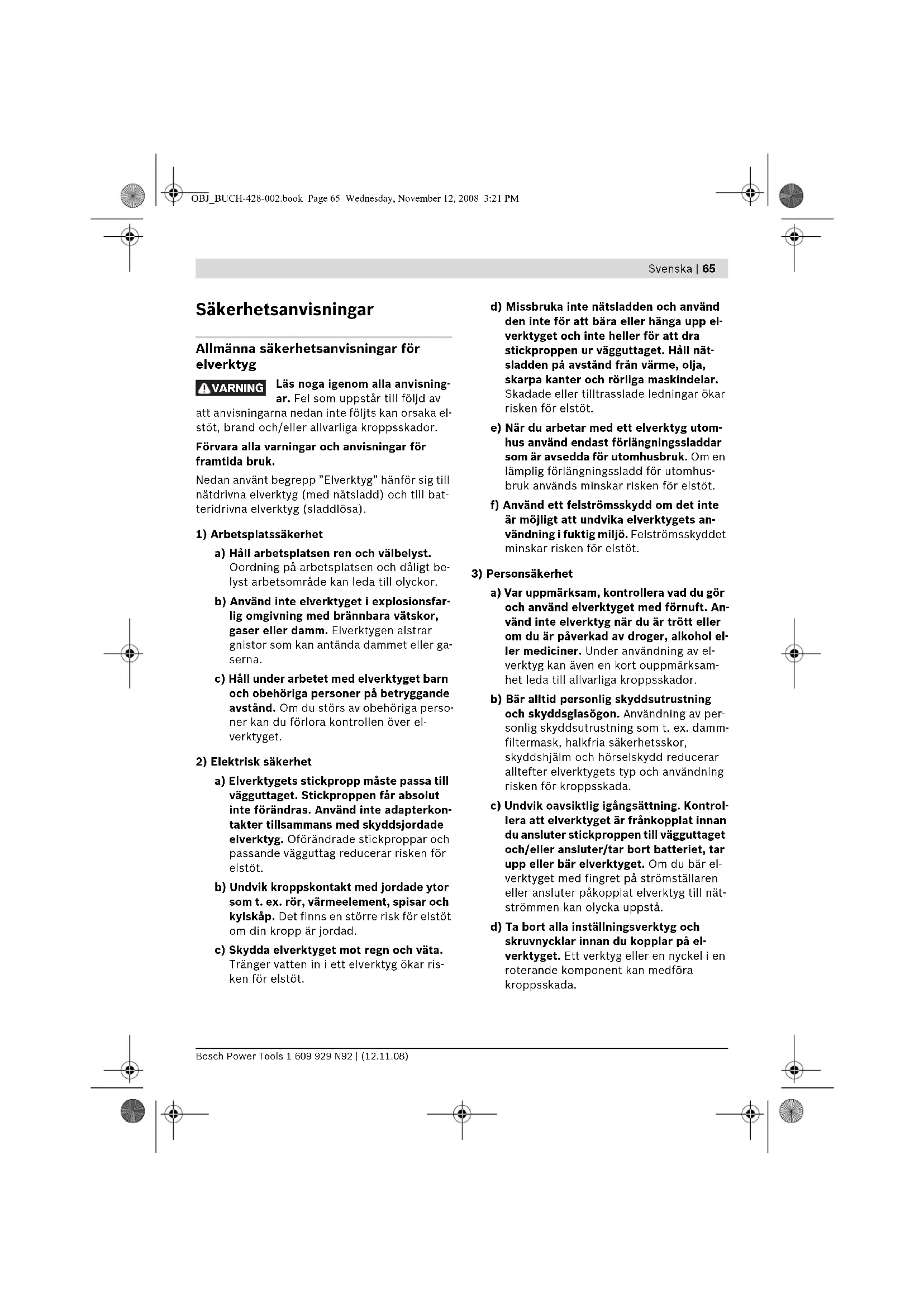

Säkerhetsanvisningar Allmänna säkerhetsanvisningar för elverktyg Läs noga igenom alla anvisning- ar. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka el- stöt, brand och/eller allvarliga kroppsskador. Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till bat- teridrivna elverktyg (sladdlösa).

1) Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt be- lyst arbetsområde kan leda till olyckor. b) Använd inte elverktyget i explosionsfar- lig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller ga- serna. c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga perso- ner kan du förlora kontrollen över el- verktyget.

2) Elektrisk säkerhet

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkon- takter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt. b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar ris- ken för elstöt. d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp el- verktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nät- sladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt. e) När du arbetar med ett elverktyg utom- hus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhus- bruk används minskar risken för elstöt. f) Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets an- vändning i fuktig miljö. Felströmsskyddet minskar risken för elstöt.

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. An- vänd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol el- ler mediciner. Under användning av el- verktyg kan även en kort ouppmärksam- het leda till allvarliga kroppsskador. b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av per- sonlig skyddsutrustning som t. ex. damm- filtermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. c) Undvik oavsiktlig igångsättning. Kontrol- lera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär el- verktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nät- strömmen kan olycka uppstå. d) Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på el- verktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. VARNING OBJ_BUCH-428-002.book Page 65 Wednesday, November 12, 2008 3:21 PM66 | Svenska 1 609 929 N92 | (12.11.08) Bosch Power Tools e) Undvik onormala kroppsställningar. Se till att du står stadigt och håller balan- sen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. f) Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll hå- ret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av rote- rande delar. g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning, se till att denna är rätt monterade och används på kor- rekt sätt. Användning av dammutsugning minskar de risker damm orsakar.

4) Korrekt användning och hantering av el-

verktyg a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. c) Dra stickproppen ur vägguttaget och/el- ler ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller el- verktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av el- verktyget. d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av perso- ner som inte är förtrogna med dess an- vändning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. e) Sköt elverktyget omsorgsfullt. Kontrolle- ra att rörliga komponenter fungerar fel- fritt och inte kärvar, att komponenter in- te brustit eller skadats; orsaker som kan leda till att elverktygets funktioner på- verkas menligt. Låt skadade delar repa- reras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. f) Håll skärverktygen skarpa och rena. Om- sorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. g) Använd elverktyget, tillbehör, insats- verktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmo- menten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.

a) Låt endast kvalificerad fackpersonal re- parera elverktyget och endast med origi- nalreservdelar. Detta garanterar att el- verktygets säkerhet upprätthålls. Säkerhetsanvisningar för slipmaskiner f Använd elverktyget endast för torrslipning. Tränger vatten in i ett elverktyg ökar risken för elstöt. f Observera brandrisk! Undvika att överhetta slipytan och slipmaskinen. Töm dammbe- hållaren före arbetspauser. Slipdammet i dammpåsen, mikrofiltret, papperspåsen (el- ler i filterpåsen resp. dammsugarens filter) kan under ogynnsamma förhållanden antän- das av t. ex. gnistor som bildas vid slipning av metall. Särskilt farligt är ett slipdamm som innehåller lack-, uratanrester eller andra ke- miska ämnen som kan antändas när arbets- stycket efter en längre tids arbete blir hett. f Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning el- ler ett skruvstycke hålls säkrare än med han- den. f Håll arbetsplatsen ren. Materialblandningar är särskilt farliga. Lättmetalldamm kan brin- na och explodera. f Elverktyget får inte användas med defekt sladd. Berör inte skadad nätsladd, dra slad- den ur vägguttaget om den skadats under arbetet. Skadade nätsladdar ökar risken för elstöt. OBJ_BUCH-428-002.book Page 66 Wednesday, November 12, 2008 3:21 PMSvenska | 67 Bosch Power Tools 1 609 929 N92 | (12.11.08) Funktionsbeskrivning Läs noga igenom alla anvisningar. Fel som uppstår till följd av att an- visningarna nedan inte följts kan or- saka elstöt, brand och/eller allvarli- ga kroppsskador. Fäll upp sidan med illustration av elverktyget och håll sidan uppfälld när du läser bruksanvis- ningen. Ändamålsenlig användning Elverktyget är avsett för torrslipning och pole- ring på trä, plast, metall, spackelmassa samt lackerade ytor. Den är speciellt lämplig för bear- betning av profiler, hörn och svåråtkomliga stäl- len. Illustrerade komponenter Numreringen av komponenterna hänvisar till il- lustration av elverktyget på grafiksida. 1 Strömställare Till/Från 2 Ställratt slagtalsförval 3 Utblåsningsstuts 4 Slippapper* 5 Slipplatta 6 SDS-slid för upplåsning av slipplatta 7 Utsugningsslang* 8 Lamellsliptillsats* 9 Slippapper för sliptunga* 10 Sliptunga, flat* 11 Sliptunga, oval* *I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörspro- gram beskrivs allt tillbehör som finns. Tekniska data Buller-/vibrationsdata Mätvärdena har bestämts baserande på EN 60745. Elverktygets A-vägda ljudtrycksnivå når i typiska fall 80 dB(A). Onoggrannhet K=3 dB. Ljudnivån under arbetet kan överskrida 80 dB(A). Använd hörselskydd! Totala vibrationsvärden (vektorsumma ur tre riktningar) framtaget enligt EN 60745: Vibrationsemissionsvärde a

Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan an- vändas vid jämförelse av olika elverktyg. Mät- metoden är även lämplig för preliminär bedöm- ning av vibrationsbelastningen. Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte under- hållits ordentligt kan vibrationsnivån avvika. Deltaslip GDA 280 E Professional Produktnummer

Upptagen märkeffekt W 280 Tomgångsvarvtal min

6500 – 9500 Svängningstal obelastad min

13000 – 19000 Slippapprets hörnmått mm 94 Sliprörelsens diameter mm 2,0 Vikt enligt EPTA-Procedure 01/2003 kg 1,1 Skyddsklass /II Uppgifterna gäller för märkspänningar [U] 230/240 V. Vid låg spänning och utföranden i vissa länder kan upp-gifterna variera.Beakta produktnumret på elverktygets typskylt. Handelsbeteckningarna för enskilda elverktyg kan va-riera. OBJ_BUCH-428-002.book Page 67 Wednesday, November 12, 2008 3:21 PM68 | Svenska 1 609 929 N92 | (12.11.08) Bosch Power Tools Härvid kan vibrationsbelastningen under arbets- perioden öka betydligt. För en exakt bedömning av vibrationsbelast- ningen bör även de tider beaktas när elvektyget är frånkopplat eller är igång men inte används. Detta reducerar tydligt vibrationsbelastningen för den totala arbetsperioden. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t.ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsför- loppen. Försäkran om överensstämmelse Vi försäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i ”Tekniska data” överensstämmer med följande normer och nor- mativa dokument: EN 60745 enligt bestämmel- serna i direktiven 2004/108/EG, 98/37/EG (till

Montage f Dra stickproppen ur nätuttaget innan arbe- ten utförs på elverktyget. Damm-/spånutsugning f Dammet från material som t. ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inand- ning av dammet kan orsaka allergiska reaktio- ner och/eller andningsbesvär hos använda- ren eller personer som uppehåller sig i närheten. Vissa damm från ek eller bok anses vara can- cerogena, speciellt då i förbindelse med till- satsämnen för träbehandling (kromat, trä- konserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material. – Använd om möjligt dammutsugning. – Se till att arbetsplatsen är väl ventilerad. – Vi rekommenderar ett andningsskydd i fil- terklass P2. Beakta de föreskrifter som i aktuellt land gäl- ler för bearbetat material. Extern utsugning (se bild A) Skjut upp utsugningsslangen 7 på utblåsnings- stutsen 3. Koppla utsugningsslangen 7 till en dammsugare. En översikt över hur slangen kopplas till olika dammsugare lämnas i början av denna bruksanvisning. Dammsugaren måste vara lämplig för det mate- rial som ska bearbetas. Använd för utsugning av hälsovådligt och can- cerframkallande eller torrt damm en special- dammsugare. Byte av slippapper (se bild B) Innan ett nytt slippapper läggs upp ska smuts och damm avlägsnas från slipplattan 5, t. ex. med en pensel. För att optimal dammutsugning ska kunna ga- ranterasmåste slippapperets hål överensstäm- ma med slipplattans. Slipplattan 5 är försedd med en kardborrsväv för snabb och enkel infästning av slippapperen med kardborrssystem. Knacka slipplattans 5 kardborrsväv ren innan slippapperet 4 sätts på för att uppnå optimal in- fästning. Lägg upp slippapperet 4 kant i kant med en sida på slipplattan 5, tryck sedan kraftigt fast slip- papperet på slipplattan. För borttagning av slippapperet 4 grip tag i ett hör och dra av papperet från slipplattan 5. Sliptillbehör som fiber/polerfilt placeras på samma sätt på slipplattan. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-428-002.book Page 68 Wednesday, November 12, 2008 3:21 PMSvenska | 69 Bosch Power Tools 1 609 929 N92 | (12.11.08) Val av slippapper Slippapper finns att tillgå i olika utföranden som motsvarar material som ska bearbetas och öns- kad nedslipningseffekt: Använd fiber/polerfilt speciellt för efterbearbet- ning och polering av metall och sten. Välj olika typer av fiber resp. polerfilt enligt öns- kad ytkvalitet på arbetsstycket. Byte av slipplatta (se bild C) n Skjut SDS-sliden för slipplattans upplåsning 6 åt höger mot anslag. o Ta bort slipplattan 5. p För slipplattan 5 underifrån mot slipplattans fäste och tryck kraftigt fast. q Skjut SDS-sliden för slipplattans upplåsning 6 åt vänster mot anslag. Är exempelvis slippapperets främre spets ned- sliten kan slipplattan tas bort och för återmon- tering vändas 120°. Specialslipplattor Den medlevererade slipplattan 5 kan vid behov bytas mot en specialslipplatta som finns att kö- pa som tillbehör. Specialslipplattan monteras på samma sätt som medlevererad slipplatta. Påsättning och borttagning av slippapperet sker på samma sätt som vid byte av originalslippap- per. Lamellsliptillsats (se bild D) Med lamellsliptillsatsen 8 kan mycket svåråt- komliga ställen bearbetas som t. ex. lameller på fönster, skåp och dörrar. Sliptunga, flat (se bild E) Med den flata sliptungan 10 kan smala slitsar och mellanrum bearbetas. Sliptunga, oval (se bild F) Med den ovala sliptungan 11 kan rundningar, ihåligheter och kupiga ytor t. ex. på möbler, räcken och värmeelement bearbetas. Drift Driftstart f Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på elverktygets typskylt. Elverktyg märkta med 230 V kan även anslu- tas till 220 V. In- och urkoppling För driftstart av elverktyget skjut strömställaren Till/Från 1 framåt till läget ”I”. För frånkoppling av elverktyget skjut strömstäl- laren Till/Från 1 bakåt till läget ”0”. Förval av svängningstal Med ställratten för förval av svängningstal 2 kan önskat svängningstal väljas även under drift. Erforderligt svängningstal är beroende av mate- rial och arbetsbetingelser, prova dig fram till bästa inställning genom praktiska försök. Kornstorlek För bearbetning av alla träslag 40—240 För förslipning t. ex. av råa, ohyvlade bjälkar och brä- dor grov 40, 60 För planslipning och pla- ning av mindre ojämnheter medel- grov 80, 100,

För färdig- och finslipning av hårt trä fin 180, 240 För slipning av färg-/lack- skikt resp. grundning som filler och spackel 40—320 För nedslipning av färg grov 40, 60 För slipning av grundfärg medel- grov 80, 100,

För slipning av mellan- strykningsfärg före lacke- ring fin 180, 240, 320 OBJ_BUCH-428-002.book Page 69 Wednesday, November 12, 2008 3:21 PM70 | Svenska 1 609 929 N92 | (12.11.08) Bosch Power Tools Arbetsanvisningar f Vänta tills elverktyget stannat helt innan du lägger bort det. Avverkningseffekten vid slipning är främst bero- ende av att rätt slippapper valts och lämpligt svängningstal förinställts. Endast felfria slippapper ger gott slipresultat samtidigt som de skonar elverktyget. Slippapperen kan användas under en längre tid om slipning sker med jämnt anliggningstryck. Ett kraftigt ökat anliggningstryck medför inte en högre slipeffekt, utan kraftigare förslitning på el- verktyg och slippapper. För punktexakt slipning av hörn, kanter och svår- åtkomliga partier kan även slipplattans spets el- ler kant användas. Slippapper som använts för slipning av metall får inte längre användas för andra material. Använd endast original Bosch sliptillbehör. Underhåll och service Underhåll och rengöring f Dra stickproppen ur nätuttaget innan arbe- ten utförs på elverktyget. f Håll elverktyget och dess ventilationsöpp- ningar rena för bra och säkert arbete. Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör repa- ration utföras av auktoriserad serviceverkstad för Bosch elverktyg. Ange alltid vid förfrågningar och reservdelsbe- ställningar det 10-siffriga produktnumret som finns på elverktygets typskylt. Kundservice och kundkonsulter Kundservicen ger svar på frågor beträffande re- paration och underhåll av produkter och reserv- delar. Sprängskissar och informationer om re- servdelar lämnas även på adressen: www.bosch-pt.com Bosch kundkonsultgruppen hjälper gärna när det gäller frågor beträffande köp, användning och inställning av produkter och tillbehör. Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: +46 (020) 41 44 55 Fax: +46 (011) 18 76 91 Avfallshantering Elverktyg, tillbehör och förpackning ska omhän- dertas på miljövänligt sätt för återvinning. Endast för EU-länder: Släng inte elverktyg i hushållsav- fall! Enligt europeiska direktivet 2002/96/EG för kasserade elek- triska och elektroniska apparater och dess modifiering till nationell rätt måste obrukbara elverktyg omhändertas se- parat och på miljövänligt sätt lämnas in för åter- vinning. Ändringar förbehålles. OBJ_BUCH-428-002.book Page 70 Wednesday, November 12, 2008 3:21 PMNorsk | 71 Bosch Power Tools 1 609 929 N92 | (12.11.08)
