GEBRUIKSAANWIJZING GDA 280 E Professional BOSCH

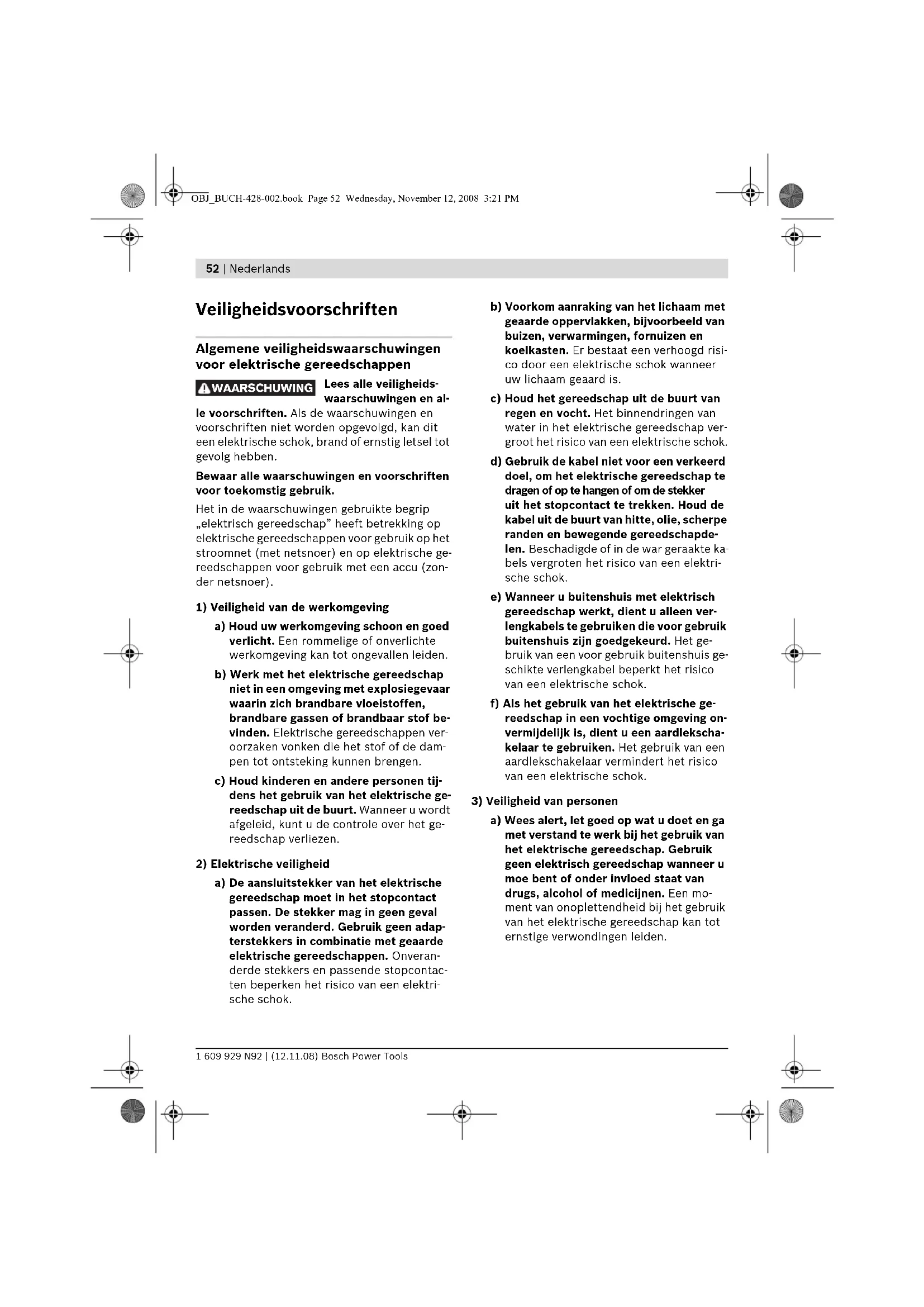

Veiligheidsvoorschriften Algemene veiligheidswaarschuwingen voor elektrische gereedschappen Lees alle veiligheids- waarschuwingen en al- le voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik. Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische ge- reedschappen voor gebruik met een accu (zon- der netsnoer).

1) Veiligheid van de werkomgeving

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. b) Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof be- vinden. Elektrische gereedschappen ver- oorzaken vonken die het stof of de dam- pen tot ontsteking kunnen brengen. c) Houd kinderen en andere personen tij- dens het gebruik van het elektrische ge- reedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het ge- reedschap verliezen.

2) Elektrische veiligheid

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adap- terstekkers in combinatie met geaarde elektrische gereedschappen. Onveran- derde stekkers en passende stopcontac- ten beperken het risico van een elektri- sche schok. b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risi- co door een elektrische schok wanneer uw lichaam geaard is. c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap ver- groot het risico van een elektrische schok. d) Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapde- len. Beschadigde of in de war geraakte ka- bels vergroten het risico van een elektri- sche schok. e) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen ver- lengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het ge- bruik van een voor gebruik buitenshuis ge- schikte verlengkabel beperkt het risico van een elektrische schok. f) Als het gebruik van het elektrische ge- reedschap in een vochtige omgeving on- vermijdelijk is, dient u een aardlekscha- kelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3) Veiligheid van personen

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een mo- ment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden. WAARSCHUWING OBJ_BUCH-428-002.book Page 52 Wednesday, November 12, 2008 3:21 PMNederlands | 53 Bosch Power Tools 1 609 929 N92 | (12.11.08) b) Draag persoonlijke beschermende uit- rusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermen- de uitrusting zoals een stofmasker, slip- vaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische ge- reedschap, vermindert het risico van ver- wondingen. c) Voorkom per ongeluk inschakelen. Con- troleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aan- sluit en voordat u het gereedschap op- pakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vin- ger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. d) Verwijder instelgereedschappen of schroefsleutels voordat u het elektri- sche gereedschap inschakelt. Een instel- gereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwon- dingen leiden. e) Voorkom een onevenwichtige lichaams- houding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in on- verwachte situaties beter onder controle houden. f) Draag geschikte kleding. Draag geen los- hangende kleding of sieraden. Houd ha- ren, kleding en handschoenen uit de buurt van bewegende delen. Loshangen- de kleding, lange haren en sieraden kun- nen door bewegende delen worden mee- genomen. g) Wanneer stofafzuigings- of stofopvang- voorzieningen kunnen worden gemon- teerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist wor- den gebruikt. Het gebruik van een stofaf- zuiging beperkt het gevaar door stof.

4) Zorgvuldige omgang met en zorgvuldig ge-

bruik van elektrische gereedschappen a) Overbelast het gereedschap niet. Ge- bruik voor uw werkzaamheden het daar- voor bestemde elektrische gereedschap. Met het passende elektrische gereed- schap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elek- trisch gereedschap dat niet meer kan wor- den in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. c) Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereed- schap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voor- komt onbedoeld starten van het elektri- sche gereedschap. d) Bewaar niet-gebruikte elektrische ge- reedschappen buiten bereik van kinde- ren. Laat het gereedschap niet gebrui- ken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereed- schappen zijn gevaarlijk wanneer deze door onervaren personen worden ge- bruikt. e) Verzorg het elektrische gereedschap zorgvuldig. Controleer of bewegende de- len van het gereedschap correct functio- neren en niet vastklemmen en of onder- delen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhou- den elektrische gereedschappen. f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhou- den snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. OBJ_BUCH-428-002.book Page 53 Wednesday, November 12, 2008 3:21 PM54 | Nederlands 1 609 929 N92 | (12.11.08) Bosch Power Tools g) Gebruik elektrisch gereedschap, toebe- horen, inzetgereedschappen en dergelij- ke volgens deze aanwijzingen. Let daar- bij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het ge- bruik van elektrische gereedschappen voor andere dan de voorziene toepassin- gen kan tot gevaarlijke situaties leiden.

a) Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vak- kundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het ge- reedschap in stand blijft. Veiligheidsvoorschriften voor schuur- machines f Gebruik het elektrische gereedschap alleen voor droog schuren. Het binnendringen van water in het elektrische gereedschap ver- groot het risico van een elektrische schok. f Let op, brandgevaar! Voorkom oververhit- ting van het te schuren materiaal en de schuurmachine. Maak voor onderbrekingen van de werkzaamheden altijd de stofzak leeg. Schuurstof in stofzak, microfilter, papie- ren stofzak (filterzak of filter van de stofzui- ger) kan zelf ontbranden onder ongunstige omstandigheden, bijvoorbeeld wegvliegende vonken bij het schuren van metalen. Bijzonder gevaar bestaat als het schuurstof vermengd is met resten lak, polyurethaan of andere chemi- sche stoffen en het schuurmateriaal na lang- durige werkzaamheden heet is. f Zet het werkstuk vast. Een met spanvoorzie- ningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen. f Houd uw werkplek schoon. Materiaalmeng- sels zijn bijzonder gevaarlijk. Stof van lichte metalen kan ontvlammen of exploderen. f Gebruik het elektrische gereedschap niet met een beschadigde kabel. Raak de be- schadigde kabel niet aan en trek de stekker uit het stopcontact als de kabel tijdens de werkzaamheden wordt beschadigd. Bescha- digde kabels vergroten het risico van een elektrische schok. Functiebeschrijving Lees alle veiligheidswaarschuwin- gen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Vouw de uitvouwbare pagina met de afbeelding van het gereedschap open en laat deze pagina opengevouwen terwijl u de gebruiksaanwijzing leest. Gebruik volgens bestemming Het elektrische gereedschap is bestemd voor het droog schuren en polijsten van hout, kunst- stof, metaal, plamuur en gelakte oppervlakken. Het is bijzonder geschikt voor profielen, hoeken en moeilijk bereikbare plaatsen. Afgebeelde componenten De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen. 1 Aan/uit-schakelaar 2 Stelwiel vooraf instelbaar aantal schuurbewegingen 3 Uitblaasopening 4 Schuurblad* 5 Schuurplateau 6 SDS-schuif voor ontgrendeling schuurplateau 7 Afzuigslang* 8 Lamellenvoorzetstuk* 9 Schuurblad voor schuurtong* 10 Schuurtong, plat* 11 Schuurtong, ovaal*

• Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma. OBJ_BUCH-428-002.book Page 54 Wednesday, November 12, 2008 3:21 PMNederlands | 55 Bosch Power Tools 1 609 929 N92 | (12.11.08) Technische gegevens Informatie over geluid en trillingen Meetwaarden bepaald volgens EN 60745. Het A-gewogen geluidsdrukniveau van het gereedschap betdraagt kenmerkend 80 dB(A). Onzekerheid K=3 dB. Het geluidsniveau tijdens de werkzaamheden kan 80 dB(A) overschrijden. Draag een gehoorbescherming. Trillingsemissiewaarden (vectorsom van drie richtingen) bepaald volgens EN 60745: trillingsemissiewaarde a

Het in deze gebruiksaanwijzing vermelde tril- lingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschap- pen met elkaar te vergelijken. Het is ook ge- schikt voor een voorlopige inschatting van de trillingsbelasting. Het aangegeven trillingsniveau representeert de voornaamste toepassingen van het elektrische gereedschap. Als echter het elektrische gereed- schap wordt gebruikt voor andere toepassin- gen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen. Voor een nauwkeurige schatting van de trillings- belasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgescha- keld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeids- periode duidelijk verminderen. Leg aanvullende veiligheidsmaatregelen ter be- scherming van de bediener tegen het effect van trillingen vast, zoals: Onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces. Conformiteitsverklaring Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten: EN 60745 volgens de bepalingen van de richtlijnen 2004/108/EG, 98/37/EG (tot 28-12-2009) en 2006/42/EG (van- af 29-12-2009). Technisch dossier bij: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Opgenomen vermogen W 280 Onbelast toerental min

6500 – 9500 Onbelast aantal schuurbewegingen min

13000 – 19000 Schuurblad van hoek tot hoek mm 94 Draaicirkeldiameter mm 2,0 Gewicht volgens EPTA-Procedure 01/2003 kg 1,1 Isolatieklasse /II Gegevens gelden voor nominale spanningen [U] 230/240 V. Bij lagere spanningen en bij per land ver- schillende uitvoeringen kunnen deze gegevens afwij- ken. Let op het zaaknummer op het typeplaatje van het elek- trische gereedschap. De handelsbenamingen van som- mige elektrische gereedschappen kunnen afwijken. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-428-002.book Page 55 Wednesday, November 12, 2008 3:21 PM56 | Nederlands 1 609 929 N92 | (12.11.08) Bosch Power Tools Montage f Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. Afzuiging van stof en spanen f Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kunnen schadelijk voor de gezondheid zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of ziekten van de ademwegen van de gebruiker of personen die zich in de omgeving bevinden. Bepaalde soorten stof, bijvoorbeeld van ei- ken- en beukenhout, gelden als kankerver- wekkend, in het bijzonder in combinatie met toevoegingsstoffen voor houtbehandeling (chromaat en houtbeschermingsmiddelen). Asbesthoudend materiaal mag alleen door bepaalde vakmensen worden bewerkt. – Gebruik indien mogelijk een stofafzuiging. – Zorg voor een goede ventilatie van de werkplek. – Er wordt geadviseerd om een ademmas- ker met filterklasse P2 te dragen. Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht. Externe afzuiging (zie afbeelding A) Steek een afzuigslang 7 op de uitblaasopening

3. Verbind de afzuigslang 7 met een stofzuiger.

Een overzicht van aansluitingen op verschillende stofzuigers vindt u aan het begin van deze ge- bruiksaanwijzing. De stofzuiger moet geschikt zijn voor het te be- werken materiaal. Gebruik bij het afzuigen van voor de gezondheid bijzonder gevaarlijk, kankerverwekkend of droog stof een speciale zuiger. Schuurblad wisselen (zie afbeelding B) Verwijder vuil en stof van het schuurplateau 5, bijvoorbeeld met een kwast, voordat u een nieuw schuurblad aanbrengt. Als u een optimale stofafzuiging wilt bereiken, dient u erop te letten dat de perforaties in het schuurblad overeenkomen met de boorgaten in het schuurplateau. Het schuurplateau 5 is voorzien van klitweefsel, zodat u schuurbladen met klithechting snel en eenvoudig kunt bevestigen. Klop het klitweefsel van het schuurplateau 5 voor het aanbrengen van het schuurblad 4 uit, om een optimale hechting mogelijk te maken. Plaats het schuurblad 4 tegen één zijde van het schuurplateau 5, leg het schuurblad vervolgens op het schuurplateau en druk het stevig vast. Als u het schuurblad 4 wilt verwijderen, pakt u het aan een punt vast en trekt u het van het schuurplateau 5 los. Schuurtoebehoren zoals vlies en polijstvilt wor- den op dezelfde wijze op het schuurplateau be- vestigd. Keuze van het schuurblad Afgestemd op het te bewerken materiaal en de gewenste afname van het oppervlak zijn er ver- schillende schuurbladen verkrijgbaar: Korrel Voor het bewerken van alle houtmaterialen 40—240 Schuren van bijvoorbeeld ruwe, ongeschaafde bal- ken en planken Grof 40, 60 Vlakschuren en wegschu- ren van kleine oneffenhe- den Middel 80, 100,

Harde houtsoorten fijn schuren Fijn 180, 240 OBJ_BUCH-428-002.book Page 56 Wednesday, November 12, 2008 3:21 PMNederlands | 57 Bosch Power Tools 1 609 929 N92 | (12.11.08) Voor het nabewerken of polijsten, in het bijzon- der van metaal en steen, gebruikt u een vlies of een polijstvilt. Afhankelijk van de gewenste oppervlaktekwali- teit van het werkstuk kunnen verschillende vlies- soorten of polijstvilten worden gebruikt. Schuurplateau verwisselen (zie afbeelding C) n Duw de SDS-schuif voor de ontgrendeling van het schuurplateau 6 tot aan de aanslag naar rechts. o Verwijder het schuurplateau 5. p Plaats het schuurplateau 5 van onderen te- gen de schuurplateauopname en druk deze stevig vast. q Duw de SDS-schuif voor de ontgrendeling van het schuurplateau 6 tot aan de aanslag naar links. Als bijvoorbeeld de voorste punt van het schuur- blad versleten is, kan ook het complete schuur- plateau worden verwijderd en – 120° gedraaid – weer worden teruggeplaatst. Speciale schuurplateaus U kunt het meegeleverde schuurplateau 5 ver- vangen door een als toebehoren verkrijgbaar speciaal schuurplateau. De montage van het speciale schuurplateau ge- beurt op dezelfde wijze als het wisselen van het meegeleverde schuurplateau. Het aanbrengen en verwijderen van het desbe- treffende schuurblad gebeurt op dezelfde wijze als het wisselen van het originele schuurblad. Lamellenvoorzetstuk (zie afbeelding D) Door gebruik te maken van het lamellenvoorzet- stuk 8 kunt u bijzonder moeilijk bereikbare plaatsen bewerken, zoals lamellen van ramen, kasten en deuren. Schuurtong, plat (zie afbeelding E) Met de platte schuurtong 10 kunt u smalle sleu- ven en nauwe tussenruimten bewerken. Schuurtong, ovaal (zie afbeelding F) Met de ovale schuurtong 11 kunt u rondingen en holle ruimten bewerken, of naar binnen gebo- gen vlakken, bijvoorbeeld van meubels, leunin- gen of verwarmingsradiatoren. Gebruik Ingebruikneming f Let op de netspanning! De spanning van de stroombron moet overeenkomen met de ge- gevens op het typeplaatje van het elektri- sche gereedschap. Met 230 V aangeduide elektrische gereedschappen kunnen ook met 220 V worden gebruikt. In- en uitschakelen Als u het elektrische gereedschap wilt inschake- len, duwt u de aan/uit-schakelaar 1 naar voren in de stand „I”. Als u het elektrische gereedschap wilt uitscha- kelen, duwt u de aan/uit-schakelaar 1 naar ach- teren in de stand „0”. Aantal schuurbewegingen vooraf instellen Met het stelwiel voor het vooraf instellen van het aantal schuurbewegingen 2 kunt u het benodig- de aantal schuurbewegingen, ook terwijl de ma- chine loopt, vooraf instellen. Het vereiste aantal schuurbewegingen is afhan- kelijk van het materiaal en de werkomstandighe- den en kan proefsgewijs worden vastgesteld. Voor het bewerken van verf- en laklagen en basis- lagen van vulmateriaal en plamuur 40—320 Voor het afschuren van verf Grof 40, 60 Voor het schuren van grondverf Middel 80, 100,

Voor het opschuren van grondverflagen voor het lakken Fijn 180, 240, 320 Korrel OBJ_BUCH-428-002.book Page 57 Wednesday, November 12, 2008 3:21 PM58 | Nederlands 1 609 929 N92 | (12.11.08) Bosch Power Tools Tips voor de werkzaamheden f Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het neerlegt. De afnamecapaciteit bij het schuren wordt hoofdzakelijk bepaald door de keuze van het schuurblad en het vooraf ingestelde aantal schuurbewegingen. Alleen onbeschadigde schuurbladen zorgen voor een goede schuurcapaciteit en ontzien het elektrische gereedschap. Let op een gelijkmatige aandrukkracht om de le- vensduur van de schuurbladen te verlengen. Een overmatige verhoging van de aandrukkracht leidt niet tot een groter schuurvermogen, maar wel tot een sterkere slijtage van het elektrische gereedschap en het schuurblad. Voor zeer nauwkeurig schuren van hoeken, ran- den en moeilijk bereikbare gebieden kunt u ook alleen met de punt of een rand van het schuur- plateau werken. Gebruik een schuurblad waarmee metaal is be- werkt niet meer voor andere materialen. Gebruik uitsluitend origineel Bosch-schuurtoe- behoren. Onderhoud en service Onderhoud en reiniging f Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. f Houd het elektrische gereedschap en de ventilatieopeningen altijd schoon om goed en veilig te werken. Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch de- fect raken, dient de reparatie te worden uitge- voerd door een erkende klantenservice voor Bosch elektrische gereedschappen. Vermeld bij vragen en bestellingen van vervan- gingsonderdelen altijd het uit tien cijfers be- staande zaaknummer volgens het typeplaatje van het elektrische gereedschap. Klantenservice en advies Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekenin- gen en informatie over vervangingsonderdelen vindt u ook op: www.bosch-pt.com De medewerkers van onze klantenservice advi- seren u graag bij vragen over de aankoop, het gebruik en de instelling van producten en toebe- horen. Nederland Tel.: +31 (076) 579 54 54 Fax: +31 (076) 579 54 94 E-mail: gereedschappen@nl.bosch.com België en Luxemburg Tel.: +32 (070) 22 55 65 Fax: +32 (070) 22 55 75 E-mail: outillage.gereedschap@be.bosch.com Afvalverwijdering Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu ver- antwoorde wijze worden hergebruikt. Alleen voor landen van de EU: Gooi elektrische gereedschappen niet bij het huisvuil. Volgens de Europese richtlijn 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in na- tionaal recht moeten niet meer bruikbare elek- trische gereedschappen apart worden ingeza- meld en op een voor het milieu verantwoorde wijze worden hergebruikt. Wijzigingen voorbehouden. OBJ_BUCH-428-002.book Page 58 Wednesday, November 12, 2008 3:21 PMDansk | 59 Bosch Power Tools 1 609 929 N92 | (12.11.08)

, usikker- het K=1,5m/s
