MANUAL DE USUARIO GDA 280 E Professional BOSCH

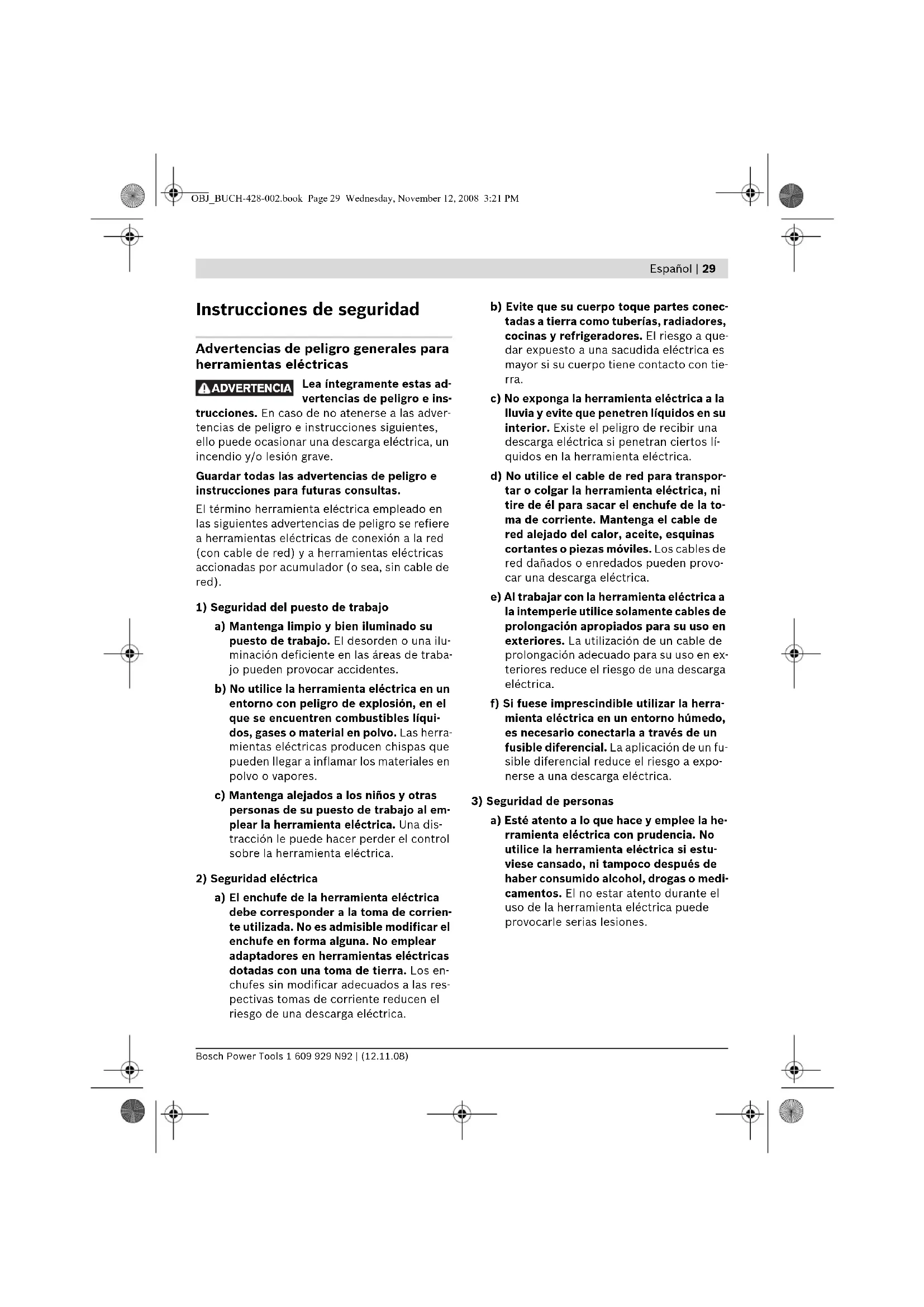

Instrucciones de seguridad Advertencias de peligro generales para herramientas eléctricas Lea íntegramente estas ad- vertencias de peligro e ins- trucciones. En caso de no atenerse a las adver- tencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave. Guardar todas las advertencias de peligro e instrucciones para futuras consultas. El término herramienta eléctrica empleado en las siguientes advertencias de peligro se refiere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (o sea, sin cable de red).

1) Seguridad del puesto de trabajo

a) Mantenga limpio y bien iluminado su puesto de trabajo. El desorden o una ilu- minación deficiente en las áreas de traba- jo pueden provocar accidentes. b) No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líqui- dos, gases o material en polvo. Las herra- mientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores. c) Mantenga alejados a los niños y otras personas de su puesto de trabajo al em- plear la herramienta eléctrica. Una dis- tracción le puede hacer perder el control sobre la herramienta eléctrica.

2) Seguridad eléctrica

a) El enchufe de la herramienta eléctrica debe corresponder a la toma de corrien- te utilizada. No es admisible modificar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los en- chufes sin modificar adecuados a las res- pectivas tomas de corriente reducen el riesgo de una descarga eléctrica. b) Evite que su cuerpo toque partes conec- tadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a que- dar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tie- rra. c) No exponga la herramienta eléctrica a la lluvia y evite que penetren líquidos en su interior. Existe el peligro de recibir una descarga eléctrica si penetran ciertos lí- quidos en la herramienta eléctrica. d) No utilice el cable de red para transpor- tar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la to- ma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provo- car una descarga eléctrica. e) Al trabajar con la herramienta eléctrica a la intemperie utilice solamente cables de prolongación apropiados para su uso en exteriores. La utilización de un cable de prolongación adecuado para su uso en ex- teriores reduce el riesgo de una descarga eléctrica. f) Si fuese imprescindible utilizar la herra- mienta eléctrica en un entorno húmedo, es necesario conectarla a través de un fusible diferencial. La aplicación de un fu- sible diferencial reduce el riesgo a expo- nerse a una descarga eléctrica.

3) Seguridad de personas

a) Esté atento a lo que hace y emplee la he- rramienta eléctrica con prudencia. No utilice la herramienta eléctrica si estu- viese cansado, ni tampoco después de haber consumido alcohol, drogas o medi- camentos. El no estar atento durante el uso de la herramienta eléctrica puede provocarle serias lesiones. ADVERTENCIA OBJ_BUCH-428-002.book Page 29 Wednesday, November 12, 2008 3:21 PM30 | Español 1 609 929 N92 | (12.11.08) Bosch Power Tools b) Utilice un equipo de protección personal y en todo caso unas gafas de protección. El riesgo a lesionarse se reduce conside- rablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica em- pleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antidesli- zante, casco, o protectores auditivos. c) Evite una puesta en marcha fortuita. Asegurarse de que la herramienta eléc- trica esté desconectada antes de conec- tarla a la toma de corriente y/o al montar el acumulador, al recogerla, y al trans- portarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si introduce el enchufe en la toma de corriente con la he- rramienta eléctrica conectada, ello puede dar lugar a un accidente. d) Retire las herramientas de ajuste o lla- ves fijas antes de conectar la herramien- ta eléctrica. Una herramienta de ajuste o llave fija colocada en una pieza rotante puede producir lesiones al poner a funcio- nar la herramienta eléctrica. e) Evite posturas arriesgadas. Trabaje so- bre una base firme y mantenga el equili- brio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación in- esperada. f) Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, el pelo largo y las jo- yas se pueden enganchar con las piezas en movimiento. g) Siempre que sea posible utilizar unos equipos de aspiración o captación de polvo, asegúrese que éstos estén monta- dos y que sean utilizados correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo.

4) Uso y trato cuidadoso de herramientas

eléctricas a) No sobrecargue la herramienta eléctrica. Use la herramienta eléctrica prevista pa- ra el trabajo a realizar. Con la herramien- ta adecuada podrá trabajar mejor y más seguro dentro del margen de potencia in- dicado. b) No utilice herramientas eléctricas con un interruptor defectuoso. Las herramien- tas eléctricas que no se puedan conectar o desconectar son peligrosas y deben ha- cerse reparar. c) Saque el enchufe de la red y/o desmonte el acumulador antes de realizar un ajuste en la herramienta eléctrica, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo a conectar accidentalmente la herramienta eléctrica. d) Guarde las herramientas eléctricas fuera del alcance de los niños. No permita la utilización de la herramienta eléctrica a aquellas personas que no estén familiari- zadas con su uso o que no hayan leído estas instrucciones. Las herramientas eléctricas utilizadas por personas inex- pertas son peligrosas. e) Cuide la herramienta eléctrica con esme- ro. Controle si funcionan correctamente, sin atascarse, las partes móviles de la herramienta eléctrica, y si existen partes rotas o deterioradas que pudieran afec- tar al funcionamiento de la herramienta eléctrica. Haga reparar estas piezas de- fectuosas antes de volver a utilizar la he- rramienta eléctrica. Muchos de los acci- dentes se deben a herramientas eléctricas con un mantenimiento deficien- te. f) Mantenga los útiles limpios y afilados. Los útiles mantenidos correctamente se dejan guiar y controlar mejor. OBJ_BUCH-428-002.book Page 30 Wednesday, November 12, 2008 3:21 PMEspañol | 31 Bosch Power Tools 1 609 929 N92 | (12.11.08) g) Utilice la herramienta eléctrica, acceso- rios, útiles, etc. de acuerdo a estas ins- trucciones, considerando en ello las con- diciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para traba- jos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.

a) Únicamente haga reparar su herramienta eléctrica por un profesional, empleando exclusivamente piezas de repuesto origi- nales. Solamente así se mantiene la segu- ridad de la herramienta eléctrica. Instrucciones de seguridad para lijadoras f Solamente emplee la herramienta eléctrica para lijar en seco. La penetración de agua en el aparato eléctrico comporta un mayor ries- go de electrocución. f ¡Atención! Peligro de incendio. Evite el so- brecalentamiento de la pieza y de la propia lijadora. Vacíe siempre el depósito de polvo antes de cada pausa. El material en polvo acumulado en el saco colector de polvo, Mi- crofiltro, bolsa de papel (o la bolsa filtrante o filtro del aspirador) puede llegar a autoincen- diarse bajo unas condiciones desfavorables, como, p. ej., al proyectarse chispas al lijar metal. La probabilidad de que esto ocurra es mayor si el material va mezclado con partícu- las de pintura, poliuretano u otras sustancias químicas y si éste se hubiese calentando tras un uso intenso de la herramienta. f Asegure la pieza de trabajo. Una pieza de trabajo fijada con unos dispositivos de suje- ción, o en un tornillo de banco, se mantiene sujeta de forma mucho más segura que con la mano. f Mantenga limpio su puesto de trabajo. La mezcla de diversos materiales es especial- mente peligrosa. Las aleaciones ligeras en polvo pueden arder o explotar. f No utilice la herramienta eléctrica si el cable está dañado. No toque un cable dañado, y desconecte el enchufe de la red, si el cable se daña durante el trabajo. Un cable dañado comporta un mayor riesgo de electrocución. Descripción del funcionamiento Lea íntegramente estas adverten- cias de peligro e instrucciones. En caso de no atenerse a las adverten- cias de peligro e instrucciones si- guientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave. Despliegue y mantenga abierta la solapa con la imagen del aparato mientras lee las instruccio- nes de manejo. Utilización reglamentaria La herramienta eléctrica ha sido diseñada para lijar y pulir en seco madera, plástico, metal y su- perficies emplastecidas o pintadas. Es especial- mente apropiada para trabajar perfiles, esqui- nas o puntos difícilmente accesibles. Componentes principales La numeración de los componentes está referi- da a la imagen de la herramienta eléctrica en la página ilustrada. 1 Interruptor de conexión/desconexión 2 Rueda de ajuste para preselección del nº de oscilaciones 3 Boquilla de expulsión 4 Hoja lijadora* 5 Placa lijadora 6 Botón SDS de retención de la placa lijadora 7 Manguera de aspiración* 8 Dispositivo para lijar láminas* 9 Hoja lijadora para lengüeta lijadora* 10 Lengüeta lijadora, plana* 11 Lengüeta lijadora, oval* *Los accesorios descritos e ilustrados no correspon- den al material que se adjunta de serie. La gama com- pleta de accesorios opcionales se detalla en nuestro programa de accesorios. OBJ_BUCH-428-002.book Page 31 Wednesday, November 12, 2008 3:21 PM32 | Español 1 609 929 N92 | (12.11.08) Bosch Power Tools Datos técnicos Información sobre ruidos y vibraciones Determinación de los valores de medición según EN 60745. El nivel de presión sonora típico del aparato, de- terminado con un filtro A, es de 80 dB(A). Tole- rancia K=3 dB. El nivel de ruido al trabajar puede llegar a supe- rar 80 dB(A). ¡Colocarse un protector de oídos! Nivel total de vibraciones (suma vectorial de tres direcciones) determinado según EN 60745: Valor de vibraciones generadas a

El nivel de vibraciones indicado en estas instruc- ciones ha sido determinado según el procedi- miento de medición fijado en la norma EN 60745 y puede servir como base de compa- ración con otras herramientas eléctricas. También es adecuado para estimar provisional- mente la solicitación experimentada por las vi- braciones. El nivel de vibraciones indicado ha sido determi- nado para las aplicaciones principales de la he- rramienta eléctrica. Por ello, el nivel de vibracio- nes puede ser diferente si la herramienta eléctrica se utiliza para otras aplicaciones, con útiles diferentes, o si el mantenimiento de la misma fuese deficiente. Ello puede suponer un aumento drástico de la solicitación por vibracio- nes durante el tiempo total de trabajo. Para determinar con exactitud la solicitación ex- perimentada por las vibraciones, es necesario considerar también aquellos tiempos en los que el aparato esté desconectado, o bien, esté en funcionamiento, pero sin ser utilizado realmen- te. Ello puede suponer una disminución drástica de la solicitación por vibraciones durante el tiempo total de trabajo. Fije unas medidas de seguridad adicionales para proteger al usuario de los efectos por vibracio- nes, como por ejemplo: Mantenimiento de la he- rramienta eléctrica y de los útiles, conservar ca- lientes las manos, organización de las secuencias de trabajo. Declaración de conformidad Declaramos bajo nuestra responsabilidad, que el producto descrito bajo “Datos técnicos” está en conformidad con las normas o documentos normalizados siguientes: EN 60745 de acuerdo con las regulaciones 2004/108/CE, 98/37/CE (hasta el 28.12.2009), 2006/42/CE (a partir del

Lijadora delta GDA 280 E Professional Nº de artículo

Potencia absorbida nominal W 280 Revoluciones en vacío min

6500 – 9500 Nº de oscilaciones en vacío min

13000 – 19000 Medida entre esquinas de la hoja lijadora mm 94 Diámetro del círculo de oscilación mm 2,0 Peso según EPTA-Procedure 01/2003 kg 1,1 Clase de protección /II Estos datos son válidos para tensiones nominales de [U] 230/240 V. Los valores pueden variar si la tensión fuese inferior, y en las ejecuciones específicas para ciertos países. Preste atención al nº de artículo en la placa de caracte- rísticas de su aparato, ya que las denominaciones co- merciales de algunos aparatos pueden variar. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-428-002.book Page 32 Wednesday, November 12, 2008 3:21 PMEspañol | 33 Bosch Power Tools 1 609 929 N92 | (12.11.08) Montaje f Antes de cualquier manipulación en la he- rramienta eléctrica, sacar el enchufe de red de la toma de corriente. Aspiración de polvo y virutas f El polvo de ciertos materiales como, pinturas que contengan plomo, ciertos tipos de made- ra y algunos minerales y metales, puede ser nocivo para la salud. El contacto y la inspira- ción de estos polvos pueden provocar en el usuario o en las personas circundantes reac- ciones alérgicas y/o enfermedades respirato- rias. Ciertos polvos como los de roble, encina y haya son considerados como cancerígenos, especialmente en combinación con los aditi- vos para el tratamiento de la madera (croma- tos, conservantes de la madera). Los mate- riales que contengan amianto solamente deberán ser procesados por especialistas. – A ser posible utilice un equipo para aspi- ración de polvo. – Observe que esté bien ventilado el puesto de trabajo. – Se recomienda una mascarilla protectora con un filtro de la clase P2. Observe las prescripciones vigentes en su país sobre los materiales a trabajar. Aspiración externa (ver figura A) Inserte una manguera de aspiración 7 en la bo- quilla de expulsión 3. Conecte el otro extremo de la manguera de aspiración 7 a un aspirador. Una relación para la conexión a diversos aspira- dores la encuentra al comienzo de estas instruc- ciones. El aspirador debe ser adecuado para el material a trabajar. Para aspirar polvo especialmente nocivo para la salud, cancerígeno, o polvo seco utilice un aspi- rador especial. Cambio de la hoja lijadora (ver figura B) Antes de montar una hoja lijadora nueva elimine, p. ej. con un pincel, la suciedad y el polvo que pudiera estar adherido a la placa lijadora 5. Para que la eficacia en la aspiración de polvo sea óptima, cuide que las perforaciones en la hoja li- jadora coincidan con los taladros en la placa li- jadora. La placa lijadora 5 va recubierta con un tejido de cardillo (Velcro) que permite sujetar de forma rápida y sencilla las hojas lijadoras con cierre de cardillo. Antes de montar la hoja lijadora 4 sacuda el teji- do de cardillo (Velcro) de la placa lijadora 5 para conseguir una buena adherencia. Coloque la hoja lijadora 4 enrasada con uno de los lados de la placa lijadora 5, y presione enton- ces firmemente la hoja lijadora contra la placa li- jadora. Para desprender la hoja lijadora 4 de la placa li- jadora 5 sujétela por una de sus esquinas y tire de ella. Los accesorios como el vellón o el fieltro para pulir se fijan de igual manera sobre la placa lija- dora. Selección de la hoja lijadora De acuerdo al material a trabajar y al arranque de material deseado puede seleccionarse entre diversas hojas lijadoras: Grano Para trabajar todo tipo de madera 40—240 Para el lijado previo p. ej. de vigas y tablas en bruto, sin cepillar Basto 40, 60 Para planificar e igualar pequeñas irregularidades Medio 80, 100,

Para el acabado y lijado fino de maderas duras Fino 180, 240 OBJ_BUCH-428-002.book Page 33 Wednesday, November 12, 2008 3:21 PM34 | Español 1 609 929 N92 | (12.11.08) Bosch Power Tools Para retrabajar o pulir, especialmente tratándo- se de metal o piedra, utilizar el vellón o fieltro para pulir. Según la calidad de acabado deseada, deberá seleccionarse el accesorio adecuado entre los diversos tipos de vellón o fieltros para pulir exis- tentes. Cambio de la placa lijadora (ver figura C) n Empuje hasta el tope hacia la derecha el bo- tón SDS 6. o Desmonte la placa lijadora 5. p Presione firmemente desde abajo la placa li- jadora 5 contra el portaplacas. q Desplace hasta el tope hacia izquierda el bo- tón SDS 6. Si estuviese desgastada, por ejemplo, la punta delantera de la hoja lijadora, puede desmontar- se la placa lijadora completa y montarse girada – en 120°. Placas lijadoras especiales La placa lijadora 5 que se adjunta con el aparato puede ser sustituida por las placas lijadoras es- peciales obtenibles como accesorio. El montaje de las placas lijadoras especiales se realiza igual que al cambiar la placa lijadora ad- junta. El montaje y desmontaje de la hoja lijadora se realiza igual que la hoja lijadora original. Dispositivo para lijar láminas (ver figura D) El dispositivo para lijar láminas 8 le permite tra- bajar áreas poco accesibles, como p. ej. láminas en contraventanas, armarios o puertas. Lengüeta lijadora, plana (ver figura E) La lengüeta lijadora plana 10 le permite lijar ra- nuras e intersticios estrechos. Lengüeta lijadora, oval (ver figura F) La lengüeta lijadora oval 11 le permite lijar pie- zas redondeadas y cuerpos huecos o superficies cóncavas, por ejemplo, en muebles, barandillas o radiadores. Operación Puesta en marcha f ¡Observe la tensión de red! La tensión de la fuente de energía deberá coincidir con las indicaciones en la placa de características de la herramienta eléctrica. Las herramien- tas eléctricas marcadas con 230 V pueden funcionar también a 220 V. Conexión/desconexión Para la puesta en marcha de la herramienta eléctrica empuje hacia adelante el interruptor de conexión/desconexión 1 a la posición “I”. Para desconectar la herramienta eléctrica em- puje hacia atrás el interruptor de conexión/des- conexión 1 a la posición “0”. Preselección del nº de oscilaciones Con la rueda de ajuste 2 puede preseleccionar- se el nº de oscilaciones, incluso con el aparato en marcha. El nº de oscilaciones requerido depende del ma- terial y condiciones de trabajo y se recomienda por ello determinarlo probando. Para lijar superficies pin- tadas, barnizadas, o im- primaciones con masas de relleno y emplastecido 40—320 Para decapar pintura Basto 40, 60 Para igualar superficies pintadas después de la primera mano Medio 80, 100,

Para el lijado final de im- primaciones antes de pin- tar Fino 180, 240, 320 Grano OBJ_BUCH-428-002.book Page 34 Wednesday, November 12, 2008 3:21 PMEspañol | 35 Bosch Power Tools 1 609 929 N92 | (12.11.08) Instrucciones para la operación f Antes de depositarla, espere a que la herra- mienta eléctrica se haya detenido comple- tamente. El rendimiento en el arranque de material obte- nido al lijar viene determinado esencialmente por la hoja lijadora utilizada y el nº de oscilacio- nes ajustado. Únicamente unas hojas lijadoras en buenas con- diciones permiten conseguir un buen rendi- miento en el arranque de material además de cuidar la herramienta eléctrica. Preste atención a ejercer una presión de aplica- ción uniforme para prolongar la vida útil de las hojas lijadoras. Una presión de aplicación excesiva no supone un mayor rendimiento en el arranque de mate- rial, sino un mayor desgaste de la herramienta eléctrica y hoja lijadora. Para lijar con exactitud esquinas, bordes y en lu- gares de difícil acceso puede trabajarse también con la punta o uno de los bordes de la placa lija- dora. No emplee una hoja lijadora con la que se ha tra- bajado metal para lijar otros tipos de material. Solamente utilice accesorios para lijar originales Bosch. Mantenimiento y servicio Mantenimiento y limpieza f Antes de cualquier manipulación en la he- rramienta eléctrica, sacar el enchufe de red de la toma de corriente. f Mantenga limpia la herramienta eléctrica y las rejillas de refrigeración para trabajar con eficacia y seguridad. Si a pesar de los esmerados procesos de fabri- cación y control, la herramienta eléctrica llegase a averiarse, la reparación deberá encargarse a un servicio técnico autorizado para herramien- tas eléctricas Bosch. Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el nº de artí- culo de 10 dígitos que figura en la placa de ca- racterísticas de la herramienta eléctrica. Servicio técnico y atención al cliente El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y man- tenimiento de su producto, así como sobre pie- zas de recambio. Los dibujos de despiece e in- formaciones sobre las piezas de recambio las podrá obtener también en internet bajo: www.bosch-pt.com Nuestro equipo de asesores técnicos le orienta- rá gustosamente en cuanto a la adquisición, aplicación y ajuste de los productos y acceso- rios. España Robert Bosch España, S.A. Departamento de ventas Herramientas Eléctricas C/Hermanos García Noblejas, 19 28037 Madrid Tel. Asesoramiento al cliente: +34 (0901) 11 66 97 Fax: +34 (091) 327 98 63 Venezuela Robert Bosch S.A. Final Calle Vargas. Edf. Centro Berimer P.B. Boleita Norte Caracas 107 Tel.: +58 (02) 207 45 11 México Robert Bosch S.A. de C.V. Tel. Interior: +52 (01) 800 627 1286 Tel. D.F.: +52 (01) 52 84 30 62 E-Mail: arturo.fernandez@mx.bosch.com Argentina Robert Bosch Argentina S.A. Av. Córdoba 5160 C1414BAW Ciudad Autonoma de Buenos Aires Atencion al Cliente Tel.: +54 (0810) 555 2020 E-Mail: herramientas.bosch@ar.bosch.com OBJ_BUCH-428-002.book Page 35 Wednesday, November 12, 2008 3:21 PM36 | Español 1 609 929 N92 | (12.11.08) Bosch Power Tools Perú Autorex Peruana S.A. República de Panamá 4045, Lima 34 Tel.: +51 (01) 475-5453 E-Mail: vhe@autorex.com.pe Chile EMASA S.A. Irarrázaval 259 – Ñuñoa Santiago Tel.: +56 (02) 520 3100 E-Mail: emasa@emasa.cl Eliminación Recomendamos que las herramientas eléctri- cas, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el me- dio ambiente. Sólo para los países de la UE: ¡No arroje las herramientas eléc- tricas a la basura! Conforme a la Directriz Europea 2002/96/CE sobre aparatos eléc- tricos y electrónicos inservibles, tras su transposición en ley nacio- nal, deberán acumularse por separado las herra- mientas eléctricas para ser sometidas a un reci- claje ecológico. Reservado el derecho de modificación.
