KASUTUSJUHEND GDA 280 E Professional BOSCH

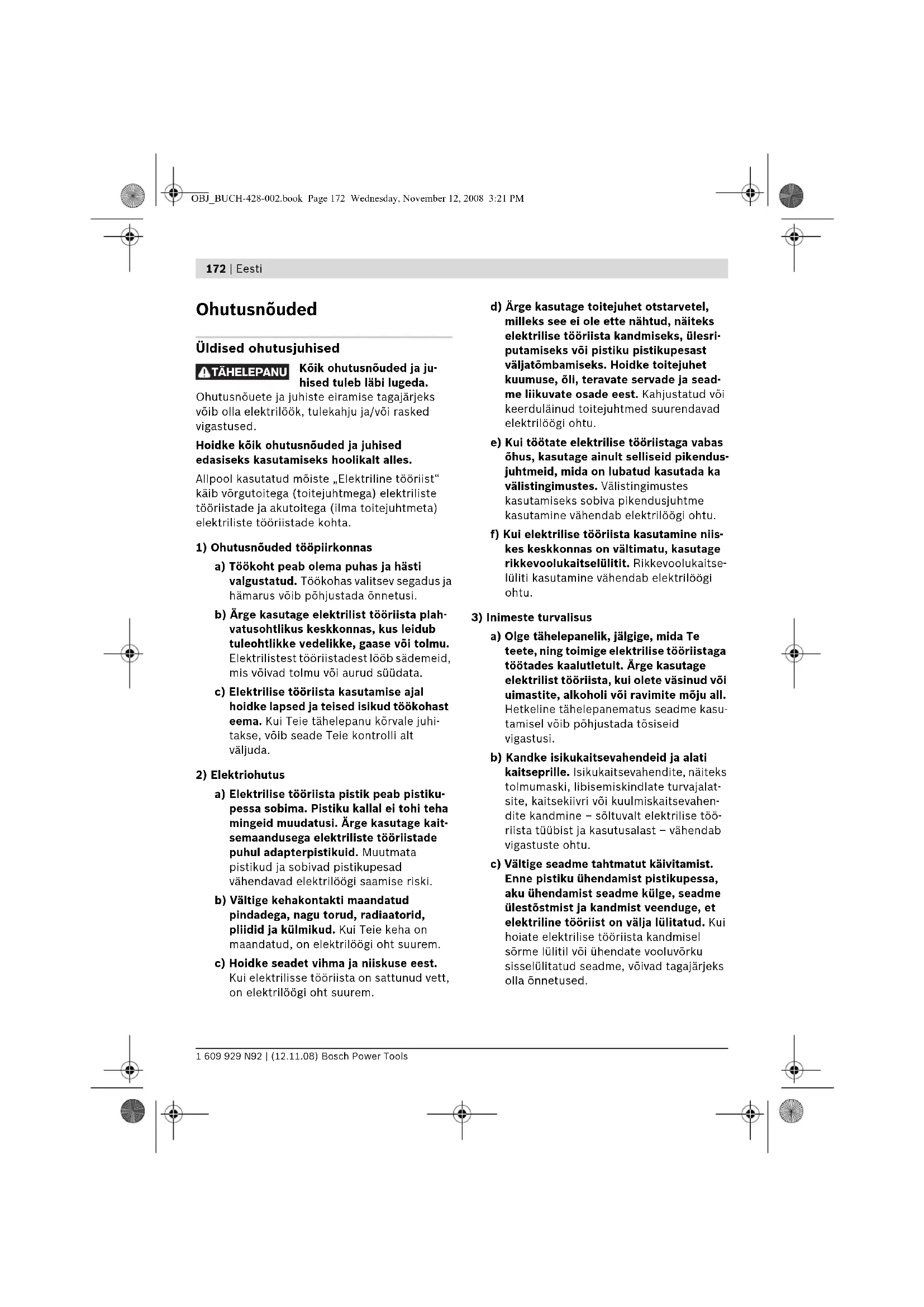

Ohutusnõuded Üldised ohutusjuhised Kõik ohutusnõuded ja ju- hised tuleb läbi lugeda. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. Hoidke kõik ohutusnõuded ja juhised edasiseks kasutamiseks hoolikalt alles. Allpool kasutatud mõiste „Elektriline tööriist“ käib võrgutoitega (toitejuhtmega) elektriliste tööriistade ja akutoitega (ilma toitejuhtmeta) elektriliste tööriistade kohta.

1) Ohutusnõuded tööpiirkonnas

a) Töökoht peab olema puhas ja hästi valgustatud. Töökohas valitsev segadus ja hämarus võib põhjustada õnnetusi. b) Ärge kasutage elektrilist tööriista plah- vatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata. c) Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised isikud töökohast eema. Kui Teie tähelepanu kõrvale juhi- takse, võib seade Teie kontrolli alt väljuda.

a) Elektrilise tööriista pistik peab pistiku- pessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kait- semaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi saamise riski. b) Vältige kehakontakti maandatud pindadega, nagu torud, radiaatorid, pliidid ja külmikud. Kui Teie keha on maandatud, on elektrilöögi oht suurem. c) Hoidke seadet vihma ja niiskuse eest. Kui elektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem. d) Ärge kasutage toitejuhet otstarvetel, milleks see ei ole ette nähtud, näiteks elektrilise tööriista kandmiseks, ülesri- putamiseks või pistiku pistikupesast väljatõmbamiseks. Hoidke toitejuhet kuumuse, õli, teravate servade ja sead- me liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu. e) Kui töötate elektrilise tööriistaga vabas õhus, kasutage ainult selliseid pikendus- juhtmeid, mida on lubatud kasutada ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu. f) Kui elektrilise tööriista kasutamine niis- kes keskkonnas on vältimatu, kasutage rikkevoolukaitselülitit. Rikkevoolukaitse- lüliti kasutamine vähendab elektrilöögi ohtu.

3) Inimeste turvalisus

a) Olge tähelepanelik, jälgige, mida Te teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus seadme kasu- tamisel võib põhjustada tõsiseid vigastusi. b) Kandke isikukaitsevahendeid ja alati kaitseprille. Isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalat- site, kaitsekiivri või kuulmiskaitsevahen- dite kandmine – sõltuvalt elektrilise töö- riista tüübist ja kasutusalast – vähendab vigastuste ohtu. c) Vältige seadme tahtmatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestõstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sõrme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla õnnetused. TÄHELEPANU OBJ_BUCH-428-002.book Page 172 Wednesday, November 12, 2008 3:21 PMEesti | 173 Bosch Power Tools 1 609 929 N92 | (12.11.08) d) Enne elektrilise tööriista sisselülitamist eemaldage selle küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi. e) Vältige ebatavalist kehaasendit. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida. f) Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed, rõivad ja kindad seadme liikuvatest osadest eemal. Lotendavad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele. g) Kui on võimalik paigaldada tolmueemal- dus- ja tolmukogumisseadiseid, veen- duge, et need on seadmega ühendatud ja et neid kasutatakse õigesti. Tolmu- eemaldusseadise kasutamine vähendab tolmust põhjustatud ohte.

4) Elektriliste tööriistade hoolikas

käsitsemine ja kasutamine a) Ärge koormake seadet üle. Kasutage töö tegemiseks selleks ettenähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt. b) Ärge kasutage elektrilist tööriista, mille lüliti on rikkis. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada. c) Tõmmake pistik pistikupesast välja ja/või eemaldage seadmest aku enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib elektrilise tööriista soovimatut käivitamist. d) Kasutusvälisel ajal hoidke elektrilisi töö- riistu lastele kättesaamatus kohas. Ärge laske seadet kasutada isikutel, kes seadet ei tunne või pole siintoodud juhiseid lugenud. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud. e) Hoolitsege seadme eest korralikult. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini. Veen- duge, et seadme detailid ei ole murdu- nud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist paran- dada. Paljude õnnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad. f) Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeserva- dega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida. g) Kasutage elektrilist tööriista, lisavarus- tust, tarvikuid jne vastavalt siintoodud juhistele ning nii, nagu konkreetse sead- metüübi jaoks ette nähtud. Arvestage seejuures töötingimuste ja teostatava töö iseloomuga. Elektriliste tööriistade nõuetevastane kasutamine võib põhjus- tada ohtlikke olukordi.

a) Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate püsivalt seadme ohutu töö. Ohutusnõuded lihvmasinate kasutamisel f Kasutage elektrilist tööriista ainult kuiv- lihvimiseks. Vee tungimine seadmesse suurendab elektrilöögi ohtu. f Tähelepanu, põlengu oht! Vältige lihvitava materjali ja lihvmasina ülekuumenemist. Enne töös pausi tegemist tühjendage alati tolmukott. Tolmukotis, mikrofiltris, paberkotis (või tolmuimeja filtrikotis või filtris) olev lihvimistolm võib ebasoodsatel tingimustel, näiteks sädemete tekkimisel metalli lihvimisest iseeneslikult süttida. Eriti ohtlik on olukord, kui lihvimistolm seguneb laki-, värvi-, polüuretaanijääkide või teiste keemiliste ainetega ja lihvitav materjal on pikast töötlemisest tingituna kuum. f Kinnitage töödeldav toorik. Kinnitussead- mete või kruustangidega kinnitatud toorik püsib kindlamalt kui käega hoides. OBJ_BUCH-428-002.book Page 173 Wednesday, November 12, 2008 3:21 PM174 | Eesti 1 609 929 N92 | (12.11.08) Bosch Power Tools f Hoidke oma töökoht puhas. Materjalisegud on eriti ohtlikud. Kergmetallide tolm võib süttida või plahvatada. f Ärge kasutage elektrilist tööriista, mille toitejuhe on vigastatud. Ärge puudutage vigastatud toitejuhet; kui toitejuhe saab töötamise ajal vigastada, tõmmake pistik kohe pistikupesast välja. Vigastatud toitejuhe suurendab elektrilöögi ohtu. Tööpõhimõtte kirjeldus Kõik ohutusnõuded ja juhised tuleb läbi lugeda. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. Avage kokkuvolditud lehekülg, millel on toodud joonised seadme kohta, ja jätke see kasutus- juhendi lugemise ajaks lahti. Nõuetekohane kasutamine Seade on ette nähtud puidu, plastmaterjalide, metalli, pahtlisegu ja lakitud pindade kuivlihvimiseks ja poleerimiseks. See sobib eelkõige profiilide, nurkade ja raskesti ligipääsetavate kohtade töötlemiseks. Seadme osad Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid. 1 Lüliti (sisse/välja) 2 Võngete arvu regulaator 3 Tolmueemaldusliitmik 4 Lihvpaber* 5 Lihvtald 6 SDS-liuglüliti lihvtalla vabastamiseks 7 Äratõmbevoolik* 8 Lamell-lihvtald* 9 Lihvpaber karukeele jaoks* 10 Karukeel, lame* 11 Karukeel, ovaalne* *Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist. Tehnilised andmed Andmed müra/vibratsiooni kohta Mõõtmised teostatud vastavalt standardile EN 60745. Seadme A-karakteristikuga mõõdetud helirõhu tase on üldjuhul 80 dB(A). Mõõtemääramatus K=3 dB. Müratase võib töötamisel ületada 80 dB(A). Kasutage kuulmiskaitsevahendeid! Vibratsiooni koguväärtus (kolme suuna vektor- summa), mõõdetud EN 60745 kohaselt: vibratsioon a

, mõõtemääramatus K=1,5m/s

Käesolevas juhendis toodud vibratsioon on mõõdetud standardi EN 60745 kohase mõõte- meetodi järgi ja seda saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. See sobib ka vibratsiooni esialgseks hindamiseks. Toodud vibratsioonitase on tüüpiline elektrilise tööriista kasutamisel ettenähtud töödeks. Kui aga elektrilist tööriista kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib vibratsiooni- tase kõikuda. See võib vibratsiooni tööperioodi jooksul tunduvalt suurendada. Deltalihvmasin GDA 280 E Professional Tootenumber

Nimivõimsus W 280 Tühikäigupöörded min

6500 –9500 Võngete arv tühikäigul min

13000 –19000 Lihvpaberi mõõt (nurgast nurka) mm 94 Võnke läbimõõt mm 2,0 Kaal EPTA-Procedure 01/2003 järgi kg 1,1 Kaitseaste /II Andmed kehtivad nimipingetel [U] 230/240 V. Madalamatel pingetel ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda.Pöörake palun tähelepanu oma tööriista andmesildil toodud tootenumbrile. Seadmete kaubanduslik tähistus võib olla erinev. OBJ_BUCH-428-002.book Page 174 Wednesday, November 12, 2008 3:21 PMEesti | 175 Bosch Power Tools 1 609 929 N92 | (12.11.08) Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid tegelikult tööle rakendama- ta. See võib vibratsiooni tööperioodi jooksul tunduvalt vähendada. Rakendage tööriista kasutaja kaitsmiseks vibrat- siooni mõju eest täiendavaid kaitsemeetmeid, näiteks: hooldage tööriistu ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökorraldus. Vastavus normidele Kinnitame ainuvastutajana, et punktis „Tehni- lised andmed“ kirjeldatud toode vastab järg- mistele standarditele või normdokumentidele: EN 60745 vastavalt direktiivide 2004/108/EÜ, 98/37/EÜ (kuni 28.12.2009), 2006/42/EÜ (alates 29.12.2009). Tehniline toimik saadaval aadressil: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montaaž f Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. Tolmu/saepuru äratõmme f Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja metalli tolm võib kahjustada tervist. Tolmuga kokkupuude ja tolmu sisse- hingamine võib põhjustada seadme kasutajal või läheduses viibivatel inimestel allergilisi reaktsioone ja/või hingamisteede haigusi. Teatud tolm, näiteks tamme- ja pöögitolm, on vähkitekitava toimega, iseäranis kombi- natsioonis puidutöötlemisel kasutatavate lisaainetega (kromaadid, puidukaitsevahen- did). Asbesti sisaldavat materjali tohivad töödelda üksnes vastava ala asjatundjad. – Võimaluse korral kasutage tolmuimejat. – Tagage töökohas hea ventilatsioon. – Soovitav on kasutada hingamisteede kaitsemaski filtriga P2. Pidage kinni töödeldavate materjalide suhtes Teie riigis kehtivatest eeskirjadest. Tolmueemaldus eraldi seadmega (vt joonist A) Ühendage imivoolik 7 tolmueemaldusliitmikuga

3. Ühendage imivoolik 7 tolmuimejaga. Ülevaate

erinevate tolmuimejatega ühendamise võimalustest leiate käesoleva kasutusjuhendi lõpust. Tolmuimeja peab töödeldava materjali tolmu imemiseks sobima. Tervistkahjustava, kantserogeense ja kuiva tolmu eemaldamiseks kasutage spetsiaaltol- muimejat. Lihvpaberi vahetus (vt joonist B) Enne uue lihvpaberi paigaldamist eemaldage lihvtallalt 5 mustus ja tolm näiteks pintsli abil. Optimaalse tolmuimemise tagamiseks veen- duge, et lihvpaberi ja lihvtalla augumustrid ühtivad. Lihvtald 5 on takjakinnitusega lihvpaberite kiireks ja lihtsaks kinnitamiseks varustatud takjakangaga. Kloppige lihvtalla 5 takjakangas enne lihvpaberi 4 paigaldamist kohevaks, et saavutada optimaalset naket. Asetage lihvpaber 4 lihvtalla 5 ühele küljele nii, et see on lihvtallaga ühetasa, seejärel katke lihvpaberiga kogu lihvtald ja suruge lihvpaber tugevasti lihvtalla külge. Lihvpaberi 4 eemaldamiseks võtke lihvpaberi ühest nurgast kinni ja tõmmake see lihvtallalt 5 maha. Lihvimistarvikud, nt fliis/poleerimisvilt kinnitage lihvtallale samal viisil. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-428-002.book Page 175 Wednesday, November 12, 2008 3:21 PM176 | Eesti 1 609 929 N92 | (12.11.08) Bosch Power Tools Lihvpaberi valik Vastavalt töödeldavale materjalile ja soovitud pinnakvaliteedile saab kasutada erinevaid lihvpabereid: Metalli ja kivi järeltöötluseks ja poleerimiseks kasutage fliisi/poleerimisvilti. Sõltuvalt soovitud pinnakvaliteedist tuleb kasutada erinevaid fliise ja poleerimisvilte. Lihvtalla vahetus (vt joonist C) n Lükake SDS-liuglüliti lihvtalla vabastamiseks 6 lõpuni paremale. o Võtke lihvtald 5 maha. p Viige lihvtald 5 alt lihvtalla aluse vastu ja suruge tugevasti kinni. q Lükake SDS-liuglüliti lihvtalla vabastamiseks 6 lõpuni vasakule. Kui ära on kulunud näiteks lihvpaberi eesmine ots, võib lihvtalla tervenisti maha võtta ja – 120° võrra pööratuna – uuesti tagasi panna. Täiendavad lihvtallad Komplekti kuuluva lihvtalla 5 võite välja vahetada lisatarvikutena pakutavate lihvtaldade vastu. Lisatarvikutena pakutavate lihvtaldade paigaldus toimub analoogselt komplekti kuuluva lihvtalla vahetusega. Asjaomase lihvtalla paigaldus ja mahavõtmine toimub analoogselt originaallihvtalla vahetusega. Lamell-lihvtald (vt joonist D) Lamell-lihvtalla 8 kasutamine võimaldab töödelda eriti raskesti ligipääsetavaid kohti, nt akende, kappide või uste lamelle. Karukeel, lame (vt joonist E) Lame karukeel 10 võimaldab töödelda kitsaid pilusid ja vahesid. Karukeel, ovaalne (vt joonist F) Ovaalne karukeel 11 võimaldab töödelda ümaraid ja õõnsaid vorme või nõgusaid pindu näiteks mööblil, piiretel või küttekehadel. Kasutus Seadme kasutuselevõtt f Pöörake tähelepanu võrgupingele! Võrgu- pinge peab ühtima tööriista andmesildil märgitud pingega. Andmesildil toodud 230 V seadmeid võib kasutada ka 220 V võrgupinge korral. Sisse-/väljalülitus Seadme sisselülitamiseks lükake lüliti (sisse-/välja) 1 ette asendisse „I“. Seadme väljalülitamiseks lükake lüliti (sisse-/välja) 1 taha asendisse „0“. Teralisus Kõikide puitmaterjalide lihvimiseks 40—240 Karedate, hööveldamata prusside ja laudade eellihvimiseks jäme 40, 60 Tasandamiseks ja väikeste ebatasasuste kõrvaldamiseks keskmine 80, 100,

Kõvade puiduliikide lõpp- ja peenlihvimiseks peen 180, 240 Värvi-/lakikihtide ja kruntide, näiteks pahtli ja täiteainete töötlemiseks 40—320 Värvi mahalihvimiseks jäme 40, 60 Vahevärvikihtide lihvimiseks keskmine 80, 100,

Kruntkihi lõpplihvimiseks enne värviga katmist peen 180, 240, 320 OBJ_BUCH-428-002.book Page 176 Wednesday, November 12, 2008 3:21 PMEesti | 177 Bosch Power Tools 1 609 929 N92 | (12.11.08) Võngete arvu reguleerimine Võngete arvu regulaatorist 2 saate võngete arvu reguleerida ka siis, kui seade töötab. Vajalik võngete arv sõltub materjalist ja töötingimustest ning see tuleb kindlaks teha praktilise katse käigus. Tööjuhised f Enne käestpanekut oodake, kuni elektriline tööriist on seiskunud. Tasandusjõudlus sõltub olulisel määral lihvpaberi valikust ning reguleeritud pöörete arvust. Ainult laitmatu kvaliteediga lihvpaberid tagavad hea lihvimistulemuse ja säästavad elektrilist tööriista. Lihvpaberite kasutusea pikendamiseks töötage ühtlase survega. Liigne surve ei anna paremat lihvimistulemust, vaid kulutab kiiremini tööriista ja lihvpaberit. Nurkade, servade ja raskesti ligipääsetavate kohtade täpseks lihvimiseks võite töötada ka üksnes lihvtalla nurga või servaga. Ärge kasutage lihvpaberit, millega on lihvitud metalli, teiste materjalide töötlemiseks. Kasutage ainult Boschi originaal-lihvimistarvi- kuid. Hooldus ja teenindus Hooldus ja puhastus f Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. f Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad. Antud seade on hoolikalt valmistatud ja testitud. Kui seade sellest hoolimata rikki läheb, tuleb see lasta parandada Boschi elektriliste käsitööriistade volitatud remonditöökojas. Järelepärimiste esitamisel ja tagavaraosade tellimisel näidake kindlasti ära seadme andmesildil olev 10-kohaline tootenumber. Müügijärgne teenindus ja nõustamine Müügiesindajad annavad vastused toote paranduse ja hooldusega ning varuosadega seotud küsimustele. Joonised ja lisateabe varuosade kohta leiate ka veebiaadressilt: www.bosch-pt.com Boschi müügiesindajad nõustavad Teid toodete ja lisatarvikute ostmise, kasutamise ja seadistamisega seotud küsimustes. Eesti Vabariik Mercantile Group AS Boschi elektriliste käsitööriistade remont ja hooldus Pärnu mnt. 549 76401 Saue vald, Laagri Tel.: + 372 (0679) 1122 Fax: + 372 (0679) 1129 Kasutuskõlbmatuks muutunud seadmete käitlus Elektriseadmed, lisatarvikud ja pakendid tuleks keskkonnasäästlikult ringlusse võtta. Üksnes EL liikmesriikidele: Ärge käidelge kasutuskõlbmatuks muutunud elektrilisi tööriistu koos olmejäätmetega! Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2002/96/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi kohaldamisele liik- mesriikides tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad eraldi kokku koguda ja keskkonnasäästlikult korduskasutada või ringlusse võtta. Tootja jätab endale õiguse muudatuste tegemiseks. OBJ_BUCH-428-002.book Page 177 Wednesday, November 12, 2008 3:21 PM178 | Latviešu 1 609 929 N92 | (12.11.08) Bosch Power Tools
