MANUAL DE UTILIZADOR GDA 280 E Professional BOSCH

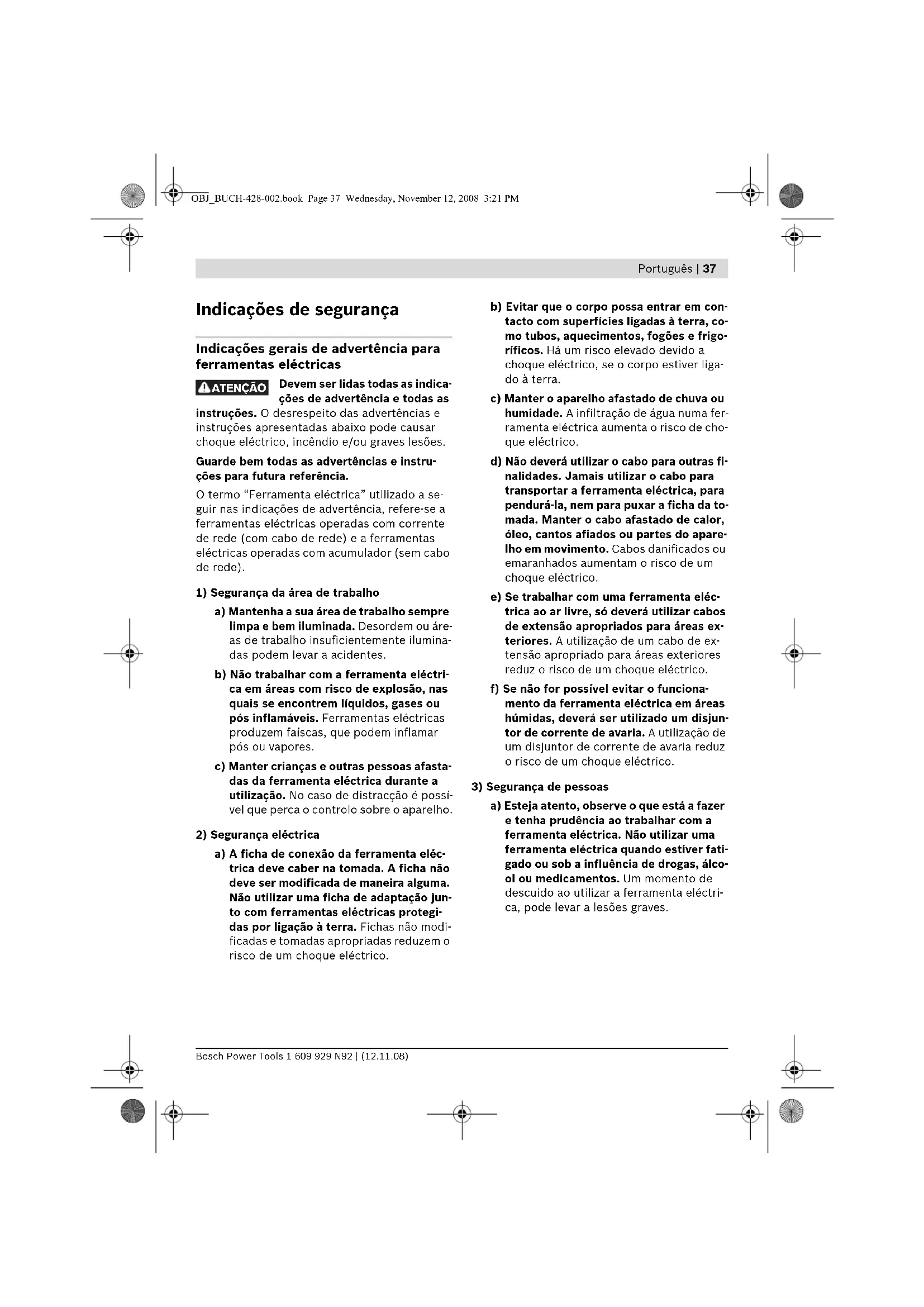

Indicações de segurança Indicações gerais de advertência para ferramentas eléctricas Devem ser lidas todas as indica- ções de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões. Guarde bem todas as advertências e instru- ções para futura referência. O termo “Ferramenta eléctrica” utilizado a se- guir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).

1) Segurança da área de trabalho

a) Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áre- as de trabalho insuficientemente ilumina- das podem levar a acidentes. b) Não trabalhar com a ferramenta eléctri- ca em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores. c) Manter crianças e outras pessoas afasta- das da ferramenta eléctrica durante a utilização. No caso de distracção é possí- vel que perca o controlo sobre o aparelho.

2) Segurança eléctrica

a) A ficha de conexão da ferramenta eléc- trica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação jun- to com ferramentas eléctricas protegi- das por ligação à terra. Fichas não modi- ficadas e tomadas apropriadas reduzem o risco de um choque eléctrico. b) Evitar que o corpo possa entrar em con- tacto com superfícies ligadas à terra, co- mo tubos, aquecimentos, fogões e frigo- ríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver liga- do à terra. c) Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa fer- ramenta eléctrica aumenta o risco de cho- que eléctrico. d) Não deverá utilizar o cabo para outras fi- nalidades. Jamais utilizar o cabo para transportar a ferramenta eléctrica, para pendurá-la, nem para puxar a ficha da to- mada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do apare- lho em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque eléctrico. e) Se trabalhar com uma ferramenta eléc- trica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas ex- teriores. A utilização de um cabo de ex- tensão apropriado para áreas exteriores reduz o risco de um choque eléctrico. f) Se não for possível evitar o funciona- mento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado um disjun- tor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico.

3) Segurança de pessoas

a) Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fati- gado ou sob a influência de drogas, álco- ol ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctri- ca, pode levar a lesões graves. ATENÇÃO OBJ_BUCH-428-002.book Page 37 Wednesday, November 12, 2008 3:21 PM38 | Português 1 609 929 N92 | (12.11.08) Bosch Power Tools b) Utilizar equipamento de protecção pes- soal e sempre óculos de protecção. A uti- lização de equipamento de protecção pessoal, como máscara de protecção con- tra pó, sapatos de segurança antiderra- pantes, capacete de segurança ou protec- ção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões. c) Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferra- menta eléctrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interrup- tor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimen- tação de rede enquanto estiver ligado, po- derão ocorrer acidentes. d) Remover ferramentas de ajuste ou cha- ves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões. e) Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil con- trolar a ferramenta eléctrica em situações inesperadas. f) Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos lon- gos ou jóias podem ser agarrados por pe- ças em movimento. g) Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados cor- rectamente. A utilização de uma aspira- ção de pó pode reduzir o perigo devido ao pó.

4) Utilização e manuseio cuidadoso de ferra-

mentas eléctricas a) Não sobrecarregue o aparelho. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro tra- balhar com a ferramenta eléctrica apro- priada na área de potência indicada. b) Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma fer- ramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada. c) Puxar a ficha da tomada e/ou remover o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segu- rança evita o arranque involuntário da fer- ramenta eléctrica. d) Guardar ferramentas eléctricas não utili- zadas fora do alcance de crianças. Não permita que pessoas que não estejam fa- miliarizadas com o aparelho ou que não tenham lido estas instruções, utilizem o aparelho. Ferramentas eléctricas são pe- rigosas se forem utilizadas por pessoas inesperientes. e) Tratar a ferramenta eléctrica com cuida- do. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam re- paradas antes da utilização. Muitos aci- dentes têm como causa, a manutenção in- suficiente de ferramentas eléctricas. f) Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidado- samente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facili- dade. OBJ_BUCH-428-002.book Page 38 Wednesday, November 12, 2008 3:21 PMPortuguês | 39 Bosch Power Tools 1 609 929 N92 | (12.11.08) g) Utilizar a ferramenta eléctrica, acessóri- os, ferramentas de aplicação, etc. con- forme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situa- ções perigosas.

a) Só permita que o seu aparelho seja repa- rado por pessoal especializado e qualifi- cado e só com peças de reposição origi- nais. Desta forma é assegurado o funcionamento seguro do aparelho. Indicações de segurança para lixadeiras f Apenas utilizar a ferramenta eléctrica para o corte a seco. A infiltração de água num aparelho eléctrico aumenta o risco de cho- que eléctrico. f Atenção, perigo de incêndio! Evitar um so- breaquecimento do material a ser lixado e da lixadeira. Sempre esvaziar o recipiente de pó antes das pausas de trabalho. Sob condições desfavoráveis é possível que a amoladura no saco de pó, no microfiltro, no saco de papel (ou no saco de filtro ou no fil- tro do aspirador de pó) seja inflamada auto- maticamente, como voo de faúlhas ao lixar metais. É especialmente perigoso, se o pó de lixar estiver misturado com restos de verniz, poliuretano ou outros produtos químicos e o material de lixar tornar-se quente após um período de trabalho prolongado. f Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aper- to ou com torno de bancada está mais firme do que segurada com a mão. f Manter o seu local de trabalho limpo. Mistu- ras de material são especialmente perigosas. Pó de metal leve pode queimar ou explodir. f Não utilizar a ferramenta eléctrica com um cabo danificado. Não tocar no cabo danifi- cado nem puxar a ficha da tomada, se o ca- bo for danificado durante o trabalho. Cabos danificados aumentam o risco de um choque eléctrico. Descrição de funções Devem ser lidas todas as indica- ções de advertência e todas as ins- truções. O desrespeito das adver- tências e instruções apresentadas abaixo pode causar choque eléctri- co, incêndio e/ou graves lesões. Abrir a página basculante contendo a apresenta- ção do aparelho, e deixar esta página aberta en- quanto estiver lendo a instrução de serviço. Utilização conforme as disposições A ferramenta eléctrica é destinada para cortar e polir a seco em madeira, plástico, metal, massa de aparelhar, assim como em superfícies enver- nizadas. Ele é principalmente apropriado para perfís, cantos e locais de difícil acesso. Componentes ilustrados A numeração dos componentes ilustrados refe- re-se à apresentação da ferramenta eléctrica na página de esquemas. 1 Interruptor de ligar-desligar 2 Roda de ajuste para a pré-selecção do número de oscilações 3 Bocais de sopro 4 Folha de lixar* 5 Placa de lixar 6 Corrediça SDS para destravamento da placa de lixar 7 Mangueira de aspiração* 8 Adaptador de lamelas para lixar* 9 Folha de lixar para a ponta de lixar* 10 Ponta de lixar, plana* 11 Ponta de lixar, oval* *Acessórios apresentados ou descritos não perten- cem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de aces- sórios. OBJ_BUCH-428-002.book Page 39 Wednesday, November 12, 2008 3:21 PM40 | Português 1 609 929 N92 | (12.11.08) Bosch Power Tools Dados técnicos Informação sobre ruídos/vibrações Valores de medição averiguados conforme EN 60745. O nível de pressão acústica avaliado como A do aparelho é tipicamente 80 dB(A). Incerteza K=3 dB. O nível de ruído durante o trabalho pode ultra- passar 80 dB(A). Usar protecção auricular! Valores totais de vibração (soma dos vectores de três direcções) determinados conforme EN 60745: valor de emissão de vibrações a

O nível de oscilações indicado nestas instruções de serviço foi medido de acordo com um pro- cesso de medição normalizado pela norma EN 60745 e pode ser utilizado para a compara- ção de aparelhos. Ele também é apropriado para uma avaliação provisória da carga de vibrações. O nível de vibrações indicado representa as apli- cações principais da ferramenta eléctrica. Se a ferramenta eléctrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode au- mentar sensivelmente a carga de vibrações para o período completo de trabalho. Para uma estimação exacta da carga de vibra- ções, também deveriam ser considerados os pe- ríodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto po- de reduzir a carga de vibrações durante o com- pleto período de trabalho. Além disso também deverão ser estipuladas me- didas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: Manutenção de ferramentas eléctricas e de fer- ramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho. Declaração de conformidade Declaramos sob nossa exclusiva responsabilida- de que o produto descrito em “Dados técnicos” cumpre as seguintes normas ou documentos normativos: EN 60745 conforme as disposições das directivas 2004/108/CE, 98/37/CE (até

Lixadeira delta GDA 280 E Professional N° do produto

Potência nominal consumida W 280 N° de rotações em ponto morto min

6500 –9500 N° de oscilações em vazio min

13000 –19000 Dimensão angular da folha de serra mm 94 Diâmetro do circulo de oscilação mm 2,0 Peso conforme EPTA- Procedure 01/2003 kg 1,1 Classe de protecção /II As indicações só valem para tensões nominais [U] 230/240 V. Estas indicações podem variar no caso de tensões inferiores e em modelos específicos dos paí- ses. Observar o número de produto na placa de caracterís- ticas da sua ferramenta eléctrica. A designação comer- cial das ferramentas eléctricas individuais pode variar. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-428-002.book Page 40 Wednesday, November 12, 2008 3:21 PMPortuguês | 41 Bosch Power Tools 1 609 929 N92 | (12.11.08) Montagem f Antes de todos trabalhos na ferramenta eléctrica deverá puxar a ficha de rede da to- mada. Aspiração de pó/de aparas f Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madei- ra, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós po- de provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto. Certos pós, como por exemplo pó de carva- lho e faia são considerados como sendo can- cerígenos, especialmente quando juntos com substâncias para o tratamento de ma- deiras (cromato, preservadores de madeira). Material que contém asbesto só deve ser processado por pessoal especializado. – Se possível, utilizar uma aspiração de pó. – Assegurar uma boa ventilação do local de trabalho. – É recomendável usar uma máscara de pro- tecção respiratória com filtro da classe P2. Observe as directivas para os materiais a se- rem trabalhados, vigentes no seu país. Aspiração externa (veja figura A) Introduzir a mangueira de aspiração 7 no bocal de aspiração 3. Conectar a mangueira de aspira- ção 7 a um aspirador de pó. Uma vista geral so- bre a conexão a diversos aspiradores de pó en- contram-se no início desta instrução de serviço. O aspirador de pó deve ser apropriado para o material a ser trabalhado. Utilizar um aspirador especial para aspirar pó que seja extremamente nocivo à saúde, cancerí- geno ou seco. Substituir a folha de lixar (veja figura B) Remover sujidade e pó da placa de lixar antes de colocar uma nova placa de lixar 5, p. ex. com um pincel. Para assegurar uma aspiração de pó ideal, deve- rá observar que os recortes na folha de lixar coincidam com os orifícios na placa de lixar. A placa de lixar 5 está equipada com um tecido de velcro, para uma fixação rápida de simples de folhas de lixar com aderência de velcro. Sacudir o tecido de velcro da placa de lixar 5 an- tes de colocar a folha de lixar 4 para possibilitar uma aderência ideal. Posicionar a folha de lixar 4 de forma alinhada num dos lados da placa de lixar 5, e agora pre- mir bem a folha de lixar sobre a placa de lixar. Para retirar a folha de lixar 4 deverá segurá-la por um a ponta e puxá-la da placa de lixar 5. Acessórios de lixar, como não tecido/feltro de polir, devem ser fixos da mesma forma sobre a placa de lixar. Selecção da folha de lixar Estão disponíveis diversas folhas de lixar, de acordo com o material a ser trabalhado e com o desbaste desejado da superfície: Grão Para processar todos materiais de madeira 40—240 Para a rectificação pré- via de p. ex. vigas e tá- buas ásperas e não aplainadas grosseiro 40, 60 Para lixamento plano e para nivelar pequenas rugosidades médio 80, 100,

Para o acabamento fino de lixar madeiras duras fino 180, 240 OBJ_BUCH-428-002.book Page 41 Wednesday, November 12, 2008 3:21 PM42 | Português 1 609 929 N92 | (12.11.08) Bosch Power Tools Utilizar não tecido/feltro de polir para o traba- lho posterior ou para polir, principalmente me- tal e pedra. Devem ser utilizados diferentes tipos de não teci- do ou de feltro de polir, de acordo com a qualida- de desejada da superfície da peça ser trabalhada. Substituir a placa de lixar (veja figura C) n Empurrar a corrediça SDS para o destrava- mento da placa de lixar 6 completamente para a direita. o Retirar a placa de lixar 5. p Conduzir a placa de lixar 5 por baixo, contra a admissão da placa de lixar e premir firme- mente. q Empurrar a corrediça SDS para o destrava- mento da placa de lixar 6 completamente para a esquerda. Se por exemplo a parte dianteira da folha de li- xar estiver gasta, também será possível retirar a complata placa de lixar e – virada por 120° re- colocá-la. Placas de lixar especiais É possível substituir a placa de lixar fornecida 5 por uma placa de lixar especial, adquirível como acessório. A montagem da placa de lixar especial é realiza- da conforme a substituição da placa de lixar for- necida. Para colocar e para retirar a respectiva folha de lixar, deverá proceder conforme a substituição da placa de lixar original. Adaptador de lamelas para lixar (veja figura D) A utilização do adaptador de lamelas para lixar 8 possibilita o processo de locais de difícil aces- so, como p. ex. lamelas e janelas, armários ou portas. Ponta de lixar, plana (veja figura E) A ponta de lixar plana 10 possibilita o processo em fendas estreitas e espaços apertados. Ponta de lixar, oval (veja figura F) A ponta de lixar oval 11 possibilita o processo em locais arredondados e espaços ôcos ou em superfícies abobadadas, como por exemplo em móveis, corrimão ou aquecedores. Funcionamento Colocação em funcionamento f Observar a tensão de rede! A tensão da fon- te de corrente deve coincidir com a indica- da na chapa de identificação da ferramenta eléctrica. Ferramentas eléctricas marcadas para 230 V também podem ser operadas com 220 V. Ligar e desligar Para a colocação em funcionamento da ferra- menta eléctrica, deverá empurrar o interruptor de ligar-desligar 1 para frente, para a posição “I”. Para desligar a ferramenta eléctrica, deverá em- purrar o interruptor de ligar-desligar 1 para trás, para a posição “0”. Pré-seleccionar o número de oscilações Com a roda de pré-selecção do número de osci- lações 2 é possível pré-seleccionar o número de oscilações necessário durante o funcionamento. O n° de oscilações necessário depende do ma- terial e das condições de trabalho e pode ser ve- rificado através de ensaios práticos. Para o processamento de camadas de tintas e vernizes ou primeira demão como betume de enchimento e massa de aparelhar 40—320 Para lixar tinta grosseiro 40, 60 Para lixar tinta de pri- meira demão médio 80, 100,

Para o acabamento final de primeiras demãos an- tes de envernizar fino 180, 240, 320 Grão OBJ_BUCH-428-002.book Page 42 Wednesday, November 12, 2008 3:21 PMPortuguês | 43 Bosch Power Tools 1 609 929 N92 | (12.11.08) Indicações de trabalho f Espere a ferramenta eléctrica parar com- pletamente, antes de depositá-la. A potência abrasiva ao lixar depende principal- mente da selecção da folha de lixar, assim como do número de oscilação pré-seleccionado. Apenas folhas de lixar em perfeito estado pro- porcionam uma perfeita potência abrasiva e poupam a ferramenta eléctrica. Trabalhar com uma força de pressão uniforme para aumentar a vida útil das folhas de lixar. Um aumento demasiado da força de pressão não leva a uma potência abrasiva mais alta, mas a um desgaste mais forte da ferramenta eléctri- ca e da folha de lixar. Para lixar ângulos, cantos e áreas de difícil aces- so também é possível trabalhar apenas com a ponta ou com o canto da placa de lixar. Jamais utilizar uma folha de serra com a qual foi processado metal, para processar outros mate- riais. Só utilizar acessórios de lixar originais Bosch. Manutenção e serviço Manutenção e limpeza f Antes de todos trabalhos na ferramenta eléctrica deverá puxar a ficha de rede da to- mada. f Manter a ferramenta eléctrica e as abertu- ras de ventilação sempre limpas, para tra- balhar bem e de forma segura. Se a ferramenta eléctrica falhar apesar de cuida- dosos processos de fabricação e de teste, a re- paração deverá ser executada por uma oficina de serviço autorizada para ferramentas eléctri- cas Bosch. Para todas as questões e encomendas de peças sobressalentas é imprescindível indicar o núme- ro de produto de 10 dígitos como consta na pla- ca de características da ferramenta eléctrica. Serviço pós-venda e assistência ao cliente O serviço pós-venda responde às suas pergun- tas a respeito de serviços de reparação e de ma- nutenção do seu produto, assim como das pe- ças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encon- tram-se em: www.bosch-pt.com A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e aces- sórios. Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Tel.: +351 (021) 8 50 00 00 Fax: +351 (021) 8 51 10 96 Brasil Robert Bosch Ltda. Caixa postal 1195 13065-900 Campinas Tel.: +55 (0800) 70 45446 E-Mail: sac@bosch-sac.com.br Eliminação Ferramentas eléctricas, acessórios e embala- gens devem ser enviados a uma reciclagem eco- lógica de matérias primas. Apenas países da União Europeia: Não deitar ferramentas eléctricas no lixo doméstico! De acordo com a directiva euro- peia 2002/96/CE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações nas leis nacionais, as ferramentas eléctricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem eco- lógica. Sob reserva de alterações. OBJ_BUCH-428-002.book Page 43 Wednesday, November 12, 2008 3:21 PM44 | Italiano 1 609 929 N92 | (12.11.08) Bosch Power Tools
