NÁVOD K OBSLUZE GDA 280 E Professional BOSCH

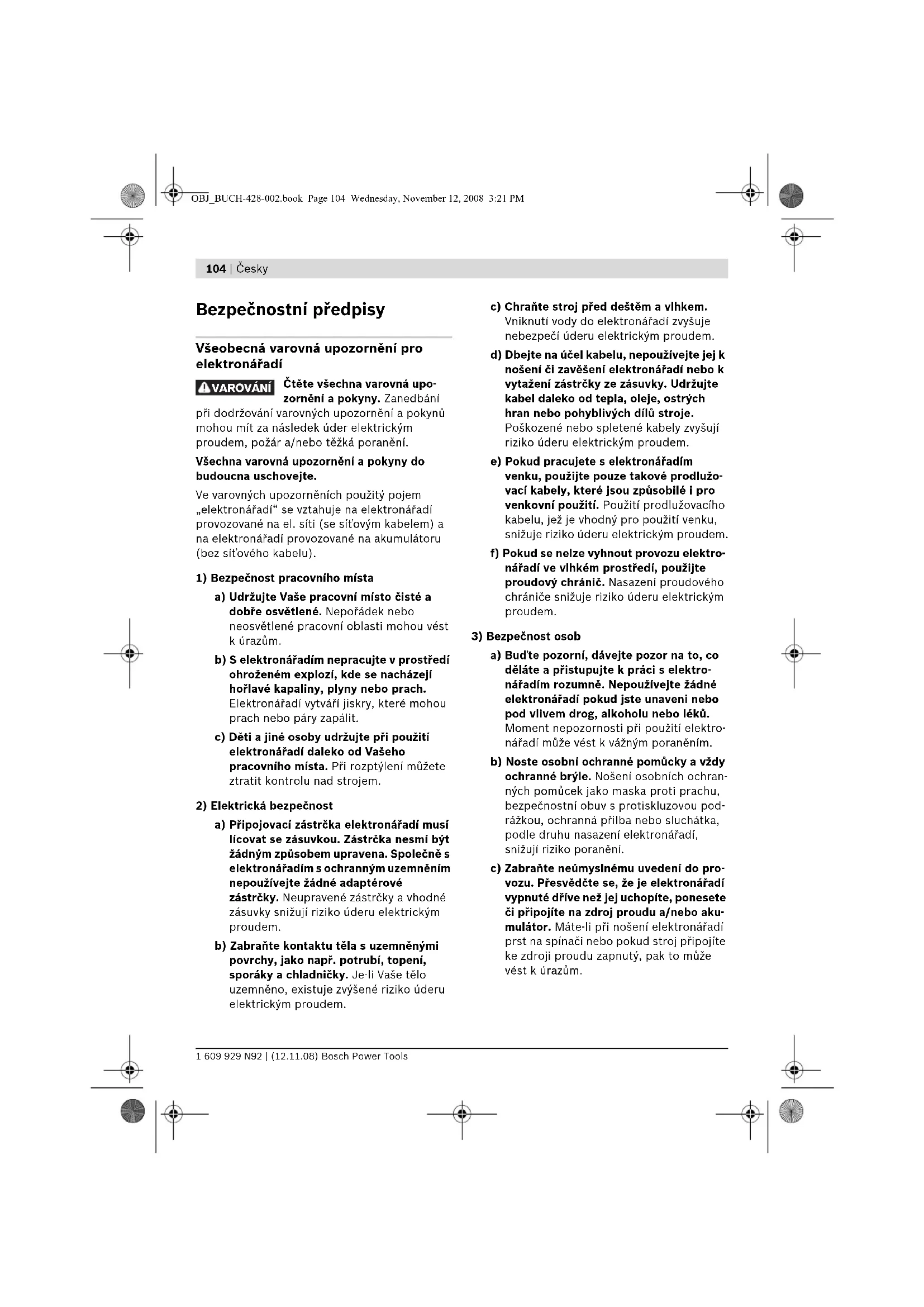

Bezpečnostní předpisy Všeobecná varovná upozornění pro elektronářadí Čtěte všechna varovná upo- zornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úder elektrickým proudem, požár a/nebo těžká poranění. Všechna varovná upozornění a pokyny do budoucna uschovejte. Ve varovných upozorněních použitý pojem „elektronářadí“ se vztahuje na elektronářadí provozované na el. síti (se síťovým kabelem) a na elektronářadí provozované na akumulátoru (bez síťového kabelu).

1) Bezpečnost pracovního místa

a) Udržujte Vaše pracovní místo čisté a dobře osvětlené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům. b) S elektronářadím nepracujte v prostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektronářadí vytváří jiskry, které mohou prach nebo páry zapálit. c) Děti a jiné osoby udržujte při použití elektronářadí daleko od Vašeho pracovního místa. Při rozptýlení můžete ztratit kontrolu nad strojem.

2) Elektrická bezpečnost

a) Připojovací zástrčka elektronářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. Společně s elektronářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a vhodné zásuvky snižují riziko úderu elektrickým proudem. b) Zabraňte kontaktu těla s uzemněnými povrchy, jako např. potrubí, topení, sporáky a chladničky. Je-li Vaše tělo uzemněno, existuje zvýšené riziko úderu elektrickým proudem. c) Chraňte stroj před deštěm a vlhkem. Vniknutí vody do elektronářadí zvyšuje nebezpečí úderu elektrickým proudem. d) Dbejte na účel kabelu, nepoužívejte jej k nošení či zavěšení elektronářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých dílů stroje. Poškozené nebo spletené kabely zvyšují riziko úderu elektrickým proudem. e) Pokud pracujete s elektronářadím venku, použijte pouze takové prodlužo- vací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko úderu elektrickým proudem. f) Pokud se nelze vyhnout provozu elektro- nářadí ve vlhkém prostředí, použijte proudový chránič. Nasazení proudového chrániče snižuje riziko úderu elektrickým proudem.

a) Buďte pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektro- nářadím rozumně. Nepoužívejte žádné elektronářadí pokud jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při použití elektro- nářadí může vést k vážným poraněním. b) Noste osobní ochranné pomůcky a vždy ochranné brýle. Nošení osobních ochran- ných pomůcek jako maska proti prachu, bezpečnostní obuv s protiskluzovou pod- rážkou, ochranná přilba nebo sluchátka, podle druhu nasazení elektronářadí, snižují riziko poranění. c) Zabraňte neúmyslnému uvedení do pro- vozu. Přesvědčte se, že je elektronářadí vypnuté dříve než jej uchopíte, ponesete či připojíte na zdroj proudu a/nebo aku- mulátor. Máte-li při nošení elektronářadí prst na spínači nebo pokud stroj připojíte ke zdroji proudu zapnutý, pak to může vést k úrazům. VAROVÁNÍ OBJ_BUCH-428-002.book Page 104 Wednesday, November 12, 2008 3:21 PMČesky | 105 Bosch Power Tools 1 609 929 N92 | (12.11.08) d) Než elektronářadí zapnete, odstraňte seřizovací nástroje nebo šroubováky. Nástroj nebo klíč, který se nachází v otá- čivém dílu stroje, může vést k poranění. e) Vyvarujte se abnormálního držení těla. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektro- nářadí v neočekávaných situacích lépe kontrolovat. f) Noste vhodný oděv. Nenoste žádný volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte daleko od pohybují- cích se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohy- bujícími se díly. g) Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připo- jeny a správně použity. Použití odsávání prachu může snížit ohrožení prachem.

4) Svědomité zacházení a používání

elektronářadí a) Stroj nepřetěžujte. Pro svou práci použijte k tomu určené elektronářadí. S vhodným elektronářadím budete pracovat v udané oblasti výkonu lépe a bezpečněji. b) Nepoužívejte žádné elektronářadí, jehož spínač je vadný. Elektronářadí, které nelze zapnout či vypnout je nebezpečné a musí se opravit. c) Než provedete seřízení stroje, výměnu dílů příslušenství nebo stroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektronářadí. d) Uchovávejte nepoužívané elektronářadí mimo dosah dětí. Nenechte stroj použí- vat osobám, které se strojem nejsou seznámeny nebo nečetly tyto pokyny. Elektronářadí je nebezpečné, je-li používáno nezkušenými osobami. e) Pečujte o elektronářadí svědomitě. Zkontrolujte, zda pohyblivé díly stroje bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že je omezena funkce elektronářadí. Poškozené díly nechte před nasazením stroje opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektronářadí. f) Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se lehčeji vést. g) Používejte elektronářadí, příslušenství, nasazovací nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektronářadí pro jiné než určující použití může vést k nebezpečným situacím.

a) Nechte Vaše elektronářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost stroje zůstane zachována. Bezpečnostní upozornění pro brusky f Elektronářadí používejte pouze pro suché broušení. Vniknutí vody do elektrického stroje zvyšuje riziko elektrického úderu. f Pozor, nebezpečí požáru! Zabraňte přehřátí broušeného materiálu a brusky. Před pracovními přestávkami vždy vyprázdněte nádobu s prachem. Brusný prach v prachovém sáčku, mikrofiltru, papírovém sáčku (nebo ve filtračním sáčku popř. filtru vysavače) se může za nepříznivých podmínek jako je odlet jisker při broušení kovů, samovznítit. Zvláštní nebezpečí vzniká, je-li brusný prach smíchán se zbytky polyuretanů nebo jinými chemickými látkami a broušený materiál je po dlouhé práci horký. f Zajistěte obrobek. Obrobek pevně uchycený upínacím přípravkem nebo svěrákem je držen bezpečněji než Vaší rukou. f Udržujte své pracovní místo čisté. Směsi materiálů jsou obzvlášť škodlivé. Prach lehkých kovů může hořet nebo explodovat. f Nepoužívejte elektronářadí s poškozeným kabelem. Pokud se kabel během práce poškodí, pak se jej nedotýkejte a vytáhněte síťovou zástrčku. Poškozené kabely zvyšují riziko elektrického úderu. OBJ_BUCH-428-002.book Page 105 Wednesday, November 12, 2008 3:21 PM106 | Česky 1 609 929 N92 | (12.11.08) Bosch Power Tools Funkční popis Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úraz elek- trickým proudem, požár a/nebo těžká poranění. Vyklopte prosím odklápěcí stranu se zobrazením stroje a nechte tuto stranu během čtení návodu k obsluze otevřenou. Určující použití Elektronářadí je určeno pro suché broušení a leštění dřeva, umělé hmoty, kovu, stěrkových hmot a též lakovaných povrchů. Je zvláště vhodné pro profily, kouty nebo těžko přístupná místa. Zobrazené komponenty Číslování zobrazených komponent se vztahuje na zobrazení elektronářadí na grafické straně. 1 Spínač 2 Nastavovací kolečko předvolby počtu kmitů 3 Výfukové hrdlo 4 Brusný list* 5 Brusná deska 6 SDS-přesouvač pro odjištění brusné desky 7 Odsávací hadice* 8 Lamelový brusný nástavec* 9 Brusný list pro brusný jazyk* 10 Brusný jazyk, plochý* 11 Brusný jazyk, oválný* *Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušen- ství naleznete v našem programu příslušenství. Technická data Informace o hluku a vibracích Měřené hodnoty byly zjištěny podle EN 60745. Hodnocená hladina akustického tlaku A stroje činí typicky 80 dB(A). Nepřesnost K=3 dB. Hladina hluku může při práci překročit 80 dB(A). Noste ochranu sluchu! Celková hodnota vibrací (vektorový součet tří os) zjištěna podle EN 60745: Hodnota emise vibrací a

, nepřesnost K=1,5m/s

V těchto pokynech uvedená úroveň vibrací byla změřena podle měřících metod normovaných v EN 60745 a může být použita pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi. Uvedená úroveň vibrací reprezentuje hlavní použití elektronářadí. Pokud ovšem bude elektronářadí nasazeno pro jiná použití, s odlišnými nasazovacími nástroji nebo s nedostatečnou údržbou, může se úroveň vibrací lišit. To může zatíženi vibracemi po celou pracovní dobu zřetelně zvýšit. Deltabruska GDA 280 E Professional Objednací číslo 0 601 294 7.. Jmenovitý příkon W 280 Otáčky naprázdno min

6500 – 9500 Počet kmitů při volnoběhu min

13000 – 19000 Rozměr mezi rohy brusného listu mm 94 Průměr oscilační kružnice mm 2,0 Hmotnost podle EPTA-Procedure 01/2003 kg 1,1 Třída ochrany /II Údaje platí pro jmenovité napětí [U] 230/240 V. Při nižších napětích a provedení specifických pro jednotlivé země se tyto údaje mohou lišit.Dbejte prosím objednacího čísla na typovém štítku Vašeho elektronářadí. Obchodní označení jednotlivých elektronářadí se mohou měnit. OBJ_BUCH-428-002.book Page 106 Wednesday, November 12, 2008 3:21 PMČesky | 107 Bosch Power Tools 1 609 929 N92 | (12.11.08) Pro přesný odhad zatížení vibracemi by měly být zohledněny i doby, v nichž je stroj vypnutý nebo sice běží, ale fakticky není nasazen. To může zatíženi vibracemi po celou pracovní dobu zřetelně zredukovat. Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací jako např.: údržba elektronářadí a nasazovacích nástrojů, udržování teplých rukou, organizace pracovních procesů. Prohlášení o shodě Prohlašujeme v plné naší zodpovědnosti, že v odstavci „Technická data“ popsaný výrobek je v souladu s následujícími normami nebo normativními dokumenty: EN 60745 podle ustanovení směrnic 2004/108/ES, 98/37/ES (do

Montáž f Před každou prací na elektronářadí vytáh- něte zástrčku ze zásuvky. Odsávání prachu/třísek f Prach materiálů jako olovoobsahující nátěry, některé druhy dřeva, minerálů a kovu mohou být zdraví škodlivé. Kontakt s prachem nebo vdechnutí mohou vyvolat alergické reakce a/nebo onemocnění dýchacích cest obsluhy nebo v blízkosti se nacházejících osob. Určitý prach jako dubový nebo bukový prach je pokládán za karcinogenní, zvláště ve spojení s přídavnými látkami pro ošetření dřeva (chromát, ochranné prostředky na dřevo). Materiál obsahující azbest smějí opracovávat pouze specialisté. – Pokud možno používejte odsávání prachu. – Pečujte o dobré větrání pracovního prostoru. – Je doporučeno nosit ochrannou dýchací masku s třídou filtru P2. Dbejte ve Vaší zemi platných předpisů pro opracovávané materiály. Externí odsávání (viz obr. A) Nastrčte odsávací hadici 7 na výfukové hrdlo 3. Odsávací hadici 7 spojte s vysavačem prachu. Přehled přípojek na různé vysavače naleznete na začátku tohoto návodu k obsluze. Vysavač musí být vhodný pro opracovávaný materiál. Při odsávání obzvlášť zdraví škodlivého, karcino- genního nebo suchého prachu použijte speciální vysavač. Výměna brusného listu (viz obr. B) Před nasazením nového brusného listu odstraňte z brusné desky 5 nečistoty a prach, např. štětcem. Pro zaručení optimálního odsávání dbejte na to, aby děrování brusného listu souhlasilo s otvory v brusné desce. Brusná deska 5 je vybavena tkaninou suchého zipu, pomocí níž mohou být brusné listy se suchým zipem rychle a jednoduše upevněny. Tkaninu suchého zipu brusné desky 5 před nasazením brusného listu 4 vyklepejte, aby bylo umožněno optimální přilnutí. Brusný list 4 přiložte v jedné přímce na jedné straně brusné desky 5, poté brusný list položte na brusnou desku a pevně jej přitlačte. Pro odejmutí brusného listu 4 jej uchopte na jednom rohu a stáhněte z brusné desky 5. Brusná příslušenství jako rouno či leštící plsť se upevňují na brusnou desku stejným způsobem. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-428-002.book Page 107 Wednesday, November 12, 2008 3:21 PM108 | Česky 1 609 929 N92 | (12.11.08) Bosch Power Tools Volba brusného listu Podle opracovávaného materiálu a požadovaného úběru povrchu jsou k dispozici různé brusné listy: K dodatečnému opracování, popř. leštění zejména kovu a kamene použijte rouno či leštící plsť. Podle požadované kvality povrchu jsou k dispozici různé druhy rouna, resp. leštící plsti. Výměna brusné desky (viz obr. C) n SDS přesouvač pro odjištění brusné desky 6 přesuňte až na doraz vpravo. o Sejměte brusnou desku 5. p Zaveďte brusnou desku 5 zespoda proti upnutí brusné desky a pevně ji zatlačte. q SDS přesouvač pro odjištění brusné desky 6 přesuňte až na doraz vlevo. Je-li například přední roh brusného listu opotřebovaný, lze též brusnou desku sejmout a – o 120° otočenou – opět nasadit. Zvláštní brusné desky Dodávanou brusnou desku 5 můžete vyměnit za zvláštní brusné desky, jež jsou k dostání jako příslušenství. Montáž zvláštní brusné desky se děje adekvátně podle výměny dodávané brusné desky. Nasazení a odejmutí příslušných brusných listů se děje adekvátně podle výměny původních brusných listů. Lamelový brusný nástavec (viz obr. D) Použití lamelového brusného nástavce 8 Vám umožní opracování na zvlášť těžce přístupných místech, jako např. lamely oken, skříní či dveří. Brusný jazyk, plochý (viz obr. E) Plochý brusný jazyk 10 Vám umožní opracování úzkých štěrbin a těsných prostorů. Brusný jazyk, oválný (viz obr. F) Oválný brusný jazyk 11 Vám umožní opracování zaoblení a dutých těles nebo uvnitř klenutých ploch, jako například na nábytku, zábradlí nebo topných tělesech. Provoz Uvedení do provozu f Dbejte síťového napětí! Napětí zdroje prou- du musí souhlasit s údaji na typovém štítku elektronářadí. Elektronářadí označené 230 V smí být provozováno i na 220 V. Zapnutí – vypnutí K uvedení elektronářadí do provozu posuňte spínač 1 vpřed do polohy „I“. K vypnutí elektronářadí posuňte spínač 1 vzad do polohy „0“. Předvolba počtu kmitů Pomocí nastavovacího kolečka předvolby počtu kmitů 2 můžete předvolit požadovaný počet kmitů i během provozu. Potřebný počet kmitů je závislý na materiálu a pracovních podmínkách a lze jej zjistit praktickými zkouškami. Zrnitost K opracování veškerých dřevěných materiálů 40—240 K předbroušení např. drsných, nehoblovaných trámů a prken hrubý 40, 60 K rovinnému broušení a ke srovnání malých nerovností střední 80, 100,

Ke konečnému a jemnému broušení tvrdého dřeva jemný 180, 240 K opracování barevných a lakovaných vrstev popř. podkladů jako jsou plniva a tmely 40—320 K odbroušení barvy hrubý 40, 60 K broušení napouštěcích barev střední 80, 100,

Ke konečnému broušení podkladů pro lakování jemný 180, 240, 320 OBJ_BUCH-428-002.book Page 108 Wednesday, November 12, 2008 3:21 PMČesky | 109 Bosch Power Tools 1 609 929 N92 | (12.11.08) Pracovní pokyny f Počkejte, až se stroj zastaví, než jej odložíte. Výkon úběru při broušení je určen hlavně volbou brusného listu a též předvoleným počtem kmitů. Pouze bezvadné brusné listy dávají dobrý brusný výkon a šetří elektronářadí. Dbejte na rovnoměrný přítlak, abyste zvýšili životnost brusných papírů. Nadměrné zvýšení přítlaku nevede k vyššímu brusného výkonu, ale k silnějšímu opotřebení elektronářadí a brusného listu. K bodově přesnému broušení koutů, hran a těžko přístupných míst můžete pracovat i jen s špičkou nebo krajem brusné desky. Brusný list, který byl použit pro kov, už nepouží- vejte pro jiné materiály. Používejte pouze originální brusné příslušenství Bosch. Údržba a servis Údržba a čištění f Před každou prací na elektronářadí vytáh- něte zástrčku ze zásuvky. f Udržujte elektronářadí a větrací otvory čisté, abyste pracovali dobře a bezpečně. Pokud dojde i přes pečlivou výrobu a náročné kontroly k poruše stroje, svěřte provedení opravy autorizovanému servisnímu středisku pro elektronářadí firmy Bosch. Při všech dotazech a objednávkách náhradních dílů nezbytně prosím uvádějte 10-místné objed- nací číslo podle typového štítku elektronářadí. Zákaznická a poradenská služba Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Vašeho výrobku a též k náhradním dílům. Technické výkresy a informace k náhradním dílům naleznete i na: www.bosch-pt.com Tým poradenské služby Bosch Vám rád pomůže při otázkách ke koupi, používání a nastavení výrobků a příslušenství. Czech Republic Robert Bosch odbytová s.r.o. Bosch Service Center PT K Vápence 1621/16 692 01 Mikulov Tel.: +420 (519) 305 700 Fax: +420 (519) 305 705 E-Mail: servis.naradi@cz.bosch.com www.bosch.cz Zpracování odpadů Elektronářadí, příslušenství a obaly by měly být dodány k opětovnému zhodnocení nepoškozují- címu životní prostředí. Pouze pro země EU: Nevyhazujte elektronářadí do domovního odpadu! Podle evropské směrnice 2002/96/ES o starých elektrických a elektronických zařízeních a jejím prosazení v národních zákonech musí být neupotřebitelné elektronářadí rozebrané shromážděno a dodáno k opětovnému zhodnocení nepoškozujícímu životní prostředí. Změny vyhrazeny. OBJ_BUCH-428-002.book Page 109 Wednesday, November 12, 2008 3:21 PM110 | Slovensky 1 609 929 N92 | (12.11.08) Bosch Power Tools
