BRUKSANVISNING GDA 280 E Professional BOSCH

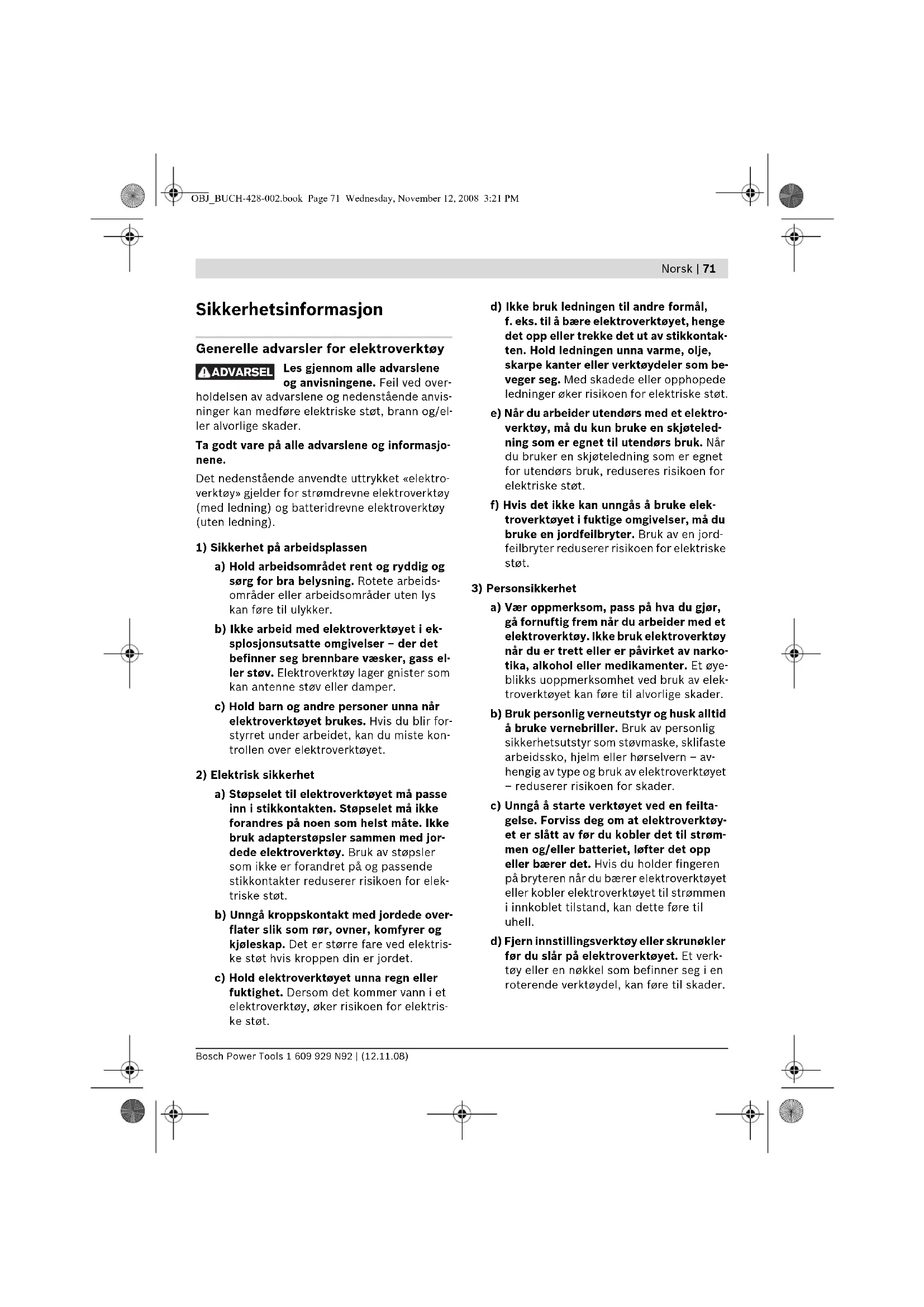

Sikkerhetsinformasjon Generelle advarsler for elektroverktøy Les gjennom alle advarslene og anvisningene. Feil ved over- holdelsen av advarslene og nedenstående anvis- ninger kan medføre elektriske støt, brann og/el- ler alvorlige skader. Ta godt vare på alle advarslene og informasjo- nene. Det nedenstående anvendte uttrykket «elektro- verktøy» gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

1) Sikkerhet på arbeidsplassen

a) Hold arbeidsområdet rent og ryddig og sørg for bra belysning. Rotete arbeids- områder eller arbeidsområder uten lys kan føre til ulykker. b) Ikke arbeid med elektroverktøyet i ek- splosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass el- ler støv. Elektroverktøy lager gnister som kan antenne støv eller damper. c) Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir for- styrret under arbeidet, kan du miste kon- trollen over elektroverktøyet.

2) Elektrisk sikkerhet

a) Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jor- dede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elek- triske støt. b) Unngå kroppskontakt med jordede over- flater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektris- ke støt hvis kroppen din er jordet. c) Hold elektroverktøyet unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektris- ke støt. d) Ikke bruk ledningen til andre formål, f. eks. til å bære elektroverktøyet, henge det opp eller trekke det ut av stikkontak- ten. Hold ledningen unna varme, olje, skarpe kanter eller verktøydeler som be- veger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt. e) Når du arbeider utendørs med et elektro- verktøy, må du kun bruke en skjøteled- ning som er egnet til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt. f) Hvis det ikke kan unngås å bruke elek- troverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jord- feilbryter reduserer risikoen for elektriske støt.

a) Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trett eller er påvirket av narko- tika, alkohol eller medikamenter. Et øye- blikks uoppmerksomhet ved bruk av elek- troverktøyet kan føre til alvorlige skader. b) Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, sklifaste arbeidssko, hjelm eller hørselvern – av- hengig av type og bruk av elektroverktøyet – reduserer risikoen for skader. c) Unngå å starte verktøyet ved en feilta- gelse. Forviss deg om at elektroverktøy- et er slått av før du kobler det til strøm- men og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell. d) Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verk- tøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til skader. ADVARSEL OBJ_BUCH-428-002.book Page 71 Wednesday, November 12, 2008 3:21 PM72 | Norsk 1 609 929 N92 | (12.11.08) Bosch Power Tools e) Unngå en unormal kroppsholdning. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner. f) Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår, tøy og han- sker unna deler som beveger seg. Løst- sittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. g) Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug redu- serer farer på grunn av støv.

4) Omhyggelig bruk og håndtering av elektro-

verktøy a) Ikke overbelast verktøyet. Bruk et elek- troverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sik- rere i det angitte effektområdet. b) Ikke bruk elektroverktøy med defekt på-/av-bryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. c) Trekk støpselet ut av stikkontakten og/eller fjern batteriet før du utfører inn- stillinger på elektroverktøyet, skifter til- behørsdeler eller legger maskinen bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet. d) Elektroverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er far- lige når de brukes av uerfarne personer. e) Vær nøye med vedlikeholdet av elektro- verktøyet. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket el- ler skadet, slik at dette innvirker på elek- troverktøyets funksjon. La disse skade- de delene repareres før elektroverktøyet brukes. Dårlig vedlike- holdte elektroverktøy er årsaken til mange uhell. f) Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er let- tere å føre. g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner.

a) Elektroverktøyet ditt skal alltid kun re- pareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opp- rettholdes verktøyets sikkerhet. Sikkerhetsinformasjoner for slipemas- kiner f Bruk elektroverktøyet kun til tørrsliping. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt. f OBS! Brannfare! Unngå at slipematerialet og sliperen overopphetes. Tøm støvbehol- deren alltid før arbeidspauser. Slipestøv i støvposen, mikrofilteret, papirposen (eller i filterposen hhv. filteret til støvsugeren) kan antennes ved ugunstige vilkår som gnistsprut ved sliping av metaller. Det er spesielt farlig hvis slipestøvet er blandet med lakk-, polyu- retanrester eller andre kjemiske stoffer og slipematerialet er varmt etter lang tids ar- beid. f Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden. f Hold arbeidsplassen ren. Materialblandinger er spesielt farlige. Lettmetallstøv kan brenne eller eksplodere. f Bruk aldri elektroverktøyet med skadet led- ning. Ikke berør den skadede ledningen og trekk støpselet ut hvis ledningen skades i løpet av arbeidet. Med skadet ledning øker risikoen for elektriske støt. OBJ_BUCH-428-002.book Page 72 Wednesday, November 12, 2008 3:21 PMNorsk | 73 Bosch Power Tools 1 609 929 N92 | (12.11.08) Funksjonsbeskrivelse Les gjennom alle advarslene og an- visningene. Feil ved overholdelsen av advarslene og nedenstående an- visninger kan medføre elektriske støt, brann og/eller alvorlige ska- der. Brett ut utbrettssiden med bildet av maskinen, og la denne siden være utbrettet mens du leser bruksanvisningen. Formålsmessig bruk Elektroverktøyet er beregnet til tørr sliping og polering av tre, kunststoff, metall, sparkelmasse og lakkerte overflater. Det er særskilt egnet til bruk på profiler, i hjørner eller på dårlig tilgjen- gelige steder. Illustrerte komponenter Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustra- sjonssiden. 1 På-/av-bryter 2 Stillhjul svingtallforvalg 3 Utblåsingsstuss 4 Slipeskive* 5 Slipesåle 6 SDS-skyveelement til opplåsing av slipeplaten 7 Avsugslange* 8 Lamellslipeforsats* 9 Slipeskive for slipetunge* 10 Slipetunge, flat* 11 Slipetunge, oval* *Illustrert eller beskrevet tilbehør inngår ikke i stan- dard-leveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram. Tekniske data Støy-/vibrasjonsinformasjon Måleverdier funnet i henhold til EN 60745. Det typiske A-bedømte lydtrykknivået for maski- nen er 80 dB(A). Usikkerhet K=3 dB. Støynivået ved arbeid kan overskride 80 dB(A). Bruk hørselvern! Totale svingningsverdier (vektorsum fra tre ret- ninger) beregnet jf. EN 60745: Svingningsemisjonsverdi a

Vibrasjonsnivået som er angitt i disse anvisnin- gene er målt iht. en målemetode som er standar- disert i EN 60745 og kan brukes til sammenlig- ning av elektroverktøy med hverandre. Den egner seg til en foreløbig vurdering av sving- ningsbelastningen. Det angitte svingningsnivået representerer de hovedsakelige anvendelsene til elektroverktøy- et. Men hvis elektroverktøyet brukes til andre anvendelser, med avvikende innsatsverktøy eller utilstrekkelig vedlikehold, kan svingningsnivået avvike. Dette kan føre til en tydelig øking av svingningsbelastningen over hele arbeidstids- rommet. Deltasliper GDA 280 E Professional Produktnummer

13000 – 19000 Slipeskivens kantmål mm 94 Svingkretsdiameter mm 2,0 Vekt tilsvarende EPTA-Procedure 01/2003 kg 1,1 Beskyttelsesklasse /II Informasjonene gjelder for nominell spenning [U] 230/240 V. Ved lavere spenning og på visse nasjonale modeller kan disse informasjonene variere noe.Legg merke til produktnummeret på typeskiltet til elek-troverktøyet ditt. Handelsbetegnelsene for de enkelte elektroverktøyene kan variere. OBJ_BUCH-428-002.book Page 73 Wednesday, November 12, 2008 3:21 PM74 | Norsk 1 609 929 N92 | (12.11.08) Bosch Power Tools Til en nøyaktig vurdering av svingningsbelastnin- gen skal det også tas hensyn til de tidene maski- nen er slått av eller går, men ikke virkelig brukes. Dette kan tydelig redusere svingningsbelastnin- gen over hele arbeidstidsrommet. Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot svingningenes virkning, som for eksempel: Vedlikehold av elektroverktøy og inn- satsverktøy, holde hendene varme, organisere arbeidsforløpene. Samsvarserklæring Vi erklærer som eneansvarlig at produktet som beskrives under «Tekniske data» stemmer over- ens med følgende normer eller normative doku- menter: EN 60745 jf. bestemmelsene i direktive- ne 2004/108/EF, 98/37/EF (frem til

Montering f Før alle arbeider på elektroverktøyet utfø- res må støpselet trekkes ut av stikkontak- ten. Støv-/sponavsuging f Støv fra materialer som blyholdig maling, no- en tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller ån- dedrettssykdommer hos brukeren eller per- soner som befinner seg i nærheten. Visse typer støv som eik- eller bøkstøv gjel- der som kreftfremkallende, spesielt i kombi- nasjon med tilsetningsstoffer til trebearbei- delse (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk. – Bruk helst et støvavsug. – Sørg for god ventilasjon av arbeidsplas- sen. – Det anbefales å bruke en støvmaske med filterklasse P2. Følg ditt lands gyldige forskrifter for de mate- rialene som skal bearbeides. Ekstern avsuging (se bilde A) Sett avsugslangen 7 på utblåsningsstussen 3. Forbind avsugslangen 7 med en støvsuger. En oversikt over tilkobling til forskjellige støvsugere finner du på begynnelsen av denne bruksanvis- ningen. Støvsugeren må være egnet til materialet som skal bearbeides. Ved avsuging av spesielt helsefarlig, kreftfrem- kallende eller tørt støv må du bruke en spesial- støvsuger. Utskifting av slipeskiven (se bilde B) Fjern smuss og støv fra Slipesålen før du setter på en ny slipeskive 5, f. eks. med en pensel. For å sikre en optimal støvavsuging må du passe på at utstansingene på slipeskiven passer over- ens med boringene på slipesålen. Slipesålen 5 er utstyrt med en borrelåsoverflate, slik at slipeskiver med borrelås kan festes på en hurtig og enkel måte. Bank borrelåsen til slipesålen 5 ut før du setter på en slipeskive 4, slik at den festes så godt som mulig. Sett slipeskiven 4 kant i kant på en side av slipe- sålen 5, legg slipeskiven deretter på slipesålen og trykk den godt fast. Til fjerning av slipeskiven 4 tar du tak i en spiss og trekker den av fra slipesålen 5. Slipetilbehør som filt/polerfilt festes på samme måte på slipesålen. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-428-002.book Page 74 Wednesday, November 12, 2008 3:21 PMNorsk | 75 Bosch Power Tools 1 609 929 N92 | (12.11.08) Valg av slipeskive Avhengig av materialet som skal bearbeides og ønsket slipegrad finnes det forskjellige typer sli- pepapir: Til etterarbeiding hhv. polering spesielt av me- tall og stein bruker du filt/polerfilt. Avhengig av ønsket overflatekvalitet for arbeids- stykket må du bruke forskjellige filttyper hhv. polerfilt. Utskifting av slipesålen (se bilde C) n Skyv SDS-skyveren til opplåsing av slipepla- ten 6 helt inn mot høyre. o Ta av slipeplaten 5. p Før slipeplaten 5 nedenfra inn mot slipepla- tefestet og trykk den godt på. q Skyv SDS-skyveren til opplåsing av slipepla- ten 6 helt inn mot venstre. Hvis for eksempel den fremre spissen til slipe- skiven er slitt, kan også hele slipeplaten tas av og – settes inn dreid 120 grader. Spesial-Slipesåler Du kan skifte ut den medleverte Slipesålen 5 mot en spesial-Slipesåle som fås kjøpt som til- behør. Montering av spesial-Slipesålen utføres på sam- me måte som ved utskifting av Slipesålen. Montering og demontering av den aktuelle slipe- skiven utføres på samme måte som ved utskif- ting av original-slipeskiven. Lamellslipeforsats (se bilde D) Bruk av lamellslipeforsatsen 8 muliggjør bear- beidelse av spesielt dårlig tilgjengelige steder, f. eks. lameller på vinduer, skap eller dører. Slipetunge, flat (se bilde E) Den flate slipetungen 10 muliggjør en bearbei- delse av smale slisser og trange mellomrom. Slipetunge, oval (se bilde F) Den ovale slipetungen 11 muliggjør en bearbei- delse av runde deler og hule legemer eller av innoverbuede flater som for eksempel på mø- bler, rekkverk eller radiatorer. Bruk Igangsetting f Ta hensyn til strømspenningen! Spenningen til strømkilden må stemme overens med an- givelsene på elektroverktøyets typeskilt. Elektroverktøy som er merket med 230 V kan også brukes med 220 V. Inn-/utkobling Til igangsetting av elektroverktøyet skyver du på-/av-bryteren 1 fremover til posisjon «I». For å slå av elektroverktøyet skyver du på-/av- bryteren 1 bakover til posisjon «0». Forhåndsinnstilling av svingtall Med stillhjulet for svingtallforvalg 2 kan du for- håndsinnstille nødvendig svingtall også i løpet av driften. Det nødvendige svingtallet er avhengig av mate- riale og arbeidsvilkårene og kan finnes frem til praktiske forsøk. Korning Til bearbeidelse av alle trematerialer 40—240 Til forsliping av f. eks. rue, uhøvlede bjelker og bord grov 40, 60 Til plansliping og utjev- ning av små ujevnheter middels 80, 100,

Til ferdig- og finsliping av hardt tre fin 180, 240 Til bearbeidelse av ma- ling-/lakksjikt hhv. grun- ning som fyllstoff og sparkelmasse 40—320 Til avsliping av maling grov 40, 60 Til sliping av forhåndsma- ling middels 80, 100,

Til siste sliping av grunn- maling før lakkering fin 180, 240, 320 OBJ_BUCH-428-002.book Page 75 Wednesday, November 12, 2008 3:21 PM76 | Norsk 1 609 929 N92 | (12.11.08) Bosch Power Tools Arbeidshenvisninger f Vent til elektroverktøyet er stanset helt før du legger det ned. Slipeeffekten avgjøres mest av typen slipeskive og valgt svingtall. Kun feilfrie slipeskiver gir bra slipeeffekt og skå- ner elektroverktøyet. Pass på jevnt presstrykk, for å øke levetiden til slipeskivene. En stor øking av presstrykket fører ikke til en høyere slipeeffekt, men til en sterkere slitasje av elektroverktøyet og slipeskiven. Til en punkt-nøyaktig sliping av hjørner, kanter og områder som er vanskelig tilgjengelige kan du også arbeide med spissen eller en kant på sli- pesålen. En slipeskive som ble brukt til bearbeidelse av metall, må ikke lenger brukes til andre materia- ler. Bruk kun originalt Bosch slipetilbehør. Service og vedlikehold Vedlikehold og rengjøring f Før alle arbeider på elektroverktøyet utfø- res må støpselet trekkes ut av stikkontak- ten. f Hold elektroverktøyet og ventilasjonsspal- tene alltid rene, for å kunne arbeide bra og sikkert. Hvis elektroverktøyet til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, må reparasjonen utføres av et autorisert serviceverksted for Bosch-elektroverktøy. Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på elektroverktøyets typeskilt. Kundeservice og kunderådgivning Kundeservice hjelper deg ved spørsmål om re- parasjon og vedlikehold av produktet ditt og re- servedelene. Deltegninger og informasjoner om reservedeler finner du også under: www.bosch-pt.com Bosch-kundeservice er gjerne til hjelp ved spørs- mål om kjøp, bruk og innstilling av produkter og tilbehør. Norsk Robert Bosch AS Postboks 350 1402 Ski Tel: + 47 (6487) 89 50 Faks: + 47 (6487) 89 55 Deponering Elektroverktøy, tilbehør og emballasje må leve- res inn til miljøvennlig gjenvinning. Kun for EU-land: Ikke kast elektroverktøy i vanlig søppel! Jf. det europeiske direktivet 2002/96/EF vedr. gamle elektris- ke og elektroniske apparater og tilpassingen til nasjonale lover må gammelt elektroverktøy som ikke lenger kan brukes samles inn og leveres inn til en miljø- vennlig resirkulering. Rett til endringer forbeholdes. OBJ_BUCH-428-002.book Page 76 Wednesday, November 12, 2008 3:21 PMSuomi | 77 Bosch Power Tools 1 609 929 N92 | (12.11.08)
