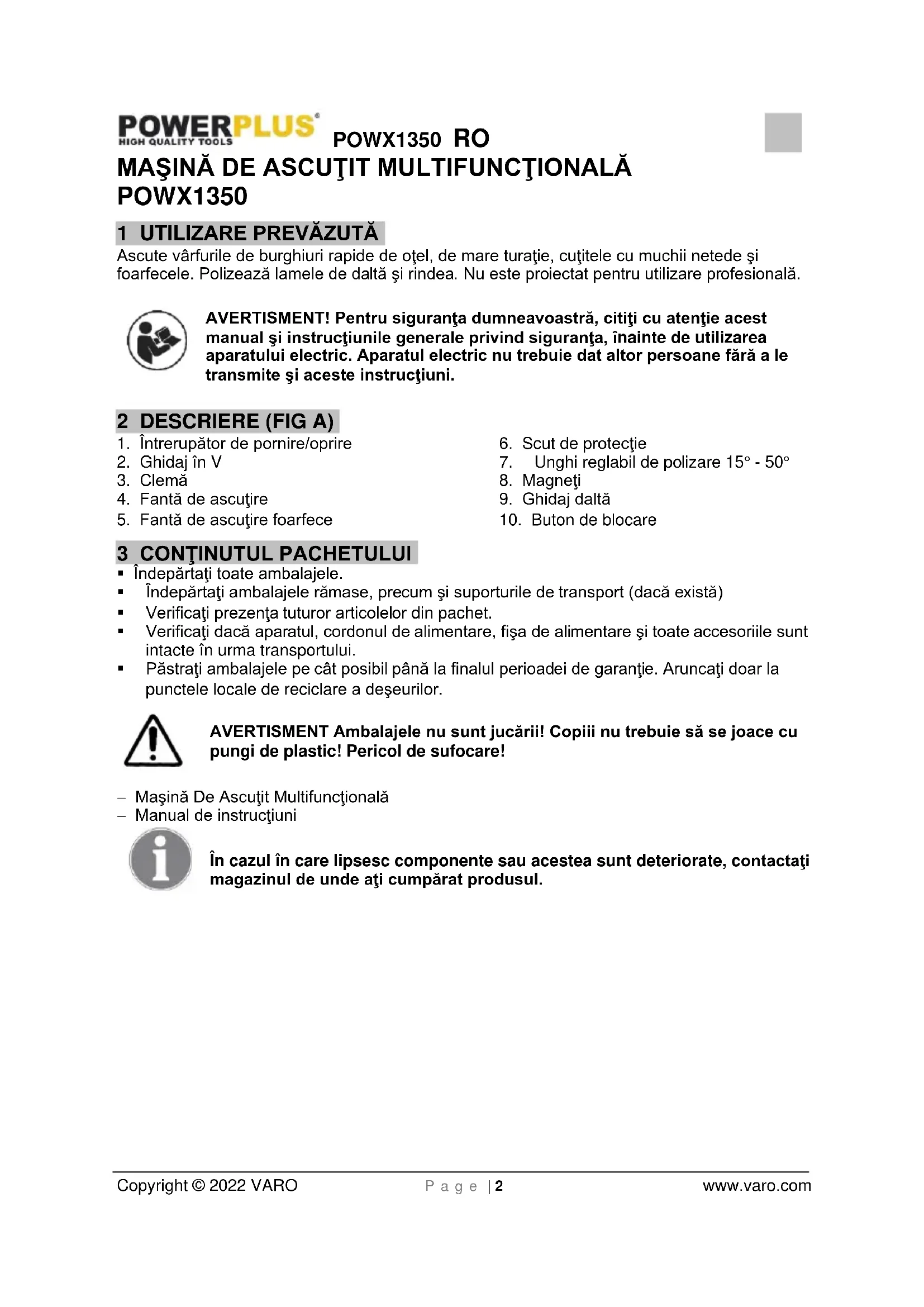

MANUAL DE UTILIZARE POWX1350 PowerPlus

5.4 Folosirea şi întreţinerea aparatului electric ........................................................... 4

Ascute vârfurile de burghiuri rapide de oţel, de mare turaţie, cuţitele cu muchii netede şi foarfecele. Polizează lamele de daltă şi rindea. Nu este proiectat pentru utilizare profesională. AVERTISMENT! Pentru siguranţa dumneavoastră, citiţi cu atenţie acest manual şi instrucţiunile generale privind siguranţa, înainte de utilizarea aparatului electric. Aparatul electric nu trebuie dat altor persoane fără a le transmite şi aceste instrucţiuni. 2 DESCRIERE (FIG A)

1. Întrerupător de pornire/oprire

4. Fantă de ascuţire

5. Fantă de ascuţire foarfece

6. Scut de protecţie

• Îndepărtaţi toate ambalajele.

• Îndepărtaţi ambalajele rămase, precum şi suporturile de transport (dacă există)

• Verificaţi prezenţa tuturor articolelor din pachet.

• Verificaţi dacă aparatul, cordonul de alimentare, fişa de alimentare şi toate accesoriile sunt intacte în urma transportului.

• Păstraţi ambalajele pe cât posibil până la finalul perioadei de garanţie. Aruncaţi doar la punctele locale de reciclare a deşeurilor. AVERTISMENT Ambalajele nu sunt jucării! Copiii nu trebuie să se joace cu pungi de plastic! Pericol de sufocare! − Maşină De Ascuţit Multifuncţională − Manual de instrucţiuni În cazul în care lipsesc componente sau acestea sunt deteriorate, contactaţi magazinul de unde aţi cumpărat produsul.POWX1350 RO Copyright © 2022 VARO P a g e | 3 www.varo.com 4 SIMBOLURI În acest manual şi sau pe maşină se folosesc următoarele simboluri:

Semnifică risc de rănire sau de deteriorare a sculei.

În conformitate cu cerinţele esenţiale ale Directivelor europene.

Citiţi manualul înainte de utilizare.

Purtaţi întotdeauna ochelari de protecţie.

Clasa II - Aparatul este dublu izolat; Firele de împământare nu sunt prin urmare necesare.

Purtaţi întotdeauna mănuşi de protecţie.

Produsele electrice nu trebuie eliminate împreună cu gunoiul menajer.

ELECTRIC Citiţi toate avertismentele de siguranţă şi toate instrucţiunile. Nerespectarea avertismentelor şi instrucţiunilor poate duce la electrocutare, incendiu şi/sau rănirea gravă. Păstraţi toate avertismentele de siguranţă şi instrucţiunile pentru consultare ulterioară. Termenul "aparat electric" folosit în cadrul avertismentelor de siguranţă se referă atât la aparatul alimentat de la priză (prin cablul de alimentare), cât şi la aparatul alimentat cu baterii (fără fir).

• Spaţiul de lucru trebuie să fie curat şi bine iluminat. Spaţiile dezordonate şi întunecate favorizează accidentele.

• Nu utilizaţi aparatele electrice în spaţii cu atmosferă potenţial explozivă, cum ar fi în prezenţa lichidelor inflamabile, a gazelor sau a prafului. Aparatele electrice produc scântei care pot aprinde praful sau gazele.

• Atunci când lucraţi cu aparatul electric, nu lăsaţi copiii şi alţi privitori să se apropie de spaţiul de lucru. Distragerea atenţiei vă poate face să pierdeţi controlul aparatului.

5.2 Siguranţa electrică

Verificaţi întotdeauna dacă alimentarea de la reţea corespunde cu tensiunea de pe plăcuţa indicatoare a caracteristicilor.

• Ştecărele aparatului electric trebuie să se potrivească la priză. Nu modificaţi în niciun fel ştecărul. Nu folosiţi niciun fel de fişe de adaptare pentru aparatele electrice cu împământare. Ştecărele şi prizele nemodificate reduc riscul de electrocutare mortală.

• Evitaţi contactul cu suprafeţe împământate, cum ar fi ţevile, radiatoarele, aparatele de gătit sau frigiderele. Există risc crescut de electrocutare mortală în cazul în care corpul dumneavoastră face contact cu solul.

• Nu expuneţi aparatul electric la intemperii sau la medii cu umezeală. Riscul de electrocutare mortală creşte în cazul în care apa pătrunde în interiorul aparatului electric.

• Nu deterioraţi cablul. Nu folosiţi niciodată cablul pentru a transporta, trage sau scoate din priză aparatul electric. Păstraţi cablul ferit de căldură, ulei, margini ascuţite sau piese în mişcare. Cablurile deteriorate sau încâlcite cresc riscul de electrocutare mortală.POWX1350 RO Copyright © 2022 VARO P a g e | 4 www.varo.com

• Când aparatul electric funcţionează în exterior, folosiţi un prelungitor adecvat folosirii în exterior. Folosirea unui prelungitor adecvat folosirii la exterior reduce riscul de electrocutare mortală.

• Dacă trebuie folosit aparatul electric în medii umede, folosiţi un o priză protejată cu disjunctor bipolar. Folosirea unui disjunctor polar reduce riscul de electrocutare mortală.

5.3 Siguranţa personală

• Aveţi grijă la ce lucraţi şi folosiţi-vă simţul practic atunci când lucraţi cu aparatul electric. Nu folosiţi un aparat electric atunci când sunteţi obosit sau sub influenţa drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenţie în timpul lucrului cu aparatul electric poate duce la rănirea gravă.

• Folosiţi echipament de siguranţă. Purtaţi întotdeauna elemente de protecţie pentru ochi. Echipamentul de siguranţă, cum ar fi masca de praf, încălţămintea de siguranţă împotriva alunecării, casca dură sau protecţiile auditive, reduce rănirile.

• Evitaţi pornirea accidentală. Asiguraţi-vă că întrerupătorul se află în poziţia deconectată înainte de a băga aparatul în priză. Transportul aparatelor electrice având degetul pe întrerupător sau alimentarea de la sursă a aparatelor electrice care au întrerupătorul în poziţia de pornire favorizează accidentele.

• Îndepărtaţi orice sculă de reglare sau cheie de piuliţe înainte de a porni aparatul electric. O cheie de piuliţe sau altă cheie lăsate prinse de o piesă rotativă a aparatului electric poate la rănirea dumneavoastră.

• Nu vă întindeţi. Trebuie să aveţi permanent sprijin şi echilibru. Acest lucru permite un control mai bun al aparatului electric în situaţii neprevăzute.

• Îmbrăcaţi-vă corespunzător. Nu purtaţi haine largi sau bijuterii. Ţineţi părul, hainele sau mănuşile departe de aparatul electric. Hainele largi, bijuteriile sau părul lung pot fi prinse de părţile în mişcare.

• Dacă v-au fost furnizate dispozitive pentru conectarea de utilaje de extragere şi colectare a prafului, asiguraţi-vă că sunt conectate şi folosite corect. .Folosirea acestor dispozitive poate reduce riscurile asociate intrării în contact cu praful.

5.4 Folosirea şi întreţinerea aparatului electric

• Nu suprasolicitaţi aparatul electric. Folosiţi în aparatul electric conform destinaţiei sale. Folosirea în mod corespunzător a aparatului electric va realiza mai bine şi mai sigur sarcina la parametrii pentru care a fost conceput.

• Nu folosiţi aparatul electric dacă întrerupătorul nu îl porneşte sau opreşte. Orice aparat cu întrerupător stricat este periculos şi trebuie reparat.

• Deconectaţi fişa de la sursa de alimentare înainte de a face orice fel de reglaje, de a schimba accesoriile sau de a depozita aparatul electric. Astfel de măsuri preventive reduc riscul de a porni accidental aparatul electric.

• Depozitaţi aparatul oprit departe de îndemâna copiilor şi nu permiteţi persoanelor nefamiliarizate cu acesta sau cu instrucţiunile sale să lucreze cu aparatul. Aparatele electrice sunt potenţial periculoase dacă sunt folosite de persoane neinstruite.

• Întreţinere. Verificaţi alinierea şi conectarea părţilor în mişcare, crăparea pieselor sau orice altă stare ce poate afecta funcţionarea aparatului electric. Dacă este deteriorat, reparaţi aparatul înainte de a-l folosi. Multe accidente sunt cauzate de folosirea de aparate electrice prost întreţinute.

• Păstraţi piesele de tăiere ascuţite şi curate. Sculele aşchietoare întreţinute corespunzător, având lamele de tăiere ascuţite, fac mai greu priză şi sunt mai uşor de controlat.

• Folosiţi aparatul electric, accesoriile şi sculele aşchietoare etc. în conformitate cu aceste instrucţiuni şi în modul destinat utilizării specifice a acestui aparat, luând în calcul condiţiile de lucru şi operaţiunile care trebuie efectuate. Folosirea aparatului electric pentru operaţiuni diferite de cele pentru care a fost conceput poate duce la situaţii potenţial periculoase.POWX1350 RO Copyright © 2022 VARO P a g e | 5 www.varo.com

• Reparaţi aparatul la un tehnician autorizat, folosind doar piese de schimb standard. Astfel, se va păstra siguranţa în funcţionare a aparatului.

6 AVERTISMENTE DE SIGURANŢĂ SPECIFICE

• Nu lăsaţi piatra de polizare nesupravegheată în timpul funcţionării.

• Polizarea produce scântei; nu lăsaţi în apropiere substanţe şi materiale inflamabile.

• Nu atingeţi niciodată piatra de polizare.

• Motorul este conceput pentru utilizare intermitentă, maxim 15 minute de utilizare.

• Nu montaţi accesorii în timpul rotirii pietrei de polizare.

• Nu utilizaţi piatra de polizare fără a fi montate toate accesoriile

• Înainte de a demonta un accesoriu, opriţi sursa de alimentare şi aşteptaţi oprirea completă a pietrei de polizare. 7 FUNCŢIONARE

7.1 Maşină rapidă de ascuţit din oţel (Fig. 1)

• Ascute toate vârfurile de burghiuri rapide, din oţel, de 4 – 13 mm.

• Acţionarea unică „True Point” asigură o finisare precisă.

• fixează cu precizie burghiurile rapide de oţel, pentru unghiuri corecte de ascuţire.

• Ascute vârfurile rupte de burghiuri. ASCUŢIREA BURGHIURILOR HSS (1a-1i)

1. Glisaţi modulul „maşină de ascuţit burghiuri rapide din oţel”, de pe sursa de

2. Scoateţi clema din locaş şi introduceţi vârful de burghiu (1a).

3. Strângeţi puţin inelul de fixare astfel încât vârful să poată fi deplasat.

4. Fixaţi colierul în fanta de reglare utilizând crestăturile din lateral pentru a-l coborî în

mod corespunzător (1b).

5. Deplasaţi vârful de burghiu în sus şi spre înainte astfel încât să se aşeze pe ghidajul

în „V” şi să atingă opritorul metalic (1c).

6. Rotiţi vârful de burghiu până când ghidajul în „V” cade complet peste el (1c).

7. Toate cele 4 colţuri ale vârfului trebuie să atingă în acest moment lateralele

8. Cu vârful în această poziţie, strângeţi inelul de fixare astfel încât burghiul să nu aibă

9. Ridicaţi ghidajul în „V” şi scoateţi clema.

10. Mutaţi clema şi vârful de burghiu în suportul de clemă de pe modulul sursei de

11. Porniţi sursa de alimentare.

12. Mutaţi suportul clemei de pe o laterală pe alta, fixând bine prin apăsare cu degetul

13. Scoateţi vârful de burghiu şi suportul şi rotiţi (1g).

14. Mutaţi suportul clemei de pe o laterală pe alta, fixând bine prin apăsare cu degetul

15. Verificaţi dacă ambele muchii sunt ascuţite în mod uniform. Ele trebuie să se

intersecteze exact în mijloc, ca în (1h), nu ca în (1i).

16. Opriţi sursa de alimentare. Înainte de a scoate modulul, verificaţi dacă piatra de

7.2 Maşina de ascuţit cuţite şi foarfece (Fig. 2)

• Ascute toate cuţitele cu margini drepte şi foarfecele.

• Vârf unic de ascuţire a cuţitelor.

• Fantă în unghi precis stabilit, pentru ascuţirea foarfecelor.POWX1350 RO Copyright © 2022 VARO P a g e | 6 www.varo.com ASCUŢIREA CUŢITELOR (2a-2c)

1. Glisaţi modulul „maşină de ascuţit cuţite şi foarfece pe sursa de alimentare.

2. Porniţi sursa de alimentare.

3. Ţineţi cuţitul îndreptat spre dvs. şi introduceţi lama în fanta de ghidare (2a).

4. Imediat ce lama atinge piatra de polizare, deplasaţi-o deasupra pietrei apăsând uşor.

Nu apăsaţi prea tare (2b).

5. Introduceţi cealaltă muchie a lamei în celălalt slot de ghidare (2c) şi repetaţi pasul 4.

6. Repetaţi ascuţirea fiecărei muchii până la obţinerea unei muchii netede.

7. Opriţi sursa de alimentare. Înainte de a scoate modulul, verificaţi dacă piatra de

polizor s-a oprit ASCUŢIREA FOARFECELOR (2d-2f)

1. Glisaţi modulul „maşină de ascuţit cuţite şi foarfece pe sursa de alimentare.

2. Porniţi sursa de alimentare.

3. Desfaceţi complet foarfecele.

4. Glisaţi prima lamă prin fanta frontală (2d). Ţineţi articulaţia foarfecei şi cealaltă lamă

către partea dreaptă.

5. Aşezaţi lama pe piatra de polizor, de la articulaţie la vârf. Apăsaţi uşor şi constant,

nu apăsaţi prea tare (2e).

6. Scoateţi şi rotiţi foarfeca pentru a ascuţi cea de-a doua lamă (2f).

7. Repetaţi dacă e nevoie până la obţinerea unor lame ascuţite.

8. Opriţi sursa de alimentare. Înainte de a scoate modulul, verificaţi dacă piatra de

7.3 Maşina de ascuţit dălţi şi rindele (Fig. 3)

• Polizează lame de dălţi şi rindele de până la 50 mm grosime.

• Unghi reglabil de polizare 15° - 50°.

• Magnet puternic pentru a fixarea sigură a lamei.

• Apărătoare, pentru o siguranţă suplimentară. ASCUŢIREA LAMELOR (3a-3g)

1. Glisaţi modulul „maşină de ascuţit dălţi şi rindele” pe sursa de alimentare.

2. Fixaţi lama pe marginea din spate a plăcii (3a). Magnetul ajută la fixare.

3. Unghiul de ascuţire trebuie să corespundă cu unghiul oblic al vârfului lamei. Reglaţi

4. Pentru a modifica unghiul, slăbiţi butonul de reglare a unghiului (3c), reglaţi placa,

apoi strângeţi la loc butonul.

5. Verificaţi ca muchia lamei să atingă piatra de polizare, apoi porniţi sursa de

6. Apăsaţi uşor şi glisaţi lama şi placa înainte şi înapoi pe piatră, printr-o mişcare

continuă (3d). Nu opriţi din mişcare lama, acest lucru duce la o ascuţire neregulată.

7. Reglaţi treptat lama pe placă în timpul ascuţirii (3e). Nu apăsaţi cu putere. Polizaţi

progresiv. Repetaţi dacă e necesar.

8. Scoateţi lama şi verificaţi dacă muchia oblică şi vârful sunt ascuţite uniform. Dacă

nu, reglaţi unghiul de polizare. Este important ca unghiul de ascuţire să corespundă cu unghiul oblic existent al lamei. Acest lucru evită îndepărtarea de prea mult metal şi păstrează lama la un unghi optim de tăiere (3f).

9. La ascuţirea lamelor subţiri de daltă, aşezaţi ghidajul mic de daltă pe placă pentru a

funcţiona ca distanţier şi ascuţiţi ca la paşii anteriori (3g).

10. Opriţi sursa de alimentare. Înainte de a scoate modulul, verificaţi dacă piatra de

11. Se recomandă ca după polizare, vârful lamei să fie şlefuit cu o piatră de ulei.POWX1350 RO

Atenţie! Înainte de a efectua orice lucrări asupra echipamentului, scoateţi din priză.

• Păstraţi curate fantele de aerisire ale maşinii pentru a evita supraîncălzirea motorului.

• Curăţaţi cu regularitate carcasa aparatului cu o cârpă moale, de preferinţă după fiecare utilizare.

• Păstraţi fantele de aerisire curate şi fără praf.

• Dacă murdăria nu poate fi îndepărtată, folosiţi o cârpă moale umezită cu apă şi săpun. Nu folosiţi solvenţi precum petrol, alcool, apă amoniacală, etc. Aceşti solvenţi pot deteriora componentele de plastic. 9 DATE TEHNICE Tensiune / frecvenţă 230-240V~50Hz Puterea la intrare 96W Viteză fără solicitare 1350 min-1 Diametru piatră 56mm Diametru burghiu 4mm – 13mm Lăţime lamă 6mm – 51mm Greutate 1,20kg 10 ZGOMOT Valori ale emisiilor sonore măsurate în conformitate cu standardele aplicabile. (K=3) Nivel de presiune acustică LpA 82 dB(A) Nivel de putere acustică LwA 89 dB(A) ATENŢIE! Presiunea acustică poate depăşi 85 dB(A), caz în care trebuie purtat un dispozitiv de protecţie auditivă.

11 DEPARTAMENTUL DE SERVICE

• Întrerupătoarele deteriorate trebuie înlocuite de departamentul nostru de service post- vânzare.

• În cazul în care cablul de conectare (sau fişa de alimentare) este deteriorat, trebuie înlocuit cu un cablu de conectare disponibil la departamentul nostru de service. Înlocuirea cablului de conectare trebuie făcută doar de departamentul nostru de service (vezi ultima pagină) sau de o persoană calificată (electrician calificat). 12 DEPOZITAREA

• Curăţaţi temeinic întreaga maşină şi accesoriile sale.

• Depozitaţi aparatul departe de îndemâna copiilor, într-o poziţie stabilă şi sigură, într-un loc uscat şi răcoros, evitând temperaturile prea ridicate sau prea scăzute.

• Protejaţi aparatul de expunere la acţiunea directă a soarelui. Dacă este posibil, păstraţi aparatul într-un loc întunecos.

• Nu păstraţi în pungi de plastic pentru a evita acumularea umezelii.POWX1350 RO Copyright © 2022 VARO P a g e | 8 www.varo.com 13 GARANŢIE

• Acestui produs i se acordă garanţie conform reglementărilor legale pentru o perioadă efectivă de 36 de luni de la data cumpărării de către primul utilizator.

• Această garanţie acoperă toate defecţiunile de materiale sau de producţie, cu excepţia bateriilor, a încărcătoarelor, a pieselor defecte din cauza uzurii normale, precum sunt rulmenţii, periile, cablurile, fişele sau accesoriile precum frezele, burghiele, pânzele de ferăstrău etc.; deteriorarea sau defectele care rezultă din manipulare defectuoasă, accidente sau modificări. Nu se acoperă nici costul transportului.

• Deteriorarea şi/sau defecţiunile rezultate ca urmare a utilizării necorespunzătoare nu sunt acoperite de prevederile garanţiei.

• Nu se asumăm, de asemenea, nicio responsabilitate pentru vătămarea corporală ce are drept cauză utilizarea necorespunzătoare a aparatului.

• Reparaţiile pot fi efectuate doar de către un centru de service autorizat pentru sculele Powerplus.

• Puteţi obţine întotdeauna mai multe informaţii, apelând numărul de telefon 00 32 3 292 92

• Toate costurile de transport trebuie suportate de client, în afara cazului în care s-a convenit în alt fel, în scris.

• În acelaşi timp, nu se poate ridica nicio pretenţie în garanţie dacă deteriorarea aparatului se datorează întreţinerii neglijente sau suprasolicitării.

• Se exclude în mod categoric de la garanţie defecţiunea datorată pătrunderii de fluide, pătrunderii excesive a prafului, deteriorarea intenţionată (cu intenţie sau din neglijenţă gravă), utilizarea inadecvată (doar pentru destinaţii pentru care acest dispozitiv nu este potrivit), utilizarea incompetentă (de ex nerespectarea instrucţiunilor din manual), fulgere sau asamblarea de către un nespecialist, tensiune incorectă de alimentare de la reţea. Această listă nu este exhaustivă.

• Acceptarea pretenţiilor în garanţie nu poate duce niciodată la prelungirea perioadei de garanţie, nici la începutul unei noi perioade de garanţie în cazul înlocuirii unui aparat.

• Aparatele sau componentele înlocuite în garanţie rămân prin urmare proprietatea Varo NV.

• Ne rezervăm dreptul de a respinge orice pretenţie pentru care cumpărarea nu poate fi verificată sau dacă este clar că produsul nu a fost întreţinut în mod corespunzător. (fante de aerisire curate, perii de cărbune întreţinute periodic, …)

• Dovada cumpărării trebuie păstrată ca dovadă a datei cumpărării.

• Scula nedemontată trebuie înapoiată comerciantului într-o stare acceptabilă de curăţenie, (în cutia sa originală dacă e cazul) şi împreună cu dovada cumpărării. 14 MEDIU În cazul în care aparatul trebuie înlocuit după utilizare intensă, nu îl aruncaţi laolaltă cu gunoiul menajer, ci depozitaţi-l într-un mod sigur pentru mediu. Deşeurile produse de părţi ale maşinilor electrice nu trebuie manipulate la fel cu gunoiul menajer. Reciclaţi atunci când există această posibilitate, Pentru sfaturi privind reciclarea, consultaţi autoritatea locală sau magazinul de achiziţie.POWX1350 RO Copyright © 2022 VARO P a g e | 9 www.varo.com

15 DECLARAŢIA DE CONFORMITATE

VARO N.V. - Vic. Van Rompuy N.V Joseph Van Instraat 9 - BE2500 Lier - BELGIA, declară că produsul: Maşină De Ascuţit Multifuncţională marcă înregistrată: POWERplus model : POWX1350 este în conformitate cu specificaţiile esenţiale şi alte prevederi relevante ale Directivelor Europene aplicabile, pe baza aplicării standardelor europene armonizate. Orice modificare neautorizată a aparatelor atrage după sine anularea acestei declaraţii. Directivele europene (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii); 2011/65/EU 2006/42/EC 2014/30/EU Standardele europene armonizate (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii); EN62841-1 : 2015

EN61000-3-3 : 2013 Persoana care păstrează documentaţia tehnică : Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Subsemnatul acţionează în numele Directorului general executiv al societăţii, Ludo Mertens Divizia de reglementare – Director de conformitate 23/02/2022, Lier - BelgiumPOWX1350 PL Copyright © 2022 VARO P a g e | 1 www.varo.com 1 PRZEZNACZENIE ............................................................................ 2
