BRUKSANVISNING POWX1350 PowerPlus

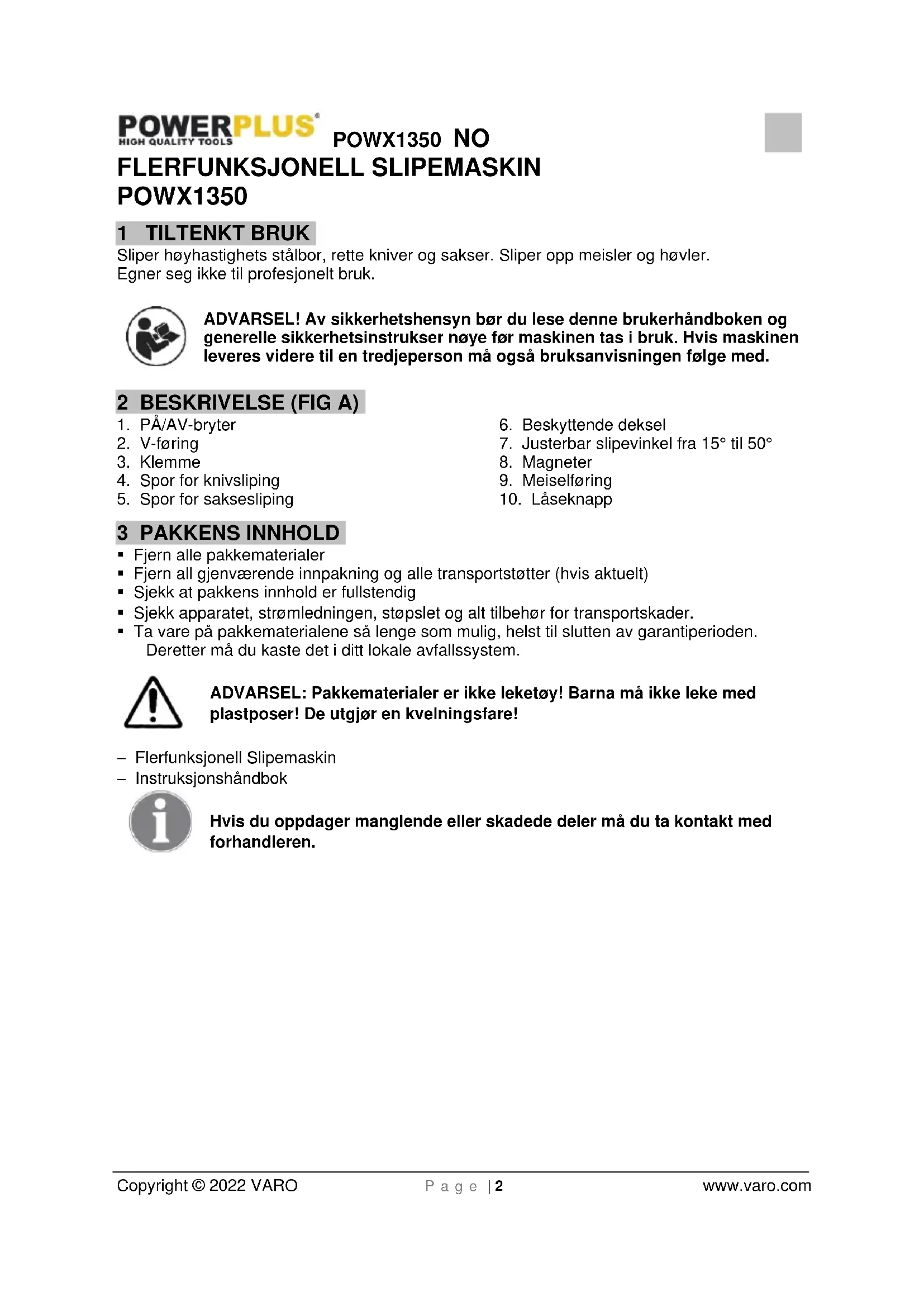

Copyright © 2022 VARO P a g e | 2 www.varo.com FLERFUNKSJONELL SLIPEMASKIN POWX1350 1 TILTENKT BRUK Sliper høyhastighets stålbor, rette kniver og sakser. Sliper opp meisler og høvler. Egner seg ikke til profesjonelt bruk. ADVARSEL! Av sikkerhetshensyn bør du lese denne brukerhåndboken og generelle sikkerhetsinstrukser nøye før maskinen tas i bruk. Hvis maskinen leveres videre til en tredjeperson må også bruksanvisningen følge med. 2 BESKRIVELSE (FIG A)

• Fjern all gjenværende innpakning og alle transportstøtter (hvis aktuelt)

• Sjekk at pakkens innhold er fullstendig

• Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.

5 GENERELLE SIKKERHETSADVARSLER Merk! Samtlige sikkerhetsregler og instruksjoner skal leses. Hvis man ikke følger sikkerhetsreglene kan det føre til elektrisk støt, brann og/eller alvorlige personskader. Begrepet "elektroverktøy" som er brukt i advarslene henviser til elektroverktøy som drives fra strømnettet (med kabel) eller med batteri (uten kabel).

• Hold barn og andre personer unna når du bruker elektroverktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.

• Unngå kroppskontakt med jordede flater, som rør, varmeovner og kjøleskap. Jordingen av disse øker faren for elektrisk støt.

• Hold apparatet unna regn og fuktighet. Inntrenging av vann i apparatet øker faren for elektrisk støt.

• Ikke bruk kabelen til å bære apparatet, henge det opp eller når du trekker støpslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler på apparatet. Skadete eller krøllete kabler øker faren for elektrisk støt.

• Når du bruker elektroverktøy utendørs må du bare bruke skjøtekabler som er tillatt brukt utendørs. Bruk av skjøtekabler som er beregnet på utendørs bruk reduserer faren for elektrisk støt.

• Hvis du må bruke elektroverktøy på områder med mye fuktighet, må du bruke et overspenningsvern. Hvis du bruker et overspenningsvern vil du redusere faren for støt.POWX1350 NO Copyright © 2022 VARO P a g e | 4 www.varo.com

• Elektroverktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet når du bruker apparatet kan føre til personskader.

• Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern, når forholdene krever det, reduserer faren for personskader.

• Unngå utilsiktet oppstart. Forsikre deg om at bryteren er slått AV før du plugger inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugger inn et verktøy med bryteren PÅ, inviterer du til ulykker.

• Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir sittende i elektroverktøyets bevegelige deler kan føre til personskade.

• Ikke strekk deg for langt. Pass på at du står støtt og at du alltid er i balanse. På denne måten kan du være i stand til å kontrollere verktøyet også i uventede situasjoner.

• Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan henge seg opp i bevegelige deler.

• Når det kan monteres støvavsug- og oppsamlingsinnretninger, må du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.

5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy

• Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjøre jobben bedre og sikrere når det arbeider innenfor den belastningen det er beregnet til.

• Ikke bruk elektroverktøyet hvis bryteren ikke kan slå det på og av. Hvis det ikke lenger er mulig å kontrollere elektroverktøyet med bryteren, er det farlig å bruke og må repareres.

• Trekk støpslet ut av stikkontakten før du gjør justeringer, skifter tilbehør eller setter bort verktøyet. Disse forholdsreglene forhindrer at apparatet startes utilsiktet.

• Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest denne bruksanvisningen bruke apparatet. Elektroverktøy er farlige når de brukes av uerfarne personer.

• Elektroverktøy må vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og ikke klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktøyets funksjon. Reparer skadete deler før du bruker verktøyet. Mange ulykker skyldes dårlig verdlikeholdte elektroverktøy.

• Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere å bruke.

• Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med denne bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdende og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formål kan føre til farlige situasjoner.

• La bare kvalifiserte fagfolk reparere elektroverktøyet, og bruk bare originale reservedeler. På denne måten kan du være sikker på at verktøyet er sikkert å bruke. 6 SPESIELLE SIKKERHETSADVARSLER

• Motoren er spesialklassifisert for intermitterende bruk. Maks slipeøkt er 15 minutter.

7.1 Slipemodul for høyhastighets stålbor (Fig. 1)

• Sliper alle høyhastighets stålbor fra 4 til 13 mm.

• Unik "True Point"-funksjon sørger for nøyaktig resultat.

• Plasserer høyhastighets stålbor nøyaktig for å oppnå korrekte slipevinkler.

• Sliper opp ødelagte bor. SLIPE HØYHASTIGHETS STÅLBOR (1a-1i)

1. Skyv modulen "slipemodul for høyhastighets stålbor" inn på maskinen.

2. Trekk klemmen ut av klemmeholderen og sett i boret (1a).

3. Skru klemmeringen lett til slik at boret fremdeles kan beveges.

4. Plasser klemmen med boret i innstillingssporet. Bruk sporene på siden til å senke

7. Alle de 4 hjørnene av boret skal nå være i kontakt med siden på V-føringen.

9. Løft opp V-føringen og fjern klemmen.

15. Sjekk at begge de førende eggene på boret er like skarpe. De bør møtes nøyaktig i

• Nøyaktig vinklet spor for sliping av sakser. SLIPE KNIVER (2a-2c)

1. Skyv "slipemodul for kniver og sakser" inn på maskinen.

3. Hold knivhåndtaket mot deg og før bladet inn i føringssporet (2a).

5. Før den andre siden av bladet inn i føringssporet (2c) og gjenta trinn 4.

1. Skyv "slipemodul for kniver og sakser" inn på maskinen.

hengsel og det andre bladet på høyre side.POWX1350 NO Copyright © 2022 VARO P a g e | 6 www.varo.com

5. Trekk bladet på tvers av slipeskiven, fra hengslet til spissen. Trykk lett og jevnt, ikke

6. Trekk ut bladet og vend saksen for å slipe det andre bladet (2f).

7. Gjenta om nødvendig helt til du oppnår rene og skarpe egger.

• Sliper opp meisler og høvelblader med opptil 50 mm bredde.

• Justerbar slipevinkel fra 15° til -50°

• Kraftig integrert magnet holder bladet på plass.

• Beskyttende deksel gir ytterligere sikkerhet. SLIPE BLADER (3a-3c)

1. Skyv "slipemodul for meisler og høvler" inn på maskinen.

2. Plasser bladet mot den bakre leppen på platen (3a). Magneten hjelper til å holde det

4. For å endre vinkelen, løsner du justeringsbryteren (3c), justerer platen og strammer

til justeringsbryteren igjen.

5. Påse at bladeggen berører slipeskiven, og slå deretter på maskinen.

6. Skyv bladet og platen lett og jevnt frem og tilbake over slipeskiven i en kontinuerlig

bevegelse (3d). Ikke hold bladet stille, da dette fører til ujevn sliping.

7. Skyv bladet gradvis nedover platen mens du sliper (3e). Ikke trykk for hardt. Slip

gradvis. Gjenta etter behov.

8. Ta bort bladet og sjekk at skråeggen og spissen er jevnt skarpe. Hvis ikke, må

slipevinkelen justeres. Det er viktig at slipevinkelen tilsvarer bladets eksisterende skråvinkel. Dette gjør at du ikke fjerner mer metall enn nødvendig og sørger for at bladene beholder sin optimale høvle- eller meislevinkel (3f).

OBS! Trekk støpslet ut av stikkontakten før du utfører noe arbeid på maskinen.

• Hold ventilasjonssporene på maskinen rene for å unngå at motoren overopphetes.

• Rengjør maskinhuset regelmessig jevnlig med en myk klut, helst etter hver gangs bruk.

• Sørg for at ventilasjonssporene er fri for støv og skitt.

• Gjenstridig skitt fjernes med en myk klut som er fuktet med såpevann. Bruk ikke løsemidler som bensin, alkohol, ammoniakk osv. Slike stoffer skader kunststoffdelene.POWX1350 NO Copyright © 2022 VARO P a g e | 7 www.varo.com 9 TEKNISKE DATA Spenning / frekvens 230-240V~50Hz Strømforbruk 96W Turtall uten belastning 1350 min-1 Skivediameter 56mm Diameter, bor 4mm – 13mm Bredde, blad 6mm – 51mm Nettovekt 1,20kg 10 STØY Støyemisjonsverdier målt i samsvar med relevant standard. (K=3) Lydtrykknivå LpA 82 dB(A) Lydeffektnivå LwA 89 dB(A) VIKTIG! Bruk hørselsvern når lydtrykket er over 85 dB(A). 11 SERVICEAVDELING

• Skadede brytere må byttes ut av vårt serviceverksted.

• Hvis det oppstår skade på strømkabelen (eller støpslet), må denne byttes i en ny spesialkabel som fås kjøpt hos kundeservice. Strømkabelen må bare skiftes av vår kundeservice (se siste side) eller av en kvalifisert person (elektriker). 12 OPPBEVARING

• Gjør maskinen og tilbehøret grundig rent.

• Oppbevar maskinen utenfor barnas rekkevidde, i stabil og sikker stilling, på et kjølig og tørt sted. Unngå for høye eller lave temperaturer.

• Beskytt maskinen mot direkte sollys. Oppbevar den om mulig i mørke.

• Ikke oppbevar maskinen under plast, dette skaper fuktighet. 13 GARANTI

• Dette produktet garanteres for en periode på 36 måneder fra datoen produktet ble kjøpt av første bruker.

• Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, defekte deler som følge av vanlig slitasje, f.eks. lagre, børster, kabler og plugger eller tilbehør som bor, borebits, sagblader osv. eller skader eller feil som skyldes feil bruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.

• Reparasjoner må utføres ved et autorisert kundeservicesenter for Powerplus verktøy.

• Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.

• Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt.

• Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.

• Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noe produktet ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.

• Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller når det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv).

• Du må ta vare på kvitteringen som bevis på datoen for kjøpet.
