KÄYTTÖOHJE POWX1350 PowerPlus

5.4 Sähkölaitteiden huolellinen käsittely ja käyttö ...................................................... 4

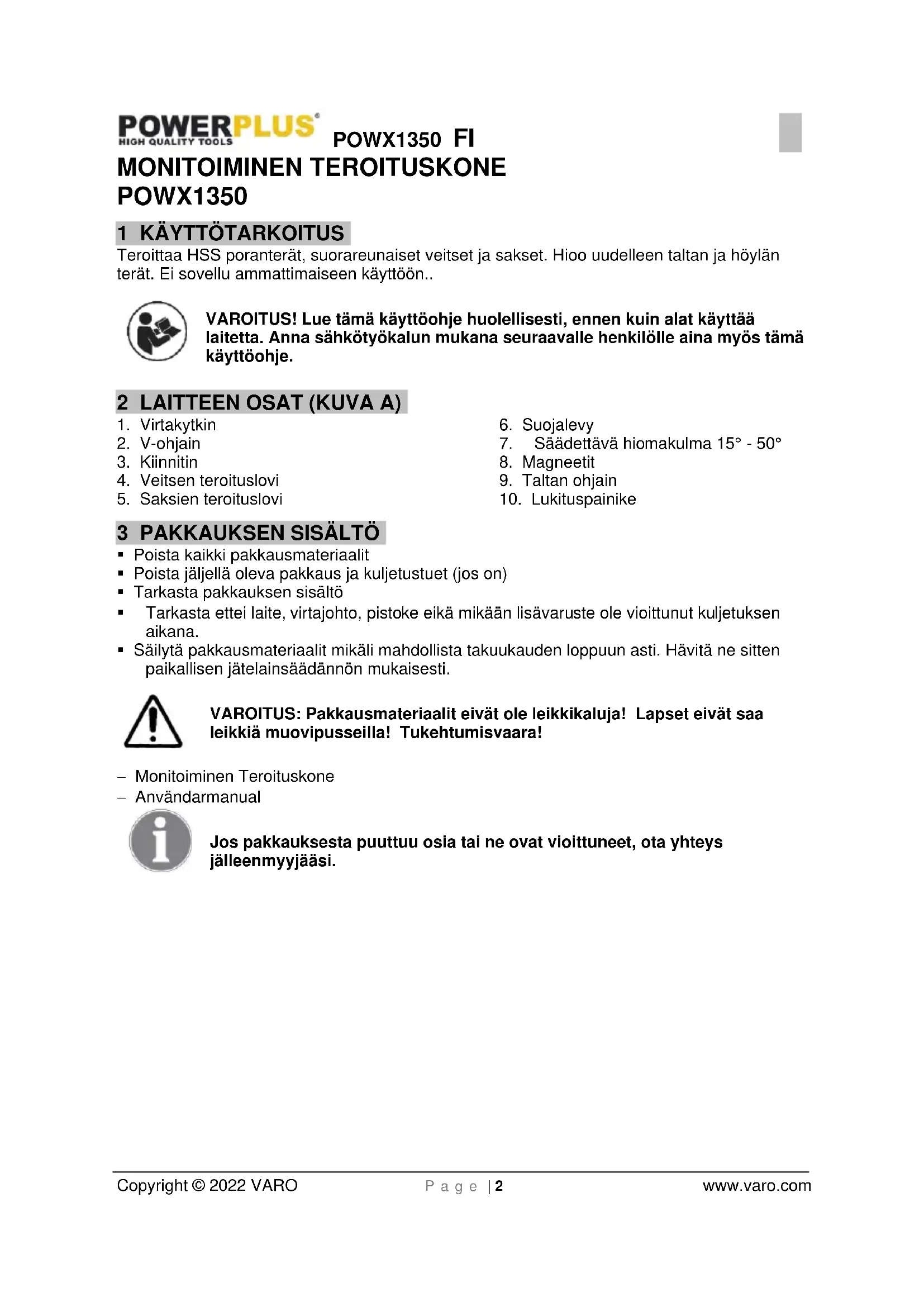

Teroittaa HSS poranterät, suorareunaiset veitset ja sakset. Hioo uudelleen taltan ja höylän terät. Ei sovellu ammattimaiseen käyttöön.. VAROITUS! Lue tämä käyttöohje huolellisesti, ennen kuin alat käyttää laitetta. Anna sähkötyökalun mukana seuraavalle henkilölle aina myös tämä käyttöohje. 2 LAITTEEN OSAT (KUVA A)

4. Veitsen teroituslovi

5. Saksien teroituslovi

7. Säädettävä hiomakulma 15° - 50°

• Poista kaikki pakkausmateriaalit

• Poista jäljellä oleva pakkaus ja kuljetustuet (jos on)

• Tarkasta pakkauksen sisältö

• Tarkasta ettei laite, virtajohto, pistoke eikä mikään lisävaruste ole vioittunut kuljetuksen aikana.

• Säilytä pakkausmateriaalit mikäli mahdollista takuukauden loppuun asti. Hävitä ne sitten paikallisen jätelainsäädännön mukaisesti. VAROITUS: Pakkausmateriaalit eivät ole leikkikaluja! Lapset eivät saa leikkiä muovipusseilla! Tukehtumisvaara! − Monitoiminen Teroituskone − Användarmanual Jos pakkauksesta puuttuu osia tai ne ovat vioittuneet, ota yhteys jälleenmyyjääsi.POWX1350 FI Copyright © 2022 VARO P a g e | 3 www.varo.com 4 SYMBOLIT Seuraavia symboleja käytetään tässä ohjekirjassa ja/tai koneen päällä:

Henkilö- sekä laitevahinkovaara.

Suojalasien käyttöä suositellaan

Lue ohjekirja ennen käyttöä

Voimassa olevien EU- direktiivien turvallisuusstandardien mukainen

Luokan II kone – kaksoiseristetty – maadoitettua pistorasiaa ei tarvita.

Käytä aina suojalaseja.

Sähkötuotteita ei saa hävittää kotitalousjätteen mukana.

5 YLEISET TURVALLISUUSOHJEET Lue kaikki turvavaroitukset ja kaikki ohjeet huolellisesti ennen käyttöä. Varoitusten ja ohjeiden laiminlyöminen voi aiheuttaa sähköiskun, tulipalon ja/tai vaikeita tapaturmia. Tallenna kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Sana ”sähkötyökalu” tarkoittaa sähköverkkoon liitettäviä (johdollisia) sähkötyökaluja tai akkukäyttöisiä (johdottomia) sähkötyökaluja.

• Pidä työskentelyalue puhtaana ja hyvin valaistuna. Epäjärjestys ja huonosti valaistut työskentelyalueet ovat tapaturma-alttiita.

• Älä käytä laitetta räjähdysherkissä ympäristöissä, joissa on palavia nesteitä, kaasuja tai pölyä. Sähkötyökalut muodostavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.

• Varmista, että lähettyvillä ei ole lapsia eikä muita henkilöitä työkalun käytön aikana. Keskittymisen herpaantuessa voit menettää laitteen hallinnan.

5.2 Sähköturvallisuus

Tarkasta aina että verkkojännite vastaa valmistuskylttiin merkittyä jännitettä.

• Laitteen pistotulpan on oltava pistorasiaan sopiva. Pistotulppaan ei saa tehdä minkäänlaisia muutoksia. Älä käytä sovittimia suojamaadoitettujen laitteiden kanssa. Alkuperäiset pistokkeet ja yhteensopivat pistorasiat pienentävät sähköiskun vaaraa.

• Vältä koskemasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara on suurempi, kun olet itse maadoitettu.

• Suojaa laite sateelta ja kosteudelta. Laitteen joutuminen kosketuksiin veden kanssa lisää sähköiskun vaaraa.

• Älä kanna äläkä ripusta laitetta johdosta äläkä irrota pistotulppaa pistorasiasta johdosta vetämällä. Pidä johto kaukana lämpölähteistä, öljystä, terävistä reunoista ja liikkuvista laitteiden osista. Vialliset ja sekaiset johdot lisäävät sähköiskun vaaraa.

• Jos käytät sähkötyökalua ulkotiloissa, käytä sen kanssa ainoastaan ulkotiloihin tarkoitettua jatkojohtoa. Ulkotiloihin hyväksytyn jatkojohdon käyttö pienentää sähköiskun vaaraa.

• Ellei sähkötyökalun käyttöä kosteissa tiloissa voida välttää, käytä jäännösvirtalaitteella (RCD) suojattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.POWX1350 FI Copyright © 2022 VARO P a g e | 4 www.varo.com

5.3 Henkilöturvallisuus

• Ole varovainen. Keskity aina työhösi ja käsittele sähkötyökalua aina järkevästi. Älä käytä laitetta, kun olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alainen. Hetkellinen tarkkaamattomuus laitteen käytössä voi aiheuttaa vakavia tapaturmia.

• Käytä suojavarusteita ja käytä aina suojalaseja. Suojavarusteiden, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulosuojainten käyttö vähentää tapaturmien riskiä, kun ne on mitoitettu sähkötyökalun ominaisuuksia ja käyttötarkoitusta vastaaviksi.

• Varmista, että laitetta ei voi käynnistää vahingossa. Varmista, että virtakytkin on OFF- asennossa, ennen kuin liität pistokkeen pistorasiaan. Jos pidät sormea katkaisimella kantaessasi laitetta tai liität laitteen sähköverkkoon katkaisimen ollessa päällä, tapaturmien vaara on suuri.

• Irrota säätötyökalut ja ruuvitaltat, ennen kuin kytket laitteen päälle. Työkalu tai ruuvitaltta voi aiheuttaa tapaturmia ollessaan kiinnitettynä pyörivään laitteen osaan.

• Älä kurottaudu. Varmista, että seisot laitetta käyttäessäsi tukevalla alustalla ja että pystyt pitämään tasapainon koko ajan. Näin pystyt hallitsemaan laitteen myös ennalta arvaamattomissa tilanteissa.

• Käytä aina sopivia vaatteita. Älä käytä väljiä vaatteita tai koruja työskentelyn aikana. Varmista, että hiuksesi, vaatteesi ja käsineesi eivät pääse liikkuvien osien väliin. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua kiinni.

• Jos laitteeseen voidaan liittää pölynimuri ja keruulaite, varmista, että ne on kiinnitetty hyvin ja niitä käytetään oikein. Näiden laitteiden käyttö pienentää pölyn aiheuttamia vaaratilanteita.

5.4 Sähkölaitteiden huolellinen käsittely ja käyttö

• Älä ylikuormita laitetta. Käytä työhön vain siihen tarkoitettua sähkölaitetta. Sopivan työkalun käytöllä työskentely sujuu paremmin ja turvallisemmin määritetyllä tehoalueella.

• Älä käytä sähkölaitteita, joiden virtakytkin on viallinen. Sähkölaite, jota ei voi enää kytkeä päälle tai/eikä pois, on vaarallinen ja se on korjattava.

• Irrota pistotulppa pistorasiasta, ennen kuin teet laitteeseen asetuksia, vaihdat lisävarusteita tai asetat laitteen säilöön. Näiden varotoimenpiteiden ansiosta laite ei pääse tahattomasti käynnistymään.

• Säilytä sähkölaitteet aina lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää laitetta, jotka eivät ole perehtyneet sen käyttöön eivätkä näihin käyttöohjeisiin. Sähkölaitteet ovat vaarallisia, kun niitä käyttävät kokemattomat henkilöt.

• Huolla sähkölaiteet huolellisesti. Tarkasta, että liikkuvat laitteen osat toimivat moitteettomasti eivätkä jää jumiin, että laitteessa ei ole rikkoutuneita tai muita viallisia osia, että ne haittaavat laitteen toimintaa. Korjauta vioittuneet osat ennen laitteen käyttöä. Monet tapaturmat johtuvat puutteellisesti huolletuista sähkölaitteista.

• Pidä terät terävinä ja puhtaina. Huolellisesti huolletut terät, joiden leikkaavat reunat ovat teräviä, jumittavat vähemmän ja niitä on helpompi käyttää.

• Käytä sähkölaitetta, lisävarusteita, varateriä jne. näiden ohjeiden mukaisesti ja siten kuin tietyn laitetyypin käyttöohjeissa on neuvottu. Ota käytön aikana huomioon myös työskentelyolosuhteet ja suoritettava toimenpide. Sähkölaitteiden käyttö muuhun kuin määritettyyn käyttötarkoitukseen voi aiheuttaa vaaratilanteita.

• Korjauta laitteesi ainoastaan pätevällä ammattihenkilöllä, joka käyttää vain alkuperäisiä varaosia. Näin varmistat, että laitteesi on turvallinen sitä käytettäessä. 6 ERITYISIÄ TURVAVAROITUKSIA

• Älä jätä hiomalaikkaa ilman vartiointia sen käydessä.

• Hionta saa aikaan kipinöitä, joten pidä kaikki helposti syttyvät aineet ja materiaalit etäällä.POWX1350 FI Copyright © 2022 VARO P a g e | 5 www.varo.com

• Älä koske koskaan liikkuvaan hiomalaikkaan.

• Moottori on mitoitettu jaksottaiseen käyttöön, korkeintaan 15 minuutin jatkuvaan käyttöön.

• Älä kiinnitä moduuleja, kun hiomalaikka liikkuu.

• Älä käytä hiomalaikkaa ilman että moduuli on paikoillaan

• Ennen kuin irrotat moduulin, katkaise virta ja anna hiomalaikan pysähtyä täysin. 7 KÄYTTÖ

7.1 HSS poranterän teroitin (Kuva 1)

• Teroittaa kaikki HSS poranterät, joiden paksuus on 4 -13mm

• Ainutlaatuinen ”True Point” toiminto takaa tarkan lopputuloksen

• Paikantaa tarkasti HSS poranterät oikeisiin teroituskulmiin

• Teroittaa uudelleen rikkoutuneet poranterät HSS PORANTERIEN TEROITTAMINEN (1a-1i)

1. Työnnä ”HSS poranterän teroitin” moduuli voimalaitteeseen

2. Irrota kiinnitin pitimestä ja työnnä poranterä (1a).

3. Kiristä puristusrengasta kevyesti niin, että poranterä pääsee vielä liikkumaan

4. Aseta kiinnitin ja siinä oleva poranterä asetusloveen käyttäen sivulla olevia uria niin

että se laskeutuu oikein (1b).

5. Siirrä poranterää eteen ja ylös niin, että se on V-ohjaimessa ja koskettaa metallista

6. Käännä poranterää, kunnes V-ohjain putoaa täysin sen päälle (1c).

7. Poranterän jokaisen neljän kulman tulisi nyt koskettaa V-ohjaimen sivuja.

8. Poranterän ollessa tässä asennossa kiristä puristusrengasta niin, että poranterä ei

pääse liikkumaan (1d).

9. Nosta V-ohjain ylös ja irrota kiinnitin.

10. Siirrä kiinnitin ja poranterä kiinnittimen pidikkeeseen voimalaitteen moduulin päälle.

11. Kytke voimalaite päälle.

12. Liikuta kiinnittimen pidikettä puolelta toiselle, ja kiinnitä painaen kevyesti sormella (1f)

13. Irrota poranterä ja pidike ja käännä ympäri (1g).

14. Liikuta kiinnittimen pidikettä puolelta toiselle, ja kiinnitä painaen kevyesti sormella

15. Tarkasta että molempien kourujen teräreunat ovat yhtä teräviä. Niiden tulee

kohdata tarkasti keskellä kuvan (1h) osoittamalla tavalla, ei niin kuin kuvassa (1i).

16. Kytke voimalaite pois toiminnasta. Ennen moduulin irrottamista varmista, että

hiomalaikka on täysin pysähtynyt.

7.2 Veitsien ja saksien teroitin (Fig. 2)

• Teroittaa kaikki suorareunaiset veitset ja sakset

• Ainutlaatuinen yläosa veitsien teroittamiseen

• Tarkasti viistottu lovi saksien teroittamiseen VEITSIEN TEROITTAMINEN (2a-2c)

1. Työnnä ”veitsien ja saksien teroitin” moduuli voimalaitteeseen

2. Kytke voimalaite päälle

3. Pidä veitsen kahva itseesi päin ja työnnä terä ohjaimen loveen (2a)

4. Heti kun terä koskettaa hiomalaikkaa, vedä sitä kevyesti ja tasaisesti painaen laikan

poikki. Älä paina kovasti (2b)

5. Työnnä terän toinen puoli toiseen ohjaimen loveen (2c) ja toista kohta 4

6. Toista molempien puolien teroitusta, kunnes saat puhtaan terävän reunan

7. Kytke voimalaite pois toiminnasta. Ennen moduulin irrottamista varmista, että

hiomalaikka on täysin pysähtynyt..POWX1350 FI Copyright © 2022 VARO P a g e | 6 www.varo.com SAKSIEN TEROITTAMINEN (2d-2f)

1. Työnnä “veitsien ja saksien teroitin” moduuli voimalaitteeseen

2. Kytke voimalaite päälle

3. Avaa sakset täysin

4. Työnnä saksien ensimmäinen terä etuohjaimen loven (2d) läpi. Pidä saksien

nivelliitos ja toinen terä oikealla puolella.

5. Vedä terää hiomalaikan poikki nivelliitoksesta kärkeen. Paina kevyesti ja tasaisesti,

älä paina liian kovaa (2e)

6. Irrota ja käännä sakset ympäri voidaksesi teroittaa toisen terän (2f)

7. Toista tarvittaessa, kunnes on saatu puhtaat terävät reunat.

8. Kytke voimalaite pois toiminnasta. Ennen moduulin irrottamista varmista, että

hiomalaikka on täysin pysähtynyt.

7.3 Taltan ja höylän teroitin (Fig. 3)

• Hioo uudelleen jopa 50mm leveät taltan ja höylän terät

• Säädettävä hiomakulma 15°- 50°

• Voimakas kiinteä magneetti, joka pitää terän tukevasti kiinni

• Suojalevy lisäturvallisuutta varten TERIEN TEROITTAMINEN (3a-3g)

1. Työnnä ”taltan ja höylän teroitin” moduuli voimalaitteeseen.

2. Aseta terä levyn (3a) takakielekettä vasten. Magneetti auttaa sitä pysymään

3. Teroituskulman täytyy sopia teränkärjen senhetkiseen viistekulmaan. Säädä

4. Muuta kulmaa löysäämällä kulman säätönuppi (3c), säätämällä levyä ja kiristämällä

sitten kulman säätönuppi.

5. Varmista että terän reuna koskettaa hiomalaikkaan, kytke sitten voimalaite päälle.

6. Työnnä terää ja levyä edestakaisin hiomalaikan poikki painamalla kevyesti ja

tasaisesti jatkuvana liikkeenä (3d). Älä pidä terää liikkumattomana, se saa aikaan epätasaisen teroituksen.

7. Anna terän laskeutua vähitellen alas levyä pitkin teroitettaessa (3e). Älä paina

kovasti. Hio asteittain. Toista tarvittaessa.

8. Irrota terä ja varmista että viistoreuna ja kärki ovat yhtä teräviä. Elleivät ole, säädä

hiomakulma. On tärkeää että teroituskulma sopii terän senhetkiseen viistekulmaan. Täten vältetään se, ettei metallia tarvitse poistaa liian paljon ja se pitää höylän terät optimaalisessa höyläyskulmassa (3f).

9. Teroitettaessa ohuita taltan teriä, aseta pieni taltanohjain levyn päälle toimimaan

välikappaleena ja teroita kuten ennenkin (3g).

10. Kytke laite pois toiminnasta. Ennen kuin irrotat moduulia, varmista että hiomalaikka

on täysin pysähtynyt.

11. On suositeltavaa, että hionnan jälkeen terän kärki hoonataan öljykivellä.

8 PUHDISTUS JA HUOLTO

Huomio! Ennen kuin suoritat mitään töitä laitteessa, irrota virtajohto.

• Pidä koneen tuuletusaukot puhtaina, ettei moottori ylikuumene.

• Puhdista koneen kotelo säännöllisesti pehmeällä kankaalla, mieluiten jokaisen käyttökerran jälkeen.

• Pidä ilmanvaihtoaukot puhtaina.

• Jos lika ei irtoa, käytä pehmeää kangasta, joka on kostutettu saippuaveteen.POWX1350 FI Copyright © 2022 VARO P a g e | 7 www.varo.com Älä koskaan käytä bensiinin, alkoholin tai ammoniakkiveden tapaisia liuottimia. Nämä liuottimet voivat vahingoittaa muoviosia. 9 TEKNISET TIEDOT Jännite / taajuus 230-240V~50Hz Teho 96W Kuormittamaton nopeus 1350min-1 Laikan läpimitta 56mm Poran läpimitta 4mm – 13mm Terän leveys 6mm – 51mm Nettopaino 1,20kg 10 MELU Melupäästöjen arvot on mitattu asianmukaisen standardin mukaan. (K=3) Äänenpainetaso LpA 82 dB(A) Äänitehotaso LwA 89 dB(A) HUOMIO! Käytä kuulosuojaimia, kun äänenpaine on yli 85 dB(A). 11 ASIAKASPALVELU

• Vialliset kytkimet voidaan vaihtaa huoltopalvelussamme.

• Jos liitäntäjohto (tai pistotulppa) on vioittunut, se on vaihdettava asiakaspalvelusta (huoltopisteestä) saatavaan erityisjohtoon. Liitäntäjohdon saa vaihtaa vain asiakaspalvelumme (huoltopisteet, ks. viimeinen sivu) tai muu ammattilainen (sähkömies). 12 SÄILYTYS

• Puhdista koko kone ja sen lisävarusteet.

• Säilytä lasten ulottumattomissa vakaassa ja turvallisessa asennossa, viileässä ja kuivassa paikassa, välttäen liian kuumia tai liian kylmiä lämpötiloja.

• Suojele suoralta auringonpaisteelta. Säilytä pimeässä mikäli mahdollista.

• Älä säilytä muovipusseissa kosteuden kerääntymisen välttämiseksi. 13 TAKUU

• Tälle tuotteelle on annettu 36 kuukauden takuu, joka alkaa hankintapäivämäärästä, jolloin ensimmäinen käyttäjä on ostanut tuotteen.

• Takuu kattaa kaikki materiaali- tai valmistusviat, mutta ei kata: akkuja, latureita normaalista osien kulumisesta johtuvia vikoja, kuten laakereita, harjoja, kaapeleita eikä tulppia tai lisävarusteita kuten poria, poran teriä, sahan teriä jne.; vahinkoja tai vikoja, jotka johtuvat väärinkäytöstä, onnettomuuksista tai tuotteeseen tehdyistä muutoksista; eikä myöskään kuljetuskustannuksia.

• Väärästä käytöstä johtuvat viat ja/tai vauriot eivät myöskään kuulu takuun piiriin.

• Pidätämme myös itsellämme oikeuden hylätä vaatimus, joka koskee työkalun väärästä käytöstä aiheutunutta ruumiillista vammaa.

• Korjaukset saa suorittaa vain Powerplus työkalujen valtuuttamassa huoltopisteessä.

• Lisätietoja saat tarvittaessa puhelinnumerosta 00 32 3 292 92 90.

• Asiakas vastaa myös mahdollisista kuljetuskustannuksista, ellei ole kirjallisesti toisin sovittu.

• Samanaikaisesti mitään vaatimuksia ei voida tehdä takuuseen, jos laitteessa ilmenevä vika on seurausta laiminlyödystä huollosta tai ylikuormituksesta.POWX1350 FI Copyright © 2022 VARO P a g e | 8 www.varo.com

• Takuun piiriin eivät kuulu viat, jotka johtuvat nesteen tunkeutumisesta laitteeseen, liiallisesta pölystä, tahallisesti aiheutetusta viasta (tahallisesta toiminnasta tai huolimattomuudesta johtuen), väärästä käytöstä (laitteelle sopimattomat käyttötarkoitukset), taitamattomasta käytöstä (esim. käsikirjan ohjeita ei noudateta), väärästä kokoamisesta, salaman iskusta, virheellisestä verkkojännitteestä. Tämä lista ei ole rajoittava.

• Vaatimusten hyväksyminen takuun piiriin kuuluvana ei voi koskaan johtaa takuukauden pidentämiseen eikä uuden takuukauden alkamiseen, jos laite joudutaan vaihtamaan uuteen.

• Laitteet tai osat jotka on vaihdettu takuun piiriin kuuluvana, ovat Varo NV:n omaisuutta.

• Pidätämme itsellämme oikeuden hylätä vaatimukset, jos hankintaa ei voida tarkistaa tai jos on ilmeistä, ettei tuotetta ei ole huollettu asianmukaisesti. (ilmanottoaukkojen puhdistus, hiiliharjojen säännöllinen huolto,…)

• Säilytä kassakuitti ostopäivämäärän tositteena.

• Työkalu on palautettava purkamattomana jälleenmyyjälle hyväksyttävän puhtaassa kunnossa, alkuperäisessä muotoillussa laatikossaan (mikäli käytettävissä tälle yksikölle) ostotositteen kera.

14 LAITTEEN KÄYTÖSTÄ POISTAMINEN

Jos joudut poistamaan laitteen käytöstä pitkäaikaisen käytön jälkeen, älä hävitä sitä tavallisen kotitalousjätteen mukana, vaan huolehdi sen hävittämisestä ympäristöä suojaavalla tavalla. Sähkölaitteiden tuottamia jätteitä ei saa käsitellä samalla tavalla kuin tavallisia kotitalousjätteitä. Sähkölaitteiden tuottamia jätteitä ei saa käsitellä tavallisten kotitalousjätteiden tapaan. Vie ne kierrätettäväksi asianmukaiseen paikkaan. Kysy neuvoa kierrätyksestä paikallisilta viranomaisilta tai jälleenmyyjältä.POWX1350 FI Copyright © 2022 VARO P a g e | 9 www.varo.com 15 YHDENMUKAISUUSILMOITUS VARO N.V. - Vic. Van Rompuy N.V Joseph Van Instraat 9 - BE2500 Lier - BELGIA ilmoittaa, että Tuote: : Monitoiminen Teroituskone Tavaramerkki: : POWERplus Malli: : POWX1350 on yhdenmukaistettuihin eurooppalaisiin standardien soveltamiseen perustuvien sovellettavien eurooppalaisten direktiivien olennaisten vaatimusten ja muiden asiaankuuluvien säännösten mukainen. Laitteen luvaton muokkaaminen johtaa tämän vakuutuksen mitätöitymiseen. Euroopan yhteisön direktiivit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka); 2011/65/EU 2006/42/EC 2014/30/EU Eurooppalaiset yhdenmukaistetut standardit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka); EN 62841-1 : 2015
