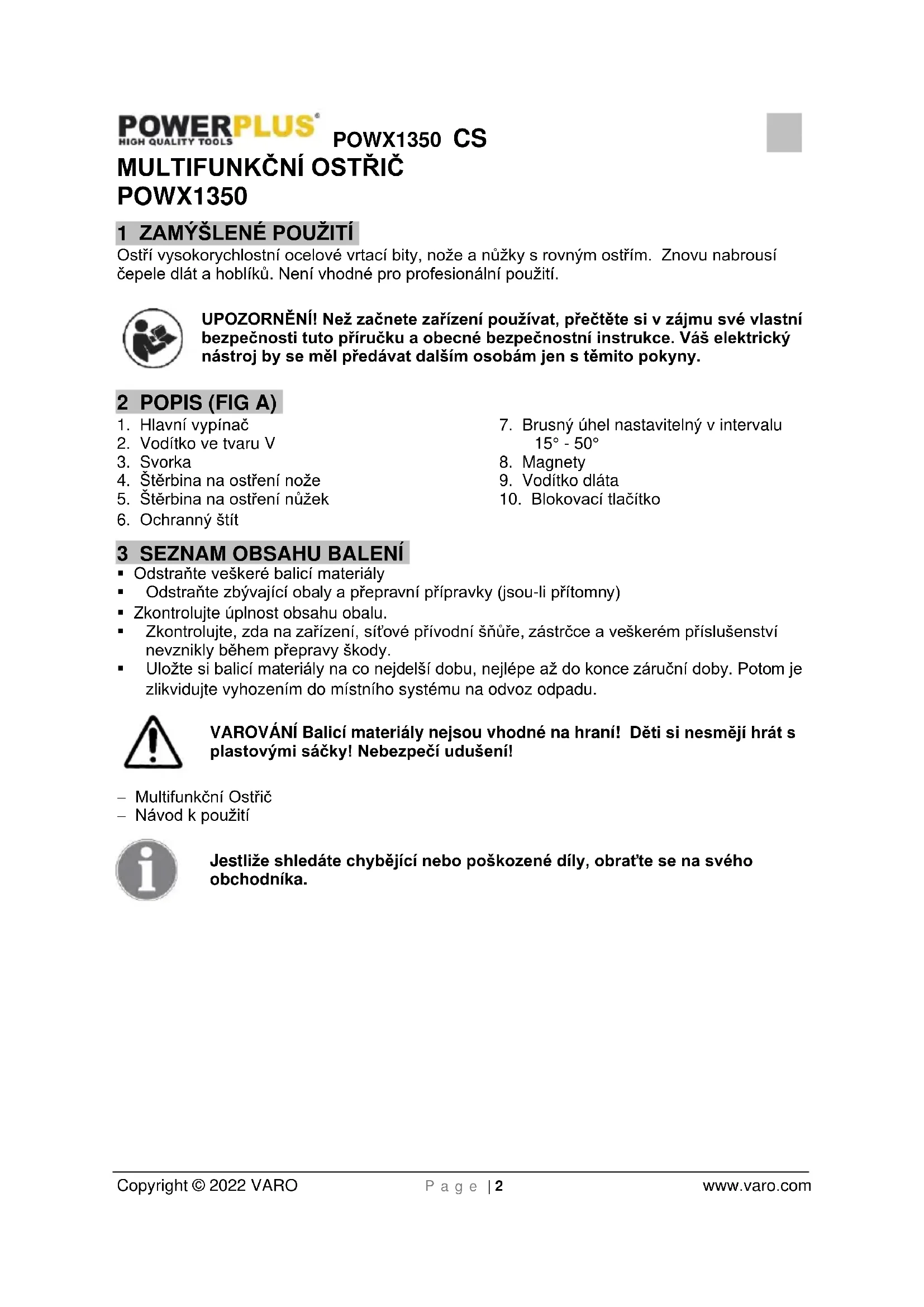

NÁVOD K OBSLUZE POWX1350 PowerPlus

5.4 Používání elektrických nástrojů a péče o ně ......................................................... 4

7.1 Vysokorychlostní ostřič ocelových vrtáků ((Fig. 1) .............................................. 5

Ostří vysokorychlostní ocelové vrtací bity, nože a nůžky s rovným ostřím. Znovu nabrousí čepele dlát a hoblíků. Není vhodné pro profesionální použití. UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu své vlastní bezpečnosti tuto příručku a obecné bezpečnostní instrukce. Váš elektrický nástroj by se měl předávat dalším osobám jen s těmito pokyny. 2 POPIS (FIG A)

2. Vodítko ve tvaru V

4. Štěrbina na ostření nože

5. Štěrbina na ostření nůžek

7. Brusný úhel nastavitelný v intervalu

10. Blokovací tlačítko

3 SEZNAM OBSAHU BALENÍ

• Odstraňte veškeré balicí materiály

• Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny)

• Zkontrolujte úplnost obsahu obalu.

• Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody.

• Uložte si balicí materiály na co nejdelší dobu, nejlépe až do konce záruční doby. Potom je zlikvidujte vyhozením do místního systému na odvoz odpadu. VAROVÁNÍ Balicí materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení! − Multifunkční Ostřič − Návod k použití Jestliže shledáte chybějící nebo poškozené díly, obraťte se na svého obchodníka.POWX1350 CS Copyright © 2022 VARO P a g e | 3 www.varo.com 4 SYMBOLY V tomto návodu a u přístroje jsou používány následující symboly:

Označuje riziko úrazu nebo poškození nástroje.

V souladu se základními požadavky Evropských směrnic

Před použitím si přečtěte příručku

Noste ochranné brýle

Stroj třídy II – Dvojitá izolace – Nepotřebujete uzemněnou zástrčku.

Elektrické stroje a přístroje nesmí být likvidovány s komunálním odpadem.

5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE Přečtěte si všechna bezpečnostní upozornění a všechny instrukce. Nedodržení upozornění a instrukcí může vést k zasažení elektrickým proudem, požáru a/nebo vážnému úrazu. Uschovejte si upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín "elektrický nástroj" v upozorněních znamená elektrický nástroj připojený (kabelem) k síti nebo elektrický nástroj provozovaný (bez kabelu) na baterii.

• Udržujte pracoviště čistě a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují riziko nehody.

• Neprovozujte elektrické nástroje ve výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nástroje produkují jiskry, které mohou prach nebo výpary zapálit.

• Při práci s elektrickým nástrojem se držte mimo dosah dětí a okolostojících osob. Mohou odvést vaši pozornost a ztratíte kontrolu nad nástrojem.

5.2 Elektrická bezpečnost

Vždy kontrolujte, zda napájecí soustava odpovídá napětí uvedenému na typovém štítku.

• Zástrčky elektrického nástroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak neupravujte. S uzemněnými elektrickými nástroji nepoužívejte nikdy rozvodné zástrčky. Riziko zasažení elektrickým proudem je menší u neupravovaných zástrček a kompatibilních zásuvek.

• Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy například na trubkách, radiátorech, sporácích a ledničkách. Nebezpečí zasažení elektrickým proudem je větší, jestliže je vaše tělo uzemněné.

• Nevystavujte elektrické nástroje dešti nebo vlhkosti. Voda, která se dostane do elektrického nástroje, zvyšuje riziko zasažení elektrickým proudem.

• S připojovacím kabelem zacházejte opatrně. Nikdy na něm nástroj nenoste a netahejte za něj při vytahování zástrčky ze zásuvky. Kabel chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko zasažení elektrickým proudem.POWX1350 CS Copyright © 2022 VARO P a g e | 4 www.varo.com

• Při práci s elektrickým nástrojem pod širým nebem používejte prodlužovací kabel vhodný k vnějšímu použití. Použití kabelu vhodného k vnějšímu použití zmenšuje riziko zasažení elektrickým proudem.

• Je-li práce s elektrickým nástrojem na vlhkém místě nevyhnutelná, použijte zdroj proudu chráněný před zbytkovým proudem (RCD). Použití RCD zmenšuje riziko zasažení elektrickým proudem.

5.3 Osobní bezpečnost

• Při práci s elektrickým nástrojem buďte pozorní, sledujte, co děláte, a řiďte se zdravým rozumem. Nepracujte s elektrickým nástrojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým nástrojem může vést k vážnému osobnímu zranění.

• Používejte bezpečnostní vybavení. Vždy si chraňte zrak. Bezpečnostní vybavení, jakým je protiprašný respirátor, neklouzavá bezpečnostní obuv, ochranná přilba nebo chránič sluchu, které se použije, kdykoliv to okolnosti vyžadují, omezuje osobní zranění.

• Vyhýbejte se nahodilému spuštění. Před připojením nástroje k síti se ubezpečte, že je vypínač v poloze vypnuto. Nošení nástrojů s prstem na vypínači a připojování nástrojů k síti s vypínačem v poloze zapnuto zvyšuje riziko nehody.

• Před nastartováním nástroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části elektrického nástroje může způsobit osobní zranění.

• Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. Tak máte nástroj pod lepší kontrolou v neočekávaných situacích.

• Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se mohou zachytit v pohybujících se dílech.

• Jsou-li k dispozici mechanismy umožňující odvádění a sběr prachu, zabezpečte jejich připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná působením prachu.

5.4 Používání elektrických nástrojů a péče o ně

• Při práci s elektrickým nástrojem nepoužívejte sílu. Používejte pro své cíle správný nástroj. Správný elektrický nástroj vykoná svůj úkol lépe a bezpečněji rychlostí, pro kterou byl zkonstruován.

• Nepoužívejte elektrický nástroj, jestliže ho nelze vypínačem zapnout i vypnout. Každý elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit.

• Před prováděním jakýchkoliv změn, výměnou příslušenství nebo uskladňováním elektrických nástrojů odpojte zástrčku od zdroje energie. Taková preventivní bezpečnostní opatření snižují riziko náhodného zapnutí elektrického nástroje.

• Nepoužívané elektrické nástroje ukládejte mimo dosah dětí a osobám, které nejsou obeznámeny s nástrojem ani s těmito pokyny, s ním nedovolte pracovat. Elektrické nástroje jsou v rukách neškolených uživatelů nebezpečné.

• Provádějte údržbu elektrických nástrojů. Kontrolujte lehký chod pohyblivých dílů, ověřujte jejich celistvost a veškeré ostatní podmínky schopné ovlivnit, jak nástroj funguje. Při poškození dejte elektrický nástroj před dalším použitím opravit. Mnoho nehod způsobuje právě nedostatečná údržba elektrických nástrojů.

• Řezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že by se řádně udržované řezné nástroje s ostrými břity někde zadrhly, a proto se ostré nástroje snáze ovládají.

• Používejte elektrický nástroj, příslušenství a nástrojové bity atd. v souladu s těmito pokyny a způsobem předepsaným pro konkrétní typ elektrického nástroje; přitom berte v úvahu pracovní podmínky a práci, již je třeba vykonat. Použití elektrického nástroje k činnosti jiné než předpokládané může vytvořit nebezpečnou situaci.POWX1350 CS Copyright © 2022 VARO P a g e | 5 www.varo.com

• Servisní práce na elektrickém nástroji přenechejte kvalifikovanému technikovi, který používá výhradně originální náhradní díly. Tak si zajistíte, že nástroj bude i nadále bezpečný.

6 ZVLÁŠTNÍ BEZPEČNOSTNÍ POKYNY

• Nenechávejte brusný kotouč bez dozoru, když je v provozu.

• Při broušení vznikají jiskry, držte tedy hořlavé látky a materiály mimo jeho dosah.

• Pohybujícího se brusného kotouče se nikdy nedotýkejte.

• Motor je speciálně určen pro přerušovaný provoz, bez přerušení smí pracovat max.15 minut.

• Když se brusný kotouč pohybuje, nepřipojujte ke stroji moduly.

• Nepoužívejte brusný kotouč bez nasazeného modulu.

• Před odepnutím modulu odpojte zařízení do proudu a nechte brusný kotouč, aby se zastavil. 7 PROVOZ

7.1 Vysokorychlostní ostřič ocelových vrtáků ((Fig. 1)

• Ostří všechny vysokorychlostní ocelové vrtací bity v intervalu 4 – 13 mm.

• Jedinečný proces ‘True Point’ zabezpečuje přesnou povrchovou úpravu.

• Pro vysokorychlostní ocelové vrtáky přesně vyhledá správné ostřicí úhly.

• Znovu naostří poškozené vrtací bity. OSTŘENÍ VYSOKORYCHLOSTNÍCH OCELOVÝCH BITŮ (1a-1i)

1. Nasaďte modul “ostřiče vysokorychlostních ocelových bitů” na pohonnou jednotku.

2. Vyjměte svěrku z držáku svěrky a zasuňte do něj vrtací bit (1a).

3. Upínací kroužek mírně utáhněte tak, aby se mohl vrtací bit stále volně pohybovat.

4. Svěrku s vrtacím bitem umístěte do ustavovací štěrbiny a využijte drážek ve

stěnách k jeho správnému zapuštění (1b).

5. Posuňte vrtací bit dopředu tak, aby ležel ve vodítku ‘V’ a dotýkal se kovové koncové

6. Otáčejte vrtacím bitem tak, dokud na něj vodítko ‘V’ úplně nedosedne (1c).

7. Všechny 4 rohy vrtacího bitu by se nyní měly dotýkat vodítka ‘V’.

8. S vrtacím bitem v této poloze přitáhněte upínací kroužek, aby se vrtací bit nemohl

9. Nadzvedněte vodítko “V” a odstraňte svěrku.

10. Přesuňte svěrku a vrtací bit do držáku svěrky na modulu pohonné jednotky. (1e)

11. Zapněte pohonnou jednotku.

12. Pohybujte držákem svěrky ze strany na stranu a přidržujte jej mírným tlakem prstu

13. Odstraňte vrtací bit a držák a celek otočte (1g).

14. Pohybujte držákem svěrky ze strany na stranu a přidržujte jej mírným tlakem prstu

15. Zkontrolujte stejnou ostrost náběžných hran obou rýh. Měly by se setkat přesně

upostřed, jak vidíte v (1h), nikoliv (1i).

16. Vypněte pohonnou jednotku. Před odstraněním modulu se ujistěte, že se brusný

7.2 Ostřič nožů a nůžek (Fig. 2)

• Ostří všechny nože a nůžky s rovnými čepelemi.

• Jedinečný nástavec k ostření nožů.

• Štěrbina s přesným úhlem umožňujícím ostřit nůžky.POWX1350 CS Copyright © 2022 VARO P a g e | 6 www.varo.com OSTŘENÍ NOŽŮ (2a-2c)

1. Nasaďte modul ‘ostřič nožů a nůžek’ na pohonnou jednotku.

2. Zapněte pohonnou jednotku.

3. Držte nůž rukojetí k sobě a zasuňte čepel do vodicí štěrbiny (2a).

4. Jakmile se čepel dotkne brusného kotouče, potahujte jí mírným stálým tlakem přes

kotouč. Netlačte příliš silně (2b).

5. Vložte druhou stranu čepele do druhé vodicí štěrbiny (2c) a opakujte #4

6. Opakujte ostření na obou strnách, dokud nedosáhnete čistého ostrého okraje.

7. Vypněte pohonnou jednotku. Před odstraněním modulu se ujistěte, že se brusný

kotouč zastavil. OSTŘENÍ NŮŽEK (2d-2f)

1. Nasaďte modul ‘ostřič nožů a nůžek’ na pohonnou jednotku.

2. Zapněte pohonnou jednotku.

3. Nůžky úplně otevřete.

4. Prosuňte první čepel nůžek čelní vodicí štěrbinou (2d). Čep nůžek a druhou čepel

držte na pravé straně.

5. Přetáhněte čepel přes brusný kotouč od čepu ke špičce. Používejte mírný stálý tlak,

netlačte příliš silně (2e).

6. Nůžky vyjměte a otočte a nabruste druhou čepel (2f).

7. Opakujte v případě potřeby, dokud nedocílíte čistých ostří.

8. Vypněte pohonnou jednotku. Před odstraněním modulu se ujistěte, že se brusný

7.3 Ostřič dlát a hoblíků (Fig. 3)

• Opakovaně nabrousí čepel dláta a hoblíku do šířky 50 mm.

• Brusný úhel nastavitelný v intervalu 15° - 50°.

• Výkonný vestavěný magnet zajišťuje bezpečnost čepele.

• Ochranný štít zvyšuje bezpečnost. OSTŘENÍ ČEPELÍ (3a-3g)

1. Nasaďte modul ‘ostřič nožů a nůžek’ na pohonnou jednotku.

2. Čepel umístěte proti zadnímu okraji desky (3a). Magnet napomáhá přidržení na

3. Ostřicí úhel musí odpovídat stávajícímu zkosenému úhlu na špičce čepele.

V případě potřeby jej seřiďte.

4. Ke změně úhlu povolte knoflík na seřízení úhlu (3c), seřiďte desku a pak knoflík na

seřízení úhlu utáhněte.

5. Ujistěte se, že se okraj čepele dotýká brusného kotouče a pak zapněte pohonnou

6. Potahujte čepel a desku mírným stálým tlakem tam a zpět přes brusný kotouč

souvislým pohybem (3d). Nedržte čepel na místě, výsledkem je nepravidelné naostření.

7. Postupně při ostření čepel nastavujte níže a níže na desce (3e). Netlačte silně.

Brušte postupně. V případě potřeby opakujte.

8. Odstraňte čepel a ujistěte se, že jsou zkosený okraj i špička nabroušeny

rovnoměrně. Není-li tomu tak, upravte brusný úhel. Je důležité, aby brusný úhel byl stejný jako stávající zkosení čepele. Tak se vyhneme potřebě zbytečně odstranit příliš mnoho kovu a udržíme čepel nabroušenou v optimálním úhlu (3f).

9. Při ostření tenkých čepelí dlát umístěte malé dlátové vodítko na desku, aby působilo

jako rozpěrka, a ostřete stejně jako předtím (3g)

10. Vypněte pohonnou jednotku. Před odstraněním modulu se ujistěte, že se brusný

11. Po broušení doporučujeme jemně doostřit špičku čepele na obtahovacím brousku.POWX1350 CS

Pozor! Než začnete na zařízení provádět jakoukoliv práci, odpojte je od sítě.

• Udržujte čisté větrací otvory stroje, abyste předešli přehřátí motoru.

• Pravidelně čistěte těleso stroje měkkou tkaninou, nejlépe po každém použití.

• Udržujte větrací otvory prosté prachu a nečistot.

• Jestliže nečistota nepovoluje, použijte měkkou tkaninu navlhčenou ve vodě s přídavkem mýdla. Nikdy nepoužívejte rozpouštědla, jakými je benzín, alkohol, čpavková voda atd. Tato rozpouštědla mohou poškodit plastové díly. 9 TECHNICKÉ ÚDAJE Napětí / Kmitočet 230-240V~50Hz Výkon 96W Rychlost při chodu naprázdno 1350min-1 Průměr kotouče 56mm Průměr vrtáku 4mm – 13mm Šířka čepele 6mm – 51mm Netto váha 1,20kg 10 HLUČNOST Hodnoty hlukových emisí se měří podle příslušné normy. (K=3) Úroveň akustického tlaku LpA 82 dB(A) Úroveň akustického výkonu LwA 89 dB(A) POZOR! Hladina akustického tlaku může přesáhnout 85 dB(A), v takovém případě noste individuální chránič sluchu.

11 SERVISNÍ ODDĚLENÍ

Poškozené vypínače je třeba nechat vyměnit v našem poprodejním servisním oddělení. Je-li poškozen spojovací kabel (nebo síťová zástrčka), je třeba jej nahradit speciálním spojovacím kabelem, který je k dispozici v našem servisním oddělení. Výměnu spojovacího kabelu musí provést naše servisní oddělení (viz poslední stránku) nebo kvalifikovaná osoba (kvalifikovaný elektrikář). 12 USKLADNĚNÍ

• Důkladně vyčistěte celý stroj i jeho příslušenství.

• Uložte jej mimo dosah dětí do stabilní a bezpečné polohy na chladném a suchém místě; vyhýbejte se příliš vysokým i příliš nízkým teplotám.

• Chraňte jej před přímým slunečním svitem. Je-li to možné, uchovávejte v temnu.

• Neukládejte jej v plastikových pytlích, ve kterých by se hromadila vlhkost.POWX1350 CS Copyright © 2022 VARO P a g e | 8 www.varo.com 13 ZÁRUKA

• Na tento výrobek se vztahuje záruční doba 36 měsíců platná od data jeho zakoupení prvním uživatelem.

• Tato záruka kryje veškeré materiálové nebo výrobní vady kromě: baterií, nabíječek, vadných dílů podléhajících běžnému opotřebení, jakými jsou ložiska, kartáčky, kabely a zástrčky, nebo příslušenství, jakým jsou vrtáky, vrtací bity, pilové kotouče atd.; poškození nebo vad vyplývajících ze špatného zacházení, nehod nebo provedených změn; přepravních nákladů.

• Poškození a / nebo závady vyplývající z nevhodného používání také nespadají do záručních ustanovení.

• Také odmítáme veškerou odpovědnost za jakékoliv poranění vyplývající z nevhodného použití nástroje.

• Opravy může provádět pouze servisní středisko autorizované pro nástroje Powerplus.

• Více informací můžete vždy získat na čísle 00 32 3 292 92 90.

• Dopravní náklady vždy nese zákazník, pokud není písemně dohodnuto jinak.

• Stejně tak nelze vznášet nárok ze záruky v případě, že škoda na zařízení vznikla následkem nedbalé údržby nebo přetížení.

• Zcela vyloučeny ze záruky jsou škody vzniklé následkem zaplavení tekutinou, přílišného zaprášení, úmyslného poškození (ať jde o záměr či hrubou nedbalost), nepatřičného používání (používání k účelům, k nimž zařízení není vhodné), diletantského používání (např. nedodržováním pokynů z návodu), nekvalifikovaného sestavení, zásahu bleskem a chybného síťového napětí. Tento seznam není omezující.

• Uznání záručního nároku nemůže nikdy vést k prodloužení záruční lhůty ani začátku nové záruční lhůty v případě, že bylo zařízení vyměněno.

• Zařízení nebo díly vyměněné v rámci záruky se proto stávají vlastnictvím Varo NV.

• Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup nebo kdy je zřejmé, že výrobek nebyl správně udržován (pravidelné čištění větracích otvorů, pravidelné servisování uhlíkových kartáčků, atd.).

• Uschovejte si doklad o zakoupení, neboť se jím prokazuje datum nákupu.

14 ŽIVOTNÍ PROSTŘEDÍ

Použité zařízení nelikvidujte spolu s běžným domovním odpadem, ale řiďte se předpisy vydanými s ohledem na ochranu životního prostředí. Použitý motorový olej likvidujte způsobem slučitelným s péčí o životní prostředí. V kanystru jej předejte k recyklaci do vyhrazeného střediska pro likvidaci tohoto druhu odpadu. Nevyhazujte jej do odpadu ani jej nevylévejte na zem.POWX1350 CS Copyright © 2022 VARO P a g e | 9 www.varo.com

15 PROHLÁŠENÍ O SHODĚ

VARO N.V. - Vic. Van Rompuy N.V Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že Typ zařízení : Multi-Function Sharpener Značka : POWERplus Číslo položky : POWX1350 je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na aplikaci evropských harmonizovaných norem. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení. Evropské směrnice (včetně, nastanou-li, jejich změn a doplňků až do data podpisu); 2011/65/EU 2006/42/EC 2014/30/EU Evropské harmonizované normy (včetně, nastanou-li, jejich změn a doplňků až do data podpisu); EN62841-1 : 2015

EN61000-3-3 : 2013 Držitel technické dokumentace: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V. Níže podepsaný jedná jménem vedení společnosti, Ludo Mertens Regulativní postupy - Manažer pro dohled nad řádným jednáním 23/02/2022, Lier - BelgiumPOWX1350 SK Copyright © 2022 VARO P a g e | 1 www.varo.com
