Tip produs	Bară de sunet (Soundbar) cu subwoofer fără fir
Marcă	Samsung
Model	HWK651
Dimensiuni unitate principală	1010,5 x 54,0 x 87,5 mm (L x Î x A)
Greutate unitate principală	2,6 kg
Dimensiuni subwoofer	452,0 x 335,0 x 154,0 mm
Greutate subwoofer	6,8 kg
Putere totală de ieșire	340 W (30 W x 6 + 160 W subwoofer)
Alimentare	Adaptor de curent 24 V CC, cablu de alimentare CA
Consum în standby	≤ 2,8 W (toate porturile de rețea activate)
Intrări audio	1 x optic digital (DIGITAL AUDIO IN), 1 x analogic (AUX IN), 1 x HDMI IN, 1 x HDMI OUT (TV-ARC)
Conectivitate wireless	Bluetooth 2.1 + EDR, Wi-Fi (prin aplicația Samsung Multiroom), TV SoundConnect
Moduri sonore	STANDARD, MUSIC, CLEAR VOICE, SPORTS, MOVIE, NIGHT
Funcții speciale	Sunet surround 2.1 canale, control dinamic (DRC), reglare bass/ treble/ nivel subwoofer, Audio Sync, Anynet+, Auto Power Link, Bluetooth Power On, Network Standby On
Aplicații compatibile	Samsung Multiroom (iOS și Android)
Montare pe perete	Posibil (suport de fixare inclus, șuruburi neincluse)
Accesorii furnizate	Telecomandă cu baterie CR2032, 2 cabluri de alimentare, adaptor CA/CC, cablu optic, ghid de fixare pe perete, 2 șuruburi de fixare, 2 suporturi de perete
Întreținere și curățare	Curățați cu o cârpă uscată și moale. Nu utilizați produse chimice. Deconectați înainte de curățare.
Siguranță	Nu expuneți la umiditate sau căldură. Baterii țineți departe de copii. Deconectați în caz de furtună.
Reparabilitate	Nicio piesă reparabilă de utilizator. Contactați un service post-vânzare calificat.

Întrebări frecvente - HWK651 SAMSUNG

Cum conectez bara de sunet la televizorul meu?

Puteți conecta bara de sunet printr-un cablu optic digital (priză DIGITAL AUDIO IN) sau un cablu HDMI (port HDMI OUT TV-ARC). Pentru televizoarele Samsung compatibile, utilizați funcția TV SoundConnect (Bluetooth). După conectare, selectați sursa corespunzătoare (D.IN, HDMI sau TV).

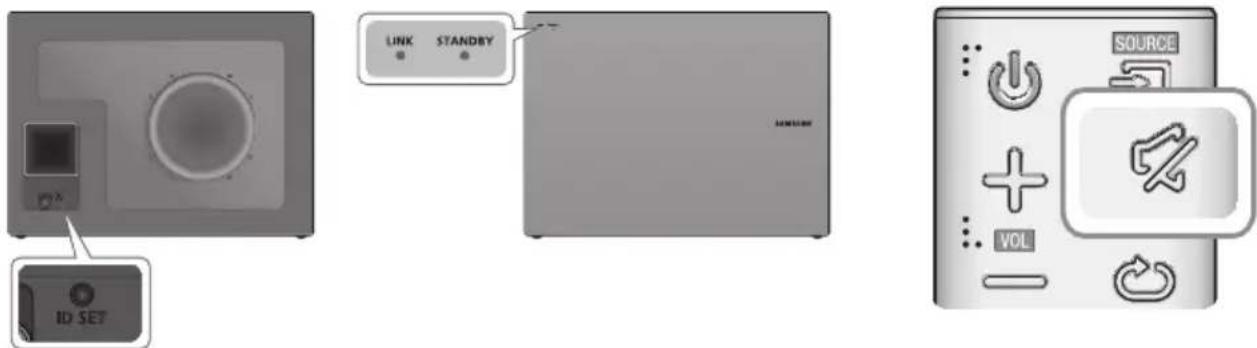

Ce fac dacă subwooferul fără fir nu se conectează?

Verificați dacă LED-ul subwooferului clipește în albastru. Dacă clipește, efectuați o împerechere manuală: apăsați 5 secunde pe butonul ID SET din spatele subwooferului, apoi pe telecomanda barei, apăsați 5 secunde pe butonul Silentios (⚫) când bara este în standby. Ecranul afișează 'ID SET'. Porniți bara pentru a finaliza.

Cum folosesc funcția Bluetooth Power On?

Activați-o apăsând pe butonul Bluetooth POWER al telecomenzii. Ecranul afișează 'ON - BLUETOOTH POWER'. Astfel, când porniți televizorul conectat prin TV SoundConnect, bara se pornește automat. Funcționează cu televizoare Samsung din 2013 încoace.

Pot controla bara de sunet cu telecomanda televizorului meu?

Da. Țineți apăsat butonul ((o)) SOUND timp de 5 secunde până când apare 'ON - TV REMOTE'. Apoi, în meniul audio al televizorului, selectați difuzor extern. Compatibil cu mărcile: VIZIO, LG, Sony, Sharp, Philips, Panasonic, Toshiba, Grundig, Hisense, RCA.

Cum instalez bara de sunet pe perete?

Utilizați ghidul de fixare pe perete furnizat. Așezați ghidul pe perete, marcați punctele de găurire la capete (tip A sau B în funcție de lățime). Găuriți și introduceți dibluri adecvate. Înșurubați șuruburile de fixare (nefurnizate, diametru M5, lungime ≥35 mm). Fixați suporturile de perete pe spatele barei cu șuruburile M4 furnizate, apoi agățați-o pe șuruburile de perete.

Ce înseamnă clipirea LED-ului pe subwoofer?

LED roșu fix : subwoofer în standby. Roșu intermitent : eșec de conectare. Albastru fix : conectare reușită. Albastru intermitent : încercare de conectare. Roșu și albastru alternativ : defecțiune, contactați service-ul post-vânzare.

Cum actualizez software-ul barei de sunet?

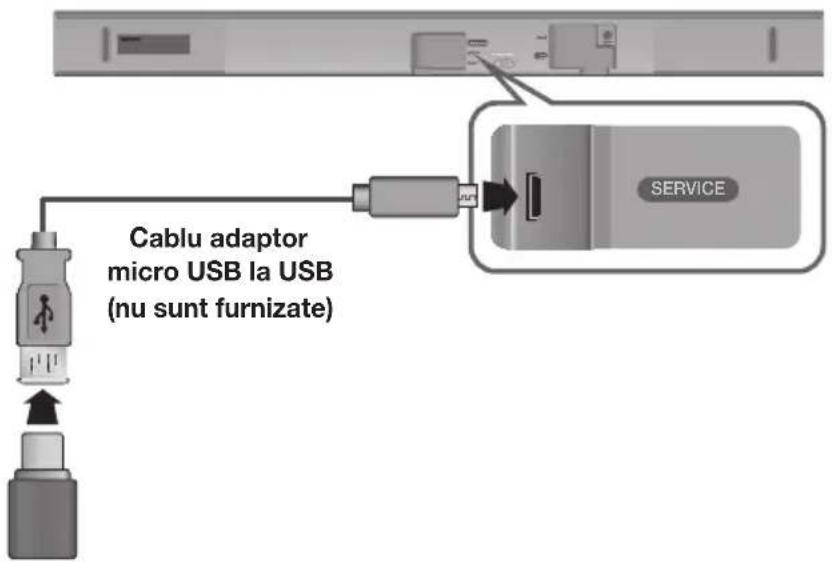

Două metode: Prin USB: descărcați firmware-ul de pe Samsung.com, copiați-l pe un stick USB (format FAT). Conectați stick-ul printr-un adaptor micro-USB la USB (nefurnizat) la portul SERVICE al barei. Porniți bara, apare 'UPDATE'. Actualizare automată: dacă bara este conectată la Internet, se actualizează automat când este în standby.

Cum reglez întârzierea audio (Audio Sync)?

Apăsați butonul SOUND CONTROL de mai multe ori până selectați 'AUDIO SYNC'. Utilizați tastele ◀/▶ pentru a ajusta întârzierea de la 0 la 300 ms. Disponibil în modurile D.IN și BT.

Care sunt modurile sonore disponibile?

Șase moduri: STANDARD (sunet original), MUSIC, CLEAR VOICE (voce clară), SPORTS, MOVIE (film) și NIGHT (noapte, reduce sunetele puternice). Apăsați butonul SOUND EFFECT pentru a naviga.

Ce fac dacă bara de sunet nu se pornește?

Verificați dacă cablul de alimentare este bine conectat la bară și la o priză de perete funcțională. Dacă problema persistă, deconectați cablul, așteptați câteva secunde și reconectați-l. Asigurați-vă că priza este accesibilă.

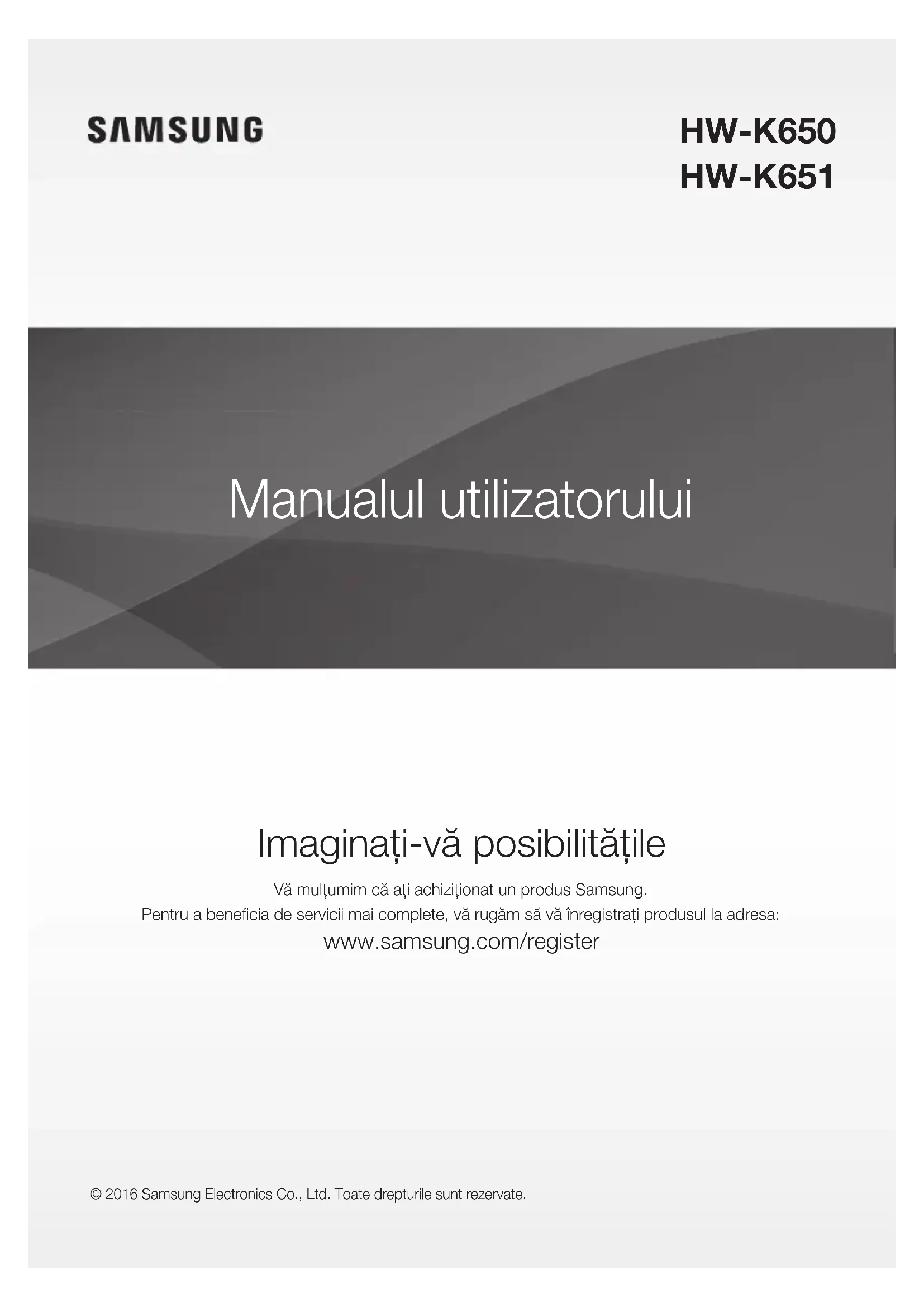

MANUAL DE UTILIZARE HWK651 SAMSUNG

Manualul utilizatorului

Imaginați-vă posibilitățile

Vă multumim că ați achiziționat un produs Samsung.

Pentru a beneficia de servicii mai complete, vă rugăm să vă înregistrați produsul la adresa:

www.samsung.com/register

INFORMATII DE SIGURANTĂ

Avertismente privind sigurAnT ^A

PENTRU A REDUCE RISCUL DE ELECTROCUTARE, NU SCOATEȚI CAPACUL POSTERIOR (SAU DIN SPATE). ÎN INTERIOR NU EXISTĂ PIESE CARE POT FI REPARATE DE UTILIZATOR. PENTRU SERVICE, ADRESAȚI-VĂ PERSONALULUI CALIFICAT.

	AtenTierisC de eLeCtrOCutAre nu desCHideTi			Acest simbol indică existența tensiunii înalte.Contactul cu orice parte internă a acestui aparat este periculos.
				Acest simbol indică faptul că aparatul este însoțit de documentație importantă pentru funcționare și întreținere.

	Produs clasa II: Acest simbol indică că nu este necesară împământarea.
	Tensiune c.a.: Acest simbol indică că tensiunea nominală marcată cu simbol este tensiunea c.a.
	Tensiunea c.c.: Acest simbol indică că tensiunea nominală marcată cu simbol este tensiunea c.c.
	Atenție! Consultați instrucțiunile de utilizare: Acest simbol instruiește utilizatorul să consulte manualul de utilizare pentru mai multe informații legare de siguranță.

Avertisment: Pentru a reduce riscul de incendiu și de electrocutare, feriți aparatul de ploaie și umezeală.

AtenTie : PENTRU A PREVENI ELECTROCUTAREA, POTRIVITI LAMELA STECHERULUI IN PRIZĂ SI INTRODUCETI COMPLET.

• Acest aparat trebuie conectat la o priză de curent alternativ cu conectare de protectie prin împământare.
• Pentru a deconecta aparatul de la priză, trebuie să scoateți ștecherul, drept urmare priza va fi imediat funcțională.

AtenTie

• Nu expuneți acest aparat la scurgeri sau stropiri. Nu plasați pe aparat obiecte pline cu lichid, cum ar fi vazele.
• Pentru a opri complet aparatul, trebuie să scoateți cablul de alimentare din priza de perete. Prin urmare, cablul de alimentare trebuie să poată fi accesat cu ușurință în orice moment.

preCAuTii

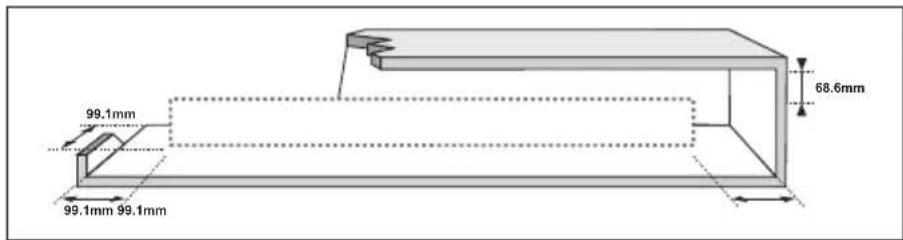

Asigurați-vă că sursa dvs. de curent alternativ este în concordanță cu autocolantul de identificare aflat pe spatele unității. Instalați unitatea în poziție orizontală sau pe un suport solid (mobilă), cu suficient spațiu în jur pentru ventilație 7\~10 cm. Asigurați-vă că fantele de ventilație nu sunt acoperite. Nu așezați unitatea pe amplificatoare sau pe alte echipamente care se pot încinge. Această unitate este destinată pentru utilizare continuă. Pentru a opri complet unitatea, deconectați cablul de alimentare de la priză. Deconectați unitatea de la priză dacă nu o utilizați mai mult timp.

În timpul furtunilor cu descărcări electrice, scoateți ștecherul din priză. Creșterile de tensiune din cauza descărcărilor electrice pot duce la defectarea aparatului.

Protejați aparatul de umiditate (de ex. vaze) și căldură excesivă (de ex. un șemineu) sau de echipamentele care creează câmpuri magnetice sau electronice puternice. Deconectați cablul de alimentare de la sursa de alimentare cu curent alternativ în cazul unei disfuncționalități. Aparatul nu este destinat utilizării industriale. Utilizați produsul doar în scopuri personale. Este posibil să se creeze condens, dacă aparatul sau discul au fost depozitate la temperaturi scăzute. Dacă transportați unitatea pe timpul iernii, așteptați aproximativ 2 ore înainte de utilizare, pentru ca unitatea să ajungă la temperatura camerei.

Nu expuneți aparatul la acțiunea directă a razelor soarelui sau a altor surse de căldură. Aparatul se poate supraîncălzi și defecta.

Bateriile utilizate pe acest produs conțin chimicale dăunătoare pentru mediul înconjurător. Nu aruncați bateriile împreună cu celelalte reziduuri menajere. Nu aruncați bateriile în foc. Nu scurtcircuitați, dezasamblați sau supraîncălziiți bateriile. Există pericolul de explozie dacă bateria este înlocuită incorect. Înlocuiti bateria cu una de același tip sau de un tip echivalent.

AVERTISMENT: NU ÎNGHÎTÎTI BATERIILE, PERICOL DE ARSURI CHIMICE.

[Telecomanda include] Acest aparat conține o baterie rotundă.

Dacă este înghițită bateria rotundă, poate provoca arsuri interne grave în doar 2 ore și poate provoca moartea. Nu lăsați bateriile noi și pe cele folosite la îndemâna copiilor. În cazul în care compartimentul

bateriilor nu se închide, încetați utilizarea aparatului și nu îl lăsați la îndemâna copiilor. Dacă aveți impresia că un copil a înghițit o baterie sau si-a introdus-o în orice orificiu corporal, consultați imediat un medic.

CONTINUT

2 INITIERE

2 Informații de siguranță

5 Accesorii incluse

6 DESCRIERI

6 Panou frontal/pe partea dreaptă

7 Panoul din spate/jos

8 Telecomanda

11 INSTALAREA

11 Instalarea sistemului Soundbar

11 Instalarea Suportului de Perete

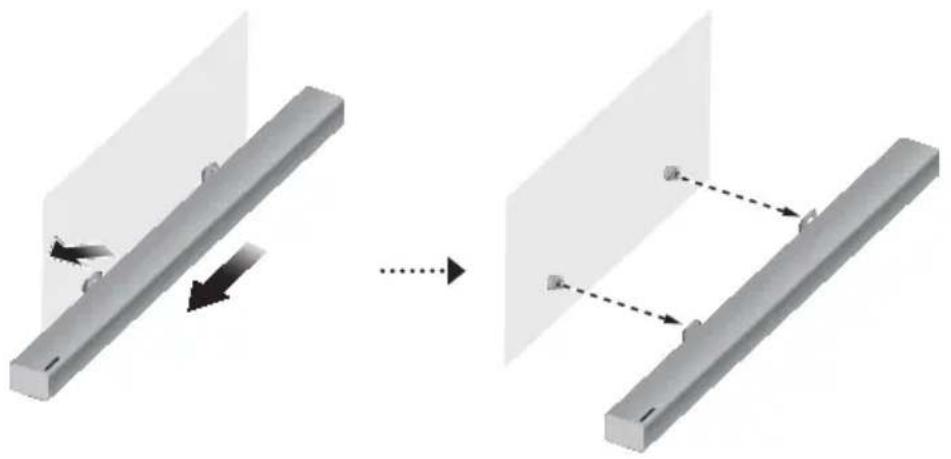

15 Detaşarea sistemului Soundbar de pe perete

16 CONEXIUNI

16 Conectarea Subwoofer-ului

18 Conectarea la un televizor

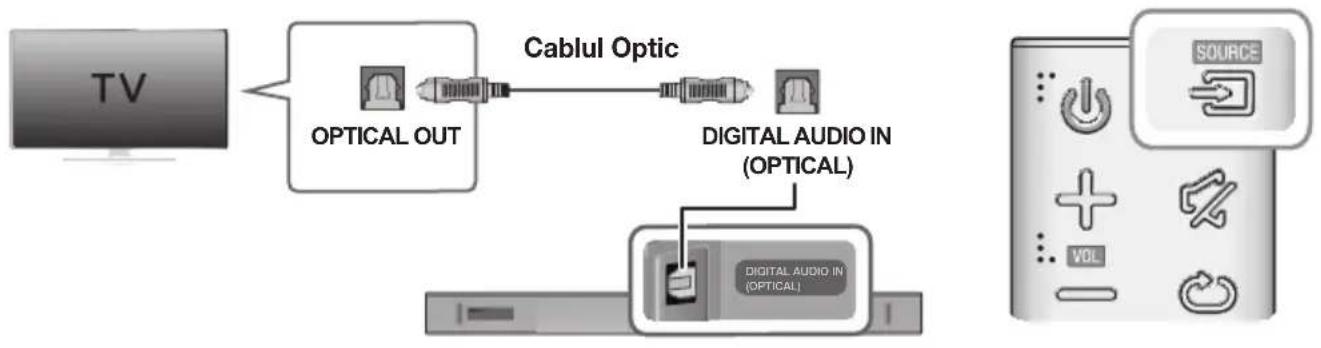

18 Conectarea unui televizor utilizând cablul optic digital

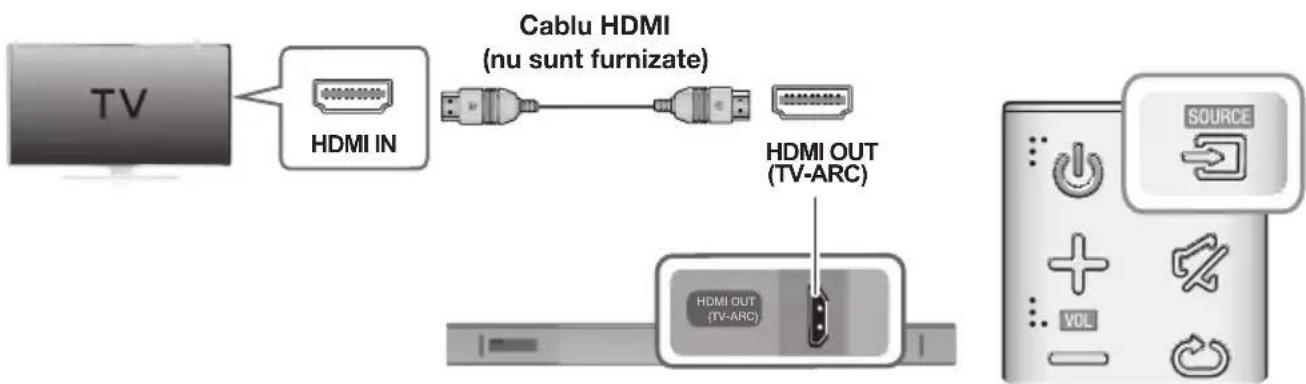

19 Conexiuni la televizor cu un cablu HDMI (Digital)

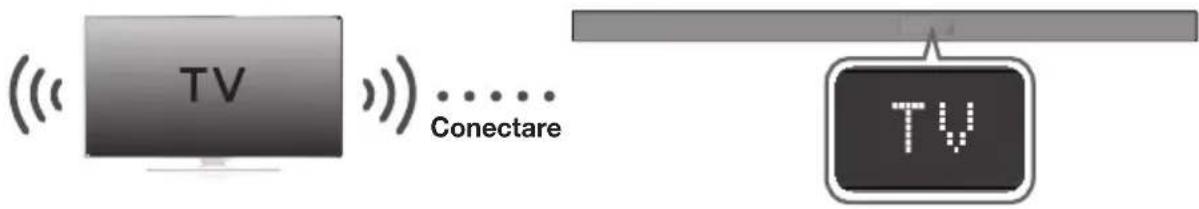

19 TV SoundConnect

21 Conectarea la dispozitivele externe

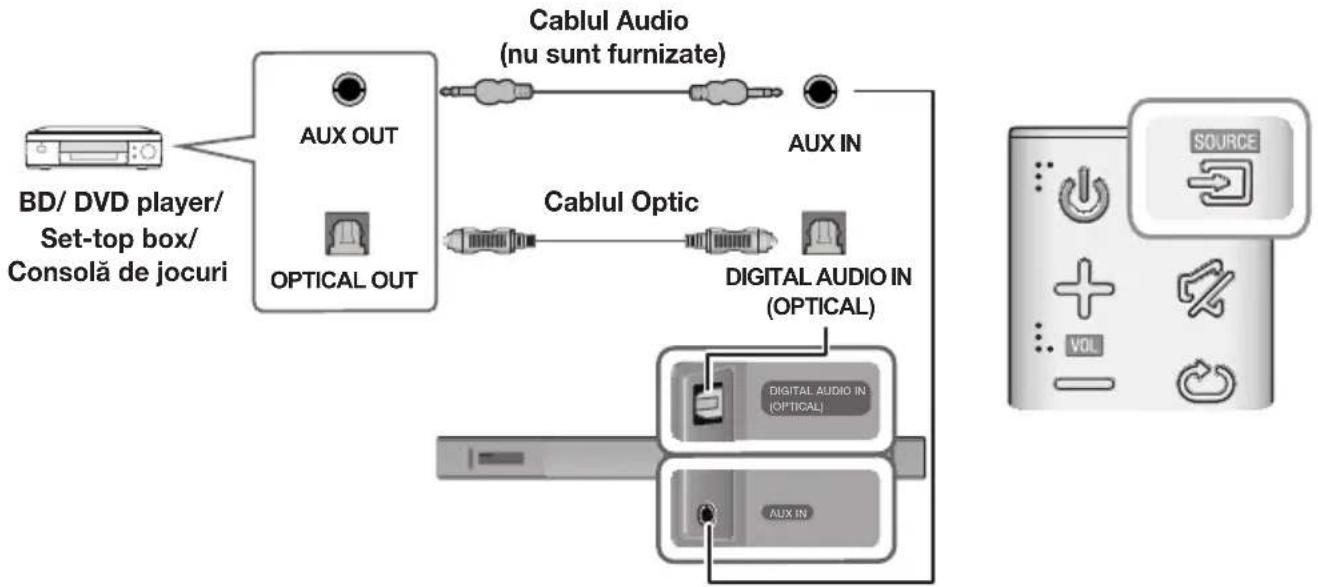

21 Cablu audio optic sau analog

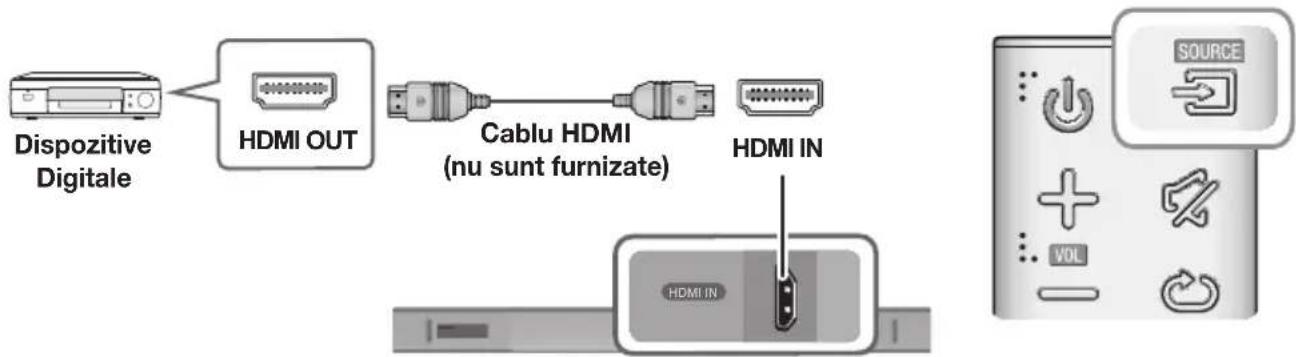

22 Cablu HDMI

23 FUNCTII

23 Mod intrare

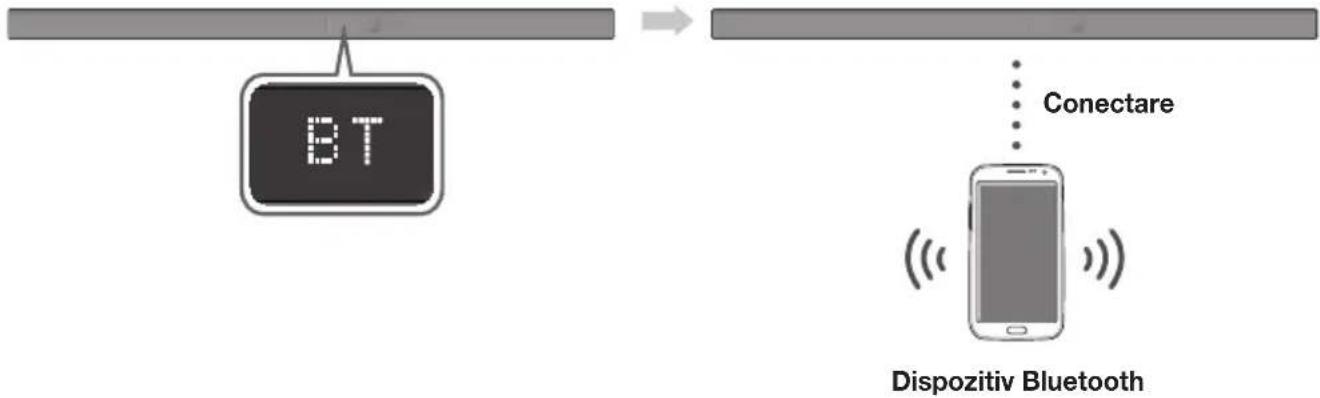

24 Bluetooth

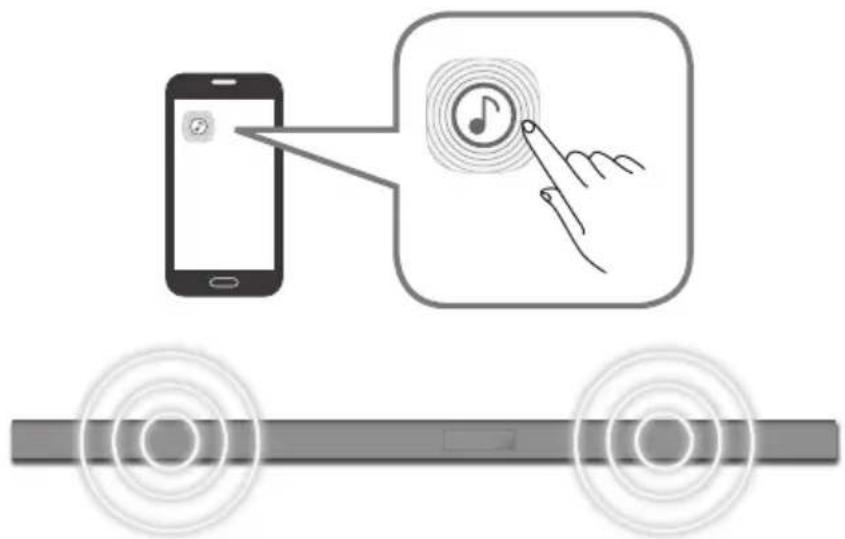

27 Utilizarea aplicatiei Multiroom

29 Utilizarea funcției Network Standby On

30 Actualizarea software

32 DEPANARE

32 Depanare

33 ANEXĂ

33 Specificații

• Figurile și ilustrațiile din acest manual pentru utilizator au rol consultativ și pot diferi de aspectul efectiv al aparatului.
• Se poate percepe o taxă administrativă în următoarele situații:

(a) un inginer este chemat la solicitarea dvs. și aparatul nu prezintă niciun defect (rezultă că nu ați citit manualul de utilizare).
(b) duceți unitatea la un centru de reparații și aparatul nu prezintă niciun defect (rezultă că nu ați citit manualul de utilizare).

- Cuantumul acestei taxe administrative vă va fi comunicat înainte de efectuarea oricărei vizite la domiciliu sau la locul de muncă.

ACCESORII INCLUSE

ÎNAINTE DE A CITI MANUALUL UTILIZATORULUI

Aveți în vedere următoarele informații înainte de a citi acest manual.

▶Pictogramele utilizate în manual

Pictogramă Termen Definitie
	Atentie	Indică situația în care o funcție nu funcționează sau în care setările au fost anulate.
	Notă	Indică sugestii sau instrucțiuni pe pagina respectivă, care ajută la activarea funcției.

În continuare sunt enumerate accesorile livrate.

Telecomandă / Baterie cu litiu (3V : CR2032)

Cablu de alimentare : 2 EA

Adaptor de c.a./c.c. Cablu optic

Ghidaj de montare pe perete Şurub suport : 2 EA Şurub : 2 EA

Suport de fixare pe perete stâng

Suport de fixare pe perete drept

• Aspectul accesorilor poate diferi puțin față de imaginile de mai sus.
• Adaptorul micro USB la USB și cablurile HDMI se vând separat. Pentru achiziționare, contactați Centrul de service Samsung sau Centrul Samsung pentru asistență clienti.

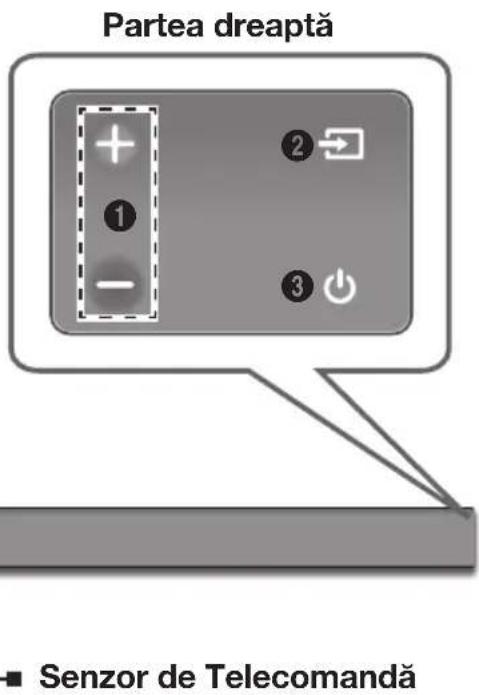

PANOU FRONTAL/PE PARTEA DREAPTĂ

① Buton + / - (Volum)

Controlează nivelul volumului.

Valoarea numerică asociată cu nivelul volumului apare pe afișajul frontal.

② Buton (Sursă)

Selectează intrarea D.IN, AUX, HDMI, BT, TV.

- Dacă mențineți apăsat timp de 3 secunde butonul când unitatea este alimentată, acesta se va comporta apoi ca butonul (Mut).

Pentru a anula configurarea butonului (Mut), mentineți din nou apăsat butonul

→ timp de cel puțin 3 secunde.

③ Buton (Alimentare)

Pornește și oprește Soundbar.

Partea dreaptă ■ Senzor de Telecomandă

Afișează modul curent.

• Butonul de alimentare va deveni activ la 4 - 6 secunde după ce conectați cablul de alimentare cu curent alternativ.
• Când porniți această unitate, va surveni o întârziere de 4 sau 5 secunde înainte de reproducerea sunetului.
• Dacă doriți să ascultați sunetul numai prin sistemul Soundbar, trebuie să opriți difuzoarele televizorului din meniul Configurare audio al televizorului. Consultați manualul televizorului.

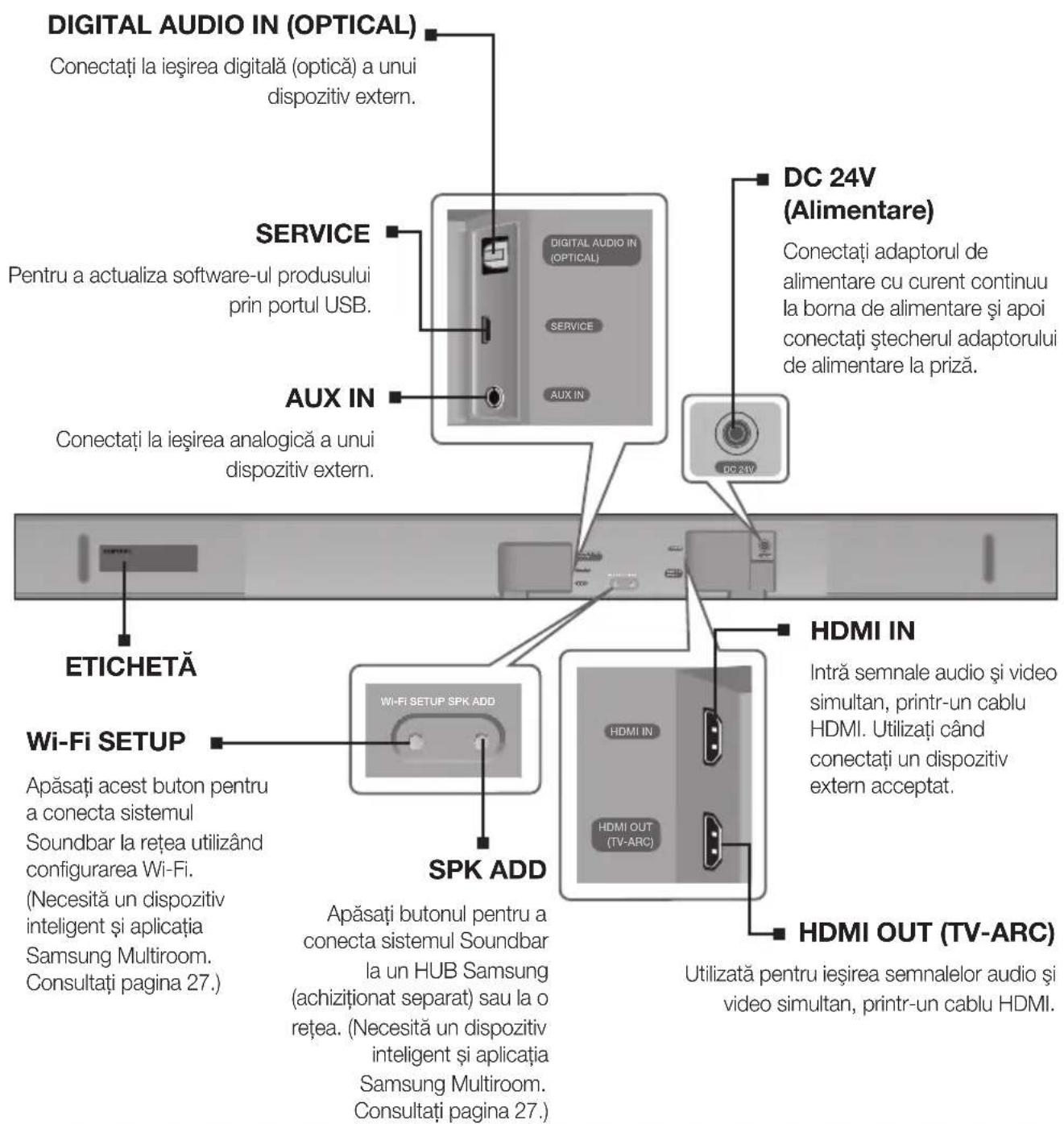

PANOUL DIN SPATE/JOS

DIGITAL AUDIO IN (OPTICAL) Conectați la ieșirea digitală (optică) a unui dispozitiv extern. SERVICE Pentru a actualiza software-ul produsului prin portul USB. AUX IN Conectați la ieșirea analogică a unui dispozitiv extern. DC 24V (Alimentare) Conectați adaptorul de alimentare cu curent continuu la borna de alimentare și apoi conectați ștecherul adaptorului de alimentare la priză. ETICHETĂ Wi-Fi SETUP Apăsați acest buton pentru a conecta sistemul Soundbar la rețea utilizând configurarea Wi-Fi. (Necesită un dispozitiv inteligent și aplicația Samsung Multiroom. Consultați pagina 27.) SPK ADD Apăsați butonul pentru a conecta sistemul Soundbar la un HUB Samsung (achiziționat separat) sau la o rețea. (Necesită un dispozitiv inteligent și aplicația Samsung Multiroom. Consultați pagina 27.) HDMI IN Intră semnale audio și video simultan, printr-un cablu HDMI. Utilizați când conectați un dispozitiv extern acceptat. HDMI OUT (TV-ARC) Utilizată pentru ieșirea semnalelor audio și video simultan, printr-un cablu HDMI.

• Când deconectați cablul de alimentare al adaptorului de alimentare cu curent continuu de la priză, țineți de ștecher. Nu trageți de cablu.
• Nu conectați această unitate sau alte componente la o priză de curent alternativ înainte de realizarea tuturor conexiunilor între componente.
• Asigurați-vă că așezați adaptorul de c.a./c.c. întins pe o masă sau pe podea. Dacă plasați adaptorul de c.a./c.c. astfel încât să atârne cu fața intrării de c.a. a cablului în sus, există riscul ca în adaptor să pătrundă apă sau alte substanțe străine care pot deteriora adaptorul.

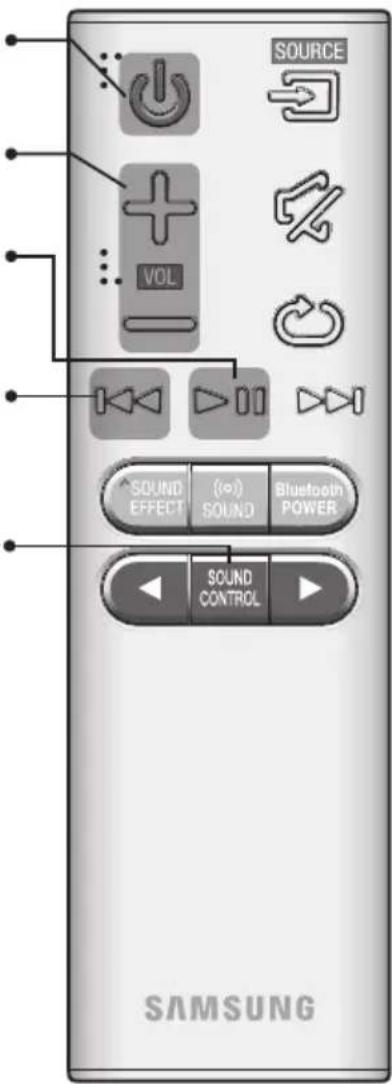

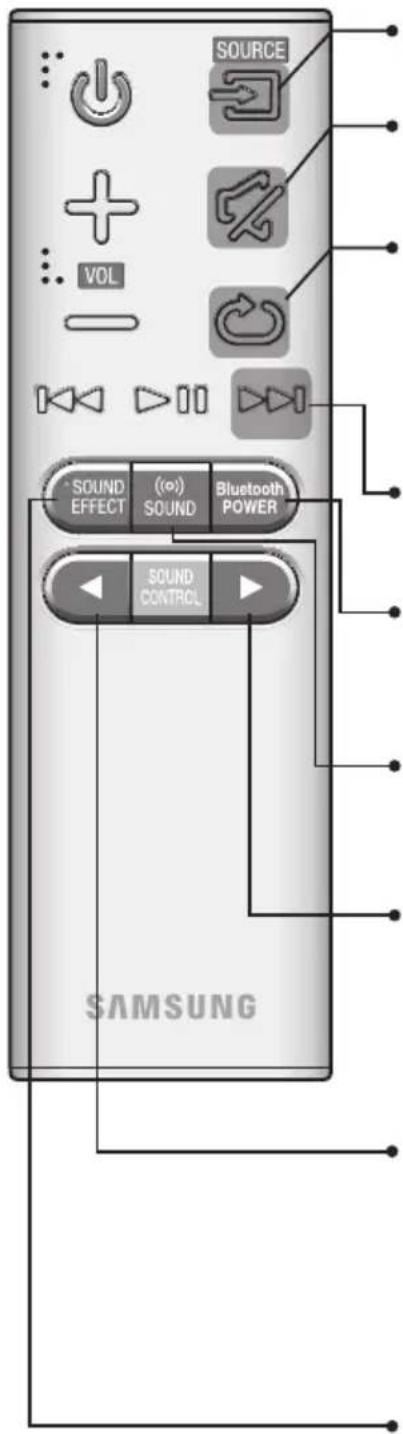

TELECOMANDA

SOURCE VOL SOUND EFFECT ((o)) SOUND Bluetooth POWER SOUND CONTROL SAMSUNG

SOURCE

Apăsați pentru a selecta o sursă conectată la sistemul Soundbar.

Mut

Puteți reduce volumul la 0 prin simpla apăsare a unui buton. Apăsați din nou pentru a restaura sunetul la volumul anterior.

Repetare

Funcția de repetare este disponibilă doar când este redată muzică din folderul Songs de pe telefon sau din DMS din aplicația Samsung Multiroom.

OFF - REPEAT : Anulează funcția de redare repetată.

TRACK - REPEAT : Redă repetat o piesă.

ALL - REPEAT : Redă repetat toate piesele.

Salt înainte

Dacă pe dispozitivul de pe care se realizează redarea există mai multe fișiere, după apăsarea butonului ▶▶I va fi selectat fișierul următor.

Bluetooth POWER

Apăsați butonul Bluetooth POWER de pe telecomandă pentru a activa sau dezactiva funcția de pornire prin Bluetooth POWER On. Consultați paginile 20 și 25 pentru detalii.

((o)) SOUND

Sunet surround adaugă profunzime și spațialitate sunetului. Apăsând repetat butonul ((o)) SOUND, parcurgeți setările Sunet surround:

Tineți apăsat butonul ► timp de 5 secunde pentru a activa și dezactiva funcția Anynet+.

OFF - ANYNET+, ON - ANYNET+

Funcția Anynet+ vă permite să controlați sistemul Soundbar cu telecomanda de pe un televizor Samsung compatibil cu Anynet+.

Sistemul Soundbar trebuie conectat la televizor prin intermediul unui cablu HDMI.

Tineți apăsat butonul ◀ timp de 5 secunde pentru a activa și dezactiva funcția Auto Power Link.

OFF - POWER LINK, ON - POWER LINK

* Auto Power Link

Sincronizează sistemul Soundbar cu o sursă conectată prin mufa optică, astfel încât acesta să pornească automat la pornirea televizorului. (Consultați pagina 18) Funția Auto Power Link este disponibilă doar în modul D.IN.

SOUND EFFECT

Puteți selecta dintre 6 moduri de sunet: STANDARD (Sunet Original),

MUSIC, CLEAR VOICE, SPORTS, MOVIE, și NIGHT - în funcție de tipul de conținut pe care doriți să îl audiați.

Selectați modul STANDARD dacă doriți să ascultați sunetul original.

\* DRC (Dynamic Range Control)

Vă permite să aplicați controlul intervalului dinamic asupra sistemului Dolby Digital. Tineți apăsat butonul SOUND EFFECT timp de 5 secunde în modul STANDBY pentru a activa sau dezactiva funcția DRC (Dynamic Range Control).

Alimentare

Pornește și oprește Soundbar.

Volum

Reglează nivelul volumului unității.

Redare/Pauză

Apăsați butonul ▶II pentru a trece în pauză redarea fișierului.

Apăsați din nou butonul ▶II pentru a reda fișierul selectat.

Salt Înapoi

Dacă pe dispozitivul de pe care se realizează redarea există mai multe fișiere, după apăsarea butonului ◀◀ va fi selectat fișierul anterior.

SOUND CONTROL

Apăsați pentru a selecta TREBLE, BASS, SUBWOOFER LEVEL

sau AUDIO SYNC.

Apoi, utilizati butoanele ◀, ▶ pentru a regla volumul pentru TREBLE sau BASS

între -3 \~ +3 și volumul pentru SUBWOOFER LEVEL de la -12 și între -6 \~ +6.

Mentineti apăsat butonul SOUND CONTROL aproximativ 5 secunde pentru a ajusta sunetul pentru fiecare bandă de frecvență. Puteți selecta una dintre opțiunile 150Hz, 300Hz, 600Hz, 1,2KHz, 2,5KHz, 5KHz și 10KHz, pe care o

puteti ajusta apoi între -6 \~ +6.

Dacă sistemul Soundbar este conectat la un televizor digital, iar semnalul video și cel audio nu sunt sincronizate, apăsati butoanele SOUND CONTROL pentru a le sincroniza. Utilizați butoanele ◀, ▶ pentru a seta întârzierea sunetului la valori între 0 ms \~i 300 ms. În modul TV și modul BT, este posibil ca funcția Audio

Sync să nu fie disponibilă.

SOURCE VOL SOUND EFFECT (∞) SOUND Bluetooth POWER SOUND CONTROL SAMSUNG

- Controlați televizorului cu ajutorul telecomenzii acestuia.

▶ Controlul sistemului Soundbar cu ajutorul telecomenzii televizorului

1. Tineti apăsat butonul ((o)) SOUND timp de peste 5 secunde în timp ce sistemul Soundbar este pornit.
2. Pe afisajul sistemului Soundbar apare „ON - TV REMOTE”.
3. În meniul televizorului, setati boxele televizorului la boxe externe.

• Optiunea nu este disponibilă dacă funcția TV ARC sau modul HDMI sunt în curs de utilizare.
• În această funcție nu este disponibil niciun buton, cu exceptia butoanelor VOL +/- și (Mut).
• Meniurile televizorului diferă în funcție de producător și de model. Pentru informații suplimentare, consultați manualul de utilizare a televizorului.

- Producători care acceptă această funcție:

• VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA
• În funcție de producătorul telecomenzii, este posibil ca această funcție să nu fie compatibilă cu telecomanda televizorului dvs.
• Pentru a dezactiva această funcție, apăsați buton(ă)) SOUND timp de 5 secunde.

Pe afișajul sistemului Soundbar apare „OFF - TV REMOTE”.

INSTALAREA BATERIILOR ÎN TELECOMANDĂ

1. Cu ajutorul unei monede, rotiți capacul bateriilor telecomenzii în sens anti-orar, așa cum este indicat în imaginea de mai sus.

1. Introduceți o baterie cu litiu de 3V. Introduceți bateria cu polul pozitiv (+) în sus. Puneti la loc capacul bateriei și aliniatți marcajele '•', așa cum este indicat în imaginea de mai sus.

1. Cu ajutorul unei monede, rotiți capacul bateriilor în sensul acelor de ceasornic până când se fixează.

INSTALAREA SISTEMULUI SOUNDBAR

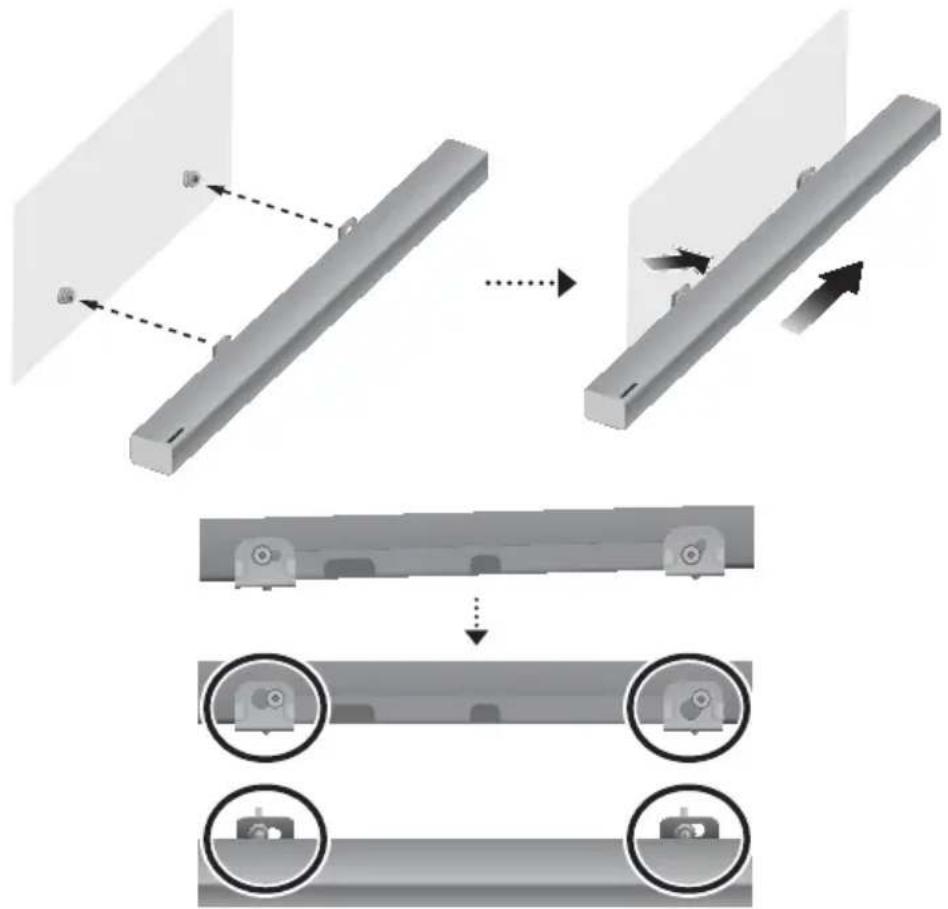

INSTALAREA SUPORTULUI DE PERETE

▶Precauții la instalare

- Instalati numai pe un perete vertical.

• La locația de instalare evitați temperatura sau umiditatea ridicate sau pereții care nu pot susține greutatea echipamentului.
• Verificați duritatea peretelui. Dacă peretele nu este suficient de dur pentru a susține sistemul, ranforsați-l sau montați sistemul pe alt perete care îi poate susține greutatea.
• Utilizați dibluri adecvate pentru peretele pe care montați sistemul (rigips, metal, lemn, etc.). Dacă este posibil, fixați șuruburile de montat în grinzi.
• Achiziționați şuruburile de fixare pe perete în funcție de tipul și grosimea peretelui pe care montați sistemul Soundbar.

-Diametru : M5

-Lungime : L 35 mm sau mai mult recomandat

• Conectați cablurile între unitate și dispozitivele externe înainte de a fixa unitatea pe perete.
• Opriti echipamentul și scoateți-l din priză înainte de instalare. În caz contrar, există risc de electrocutare.

5cm sau mai mult

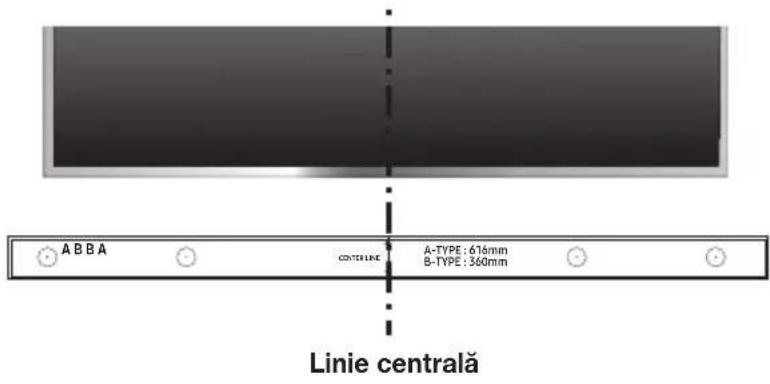

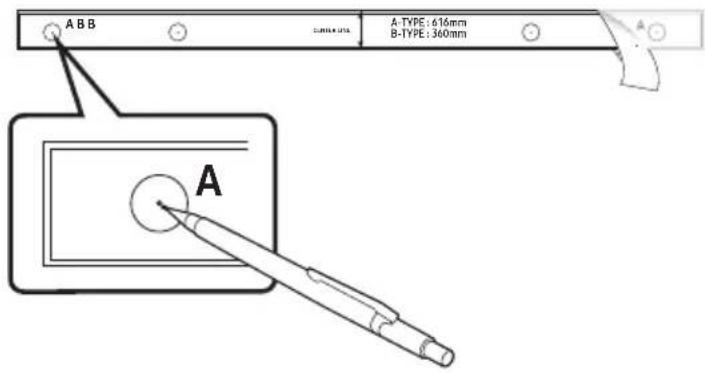

1. Plasați Ghidaj de montare pe perete pe suprafața peretelui.

2. Ghidaj de montare pe perete trebuie să fie uniform.

3. Dacă pe perete este montat un televizor, montați sistemul Soundbar la cel puțin 5 cm sub televizor.

ABBA CENTERLINE A-TYPE : 616mm B-TYPE : 360mm Linie centrală

1. Aliniați Linie centrală de pe şablonul de hârtie cu centrul televizorului (dacă montați sistemul Soundbar sub televizor), apoi fixați Ghidaj de montare pe perete pe perete utilizând bandă adezivă.

- Dacă nu montați sub un televizor, plasați Linie centrală în centrul zonei de instalare.

A B B A-TYPE: 616mm B-TYPE: 360mm A

1. Introduceți vârful unui stilou sau al unui creion ascuțit prin centrul imaginilor A-TYPE la fiecare capăt al ghidajului pentru a marca găurile pentru șuruburile de susținere, apoi scoateți Ghidaj de montare pe perete.

2. Utilizând un burghiu de dimensiune corespunzătoare, realizați o gaură în perete în dreptul fiecărui marcaj.

- Dacă marcajele nu corespund cu pozițiile bolțurilor, asigurați-vă că introduceți ancorele sau diblurile Molly în găuri înainte de a introduce șuruburile de susținere. Dacă utilizați ancore sau dibluri Molly, asigurați-vă că găurile pe care le realizați sunt suficient de mari pentru ancorele sau diblurile Molly utilizate.

1. Împingeți un şurub (nefurnizat) prin fiecare Şurub suport, apoi înşurubați bine fiecare şurub în câte o gaură pentru şurubul de susținere.

1. Utilizați cele două Šurub (M4 x L12) pentru a atașa atât Suport de perete stâng, cât și pe cel drept pe partea de jos a sistemului Soundbar. Pentru o montare corespunzătoare, trebuie să aliniați locașurile de pe sistemul Soundbar cu orificiile suporturilor de fixare.

Partea din spate a sistemului Soundbar

Capătul din dreapta al sistemului Soundbar

- La asamblare, asigurati-vă că partea care atârnă de la Suport de fixare pe perete este plasată cu spatele.

- Suporturile de perete stâng și drept au forme diferite. Asigurati-vă că le-ati poziționat corect.

1. Instalați sistemul Soundbar cu Suport de fixare pe perete suspendând Suport de fixare pe perete de Şurub suport pe perete.

- Înclinați ușor sistemul Soundbar pentru a introduce ambele capete ale Şurub suport în găurile Suport de fixare pe perete. Împingeți sistemul Soundbar în direcția săgeții pentru a vă asigura că ambele laturi sunt bine fixate.

detAŞAreA sistemuLui sOundBAr de pe perete

1. Pentru a separa sistemul Soundbar de suportul de perete, împingeți-l în direcția săgeții, apoi trageți-l de la perete conform ilustrației.

• Nu vă agățați de unitatea montată și evitați impactul sau scăparea pe jos a unității.
• Fixați aparatul pe perete, pentru a nu cădea. Căderea aparatului poate provoca rănirea persoanelor sau avarierea produsului.
• Când unitatea este montată pe perete, nu permiteți accesul copiilor la cabluri, deoarece aceștia pot cauza căderea aparatului.
• Pentru a garanta funcționalitatea suportului montat pe perete, montați sistemul de sunet ca cel puțin 5 cm sub televizor, dacă aceste este montat pe perete.
• Din motive de siguranță, dacă nu montați unitatea pe perete, așezați-o pe o suprafață plană, fermă, pe care riscul de cădere este redus.

• Nu conectați cablul de alimentare al acestui produs sau televizorul la priza de alimentare cu curent decât după ce ati realizat toate conexiunile.
• Înainte de mutarea sau instalarea produsului, opritii alimentarea aparatului și scoateti cablul din priză.

CONECTAREA SUBWOOFER-ULUI

COneCtAreA AutOmAtă LA suBWOOfer

ID-ul de conectare al subwooferului este presetat din fabrică, iar unitatea principală și subwooferul trebuie să se conecteze automat (fără fir) în momentul în care sunt pornite.

- Când subwooferul este conectat complet, indicatorul LED albastru de conectare de pe subwoofer nu mai clipește, ci luminează continuu.

COneCtAreA mAnuALă LA suBWOOfer

Dacă lumina LED albastră continuă să clipească la pornirea unității principale și a subwooferului, setați ID-ul urmând pașii de mai jos.

- Important: Înainte de a începe, introduceți bateriile în telecomandă. Consultați pagina 10 pentru instructiuni.

1. Introduceți în priză cablurile unității principale și subwoofer-ului.
2. Mentineți apăsat butonul id set din partea din spate a subwoofer-ului timp de 5 secunde.

- Indicatorul STANDBY se stinge și indicatorul LINK (LED-ul albastru) clipește rapid.

1. Când este oprită unitatea principală (modul STANDBY), mențineți apăsat timp de 5 secunde butonul (Mut) de pe telecomandă.
2. Pe afișajul sistemului Soundbar va apărea mesajul id set.

3. Pentru a finaliza conectarea, porniți unitatea principală cât timp LED-ul albastru al subwooferului clipește.

4. Unitatea principală și subwoofer-ul ar trebui să fie acum legate (conectate).

5. Indicatorul LINK (LED albastru) de pe subwoofer trebuie să lumineze continuu, nu intermitent.
6. Dacă indicatorul LINK nu luminează albastru continuu, procesul de conectare nu a reușit. Opriți unitatea principală și începeti din nou de la Pasul 2.
7. Vă puteți bucura de o calitate superioară a sunetului de la subwoofer-ul wireless, selectând efectul de sunet. (Consultați pagina 8)

• Înainte de mutarea sau instalarea aparatului, opriți alimentarea cu energie și scoateți cablul din priză.
• Dacă unitatea principală este oprită, subwooferul wireless va fi în modul Standby (în așteptare), iar LED-ul STANDBY din față va clipi direct roșu. (Fără LED albastru).
• Dacă utilizati un dispositiv care funcționează pe aceeași frecvență (2,4GHz) cu sistemul Soundbar în apropierea acestuia, ar putea apărea interferențe care să provoace întreruperea sunetului.
• Distanța de transmisie a undei radio este de aproximativ 10 m, dar poate varia în funcție de mediul de operare. Este posibil ca sistemul să nu funcționeze în cazul în care există un perete din oțel-beton sau metallic între unitatea principală și modulul de recepție wireless, datorită faptului că undele radio nu pot pătrunde prin metal.
• Dacă unitatea principală nu acceptă o conexiune wireless, urmați paşii 1 – 5 din pagina anterioară pentru a re-seta conexiunea dintre unitatea principală și subwoofer-ul wireless.

• Antena wireless de recepție este încorporată în subwoofer-ul wireless. Feriți aparatul de apă și umezeală.
• Pentru performanțe optime de audiție, asigurați-vă că zona din jurul subwoofer-ului wireless nu este bruiată de niciun obiect.

STAREA LÂMPII INDICATOARE CU LED DE PE SUBWOOFER

LED Stare	Descriere Solutie
Roşu Pornit		Standby (cu unitatea principală Soundbar oprită)	Verificați sursa de alimentare a unității principale Soundbar
		Conexiune nereusită	Conectați sistemul din nou (consultați instrucțiunile privind conectarea manuală din manualul de utilizare)
Albastru	Pornit	Conexiune reusită (funcționare normală)	-
	Intermitent	Standby (cu unitatea principală Soundbar oprită)	Verificați sursa de alimentare a unității principale Soundbar
		Conexiune nereusită	Conectați sistemul din nou (consultați instrucțiunile privind conectarea manuală din manualul de utilizare)
Roşu și albastru	Intermitent Defecțiune	Contactați centrul de service.

CONECTAREA LA UN TELEVIZOR

- Important: Înainte de a începe, introduceți bateriile în telecomandă. Consultați pagina 10 pentru instrucțiuni.

CONECTAREA UNUI TELEVIZOR UTILIZÂND CABLUL OPTIC DIGITAL

1. Conectați mufa DIGITAL AUDIO IN (OPTICAL) de pe sistemul Soundbar la mufa OPTICAL OUT a televizorului cu un cablu optic digital.
2. Apăsați butonul → din partea dreaptă a sistemului Soundbar sau butonul SOURCE de pe telecomandă pentru a selecta modul D.IN.

▶ Auto Power Link

Dacă ați conectat sistemul la un televizor printr-un cablu optic digital, setați funcția de pornire automată la PORNIT, pentru ca sistemul Soundbar să pornească automat când porniți televizorul.

1. Conectați sistemul Soundbar la televizor cu un cablu optic digital.
2. Apăsați butonul → din partea dreaptă a sistemului Soundbar sau butonul SOURCE de pe telecomandă pentru a selecta modul D.IN.
3. Apăsați butonul ◀ de pe telecomandă timp de 5 secunde pentru a activa sau dezactiva funcția Auto Power Link.

• Functia Auto Power Link este setată la ON în mod implicit.
• Functia Auto Power Link (Legătură de alimentare automată) ar putea să nu fie activă, în funcție de dispozitiv.

CONEXIUNI LA TELEVIZOR CU UN CABLU HDMI (DIGITAL)

1. Conectați un cablu HDMI (nu sunt furnizate) de la mufa de ieșire HDMI OUT (TV-ARC) din spatele aparatului la mufa de intrare HDMI IN a televizorului.
2. Apăsați butonul → din partea dreaptă a sistemului Soundbar sau butonul SOURCE de pe telecomandă pentru a selecta modul D.IN.

• HDMI este o interfață care permite transmisia digitală a semnalului video și audio cu un singur conector.
• Dacă televizorul are un port ARC, conectați cablul HDMI la portul HDMI IN (ARC).
• Dacă este posibil, se recomandă utilizarea unui cablu HDMI fără miez. Dacă utilizați un cablu HDMI cu miez, alegeti unul cu un diametru sub 14mm.

- Functia Anynet+ trebuie să fie activată.

- Această funcție nu este disponibilă în situația în care cablul HDMI nu acceptă ARC.

TV SOUNDCONNECT

Puteți asculta sunetul de la televizor prin sistemul Soundbar conectat la un televizor Samsung care acceptă funcția TV SoundConnect.

1. Porniți televizorul și sistemul Soundbar.
2. Apăsați butonul → din partea dreaptă a sistemului Soundbar sau butonul SOURCE de pe telecomandă pentru a selecta modul TV.
3. Pe televizor va apărea un mesaj prin care vi se solicită activarea funcției TV SoundConnect.
4. Selectați pentru a finaliza conectarea televizorului și a sistemului Soundbar utilizând telecomanda.

• Dacă procesul de conectare TV SoundConnect eșuează, navigați la funcția SoundConnect din meniul de sunet al televizorului, selectați Adăugare dispozitiv nou și setați Adăugare dispozitiv nou la PORNIT. Apoi reîncercați.
• Comutarea modului sistemului Soundbar de la TV la alt mod, încheie automat funcția TV SoundConnect.
• Pentru a conecta sistemul Soundbar la alt televizor, trebuie încheiată conexiunea existenta.
• Pentru a întrerupe conexiunea existenta, tineți apăsat butorii de pe telecomandă timp de 5 secunde sau comutați la alt mod. Pentru conectarea la alt televizor, urmații Pașii de la 1 la 4 de mai sus.

• Funcția TV SoundConnect (SoundShare) este acceptată de unele televizoare Samsung lansate după 2012. Înainte de a începe, verificați dacă televizorul acceptă funcția TV SoundConnect (SoundShare). (Pentru detalii suplimentare, consultați manualul televizorului.)
• Dacă televizorul Samsung este lansat înainte de 2014, consultați meniul de setare SoundShare.
• Dacă distanța dintre televizor și sistemul Soundbar depășește 10 m, conexiunea ar putea fi instabilă sau sunetul s-ar putea întrerupe. În această situație, schimbați poziția televizorului sau a sistemului Soundbar astfel încât să se afle în raza de acoperire și apoi restabiliți conexiunea prin TV SoundConnect.

- Zona de acoperire a funcției TV SoundConnect:

- Rază de împerechere recomandată: 2 m

- Rază de actiune recomandată: 10 m

- Butoanele Redare/Pauză, Următor și Anterior de pe sistemul Soundbar sau de pe telecomanda acestuia nu controlează televizorul.

▶Utilizarea funcției de pornire la conectarea prin Bluetooth

Funcția Bluetooth POWER On este disponibilă după ce ați conectat cu succes sistemul Soundbar la un televizor compatibil Bluetooth utilizând TV SoundConnect. Când funcția Bluetooth POWER On este PORNITĂ, pornirea sau oprirea televizorului va determina pornirea sau oprirea sistemului Soundbar.

1. Conectați televizorul la sistemul Soundbar prin funcția TV SoundConnect.
2. Apăsați butonul Bluetooth POWER de pe telecomanda sistemului Soundbar. Pe afișajul sistemului Soundbar va apărea "ON - BLUETOOTH POWER".

- ON - BLUETOOTH POWER : Sistemul Soundbar pornește și se oprește când porniți și opriți televizorul.

- OFF - BLUETOOTH POWER : Sistemul Soundbar se opreşte numai când opriti televizorul.

- Această funcție este acceptată de televizoarele Samsung lansate începând cu 2013.

CONECTAREA LA DISPOZITIVELE EXTERNE

CABLU AUDIO OPTIC SAU ANALOG

Această unitate este echipată cu o mufă de intrare optică digitală și o mufă de intrare audio analogică (AUX), oferind două posibilități de conectare la dispozitivele externe.

▶Cablu AUX

1. Conectați AUX IN (Audio) de pe unitatea principală la mufa AUDIO OUT a dispozitivului sursă utilizând un cablu audio.

2. Apăsați butonul → din partea dreaptă a sistemului Soundbar sau butonul SOURCE de pe telecomandă pentru a selecta modul AUX.

▶Cablu Optic

1. Conectați DIGITAL AUDIO IN (OPTICAL) de pe unitatea principală la mufa OPTICAL OUT a dispozitivului sursă utilizând un cablu audio.

2. Apăsați butonul → din partea dreaptă a sistemului Soundbar sau butonul SOURCE de pe telecomandă pentru a selecta modul D.IN.

CABLU HDMI

HDMI este o interfață digitală standard pentru conectarea la dispositive cum ar fi un televizor, proiector, DVD player, Blu-ray player, set top box și altele. Deoarece semnalul HDMI este standardul superior de calitate, veți putea să vă bucurați de semnal video și audio superior, așa cum a fost creat inițial de sursa digitală.

1. Conectați un cablu HDMI (nu sunt furnizate) de la mufa de intrare HDMI IN din spatele aparatului la mufa de ieșire HDMI OUT a dispozitivelor digitale.
2. Apăsați butonul → din partea dreaptă a sistemului Soundbar sau butonul SOURCE de pe telecomandă pentru a selecta modul HDMI.

MOD INTRARE

Apăsați butonul → din partea dreaptă a unității principale sau butonul SOURCE de pe telecomandă pentru a selecta modul dorit.

Capătul din dreapta al sistemului Soundbar

Unitatea se opreşte automat în următoarele situații:

• Modul D.IN/HDMI/BT/TV
-Dacă nu este emis semnal audio timp de 5 de minute.

- Modul AUX

-Dacă nu este conectat cablul AUX timp de 5 de minute.

- Dacă nu este apăsat niciun buton timp de 8 ore când este conectat cablul AUX.(Funcția Auto Power Down poate fi dezactivată numai în acest caz.)

Pentru dezactivarea funcției Auto Power Down, în modul AUX, mențineți apăsat butonul ▶II timp de 5 secunde. Pe afișaj apare ON - AUTO POwER DOwN / OFF - AUTO POwER DOwN.

BLUETOOTH

Puteți să conectați dispozitivul Bluetooth la sistemul Soundbar și să vă bucurați de sunet stereo, toate acestea fără fire!

CONECTAREA SISTEMUL SOUNDBAR LA UN DISPOZITIV BLUETOOTH

Verificați dacă dispozitivul Bluetooth acceptă căști stereo compatibile Bluetooth.

1. Apăsați butonul → din partea dreaptă a sistemului Soundbar sau butonul SOURCE de pe telecomandă pentru a selecta modul BT.

- Pe afișajul frontal al sistemului Soundbar va apărea BT READY.

1. Selectați meniul Bluetooth al dispozitivului pe care doriți să-l conectați prin Bluetooth. (consultați manualul de utilizare al dispozitivului Bluetooth)

2. Selectati [AV] Samsung Soundbar Kxxx" din lista.

3. Când sistemul Soundbar este conectat la un dispozitiv prin Bluetooth, pe afișajul frontal va apărea [Numele dispozitivului Bluetooth] → BT.

4. Numele dispozitivului poate fi afișat numai în limba engleză. Dacă numele nu este în limba engleză, pe ecran va apărea o linie de subliniere " _".

5. Dacă împerecherea dispozitivului Bluetooth cu sistemul Soundbar a eşuat, ştergeți dispozitivul "[AV] Samsung Soundbar Kxxx" găsit de dispozitivul Bluetooth și căutați din nou sistemul Soundbar.

6. Redați muzică pe dispozitivul conectat.

7. Puteti asculta muzica pe dispozitivul Bluetooth conectat prin sistemul Soundbar.

8. În modul BT, funcțiile Redare/Pauză/Următor/Anterior nu sunt disponibile. Totuși, aceste funcții sunt disponibile pe dispozitivele Bluetooth care acceptă AVRCP.

• Dacă atunci când conectați un dispozitiv Bluetooth vi se solicită un cod PIN, introduceti <0000>.
• Nu puteți împerechea mai multe dispositive Bluetooth simultan.
• Conexiunea prin Bluetooth va fi întreruptă când sistemul Soundbar este oprit.

• Sistemul Soundbar ar putea să nu caute sau să nu se conecteze corect la dispositive prin Bluetooth în următoarele situații:

• Dacă în vecinătatea sistemului Soundbar este un câmp electric puternic.

• Dacă sunt împerecheate simultan mai multe dispositive Bluetooth cu sistemul Soundbar.
• Dacă dispozitivul Bluetooth este oprit, nu este găsit sau nu funcționează corect.

- Rețineți că unele dispozitive, cum sunt cuptoarele cu microunde, adaptoarele wireless LAN, lămpile fluorescente și cuptoarele cu gaz, care utilizează aceeași frecvență ca și dispozitivul Bluetooth pot cauza interferențe.

- Sistemul Soundbar acceptă date SBC (44,1kHz, 48kHz).

• Conectați numai la dispositive Bluetooth care acceptă funcția A2DP (AV).
• Nu puteți conecta sistemul Soundbar la un dispozitiv Bluetooth care acceptă numai funcția HF (Hands-free).
• După ce ați împerecheat sistemul Soundbar cu un dispozitiv Bluetooth, dacă selectați "[AV] Samsung Soundbar Kxxx" dintre dispozitivele scanate de sistem, sistemul Soundbar va trece în modul BT.

- Disponibil numai dacă sistemul Soundbar apare în lista de dispositive împerecheate prin Bluetooth. (Dispozitivul Bluetooth și sistemul Soundbar trebuie să fi fost împerecheate anterior.)

• Sistemul Soundbar va apărea între dispozitivele căutate pe dispozitivul Bluetooth numai când pe afișajul acestuia este afișat BT READY.
• În modul TV SoundConnect, sistemul Soundbar nu poate fi împerecheat cu alt dispozitiv Bluetooth.

BLUETOOTH POWER ON (BLUETOOTH POWER)

Dacă un dispozitiv Bluetooth asociat anterior încearcă să se asocieze cu sistemul Soundbar când funcția Bluetooth POWER On este activată și sistemul Soundbar este pornit, sistemul Soundbar pornește automat.

1. Apăsați butonul Bluetooth POWER de la distanță în timp ce este pornit sistemul Soundbar.
2. ON - BLUETOOTH POWER apare pe afişajul sistemului Soundbar.

PENTRU DECONECTAREA DISPOZITIVULUI BLUETOOTH DE LA SISTEMUL SOUNDBAR

Puteți deconecta dispozitivul Bluetooth de la sistemul Soundbar. Pentru instrucțiuni, consultați manualul de utilizare al dispozitivului Bluetooth.

- Sistemul Soundbar va fi deconectat.

- Când sistemul Soundbar este deconectat de la dispozitivul Bluetooth, sistemul Soundbar va afișa BT DISCONNECTED pe afișajul frontal.

DECONECTAREA SISTEMULUI SOUNDBAR DE LA DISPOZITIVUL BLUETOOTH

Apăsați butonul SOURCE de pe telecomandă sau butonul → de pe partea dreaptă a produsului pentru a comuta de la BT la alt mod sau dezactivați sistemul Soundbar.

- Dispozitivul Bluetooth conectat va aștepta o anumită perioadă de timp pentru un răspuns de la sistemul Soundbar înainte de a întrerupe conexiunea. (Durata de deconectare poate varia, în funcție de dispozitivul Bluetooth)

- În modul de conectare Bluetooth, conexiunea Bluetooth se va întrerupe dacă distanța dintre sistemul Soundbar și dispozitivul Bluetooth depășește 10 m.

- Soundbar se opreşte automat după 5 de minute în starea Ready.

▶Informații suplimentare despre conexiunea Bluetooth

Bluetooth este o tehnologie care permite interconectarea rapidă a dispozitivelor compatibile Bluetooth printr-o conexiune fără fir, cu rază scurtă de acțiune.

- Un dispositiv Bluetooth poate cauza zgomote sau defectiuni de functionare când:

• O parte a corpului se află în contact cu sistemul de transmisie/recepție al dispozitivului Bluetooth sau al sistemului Soundbar.
• Este supus la variații electrice din cauza diverselor obstacole – pereți, colțuri sau elemente de partiționare a birourilor.

• Este supus la interferențe electrice din partea unor dispositive care funcționează pe aceeași frecvență – inclusiv echipamente medicale, cuptoare cu microunde și routere wireless LAN.

• Împerecheați sistemul Soundbar cu dispozitivul Bluetooth de la o distanță mică.

• Cu cât distanța dintre aparatul Soundbar și dispozitivul Bluetooth este mai mare, cu atât calitatea sunetului devine mai slabă. Dacă distanța este mai mare decât raza de operare Bluetooth, conexiunea se va întrerupe.
• În zonele cu calitate scăzută a recepției, conexiunea Bluetooth ar putea să nu funcționeze corect.
• Conexiunea Bluetooth funcționează numai câna aparatul este în apropiere unității centrale. Conexiunea va fi întreruptă automat, dacă distanța dintre dispositive este mai mare decât raza de recepție. Chiar și în interiorul acestei raze de recepție, calitatea sunetului poate fi deteriorată de diverse obstacole – cum ar fi ușile sau pereții.
• Acest dispozitiv wireless poate cauza o interferență electrică în timpul funcționării.

UTILIZAREA APLICATIEI MULTIROOM

Aplicația Samsung Multiroom vă permite să conectați sistemul Soundbar la un dispozitiv inteligent, la rețea și la Internet. Odată ce sistemul Soundbar s-a conectat la un dispozitiv inteligent cu aplicația Multiroom instalată, puteți conecta, de asemenea, sistemul Soundbar și mai multe dispozitive Samsung Multiroom împreună în mod wireless și puteți reda sunetul prin ele.

ÎNAINTE DE A ÎNCEPE

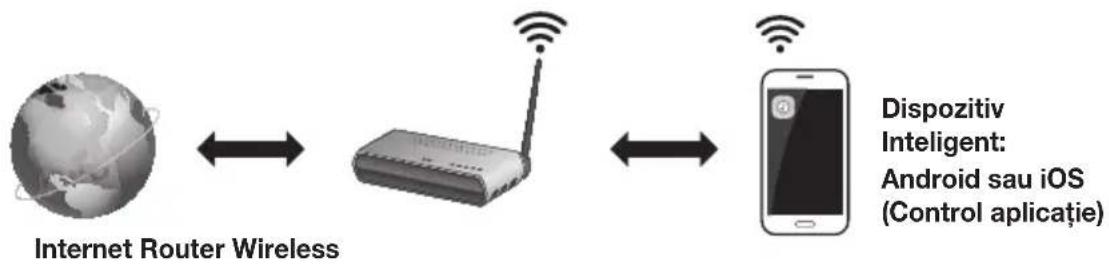

▶Informații de bază despre comunicare
    D["Dispozitiv Intelligent: Android sau iOS (Control aplicatie)"]

Cerințe:

1. Un router wireless și un dispozitiv inteligent.
2. Routerul wireless trebuie conectat la internet.
3. Dispozitivul inteligent trebuie conectat la router prin Wi-Fi.

INSTALAREA APLICATIEI SAMSUNG MULTIROOM

Pentru a utiliza sistemul Soundbar cu aplicația Samsung Multiroom, trebuie să descărcați și să instalatii aplicația Samsung Multiroom pe dispozitivul inteligent. Puteți descărca aplicația din Google Play sau App Store. Cu aplicația Samsung Multiroom instalată, puteți reda în sistemul Soundbar muzică stocată pe dispozitivul inteligent, localizată pe alte dispositive conectate, oferită de alți furnizori de conținut sau redată în flux de posturi de radio prin Internet

▶Android sau iOS

Descârcați pe dispozitivul inteligent aplicația Samsung Multiroom din Google Play sau App Store.

* Căutare pe Market: Samsung Multiroom

sau

▶Lansarea aplicatiei Samsung Multiroom

Pentru a lansa aplicația Samsung Multiroom, apăsați pictograma aplicației Multiroom de pe dispozitivul inteligent.

Pe dispozitivul inteligent, selectați aplicația Samsung Multiroom. Urmați instrucțiunile de pe ecranul dispozitivului inteligent.

Puteți utiliza următoarele funcții cu aplicația Samsung Multiroom.

- Puteti asculta muzică de pe telefonul mobil, din diverse surse sau posturi radio online.

[AV] Samsung Soundbar Kxxx Muzică de pe telefonul mobil My Phone Radio online Service muzică ALBUMS Album A Album B Album C Album D Album E More ARTISTS

UTILIZAREA FUNCTIEI NETWORK STANDBY ON

Funcția Network Standby On este disponibilă dacă a fost stabilită corect conexiunea wireless între dispozitivul inteligent și sistemul Soundbar. Această funcție pornește automat sistemul Soundbar când dispozitivul inteligent încearcă să se conecteze la sistemul Soundbar prin Bluetooth sau Wi-Fi. Dacă sistemul Soundbar a fost pornit prin conexiunea Bluetooth, modul său de intrare este setat automat la BT. Pentru a activa sistemul Soundbar prin Wi-Fi, trebuie să aveți instalată aplicația Samsung Multiroom pe dispozitivul inteligent.

1. Conectați dispozitivul inteligent la sistemul Soundbar.

2. Activați funcția Network Standby On menținând apăsat cel puțin 5 secunde butonul ▶▶I de pe telecomanda sistemului Soundbar. Puteți dezactiva funcția menținând din nou apăsat butonul ▶▶I cel puțin 5 secunde.

• Functia Network Standby On este disponibilă numai dacă sistemul Soundbar este listat printre dispozitivele asociate ale dispozitivului inteligent. (Dispozitivul inteligent și sistemul Soundbar trebuie să fi fost asociate măcar o dată.)
• Sistemul Soundbar va apărea între dispozitivele căutate pe dispozitivul inteligent numai când pe afișajul acestuia este afișat [BT READY] sau [WiFi READY].
• În modul TV SoundConnect, sistemul Soundbar nu poate fi împerecheat cu alt dispozitiv inteligent.

- Dacă funcția Network Standby On nu a funcționat

- Functia Network Standby On este setată la Dezactivat. Setați-I la ACTIVAT.

• Conexiunea Wi-Fi la sistemul Soundbar va fi întreruptă când este deconectat cablul de alimentare sau se întrerupe alimentarea. Porniți sistemul Soundbar și televizorul.
• Dacă opțiunea Standby rețea este setată la Dezactivat, sistemul Soundbar nu poate fi pornit prin conexiunea prin Bluetooth.

ACTUALIZAREA SOFTWARE

Cable adaptor micro USB la USB (nu sunt furnizate)

ACTUALIZAREA PRIN USB

Samsung ar putea oferi în viitor actualizări pentru firmware-ul sistemului Soundbar.

Dacă este disponibilă o actualizare, puteți realiza actualiza firmware-ul prin conectarea unei unități USB cu versiunea de actualizare firmware la portul USB al sistemului Soundbar.

Dacă există mai multe fișiere de actualizare, trebuie să le copiați individual pe dispozitivul USB și să le utilizați pe rând pentru a actualiza firmware-ul.

Accesați Samsung.com sau contactați centrul de asistență telefonică Samsung pentru informații suplimentare despre descărcarea fișierelor de actualizare.

▶Procedură de actualizare

1. Conectați un cablu adaptor micro USB la USB cu o mufă tată USB 2.0 micro USB (tip B) la un capăt și o mufă mamă standard 2.0 USB (tip A) la celălalt capăt al mufei micro USB de pe sistemul Soundbar.

- Cablul adaptor micro USB la USB se vinde separat. Pentru achiziționare, contactați Centrul de service Samsung sau Centrul Samsung pentru asistență clienti.

1. Urmati paşii de mai jos pentru a descârca software-ul produsului: Accesati pagina web Samsung la adresa (samsung.com/sec) → căutați numele modelului și selectați opțiunea de asistență clienti (numele opțiunii poate fi supus modificării)
2. Salvați software-ul descărcat pe un stick USB și selectați „Extrageti în folderul” pentru a dearhiva folderul.
3. Porniți sistemul Soundbar și conectați stickul USB care conține actualizarea software-ului la portul mamă printr-un cablu adaptor micro USB.
4. Porniți sistemul Soundbar. În cel mult 3 minute, pe ecran apare UPDATE și actualizarea începe.
5. La finalul actualizării, sistemul Soundbar se oprește și pornește din nou.

▶Dacă nu este afişat mesajul UPDATE

1. Opriți sistemul Soundbar, conectați dispozitivul USB care conține fișierele de actualizare la portul USB al sistemului Soundbar.
2. Deconectați cablul de alimentare, reconectați-l și porniți sistemul.

• Introduceți unitatea USB pe care este stocată versiunea de upgrade al firmware-ului în portul USB al unității principale.
• Actualizarea firmaware-ului ar putea să nu funcționeze corect dacă fișierele audio acceptate de sistemul Soundbar sunt memorate pe dispozitivul de stocare USB.
• Aveți grijă să nu deconectați sursa de alimentare sau dispozitivul USB în timpul instalării actualizărilor. Unitatea se va opri automat după instalarea actualizării firmware-ului.
• După ce se finalizează actualizarea, se inițializează configurarea utilizatorului în Soundbar. Vă recomandăm să notați setările, pentru a le putea reimplementa după actualizare.

Retineți să actualizarea firmware-ului resetează și conexiunea la subwoofer. Dacă o conexiune la subwoofer nu este restabilită automat după actualizare, consultați pagina 16. Dacă actualizarea software-ului eșuează, asigurați-vă că stickul USB nu este defect.

• Utilizatorii Mac OS trebuie să utilizeze MS-DOS (FAT) ca format USB.
• În funcție de producător, este posibil ca unele dispositive de stocare USB să nu fie acceptate.

ACTUALIZAREA AUTOMATĂ

Chiar dacă este oprit, sistemul Soundbar va verifica automat cele mai recente versiuni software și va continua actualizarea dacă este conectat la Internet.

• Sistemul Soundbar este configurat pentru a rula în mod implicit actualizarea automată.
• Pentru a utiliza funcția de actualizare automată, sistemul Soundbar trebuie să fie conectat la Internet.
• Conexiunea Wi-Fi la sistemul Soundbar va fi întreruptă când este deconectat cablul de alimentare sau se întrerupe alimentarea. Dacă alimentarea este întreruptă, porniți sistemul Soundbar și reconectați-l.

DEPANARE

Înainte de a solicita service, verificați următoarele.

Unitatea nu poate fi pornită.
• Ați introdus corespunzător cablul de alimentare în priză?	→ Conectați cablul de alimentare la priză.

O funcție nu operează când butonul este apăsat.
• Există electricitate statică în atmosferă?	→ Scoateți cablul de alimentare și reconectați-I.

Nu este emis sunet.
• Funcția Mut este activată?• Volumul este dat la minim?	→ Apăsați butorul(Mut) pentru a anula funcția.→ Reglați Volumul.

Telecomanda nu funcționează.
S-au consumat bateriile?Ați conectat corespunzător televizorul?	→ Înlocuiti bateriile cu unele noi.→ Mutați mai aproape de unitate.

Conectarea TV SoundConnect (împerecherea cu televizorul) a eșuat.
Televizorul acceptă funcția TV SoundConnect?Versiunea firmware a televizorului este cea mai recentă?A survenit o eroare la conectare?	→ Funcția TV SoundConnect este acceptată de unele televizoare Samsung lansate după 2012. Verificați dacă televizorul dvs. acceptă funcția TV SoundConnect.→ Actualizați firmware-ul televizorului la ultima versiun→ Apelați centrul de service Samsung.→ Resetați funcția TV SoundConnect și reconectați. Pentru a reseta conexiunea TV SoundConnect, țineți apăsat butonul ▶II timp de 5 secunde.

LED-ul roșu de pe subwoofer clipește și subwooferul nu emite sunet.
Este posibil ca subwooferul să nu fie conectat la unitatea principală a sistemului.	→Încercați să conectați din nou subwooferul.(Consultați pagina 16)

Sistemul Soundbar nu este pornit prin Bluetooth sau aplicația Multiroom.
• Verificați dacă opțiunea Standby rețea este setată la DEZACTIVAT.	→ În acest caz, funcțiile BT și Wi-Fi nu sunt permise starea alimentare Oprit. Țineți apăsat butonul ▶▶I timp de 5 secunde pentru a comuta opțiunea Standby rețea la starea alimentare Pornit.

SPECIFICAȚII

GENERAL	Greutate	Unitatea centrală 2,6 kg
		Subwoofer (PS-WK650, PS-WK651)	6,8 kg
	Dimensiuni (L x Î x I)	Unitatea centrală 1010,5 x 54,0 x 87,5 mm
		Subwoofer (PS-WK650, PS-WK651)	452,0 x 335,0 x 154,0 mm
	Interval temperatură de funcționare +5°C la +35°C
	Interval umiditate de funcționare 10 % la 75 %
AMPLIFICATOR	Putere de ieșire nominală	Unitatea Centrală	30W x 6, 6 OHM, THD≤10%
		Subwoofer (PS-WK650, PS-WK651)	160W, 3 OHM, THD≤10%

* Designul, specificațiile și ecranul aplicației pot fi modificate fără înștiințare prealabilă.
* Specificație nominală

- Samsung Electronics Co., Ltd își rezervă dreptul de a modifica specificațiile fără înștiințare.

-Greutatea și dimensiunile sunt aproximative.

- Pentru informații despre alimentarea cu energie electrică și consum, consultați eticheta atașată produsului.

※ Precautii : Aparatul va reporni automat dacă setați Wi-Fi/Ethernet la Pornit/Oprit.

Consum energetic total în stand-by (W) (Toate porturile de rețea sunt setate la “PORNIT”)		2,8W
Wi-Fi/Ethernet	Metodă de dezactivare port	Apăsați butonul Wi-Fi SETUP de pe produs timp de 30 de secunde sau apăsați butonul ►I de pe telecomanda sistemului Soundbar timp de peste 5 secunde pentru a activa/dezactiva funcția Wi-Fi/Ethernet.
Bluetooth	Metodă de dezactivare port	Apăsați butonul SPK ADD de pe produs timp de 30 de secunde sau apăsați butonul ►I de pe telecomanda sistemului Soundbar timp de peste 5 secunde pentru a activa/dezactiva funcția Bluetooth.

※ Notificare de licență open source

- Pentru informații suplimentare despre componentele open source utilizate cu acest aparat, accesați site-ul web: http://opensource.samsung.com

Spotify Licență

• Software-ul Spotify este supus condițiilor de licențiere ale unei companii terțe, care pot fi accesate la această adresă: www.spotify.com/connect/third-party-licenses.
• Pentru informații suplimentare despre Spotify Connect, accesati www.spotify.com/connect

LICENTĂ

DOLBY AUDIO

Pentru brevete DTS, accesati http://patents.dts.com. Fabricat sub licență DTS Licensing Limited. DTS-HD, Simbolul, & DTS-HD și Simbolul sunt mărci comerciale înregistrate și DTS 2.0 Channel este marcă comercială a DTS, Inc. © DTS, Inc. Toate drepturile rezervate.

HDMI

HDMI, High-Definition Multimedia Interface și sigla HDMI sunt mărci comerciale sau mărci comerciale înregistrate ale HDMI Licensing LLC în Statele Unite ale Americii și alte țări.

Modele wireless (inclusiv frecventa 5,15 GHz - 5,35 GHz)

Prin prezenta, Samsung Electronics, declară că acest sistem respectă cerințele de bază și alte prevederi relevante ale Directivei 1999/5/EC.

Declaratia oficială de conformitate poate fi găsită la adresa http://www.samsung.com. Accesați Asistență > Căutare asistență pentru produs și introduceți numele modelului.

Acest echipament poate fi utilizat în toate țările din Uniunea Europeană.

Acest echipament poate fi utilizat numai în interior.

Modele wireless (excluzând frecventa 5,15 GHz - 5,35 GHz)

Prin prezenta, Samsung Electronics, declară că acest sistem respectă cerințele de bază și alte prevederi relevante ale Directivei 1999/5/EC.

Declaratia oficială de conformitate poate fi găsită la adresa http://www.samsung.com.

Accesati Asistență > Căutare asistență pentru produs și introduceți numele modelului.

Acest echipament poate fi utilizat în toate țările din Uniunea Europeană.

Contactați centrele SAMSUNG WORLD WIDE

Dacă aveți întrebări sau comentarii referitoare la produsele Samsung, contactați centrul SAMSUNG pentru asistență clienti.

Country	Contact Centre	Web Site
■Europe
U.K 0330 SAMSUNG (7267864) www.samsung.com/uk/support
EIRE 0818 7171	00 www.samsung.com/ie/support
GERMANY	0180 6 SAMSUNG bzw.0180 6 7267864*(0,20 €/Anruf aus dem dt. Festnetz, ausdem Mobilfunk max. 0,60 €/Anruf)	www.samsung.com/de/support
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
ITALIA 800-SAMSUNG (800.7267864) www.samsung.com/it/support
SPAIN 34902172678 www.samsung.com/es/support
PORTUGAL 80820 7267 www.samsung.com/pt/support
LUXEMBURG 261 03 710		www.samsung.com/be_fr/support
NETHERLANDS	0900-SAMSUNG (0900-7267864)(€ 0,10/Min)	www.samsung.com/nl/support
BELGIUM 02-201-24-18		www.samsung.com/be/support(Dutch)www.samsung.com/be_fr/support(French)
NORWAY 815 56480 www.samsung.com/no/support
DENMARK	70 70 19 70	www.samsung.com/dk/support
FINLAND	030-6227 515	www.samsung.com/fi/support
SWEDEN	0771 726 7864 (0771-SAMSUNG)	www.samsung.com/se/support
POLAND	801-172-678* lub [phone] *(koszt polączenia według taryfy operatora)	www.samsung.com/pi/support
HUNGARY	0680SAMSUNG (0680-726-786)0680PREMIUM (0680-773-648)	www.samsung.com/hu/support

Country Contact Centre		Web Site
AUSTRIA	0800-SAMSUNG (0800-7267864)[Only for Premium HA] 0800-366661[Only for Dealers] 0810-112233	www.samsung.com/at/support
SWITZERLAND	0800 726 78 64 (0800-SAMSUNG)	www.samsung.com/ch/support(German)www.samsung.com/ch_fr/support (French)
CZECH	800 - SAMSUNG (800-726786)	www.samsung.com/cz/support
SLOVAKIA	0800 - SAMSUNG (0800-726 786)	www.samsung.com/sk/support
CROATIA	072 726 786 www.samsung.com/hr/support
BOSNIA	055 233 999 www.samsung.com/support
MONTENEGRO	020 405 888 www.samsung.com/support
SLOVENIA	080 697 267 (brezplačna številka) www.samsung.com/si
SERBIA	011 321 6899 www.samsung.com/rs/support
BULGARIA	*3000 Цена в мрежата0800 111 31 , Безплатна телефонна линия	www.samsung.com/bg/support
ROMANIA	*8000 (apel in rotea)08008-726-78-64 (08008-SAMSUNG)Apel GRATUIT	www.samsung.com/ro/support
CYPRUS 8009	4000 only from landline, toll free	www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864) onlyfrom land line ([phone] frommobile and land line
LITHUANIA	8-800-77777	www.samsung.com/lt/support
LATVIA	8000-7267	www.samsung.com/lv/support
ESTONIA	800-7267	www.samsung.com/ee/support

[Dispozitii privind eliminarea corectă a bateriilor acestui produs]

(Aplicabil în țări cu sisteme de colectare separate)

Acest marcaj de pe baterie, de pe manualul de utilizare sau de pe ambalaj indică faptul că bateriile acestui produs nu trebuie eliminate împreună cu alte deșeuri menajere la sfârșitul ciclului lor de viață. Dacă sunt marcate, simbolurile chimice Hg, Cd sau Pb indică faptul că bateria conține mercur, cadmiu sau plumb peste nivelurile de referință prevăzute în Directiva CE 2006/66.

În cazul în care bateriile nu sunt eliminate corespunzător, aceste substanțe pot fi dăunătoare pentru sănătatea omului sau pentru mediu.

În vederea protejării resurselor naturale și a promovării refolosirii materialelor, vă rugăm să separați bateriile de celelalte tipuri de deșeuri și să le reciclați prin intermediul sistemului gratuit de returnare a bateriilor la nivel local.

Cum se elimină corect acest produs (Deşeuri de echipamente electrice și electronice)

(Aplicabil în țări cu sisteme de colectare separate)

Acest simbol de pe produs, accesorii și documentație indică faptul că produsul și accesoriiile sale electronice (încărcător, căști, cablu USB) nu trebuie eliminate împreună cu alte deșeuri menajere la finalul duratei lor de utilizare. Dat fiind că eliminarea necontrolată a deșeurilor poate dăuna mediului înconjurător sau sănătății umane, vă rugăm să separați aceste articole de alte tipuri de deșeuri și să le reciclați în mod responsabil, promovând astfel reutilizarea durabilă a resurselor materiale.

Utilizatorii casnici trebuie să-l contacteze pe distribuitorul care le-a vândut produsul sau să se intereseze la autoritățile locale unde și cum pot să ducă aceste articole pentru a fi reciclate în mod ecologic.

Utilizatorii comerciali trebuie să-și contacteze furnizorul și să consulte termenii și condițiile din contractul de achiziție. Acest produs și accesorile sale electronice nu trebuie eliminate împreună cu alte deșeuri comerciale.

Korisničko uputstvo

Zamislite mogućnosti

Hvala što ste kupili ovaj Samsungov proizvod.

Da dobijete kompletniju uslugu, molimo da vaš proizvod registrujete na

www.samsung.com/register

SIGURNOSNE INFORMACIJE

SigurnoSna upozorenja

DA BISTE SMANJILI OPASNOST OD ELEKTRIČNOG UDARA, NE SKIDAJTE POKLOPAC (ILI ZADNJU PLOČU). UNUTRA SE NE NALAZE DELOVI KOJI SE MOGU SERVISIRATI. SERVISIRANJE POVERITE KVALIFIKOVANOM OSOBLJU SERVISA.

	oprezopaSnoST oDeLeKTriČnog uDara neoTVaraTi			Ovaj simbol označava da unutar proizvoda postoji visok napon. Opasno je na bilo koji način dodirivati bilo koji unutrašnji deo ovog proizvoda.
				Ovaj simbol označava da je za ovaj proizvod obezbeđena važna literatura koja se odnosi na rad i održavanje.

	Proizvod klase II: Ovaj simbol označava da povezivanje na zaštitno električno uzemljenje nije neophodno.
	Naizmenična struja: Ovaj simbol označava da naizmeničnu struju.
	Jednosmerna struja: Ovaj simbol označava da jednosmernu struju.
	Oprez, videti uputstva za upotrebu: Ovaj simbol upućuje korisnika da u korisničkom priručniku pročita dodatne informacije u vezi sa bezbednošću.

upozorenje : Da biste smanjili opasnost od požara ili električnog udara, ne izlažite ovaj proizvod kiši ili vlazi.

oprez : DA BISTE SPREČILI ELEKTRIČNI UDAR, ŠIROKI KONTAKT UTIKAČA USKLADITE SA ŠIROKIM KONTAKTOM UTIČNICE I UMETNITE DO KRAJA.
