Type de produit	Barre de son (Soundbar) avec caisson de basses sans fil
Marque	Samsung
Modèle	HWK651
Dimensions unité principale	1010,5 x 54,0 x 87,5 mm (L x H x P)
Poids unité principale	2,6 kg
Dimensions caisson de basses	452,0 x 335,0 x 154,0 mm
Poids caisson de basses	6,8 kg
Puissance de sortie totale	340 W (30 W x 6 + 160 W caisson)
Alimentation	Adaptateur secteur 24 V CC, cordon d'alimentation CA
Consommation en veille	≤ 2,8 W (tous ports réseau activés)
Entrées audio	1 x optique numérique (DIGITAL AUDIO IN), 1 x analogique (AUX IN), 1 x HDMI IN, 1 x HDMI OUT (TV-ARC)
Connectivité sans fil	Bluetooth 2.1 + EDR, Wi-Fi (via application Samsung Multiroom), TV SoundConnect
Modes sonores	STANDARD, MUSIC, CLEAR VOICE, SPORTS, MOVIE, NIGHT
Fonctions spéciales	Son surround 2.1 canaux, contrôle dynamique (DRC), réglage des basses/ aigus/ niveau caisson, Audio Sync, Anynet+, Auto Power Link, Bluetooth Power On, Network Standby On
Applications compatibles	Samsung Multiroom (iOS et Android)
Montage mural	Possible (support de fixation inclus, vis non fournies)
Accessoires fournis	Télécommande avec pile CR2032, 2 cordons d'alimentation, adaptateur CA/CC, câble optique, guide de fixation murale, 2 vis de fixation, 2 supports muraux
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques. Débrancher avant nettoyage.
Sécurité	Ne pas exposer à l'humidité ni à la chaleur. Piles hors de portée des enfants. Débrancher en cas d'orage.
Réparabilité	Aucune pièce réparable par l'utilisateur. Contacter un service après-vente qualifié.

FOIRE AUX QUESTIONS - HWK651 SAMSUNG

Comment connecter la barre de son à mon téléviseur ?

Vous pouvez connecter la barre de son via un câble optique numérique (prise DIGITAL AUDIO IN) ou un câble HDMI (port HDMI OUT TV-ARC). Pour les téléviseurs Samsung compatibles, utilisez la fonction TV SoundConnect (Bluetooth). Après connexion, sélectionnez la source correspondante (D.IN, HDMI ou TV).

Que faire si le caisson de basses sans fil ne se connecte pas ?

Vérifiez que la LED du caisson clignote en bleu. Si elle clignote, effectuez un appairage manuel : appuyez 5 secondes sur le bouton ID SET à l'arrière du caisson, puis sur la télécommande de la barre, appuyez 5 secondes sur le bouton Silencieux (⚫) lorsque la barre est en veille. L'écran affiche 'ID SET'. Allumez la barre pour finaliser.

Comment utiliser la fonction Bluetooth Power On ?

Activez-la en appuyant sur le bouton Bluetooth POWER de la télécommande. L'écran affiche 'ON - BLUETOOTH POWER'. Ainsi, lorsque vous allumez le téléviseur connecté via TV SoundConnect, la barre s'allume automatiquement. Fonctionne avec les téléviseurs Samsung à partir de 2013.

Puis-je contrôler la barre de son avec la télécommande de mon téléviseur ?

Oui. Maintenez enfoncé le bouton ((o)) SOUND pendant 5 secondes jusqu'à ce que 'ON - TV REMOTE' s'affiche. Ensuite, dans le menu audio du téléviseur, sélectionnez haut-parleur externe. Compatible avec les marques: VIZIO, LG, Sony, Sharp, Philips, Panasonic, Toshiba, Grundig, Hisense, RCA.

Comment installer la barre de son au mur ?

Utilisez le guide de fixation murale fourni. Placez le guide au mur, marquez les points de perçage aux extrémités (type A ou B selon la largeur). Percez et insérez des chevilles adaptées. Vissez les vis de fixation (non fournies, diamètre M5, longueur ≥35 mm). Fixez les supports muraux à l'arrière de la barre avec les vis M4 fournies, puis accrochez-la sur les vis murales.

Que signifie le clignotement de la LED sur le caisson de basses ?

LED rouge fixe : caisson en veille. Rouge clignotant : échec de connexion. Bleu fixe : connexion réussie. Bleu clignotant : tentative de connexion. Rouge et bleu alternés : dysfonctionnement, contactez le service après-vente.

Comment mettre à jour le logiciel de la barre de son ?

Deux méthodes : Via USB : téléchargez le firmware sur Samsung.com, copiez-le sur une clé USB (format FAT). Branchez la clé via un adaptateur micro-USB vers USB (non fourni) sur le port SERVICE de la barre. Allumez la barre, 'UPDATE' apparaît. Mise à jour automatique : si la barre est connectée à Internet, elle se met à jour automatiquement lorsqu'elle est en veille.

Comment régler le retard audio (Audio Sync) ?

Appuyez sur le bouton SOUND CONTROL plusieurs fois jusqu'à sélectionner 'AUDIO SYNC'. Utilisez les touches ◀/▶ pour ajuster le retard de 0 à 300 ms. Disponible en modes D.IN et BT.

Quels sont les modes sonores disponibles ?

Six modes : STANDARD (son original), MUSIC, CLEAR VOICE (voix claires), SPORTS, MOVIE (cinéma) et NIGHT (nuit, réduit les sons forts). Appuyez sur le bouton SOUND EFFECT pour naviguer.

Que faire si la barre de son ne s'allume pas ?

Vérifiez que le cordon d'alimentation est bien branché sur la barre et sur une prise murale fonctionnelle. Si le problème persiste, débranchez le cordon, attendez quelques secondes et rebranchez-le. Assurez-vous que la prise est accessible.

MODE D'EMPLOI HWK651 SAMSUNG

Pour les brevets DTS, voir http://patents.dts.com. Fabriqué sous licence de DTS Licensing Limited. DTS, le symbole & DTS et le symbole ensemble sont des marques déposées et DTS 2.0 Channel est une marque de commerce de DTS, Inc. © DTS, Inc. Tous droits réservés.

HDMI

Manuel d'utilisation

Imaginez les possibilités

Merci d'avoir choisi un appareil Samsung.

Pour recevoir une assistance plus complète, veuillez enregistrer votre produit sur

www.samsung.com/register

INFORMATIONS RELATIVES À LA SÉCURITÉ

Avertissements

POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT.

L'APPAREIL NE CONTIENT PAS DE PIÈCES RÉPARABLES PAR L'UTILISATEUR ; S'ADRESSER À UN SERVICE APRÈS-VENTE QUALIFIÉ.

	AttentiOnrisQUe De CHOC ÉLeCtriQUe. ne PAs OUvrir			Ce symbole indique la présence d'une haute tension à l'intérieur. Il est dangereux de mettre en contact quoi que ce soit avec une partie interne de ce produit.
				Ce symbole indique la présence d'importantes instructions concernant le fonctionnement et la maintenance jointes avec ce produit.

	Produit de classe II : ce symbole indique qu'aucun branchement de sécurité à la terre (prise de terre) n'est requis.
	Tension CA : ce symbole indique que la tension nominale indiquée par le symbole est une tension CA.
	Tension CC : ce symbole indique que la tension nominale indiquée par le symbole est une tension CC.
	Mise en garde, Consulter le mode d'emploi : ce symbole avertit l'utilisateur qu'il doit consulter le manuel d'utilisation pour en savoir plus sur les informations relatives à la sécurité.

Avertissement: Afin de diminuer les risques d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ou à l'humidité.

AttentiOn : Pour prévenir les chocs électriques, branchez la fiche au fond, en prenant soin d'insérer la tige large dans la fente large.

• Cet appareil doit toujours être branché à une prise terre.
- Pour déconnecter l'appareil du circuit principal, la prise doit être débranchée de la prise principale ; il est de ce fait nécessaire que la prise principale soit facile d'accès.

AttentiOn

• Évitez toute projection d'eau sur l'appareil. Ne posez jamais d'objet contenant un liquide (ex : un vase) dessus.
• Pour éteindre complètement l'appareil, vous devez retirer le cordon d'alimentation de la prise murale. Par conséquent, le cordon d'alimentation doit être facilement accessible à tout moment.

PrÉCAUtiOns

Assurez-vous que l'alimentation électrique de votre maison est conforme à la plaque d'identification située au dos de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm autour de l'appareil afin d'assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices de ventilation. Ne posez pas l'ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet ensemble est conçu pour une utilisation en continu. Pour entièrement éteindre l'appareil, débranchez la fiche CA de la prise murale. Débranchez l'appareil si vous envisagez de ne pas l'utiliser durant une longue période.

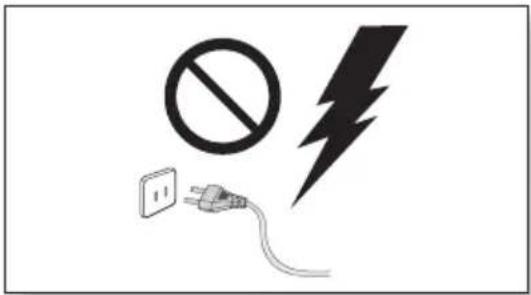

En cas d'orage, débranchez la fiche de l'appareil de la prise murale. Les surtensions occasionnées par l'orage pourraient endommager votre appareil.

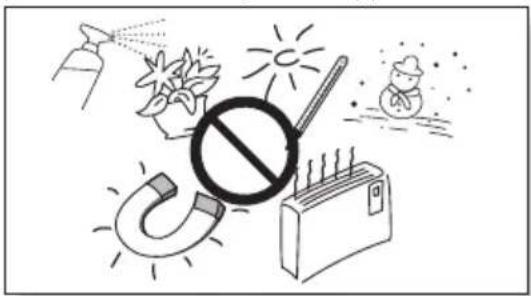

Protégez le produit de l'humidité (comme les vases) et d'une chaleur excessive (comme une cheminée) ou de tout équipement capable de créer des champs magnétiques ou électriques. Débranchez le câble d'alimentation en cas de dysfonctionnement. Votre produit n'est pas prévu pour un usage industriel. Ce produit ne peut être utilisé qu'à des fins personnelles. Une condensation peut se former si le produit ou un disque a été stocké à basse température. Si vous devez transporter l'ensemble pendant l'hiver, attendez environ 2 heures que l'appareil ait atteint la température de la pièce avant de l'utiliser.

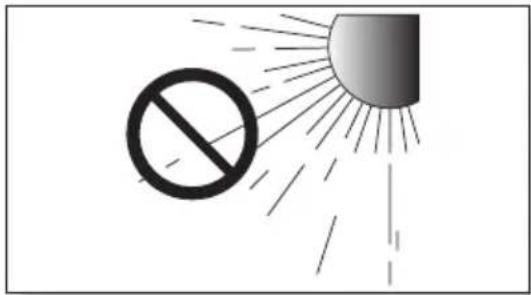

N'exposez pas l'ensemble aux rayons directs du soleil ou à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l'appareil.

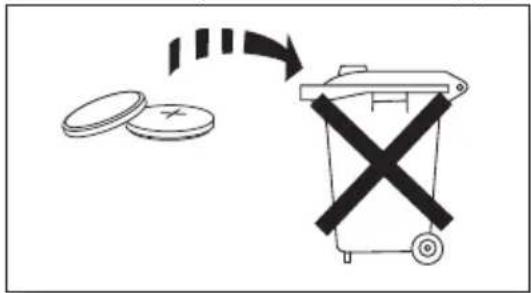

Les piles utilisées dans ce produit peuvent contenir des produits ch miques dangereux pour l'environnement. Ne jetez pas les piles dans votre poubelle habituelle. Ne vous débarrassez pas des piles en les faisant brûler. Ne court-circuitez pas, ne désassemblez pas ni ne faites pas surchauffer les batteries. Le remplacement incorrect de la batterie entraîne un risque d'explosion. Ne la remplacez que par une batterie du même type.

ATTENTION, NE PAS INGÉRER LA BATTERIE, RISQUE DE BRÛLURE CHIMIQUE,

[Télécommande fournie avec] Ce produit contient une pile par pièce/bouton.

Si vous avalez la pile par pièce/bouton, cela peut entraîner des brûlures internes graves en seulement

2 heures et vous pouvez mourir. Maintenez les piles neuves et usagées hors de portée des enfants. Si

le compartiment de la pile ne se ferme pas correctement, arrêter d'utiliser l'appareil et maintenez-le hors de portée des enfants. Si vous pensez qu'il est possible que les piles aient été avalées ou placées à l'intérieur d'une partie du corps, consultez immédiatement un médecin.

SOMMAIRE

2 DÉMARRAGE

2 Informations relatives à la sécurité

5 Contenu

6 DESCRIPTIONS

6 Panneau frontal/de droite

7 Panneau arrière/inférieur

8 Télécommande

11 INSTALLATION

11 Installation de la Soundbar

11 Installation de la fixation murale

15 Retrait de la Soundbar du mur

16 BRANCHEMENTS

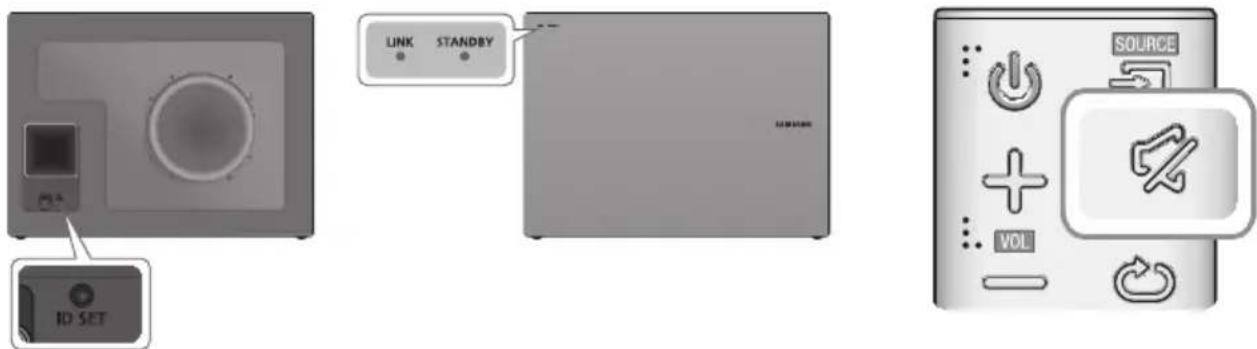

16 Connexion du caisson de graves

18 Connexion de l'appareil à un téléviseur

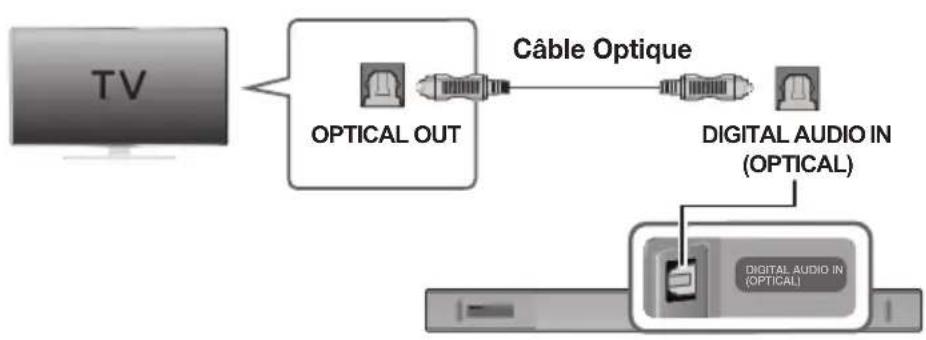

18 Raccordement de la Soundbar à un téléviseur à l'aide d'un câble optique numérique

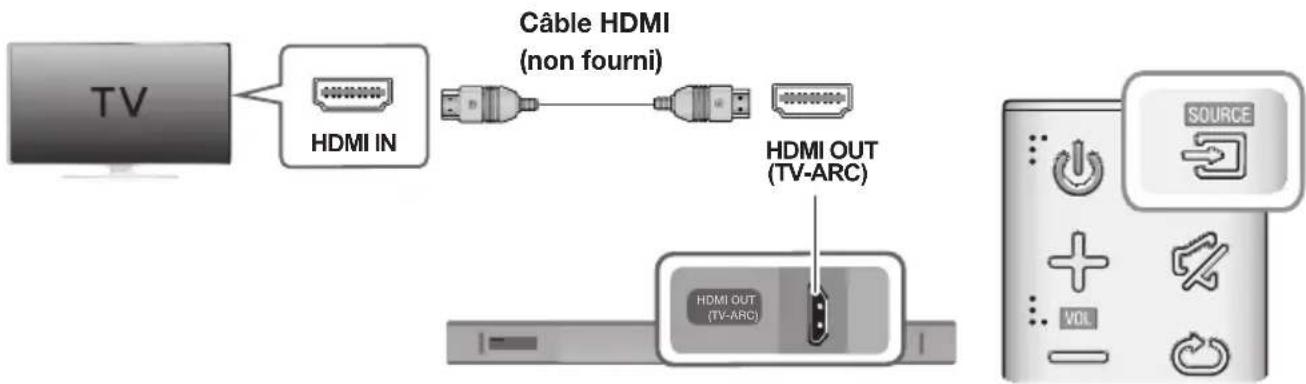

19 Connexions avec le téléviseur à l'aide d'un câble HDMI (numérique)

19 TV SoundConnect

21 Raccordement à des appareils externes

21 Câble audio analogique ou optique

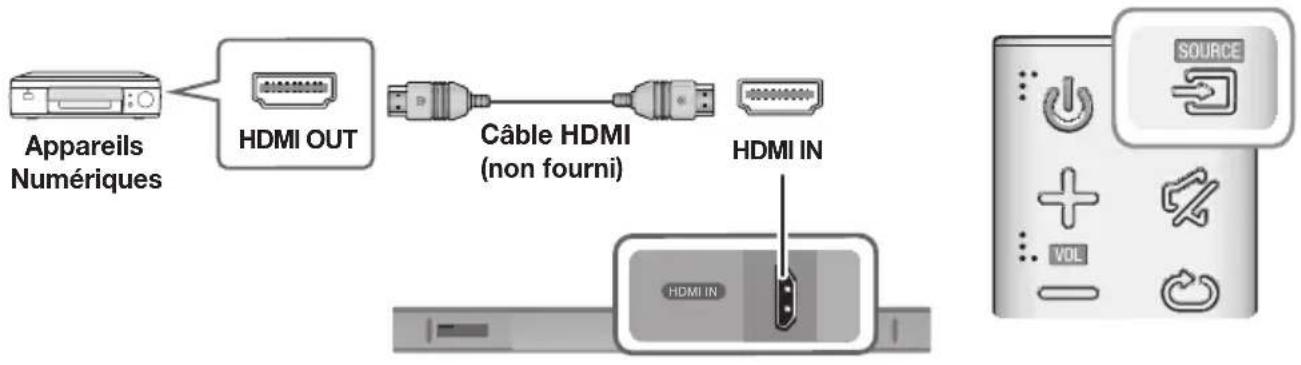

22 Câble HDMI

23 FONCTIONS

23 Mode D'entrée

24 Bluetooth

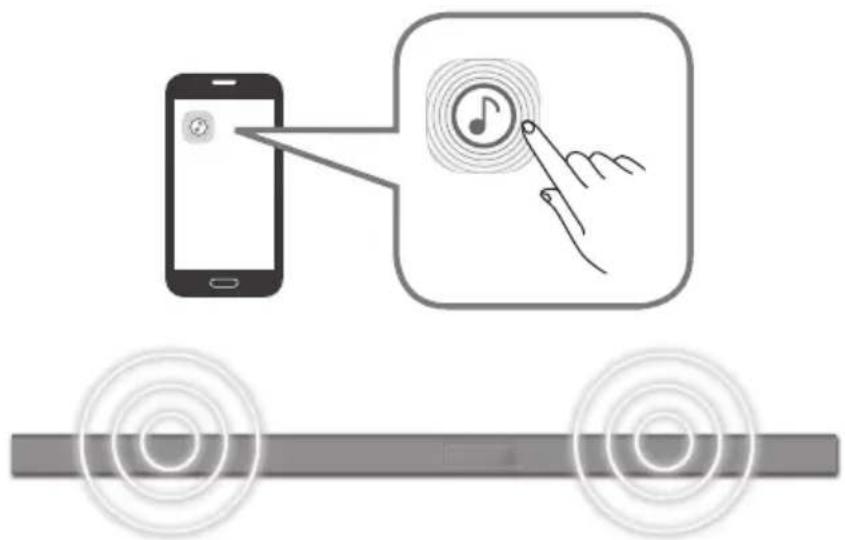

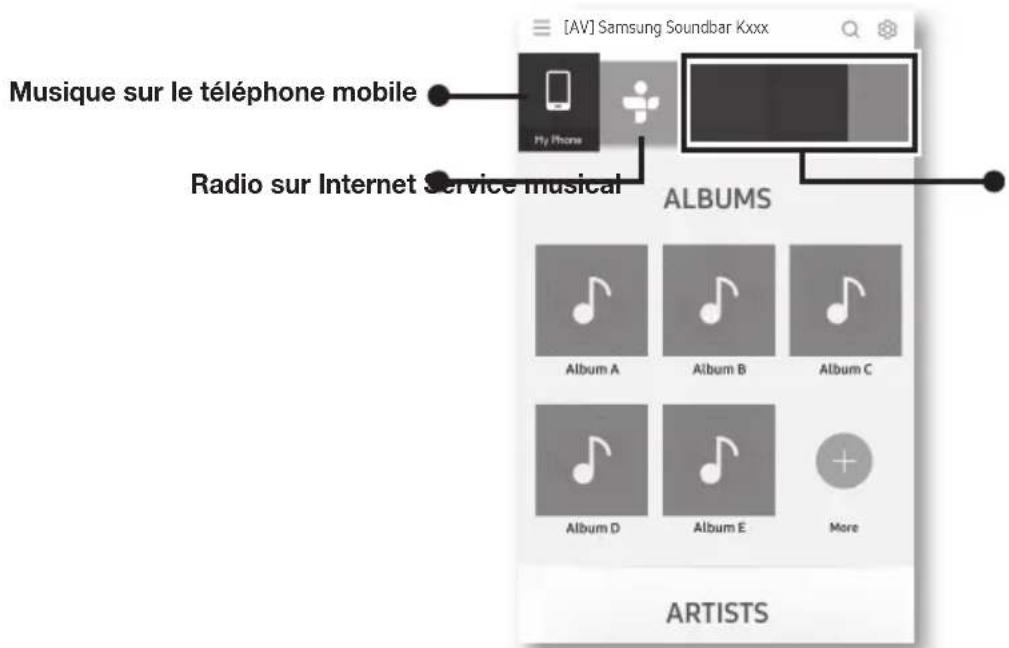

27 Utilisation de l'application Multiroom

29 Utilisation de la fonction Network Standby On

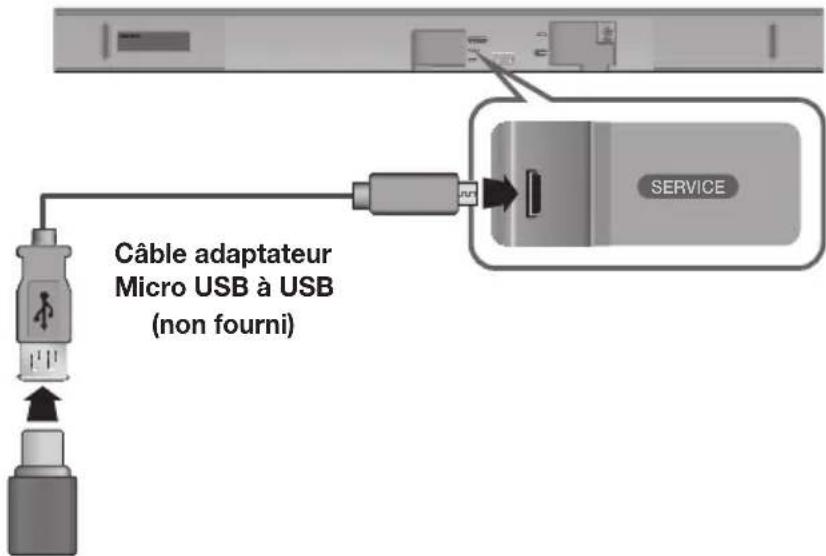

30 Mise à jour logicielle

32 TÉPANNAGE

32 Tépannage

33 ANNEXE

33 Spécifications

- Les figures et les illustrations du présent Manuel d'utilisation sont fournies à titre de référence uniquement et peuvent différer de l'apparence du produit réel.

- Des frais supplémentaires pourront vous être facturés dans les cas suivants :

(a) Vous demandez l'intervention d'un ingénieur, mais il s'avère que l'appareil ne présente aucune anomalie (par ex. vous n'avez pas lu ce Manuel d'utilisation).

(b) Vous portez l'unité à un centre de réparation, mais il s'avère que celle-ci ne présente aucune défaillance (par ex. vous n'avez pas lu ce Manuel d'utilisation).

- Le montant de ces frais administratifs vous sera notifié avant que tout travail ou toute visite à votre domicile ne soit effectuée).

CONTENU

AVANT DE LIRE LE MANUEL D'UTILISATION

Prenez connaissance des termes suivants avant de lire le manuel d'utilisation.

▶ Icônes utilisées dans le présent manuel

Icône Terme Définition
	Attention	Indique une situation pour laquelle une fonction ne fonctionne pas ou que des paramètres peuvent être annulés.
	Remarque	Donne des conseils ou des instructions permettant d'améliorer l'utilisation de chaque fonction.

Vérifiez la présence des accessoires fournis présentés ci-dessous.

Télécommande / Batterie Lithium (3V : CR2032)

Cordon d'alimentation : 2 pièces

Adaptateur CA/CC Câble optique

Guide de fixation murale Vis de fixation : 2 pièces Vis : 2 pièces

Support de fixation murale G

Support de fixation murale D

• L'aspect des accessoires peut légèrement différer des illustrations ci-dessus.
• Les câbles adaptateur Micro USB à USB et HDMI sont vendus séparément. Pour les acheter, contactez un Centre de service Samsung ou le Service client de Samsung.

PANNEAU FRONTAL/DE DROITE

① Bouton + /— (Volume)

Permet de régler le volume.

La valeur numérique du niveau du volume apparaît à

l'écran de la façade.

② Bouton (Source)

Permet de sélectionner les entrées D.IN, AUX, HDMI, BT, TV.

- Lorsque l'appareil est sous tension, si vous appuyez sur le bouton ➞ pendant plus de 3 secondes, le bouton fonctionne en ⚙ (Silencieux). Pour annuler la configuration du bouton ⚙ (Silencieux), appuyez à nouveau sur le bouton ➞ pendant plus de 3 secondes.

Permet d'allumer et d'éteindre l'alimentation.

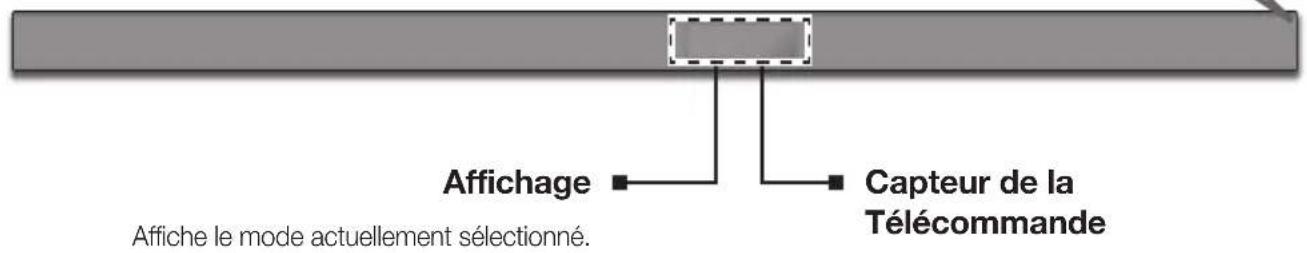

Affichage Capteur de la Télécommande Affiche le mode actuellement sélectionné.

• Lorsque vous branchez le cordon CA, la touche Marche/Arrêt fonctionne pendant 4 à 6 secondes.
• Lorsque vous mettez l'unité sous tension, il faut compter 4 ou 5 secondes de retard avant le déclenchement du son.
• Si vous souhaitez bénéficier du son du Soundbar uniquement, vous devrez éteindre les enceintes du téléviseur depuis le menu Audio Setup de votre téléviseur. Reportezvous au manuel fourni avec votre téléviseur.

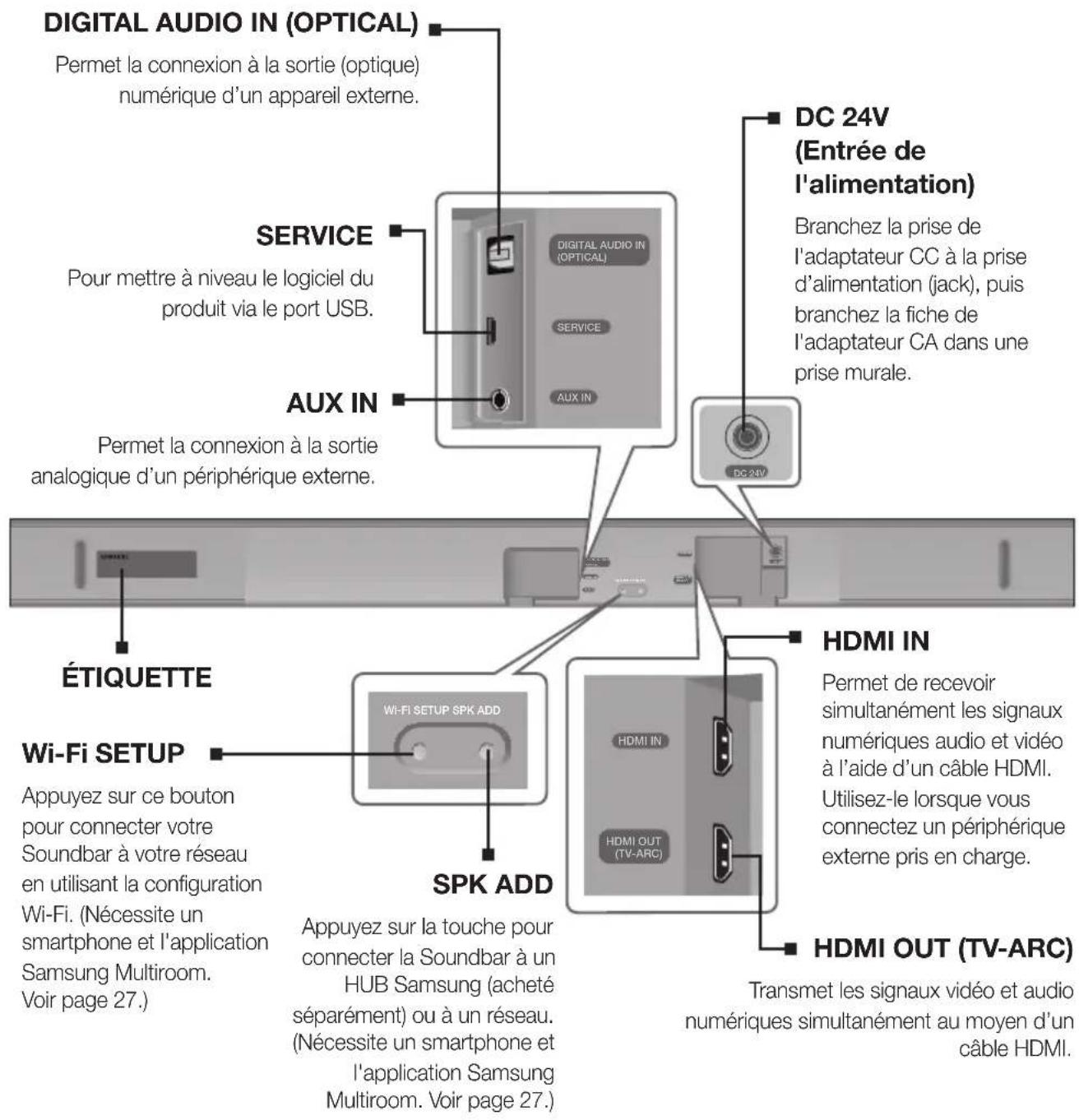

PANNEAU ARRIÈRE/INFÉRIEUR

DIGITAL AUDIO IN (OPTICAL) Permet la connexion à la sortie (optique) numérique d'un appareil externe. SERVICE Pour mettre à niveau le logiciel du produit via le port USB. AUX IN Permet la connexion à la sortie analogique d'un périphérique externe. DC 24V (Entrée de l'alimentation) Branchez la prise de l'adaptateur CC à la prise d'alimentation (jack), puis branchez la fiche de l'adaptateur CA dans une prise murale. ÉTIQUETTE Wi-Fi SETUP Appuyez sur ce bouton pour connecter votre Soundbar à votre réseau en utilisant la configuration Wi-Fi. (Nécessite un smartphone et l'application Samsung Multiroom. Voir page 27.) SPK ADD Appuyez sur la touche pour connecter la Soundbar à un HUB Samsung (acheté séparément) ou à un réseau. (Nécessite un smartphone et l'application Samsung Multiroom. Voir page 27.) HDMI IN Permet de recevoir simultanément les signaux numériques audio et vidéo à l'aide d'un câble HDMI. Utilisez-le lorsque vous connectez un périphérique externe pris en charge. HDMI OUT (TV-ARC) Transmet les signaux vidéo et audio numériques simultanément au moyen d'un câble HDMI.

• Lorsque vous débranchez le câble d'alimentation de l'adaptateur CA de la prise murale, veillez à maintenir la fiche. Ne tirez pas sur le câble.
• Ne branchez pas cette unité ou d'autres composants sur une prise CA jusqu'à ce que tous ces branchements entre les composants sont terminés.
• Veillez à poser l'adaptateur CA/CC à plat sur une table ou sur le sol. Si l'adaptateur CA/CC pend et que l'entrée du cordon CA est située face vers le haut, de l'eau ou d'autres substances étrangères risquent de pénétrer dans l'adaptateur et d'entraîner des dysfonctionnements.

TÉLÉCOMMANDE

SOURCE VOL SOUND EFFECT ((o) SOUND) Bluetooth POWER SOUND CONTROL SAMSUNG

SOURCE

Permet de sélectionner une source connectée au Soundbar.

Silencieux

Vous pouvez baisser le volume sur 0 en appuyant sur un bouton. Appuyez à nouveau pour rétablir le son à son niveau de volume précédent.

Répéter

La fonction Repeat n'est disponible que pendant la lecture de titres audio depuis le téléphone ou depuis le DMS de l'application Samsung Multiroom.

OFF - REPEAT : Permet d'annuler la lecture répétée.

TRACK - REPEAT : Permet de répéter la lecture d'une piste.

ALL - REPEAT : Permet de répéter la lecture de toutes les pistes.

Saut en avant

Lorsque le périphérique que vous êtes en train de lire contient deux fichiers ou plus et lorsque vous appuyez sur le bouton ▶▶1, le fichier suivant est sélectionné.

Bluetooth POWER

Maintenez enfoncé le bouton Bluetooth POWER de la télécommande pour activer et désactiver la fonction Bluetooth POWER On. Pour plus de détails, reportez-vous aux pages 20 et 25.

((o)) SOUND

Son surround ajoute de la profondeur et de l'ampleur au son. Appuyer sur la touche ((o)) SOUND plusieurs fois permet de naviguer dans les paramètres du Son surround :

Appuyez sur la touche ▶ et maintenez-la enfoncée pendant environ 5 secondes pour activer ou désactiver la fonction Anynet+.

OFF - ANYNET+, ON - ANYNET+

La fonction Anynet+ vous permet de contrôler la Soundbar avec la télécommande d'un téléviseur Samsung compatible avec Anynet+. La Soundbar doit être raccordée au téléviseur à l'aide d'un câble HDMI.

Appuyez sur la touche ◀ et maintenez-la enfoncée pendant environ 5 secondes pour activer ou désactiver la fonction Auto Power Link (Lien de mise sous tension automatique).

OFF - POWER LINK, ON - POWER LINK

* Auto Power Link

Permet de synchroniser la Soundbar à une source optique connectée via la prise optique pour que le produit s'allume automatiquement lorsque vous allumez votre télévision. (Reportez-vous à la page 18)

La fonction Auto Power Link est disponible uniquement en mode D.IN.

SOUND EFFECT

Vous pouvez choisir entre 6 modes sonores : STANDARD (Son Original), MUSIC, CLEAR VOICE, SPORTS, MOVIE et NIGHT selon le type de source dont vous souhaitez profiter.

Sélectionnez le mode STANDARD si vous souhaitez apprécier le son d'origine.

\* DRC (Contrôle de plage dynamique)

Vous permet d'appliquer un contrôle de plage dynamique au Dolby Digital. Appuyez et maintenez la pression sur le bouton SOUND EFFECT pendant 5 secondes environ en mode STANDBY pour activer ou désactiver la fonction DRC (Contrôle de plage dynamique).

Marche/Arrêt

Permet d'allumer et d'éteindre l'alimentation.

Volume

Règle le niveau de volume de l'unité.

Lecture/Pause

Appuyez sur le bouton ▶II pour mettre en pause la lecture du fichier temporairement. Appuyez à nouveau sur le bouton ▶II pour lire le fichier sélectionné.

Saut en arrière

Si le périphérique que vous êtes en train de lire contient plus d'un fichier et que vous appuyez sur le bouton ◀◀, le fichier précédent est sélectionné.

SOUND CONTROL

Appuyez pour sélectionner TREBLE, BASS, SUBWOOFER LEVEL,

ou AUDIO SYNC.

Utilisez ensuite les touches ◀, ▶ pour ajuster le volume TREBLE ou BASS entre -3 et +3, ainsi que le volume SUBWOOFER LEVEL qui peut être réglé de -12, -6 à +6.

Appuyez sur le bouton SOUND CONTROL pendant environ 5 secondes pour régler le son pour chaque bande de fréquences. Vous pouvez sélectionner 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz et 10 KHz et régler chacune de ces options de -6 \~ +6.

Si le Soundbar est connecté à un téléviseur numérique et que la vidéo et l'audio ne sont pas synchronisés, appuyez sur les boutons SOUND CONTROL pour corriger le problème. Utilisez les boutons ◀, ▶ pour régler le temps de retard audio entre 0 ms \~ 300 ms. En mode TV et en mode BT, la fonction Audio Sync peut ne pas être disponible.

SOURCE VOL SOUND EFFECT (in) SOUND Bluetooth POWER SOUND CONTROL SAMSUNG

- Faire fonctionner le téléviseur en utilisant sa télécommande.

▶ Commande de la Soundbar avec la télécommande de votre téléviseur

1. Appuyez sur la touche ((o)) SOUND et maintenez-la enfoncée pendant au moins 5 secondes pendant que la Soundbar est sous tension.

2. Le message « ON - TV REMOTE » s'affiche sur l'écran de votre Soundbar.

3. Dans le menu de votre téléviseur, réglez le haut-parleur du téléviseur sur le mode externe.

- Non disponible si la fonction TV ARC ou le mode HDMI sont utilisés.

- Avec cette fonction, toutes les touches sont grisées, sauf VOL +/- et les touches

- Les menus des téléviseurs varient en fonction du fabricant et du modèle de téléviseur. Reportez-vous au manuel d'utilisation de votre téléviseur pour obtenir de plus amples informations.

- Fabricants prenant en charge cette fonction :

- VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

- Cette fonction peut ne pas être compatible avec la télécommande de votre téléviseur, selon le fabricant.

- Pour désactiver cette fonction, appuyez sur la touche (e) SOUND pendant 5 secondes.

Le message « OFF - TV REMOTE » s'affiche sur l'écran de votre Soundbar.

INSTALLATION DES PILES DANS LA TÉLÉCOMMANDE

1. Utilisez une pièce de monnaie adaptée pour tourner le couvercle de la batterie de la télécommande dans le sens inverse des aiguilles d'une montre pour le retirer comme indiqué sur la figure ci-dessus.

1. Insérez une pile au lithium de 3V. Veillez à ce que le pôle positif (+) soit orienté vers le haut lors de l'insertion de la pile dans son logement Mettez le couvercle sur la batterie et alignez le repère '•' l'un en face de l'autre comme indiqué sur la figure ci-dessus.

1. Utilisez une pièce de monnaie adaptée pour tourner le couvercle de la batterie de la télécommande dans le sens des aiguilles d'une montre jusqu'en butée pour le remettre en place.

INSTALLATION DE LA SOUNDBAR

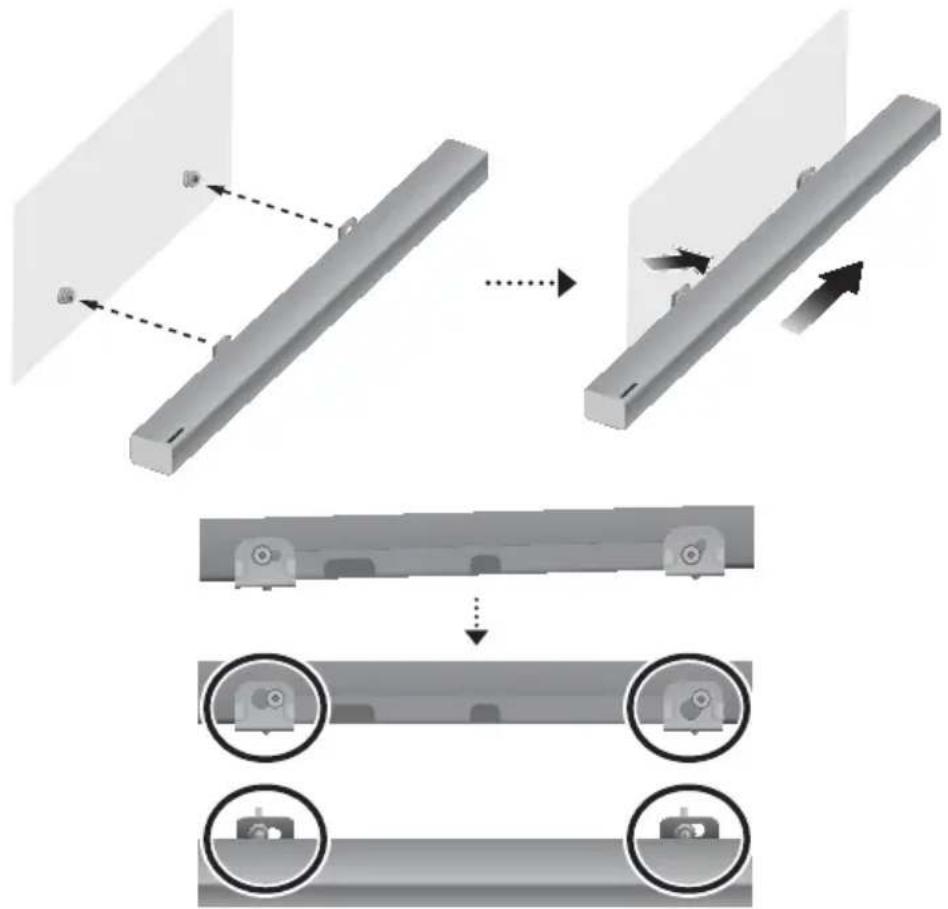

INSTALLATION DE LA FIXATION MURALE

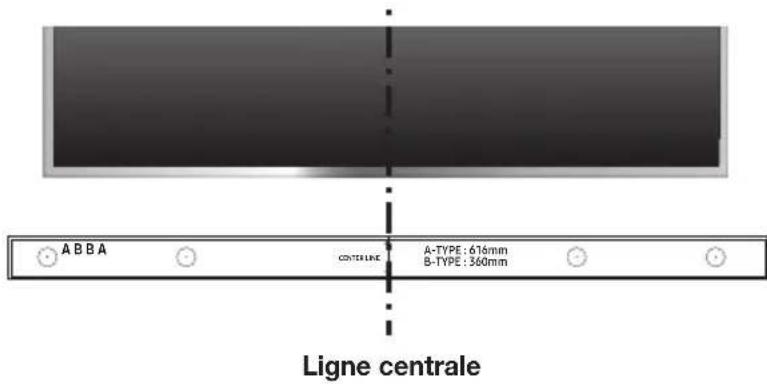

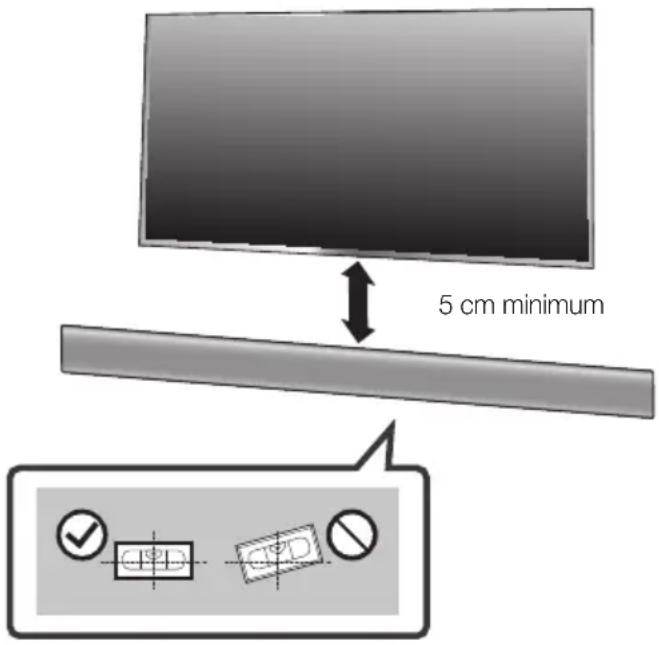

▶Précautions d'installation

• Procédez à l'installation sur un mur vertical uniquement.
• Pour l'installation, évitez les températures extrêmes et l'humidité ou encore un mur pas assez solide pour supporter le poids de l'appareil.
• Vérifiez la solidité du mur. Si le mur n'est pas assez solide pour supporter l'appareil, renforcez le mur ou installez l'appareil sur un autre mur pouvant supporter son poids.
• Achetez et utilisez les vis de fixation ou l'ancrage appropriés au type de mur dont vous disposez (plaque de plâtre, fer forgé, bois, etc.). Si possible, fixez les vis de fixation dans les poteaux du mur.
• Achetez des vis pour fixation murale en fonction du type et de l'épaisseur du mur sur lequel vous souhaitez installer la Soundbar.

-Diamètre : M5

-Longueur : L 35 mm ou plus recommandée

• Branchez les câbles entre l'appareil et les périphériques externes avant de l'installer sur le mur.
• Veillez à éteindre et débrancher l'unité avant installation. Autrement, vous vous exposeriez à un risque de décharge électrique.

1. Placez le Guide de fixation murale contre le mur.

• Le Guide de fixation murale doit être de niveau.
- Si le téléviseur est monté sur le mur, installez la Soundbar à au moins 5 cm en dessous du téléviseur.

ABBA CENTERLINE A-TYPE : 616mm B-TYPE : 360mm Ligne centrale

1. Alignez la Ligne centrale du modèle papier et le centre de votre téléviseur (si vous fixez la Soundbar sous votre téléviseur), puis fixez le Guide de fixation murale au mur avec du ruban adhésif.

- Si vous ne fixez pas la Soundbar sous un téléviseur, placez la Ligne centrale au centre de la zone d'installation.

1. Appuyez avec la pointe d'un stylo ou d'un crayon bien taillé au centre des images A-TYPE à chaque extrémité du guide pour marquer les trous des vis portantes, puis retirez le Guide de fixation murale.

2. À l'aide d'une mèche appropriée, faites un trou dans le mur au niveau de chaque marque.

- Si les marques ne correspondent pas aux positions des poteaux muraux, veillez à insérer les ancrages ou les chevilles Molly appropriées dans les trous avant d'insérer les vis portantes. Si vous utilisez des ancrages ou des chevilles Molly, pensez à percer des trous suffisamment larges pour les accueillir.

1. Enfoncez une vis (non fournie) dans chaque Vis de fixation, puis vissez fermement chaque vis dans un trou pour vis portante.

1. Utilisez les deux Vis (M4 x L12) pour fixer le Support de fixation murale G et D à l'arrière de la Soundbar. Pour une bonne fixation, veillez à aligner les excroissances de la Soundbar et les trous des supports.

Arrière de la Soundbar

Extrémité droite de la Soundbar

- Lors du montage, vérifiez que le crochet du Support de fixation murale est positionné vers le bas.

- Les fixations droite et gauche ont des formes différentes. Veillez à bien les positionner.

1. Installez la Soundbar, sur laquelle est fixé le Support de fixation murale, en accrochant le Support de fixation murale sur les Vis de fixation sur le mur.

- Inclinez légèrement la Soundbar pour insérer les deux têtes de Vis de fixation dans les trous du Support de fixation murale. Poussez la Soundbar dans la direction de la flèche pour bien fixer les deux côtés.

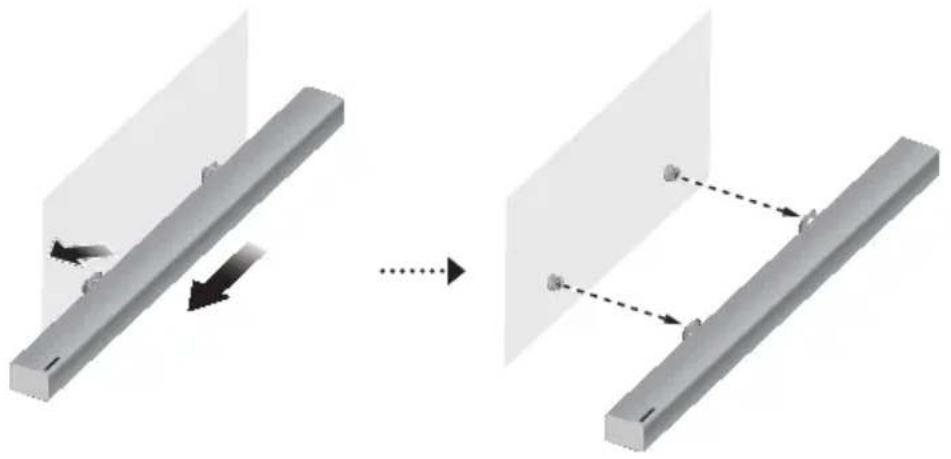

retrAit De LA sOUnDbAr DU mUr

1. Pour retirer la Soundbar du support mural, poussez-la dans la direction de la flèche, puis retirez-la comme indiqué sur l'image.

• Ne vous appuyez pas sur l'unité montée et évitez de la soumettre à des chocs ou des chutes.
• Fixez fermement l'unité au mur afin qu'elle ne tombe pas. La chute de l'appareil peut provoquer des blessures ou endommager le produit.
• Lorsque l'unité est fixée au mur, veillez à ce qu'un enfant ne tire pas sur les câbles de connexion au risque de faire tomber l'appareil.
• Pour optimiser l'installation d'une fixation murale, installez les enceintes à au moins 5 cm sous le téléviseur, si le téléviseur est monté sur le mur.
• Pour votre sécurité, dans le cas où vous ne l'utilisez pas en montage mural, veuillez installer l'unité sur une surface plane sécurisée où elle ne risque pas de tomber.

• Ne branchez pas le cordon d'alimentation de ce produit ou de votre téléviseur dans la prise murale avant que toutes les connexions entre les différents composants n'aient été effectuées.
• Avant de déplacer ou d'installer l'appareil, mettez-le hors tension et débranchez le cordon d'alimentation.

CONNEXION DU CAISSON DE GRAVES

COnnexiOn AUtOmAtiQUe AU CAissOn De grAves

L'ID d'appariement du subwoofer est prédéfini à l'usine et l'unité principale et le subwoofer doivent être appariés (raccordés sans fil) automatiquement lorsqu'ils sont mis sous tension.

- Lorsque le subwoofer est connecté, le voyant LED d'appariement bleu cesse de clignoter pour rester allumé.

COnnexiOn mAnUeLLe AU CAissOn De grAves

Si le voyant LED bleu ne cesse de clignoter lorsque l'unité principale et le subwoofer sont allumés, définissez l'ID en suivant les étapes ci-dessous.

- Important : Avant de commencer, insérez la pile dans la télécommande. Reportez-vous à la page 10 pour prendre connaissance des instructions.

1. Branchez les cordons d'alimentation de l'unité principale et du caisson de graves dans une prise murale CA.
2. Appuyez pendant 5 secondes sur le bouton iD set situé à l'arrière du caisson de graves à l'aide d'un petit objet pointu.

3. Le témoin de veille s'éteint et le témoin de liaison (LED bleue) clignote rapidement.

4. Alors que l'unité principale est hors tension (en mode STANDBY), appuyez sur la touche ⚫ (Silencieux) de la télécommande pendant 5 secondes.

5. Le message iD set apparaît sur l'écran de la Soundbar.

6. Pour finaliser le lien, mettez l'unité principale sous tension lorsque la LED bleue du caisson de graves clignote.

• L'unité principale et le caisson de basses sont à présent liés (connectés).
• Le voyant d'LINK (LED bleue) sur le subwoofer doit rester allumé et ne pas clignoter.
- Si le voyant d'LINK ne reste pas bleu, cela signifie que le processus d'appariement a échoué. Éteignez l'unité principale et recommencez à partir de l'Étape 2.
- Vous pouvez mieux profiter du son du caisson de graves sans fil en sélectionnant les effets sonores. (Reportez-vous à la page 8)

• Avant de déplacer ou d'installer l'appareil, mettez-le hors tension et débranchez le cordon d'alimentation.
• Si l'unité principale est éteinte, le subwoofer sans fil est en mode veille et la LED de STANDBY sur le devant clignote en rouge (pas de LED bleue).
• Si vous utilisez un périphérique utilisant la même fréquence (2,4 GHz) que la barre audio près de la barre audio, l'interférence peut entraîner quelques interruptions de son.
• La distance de transmission d'une onde radioélectrique est d'environ 10 m, mais elle peut varier en fonction de l'environnement de fonctionnement. Si un mur en béton ou une paroi métallique se trouve entre l'unité principale et le module de réception sans fil, le système risque de ne pas fonctionner car les ondes radio ne peuvent pas traverser le métal.
• Si l'unité principale n'effectue pas de connexion sans fil, suivez les étapes 1 à 5 de la page précédente pour rétablir la connexion entre l'unité principale et le caisson de graves sans fil.

• L'antenne de réception sans fil est intégrée au caisson de graves sans fil. Maintenez l'appareil à l'abri de l'eau et de l'humidité.
• Pour un résultat d'écoute optimal, assurez-vous que la zone autour du caisson de graves sans fil est bien dégagée.

ÉTAT DU TÉMOIN INDICATEUR LED SUR LE SUBWOOFER

LED État Description Résolution
Rouge Allumé		En veille (avec l’unité principale de la Soundbar éteinte)	Vérifiez l’alimentation électrique sur l’unité principale de la Soundbar
		Échec de la connexion	Re-connexion (reportez-vous aux instructions sur la connexion manuelle dans le manuel d’utilisateur)
Bleu	Allumé	Connexion réussie (fonctionnement normal)	-
	Clignotement	En veille (avec l’unité principale de la Soundbar éteinte)	Vérifiez l’alimentation électrique sur l’unité principale de la Soundbar
		Échec de la connexion	Re-connexion (reportez-vous aux instructions sur la connexion manuelle dans le manuel d’utilisateur)
Rouge et bleu Clignotement Dysfonctionnement Connectez le centre de services.

CONNEXION DE L'APPAREIL À UN TÉLÉVISEUR

- Important : Avant de commencer, insérez la pile dans la télécommande. Reportez-vous à la page 10 pour prendre connaissance des instructions.

RACCORDEMENT DE LA SOUNDBAR À UN TÉLÉVISEUR À L'AIDE D'UN CÂBLE OPTIQUE NUMÉRIQUE

1. Raccordez la prise DIGITAL AUDIO IN (OPTICAL) de la Soundbar à la prise OPTICAL OUT du téléviseur à l'aide d'un câble optique numérique.
2. Appuyez sur la touche → à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer en mode D.IN.

▶ Auto Power Link

Si vous avez connecté l'unité principale à un téléviseur à l'aide d'un câble optique numérique, activez la fonction Auto Power de sorte que la barre audio s'allume automatiquement lorsque vous allumez votre téléviseur.

1. Raccordez la Soundbar au téléviseur à l'aide d'un câble optique numérique.
2. Appuyez sur la touche → à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer en mode D.IN.
3. Appuyez sur la touche ◀ de la télécommande pendant 5 secondes pour activer ou désactiver Auto Power Link.

• Par défaut, Auto Power Link est réglé sur ON.
- Selon le périphérique connecté, la fonction Auto Power Link peut ne pas fonctionner.

CONNEXIONS AVEC LE TÉLÉVISEUR À L'AIDE D'UN CÂBLE HDMI (NUMÉRIQUE)

1. À l'aide d'un câble HDMI (non fourni), connectez la prise HDMI OUT (TV-ARC) située à l'arrière de l'appareil à la prise HDMI IN de votre téléviseur.
2. Appuyez sur la touche → à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer en mode D.IN.

• Le HDMI est une interface qui permet la transmission par voie numérique de données audio et vidéo à l'aide d'un simple connecteur.
• Si le téléviseur fournit un port ARC, connectez le câble HDMI sur le port HDMI IN (ARC).
• Il est recommandé d'utiliser un câble HDMI sans noyau si possible. Si vous utilisez un câble HDMI avec noyau, utilisez-en un dont le diamètre est inférieur à 14 mm.

• La fonction Anynet+ doit être activée.

- La fonction sera indisponible si le câble HDMI ne prend pas en charge ARC.

TV SOUNDCONNECT

Vous pouvez apprécier le son du téléviseur à travers le Soundbar connecté à un Téléviseur Samsung qui prend en charge la fonction TV SoundConnect.

TV Connexion TV

1. Allumez le téléviseur et le Soundbar.
2. Appuyez sur la touche → à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer en mode TV.
3. Sur le téléviseur, un message demandant si vous souhaitez activer la fonction TV SoundConnect apparaît.
4. Sélectionnez pour terminer la connexion du téléviseur à la Soundbar via la télécommande du téléviseur.

• Si le processus d'appariement TV SoundConnect échoue, accédez à SoundConnect dans le menu Son du téléviseur, sélectionnez Ajouter un nouvel appareil et mettez Ajouter un nouvel appareil sur ACTIVÉ, puis réessayez.
• Commutez le mode du Soundbar de TV à un autre mode met fin automatiquement à la fonction TV SoundConnect.
• Pour connecter le Soundbar à un autre téléviseur, la connexion existante doit être fermée.

- Pour interrompre la connexion existante, appuyez sur la touch de la télécommande et maintenez-la enfoncée pendant 5 secondes ou passez à un autre mode. Pour raccorder la Soundbar à l'autre téléviseur, suivez les Étapes 1 à 4 ci-dessus.

• La fonction TV SoundConnect (SoundShare) est prise en charge par certains téléviseurs Samsung disponibles depuis 2012. Vérifiez si votre téléviseur prend en charge la fonction TV SoundConnect (SoundShare) avant de commencer. (Pour plus d'informations, reportez-vous au manuel d'utilisation du téléviseur.)
• Si votre téléviseur Samsung est sorti avant 2014, vérifiez le menu de réglages SoundShare.
• Si la distance entre le téléviseur et le Soundbar dépasse 10 m, la connexion peut ne pas être stable ou l'audio peut être discontinu. Si tel est le cas, déplacez le téléviseur ou le Soundbar afin qu'il soit dans la plage opérationnelle et rétablissez ensuite la connexion TV SoundConnect.

- Portée pour la plage de fonctionnement de TV SoundConnect:

-Portée recommandée pour l'appariement : 2 m maxi.

-Portée de fonctionnement recommandée : 10 m maxi.

- Les boutons Lecture/Pause, Suivant et Précédent situés sur la barre audio ou la télécommande de la barre audio ne commandent pas le téléviseur.

▶Utiliser la fonction Bluetooth POWER On

La fonction Bluetooth POWER On est disponible une fois la Soundbar connectée avec succès à un téléviseur compatible Bluetooth à l'aide de TV SoundConnect. Lorsque la fonction Bluetooth POWER On est activée, si vous allumez ou éteignez le téléviseur connecté, la Soundbar s'allume ou s'éteint également.

1. Connectez votre téléviseur à la Soundbar à l'aide de la fonction TV SoundConnect.

2. Appuyez sur les boutons Bluetooth POWER du Soundbar et de la télécommande. ON - BLUETOOTH POWER s'affiche sur l'écran du Soundbar.

3. ON - BLUETOOTH POWER : Le Soundbar s'active et se désactive lorsque vous allumez ou éteignez le téléviseur.

4. OFF - BLUETOOTH POWER : Le Soundbar s'éteint uniquement lorsque vous éteignez le téléviseur.

- Cette fonction est prise en charge uniquement par les téléviseurs Samsung sortis à partir de 2013.

RACCORDEMENT À DES APPAREILS EXTERNES

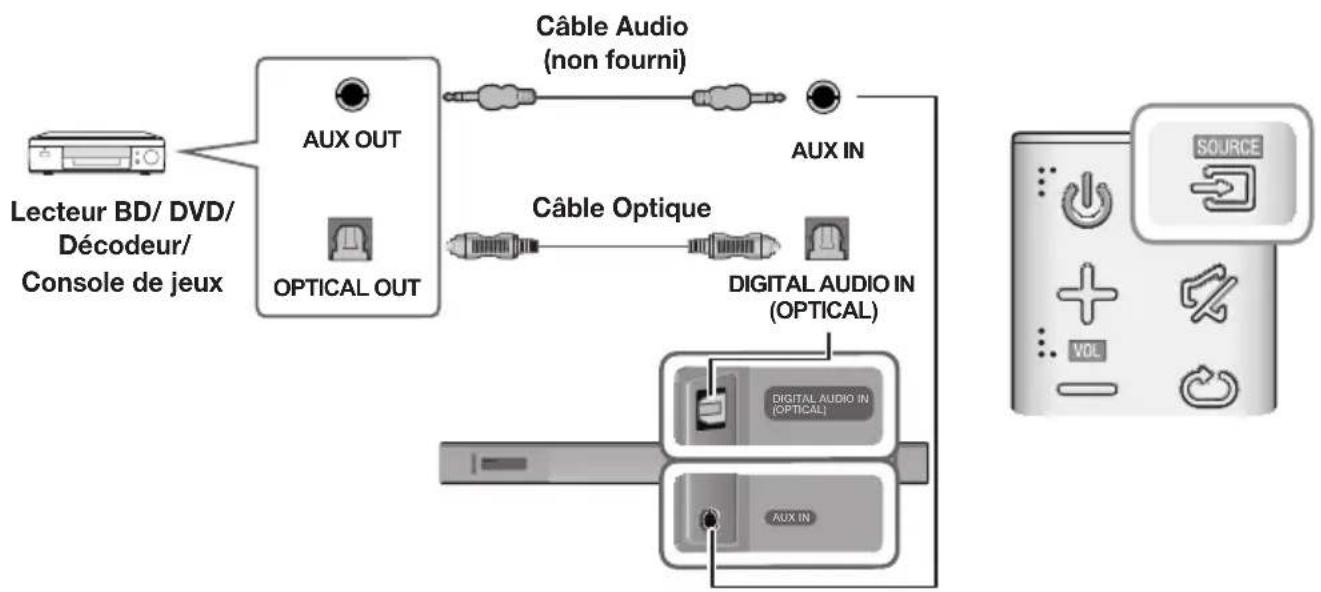

CÂBLE AUDIO ANALOGIQUE OU OPTIQUE

Cette unité est équipée d'une prise d'entrée optique numérique et d'une prise d'entrée audio analogique (AUX), ce qui vous permet de la raccorder à des appareils externes de deux manières différentes.

▶Câble AUX

1. Raccordez AUX IN (Audio) de l'unité principale à la prise AUDIO OUT de l'appareil source à l'aide d'un câble audio.
2. Appuyez sur la touche → à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer en mode AUX.

▶ Câble Optique

1. Raccorder DIGITAL AUDIO IN (OPTICAL) de l'unité principale à la prise OPTICAL OUT de l'appareil source à l'aide d'un câble optique numérique.
2. Appuyez sur la touche → à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer en mode D.IN.

CÂBLE HDMI

HDMI est une interface numérique standard qui permet de connecter des appareils tels qu'un téléviseur, un projecteur, un lecteur de DVD, un lecteur de disques Blu-ray un décodeur, etc. Comme l'interface HDMI transmet des signaux numériques de la plus haute qualité, vous pouvez profiter d'une qualité vidéo et audio supérieure à la source numérique initialement créée.

1. À l'aide d'un câble HDMI (non fourni), connectez la prise HDMI IN située à l'arrière de l'appareil à la prise HDMI OUT de vos périphériques numériques.
2. Appuyez sur la touche → à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer en mode HDMI.

MODE D'ENTRÉE

Appuyez sur la touche → à droite de l'unité principale ou sur la touche SOURCE de la télécommande pour sélectionner le mode de votre choix.

Extrémité droite de la Soundbar

Mode d'entrée Affichage
Entrée Optique numériqueEntrée ARC (SORTIE HDMI)	D.IN
Entrée AUX	AUX
Entrée HDMI	HDMI
Mode BLUETOOTH	BT
TV SoundConnect	TV

FONCTION AUTO POwER DOwN

L'appareil s'éteint automatiquement sous les conditions suivantes:

• Mode D.IN/HDMI/BT/TV

-S'il n'y a aucun signal audio pendant 5 minutes.

- Mode AUX

-Si le câble AUX n'est pas connecté pendant 5 minutes.

- Si aucune entrée de TOUCHE n'est reçue durant 8 heures lorsque le câble AUX est branché. (La fonction Auto Power Down peut être désactivée uniquement dans ce cas.)

Pour désactiver la fonction Auto Power Down, en mode AUX, appuyez sur la touche ▶II et maintenez-la enfoncée pendant 5 secondes. ON - AUTO POwER DOwN / OFF - AUTO POwER DOwN apparaît sur l'écran.

BLUETOOTH

Vous pouvez connecter un appareil Bluetooth à la Soundbar et profiter du son stéréo sans aucun câble !

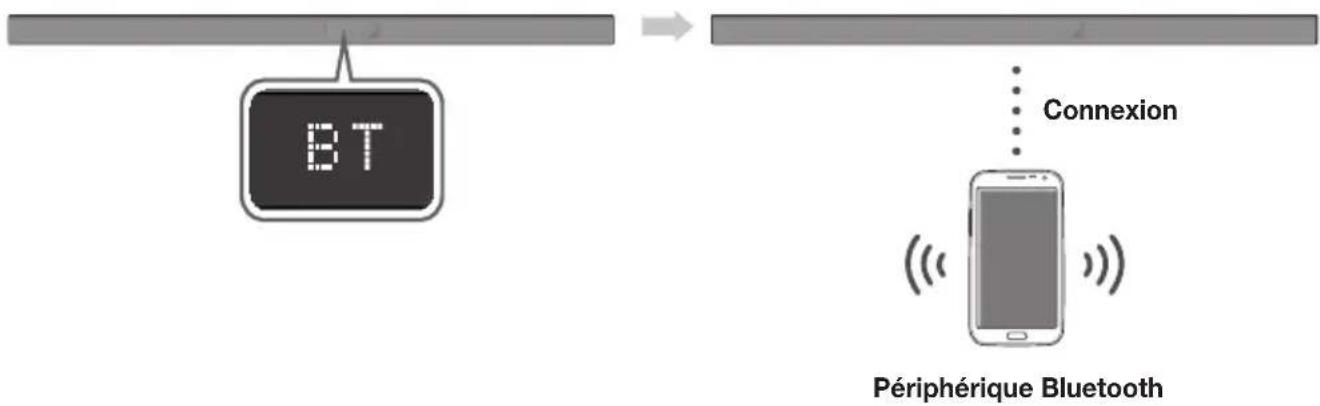

POUR CONNECTER LE SYSTÈME SOUNDBAR À UN PÉRIPHÉRIQUE BLUETOOTH

Vérifiez si le périphérique Bluetooth prend en charge la fonction des écouteurs stéréo compatible Bluetooth.

1. Appuyez sur la touche → à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer en mode BT.

• Le message BT READY apparaît sur la façade de la Soundbar.

1. Sélectionnez le menu Bluetooth sur le périphérique Bluetooth que vous désirez connecter. (Reportezvous pour cela au manuel d'utilisation de ce périphérique.)

2. Sélectionnez « [AV] Samsung Soundbar Kxxx » dans la liste.

3. Lorsque le Soundbar est connecté à l'appareil Bluetooth, [Nom du périphérique Bluetooth] → BT s'affiche à l'écran.

4. Le nom du périphérique peut uniquement être affiché en anglais. Un soulignage " _ " sera affiché si le nom n'est pas en anglais.

5. Si le fait d'associer le périphérique Bluetooth et le système Soundbar a échoué, supprimez le précédent « [AV] Samsung Soundbar Kxxx » identifié par le périphérique Bluetooth et faites-lui rechercher le système Soundbar à nouveau.

6. Lisez de la musique sur le périphérique connecté.

7. Vous pouvez écouter de la musique lue sur le périphérique Bluetooth connecté via le système Soundbar.

8. En mode BT, les fonctions Lecture/Pause/Suivant/Précédent ne sont pas disponibles. Cependant, ces fonctions sont disponibles dans les périphériques Bluetooth qui prennent en charge la fonctionnalité AVRCP.

• Si le code PIN de sécurité est demandé lors de la connexion d'un périphérique Bluetooth, entrez <0000>.
• Un seul périphérique Bluetooth peut être associé à la fois.
• La connexion Bluetooth sera terminée lorsque le Soundbar sera éteint.

• Le Soundbar peut ne pas effectuer la recherche ou la connexion Bluetooth correctement dans les cas suivants:

• En présence d'un champ électrique puissant autour du système Soundbar.

• Si plusieurs périphériques Bluetooth sont associés simultanément au système Soundbar.
• Si le périphérique Bluetooth est éteint, mal positionné ou s'il connaît des dysfonctionnements.

- Notez que des appareils tels que des fours à micro-ondes, des adaptateurs LAN sans fil, des lampes fluorescentes et des fours à gaz pour chauffage des locaux utilisent la même plage de fréquences que le périphérique Bluetooth, ce qui peut provoquer des interférences électriques.

• Le Soundbar prend en charge les données SBC (44,1 kHz, 48 kHz).

• Effectuez uniquement la connexion à un périphérique Bluetooth qui prend en charge la fonction A2DP (AV).
• Vous ne pouvez pas connecter le Soundbar à un périphérique Bluetooth qui prend en charge uniquement la fonction HF (Mains libres).
• Lorsque vous avez apparié la barre audio à un périphérique Bluetooth, sélectionner « [AV] Samsung Soundbar Kxxx » parmi la liste des périphériques connectés à ce périphérique placera automatiquement la barre audio en mode BT.

- Disponible uniquement si le Soundbar est listé dans les périphériques appariés du périphérique Bluetooth. (Le périphérique Bluetooth et le Soundbar doivent être appariés au préalable au moins une fois)

• Le Soundbar apparaîtra dans la liste des périphériques recherchés du périphérique Bluetooth uniquement lorsque le Soundbar affiche BT READY.
• En mode TV SoundConnect, le Soundbar ne peut pas être apparié à un autre périphérique Bluetooth.

BLUETOOTH POWER ON (BLUETOOTH POWER)

Lorsque la fonction Bluetooth Power On est activée et que le Soundbar est désactivé, si un périphérique Bluetooth précédemment associé essaye de se connecter au Soundbar, le Soundbar s'active automatiquement.

1. Appuyez sur Bluetooth POWER situé sur la télécommande lorsque la Soundbar est activée.
2. ON - BLUETOOTH POWER s'affiche sur l'écran de la Soundbar.

POUR DÉCONNECTER LE PÉRIPHÉRIQUE BLUETOOTH DU SYSTÈME SOUNDBAR

Vous pouvez déconnecter le périphérique Bluetooth du système Soundbar. Pour les instructions, reportez-vous au manuel d'utilisation de ce périphérique.

• Le système Soundbar sera déconnecté.

- Lorsque le système Soundbar est déconnecté du périphérique Bluetooth, le système Soundbar affiche BT DISCONNECTED en façade.

POUR DÉCONNECTER LE SYSTÈME SOUNDBAR DU PÉRIPHÉRIQUE BLUETOOTH

Appuyez sur la touche SOURCE de la télécommande ou sur la touche → à droite du produit pour passer du mode BT à un autre mode ou éteignez la Soundbar.

- Le périphérique Bluetooth attend un certain temps la réponse du système Soundbar avant de mettre fin à la connexion. (Le temps de déconnexion peut varier en fonction du périphérique Bluetooth.)

- En mode Bluetooth, la connexion sera perdue si la distance entre le système Soundbar et le périphérique Bluetooth dépasse 10 m.

- Le système Soundbar s'éteint après 5 minutes en état Prêt.

▶à propos du bluetooth

Le système Bluetooth est une technologie qui permet de connecter facilement entre eux des périphériques compatibles Bluetooth à l'aide d'une liaison sans fil courte distance.

• Ce périphérique Bluetooth peut générer du bruit ou créer des dysfonctionnements en fonction des conditions d'utilisation lorsque:
• Une partie du corps de l'appareil est en contact avec le système de réception/transmission du périphérique Bluetooth ou du système Soundbar.
• Il est soumis à des variations électriques provenant d'obstructions provoquées par un mur, un coin ou des cloisonnements de bureaux.
• Il est exposé à des interférences électriques provenant d'appareils utilisant la même bande de fréquences (exemple : équipements médicaux, fours à micro-ondes et réseaux LAN sans fil).
• Associer le système Soundbar et le périphérique Bluetooth tout en maintenant une faible distance.
• Plus la distance est grande entre l'Soundbar et le périphérique Bluetooth, plus la qualité de la transmission se dégrade. Si la distance excède la plage opérationnelle Bluetooth, la connexion est perdue.
• Dans les zones où la réception est faible, la connexion Bluetooth peut ne pas fonctionner correctement.
• La connexion Bluetooth ne fonctionne que lorsqu'elle est proche de l'appareil. La connexion s'interrompt automatiquement lorsque cette plage est dépassée. Même si la distance est respectée, il est possible que la qualité sonore soit détériorée par des obstacles (ex. : murs, portes).
• Cet appareil sans fil peut causer des interférences électriques lors de son fonctionnement.

UTILISATION DE L'APPLICATION MULTIROOM

L'application Samsung Multiroom vous permet de connecter la Soundbar à un smartphone, votre réseau et Internet. Une fois la Soundbar connectée à un smartphone sur lequel l'application Multiroom est installée, vous pouvez également connecter la Soundbar à plusieurs appareils Samsung Multiroom sans fil et diffuser du son via ces appareils.

AVANT DE DÉMARRER

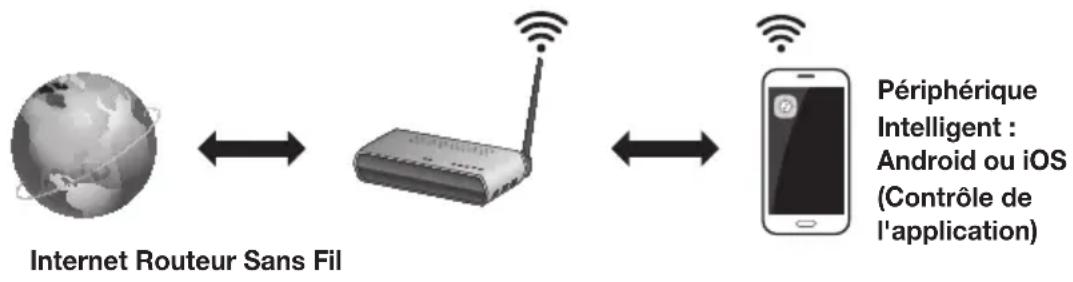

▶Bases de communication

Configuration requise :

1. Un routeur sans fil et un smartphone.
2. Le routeur sans fil doit être connecté à Internet.
3. Le périphérique intelligent doit être relié au routeur via une connexion Wi-Fi.

INSTALLATION DE L'APPLICATION SAMSUNG MULTIROOM

Pour utiliser la Soundbar avec l'application Samsung Multiroom, vous devez télécharger et installer l'application Samsung Multiroom sur votre smartphone. Vous pouvez la télécharger sur Google Play ou l'App Store. Une fois l'application Samsung Multiroom installée, vous pouvez écouter avec la Soundbar la musique stockée sur votre smartphone ou sur d'autres appareils connectés, fournie par d'autres fournisseurs de contenu ou diffusée par des stations de radio sur Internet.

▶Android ou iOS

Téléchargez l'application Samsung Multiroom depuis l'application Google Play ou App Store de votre périphérique intelligent.

* Recherche de marché : Samsung Multiroom

ou

▶Lancement de l'application Samsung Multiroom

Pour lancer l'application Samsung Multiroom, appuyez sur l'icône de l'application Multiroom sur votre smartphone.

Sélectionnez ensuite l'application Samsung Multiroom sur votre périphérique intelligent. Suivez les directives sur l'écran de votre périphérique intelligent.

Vous pouvez utiliser les fonctions suivantes avec l'application Samsung Multiroom.

- Vous pouvez profiter des fichiers musicaux stockés sur votre téléphone mobile, de diverses sources musicales, et de la radio sur Internet.

[AV] Samsung Soundbar Kxxx Musique sur le téléphone mobile Radio sur Internet Service musical ALBUMS Album A Album B Album C Album D Album E More ARTISTS

UTILISATION DE LA FONCTION NETWORK STANDBY ON

La fonction Network Standby On si la connexion sans fil a été correctement établie entre le périphérique intelligent et la Soundbar. Cette fonction active la Soundbar automatiquement lorsque le périphérique intelligent essaie de se connecter à la Soundbar via Bluetooth ou Wi-Fi. Si la Soundbar a été activée via une connexion Bluetooth, son mode d'entrée est automatiquement défini sur BT. Pour allumer la Soundbar à l'aide du Wi-Fi, l'application Samsung Multiroom doit être installée sur votre smartphone.

1. Connectez le périphérique intelligent à votre Soundbar.
2. Activez la fonction Network Standby On en appuyant sur le bouton ▶▶1 situé sur la télécommande de la Soundbar pendant plus de 5 secondes. Vous pouvez désactiver la fonction en appuyant à nouveau sur le bouton ▶▶1 pendant plus de 5 secondes.

• Network Standby On est disponible uniquement si la Soundbar figure parmi les appareils appariés du smartphone. (le smartphone et la Soundbar doivent avoir été appariés au moins une fois.)
• La Soundbar apparaîtra dans la liste des périphériques recherchés du périphérique intelligent uniquement lorsque la Soundbar affiche [BT READY] ou [WiFi READY].
• Dans le mode TV SoundConnect, la Soundbar peut ne pas être associée à un périphérique intelligent.

- Si la fonction Network Standby On ne marche pas -La fonction Network Standby On est sur Off. Mettez-la sur ON.

• La connexion Wi-Fi à la Soundbar sera interrompue si son cordon d'alimentation est débranché ou si l'alimentation est coupée. Allumez la Soundbar et procédez à une nouvelle connexion.
• Si la fonction Veille du réseau est sur OFF, la Soundbar ne peut être allumée à l'aide de la connexion Bluetooth.

MISE À JOUR LOGICIELLE

Câble adaptateur Micro USB à USB (non fourni)

MISE À JOUR VIA USB

Samsung peut proposer à l'avenir des mises à jour pour le micrologiciel du système de la Soundbar.

Si une mise à jour est proposée, vous pouvez mettre le micrologiciel à jour en connectant un périphérique USB, contenant la mise à jour du micrologiciel, au port USB de votre Soundbar.

Notez qu'en présence de plusieurs fichiers de mise à jour, vous devez simplement les charger sur le périphérique USB et les utiliser pour mettre à jour le micrologiciel l'un après l'autre.

Veuillez visiter le site Web Samsung.com ou contacter le centre d'assistance téléphonique de Samsung pour recevoir de plus amples informations concernant le téléchargement des fichiers de mise à jour.

▶Procédure de mise à jour

1. Raccordez un câble adaptateur Micro USB à USB à un câble USB 2.0 vers Micro USB (Type B) à une extrémité et une prise USB 2.0 femelle standard (Type A) à l'autre extrémité du câble Micro USB de la Soundbar.

- Le câble adaptateur Micro USB à USB est vendu séparément. Pour l'acheter, contactez un Centre de service Samsung ou le Service client de Samsung.

1. Suivez les étapes ci-dessous pour télécharger le logiciel du produit : Rendez-vous sur le site Web Samsung sur (samsung.com/sec) → recherchez le nom du modèle - sélectionnez l'option de menu d'assistance client (le nom de l'option est sujet à modifications)
2. Sauvegardez le logiciel téléchargé sur une clé USB et sélectionnez « Extraire dans le nom de dossier » pour dé-ziper le dossier.
3. Éteignez la Soundbar et connectez la clé USB contenant la mise à jour du logiciel au port femelle sur un câble d'adaptateur USB micro.
4. Allumez la Soundbar. Dans les 3 minutes, UPDATE s'affiche et la mise à jour commence.
5. Une fois la mise à jour terminée, la Soundbar s'éteint et se rallume.

▶Si UPDATE n'est pas affiché

1. Éteignez la Soundbar, branchez le périphérique de stockage USB contenant les fichiers de mise à jour sur le port USB de la Soundbar.
2. Débranchez le cordon d'alimentation, puis branchez-le à nouveau et allumez l'appareil.

• Insérez un périphérique USB contenant la mise à jour du micrologiciel dans le port USB situé sur l'unité principale.
• La mise à jour du micrologiciel peut ne pas fonctionner correctement si les fichiers audio pris en charge par la barre audio dans le périphérique de stockage USB.
• Ne débranchez pas l'alimentation ni ne retirez pas le périphérique USB alors que les mises à jour sont en cours d'application. L'unité principale s'éteint automatiquement une fois que la mise à jour du micrologiciel est terminée.
• Une fois la mise à jour terminée, la configuration d'utilisateur est initialisée dans la Soundbar. Nous vous recommandons de noter vos réglages, vous pourrez ainsi aisément les réinitialiser après la mise à jour. Notez que la mise à jour du micrologiciel réinitialise également la connexion du caisson de graves. Si la connexion au caisson de graves n'est pas ré-établie automatiquement après la mise à jour, reportez-vous à la page 16. Si la mise à jour du logiciel échoue, vérifiez que la clé USB n'est pas défectueuse.
• Les utilisateurs de Mac OS doivent utiliser MS-DOS (FAT) comme format USB.
• Tout dépendant du fabricant, le USB pourrait ne pas être compatible.

MISE À JOUR AUTOMATIQUE

Même si la Soundbar est éteinte, elle recherche la dernière version logicielle et se met à jour automatiquement si elle est connectée à Internet.

• La Soundbar est configurée pour se mettre à jour automatiquement par défaut.
• Pour utiliser la fonction de mise à jour automatique, la Soundbar doit être connectée à Internet.
• La connexion Wi-Fi à la Soundbar sera interrompue si son cordon d'alimentation est débranché ou si l'alimentation est coupée. Si l'alimentation électrique est coupée, allumez la Soundbar et rebranchez-la.

TÉPANNAGE

Avant de contacter l'assistance, veuillez lire ce qui suit.

L'ensemble ne s'allume pas.
• Le cordon d'alimentation est-il branché dans la prise?	→ Branchez la fiche d'alimentation électrique dans la prise murale.

La fonction ne s'active pas lorsque vous appuyez sur le bouton correspondant.
• L'air est-il chargé en électricité statique?	→ Débranchez la fiche d'alimentation électrique et rebranchez-la.

Aucun son n'est émis.
La fonction Silencieux est-elle activée?Le volume est-il réglé au minimum?	→ Appuyez sur le boutier(Silencieux) pour annuler la fonction.→ Permet de régler le Volume.

La télécommande ne fonctionne pas.
Les piles sont-elles usées?La distance entre la télécommande et l'unité principale est-elle trop importante ?	→ Remplacez-les.→ Rapprochez-vous de l'appareil.

La fonction TV SoundConnect (appariement du téléviseur) a échoué.

Votre téléviseur prend-il en charge TV SoundConnect?La version du micrologiciel du téléviseur est-elle la plus récente?Une erreur s’est-elle produite lors de la connexion?

→ TV SoundConnect est pris en charge par certains téléviseurs Samsung commercialisés après 2012. Vérifiez si votre téléviseur prend en charge TV SoundConnect.→ Mettez votre téléviseur à jour avec la version du micrologiciel la plus récente.→ Contactez le centre d'appels Samsung.→ Réinitialisez TV SoundConnect et connectez-le à nouveau. Pour réinitialiser la connexion TV SoundConnect, appuyez sur la touche ▶II et maintenez-la enfoncée pendant 5 secondes.

La LED rouge sur le caisson de graves clignote et le caisson de graves ne produit aucun son.
• Votre caisson de graves peut ne pas être connecté au corps principal de l'appareil.	→ Essayez de reconnecter votre caisson de graves.(Reportez-vous en page 16)

La Soundbar n'est pas allumée par le Bluetooth ou l'application Multiroom.
• Vérifiez que l'option Veille du réseau est sur OFF.	→ Si c'est le cas, les fonctions BT et Wi-Fi ne sont pa autorisées. Appuyez sur la touche ▶▶I et maintenez-la enfoncée pendant 5 secondes pour activer l'option Veille du réseau.

SPÉCIFICATIONS

GÉNÉRAL	Poids	Unité principale	2,6 kg
		Caisson de basses (PS-WK650, PS-WK651)	6,8 kg
	Dimensions (L x H x P)	Unité principale	1010,5 x 54,0 x 87,5 mm
		Caisson de basses (PS-WK650, PS-WK651)	452,0 x 335,0 x 154,0 mm
	Plage de températures en fonctionnement		de +5 à +35 °C
	Plage d'humidité en fonctionnement		de 10 à 75 %
AMPLIFICATEUR	Puissance de sortie nominale	Unité principale	30W x 6, 6 OHM, THD≤10%
		Caisson de basses (PS-WK650, PS-WK651)	160W, 3 OHM, THD≤10%

* La conception, les spécifications et l'écran de l'application sont soumis à modification sans avis préalable.
* Caractéristiques nominales

Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques sans préavis.

-Le poids et les dimensions sont approximatifs.

- Pour l'alimentation et la consommation d'énergie, reportez-vous à l'étiquette apposée sur l'appareil.

※ Attention : le produit redémarre automatiquement si vous activez/désactivez le Wi-Fi/Ethernet.

Consommation globale d’énergie en veille (W) (Tous les ports du réseau sont en état activé “ON”)		2,8W
Wi-Fi/Ethernet	Méthode de désactivation du port	Appuyez sur le bouton Wi-Fi SETUP de l'appareil pendant 30 secondes ou appuyez sur la touche ▶▶I de la télécommande de la Soundbar pendant plus de 5 secondes pour mettre le Wi-Fi/Ethernet sur ON/OFF.
Bluetooth	Méthode de désactivation du port	Appuyez sur le bouton SPK ADD de l'appareil pendant 30 secondes ou appuyez sur la touche ▶▶I de la télécommande de la Soundbar pendant plus de 5 secondes pour mettre le Bluetooth sur ON/OFF.

※ Avis de licence libre

- Pour obtenir plus d'informations sur les sources libres utilisées dans ce produit, veuillez visiter notre site Web : http://opensource.samsung.com

Spotify® Licence

• Le logiciel Spotify Software fait l'objet de licences tierces trouvées ici : www.spotify.com/connect/third-party-licenses.
• Pour en savoir plus sur Spotify Connect, veuillez consulter le site Web www.spotify.com/connect

LICENCE

DOLBY AUDIO

Pour les brevets DTS, consultez le site http://patents.dts.com. Fabriqué sous licence de DTS Licensing Limited. DTS, le symbole, & DTS et le symbole qui lui est associé sont des marques déposées, et DTS 2.0 Channel est une marque déposée de DTS, Inc. © DTS, Inc. Tous droits réservés.

HDMI

Les termes HDMI et HDMI High-Definition Multimedia Interface, et le logo HDMI sont des marques de commerce ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.

Modèles sans fil (avec plage de fréquence de 5,15 GHz à 5,35 GHz)

Par la présente, Samsung Electronics déclare que cet équipement est conforme aux exigences principales et autres dispositions relatives à la Directive 1999/5/EC.

La déclaration de conformité originale se trouve sur le site

http://www.samsung.com, allez sur Assistance > Recherche assistance produit et saisissez le nom du modèle. Cet appareil peut être utilisé dans tous les pays de l'Union Européenne.

Cet appareil ne peut être utilisé qu'en intérieur.

Modèles sans fil (sans plage de fréquence de 5,15 GHz à 5,35 GHz)

Par la présente, Samsung Electronics déclare que cet équipement est conforme aux exigences principales et autres dispositions relatives à la Directive 1999/5/EC.

La déclaration de conformité originale se trouve sur le site http://www.samsung.com, allez sur Assistance > Recherche assistance produit et saisissez le nom du modèle. Cet appareil peut être utilisé dans tous les pays de l'Union Européenne.

Comment contacter Samsung dans le monde

Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung.

Country	Contact Centre	Web Site
■Europe
U.K 0330 SAMSUNG (7267864) www.samsung.com/uk/support
EIRE 0818 7171	00 www.samsung.com/ie/support
GERMANY	0180 6 SAMSUNG bzw.0180 6 7267864*(0,20 €/Anruf aus dem dt. Festnetz, ausdem Mobilfunk max. 0,60 €/Anruf)	www.samsung.com/de/support
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
ITALIA 800-SAMSUNG (800.7267864) www.samsung.com/it/support
SPAIN 3490217	2678 www.samsung.com/es/support
PORTUGAL 808	20 7267 www.samsung.com/pt/support
LUXEMBURG 261	03 710	www.samsung.com/be_fr/support
NETHERLANDS	0900-SAMSUNG (0900-7267864)(€ 0,10/Min)	www.samsung.com/nl/support
BELGIUM 02-201	-24-18	www.samsung.com/be/support(Dutch)www.samsung.com/be_fr/support(French)
NORWAY	815 56480	www.samsung.com/no/support
DENMARK	70 70 19 70	www.samsung.com/dk/support
FINLAND	030-6227 515	www.samsung.com/fi/support
SWEDEN	0771 726 7864 (0771-SAMSUNG)	www.samsung.com/se/support
POLAND	801-172-678* lub [phone] ** (koszt połączeria weclug taryfy operatora)	www.samsung.com/pl/support
HUNGARY	0680SAMSUNG (0680-726-786)0680PREMIUM (0680-773-648)	www.samsung.com/hu/support

Country Contact Centre		Web Site
AUSTRIA	0800-SAMSUNG (0800-7267864) [Only for Premium HA] 0800-366661 [Only for Dealers] 0810-112233	www.samsung.com/at/support
SWITZERLAND	0800 726 78 64 (0800-SAMSUNG)	www.samsung.com/ch/support (German) www.samsung.com/ch_fr/ support (French)
CZECH	800 - SAMSUNG (800-726786)	www.samsung.com/cz/support
SLOVAKIA	0800 - SAMSUNG (0800-726 786)	www.samsung.com/sk/support
CROATIA	072 726 786 www.samsung.com/hr/support
BOSNIA	055 233 999 www.samsung.com/support
MONTENEGRO	020 405 888 www.samsung.com/support
SLOVENIA	080 697 267 (brezplačna številka) www.samsung.com/si
SERBIA	011 321 6899 www.samsung.com/rs/support
BULGARIA	*3000 Цена в мрежата 0800 111 31 , Безплатна телефонна линия	www.samsung.com/bg/support
ROMANIA	*8000 (apel in retea) 08008-726-78-64 (08008-SAMSUNG) Apel GRATUIT	www.samsung.com/ro/support
CYPRUS 8009	4000 only from landline, toll free	www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864) only from land line ([phone] from mobile and land line
LITHUANIA	8-800-77777	www.samsung.com/lt/support
LATVIA	8000-7267	www.samsung.com/lv/support
ESTONIA	800-7267	www.samsung.com/ee/support

[Elimination des batteries de ce produit]

(Applicable aux pays disposant de systèmes de collecte séparés)

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66.

Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.

Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

Les bons gestes de mise au rebut de ce produit

(Déchets d'équipements électriques & électroniques)

(Applicable aux pays disposant de systèmes de collecte séparés)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.

Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.

Εγχειρίδιο χρήσης

BrīdinĀjumi par drošu lietošanu

LAI SAMAZINĀTU ELEKTRISKĀS STRĀVAS TRIECIENA RISKU, NENOŅEMIET PĀRSEGU (VAI KORPUSA AIZMUGURI).IERĪCES IEKŠPUSĒ NEATRODAS NEVIENA DETAļA, KURAS APKOPE BŪTU JĀVEIC LIETOTĀJAM. UZTICIET APKOPI KVALIFICĒTIEM APKOPES SPECIĀLISTIEM.
