HWK651 - Cassa acustica SAMSUNG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Soundbar con subwoofer wireless
Marca	Samsung
Modello	HWK651
Dimensioni unità principale	1010,5 x 54,0 x 87,5 mm (L x A x P)
Peso unità principale	2,6 kg
Dimensioni subwoofer	452,0 x 335,0 x 154,0 mm
Peso subwoofer	6,8 kg
Potenza di uscita totale	340 W (30 W x 6 + 160 W subwoofer)
Alimentazione	Alimentatore 24 V CC, cavo di alimentazione CA
Consumo in standby	≤ 2,8 W (tutte le porte di rete attive)
Ingressi audio	1 x ottico digitale (DIGITAL AUDIO IN), 1 x analogico (AUX IN), 1 x HDMI IN, 1 x HDMI OUT (TV-ARC)
Connettività wireless	Bluetooth 2.1 + EDR, Wi-Fi (tramite app Samsung Multiroom), TV SoundConnect
Modalità sonore	STANDARD, MUSIC, CLEAR VOICE, SPORTS, MOVIE, NIGHT
Funzioni speciali	Audio surround 2.1 canali, controllo dinamico (DRC), regolazione bassi/alti/livello subwoofer, Audio Sync, Anynet+, Auto Power Link, Bluetooth Power On, Network Standby On
App compatibili	Samsung Multiroom (iOS e Android)
Montaggio a parete	Possibile (staffa di fissaggio inclusa, viti non fornite)
Accessori inclusi	Telecomando con pila CR2032, 2 cavi di alimentazione, alimentatore CA/CC, cavo ottico, guida per montaggio a parete, 2 viti di fissaggio, 2 staffe murali
Manutenzione e pulizia	Pulire con un panno asciutto e morbido. Non utilizzare prodotti chimici. Scollegare prima della pulizia.
Sicurezza	Non esporre a umidità o calore. Tenere le pile fuori dalla portata dei bambini. Scollegare in caso di temporale.
Riparabilità	Nessuna parte riparabile dall'utente. Contattare un servizio di assistenza qualificato.

Domande frequenti - HWK651 SAMSUNG

Come collegare la soundbar al mio televisore?

È possibile collegare la soundbar tramite un cavo ottico digitale (presa DIGITAL AUDIO IN) o un cavo HDMI (porta HDMI OUT TV-ARC). Per i televisori Samsung compatibili, utilizzare la funzione TV SoundConnect (Bluetooth). Dopo il collegamento, selezionare la sorgente corrispondente (D.IN, HDMI o TV).

Cosa fare se il subwoofer wireless non si collega?

Verificare che il LED del subwoofer lampeggi in blu. Se lampeggia, eseguire un abbinamento manuale: premere per 5 secondi il pulsante ID SET sul retro del subwoofer, quindi sul telecomando della soundbar, premere per 5 secondi il pulsante Silenzioso (⚫) quando la soundbar è in standby. Il display mostra 'ID SET'. Accendere la soundbar per completare.

Come utilizzare la funzione Bluetooth Power On?

Attivarla premendo il pulsante Bluetooth POWER del telecomando. Il display mostra 'ON - BLUETOOTH POWER'. Così, quando si accende il televisore collegato tramite TV SoundConnect, la soundbar si accende automaticamente. Funziona con i televisori Samsung dal 2013.

Posso controllare la soundbar con il telecomando del mio televisore?

Sì. Tenere premuto il pulsante ((o)) SOUND per 5 secondi finché non viene visualizzato 'ON - TV REMOTE'. Quindi, nel menu audio del televisore, selezionare altoparlante esterno. Compatibile con le marche: VIZIO, LG, Sony, Sharp, Philips, Panasonic, Toshiba, Grundig, Hisense, RCA.

Come installare la soundbar a parete?

Utilizzare la guida per montaggio a parete inclusa. Posizionare la guida sul muro, segnare i punti di foratura alle estremità (tipo A o B in base alla larghezza). Forare e inserire tasselli adatti. Avvitare le viti di fissaggio (non fornite, diametro M5, lunghezza ≥35 mm). Fissare le staffe murali sul retro della soundbar con le viti M4 fornite, quindi agganciarla alle viti murali.

Cosa significa il lampeggiamento del LED sul subwoofer?

LED rosso fisso : subwoofer in standby. Rosso lampeggiante : connessione fallita. Blu fisso : connessione riuscita. Blu lampeggiante : tentativo di connessione. Rosso e blu alternati : malfunzionamento, contattare l'assistenza.

Come aggiornare il software della soundbar?

Due metodi: Tramite USB: scaricare il firmware su Samsung.com, copiarlo su una chiavetta USB (formato FAT). Collegare la chiavetta tramite un adattatore micro-USB a USB (non fornito) alla porta SERVICE della soundbar. Accendere la soundbar, appare 'UPDATE'. Aggiornamento automatico: se la soundbar è connessa a Internet, si aggiorna automaticamente quando è in standby.

Come regolare il ritardo audio (Audio Sync)?

Premere il pulsante SOUND CONTROL più volte fino a selezionare 'AUDIO SYNC'. Utilizzare i tasti ◀/▶ per regolare il ritardo da 0 a 300 ms. Disponibile in modalità D.IN e BT.

Quali sono le modalità sonore disponibili?

Sei modalità: STANDARD (audio originale), MUSIC, CLEAR VOICE (voci chiare), SPORTS, MOVIE (cinema) e NIGHT (notte, riduce i suoni forti). Premere il pulsante SOUND EFFECT per navigare.

Cosa fare se la soundbar non si accende?

Verificare che il cavo di alimentazione sia ben collegato alla soundbar e a una presa a muro funzionante. Se il problema persiste, scollegare il cavo, attendere qualche secondo e ricollegarlo. Assicurarsi che la presa sia accessibile.

MANUALE UTENTE HWK651 SAMSUNG

Immagina le possibilità

Grazie per aver acquistato un prodotto Samsung. Per ricevere un servizio più completo, registrare il prodotto all'indirizzo

www.samsung.com/register

INFORMAZIONI SULLA SICUREZZA

Norme per la sicurezza

PER RIDURRE I RISCHI DI FOLGORAZIONE, NON RIMUOVERE IL COPERCHIO (O IL RETRO), ALL'INTERNO NON VI SONO PARTI RIPARABILI DALL'UTENTE. PER L'ASSISTENZA TECNICA FARE RIFERIMENTO A PERSONALE QUALIFICATO.

	aTTeNzioNe riscHio DiFolGorazioNe. NoN aprire.			Questo simbolo indica la presenza di alta tensione all'interno. È dannoso toccare in qualsiasi modo una parte interna del prodotto.
				Questo simbolo indica che nel prodotto viene inclusa della documentazione importante che riguarda il funzionamento e la manutenzione.

	Prodotto di Classe II: Questo simbolo indica che il prodotto non necessita di una connessione di sicurezza alla terra.
	Tensione CA: Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CA.
	Tensione CC : Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CC.
	Attenzione, consultare le Istruzioni per l’uso: Questo simbolo indica all’utente la necessità di consultare il manuale dell’utente per ottenere ulteriori informazioni sulla sicurezza.

aVVerTeNza: Per ridurre i rischi d'incendio e di scosse elettriche non esporre l'apparecchio a pioggia o umidità.

aTTeNzioNe : PER EVITARE SCOSSE ELETTRICHE, INSERIRE CORRETTAMENTE E COMPLETAMENTE LA SPINA.

• Questo dispositivo deve essere sempre collegato ad una presa elettrica dotata di messa a terra di protezione.
• Per scollegare il dispositivo dalla rete elettrica, lo spinotto deve essere estratto dalla presa, pertanto esso deve essere facilmente raggiungibile.

aTTeNzioNe

• Non schizzare o sgocciolare liquidi sull'apparecchio. Non sistemare oggetti pieni di liquidi, come dei vasi, sull'apparecchio.
• Per spegnere completamente l'apparecchio, estrarre la spina di alimentazione dalla presa di rete. Di conseguenza, la spina di alimentazione deve essere facilmente e prontamente accessibile in qualsiasi momento.

precauzioNi

Verificare che le caratteristiche degli alimentatori CA presenti in casa corrispondano all'etichetta di identificazione posta sul retro del prodotto. Installare il prodotto orizzontalmente, su un supporto adeguato (mobile), verificando che vi sia spazio sufficiente per una corretta ventilazione 7 - 10 cm. Assicurarsi che le aperture di ventilazione non siano coperte. Non sistemare l'unità su amplificatori o altri dispositivi che possono diventare caldi. Questa unità è progettata per un uso continuo. Per spegnere completamente l'unità, scollegare il connettore CA dalla presa di rete. Scollegare l'unità dalla presa se si prevede di non utilizzarla per un periodo prolungato.

Durante i temporali, scollegare la spina di alimentazione dalla presa. I picchi di alta tensione provocati dai fulmini potrebbero danneggiare l'unità.

Tenere il prodotto lontano da fonti di umidità (ad es. vasi) e calore eccessivo (ad es. fuoco) o da apparecchi che generano un forte campo magnetico o elettrico. In caso di malfunzionamento dell'unità, scollegare il cavo di alimentazione dalla presa di corrente. Il prodotto non è destinato all'uso industriale. Questo prodotto è destinato esclusivamente all'uso personale. Se il prodotto o il disco vengono conservati a basse temperature, potrebbe formarsi della condensa. Trasportando l'unità in inverno, attendere circa 2 ore prima di utilizzarla, in modo che ritorni a temperatura ambiente.

Non esporre l'unità alla luce diretta del sole o ad altre fonti di calore. Questo potrebbe causare il surriscaldamento e il malfunzionamento dell'unità.

Le batterie utilizzate con questo prodotto contengono sostanze chimiche dannose per l'ambiente. Non smaltirle con i comuni rifiuti domestici. Non gettare le batterie nel fuoco. Non cortocircuitare, smontare o surriscaldare le batterie. Una installazione scorretta delle batterie può causarne l'esplosione. Sostituire solo con batterie dello stesso tipo o equivalenti.

AVVERTENZA: NON INGERIRE LA BATTERIA, PERICOLO DI USTIONE CHIMICA,

[Il telecomando fornito con] Il prodotto contiene una batteria a celle a bottone/moneta.

L'ingestione della batteria a celle a bottone/moneta può causare gravi ustioni interne nell'arco di appena 2 ore e può portare alla morte. Tenere le batterie nuove e quelle utilizzate lontano dalla portata

dei bambini. Se il vano della batteria non si chiude in modo sicuro, smettere di utilizzare il prodotto e tenerlo lontano dalla portata dei bambini. Se si pensa che le batterie siano state ingerite o introdotte in una parte del corpo, consultare immediatamente un medico.

SOMMARIO

2 PER COMINCIARE

2 Informazioni sulla sicurezza
5 Accessori forniti

6 DESCRIZIONI

6 Pannello anteriore / laterale destro
7 Pannello Posteriore / Inferiore
8 Telecomando

11 INSTALLAZIONE

11 Installazione della Soundbar

11 Instalazione del suporto per montaggio a parete

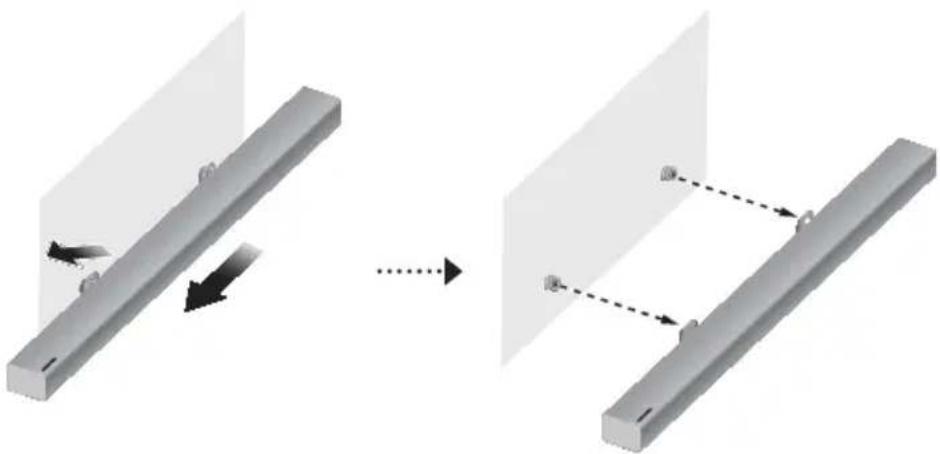

15 Rimozione della Soundbar dalla parete

16 COLLEGAMENTI

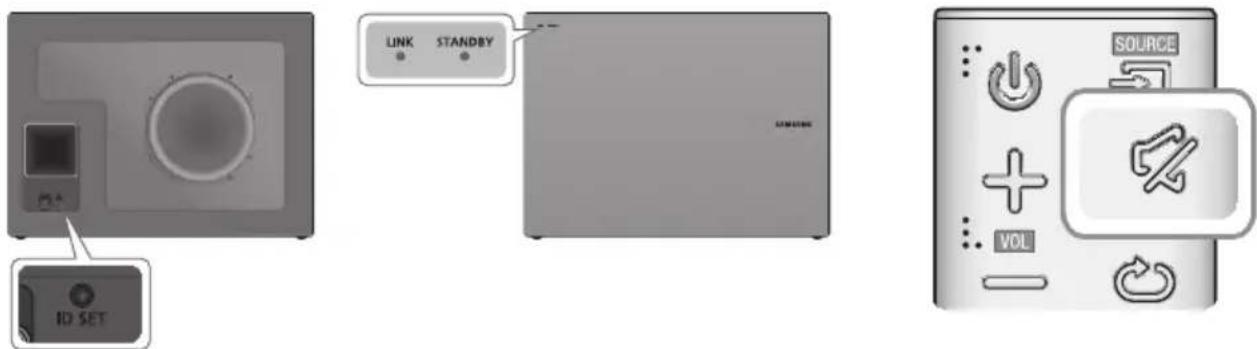

16 Collegamento del Subwoofer
18 Collegamento ad una TV

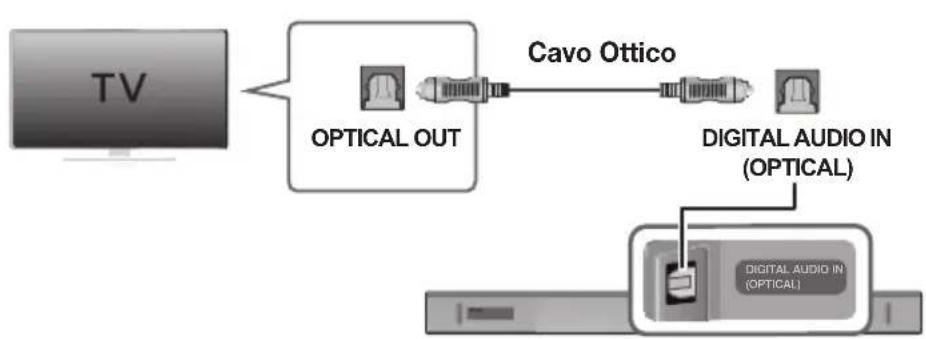

18 Collegamento a una TV utilizzando un cavo ottico digitale

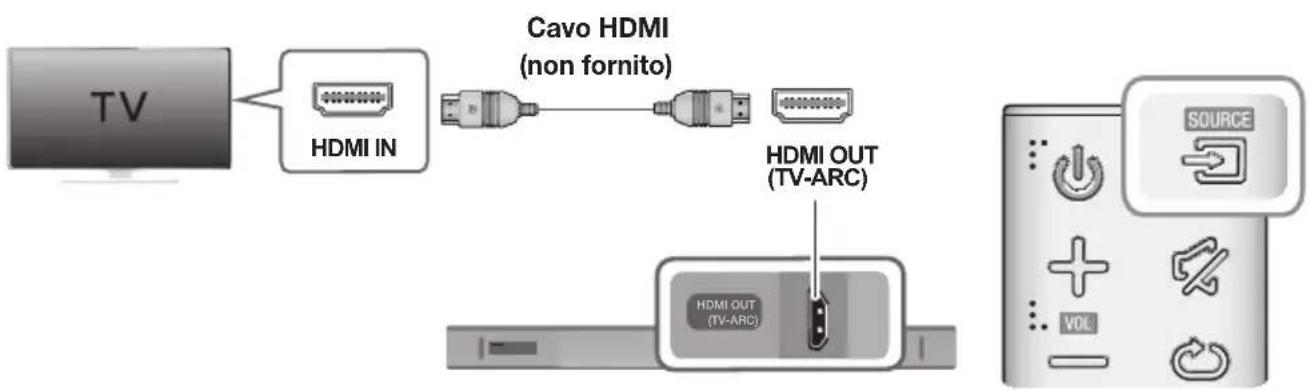

19 Collegamenti alla TV mediante cavo (digitale) HDMI

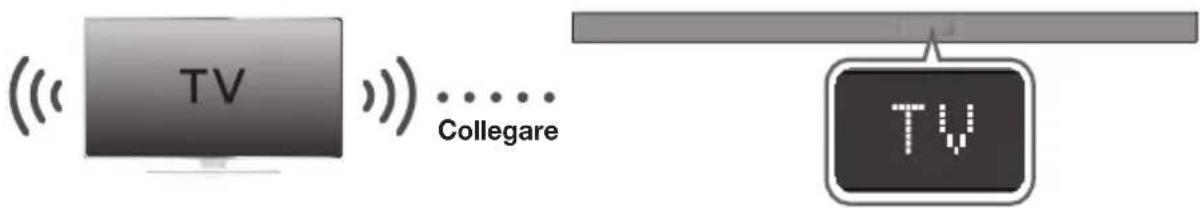

19 TV SoundConnect

21 Collegamento a dispositivi esterni

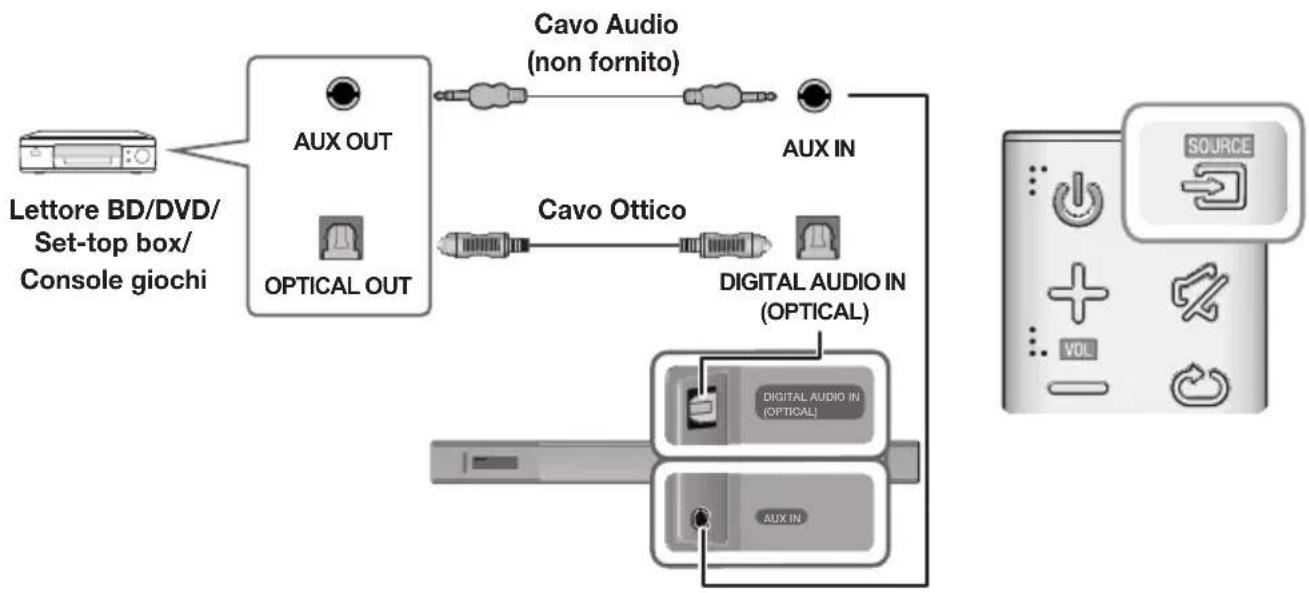

21 Cavo audio ottico o analogico

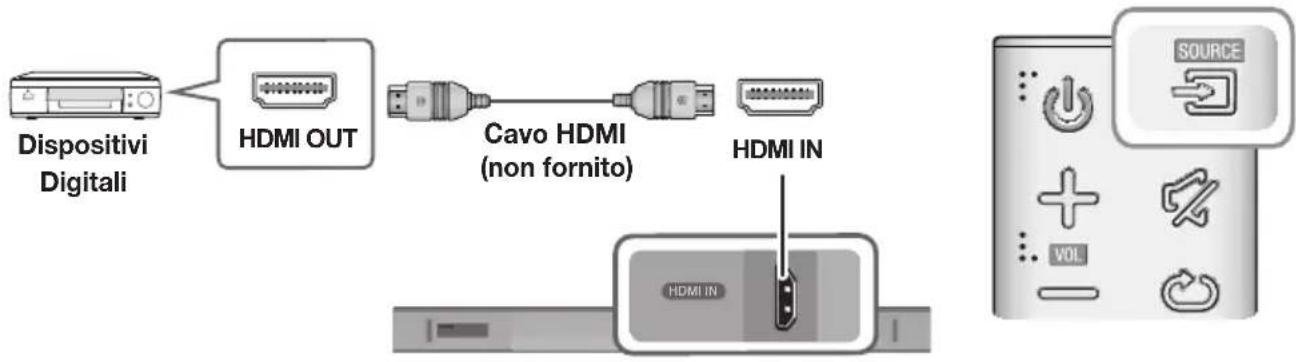

22 Cavo HDMI

23 FUNZIONI

23 Modo di ingresso

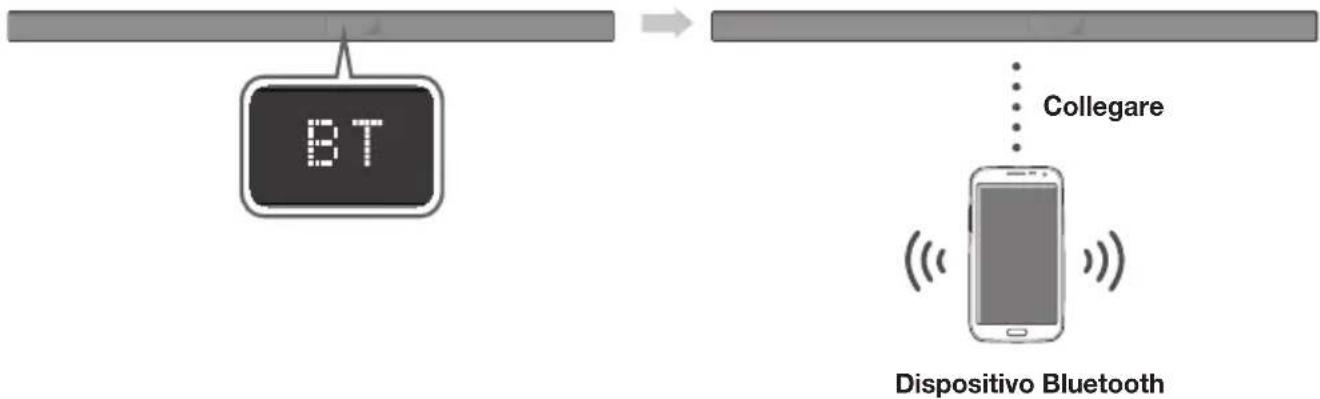

24 Bluetooth

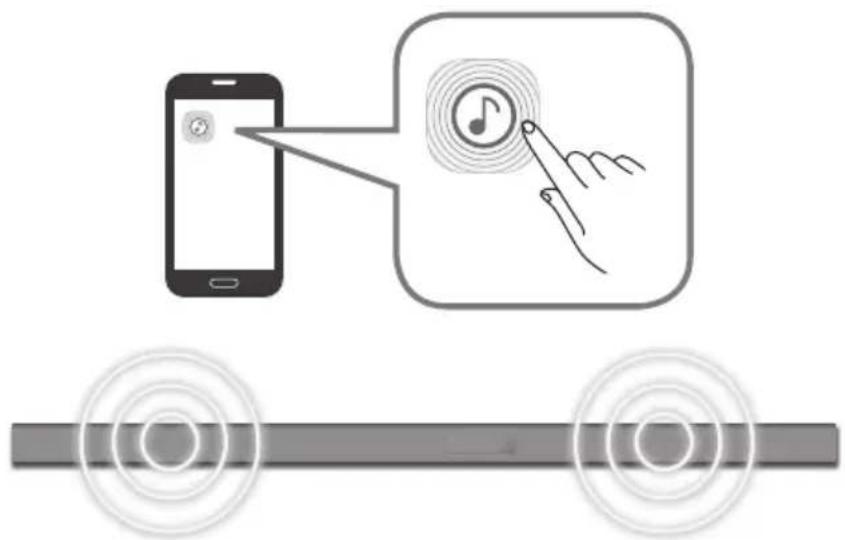

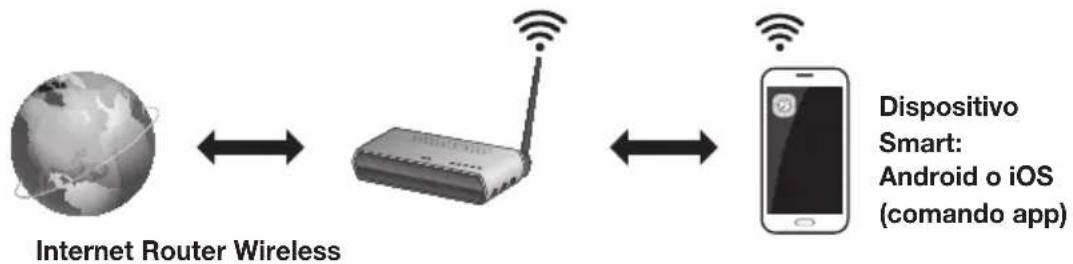

27 Utilizzo dell'app Multiroom
29 Utilizzo della funzione Network Standby On

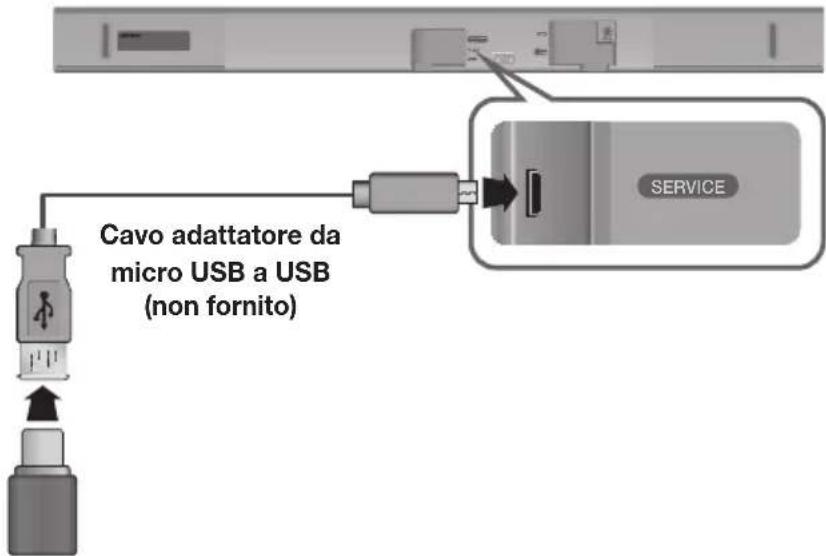

30 Aggiornamento del Software

32 RISOLUZIONE DEI PROBLEMI

32 Risoluzione dei problemi

33 APPENDICE

33 Specifiche

• Le figure e le illustrazioni del presente manuale utente sono fornite soltanto come riferimento. Possono differire rispetto all'aspetto effettivo del prodotto.
• È possibile che vengano addebitate delle spese amministrative nei seguenti casi:

(a) l'uscita del tecnico in seguito a una chiamata non rileva difetti nel prodotto (ad es. nel caso l'utente abbia omesso di leggere questo manuale utente).
(b) utente ha portato l'unità presso un centro di riparazione che non rileva difetti nel prodotto (ad es. nel caso l'utente abbia omesso di leggere questo manuale utente).

- L'importo di tali spese amministrative verrà comunicato all'utente prima di eseguire una visita a domicilio o un eventuale intervento di manutenzione.

ACCESSORI FORNITI

PRIMA DI LEGGERE IL MANUALE UTENTE

Osservare le seguenti indicazioni prima di leggere il manuale utente.

▶ Icone utilizzate nel manuale

Icona Indicazione Definizione
	Attenzione	Indica una situazione in cui una funzione non è attiva o in cui è possibile che le impostazioni vengano cancellate.
	Nota	Indica un suggerimento o un'istruzione nella pagina che aiutano a comprendere il funzionamento dell'unità.

Controllare gli accessori forniti indicati di seguito.

Telecomando / Batteria al litio (3V : CR2032)

Cavo di alimentazione : 2x

Adattatore CA/CC Cavo Ottico

Guida per il montaggio a parete Rondella di fissaggio : 2x Vite : 2x

Supporto per montaggio a parete S

Supporto per montaggio a parete D

• L'aspetto degli accessori può variare leggermente dalle illustrazioni riportate sopra.
• I cavi adattatori da micro USB a USB e i cavi HDMI sono venduti separatamente. Per effettuarne l'acquisto, contattare un Centro servizi Samsung o l'Assistenza clienti Samsung.

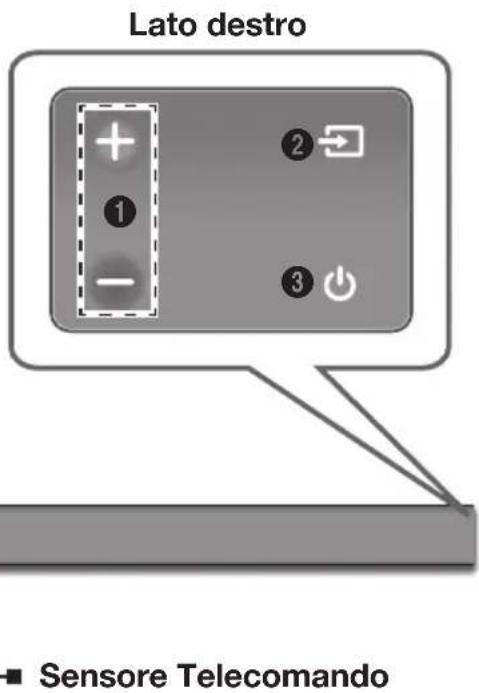

PANNELLO ANTERIORE / LATERALE DESTRO

① Tasto + / - (Volume)

Regola il volume.

Sul display del pannello anteriore viene visualizzato il valore numerico del volume.

② Tasto (Sorgente)

Seleziona l'ingresso D.IN, AUX, HDMI, BT, TV.

- Con l'unità accesa, se si tiene premuto il tasto ➔ per più di 3 secondi, il tasto viene impostato per funzionare come ⚙ (Muto). Per annullare l'impostazione del tasto ⚙ (Muto), premere nuovamente il tasto ➔ per più di 3 secondi.

③ Tasto (Alimentazione)

Accende e spegne l'unità Soundbar.

Lato destro ■ Sensore Telecomando

Visualizza il modo corrente.

• Quando si inserisce il cavo CA, il tasto di accensione diventa operativo in 4 - 6 secondi.
• Quando si accende l'unità vi è un ritardo di 4 - 5 secondi prima che venga riprodotto il suono.
• Per attivare solo l'audio del Soundbar, disattivare i diffusori della TV nel menu di configurazione audio della TV. Vedere il manuale fornito con il televisore.

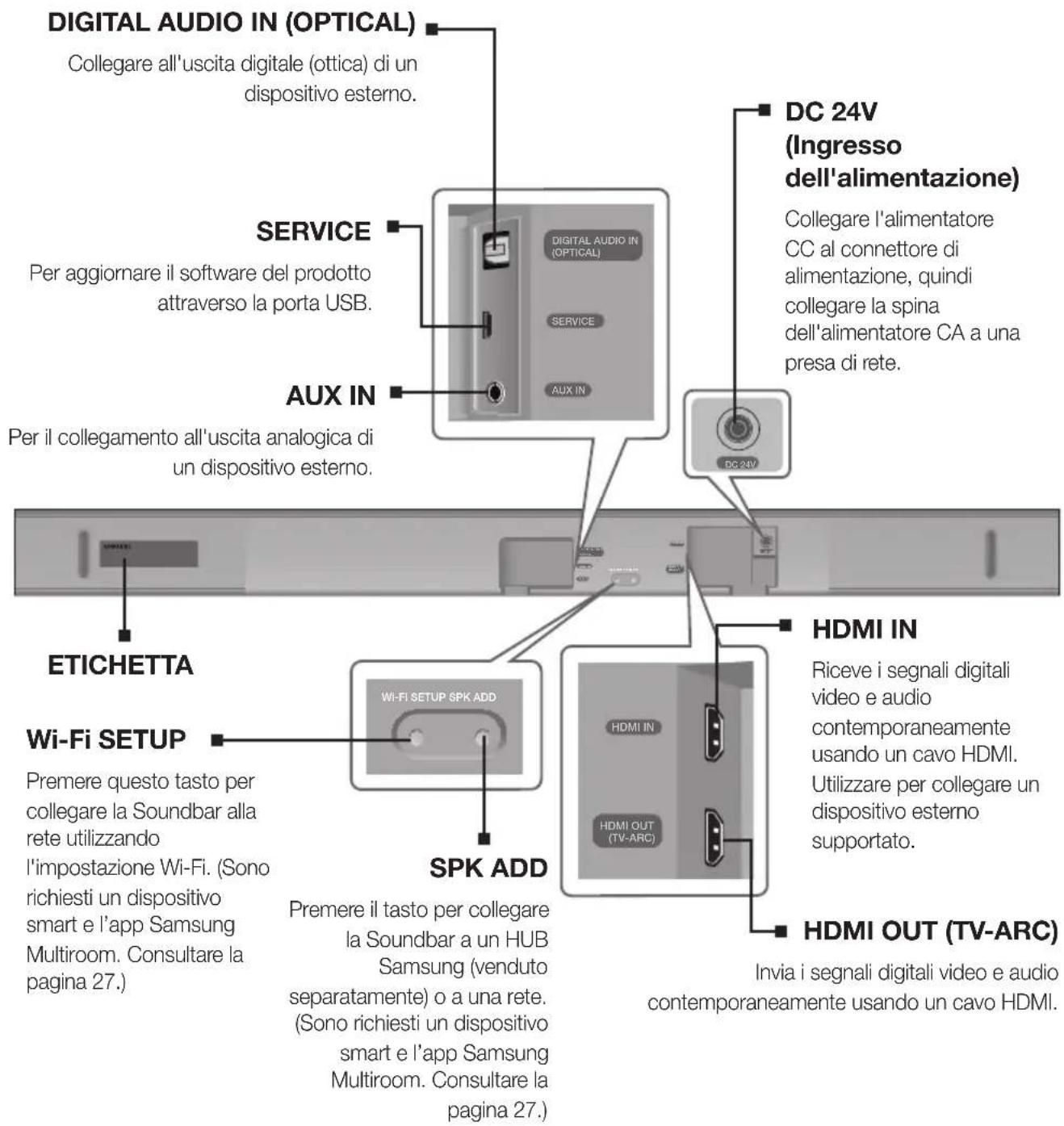

PANNELLO POSTERIORE / INFERIORE

DIGITAL AUDIO IN (OPTICAL) Collegare all'uscita digitale (ottica) di un dispositivo esterno. SERVICE Per aggiornare il software del prodotto attraverso la porta USB. AUX IN Per il collegamento all'uscita analogica di un dispositivo esterno. DC 24V (Ingresso dell'alimentazione) Collegare l'alimentatore CC al connettore di alimentazione, quindi collegare la spina dell'alimentatore CA a una presa di rete. ETICHETTA Wi-Fi SETUP Premere questo tasto per collegare la Soundbar alla rete utilizzando l'impostazione Wi-Fi. (Sono richiesti un dispositivo smart e l'app Samsung Multiroom. Consultare la pagina 27.) SPK ADD Premere il tasto per collegare la Soundbar a un HUB Samsung (venduto separatamente) o a una rete. (Sono richiesti un dispositivo smart e l'app Samsung Multiroom. Consultare la pagina 27.) HDMI IN Riceve i segnali digitali video e audio contemporaneamente usando un cavo HDMI. Utilizzare per collegare un dispositivo esterno supportato. HDMI OUT (TV-ARC) Invia i segnali digitali video e audio contemporaneamente usando un cavo HDMI.

• Tenere l'alimentatore CA dalla spina quando lo si scollega dalla presa di rete. Non tirare il cavo.
• Non collegare questa unità o altri componenti all'uscita CA finché non sono stati collegati tutti i componenti.
• Assicurarsi di poggiare l'adattatore CA/CC orizzontalmente su un tavolo o sul pavimento. Se si posiziona l'adattatore CA/CC in modo che penda con l'ingresso del cavo CA rivolto verso l'alto, acqua o altre sostanze estranee potrebbero penetrare nell'adattatore e causarne il malfunzionamento.

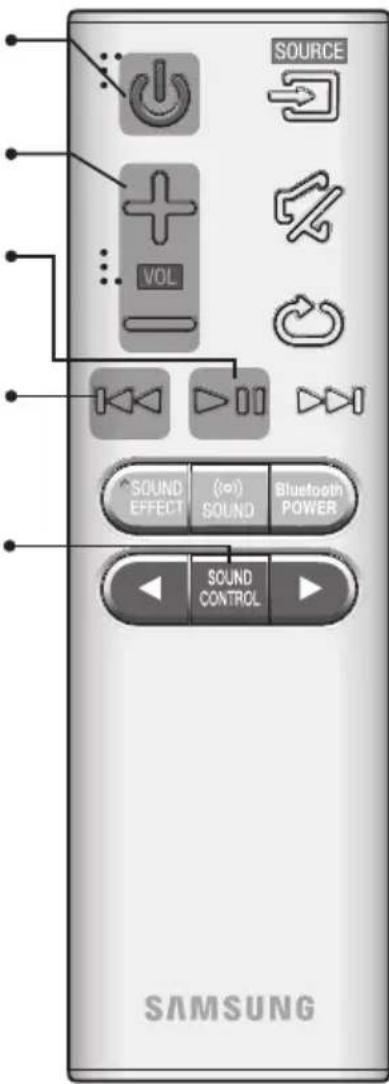

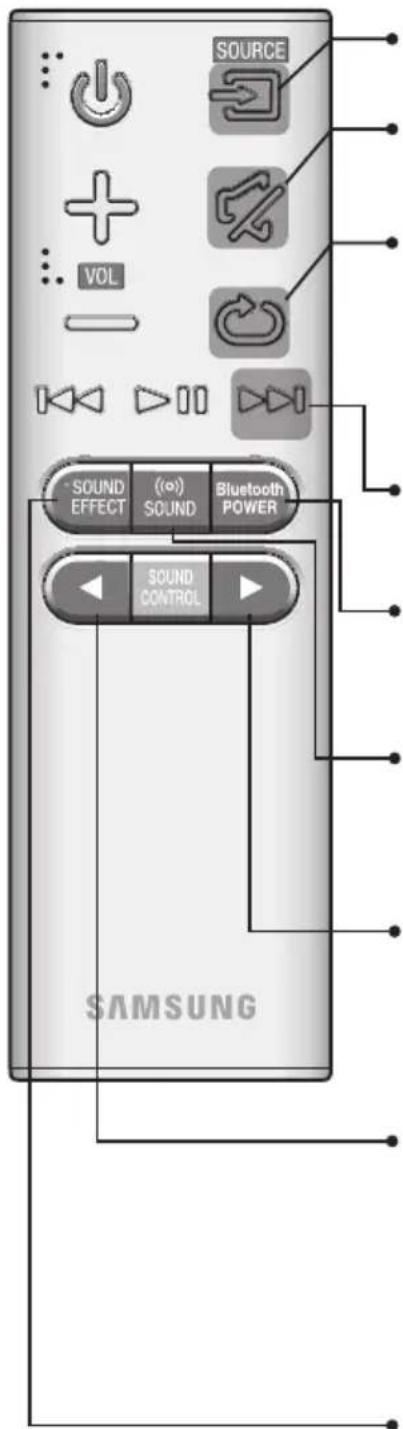

TELECOMANDO

SOURCE VOL SOUND EFFECT ((o) SOUND) Bluetooth POWER SOUND CONTROL SAMSUNG

SOURCE

Per selezionare una sorgente collegata al Soundbar.

Muto

Premendo questo tasto è possibile azzerare il volume.

Premerlo di nuovo per riportare l'audio al livello precedente.

Ripeti

La funzione Ripeti è disponibile solo durante la riproduzione di musica da cellulare o DMS dell'app Samsung Multiroom.

OFF - REPEAT : Annulla la riproduzione ripetuta.

TRACK - REPEAT : Ripete la riproduzione di una traccia.

ALL - REPEAT : Ripete la riproduzione di tutte le tracce.

Avanzamento

Se sul dispositivo che si sta riproducendo sono presenti più file, premendo il tasto ▶▶I viene selezionato il file successivo.

Bluetooth POWER

Premere il tasto Bluetooth POWER sul telecomando per attivare e disattivare la funzione Bluetooth POWER On.

Per i dettagli, vedere le pagine 20 e 25.

((o)) SOUND

Audio surround consente di aggiungere profondità e spazialità all'audio. Se si preme ripetutamente il tasto (SOUND, le impostazioni di Audio surround scorrono in sequenza:

Tenere premuto il tasto▶ per circa 5 secondi per attivare o disattivare la funzione Anynet+.

OFF - ANYNET+, ON - ANYNET+

La funzione Anynet+ consente di controllare la Soundbar con il telecomando di una TV Samsung compatibile con Anynet+.

È necessario che la Soundbar sia collegata alla TV tramite un cavo HDMI.

Tenere premuto il tasto ◀ per circa 5 secondi per attivare o disattivare la funzione Auto Power Link.

OFF - POWER LINK, ON - POWER LINK

* Auto Power Link

Sincronizza la Soundbar con una sorgente ottica collegata attraverso il jack ottico in modo che si accenda automaticamente quando si accende la TV. (Vedere a pagina 18)

La funzione Auto Power Link è disponibile solamente nel modo D.IN.

SOUND EFFECT

È possibile scegliere tra 6 modi audio: STANDARD (Suono Originale), MUSIC, CLEAR VOICE, SPORTS, MOVIE, e NIGHT a seconda del tipo di sorgente da riprodurre. Selezionare il modo STANDARD per ascoltare l'audio originale.

* DRC (Controllo della gamma dinamica)

Consente di applicare il controllo della gamma dinamica al Dolby Digital. Tenere premuto il tasto SOUND EFFECT per circa 5 secondi in modalità STANDBY per accendere e spegnere la funzione DRC (Controllo della gamma dinamica).

Alimentazione

Accende e spegne l'unità Soundbar.

Volume

Regola il volume dell'unità.

Riproduzione/Pausa

Premere il tasto ▶II per mettere in pausa temporaneamente la riproduzione del file. Premere nuovamente il tasto ▶II per riprodurre il file selezionato.

Riavvolgimento

Se sul dispositivo che si sta riproducendo sono presenti più file, premendo il tasto ◀◀ viene selezionato il file precedente.

SOUND CONTROL

Premere per selezionare TREBLE, BASS, SUBWOOFER LEVEL

○ AUDIO SYNC.

Quindi utilizzare i tasti ◀, ▶ per regolare il volume di TREBLE o BASS tra

-3 \~ +3 e il volume SUBWOOFER LEVEL tra -12, -6 \~ +6.

Tenere premuto il tasto SOUND CONTROL per circa 5 secondi per regolare

l'audio per ogni banda di frequenza. È possibile selezionare 150Hz, 300Hz, 600Hz, 1,2KHz, 2,5KHz, 5KHz e 10KHz e ogni opzione può essere regolata su un'impostazione compresa tra -6 \~ +6.

Se il Soundbar viene collegato a una TV digitale e le immagini non sono sincronizzate con l'audio, premere i tasti di SOUND CONTROL per sincronizzare l'audio con le immagini. Utilizzare i tasti ◀, ▶ per impostare il ritardo audio tra 0 ms \~ 300 ms. Nei modi TV e BT, la funzione Audio Sync potrebbe non essere disponibile.

SOURCE VOL SOUND EFFECT (in) SOUND Bluetooth POWER SOUND CONTROL SAMSUNG

• Accendere la TV utilizzando il telecomando.

▶Controllo della Soundbar utilizzando il telecomando della TV

1. Premere il tasto ((o)) SOUND per più di 5 secondi mentre si accende la Soundbar.

2. Sul display della Soundbar viene visualizzato "ON - TV REMOTE".

3. Nel menu della TV, impostare il diffusore TV come diffusore esterno.

- Non disponibile se è in uso la funzione TV ARC o il modo HDMI.

- In questa funzione non è disponibile nessun tasto ad eccezione di VOL +/- e dei tasti.

- I menu delle TV variano in base al produttore e al modello. Per ulteriori informazioni, consultare il manuale utente della TV.

• Produttori che supportano questa funzione:

- VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

- Questa funzione potrebbe non essere compatibile con il telecomando della TV, in base al produttore del telecomando.

- Per disattivare questa funzione, premere il tasto) SOUND per 5 secondi. Sul display della Soundbar viene visualizzato "OFF - TV REMOTE".

INSERIMENTO DELLE BATTERIE NEL TELECOMANDO

1. Utilizzare una moneta adatta per girare il coperchio della batteria del telecomando in senso antiorario e rimuoverlo come indicato nella figura in alto.

2. Inserire una batteria al litio da 3V. Inserire la batteria tenendo il polo positivo (+) rivolto verso l'alto Rimettere il coperchio alla batteria e allineare i segni '•' l'uno accanto all'altro come indicato nella figura in alto.

3. Utilizzare una moneta adatta per girare il coperchio della batteria del telecomando in senso orario fino a battuta e fissarlo in sede.

INSTALLAZIONE DELLA SOUNDBAR

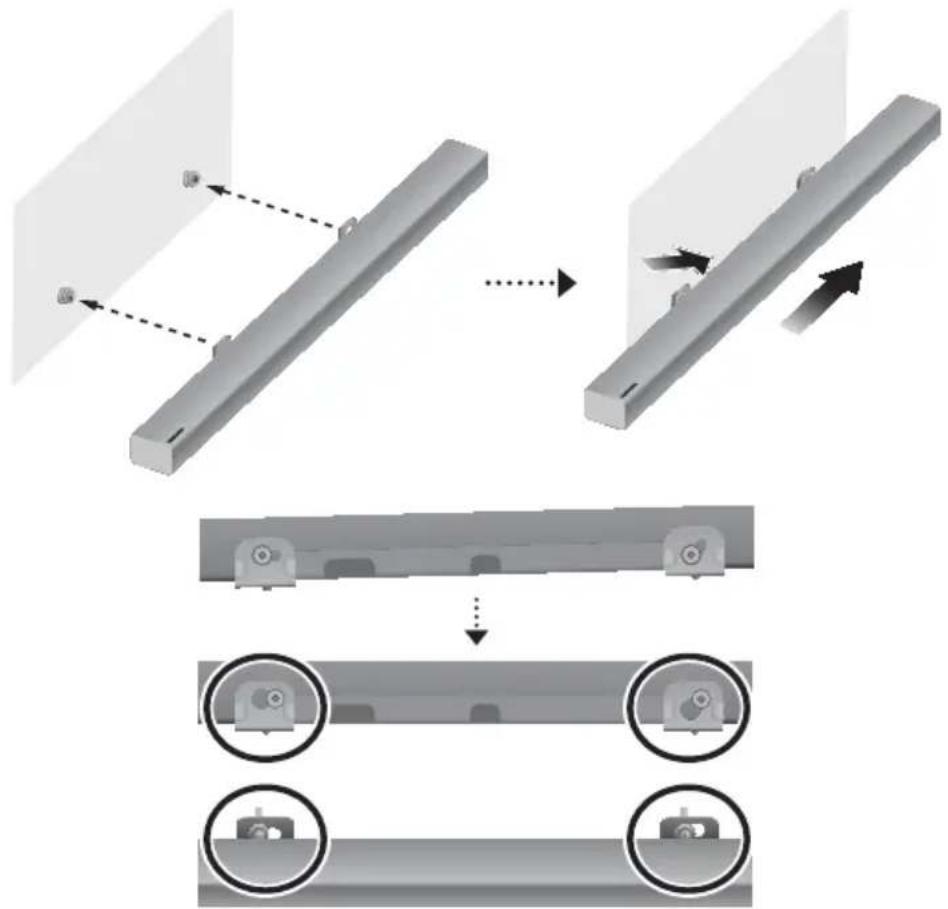

INSTALAZIONE DEL SUPORTO PER MONTAGGIO A PARETE

▶Precauzioni per l'installazione

• Installare esclusivamente su una parete verticale.
- Per l'installazione, evitare luoghi con temperature o tassi di umidità elevati; in caso contrario la parete non può sostenere il peso dell'unità.
- Verificare la resistenza della parete. Se la parete non è sufficientemente robusta per sostenere l'unità, rinforzarla o installare l'unità su un'altra parete in grado di sopportarne il peso.
- Acquistare e utilizzare viti di fissaggio o sistemi di ancoraggio adeguati al tipo di parete (cartongesso, acciaio, legno, ecc.). Se possibile, fissare le viti di supporto al telaio della parete.
- Acquistare le viti di fissaggio a parete in base al tipo e allo spessore della parete su cui si intende installare la Soundbar.

-Diametro : M5

-Lunghezza : L 35 mm o superiore.

• Collegare i cavi tra l'unità e i dispositivi esterni prima di installarla a parete.
• Assicurarsi che l'unità sia spenta e scollegata prima di effettuare l'installazione. Vi è il rischio di scosse elettriche.

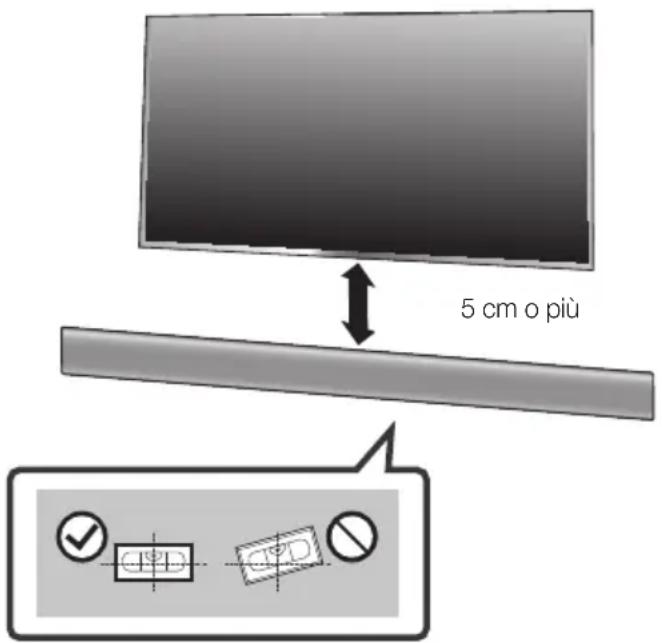

5 cm o più

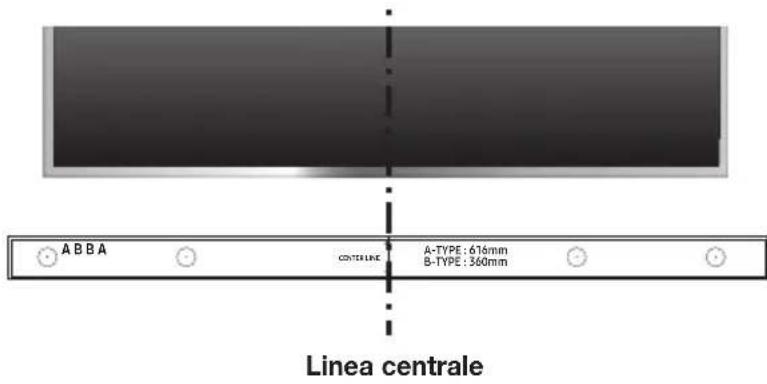

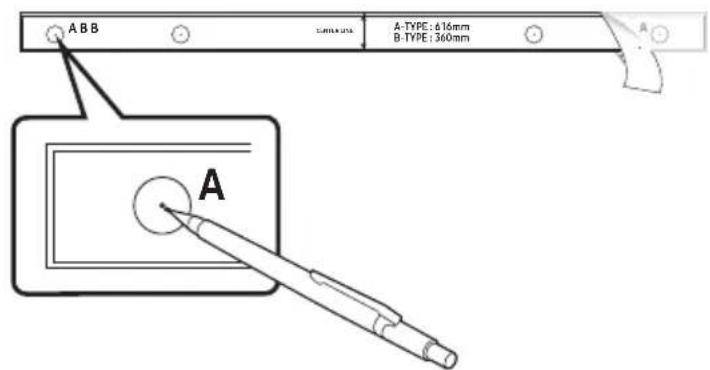

1. Posizionare la Guida per il montaggio a parete contro la superficie della parete.

• La Guida per il montaggio a parete deve essere livellata.
- Se la TV è montata a parete, installare la Soundbar almeno 5 cm al di sotto.

ABBA CENTERLINE A-TYPE : 616mm B-TYPE : 360mm Linea centrale

1. Allineare la Linea centrale della dima in carta con il centro della TV (in caso di montaggio della Soundbar sotto la TV), quindi fissare la Guida per il montaggio a parete alla parete con del nastro adesivo.

- Se non si intende montare la Soundbar sotto una TV, posizionare la Linea centrale al centro dell'area di installazione.

A B B A-TYPE: 616mm B-TYPE: 360mm A

1. Con la punta di una penna o di una matita temperata forare il centro delle immagini A-TYPE su ciascuna estremità della guida per contrassegnare i punti destinati ai fori delle viti di supporto, quindi rimuovere la Guida per il montaggio a parete.

2. Utilizzando una punta da trapano delle giuste dimensioni, praticare un foro nella parete in corrispondenza di ciascun segno.

- Se i segni non corrispondono alle posizioni di prigionieri, assicurarsi di inserire ancoraggi o tasselli appropriati nei fori prima di inserire le viti di supporto. Se si utilizzano ancoraggi o tasselli, assicurarsi che i fori praticati siano sufficientemente grandi da accogliere gli ancoraggi o i tasselli utilizzati.

1. Far passare una vite (non fornita in dotazione) attraverso ciascuna Rondella di fissaggio, quindi avvitare saldamente ciascuna vite in un apposito foro.

1. Utilizzare le due Vite (M4 x L12) per fissare sia il Supporto per montaggio a parete S che D alla parte inferiore della Soundbar. Per la massima precisione, assicurarsi di allineare le protuberanze della Soundbar ai fori dei supporti.

Retro della Soundbar

Estremità destra della Soundbar

- In fase di assemblaggio, assicurarsi che la parte destinata ad essere appesa del Supporto per montaggio a parete sia rivolta indietro.

Supporto a parete SSupporto a parete D

- I supporti di sinistra e di destra hanno forme diverse. Assicurarsi di posizionarli correttamente.

1. Installare la Soundbar con l'annesso Supporto per montaggio a parete appendendo il Supporto per montaggio a parete alle Rondella di fissaggio sulla parete.

- Inclinare leggermente la Soundbar per inserire le teste di entrambe le Rondella di fissaggio nei fori dei Supporto per montaggio a parete. Spingere la Soundbar nella direzione indicata dalla freccia per assicurarsi che entrambi i lati siano saldamente fissati.

rimozioNe Della souNDBar Dalla pareTe

1. Per separare la Soundbar dal supporto a parete, spingerla nella direzione indicata dalla freccia, quindi allontanarla dalla parete come illustrato nell'immagine.

• Non aggrapparsi all'unità installata ed evitare di sottoporla ad urti o di farla cadere.
• Fissare saldamente l'unità alla parete in modo che non cada. Cadendo, potrebbe provocare lesioni o danneggiarsi.
• Quando l'unità viene installata su una parete, assicurarsi che i cavi di connessione non possano essere tirati da bambini, rischiando di farla cadere.
• Per garantire prestazioni ottimali nell'installazione a parete, installare il sistema di diffusori almeno 5 cm sotto la TV, se la TV è montato sulla parete.
• Per motivi di sicurezza, se si non monta l'unità a parete, installarla su una superficie stabile e in piano da cui sia improbabile che cada.

• Non collegare il cavo di alimentazione di questo prodotto o del televisore alla presa di corrente finché non sono stati collegati tutti i componenti.
• Prima di spostare o installare il prodotto, spegnere l'apparecchio e staccare il cavo di alimentazione.

L'ID di collegamento del subwoofer è preimpostato in fabbrica e, quando si accendono l'unità principale e il subwoofer, dovrebbero collegarsi (connettersi mediante rete wireless) automaticamente.

- Una volta completata la connessione del subwoofer, l'indicatore Link(Collegamento) a LED blu del subwoofer smette di lampeggiare e rimane sempre acceso.

colleGameNTo maNuale al suBWooFer

Se la luce LED blu non smette di lampeggiare all'accensione dell'unità principale e del subwoofer, impostare l'ID attenendosi ai passaggi sotto riportati.

- Importante: prima di iniziare, inserire la batteria nel telecomando. Per istruzioni, consultare la pagina 10.

1. Inserire i cavi di alimentazione dell'unità principale e del subwoofer in una presa di corrente.
2. Premere il tasto iD seT sul retro del subwoofer con un piccolo oggetto appuntito per 5 secondi.

• La spia STANDBY si spegne e la spia LINK (LED blu) lampeggia.

1. Quando l'unità principale è spenta (in modo STANDBY), tenere premuto ⚙ (Muto) sul telecomando per 5 secondi.
2. Sul display della Soundbar viene visualizzato il messaggio iD seT.
3. Per eseguire il collegamento, accendere l'unità principale mentre il LED blu del subwoofer lampeggia.

• A questo punto l'unità principale e il subwoofer dovrebbero essere collegati.
• L'indicatoreLINK a LED blu del subwoofer dovrebbe rimanere sempre acceso e non lampeggiare.
- Se l'indicatore LINK non è blu fisso, il processo di collegamento non ha avuto esito positivo. Spegnere l'unità principale e ricominciare dal passaggio 2.
- È possibile ottenere un suono migliore dal subwoofer wireless selezionando l'effetto sonoro. (Vedere pagina 8)

• Prima di spostare o installare il prodotto, spegnere l'apparecchio e staccare il cavo di alimentazione.
• Se l'unità principale è spenta, il subwoofer wireless sarà in modo Standby e l'indicatore LED STANDBY sulla parte frontale lampeggerà direttamente in rosso (nessun LED blu).
• Se vicino alla Soundbar si utilizza un dispositivo che utilizza la stessa frequenza (2,4GHz) della Soundbar, l'interferenza può provocare un'interruzione del suono.
• La distanza di trasmissione delle onde radio è di circa 10 m, ma può variare a seconda dell'ambiente di utilizzo.
  In presenza di una parete in cemento armato oppure metallica fra l'unità principale e il modulo ricevitore wireless, il sistema potrebbe non funzionare in quanto l'onda radio non è in grado di penetrare il metallo.
• Se l'unità principale non dispone di una connessione wireless, seguire i passi da 1 a 5 della pagina precedente per resettare la connessione tra l'unità principale e il subwoofer wireless.

• L'antenna ricevente wireless è integrata nel subwoofer wireless. Tenere l'unità lontana da acqua o umidità.
• Per garantire prestazioni di ascolto ottimali, assicurarsi che l'area attorno al subwoofer wireless sia libera da ostruzioni.

STATO SPIA INDICATORE LED DEL SUBWOOFER

LED Stato	Descrizione Risoluzione
Rosso Acceso		Stand-by (l'unità principale della Soundbar è spenta)	Controllare l'alimentazione dell'unità principale della Soundbar
		Connessione non riuscita	Effettuare di nuovo la connessione (fare riferimento alle istruzioni relative alla connessione manuale nel manuale dell'utente)
Blu	Acceso	Connessione riuscita (funzionamento normale)	-
	Lampeggiante	Stand-by (l'unità principale della Soundbar è spenta)	Controllare l'alimentazione dell'unità principale della Soundbar
		Connessione non riuscita	Effettuare di nuovo la connessione (fare riferimento alle istruzioni relative alla connessione manuale nel manuale dell'utente)
Rosso e blu Lampeggiante Malfunzionamento Contattare l'assistenza clienti.

- Importante: prima di iniziare, inserire la batteria nel telecomando. Per istruzioni, consultare la pagina 10.

COLLEGAMENTO A UNA TV UTILIZZANDO UN CAVO OTTICO DIGITALE

1. Collegare la presa jack DIGITAL AUDIO IN (OPTICAL) della Soundbar alla presa jack OPTICAL OUT della TV con un cavo ottico digitale.
2. Premere il tasto → sul lato destro della Soundbar o il tasto SOURCE sul telecomando per selezionare il modo D.IN.

▶Auto Power Link

Se l'unità principale è stata collegata a una TV con un cavo ottico digitale, attivare la funzione di accensione automatica affinché la Soundbar si accenda automaticamente quando si accende la TV.

1. Collegare la Soundbar e una TV con un cavo ottico digitale.
2. Premere il tasto → sul lato destro dell'unità principale o il tasto SOURCE sul telecomando per selezionare il modo D.IN.
3. Premere il tasto ◀ sul telecomando per 5 secondi per attivare o disattivare Auto Power Link.

• Per impostazione predefinita, Auto Power Link è impostato su ON.
• A seconda del dispositivo collegato, la funzione Auto Power Link potrebbe non essere attiva.

COLLEGAMENTI ALLA TV MEDIANTE CAVO (DIGITALE) HDMI

1. Collegare un cavo HDMI (non fornito) tra il connettore HDMI OUT (TV-ARC) sulla parte posteriore del prodotto e il connettore HDMI IN della TV.
2. Premere il tasto → sul lato destro della Soundbar o il tasto SOURCE sul telecomando per selezionare il modo D.IN.

• HDMI è un'interfaccia che consente la trasmissione di dati audio e video digitali usando un solo connettore.
• Se la TV è dotata di porta ARC, collegare il cavo HDMI alla porta HDMI IN (ARC).
• Si raccomanda di utilizzare un cavo HDMI senza anima in ferrite se possibile. Se si utilizza un cavo HDMI con anima in ferrite, il diametro deve essere inferiore a 14 mm.

• Anynet+ deve essere attivato.

- Questa funzione non è disponibile se il cavo HDMI non supporta ARC.

TV SOUNDCONNECT

È possibile ascoltare l'audio della TV attraverso il Soundbar collegandolo a una TV Samsung che supporta la funzione TV SoundConnect.

1. Accendere la TV e il Soundbar.
2. Premere il tasto → sul lato destro dell'unità principale o il tasto SOURCE sul telecomando per selezionare il modo TV.
3. Sulla TV viene visualizzato un messaggio in cui si chiede se attivare la funzione TV SoundConnect.
4. Selezionare per collegare la TV e la Soundbar utilizzando il telecomando della TV.

• Se il processo di collegamento mediante la funzione TV SoundConnect ha esito negativo, spostarsi su SoundConnect nel menu Audio della TV, selezionare Aggiungi nuovo dispositivo e impostare Aggiungi nuovo dispositivo su ATTIVO. Quindi, riprovare.
• Se sul Soundbar si passa dal modo TV a un altro modo, TV SoundConnect viene terminato automaticamente.
• Per collegare il Soundbar a un'altra TV, la connessione esistente deve essere terminata.
• Per chiudere la connessione esistente, tenere premuto il tasti sul telecomando per 5 secondi o passare a un altro modo. Per connettersi all'altra TV, attenersi ai passaggi da 1 a 4 riportati sopra.

• La funzione TV SoundConnect (SoundShare) è supportata da alcune TV Samsung commercializzate a partire dal 2012. Controllare se la TV supporta la funzione TV SoundConnect (SoundShare) prima di cominciare. (Per ulteriori informazioni, vedere il manuale utente della TV).
• Se la TV Samsung è stata commercializzata prima del 2014, controllare il menu delle impostazioni SoundShare.
• Se la distanza tra la TV e il Soundbar supera 10 m, è possibile che la connessione non sia stabile o che l'audio proceda a scatti. In questo caso, riposizionare la TV o il Soundbar in modo che si trovino entro il raggio d'azione, quindi ristabilire la connessione TV SoundConnect.
  • Raggio d'azione di TV SoundConnect
  -Raggio di connessione raccomandato: entro 2 m
  -Raggio d'azione raccomandato: entro 10 m
• I tasti di riproduzione / pausa, avanti e indietro sulla Soundbar o sul telecomando della Soundbar non comandano la TV.

▶Utilizzo della funzione Bluetooth POWER On

La funzione Bluetooth POWER On è disponibile dopo aver collegato correttamente la Soundbar a una TV compatibile con Bluetooth tramite TV SoundConnect. Quando la funzione Bluetooth POWER On è attivata, accendendo o spegnendo la TV collegata, si accende o si spegne anche la Soundbar.

1. Collegare la TV alla Soundbar utilizzando la funzione TV SoundConnect.
2. Premere i tasti Bluetooth POWER del Soundbar e del telecomando. Sul display del Soundbar viene visualizzato "ON - BLUETOOTH POWER".

• ON - BLUETOOTH POWER: Il Soundbar si accende e si spegne quando si accende o si spegne la TV.

• OFF - BLUETOOTH POWER : Il Soundbar si spegne soltanto quando si spegne la TV.

- Questa funzione è supportata solo da alcune TV Samsung commercializzate a partire dal 2013.

CAVO AUDIO OTTICO O ANALOGICO

Questa unità è provvista di una presa jack di ingresso ottico digitale e una presa jack di ingresso audio analogico (AUX), offrendo quindi due possibili modalità di collegamento a dispositivi esterni.

▶ Cavo AUX

1. Collegare l'AUX IN (Audio) dell'unità principale alla presa jack AUDIO OUT del dispositivo sorgente utilizzando un cavo audio.

2. Premere il tasto → sul lato destro della Soundbar o il tasto SOURCE sul telecomando per selezionare il modo AUX.

▶ Cavo Ottico

1. Collegare il DIGITAL AUDIO IN (OPTICAL) dell'unità principale alla presa jack OPTICAL OUT del dispositivo sorgente utilizzando un cavo ottico digitale.

2. Premere il tasto → sul lato destro della Soundbar o il tasto SOURCE sul telecomando per selezionare il modo D.IN.

CAVO HDMI

HDMI è un'interfaccia standard digitale per eseguire il collegamento a dispositivi quali televisori, proiettori, lettori DVD, lettori Blu-ray, set-top box e altro.

Poiché l'HDMI trasmette un segnale digitale di massima qualità, si ottiene una qualità audio e video di livello superiore, pari a quella creata in origine nella sorgente digitale.

1. Collegare un cavo HDMI (non fornito) tra il connettore HDMI IN sulla parte posteriore del prodotto e il connettore HDMI OUT dei dispositivi digitali.
2. Premere il tasto → sul lato destro della Soundbar o il tasto SOURCE sul telecomando per selezionare il modo HDMI.

MODO DI INGRESSO

Premere il tasto → sul lato destro dell'unità principale o il tasto SOURCE sul telecomando per selezionare il modo desiderato.

Estremità destra della Soundbar

Modo di ingresso Visualizzazione
Ingresso ottico digitaleIngresso ARC (HDMI OUT)	D.IN
Ingresso AUX	AUX
Ingresso HDMI	HDMI
Modo BLUETOOTH	BT
TV SoundConnect	TV

FUNzIONE AUTO POwER DOwN

L'unità si spegne automaticamente nei seguenti casi:

• Modo D.IN / HDMI / BT / TV
  -In assenza di segnale audio per 5 minuti.

- Modo AUX

-Se il cavo Aux non è collegato per 5 minuti.

- Se non vengono azionati dei TASTI per 8 ore con cavo AUX collegato. (La funzione Auto Power Down può essere disattivata soltanto in quel caso.)

Per disattivare la funzione Auto Power Down, in modalità AUX tenere premuto il pulsante ▶II per 5 secondi.

Sul display viene visualizzato ON - AUTO POwER DOwN / OFF - AUTO POwER DOwN.

BLUETOOTH

È possibile collegare un dispositivo Bluetooth a una Soundbar e riprodurre la musica con audio stereo, il tutto senza l'ingombro dei fili.

PER COLLEGARE L'SOUNDBAR A UN DISPOSITIVO BLUETOOTH

Verificare che il dispositivo Bluetooth supporti la funzione di auricolare stereo compatibile con Bluetooth.

1. Premere il tasto → sul lato destro dell'unità principale o il tasto SOURCE sul telecomando per selezionare il modo BT.
2. Sul display anteriore della Soundbar viene visualizzato BT READY.
3. Selezionare il menu Bluetooth sul dispositivo Bluetooth da collegare. (Vedere il manuale utente del dispositivo Bluetooth)
4. Selezionare "[AV] Samsung Soundbar Kxxx" dall'elenco.
5. Quando il Soundbar è collegato al dispositivo, sul display frontale viene visualizzato [Nome del dispositivo Bluetooth] → BT.
6. Il nome del dispositivo può essere visualizzato soltanto in inglese. Se il nome non è in inglese viene visualizzato un underscore " _".
7. Se il dispositivo Bluetooth non riesce a stabilire il collegamento con l'Soundbar, eliminare il precedente "[AV] Samsung Soundbar Kxxx" trovato dal dispositivo Bluetooth e cercare nuovamente l'Soundbar.
8. Riprodurre la musica sul dispositivo collegato.
9. È possibile ascoltare la musica riprodotta sul dispositivo Bluetooth collegato attraverso il sistema Soundbar.
10. Nel modo BT, le funzioni Riproduzione / Pausa / Avanti / Indietro non sono disponibili. Queste funzioni sono tuttavia disponibili nei dispositivi Bluetooth che supportano AVRCP.

• Se, al collegamento di un dispositivo Bluetooth, viene richiesto il codice PIN, inserire <0000>.
• È possibile collegare un solo dispositivo Bluetooth per volta.
• La connessione Bluetooth viene terminata quando il Soundbar viene disattivato.
  È possibile che il Soundbar non sia in grado di eseguire la ricerca Bluetooth o di effettuare la connessione correttamente nei seguenti casi:

- In presenza di un forte campo elettrico attorno all'Soundbar.

- Se vi sono più dispositivi Bluetooth collegati contemporaneamente all'Soundbar.

- Se il dispositivo Bluetooth è spento, non è presente o è difettoso.

• Tenere presente che tutti i dispositivi come forni a microonde, adattatori LAN wireless, luci a fluorescenza e fornelli a gas utilizzano la stessa gamma di frequenza del dispositivo Bluetooth, con possibili interferenze elettriche.
  • Il Soundbar supporta i dati SBC (44,1kHz, 48kHz).
• Effettuare il collegamento esclusivamente a un dispositivo Bluetooth che supporti la funzione A2DP (AV).
• Non è possibile collegare il Soundbar a un dispositivo Bluetooth che supporta soltanto la funzione HF (Hands Free).
• Una volta stabilito il collegamento tra la Soundbar e un dispositivo Bluetooth, selezionando "[AV] Samsung Soundbar Kxxx" dall'elenco dei dispositivi trovati, la Soundbar passa automaticamente al modo BT.

- Disponibile solo se il Soundbar è elencato tra i dispositivi collegati al dispositivo Bluetooth. (Il dispositivo Bluetooth e il Soundbar devono essere stati collegati in precedenza almeno una volta).

• Il Soundbar appare nell'elenco dei dispositivi cercati del dispositivo Bluetooth solo se il Soundbar visualizza BT READY.
• In modo TV SoundConnect, il Soundbar non può essere collegato a un altro dispositivo Bluetooth.

BLUETOOTH POWER ON (BLUETOOTH POWER)

Quando la funzione Bluetooth Power On è attivata e il Soundbar è spento, se un dispositivo Bluetooth collegato in precedenza prova a collegarsi al Soundbar, il Soundbar si accende automaticamente.

1. Premere il tasto Bluetooth POWER sul telecomando con la Soundbar accesa.
2. ON - BLUETOOTH POWER viene visualizzato sul display della Soundbar.

PER SCOLLEGARE IL DISPOSITIVO BLUETOOTH DAL L'SOUNDBAR

È possibile scollegare il dispositivo Bluetooth dall'Soundbar. Per le istruzioni, vedere il manuale utente del dispositivo Bluetooth.

• L'Soundbar viene scollegato.

- Quando l'Soundbar è scollegato dal dispositivo Bluetooth, l'Soundbar visualizza BT DISCONNECTED sul display frontale.

PER SCOLLEGARE L'SOUNDBAR DAL DISPOSITIVO BLUETOOTH

Premere il tasto SOURCE sul telecomando o il tasto → sul lato destro del prodotto per passare da BT a un altro modo o spegnere la Soundbar.

- Il dispositivo Bluetooth collegato deve attendere un certo tempo for ottenere una risposta dall'Soundbar prima di terminare la connessione. (Il tempo necessario a scollegarsi può differire a seconda del dispositivo Bluetooth)

• In modo di connessione Bluetooth, la connessione cade se la distanza tra l'Soundbar e il dispositivo Bluetooth supera 10 m.
• L'Soundbar si spegne automaticamente dopo 5 minuti in modo Ready.

▶ Ulteriori informazioni sul Bluetooth

Bluetooth è una tecnologia che permette di collegare facilmente tra di loro dispositivi compatibili con Bluetooth attraverso una connessione wireless a breve raggio.

- Il dispositivo Bluetooth può provocare rumorosità o malfunzionamenti, a seconda delle condizioni di utilizzo, se:

• Una parte del corpo è a contatto con il sistema di ricezione / di trasmissione del dispositivo Bluetooth o dell'Soundbar.
• È soggetto a variazioni elettriche dovute a interferenze derivanti da riflessioni dei segnali su pareti, spigoli o tramezzature d'ufficio.

• È esposto a interferenze elettriche derivanti da dispositivi della stessa banda di frequenza, incluse apparecchiature mediche, forni a microonde e LAN wireless.

• Collegare l'Soundbar al dispositivo Bluetooth mantenendo una distanza ravvicinata.

• Maggiore è la distanza tra l'Soundbar e il dispositivo Bluetooth, peggiore è la qualità.

Se la distanza supera il raggio d'azione del Bluetooth, la connessione si interrompe.

- In aree a bassa sensibilità di ricezione, la connessione Bluetooth potrebbe non funzionare correttamente.

- Il collegamento Bluetooth funziona solo nelle vicinanze del dispositivo. La connessione viene automaticamente interrotta se la distanza è superiore a questo limite. La qualità del suono si riduce in presenza di ostacoli quali pareti o porte, anche entro il limite indicato.

- Questo dispositivo wireless potrebbe causare interferenze elettriche durante il suo funzionamento.

UTILIZZO DELL'APP MULTIROOM

L'app Samsung Multiroom consente di connettere la Soundbar a un dispositivo smart, alla rete e a Internet. Una volta connessa la Soundbar a un dispositivo smart su cui è installata l'app Multiroom, è anche possibile connettere tra loro la Soundbar e diversi dispositivi Samsung Multiroom mediante rete wireless, utilizzando questi ultimi per riprodurre audio.

PRIMA DI COMINCIARE

▶ Cenni preliminari

Requisiti:

1. Un router wireless e un dispositivo smart.
2. Il router wireless deve essere collegato a Internet.
3. Il dispositivo smart deve essere collegato al router tramite una connessione Wi-Fi.

INSTALLAZIONE DELL'APP SAMSUNG MULTIROOM

Per utilizzare la Soundbar con l'app Samsung Multiroom, è necessario scaricare e installare l'app Samsung Multiroom sul proprio dispositivo smart. L'app può essere scaricata da Google Play o dall'App Store. Una volta installata l'app Samsung Multiroom, è possibile riprodurre sulla Soundbar la musica memorizzata nel dispositivo smart, presente in altri dispositivi connessi, fornita da altri content provider o trasmessa in streaming da stazioni radio via Internet

▶Android o iOS

Scaricare l'app Samsung Multiroom da Google Play o dall'App Store del dispositivo smart.

* Ricerca di mercato : Samsung Multiroom

0

▶Avvio dell'app Samsung Multiroom

Per avviare l'app Samsung Multiroom, toccare l'icona dell'app Multiroom sul dispositivo smart.

Sul dispositivo smart, selezionare l'app Samsung Multiroom. Seguire le indicazioni sulla schermata del dispositivo smart.

Con l'app Samsung Multiroom si possono utilizzare le seguenti funzioni.

- È possibile ascoltare i file musicali salvati sul telefono cellulare, varie sorgenti musicali e la radio Internet.

[AV] Samsung Soundbar Kxxx Musica sul telefono cellulare My Phone Radio Internet Servizio musicale ALBUMS Album A Album B Album C Album D Album E More ARTISTS

UTILIZZO DELLA FUNZIONE NETWORK STANDBY ON

La funzione Network Standby On diventa disponibile se tra il dispositivo smart e la Soundbar è stata stabilita correttamente la connessione wireless. Questa funzione attiva automaticamente la Soundbar quando un dispositivo smart tenta di collegarsi alla Soundbar via Bluetooth o via Wi-Fi. Se la Soundbar era stata accesa attraverso una connessione Bluetooth, il suo modo di ingresso viene impostato automaticamente su BT. Per accendere la Soundbar tramite Wi-Fi, è necessario aver installato l'app Samsung Multiroom sul proprio dispositivo smart.

1. Collegare il dispositivo smart alla Soundbar.

2. Attivare la funzione Network Standby On premendo il tasto ▶▶▶ sulla Soundbar remota per più di 5 secondi. È possibile disattivare la funzione premendo di nuovo il tasto ▶▶▶ per più di 5 secondi.

• La funzione Network Standby On è disponibile solamente se la Soundbar rientra nell'elenco dei dispositivi associati al dispositivo smart. (È necessario che il dispositivo mobile e la Soundbar siano stati precedentemente associati almeno una volta.)
• La Soundbar appare nell'elenco dei dispositivi cercati del dispositivo smart solo se la Soundbar visualizza [BT READY] o [WiFi READY].
• In modo TV SoundConnect, la Soundbar non può essere collegata a un altro dispositivo smart.

Se la funzione Network Standby On non funziona

- La funzione Network Standby On è impostata su Non attiva. Impostarla su ATTIVA.

• La connessione Wi-Fi alla Soundbar verrà terminata se il suo cavo di alimentazione è stato scollegato o se l'alimentazione è stata interrotta. Accendere la Soundbar e ripetere la connessione.
• Se la funzione Standby rete è impostata su Non attiva, non è possibile attivare la Soundbar tramite la connessione Bluetooth.

AGGIORNAMENTO DEL SOFTWARE

Cavo adattatore da micro USB a USB (non fornito)

È possibile che Samsung offra gli aggiornamenti per la versione del firmware del sistema Soundbar.

Se viene offerto un aggiornamento, è possibile aggiornare il firmware collegando un dispositivo USB contenente l'aggiornamento del firmware alla porta USB della Soundbar.

Se sono presenti diversi file di aggiornamento, questi devono essere caricati singolarmente sul dispositivo USB e utilizzati uno alla volta per aggiornare il firmware.

Per ulteriori informazioni sullo scaricamento dei file di aggiornamento, visitare il sito Samsung.com o contattare il call center Samsung.

▶Procedura per l'aggiornamento

1. Collegare un cavo adattatore da micro USB a USB dotato di un connettore USB 2.0 Micro USB maschio (tipo B) da un lato e di un jack standard 2.0 USB femmina (tipo A) dall'altro lato alla presa jack micro USB della Soundbar.

- Il cavo adattatore da micro USB a USB è venduto separatamente. Per effettuame l'acquisto, contattare un Centro servizi Samsung o l'Assistenza clienti Samsung.

1. Attenersi ai seguenti passaggi per scaricare il software del prodotto: Accedere al sito Web Samsung all'indirizzo (samsung.com/sec) → cercare il nome del modello - selezionare l'opzione di assistenza clienti (il nome dell'opzione è soggetto a modifica)

2. Salvare il software scaricato in una pennetta USB e selezionare "Estrai nel nome cartella" per decomprimere la cartella.

3. Spegnere la Soundbar e collegare la pennetta USB contenente l'aggiornamento software alla porta femmina dell'adattatore USB micro.

4. Accendere la Soundbar. Entro 3 minuti, viene visualizzato UPDATE e l'aggiornamento inizia.

5. Una volta completato l'aggiornamento, la Soundbar si spegne e si accende di nuovo.

▶Se UPDATE non è stato visualizzato

1. Spegnere la Soundbar e collegare il dispositivo di memorizzazione USB che contiene i file di aggiornamento alla porta USB della Soundbar.
2. Scollegare il cavo di alimentazione, ricollegarlo e accendere la Soundbar.

• Inserire un dispositivo USB contenente l'aggiornamento del firmware nella porta USB dell'unità principale.
• L'aggiornamento del firmware potrebbe non funzionare correttamente se i file audio supportati dalla Soundbar sono memorizzati nel dispositivo di memorizzazione USB.
• Non scollegare l'alimentazione o rimuovere il dispositivo USB durante l'applicazione degli aggiornamenti. L'unità principale si spegne automaticamente al termine dell'aggiornamento del firmware.
• Dopo il completamento dell'aggiornamento, viene inizializzata la configurazione utente nella Soundbar. Si consiglia di prendere nota delle impostazioni effettuate in modo da poterle reimpostare facilmente dopo l'aggiornamento. Tenere presente che l'aggiornamento del firmware ripristina anche la connessione del subwoofer. Se la connessione al subwoofer non viene ristabilita automaticamente dopo l'aggiornamento, vedere a pagina 16. Se l'aggiornamento software non riesce, accertarsi che la pennetta USB non sia difettosa.
• Gli utenti con sistema operativo Mac devono utilizzare MS-DOS (FAT) come formato USB.
• A seconda del costruttore, alcuni dispositivi memorizzazione USB potrebbero non essere supportati.

AGGIORNAMENTO AUTOMATICO

Anche quando la Soundbar è spenta, la Soundbar controlla automaticamente l'ultima versione del software e continua l'aggiornamento se era collegata a Internet.

• La Soundbar è configurata per eseguire l'aggiornamento automatico per impostazione predefinita.
• Per utilizzare la funzione di aggiornamento automatico, la Soundbar deve essere collegata a Internet.
• La connessione Wi-Fi alla Soundbar verrà terminata se il suo cavo di alimentazione è stato scollegato o se l'alimentazione è stata interrotta. Se l'alimentazione è interrotta, accendere la Soundbar e ricollegarla.

RISOLUZIONE DEI PROBLEMI

Prima di rivolgersi all'assistenza, eseguire i controlli indicati di seguito.

L'unità non si accende.
• Il cavo di alimentazione è collegato alla presa?	→ Collegare la spina alla presa.

Una funzione non si attiva quando viene premuto il tasto.
• Nell'aria è presente elettricità statica?	→ Scollegare e ricollegare la spina.

L’audio non viene riprodotto.
La funzione di disattivazione dell'audio è attivata?Il volume è regolato sul minimo?	→ Premere il testo(Muto) per annullare l'operazione.→ Regolare il volume.

Il telecomando non funziona.
Le batterie sono scariche?La distanza tra il telecomando e l'unità principale è troppo elevata?	→ Sostituire le batterie.→ Avvicinarsi all'unità.

La connessione alla TV tramite TV SoundConnect non è riuscita.
La TV supporta TV SoundConnect?Il firmware della TV è aggiornato?Si è verificato un errore durante la connessione?	→ La funzione TV SoundConnect è supportata da alcune TV Samsung commercializzate dopo il 2012. Verificare che la TV supporti la funzione TV SoundConnect.→ Aggiornare la TV all'ultimo firmware.→ Contattare il call center Samsung.→ Ripristinare TV SoundConnect ed effettuare nuovamente la connessione. Per ripristinare la connessione TV SoundConnect, tenere premuto il tasto ▶II per 5 secondi.

Il LED rosso sul subwoofer lampeggia e il subwoofer non emette alcun suono.
• Il subwoofer potrebbe non essere collegato al corpo principale del prodotto.	→ Tentare di collegare di nuovo il subwoofer.(Vedere a pagina 16)

La Soundbar non viene attivata tramite Bluetooth o l’app Multiroom.
• Verificare che la funzione Standby rete sia impostata su NON ATTIVA.	→ In tal caso, il Bluetooth e le funzioni Wi-Fi non sono possibili quando il dispositivo è spento. Tenere premuto il tasto ▶▶1 per 5 secondi per attivare la funzione Standby rete quando il dispositivo è acceso.

SPECIFICHE

GENERALE	Peso	Unità principale	2,6 kg
		Subwoofer(PS-WK650, PS-WK651)	6,8 kg
	Dimensioni(L x A x P)	Unita principale	1010,5 x 54,0 x 87,5 mm
		Subwoofer(PS-WK650, PS-WK651)	452,0 x 335,0 x 154,0 mm
	Temperatura di esercizio		+5 °C e +35 °C
	Umidità di esercizio		10 % e 75 %
AMPLIFICA TORE	Potenza di uscita nominale	Unità principale	30W x 6, 6 OHM, THD≤10%
		Subwoofer(PS-WK650, PS-WK651)	160W, 3 OHM, THD≤10%

* Le caratteristiche, le specifiche e le schermate delle app sono soggette a modifiche senza preavviso.
* Specifica nominale

- Samsung Electronics Co., Ltd si riserva il diritto di modificare le specifiche senza preavviso.

-Peso e dimensioni sono approssimativi.

- Per l'alimentazione e il consumo di energia, vedere l'etichetta applicata al prodotto.

※ Attenzione : Il prodotto si riavvia automaticamente quando attiva/disattiva Wi-Fi/Ethernet.

Consumo di energia totale in standby (W) (Tutte le porte di rete sono in condizione “ON”)		2,8W
Wi-Fi/Ethernet	Metodo di disattivazione della porta	Premere il tasto Wi-Fi SETUP sul prodotto per 30 secondi oppure premere il tasto ▶▶1 sul telecomando della Soundbar per più di 5 secondi per accendere/spegnere il Wi-Fi/Ethernet.
Bluetooth	Metodo di disattivazione della porta	Premere il tasto SPK ADD sul prodotto per 30 secondi oppure premere il tasto ▶▶1 sul telecomando della Soundbar per più di 5 secondi per accendere/spegnere il Bluetooth.

※ Avviso di licenza Open Source

- Per ulteriori informazioni sulle open source utilizzate con il prodotto, visitare il sito Web: http://opensource.samsung.com

Spotify·Licenza

- Il software Spotify è soggetto a licenze di terze parti disponibili su : www.spotify.com/connect/third-party-licenses.

- Per ulteriori informazioni su Spotify Connect, visitare il sito www.spotify.com/connect

LICENZA

DOLBY

AUDIO

Per i brevetti DTS, vedere http://patents.dts.com. Prodotto su licenza di DTS Licensing Limited. DTS, il simbolo, & DTS e il simbolo insieme sono marchi registrati e DTS 2.0 Channel è un marchio di DTS, Inc. © DTS, Inc. Tutti i diritti riservati.

HDMI

HDMI, HDMI High-Definition Multimedia Interface e il logo HDMI sono marchi o marchi registrati di HDMI Licensing LLC negli Stati Uniti e in altri Paesi.

Modelli Wireless (compresa la frequenza 5,15GHz-5,35GHz)

Samsung Electronics dichiara che questa apparecchiatura è conforme ai requisiti essenziali e ad altre disposizioni rilevanti della direttiva 1999/5/CE.

La dichiarazione di conformità originale è reperibile sul sito

http://www.samsung.com, selezionando Supporto > Seleziona il tuo prodotto e inserendo il nome del modello. Questo dispositivo può essere utilizzato in tutti i Paesi dell'UE.

Questo dispositivo può essere soltanto utilizzato in luoghi chiusi.

Modelli Wireless (esclusa la frequenza 5,15GHz-5,35GHz)

Samsung Electronics dichiara che questa apparecchiatura è conforme ai requisiti essenziali e ad altre disposizioni rilevanti della direttiva 1999/5/CE.

La dichiarazione di conformità originale è reperibile sul sito http://www.samsung.com, selezionando Supporto > Seleziona il tuo prodotto e inserendo il nome del modello.

Questo dispositivo può essere utilizzato in tutti i Paesi dell'UE.

Contatta SAMSUNG WORLD WIDE

Se avete commenti o domande sui prodotti Samsung, contattate il Servizio Clienti Samsung.

Country	Contact Centre	Web Site
■Europe
U.K 0330 SAMSUNG (7267864) www.samsung.com/uk/support
EIRE 0818 7171	00 www.samsung.com/ie/support
GERMANY	0180 6 SAMSUNG bzw.0180 6 7267864*(0,20 €/Anruf aus dem dt. Festnetz, ausdem Mobilfunk max. 0,60 €/Anruf)	www.samsung.com/de/support
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
ITALIA 800-SAMSUNG (800.7267864) www.samsung.com/it/support
SPAIN 3490217	2678 www.samsung.com/es/support
PORTUGAL 808	20 7267 www.samsung.com/pt/support
LUXEMBURG 261	03 710	www.samsung.com/be_fr/support
NETHERLANDS	0900-SAMSUNG (0900-7267864)(€ 0,10/Min)	www.samsung.com/nl/support
BELGIUM 02-201	-24-18	www.samsung.com/be/support(Dutch)www.samsung.com/be_fr/support (French)
NORWAY	815 56480	www.samsung.com/no/support
DENMARK	70 70 19 70	www.samsung.com/dk/support
FINLAND	030-6227 515	www.samsung.com/fi/support
SWEDEN	0771 726 7864 (0771-SAMSUNG)	www.samsung.com/se/support
POLAND	801-172-678* lub [phone] ** (koszt połączeria weclug taryfy operatora)	www.samsung.com/pl/support
HUNGARY	0680SAMSUNG (0680-726-786)0680PREMIUM (0680-773-648)	www.samsung.com/hu/support

[Corretto smaltimento delle batterie del prodotto]

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di questo prodotto non devono essere smaltite con altri rifiuti al termine del ciclo di vita. Dove raffigurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva CE 2006/66. Se le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute umana o all'ambiente.

Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di rifiuti e utilizzare il sistema di conferimento gratuito previsto nella propria area di residenza.

Country Contact Centre		Web Site
AUSTRIA	0800-SAMSUNG (0800-7267864)[Only for Premium HA] 0800-366661[Only for Dealers] 0810-112233	www.samsung.com/at/support
SWITZERLAND	0800 726 78 64 (0800-SAMSUNG)	www.samsung.com/ch/support(German)www.samsung.com/ch_fr/support (French)
CZECH	800 - SAMSUNG (800-726786)	www.samsung.com/cz/support
SLOVAKIA	0800 - SAMSUNG (0800-726 786)	www.samsung.com/sk/support
CROATIA	072 726 786 www.samsung.com/hr/support
BOSNIA	055 233 999 www.samsung.com/support
MONTENEGRO	020 405 888 www.samsung.com/support
SLOVENIA	080 697 267 (brezplačna številka) www.samsung.com/si
SERBIA	011 321 6899 www.samsung.com/rs/support
BULGARIA	*3000 Цена в мрежата0800 111 31 , Безплатна телефонна линия	www.samsung.com/bg/support
ROMANIA	*8000 (apel in retea)08008-726-78-64 (08008-SAMSUNG)Apel GRATUIT	www.samsung.com/ro/support
CYPRUS 8009	4000 only from landline, toll free
GREECE	80111-SAMSUNG (80111 726 7864) onlyfrom land line ([phone] frommobile and land line	www.samsung.com/gr/support
LITHUANIA	8-800-77777	www.samsung.com/lt/support
LATVIA	8000-7267	www.samsung.com/lv/support
ESTONIA	800-7267	www.samsung.com/ee/support

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dallo smaltimento dei rifiuti non corretto, si invita l'utente a separare il prodotto e i suddetti accessori da altri tipi di rifiuti, conferendoli ai soggetti autorizzati secondo le normative locali.

Gli utenti domestici, in alternativa alla gestione autonoma di cui sopra, potranno consegnare l'apparecchiatura che si desidera smaltire al rivenditore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400 m2 è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm.

Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali.
