BEDIENUNGSANLEITUNG HWK651 SAMSUNG

Web Site AUSTRIA 0800-SAMSUNG (0800-7267864) [Only for Premium HA] 0800-366661 [Only for Dealers] 0810-112233 www.samsung.com/at/support SWITZERLAND 0800 726 78 64 (0800-SAMSUNG) www.samsung.com/ch/support (German) www.samsung.com/ch_fr/ support (French) CZECH 800 - SAMSUNG (800-726786) www.samsung.com/cz/support SLOVAKIA 0800 - SAMSUNG (0800-726 786) www.samsung.com/sk/support CROATIA 072 726 786 www.samsung.com/hr/support BOSNIA 055 233 999 www.samsung.com/support MONTENEGRO 020 405 888 www.samsung.com/support SLOVENIA 080 697 267 (brezplačna številka) www.samsung.com/si SERBIA 011 321 6899 www.samsung.com/rs/support BULGARIA *3000 Цена в мрежата 0800 111 31 , Безплатна телефонна линия www.samsung.com/bg/support ROMANIA *8000 (apel in retea) 08008-726-78-64 (08008-SAMSUNG) Apel GRATUIT www.samsung.com/ro/support CYPRUS 8009 4000 only from landline, toll free www.samsung.com/gr/support GREECE 80111-SAMSUNG (80111 726 7864) only from land line (+30) 210 6897691 from mobile and land line LITHUANIA 8-800-77777 www.samsung.com/lt/support LATVIA 8000-7267 www.samsung.com/lv/support ESTONIA 800-7267 www.samsung.com/ee/supportBedienungsanleitung Erleben Sie die Möglichkeiten Vielen Dank, dass Sie sich für ein Produkt von Samsung entschieden haben. Registrieren Sie Ihr Produkt unter www.samsung.com/register HW-K650 HW-K651 © 2016 Samsung Electronics Co., Ltd. Alle Rechte vorbehalten.32 erste schritte SICHERHEITSINFORMATIONEN HinWeise zur sicHerHeit ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF DIESES GERÄT NICHT GEÖFFNET WERDEN. ES ENTHÄLT KEINE BAUTEILE, DIE VOM BENUTZER GEWARTET ODER REPARIERT WERDEN KÖNNEN. WARTUNGS- UND REPARATURARBEITEN DÜRFEN NUR VON FACHPERSONAL AUSGEFÜHRT WERDEN. AcHtunG GefAHr eleKtriscHer scHläGe! Gerät nicHt öffnen!Dieses Symbol zeigt an, dass im Gerät eine hohe Spannung vorliegt. Aufgrund der bestehenden Stromschlaggefahr dürfen keine Teile im Innern des Geräts berührt werden.Dieses Symbol zeigt an, dass mit dem Gerät wichtige schriftliche Anleitungen bezüglich der Bedienung und Wartung mitgeliefert wurden.Produkt der Klasse-II: Dieses Symbol zeigt an, dass das Gerät keinen elektrischen Erdungsanschluss (Masse) benötigt.Wechselspannung: Dieses Symbol zeigt an, dass es sich bei der mit diesem Symbol gekennzeichneten Nennspannung um eine Wechselspannung handelt.Gleichspannung: Dieses Symbol zeigt an, dass es sich bei der mit diesem Symbol gekennzeichneten Nennspannung um eine Gleichspannung handelt.Achtung! Gebrauchsanweisung beachten: Dieses Symbol weist den Benutzer an, weitere sicherheitsrelevante Informationen der Gebrauchsanweisung zu entnehmen. WArnunG : Setzen Sie das Gerät nicht Nässe oder Feuchtigkeit aus, um die Gefahr eines Brandes bzw. eines elektrischen Schlags zu vermeiden.AcHtunG : UM ELEKTRISCHE SCHLÄGE ZU VERMEIDEN, RICHTEN SIE DEN BREITEN KONTAKTSTIFT DES STECKERS AN DEM BREITEN STECKPLATZ AUS, UND STECKEN SIE DEN STECKER VOLL EIN.• Dieses Gerät darf nur an eine Netzsteckdose mit Schutzerdung angeschlossen werden.

• Um das Gerät vom Netzbetrieb zu trennen, muss der Stecker aus der Netzsteckdose gezogen werden. Deshalb sollte der Netzstecker jederzeit zugänglich und leicht trennbar sein.AcHtunG
• Das Gerät keinem Spritz- oder Tropfwasser aussetzen. Keine mit Flüssigkeit gefüllten Behälter, wie Vasen auf das Gerät stellen.
• Um das Gerät vollständig auszuschalten, muss der Netzstecker aus der Steckdose gezogen werden. Somit muss der Netzstecker immer bequem erreichbar sein.erste schritte3 DEU ErstE schrittE HinWeise 99.1mm 99.1mm

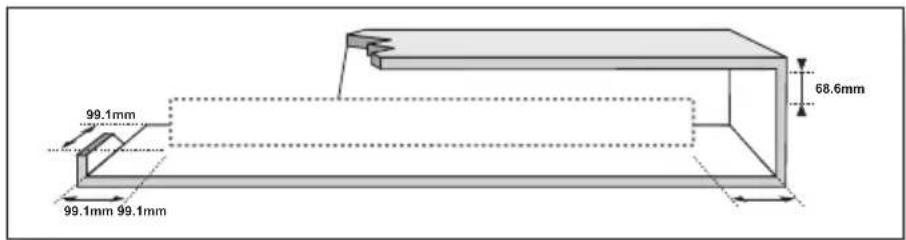

99.1mm Stellen Sie sicher, dass die Stromversorgung in Ihrem Haus den auf der Rückseite Ihres Produkts angegebenen Anforderungen entspricht. Stellen Sie Ihr Produkt horizontal auf einer geeigneten Unterlage (Möbel) auf, so dass rundherum ausreichend Platz 7~10 cm zur Belüftung bleibt. Achten Sie darauf, dass die Belüftungsöffnungen nicht abgedeckt sind. Stellen Sie das Gerät nicht auf Verstärker oder andere Geräte, die heiß werden können. Das Gerät ist für Dauerbetrieb eingerichtet. Um das Gerät vollständig auszuschalten, den Stecker aus der Steckdose ziehen. Ziehen Sie den Netzstecker des Geräts wenn Sie beabsichtigen, es für längere Zeit nicht zu nutzen. Ziehen Sie bei Gewittern das Stromkabel aus der Steckdose. Durch Blitze verursachte Spannungsspitzen können zur Beschädigung des Geräts führen. Schützen Sie das Produkt vor Feuchtigkeit (z. B. Vasen), übermäßiger Hitze (z. B. Kamine) oder Geräten, die starke magnetische oder ele trische Felder erzeugen. Trennen Sie das Netzkabel bei Fehlfunktionen des Geräts von der Stromversorgung. Ihr Produkt ist nicht für den gewerblichen Einsatz vorgesehen. Verwenden Sie dieses Produkt nur für den privaten Bereich. Wenn Ihr Produkt oder die CD bei kalten Temperaturen aufbewahrt wurden, kann Kondensation auftreten. Wenn Sie das Gerät bei kaltenTemperaturen transportiert haben, warten Sie mit der Inbetriebnahme circa 2 Stunden, bis das Gerät Raumtemperatur erreicht hat. Halten Sie das Gerät von direkter Sonneneinstrahlung oder anderen Wärmequellen fern. Dies kann zu einer Überhitzung führen und zu einer Fehlfunktion des Geräts führen. Die in diesem Produkt verwendeten Batterien enthalten umweltschädliche Chemikalien. Entsorgen Sie die Batterien nicht im Hausmüll. Entsorgen Sie Batterien niemals in einem Feuer. Schließen Sie die Batterien nicht kurz, zerlegen und überhitzen Sie sie nicht. Bei unsachgemäßem Austausch von Batterien besteht Explosionsgefahr. Setzen Sie nur Batterien des gleichen oder eines gleichwertigen Typs ein. WARNUNG, DIE BATTERIE NICHT VERSCHLUCKEN, VERÄTZUNGSGEFAHR, [Die mitgelieferte Fernbedienung] Dieses Gerät verfügt über eine Knopfzellen-Batterie. Bei Verschlucken der Knopfzellen-Batterie kann es innerhalb von nur 2 Stunden zu ernsthaften inneren Verätzungen kommen, die zum Tod führen können. Halten Sie neue und verbrauchte Batterien von Kindern fern. Wenn das Batteriefach nicht sicher geschlossen werden kann, stellen Sie die Verwendung des Produkts ein und bewahren Sie es fern von Kindern auf. Wenn Sie den Verdacht haben, dass die Batterien verschluckt oder in irgendeine Körperöffnung eingeführt wurden, sofort ärztliche Hilfe aufsuchen.54 erste schritte ● Die Abbildungen in dieser Anleitung dienen nur als Referenz und können sich vom aktuellen Produkt unterscheiden. ● Es kann eine Gebühr erhoben werden, wenn: (a) Ein Techniker auf Ihre Anfrage bestellt wird und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben). (b) Sie das Gerät in einer Reparaturwerkstatt abgegeben haben und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben). ● Die Höhe dieser Gebühr wird Ihnen mitgeteilt, bevor irgendwelche Arbeiten durchgeführt werden oder der Hausbesuch erfolgt. 2 ERSTE SCHRITTE 2 Sicherheitsinformationen 5 Lieferumfang 6 BESCHREIBUNGEN 6 Bedienfeld auf der Vorder-/Rückseite 7 Hinteres / Unteres Anschlussfeld 8 Fernbedienung 11 MONTAGE 11 Installieren der Soundbar 11 Montageder wandhalterung 15 Soundbar von der Wand abnehmen 16 ANSCHLÜSSE 16 Anschließen des Subwoofers 18 Anschluss an ein Fernsehgerät 18 Über ein optisches Digitalkabel mit einem Fernseher verbinden 19 Anschluss an ein Fernsehgerät mithilfe eines HDMI (Digital) Kabels 19 TV SoundConnect 21 Verbindung mit externen Geräten herstellen 21 Optisches oder analoges Audiokabel 22 HDMI-Kabel 23 FUNKTIONEN 23 Eingangsmodus 24 Bluetooth 27 Multiroom-App verwenden 29 Verwenden der Network Standby On funktion 30 Software aktualisierung 32 FEHLERSUCHE 32 Fehlersuche 33 ANHANG 33 Technische daten INHALT5 DEU ErstE schrittE LIEFERUMFANG

WICHTIGE INFORMATIONEN ZUM GEBRAUCH DER

BEDIENUNGSANLEITUNG Achten Sie beim Lesen der Bedienungsanleitung auf die folgenden Hinweise. + Symbole in dieser Bedienungsanleitung Symbol Begriff DefinitionAchtungZeigt eine Situation an, in der eine Funktion nicht funktioniert oder Einstellungen abgebrochen werden können.HinweisHierbei handelt es sich um Tipps oder Anweisungen zu den jeweiligen Funktionen.Überprüfen Sie, ob das im Folgenden aufgeführte Zubehör mitgeliefert wurde.Fernbedienung / Lithium Batterie (3V : CR2032)Netzkabel : 2 Stck. Netzadapter Optisches KabelA-TYPE : 616mmB-TYPE : 360mmCENTER LINEA B B AMontagehilfe für die WandhalterungAufhängungsschraube : 2 Stck.Schraube : 2 Stck.Wandhalterung L Wandhalterung R ● Das Aussehen des Zubehörs kann etwas von den Abbildungen oben abweichen. ● Micro-USB-auf-USB-Adapter- und HDMI-Kabel sind separat erhältlich. Wenden Sie sich hierzu an ein Servicezentrum oder den Kundendienst von Samsung.76 beschreibungen

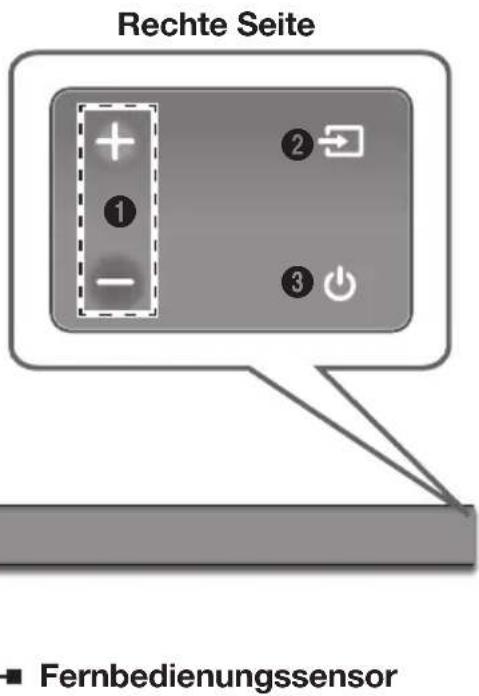

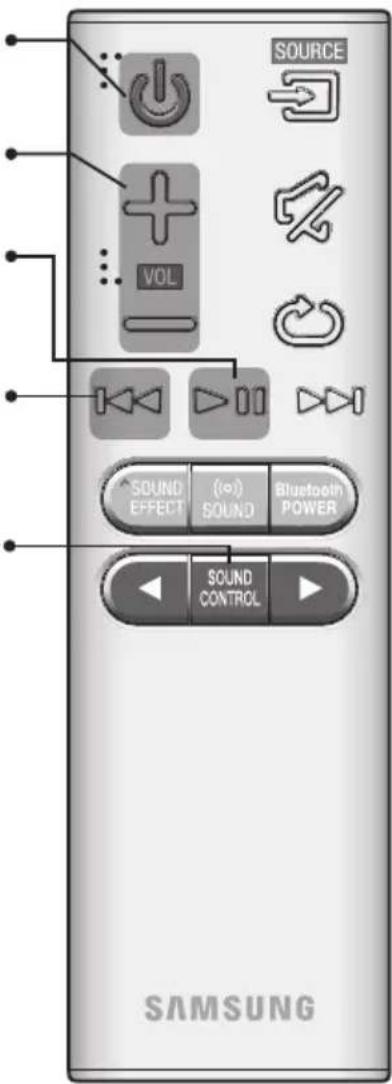

(Lautstärke)-Taste Zum Einstellen der Lautstärke. Auf dem vorderen anzeige erscheint der numerische Wert der Lautstärkestufe. 2 (Quelle)-Taste Des D.IN, AUX, HDMI, BT, TV Eingangs. ● Wenn das Gerät eingeschaltet ist und die Taste länger als 3 Sekunden gedrückt wird, wird die Funktion dieser Taste auf (Stummschalten) umgestellt. Um die (Stummschalten) Funktion dieser Taste wieder aufzuheben, die Taste erneut für mehr als 3 Sekunden gedrückt halten. 3 (Ein-/Aus)-Taste Schaltet das Gerät ein und aus.

Rechte Seite Anzeige Aktuellen Modus anzeigen. Fernbedienungssensor

● Nach dem Anschluss des Netzkabels muss 4 bis 6 Sekunden gewartet werden, bis der Netzschalter bedient werden kann. ● Wenn Sie dieses Gerät einschalten, vergeht eine Verzögerungszeit von 4 bis 5 Sekunden, bevor eine Tonausgabe erfolgt. ● Wenn Sie den Ton nur über den Soundbar hören wollen, müssen Sie die Lautsprecher des Fernsehgeräts im Audio Setup Menü Ihres Fernsehgeräts ausschalten. Weitere Informationen über Ihr Fernsehgerät finden Sie im Benutzerhandbuch, das im Lieferumfang Ihres TVs enthalten war. beschreibungen7 DEU bEschrEibUngEn

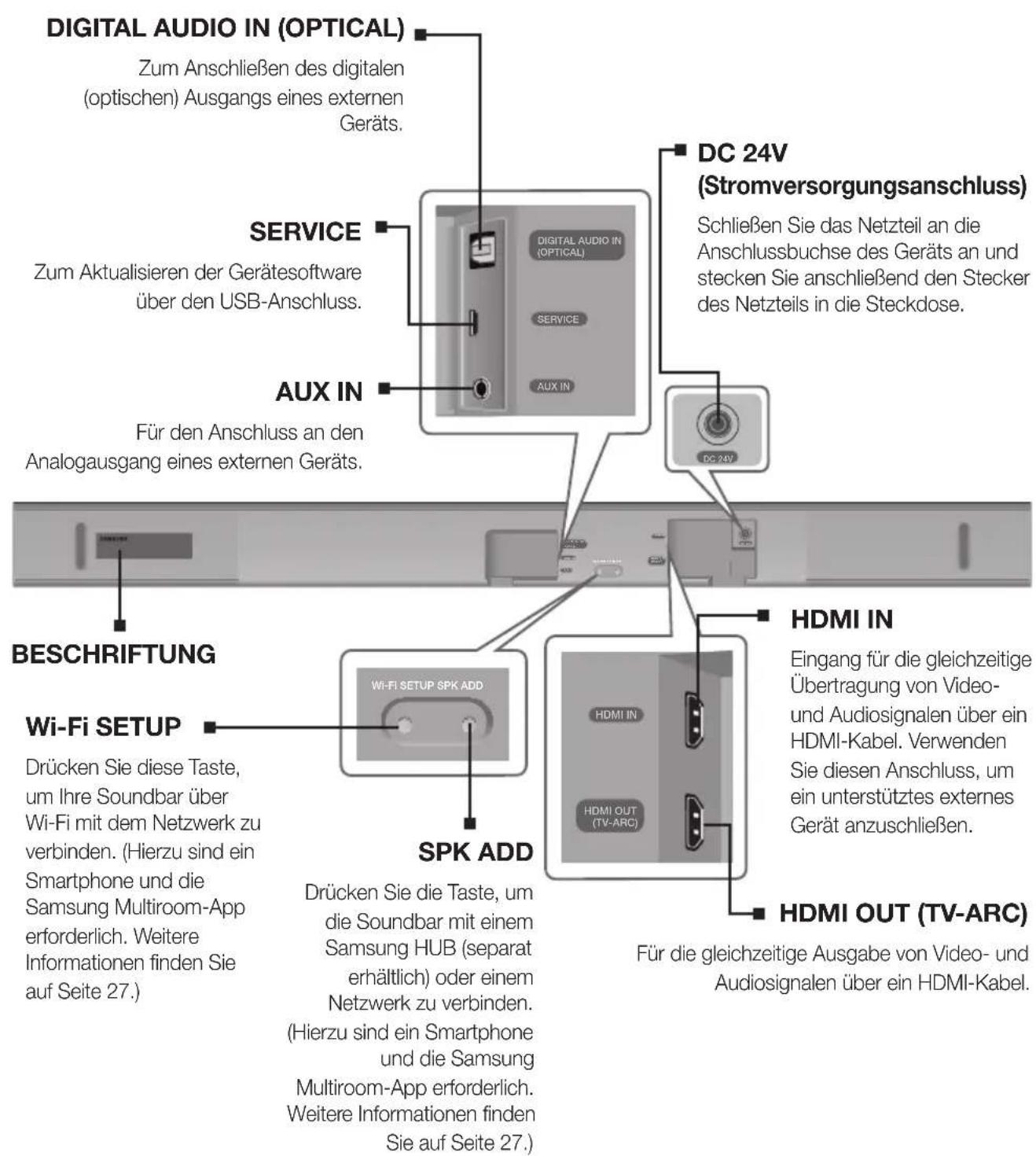

HINTERES / UNTERES ANSCHLUSSFELD

DIGITAL AUDIO IN(OPTICAL)AUX INHDMI INHDMI OUT(TV-ARC)DC 24VSERVICEWi-Fi SETUP SPK ADDDC 24VDIGITAL AUDIO IN(OPTICAL)SERVICEAUX IN HDMI IN HDMI OUT (TV-ARC) Wi-Fi SETUP SPK ADD DC 24V (Stromversorgungsanschluss) Schließen Sie das Netzteil an die Anschlussbuchse des Geräts an und stecken Sie anschließend den Stecker des Netzteils in die Steckdose. SERVICE Zum Aktualisieren der Gerätesoftware über den USB-Anschluss. DIGITAL AUDIO IN (OPTICAL) Zum Anschließen des digitalen (optischen) Ausgangs eines externen Geräts. HDMI OUT (TV-ARC) Für die gleichzeitige Ausgabe von Video- und Audiosignalen über ein HDMI-Kabel. HDMI IN Eingang für die gleichzeitige Übertragung von Video- und Audiosignalen über ein HDMI-Kabel. Verwenden Sie diesen Anschluss, um ein unterstütztes externes Gerät anzuschließen. Wi-Fi SETUP Drücken Sie diese Taste, um Ihre Soundbar über Wi-Fi mit dem Netzwerk zu verbinden. (Hierzu sind ein Smartphone und die Samsung Multiroom-App erforderlich. Weitere Informationen finden Sie auf Seite 27.) SPK ADD Drücken Sie die Taste, um die Soundbar mit einem Samsung HUB (separat erhältlich) oder einem Netzwerk zu verbinden. (Hierzu sind ein Smartphone und die Samsung Multiroom-App erforderlich. Weitere Informationen finden Sie auf Seite 27.) AUX IN Für den Anschluss an den Analogausgang eines externen Geräts. BESCHRIFTUNG ● Beim Herausziehen des Netzteilkabels aus der Steckdose das Kabel am Stecker anfassen. Ziehen Sie nicht am Kabel. ● Schließen Sie dieses Gerät oder andere Komponenten erst dann an die Steckdose an, wenn alle Verbindungen zwischen den Komponenten hergestellt wurden. ● Achten Sie darauf, dass der Netzadapter flach auf einem Tisch oder dem Fußboden liegt. Wenn Sie den Netzadapter in hängender Position mit dem Netzkabeleingang nach oben platzieren, könnten Wasser oder sonstige Fremdstoffe in den Adapter gelangen und zu Fehlfunktionen führen.98 beschreibungen FERNBEDIENUNG Wiederholen Die Funktion „Wiederholen“ ist nur verfügbar, wenn Sie Songs von einem Smartphone oder DMS der Samsung-Multiroom-App wiedergeben. OFF - REPEAT : Bricht die wiederholte Wiedergabe ab. TRACK - REPEAT : Wiederholt einen Titel. ALL - REPEAT : Titel werden wiederholt. Stummschalten Sie können die Lautstärke mit nur einem Knopfdruck auf 0 herunterregeln. Um den Ton wieder in der vorherigen Lautstärke zu hören, drücken Sie diese Taste erneut. SOURCE Zum Auswählen einer am Soundbar angeschlossenen Klangquelle. Springen Vorwärts Wenn sich mehrere Dateien auf dem Gerät befinden, von dem die Wiedergabe erfolgt und Sie die ] Taste drücken, wird die nächste Datei ausgewählt. Bluetooth POWER Drücken Sie die Bluetooth POWER Taste auf der Fernbedienung, um diese Funktion ein- und auszuschalten. Nähere Informationen finden Sie auf den Seiten 20 und 25. SOUND Surround-Sound sorgt für Klangtiefe und Räumlichkeit beim Sound. Durch wiederholtes Drücken der Taste SOUND werden nacheinander die Surround-Sound-Einstellungen aktiviert: ON - SURROUND SOUND, OFF - SURROUND SOUND SOUND EFFECT Sie haben die Wahl zwischen sechs Soundmodi - STANDARD (Original Ton), MUSIC, CLEAR VOICE, SPORTS, MOVIE und NIGHT. Stellen Sie den STANDARD Modus ein, wenn Sie den Originalklang wiedergeben möchten.

• DRC (Dynamic Range Control, Dynamikbereichskontrolle) DRC-Funktion (Dynamic Range Control) auf Dolby Digital anwenden. Halten Sie die Taste SOUND EFFECT im STANDBY-Modus etwa 5 Sekunden lang gedrückt, um die DRC-Funktion (Dynamic Range Control) zu aktivieren bzw. zu deaktivieren. Halten Sie die Taste

etwa 5 Sekunden lang gedrückt, um die Anynet+ Funktion zu aktivieren bzw. zu deaktivieren.

OFF - ANYNET+, ON - ANYNET+

Mithilfe der Anynet+ Funktion können Sie die Soundbar per Fernbedienung über einen mit Anynet+ kompatiblen Samsung Fernseher steuern. Die Soundbar muss über ein HDMI-Kabel mit dem Fernseher verbunden sein. Halten Sie die Taste

etwa 5 Sekunden lang gedrückt, um die Auto Power Link-Funktion zu aktivieren bzw. zu deaktivieren. OFF - POWER LINK, ON - POWER LINK

• Auto Power Link Synchronisiert die Soundbar über den Optical Anschluss mit einer optischen Quelle, sodass die Soundbar automatisch eingeschaltet wird, wenn Sie Ihr Fernsehgerät einschalten. (Siehe Seite 18) Die Auto Power Link-Funktion ist nur im Modus D.IN verfügbar.9 DEU bEschrEibUngEn Lautstärke Stellt die Lautstärke des Gerätes ein. Ein-/Aus Schaltet das Gerät ein und aus. SOUND CONTROL Drücken, um TREBLE, BASS, SUBWOOFER LEVEL oder AUDIO SYNC auszuwählen. Verwenden Sie dann die Tasten , , um die TREBLE oder BASS-Lautstärke von -3 bis +3 und die SUBWOOFER LEVEL von -12, -6 bis +6 anzupassen. Halten Sie die SOUND CONTROL Taste für ungefähr 5 Sekunden gedrückt, um den Klang für jedes Frequenzband einzustellen. Es können die Frequenzen 150Hz, 300Hz, 600Hz, 1,2KHz, 2,5KHz, 5KHz und 10KHz ausgewählt und jeweils zwischen -6 ~ +6 eingestellt werden. Wenn der Soundbar an ein digitales Fernsehgerät angeschlossen ist und das Bild nicht mit dem Ton synchron wiedergeben wird, müssen Sie die SOUND CONTROL Tasten drücken, um den Ton mit dem Bild zu synchronisieren. Stellen Sie mithilfe der , Tasten die Tonverzögerung zwischen 0 ms ~ 300 ms ein. Im TV-Modus und BT-Modus steht die Audio Sync Funktion nicht zur Verfügung. Wiedergabe / Pause Drücken Sie die

Taste, um die Wiedergabe der Datei vorübergehend zu unterbrechen. Drücken Sie die

Taste erneut, um die ausgewählte Datei abzuspielen. Rückwärts Springen Wenn sich mehrere Dateien auf dem Gerät befinden, von dem die Wiedergabe erfolgt und Sie die

Taste drücken, wird die vorherige Datei ausgewählt. ● Bedienen Sie das Fernsehgerät mithilfe der Fernbedienung des Fernsehgeräts.1110 beschreibungen + Soundbar mit der Fernbedienung des Fernsehers steuern

1. Halten Sie die Taste

SOUND mindestens 5 Sekunden gedrückt, während die Soundbar eingeschaltet ist.

2. Im Soundbar-Display wird „ON - TV REMOTE" angezeigt.

3. Stellen Sie im Menü des Fernsehers den Lautsprecher des Fernsehers auf einen externen Lautsprecher ein.

● Nicht verfügbar, wenn die TV ARC-Funktion oder der HDMI-Modus verwendet wird. ● Mit Ausnahme der Tasten VOL +/- und der Tasten sind bei dieser Funktion keine Tasten verfügbar. ● Fernsehermenüs unterscheiden sich je nach Hersteller und Modell. Weitere Informationen finden Sie im Benutzerhandbuch des Fernsehers. ● Diese Funktion wird von den folgenden Herstellern unterstützt: - VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA - Je nach Hersteller der Fernbedienung ist diese Funktion möglicherweise nicht mit der Fernbedienung Ihres Fernsehers kompatibel. ● Drücken Sie zum Ausschalten dieser Funktion die Taste SOUND für 5 Sekunden. Im Soundbar-Display wird „OFF - TV REMOTE" angezeigt.

BATTERIEN IN DIE FERNBEDIENUNG EINSETZEN

1. Verwenden Sie eine

passende Münze, um die Batterieabdeckung wie in der Abbildung oben dargestellt im entgegengesetzten Uhrzeigersinn zu drehen und zu entfernen.

2. Legen Sie eine 3V Lithium-Batterie

ein. Beim Einlegen der Batterie muss der Pluspol (+) nach oben zeigen. Setzen Sie den Verschluss wieder ein und richten Sie die '●' Markierungen wie in der obigen Abbildung dargestellt aufeinander aus.

3. Verwenden Sie eine passende

Münze, um die Batterieabdeckung der Fernbedienung soweit wie möglich im Uhrzeigersinn zu drehen, um den Verschluss zu schließen.11 DEU MONTAGE

INSTALLIEREN DER SOUNDBAR

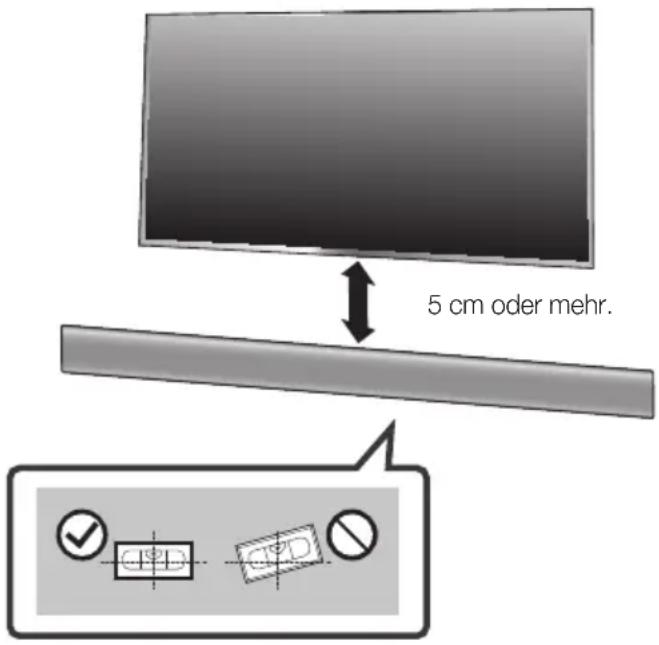

MONTAGEDER WANDHALTERUNG + Montagehinweise ● Nur an einer senkrechten Wand montieren. ● Achten Sie darauf, dass das Gerät nicht in einer feuchten oder heißen Umgebung angebracht wird und die Wand das Gewicht der Anlage aushält. ● Überprüfen Sie die Stabilität der Wand. Wenn die Wand nicht stabil genug ist, um dieses Gerät zu halten, verstärken Sie die Wand oder installieren Sie das Gerät an einer anderen Wand, die das Gewicht des Geräts tragen kann. ● Verwenden Sie die für Ihre Wand geeigneten Befestigungsschrauben oder Dübel (Gipskartonplatte, Stahlplatte, Holz, usw.). Wenn möglich die Schrauben in den Wandträgern befestigen. ● Besorgen Sie sich für die Wand, an der Sie die Soundbar befestigen wollen, geeignete Befestigungsschrauben. - Durchmesser : M5 - Länge : L 35 mm oder länger wird empfohlen. ● Schließen Sie die externen Geräte an dieses Gerät an, bevor Sie es an der Wand installieren. ● Achten Sie darauf, dass das Gerät ausgeschaltet ist, und trennen Sie das Gerät vor der Montage vom Netzstecker. Ansonsten besteht das Risiko elektrischer Schläge.5 cm oder mehr.

1. Platzieren Sie die Montagehilfe für die Wandhalterung an der Wand.

• Die Montagehilfe für die Wandhalterung muss waagerecht positioniert sein.

• Wenn das Fernsehgerät an der Wand befestigt ist, installieren Sie die Soundbar mindestens 5 cm unterhalb des Fernsehgeräts.MONTAGE1312 MONTAGE Mittellinie A-TYPE : 616mmB-TYPE : 360mmCENTER LINE A B B A

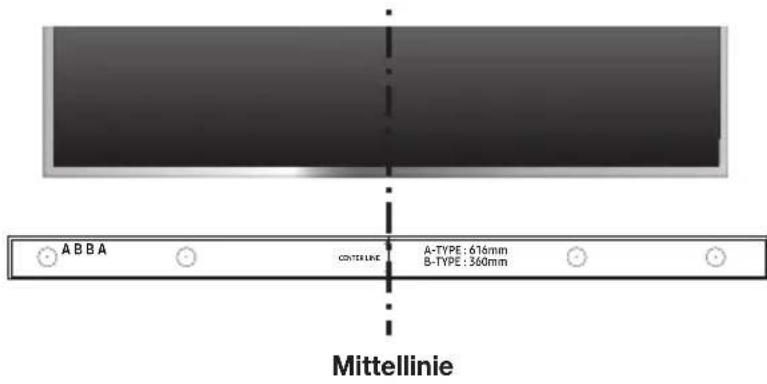

2. Achten Sie darauf, dass sich die Mittellinie der Papierschablone in der Mitte des Fernsehers befindet (wenn Sie

die Soundbar unter dem Fernseher montieren). Befestigen Sie die Montagehilfe für die Wandhalterung dann mit Klebeband an der Wand. ● Wenn Sie die Soundbar nicht unter einem Fernseher montieren, stellen Sie sicher, dass sich die Mittellinie in der Mitte des Montagebereichs befindet. A-TYPE : 616mmB-TYPE : 360mmCENTER LINE A B B A A-TYPE : 616mmB-TYPE : 360mmCENTER LINEA B B A B

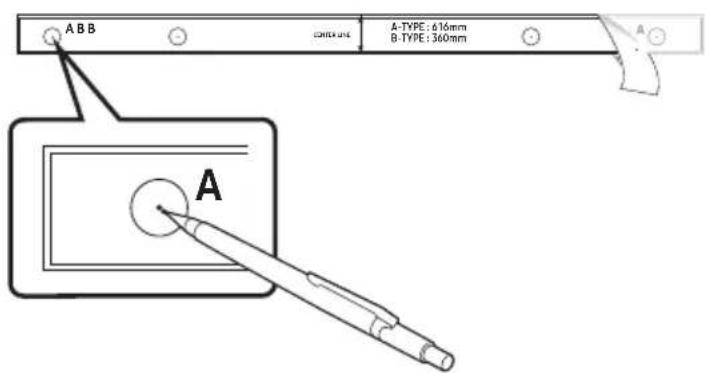

3. Drücken Sie die Spitze eines Stifts oder einen spitzen Bleistift durch die Mitte der A-TYPE-Bilder an beiden Enden

der Montagehilfe, um die Löcher für die Aufhängungsschrauben zu markieren. Entfernen Sie dann die Montagehilfe für die Wandhalterung.

4. Bohren Sie mit einem geeigneten Bohrer an jeder Markierung ein Loch in die Wand.

● Wenn die Markierungen nicht den Positionen der Halterungsbolzen entsprechen, achten Sie darauf, geeignete Dübel oder Molly-Dübel in die Löcher einzuführen, bevor Sie die Aufhängungsschrauben einführen. Wenn Sie Dübel oder Molly-Dübel verwenden, achten Sie darauf, dass die gebohrten Löcher für die verwendeten Dübel oder Molly-Dübel groß genug sind.13 DEU MONTAGE

5. Stecken Sie eine Schraube (nicht im Lieferumfang enthalten) durch jede Aufhängungsschraube und

drehen Sie dann jede Schraube in einem Aufhängungsschraubenloch.

6. Verwenden Sie die beiden Schraube (M4 x L12) um die Wandhalterung L und R an der Unterseite der Soundbar

zu befestigen. Achten Sie für sicheren Halt darauf, dass die „Dellen“ auf der Soundbar in die Hervorhebungen in den Halterungen eingepasst sind. Rückseite der Soundbar Rechtes Ende der Soundbar ● Achten Sie bei der Montage darauf, dass die Aufhängung der Wandhalterung nach hinten zeigt. Wandhalterung LWandhalterung R ● Die linke und rechte Halterung haben eine unterschiedliche Form. Achten Sie darauf, sie korrekt zu positionieren.1514 MONTAGE

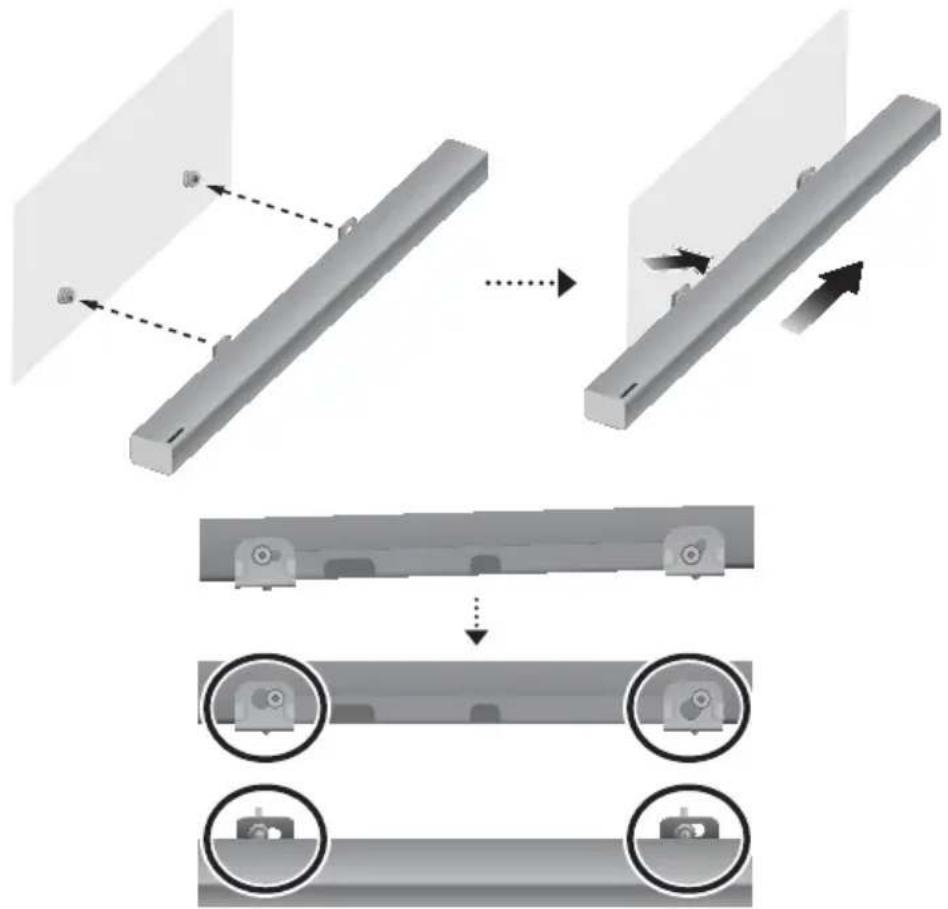

7. Montieren Sie die Soundbar mithilfe der befestigten Wandhalterung, indem Sie die Wandhalterung an die

Aufhängungsschraube an der Wand hängen. ● Kippen Sie die Soundbar leicht, um beide Aufhängungsschraube-Köpfe in die Löcher der Wandhalterung einzuführen. Schieben Sie die Soundbar in Richtung des Pfeils, um sicherzustellen, dass beide Seiten fest montiert sind.15 DEU MONTAGE sOundbAr VOn der WAnd AbneHMen

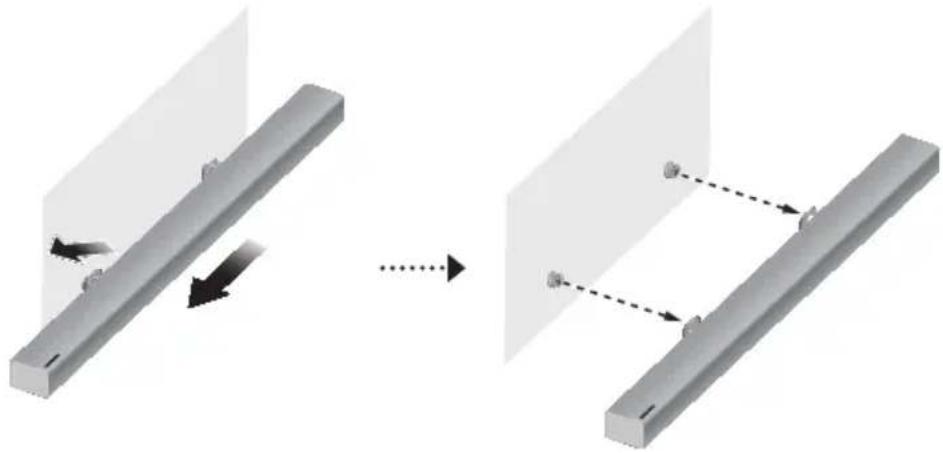

1. Um die Soundbar von der Wandhalterung zu entfernen, schieben Sie sie in Richtung des Pfeils und nehmen Sie

sie dann wie dargestellt von der Wand ab. ● Halten Sie sich nicht an dem angebrachten Gerät fest und vermeiden Sie Stöße und das das Gerät herunterfällt. ● Befestigen Sie die Einheit sicher an der Wand, so dass sie nicht herunterfallen kann. Andernfalls kann es zu Verletzungen oder Schäden am Gerät führen. ● Stellen Sie nach der Wandmontage der Einheit sicher, dass Kinder die Verbindungskabel nicht herausziehen können, da das Gerät sonst möglicherweise herunterfallen kann. ● Um bei Wandmontage die optimale Leistung zu erzielen, muss das Lautsprechersystem wenigstens 5 cm unter dem Fernsehgerät installiert werden, wenn das Fernsehgerät an der Wand befestigt ist. ● Wenn Sie das Gerät nicht an der Wand befestigen, stellen Sie es zu Ihrer Sicherheit auf einem ebenen Untergrund auf, von dem es nicht herunterfallen kann.1716 anschlüsse ● Schließen Sie das Stromkabel dieses Geräts erst dann an die Steckdose an, wenn alle Verbindungen zwischen den Komponenten hergestellt sind. ● Bevor Sie dieses Gerät installieren oder an einer anderen Stelle aufstellen, müssen Sie es ausschalten und den Netzstecker ziehen.

ANSCHLIESSEN DES SUBWOOFERS

AutOMAtiscHer VerbindunGsAufbAu Mit deM subWOOfer Die ID zur Verbindung des Subwoofers ist werkseitig voreingestellt. Das Hauptgerät und der Subwoofer sollten sich automatisch (drahtlos) verbinden, sobald das Hauptgerät und der Subwoofer eingeschaltet werden.

• Wenn der Subwoofer vollständig verbunden ist, hört die blaue LED-Verbindungsanzeige am Subwoofer auf zu blinken und leuchtet kontinuierlich. MAnueller VerbindunGsAufbAu Mit deM subWOOfer Hört die blaue LED-Leuchte beim Einschalten des Hauptgeräts und des Subwoofers nicht auf zu blinken, legen Sie die ID fest. Führen Sie dazu die folgenden Schritte aus. ● Wichtig: Setzen Sie die Batterie in die Fernbedienung ein, bevor Sie loslegen. Eine Anleitung finden Sie auf Seite 10. POWER

1. Stecken Sie die Netzkabel des Hauptgeräts und des Subwoofers in die Steckdose.

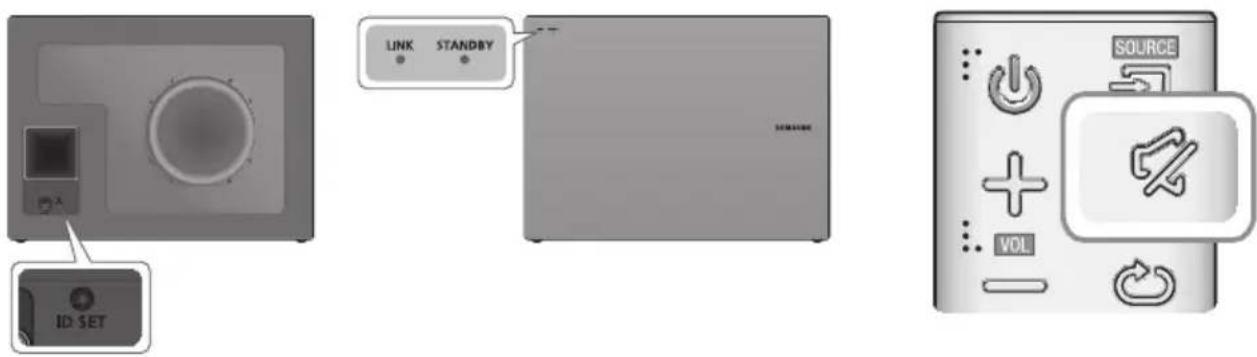

2. Halten Sie dann die Taste id set auf der Rückseite des Subwoofers mit einem kleinen spitzen Gegenstand 5

Sekunden lang gedrückt.

• Die STANDBY-Anzeige schaltet sich aus und die LINK-Anzeige (Blaue LED) blinkt schnell.

3. Halten Sie bei ausgeschaltetem Hauptgerät (STANDBY-Modus) auf der Fernbedienung die

(Stummschalten) Taste 5 Sekunden lang gedrückt.

4. Die Meldung id set wird auf der Anzeige der Soundbar angezeigt.

5. Schalten Sie die Stromversorgung des Hauptgeräts ein, während die Blaue LED des Subwoofers blinkt, um den

Anschluss abzuschließen.

• Das Hauptgerät und der Subwoofer sollten nun miteinander verbunden sein.

• Die Verbindungsanzeige LINK (blaue LED) auf dem Subwoofer sollte kontinuierlich leuchten und nicht blinken.

• Wenn die Verbindungsanzeige LINK nicht kontinuierlich blau leuchtet, konnte keine Verbindung hergestellt werden. Schalten Sie das Hauptgerät aus und beginnen Sie wieder bei Schritt 2.

• Durch Auswahl eines Klangeffekts können Sie über den kabellosen Subwoofer eine bessere Klangqualität genießen. (Siehe Seite 8) anschlüsse17 DEU anschlüssE ● Bevor Sie das Gerät installieren oder an einem anderen Ort aufstellen, müssen Sie es ausschalten und den Netzstecker ziehen. ● Wenn das Hauptgerät ausgeschaltet ist, befindet sich der drahtlose Subwoofer im Standby-Modus und die STANDBY LED an der Vorderseite blinkt rot (keine blaue LED). ● Wenn Sie in der Nähe der Soundbar ein Gerät verwenden, dass die gleiche Frequenz wie die Soundbar nutzt (2.4GHz), kann es durch Interferenzen zu Tonunterbrechungen kommen. ● Die maximal mögliche Funkreichweite beträgt etwa 10 m, ist aber von der Einsatzumgebung abhängig. Befi ndet sich zwischen Hauptgerät und drahtlosem Empfänger eine Wand aus Stahlbeton oder Metall, so funktioniert das Gerät evtl. gar nicht, da die Funkwellen Metall nicht durchdringen können. ● Wenn keine drahtlose Verbindung zum Hauptgerät hergestellt werden kann, folgen Sie den Schritten 1 - 5 auf der vorherigen Seite und versuchen Sie erneut eine Verbindung zwischen Hauptgerät und Subwoofer herzustellen. ● Der kabellose Subwoofer verfügt über eine eingebaute Empfangsantenne. Schützen Sie das Gerät vor Wasser und Feuchtigkeit. ● Um eine optimale Wiedergabeleistung zu erzielen, achten Sie darauf, dass rund um den Subwoofer keine Gegenstände stehen, die die Funkverbindung beeinträchtigen könnten.

LED-ANZEIGELAMPENSTATUS AN SUBWOOFER

LED Status Beschreibung Auflösung Rot Ein Bereitschaft (bei ausgeschaltetem Soundbar-Hauptgerät) Überprüfen Sie die Stromversorgung des Soundbar-Hauptgeräts Verbindung fehlgeschlagen Erneut verbunden (Anweisungen zur manuellen Verbindung finden Sie in der Benutzeranleitung) Blau Ein Erfolgreich verbunden (normaler Betrieb)

Blinkend Bereitschaft (bei ausgeschaltetem Soundbar-Hauptgerät) Überprüfen Sie die Stromversorgung des Soundbar-Hauptgeräts Verbindung fehlgeschlagen Erneut verbunden (Anweisungen zur manuellen Verbindung finden Sie in der Benutzeranleitung) Rot und blau Blinkend Fehlfunktion Das Servicecenter kontaktieren.1918 anschlüsse

ANSCHLUSS AN EIN FERNSEHGERÄT

● Wichtig: Setzen Sie die Batterie in die Fernbedienung ein, bevor Sie loslegen. Eine Anleitung finden Sie auf Seite 10.

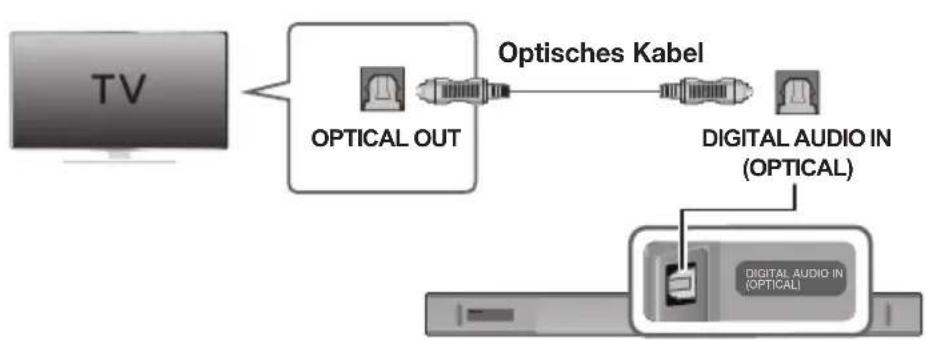

1. Verbinden Sie den Anschluss DIGITAL AUDIO IN (OPTICAL) der Soundbar über ein optisches Digitalkabel mit

dem Anschluss OPTICAL OUT des Fernsehers.

2. Drücken Sie die Taste

auf der rechten Seite der Soundbar oder die Taste SOURCE auf der Fernbedienung, um den Modus D.IN auszuwählen. + Auto Power Link Wenn Sie das Hauptgerät über ein optisches Kabel an ein Fernsehgerät angeschlossen haben, die Auto Power Funktion einschalten, damit die Soundbar automatisch eingeschaltet wird, wenn Sie das Fernsehgerät einschalten.

1. Verbinden Sie die Soundbar über ein optisches Digitalkabel mit einem Fernseher.

2. Drücken Sie die Taste

auf der rechten Seite der Soundbar oder die Taste SOURCE auf der Fernbedienung, um den Modus D.IN auszuwählen.

3. Halten Sie die Taste auf der Fernbedienung 5 Sekunden lang gedrückt, um die Auto Power Link-Funktion

zu aktivieren bzw. zu deaktivieren. ● Die Auto Power Link-Funktion ist automatisch auf EIN eingestellt. ● Je nach angeschlossenem Gerät kann die Auto Power Link Funktion nicht funktionieren.19 DEU anschlüssE ANSCHLUSS AN EIN FERNSEHGERÄT MITHILFE EINES HDMI (DIGITAL) KABELS Wi-Fi SETUP SPK ADD

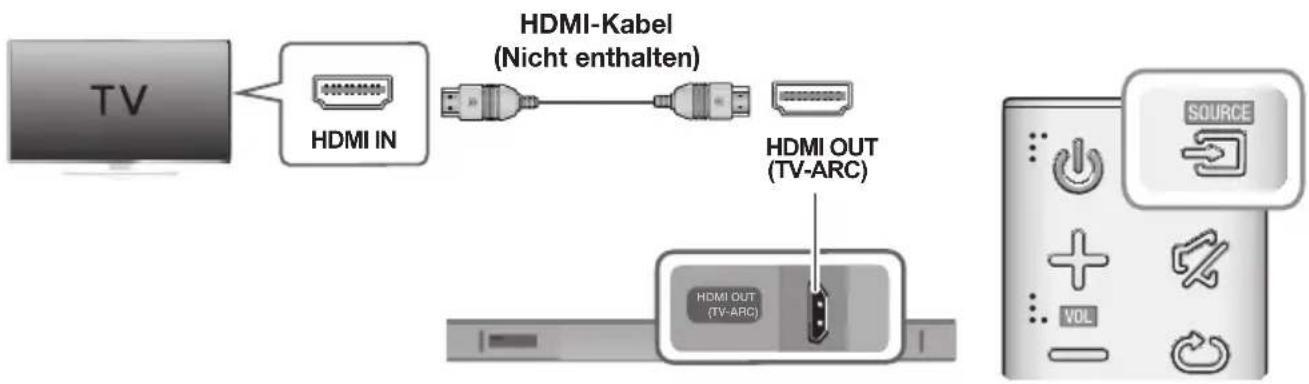

1. Schließen Sie ein HDMI-Kabel (Nicht enthalten) an den HDMI OUT (TV-ARC) Ausgang auf der Rückseite des

Geräts und an den HDMI IN Eingang an Ihrem Fernsehgerät an.

2. Drücken Sie die Taste

auf der rechten Seite der Soundbar oder die Taste SOURCE auf der Fernbedienung, um den Modus D.IN auszuwählen. ● HDMI ist eine Schnittstelle für die digitale Übertragung von Video- und Audiodaten über einen einzigen Anschluss. ● Wenn das Fernsehgerät über einen ARC-Anschluss verfügt, schließen Sie das HDMI-Kabel an den HDMI IN (ARC) Anschluss an. ● Es wird empfohlen, falls möglich, ein HDMI-Kabel ohne Kabelseele zu verwenden. Falls Sie ein HDMI-Kabel mit Seele verwenden, verwenden Sie ein Kabel mit einem Durchmesser von mindestens 14 mm. ● Anynet+ eingeschaltet sein. ● Diese Funktion ist nicht verfügbar, wenn das HDMI-Kabel ARC nicht unterstützt. TV SOUNDCONNECT Sie können den Ton Ihres Fernsehgeräts über den Soundbar wiedergeben, wenn der Soundbar an ein Samsung Fernsehgerät angeschlossen ist, das die TV SoundConnect Funktion unterstützt. Verbinden

1. Schalten Sie das Fernsehgerät und den Soundbar ein.

2. Drücken Sie die Taste

auf der rechten Seite der Soundbar oder die Taste SOURCE auf der Fernbedienung, um den Modus TV auszuwählen.

3. Auf dem Fernsehgerät erscheint die Meldung mit der Frage, ob die TV SoundConnect Funktion aktiviert werden soll.

4. Wählen Sie mit der Fernbedienung des Fernsehgeräts <Ja>, um den Verbindungsaufbau zwischen der Soundbar

und dem Fernsehgerät abzuschließen.2120 anschlüsse ● Wenn die TV SoundConnect-Verbindung nicht hergestellt werden kann, navigieren Sie im Menü „Sound“ des Fernsehers zu „SoundConnect“, wählen Sie Neues Gerät hinzufügen aus und legen Sie für Neues Gerät hinzufügen die Option EIN fest. Versuchen Sie es anschließend erneut. ● Wenn der Betriebsmodus des Soundbar von TV auf einen anderen Modus umgeschaltet wird, wird TV SoundConnect unterbrochen. ● Um den Soundbar mit einem anderen Fernsehgerät zu verbinden, muss die bestehende Verbindung getrennt werden. ● Um die bestehende Verbindung zu beenden, halten Sie die Taste

auf der Fernbedienung 5 Sekunden lang gedrückt oder wechseln Sie in einen anderen Modus. Um eine Verbindung mit einem anderen Fernseher herzustellen, führen Sie oben die Schritte 1 bis 4 aus. ● Die TV SoundConnect (SoundShare) Funktion wird von einigen Samsung Fernsehgeräten unterstützt, die ab 2012 erschienen sind. Prüfen Sie, bevor Sie beginnen, ob die TV SoundConnect (SoundShare) Funktion von Ihrem Fernsehgerät unterstützt wird. (Weitere Informationen finden Sie in der Bedienungsanleitung des Fernsehgerätes.) ● Wenn Ihr Fernsehgerät vor dem Jahr 2014 erschienen ist, prüfen Sie das SoundShare Einstellungen Menü. ● Wenn der Abstand zwischen dem Fernsehgerät und dem Soundbar 10 m überschreitet, kann die Verbindung instabil werden und es kann zu Tonaussetzern kommen. Wenn diese Situation eintritt, das Fernsehgerät oder den Soundbar so aufstellen, dass sich die Geräte wieder in Reichweite befinden, und stellen Sie die TV SoundConnect Verbindung erneut her. ● TV SoundConnect Reichweite - Empfohlener Abstand für den Verbindungsaufbau: max. 2 m - Empfohlener Abstand beim Betrieb: max. 10 m ● Die Tasten Wiedergabe / Pause, Weiter und Zurück an der Soundbar oder der Fernbedienung der Soundbar haben keine Bedienungsfunktion für das Fernsehgerät. + Verwenden der Bluetooth POWER On Funktion Die Bluetooth POWER On Funktion steht zur Verfügung, nachdem Sie die Soundbar an ein Bluetooth fähiges Fernsehgerät mithilfe von TV SoundConnect angeschlossen haben. Wenn die Bluetooth POWER On Funktion eingeschaltet ist, wird die Soundbar zusammen mit dem Fernsehgerät ein- und ausgeschaltet.

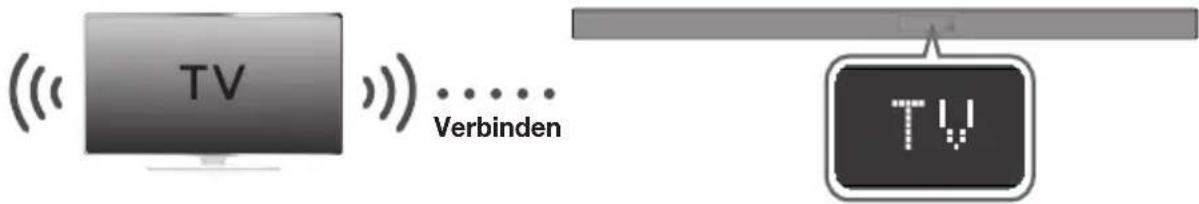

1. Verbinden Sie Ihr Fernsehgerät mithilfe der TV SoundConnect Funktion mit der Soundbar.

2. Drücken Sie die Bluetooth POWER Tasten des Soundbar und der Fernbedienung. ON - BLUETOOTH POWER

erscheint auf dem Soundbar Display.

• ON - BLUETOOTH POWER : Der Soundbar wird ein- und ausgeschaltet, wenn Sie das Fernsehgerät ein- oder abschalten.

• OFF - BLUETOOTH POWER : Der Soundbar wird nur ausgeschaltet, wenn Sie das Fernsehgerät abschalten. ● Diese Funktion wird nur von bestimmten Samsung Fernsehgeräten unterstützt, die ab 2013 auf den Markt gekommen sind.21 DEU anschlüssE

VERBINDUNG MIT EXTERNEN

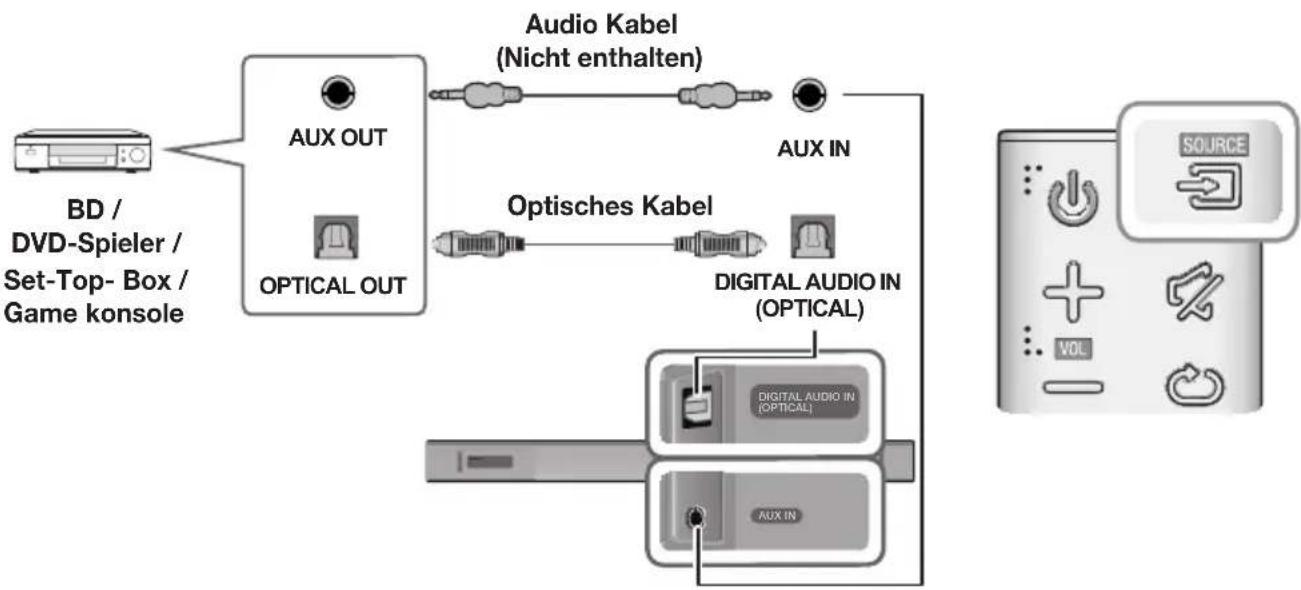

Dieses Gerät verfügt über einen optischen Digitaleingang und einen analogen Audioeingang (AUX). Sie haben also zwei Möglichkeiten zum Herstellen einer Verbindung mit externen Geräten. Wi-Fi SETUP SPK ADD

1. Verbinden Sie den Anschluss AUX IN (Audio) am Hauptgerät über ein Audiokabel mit dem Anschluss AUDIO OUT

des Quellgeräts.2. Drücken Sie die Taste auf der rechten Seite der Soundbar oder die Taste SOURCE auf der Fernbedienung, um den Modus AUX auszuwählen. + Optisches Kabel

1. Verbinden Sie den Anschluss DIGITAL AUDIO IN (OPTICAL) am Hauptgerät über ein optisches Digitalkabel mit

dem Anschluss OPTICAL OUT des Quellgeräts.2. Drücken Sie die Taste auf der rechten Seite der Soundbar oder die Taste SOURCE auf der Fernbedienung, um den Modus D.IN auszuwählen.2322 anschlüsse HDMI-KABEL Bei HDMI handelt es sich um eine standardisierte digitale Schnittstelle für den Anschluss von Geräten wie Fernsehern, Projektoren, DVD-Spielern, Blu-ray- Spielern, Set Top Boxen und anderen. Da HDMI Digitalsignale höchster Qualität überträgt, können Sie Video und Audio in erstklassiger Qualität genießen, so wie ursprünglich auf der digitalen Quelle erstellt. Digitalgeräte Wi-Fi SETUP SPK ADD

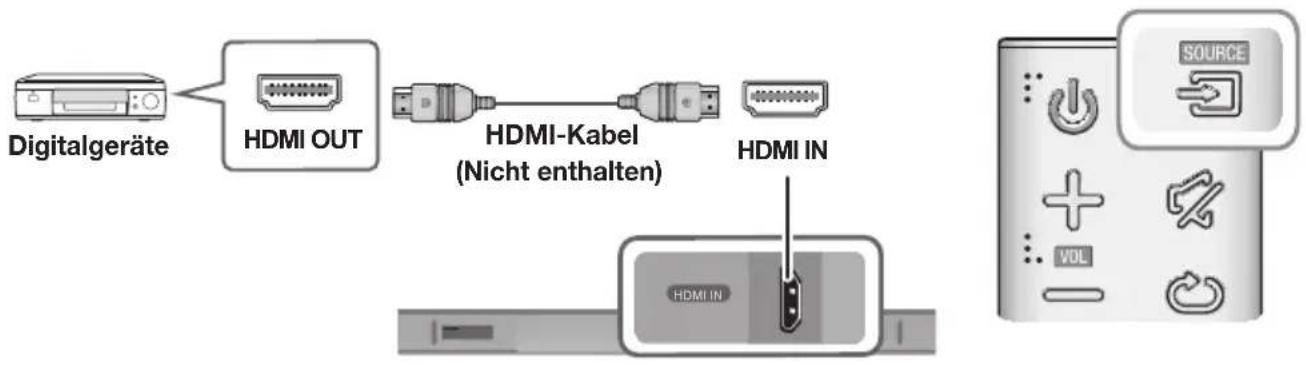

1. Verbinden Sie ein HDMI-Kabel (Nicht enthalten) über die HDMI IN Buchse an der Rückseite des Soundbar mit der

HDMI OUT Ausgangsbuchse Ihres Geräts.

2. Drücken Sie die Taste

auf der rechten Seite der Soundbar oder die Taste SOURCE auf der Fernbedienung, um den Modus HDMI auszuwählen.23 DEU fUnktionEn EINGANGSMODUS Drücken Sie die Taste auf der rechten Seite des Hauptgeräts oder die Taste SOURCE auf der Fernbedienung, um den gewünschten Modus auszuwählen.Rechtes Ende der SoundbarEingangsmodus AnzeigeOptischer Digital EingangARC (HDMI OUT) Eingang D.IN AUX-Eingang AUX HDMI-Eingang HDMI BLUETOOTH Modus TV SoundConnect

AUTO POwER DOwN-FUNkTION Das Gerät schaltet sich unter den folgenden Bedingungen automatisch ab: ● D.IN / HDMI / BT / TV Modus - Wenn seit 5 Minuten kein Audiosignal empfangen wurde. ● AUX Modus - Wenn seit 5 Minuten kein AUX-Kabel angeschlossen ist. - Wenn bei angeschlossenem AUX-Kabel für 8 Stunden keine Taste betätigt wird. (Auto Power Down-Funktion kann nur in diesem Fall ausgeschaltet werden.) Um die Auto Power Down-Funktion während des AUX-Modus auszuschalten, drücken und halten Sie die

-Taste für 5 Sekunden gedrückt. Auf dem anzeige erscheint ON - AUTO POwER DOwN / OFF - AUTO POwER DOwN.funktionen2524 funktionen BLUETOOTH Sie können an der Soundbar ein Bluetooth-Gerät anschließen und Musik mit Stereoton genießen – ohne Kabelsalat! ANSCHLIESSEN VON SOUNDBAR AN EIN BLUETOOTH-GERÄT Vergewissern Sie sich, dass das Bluetooth-Gerät die Stereo-Headsets Funktion unterstützt. Bluetooth-Gerät Verbinden

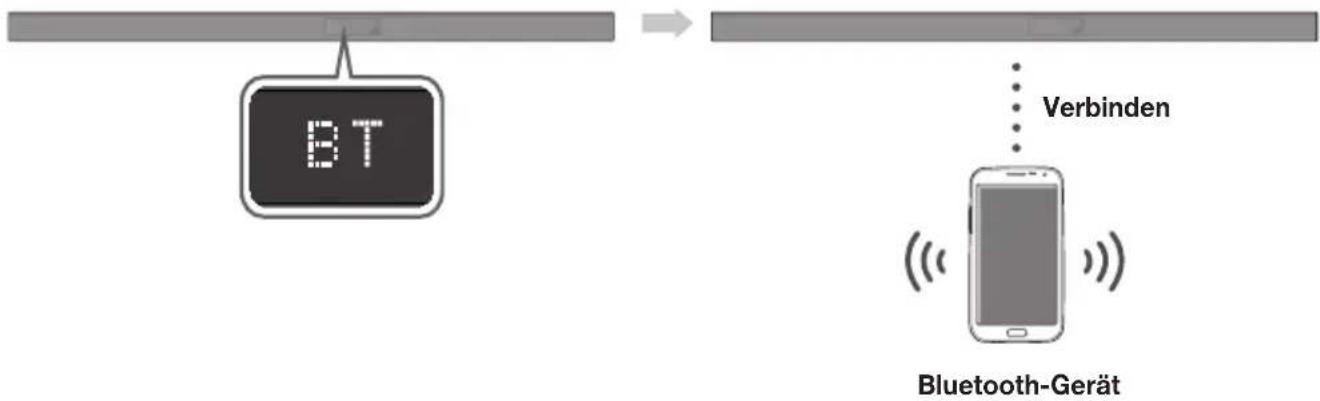

1. Drücken Sie die Taste

auf der rechten Seite der Soundbar oder die Taste SOURCE auf der Fernbedienung, um den Modus BT auszuwählen.

• Auf dem Frontdisplay der Soundbar wird BT READY angezeigt.

2. Wählen Sie auf dem Bluetooth-Gerät, mit dem Sie eine Verbindung herstellen möchten, das Bluetooth-Menü aus.

(Weitere Informationen dazu finden Sie der Bedienungsanleitung des Bluetooth- Geräts.)

3. Wählen Sie "[AV] Samsung Soundbar Kxxx" aus der Liste.

• Wenn der Soundbar an das Bluetooth-Gerät angeschlossen ist, wird [Bluetooth Gerätename]

BT auf dem Frontdisplay angezeigt.

• Der Gerätename kann nur auf Englisch angezeigt werden. Ein Unterstrich " _ " wird angezeigt, wenn der Name nicht auf Englisch ist.

• Wenn der Verbindungsaufbau zwischen dem Bluetooth-Gerät und Soundbar fehlgeschlagen ist, entfernen Sie das vom Bluetooth-Gerät gefundene "[AV] Samsung Soundbar Kxxx" und führen Sie die Suche erneut durch.

4. Starten sie auf dem verbundenen Gerät die Musikwiedergabe.

• Sie können nun die vom Bluetooth-Gerät wiedergegebenen Musiktitel über das Soundbar System hören.

• Im BT-Modus sind die Funktionen Wiedergabe / Pause / Weiter / Zurück nicht verfügbar. Diese Funktionen stehen jedoch auf Bluetooth-Geräten zur Verfügung, die AVRCP unterstützen.25 DEU fUnktionEn ● Wenn Sie bei der Verbindung eines Bluetooth-Geräts nach der PIN-Nummer gefragt werden, geben Sie <0000> ein. ● Es kann nur eine Verbindung zu einem Bluetooth-Gerät hergestellt werden. ● Die Bluetooth-Verbindung wird unterbrochen, wenn der Soundbar ausgeschaltet wird. ● Der Soundbar führt unter den folgenden Umständen eventuell die Suche nach Bluetooth-Geräten oder den Verbindungsaufbau nicht fehlerfrei durch: - Wenn sich Soundbar in einem starken elektrischen Feld befindet. - Wenn mit mehreren Bluetooth-Geräten gleichzeitig eine Verbindung zum Soundbar hergestellt wurde. - Wenn das Bluetooth-Gerät ausgeschaltet oder nicht angeschlossen ist oder nicht richtig funktioniert. ● Beachten Sie, dass Geräte, wie Mikrowellenherde, WLAN-Geräte, Leuchtstoffröhren und Gasöfen denselben Frequenzbereich wie Bluetooth-Geräte verwenden, wodurch es zu Interferenzen kommen kann. ● Der Soundbar unterstützt SBC data (44,1kHz, 48kHz). ● Nur an ein Bluetooth-Gerät anschließen, das die A2DP (AV) Funktion unterstützt. ● Es kann keine Verbindungen zwischen dem Soundbar und Bluetooth-Geräten hergestellt werden, die nur die HF (Freisprech) Funktion unterstützen. ● Nachdem Sie eine Verbindung zwischen der Soundbar und einem Bluetooth-Gerät hergestellt haben, wird durch Auswahl von "[AV] Samsung Soundbar Kxxx" aus der Liste der gefundenen Geräte die Soundbar automatisch in den BT-Modus umgeschaltet. - Ist nur verfügbar, wenn der Soundbar in der Liste der verbundenen Geräte des Bluetooth-Geräts aufgelistet ist. (Es muss zuvor mindestens einmal eine Verbindung zwischen dem Soundbar und dem Bluetooth-Gerät hergestellt worden sein.) ● Der Soundbar erscheint nur in der Liste der vom Bluetooth-Gerät gefundenen Geräte, wenn der Soundbar BT READY anzeigt. ● Im TV SoundConnect Modus kann der Soundbar keine Verbindung zu einem anderen Bluetooth-Gerät aufbauen. BLUETOOTH POWER ON (BLUETOOTH POWER) Wenn die Funktion das Gerät über Bluetooth einzuschalten aktiviert und der Soundbar ausgeschaltet ist und ein Bluetooth-Gerät, mit dem bereits zuvor eine Verbindung mit dem Soundbar hergestellt wurde, versucht, eine Verbindung mit dem Soundbar herzustellen, schaltet sich der Soundbar automatisch ein.

Bei eingeschalteter Soundbar die Bluetooth POWER Taste auf der Fernbedienung drücken.

2. Auf dem Display der Soundbar erscheint ON - BLUETOOTH POWER.

ABTRENNEN DES BLUETOOTH-GERÄTS VOM SOUNDBAR

Sie können die Verbindung zwischen dem Bluetooth-Gerät und Soundbar trennen. Die Anleitung hierzu finden Sie in der Bedienungsanleitung des Bluetooth-Geräts. ● Verbindung zum Soundbar wird getrennt. ● Wenn Soundbar vom Bluetooth-Gerät getrennt ist, wird auf der Soundbar Anzeige BT DISCONNECTED angezeigt.

ABTRENNEN DES SOUNDBAR VOM BLUETOOTH-GERÄT

Drücken Sie die Taste SOURCE auf der Fernbedienung oder die Taste auf der rechten Seite des Geräts, um vom Modus BT in einen anderen Modus zu wechseln oder die Soundbar auszuschalten. ● Das angeschlossene Bluetooth-Gerät wartet eine gewisse Zeit auf die Antwort des Soundbar, bevor es die Verbindung unterbricht. (Je nach Bluetooth-Gerät kann der Zeitraum bis zur Trennung der Verbindung variieren)2726 funktionen ● Bei einer Bluetooth Verbindung geht die Bluetooth Verbindung verloren, wenn der Abstand zwischen dem Soundbar und dem Bluetooth Gerät 10 m überschreitet. ● Wenn sich der Soundbar für mehr als 5 Minuten im Bereitschaftszustand befindet, schaltet er sich automatisch aus. + Mehr über Bluetooth Bluetooth ist eine neue Technologie, mit der es möglich ist, Bluetooth-fähige Geräte über eine kurze Funkverbindung miteinander zu verbinden. ● Ein Bluetooth Gerät kann Störungen erzeugen oder falsch funktionieren, wenn: - Das Empfangs-/Sendesystem eines Bluetooth-Geräts oder der Haupteinheit mit einem Körperteil berührt wird. - Die Funkübertragung durch Wände, Ecken oder Bürotrennwände behindert wird. - Interferenzen mit Geräten auftreten, welche dasselbe Frequenzband verwenden, wie medizinische Geräte, Mikrowellenherde oder Funknetzwerke. ● Wenn Sie Soundbar über das Bluetooth Gerät betreiben möchten, stellen Sie sicher, dass der Abstand kurz gehalten wird. ● Mit zunehmender Entfernung zwischen Soundbar und Bluetooth-Gerät nimmt die Qualität der Bluetooth- Verbindung ab. Wenn die Distanz den Bluetooth-Betriebsbereich übersteigt, geht die Verbindung verloren. ● In Gebieten mit geringer Empfangssensibilität ist die Funktion der Bluetooth-Verbindung möglicherweise eingeschränkt. ● Die Bluetooth-Verbindung funktioniert nur mit Geräten in unmittelbarer Nähe. Die Verbindung wird automatisch unterbrochen, wenn dieser Radius überschritten wird. Selbst innerhalb dieses Radius kann die Klangqualität durch Hindernisse wie Mauern oder Türen beeinträchtigt werden. ● Dieses Drahtlosgerät kann während des Betriebs elektrische Störungen verursachen.27 DEU fUnktionEn MULTIROOM-APP VERWENDEN Mithilfe der Samsung Multiroom-App können Sie die Soundbar mit einem Smartphone, Ihrem Netzwerk und dem Internet verbinden. Sobald die Soundbar mit einem Smartphone, auf dem die Multiroom-App installiert ist, verbunden ist, können Sie die Soundbar auch drahtlos mit mehreren Samsung Multiroom-Geräten verbinden und Audiodateien darüber wiedergeben.

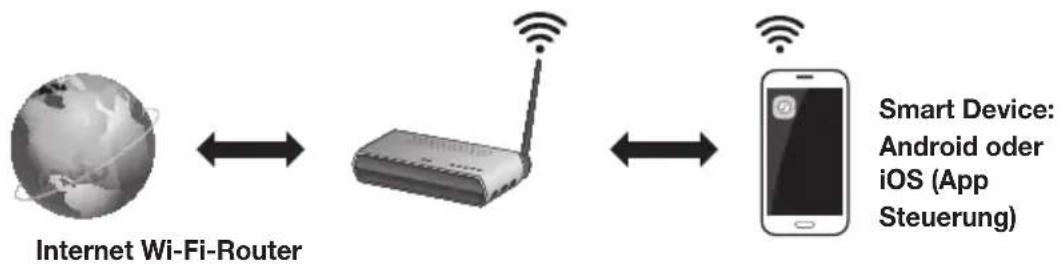

+ Grundlagen der Datenübertragung Internet Wi-Fi-RouterSmart Device: Android oder iOS (App Steuerung) Voraussetzungen: 1. Sie benötigen einen WLAN-Router und ein Smartphone.2. Der Wi-Fi-Router muss mit dem Internet verbunden sein.3. Das Smart Device muss über eine Wi-Fi-Verbindung mit dem Router verbunden sein.

INSTALLIEREN DER SAMSUNG MULTIROOM ANWENDUNG

Um die Soundbar mit der Samsung Multiroom-App verwenden zu können, müssen Sie die Samsung Multiroom-App herunterladen und auf Ihrem Smartphone installieren. Sie können die App über Google Play oder den App Store herunterladen. Wenn Sie die Samsung Multiroom-App installiert haben, können Sie über die Soundbar auf Ihrem Smartphone oder auf anderen verbundenen Geräten gespeicherte, von anderen Inhaltsanbietern bereitgestellte oder von Internet-Radiosendern gestreamte Musik wiedergeben. + Android oder iOS Laden Sie die Samsung Multiroom Anwendung von Google Play oder App Store auf Ihr Smart Device herunter.* Google Play Suche : Samsung Multiroom oder2928 funktionen + Samsung Multiroom-App starten Um die Samsung Multiroom-App zu starten, tippen Sie auf das Multiroom-App-Symbol auf Ihrem Smartphone.

ANSCHLIESSEN DER SOUNDBAR AN IHR NETZWERK

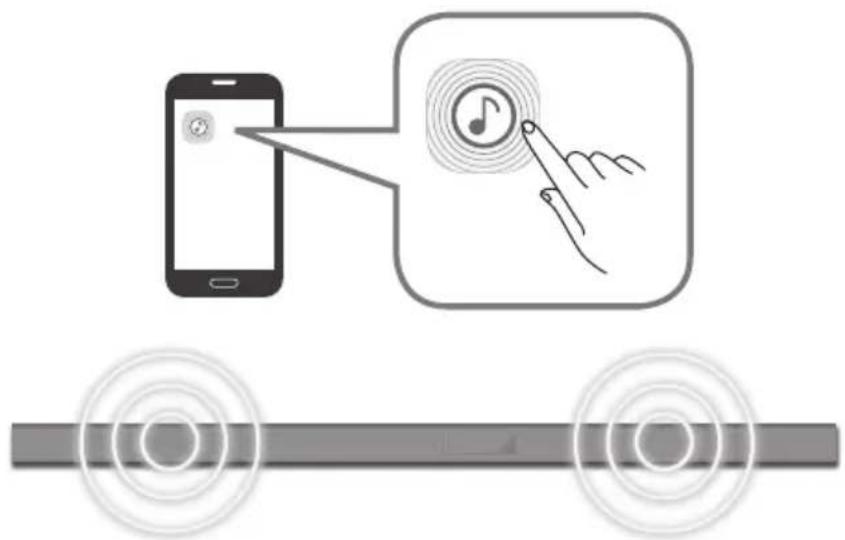

Wählen Sie auf Ihrem Smart Device die Samsung Multiroom Anwendung aus. Folgen Sie den Anweisungen auf dem Bildschirm Ihres Smart Device. Sie können folgende Funktionen mit der Samsung Multiroom app nutzen. - Sie könne auf Ihrem Mobiltelefon gespeicherte Musikdateien, verschiedene Musikquellen und Internet-Radio wiedergeben. Musik auf dem Mobiltelefon Internet-Radio Musikdienste [AV] Samsung Soundbar Kxxx29 DEU fUnktionEn

Die Network Standby On Funktion ist verfügbar, wenn eine fehlerfreie kabellose Verbindung zwischen dem Smart Device und der Soundbar hergestellt werden konnte. Durch diese Funktion wird die Soundbar automatisch eingeschaltet, wenn ein Smart Device versucht, eine Bluetooth oder Wi-Fi-Verbindung mit der Soundbar herzustellen. Wenn die Soundbar über eine Bluetooth-Verbindung eingeschaltet wurde, wird der Eingang automatisch auf BT geschaltet. Um die Soundbar per WLAN einzuschalten zu können, muss die Samsung Multiroom-App auf Ihrem Smartphone installiert sein.

1. Verbinden Sie das Smart Device mit Ihrer Soundbar.

2. Schalten Sie die Network Standby On Funktion ein, indem Sie die

Taste auf der Fernbedienung der Soundbar für mehr als 5 Sekunden gedrückt halten. Sie könne die Funktion ausschalten, indem Sie die

Taste erneut für mehr als 5 Sekunden gedrückt halten. ● Die Network Standby On-Funktion ist nur verfügbar, wenn die Soundbar zur Liste der gekoppelten Geräte des Smartphones gehört. (Das Smartphone und die Soundbar müssen zuvor mindestens einmal gekoppelt worden sein.) ● Die Soundbar erscheint nur in der Liste der vom Smart Device gefundenen Geräte, wenn die Soundbar [BT READY] oder [WiFi READY] anzeigt. ● Im TV SoundConnect Modus kann keine Verbindung zwischen der Soundbar und einem anderen Smart Device hergestellt werden. ● Wenn die Network Standby On Funktion nicht funktioniert - Die Network Standby On-Funktion ist auf Aus eingestellt. Stellen Sie die Funktion auf EIN. ● Die Wi-Fi-Verbindung mit der Soundbar wird beendet, wenn das Netzkabel gezogen oder die Stromversorgung unterbrochen wurde. Schalten Sie die Soundbar ein und stellen Sie die Verbindung erneut her. ● Wenn die Netzwerk-Standby-Funktion auf AUS eingestellt ist, lässt sich die Soundbar mit einer Bluetooth- Verbindung nicht einschalten.3130 funktionen SOFTWARE AKTUALISIERUNG DIGITAL AUDIO IN(OPTICAL)AUX INHDMI INHDMI OUT(TV-ARC)DC 24VSERVICEWi-Fi SETUP SPK ADD

Micro-USB-auf- USB-Adapterkabel (Nicht enthalten)

AKTUALISIERUNG ÜBER USB

Es ist möglich, dass Samsung in der Zukunft Firmware-Updates für die Soundbar anbietet. Wenn ein Update verfügbar ist, kann die Firmware durch Anschließen eines USB-Laufwerks mit dem Firmware Update an den USB-Anschluss Ihrer Soundbar aktualisiert werden. Beachten Sie, dass wenn mehrere Update Dateien zur Verfügung stehen, diese einzeln auf das USB-Gerät kopiert und nacheinander verwendet werden müssen, um die Firmware zu aktualisieren. Besuchen Sie bitte Samsung.com oder setzen Sie sich mit Samsung Kundendienst in Verbindung, um weitere Informationen über das Herunterladen von Aktualisierungen zu erhalten. + Updateverfahren

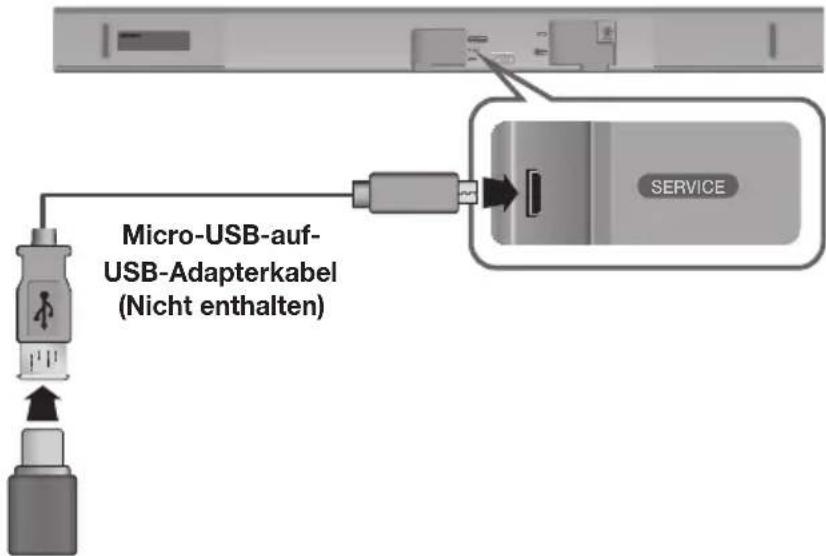

1. Verbinden Sie ein Micro-USB-auf-USB-Adapterkabel mit einem Micro-USB-2.0-Stecker (Typ B) an einem Ende

und einer Standard-USB-2.0-Buchse (Typ A) am anderen Ende mit dem Micro-USB-Anschluss der Soundbar. ● Das Micro-USB-auf-USB-Adapterkabel ist separat erhältlich. Wenden Sie sich hierzu an ein Servicezentrum oder den Kundendienst von Samsung.

2. Führen Sie die untenstehenden Schritte zum Herunterladen der Produktsoftware aus:

Gehen Sie zur Samsung-Webseite unter (samsung.com/sec) suchen Sie nach dem Modellnamen - wählen Sie die Option Kundensupport aus (der Name der Option ist vorbehaltlich etwaiger Änderungen)

3. Speichern Sie die heruntergeladene Software auf einem USB-Stick und wählen Sie „in Ordnernamen extrahieren“,

um den Ordner zu entzippen.

4. Schalten Sie die Soundbar aus und schließen Sie den USB-Stick mit der Softwareaktualisierung an die Buchse

eines Micro-USB-Adapterkabels an.

5. Schalten Sie die Soundbar ein. Innerhalb von 3 Minuten wird UPDATE angezeigt und die Aktualisierung beginnt.

6. Nachdem das Update abgeschlossen ist, wird die Soundbar automatisch aus- und eingeschaltet.31

DEU fUnktionEn + Wenn das UPDATE nicht angezeigt wird

1. Schalten Sie die Soundbar aus und schließen Sie das USB Speichergerät mit den Update-Dateien an den

USB-Anschluss der Soundbar an.

2. Ziehen Sie den Netzstecker und stecken Sie ihn wieder in die Steckdose.

● Schließen Sie ein USB-Gerät mit dem Firmware-Update an den USB-Anschluss des Hauptgeräts an. ● Die Firmware Aktualisierung funktioniert eventuell nicht fehlerfrei, wenn von der Soundbar unterstützte Audio-Dateien auf dem USB-Gerät gespeichert sind. ● Während des Updates darf die Netzspannung nicht ausgeschaltet oder das USB-Gerät abgetrennt werden. Nach Abschluss des Firmware-Updates schaltet sich das Gerät automatisch ab. ● Nachdem die Aktualisierung abgeschlossen ist, wird die Benutzereinrichtung in der Soundbar initialisiert. Sie sollten sich Ihre Einstellungen notieren, um sie nach dem Update wieder herstellen zu können. Beachten Sie, dass bei einer Firmware- Aktualisierung ebenfalls die Subwoofer- Verbindung zurückgesetzt wird. Wenn die Verbindung mit dem Subwoofer nach der Aktualisierung nicht automatisch wieder hergestellt wird, schlagen Sie bitte auf Seite 16 nach. Falls die Softwareaktualisierung fehlschlägt, überprüfen Sie, ob der USB-Stick beschädigt ist. ● Mac OS-Benutzer sollten MS-DOS (FAT) als USB-Format verwenden. ● Je nach Hersteller werden einige USB-Kartenlesegeräte möglicherweise nicht unterstützt. AUTO UPDATE Auch wenn die Soundbar ausgeschaltet ist, sucht die Soundbar automatisch nach der neuesten Software-Version und fährt mit dem Update fort, wenn es mit dem Internet verbunden wurde. ● Die Nutzung der Auto Update Funktion der Soundbar ist standardmäßig voreingestellt. ● Um die Auto Update Funktion nutzen zu können, muss die Soundbar mit dem Internet verbunden sein. ● Die Wi-Fi-Verbindung mit der Soundbar wird beendet, wenn das Netzkabel gezogen oder die Stromversorgung unterbrochen wurde. Schalten Sie die Soundbar ein und stellen Sie die Verbindung erneut her. Wird die Stromverbindung unterbrochen, schalten Sie die Soundbar ein und verbinden Sie sie erneut.3332 Fehlersuche FEHLERSUCHE Bevor Sie sich an den Kundendienst wenden, überprüfen Sie bitte die folgenden Punkte. Das Gerät lässt sich nicht einschalten.

• Ist der Netzstecker an eine Steckdose angeschlossen? ¼ Schließen Sie den Netzstecker an die Steckdose an. Das Gerät reagiert nicht auf das Drücken von Tasten.

• Ist die Luft elektrostatisch aufgeladen? ¼ Ziehen Sie den Netzstecker, und schließen Sie ihn wieder an die Steckdose an. Es wird kein Ton wiedergegeben.

• Wurde das Gerät auf stumm geschalten?

• Ist die Lautstärke auf minimal eingestellt? ¼ Drücken Sie die (Stummschalten) Taste, um die Funktion zu deaktivieren. ¼ Erhöhen Sie die Lautstärke. Die Fernbedienung funktioniert nicht.

• Sind die Batterien leer?

• Ist die Entfernung zwischen Fernbedienung und Gerät zu groß? ¼ Legen Sie neue Batterien ein. ¼ Näher an das Gerät heranrücken. Die Herstellung der TV SoundConnect Verbindung ist fehlgeschlagen.

• Wird TV SoundConnect von Ihrem Fernsehgerät unterstützt?

• Verfügen Sie über die neueste Firmware Version?

• Tritt ein Fehler beim Verbindungsaufbau auf? ¼ TV SoundConnect wird von bestimmten Samsung Fernsehgeräten unterstützt, die nach 2012 auf den Markt gekommen sind. Prüfen Sie, ob Ihr Fernsehgerät TV SoundConnect unterstützt. ¼ Aktualisieren Sie die Firmware Ihres Fernsehgeräts auf die neueste Version. ¼ Setzen Sie sich mit dem Samsung Kundendienst in Verbindung. ¼ Setzen Sie die TV SoundConnect-Verbindung zurück und stellen Sie erneut eine Verbindung her. Um die TV SoundConnect-Verbindung zurückzusetzen, halten Sie die Taste

5 Sekunden lang gedrückt. Die rote LED auf dem Subwoofer blinkt und der Subwoofer erzeugt keinen Ton.

• Ihr Subwoofer ist eventuell nicht an das Hauptgerät angeschlossenen. ¼ Versuchen Sie, den Subwoofer erneut anzuschließen. (Siehe Seite 16) Die Soundbar lässt sich per Bluetooth oder mit der Multiroom App nicht einschalten.

• Prüfen Sie, ob die Netzwerk-Standby-Funktion auf AUS eingestellt ist. ¼ Ist dies der Fall, sind Bluetooth- und WLAN- Funktionen im ausgeschalteten Zustand nicht zulässig. Halten Sie die Taste

etwa 5 Sekunden lang gedrückt, um die Netzwerk-Standby-Funktion einzuschalten. Fehlersuche33 DEU anhang TECHNISCHE DATEN ALLGEMEIN Gewicht Haupteinheit 2,6 kg Subwoofer (PS-WK650, PS-WK651) 6,8 kg Abmessungen (B × H × T) Haupteinheit 1010,5 x 54,0 x 87,5 mm Subwoofer (PS-WK650, PS-WK651) 452,0 x 335,0 x 154,0 mm Betriebstemperatur +5 °C bis +35 °C Zulässige Luftfeuchtigkeit 10 % bis 75 % VERSTÄRKER Nennausgangsleistung Haupteinheit 30W x 6, 6 OHM, THD ≦10% Subwoofer (PS-WK650, PS-WK651)

• Das Design, die Technischen Daten und der Appbildschirm können ohne vorherige Ankündigung geändert werden.

• Nominelle Spezifikation - Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor. - Gewicht und Abmessungen können von den Angaben abweichen. - Informationen bezüglich der Netzspannung und Stromaufnahme könne Sie dem Typenschild am Gerät entnehmen. a Achtung : Das Gerät startet automatisch neu, wenn Sie Wi-Fi/Ethernet ein- oder ausschalten. Leistungsaufnahme im Standby-Betrieb (W) (Bei alle Netzwerk-Ports auf „ON“) 2,8W Wi-Fi/Ethernet Port Deaktivierungsmethode Drücken Sie die Taste Wi-Fi SETUP am Gerät für 30 Sekunden oder die Taste

auf der Soundbar- Fernbedienung länger als 5 Sekunden, um WLAN/Ethernet ein- bzw. auszuschalten. Bluetooth Port Deaktivierungsmethode Drücken Sie die Taste SPK ADD am Gerät für 30 Sekunden oder die Taste

auf der Soundbar-Fernbedienung länger als 5 Sekunden, um Bluetooth ein- bzw. auszuschalten. a Bekanntmachung zu Open Source Lizenzen - Weitere Informationen über bei diesem Gerät eingesetzten Open Source finden Sie auf den Webseiten: http://opensource.samsung.com

Lizenzen - Die Spotify Software ist Gegenstand einer Drittanbieter Lizenz, die Sie unter folgender Adresse finden: www.spotify.com/connect/third-party-licenses. - Weitere Informationen über Spotify Connect finden Sie auf www.spotify.com/connect anhang34 anhang LIZENZ Manufactured under licence from Dolby Laboratories. Dolby, Dolby Audio and the double-D symbol are trademarks of Dolby Laboratories. Pour les brevets DTS, voir http://patents.dts.com. Fabriqué sous licence de DTS Licensing Limited. DTS, le symbole & DTS et le symbole ensemble sont des marques déposées et DTS 2.0 Channel est une marque de commerce de DTS, Inc. © DTS, Inc. Tous droits réservés. Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind in den USA und anderen Ländern Warenzeichen oder eingetragene Warenzeichen der HDMI Licensing LLC. Drahtlos-Modelle (auch die im Frequenzbereich von 5,15-5,35 GHz) Hiermit erklärt Samsung Electronics, dass dieses Gerät mit den wesentlichen Anforderungen und die relevanten Bestimmungen der Richtlinie 1999/5/EC übereinstimmt. Die original Übereinstimmungserklärung finden Sie auf http://www.samsung.com, unter Support > Produktsuche und geben Sie den Produktnamen oder die Artikelnummer ein. Dieses Gerät darf in allen EU-Ländern betrieben werden. Dieses Gerät darf nur in Innenräumen verwendet werden. Drahtlos-Modelle (außer die im Frequenzbereich von 5,15-5,35 GHz) Hiermit erklärt Samsung Electronics, dass dieses Gerät mit den wesentlichen Anforderungen und die relevanten Bestimmungen der Richtlinie 1999/5/EC übereinstimmt. Die original Übereinstimmungserklärung finden Sie auf http://www.samsung.com, unter Support > Produktsuche und geben Sie den Produktnamen oder die Artikelnummer ein. Dieses Gerät darf in allen EU-Ländern betrieben werden.Kontakt zu SAMSUNG WORLD WIDE Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, freuen wir uns über Ihre Kontaktaufnahme mit der Samsung-Kundenbetreuung. [Korrekte Entsorgung der Batterien dieses Produkts] (Gilt für Länder mit Abfalltrennsystemen) Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an, dass die Batterie zu diesem Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der EG-Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können sie der menschlichen Gesundheit bzw. der Umwelt schaden. Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern, indem Sie die Batterien von anderen Abfällen getrennt über Ihr örtliches kostenloses Altbatterie- Rücknahmesystem entsorgen. Korrekte Entsorgung von Altgeräten (Elektroschrott) (Gilt für Länder mit Abfalltrennsystemen) Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät,Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können. Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden. Weitere Informationen zum Engagement von Samsung für die Umwelt und zu produkspezifischen Auflagen wie z. B. REACH finden Sie unter samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html Country Contact Centre
