HWK651 - Kõlar SAMSUNG - Tasuta kasutusjuhend
Leidke seadme juhend tasuta HWK651 SAMSUNG PDF-formaadis.
| Toote tüüp | Heliriba (Soundbar) koos juhtmevaba bassikastiga |
| Bränd | Samsung |
| Mudel | HWK651 |
| Põhiseadme mõõtmed | 1010,5 x 54,0 x 87,5 mm (P x K x S) |
| Põhiseadme kaal | 2,6 kg |
| Bassikasti mõõtmed | 452,0 x 335,0 x 154,0 mm |
| Bassikasti kaal | 6,8 kg |
| Väljundvõimsus kokku | 340 W (30 W x 6 + 160 W bassikast) |
| Toide | 24 V alalisvoolu adapter, vahelduvvoolu toitejuhe |
| Ooterežiimi tarbimine | ≤ 2,8 W (kõik võrgupordid aktiivsed) |
| Helisisendid | 1 x digitaalne optiline (DIGITAL AUDIO IN), 1 x analoog (AUX IN), 1 x HDMI IN, 1 x HDMI OUT (TV-ARC) |
| Juhtmevaba ühenduvus | Bluetooth 2.1 + EDR, Wi-Fi (Samsung Multiroom rakenduse kaudu), TV SoundConnect |
| Helirežiimid | STANDARD, MUSIC, CLEAR VOICE, SPORTS, MOVIE, NIGHT |
| Eriomadused | 2.1 kanaliga ümbritsev heli, dünaamiline juhtimine (DRC), bassi/teravuse/bassikasti taseme reguleerimine, Audio Sync, Anynet+, Auto Power Link, Bluetooth Power On, Network Standby On |
| Ühilduvad rakendused | Samsung Multiroom (iOS ja Android) |
| Seinale paigaldus | Võimalik (kinnitusklambrid kaasas, kruvid ei ole kaasas) |
| Kaasasolevad tarvikud | Pult CR2032 patareiga, 2 toitejuhet, vahelduv-/alalisvoolu adapter, optiline kaabel, seinale kinnitamise juhend, 2 kinnituskruvi, 2 seinaklambrit |
| Hooldus ja puhastamine | Puhastada kuiva ja pehme lapiga. Ärge kasutage kemikaale. Enne puhastamist ühendage vooluvõrgust lahti. |
| Ohutus | Ärge jätke niiskuse ega kuumuse kätte. Hoidke patareisid lastele kättesaamatus kohas. Tormi ajal ühendage vooluvõrgust lahti. |
| Remonditavus | Kasutaja ei saa ühtegi osa ise parandada. Võtke ühendust kvalifitseeritud klienditeenindusega. |
Korduma kippuvad küsimused - HWK651 SAMSUNG
Kasutajate küsimused teemal HWK651 SAMSUNG
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Kõlar PDF-formaadis tasuta! Leidke oma juhend HWK651 - SAMSUNG ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. HWK651 kaubamärgi SAMSUNG.

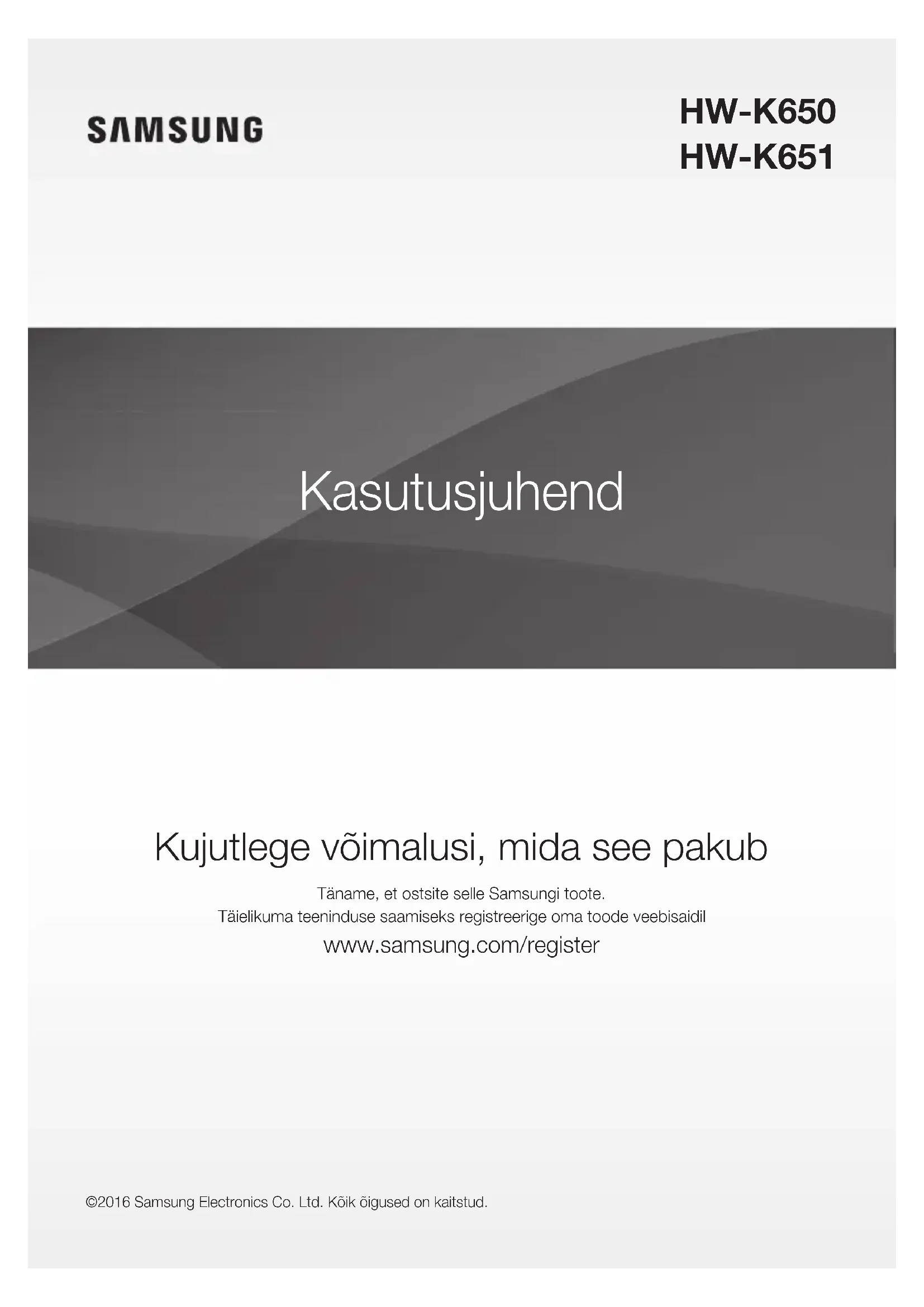

KASUTUSJUHEND HWK651 SAMSUNG
Kujutlege võimalusi, mida see pakub
Täname, et ostsite selle Samsungi toote.
Täielikuma teeninduse saamiseks registreerige oma toode veebisaidil
www.samsung.com/register
OHUTUSALANE TEAVE
Hoiatused
ELEKTRILÖÖGIOHU VÄHENDAMISEKS ÄRGE EEMALDAGE KAANT (EGA TAGAPANEELI).
SEADMES POLE KASUTAJA HOOLDATAVAID OSI. HOOLDAMISEKS PÖÖRDUGE KVALIFITSEERITUD
TEENINDUSTÖÖTAJATE POOLE.
| etteVaatust!Mitte aVada,eLeKtRiLÖÖGioHt | See sümbol näitab, et toote sees on kõrgepinge. Mis tahes kokkupuude mõne selle toote sisemise osaga on ohtlik. | |||
| See sümbol näitab, et kasutamist ja hooldust puudutav oluline lugemismaterjal on selle tootega kaasas. |
 | Il klassi toode: selle sümboliga tähistatud toode ei nõua ohutuks ühendamiseks elektrimaandust. |
 | Vahelduvvoolupinge: selle sümboliga tähistatud nimipinge on vahelduvvoolupinge. |
 | Alalisvoolupinge: selle sümboliga tähistatud nimipinge on alalisvoolupinge. |
 | Ettevaatust, vaadake kasutusjuhendit: see sümbol annab teada, et kasutaja peab täpsemat ohutusteavet vaatama kasutusjuhendist. |
Hoiatus : Tulekahju- või elektrilöögiohu vähendamiseks ei tohi seade kokku puutuda vihmavee ega niiskusega.
etteVaatust! : ELEKTRILÖÖGI VÄLTIMISEKS PANGE PISTIKU LAI HARU TÄIELIKULT LAIA PILUSSE.
- Seade peab alati olema ühendatud kaitsemaandusega vahelduvvoolu pistikupessa.
- Seadme lahtiühendamiseks toiteallikast tuleb pistik elektrikontaktist välja tömmata. Seetõttu peab toitepistik olema alati kergesti juurdepääsetav.
etteVaatust!
- Vältige seadme kokkupuudet veetilkade või -pritsmetega. Ärge pange seadmele vedelikega täidetud anumaid, nt vaase.
- Seadme täielikult väljalülitamiseks peate toitepistiku seinakontaktist välja tömbama. Seetõttu peab toitepistik alati olema kergesti juurdepääsetav.

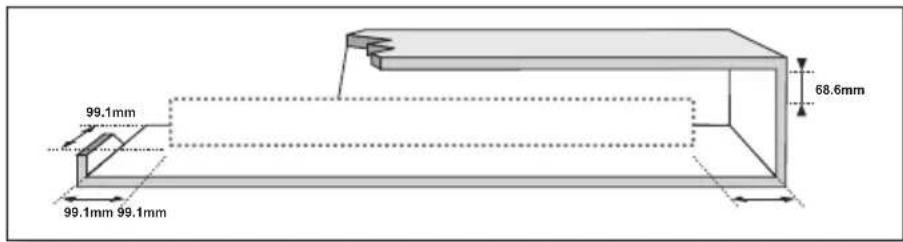

etteVaatusabinõud
Veenduge, et teie maja vahelduvvoolu-toiteallikas vastaks toote tagaküljel asuval identifitseerimiskleebisel toodud toitenõuetele. Paigaldage toode horisontaalselt sobivale alusele (mööbliesemele), jättes ventileerimiseks piisavalt ruumi (7–10 cm). Veenduge, et ventilatsiooniavad poleks kaetud. Ärge asetage seadet võimenditele ega muudele seadmetele, mis võivad muutuda kuumaks. See seade on mõeldud pidevaks kasutamiseks. Seadme täielikult väljalülitamiseks eemaldage vahelduvvoolupistik elektrikontaktist. Eemaldage seade vooluvõrgust, kui te ei kavatse seda pikemat aega kasutada.
Äikesetormi ajal eemaldage vahelduvvoolupistik elektrikontaktist. Äikesest tingitud pingetipud võivad seadet kahjustada.
Kaitske toodet niiskuse (nt lillevaasid) ja liigse kuumuse (nt kolderuum) või seadmete eest, mis loovad tugevaid magnet- või elektrivälju. Seadme rikke korral eemaldage toitekaabel vahelduvvoolu-toiteallikast. Toode ei ole mõeldud tööstuslikuks kasutuseks. See on mõeldud ainult isiklikuks kasutamiseks. Kui toodet on hoitud madalal temperatuuril, võib tekkida kondensatsioon. Kui transpordite seadet talvisel ajal, siis oodake enne kasutamist umbes kaks tundi, kuni seade on saavutanud toatemperatuuri.
Ärge hoidke seadet otsese päikesevalguse käes ega muude soojusallikate lähedal. See võib põhjustada ülekuumenemist ja seadme riket.
Tootega kasutatavad patareid sisaldavad keskkonnale kahjulikke kemikaale. Ärge visake patareisid olmeprügisse. Ärge visake kasutatud patareisid tulle. Ärge laske patareidel lühistuda, ärge võtke neid koost lahti ega laske neil üle kuumeneda. Patarei valesti paigaldamisel tekib plahvatusoht. Asendage ainult sama või samaväärset tüüpi patareiga.
HOIATUS. ÄRGE NEELAKE PATAREID ALLA, KEEMILISE PÖLETUSE OHT.
Tootega kaasas olev kaugjuhtimispult sisaldab nööppatareid. Nööppatarei allaneelamisel vöib see pöhjustada raskeid sisemisi põletusi juba kahe tunniga ja see vöib löppeda surmaga. Hoidke uued ja kasutatud patareid laste käeulatusest eemal. Kui patareipesa ei sulgu korralikult, ärge toodet
kasutage ja hoidke see laste käeulatusest eemal. Kui te arvate, et patarei võib olla alla neelatud või pandud mis tahes kehaossa, pöörduge kiiresti arsti poole.
SISUKORD
2 ALUSTAMINE
2 Ohutusalane teave
5 Mis on kaasas
6 KIRJELDUSED
6 Esikülje / parema külje paneel
7 Tagumine/alumine paneel
8 Kaugjuhtimispult
11 PAIGALDUS
11 Soundbari paigaldamine
11 Seinakinnituse paigaldamine
15 Soundbari eemaldamine seinalt
16 ÜHENDUSED
16 Bassikölari ühendamine
18 Teleriga ühendamine

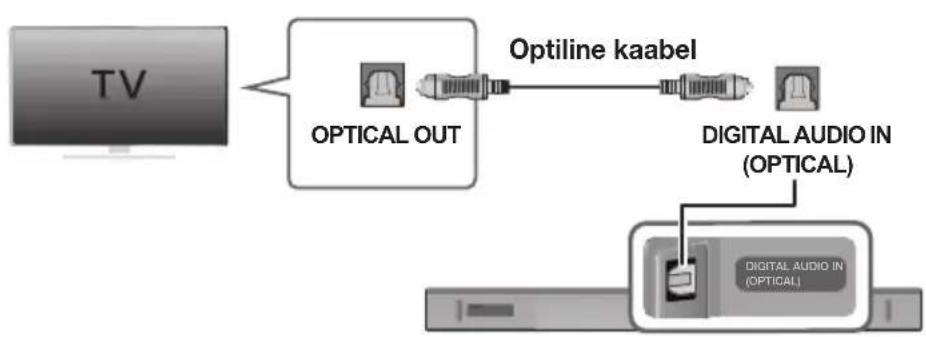

18 Teleri ühendamine digitaalse optilise kaabli abil

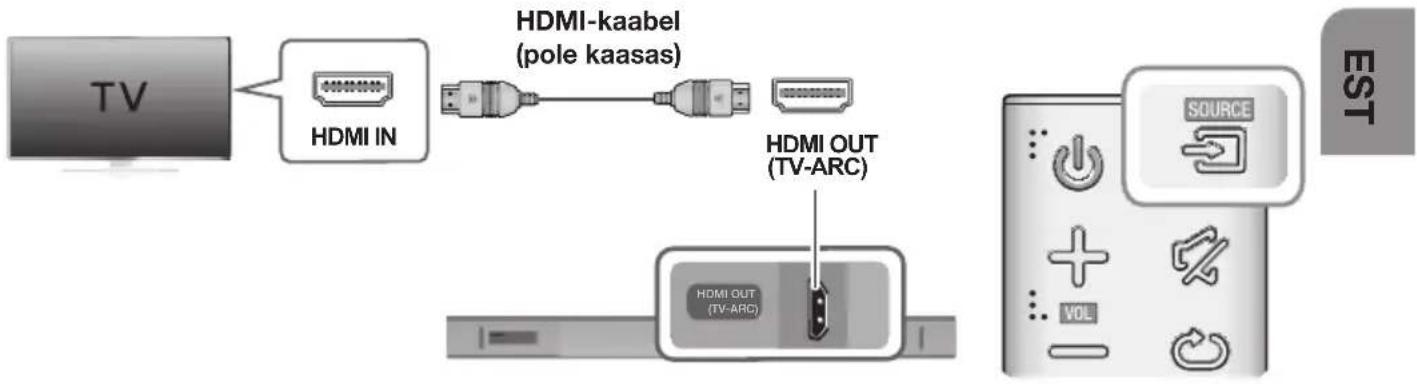

19 Teleriga ühendamine HDMI (digitaalse) kaabli abil

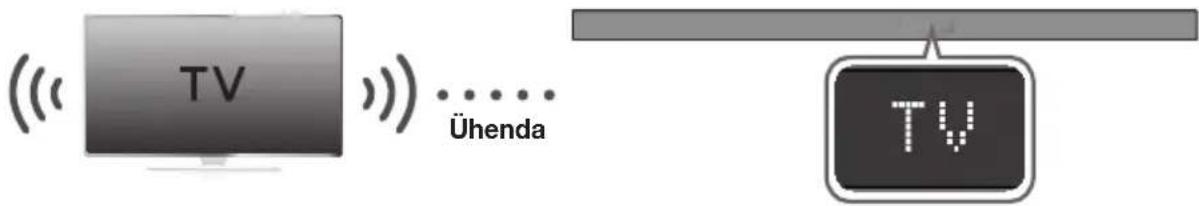

19 TV SoundConnect
21 Ühendamine välisseadmetega

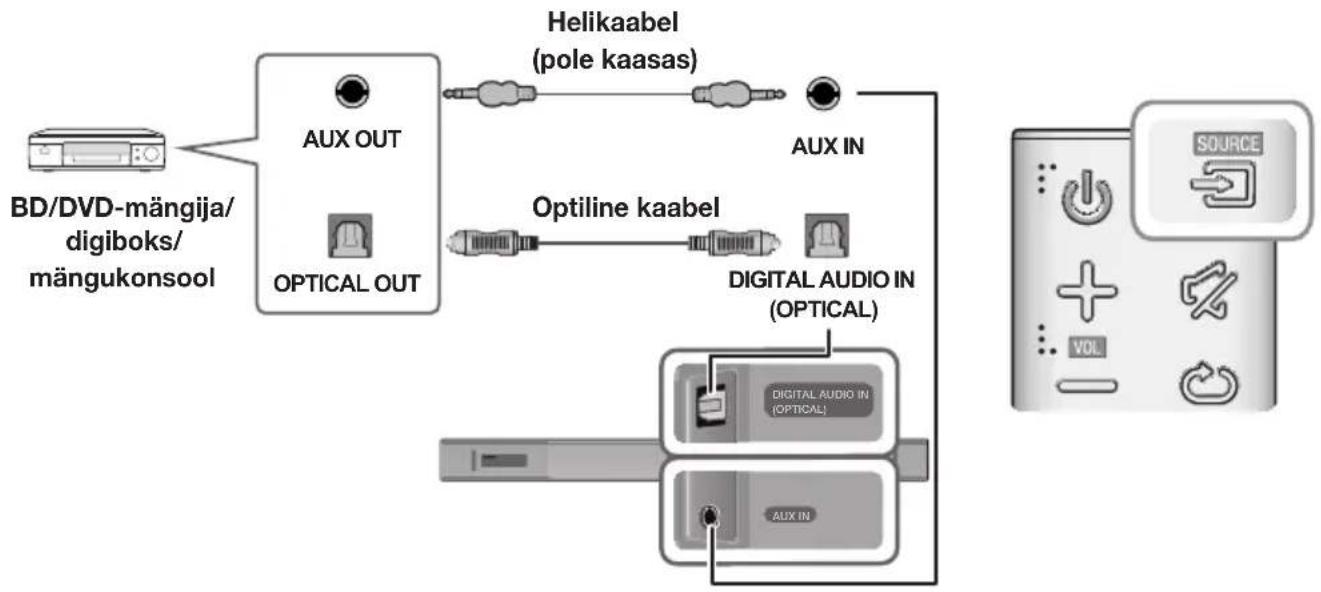

21 Optiline või analooghelikaabel

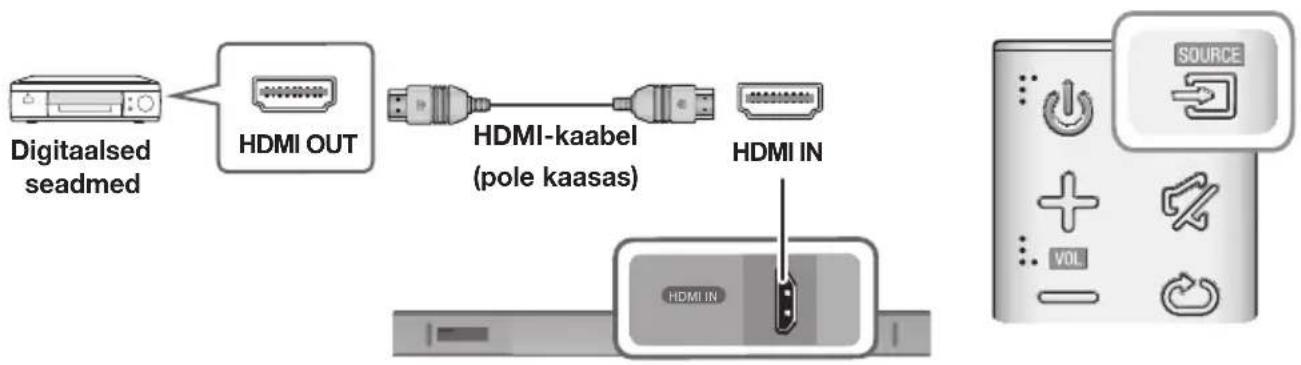

22 HDMI-kaabel
23 FUNKTSIOONID

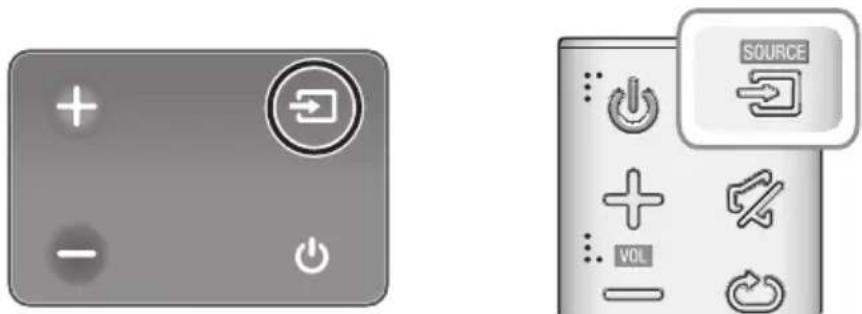

23 Sisendrežiim

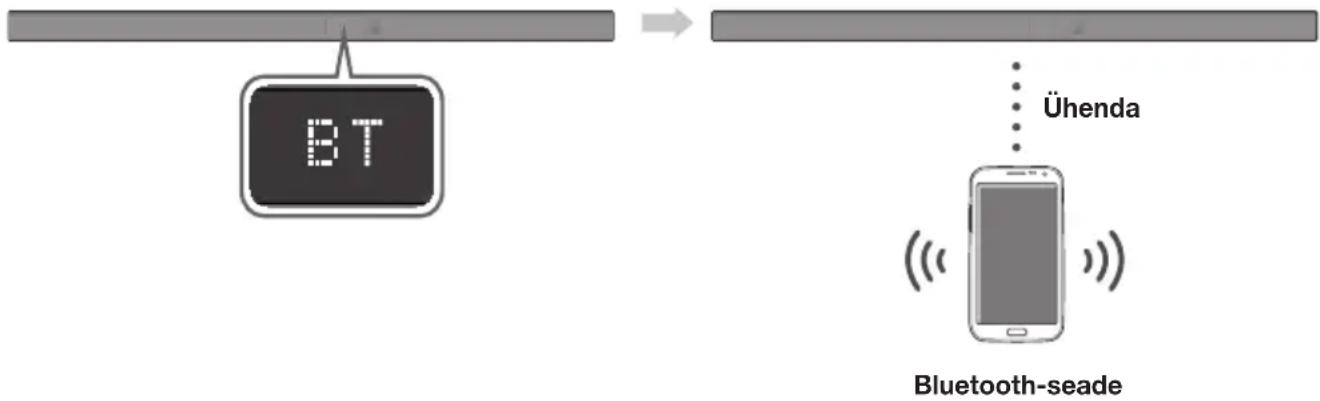

24 Bluetooth

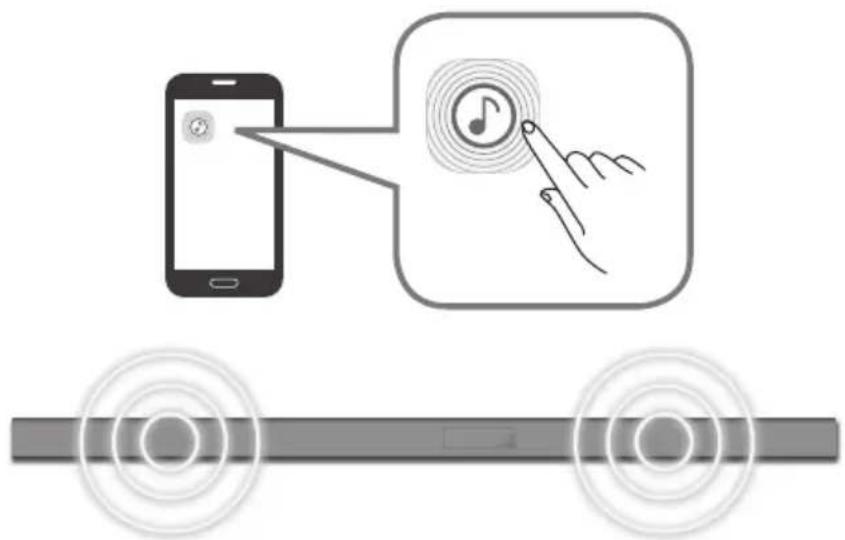

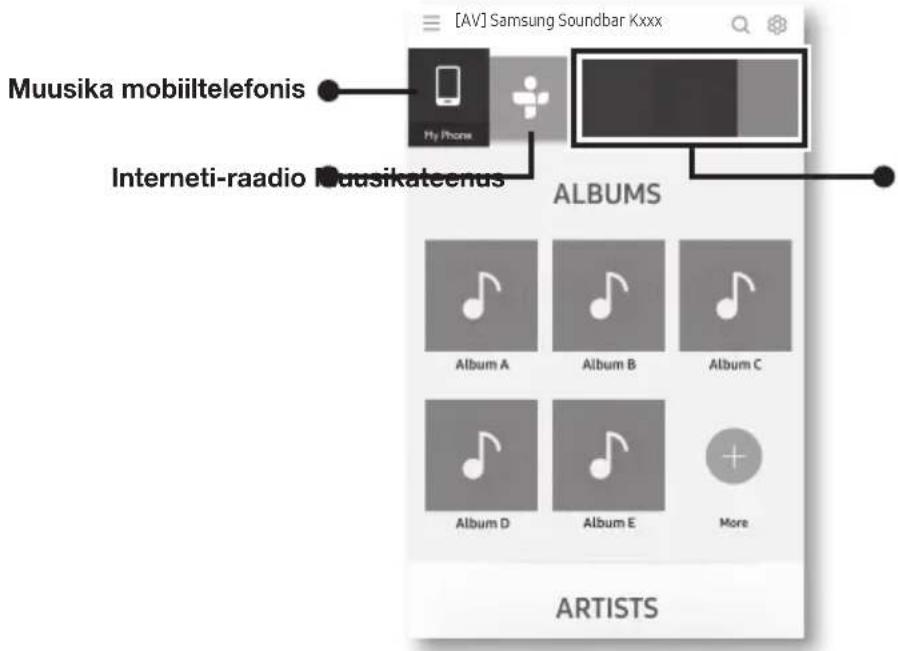

27 Rakenduse Multiroom kasutamine
29 Funktsiooni Network Standby On kasutamine

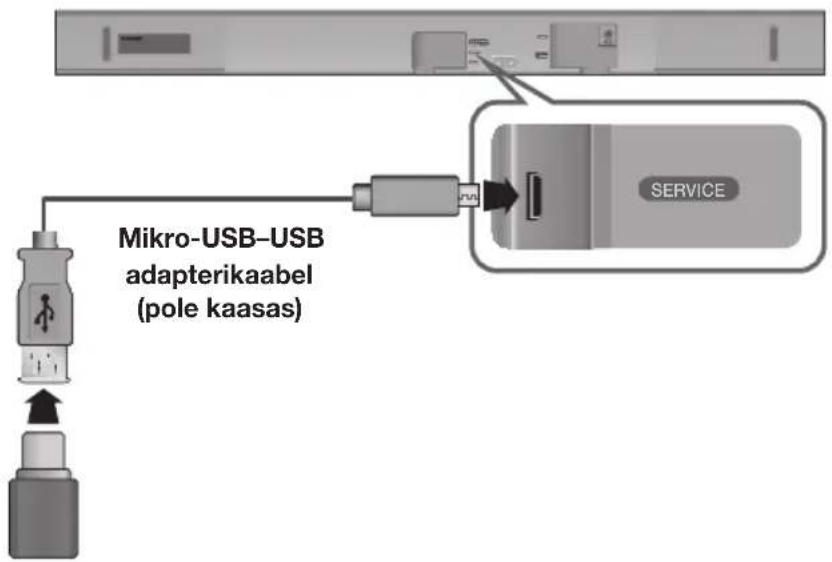

30 Tarkvaravärskendus
32 TÖRKEOTSING
32 Törkeotsing
33 LISA
33 Tehnilised andmed
- Selles kasutusjuhendis toodud pildid ja joonised on vaid viiteks ning võivad toote tegelikust välimusest erineda.
- Rakenduda võivad administratiivtasud, kui (a) kutsute välja tehniku ja tootel ei ole defekti (kasutusjuhendit pole loetud), (b) viite seadme hoolduskeskusse ja tootel ei ole defekti (kasutusjuhendit pole loetud).
- Administratiivtasu antakse teile teada enne tehniku visiiti.
MIS ON KAASAS
ENNE KASUTUSJUHENDI LUGEMIST
Enne kasutusjuhendi lugemist pöörake tähelepanu järgmistele terminitele.
▶ Selles kasutusjuhendis kasutatud ikoonid
| Ikoon Termin Definitsioon | ||
 | Ettevaatust! | Tähistab olukorda, kus funktsioon ei tööta või sätted võivad olla tühistatud. |
 | Märkus | Tähistab nõuandeid või juhiseid lehel, mis aitavad teil funktsiooni kasutada. |
Kontrollige allpool näidatud tarvikute olemasolu.
Kaugjuhtimispult / liitiumaku (3V: CR2032)
Toitejuhe : 2 tk
Vahelduvvoolu-/Alalisvooluadapter
Optiline kaabel
Seinakinnitusjuhik Hoidikkruvi : 2 tk Kruvi : 2 tk
Seinakinnituskronstein L Seinakinnituskronstein R
- Tarvikute välimus vöib veidi erineda ülaltoodud joonistest.
- Mikro-USB-USB adapterit ja HDMI-kaablit müüakse eraldi. Ostmiseks võtke ühendust Samsungi teeninduskeskusega või Samsungi klienditeenindusega.

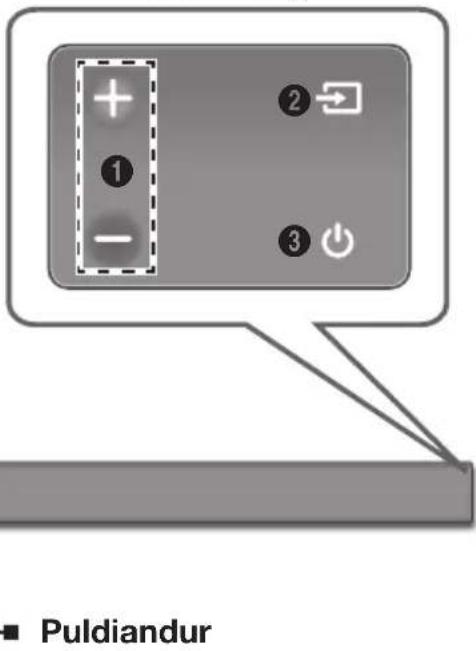

ESIKÜLJE / PAREMA KÜLJE PANEEL
① Nupp + / - (Helitugevus)
Reguleerib helitugevust. Helitugevuse numbriline väärtus kuvatakse esipaneeli ekraanil.
② Nupp (Allika)
③ Nupp (Hoite)
Valib D.IN-, AUX-, HDMI-, BT või TV-sisendi.
- Kui seade on sisse lülitatud, hakkab nuppu, kui seda hoitakse all üle 3 sekundi, toimima nupuna (Vaigista). Nupu (Vaigista) seadistuse tühistamiseks hoidke nuppu uuesti üle 3 sekundi all.
Lülitab toite sisse ja välja.
Parem külg
- Kui ühendate vahelduvvoolu toitejuhtme, hakkab toitenupp tööle 4 kuni 6 sekundi jooksul.
- Kui lülitate seadme sisse, tekib enne heli kölamist 4 kuni 5 sekundi pikkune viivitus.
- Kui soovite nautida ainult Soundbari heli, tuleks teleri kölarid teleri heliseadistusmenüüst välja lülitada. Vt oma teleriga kaasasolevat kasutusjuhendit.

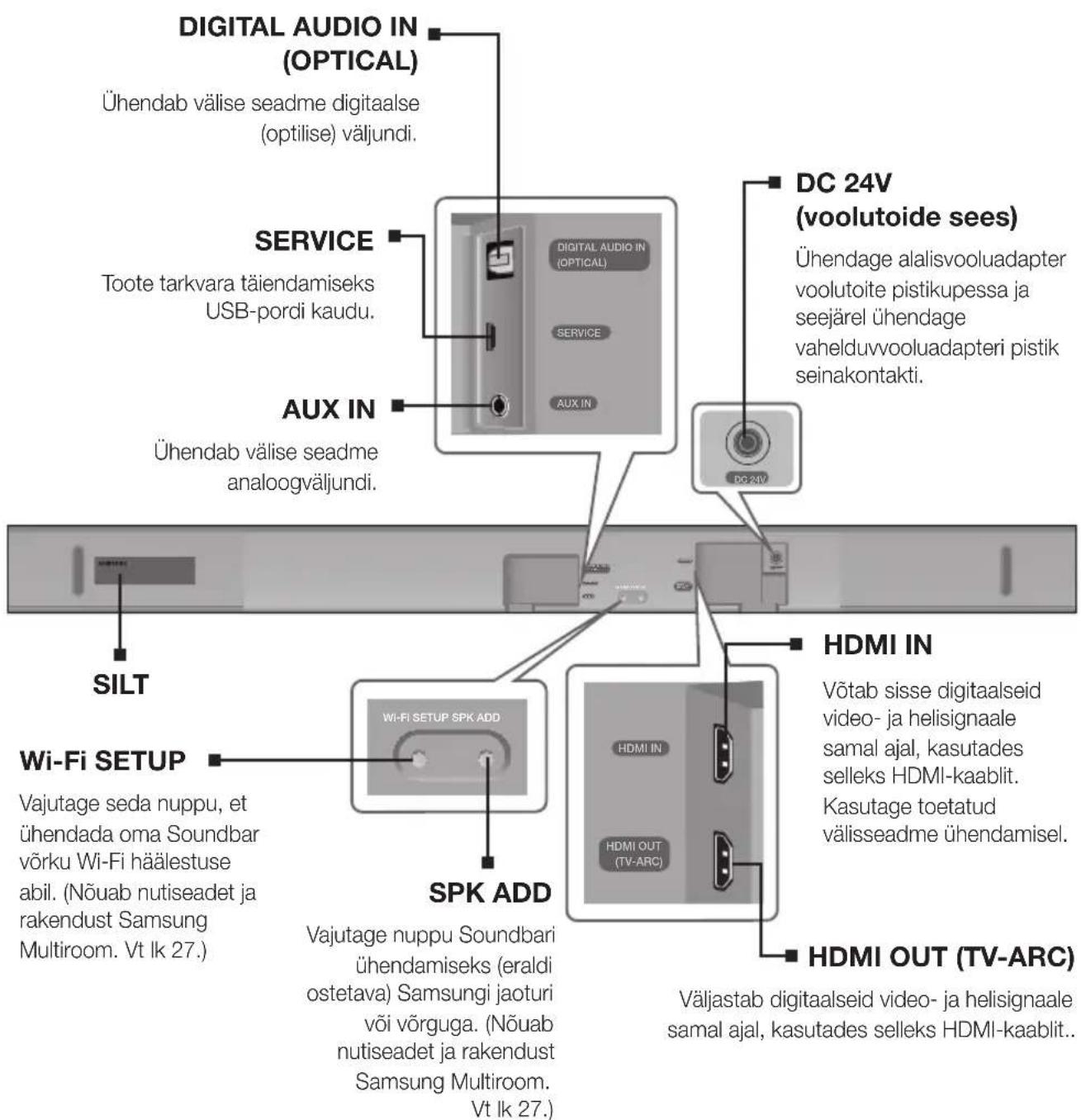

TAGUMINE/ALUMINE PANEEL
- Kui eemaldate vahelduvvoolu adapteri toitekaabli seinakontaktist, tömmake pistik välja. Ärge tömmake kaablit.
- Ärge ühendage seda seadet või muid osi vahelduvvoolu pistikupessa, enne kui kõik ühendused osade vahel on täielikud.
- Veenduge, et vahelduvvoolu-/alalisvooluadapter oleks kindlalt laual või põrandal. Kui panete adapteri nii, et see on rippuvas asendis, vahelduvvoolu-/alalisvoolukaabli sisend ülespoole, võivad adapterisse sattuda vesi või muud võõrkehad ja põhjustada adapteri talitlushäireid.
KAUGJUHTIMISPULT
Vajutage Soundbariga ühendatud allika valimiseks.
Vaigista
Saate helitugevust nupuvajutusega vähendada kuni tasemeni 0. Vajutage uuesti heli taastamiseks eelmisele tasemele.
Korda
Kordamisfunktsiooni saab kasutada ainult siis, kui muusikat taasesitatakse telefonist laulude suvandist või DMS-i kaudu Samsungi rakendusest Multiroom.
OFF - REPEAT: korduva taasesituse tühistamiseks.
TRACK - REPEAT: esitab lugu korduvalt.
ALL - REPEAT: taasesitab köik lood korduvalt.
Liigu edasi
Kui seadmel, millelt esitatakse, on rohkem kui üks fail ning vajutate nuppu ►I, valitakse järgmine fail.
Bluetooth POWER
Funktsiooni Bluetooth POWER On sisse- ja väljalülitamiseks vajutage kaugjuhtimispuldi nuppu Bluetooth POWER. Vt üksikasju Ik 20 ja 25.
((o)) SOUND
Heli ruumiline heli lisab helile sügavust ja ruumikust.
Nupu ((o)) SOUND korduval vajutamisel liigute läbi ruumilise heli sätete:
Funktsiooni Anynet+ sisse- või väljalülitamiseks vajutage ja hoidke nuppu umbes 5 sekundit all.
OFF - ANYNET+, ON - ANYNET+
Funktsioon Anynet+ võimaldab heliriba funktsiooniga Anynet+ ühilduvast Samsung TV-st kaugjuhtida.
heliriba peab olema teleriga ühendatud HDMI-kaabli kaudu.
Funktsiooni Auto Power Link sisse- või väljalülitamiseks vajutage ja hoidke nuppu ◀ umbes 5 sekundit all.
OFF - POWER LINK, ON - POWER LINK
* Auto Power Link
Sünkroniseerib Soundbari optilise pistikupesa kaudu ühendatud optilise allikaga, et see teleri sisselülitamisel automaatselt sisse lülituks. (Vt Ik 18) Funktsioon Auto Power Link on saadaval ainult režiimis D.IN.
SOUND EFFECT
Saate olenevalt materjalist, mida kuulata soovite, valida 6 helirežiimi vahel: STANDARD (Originaalheli), MUSIC, CLEAR VOICE, SPORTS, MOVIE ja NIGHT.
Valige režiim STANDARD, kui soovite nautida algset heli.
\* DRC (Dynamic Range Control)
Võimaldab rakendada Dolby Digitalile dünaamikadiapasooni juhtimise. Vajutage ja hoidke nuppu SOUND EFFECT režiimis STANDBY ligikaudu 5 sekundit all, et DRC-funktsioon (Dynamic Range Control) sisse või välja lülitada.
Toide
Lülitab Soundbari sisse ja välja.
Helitugevus
Reguleerib seadme helitugevust.
Esita/peata
Vajutage nuppu ▶II faili ajutiseks peatamiseks. Vajutage uuesti nuppu ▶II valitud faili esitamiseks.
Liigu tagasi
Kui seadmel, millelt esitate, on üle ühe faili ja vajutate nuppu I◄◄, valitakse eelmine fail.
SOUND CONTROL
Vajutage nuppu valikute TREBLE, BASS, SUBWOOFER LEVEL, või AUDIO
SYNC valimiseks.
Seejärel reguleerige nuppudega ◀, ▶ valiku TREBLE või BASS helitugevust vahemikus -3\~+3 ja valiku SUBWOOFER LEVEL helitugevust alates -12, -6\~+6.
Vajutage ja hoidke all nuppu SOUND CONTROL umbes 5 sekundit, et reguleerida iga sagedusriba heli. 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz ja 10KHz on valitavad ning köiki neist saab reguleerida sätetele vahemikus -6\~+6.
Kui Soundbar on ühendatud digitaalse teleriga ning näib, et heli ei ühti, vajutage video ja heli ühitamiseks nuppu SOUND CONTROL. Kasutage nuppe ◀, ► heli viivituse määramiseks vahemikus 0–300 ms. Telerirežiimis ja BT-režiimis ei pruugi heli sünkroonimise funktsioon olla saadaval.
- Kasutage teleri juhtimiseks teleri kaugjuhtimispulti.
▶Soundbari juhtimine teleri kaugjuhtimispuldi abil
- Vajutage ja hoidke nuppu ((o)) SOUND all kauem kui 5 sekundit, kuni Soundbar on sisse lülitatud.
- Soundbari ekraanil kuvatakse ON - TV REMOTE.
- Valige teleri menüüst teleri kölariks väline kölar.
- Pole saadaval, kui kasutusel on funktsioon TV ARC või režiim HDMI.
- Kõik nupud ei ole saadaval, välja arvatud suvandi VOL +/- ja (Vaigista) nupp selles funktsioonis.
- Telerimenüüd erinevad tootja ja mudeli kaupa. Vaadake lisateabe saamiseks teleri kasutusjuhendit.
• Tootjad, kes seda funktsiooni toetavad:
- VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA
- See funktsioon ei pruugi kaugjuhtimispuldi tootjast olenevalt teie teleri kaugjuhtimispuldiga ühilduda.
- Kui soovite selle funktsiooni välja lülitada, hoidke nupp(o) SOUND all 5 sekundit.
-
Kasutage puldi katte vastupäeva pööramiseks münti, et eemaldada see ülaltoodud joonisel näidatud viisil.
-
Sisestage 3V-liitiumpatarei. Hoidke patarei sisestamisel positiivne (+) poolus pealpool. Pange aku kaas tagasi peale ja joondage märgid „•” kõrvuti, nagu on näidatud ülaltoodud joonisel.
-
Kaane võimalikult kaugele päripäeva keeramiseks kasutage münti, et see paigale kinnitada.
▶ Paigaldamise ettevaatusabinõud
• Paigaldage ainult vertikaalsele seinale.
- Ärge valige paigaldamiseks kõrge temperatuuri või niiskusega kohta või seina, mis ei suuda kanda seadme raskust.
- Kontrollige seina tugevust. Kui sein ei ole seadme kandmiseks piisavalt tugev, tugevdage seina või paigaldage seade teisele seinale, mis suudab seadme raskust kanda.
- Ostke ja kasutage kinnituskruvisid või -ankruid, mis on mõeldud kasutamiseks teie seina materjaliga (kipsplaat, metallplaat, puitsein jne). Võimaluse korral kinnitage tugikruvid tüüblitega.
- Ostke seinakinnituse kruvid, mis sobivad heliriba paigaldamiseks valitud seina paksuse ja tüübiga.
-Läbimõõt: M5
-Pikkus: soovitatavalt vähemalt 35 mm.
- Enne seadme seinale paigaldamist ühendage selle kaablid välisseadmetega.
- Enne seadme paigaldamist veenduge, et see oleks välja lūlitatud ja vooluvõrgust lahutatud. Vastasel juhul võib see põhjustada elektrilöögi.


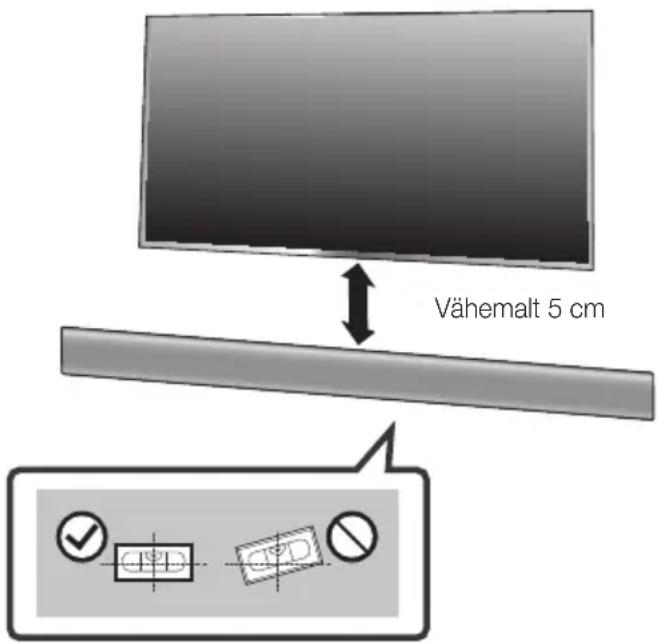

Vähemalt 5 cm- Asetage Seinakinnitusjuhik vastu seinapinda.
• Seinakinnitusjuhik peab olema loodis.
- Kui teler on seinale kinnitatud, paigaldage heliriba vähemalt 5 cm telerist allapoole.


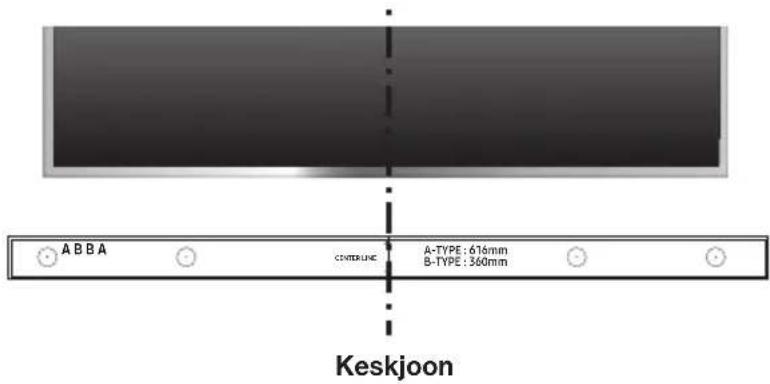

ABBA CENTERLINE A-TYPE : 616mm B-TYPE : 360mm Keskjoon- Joondage pabermalli Keskjoon teleri keskjoonega (kui paigaldate Soundbari teleri alla) ja seejärel kinnitage Seinakinnitusjuhik teibi abil seinale.
- Kui te seda teleri alla ei paigalda, seadke Keskjoon paigalduskoha keskjoonele.


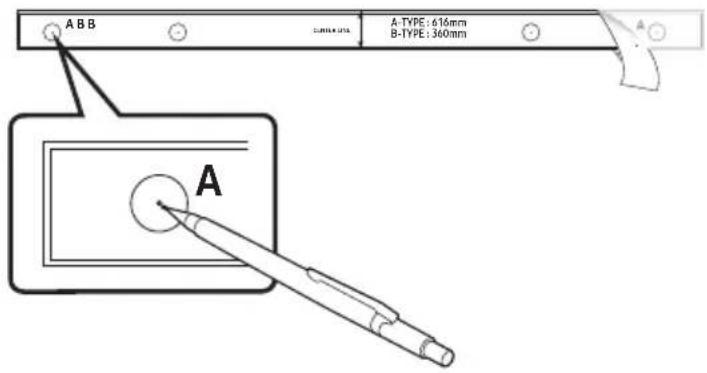

Suruge pastapliatsi või teritatud pliiatsi ots läbi juhiku mõlemas otsas oleva kujutise A-TYPE keskpunkti, et märkida tugikruvide asukoht, seejärel eemaldage Seinakinnitusjuhik.
-
Kasutades sobiva suurusega puuri, puurige kummagi märgistuse kohale seina sisse auk.
- Kui märgistused ei vasta tihvtide asendile, siis kinnitage enne tugikruvide sisestamist aukudesse kindlasti sobivad tüüblid. Tüüblite kasutamisel veenduge, et puuritavad augud oleksid kasutatavate tüüblite jaoks piisavalt suured.
- Lükake kruvi (pole kaasas) läbi iga Hoidikkruvi ja seejärel keerake köik kruvid kindlalt tugikruvi aukudesse.
- Kinnitage Seinakinnituskronsteini L ja R kahe Kruvi (M4 x L12) abil Soundbari põhjale. Täpseks sobitamiseks joondage heliribal olevad nupud klambrites olevate aukudega.

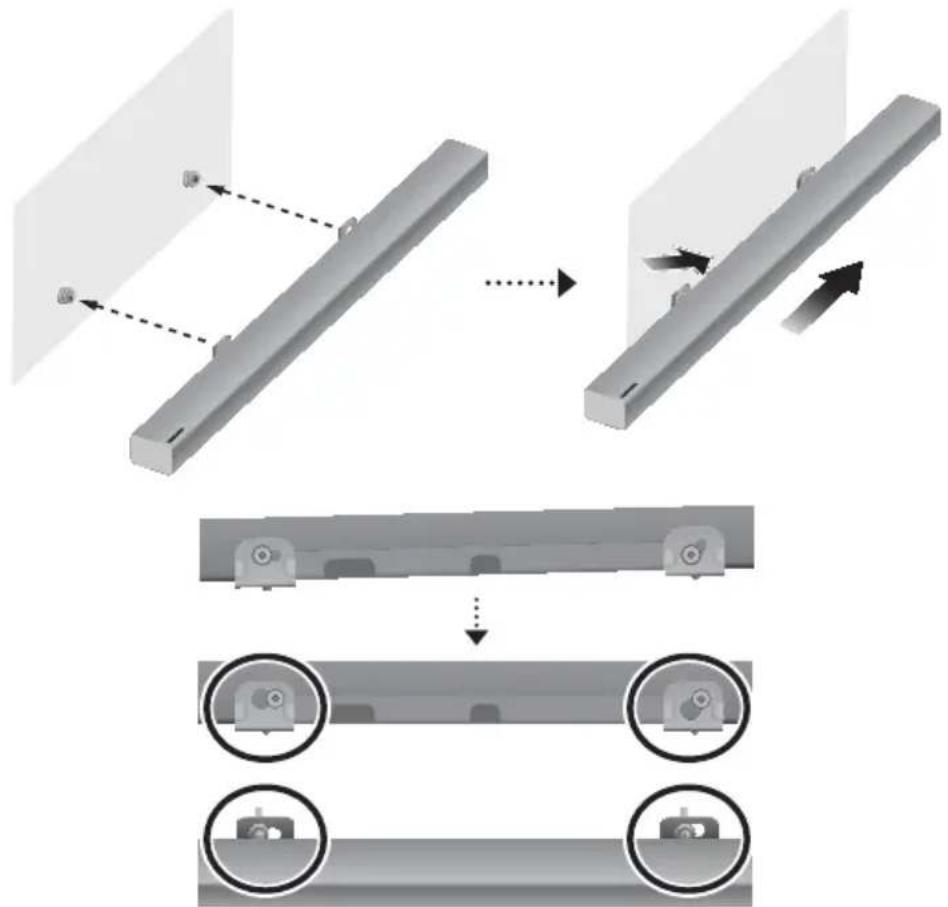

- Kokkupanekul veenduge, et Seinakinnituskronsteini riputusosa oleks tagurpidi.
- Vasak- ja parempoolne kinnitus on erineva kujuga. Paigutage need kindlasti õigesti.

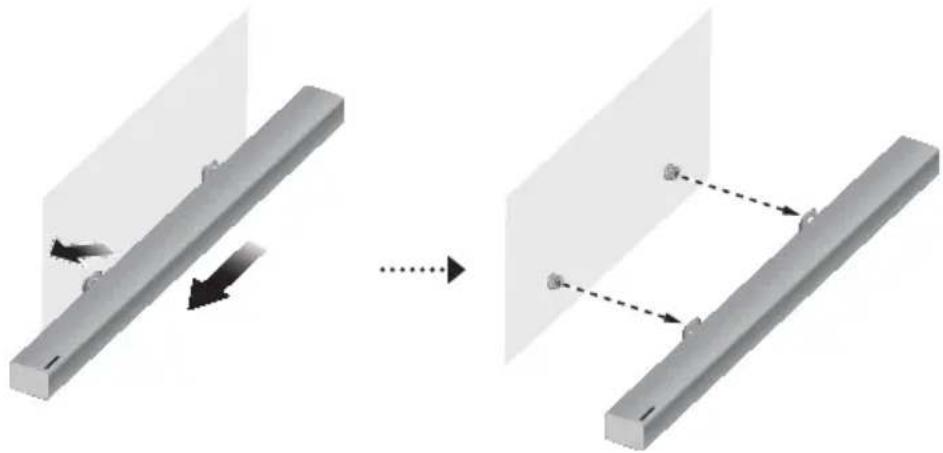

- Soundbari eemaldamiseks seinakinnituselt suruge seda noole suunas ja seejärel tömmake seinalt eemale, nagu on näidatud joonisel.
- Ärge riputage paigaldatud seadmele mingeid esemeid ja vältige selle löömist või mahapillamist.
- Kinnitage seade tugevasti, nii et see ei kukuks maha. Kui seade kukub maha, võib see tekitada vigastusi või seadet kahjustada.
- Kui seade on seinale paigaldatud, siis tagage, et lapsed ei tömbaks ühendusjuhtmeid, kuna selle tagajärjel vöib seade maha kukkuda.
- Seinakinnituse parima jõudluse tagamiseks paigaldage kõlarisüsteem vähemalt 5 cm telerist allapoole, kui teler on paigaldatud seinale.
- Kui te ei paigalda seadet seinale, siis ohutu kasutuse tagamiseks paigutage see kindlale tasasele pinnale, kust see ei saa maha kukkuda.
- Ärge ühendage selle toote või oma teleri toitejuhet seinakontakti, enne kui köik ühendused komponentide vahel on täielikud.
- Enne selle toote teisaldamist või paigaldamist lülitage toide kindlasti välja ja lahutage toitejuhe vooluvõrgust.

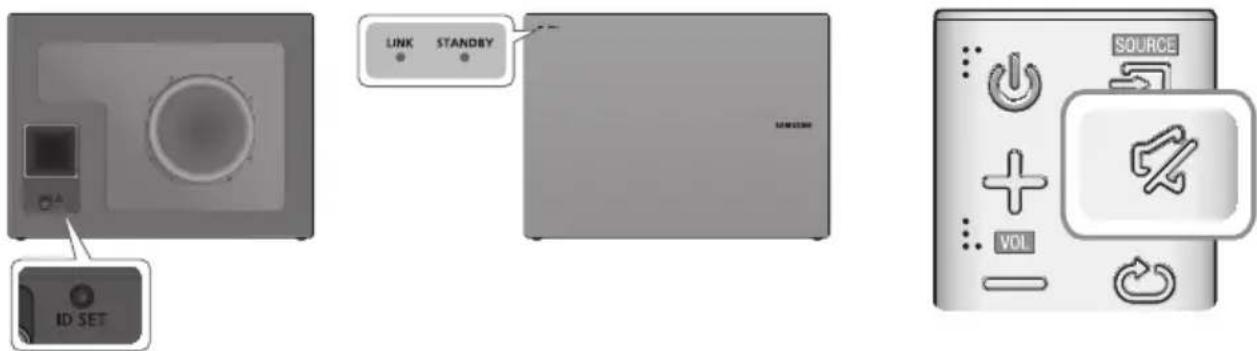

BASSIKÖLARI ÜHENDAMINE
bassiKõLaRi autoMaatne ÜHendaMine
Bassikõlari ühenduse ID on tehases eelseadistatud ning põhiseade ja bassikõlar peaksid sisselülitamisel automaatselt ühenduma (juhtmeta).
- Kui bassikõlar on täielikult ühendatud, lõpetab bassikõlaril olev ühenduse sinine LED-näidik vilkumise ja jääb põlema.
bassiKõLaRi Käsitsi ÜHendaMine
Kui sinine LED-tuli ei lõpeta põhiseadme ja bassikõlari sisselülitamisel vilkumist, seadistage ID, järgides alltoodud etappe.
- Tähtis: enne alustamist pange patarei kaugjuhtimispulti. Vaadake juhtnööre lk 10.
- Sisestage põhiseadme ja bassikõlari toitejuhe vahelduvvoolu seinakontakti.
- Hoidke 5 sekundi vältel bassikölari tagaküljel olevat nuppu id set väikese terava otsaga eseme abil all.
• Näidik STANDBY lülitub välia ja näidik LINK (Ühendus: sinine LED) vilgub kiiresti.
- Kui põhiseade on välja lülitatud (režiimis STANDBY), vajutage ja hoidke kaugjuhtimispuldi nuppu (Vaigista) 5 sekundit all.
- Soundbari ekraanil kuvatakse teade id set.
- Ühenduse löplikuks muutmiseks lülitage põhiseadmel toide sisse, kui bassikõlari sinine LED vilgub.
• Põhiseade ja bassikõlar peaksid nüüd olema ühendatud.
• Bassikõlari näidik LINK (Ühendus: sinine LED) peaks püsivalt põlema, mitte vilkuma.
- Kui näidik LINK ei põle püsivalt siniselt, on ühendamine ebaõnnestunud. Lülitage põhiseade välja ja alustage 2. etapist uuesti.
• Saate juhtmeta bassikõlarist paremat heli nautida, valides heliefekti. (Vt Ik 8)
- Enne toote teisaldamist või paigaldamist lülitage toide kindlasti välja ja lahutage toitejuhe vooluvõrgust.
- Kui põhiseadme toide on sisse lülitatud, on juhtmeta bassikõlar ooterežiimis ja esiküljel vilgub punane LED-tuli STANDBY. (Sinist LED-tuld pole).
- Kui kasutate Soundbari lähedal seadet, mis kasutab Soundbariga sama sagedust (2,4 GHz), võib interferents põhjustada heli katkemist.
- Juhtmevaba signaali maksimaalne edastuskaugus põhiseadme ja juhtmeta bassikõlari vahel on ligikaudu 10 meetrit, kuid võib erineda olenevalt kasutamiskeskkonnast. Kui põhiseadme ja juhtmeta bassikõlari vahel on terasbetoonist või muust metallist sein, ei pruugi süsteem üldse töötada, kuna juhtmeta ühenduse signaal ei läbi metalli.
- Kui põhiseade ei loo juhtmeta ühendust, järgige samme 1–5 eelmisel lehel, et põhiseadme ja juhtmeta bassikõlari vaheline ühendus lähtestada.
- Juhtmeta ühenduse vastuvõtuantenn on juhtmeta bassikõlarisse sisse ehitatud. Hoidke seade eemal veest ja niiskusest.
- Optimaalseks kuulamiseks veenduge, et bassikõlari ümbruses ei oleks takistusi.
LED-MÄRGUTULE OLEK BASSIKÖLARIL
| LED Olek Kirjeldus Eraldusvõime | |||
| Punane Sees | Ooterežiim (Soundbari põhiseade on väljalülitatud) | Kontrollige Soundbari põhiseadme toiteallikat | |
| Ühendamine ebaõnnestus | Ühendage uuesti (käsitsi ühendamiseks kasutage viitena kasutusjuhendis olevaid juhiseid) | ||
| Sinine | Sees | Edukalt ühendatud (normaalne toimimine) | - |
| Vilgub | Ooterežiim (Soundbari põhiseade on väljalülitatud) | Kontrollige Soundbari põhiseadme toiteallikat | |
| Ühendamine ebaõnnestus | Ühendage uuesti (käsitsi ühendamiseks kasutage viitena kasutusjuhendis olevaid juhiseid) | ||
| Punane ja sinine Vilgub Rike Võtke ühendust teeninduskeskusega. | |||
TELERIGA ÜHENDAMINE
- Tähtis: enne alustamist pange patarei kaugjuhtimispulti. Vaadake juhtnööre lk 10.
TELERI ÜHENDAMINE DIGITAALSE OPTILISE KAABLI ABIL
- Ühendage Soundbar pesa DIGITAL AUDIO IN (OPTICAL) digitaalse optilise kaabli abil teleri pesaga OPTICAL OUT.
- Vajutage Soundbar paremal küljel olevat nuppu → või kaugjuhtimispuldi nuppu SOURCE, et valida režiim D.IN.
▶ Auto Power Link
Kui olete ühendanud põhiseadme teleriga digitaalse optilise kaabli abil, saate seada funktsiooni Auto Power olekusse ON (Sees), et teleri sisselülitamisel lülituks Soundbar automaatselt sisse.
- Ühendage Soundbar ja teler digitaalse optilise kaabli abil.
- Vajutage põhiseadme paremal küljel olevat nuppu → või kaugjuhtimispuldi nuppu SOURCE, et valida režiim D.IN.
- Hhoidke kaugjuhtimispuldil nuppu ◀ 5 sekundit all, et lülitada Auto Power Link sisse või välja.
• Auto Power Link on vaikimisi sisse lülitatud.
- Olenevalt ühendatud seadmest ei pruugi Auto Power Link toimida.
TELERIGA ÜHENDAMINE HDMI (DIGITAALSE) KAABLI ABIL
- Ühendage HDMI-kaabel (pole kaasas) pesast HDMI OUT (TV-ARC) toote tagaküljel teleri pesasse HDMI IN.
- Vajutage Soundbar paremal küljel olevat nuppu → või kaugjuhtimispuldi nuppu SOURCE, et valida režiim D.IN.
- HDMI on liides, mis võimaldab video- ja heliandmete digitaalset edastamist vaid ühe liitmiku abil.
- Kui teleril on ARC-port, ühendage HDMI-kaabel porti HDMI IN (ARC).
- Soovitame võimalusel kasutada südamikuta HDMI-kaablit. Kui kasutate südamikuga HDMI-kaablit, valige kaabel, mille läbimõõt on vähem kui 14 mm.
• Anynet+ peab olema sisse lülitatud.
• See funktsioon ei ole saadaval, kui HDMI-kaabel ei toeta ARC-i.
TV SOUNDCONNECT
Saate teleri heli nautida läbi Soundbari, kui see on ühendatud Samsungi teleriga, mis toetab funktsiooni TV SoundConnect.
- Vajutage põhiseadme paremal küljel olevat nuppu → või kaugjuhtimispuldi nuppu SOURCE, et valida režiim TV.
- Telerisse ilmub sönum, milles küsitakse, kas soovite lubada funktsiooni TV SoundConnect.
- Teleri ja Soundbari ühendamise lõpuleviimiseks valige teleri kaugjuhtimispuldi abil
.
- Kui TV SoundConnecti ühendustoiming nurjub, minge teleri helimenüüs jaotisse SoundConnect, valige suvand Uue seadme lisamine ja seadke funktsioon Uue seadme lisamine olekusse SEES. Seejärel proovige uuesti.
- Soundbari telerirežiimilt teise režiimi lülitamisel seiskub TV SoundConnect automaatselt.
- Soundbari ühendamiseks teise teleriga tuleb olemasolev ühendus katkestada.
- Olemasoleva ühenduse lõpetamiseks vajutage ja hoidke kaugjuhtimispuldi nuppu ▶II 5 sekundit all või lülituge teisele režiimile. Teise teleriga ühenduse loomiseks järgige ülaltoodud etappe 1 kuni 4.
- Funktsiooni TV SoundConnect (SoundShare) toetavad möned Samsungi telerid, mis on turule tulnud aastal 2012 või hiljem. Enne alustamist kontrollige, kas teie teler toetab funktsiooni TV SoundConnect (SoundShare). (Lisateabe saamiseks vaadake teleri kasutusjuhendit.).
- Kui teie Samsungi teler tuli turule enne aastat 2014, kontrollige SoundShare'i häälestusmenüüd.
- Kui vahemaa teleri ja Soundbari vahel ületab 10 meetrit, ei pruugi ühendus olla stabilne ja heli võib olla katkendlik. Kui see juhtub, paigutage teler või Soundbar teise kohta, et nad oleksid tööks sobivas vahemikus, ja looge uuesti TV SoundConnecti ühendus.
• TV SoundConnecti toimimisvahemikud.
-Soovitatav paarisühenduse vahemik: kuni 2 meetrit.
-Soovitatav töövahemik: kuni 10 meetrit. - Nupud Esita/peata, Järgmine ja Eelmine Soundbaril või Soundbari kaugjuhtimispuldil ei juhi telerit.
▶Funktsiooni Bluetooth POWER On kasutamine
Funktsioon Bluetooth POWER On on saadaval, kui olete Soundbari edukalt ühendanud ühilduva teleriga, kasutades TV SoundConnecti. Kui funktsioon Bluetooth POWER On on sisse lülitatud, lülitub teleri sisse- või väljalülitamisel ka Soundbari toide sisse või välja.
- Ühendage teler Soundbariga, kasutades funktsiooni TV SoundConnect.
- Vajutage Soundbari kaugjuhtimispuldil nuppu Bluetooth POWER. Soundbari ekraanil kuvatakse teade ON - BLUETOOTH POWER.
- ON - BLUETOOTH POWER : Soundbar lülitub teleri sisse- või väljalülitamisel sisse või välja.
- OFF - BLUETOOTH POWER : Soundbar lülitub välja ainult teleri väljalülitamisel.
- Seda funktsiooni toetab mõni Samsungi teler, mis on välja lastud alates 2013. aastast.
ÜHENDAMINE VÄLISSEADMETEGA
OPTILINE VÕI ANALOOGHELIKAABEL
See seade on varustatud ühe digitaalse optilise sisendi pesa ja ühe analoogheli (AUX) sisendi pesaga, mis annab teile välisseadmetega ühenduse loomiseks kaks võimalust.
▶ AUX-kaabel
-
Ühendage põhiseadme pesa AUX IN helikaabli abil allikaseadme pesaga AUDIO OUT.
-
Vajutage Soundbar paremal küljel olevat nuppu → või kaugjuhtimispuldi nuppu SOURCE, et valida režiim AUX.
▶ Optiline kaabel
-
Ühendage põhiseadme pesa DIGITAL AUDIO IN (OPTICAL) digitaalse optilise kaabli abil allikaseadme pesaga OPTICAL OUT.
-
Vajutage Soundbar paremal küljel olevat nuppu → või kaugjuhtimispuldi nuppu SOURCE, et valida režiim D.IN.
HDMI-KAABEL
HDMI on standardne digitaalne liides telerite, projektorite, DVD-mängijate, Blu-ray-mängijate, digibokside jms ühendamiseks. HDMI takistab signaali halvenemist analoogiks teisendamise töttu ning säilitab algse digitaalse allika video ja heli kvaliteedi.
- Ühendage toote tagaküljel olev pesa HDMI IN HDMI-kaabli (pole kaasas) abil digitaalseadme pesaga HDMI OUT.
- Vajutage Soundbar paremal küljel olevat nuppu → või kaugjuhtimispuldi nuppu SOURCE, et valida režiim HDMI.
SISENDREŽIIM
Vajutage põhiseadme paremal küljel olevat nuppu → või kaugjuhtimispuldi nuppu SOURCE, et valida soovitud režiim.
Heliriba parempoolne ots
| Sisendrežiim Kuva | |
| Optiline digitaalne sisendARC (HDMI OUT) sisend | D.IN |
| AUX-sisend | AUX |
| HDMI-sisend | HDMI |
| BLUETOOTH-režiim | BT |
| TV SoundConnect | TV |
Seade lülitub automaatselt välja järgmistes olukordades.
• D.IN/HDMI/BT/TV -režiimis
-Kui AUX-kaabel on 5 minutit lahti ühendatud.
- Kui ajal, mil AUX-kaabel on ühendatud, puudub võtmesisend 8 tunni vältel. (Funktsiooni Auto Power Down saab ainult sellisel juhul välja lülitada.)
Funktsiooni Auto Power Down välja lülitamiseks režiimis AUX vajutage nuppu ▶II ja hoidke seda 5 sekundit all. ON - AUTO POWER DOWN / OFF - AUTO POWER DOWN ilmub ekraanile.
BLUETOOTH
Saate ühendada Soundbariga Bluetooth-seadme ja nautida stereoheliga muusikat ilma ühegi juhtmetal!
SOUNDBARI ÜHENDAMISEKS BLUETOOTH-SEADMEGA
Kontrollige, kas Bluetooth-seade toetab Bluetooth-iga ühilduva stereo-peakomplekti funktsiooni.
- Näete sönumit BT READY Soundbari eesmisel ekraanil.
- Valige ühendatava Bluetooth-seadme Bluetoothi menüü. (Vt Bluetooth-seadme kasutusjuhendit.)
-
Valige nimekirjast „[AV] Samsung Soundbar Kxxx”.
-
Kui Soundbar on Bluetooth-seadmega ühendatud, kuvab see [Bluetooth-seadme nime] → BT eesmisel ekraanil.
- Seadme nime saab kuvada ainult inglise keeles. Kui nimi pole inglise keeles, kuvatakse allkriips „_”.
-
Kui Bluetooth-seadme paarisühendus Soundbariga ebaönnestus, kustutage eelmine Bluetooth-seadme leitud „[AV] Samsung Soundbar Kxxx” ja laske seadmel uuesti Soundbari otsida.
-
Muusika esitamine ühendatud seadmelt.
-
Saate ühendatud Bluetooth-seadmel mängivat muusikat kuulata Soundbari vahendusel.
- Režiimis BT ei ole funktsioonid Esita / Peata / Järgmine / Eelmine saadaval. Need funktsioonid on siiski saadaval Bluetooth-seadmetel, mis toetavad AVRCP-d.
- Kui teilt küsitakse Bluetooth-seadmega ühendamisel PIN-koodi, sisestage <0000>.
- Korraga saab paarisühenduse luua ainult ühe Bluetooth-seadmega.
- Bluetooth-ühendus löpetatakse, kui lülitate Soundbari välja.
- Soundbar ei pruugi Bluetoothi otsingut või ühendust õigesti teha järgmistel tingimustel.
-Soundbari ümber on tugev elektriväli.
-Soundbariga on samal ajal paarisühenduses mitu Bluetooth-seadet.
- Bluetooth-seade on välja lülitatud, ei ole paigas või ei toimi õigesti.
- Pange tähele, et sellised seadmed, nagu mikrolaineahjud, juhtmeta LAN-adapterid, päevavalguslambid ja gaasiahjud, kasutavad sama sagedusvahemikku kui Bluetooth-seade, mistõttu võib esineda elektrilist interferentsi.
• Soundbar toetab SBC-andmeid (44,1 kHz, 48 kHz). - Ühendage ainult Bluetooth-seadmega, mis toetab funktsiooni A2DP (AV).
- Soundbari ei saa ühendada Bluetooth-seadmega, mis toetab ainult funktsiooni HF (Vabad käed).
- Kui olete Soundbari ja Bluetooth-seadme vahel paarisühenduse loonud, valides „[AV] Samsung Soundbar Kxxx” seadme skannitud seadmete loendist, lülitub Soundbar automaatselt režiimi BT.
- Saadaval ainult siis, kui Soundbar on Bluetooth-seadmega paarisühendatud seadmete loendis. (Bluetooth-seade ja Soundbar peavad olema vähemalt üks kord varem paarisühenduses olnud.)
- Soundbar kuvatakse Bluetooth-seadmega otsitud seadmete loendis ainult juhul, kui Soundbar näitab BT READY.
- Režiimis TV SoundConnect ei saa Soundbari paarisühendada teise Bluetooth-seadmega.
BLUETOOTH POWER ON (BLUETOOTH POWER)
Kui varem seotud Bluetooth-seade püüab Soundbar ühendust luua, kui funktsioon Bluetooth POWER On on sisse lülitatud ja Soundbar välja lülitatud, lülitub Soundbar automaatselt sisse.
- Vajutage kaugjuhtimispuldi nuppu Bluetooth POWER, kui Soundbar on sisse lülitatud.
- Soundbar ekraanil kuvatakse teade ON - BLUETOOTH POWER.
BLUETOOTH-SEADME LAHTIÜHENDAMISEKS SOUNDBARIST
Bluetooth-seadme saab Soundbarist lahti ühendada. Juhtnööre vt Bluetooth-seadme kasutusjuhendist.
- Ühendus Soundbariga katkestatakse.
- Kui Soundbari ühendus Bluetooth-seadmega katkestatakse, kuvab Soundbar esiekraanil BT DISCONNECTED.
SOUNDBARI LAHTIÜHENDAMISEKS BLUETOOTH-SEADMEST
Vajutage kaugjuhtimispuldi nuppu SOURCE või toote paremal küljel olevat nuppu →, et lülituda režiimilt BT mõnele muule režiimile või lülitada Soundbar välja.
- Ühendatud Bluetooth-seade ootab teatud aja jooksul Soundbarilt vastust, enne kui katkestab ühenduse. (Lahtiühendamise aeg võib olla erinev olenevalt Bluetooth-seadmest)
- Bluetooth-ühenduse režiimis, Bluetooth-ühendus katkeb, kui kaugus Soundbari ja Bluetooth-seadme vahel ületab 10 meetrit.
- Soundbar lülitub automaatselt välja pärast 5 minutit olekus Valmis.
▶Lisateavet bluetoothi kohta
Bluetooth on tehnoloogia, mis võimaldab Bluetoothiga ühilduvaid seadmeid hõlpsasti omavahel ühendada lühikese juhtmeta ühenduse kaudu.
- Bluetooth-seade võib põhjustada müra või talitlushäireid, olenevalt kasutusest, kui:
- osa teie kehast on kokkupuutes Bluetooth-seadme või Soundbari vastuvõtmis-/edastussüsteemiga.
- seade puutub kokku elektrilise muutlikkusega, mis on põhjustatud seina, nurga või kabinetiosa takistustest.
- see puutub kokku elektrilise interferentsiga sama sagedust kasutavatest seadmetest, sh meditsiiniseadmetest, mikrolaineahjudest ja juhtmeta LAN-idest.
- Ühendage Soundbar Bluetooth-seadmega, kui seadmed on lähestikku.
- Mida kaugemal Soundbar Ja Bluetooth-seade üksteisest on, seda halvemaks muutub kvaliteet. Kui kaugus ületab Bluetoothi töövahemiku, siis ühendus katkeb.
- Halva leviga piirkondades ei pruugi Bluetooth-ühendus õigesti toimida.
- Bluetooth-ühendus töötab vaid siis, kui see on seadme lähedal. Ühendus katkeb automaatselt, kui Bluetooth seade ühenduseks sobivast vahemikust väljas. Isegi piisavalt väikese vahemaa korral võib heli kvaliteet halveneda takistuste, nt seinte või uste tõttu.
- See juhtmeta seade võib põhjustada töötamise ajal elektromagnetilisi häireid.
RAKENDUSE MULTIROOM KASUTAMINE
Rakendus Samsung Multiroom võimaldab ühendada Soundbari nutiseadme, võrgu ja Internetiga. Kui Soundbar on ühendatud nutiseadmega, millesse on installitud rakendus Multiroom, saate ka Soundbari ja mitu Samsung Multiroomi seadet omavahel juhtmeta ühendada ning nende kaudu heli esitada.
ENNE ALUSTAMIST

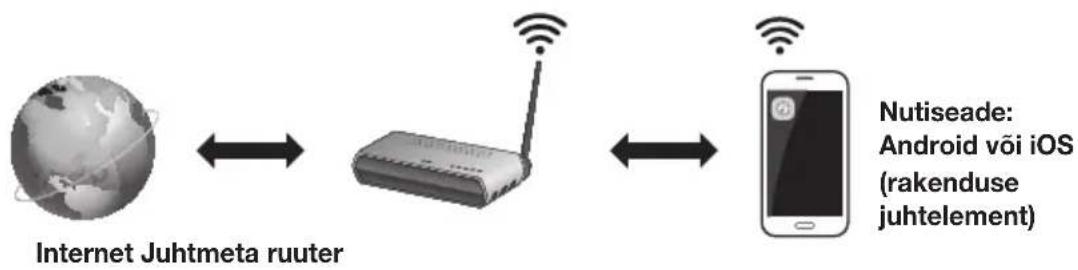

▶Side põhitõed
Nõuded
- Juhtmeta ruuter ja nutiseade.
- Juhtmeta ruuter peab olema Internetiga ühendatud.
- Nutiseade olema Wi-Fi-ühenduse abil ruuteriga ühendatud.
RAKENDUSE SAMSUNG MULTIROOM INSTALLIMINE
Soundbari kasutamiseks rakendusega Samsung Multiroom peate rakenduse Samsung Multiroom oma nutiseadmesse alla laadima ja installima. Saate rakenduse alla laadida Google Playst või App Store'ist. Kui rakendus Samsung Multiroom on installitud, saate esitada Soundbaril nutiseadmesse talletatud, muudes ühendatud seadmetes asuvat, muude sisupakkujate pakutavat või Interneti-raadiojaamade kaudu voogesitatavat muusikat.
▶Android või iOS
Laadige rakendus Samsung Multiroom Google Playst või App Store'ist oma nutiseadmesse.
* Päring: Samsung Multiroom
või
▶Rakenduse Samsung Multiroom käivitamine
Rakenduse Samsung Multiroom käivitamiseks koputage oma nutiseadmes rakenduse ikooni.
Nutiseadmes valige rakendus Samsung Multiroom. Järgige juhtnööre oma nutiseadme ekraanil.
Rakendusega Samsung Multiroom saate kasutada järgmisi funktsioone.
- Saate nautida oma mobiiltelefoni salvestatud muusikafaile, erinevaid muusikaallikaid ja Interneti-raadiot.
Funktsioon Network Standby On muutub kättesaadavaks, kui nutiseadme ja Soundbari vahel on loodud toimiv juhtmeta ühendus. See funktsioon lülitab Soundbari automaatselt sisse, kui nutiseade proovib Soundbariga Bluetoothi või Wi-Fi abil ühendust saada. Kui lülitate Soundbari Bluetooth-ühenduse kaudu sisse, on selle sisendrežiimiks automaatselt BT. Soundbari sisselülitamiseks Wi-Fi kaudu peab teie nutiseadmesse olema installitud rakendus Samsung Multiroom.
- Ühendage nutiseade Soundbariga.
- Lülitage funktsioon Network Standby On sisse, vajutades nuppu ▶▶I Soundbari kaugjuhtimispuldil pikemalt kui 5 sekundit. Saate selle funktsiooni välja lülitada, vajutades nuppu ▶▶I uuesti üle 5 sekundi.
- Network Standby On on saadaval ainult siis, kui Soundbar on nutiseadmega seotud seadmete loendis. (Nutiseade ja Soundbar peavad olema vähemalt üks kord varem seotud.)
- Soundbar kuvatakse nutiseadmega otsitud seadmete loendis ainult juhul, kui Soundbar näitab [BT READY] või [WiFi READY].
- Režiimis TV SoundConnect ei saa Soundbari paarisühendada teise nutiseadmega.
• Kui funktsioon Network Standby On ei toiminud.
- Network Standby On on seatud olekusse väljas. Seadke see olekusse SEES.
- Wi-Fi-ühendus Soundbariga lõpetatakse, kui Soundbari toitejuhe vooluvõrgust eemaldatakse või vool katkeb. Toitekatkestuse korral lülitage Soundbar sisse ja ühendage uuesti.
- Kui Võrgu ooterežiim on seatud olekusse Väljas, siis ei saa Soundbari Bluetooth-ühendusega sisse lülitada.
TARKVARAVÄRSKENDUS
Samsung võib tulevikus pakkuda värskendusi Soundbari süsteemi püsivara jaoks.
Kui värskendust pakutakse, saate püsivara värskendada, ühendades USB-seadme, millele püsivara värskendus on salvestatud, oma Soundbari USB-porti.
Pange tähele, et kui faile on mitu, tuleb need laadida USB-seadmesse ühekaupa ja kasutada püsivara värskendamiseks ühte faili korraga.
Külastage veebisaiti samsung.com või võtke ühendust Samsungi kõnekeskusega, et saada lisateavet värskenduse failide allalaadimise kohta.
▶Värskendamine
- Ühendage mikro-USB-USB adapterikaabel, mille ühes otsas on USB 2.0 mikro-USB-pistik (B-tüüpi) ja teises otsas standardne 2.0 USB-pesa (A-tüüpi), Soundbari mikro-USB-pessa.
- Mikro-USB-USB adapterikaablit müüakse eraldi. Ostmiseks võtke ühendust Samsungi teeninduskeskusega või Samsungi klienditeenindusega.
- Järgige allolevaid samme toote tarkvara allalaadimiseks.
Minge Samsungi kodulehele, mis asub (samsung.com/sec) → otsige mudeli nime – valige klienditoe valik (valiku nimi võib muutuda)
-
Salvestage allalaaditud tarkvara USB-mälupulgale ning valige kausta lahtipakkimiseks "Ekstrakti kausta nimega".
-
Lülitage Soundbar välja ja ühendage tarkvara uuendust sisaldav USB-pulk micro-USB-adapteri kaabli emasporti.
-
Lülitage Soundbar sisse. 3 minuti jooksul kuvatakse UPDATE ja värskendamine algab.
-
Peale värskendamise lõpetamist lülitub Soundbar välja ja uuesti sisse.
▶ Kui teadet UPDATE ei kuvatud
- Lülitage Soundbar välja, ühendage värskendamisfaile sisaldav USB-mäluseade Soundbari USB-porti.
- Lahutage toitejuhe, ühendage see uuesti ja seejärel lülitage Soundbar sisse.
- Sisestage püsivara värskendust sisaldav USB-seade põhiseadme USB-porti.
- Püsivara värskendamine ei pruugi korralikult töötada, kui USB-mäluseadmel leidub helifaile, mida Soundbar toetab.
- Ärge lülitage toidet välja ega eemaldage USB-seadet värskenduste rakendamise ajal. Põhiseade lülitub automaatselt välja pärast püsivara värskendamise lõppu.
- Kui värskendamistoiming on löppenud, lähtestatakse Soundbari kasutajaseadistus. Soovitame teil oma sätted üles kirjutada, et saaksite neid pärast värskendamist hölpsasti taastada. Pange tähele, et püsivara värskendamine lähtestab ka bassikölari ühenduse. Kui bassikölari ühendust ei taastata pärast värskendust automaatselt, vaadake Ik 16. Kui tarkvara värskendus ebaönnestub, kontrollige, et USB-pulk ei oleks vigane.
• Mac OSi kasutajad peaksid USB-vorminguna kasutama MS-DOS (FAT).
- Olenevalt tootjast ei pruugi mõned USB-seadmed olla toetatud.
AUTOMAATNE VÄRSKENDUS
Kui Soundbar on Internetiga ühendatud, otsib see automaatselt uusimat püsivara ja teeb värskendused ka siis, kui on välja lülitatud.
- Soundbar on vaikimisi konfigureeritud automaatset värskendust kasutama.
- Automaatse värskendamise funktsiooni kasutamiseks peab Soundbar olema Internetiga ühendatud.
- Wi-Fi-ühendus Soundbariga löpetatakse, kui selle toitejuhe vooluvörgust eemaldatakse või vool katkeb. Toitekatkestuse korral lülitage Soundbar sisse ja ühendage uuesti.
TÖRKEOTSING
Enne hoolduse taotlemist kontrollige järgmist.
| Seade ei lülitu sisse. | |
| • Kas toitejuhe on ühendatud pistikupessa? | → Ühendage toitepistik vooluvõrku. |
| Mõni funktsioon ei tööta nupu vajutamisel. | |
| • Kas õhus on staatilist elektrit? | → Eemaldage toitejuhe ja ühendage uuesti. |
| Heli ei esitata. | |
| • Kas vaigistusfunktsioon on sisse lülitatud?• Kas helitugevus on seatud miinimumi peale? | → Funktsiooni tühistamiseks vajutage nuppu( Vaigista).→ Reguleerige helitugevust. |
| Kaugjuhtimispult ei tööta. | |
| • Kas patareid on tühjad? | → Vahetage patareid välja. |
| • Kas kaugjuhtimispult on põhiseadmest liiga kaugel? | → Liikuge seadmele lähemale. |
| Funktsiooni TV SoundConnect (Teleri sidumine) rakendamine nurjus. | |
| Kas teie teler toetab funktsiooni TV SoundConnect?Kas teie teleris on püsivara uusim versioon?Kas ühendamisel ilmneb tõrge? | → TV SoundConnecti toetab mõni Samsungi teler, mis on välja lastud alates 2012. aastast. Kontrollige, kas teie teler toetab TV SoundConnecti.→ Värskendage teleri püsivara.→ Võtke ühendust Samsungi kõnekeskusega.→ Lähtestage TV SoundConnect ja ühendage uuesti. TV SoundConnecti ühenduse lähtestamiseks vajutage ja hoidke nuppu ▶II 5 sekundit all. |
| Bassikõlaril olev punane LED-tuli vilgub ja bassikõlarist ei tule heli. | |
| • Bassikõlar ei pruugi olla toote põhiseadmega ühendatud. | → Proovige bassikõlar uuesti ühendada. (Vt Ik 16) |
| Soundbar ei ole Bluetoothi või Multiroom rakendusega sisse lülitatud. | |
| • Kontrollige, kas valik Võrgu ooterežiim on olekus VÄLJAS. | → Kui see on nii, siis ei ole BT ja Wi-Fi funktsioonid väljalülitatud olekus lubatud. Funktsiooni Võrgu ooterežiim sisselülitamiseks vajutage ja hoidke nuppu ▶▶1 5 sekundit all. |
TEHNILISED ANDMED
| ÜLDINE | Mass | Põhiseade | 2,6 kg |
| Bassikõlar(PS-WK650 / PS-WK651) | 6,8 kg | ||
| Mõõtmed(L × K × S) | Põhiseade | 1010,5 x 54,0 x 87,5 mm | |
| Bassikõlar(PS-WK650 / PS-WK651) | 452,0 x 335,0 x 154,0 mm | ||
| Töötemperatuuri vahemik | +5 °C kuni +35 °C | ||
| Õhuniiskuse vahemik | 10% kuni 75% | ||
| VÕIMENDI | Nimiväljundvõimsus | Põhiseade | 30 W x 6, 6 oomi, THD ≤ 10% |
| Bassikõlar(PS-WK650 / PS-WK651) | 160 W, 3 oomi, THD ≤ 10% | ||
* Kujundust, tehnilisi andmeid ja rakenduste kuva võidakse ette teatamata muuta.
* Tehnilised nimiandmed
- Samsung Electronics Co. Ltd jätab endale öiguse muuta tehnilisi andmeid ette teatamata.
-Mass ja möötmed on ligikaudsed.
- Teavet toiteallika ja voolutarbe kohta leiate tootel paiknevalt sildilt.
※ Ettevaatust ! Toode taaskäivitub automaatselt, kui lülitate Wi-Fi või Etherneti sisse/välja.
| Üldine elektritarve puhkerežiimil (W)(kõik võrgupordid on sisse lülitatud) | 2,8 W | |
| Wi-Fi/Ethernet | Pordi inaktiveerimisemeetod | Wi-Fi/Etherneti sisse/välja lülitamiseks hoidke 30 sekundit all tootel olevat nuppu Wi-Fi SETUP või kauem kui 5 sekundit all Soundbari kaugjuhtimispuldil olevat nuppu ►►I. |
| Bluetooth | Pordi inaktiveerimisemeetod | Bluetoothi sisse/välja lülitamiseks hoidke 30 sekundit all tootel olevat nuppu SPK ADD või kauem kui 5 sekundit all Soundbari kaugjuhtimispuldil olevat nuppu ►►I. |
※ Avatud lähtekoodi litsentsi teatis
- Lisateavet selles tootes kasutatud avatud allikate kohta vt veebisaidilt http://opensource.samsung.com
Spotify Litsents
- Spotify Software allub muu osapoole litsentsidele, mille leiate siit:
Teavet DTS-i patentide kohta vt veebisaidilt http://patents.dts.com. Toodetud ettevõtte DTS Licencing Limited litsentsi alusel. DTS, sümbol ning DTS ja sümbol üheskoos on ettevõtte DTS, Inc. registreeritud kaubamärgid ning DTS 2.0 Channel on sama ettevõtte kaubamärk. © DTS, Inc. Köik õigused kaitstud.
HDMI
Mõisted HDMI ja HDMI High-Definition Multimedia Interface ning HDMI logo on ettevõtte HDMI Licencing LLC kaubamärgid või registreeritud kaubamärgid Ameerika Ühendriikides ja muudes riikides.
Traadita mudelid (sealhulgas sagedus 5,15–5,35 GHz)
Käesolevaga teatab Samsung Electronics, et see seade on kooskõlas direktiivi 1999/5/EÜ põhiliste nõuete ja muude asjakohaste sätetega.
Algupärase vastavusdeklaratsiooni leiate veebisaidilt http://www.samsung.com.
Seda seadet võib kasutada kõigis Euroopa Liidu riikides.
Seda seadet võib kasutada ainult siseruumides.
Traadita mudelid (välja arvatud sagedus 5,15–5,35 GHz)
Käesolevaga teatab Samsung Electronics, et see seade on kooskõlas direktiivi 1999/5/EÜ põhiliste nõuete ja muude asjakohaste sätetega.
Algupärase vastavusdeklaratsiooni leiate veebisaidilt http://www.samsung.com.
Seda seadet võib kasutada kõigis Euroopa Liidu riikides.
SAMSUNGIGA ühenduse võtmine KOGU MAAILMAS
Kui teil on Samsungi toodetega seotud küsimusi või kommentaare, võtke ühendust SAMSUNGİ klienditeeninduskeskusega.
| Country | Contact Centre | Web Site |
| ■Europe | ||
| U.K 0330 SAMSUNG (7267864) www.samsung.com/uk/support | ||
| EIRE 0818 7171 | 00 www.samsung.com/ie/support | |
| GERMANY | 0180 6 SAMSUNG bzw.0180 6 7267864*(0,20 €/Anruf aus dem dt. Festnetz, ausdem Mobilfunk max. 0,60 €/Anruf) | www.samsung.com/de/support |
| FRANCE 01 48 63 00 00 www.samsung.com/fr/support | ||
| ITALIA 800-SAMSUNG (800.7267864) www.samsung.com/it/support | ||
| SPAIN 3490217 | 2678 www.samsung.com/es/support | |
| PORTUGAL 808 | 20 7267 www.samsung.com/pt/support | |
| LUXEMBURG 261 | 03 710 | www.samsung.com/be_fr/support |
| NETHERLANDS | 0900-SAMSUNG (0900-7267864)(€ 0,10/Min) | www.samsung.com/nl/support |
| BELGIUM 02-201 | -24-18 | www.samsung.com/be/support(Dutch)www.samsung.com/be_fr/support(French) |
| NORWAY 815 56480 | www.samsung.com/no/support | |
| DENMARK | 70 70 19 70 | www.samsung.com/dk/support |
| FINLAND | 030-6227 515 | www.samsung.com/fi/support |
| SWEDEN | 0771 726 7864 (0771-SAMSUNG) | www.samsung.com/se/support |
| POLAND | 801-172-678* lub +48 22 607-93-33 *(koszt połączenia według taryfy operatora) | www.samsung.com/pl/support |
| HUNGARY | 0680SAMSUNG (0680-726-786)0680PREMIUM (0680-773-648) | www.samsung.com/hu/support |
[Selle toote patareide öige löppkäitlemine]
(Kehtib eraldi jäätmekogumissüsteemidega riikides)
Selline märgistus patareil, kasutusjuhendil või pakendil viitab sellele, et selles tootes sisalduvaid patareisid ei tohi tööea lõpus kasutusest kõrvaldada koos muude olmejäätmetega. Patareil olev keemiliste sümbolite Hg, Cd või Pb märgistus näitab, et patarei elavhõbeda-, kaadmiumi- või pliisisaldus on üle EÜ direktiivis 2006/66 nimetatud etalontaseme.Kui patareisid ei visata nõuetekohaselt ära, võivad need ained kahjustada inimeste tervist või keskkonda.
Loodusvarade kaitsmiseks ja materjalide taaskasutamise soodustamiseks eraldage patareid muudest jäätmetest ning löppkäidelge need kohaliku tasuta patareitagastussüsteemi kaudu.
| Country Contact Centre | Web Site | |
| AUSTRIA | 0800-SAMSUNG (0800-7267864)[Only for Premium HA] 0800-366661[Only for Dealers] 0810-112233 | www.samsung.com/at/support |
| SWITZERLAND | 0800 726 78 64 (0800-SAMSUNG) | www.samsung.com/ch/support(German)www.samsung.com/ch_fr/support(French) |
| CZECH | 800 - SAMSUNG (800-726786) | www.samsung.com/cz/support |
| SLOVAKIA | 0800 - SAMSUNG (0800-726 786) | www.samsung.com/sk/support |
| CROATIA | 072 726 786 www.samsung.com/hr/support | |
| BOSNIA | 055 233 999 www.samsung.com/support | |
| MONTENEGRO | 020 405 888 www.samsung.com/support | |
| SLOVENIA | 080 697 267 (brezplačna številka) www.samsung.com/si | |
| SERBIA | 011 321 6899 www.samsung.com/rs/support | |
| BULGARIA | *3000 Цена в мрежата0800 111 31 , Безплатна телефонна линия | www.samsung.com/bg/support |
| ROMANIA | *8000 (apel in retea)08008-726-78-64 (08008-SAMSUNG)Apel GRATUIT | www.samsung.com/ro/support |
| CYPRUS 8009 | 4000 only from landline, toll free | www.samsung.com/gr/support |
| GREECE | 80111-SAMSUNG (80111 726 7864) onlyfrom land line (+30) 210 6897691 frommobile and land line | |
| LITHUANIA | 8-800-77777 | www.samsung.com/lt/support |
| LATVIA | 8000-7267 | www.samsung.com/lv/support |
| ESTONIA | 800-7267 | www.samsung.com/ee/support |
Selle toote öige löppkäitlemine (Elektri- ja elektrooniliste seadmete jäätmed)
(Kehtib eraldi jäätmekogumissüsteemidega riikides)
Selline märgistus tootel, tarvikutel või kirjanduses viitab sellele, et toodet ja selle elektroonilisi tarvikuid (nt laadijat, peakomplekti, USB-kaablit) ei tohi tööea lõpus kasutusest kõrvaldada koos teiste olmejäätmetega. Selleks et vältida jäätmekäitluse käigus keskkonna või inimeste tervise kahjustamist, eraldage need seadmed muud tüüpi jäätmetest ja suunake need vastutustundlikult ringlusse, et edendada materjalivarude jätkusuutlikku taaskasutust.
Kodukasutajad peavad võtma ühendust kas edasimüüjaga, kellelt nad toote ostsid, või kohaliku omavalitsusega, et saada lisateavet selle kohta, kuhu ja kuidas on võimalik viia seadmed keskkonnahoidlikuks taaskasutuseks.
Ärikasutajad peavad võtma ühendust tarnijaga ja kontrollima ostulepingu tingimusi. Seda toodet ja selle elektroonilisi tarvikuid ei tohi panna muude äritegevuses tekkivate jäätmete hulka.
