| Typ produktu | Zvuková lišta (Soundbar) s bezdrátovým subwooferem |
| Značka | Samsung |
| Model | HWK651 |
| Rozměry hlavní jednotky | 1010,5 x 54,0 x 87,5 mm (Š x V x H) |
| Hmotnost hlavní jednotky | 2,6 kg |
| Rozměry subwooferu | 452,0 x 335,0 x 154,0 mm |
| Hmotnost subwooferu | 6,8 kg |
| Celkový výstupní výkon | 340 W (6 x 30 W + 160 W subwoofer) |
| Napájení | Napájecí adaptér 24 V DC, napájecí kabel AC |
| Spotřeba v pohotovostním režimu | ≤ 2,8 W (všechny síťové porty aktivní) |
| Zvukové vstupy | 1x optický digitální (DIGITAL AUDIO IN), 1x analogový (AUX IN), 1x HDMI IN, 1x HDMI OUT (TV-ARC) |
| Bezdrátová konektivita | Bluetooth 2.1 + EDR, Wi-Fi (přes aplikaci Samsung Multiroom), TV SoundConnect |
| Zvukové režimy | STANDARD, MUSIC, CLEAR VOICE, SPORTS, MOVIE, NIGHT |
| Speciální funkce | Prostorový zvuk 2.1 kanálů, dynamické ovládání (DRC), nastavení basů/výšek/úrovně subwooferu, Audio Sync, Anynet+, Auto Power Link, Bluetooth Power On, Network Standby On |
| Kompatibilní aplikace | Samsung Multiroom (iOS a Android) |
| Montáž na zeď | Možná (součástí je montážní držák, šrouby nejsou součástí) |
| Dodávané příslušenství | Dálkové ovládání s baterií CR2032, 2 napájecí kabely, adaptér AC/DC, optický kabel, průvodce montáží na zeď, 2 montážní šrouby, 2 nástěnné držáky |
| Údržba a čištění | Čistěte suchým měkkým hadříkem. Nepoužívejte chemické prostředky. Před čištěním odpojte. |
| Bezpečnost | Nevystavujte vlhkosti ani teplu. Baterie uchovávejte mimo dosah dětí. Při bouřce odpojte. |
| Opravitelnost | Žádné díly opravitelné uživatelem. Kontaktujte kvalifikovaný servis. |
Často kladené otázky - HWK651 SAMSUNG
Dotazy uživatelů ohledně HWK651 SAMSUNG
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Reproduktor ve formátu PDF zdarma! Najděte svůj návod HWK651 - SAMSUNG a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. HWK651 značky SAMSUNG.
NÁVOD K OBSLUZE HWK651 SAMSUNG
Uživatelská příručka
Představte si své možnosti
Děkujeme vám za zakoupení výrobku Samsung.
Pro získání rozšířeného balíčku služeb, prosím, zaregistrujte svůj výrobek na stránkách
www.samsung.com/register
BEZPEČNOSTNÍ INFORMACE
BezpeČnostní varování
ABYSTE PŘEDEŠLI RIZIKU ÚRAZU ELEKTRICKÝM PROUDEM, NEODNÍMEJTE ZADNÍ KRYT PŘÍSTROJE. UVNITŘ PŘÍSTROJE NEJSOU ŽÁDNÁ SERVISNÍ MÍSTA. OPRAVU SVĚRTE KVALIFIKOVANÉMU SERVISNÍMU TECHNIKOVI.
 |  |  |  | Tento symbol upozorňuje na přítomnost vysokého napětí uvnitř přístroje. Dotýkat se vnitřních součástí přístroje je nebezpečné. |
 | Tento symbol upozorňuje na informace o ovládání a údržbě přístroje obsažené v dokumentaci dodané s tímto přístrojem. |
 | Výrobek třídy II: Tento symbol indikuje, že zařízení nevyžaduje ochranné elektrické uzemnění. |
 | Střídavé napětí (AC): Tento symbol indikuje, že jmenovité napětí označené tímto symbolem je střídavé napětí. |
 | Stejnosměrné napětí (DC): Tento symbol indikuje, že jmenovité napětí označené tímto symbolem je stejnosměrné napětí. |
 | Upozornění, nahlédněte do pokynů k použití: Tento symbol radí uživateli, aby nahlédl do uživatelské příručky, kde najde další informace související s bezpečností. |
varování : Tento přístroj musí být vždy připojen k síťové zásuvce, která je řádně uzemněna.
vÝstraHa: ABYSTE PŘEDEŠLI RIZIKU ÚRAZU ELEKTRICKÝM PROUDEM, ZASUŇTE ŠIROKOU ČÁST VIDLICE SÍŤOVÉ ZÁSTRČKY DO ŠIROKÉHO VÝŘEZU AŽ NA DORAZ.
- Tento přístroj musí být vždy připojen k sít'ové zásuvce, která je řádně uzemněna.
- Pro odpojování přístroje od sítě je třeba odpojit sít'ový napájecí kabel ze sít'ové zástrčky, a z tohoto důvodu musí být tato zástrčka snadno přístupná.
vÝstraHa
- Nevystavujte tento přístroj kapající nebo stříkající vodě. Neumist'ujte na přístroj nádoby naplněné kapalinou, například vázy.
- Pro úplné vypnutí přístroje je nutné vytáhnout napájecí zásuvku ze zástrčky. Napájecí zásuvka proto musí být vždy dobře přístupná.

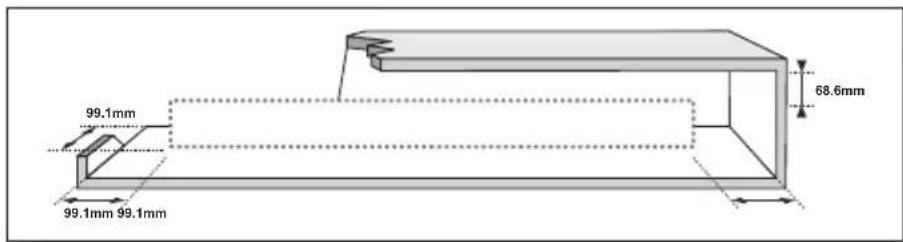

BezpeČnostní opatŘení
Ujistěte se, že zásuvky střídavého proudu ve vašem domě odpovídají údajům na identifikačním štítku umístěném na zadní straně přístroje. Přístroj instalujte ve vodorovné poloze na vhodný podklad (např. nábytek) s dostatečným prostorem okolo pro větrání 7 – 10 cm. Neblokujte ventilační otvory. Neumist'ujte přístroj na zesilovače ani jiná zařízení, která se mohou zahrívat. Přístroj je navržen pro nepřetržité používání. Pro úplné vypnutí přístroje odpojte napájecí zástrčku od zásuvky. Pokud se chystáte přístroj delší dobu nepoužívat, odpojte jej od zásuvky.
Během bouřky odpojte zástrčku napájecího kabelu ze zásuvky elektrorozvodné sítě. Napět'ové špičky způsobené blesky by mohly přístroj poškodit.

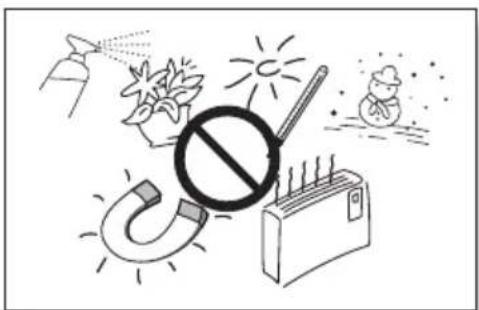

Přístroj chraňte před vlhkostí (např. vázy) a horkem (např. krb) a neumist'ujte jej do blízkosti zdrojů silných magnetických nebo elektrických polí. V případě poruchy přístroje odpojte napájecí kabel od elektrorozvodné sítě. Přístroj není určen k průmyslovému využití. Používejte jej pouze pro osobní účely.
Pokud byl přístroj uložen v chladném prostředí, může dojít ke kondenzaci. Při přepravě přístroje v zimním období počkejte před jeho opětovným použitím přibližně 2 hodiny, než získá pokojovou teplotu.

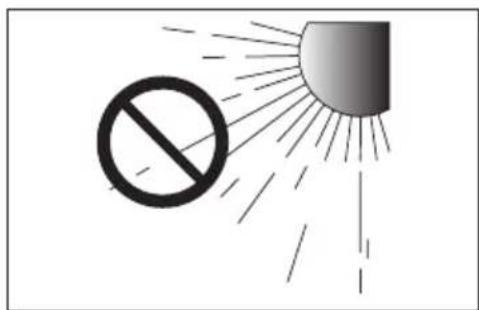

Přístroj nevystavujte přímému slunečnímu světlu nebo jiným zdrojům tepla. Hrozí přehřátí a následná porucha přístroje.

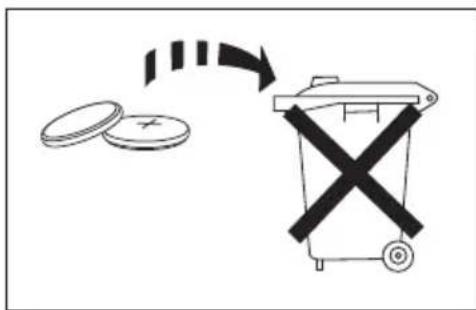

Baterie používaná v tomto přístroji obsahuje chemikálie, které mohou poškodit životní prostředí. Nevyhazujte použité baterie do běžného domovního odpadu. Nevyhazujte baterie do ohně. Nezkratujte, nerozebírejte nebo nepřehřivejte baterie. V případě nesprávné výměny baterie hrozí riziko výbuchu. Baterii vyměňujte pouze za baterii stejného typu.
VAROVÁNÍ, NEPOLYKEJTE BATERII, NEBEZPEČÍ POLEPTÁNÍ
[Dálkový ovladač dodaný s] tímto přístrojem obsahuje malou baterii.
Pokud dojde ke spolknutí baterie, může dojít již za 2 hodiny k poleptání vnitřností a úmrtí. Uchovávejte nové a použité baterie mimo dosah dětí. Pokud není prostor pro baterii řádně uzavřen, přestaňte
ovladač používat a uložte ho mimo dosah dětí. Pokud máte podezření, že byla baterie spolknuta nebo se dostala do jakékoliv jiné části těla, okamžitě vyhledejte pomoc lékaře.
OBSAH
2 ZAČÍNÁME
2 Bezpečnostní informace
5 Součásti dodávky
6 POPIS
6 Přední / pravý panel
7 Zadní/Dolní panel
8 Dálkové ovládání
11 INSTALACE
11 Instalace držáku na zed'

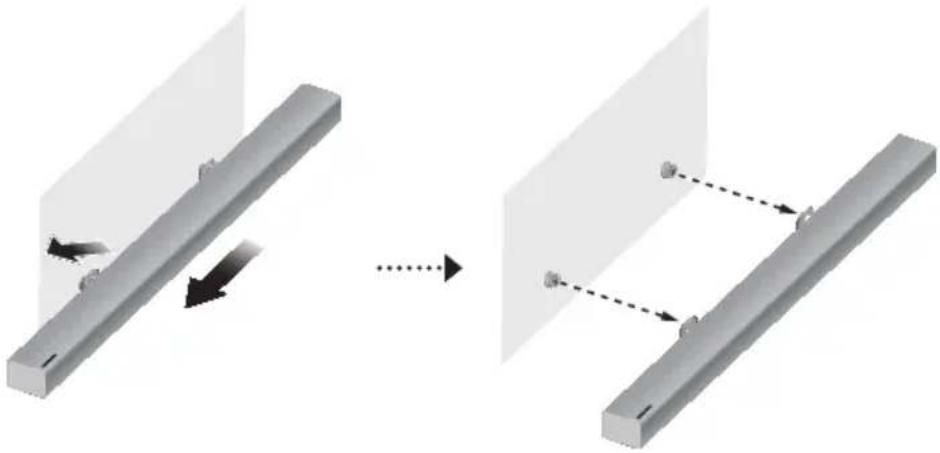

15 Sejmutí zařízení Soundbar ze stěny
16 PŘIPOJENÍ
16 Připojení subwooferu
18 Připojení k televizoru

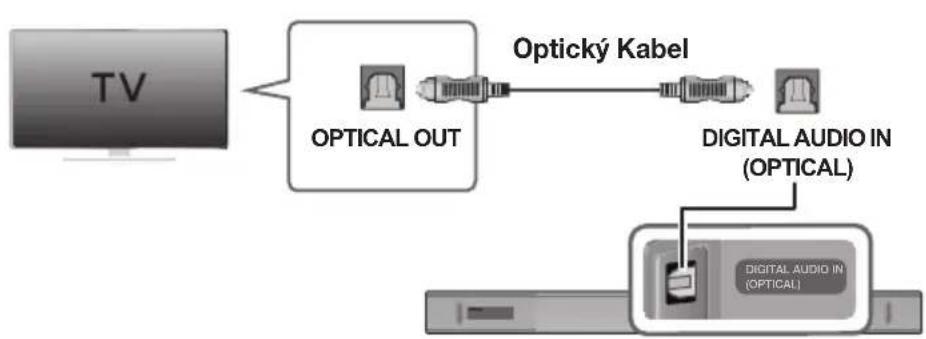

18 Připojení k televizoru pomocí digitálního optického kabelu

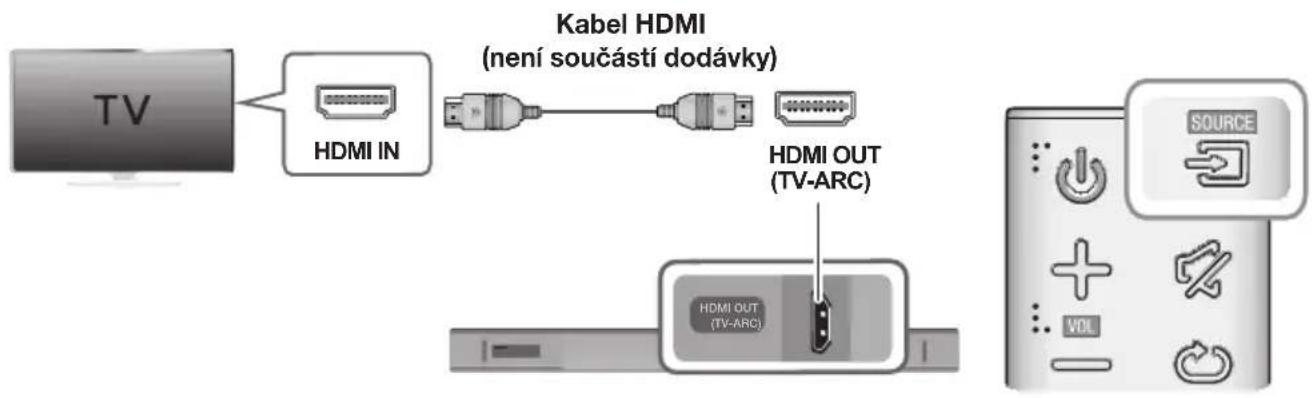

19 Připojení k televizoru pomocí kabelu HDMI (digitálního)

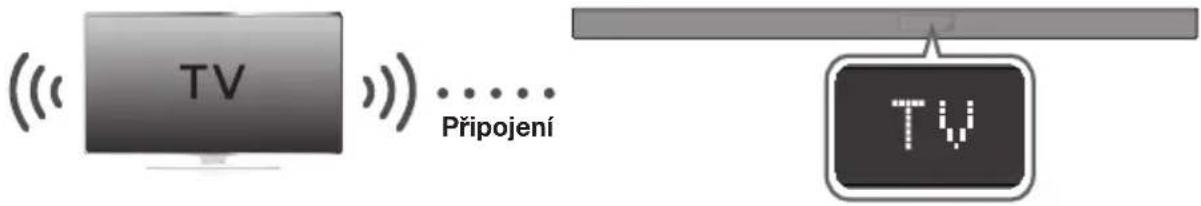

19 TV SoundConnect
21 Připojení k externím zařízením

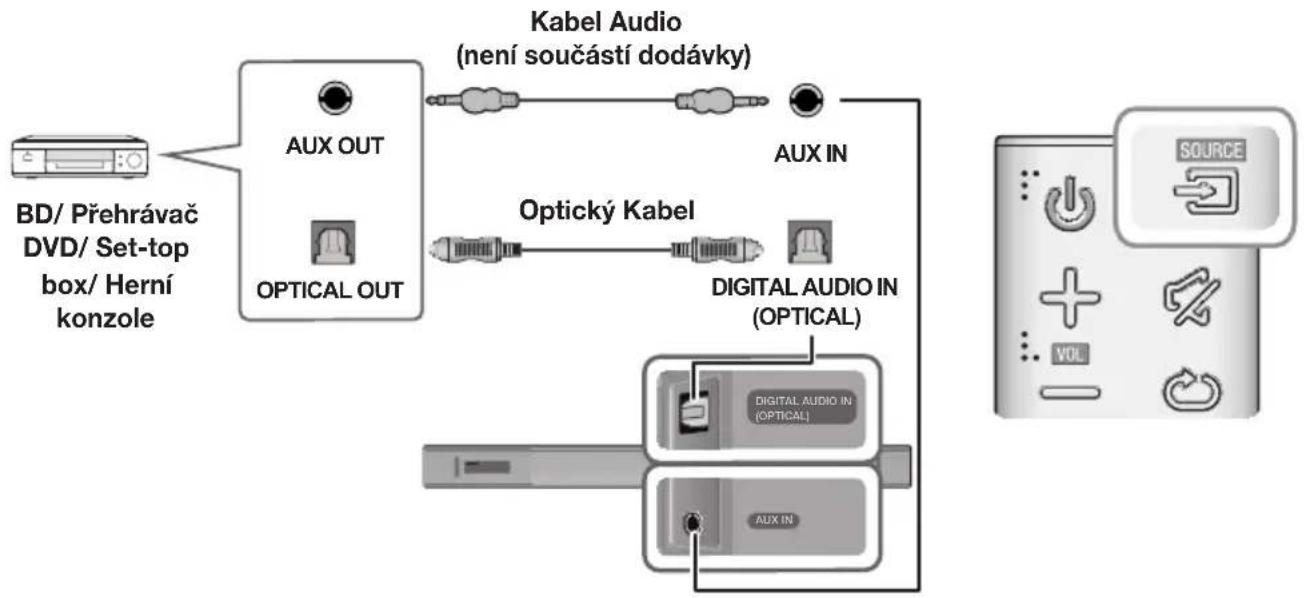

21 Optický a analogový audio kabel

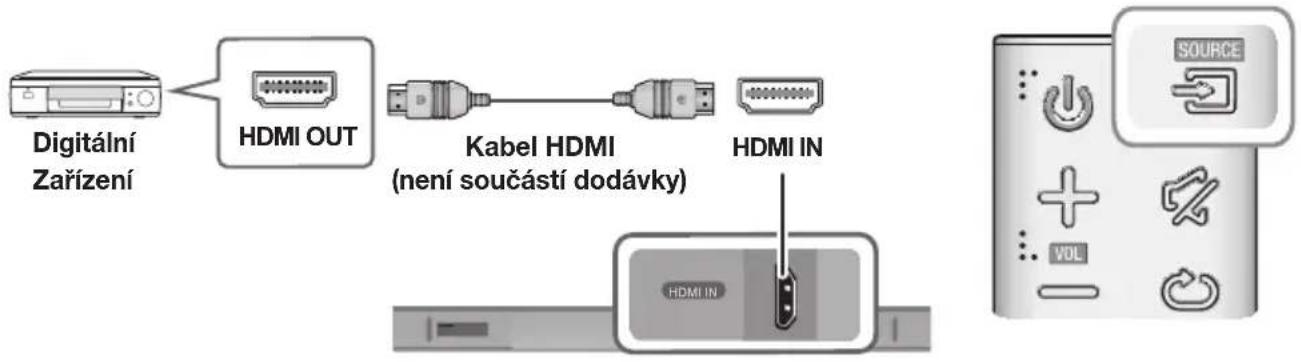

22 Kabel HDMI
23 FUNKCE
23 Režim vstupu

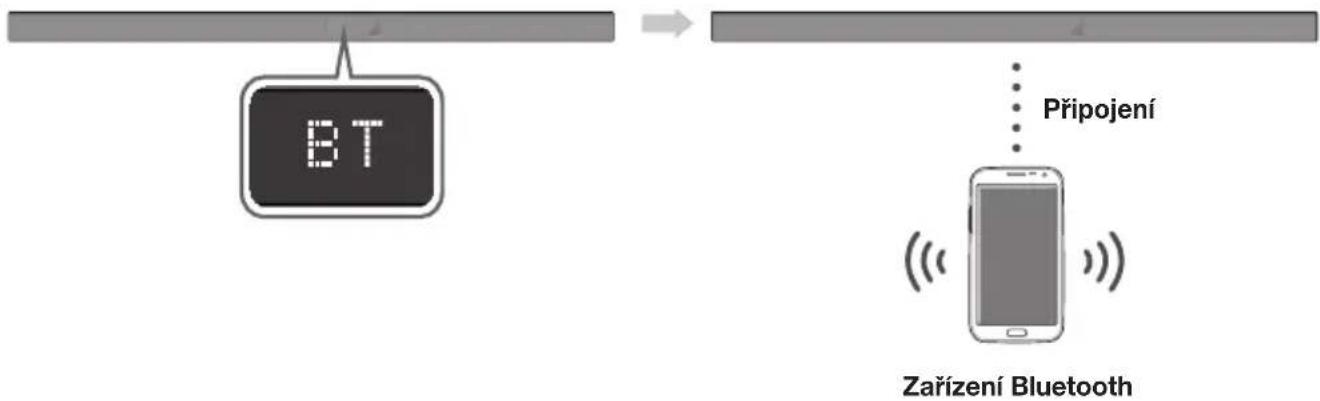

24 Bluetooth

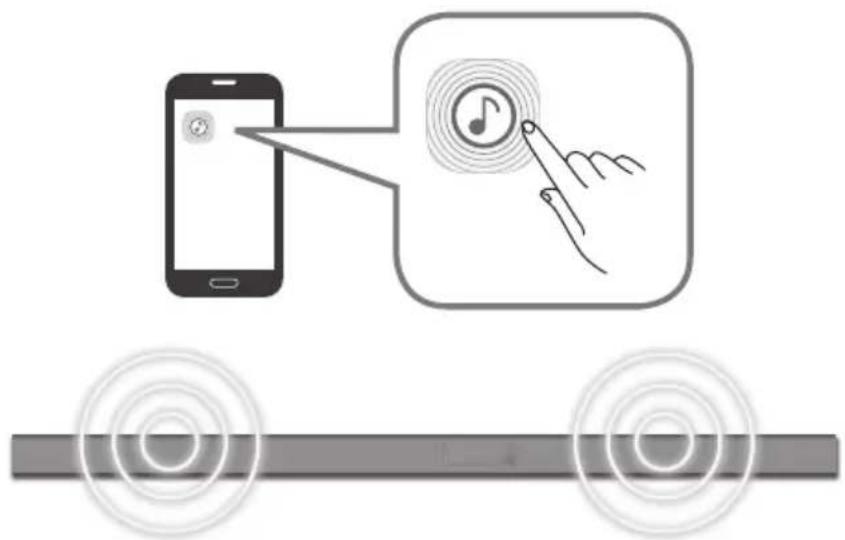

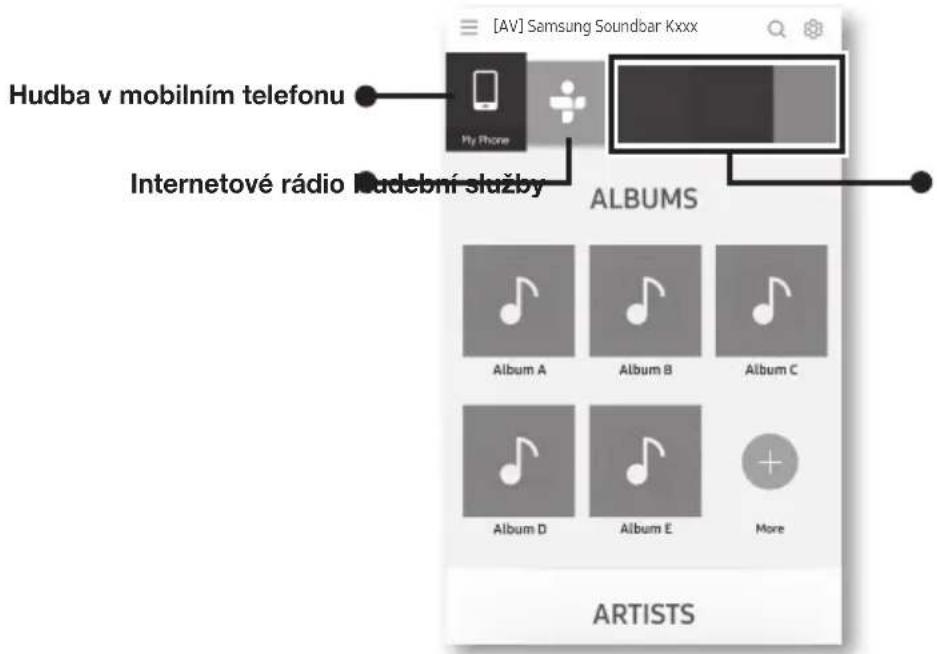

27 Použití aplikace Multiroom
29 Použití funkce Network Standby On
30 Aktualizace softwaru
32 TEŠENÍ PROBLÉMŮ
32 Tešení problémů
33 DODATEK
33 Technické údaje
- Obrázky a ilustrace v této uživatelské příručce jsou pouze informativní a mohou se lišit od vlastního vzhledu přístroje.
• Může být účtován režijní poplatek, pokud
(a) požádáte o výjezd technika a není zjištěna vada přístroje (např. přičinou potíží bylo to, že jste si nepřečetli tuto příručku)
(b) odevzdáte přístroj v servisním středisku a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku)
- Výše režijního poplatku vám bude sdělena před zahájením práce v servisu nebo před návštěvou technika u vás.
SOUČÁSTI DODÁVKY
NEŽ SE PUSTÍTE DO ČTENÍ TÉTO PŘÍRUČKY
Před čtením této uživatelské příručky se seznamte s následujícími informacemi.
▶ Symboly použité v příručce
| Symbol Termín Definice | ||
 | Výstraha | Označuje situaci, kdy určitá funkce není k dispozici nebo může dojít ke ztrátě nastavení. |
 | Poznámka | Uvádí tipy nebo odkazy na stránky, které usnadní používání funkcí. |
Zkontrolujte podle následujícího seznamu, zda jste obdrželi kompletní příslušenství.
Dálkové Ovládání /
Lithiová Baterie (3V: CR2032)
Napájecí Kabel : 2 ks AC/DC adaptér Optický kabel
Držák pro upevnění na stěnu Držák šroubu : 2 ks Šroub : 2 ks
držák pro upevnění na stěnu L
držák pro upevnění na stěnu P
- Vzhled příslušenství nemusí přesně odpovídat výše uvedeným ilustracím.

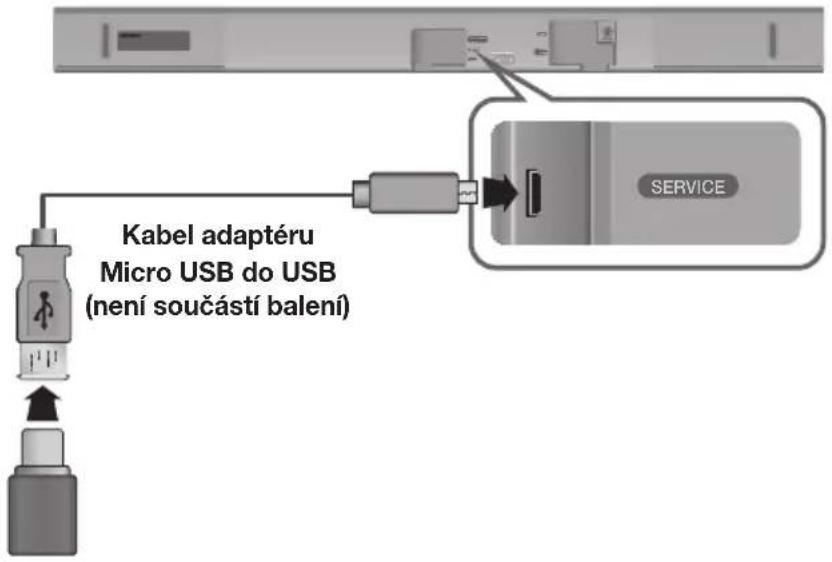

- Adaptér z Micro USB do USB a kabely HDMI se prodávají samostatně. Chcete-li si je zakoupit, obrat'te se na servisní středisko společnosti Samsung nebo na oddělení péče o zákazníky společnosti Samsung.

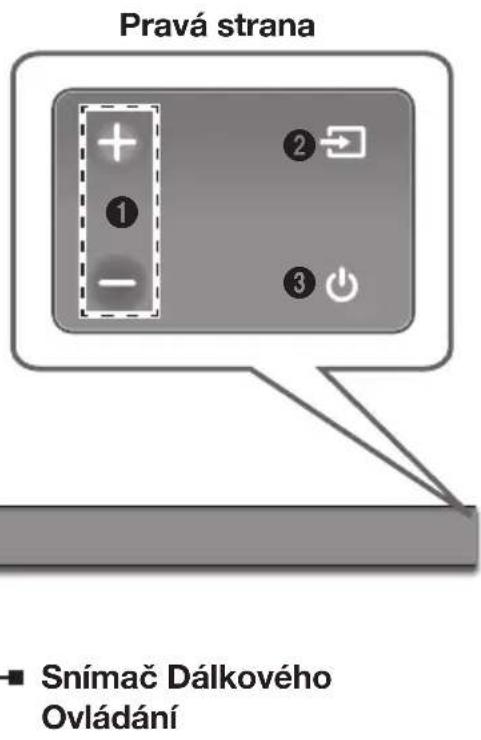

PŘEDNÍ / PRAVÝ PANEL
① Tlačítko +/ - (Hlasitost)
Ovládání hlasitosti.
Na predním panelu se zobrazí číselná hodnota hlasitosti.

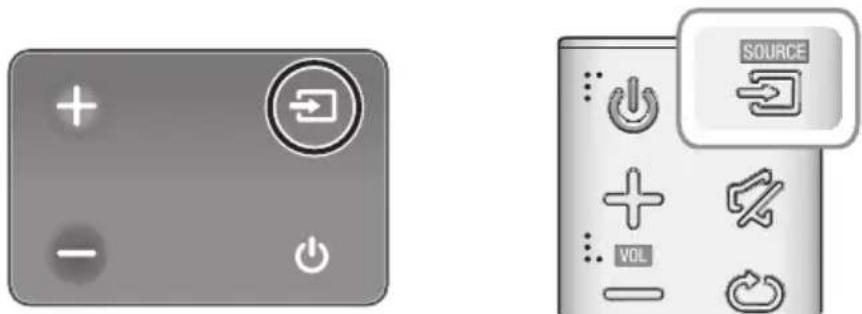

② Tlačítko (Zdroj)
Výběr vstupu D.IN, AUX, HDMI, BT nebo TV.
- Když je přístroj zapnutý, při stisku tlačítka → na více než 3 sekundy začne toto tlačítko fungovat jako tlačítko
(Ztlumeni). Chcete-li vypnout funkci tlačitka (Ztlumeni), opět stiskněte tlačitko na více než 3 sekundy.
③ Tlačítko (Napájení)
Zapíná a vypíná systém Soundbar.
- Po připojení napájecího kabelu začne tlačitko napájení pracovat za 4 až 6 sekund.
- Po zapnutí začne přístroj reprodukovat zvuk až po 4 až 5 sekundách.
- Chcete-li slyšet zvuk pouze ze systému Soundbar, vypněte reproduktory televizoru v nabídce nastavení zvuku televizoru. Viz návod k televizoru dodávaný s televizorem.

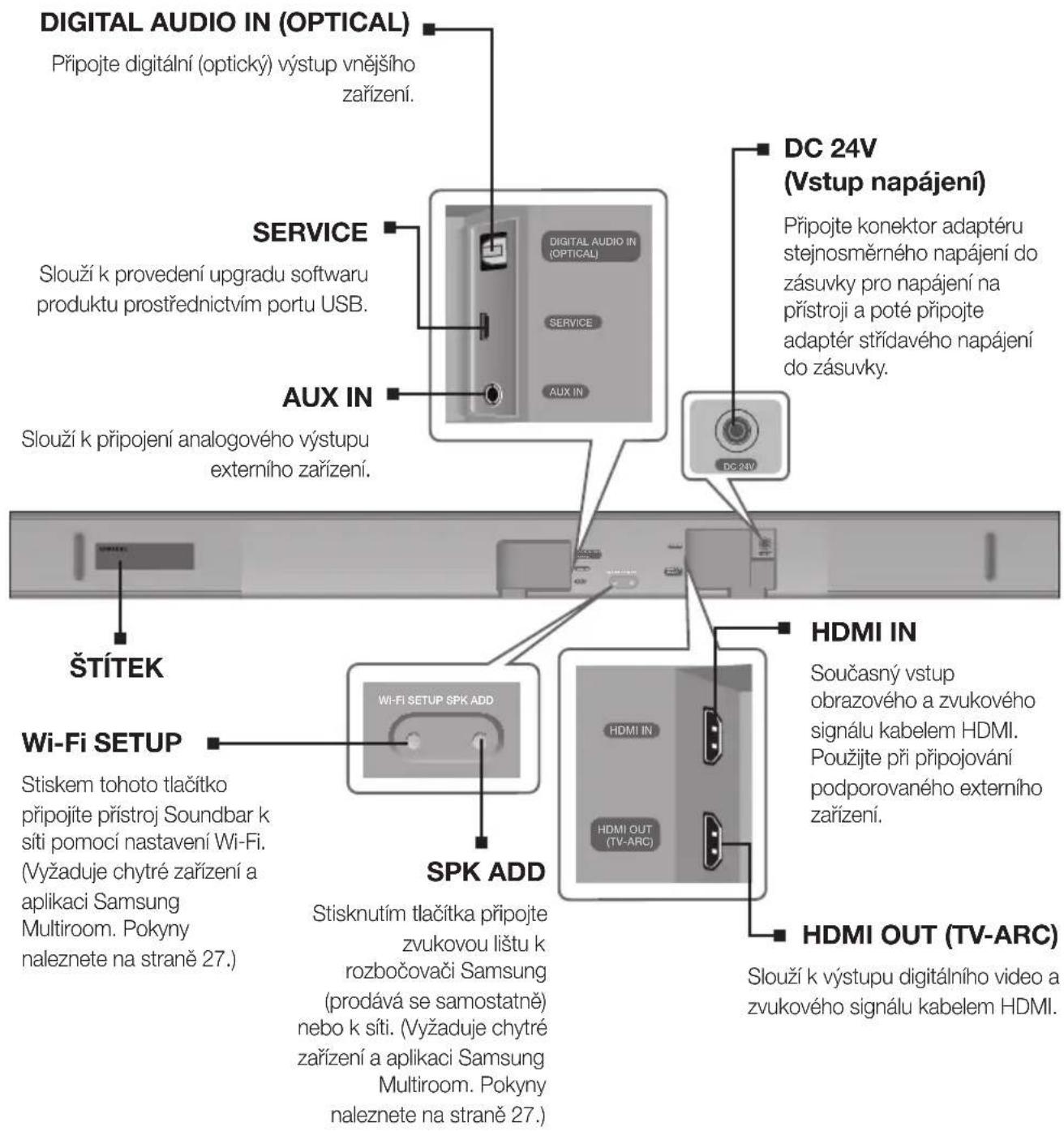

ZADNÍ/DOLNÍ PANEL
- Při odpojování napájecího kabelu adaptéru ze zásuvky jej držte za koncovku. Netahejte za kabel.
- Nepřipojujte tento přístroj a další komponenty do zásuvky elektrorozvodné sítě, dokud nejsou propojeny všechny signálové kabely.
- Zajistěte, aby byl AC/DC adaptér umístěn na stole nebo na podlaze. Pokud AC/DC adaptér umístíte tak, že visí a vstup kabelu AC směřuje nahoru, může do adaptéru vnikat voda a jiné cizí látky a tím k jeho selhání.

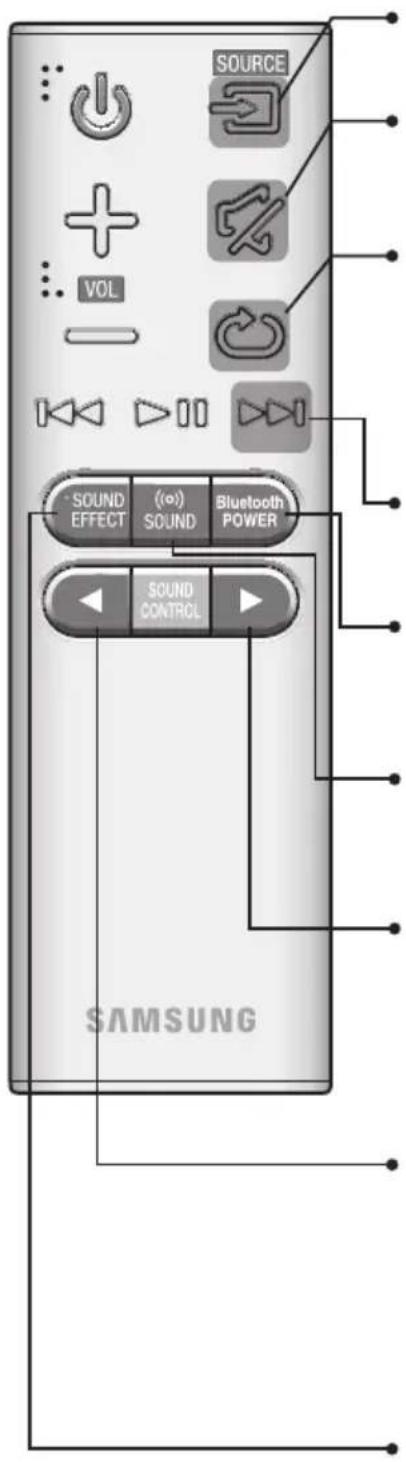

DÁLKOVÉ OVLÁDÁNÍ
Výběr zdroje připojeného k přístroji Soundbar.
Ztlumení
Stisknutím tlačítka můžete zeslabit hlasitost na 0.
Dalším stiskem tlačítka obnovíte původní hlasitost zvuku.
Opakování
Funkce Opakování je k dispozici pouze při přehrávání hudby z alba Songs v telefonu nebo DMS aplikace Samsung Multiroom.
OFF - REPEAT : Zrušení opakovaného přehrávání.
TRACK - REPEAT : Opakované přehrávání stopy.
ALL - REPEAT : Opakované přehrávání všech stop.
Přeskočit Dopředu
Pokud je v zařízení, z nějž se přehrává, uloženo více souborů, stiskem tlačítka ►► vyberete následující soubor.
Bluetooth POWER
Funkci Bluetooth POWER On zapnete a vypnete stiskem tlačítka
Bluetooth POWER na dálkovém ovládání.
Další podrobnosti viz strany 20 a 25.
((o)) SOUND
Prostorový zvuk přidává zvuku na hloubce a prostoru. Opakovaným stisknutím tlačítka (☐) SOUND můžete procházet nastavení Prostorový zvuk:
Stisknutím a podržením tlačítka ▶ po dobu 5 sekund zapnete nebo vypnete funkci Anynet+.
OFF - ANYNET+, ON - ANYNET+
Funkce Anynet+ umožňuje ovládání zařízení Soundbar prostřednictvím dálkového ovladače televizoru Samsung kompatibilního s funkcí Anynet+.
Zařízení Soundbar musí být propojeno s televizorem prostřednictvím kabelu HDMI.
Stisknutím a podržením tlačitka ◀ po dobu 5 sekund zapnete nebo vypnete funkci Auto Power Link.
OFF - POWER LINK, ON - POWER LINK
* Auto Power Link
Synchronizuje zapnutí přístroje Soundbar s televizorem prostřednictvím optického spojení. (Viz strana 18)
Funkce Auto Power Link je k dispozici pouze v režimu D.IN.
SOUND EFFECT
Můžete vybírat z 6 zvukových režimů: STANDARD (Originálny Zvuk), MUSIC, CLEAR VOICE, SPORTS, MOVIE, a NIGHT podle toho, jaký typ obsahu posloucháte.
Pro poslech původního zvuku vyberte režim STANDARD.
\* DRC (Dynamic Range Control)
Umožňuje použít řízení dynamického rozsahu na Dolby Digital.
STANDBY režimu stiskněte a podržte tlačítko SOUND EFFECT přibližně
5 sekund, pokud chcete funkci DRC (Dynamic Range Control) zapnout nebo vypnout.

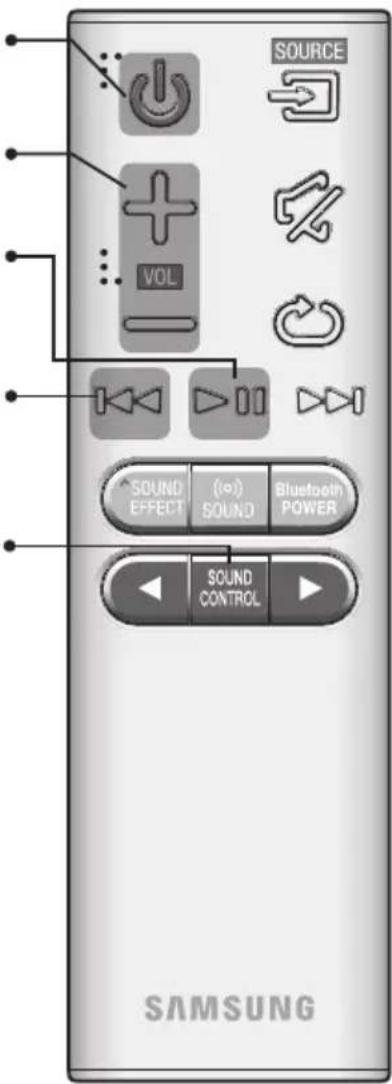

Napájení
Zapíná a vypíná systém Soundbar.
Hlasitost
Nastavuje úroveň hlasitosti jednotky.
Přehrávání/Pozastavení
Stiskem tlačítka ▶II dočasně pozastavíte přehrávání souboru.
Stiskem tlačítka ▶II spustíte přehrávání vybraného souboru.
Skok Zpět
Pokud je v zařízení, z nějž se přehrává, uloženo více souborů, stiskem tlačítka ◀◀ vyberete předchozí soubor.
SOUND CONTROL
Stisknutím zvolte možnost TREBLE, BASS, SUBWOOFER LEVEL, nebo
AUDIO SYNC.
Potom pomocí tlačítek ◀, ▶ nastavte úroveň TREBLE a BASS na -3 \~ +3,
SUBWOOFER LEVEL na -12, -6 \~ +6.
Stiskněte a podržte tlačitko SOUND CONTROL po dobu asi 5 sekund.
Nastaví se zvuk pro každý rozsah frekvencí. Lze vybrat 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz, a 10 kHz a každé z pásem lze nastavit na -6 \~ +6.
Je-li přístroj Soundbar připojen k digitálnímu televizoru a obraz není synchronizován se zvukem, lze synchronizaci provést stiskem tlačítek
SOUND CONTROL. Délku zpoždění zvuku lze nastavit v rozmezí od 0 ms \~ 300 ms pomocí tlačítek ◀, ▶. V režimu TV a BT nemusí být funkce Audio Sync k dispozici.
- Ovládejte televizor dálkovým ovládáním televizoru.
▶ Ovládání zařízení Soundbar pomocí dálkového ovládání televizoru
- Zapněte zařízení Soundbar a stiskněte a déle než 5 sekund podržte tlačitko ((o)) SOUND.
- Na displeji zařízení Soundbar se zobrazí zpráva „ON - TV REMOTE“.
- V nabídce televizoru nastavte u položky reproduktor televizoru možnost externí reproduktor.
- Není k dispozici, pokud je používána funkce TV ARC nebo režim HDMI.
- U této funkce nejsou k dispozici žádná tlačítka kromě VOL +/- a tlačítka (Ztlumení).
- Nabídky televizorů se u jednotlivých výrobců a modelů liší. Další informace naleznete v uživatelské příručce příslušného televizoru.
• Výrobci podporující tuto funkci:
- VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA
- V závislosti na výrobci dálkového ovládání nemusí být funkce kompatibilní s dálkovým ovládáním vašeho televizoru.
- Chcete-li funkci vypnout, stiskněte na 5 sekund tlačit(k) SOUND.
Na displeji zařízení Soundbar se zobrazí zpráva „OFF - TV REMOTE“.
VLOŽENÍ BATERIÍ DO DÁLKOVÉHO OVLÁDÁNÍ
-
Pomocí mince otočte krytem baterií dálkového ovládání proti směru hodinových ručiček jako na ilustraci výše.
-
Vložte 3V lithiovou baterii. Baterii vkládejte kladným (+) pólem nahoru. Vložte zpět kryt baterie a zarovnejte značky '•' vedle sebe jako na ilustraci výše.
-
Pomocí mince otočte krytem baterií dálkového ovládání po směru hodinových ručiček na doraz, čímž jej zajistíte na místě.
▶ Opatření při instalaci
- Instalujte pouze na svislé stěny.
- Instalujte v místech, kde nepanuje vysoká teplota nebo vlhkost – za takových podmínek totiž hrozí, že stěna neunese hmotnost přístroje.
- Zkontrolujte nosnost stěny. Pokud není stěna dostatečně silná, aby přístroj unesla, posilněte stěnu nebo přístroj nainstalujte na jinou stěnu s vhodnou nosností.
- Zakupte a použijte vhodné upevňovací šrouby nebo ukotvení odpovídající typu stěny (sádrokarton, plechové panely, dřevo atd.). Je-li to možné, upevněte nosné šrouby do nosníku stěny.
- Zakupte šrouby pro upevnění na stěnu vhodné pro typ a tloušt'ku stěny, na niž bude upevněn přístroj Soundbar.
-Průměr : M5
-Délka : doporučená délka alespoň 35 mm
- Pred instalací přístroje na stěnu k němu připojte kabely z externích zařízení.
- Pred instalací přístroj vypněte a odpojte od napájení. V opačném případě hrozí úraz elektrickým proudem.
Přiložte na povrch stěny Šablona pro upevnění na stěnu.
-
Šablona pro upevnění na stěnu musí být umístěna vodorovně.
- Je-li televizor namontován na stěně, nainstalujte přístroj Soundbar alespoň 5 cm pod televizor.


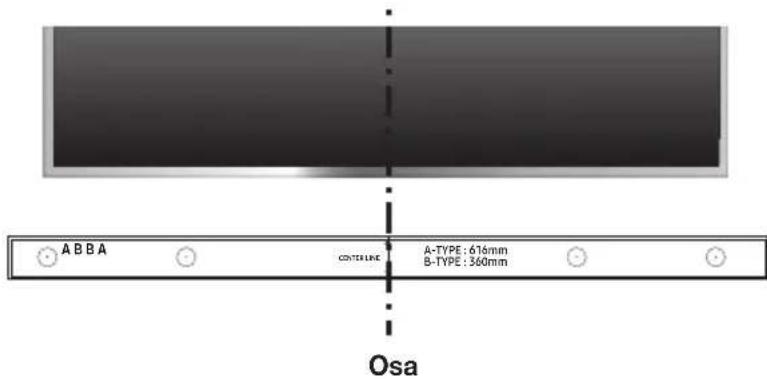

ABBA CONTERIOR A-TYPE : 615mm B-TYPE : 360mm Osa- Zarovnejte Osa se středem televizoru (pokud montujete zařízení Soundbar pod televizor) a potom pomocí lepicí pásky upevněte na stěnu Šablona pro upevnění na stěnu.
- Pokud zařízení nemontujete pod televizor, umístěte Osa do středu montážní oblasti.


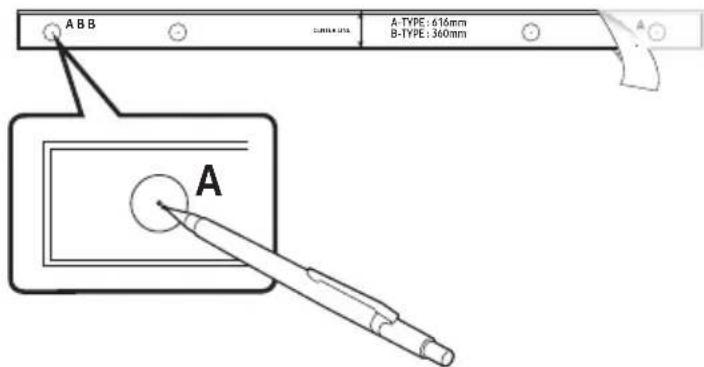

Do otvorů ve středech obrázků A-TYPE na koncích šablony zastrčte špičku pera nebo ořezané tužky a udělejte značky pro otvory pro nosné šrouby a potom sejměte Šablona pro upevnění na stěnu.
-
V mistě každé značky vyvrtejte do stěny vrtákem vhodné velikosti otvor.
- Pokud značky neodpovídají poloze čepů, ujistěte se před vložením nosných šroubů, že jste do otvorů vložili vhodné kotvy nebo hmoždinky. Používáte-li kotvy nebo hmoždinky, ujistěte se, že vyvrtané otvory jsou pro ně dostatečně velké.

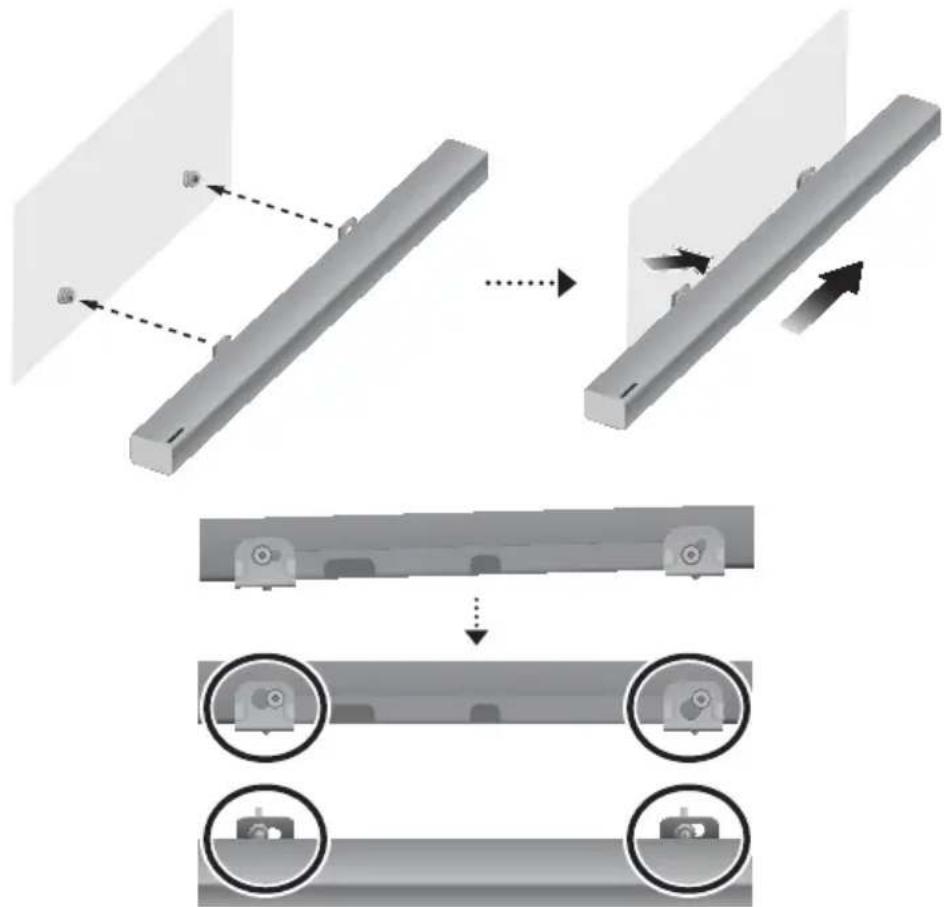

- Každým Držák šroubu prostrčte šroub a jednotlivé šrouby (není součástí dodávky) pevně zašroubujte do otvorů pro nosné šrouby.
- Pomocí dvou Šroub (M4 x L12) upevněte Držák pro upevnění na stěnu L a P ke spodní části zařízení Sounbar. Aby vše správně psovalo, vyrovnejte výstupky na zařízení Soundbar s otvory na držácích.
Zadní strana zařízení Soundbar
Pravý okraj zařízení Soundbar
- Při montáži se ujistěte, že část Držák pro upevnění na stěnu s hákem směřuje dozadu.
Upevnění na stěnu LUpevnění na stěnu P
- Pravý a levý držák mají různý tvar. Přesvědčte se o jejich správném umístění.
- Namontujte zařízení Soundbar pomocí přiloženého Držák pro upevnění na stěnu zavěšením Držák pro upevnění na stěnu na Držák šroubu na stěně.
- Zařízení Soundbar lehce nakloňte, abyste mohli zasunout obě hlavičky Držák šroubu do otvorů Držák pro upevnění na stěnu. Posuňte zařízení Soundbar ve směru šipky a ujistěte se, že jsou obě strany řádně upevněny.
seJMUtí zaŘízení soUnDBar ze stěny
- Chcete-li zařízení Soundbar sejmout z držáku na stěnu, posuňte jej ve směru šipky a potom sundejte ze stěny podle nákresu.
- Nezavěšujte na nainstalovanou jednotku žádné předměty a zabraňte úderům do jednotky nebo jejímu shození.
- Přístroj důkladně upevněte na stěnu, aby neodpadl. V případě pádu přístroje hrozí úraz nebo poškození produktu.
- Když je přístroj namontován na stěnu, dávejte pozor, aby děti netahaly za spojovací kabely, jinak by mohl upadnout.
- Je-li televizor zavěšen na stěně, za účelem dosažení optimální výkonnosti instalace na nástěnný držák instalujte reproduktorový systém nejméně 5 cm pod televizor.
- Pokud nemontujete jednotku na stěnu, nainstalujte ji z důvodu vaší vlastní bezpečnosti na bezpečnou a rovnou plochu, kde nebude hrozit riziko pádu.
- Nepřipojujte napájecí kabel tohoto přístroje ani televizoru do elektrické zásuvky, dokud nejsou dokončena připojení mezi zařizeními.
- Před přemist'ováním nebo instalací přístroje se ujistěte, že je vypnutý, a odpojte napájecí kabel.
PŘIPOJENÍ SUBWOOFERU
aUtoMatlCKé pŘlpoJení K sUBWooferU
Propojovací ID subwooferu je přednastaveno z výroby a hlavní jednotka a subwoofer se musí po zapnutí automaticky propojit (bezdrátově).
- Jakmile je subwoofer zcela připojen, přestane modrá LED kontrolka propojení blikat a trvale se rozsvítí.

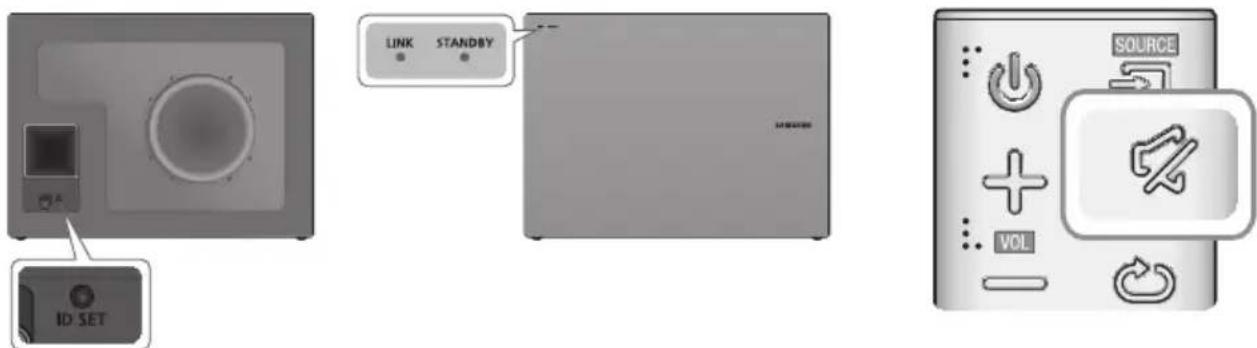

ManUáLní pŘlpoJení K sUBWooferU
Pokud modrá LED kontrolka nepřestane po zapnutí hlavní jednotky a subwooferu blikat, nastavte ID podle níže uvedeného postupu.
- Důležité: Než začnete, vložte do dálkového ovládání baterie. Pokyny naleznete na straně 10.
- Připojte napájecí kabely hlavního přístroje a subwooferu k zásuvce střídavého proudu na stěně.
- Malým špičatým předmětem stiskněte tlačítko ID set na zadní straně subwooferu na 5 sekundy.
- Indikátor STANDBY režimu nesvítí a indikátor spojení (modrá kontrolka) rychle bliká.
- Když je hlavní jednotka vypnutá (v režimu STANDBY), stiskněte na 5 sekund tlačitko (Ztlumení) na dálkovém ovládání.
- Na displeji přístroje Soundbar se zobrazí zpráva ID set.
- Dokončete postup zapojení zapnutím hlavního přístroje, zatímco bliká modrá kontrolka na subwooferu.
• Hlavní jednotka a subwoofer by ted' měly být propojeny.
- Kontrolka LINK (modrá LED dioda) na subwooferu musí trvale svítit a nikoli blikat.
- Není-li kontrolka LINK jasně modrá, postup propojení se nezdařil. Vypněte hlavní jednotku a začněte znovu krokem 2.
• Výběrem zvukového efektu můžete získat lepší zvuk bezdrátového subwooferu. (Viz strana 8)
- Před přemist'ováním nebo instalací přístroje se ujistěte, že je vypnutý, a odpojte napájecí kabel.
- Když je hlavní jednotka vypnutá, bezdrátový subwoofer je v pohotovostním režimu a v přední částí bliká červeně LED dioda STANDBY. (Žádná modrá LED dioda).
- Je-li v blízkosti přístroje Soundbar použito zařízení, které pracuje na téže frekvenci 2,4 GHz, může v důsledku rušení dojít k výpadkům zvuku.
- Přenosová vzdálenost radiových vln je asi 10 m, ale může se lišit v závislosti na provozním prostředí. Pokud je mezi hlavní jednotkou přístroje a bezdrátovým přijímacím modulem železobetonová nebo kovová zed', nemusí systém vůbec pracovat, protože rádiové vlny nepronikají kovem.
- Pokud hlavní jednotka nenaváže bezdrátové připojení, zkuste spojení hlavní jednotky a bezdrátového subwooferu obnovit provedením kroků 1–5 popsaných na předchozí stránce.
- Anténa bezdrátového příjmu je zabudována do bezdrátového subwooferu. Udržujte přístroj z dosahu vody a vlhkosti.
- Pro optimální poslech se ujistěte, že v okolí bezdrátového subwooferu se nenacházejí žádné překážky.
KONTROLKA STAVU NA BASOVÉM REPRODUKTORU
| LED Stav Popis Řešení | |||
| Červená Svítí | Pohotovostní režim (s vypnutou jednotkou Soundbar) | Zkontrolujte napájení hlavní jednotky Soundbar. | |
| Připojení se nezdařilo | Proved'te připojení znovu (postupujte v souladu s pokyny uživatelské příručky ohledně ručního připojení) | ||
| Modrá | Svítí | Připojení se zdařilo (normální provoz) | - |
| Bliká | Pohotovostní režim (s vypnutou jednotkou Soundbar) | Zkontrolujte napájení hlavní jednotky Soundbar. | |
| Připojení se nezdařilo | Proved'te připojení znovu (postupujte v souladu s pokyny uživatelské příručky ohledně ru čního připojení) | ||
| Červená a modrá | Bliká Závada | Obrat'te se na zákaznické středisko. |
PŘIPOJENÍ K TELEVIZORU
- Důležité: Než začnete, vložte do dálkového ovládání baterie. Pokyny naleznete na straně 10.
PŘIPOJENÍ K TELEVIZORU POMOCÍ DIGITÁLNÍHO OPTICKÉHO KABELU
- Pomocí digitálního optického kabelu propojte konektor DIGITAL AUDIO IN (OPTICAL) na zařízení Soundbar konektorem OPTICAL OUT televizoru.
- Stisknutím tlačítka → na pravé straně zařízení Soundbar nebo tlačítka SOURCE na dálkovém ovladači vyberte režim P.IN.
▶ Auto Power Link
Je-li hlavní přístroj připojen k televizoru digitálním optickým kabelem, aktivací funkce automatického zapnutí zajistíte, že přístroj Soundbar se automaticky zapne při zapnutí televizoru.
- Pomocí digitálního optického kabelu propojte zařízení Soundbar s televizorem.
- Stisknutím tlačítka → na pravé straně hlavní jednotky nebo tlačítka SOURCE na dálkovém ovladači vyberte režim D.IN.
- Stisknutím tlačitka ◀ na dálkovém ovladači na 5 sekund zapnete a vypnete funkci Auto Power Link (Automatické propojení po zapnutí napájení).
- Funkce Auto Power Link je ve výchozím nastavení zapnutá.
- V závislosti na připojeném zařízení nemusí funkce Automatického propojení zapnutí a vypnutí fungovat.
PŘIPOJENÍ K TELEVIZORU POMOCÍ KABELU HDMI (DIGITÁLNÍHO)
HDMI_OUTOUT["+"]
HDMI_OUTOUT["+"]
HDMI_OUTOUT["+"]
HDMI_OUTOUT["+"]
HDMI_OUTOUT["+"]
HDMI_OUTOUT["+"]
HDMI_OUTOUT["+"]
HDMI_OUTOUT["+"]
HDMI_OUTOUT["+"]
HDMI_OUTOUT["+"]
HDMI_OUTOUT["+"]
HDMI_OUTOUT["+"]
HDMI_OUTOUT["+"]
HDMI_OUTOUT["+"]
HDMI_OUTOUT["+"]
HDMI_OUTOUT["+"]
HDMI_OUTOUT["+"]
HDMI_OUTOUT["+"]
HDMI_OUTOUT["+"]
HDMI_OUTOUT["+"]
HDMI_OUTOUT["+"]
HDMI_OUTOUT["+"]
HDMI_OUTOUT["+"]
HDMI_OUTOUT["+"]
HDMI_OUTOUT["+"]
HDMI_OUTOUT["+"]
HDMI_OUTOUT["+"]
HDMI_OUTOUT["+"]
HDMI OUTOUT
Kabel_HDMI["Kabel HDMI\n(není součástí dodávky)"]
- Připojte kabel HDMI (není součástí dodávky) z konektoru HDMI OUT (TV-ARC) na zadní straně přístroje ke konektoru HDMI IN na televizoru.
- Stisknutím tlačítka → na pravé straně zařízení Soundbar nebo tlačítka SOURCE na dálkovém ovladači vyberte režim D.IN.
- HDMI je rozhraní, které umožňuje digitální přenos obrazových a zvukových dat pomocí pouze jediného konektoru.
- Je-li televizor vybaven portem ARC, připojte kabel HDMI k portu HDMI IN (ARC).
- V případě použití kabelu HDMI s jádrem použijte kabel, jehož průměr je menší než 14 mm.
• Funkce Anynet+ musí být zapnuta.
- Tato funkce není k dispozici, pokud kabel HDMI nepodporuje ARC.
TV SOUNDCONNECT
Při připojení k televizoru Samsung s podporou funkce TV SoundConnect lze poslouchat zvuk televize z přístroje Soundbar.
- Stisknutím tlačítka → na pravé straně hlavní jednotky nebo tlačítka SOURCE na dálkovém ovladači vyberte režim TV.
- Na televizoru se zobrazí zpráva s dotazem, zda povolit funkci TV SoundConnect.
- Výběrem položky
dokončete připojení televizoru k přístroji Soundbar pomocí dálkového ovládání.
- Pokud se postup propojení TV SoundConnect nezdaří, přejděte u televizoru v nabídce Zvuk na položku SoundConnect, vyberte možnost Přidat nové zařízení a u položky Přidat nové zařízení zvolte možnost ZAPNUTO. Potom to zkuste znovu.
- Při přepnutí přístroje Soundbar z režimu televizoru do jiného režimu se automaticky přeruší spojení TV SoundConnect.
- Chcete-li připojit přístroj Soundbar k jinému televizoru, je třeba nejprve ukončit stávající připojení.
- Chcete-li ukončit stávající připojení, stiskněte a podržte na 5 sekund tlačítko ▶II na dálkovém ovladači nebo přepněte do jiného režimu. Chcete-li se připojit k jinému televizoru, postupujte podle výše uvedených kroků 1 až 4.
- Funkci TV SoundConnect (SoundShare) podporují některé televizory Samsung uvedené na trh po roce 2012. Než začnete, zkontrolujte, zda televizor podporuje funkci TV SoundConnect (SoundShare). (Další informace naleznete v příručce k televizoru.)
- Pokud máte televizor Samsung uvedený na trh před rokem 2014, zkontrolujte nabídku nastavení SoundShare.
- Pokud vzdálenost mezi televizorem a přístrojem Soundbar překročí 10 m, může být spojení nestabilní nebo zvuk přerušovaný. Pokud k tomu dojde, přemístěte televizor nebo přístroj Soundbar tak, aby se nacházely v provozním dosahu, a poté znovu navažte spojení TV SoundConnect.
• Provozní dosah funkce TV SoundConnect:
-Doporučený dosah pro párování: do 2 m
-Doporučený provozní dosah: do 10 m
- Tlačítka Přehrávání/Pozastavení, Další a Předchozí na bezdrátovém reproduktoru nebo dálkovém ovladači bezdrátového reproduktoru neovládají televizor.
▶Použití funkce Bluetooth POWER On
Funkce Bluetooth POWER On je dostupná po úspěšném připojení přístroje Soundbar k televizoru s podporou Bluetooth pomocí funkce TV SoundConnect. Když je funkce Bluetooth POWER On zapnutá, dojde při zapnutí či vypnutí připojeného televizoru také k zapnutí či vypnutí přístroje Soundbar.
- Připojte televizor k přístroji Soundbar pomocí funkce TV SoundConnect.
- Stiskněte tlačítka Bluetooth POWER na přístroji Soundbar a dálkovém ovládání. Na displeji přístroje Soundbar se zobrazí text "ON - BLUETOOTH POWER".
- ON - BLUETOOTH POWER : Přístroj Soundbar se zapne, respektive vypne při zapnutí či vypnutí televizoru.
- OFF - BLUETOOTH POWER : Přístroj Soundbar se vypne pouze při vypnutí televizoru.
- Tuto funkci podporují pouze některé televizory Samsung uvedené na trh od roku 2013.
PŘIPOJENÍ K EXTERNÍM ZAŘÍZENÍM
OPTICKÝ A ANALOGOVÝ AUDIO KABEL
Tato jednotka je vybavena jedním vstupem pro digitální optický kabel a jedním analogovým audio vstupem, także máte k dispozici dvě možnosti připojení externích zařízení.
▶Kabel AUX
- Prostřednictvím audio kabelu propojte vstup AUX IN (Audio) na hlavní jednotce se výstupem AUDIO OUT zdrojového zařízení.
- Stisknutím tlačítka → na pravé straně zařízení Soundbar nebo tlačítka SOURCE na dálkovém ovladači vyberte režim AUX.
- Prostřednictvím digitálního optického kabelu propojte vstup DIGITAL AUDIO IN (OPTICAL) na hlavní jednotce s OPTICAL OUT zdrojového zařízení.
- Stisknutím tlačítka → na pravé straně zařízení Soundbar nebo tlačítka SOURCE na dálkovém ovladači vyberte režim D.IN.
▶Optický Kabel
KABEL HDMI
HDMI je standardní digitální rozhraní pro připojování zařízení jako je televizor, projektor, přehrávač DVD, přehrávač Blu-ray, set-top box a další.
Protože rozhraní HDMI prénáší digitální signál té nejvyšší kvality, můžete si užívat dokonalý obraz i zvuk v takové kvalitě, v jaké byly původně vytvořeny.
- Stisknutím tlačítka → na pravé straně zařízení Soundbar nebo tlačítka SOURCE na dálkovém ovladači vyberte režim HDMI.
REŽIM VSTUPU
Stisknutím tlačítka → na pravé straně hlavní jednotky nebo tlačítka SOURCE na dálkovém ovladači vyberte požadovaný režim.
Pravý okraj zařízení Soundbar
| Režim vstupu Zobrazení | |
| Optický digitální vstupVstup ARC (HDMI OUT) | D.IN |
| Vstup AUX | AUX |
| Vstup HDMI | HDMI |
| Režim BLUETOOTH | BT |
| TV SoundConnect | TV |
Přístroj se automaticky vypne v následujících situacích:
• Režim D.IN/HDMI/BT/TV
-Pokud není 5 minut zjištěn zvukový signál.
- Režim AUX
-Pokud není po dobu 5 minut připojen kabel AUX.
- Pokud není 8 hodin zjištěn stisk žádného tlačítka, když je kabel AUX připojen. (Funkci Auto Power Down lze vypnout pouze v tomto případě.)
Chcete-li vypnout funkci Auto Power Down v režimu AUX, po dobu 5 sekund podržte tlačitko ▶II.
Na displeji se zobrazí text ON - AUTO POWER DOWN / OFF - AUTO POWER DOWN.
BLUETOOTH
Zvukovou lištu Soundbar můžete propojit se zařízením Bluetooth a užívat si hudbu ve stereu a to vše bez kabelů.
PRIPOJENÍ PŘÍSTROJE SOUNDBAR K ZAŘÍZENÍ BLUETOOTH
Zkontrolujte, zda zařízení Bluetooth podporuje funkci stereo náhlavní soupravy podle standardu Bluetooth.
- Stisknutím tlačítka → na pravé straně hlavní jednotky nebo tlačítka SOURCE na dálkovém ovladači vyberte režim BT.
- Na předním displeji přístroje Soundbar se zobrazi text BT READY.
-
V zařízení Bluetooth, které chcete připojit, vyberte nabídku Bluetooth. (Podrobnosti o tomto postupu naleznete v uživatelské příručce zařízení Bluetooth.)
-
Ze seznamu zvolte položku „[AV] Samsung Soundbar Kxxxl“.
- Když je přístroj Soundbar připojen k zařízení Bluetooth, zobrazí se na předním displeji text [Název zařízení Bluetooth] → BT.
- Název zařízení lze zobrazit pouze v angličtině. Není-li název v angličtině, zobrazí se znak „ _ “.
- Pokud se párování nalezeného zařízení Bluetooth s přístrojem Soundbar nezdaří, odstraňte ze zařízení položku nalezeného zařízení „[AV] Samsung Soundbar Kxxx“ a vyhledejte přístroj Soundbar znovu.
- Spust'te přehrávání hudby na připojeném zařízení.
- Hudbu přehrávanou na připojeném zařízení Bluetooth uslyšite z reproduktorů přístroje Soundbar.
- V režimu BT nejsou funkce Přehrávání/Pozastavení/Další/Předchozí dostupné. Tyto funkce jsou dostupné u zařízení Bluetooth podporujících AVRCP.
Pokud se při připojování zařízení Bluetooth zobrazí výzva k zadání kódu, zadejte <0000>.
- V danou chvíli může být přístroj spárován pouze s jedním zařízením Bluetooth.
- Když je přístroj Soundbar vypnut, bude spojení Bluetooth přerušeno.
- Za následujících okolností nemusí přístroj Soundbar správně provést vyhledávání zařízení Bluetooth nebo připojení k němu:
-Pokud je v okolí přístroje Soundbar silné elektrické pole. - Pokud je s přístrojem Soundbar spárováno více zařízení Bluetooth současně.
- Pokud je zařízení Bluetooth vypnuté, přiliš vzdálené nebo má poruchu.
- Zařízení jako mikrovlnné trouby, adaptéry bezdrátových místních sítí, zářivková svítidla a plynové trouby používají stejný frekvenční rozsah jako zařízení Bluetooth, což může způsobit elektromagnetické rušení.
- Přístroj Soundbar podporuje data SBC (44,1 kHz, 48 kHz).
- Připojujte pouze zařízení Bluetooth, která podporují funkci A2DP (AV).
- Zařízení s technologií Bluetooth, která podporují pouze funkci HF (hands-free), nelze připojit k přístroji Soundbar.
- Po spárování bezdrátového reproduktoru k zařízení Bluetooth vyberte mezi skenovanými zařízeními „[AV] Samsung Soundbar Kxxx“. Režim bezdrátového reproduktoru se změní automaticky na BT.
- K dispozici, pouze pokud je prístroj Soundbar uveden v seznamu spárovaných zařízení na zařízení Bluetooth. (Zařízení Bluetooth a prístroj Soundbar musí být předtím již alespoň jednou spárovány.)
- Přístroj Soundbar se zobrazí v seznamu vyhledaných zařízení na zařízení Bluetooth, pouze pokud přístroj Soundbar zobrazuje zprávu BT READY.
- V režimu TV SoundConnect nelze prístroj Soundbar spárovat s jiným zařízením Bluetooth.
BLUETOOTH POWER ON (BLUETOOTH POWER)
Pokud se dříve spárované Bluetooth zařízení pokouší spárovat se zařízením Soundbar, když je zapnutá funkce Bluetooth POWER On a zařízení Soundbar je vypnuté, zařízení Soundbar se automaticky zapne.
- Když je zapnuté zařízení Soundbar, stiskněte tlačítko Bluetooth POWER.
- Na displeji zařízení Soundbar se zobrazí zpráva ON - BLUETOOTH POWER.
ODPOJENÍ ZAŘÍZENÍ BLUETOOTH OD PŘÍSTROJE SOUNDBAR
Zařízení Bluetooth lze od přístroje Soundbar odpojit. Podrobnosti o tomto postupu naleznete v uživatelské příručce zařízení Bluetooth.
- Přístroj Soundbar se odpojí.
- Když je přístroj Soundbar odpojen od zařízení Bluetooth, zobrazí se na jeho předním displeji zpráva BT DISCONNECTED.
ODPOJENÍ PŘÍSTROJE SOUNDBAR OD ZAŘÍZENÍ BLUETOOTH
Stisknutím tlačítka SOURCE na dálkovém ovladači nebo tlačítka → na pravé straně produktu přepněte z režimu BT do jiného režimu nebo vypněte zařízení Soundbar.
- Připojené zařízení Bluetooth bude určitou dobu čekat na reakci přístroje Soundbar a poté ukončí spojení. (Čas odpojení se může lišit podle zařízení Bluetooth.)
- V režimu připojení Bluetooth se připojení Bluetooth může vypnout, když vzdálenost mezi přístrojem Soundbar a zařízením Bluetooth přesáhne 10 m.
- Přístroj Soundbar se po 5 minutách ve stavu pohotovosti vypne.
▶Informace o technologii Bluetooth
Bluetooth je technologie, která umožňuje zařízením s podporou Bluetooth snadno komunikovat bez drátů na malé vzdálenosti.
- Zařízení s technologií Bluetooth může při některých způsobech použití způsobovat rušení nebo nesprávnou funkci. Příklady:
- Část těla je v kontaktu s přijímacím/vysílacím systémem zařízení Bluetooth nebo přístrojem Soundbar.
- Překážky, jako jsou stěny, rohy nebo kancelářské přepážky, mohou způsobit rozdíly v šíření signálu.
- Zařízení využívající stejné pásmo, například lékařské přístroje, mikrovlnné trouby a bezdrátové místní sítě, mohou způsobit elektrické rušení.
- Při párování přístroje Soundbar se zařízením Bluetooth udržujte toto zařízení v malé vzdálenosti.
- Čím větší je vzdálenost mezi přístrojem Soundbar a zařízením Bluetooth, tím horší je kvalita. Pokud vzdálenost překročí dosah Bluetooth, dojde k výpadku spojení.
- V oblastech s nekvalitním příjmem nemusí připojení Bluetooth fungovat.
- PřipojeníBluetooth pracuje jen v blízkosti přístroje. Připojení bude automaticky ukončeno, pokud překročíte uvedený dosah. I v uvedeném dosahu může dojít ke zhoršení kvality zvuku vlivem překážek, jako jsou dveře a stěny.
- Toto bezdrátové zařízení může při provozu způsobit elektrické rušení.
POUŽITÍ APLIKACE MULTIROOM
Aplikace Samsung Multiroom umožňuje propojení zařízení Soundbar s chytrým zařízením, vaší sítí a Internetem. Jakmile je zařízení Soundbar připojeno k chytrému zařízení s nainstalovanou aplikací Multiroom, můžete propojit zařízení Soundbar a několik zařízení Samsung Multiroom bezdrátově a přehrávat jejich prostřednictvím zvuk.
PŘED PRVNÍM POUŽITÍM

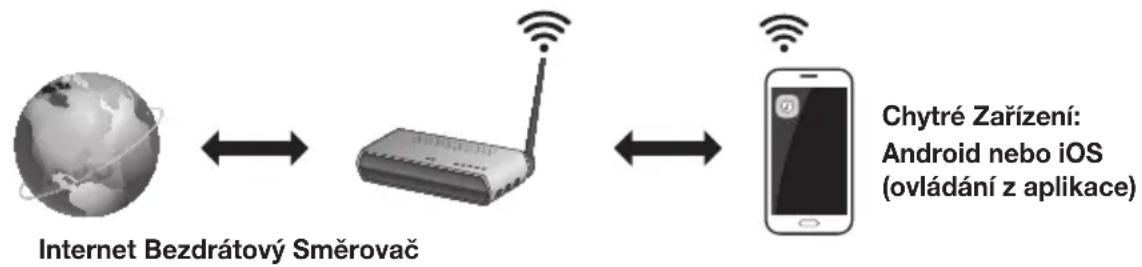

▶Základní principy komunikace
D["Chytré Zařízení: Android nebo iOS (ovládání z aplikace)"]
Požadavky:
- Bezdrátový router a chytré zařízení.
- Bezdrátový směrovač musí být připojen k Internetu.
- Chytré zařízení musí být připojeno ke směrovači pomocí Wi-Fi.
INSTALACE APLIKACE SAMSUNG MULTIROOM
Chcete-li používat zařízení Soundbar společně s aplikaci Samsung Multiroom, je třeba si tuto aplikaci stáhnout a nainstalovat na chytré zařízení. Aplikaci můžete stáhnout z obchodu Google Play nebo App Store. Máte-li nainstalovanou aplikaci Samsung Multiroom, můžete v zařízení Soundbar přehrávat hudbu uloženou v chytrém zařízení, uloženou na dalších připojených zařízeních, poskytovanou poskytovateli obsahu nebo streamovanou internetovými radiovými stanicemi.
▶Android nebo iOS
Na chytrém zařízení si z obchodu Google Play nebo App Store stáhněte aplikaci Samsung Multiroom.
* Hledat v obchodě : Samsung Multiroom
nebo
▶ Spuštění aplikace Samsung Multiroom
Chcete-li spustit aplikaci Samsung Multiroom, klepněte na její ikonu v chytrém zařízení.
Na chytrém zařízení vyberte aplikaci Samsung Multiroom. Postupujte podle pokynů na displeji chytrého zařízení. Aplikace Samsung Multiroom umožňuje využití následujících funkcí.
- Poslech hudebních souborů uložených v mobilním telefonu, hudebních služeb a internetových rádií.
Funkce Network Standby On je dostupná, když je správně navázáno bezdrátové spojení mezi chytrým zařizením a přístrojem Soundbar. Tato funkce automaticky zapne přístroj Soundbar, když se k němu pokusí připojit chytré zařizení přes Bluetooth nebo Wi-Fi. Pokud byl přístroj Soundbar zapnut prostřednictvím připojení Bluetooth, je jeho režim vstupu automaticky nastaven na BT. Chcete-li zařizení Soundbar zapnout prostřednictvím Wi-Fi, musíte mít v chytrém zařizení nainstalovanou aplikaci Samsung Multiroom.
-
Připojte chytré zařízení k přístroji Soundbar.
-
Stiskem tlačítka ▶▶I na dálkovém ovládání přístroje Soundbar na alespoň 5 sekund zapněte funkci Network Standby On. Dalším stiskem tlačítka ▶▶I na alespoň 5 sekund tuto funkci vypnete.
- Zapnutí pohotovostního režimu sitě je k dispozici pouze v případě, že je zařízení Soundbar uvedeno v seznamu zařízení spárovaných s chytrým zařízením. (Chytré zařízení a zřízení Soundbar byla již alespoň jednou spárována.)
- Přístroj Soundbar se zobrazí v seznamu vyhledaných zařízení na chytrém zařízení, pouze pokud přístroj Soundbar zobrazuje zprávu [BT READY] nebo [WiFi READY].
- V režimu TV SoundConnect nelze přístroj Soundbar spárovat s dalším chytrým zařízením.
- Pokud funkce Network Standby On nepracuje
- Zapnutí pohotovostního režimu je vypnuto. Nastavte možnost ZAPNUTO.
- Připojení Wi-Fi k přístroji Soundbar je ukončeno při odpojení napájecího kabelu nebo přerušení napájení. Zapněte přístroj Soundbar a opět navažte spojení.
- Je-li režim Pohotovostní režim sítě ve stavu Vyp., zařízení Soundbar nelze zapnout pomocí Bluetooth.
AKTUALIZACE SOFTWARU
Společnost Samsung může v budoucnu uvolnit aktualizace firmwaru pro přístroj Soundbar.
Je-li k dispozici aktualizace, lze ji aplikovat připojením zařízení s rozhraním USB obsahujícího aktualizaci firmwaru k portu USB na přístroji Soundbar.
Mějte na paměti, že v případě existence více aktualizačních souborů je nutné nahrávat je na zařízení USB postupně a aplikovat aktualizace firmwaru jednotlivě.
Další informace o stažení aktualizačních souborů naleznete na webu Samsung.com nebo si je můžete vyžádat od střediska technické podpory Samsung.
▶Postup aktualizace
- Propojte kabel adaptéru Micro USB do USB se zástrčkou USB 2.0 Micro USB (typ B) na jednom konci a standardní zásuvkou 2.0 USB (typ A) na druhém konci s konektorem Micro USB zařízení Soundbar.
- Kabel adaptéru Micro USB do USB se prodává samostatně. Chcete-li si jej zakoupit, obrat'te se na servisní středisko společnosti Samsung nebo na oddělení péče o zákazníky společnosti Samsung.
- Následujícím postupem si stáhněte software k výrobku:
Přejděte na stránku Samsung (samsung.com/sec) → podle názvu modelu vyhledejte zákaznickou podporu (název se může měnit) - Uložte stažený software na jednotku USB a výběrem možnosti "Extrahovat do název_složky" rozzipujte složku.
- Vypněte jednotku Soundbar a zapojte USB flash disk s aktualizačním softwarem do portu mikro USB na kabelovém adaptéru.
- Zapněte jednotku Soundbar. Do 3 minut se zobrazí UPDATE a spustí se aktualizační proces.
- Po dokončení aktualizace se jednotka Soundbar automaticky vypne a zapne.
▶ Nebyla-li zobrazena zpráva UPDATE
- Vypněte přístroj Soundbar a připojte pamět'ové zařízení USB obsahující aktualizační soubory k portu USB na přístroji Soundbar.
- Odpojte napájecí kabel, opět jej připojte a zapněte přístroj.
- Připojte zařízení USB s aktualizací firmwaru k portu USB na hlavním přístroji.
- Aktualizace firmwaru nemusí proběhnout správně, pokud jsou na paměťovém zařízení USB uloženy zvukové soubory podporované přístrojem Soundbar.
- Během aktualizace nevypínejte napájení a neodpojujte zařízení USB. Po dokončení aktualizace firmwaru se hlavní přístroj automaticky vypne.
- Po dokončení aktualizace bude v systému Soundbar inicializováno uživatelské nastavení.
Doporučujeme si nastavení poznamenat, abyste je po aktualizaci mohli snadno obnovit.
Mějte na paměti, že aktualizace firmwaru resetuje také připojení subwooferu.
Pokud není po aktualizaci automaticky navázáno spojení se subwooferem, přejděte na stranu 16.
Pokud se aktualizace nezdaří, zkontrolujte USB flash disk.
- Uživatelé systému Mac OS musejí použít USB flash disk se souborovým systémem MS-DOS (FAT).
- Zařízení USB některých výrobců nemusí být podporována.
AUTOMATICKÁ AKTUALIZACE
Přístroj Soundbar automaticky kontroluje dostupnost aktualizací, i když je vypnutý, je-li připojen k Internetu.
- Přístroj Soundbar ve výchozím nastavení spouští aktualizace automaticky.
- Aby bylo možné používat funkci automatické aktualizace, musí být přístroj Soundbar připojen k Internetu.
- Připojení Wi-Fi k přístroji Soundbar je ukončeno při odpojení napájecího kabelu nebo přerušení napájení. V případě přerušení napájení zařízení Soundbar zapněte a znovu zapojte.
TEŠENÍ PROBLÉMŮ
Dříve, než se obrátíte na servis, zkontrolujte níže uvedené.
| Přístroj se nezapne. | |
| • Je napájecí kabel zapojen do zásuvky? | → Zapojte zástrčku napájecího kabelu do zásuvky. |
| Přístroj nereaguje na stisknutí tlačítka. | |
| • Je ve vzduchu statická elektrina? | → Odpojte napájecí kabel a opět jej zapojte. |
| Není slyšet zvuk. | |
| Je funkce ztlumení zvuku zapnutá?Je hlasitost nastavena na minimum? | → Stiskem tlačika(Ztlumení) vypněte tuto funkci.→ Zvyšte hlasitost. |
| Dálkové ovládání nefunguje. | |
| Jsou baterie vybité?Je vzdálenost mezi dálkovým ovládáním a hlavní jednotkou příliš velká? | → Vyměňte baterie za nové.→ Přesuňte se do menší vzdálenosti od přístroje. |
| Funkce TV SoundConnect (spárování televizoru) selhala. | |
| Podporuje váš televizor funkci TV SoundConnect?Je firmware televizoru aktualizován na nejnovější verzi?Došlo při připojování k chybám? | → Funkci TV SoundConnect podporují některé televizory Samsung uvedené na trh po roce 2012.Zkontrolujte, zda váš televizor podporuje funkci TV SoundConnect.→ Aktualizujte firmware televizoru na nejnovější verzi.→ Obrat’te se na středisko podpory Samsung.→ Resetujte TV SoundConnect a znovu připojte.Chcete-li resetovat připojení TV SoundConnect,stiskněte a 5 sekund podržte tlačítko ▶II. |
| Červená kontrolka na subwooferu bliká a subwoofer nereprodukuje zvuk. | |
| • Subwoofer možná není připojen ke hlavnímu přístroji. | → Pokuste se připojit subwoofer znovu.(Viz strana 16.) |
| Zařízení Soundbar se nezapne pomocí Bluetooth ani pomocí aplikace Multiroom. | |
| • Ověřte, zda je možnost Pohotovostní režim sítě ve stavu Vyp.. | → Funkce BT ani WiFi nejsou totiž ve vypnutém stav dispozici. Zapněte režim Pohotovostní režim sítě podržením tlačítka ▶▶ po dobu 5 vteřin. |
TECHNICKÉ ÚDAJE
| OBECNÉ | Hmotnost | Hlavní jednotka | 2,6 kg |
| Subwoofer(PS-WK650 / PS-WK651) | 6,8 kg | ||
| Rozměry(Š x V x H) | Hlavní jednotka | 1010,5 x 54,0 x 87,5 mm | |
| Subwoofer(PS-WK650 / PS-WK651) | 452,0 x 335,0 x 154,0 mm | ||
| Rozsah provozních teplot | +5 °C až + 35 °C | ||
| Rozsah provozní vlhkosti | 10 % až 75 % | ||
| ZESILOVAČ | Jmenovitývýstupnívýkon | Hlavní jednotka | 30 W x 6, 6 Ω, celk. harm. zkreslení ≤ 10 % |
| Subwoofer(PS-WK650 / PS-WK651) | 160 W, 3 Ω, celk. harm. zkreslení ≤ 10 % | ||
* Konstrukce, technické údaje a obrazovka aplikací se mohou změnit bez předchozího upozornění.
* Nominální specifikace
- Společnost Samsung Electronics Co., Ltd si vyhrazuje právo změnit specifikace bez upozornění.
-Hmotnost a rozměry jsou přibližné.
- Informace o napájecím zdroji a příkonu naleznete na štítku na přístroji.
※ Upozornění : Při zapnutí či vypnutí bezdrátového a kabelového síťové připojení se přístroj automaticky restartuje.
| Celkový příkon v pohotovostním režimu (W) (Všechny síťové porty aktivní) | 2,8W | |
| Wi-Fi/Ethernet Metoda deaktivace portů | Chcete-li zapnout nebo vypnout funkci Wi-Fi/Ethernet, stiskněte na produktu tlačítko Wi-Fi SETUP a podržte jej 30 sekund nebo stiskněte tlačítko ►►I na dálkovém ovládání Soundbar a podržte jej déle než 5 sekund. | |
| Bluetooth Metoda | deaktivace portů | Chcete-li zapnout nebo vypnout funkci Bluetooth, stiskněte na produktu tlačítko SPK ADD a podržte jej 30 sekund nebo stiskněte tlačítko ►►I na dálkovém ovládání Soundbar a podržte jej déle než 5 sekund. |
※ Poznámka k licenci otevřeného softwaru
- Další informace o otevřeném softwaru použitém v tomto přístroji naleznete na webu: http://opensource.samsung.com
Spotify® Licence
- Software Spotify podléhá licencím třetích stran uvedených na adrese www.spotify.com/connect/third-party-licenses.
- Další informace o funkci Spotify Connect naleznete na webu www.spotify.com/connect
LICENCE
Informace o patentech DTS naleznete na webu http://patents.dts.com. Vyrobeno v licenci DTS Licensing Limited. DTS, symbol & DTS spolu se symbolem jsou registrované ochranné známky a DTS 2.0 Channel je ochranná známka společnosti DTS, Inc. © DTS, Inc. Všechna práva vyhrazena.
HDMI
Výrazy HDMI a HDMI High-Definition Multimedia Interface a logo HDMI jsou ochranné známky nebo registrované ochranné známky společnosti HDMI Licensing LLC ve Spojených státech amerických a dalších zemích.
Bezdrátové modely (zahrnující frekvenci 5,15 GHz až 5,35 GHz)
Společnost Samsung Electronics tímto prohlašuje, že tento přístroj splňuje základní požadavky a další příslušná ustanovení směrnice 1999/5/ES. Původní Prohlášení o shodě je k dispozici na webu http://www.samsung.com. Přejděte do nabídky Podpora > Hledání v podpoře produktů a zadejte název modelu. Toto zařízení lze používat ve všech státech Evropské unie. Toto zařízení je určeno pouze k použití v interiéru.
Bezdrátové modely (s výjimkou frekvence 5,15 GHz až 5,35 GHz)
Společnost Samsung Electronics tímto prohlašuje, že tento přístroj splňuje základní požadavky a další příslušná ustanovení směrnice 1999/5/ES.
Původní Prohlášení o shodě je k dispozici na webu http://www.samsung.com.
Přejděte do nabídky Podpora > Hledání v podpoře produktů a zadejte název modelu.
Toto zařízení lze používat ve všech státech Evropské unie.
Kontaktujte SAMSUNG WORLD WIDE
Pokud máte otázky týkající se výrobku Samsung, kontaktujte středisko Samsung pro péči o zákazníky.
| Country | Contact Centre | Web Site |
| ■Europe | ||
| U.K 0330 SAMSUNG (7267864) www.samsung.com/uk/support | ||
| EIRE 0818 7171 | 00 www.samsung.com/ie/support | |
| GERMANY | 0180 6 SAMSUNG bzw.0180 6 7267864*(0,20 €/Anruf aus dem dt. Festnetz, ausdem Mobilfunk max. 0,60 €/Anruf) | www.samsung.com/de/support |
| FRANCE 01 48 63 00 00 www.samsung.com/fr/support | ||
| ITALIA 800-SAMSUNG (800.7267864) www.samsung.com/it/support | ||
| SPAIN 3490217 | 2678 www.samsung.com/es/support | |
| PORTUGAL 808 | 20 7267 www.samsung.com/pt/support | |
| LUXEMBURG 261 | 03 710 | www.samsung.com/be_fr/support |
| NETHERLANDS | 0900-SAMSUNG (0900-7267864)(€ 0,10/Min) | www.samsung.com/nl/support |
| BELGIUM 02-201 | -24-18 | www.samsung.com/be/support(Dutch)www.samsung.com/be_fr/support (French) |
| NORWAY | 815 56480 | www.samsung.com/no/support |
| DENMARK | 70 70 19 70 | www.samsung.com/dk/support |
| FINLAND | 030-6227 515 | www.samsung.com/fi/support |
| SWEDEN | 0771 726 7864 (0771-SAMSUNG) | www.samsung.com/se/support |
| POLAND | 801-172-678* lub +48 22 607-93-33 ** (koszt połączeria weclug taryfy operatora) | www.samsung.com/pl/support |
| HUNGARY | 0680SAMSUNG (0680-726-786)0680PREMIUM (0680-773-648) | www.samsung.com/hu/support |
(Platí pro země se systémem odděleného sběru)
Tato značka na baterii, návodu nebo obalu znamená, že baterie v tomto výrobku nesmí být na konci své životnosti likvidovány společně s jiným domovním odpadem. Případně vyznačené symboly chemikálií Hg, Cd nebo Pb upozorňují na to, že baterie obsahuje rtut', kadmium nebo olovo v množství překračujícím referenční úrovně stanovené směrnící ES 2006/66.
Pokud baterie nejsou správně zlikvidovány, mohou tyto látky poškodit zdraví osob nebo životní prostředí.
Pro ochranu přirodních zdrojů a pro podporu opakovaného využívání materiálů oddělte, prosim, baterie od ostatních typů odpadu a nechte je recyklovat prostřednictvím místního bezplatného systému zpětného odběru baterií.
| Country Contact Centre | Web Site | |
| AUSTRIA | 0800-SAMSUNG (0800-7267864)[Only for Premium HA] 0800-366661[Only for Dealers] 0810-112233 | www.samsung.com/at/support |
| SWITZERLAND | 0800 726 78 64 (0800-SAMSUNG) | www.samsung.com/ch/support(German)www.samsung.com/ch_fr/support(French) |
| CZECH | 800 - SAMSUNG (800-726786) | www.samsung.com/cz/support |
| SLOVAKIA | 0800 - SAMSUNG (0800-726 786) | www.samsung.com/sk/support |
| CROATIA | 072 726 786 www.samsung.com/hr/support | |
| BOSNIA | 055 233 999 www.samsung.com/support | |
| MONTENEGRO | 020 405 888 www.samsung.com/support | |
| SLOVENIA | 080 697 267 (brezplačna številka) www.samsung.com/si | |
| SERBIA | 011 321 6899 www.samsung.com/rs/support | |
| BULGARIA | *3000 Цена в мрежата0800 111 31 , Безплатна телефонна линия | www.samsung.com/bg/support |
| ROMANIA | *8000 (apel in retea)08008-726-78-64 (08008-SAMSUNG)Apel GRATUIT | www.samsung.com/ro/support |
| CYPRUS 8009 | 4000 only from landline, toll free | www.samsung.com/gr/support |
| GREECE | 80111-SAMSUNG (80111 726 7864) onlyfrom land line (+30) 210 6897691 frommobile and land line | |
| LITHUANIA | 8-800-77777 | www.samsung.com/lt/support |
| LATVIA | 8000-7267 | www.samsung.com/lv/support |
| ESTONIA | 800-7267 | www.samsung.com/ee/support |
Správná likvidace výrobku (Elektrický & elektronický odpad)
(Platí pro země se systémem odděleného sběru)
Toto označení na výrobku, jeho příslušenství nebo dokumentaci znamená, že výrobek a jeho elektronické příslušenství (například nabiječku, náhlavní sadu, USB kabel) je po skončení životnosti zakázáno likvidovat jako běžný komunální odpad. Možným negativním dopadům na životní prostředí nebo lidské zdraví způsobeným nekontrolovanou likvidací zabráníte oddělením zmíněných produktů od ostatních typů odpadu a jejich zodpovědnou recyklací za účelem udržitelného využívání druhotných surovin.
Uživatelé z řad domácností by si měli od prodejce, u něhož produkt zakoupili, nebo u příslušného městského úřadu vyžádat informace, kde a jak mohou tyto výrobky odevzdat k bezpečné ekologické recyklaci.
Podnikoví uživatelé by měli kontaktovat dodavatele a zkontrolovat všechny podmínky kupní smlouvy. Tento výrobek a jeho elektronické příslušenství nesmí být likvidován spolu s ostatním průmyslovým odpadem.
Bedienungsanleitung
Zaregistrujte svoj výrobok na
www.samsung.com/register
výstraHa: Aby ste predišli riziku vzniku požiaru a riziku úrazu elektrickým prúdom, nevystavujte zariadenie dažd'u ani vlhkosti.
Upozornenie : ABY STE PREDIŠLI ÚRAZU ELEKTRICKÝM PRÚDOM, ÚPLNE ZASUŇTE KONCOVKU SIĚTOVEJ ŠNÚRY DO ELEKTRICKEJ ZÁSUVKY.
Dial'kový ovládač / Lítiová batéria (3V: CR2032)
Siet'ový Kábel : 2 ks Siet'ový adaptér Optický Kábel
Ovláda úroveň hlasitosti.
Na displeji predného panela sa zobrazí čiselná hodnota úrovne hlasitosti.
② Tlačidlo (Zdroj)
Vyberá vstup D.IN, AUX, HDMI, BT, TV.
- Ked' zapojíte siet'ový kábel, tlačidlo napájania bude fungovat' za 4 až 6 sekúnd.
- Ked' zapnete napájanie tejto jednotky, bude predtým, ako začne produkovat' zvuk, 4 až 5 sekundové omeškanje.
- Ak si chcete vychutnat' iba zvuk zo systému Soundbar, musíte vypnút' reproduktory televízora v ponuke nastavenia zvuku na vašom televízore. Obrát'te sa na návod na použitie dodaný s vašim televízorom.
ZADNÝ/SPODNÝ PANEL
Stlačením a podržaním tlačidla ▶ približne na 5 sekúnd zapnete alebo vypnete funkciu Anynet+.
OFF - ANYNET+, ON - ANYNET+
Umožňuje používat' ovládanie dynamického rozsahu s technológiou Dolby Digital. Stlačením a podržaním tlačidla SOUND EFFECT približne na 5 sekúnd v pohotovostnom režime zapnete alebo vypnete funkciu DRC (Dynamic Range Control).
Napájanie
Zapína a vypína systém pre Soundbar.
Hlasitost'
Nastavuje úroveň hlasitosti jednotky.
Prehrat'/Pozastavit'
- Ovládajte TV pomocou dial'kového ovládania TV.
- Pri montáži sa uistite, že závesná čast' Konzoly nástenného držiaka smeruje dozadu.
- Pomocou digitálneho optického kábla pripojte konektor DIGITAL AUDIO IN (OPTICAL) na zariadení Soundbar ku konektoru optického výstupu na TV.
- Stlačením tlačidla na pravej strane zariadenia Soundbar alebo tlačidla SOURCE na dial'kovom ovládaní vyberte režim P.IN.
▶ Auto Power Link
-Ak kábel AUX nie je pripojený 5 minút.
Ak chcete vypnút' funkciu Auto Power Down v režime AUX, stlačte a na 5 sekúnd podržte tlačidlo ▶II.
Na displeji sa zobrazí hlásenie ON - AUTO POWER DOWN / OFF - AUTO POWER DOWN.
BLUETOOTH
- Adaptérový kábel Micro USB – USB so zástrčkou Micro USB rozhrania USB 2.0 (typ B) na jednom konci a štandardnou zásuvkou rozhrania USB 2.0 (typ A) na druhom konci pripojte ku konektoru Micro USB na zariadení Soundbar.
▶Ak sa nezobrazí UPDATE
| Zariadenie sa nezapne. | |
| • Je siet'ový kábel pripojený k zásuvke? | → Zástrčku pripojte k zásuvke. |
| Po stlačení tlačidla funkcia nepracuje. | |
| • Je vo vzduchu statická elektrina? | → Odpojte zástrčku a opätovne ju pripojte. |
