INSTRUKCJA OBSŁUGI HWK651 SAMSUNG

INFORMACJE DOTYCZĄCE

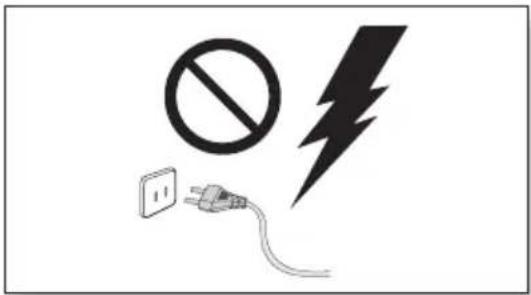

BEZPIECZEŃSTWA Ostrzeżenia dOtyczące bezpieczeństWa ABY ZMNIEJSZYĆ RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM, NIE NALEŻY ZDEJMOWAĆ OSŁONY (LUB CZĘŚCI TYLNEJ). WEWNĄTRZ NIE ZNAJDUJĄ SIĘ ŻADNE CZĘŚCI PODLEGAJĄCE SERWISOWANIU PRZEZ UŻYTKOWNIKA. CZYNNOŚCI SERWISOWE POZOSTAW WYKWALIFIKOWANEMU PERSONELOWI SERWISU. przestrOGa ryzyKO pOrażenia prądeM eLeKtrycznyM. nie OtWieraĆTen symbol wskazuje obecność wysokiego napięcie wewnątrz. Wszelki kontakt z wewnętrznymi częściami tego produktu jest niebezpieczny.Ten symbol wskazuje, że do produktu dołączono ważną dokumentację dotyczącą obsługi i konserwacji.Produkt klasy II: Ten symbol oznacza, że nie jest konieczne połączenie obudowy urządzenia z przewodem ochronnym (uziemiającym).Napięcie prądu przemiennego: Ten symbol oznacza, że napięciem znamionowym jest napięcie prądu przemiennego.Napięcie prądu stałego: Ten symbol oznacza, że napięciem znamionowym jest napięcie prądu stałego.Przestroga, należy zapoznać się z instrukcją obsługi: Ten symbol oznacza zalecenie zapoznania się z odpowiednim dokumentem w celu uzyskania przez użytkownika dalszych informacji związanych z bezpieczeństwem. Ostrzeżenie: Aby zmniejszyć ryzyko wystąpienia pożaru lub porażenia elektrycznego, nie wystawiaj niniejszego urządzenia na działanie deszczu i wilgoci.przestrOGa : ABY UNIKNĄĆ PORAŻENIA ELEKTRYCZNEGO, WSUŃ WTYCZKĘ CAŁKOWICIE DO GNIAZDA ELEKTRYCZNEGO.

• Niniejsze urządzenie powinno zawsze być podłączone do gniazda prądu zmiennego z uziemieniem.
• Aby odłączyć urządzenie od źródła zasilania, należy chwytać za wtyczkę.przestrOGa

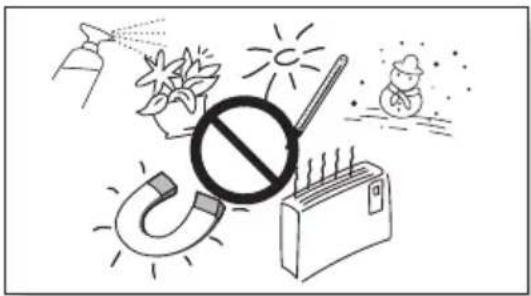

• Nie należy wystawiać tego urządzenia na kapiącą wodę lub chlapanie. Na urządzeniu nie wolno także stawiać żadnych przedmiotów wypełnionych płynami, takich jak wazon.
• Aby całkowicie wyłączyć urządzenie, należy wyciągnąć wtyczkę z gniazda sieciowego. Należy także zapewnić łatwy dostęp do wtyczki w dowolnej chwili.rozpoczynanie pracy3 POL rOzPOczynanie Pracy ŚrOdKi OstrOżnOŚci 99.1mm 99.1mm

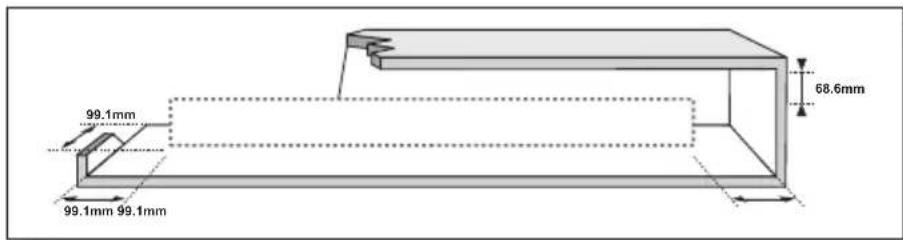

99.1mm Należy upewnić się, że źródło zasilania prądem zmiennym jest zgodne z wymaganiami wyszczególnionymi na naklejce umieszczonej z tyłu produktu. Urządzenie należy umieścić w pozycji poziomej na odpowiedniej podstawie (meblu) zachowując wystarczająco dużo miejsca na dopływ powietrza 7–10 cm. Należy upewnić się, że otwory wentylacyjne nie są zasłonięte. Urządzenia nie należy kłaść na wzmacniaczach lub innych urządzeniach, które mogą nagrzewać się w czasie pracy. Urządzenie zostało zaprojektowane jako urządzenie ciągłego użytku. Aby całkowicie wyłączyć urządzenie, odłącz wtyczkę zasilania z gniazdka. Odłącz urządzenie, jeżeli nie ma być używane przez dłuższy czas. Podczas burzy z piorunami należy odłączyć główną wtyczkę prądu przemiennego z gniazda. Napięcie gwałtownie wzrasta pod wpływem wyładowań atmosferycznych, co może uszkodzić jednostkę. Produkt należy chronić przed wilgocią (np. wazony) i nadmiernym ciepłem (np. z kominka) lub urządzeniami wytwarzającymi silne pole elektromagnetyczne. Jeśli urządzenie nie działa prawidłowo, należy odłączyć kabel zasilania ze źródła prądu zmiennego. Produkt nie jest przeznaczony do użytku przemysłowego. Należy go używać jedynie w celu prywatnym. Jeśli produkt lub płyta były przechowywane w niskich temperaturach, może wystąpić kondensacja pary wodnej. W przypadku przewożenia odtwarzacza zimą należy odczekać około 2 godzin przed jego użyciem, aż temperatura jednostki osiągnie wartość pokojową. Jednostki nie należy wystawiać bezpośrednio na promienie słońca lub inne źródła ciepła. Mogłoby to doprowadzić do przegrzania i uszkodzenia urządzenia. Baterie użyte w tym produkcie zawierają substancje chemiczne szkodliwe dla środowiska. Nie należy wyrzucać baterii razem z innymi odpadkami gospodarstwa domowego. Nie należy wrzucać baterii do ognia. Nie należy dopuszczać do zwarcia ani do przegrzania baterii, ani nie należy ich rozmontowywać. W przypadku nieprawidłowego włożenia baterii istnieje niebezpieczeństwo wybuchu. Nowe baterie powinny być tego samego typu. OSTRZEŻENIE: NIE POŁYKAĆ BATERII — RYZYKO POPARZENIA CHEMICZNEGO. [Pilot wyposażony w ] Ten produkt zawiera baterię pastylkową. W przypadku połknięcia baterii pastylkowej może ona spowodować poważne poparzenia chemiczne w ciągu zaledwie 2 godzin i może być przyczyną śmierci. Należy przechowywać nowe i zużyte baterie z dala od dzieci. Jeżeli komora baterii nie zamyka się dokładnie, należy przestać korzystać z produktu i przechowywać z dala od dzieci. W przypadku podejrzenia, że baterie zostały połknięte lub znalazły się w wewnątrz jakiejś części ciała, należy niezwłocznie skontaktować się z lekarzem.54 rozpoczynanie pracy

2 ROZPOCZYNANIE PRACY 2 Informacje dotyczące bezpieczeństwa 5 Co zostało dostarczone 6 OPISY 6 Panel przedni/prawy 7 Panel tylny/dolny 8 Pilot 11 INSTALACJA 11 Instalacja listwy Soundbar 11 Montowanie wspornika ściennego 15 Demontaż listwy Soundbar ze ściany 16 ZŁĄCZA 16 Podłączanie subwoofera 18 Podłączanie do telewizora 18 Podłączanie do telewizora za pomocą cyfrowego kabla optycznego 19 Połączenia z telewizorem przy użyciu kabla HDMI (Cyfrowego) 19 TV SoundConnect 21 Podłączanie do urządzeń zewnętrznych 21 Kabel audio optyczny lub analogowy 22 Kabel HDMI 23 FUNKCJE 23 Tryb wejścia 24 Bluetooth 27 Korzystanie z aplikacji Multiroom 29 Korzystanie z funkcji Network Standby

30 Aktualizacja oprogramowania 32 ROZWIĄZYWANIE PROBLEMÓW 32 Rozwiązywanie problemów 33 DODATEK 33 Dane techniczne ● Rysunki i ilustracje znajdujące się w tej instrukcji obsługi służą wyłącznie jako źródło informacji i mogą różnić się od rzeczywistego wyglądu produktu. ● I stnieje możliwość nałożenia opłaty administracyjnej w przypadku gdy: (a) zostanie wezwany technik, a w urządzeniu nie zostanie stwierdzona żadna wada (tj. w przypadku, gdy użytkownik nie przeczyta niniejszej instrukcji). (b) urządzenie zostanie przyniesione do punktu napraw, a w urządzeniu nie zostanie stwierdzona żadna wada (tj. w przypadku, gdy użytkownik nie przeczyta niniejszej instrukcji). ● Użytkownik zostanie poinformowany o wysokości takiej opłaty administracyjnej przed wykonaniem jakiejkolwiek naprawy lub wizytą technika na miejscu.5 POL rOzPOczynanie Pracy

CO ZOSTAŁO DOSTARCZONE

PRZED PRZECZYTANIEM TEJ INSTRUKCJI OBSŁUGI

Przed przeczytaniem instrukcji obsługi, należy zapoznać się z następującymi pojęciami. + Symbole używane w instrukcji Symbol Termin DefinicjaPrzestrogaDotyczy sytuacji, w których funkcja nie działa lub ustawienia mogą zostać anulowane.UwagaDotyczy wskazówek lub instrukcji na stronie, pomagających w obsłudze każdej funkcji.Sprawdź, czy dostarczono wszystkie akcesoria przedstawione poniżej.Pilot / Bateria litowa (3V : CR2032)Przewód Zasilania : 2 szt.Zasilacz transformatorowyPrzewód optycznyA-TYPE : 616mmB-TYPE : 360mmCENTER LINEA B B ASzablon do montażu na ścianie Śruba mocująca : 2 szt. Śruby : 2 szt.Wspornik do montażu na ścianie, lewyWspornik do montażu na ścianie, prawy ● Wygląd akcesoriów może się nieznacznie różnić od powyższych ilustracji. ● Adapter Micro USB-USB i kable HDMI są sprzedawane osobno. W celu zakupu należy skontaktować się z Centrum Serwisowym firmy Samsung lub Działem Obsługi Klienta firmy Samsung.76 opisy

(Głośność) Steruje poziomem głośności. Wartość numeryczna poziomu głośności pojawia się na wyświetlaczu panelu przedniego. 2 Przycisk (Źródło) Umożliwia wybranie wejścia D.IN, AUX, HDMI, BT, TV. ● Naciśnięcie i przytrzymanie przycisku przez ponad 3 sekundy przy włączonym urządzeniu skonfiguruje przycisk tak, aby działał jak przycisk (Wyciszenie). Aby anulować konfigurację przycisku (Wyciszenie), ponownie naciśnij przycisk i przytrzymaj przez ponad 3 sekundy. 3 Przycisk (Zasilanie) Włącza i wyłącza urządzenie Soundbar.

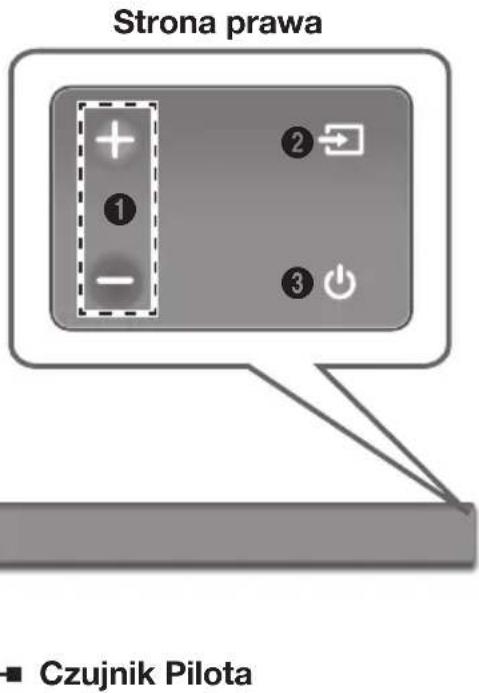

Strona prawa Wyświetlacz Wyświetla bieżący słuchania. Czujnik Pilota

● Przy podłączaniu przewodu prądu zmiennego przycisk zasilania zadziała w ciągu od 4 do 6 sekund. ● Po włączeniu zasilania tego urządzenia nastąpi 4-5 sekundowe opóźnienie przed odtworzeniem dźwięku. ● Aby odtwarzać dźwięk tylko z zestawu Soundbar, należy wyłączyć głośniki telewizora w menu Audio Setup telewizora. Należy zapoznać się z instrukcją obsługi telewizora. opisy7 POL OPisy

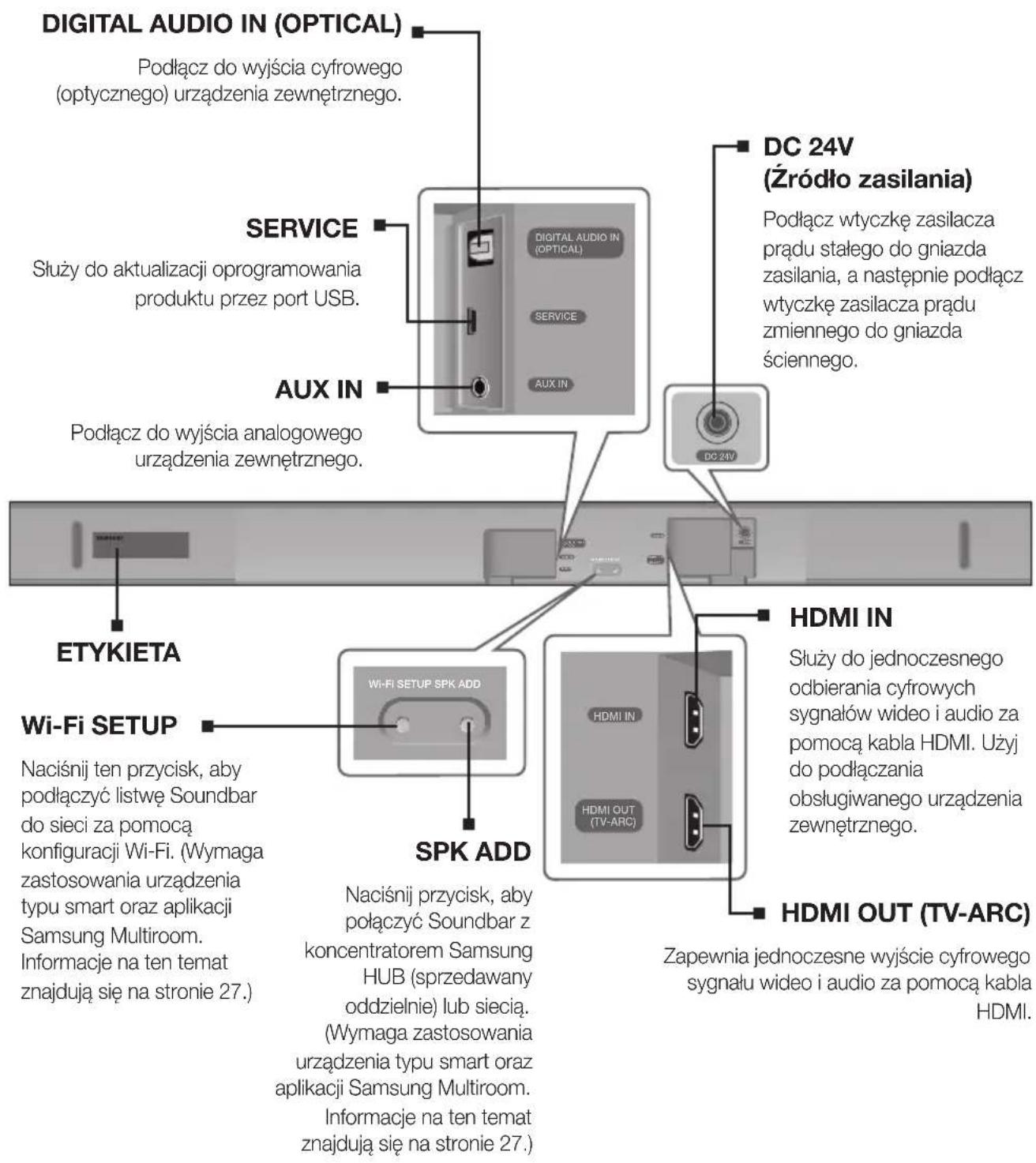

DIGITAL AUDIO IN(OPTICAL)AUX INHDMI INHDMI OUT(TV-ARC)DC 24VSERVICEWi-Fi SETUP SPK ADDDC 24VDIGITAL AUDIO IN(OPTICAL)SERVICEAUX IN HDMI IN HDMI OUT (TV-ARC) Wi-Fi SETUP SPK ADD DC 24V (Źródło zasilania) Podłącz wtyczkę zasilacza prądu stałego do gniazda zasilania, a następnie podłącz wtyczkę zasilacza prądu zmiennego do gniazda ściennego. SERVICE Służy do aktualizacji oprogramowania produktu przez port USB. DIGITAL AUDIO IN (OPTICAL) Podłącz do wyjścia cyfrowego (optycznego) urządzenia zewnętrznego. HDMI OUT (TV-ARC) Zapewnia jednoczesne wyjście cyfrowego sygnału wideo i audio za pomocą kabla HDMI. HDMI IN Służy do jednoczesnego odbierania cyfrowych sygnałów wideo i audio za pomocą kabla HDMI. Użyj do podłączania obsługiwanego urządzenia zewnętrznego. Wi-Fi SETUP Naciśnij ten przycisk, aby podłączyć listwę Soundbar do sieci za pomocą konfiguracji Wi-Fi. (Wymaga zastosowania urządzenia typu smart oraz aplikacji Samsung Multiroom. Informacje na ten temat znajdują się na stronie 27.) SPK ADD Naciśnij przycisk, aby połączyć Soundbar z koncentratorem Samsung HUB (sprzedawany oddzielnie) lub siecią. (Wymaga zastosowania urządzenia typu smart oraz aplikacji Samsung Multiroom. Informacje na ten temat znajdują się na stronie 27.) AUX IN Podłącz do wyjścia analogowego urządzenia zewnętrznego. ETYKIETA ● Podczas odłączania kabla zasilania zasilacza od gniazda ściennego należy trzymać go za wtyczkę. Nie ciągnij kabla. ● Nie podłączaj tego urządzenia lub innych podzespołów do gniazda prądu zmiennego, dopóki nie zostaną wykonane połączenia pomiędzy wszystkimi podzespołami. ● Zasilacz transformatorowy musi leżeć płasko na stole lub podłodze. Jeśli zasilacz transformatorowy zostanie powieszony gniazdem przewodu sieciowego w górę, do wnętrza zasilacza może się dostać woda lub inne ciała obce i spowodować jego niepoprawne działanie.98 opisy PILOT Powtórz Funkcja powtarzania jest obsługiwana tylko podczas odtwarzania utworów muzycznych zapisanych na telefonie lub utworów odtwarzanych przy użyciu funkcji DMS w aplikacji Samsung Multiroom. OFF - REPEAT : Anuluje powtarzanie odtwarzania. TRACK - REPEAT : Powtarzanie odtwarzania danego utworu. ALL - REPEAT : Powtarzanie odtwarzania wszystkich utworów. Wyciszenie Naciskając ten przycisk można zmniejszyć głośność do 0. Ponowne naciśnięcie przywraca dźwięk na poprzednim poziomie głośności. SOURCE Naciśnij, aby wybrać źródło podłączone do zestawu Soundbar. Przejście do Przodu Jeśli w urządzeniu, z którego odtwarzasz, znajduje się więcej niż jeden plik, naciśnięcie przycisku ] spowoduje wybranie następnego pliku. Bluetooth POWER Naciśnij przycisk Bluetooth POWER na pilocie, aby włączyć lub wyłączyć funkcję Bluetooth POWER On. Więcej informacji na stronach 20 i 25. SOUND Przycisk Dźwięk przestrzenny zwiększa głębię i przestrzenność dźwięku. Naciskanie przycisku SOUND przełącza ustawienia opcji Dźwięk przestrzenny: ON - SURROUND SOUND, OFF - SURROUND SOUND SOUND EFFECT Dostępnych jest 6 trybów efektów dźwiękowych: STANDARD (Oryginalny Dźwięk), MUSIC, CLEAR VOICE, SPORTS, MOVIE i NIGHT — w zależności od typu odtwarzanej treści. Wybierz tryb STANDARD, aby odtwarzać oryginalny dźwięk.

• DRC (Dynamic Range Control) Umożliwia dynamiczne sterowanie brzmieniem dźwięku w standardzie Dolby Digital. Aby włączyć lub wyłączyć funkcję DRC (Dynamic Range Control), naciśnij i przytrzymaj przycisk SOUND EFFECT przez 5 sekund, gdy urządzenie znajduje się w stanie STANDBY. Nacisnąć i przytrzymać przycisk

przez około 5 sekund, aby włączyć lub wyłączyć funkcję Anynet+.

OFF - ANYNET+, ON - ANYNET+

Funkcja Anynet+ umożliwia sterowanie listwą Soundbar za pomocą pilota telewizora Samsung kompatybilnego z funkcją Anynet+. Listwa Soundbar musi być połączona do telewizora za pomocą kabla HDMI. Nacisnąć i przytrzymać przycisk

przez około 5 sekund, aby włączyć lub wyłączyć funkcję Auto Power Link. OFF - POWER LINK, ON - POWER LINK

• Auto Power Link Synchronizuje listwę Soundbar z podłączonym źródłem optycznym przez gniazdo optyczne, aby włączała się automatycznie w momencie włączenia telewizora. (Patrz str. 18) Funkcja Auto Power Link jest dostępna tylko w trybie D.IN.9 POL OPisy Głośności Służy do regulacji poziomu głośności urządzenia. Zasilanie Włącza i wyłącza urządzenie Soundbar. SOUND CONTROL Pozwala wybrać opcję TREBLE, BASS, SUBWOOFER LEVEL lub AUDIO SYNC. Następnie za pomocą przycisków , ustaw wartości opcji TREBLE lub BASS w zakresie od -3 ~ +3, a wartość opcji SUBWOOFER LEVEL w zakresie od -12, przez -6 ~ +6. Naciśnij i przytrzymaj przycisk SOUND CONTROL przez ok. 5 sekund, aby dostosować dźwięk dla każdego pasma częstotliwości. Do wyboru dostępne są opcje 150Hz, 300Hz, 600Hz, 1,2 KHz, 2,5 KHz, 5 KHz oraz 10 KHz, a dla każdej z tych opcji można wybrać ustawienie w zakresie od -6 ~ +6. Jeśli zestaw Soundbar jest podłączony do telewizora cyfrowego i obraz wideo nie jest zsynchronizowany z dźwiękiem, można je zsynchronizować za pomocą przycisków SOUND CONTROL. Za pomocą przycisków , można wybrać opóźnienie dźwięku z zakresu od 0 ms ~ 300 ms. Funkcja Audio Sync może nie być dostępna w trybach TV i BT. Odtwarzanie/Pauza Naciśnij przycisk p aby wstrzymać tymczasowo odtwarzanie pliku. Naciśnij przycisk p ponownie, aby odtworzyć zaznaczony plik. Przejście do Tyłu Jeżeli w urządzeniu, z którego odtwarzasz, znajduje się więcej niż jeden plik, naciśnięcie przycisku [ spowoduje wybranie poprzedniego pliku. ● Telewizor można obsługiwać za pomocą pilota telewizora.1110 opisy + Sterowanie listwą Soundbar za pomocą pilota telewizora

1. Naciśnij i przytrzymaj przycisk

SOUND przez co najmniej 5 sekund, gdy listwa Soundbar jest włączona.

2. Na wyświetlaczu listwy Soundbar pojawi się napis „ON - TV REMOTE”.

3. W menu telewizora, aby dźwięki z telewizora były emitowane przez głośnik zewnętrzny.

● Tego ustawienia nie można użyć, jeśli jest używana funkcja TV ARC lub tryb HDMI. ● W trakcie korzystania z tej funkcji żadne przyciski nie są obsługiwane, z wyjątkiem przycisków VOL +/- oraz przycisku (Wyciszenie). ● Menu opcji mogą się różnić w zależności od modelu i producenta telewizora. Więcej informacji znajduje się w instrukcji obsługi telewizora. ● Funkcja jest obsługiwana przez urządzenia następujących producentów: - VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA - Funkcja może nie być obsługiwana przez pilota w zależności od jego marki. ● Aby wyłączyć tę opcję, należy nacisnąć i przytrzymać przycisk SOUND przez 5 sekund. Na wyświetlaczu listwy Soundbar pojawi się napis „OFF - TV REMOTE”.

WKŁADANIE BATERII DO PILOTA

1. Przy użyciu odpowiedniej monety

obróć pokrywę komory baterii pilota w kierunku przeciwnym do ruchu wskazówek zegara, aby ją zdjąć, jak pokazano na powyższym rysunku.

2. Włóż baterię litową 3V. Należy ją włożyć

tak, aby biegun dodatni (+) był skierowany do góry Załóż pokrywę na komorę baterii tak, aby znaki '●' znajdowały się tuż obok siebie, jak pokazano na powyższym rysunku.

3. Przy użyciu odpowiedniej

monety obróć maksymalnie pokrywę komory baterii pilota w prawo, aż zostanie zablokowana.11 POL INSTALACJA

MONTOWANIE WSPORNIKA ŚCIENNEGO

+ Środki ostrożności przy instalacji ● Należy montować wyłącznie na pionowych ścianach. ● Do instalacji unikać miejsc wysokiej temperatury i wilgotności w przeciwnym razie ściana może nie utrzymać urządzenia. ● Należy sprawdzić nośność ściany. Jeśli ściana nie jest wystarczająco mocna, aby udźwignąć urządzenie, należy ją wzmocnić lub zainstalować urządzenie na innej ścianie, która może udźwignąć ciężar urządzenia. ● Należy zakupić i zastosować wkręty mocujące lub kotwy odpowiednie do rodzaju posiadanej ściany (płyty gipsowej, płyty żelaznej, drewna itd.). W miarę możliwości należy zamontować wkręty wsporcze w kołkach w ścianie. ● Należy zakupić odpowiednie wkręty zależnie od typu i grubości ściany, na której zostanie zamontowana listwa Soundbar. - Średnica : M5 - Długość : zalecane L 35 mm lub dłuższe ● Podłączyć przewody z urządzenia do urządzeń zewnętrznych przed zamontowaniem urządzenia na ścianie. ● Pamiętaj, aby wyłączyć jednostkę przed instalacją i odłączyć ją od gniazdka zasilania. W przeciwnym razie mogłoby dojść do porażenia prądem elektrycznym.5 cm lub więcej

1. Umieścić element Szablon do montażu na ścianie na powierzchni ściany.

• Element Szablon do montażu na ścianie musi być ustawiony poziomo.

• Jeśli telewizor jest zamontowany na ścianie, listwę Soundbar należy przymocować co najmniej 5 cm poniżej telewizora.INSTALACJA1312 INSTALACJA Linia środkowa A-TYPE : 616mmB-TYPE : 360mmCENTER LINE A B B A

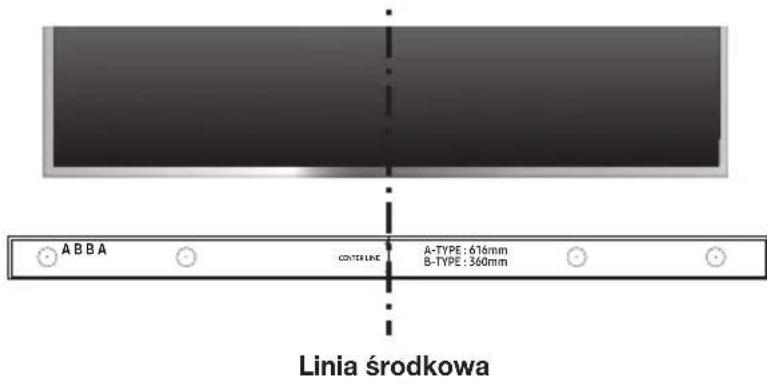

2. Wyrównać oznaczenie Linia środkowa papierowego szablonu z linią środkową telewizora (jeżeli listwa Soundbar

jest montowana poniżej telewizora), a następnie przymocować taśmą do ściany element Szablon do montażu na ścianie. ● Jeżeli listwa nie jest mocowana poniżej telewizora, należy ustawić oznaczenie Linia środkowa na środku obszaru instalacji. A-TYPE : 616mmB-TYPE : 360mmCENTER LINE A B B A A-TYPE : 616mmB-TYPE : 360mmCENTER LINEA B B A B

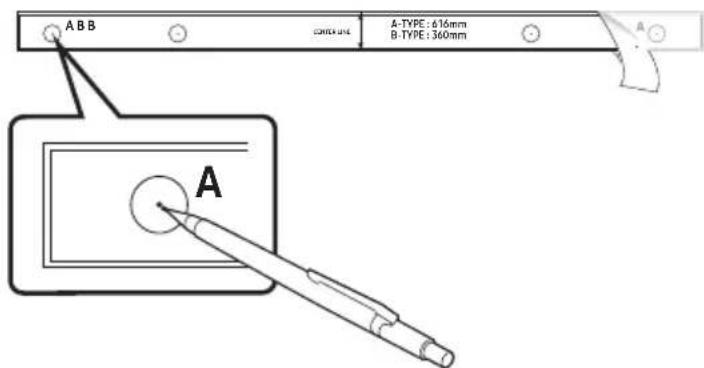

3. Zaznaczyć długopisem lub ostrym ołówkiem na ścianie miejsca wiercenia otworów na śruby wsporcze, wkładając

czubek długopisu lub ołówka w otwory A-TYPE na obu końcach szablonu. Następnie zdemontować element Szablon do montażu na ścianie.

4. Używając wiertła odpowiedniej wielkości, wywiercić w ścianie otwory w zaznaczonych miejscach.

● Jeżeli oznaczenia nie odpowiadają położeniu kołków, należy włożyć w otwory odpowiednie kotwy przed umieszczeniem w nich śrub wsporczych. Jeżeli stosowane są kotwy, należy wywiercić odpowiednio duże otwory.13 POL INSTALACJA

5. W każdy element Śruba mocująca wcisnąć śrubę (sprzedawane oddzielnie), a następnie mocno wkręcić ją

w otwór śruby wsporczej.

6. Za pomocą dwóch Śruby (M4 × L12) przymocować element Wspornik do montażu na ścianie, lewy i Prawy

do dolnej powierzchni listwy Soundbar. W celu jak najlepszego dopasowania wypustki na listwie Soundbar powinny znaleźć się w otworach na wspornikach. Tylna strona listwy Soundbar Prawy koniec listwy Soundbar ● Podczas montażu należy pamiętać, by wieszak stanowiący część elementu Wspornik do montażu na ścianie skierowany był do tyłu. Wspornik do montażu na ścianie, lewy Wspornik do montażu na ścianie, prawy ● Kształt wsporników prawego i lewego jest inny. Należy zamontować je w odpowiednich miejscach.1514 INSTALACJA

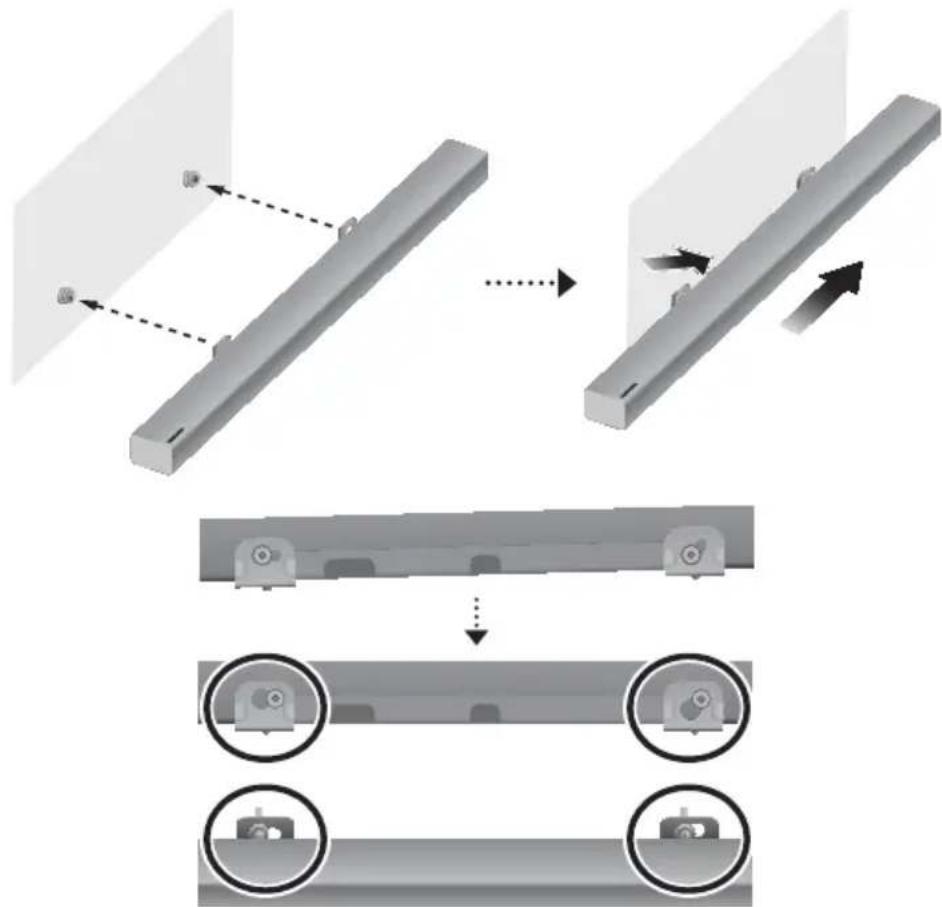

7. Zamontować listwę Soundbar z przymocowanym elementem Wspornik do montażu na ścianie, zawieszając

Wspornik do montażu na ścianie na elementach Śruba mocująca na ścianie. ● Lekko przechylić listwę Soundbar, aby łby obu elementów Śruba mocująca znalazły się w otworach elementu Wspornik do montażu na ścianie. Przesunąć listwę Soundbar w kierunku, jaki wskazuje strzałka, aby oba końce zostały mocno przytwierdzone do ściany.15 POL INSTALACJA deMOntaż ListWy sOundbar ze Ściany

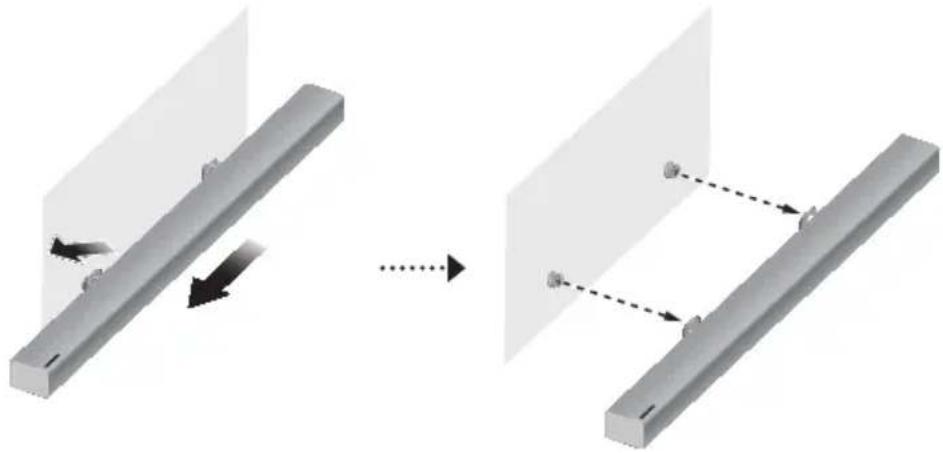

1. Aby zdjąć listwę Soundbar ze ściany, należy popchnąć ją w kierunku, jaki wskazuje strzałka, a następnie

odciągnąć od ściany, jak pokazano na rysunku. ● Nie należy zawieszać się na zamontowanym urządzeniu i należy unikać jego uderzania oraz upuszczania. ● Zamocuj urządzenie solidnie na ścianie tak, aby nie spadło. Upadek urządzenia może doprowadzić do obrażeń ciała użytkownika lub uszkodzenia produktu. ● Po zainstalowaniu urządzenia na ścianie należy się upewnić, że nie istnieje możliwość pociągnięcia kabli połączeniowych przez dzieci. ● Aby zapewnić optymalne działanie urządzenia zamontowanego na ścianie, system głośników należy zamontować co najmniej 5 cm pod telewizorem, jeśli jest on także zamontowany na tej ścianie. ● Ze względów bezpieczeństwa, jeśli urządzenie nie jest zamontowane na ścianie, należy je umieścić na wytrzymałej, płaskiej powierzchni, nie stwarzającej ryzyka spadnięcia.1716 złącza ● Nie podłączaj kabla zasilania tego produktu lub telewizora do gniazda ściennego do momentu, aż zostaną wykonane wszystkie połączenia pomiędzy komponentami. ● Przed przeniesieniem lub instalacją produktu należy wyłączyć urządzenie i odłączyć przewód zasilający.

PODŁĄCZANIE SUBWOOFERA

autOMatycznie pOdłączanie dO subWOOfera Identyfikator połączenia subwoofera jest ustawiany fabrycznie, dlatego połączenie (bezprzewodowe) pomiędzy urządzeniem głównym i subwooferem powinno być nawiązywane automatycznie, gdy oba urządzenia są włączane.

• Kiedy połączenie z subwooferem zostanie nawiązane, niebieska dioda LED LINK na subwooferze przestanie migać i zaświeci się na stałe. ręczne pOdłączanie dO subWOOfera Jeżeli niebieska dioda LED nie przestanie migać, kiedy urządzenie główne i subwoofer są włączone, należy ustawić identyfikator, wykonując opisane poniżej czynności.low. ● Ważne: Przed rozpoczęciem należy się upewnić, że w pilocie znajduje się bateria. Instrukcje znajdują się na str. 10. POWER

1. Podłącz przewody zasilania urządzenia głównego i subwoofera do gniazda zasilania prądem zmiennym.

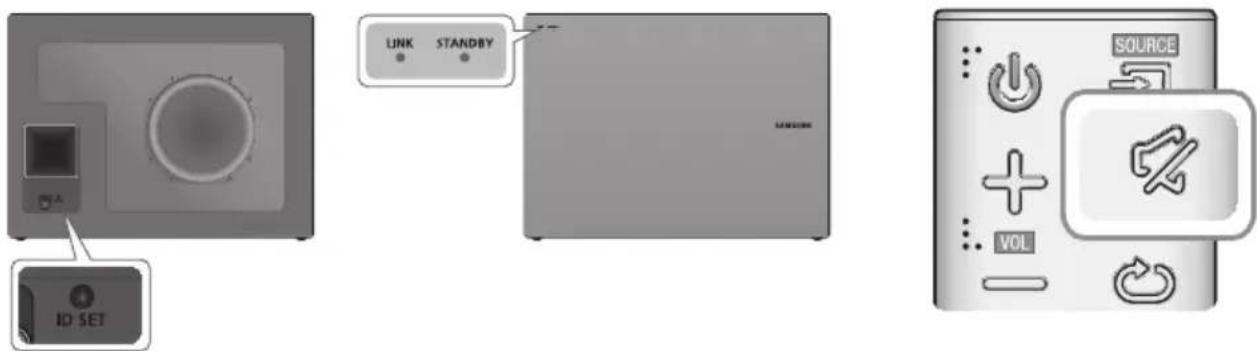

2. Naciskaj przycisk id set z tyłu subwoofera małym przedmiotem z ostrą końcówką przez 5 sekundy.

• Wskaźnik STANDBY jest wyłączony i wskaźnik LINK (niebieska dioda LED) szybko zamiga.

3. Gdy urządzenie główne jest wyłączone (w trybie STANDBY (Gotowość)), naciśnij przycisk

(Wyciszenie) na pilocie i przytrzymaj przez 5 sekund.

4. Komunikat id set pojawia się na wyświetlaczu listwy Soundbar.

5. Aby sfinalizować połączenie, włącz zasilanie urządzenia głównego, podczas gdy niebieska dioda LED subwoofera

• Urządzenie główne i subwoofer powinny być teraz połączone.

• Dioda LED LINK (niebieska) na subwooferze powinna świecić światłem stałym, a nie migać.

• Jeżeli dioda LINK nie świeci stałym niebieskim światłem, oznacza to, że proces połączenia się nie powiódł. Należy wówczas wyłączyć urządzenie główne i raz jeszcze wykonać czynności od kroku 2.

• Jakość dźwięku bezprzewodowego subwoofera można poprawić wybierając efekt dźwiękowy. (Patrz strona 8) złącza17 POL złącza ● Przed przeniesieniem lub instalacją produktu należy wyłączyć urządzenie i odłączyć przewód zasilający. ● Jeśli urządzenie główne jest wyłączone, bezprzewodowy głośnik niskotonowy przejdzie w tryb czuwania, a dioda LED STNADBY z przodu urządzenia będzie migać bezpośrednio światłem czerwonym. (Brak niebieskiej diody LED). ● Jeśli w pobliżu listwy Soundbar korzystasz z urządzenia, które używa tej samej częstotliwości (2,4GHz) co listwa Soundbar, mogą wystąpić zakłócenia dźwięku. ● Odległość transmisji fali radiowej wynosi ok. 10 m, jednak może się ona różnić w zależności od środowiska pracy. Jeżeli pomiędzy jednostką zewnętrzną, a bezprzewodowym modułem wzmacniacza znajduje się ściana z żelbetonu lub metalu, system może zupełnie nie działać z powodu nie przechodzenia fal radiowych przez metal. ● Jeśli urządzenie główne nie uzyska połączenia bezprzewodowego, wykonaj kroki 1–5 z poprzedniej strony, aby spróbować ponownie ustanowić połączenie urządzenia głównego z bezprzewodowym subwooferem. ● Bezprzewodowy subwoofer posiada wbudowaną antenę bezprzewodowego odbioru. Jednostkę należy trzymać z dala od wody i wilgoci. ● Aby osiągnąć optymalną jakość dźwięku, należy sprawdzić, czy obszar dookoła bezprzewodowego subwoofera jest wolny od jakichkolwiek przeszkód.

LAMPKA LED STANU NA OBUDOWIE SUBWOOFERA

Lampka LED Stan Opis Rozwiązanie Czerwona Świeci się Stan oczekiwania (gdy główna jednostka listwy Soundbar jest wyłączona) Należy sprawdzić zasilanie głównej jednostki listwy Soundbar Brak połączenia Należy ponownie nawiązać połączenie (informacje na temat ręcznego łączenia znajdują się w instrukcji obsługi) Niebieska Świeci się Nawiązane połączenie (prawidłowe działanie)

Miga Stan oczekiwania (gdy główna jednostka listwy Soundbar jest wyłączona) Należy sprawdzić zasilanie głównej jednostki listwy Soundbar Brak połączenia Należy ponownie nawiązać połączenie (informacje na temat ręcznego łączenia znajdują się w instrukcji obsługi) Niebieska i czerwona Miga Usterka Należy skontaktować się z centrum obsługi.1918 złącza

PODŁĄCZANIE DO TELEWIZORA

● Ważne: Przed rozpoczęciem należy się upewnić, że w pilocie znajduje się bateria. Instrukcje znajdują się na str. 10. PODŁĄCZANIE DO TELEWIZORA ZA POMOCĄ CYFROWEGO KABLA OPTYCZNEGO Wi-Fi SETUP SPK ADD

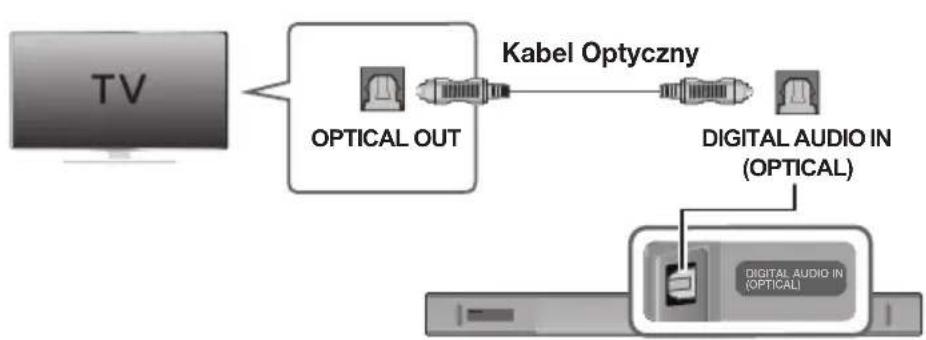

1. Połącz gniazdo DIGITAL AUDIO IN (OPTICAL) na listwie Soundbar z gniazdem wyjścia optycznego OPTICAL

OUT na telewizorze za pomocą cyfrowego kabla optycznego.

2. Naciśnij przycisk

po prawej stronie listwy Soundbar lub przycisk SOURCE na pilocie i wybierz tryb D.IN. + Auto Power Link W przypadku podłączenia urządzenia głównego do telewizora za pomocą kabla optycznego ustaw funkcję Auto Power na opcję ON, aby listwa Soundbar była automatycznie włączana po włączeniu telewizora.

1. Połącz listwę Soundbar z telewizorem za pomocą cyfrowego kabla optycznego.

2. Naciśnij przycisk

na górnym panelu urządzenia głównego lub przycisk SOURCE na pilocie, aby wybrać tryb D.IN.

3. Naciśnij i przytrzymaj przez 5 sekund przycisk na pilocie, aby włączyć bądź wyłączyć funkcję Auto Power

Link. ● Domyślnie funkcja Auto Power Link jest włączona. ● W zależności od podłączonego urządzenia funkcja Auto Power Link może nie działać.19 POL złącza POŁĄCZENIA Z TELEWIZOREM PRZY UŻYCIU KABLA HDMI (CYFROWEGO) Wi-Fi SETUP SPK ADD

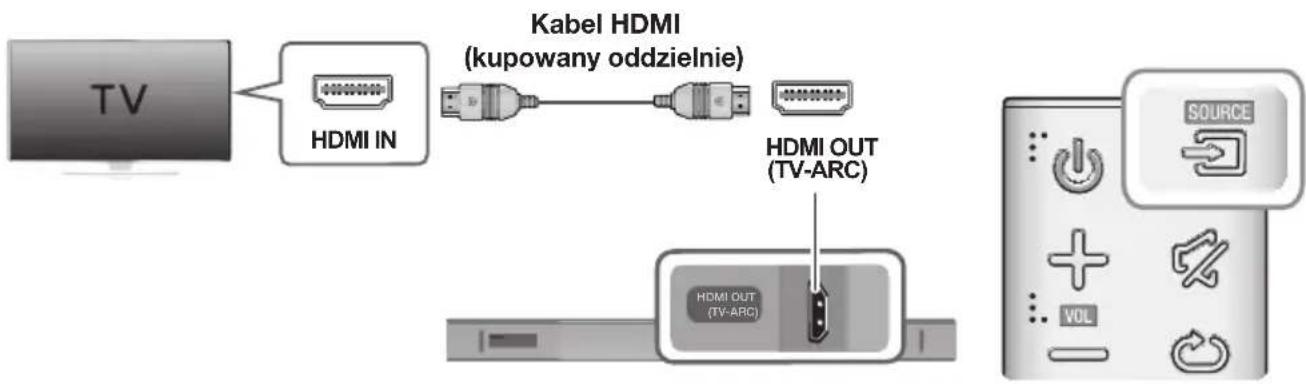

(OPTICAL) HDMI INHDMI OUT(TV-ARC) HDMI IN HDMI OUT (TV-ARC) Kabel HDMI (kupowany oddzielnie)

1. Podłącz kabel HDMI (kupowany oddzielnie) z gniazda HDMI OUT (TV-ARC) z tyłu produktu do gniazda HDMI IN

2. Naciśnij przycisk

po prawej stronie listwy Soundbar lub przycisk SOURCE na pilocie i wybierz tryb D.IN. ● HDMI to interfejs umożliwiający cyfrową transmisję danych wideo i audio poprzez jedno złącze. ● Jeśli telewizor posiada port ARC, podłącz kabel HDMI do portu HDMI IN (ARC). ● W miarę możliwości zaleca się stosowanie bezrdzeniowego kabla HDMI. Korzystając z kabla HDMI ze rdzeniem, użyj kabla o średnicy mniejszej niż 14 mm. ● Wymaga włączonej funkcji Anynet+. ● Funkcja ta nie jest dostępna, jeśli przewód HDMI nie obsługuje trybu ARC. TV SOUNDCONNECT Dźwięk z telewizora można odtwarzać przez zestaw Soundbar podłączony do telewizora firmy Samsung, który obsługuje funkcję TV SoundConnect. Podłącz

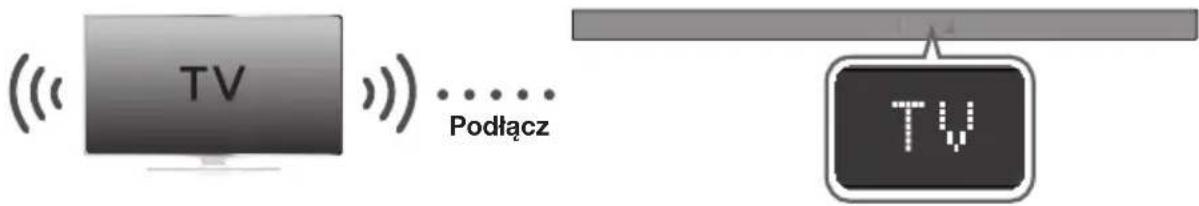

1. Włącz telewizor firmy Samsung i zestaw Soundbar.

2. Naciśnij przycisk

po prawej stronie listwy Soundbar lub przycisk SOURCE na pilocie i wybierz tryb TV.

3. Na ekranie telewizora zostanie wyświetlone pytanie, czy włączyć funkcję TV SoundConnect.

4. Wybierz opcję <Tak>, aby zakończyć podłączanie telewizora do listwy Soundbar pilotem telewizora.2120

złącza ● Jeśli proces połączenia TV SoundConnect się nie powiedzie, należy przejść do menu SoundConnect w menu Dźwięk telewizora, wybrać opcję Dodaj nowe urządzenie i ustawić opcję Dodaj nowe urządzenie na wartość Wł.. Następnie spróbować ponownie. ● Przełączenie trybu zestawu Soundbar z telewizyjnego na inny spowoduje automatyczne wyłączenie funkcji TV SoundConnect. ● Aby połączyć zestaw Soundbar z innym telewizorem, należy najpierw zakończyć istniejące połączenie. ● Aby zakończyć istniejące połączenie, należy nacisnąć i przytrzymać przycisk

na pilocie przez 5 sekund lub przełączyć w inny tryb. Aby połączyć z innym telewizorem, należy wykonać czynności opisane w krokach od 1 do 4 powyżej. ● Funkcja TV SoundConnect (SoundShare) jest obsługiwana przez niektóre telewizory firmy Samsung wprowadzone do sprzedaży w 2012 roku. Przed rozpoczęciem sprawdź, czy dany telewizor obsługuje funkcję TV SoundConnect (SoundShare). (Aby uzyskać więcej informacji, patrz instrukcja obsługi telewizora). ● Jeśli dany telewizor firmy Samsung został wprowadzony do sprzedaży przed 2014 rokiem, sprawdź menu ustawień zestawu SoundShare. ● Jeśli odległość pomiędzy telewizorem a zestawem Soundbar jest większa niż 10 m, połączenie może być niestabilne lub dźwięk może być przerywany. W takim przypadku należy zmienić ustawienie telewizora lub zestawu Soundbar, tak aby znajdowały się w zasięgu działania, a następnie ponownie ustanowić połączenie TV SoundConnect. ● Zasięg działania funkcji TV SoundConnect - Zalecany zasięg kojarzenia: w promieniu 2 m - Zalecany zasięg działania: w promieniu 10 m ● Przyciski Odtwarzaj/Wstrzymaj, Następny oraz Poprzedni na listwie Soundbar lub pilocie listwy Soundbar nie sterują telewizorem. + Korzystanie z funkcji Bluetooth POWER On Funkcja Bluetooth POWER On jest dostępna po pomyślnym podłączeniu listwy Soundbar do zgodnego z Bluetooth telewizorem przy użyciu funkcji TV SoundConnect. Gdy funkcja Bluetooth POWER On jest włączona, wyłączenie lub włączenie podłączonego telewizora spowoduje również wyłączenie lub włączenie listwy Soundbar.

1. Podłącz telewizor do listwy Soundbar, korzystając z funkcji TV SoundConnect.

2. Naciśnij przycisk Bluetooth POWER na zestawie Soundbar i na pilocie. Na wyświetlaczu zestawu Soundbar

zostanie wyświetlony komunikat "ON - BLUETOOTH POWER".

• ON - BLUETOOTH POWER : Włączenie lub wyłączenie telewizora spowoduje włączenie lub wyłącznie zestawu Soundbar.

• OFF - BLUETOOTH POWER : Zestaw Soundbar wyłącza się tylko po wyłączeniu telewizora. ● Ta funkcja jest obsługiwana tylko w niektórych telewizorach Samsung wprowadzonych do sprzedaży od roku 2013.21 POL złącza

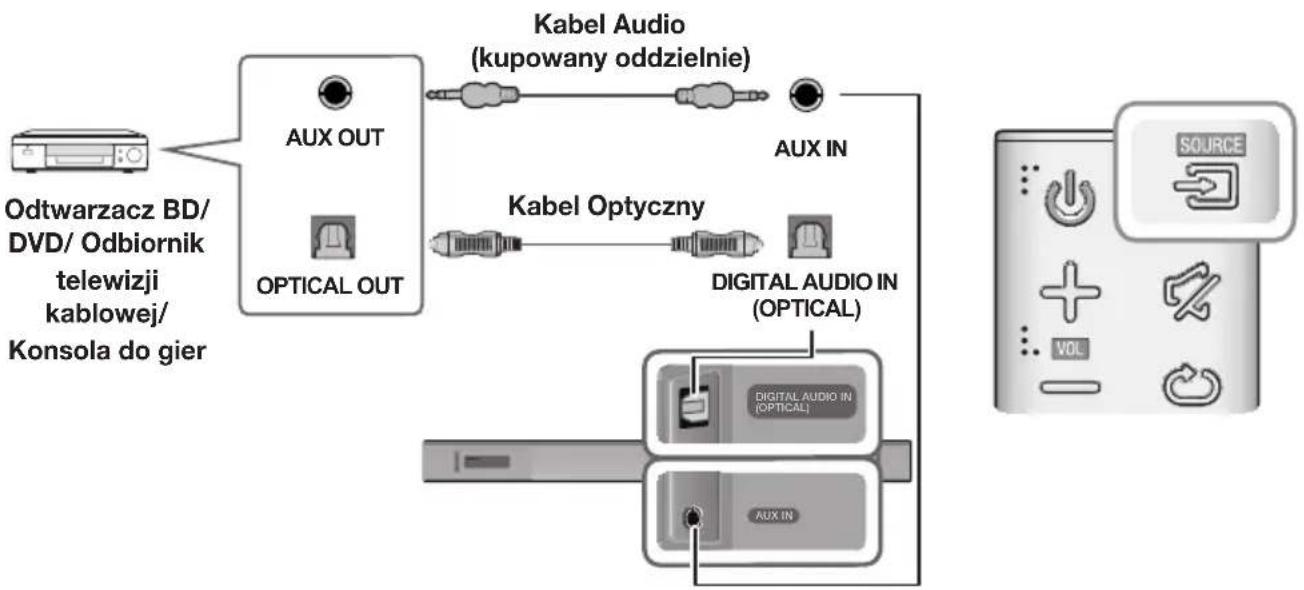

To urządzenie jest wyposażone w jedno cyfrowe wejściowe gniazdo optyczne i jedno gniazdo wejściowe audio analogowe (AUX), co umożliwia połączenie z urządzeniami zewnętrznymi na dwa sposoby. Wi-Fi SETUP SPK ADD

DIGITAL AUDIO IN(OPTICAL)OPTICAL OUTAUX INAUX OUTOdtwarzacz BD/ DVD/ Odbiornik telewizji kablowej/ Konsola do gierKabel Audio (kupowany oddzielnie)Kabel Optyczny + Kabel AUX

1. Połącz gniazdo AUX IN (Audio) na urządzeniu głównym z gniazdem AUDIO OUT na urządzeniu źródłowym za

pomocą kabla audio.2. Naciśnij przycisk po prawej stronie listwy Soundbar lub przycisk SOURCE na pilocie i wybierz tryb AUX. + Kabel Optyczny

1. Połącz gniazdo DIGITAL AUDIO IN (OPTICAL) na urządzeniu głównym z gniazdem wyjścia optycznego

OPTICAL OUT na urządzeniu źródłowym za pomocą cyfrowego kabla optycznego.2. Naciśnij przycisk po prawej stronie listwy Soundbar lub przycisk SOURCE na pilocie i wybierz tryb D.IN.2322 złącza KABEL HDMI HDMI to standardowy cyfrowy interfejs służący do łączenia takich urządzeń jak telewizor, rzutnik, odtwarzacz DVD, odtwarzacz Blu-ray, przystawka STB i inne. Technologia HDMI pozwala na przesyłanie cyfrowego sygnału dźwiękowego o najwyższej jakości, umożliwiając uzyskanie znakomitego obrazu i dźwięku w takiej postaci, w jakiej są one wytwarzane przez źródło cyfrowe. Urządzenia Cyfrowe Wi-Fi SETUP SPK ADD

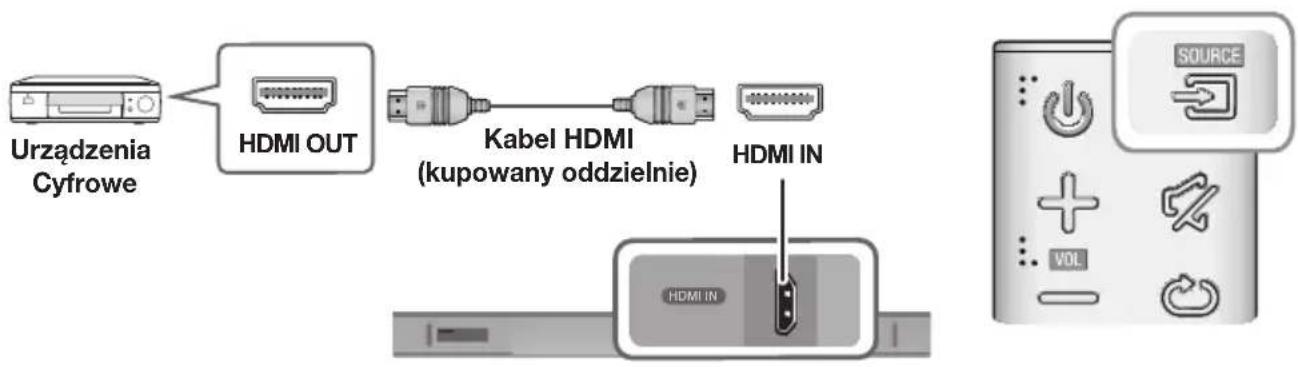

(OPTICAL) HDMI IN HDMI IN HDMI OUT Kabel HDMI (kupowany oddzielnie)

1. Podłącz przewód HDMI (kupowany oddzielnie) z gniazda HDMI IN z tyłu urządzenia do gniazda HDMI OUT w

urządzeniu cyfrowym.

2. Naciśnij przycisk

po prawej stronie listwy Soundbar lub przycisk SOURCE na pilocie i wybierz tryb HDMI.23 POL funkcje

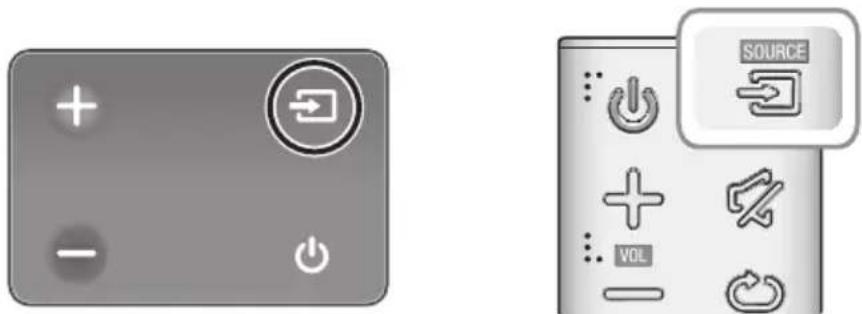

Naciśnij przycisk po prawej stronie urządzenia głównego lub przycisk SOURCE na pilocie i wybierz żądany tryb.Prawy koniec listwy SoundbarTryb wejścia WyświetlaczCyfrowe wejście optyczneWejście ARC (HDMI OUT) D.IN Wejście AUX AUX Wejście HDMI HDMI Tryb BLUETOOTH TV SoundConnect

Urządzenie wyłącza się automatycznie w następujących warunkach: ● Tryb D.IN/HDMI/BT/TV - Jeżeli przez 5 minut nie zostanie odebrany żaden sygnał audio. ● Tryb AUX - Jeśli przez 5 minut nie zostanie podłączony przewód AUX. - Jeżeli po podłączeniu przewodu do gniazda AUX przez 8 godzin nie zostanie naciśnięty żaden PRZYCISK. (Funkcję Auto Power Down można wyłączyć tylko w tym przypadku.)Aby wyłączyć funkcję Auto Power Down w czasie pracy w trybie AUX, należy nacisnąć przycisk i przytrzymać go przez 5 sekund. Na wyświetlaczu zostanie wyświetlony komunikat ON - AUTO POWER DOWN / OFF - AUTO POWER DOWN.funkcje2524 funkcje BLUETOOTH Urządzenie Bluetooth można podłączyć do listwy Soundbar i bezprzewodowo słuchać muzyki w standardzie stereo.

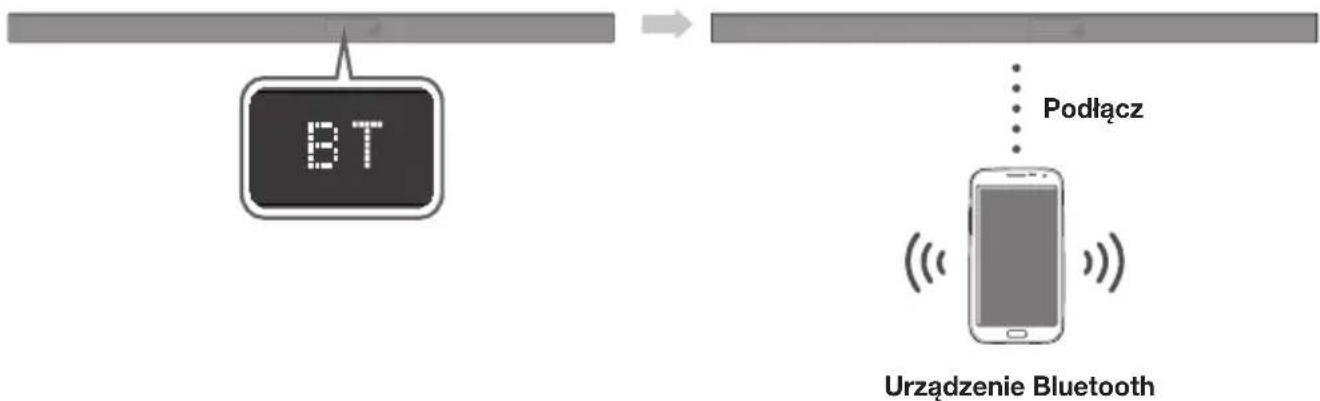

ŁĄCZENIE SYSTEMU SOUNDBAR Z URZĄDZENIEM

BLUETOOTH Sprawdź, czy urządzenie Bluetooth obsługuje funkcję zestawu słuchawek stereo obsługującego funkcję Bluetooth. Urządzenie Bluetooth Podłącz

1. Naciśnij przycisk

po prawej stronie listwy Soundbar lub przycisk SOURCE na pilocie i wybierz tryb BT.

• Na przednim wyświetlaczu listwy Soundbar zostanie wyświetlony komunikat BT READY.

2. Wybierz menu Bluetooth na urządzeniu Bluetooth, które ma być podłączone. (Patrz instrukcja obsługi urządzenia

3. Wybierz „[AV] Samsung Soundbar Kxxx” z listy.

• Gdy zestaw Soundbar jest podłączony do urządzenia Bluetooth, na przednim panelu zostanie wyświetlony komunikat [Nazwa urządzenia Bluetooth]

• Nazwa urządzenia może być wyświetlona tylko w języku angielskim. Nazwa napisana w innym języku zostanie podkreślona „ _ ”.

• Jeżeli kojarzenie urządzenia Bluetooth z systemem Soundbar nie powiodło się, usuń poprzednią pozycję „[AV] Samsung Soundbar Kxxx” znalezioną przez urządzenie Bluetooth i przeprowadź ponowne wyszukiwanie systemu Soundbar.

4. Odtwórz muzykę na podłączonym urządzeniu.

• Można słuchać muzyki odtwarzanej w podłączonym urządzeniu Bluetooth z systemu Soundbar.

• W trybie BT funkcje: Odtwarzaj/Wstrzymaj/Następny/Poprzedni nie są dostępne. Funkcje te jednak są dostępne w urządzeniach Bluetooth z obsługą AVRCP.25 POL funkcje ● Jeśli podczas podłączania urządzenia Bluetooth zostanie wyświetlone żądanie wprowadzenia kodu PIN, wprowadź <0000>. ● Jednorazowo może być skojarzone tylko jedno urządzenie Bluetooth. ● Połączenie Bluetooth zostanie przerwane w przypadku wyłączenia zestawu Soundbar. ● Zestaw Soundbar może nieprawidłowo wykonać operację wyszukiwania lub połączenia Bluetooth w poniższych przypadkach: - Jeżeli wokół systemu Soundbar występuje silne pole elektryczne. - Jeżeli kilka urządzeń Bluetooth jest skojarzonych z systemem Soundbar jednocześnie. - Jeżeli urządzenie Bluetooth jest wyłączone, nie znajduje się na właściwym miejscu lub działa nieprawidłowo. ● Należy pamiętać, że urządzenia takie jak kuchenki mikrofalowe, adaptery bezprzewodowej sieci LAN, lampy fluorescencyjne oraz kuchenki gazowe wykorzystują ten sam zakres częstotliwości, co urządzenie Bluetooth, co może powodować zakłócenia elektryczne. ● Zestaw Soundbar obsługuje dane SBC (44,1 kHz, 48 kHz). ● Należy podłączać tylko urządzenia Bluetooth obsługujące funkcję A2DP (AV). ● Nie można podłączać zestawu Soundbar do urządzenia Bluetooth, obsługującego tylko funkcję HF (z zestawem słuchawkowym). ● Po skojarzeniu listwy Soundbar z urządzeniem Bluetooth wybranie opcji „[AV] Samsung Soundbar Kxxx” z listy zeskanowanych urządzeń spowoduje automatyczne przełączenie listwy Soundbar w tryb BT. - Dostępne wtedy, gdy zestaw Soundbar znajduje się na liście urządzeń połączonych z urządzeniem Bluetooth. (Urządzenie Bluetooth i zestaw Soundbar muszą być wcześniej co najmniej raz połączone). ● Zestaw Soundbar zostanie wyświetlony na liście wyszukiwanych urządzeń urządzenia Bluetooth tylko wtedy, gdy na zestawie Soundbar wyświetlony jest komunikat BT READY. ● W trybie TV SoundConnect nie można połączyć zestawu Soundbar z innym urządzeniem Bluetooth. BLUETOOTH POWER ON (BLUETOOTH POWER) Jeżeli uprzednio sparowane urządzenie Bluetooth spróbuje się połączyć z listwą Soundbar, kiedy funkcja Bluetooth POWER On jest włączona, a listwa Soundbar jest wyłączona, wówczas listwa Soundbar automatycznie się włączy.

1. Naciśnij przycisk Bluetooth POWER na pilocie, kiedy listwa Soundbar jest włączona.

2. Na wyświetlaczu listwy Soundbar pojawi się komunikat ON - BLUETOOTH POWER.

ODŁĄCZANIE URZĄDZENIA BLUETOOTH OD SYSTEMU SOUNDBAR Urządzenia Bluetooth można odłączyć od systemu Soundbar. Aby zapoznać się z instrukcją, należy przeczytać podręcznik użytkownika urządzenia Bluetooth. ● System Soundbar zostanie odłączony. ● Gdy system Soundbar jest odłączony od urządzenia Bluetooth, na przednim wyświetlaczu systemu Soundbar pojawi się komunikat BT DISCONNECTED. ODŁĄCZANIE SYSTEMU SOUNDBAR OD URZĄDZENIA BLUETOOTH Naciśnij przycisk SOURCE na pilocie lub przycisk po prawej stronie produktu, aby przełączyć z trybu BT (Bluetooth) w inny lub wyłączyć listwę Soundbar. ● Podłączone urządzenie Bluetooth będzie przez pewien czas czekało na odpowiedź z systemu Soundbar, po czym zakończy połączenie. (Czas odłączenia może się różnić w zależności od urządzenia Bluetooth)2726 funkcje ● W trybie połączenia Bluetooth połączenie Bluetooth może zostać utracone, jeśli odstęp pomiędzy systemem Soundbar a urządzeniem Bluetooth przekracza odległość 10 m. ● System Soundbar wyłącza się automatycznie po 5 minutach w trybie gotowości. + Więcej informacji o połączeniu bluetooth Bluetooth to technologia umożliwiająca urządzeniom posiadającym funkcję Bluetooth łatwą interakcję ze sobą za pomocą bezprzewodowego połączenia o krótkim zasięgu. ● Urządzenia Bluetooth mogą powodować szum lub nieprawidłowe działanie, w zależności od sposobu użycia, jeżeli: - Część urządzenia jest w kontakcie z systemem odbioru/transmisji urządzenia Bluetooth lub systemu Soundbar. - Z powodu wahań pola elektrycznego powstałych na skutek przeszkód takich jak ściany, narożniki lub ścianki działowe. - W przypadku narażenia urządzenia na zakłócenia elektryczne pochodzące od urządzeń korzystających z tej samej częstotliwości, takich jak sprzęt medyczny, kuchenki mikrofalowe lub urządzenie bezprzewodowe LAN. ● System Soundbar należy kojarzyć z urządzeniem Bluetooth zachowując niewielką odległość pomiędzy nimi. ● Im większa odległość pomiędzy systemem Soundbar a urządzeniem Bluetooth, tym gorsza jakość. Jeżeli odległość przekroczy zasięg roboczy Bluetooth, nastąpi utrata połączenia. ● W obszarach słabego odbioru łączność Bluetooth może nie działać poprawnie. ● Połączenie Bluetooth działa tylko w pobliżu zestawu. Połączenie zostaje automatycznie przerwane w przypadku odległości przekraczającej ten zasięg. Nawet w tym zasięgu jakość dźwięku może ulec pogorszeniu z powodu przeszkód takich jak ściany lub drzwi. ● To urządzenie bezprzewodowe może powodować zakłócenia elektryczne podczas pracy.27 POL funkcje

KORZYSTANIE Z APLIKACJI

MULTIROOM Aplikacja Samsung Multiroom umożliwia połączenie listwy Soundbar z urządzeniem typu smart, siecią i Internetem. Po połączeniu listwy Soundbar z urządzeniem typu smart z zainstalowaną aplikacją Multiroom można również bezprzewodowo połączyć listwę Soundbar z wieloma urządzeniami Samsung Multiroom i odtwarzać przez nie dźwięk. ZANIM ROZPOCZNIESZ + Podstawowe informacje o komunikacji Internet Ruter BezprzewodowyUrządzenie Inteligentne: Android lub iOS (Sterowanie aplikacją) Wymagania: 1. Router bezprzewodowy i urządzenie typu smart.2. Ruter bezprzewodowy należy podłączyć do Internetu.3. Urządzenie inteligentne należy podłączyć do rutera za pomocą połączenia Wi-Fi.

INSTALOWANIE APLIKACJI SAMSUNG MULTIROOM

Aby korzystać z listwy Soundbar w połączeniu z aplikacją Samsung Multiroom, należy pobrać i zainstalować aplikację Samsung Multiroom na urządzeniu typu smart. Aplikację można pobrać ze sklepu Google Play lub App Store. Po zainstalowaniu aplikacji Samsung Multiroom można odtwarzać za pomocą listwy Soundbar muzykę zapisaną na swoim urządzeniu typu smart, na innych podłączonych urządzeniach, dostarczaną przez dostawcę treści lub przesyłaną strumieniowo przez internetowe stacje radiowe. + Android lub iOS Pobierz aplikację Samsung Multiroom z serwisu Google Play lub App Store w urządzeniu inteligentnym.* Wyszukiwanie : Samsung Multiroom lub2928 funkcje + Uruchamianie aplikacji Samsung Multiroom Aby uruchomić aplikację Samsung Multiroom, należy dotknąć ikonę Multiroom na urządzeniu typu smart.

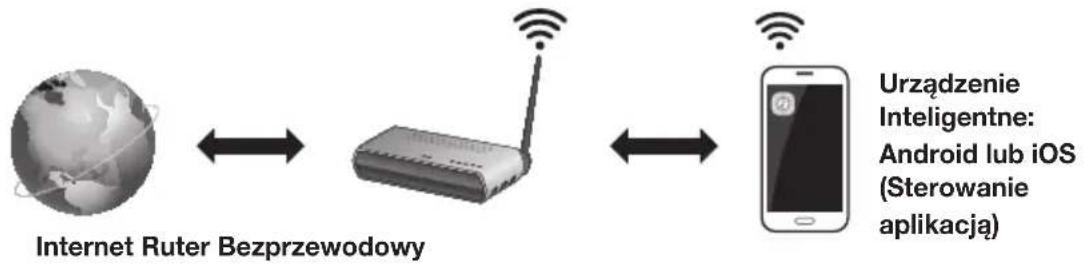

PODŁĄCZANIE LISTWY SOUNDBAR DO SIECI

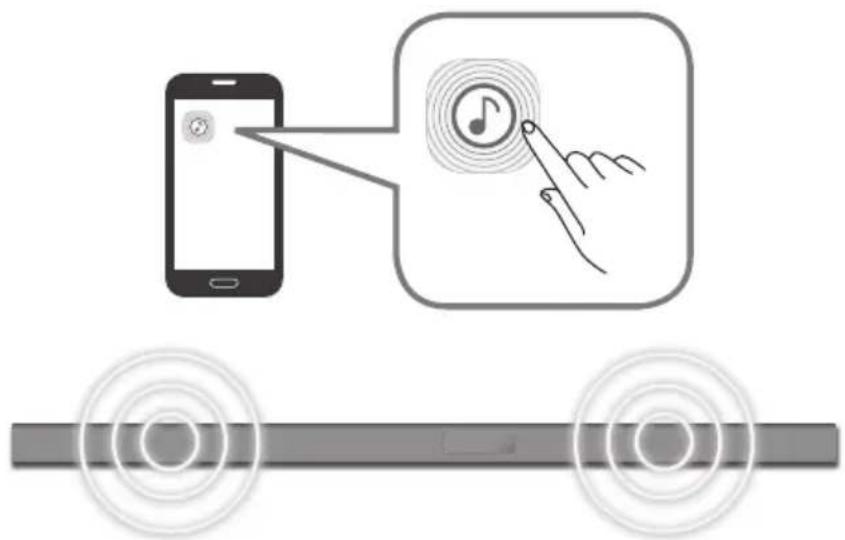

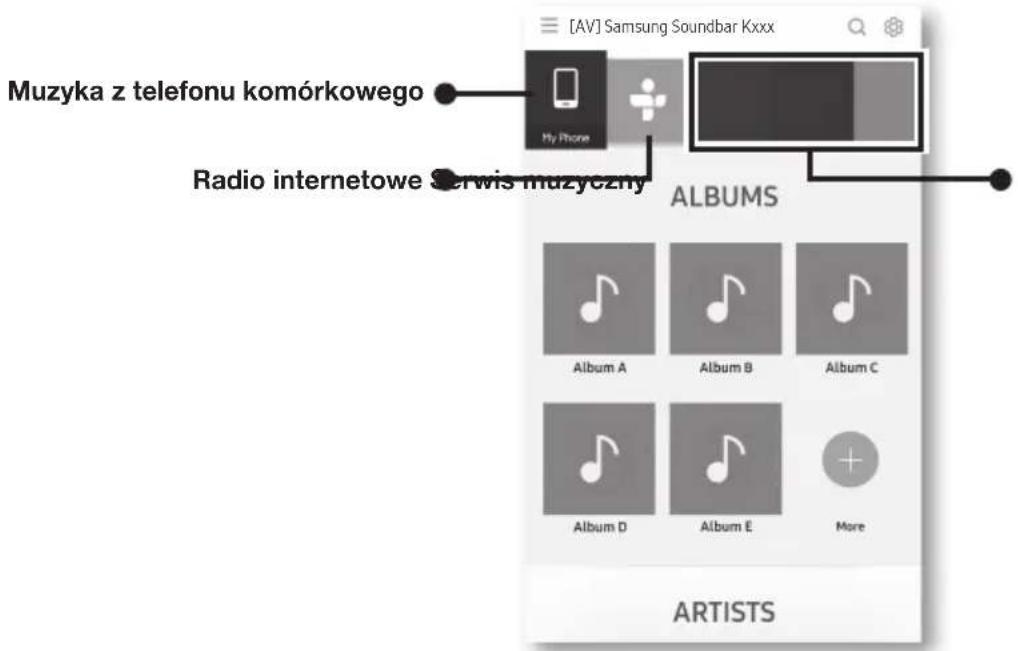

W urządzeniu inteligentnym wybierz aplikację Samsung Multiroom. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie inteligentnego urządzenia. Aplikacja Samsung Multiroom umożliwia korzystanie z następujących funkcji: - Pozwala odtwarzać pliki muzyczne zapisane w telefonie komórkowym, różne źródła muzyki oraz internetowe stacje radiowe. Muzyka z telefonu komórkowego Radio internetowe Serwis muzyczny [AV] Samsung Soundbar Kxxx29 POL funkcje

KORZYSTANIE Z FUNKCJI NETWORK

STANDBY ON Funkcja Network Standby On jest dostępna, jeśli pomiędzy urządzeniem inteligentnym a listwą Soundbar zostało prawidłowo nawiązane połączenie bezprzewodowe. Funkcja ta automatycznie włącza listwę Soundbar w przypadku próby nawiązania przez urządzenie inteligentne połączenia z listwą Soundbar przez Bluetooth lub Wi-Fi. Jeśli listwa Soundbar została włączona przez połączenie Bluetooth, jej tryb wprowadzania zostanie automatycznie ustawiony na BT. Aby możliwe było włączenie listwy Soundbar za pomocą połączenia Wi-Fi, aplikacja Samsung Multiroom musi być zainstalowana na urządzeniu typu smart.

1. Podłącz urządzenie inteligentne do listwy Soundbar.

2. Włącz funkcję Network Standby On naciskając przycisk ] na pilocie listwy Soundbar i przytrzymując ponad

5 sekund. Funkcję można wyłączyć naciskając ponownie przycisk ] i przytrzymując przez ponad 5 sekund. ● Funkcja Network Standby On jest dostępna tylko wtedy, gdy listwa Soundbar znajduje się na liście sparowanych urządzeń urządzenia typu smart. (Urządzenie typu smart i listwa Soundbar musiały co najmniej raz zostać wcześniej sparowane). ● Listwa Soundbar zostanie wyświetlona na liście wyszukiwanych urządzeń urządzenia inteligentnego tylko wtedy, gdy na listwie Soundbar wyświetlony jest komunikat [BT READY] lub [WiFi READY]. ● W trybie TV SoundConnect listwy Soundbar nie można połączyć z innym urządzeniem inteligentnym. ● Jeśli funkcja Network Standby On nie działa - Funkcja Network Standby On jest ustawiona na Wył.. Ustaw opcję WŁ.. ● Połączenie Wi-Fi do listwy Soundbar zostanie przerwane, jeśli odłączony zostanie przewód zasilania lub nastąpi przerwa w zasilaniu. Włącz listwę Soundbar i podłącz ponownie. ● Jeśli dla funkcji Zasilanie przez sieć wybrano ustawienie Wył., nie można włączyć listwy Soundbar przez połączenie Bluetooth.3130 funkcje AKTUALIZACJA OPROGRAMOWANIA DIGITAL AUDIO IN(OPTICAL)AUX INHDMI INHDMI OUT(TV-ARC)DC 24VSERVICEWi-Fi SETUP SPK ADD

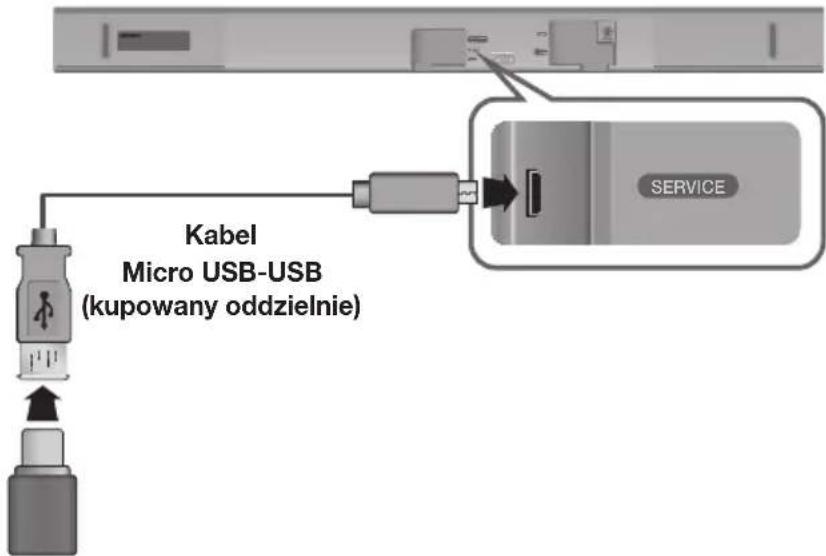

Kabel Micro USB-USB (kupowany oddzielnie)

AKTUALIZACJA PRZY UŻYCIU USB

Firma Samsung może w przyszłości zapewniać aktualizacje oprogramowania wewnętrznego listwy Soundbar. Jeżeli dostępna będzie aktualizacja oprogramowania wewnętrznego, możliwe będzie jego uaktualnienie poprzez podłączenie urządzenia USB z zapisaną na nim aktualizacją oprogramowania do gniazda USB listwy Soundbar. Należy pamiętać, że w przypadku większej liczby plików aktualizacji, należy je zapisywać w urządzeniu USB pojedynczo i używać ich do aktualizacji oprogramowania po kolei. Aby uzyskać więcej informacji na temat pobierania plików aktualizacji, należy odwiedzić stronę Samsung.com lub skontaktować się z centrum obsługi telefonicznej Samsung. + Procedura aktualizacji

1. Podłącz kabel adaptera Micro USB-USB z męską wtyczką Micro USB 2.0 (typu B) na jednym końcu i

standardowym wtykiem żeńskim 2.0 USB (typu A) na drugim końcu do gniazda Micro USB na listwie Soundbar. ● Kabel adaptera Micro USB-USB jest sprzedawany oddzielnie. W celu zakupu należy skontaktować się z Centrum Serwisowym firmy Samsung lub Działem Obsługi Klienta firmy Samsung.

2. Aby pobrać oprogramowanie dla produktu, należy wykonać opisane poniżej czynności:

Należy przejść do witryny firmy Samsung pod adresem samsung.com/sec wyszukać model urządzenia i wybrać opcję obsługi klienta (nazwa opcji może się zmienić).

3. Zapisz pobrane oprogramowanie na dysku przenośnym USB, a następnie wybierz opcję „Wyodrębnij do folderu o

określonej nazwie”, aby rozpakować folder.

4. Wyłączyć listwę Soundbar i do portu żeńskiego portu na kablu adaptera micro USB podłączyć dysk przenośny

USB, na którym znajduje się aktualizacja oprogramowania.

5. Włączyć listwę Soundbar. W ciągu 3 minut wyświetli się okno UPDATE i rozpocznie się proces aktualizacji.

6. Po zakończeniu aktualizacji listwa Soundbar automatycznie wyłączy się i włączy.31

POL funkcje + Jeśli UPDATE nie została wyświetlona

1. Wyłącz listwę Soundbar, podłącz urządzenie pamięci masowej USB z plikami aktualizacji do gniazda USB listwy

2. Odłącz kabel zasilania, podłącz go ponownie i włącz urządzenie.

● Włóż urządzenie USB zawierające aktualizację oprogramowania wewnętrznego do portu USB głównego urządzenia. ● Aktualizacja oprogramowania może nie działać prawidłowo, jeśli na urządzeniu pamięci masowej USB są zapisane pliki dźwiękowe obsługiwane przez listwę Soundbar. ● Nie odłączaj zasilania ani nie wyjmuj urządzenia USB podczas aktualizacji. Po zakończeniu aktualizacji oprogramowania urządzenie główne zostanie automatycznie wyłączone. ● Po zakończeniu aktualizacji rozpocznie się konfiguracja użytkownika w urządzeniu Soundbar. Zalecamy zapisanie ustawień, aby możliwe było ich łatwe przywrócenie po wykonaniu aktualizacji. Należy pamiętać, że aktualizacja oprogramowania spowoduje także rozłączenie a następnie ponowne połączenie subwoofera. Jeśli połączenie subwoofera nie zostanie automatycznie ustanowione ponownie po aktualizacji, patrz strona 16. Jeśli aktualizacja oprogramowania się nie powiedzie, należy sprawdzić, czy dysk przenośny USB nie jest uszkodzony. ● Użytkownicy komputerów Mac powinny użyć dysku przenośnego USB w formacie MS-DOS (FAT). ● Niektóre urządzenia pamięci USB nie są obsługiwane, zależnie od producenta. AUTOMATYCZNA AKTUALIZACJA Nawet jeśli listwa Soundbar jest wyłączona, listwa Soundbar automatycznie sprawdzi najnowsze oprogramowanie i kontynuuje aktualizację, jeśli jest podłączona do Internetu. ● Listwa Soundbar jest skonfigurowana tak, aby domyślnie uruchamiać automatyczną aktualizację. ● Aby korzystać z funkcji automatycznej aktualizacji, należy podłączyć listwę Soundbar do Internetu. ● Połączenie Wi-Fi do listwy Soundbar zostanie przerwane, jeśli odłączony zostanie przewód zasilania lub nastąpi przerwa w zasilaniu. W razie odcięcia zasilania, należy włączyć listwę Soundbar i ponownie ją podłączyć.3332 Rozwiązywanie pRoblemów

ROZWIĄZYWANIE PROBLEMÓW

Przed zgłoszeniem się do serwisu należy sprawdzić następujące informacje. Urządzenie się nie włącza.

• Czy kabel zasilania jest podłączony do gniazda? ¼ Podłącz kabel zasilania do gniazda. Funkcja nie działa, gdy naciskany jest dany przycisk.

• Czy w powietrzu są ładunki elektrostatyczne? ¼ Odłącz kabel zasilania i podłącz ponownie. Brak dźwięku.

• Czy włączona jest funkcja wyciszenia?

• Czy głośność ustawiona jest na minimalną? ¼ Naciśnij przycisk (Wyciszenie), aby wyłączyć tę funkcję. ¼ Ustaw głośność. Pilot nie działa.

• Czy baterie są wyczerpane?

• Czy odległość pomiędzy pilotem a jednostką główną jest zbyt duża? ¼ Wymień baterie. ¼ Przesuń bliżej do urządzenia. Uruchomienie trybu TV SoundConnect (łączenie telewizora) nie powiodło się.

• Czy ten telewizor obsługuje tryb TV SoundConnect?

• Czy dany telewizor posiada najnowszą wersję oprogramowania sprzętowego?

• Czy w trakcie połączenia wyświetlany jest błąd? ¼ Tryb TV SoundConnect jest obsługiwany przez niektóre telewizory firmy Samsung wprowadzone na rynek po 2012 roku. Sprawdź, czy dany telewizor obsługuje tryb TV SoundConnect. ¼ Aktualizuj oprogramowanie sprzętowe telewizora do najnowszej wersji. ¼ Skontaktuj się z centrum obsługi klienta firmy Samsung. ¼ Zresetować połączenie TV SoundConnect i ponownie połączyć. Aby zresetować połączenie TV SoundConnect, należy nacisnąć i przytrzymać przycisk p przez 5 sekund. Czerwona dioda na subwooferze będzie migać i subwoofer nie będzie generował żadnego dźwięku.

• Subwoofer może nie być podłączony do głównej części urządzenia. ¼ Spróbuj ponownie połączyć subwoofer. (Patrz str. 16) Listwy Soundbar nie można włączyć przez połączenie Bluetooth ani z poziomu aplikacji Multiroom.

• Sprawdź, czy dla opcji Zasilanie przez sieć wybrano ustawienie Wył.. ¼ Jeśli tak, nie można korzystać z funkcji Wi-Fi w przypadku braku zasilania. Naciśnij i przytrzymaj przycisk

przez 5 sekund, aby włączyć funkcję Zasilanie przez sieć przy włączonym zasilaniu. Rozwiązywanie problemów33 POL dOdatek DANE TECHNICZNE OGÓLNE Waga Jednostka główna 2,6 kg Subwoofer (PS-WK650, PS-WK651) 6,8 kg Wymiary (szer. x wys. x głęb.) Jednostka główna 1010,5 x 54,0 x 87,5 mm Subwoofer (PS-WK650, PS-WK651) 452,0 x 335,0 x 154,0 mm Zakres temperatur roboczych +5°C do +35°C Zakres wilgotności roboczej 10 % do 75 % WZMACNIACZ Znamionowa moc wyjściowa Jednostka główna 30W x 6, 6 OHM, THD ≦10% Subwoofer (PS-WK650, PS-WK651)

• Konstrukcja, dane techniczne urządzenia oraz ekran Aplikacje mogą ulec zmianie bez uprzedzenia.

• Znamionowe dane techniczne - Samsung Electronics Co., Ltd. zastrzega sobie prawo do zmiany danych technicznych bez uprzedzenia. - Wagę i wymiary podano w przybliżeniu. - Informacje dotyczące zasilania oraz zużycia mocy znajdują się w na etykiecie dołączonej do urządzenia. a Ostrzeżenie : W przypadku wyłączenia/włączenia sieci Wi-Fi/Ethernet urządzenie włączy się ponownie. Całkowite zużycie energii w trybie gotowości (W) (Wszystkie porty są w stanie „WŁ”) 2,8W Wi-Fi/Ethernet Metoda dezaktywacji portu Naciśnij przycisk Wi-Fi SETUP na urządzeniu i przytrzymaj go przez 30 sekund albo naciśnij przycisk

na pilocie zdalnego sterowania urządzenia Soundbar i przytrzymaj go przez ponad 5 sekund, aby włączyć lub wyłączyć połączenie Wi-Fi/Ethernet. Bluetooth Metoda dezaktywacji portu Naciśnij przycisk SPK ADD na urządzeniu i przytrzymaj go przez 30 sekund albo naciśnij przycisk

na pilocie zdalnego sterowania urządzenia Soundbar i przytrzymaj go przez ponad 5 sekund, aby włączyć lub wyłączyć połączenie Bluetooth. a Informacja o licencji Open Source - Aby uzyskać więcej informacji o oprogramowaniu Open Source użytym w tym produkcie, odwiedź stronę: http://opensource.samsung.com

Licencja - Oprogramowanie Spotify podlega licencjom stron trzecich, które można znaleźć tutaj: www.spotify.com/connect/third-party-licenses. - Więcej informacji na temat usługi Spotify Connect można znaleźć na stronie www.spotify.com/connect dodatek34 dodatek LICENCJI Manufactured under licence from Dolby Laboratories. Dolby, Dolby Audio and the double-D symbol are trademarks of Dolby Laboratories. Informacje dotyczące patentów DTS można znaleźć na stronie: http://patents.dts.com. Wyprodukowano na licencji DTS Licensing Limited. DTS, jego graficzny symbol, & DTS i symbol łącznie, to zastrzeżone znaki towarowe, a DTS

2.0 Channel to znak towarowy firmy DTS Inc. © DTS, Inc. Wszelkie prawa zastrzeżone.

Wyrażenia HDMI i HDMI High-Definition Multimedia Interface oraz logo HDMI to znaki towarowe lub zarejestrowane znaki towarowe firmy HDMI Licensing LLC w Stanach Zjednoczonych i innych krajach. Modele bezprzewodowe (z obsługą częstotliwości 5,15 GHz–5,35 GHz) Samsung Electronics ovim izjavljuje da je ova oprema usaglašena sa suštinskim zahtevima i drugim relevantnim odredbama direktive 1999/5/EC. Zvaničnu Izjavu o usaglašenosti možete naći na adresi http://www.samsung.com. Idite na Podrška > Traži podršku za proizvod i unesite naziv modela. Ova oprema se može koristiti u svim EU zemljama. Ova oprema se može koristiti samo u zatvorenom prostoru. Modele bezprzewodowe (bez obsługi częstotliwości 5,15 GHz–5,35 GHz) Samsung Electronics ovim izjavljuje da je ova oprema usaglašena sa suštinskim zahtevima i drugim relevantnim odredbama direktive 1999/5/EC. Zvaničnu Izjavu o usaglašenosti možete naći na adresi http://www.samsung.com. Idite na Podrška > Traži podršku za proizvod i unesite naziv modela. Ova oprema se može koristiti u svim EU zemljama.Kontakt do SAMSUNG Jeśli masz pytania dotyczące produktów marki Samsung, zapraszamy do kontaktu z naszą infolinią. [Sposób poprawnego usuwania baterii, w które wyposażony jest niniejszy produkt] (Dotyczy krajów, w których stosuje się systemy segregacji odpadów) Niniejsze oznaczenie na baterii, instrukcji obsługi lub opakowaniu oznacza, że po upływie okresu użytkowania baterie, w które wyposażony był dany produkt, nie mogą zostać usunięte wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Przy zastosowaniu takiego oznaczenia symbole chemiczne (Hg, Cd lub Pb) wskazują, że dana bateria zawiera rtęć, kadm lub ołów w ilości przewyższającej poziomy odniesienia opisane w dyrektywie WE 2006/66. Jeśli baterie nie zostaną poprawnie zutylizowane, substancje te mogą powodować zagrożenie dla zdrowia ludzkiego lub środowiska naturalnego. Aby chronić zasoby naturalne i promować ponowne wykorzystanie materiałów, należy oddzielać baterie od innego typu odpadów i poddawać je utylizacji poprzez lokalny, bezpłatny system zwrotu baterii. Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny & elektroniczny) (Dotyczy krajów, w których stosuje się systemy segregacji odpadów) To oznaczenie umieszczone na produkcie, akcesoriach lub dokumentacji oznacza, że po zakończeniu eksploatacji nie należy tego produktu ani jego akcesoriów (np. ładowarki, zestawu słuchawkowego, przewodu USB) wyrzucać wraz ze zwykłymi odpadami gospodarstwa domowego. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie tych przedmiotów od odpadów innego typu oraz o odpowiedzialny recykling i praktykowanie ponownego wykorzystania materiałów. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tych przedmiotów, użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produktu, lub z organem władz lokalnych. Użytkownicy w firmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu ani jego akcesoriów nie należy usuwać razem z innymi odpadami komercyjnymi. Informacije o naporima kompanije Samsung da doprinese očuvanju životne sredine i o specifičnim zakonskim obavezama u pogledu proizvoda, npr. Direktivi o registraciji, evaluaciji, autorizaciji i restrikcijama hemikalija (REACH), potražite na sledećoj adresi: samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html Country Contact Centre
