MANUAL DE UTILIZARE ROTAK 43 LI E ACCU, ROTAK43LI BOSCH

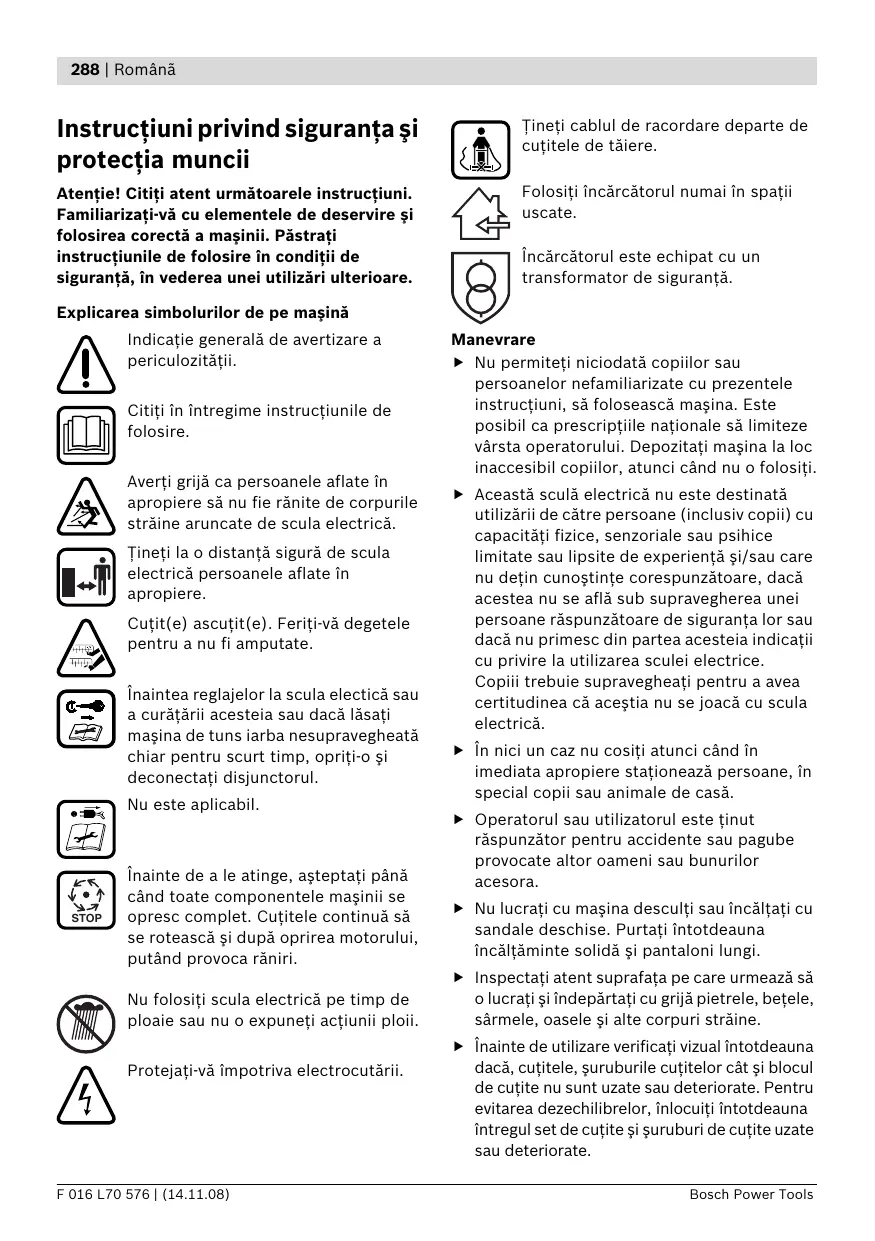

Română ......Pagina 288

Instrucțiuni privind siguranța și protectția muncii

Atenție! Citiți atent următoarele instrucțiuni. Familiarizați-vă cu elementele de deservire și folosirea corectă a mașinii. Păstrați instrucțiunile de folosire în condiții de siguranță, în vederea unei utilizări ulterioare.

Explicarea simbolurilor de pe maşină

Indicație generală de avertizare a periculozității.

Citiți în întregime instrucțiunile de folosire.

Averți grijă ca persoanele aflate în apropiere să nu fie rănite de corpurile străine aruncate de scula electrică.

Țineți la o distanță sigură de scula electrică persoanele aflate în apropiere.

Cuțit(e) ascuțit(e). Feriți-vă degetele pentru a nu fi amputate.

Înaintea reglajelor la scula electrică sau a curățării acesteia sau dacă lăsați mașina de tuns iarba nesupravegheată chiar pentru scurt timp, opriți-o și deconectați disjunctorul.

Nu este aplicabil.

Înainte de a le atinge, așteptați până când toate componentele mașinii se opresc complet. Cuțitele continuă să se rotească și după oprirea motorului, putând provoca răniri.

Nu folosiți scula electrică pe timp de ploaie sau nu o expuneți acțiunii ploii.

Protejați-vă împotriva electrocutării.

Țineți cablul de racordare departe de cuțitele de tăiere.

Folosiți încărcătorul numai în spații uscate.

Încărcătorul este echipat cu un transformator de siguranță.

Manevrare

Nu permiteți niciodată copiilor sau persoanelor nefamiliarizate cu prezentele instrucțiuni, să folosească mașina. Este posibil ca prescripțiile naționale să limiteze vârsta operatorului. Depozitați mașina la loc inaccesibil copiilor, atunci când nu o folosiți.
▶ Această sculă electrică nu este destinată utilizării de către persoane (inclusiv copii) cu capacități fizice, senzoriale sau psihice limitate sau lipsite de experiență și/sau care nu dețin cunoștințe corespunzătoare, dacă acestea nu se află sub supravegherea unei persoane răspunzătoare de siguranța lor sau dacă nu primesc din partea acesteia indicații cu privire la utilizarea sculei electrice. Copiii trebuie supravegheați pentru a avea certitudinea că aceștia nu se joacă cu scula electrică.
În nici un caz nu cosìți atunci când în imediata apropiere staționează persoane, în special copii sau animale de casă.
▶ Operatorul sau utilizatorul este ținut răspunzător pentru accidente sau pagube provocate altor oameni sau bunurilor acesora.
Nu lucrați cu mașina desculți sau încălțați cu sandale deschise. Purtați întotdeauna încălțăminte solidă și pantaloni lungi.
▶ Inspectați atent suprafața pe care urmează să o lucrați și îndepărtați cu grijă pietrele, bețele, sârmele, oasele și alte corpuri străine.
Înainte de utilizare verificați vizual întotdeauna dacă, cuțilele, şuruburile cuțitelor cât și blocul de cuțite nu sunt uzate sau deteriorate. Pentru evitarea dezechilibrelor, înlocuiti întotdeauna întregul set de cuțite și şuruburi de cuțite uzate sau deteriorate.

▶ Cosiți numai la lumina zilei sau la lumină artificială bună.
▶ Pe cât posibil, nu folosiți maçina pentru tunderea ierbii ude.
▶ Păşiti întotdeauna încet, nu alergați niciodată repede.
Nu folosiți niciodată mașina de tuns iarba cu dispositive de protecție, capace de acoperire defecte sau fără echipamente de siguranța și protecția muncii, ca de exemplu apărătoare și/ sau coș colector de iarbă.
▶ Cosirea ierbii pe taluzuri poate fi periculoasă.
- Nu cosìți în pantă foarte abruptă.
- Fiți întotdeauna atenți, astfel încât să pășiți în siguranță pe suprafețele înclinate sau pe iarba udă.
- Pe suprafetele înclinate cosìți întotdeauna transversal și niciodată în sus și în jos.
- La schimbarea direcției în pante fiți extrem de precauți.
▶ Fiți extrem de precauți atunci când mergeți înapoi sau trageți maçina.
La cosire împingeți întotdeauna înainte mașina de tuns iarba și în nici un caz nu o trageți spre corpul dumneavoastră.
▶ Cuțitele trebuie să fie oprite, atunci când mașina de tuns iarba urmează a fi răsturnată în vederea transportului, când se traversează suprafețe necultivate și în timpul transportului spre și de la zona care trebuie cosită.
Nu răsturnați mașina în momentul pornirii sau demarării motorului, în afara cazului când mașina trebuie pornită în iaba crescută înalt. În această situație nu ridicați mai mult decât este absolut necesar partea îndepărtată de la operator. Aveți grijă să țineți mâinile pe mâner, atunci când lăsați jos mașina.
▶ Conectați mașina conform celor descrise în instrucțiunile de folosire și aveți grijă să vă țineți picioarele suficient de departe de componentele care se rotesc.
▶ Nu țineți mâinile și picioarețe în apropierea sau sub piesele care se rotesc.

▶ Mențineți distanța față de zona de aruncare, atunci când lucrați cu mașina.
▶ Nu ridicati respectiv nu transportați niciodată mașina cu motorul pornit.

Deonectați disjuncctorul:

• întotdeauna când părăsiți locul în care se află mașina,
• înainte de a îndepărta blocajele,
• când verificați, curățați sau lucrați la mașină,
  – după o coliziune cu un corp străin. Verificați imediat mașina cu privire la eventuale deteriorări iar dacă este necesar, dați-o la reparat,
• când mașina începe să vibreze în mod neobișnuit (verificați imediat).

Întreținere

▶ Pentru a garanta starea bună de funcționare a mașinii, asigurați-vă de poziția fixă a piulițelor, bolțurilor și șuruburilor.
▶ Controlați regulat starea și gradul de uzură al coșului colector de iarbă.
▶ Verificați mașina și înlocuiți, din considerente legate de siguranță, componentele uzate sau deteriorate ale acesteia.
▶ Folosiți numai cuțite de tăiere prevăzute pentru această sculă electrică.
▶ Asigurați-vă că piesele noi utilizate la schimbare provin de la Bosch.
▶ Putați întotdeauna mănuși pentru grădină, atunci când manipulați cuțitele ascuțite sau dacă lucrați în apropierea acestora.

Indicații privind manevrarea optimă a accumulatorului

Înainte de a introduce accumulatorul, asigurați-vă că scula electrică este oprită.
Introducerea unui accumulator în scula electrică deja pornită poate duce la accidente.
▶ Feriți încărcătorul de ploaie sau umerzeală. Pătrunderea apei în încărcător mărește riscul de electrocutare.

Încărcați acumulatorii numai cu încărcătoare recomandate de către producător. Un încărcător recomandat pentru acumulatori de un anumit tip, poate lua foc atunci când este folosit pentru încărcarea altori acumulatori decât cei prevăzuți pentru acesta.
▶ Nu încărcați acumulatori de fabricație străină. Încărcătorul este adecvat numai pentru încărcarea accumulatorilor cu tehnologie litiu-ion, având tensiunile indicate în datele tehnice. În caz contrar esistă pericol de incendiu și explozie.
▶ Păstrați încărcătorul curat. Prin murdărire crește pericolul de electrocutare.
Înainte de utilizare controlați întotdeauna încărcătorul, cablul și ștecherul. Nu folosiți încărcătorul, în cazul în care constatați deteriorarea acestuia. Nu deschideți singuri încărcătorul și nu permiteți repararea acestuia decât de către personal de specialitate și numai cu piese de schimb originale. Încărcătoarele, cablurile și ștecherele deteriorate măresc riscul de electrocutare.
▶ Nu folosiți încărcătorul pe un substrat inflamabil (de ex. hârtie, textile etc.) resp. în mediu cu pericol de explozie. Din cauza încălzirii care se produce în timpul încărcării există pericol de incendiu.
▶ Pentru alimentarea sculelor electrice folosiți numai accumulatorii prevăzuți pentru acestea. Utilizarea altor accumulatori poate duce la răniri și peruicol de incendiu.
▶ Tineți accumulatorul nefolosit departe de agrafe de birou, monezi, chei, cuie, şuruburi sau alte obiecte metalice mici, care ar putea duce la şuntarea contactelor. Un scurtcircuit între contactele accumulatorului poate provoca arsuri sau incendii.
În caz de utilizare greșită, din accumulator se poate scurge lichid. Evitați contactul cu acesta. În caz de contact accidental clătiți bine cu apă. Dacă lichidul vă intră în ochi, consultați și un medic. Lichidul scurs din accumulator poate duce la iritații ale pielii sau la arsuri.
▶ Nu deschideți acumulatorul. Există pericol de scurtcircuit.

▶ Feriți acumulatorul de căldură, de ex. de expunere îndelungată la radiații solare, și de foc. Există pericol de explozie.
▶ Nu scurtcircuitați accumulatorul. Există pericol de explozie.
În cazul deteriorării sau utilizării necores-punzătoare a accumulatorului se pot degaja vapori. Aerisiți cu aer proaspăt iar dacă vi se face rău consultați un medic. Vaporii pot irita căile respiratorii.
▶ Protejați accumulatorul împotriva umezelii și a apei.
Depozitați acumulatorul numai în domeniul de temperatură de la 0 °C la 45 °C. Nu lăsați acumulatorul în autovehicul, de exemplu pe timpul verii.
Ocazional curățați fantele de ventilație ale acumulatorului cu o pensulă moale, curată și uscată.

Descrierea funcționării

Citiți toate indicațiile de avertizare și instrucțiunile. Nerespectarea indicațiilor de avertizare și a instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave.

Utilizare conform destinației

Scula electrică este destinată pentru cosirea gazonului în sectorul privat.

Set de livrare

Scoateți cu grjă din ambalaj trimerul de gazon cu accumulator și verificați dacă următoarele piese sunt în set complet:

• Maşină de tuns iarba cu mâner de ghidare
• 1 Parte inferioară mâner de ghidare
• 2 şuruburi
• 2 piulițe
• 2 şuruburi pentru tablă
• 2 jumătăți de coș colector de iarbă (Rotak 34/37 LI)
• 3 jumătăți de coș colector de iarbă (Rotak 43 LI)
• 2 cleme pentru prindere cablu
• Încărcător
• Disjunctor
• Acumulator/acumulatori*
• Instructiuni de folosire

\* în funcție de produs

În cazul în care există piese lipsă sau deteriorate vă rugăm să vă adresați distribuitorului dumneavastră.

Mașina cântărește în stare complet asamblată aproximativ 12,8–13,8 kg. Dacă este necesar, solicitați ajutorul altei persoane pentru a extrage mașina din ambalajul său.

Fiți atenți la cuțitele ascuțite atunci când extrageți scula electrică din ambalajul său sau o transportați la suprafața de gazon.

Elemente componente

Numerotarea componentelor illustrate se referă la schița sculei electrice de la pagina grafică.

1 Manetă de pornire
2 Buton de siguranță
3 Parte superioară mâner de ghidare
4 Coş colector de iarbă
5 Apărătoare
6 Parte inferioară mâner de ghidare
7 Capac accumulator
8 Acumulator
9 Fante de aerisire
10 Roti
11 Greble
12 Manetă de reglare a înălțimii de tăiere
13 Tastă pentru indicatorul stării de încărcare a accumulatorului
14 Indicator al nivelului de încărcare al acumulatorului
15 Indicator de supraveghere a temperaturii
16 Compartiment de încărcare
17 Încărcător
18 LED indicator roşu la încărcător
19 LED indicator verde la încărcător
20 Štecher rețea**
21 Număr de serie

** specific fiecărei țări

Accesoriiile ilustrate sau descrise nu sunt cuprinse în setul de livrare standard. Puteți găsi accesoriiile complete în programul nostru de accesorii.

Date tehnice

		Rotak 34 LI	Rotak 37 LI	Rotak 43 LI
Număr de identificare		3 600 H81 ...	3 600 H81 ...	3 600 H81 ...
Lățime cuțite	cm	34	37	43
Înălțime de tăiere	mm	20-70	20-70	20-70
Volum, coș colector de iarbă	I	40	40	50
Greutate (maximă)	kg	12,8	13,0	13,8
Număr de serie		Vezi numărul de serie 21 (plăcuța indicatoare a tipului) de pe scula electrică
Acumulator		Li-Ion	Li-Ion	Li-Ion
Număr de identificare		2 607 336 107	2 607 336 107	2 607 336 107
Tensiune nominală	V	36	36	36
Timp de încărcare (acumulator descărcat)	min	60	60	60
Număr celule de acumulator		20	20	20
Încărcător		AL 3640 CV Professional	AL 3640 CV Professional	AL 3640 CV Professional
Număr de identificare		2 607 225 ...	2 607 225 ...	2 607 225 ...
Tensiune nominală	V	36	36	36
Curent de încărcare	A	4,0	4,0	4,0
Domeniu admis al temperaturilor de încărcare	°C	0-45	0-45	0-45
Greutate conform EPTA-Procedure 01/2003	kg	1,0	1,0	1,0
Clasa de protecție		☐/II	☐/II	☐/II

Informație privind zgomotul/vibrățiile

Rotak 34/37 LI

Valorile măsurate au fost determinate conform 2000/14/CE (înălțime 1,60 m, distanță 1,0 m) și EN ISO 5349.

Nivelul de zgomot evaluat A al sculei electrice este în mod normal: nivel presiune sonoră 81 dB(A); nivel garantat al puterii sonore inferior valorii de 90 dB(A). Incertitudine K=0.74 dB.

Vibrația mână-braț este în mod normal inferioară valorii de 2,5 m/s ^2 .

Rotak 43 LI

Valorile măsurate au fost determinate conform 2000/14/CE (înălțime 1,60 m, distanță 1,0 m) și EN ISO 5349.

Nivelul de zgomot evaluat A al sculei electrice este în mod normal: nivel presiune sonoră 81 dB(A); nivel garantat al puterii sonore inferior valorii de 91 dB(A). Incertitudine K=0.74 dB.

Vibrația mână-braț este în mod normal inferioară valorii de 2,5 m/s ^2 .

Declaratie de conformitate CE

Rotak 34/37 LI

Declarăm pe proprie răspundere că produsul descris la „Date tehnice“ corespunde următoarelor standarde sau documente normative: EN 60335, EN 50338 (sculă electrică cu accumulator) și EN 60335 (încărcător) conform dispozițiilor Directivelor 2006/95/CE, 2004/108/CE, 98/37/CE (până la 28.12.2009), 2006/42/CE (începând cu 29.12.2009), 2000/14/CE.

2000/14/CE: nivel măsurat al presiunii sonore 90 dB(A). Procedură de evaluare a conformității conform anexei VI.

Rotak 43 LI

Declarăm pe proprie răspundere că produsul descris la „Date tehnice“ corespunde următoarelor standarde sau documente normative: EN 60335, EN 50338 (sculă electrică cu accumulator) și EN 60335 (încărcător) conform dispozițiilor Directivelor 2006/95/CE, 2004/108/CE, 98/37/CE (până la 28.12.2009), 2006/42/CE (începând cu 29.12.2009), 2000/14/CE. 2000/14/CE: nivel măsurat al presiunii sonore 90 dB(A). Procedură de evauare a conformității conform anexei VI.

Laborator desemnat:

SRL, Sudbury, England, Nr. 1088

Documentație tehnică la:

Pentru siguranța dumneavoastră

▶ Atenție! Opriți scula electrică, deconectați disjuncorul și îndepărtați acumulatorul înainte de a executa lucrări de întreținere sau curățare.
Acest lucru este valabil și atunci când cablul de alimentare este deteriorat, tăiat sau încurcat. După ce mașina a fost deconectată, cuțitele continuă să se mai rotească încă câteva secunde.
▶ Fiți precauți – nu atingeți cuțitul de tăiere care se rotește.

Încărcarea accumulatorului

Atenție la tensiunea rețelei: Tensiunea sursei de curent trebuie să coincidă cu cea inscriptionată pe plăcuța indicatoare a tipului încărcătorului. Încărcătoarele inscriptionate cu 230 V pot fi alimentate și la 220 V/240 V.

Folosiți numai încărcătorul din setul de livrare. Numai acest încărcător este adecvat pentru încărcarea accumulatorului Li-lon din dotarea sculei dumneavoastră electrice.

Accumulatorul este echipat cu un sistem de supraveghere a temperaturi care-i permite încărcarea numai în domeniul de temperaturi cuprins între 0 °C și 45 °C. Astfel se obține o durată de viață îndelungată a accumulatorului.

Indicație: Acumulatorul se livrează parțial încărcat. Pentru a asigura funcționarea la capacitatea nominală a accumulatorului, înainte de prima utilizare încărcați complet acumulatorul în încărcător.

Acumulatorul cu tehnologie litiu-ion poate fi încărcat în orice moment, fără ca prin aceasta să i se reducă durata de viață. O întrerupere a procesului de încărcare nu dăunează accumulatorului.

Pe durata utilizării sale la scula electrică, acumulatorul litiu-ion este protejat împotriva descărcării profunde. Când acumulatorul este descărcat, scula electrică este deconectată prin intermediul unui circuit de protecție și nu mai poate fi utilizată în continuare.

▶ După deconectarea automată a sculei electrice nu mai apăsați în continuare întrerupătorul pornit/oprit. Acumulatorul s-ar putea deteriora.

Proces de încărcare

Procesul de încărcare începe imediat după introducerea în priză a ștecherului încărcătorului și a accumulatorului 8 în compartimentul de încărcare 16.

Prin procesul de încărcare inteligentă, starea de încărcare a accumulatorului este sesizată automat iar accumulatorul va fi încărcat cu un curent de încărcare întotdeauna optim, în funcție de temperatura și tensiunea sa.

În acest mod accumulatorul este menajat, iar în cazul păstrării sale în încărcător, el va fi întotdeauna încărcat la capacitate maximă.

Semnificatia elementelor indicatoare

Supravegherea procesului de încărcare este semnalizată de indicatoarele cu LED-uri 18 resp. 19:

Încărcare rapidă

Procesul de încărcare rapidă este indicat de clipirea indicatoarelor cu LED-uri verzi 19.

În timpul procesului de încărcare cele trei LED-uri verzi se aprind unul după celălalt și se sting pentru scurt timp. Acumulatorul este complet încărcat, atunci când cele trei LED-uri verzi luminează continuu. Aproximativ 5 minute după ce acumulatorul s-a încărcat complet, cele trei LED-uri verzi se sting din nou.

Indicație: Încărcarea rapidă este posibilă numai când temperatura accumulatorului se află în domeniul temperaturilor admise, vezi paragraful „Date tehnice“.

Accumulator încărcat

Lumina continuă a indicatorului cu LED verde 19 semnalizează faptul că acumulatorul este încărcat la capacitate maximă.

În plus se aude pentru un interval de apox. 2 secunde un semnal sonor care semnalizează acustic încărcarea la capacitatea maximă a accumulatorului.

În continuare accumulatorul poate fi scos și folosit imediat.

În cazul în care accumulatorul nu este introdus în încărcător, lumina continuă a indicatorului cu LED verde 19 semnalizează faptul că ștecherul este introdus în priză și încărcătorul este pregătit de funcționare.

Temperatura accumulatorului sub 0 °C și peste 45 °C

Lumina continuă a indicatorului cu LED roșu 18 semnalizează că temperatura acumulatorului se situează în

afara domeniului temperaturilor de încărcare rapidă de 0 °C – 45 °C. Imediat ce se atinge domeniul temperaturilor admise, încărcătorul comută automat pe încărcare rapidă.

Dacă acumulatorul se află în afara domeniului temperaturilor de încărcare admise, se aprinde LED-ul roșu ale acumulatorului în momentul introducerii acestuia în încărcător.

Nu este posibilă încărcarea

Dacă procesul de încărcare prezintă vre-un alt deranjament, acesta este indicat prin clipirea indicatorului cu LED roșu 18.

Nu este posibilă începerea procesului de încărcare iar accumulatorul nu poate fi încărcat. (vezi „Detectarea defectiunilor“).

Indicații privind încărcarea

În caz de încărcare continuă, respectiv în cazul unor cicluri de încărcare care se succed fără întrerupere, încărcătorul se poate încălzi. Acest fapt nu prezintă importanță și indică o defectiune tehnică a încărcătorului.

Un timp de funcționare considerabil diminuat după încărcare indică faptul că accumulatorul s-a uzat și trebuie înlocuit.

Răcirea accumulatorului (Active Air Cooling)

Sistemul de reglare a ventilatorului integrat în încărcător supraveghează temperatura acumulatorului introdus. Dacă temperatura acumulatorului depășește 30 °C, acumulatorul va fi răcit de un ventilator, până la temperatura optimă de încărcare. Când este conectat, ventilatorul produce un zgomot caracteristic.

În situația în care ventilatorul nu funcționează, înseamnă că temperatura acumulatorului se situează în domeniul temperaturilor optime de încărcare sau ventilatorul este defect. În acest ultim caz, timpul de încărcare a acumulatorului se prelungește.

Montare

Introduceți acumulatorul și/sau conectați disjunctorul numai după ce scula electrică a fost asamblată în întregime.
La desfacerea sau plierea mânerului de ghidare superior/inferior aveți grijă să nu fie prins cablul de curent. Nu lăsați de ghidare mânerul să cadă.

Montarea mânerului de ghidare A

① ② Introduceți partea anterioară a mânerului de ghihdare 6 în găuile prevăzute în acest scop și fixați-o cu şuruburi pentru tablă.

Indicație: Partea superioară a mânerului de ghidare 3 are înălțime reglabilă. Montați mânerul de ghidare în poziția I sau II.

③ Montați partea superioară a mânerului de ghidare 3 cu şuruburile şui piulițele fluture 22 pe barele inferioare a mânerului de ghidare 6.

Indicație: Asigurați-vă că, cablul este fixat pe mînerul de ghidare cu clemele pentru fixarea cablului din setul de livrare.

Montarea accumulatorului B

① ② Trageți în sus maneta capacului de accumulator 23 și ridicati capacul de accumulator 7.
③ Introduceți acumulatorul 8 astfel încât acesta să se înclicheteze perceptibil (clic).
④ Montați apoi disjunctorul 24 conform figurii. Asigurați-vă că acesta este poziționat corect.

⑤ În cazul în care nu folosiți imediat mașina de tuns iarba, aduceți disjunctorul 24 conform figurii, în poziția de staționare.

Închideți capacul accumulatorului 7.

Extragerea accumulatorului

Trageți în sus maneta capacului de accumulator 23 și ridicati capacul acumulatorului 7.

Deconectați disjunctorul 24 și aduceți-l în poziția de staționare.

Trageți în sus maneta capacului de accumulator 23.

Extrageti accumulatorul 8.

Asamblarea coşulului colector de iarbă Rotak 34/37 LI C

Asamblati partea superioară a coșului colector de iarbă cu partea inferioară a coșului prin înclichetarea ecliselor de-a lungul marginii. Începeți această operație din partea posterioară și lucrați spre înainte.

Rotak 43 LI D

Asamblati cele două jumătăți ale părții inferioare a coșului colector de iarbă prin înclichetarea ecliselor de-a lungul marginii. Începeți această operație din partea posterioară și lucrați spre înainte.
② Îmbinați cele două jumătăți ale coșului colector de iarbă.

Montarea/demontarea coşului colector de iarbă E

Ridicați apărătoarea 5 și țineți-o în această poziție, pentru a monta sau demonta coșul colector de iarbă 4.

Dacă nu trebuie să se colecteze iarba, mașina poate fi utilizată și fără a fi montat coșul colector de iarbă 4. Apărătoarea 5 trebuie atunci desigur trasă în jos.

Reglarea înălțimii de tăiere F

Înainte de a regla înălțimea de tăiere opriți- vă, eliberați maneta de pornire și așteptați ca motorul să se oprească. După oprirea motorului cuțitele se mai rotesc încă, putând cauza răniri.

▶ Fiți precauți – nu atingeți cuțitul de tăiere care se rotește.

Pentru primul cosit al sezonului ar trebui reglată o înălțime mare de tăiere.

Maşina de tuns iarba poate fi reglată la 7 înălțimi de tăiere cuprinse între 35 mm și 70 mm. În acest scop apăsați și împingeți spre interior maneta de reglare a înălțimii de tăiere 12 și deplasați-o înainte sau înapoi în timp ce ridicați sus sau împingeți în jos maşina de tuns iarba, reglând astfel înălțimea de tăiere.

Prin îndepărtarea capacului 25 conform figurii, înălțimea de tăiere a mașinii de tuns iarba poate fi redusă până la 20 mm.

- Atunci când înălțimea de tăiere este reglată la 20 – 30 mm durata de funcționare a accumulatorului scade.

Functionare

Punere în funcțiune

▶ După oprirea mașinii, cuțitele continuă să se mai rotească încă câteva secunde.
Aşteptați până când motorul și cuțitele se opresc complet, înainte de a reporni maçina.
▶ Nu deconectați și apoi reconectați imediat scula electrică.

Indicație: Pentru a ușura pornirea, împingeți în jos mânerul de ghidare în scopul ridicării roților din față.

Reconectați disjunctorul 24.

Pornire

① Apăsați butonul de siguranță 2 și țineți-l apăsat.
② Trageți maneta de pornire 1 spre mânerul de ghidare.
Eliberați butonul de siguranță 2.

Indicație: Motorul pornește cu o mică întârziere după acționarea manetei de pornire 1.

Oprire

Eliberați maneta de pornire 1.

În cazul în care nu folositi imediat mașina de tuns iarba, aduceți disjuncorul 24 în poziția de staționare, conform figurii.

Maşina de tuns iarba este echipată cu o frână de motor. Acest dispozitiv de protecție frânează cuțitul în numai câteva secunde.

Cosire H

Protejați acumulatorul împotriva căldurii, de exemplu împotriva radiațiilor solare foarte puternice și a focului. Scula electrică nu lucrează sub 0 °C sau la peste 45 °C!

În cazul expunerii la radiații solare directe nu lăsați accumulatorul în scula electrică.

Atunci când sosiți în condiții foarte grele nu suprasolicitați motorul.

În caz de suprasolicitare turația motorului scade iar zomotul de motor se modifică. În această situație, opriți-vă din lucru, eliberați maneta de pornire 1 și reglați o înălțime de tăiere mai mare. În caz contrar capacitatea de tăiere (durata de funcționare a accumulatorului) se poate diminua și/sau mașina sau accumulatorul se pot deteriora.

Greblele 11 permit cosirea în apropierea marginilor, pe lângă ziduri și în colțuri. La cosirea în apropierea marginilor, aveți grijă ca greblele 11 să nu atingă diferite obiecte din preajmă.

Instrucțiuni de lucru

Indicatorul nivelului de încărcare al acumulatorului (vezi figura principală)

Acumulatorul 8 este echipat cu un indicator al nivelului de încărcare 14, care semnalizează starea de încărcare a acumulatorului. Indicatorul nivelului de încărcre al acumulatorului 14 constă din 3 LED-uri verzi.

Actionați tasta pentru indicatorul nivelului de încărcare 13, pentru a activa indicatorul nivelului de încărcare 14. După aprox. 5 secunde indicatorul nivelului de încărcare se stinge automat.

Nivelul de încărcare se poate verifica și la accumulatorul extras.

LED-uri indicatoare	Capacitate acumulator
Luminează continuu 3LED-uri verzi	≥ 2/3
Luminează continuu 2 LED-uri verzi	≥ 1/3
Luminează continuu 1 LED verde	≤ 1/3
Clipește 1 LED verde	rezervă

Dacă, după acționarea tastei 13 nu se aprinde niciun LED, înseamnă că accumulatorul este defect și trebuie înlocuit.

Din motive de siguranță investigarea nivelului de încărcare poate avea loc numai când scula electrică este oprită.

În timpul procesului de încărcare cele trei LED-uri verzi se aprind unul după celălalt și se sting pentru scurt timp. Acumulatorul este complet încărcat, atunci când cele trei LED-uri verzi luminează continuu. Aproximativ 5 minute după ce acumulatorul s-a încărcat complet, cele trei LED-uri verzi se sting din nou.

Indicator de supraveghere a temperaturii (vezi figura principală)

Aprinderea LED-ului roşu al indicatorului de supraveghere a temperaturii 15 semnalizează că accumulatorul sau sistemul electronic al sculei electrice (când accumulatorul este introdus) nu se găsește în domeniul optim al temperaturilor. În acest caz scula electrică nu funcționează deloc sau nu lucrează la capacitate maximă.

Supravegherea temperaturii acumulatorului

LED-ul 15 roşu clipeşte în momentul apăsării tastei 13 sau a întrerupătorului pornit/oprit 1 (cu accumulatorul introdus): accumulatorul se află în afara domeniului temperaturilor de regim de la -10 °C la +60 °C.

La o temperatură de peste 70 °C accumulatorul întrerupe alimentarea, până când se ajunge din nou în domeniul optim al temperaturilor.

Supravegherea temperaturii sistemului electronic al sculei electrice

LED-ul roşu 15, în momentul apăsării întrerupătorului pornit/oprit 1, luminează continuu: Temperatura sistemului electronic al sculei electrice este sub 5 °C sau peste 75 °C.

La o temperatură de peste 90 °C sistemul electronic deconectează scula electrică, până când se va afla din nou în domeniul temperaturilor de lucru admise.

Capacitate de tăiere (durata de funcționare a accumulatorului)

Capacitatea de tăiere (durata de funcționare a accumulatorului) depinde de caracteristicile gazonului, de ex. de desimea ierbii, umiditate, lungimea firului de iarbă și de înălțimea de tăiere.

Dacă scula electrică este pornită și oprită frecvent în timpul procesului de cosire, capacitatea sa de tăiere (durata de funcționare a accumulatorului) scade deasemeni.

Pentru optimizarea capacității de tăiere (duratei de funcționare a accumulatorului) se recomandă cosirea mai frecventă a ierbii, reducerea înălțimii de tăiere și o viteză de lucru adecvată.

Exemplul de mai jos arată relația dintre înălțimea de tăiere și capacitatea de tăiere pentru un accumulator încărcat.

Condții de tăiere

larbă cu fir foarte subțire, uscată	larbă cu fir subțire, uscată	larbă normală, deasă

Capacitate de tăiere (Rotak 34 LI)

până la 300 m^2	până la 150 m^2	până la 100 m^2
Capacitate de tăiere (Rotak 37 LI)
până la 300 m^2	până la 150 m^2	până la 100 m^2
Capacitate de tăiere (Rotak 43 LI)
până la 300 m^2	până la 150 m^2	până la 100 m^2

Pentru prelungirea duratei de funcțonare se poate achiziționa un accumulator suplimentar de la un centru autorizat de asistență tehnică și service post-vânzări pentru scule electrice de grădină Bosch.

Detectarea defectiunilor

Următorul tabel prezintă simptomele defectiunilor și cum le puteți remedia, dacă vreo dată scula dumneavoastră electrică nu funcționează corespunzător. În cazul în care totuși nu puteți localiza și înlătura problema, adresați-vă atelierului dumneavoastră de service.

Atenție: înainte de a trece la detectarea defecțiunilor, opriți scula electrică și deconectați disjunctorul.

Simptome	Cauză posibilă	Remediere
Mașina nu funcționează	Înfundare posibilă	Controlați partea inferioară a mașinii iar dacă este cazul, îndepărtați blocajul (purtați întotdeauna mănuși pentru grădină)
	Acumulatorul nu este încărcat complet	Încărcarea accumulatorului
	Acumulatorul nu este (corect) introdus	Montarea accumulatorului
	Siguranța disjunctorului ese defectă/arsă	Adresați-vă centrului de asistență tehnică post-vânzări
	larba are firul prea lung	Reglați o înălțime de tăiere mai mare și răsturnați mașina pentru a reduce sarciuna inițială
	S-a activat protecția motorului	Lăsați motorul să se răcească și reglați o înălțime de tăiere mai mare
	Acumulatorul este prea rece/prea fierbinte	Lăsați accumulatorul să se încălzească/răcească
	Disjunctorul nu este introdus complet/corect	A se introduce corect
	Motorul pornește cu o mică întârziere după acționarea manetei de pornire	A se acționa maneta de pornire timp de aprox. 1 – 3 s, pentru a porni motorul
Motorul pornește și apoi se oprește din nou	Acumulatorul nu este încărcat complet	Încărcarea accumulatorului
	Disjunctorul nu este introdus complet/corect	A se introduce corect
	Acumulatorul nu este (corect) introdus	Montarea accumulatorului
	Acumulatorul este prea rece/prea fierbinte	Lăsați accumulatorul să se încălzească/răcească Reglați o înălțime de tăiere mai mare
Mașina funcționează cu întreruperi	Cablajul intern al sculei electrice este defect	Adresați-vă centrului de asistență tehnică post-vânzări
	S-a activat protecția motorului	Lăsați motorul să se răcească și reglați o înălțime de tăiere mai mare
Mașina lasă un urmă un aspect neregulat de tăiere și/sauMotorul merge greu	Înălțimea de tăiere este prea mică	Reglați o înălțime de tăiere mai mare (vezi „Reglarea înălțimii de tăiere“)
	Cuțitul este tocit	Schimbarea cuțitelor (vezi „Întreținerea cuțitelor“)
	Înfundare posibilă	Controlați partea inferioară a mașinii iar dacă este cazul, îndepărtați blocajul (purtați întotdeauna mănuși pentru grădină)
	Cuțitul a fost montat greșit	Montați corect cuțitul (vezi „Întreținerea cuțitelor“)
Capacitate de tăiere (durată de funcționare a accumulatorului)insuficientă	Înălțimea de tăiere este prea mică	Reglați înălțimea de tăiere mai mare și avansați mai lent
	larba este prea înaltă	Reglați înălțimea de tăiere mai mare și avansați mai lent
	larba este prea udă sau umedă	Așteptați până se usucă iarba și avansați mai lent
	larba este prea deasă	Reglați mai mare înălțimea de tăiere, a se avansați mai lent și cosiți mai des
	Un accumulator suplimentar poate fi achiziționat de la un centru de asistență tehnică și service post-vânzări pentru scule electrice de grădină Bosch	Adresați-vă centrului de asistență tehnică post-vânzări
Cuțitul tăietor nu se rotește după pornirea mașinii	Cuțitul este blocat de resturi de iarbă	Opriți mașinaÎndepărtați blocajul (purtați întotdeauna mănuși pentru grădină)
	Piulița/șurubul cuțitului este slăbit	Strângeți bine piulița/șurubul cuțitului
Vibrații/zgomote puternice	Piulița/șurubul cuțitului este slăbit	Strângeți bine piulița/șurubul cuțitului
	Cuțitul este deteriorat	Schimbarea cuțitelor
Nu este posibilă încărcarea	Contactele acumulatorului sunt murdare	Curățați contactele acumulatorului; de ex. introducând și extrăgând de mai multe ori acumulatorul, dacă este cazul înlocuiți acumulatorul
	Acumulatorul este defect din cauza unei întreruperi de linie în interiorul acestuia (celelele de acumulator)	Înlocuiți acumulatorul
Indicatoarele cu LED-uri 18 resp. 19 nu se aprind după introducerea ștecherului în priza de curent	Ștecherul încărcătorului nu este introdus (corect) în priza de curent	Introduceți (complet) ștecherul în priza de curent
	Priza de curent, cablul de alimentare sau încărcătorul sunt defecte	Verificați tensiunea rețelei și solicitați dacă este necesar, verificarea încărcătorului de către un centru autorizat de asistență service post-vânzări pentru scule electrice Bosch

Întreținere și service

Întreținere și curățare

▶ Atenție! Înaintea lucrărilor de întreținere sau de curățare, opriți scula electrică, deconectați disjuncorul și îndepărtați acumulatorul și coșul colector de iarbă.
- Putați întotdeauna mănuși pentru grădină, atunci când manipulați cuțitele ascuțite sau dacă lucrați în apropierea acestora.

Indicație: Pentru garantarea folosinței îndelungate și fiabile, executați regulat următoarele lucrări de întreținere.

Controlați regulat mașina cu privire la defecte evidente precum cuțite slăbite sau deteriorate, îmbinări slăbite și componente uzate sau deteriorate.

Verificați dacă capacele de acoperire și dispositivele de protecție nu sunt deteriorate și dacă sunt montate corect. Înainte de utilizare executați eventual lucrările necesare de întreținere sau de reparații.

Dacă, în ciuda procedeelor de fabricație și verificare riguroase, scula electrică are totuși o pană, încredințați-o spre reaparare numai unui centru autorizat de asistență și service post-vânzări pentru scule electrice de grădină Bosch. În caz de reclamații și comenzi de piese de schimb vă rugăm să indicați neapărat numărul de identificare format din 10 cifre de pe plăcuța de indicatoare a tipului sculei electrice.

Întreținerea cuțitelor

▶ Atenție! Înaintea lucrărilor de întreținere sau de curățare, opriți scula electrică, deconectați disjunctorul și îndepăratați acumulatorul și coșul colector de iarbă.
- Putați întotdeauna mănuși pentru grădină, atunci când manipulați cuțitele ascuțite sau dacă lucrați în apropierea acestora.

Aşezati maşina pe partea dreaptă și controlați cuțitul. Dacă cuțitul este tocit sau deteriorat, schimbați-l.

Procedați după cum urmează, pentru a schimba cuțitul:

Introduceți o şurubelniță (nu este cuprinsă în setul de livrare) în gaura 26, pentru a bloca transmisia. Imobilizați cuțitul 30 și, folosind mănuși de grădină (nu sunt incluse în setul de livrare), îndepărtați cu o cheie fixă (nu este inclusă în setul de livrare), şurubul cuțitului 29, șaiba cuțitului 28 și cuțitul 30.

Fixați cuțitul 30 cu șaiba cuțitului 28 și șurubul cuțitului 29. Înainte de a strânge șurubul cuțitului 29, asigurați-vă că, cuțitul este montat în poziția corectă (simbolul 😊 trebuie să fie vizibil, vezi figura I).

Înainte de a porni maşina, verificați dacă ați îndepărtat şurubelnița.

▶ Nu gresați sau nu lubrifiati cuțitul resp. şurubul cuțitului.

Întreținerea accumulatorului

▶ Atenție! Înaintea lucrărilor de întreținere sau de curățare, opriți scula electrică, deconectați disjuncorul și îndepărtați acumulatorul și coșul colector de iarbă.
▶ Putați întotdeauna mănuși pentru grădină, atunci când manipulați cuțitele ascuțite sau dacă lucrați în apropierea acestora.

Respectați următoarele indicații și luați următoarele măsuri menite să permită utilizarea optimă a accumulatorului:

• Protejați acumulatorul împotriva umezelii și a apei.
• Depozitați acumulatorul numai în domeniul de temperatură de la 0 °C la 45 °C. Nu lăsați acumulatorul în autovehicul, de exemplu pe timpul verii.
• În cazul expunerii la radiații solare directe nu lăsați accumulatorul în scula electrică.
• Temperatura optimă de depozitare a accumulatorului este de 5 °C.
• Ocazional curățați fantele de ventilație ale acumulatorului cu o pensulă moale, curată și uscată.

Un timp de funcționare considerabil diminuat după încărcare indică faptul că accumulatorul s-a uzat și trebuie înlocuit.

După procesul de muncă/depozitare

Curățați temeinic exteriorul mașinii cu o perie moale și o lavetă. Nu întrebiuințați apă și solventi sau pastă de lustruit. Îndepărtați toate depunerile de iarbă și particule, în special din fantele de ventilație 9.

Aşezați pe o parte mașina de tuns iarba și curățați zona cuțitului. Îndepărtați resturile de material tăiat, presat și aglomerat, cu un bețișor sau cu o bucată de plastic.

• Putați întotdeauna mănuși pentru grădină, atunci când manipulați cuțitele ascuțite sau dacă lucrați în apropierea acestora.
  Depozitați mașina la loc uscat. Nu așezați alte obiecte pe mașină. Pentru economie de spațiu, pliați complet mânerul de ghidare.
  La desfacerea sau plierea mânerului de ghidare superior/inferior aveți grijă să nu fie prins cablul de curent. Nu lăsați de ghidare mânerul să cadă.

Înainte de depozitarea maşinii, coşul colector de iarbă se demontează.

Accesorii

Cuțite de tăiere

Rotak 34 LI.... F 016 800 288

Rotak 37 LI....F 016 800 277

Rotak 43 LI....F 016 800 278

Serviciu de asistență tehnică post- vânzări și consultanță clienti

Serviciul nostru de asistență tehnică post-vânzări răspunde întrebărilor dumneavoastră privind întreținerea și repararea produsului dumneavoastră cât și privitor la piesele de schimb. Desene descompuse ale ansamblelor cât și informații privind piesele de schimb găsiți și la: www.bosch-pt.com

Echipa de consultanță clienti Bosch răspunde cu plăcere la întrebările privind cumpărarea, utilizarea și reglarea produselor și accesoriior lor.

România

Robert Bosch SRL

Tel. Consultanță tehnică: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-romania.ro

Transport

Accumulatorul este testat conform manualului UN ST/SG/AC.10/11/Rev.3 fascicula III, subparagraful 38.3. El beneficiază de o protecție eficientă la suprapresiune internă și scurtcircuitare fiind deasemeni prevăzut cu dispositive de protecție care împiedică ruperea forțată și curentul invers periculos.

Cantitatea de echivalent de litiu conținută de accumulator este inferioară valorii limită admisibile. De aceea, accumulatorul nu cade sub incidenta normelor internaționale privind mărfurile periculoase nici ca piesă individuală și nici atunci când este montat într-o sculă electrică. Totuși normele privind mărfurile periculoase pot fi relevante în cazul transportului mai multor acumulatori. În acest caz poate fi necesară respectarea unor condiții speciale (de exemplu la ambalare). Informații suplimentare găsiți într-un prospect în limba engleză la adresa de internet:

http://purchasing.bosch.com/en/start/

Allgemeines/Download/index.htm.

Eliminare

Sculele electrice, accesoriiile și ambalajele trebuie direcționate către o stație de revalorificare ecologică.

Numai pentru țările UE:

Nu aruncați sculele electrice în gunoiul menajer!

Conform Directivei Europene 2002/96/CE privind maşinile și aparatele electrice și electronice uzate și transpunerea acesteia în legislația națională, sculele electrice scoase din uz trebuie colectate separat și direcționate către o stație de revalorificare ecologică.

Accumulatori/baterii:

Li-Ion Li

Li-Ion:

Vă rugăm să respectați indicațiile de la paragraful „Transport“, pagina 302.

Nu aruncați accumulatorii/bateriile în gunoiul menajer, în foc sau în apă. Acumulatorii/bateriile trebuie colectate, reciclate sau eliminate ecologic.

Numai pentru țările UE:

Conform Directivei 91/157/CEE accumulatorii/bateriile defecte sau consumate trebuie reciclate.

Sub rezerva modificărilor.
