NAUDOJIMO INSTRUKCIJA ROTAK 43 LI E ACCU, ROTAK43LI BOSCH

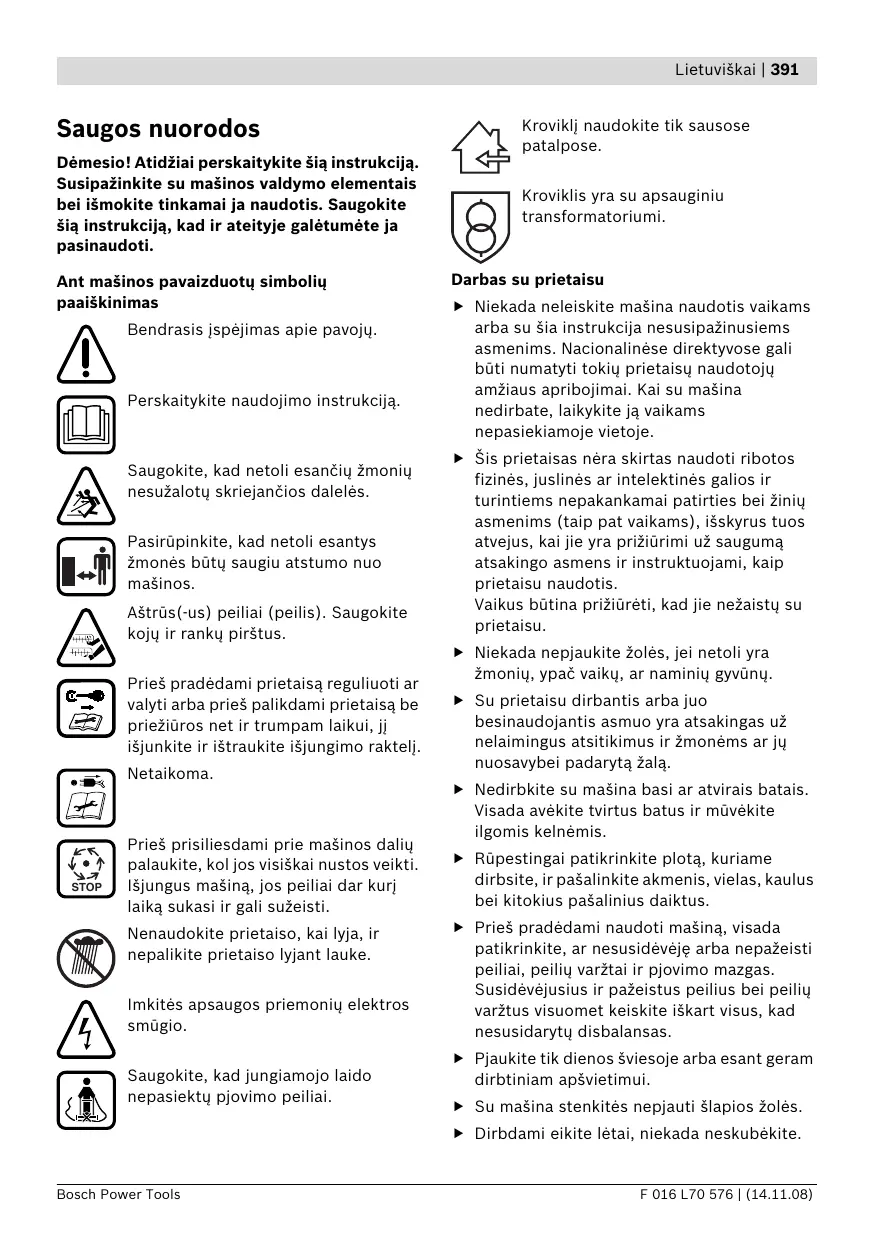

Lietuviškai .... Puslapis 391

A

Dèmesio! Atidžiai perskaitykite šią instrukciją. Susipažinkite su mašinos valdymo elementais bei išmokite tinkamai ja naudotis. Saugokite šią instrukciją, kad ir ateityje galėtumėte ja pasinaudoti.

Ant mašinos pavaizduotų simbolių paaiškinimas

Bendrasis įspėjimas apie pavojų.

Perskaitykite naudojimo instrukcija.

Saugokite, kad netoli esančių žmonių nesužalotų skriejančios dalelės.

Pasirūpinkite, kad netoli esantys žmonės būtų saugiu atstumo nuo mašinos.

Aštrūs(-us) peiliai (peilis). Saugokite kojų ir rankų pirštus.

Prieš pradėdami prietaisą reguliuoti ar valyti arba prieš palikdami prietaisą be priežiūros net ir trumpam laikui, jį išjunkite ir ištraukite išjungimo raktelį.

Netaikoma.

Prieš prisiliesdami prie mašinos dalių palaukite, kol jos visiškai nustos veikti. Išjungus mašiną, jos peiliai dar kurį laiką sukasi ir gali sužeisti.

Nenaudokite prietaiso, kai lyja, ir nepalikite prietaiso lyjant lauke.

Imkitės apsaugos priemonių elektros smūgio.

Saugokite, kad jungiamojo laido nepasiektų pjovimo peiliai.

Kroviklj naudokite tik sausose patalpose.

Kroviklis yra su apsauginiu transformatoriumi.

Darbas su prietaisu

▶ Niekada neleiskite mašina naudotis vaikams arba su šia instrukcija nesusipažinusiems asmenims. Nacionalinėse direktyvose gali būti numatyti tokių prietaisų naudotojų amžiaus apribojimai. Kai su mašina nedirbate, laikykite ją vaikams nepasiekiamoje vietoje.
▶ Šis prietaisas néra skirtas naudoti ribotos fizinės, juslinės ar intelektinės galios ir turintiems nepakankamai patirties bei žinių asmenims (taip pat vaikams), išskyrus tuos atvejus, kai jie yra prižiūrimi už saugumą atsakingo asmens ir instruktuojami, kaip prietaisu naudotis.
Vaikus būtina prižiūrėti, kad jie nežaistų su prietaisu.
▶ Niekada nepjaukite žolės, jei netoli yra žmonių, ypač vaikų, ar naminių gyvūnų.
Su prietaisu dirbantis arba juo besinaudojantis asmuo yra atsakingas už nelaimingus atsitikimus ir žmonėms ar jų nuosavybei padarytą žalą.
▶ Nedirbkite su mašina basi ar atvirais batais. Visada avėkite tvirtus batus ir mūvėkite ilgomis kelnėmis.
▶ Rūpeestingai patikrinkite plotą, kuriame dirbsite, ir pašalinkite akmenis, vielas, kaulus bei kitokius pašalinius daiktus.
Prieš pradėdami naudoti mašiną, visada patikrinkite, ar nesusidėvėję arba nepažeisti peiliai, peilių varžtai ir pjovimo mazgas. Susidėvėjusius ir pažeistus peilius bei peilių varžtus visuomet keiskite iškart visus, kad nesusidarytų disbalansas.
▶ Pjaukite tik dienos šviesoje arba esant geram dirbtiniam apšvietimui.
▶ Su mašina stenkitės nepjauti šlapios žolės.
- Dirbdami eikite lètai, niekada neskubèkite.

Niekada nedirbkite su mašina, jei pažeisti apsauginiai įtaisai, gaubtai arba nėra saugos įtaisų, pvz., apsauginio dangčio ar žolės surinkimo krepšio.
- Dirbti šlaituose gali būti pavojinga.
- Nepjaukite ypač stačiuose šlaituose.
- Aeruodami nuožulnioje vietoje ar šlapią žolę, visada atsargiai eikite.
- Nuožulniose vietose visada pjaukite tik skersai šlaito, o ne aukštyn – žemyn.
- Keisdami kryptį šlaituose būkite ypač atsargūs.
▶ Eidami atbuli ar traukdami mašiną būkite ypač atsargūs.
▶ Pjaudami žolę mašiną visada stumkite pirmyn ir niekada jos netraukite link kūno.
▶ Norint mašiną paversti, kad ją būtų galima pervežti per teritoriją, kuri nėra apželdinta žole, arba pergabenti iš vienos darbo vietos į kitą, mašinos peiliai turi būti sustoję.
▶ Ijungdami variklj, mašinos neverskite, nebent tai yra būtina jjungiant mašiną aukštoje žolėje. Tokiu atveju, paspaudžiant rankeną žemyn ją galima paversti tik tiek, kiek yra būtina, ir tik į priešingą nuo naudotojo pusę. Atkreipkite dėmesį, kad, mašiną nuleidžiant žemyn, abi rankos turi būti ant rankenos.
▶ Mašin/junkite laikydamiesi naudojimo instrukcijoje pateikts nuorods ir stebkite, kad jkss pdos bkts pakankamai toli nuo besisukan is dalis.
▶ Niekada nekiškite rankų arti besisukančių dalių arba po jomis.
- Dirbdami su mašina laikykitės saugaus atstumo nuo išmetimo zonos.
▶ Niekad nekelkite ir neneškite mašinos, kai veikia variklis.

Ištraukite išjungimo raktelj:

– visada, kai pasišalinate nuo mašinos,
- prieš šalindami jstrigusias kliūtis,
- kai mašiną tikrinate, valote arba reguliuojate,
- atsitrenkę kliūtį. Nedelsdami patikrinkite, ar mašina nepažeista ir, jei reikia, kreipkitės j specialistus dėl remonto,
- jei mašina pradeda nejprastai vibruoti (nedelsdami patikrinkite).

Techninė priežiūra

▶ Patikrinkite, ar gerai priveržtos visos veržlės, sraigtai ir varžtai, kad būtų užtikrinta, jog mašina yra saugi naudoti.
▶ Reguliariai tikrinkite, ar gera žolės surinkimo krepšio būklė, ar jis nesusidėvėjo.
▶ Patikrinkite mašiną ir dėl saugumo pakeiskite susidėvėjusias ir pažeistas dalis.
▶ Naudokite tik mašinai skirtus pjovimo peilius.
▶ Jsitikinkite, kad keičiamos dalys yra pagamintos (aprobuotos) Bosch.
▶ Kai atliekate darbus aštrių peilių srityje, visada mūvėkite sodininko pirštinemis.

Nuorodos, kaip optimaliai elgtis su akumuliatoriumi

Prieš įstatydami akumuliatorių įsitikinkite, kad prietaisas yra išjungtas. Įstatant akumuliatorių į jjungtą prietaisą, gali įvykti nelaimingas atsitikimas.
▶ Saugokite kroviklj nuo lietaus ir drègmès. ↓ kroviklj patekęs vanduo padidina elektros smūgio riziką.
- Akumuliatoriui jkrauti naudokite tik gamintojo nurodytą akumuliatorinį kroviklj.
Jei kroviklis, skirtas tam tikros rūšies akumuliatoriams krauti, naudojamas su kitokiais akumuliatoriais, iškyla gaisro pavojus.
▶ Nekraukite kitų gamintojų akumuliatorių. Kroviklis skirtas tik Bosch ličio jonų akumuliatoriams, kurių įtampa atitinka techninių duomenų lentelėje nurodytą įtampą, krauti. Priešingu atveju iškyla gaisro ir sprogimo pavojus.
▶ Prižiūrėkite, kad kroviklis visuomet būtų švarus. Dėl užteršto kroviklio atsiranda elektros smūgio pavojus.
Kiekvieną kartą prieš pradėdami naudoti patikrinkite kroviklį, laidą ir kištuką. Jei bus nustatyta gedimų, kroviklį toliau naudoti draudžiama. Neardykite kroviklio patys – jį gali remontuoti tik kvalifikuotas specialistas, naudodamas tik originalias atsargines dalis. Pažeistas kroviklis, laidas ar kištukas padidina elektros smūgio riziką.

▶ Negalima naudoti kroviklio pastačius jį ant degių paviršių (popieriaus, audeklo ir pan.) ar gaisro atžvilgiu pavojingoje aplinkoje. Įkraunant akumuliatorių, kroviklis įkaista, todėl atsiranda gaisro pavojus.
▶ Su prietaisu naudokite tik jam skirtą akumuliatorių. Naudojant kitokius akumuliatorius iškyla pavojus susižeisti arba sukelti gaisrą.
Šalia ištraukto akumuliatoriaus nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų, kurie galėtų užtrumpinti kontaktus. Ivykus akumuliatoriaus kontaktų trumpajam sujungimui galima nusideginti arba gali kilti gaisras.
Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis. Venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu, jei pateko į akis – nedelsdami kreipkitės į gydytoja. Akumuliatoriaus skystis gali sudirginti ar nudeginti odą.
▶ Neardykite akumuliatoriaus. Galimas trumpojo sujungimo pavojus.
▶ Saugokite akumuliatorių nuo karščio, pvz., nepalikite jo ilga laiką tiesioginio saulės spindulių poveikio zonoje, ir ugnies. Gali kilti sprogimo pavojus.
▶ Nesujunkite akumuliatoriaus kontaktų trumpuoju jungimu. Gali kilti sprogimo pavojus.
▶ Pažeidus akumuliatorių ar netinkamai jį naudojant, gali išsiveržti garai. Išvėdinkite patalpą, o jei atsirado negalavimų, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus.
▶ Saugokite akumuliatorių nuo drėgmės ir vandens.
- Akumuliatorių sandėliuokite tik nuo 0 °C iki 45 °C temperatūroje. Pvz., nepalikite akumuliatoriaus vasarą automobilyje.
- Akumuliatoriaus ventiliacines angas valykite minkštu, švariu ir sausu teptuku.

Funkciju aprašymas

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite žemiau pateiktų saugos nuorodų ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis.

Elektrinio įrankio paskirtis

Prietaisas skirtas žolei privačiose valdose pjauti.

Tiekiamas komplektas

Atsargiai išpakuokite prietaisą ir patikrinkite, ar yra visos žemiau nurodytos dalys:

• Žoliapjové su rankena
• 1 Rankenos apatinė dalis
• 2 Varžtai
• 2 Sparnuotosios veržlės
• 2 Sraigtai
• 2 Žolès surinkimo krepšio dalys (Rotak 34/37 LI)
• 3 Žolès surinkimo krepšio dalys (Rotak 43 LI)
• 2 Laido tvirtinimo juostelès
• Kroviklis
• Išjungimo raktelis
• Akumuliatorius/akumuliatoriai*
• Naudojimo instrukcija

\* priklausomai nuo gaminio

Jei dalių trūksta arba jos pažeistos, prašome kreiptis į prekybos atstovą.

Visiškai sumontuotos mašinos svoris yra apie 12,8–13,8 kg. Norėdami išimti mašiną iš pakuotės, jei reikia, pasikvieskite pagalbos.

Kai išimate mašiną iš pakuotės ar nešate ant vejos, saugokitės aštrių peilių.

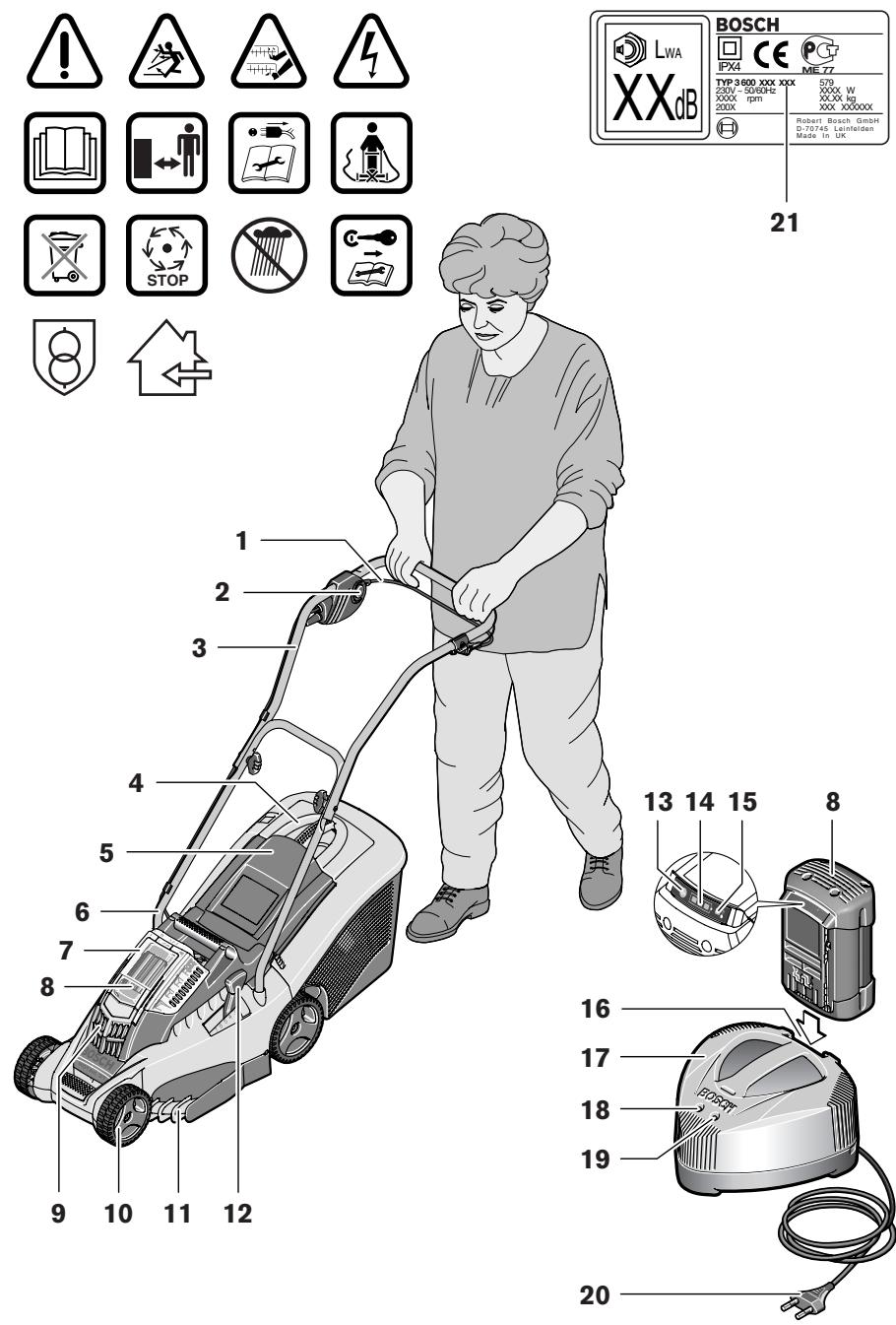

Pavaizduoti prietaiso elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka prietaiso schemos numerius.

1 Jjungimo svirtelè
2 Apsauginis mygtukas
3 Rankenos viršutinė dalis
4 Žolės surinkimo krepšys
5 Apsauginis dangtis
6 Rankenos apatinė dalis
7 Akumuliatoriaus gaubtas
8 Akumuliatorius
9 Ventiliacinės angos
10 Ratukai
11 Grèbliukai

12 Svirtelė pjovimo aukščiui reguliuoti
13 Ikrovos büklès indikatoriaus mygtukas
14 Akumuliatoriaus jkrovos būklės indikatorius
15 Temperatūros kontrolinio įtaiso indikatorius
16 Kroviklio lizdas
17 Kroviklis
18 Raudonas šviesadiodis indikatorius ant kroviklio
19 Žalias šviesadiodis indikatorius ant kroviklio
20 Kištukas **
21 Serijos numeris

** priklausomai nuo šalies

Pavaizduoti ar aprašyti priedai i tiekiamą standartinį komplektą nejeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.

Techniniai duomenys

Žoliapjovė		Rotak 34 LI	Rotak 37 LI	Rotak 43 LI
Gaminio numeris		3 600 H81 ...	3 600 H81 ...	3 600 H81 ...
Pjovimo plotis	cm	34	37	43
Pjovimo aukštis	mm	20-70	20-70	20-70
Žolės surinkimo krepšio talpa	l	40	40	50
Masė (maks.)	kg	12,8	13,0	13,8
Serijos numeris		Žr. ant prietaiso nurodytą serijos numerį 21 (firminėje lentelėje)
Akumuliatorius		Ličio jonų	Ličio jonų	Ličio jonų
Gaminio numeris		2 607 336 107	2 607 336 107	2 607 336 107
Nominalioji įtampa	V	36	36	36
Įkrovimo laikas (kai akumuliatorius išsikrovęs)	min	60	60	60
Akumuliatoriaus celių skaičius		20	20	20
Kroviklis		AL 3640 CV Professional	AL 3640 CV Professional	AL 3640 CV Professional
Gaminio numeris		2 607 225 ...	2 607 225 ...	2 607 225 ...
Nominalioji įtampa	V	36	36	36
Krovimo srovė	A	4,0	4,0	4,0
Leistinos krovimo temperatūros intervalas	°C	0-45	0-45	0-45
Svoris pagal „EPTA-Procedure 01/2003“	kg	1,0	1,0	1,0
Apsaugos klasė		☐/II	☐/II	☐/II

Informacija apie triukšmą ir vibraciją

Rotak 34/37 LI

Matavimų vertės, išmatuotos 2000/14/EB (1,60 m aukštyje, 1,0 m atstumu) ir EN ISO 5349.

Pagal A skalę išmatuotas prietaiso triukšmo lygis tipiniu atveju siekia: garso slėgio lygis 81 dB(A); garantuotas garso galios lygis žemesnis už 90 dB(A). Paklaida K=0.74 dB.

Išmatuotas vibracijos pagreitis rankos plaštakos srityje tipiniu atveju yra mažesnis nei 2,5 m/s².

Rotak 43 LI

Matavimų vertės, išmatuotos 2000/14/EB (1,60 m aukštyje, 1,0 m atstumu) ir EN ISO 5349.

Pagal A skalę išmatuotas prietaiso triukšmo lygis tipiniu atveju siekia: garso slėgio lygis 81 dB(A); garantuotas garso galios lygis žemesnis už 91 dB(A). Paklaida K=0.74 dB.

Išmatuotas vibracijos pagreitis rankos plaštakos srityje tipiniu atveju yra mažesnis nei 2,5 m/s ^2 .

Atitikties deklaracija CE

Rotak 34/37 LI

Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“ aprašytas gaminys atitinka žemiau pateiktas normas arba norminius dokumentus: EN 60335, EN 50338 (akumuliatorinis prietaisas) ir EN 60335 (akumuliatorių kroviklis) pagal 2006/95/EB, 2004/108/EB, 98/37/EB (iki 2009-12-28), 2006/42/EB (nuo 2009-12-29), 2000/14/EB direktyvų reikalavimus. 2000/14/EB: išmatuotas garso galios lygis 90 dB(A). Atitikties įvertinimas atliktas pagal priedą VI.

Rotak 43 LI

Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“ aprašytas gaminys atitinka žemiau pateiktas normas arba norminius dokumentus: EN 60335, EN 50338 (akumuliatorinis prietaisas) ir EN 60335 (akumuliatorių kroviklis) pagal 2006/95/EB, 2004/108/EB, 98/37/EB (iki 2009-12-28), 2006/42/EB (nuo 2009-12-29), 2000/14/EB direktyvų reikalavimus. 2000/14/EB: išmatuotas garso galios lygis 90 dB(A). Atitikties įvertinimas atliktas pagal priedą VI.

Notifikuota jstaiga:

SRL, Sudbury, England, Nr. 1088

Dėmesio! Prieš pradėdami prietaiso techninės priežiūros, valymo ar reguliavimo darbus, prietaisą išjunkite, ištraukite išjungimo raktelį ir išimkite akumuliatorių. Tą patį būtina padaryti, jei buvo pažeistas, įpjautas ar susipainiojo maitinimo laidas.
▶ Išjungus mašiną peiliai dar kelias sekundes sukasi.
- Atsargiai – nelieskite besisukančio peilio.

Akumuliatoriaus ikrovimas

Patikrinkite tinklo įtampa: maitinimo šaltinio įtampa turi sutapti su įrankio firminėje lentelėje nurodytais duomenimis. 230 V pažymėtus prietaisus galima jungti ir prie 220 V/240 V maitinimo tinklo.

Naudokite tik kartu tiekiamą kroviklj. Tik šis kroviklis yra priderintas prie Jūsų prietaise naudojamo ličio jonų akumuliatoriaus.

Akumuliatorius yra su temperatūros kontrolės įtaisu, kuris leidžia jkrauti tik tada, kai temperatūra yra nuo 0 °C iki 45 °C. Todėl labai pailgėja akumuliatoriaus eksploatavimo laikas.

Nuoroda: akumuliatorius tiekiamas iš dalies jkrautas. Kad akumuliatorius veiktų visa galia, prieš pirmajį naudojimą akumuliatorių kroviklyje visiškai jkraukite.

Ličio jonų akumuliatorių galima jkrauti bet kada, eksploatavimo trukmė dėl to nesutrumpėja. Krovimo proceso nutraukimas akumuliatoriui nekenkia.

Ličio jonų akumuliatoriai, naudojami prietaisuose, yra apsaugoti nuo visiškos iškrovos. Akumuliatoriui išsikrovus, apsauginis išjungiklis išjungia prietaisą ir jo daugiau naudoti nebegalima.

▶ Jei prietaisas išjungiamas automatiškai, jjungimo-išjungimo jungiklio nebespauskite. Priešingu atveju galite pažeisti akumuliatorių.

Ikrovimo procesas

Akumuliatorius pradedamas krauti, kai kroviklio kištukas jkišamas i kištukinj lizdą ir akumuliatorius 8 įstatomas i kroviklio lizdą 16.

Dėl taikomos „intelektualios“ jkrovimo technologijos, kroviklis automatiškai įvertina akumuliatoriaus jkrovos būklę ir priklausomai nuo akumuliatoriaus temperatūros ir įtampos jį jkrauna optimalia krovimo srove.

Tai padeda tausoti akumuliatorių, be to, palikus akumuliatorių kroviklyje, jis visada būna visiškai įkrautas.

Indikatorių reikšmės

Apie vykstantį įkrovimo procesą praneša šviesadiodis indikatorius 18 arba 19:

Greitojo jkrovimo procesas

Apie greitojo jkrovimo procesą praneša mirksintis žalias šviesadiodis indikatorius 19.

Akumuliatorių jkraunant trys žali šviesadiodžiai indikatoriai vienas po kito užsidega ir trumpam užgęsta. Akumuliatorius yra visiškai jkrautas, kai trys žali šviesadiodžiai indikatoriai dega nuolat. Praėjus apytikriai 5 minutėms po akumuliatoriaus visiško įkrovimo, trys žali šviesadiodžiai indikatoriai vėl užgęsta.

Nuoroda: greitojo jkrovimo procesas galimas tik tada, jei akumuliatoriaus temperatūra yra leistinos jkrovimo temperatūros intervale, žr. skyrių „Techniniai duomenys“.

Akumuliatorius ikrautas

Nuolat degantis žalias šviesadiodis indikatorius 19 praneša, kad akumuliatorius yra visiškai jkrautas.

Taip pat maždaug 2 sekundėms pasigirsta garsinis signalas, kuris garsiniu būdu praneša, kad akumuliatorius visiškai jkrautas.

Akumuliatorių galima išimti ir iš karto naudoti. Kai akumuliatorius neįstatytas, nuolat degantis žalias šviesadiodis indikatorius 19 praneša, kad kištukas įstatytas į kištukinį lizdą ir kroviklis paruoštas naudoti.

Akumuliatoriaus temperatūra žemesnė už 0 °C arba aukštesnė už 45 °C

Nuolat degantis raudonas šviesadiodis indikatorius 18 praneša, kad akumuliatoriaus temperatūra yra už greitojo

jkrovimo temperatūros intervalo ribų 0 °C–45 °C. Kai tik pasiekiamas leistinos temperatūros intervalas, kroviklis automatiškai persijungia į greitojo jkrovimo režimą.

Jei akumuliatoriaus temperatūra yra už leistinos įkrovimo temperatūros ribų, įstatant į kroviklj dega raudonas akumuliatoriaus šviesadiodis indikatorius.

Nevyksta jkrovimo procesas

İvykus jkrovimo proceso sutrikimui, apie tai praneša mirksintis raudonas šviesadiodis indikatorius 18.

Įkrovimo procesas negali būti pradėtas, akumuliatoriaus įkrauti negalima (žr. „Gedimų nustatymas“).

Ikrovimo nuorodos

Nuolat veikdamas arba be pertraukos vieną po kito kraudamas kelis akumuliatorius, kroviklis gali įkaisti. Tai yra normalu ir nereiškia kroviklio techninio gedimo.

Pastebimas jkrauto akumuliatoriaus veikimo laiko sutrumpėjimas rodo, kad akumuliatorius susidėvėjo ir jį reikia pakeisti.

Akumuliatoriaus aušinimas („Active Air Cooling“)

Kroviklyje integruotas ventiliatoriaus valdymo jtaisas kontroliuoja jstatyto akumuliatoriaus temperatūrą. Jei akumuliatoriaus temperatūra aukštesnė už 30 °C, ventilatorius akumuliatorių aušina iki optimalios įkrovimo temperatūros. Jjungtas ventiliatorius skleidžia triukšmą.

Jei ventiliatorius neveikia, vadinasi akumuliatoriaus temperatūra yra optimalios jkrovimo temperatūros intervale arba ventiliatorius yra pažeistas. Tokiu atveju, akumuliatoriaus jkrovimo laikas pailgėja.

Montavimas

• Akumuliatorių ir/arba išjungimo raktelį įstatykite tik tada, kai prietaisas yra visiškai sumontuotas.
  ▶ Atlenkdami ar nulenkdami viršutinę ar apatinę rankeną stebėkite, kad nespaustumėte maitinimo laido. Saugokite, kad nenukristų rankena.

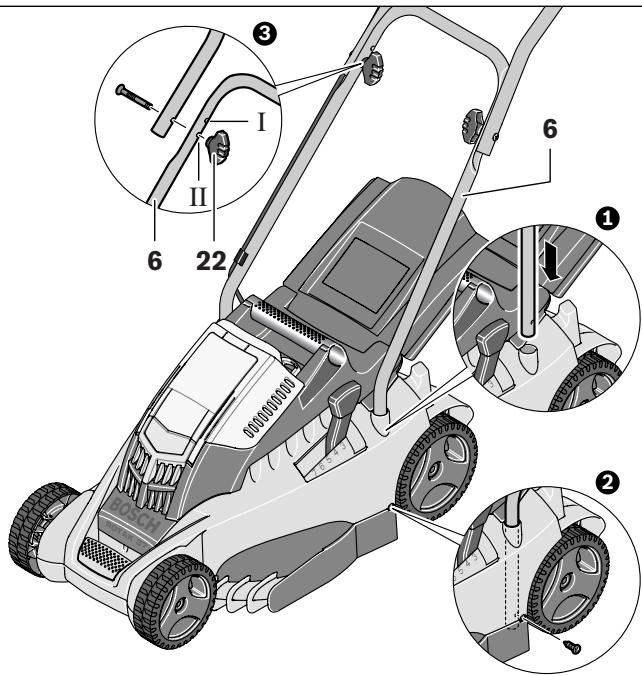

Rankenos montavimas A

① ② Rankenos apatinę dalį 6 įstatykite i specialias kiaurymes ir prisukite sraigtais.

Nuoroda: rankenos viršutinės dalies 3 aukštį galima reguliuoti. Pritvirtinkite rankeną I arba II padėtyje.

③ Rankenos viršutinę dalį 3 varžtais ir sparnuotosiomis veržlėmis 22 pritvirtinkite prie rankenos apatinės dalies 6.

Nuoroda: patikrinkite, ar laidas pritvirtintas prie rankenos kartu su mašina tiekiamomis laido tvirtinimo juostelėmis.

Akumuliatoriaus ïdėjimas B

① ② Akumuliatoriaus gaubto svirtelę 23 pakelkite aukštyn ir atidarykite akumuliatoriaus gaubtą 7.
③ Įstatykite akumuliatorių 8 taip, kad girdėtųsi, kaip jis užsifiksuoja (spragtelėjimas).

④ Kaip pavaizduota, įstatykite išjungimo raktelį 24. Įsitikinkite, kad jo padėtis yra tinkama.
⑤ Jei žoliapjovės iškart nenaudosite, išjungimo raktelį 24, kaip pavaizduota, nustatykite į stovėjimo padėtį.

Uždarykite akumuliatoriaus gaubtą 7.

Akumuliatoriaus išėmimas

Akumuliatoriaus gaubto svirtelę 23 pakelkite aukštyn ir atidarykite akumuliatoriaus gaubtą 7. Ištraukite išjungimo raktelį 24 ir nustatykite jį i stovėjimo padėtį.

Akumuliatoriaus gaubto svirtelę 23 pakelkite aukštyn.

Išimkite akumuliatorių 8.

Žolès surinkimo krepšio montavimas

Rotak 34/37 LI C

Žolės surinkimo krepšio viršutinę dalį sujunkite su žolės surinkimo krepšio apatine dalimi taip, kad užsifiksuotų kraštuose esantys liežuvėliai. Pradėkite užpakalinėje pusėje ir junkite link priekio.

Rotak 43 LI D

① Abi žolės surinkimo krepšio apatinės dalies puses sujunkite taip, kad užsifiksuotų kraštuose esantys liežuvėliai. Pradėkite užpakalinėje pusėje ir junkite link priekio.
② Sujunkite abi žolės surinkimo krepšio puses.

Žolės surinkimo krepšio uždėjimas ir nuėmimas E

Pakelkite apsauginj dangtj 5 ir laikykite jj šioje padėtyje, kad galėtumėte uždėti žolės surinkimo krepšj 4 arba jį nuimti.

Jei žolės surinkti nereikia, žoliapjovę galima naudoti be žolės surinkimo krepšio 4. Apsauginį dangtį 5 bet kuriuo atveju reikia nulenkti žemyn.

Pjovimo aukščio nustatymas F

Prieš pradėdami reguliuoti pjovimo aukštį, sustokite, atleiskite jjungimo svirtelę ir palaukite, kol nustos veikti variklis. Išjungus variklj, peiliai dar kurį laiką sukasi ir gali sužeisti.
- Atsargiai – nelieskite besisukančio peilio.

Pjaudami pirmą kartą sezono pradžioje, nustatykite didesnį pjovimo aukštį.

Galima nustatyti vieną iš 7 pjovimo aukščių nuo 35 mm iki 70 mm.

Tuo tikslu svirtelę pjovimo aukščiui reguliuoti 12 paspauskite j vidų ir, kad nustatytumėte norimą pjovimo aukštį, stumkite ją pirmyn arba atgal, spausdami žoliapjovę žemyn arba keldami aukštyn.

Nuémus gaubtą 25, kaip pavaizduota, žoliapjovės pjovimo aukštį galima sumažinti iki 20 mm.

Kai pjovimo aukštis 20 – 30 mm, sutrumpėja akumuliatoriaus veikimo laikas.

Naudojimas

Paruošimas eksploatuoti

Išjungus mašiną peiliai dar kelias sekundes sukasi. Prieš ijungdami mašiną iš naujo, palaukite, kol variklis nustos veikti, o peiliai nebesisuks.
▶ Nejunginėkite prietaiso dažnai, t.y. nejjunkite ir neišjunkite trumpais intervalais.

Nuoroda: kad lengviau jsijungtu, rankeną paspauskite žemyn, kad pakiltų priekiniai ratai. Vėl įstatykite išjungimo raktelį 24.

ljungimas G

① Paspauskite apsauginj mygtuką 2 ir laikykite jį paspaustą.
② Spauskite jjungimo svirbstelę 1 link rankenos.

Apsaginį mygtuką 2 atleiskite.

Nuoroda: paspaudus jjungimo svirtelę 1, variklis jsijungia nevisiškai iš karto.

Išjungimas

ljungimo svirtelę 1 atleiskite.

Jei žoliapjovės iškart nenaudosite, išjungimo raktelį 24, kaip pavaizduota, nustatykite į stovėjimo padėtį.

Mašina yra su variklio stabdžiu. Šis apsauginis įtaisas sustabdo peilį per kelias sekundes.

Žolès pjovimas H

Saugokite akumuliatorių nuo karščio, pvz., tiesioginių saulės spindulių poveikio ir ugnies. Prietaisas neveikia, kai temperatūra yra žemiau 0 °C arba aukščiau 45 °C!

▶ Tiesiogiai šviečiant saulei, akumuliatoriaus prietaise nepalikite.

Dirbdami ypač sunkiomis sąlygomis, variklio neveikite per didele apkrova.

Variklj veikiant per didele apkrova, sumažėja variklio sūkių skaičius ir pakinta variklio skleidžiamas triukšmas. Tokiu atveju sustokite, ištraukite išjungimo raktelį 1 ir nustatykite didesnį pjovimo aukštį. Priešingu atveju gali sumažėti pjovimo našumas, sutrumpėti akumuliatoriaus veikimo laikas ir (arba) gali būti pažeidžiama mašina ar akumuliatorius.

Kadangi mašina yra su žolės grėbliukais 11, galima pjauti prie sienų ir kampuose. Pjaudami kraštuose saugokite, kad grėbliukai 11 į nieką neatsitrenktų.

Darbo patarimai

Akumuliatoriaus ikrovos büklès indikatorius (žr. pagrindinį paveikslą)

Akumuliatorius 8 yra su įkrovos būklės indikatoriumi 14, kuris parodo akumuliatoriaus įkrovos būklę. Įkrovos būklės indikatorių 14 sudaro 3 žali šviesadiodžiai indikatoriai.

Paspauskite jkrovos būklės indikatoriaus mygtuką 13, kad aktyvuotumėte jkrovos būklės indikatorių 14. Maždaug po 5 sekundžių jkrovos būklės indikatorius užgęsta savaime.

Įkrovos būklę galima patikrinti ir tada, kai akumuliatorius išimtas.

Šviesadiodis indikatorius	Akumuliatoriaus talpa
Nuolat dega 3 žaliasšviesadiodis indikatorius	≥ 2/3
Nuolat dega 2 žaliasšviesadiodis indikatorius	≥ 1/3
Nuolat dega 1 žaliasšviesadiodis indikatorius	≤ 1/3
Mirksi 1 žaliasšviesadiodis indikatorius	Atsarga

Jei paspaudus mygtuką 13 neužsidega nei vienas šviesadiodis indikatorius, vadinasi akumuliatorius yra pažeistas ir jj reikia pakeisti.

Dėl saugumo įkrovos būklę galima tikrinti tik tada, kai prietaisas neveikia.

Akumuliatorių jkraunant trys žali šviesadiodžiai indikatoriai vienas po kito užsidega ir trumpam užgęsta. Akumuliatorius yra visiškai jkrautas, kai trys žali šviesadiodžiai indikatoriai dega nuolat. Praėjus apytikriai 5 minutėms po akumuliatoriaus visiško jkrovimo, trys žali šviesadiodžiai indikatoriai vėl užgęsta.

Temperatūros kontrolės įtaiso indikatorius (žr. pagrindinį paveikslą)

Temperatūros kontrolės įtaiso raudonas šviesadiodis indikatorius 15 praneša, kad akumuliatorius arba prietaiso elektroninis įtaisas (kai akumuliatorius įstatytas) nėra optimalios temperatūros intervale. Tokiu atveju prietaisas neveikia arba veikia ne visa galia.

Akumuliatoriaus temperatūros kontrolė

Raudonas šviesadiodis indikatorius 15 mirksi spaudžiant mygtuką 13 arba jjungimo/išjungimo jungiklj 1 (kai akumuliatorius įstatytas): akumuliatoriaus temperatūra yra už darbinės temperatūros intervalo nuo – 10 °C iki +60 °C ribų.

Kai temperatūra aukštesnė už 70 °C, akumuliatorius išsijungia ir būna išjungtas, kol nepasiekia leistinos darbinės temperatūros.

Prietaiso elektroninio įtaiso temperatūros kontrolė

Raudonas šviesadiodis indikatorius 15 spaudžiant jjungimo-išjungimo mygtuką 1 dega nuolat: Prietaiso elektroninio įtaiso temperatūra yra žemesnė už 5 °C arba aukštesnė už 75 °C.

Kai temperatūra aukštesnė už 90 °C, prietaiso elektroninis jtaisas išsijungia ir būna išjungtas, kol nepasiekia leistinos darbinės temperatūros.

Pjovimo našumas (akumuliatoriaus veikimo laikas)

Pjovimo našumas (akumuliatoriaus veikimo laikas) priklauso nuo žolės savybių, pvz., žolės tankumo, drėgmės, žolės ilgio ir pjovimo aukščio.

Jei mašina pjovimo metu dažnai jjungiama ir išjungiama, pjovimo našumas (akumuliatoriaus veikimo laikas) taip pat sumažėja.

Kad pjovimo našumas (akumuliatoriaus veikimo laikas) būtų optimalus, rekomenduojama žolę pjauti dažniau, pjaunant pasirinkti didesnį pjovimo aukštį ir eiti normaliu tempu.

Žemiau esančiame pavyzdyje pateikiamas pjovimo aukščio ir pjovimo našumo ryšys per vieną akumuliatoriaus įkrovimo ciklą.

Pjovimo sąlygos
Labai reta, sausa żolė	Reta, sausa żolė	Normali, tanki żolė
Pjovimo našumas (Rotak 34 LI)
iki 300 m^2	iki 150 m^2	iki 100 m^2
Pjovimo našumas (Rotak 37 LI)
iki 300 m^2	iki 150 m^2	iki 100 m^2
Pjovimo našumas (Rotak 43 LI)
iki 300 m^2	iki 150 m^2	iki 100 m^2

Norint pailginti veikimo laika, įgaliotose Bosch sodo priežiūros įrankių remonto dirbtuvėse galima įsigyti papildomą akumuliatorių.

Gedimų nustatymas

Žemiau esančioje lentelėje pateikti gedimų požymiai ir nurodyta, kaip juos šalinti, jei jūsų prietaisas kada nors netinkamai veiktų. Jei žemiau nurodytomis priemonėmis gedimo nustatyti ir pašalinti nepavyksta, kreipkitės į remonto dirbtuves.

▶ Dėmesio: prieš ieškodami gedimo, prietaisą išjunkite ir išimkite išjungimo raktelį.

Požymiai	Galima priežastis	Pašalinimas
Mašina neveikia	Gali būti susidaręs kamštis	Patikrinkite mašinos apatinę dalį ir, jei yra kamštis, jį pašalinkite (visada mūvėkite sodininko pirštinemis)
	Akumuliatorius nevisiškai įkrautas	Akumuliatoriaus įkrovimas
	Akumuliatorius nejstatytas (netinkamai įstatytas)	Akumuliatoriaus įdėjimas
	Pažeistas arba perdegė saugiklis išjungimo raktelyje	Kreipkitės į remonto dirbtuves
	Žolė per aukšta	Nustatykite didesnį pjovimo aukštį ir paverskite mašiną, kad sumažintumėte pradinę apkrovą
	Įsijungė variklio apsauginis įtaisas	Palaukite, kol variklis atvės ir nustatykite didesnį pjovimo aukštį
	Akumuliatorius per šaltas/per karštas	Palaukite, kol akumuliatorius įšils/atvės
	Išjungimo raktelis netinkamai arba nevisiškai įstatytas	Tinkamai įstatykite
	Paspaudus jjungimo svirtelę, variklis įsijungia nevisiškai iš karto	Norėdami jjungti variklj, jjungimo svirtelę spauskite apie 1-3 s
Variklis įsijungia ir vėl išsijungia	Akumuliatorius nevisiškai įkrautas	Akumuliatoriaus įkrovimas
	Išjungimo raktelis netinkamai arba nevisiškai įstatytas	Tinkamai įstatykite
	Akumuliatorius nejstatytas (netinkamai įstatytas)	Akumuliatoriaus įdėjimas
	Akumuliatorius per šaltas/per karštas	Palaukite, kol akumuliatorius įšils/atvės Nustatykite didesnį pjovimo aukštį
Mašina veikia su pertrūkiais	Pažeisti vidiniai variklio laidai	Kreipkitės į remonto dirbtuves
	Įsjungė variklio apsauginis įtaisas	Palaukite, kol variklis atvės ir nustatykite didesnį pjovimo aukštį
Nupjovus lieka nelygi veja ir (arba)Sunkiai veikia variklis	Per mažas pjovimo aukštis	Nustatykite didesnį pjovimo aukštį (žr. „Pjovimo aukščio nustatymas“)
	Atšipę peiliai	Peilio keitimas (žr. „Peilio priežiūra“)
	Gali būti susidaręs kamštis	Patikrinkite mašinos apatinę dalį ir, jei yra kamštis, jį pašalinkite (visada mūvėkite sodininko pirštīnėmis)
	Atvirkščiai sumontuotas peilis	Tinkamai sumontuokite peilį (žr. „Peilio priežiūra“)
Nepakankamas pjovimo našumas (akumuliatoriaus veikimo laikas)	Per mažas pjovimo aukštis	Nustatykite didesnį pjovimo aukštį ir lėčiau eikite
	Per aukšta žolė	Nustatykite didesnį pjovimo aukštį ir lėčiau eikite
	Žolė per šlapia arba drėgna	Palaukite, kol žolė išdžius ir lėčiau eikite
	Per tanki žolė	Nustatykite didesnį pjovimo aukštį, lėčiau eikite ir dažniau pjaukite
	Papildomą akumuliatorių galima įsigyti įgaliotose Bosch sodo priežiūros įrankių remonto dirbtuvėse	Kreipkitės į remonto dirbtuves
Prietaisą jjungus, nesisuka pjovimo peilis	Peilį blokuoja užstrigusi žolė	Mašiną išjunkiteKamštį pašalinkite (visada mūvėkite sodininko pirštīnėmis)
	Atsilaisvinusi peilio veržlė arba varžtas	Užveržkite peilio veržlę arba varžtą
Labai stipriai vibruoja, kelia didelį triukšmą	Atsilaisvinusi peilio veržlė arba varžtas	Užveržkite peilio veržlę arba varžtą
	Pažeistas peilis	Peilio keitimas
Nevyksta jkrovimo procesas	Nešvarūs akumuliatoriaus kontaktai	Nuvalykite akumuliatoriaus kontaktus (pvz., daug kartų jstatykite ir išimkite akumuliatorių), jei reikia, akumuliatorių pakeiskite
	Pažeistas akumuliatorius, nes nutrūko kontaktas tarp akumuliatoriaus celių	Akumuliatorių pakeiskite
Įstačius kištuką į kištukinį lizdą neužsidega šviesadiodžiai indikatoriai 18 arba 19	Nejkištas (netinkamai jkištas) kroviklio kištukas	Kištuką tinkamai jkiškite į kištukinį lizdą
	Pažeistas kištukinis lizdas, maitinimo laidas arba kroviklis	Patikrinkite, ar elektros lizde yra įtampa ir, jei reikia, pristatykite kroviklį į įgaliotas Bosch elektrinių įrankių remonto dirbtuves

Priežiūra ir servisas

Priežiūra ir valymas

▶ Démesio! Prieš pradėdami prietaiso techninės priežiūros, valymo ar reguliavimo darbus, prietaisą išjunkite, ištraukite išjungimo raktelį, išimkite akumuliatorių ir nuimkite žolės surinkimo krepšį.
▶ Kai atliekate darbus aštrių peilių srityje, visada mūvėkite sodininko pirštinemis.

Nuoroda: kad prietaisą ilgai ir patikimai naudotumėte, reguliariai atlikite žemiau nurodytus techninės priežiūros darbus.

Reguliariai tikrinkite mašiną, ar nėra pastebimų pažeidimų, pvz., ar neatsilaisvino ir nepažeisti peiliai, ar nėra atsilaisvinusių jungčių, susidėvėjusių ar pažeistų dalių.

Patikrinkite, ar nepažeisti ir tinkamai uždėti gaubtai ir apsauginiai įtaisai. Prieš pradėdami naudoti atlikite būtinus techninės priežiūros ir remonto darbus.

Jei, nepaisant kruopščios gamybos ir patikrinimo, prietaisas sugestų, jo remontas turi būti atliekamas įgaliotose Bosch prietaisų remonto dirbtuvėse.

Siunčiant užklausimą ar užsakant atsargines dalis prašome būtinai nurodyti prietaiso dešimtženklį numerį, esantį firminėje lentelėje.

Peilio priežiūra

▶ Démesio! Prieš pradėdami prietaiso techninės priežiūros, valymo ar reguliavimo darbus, prietaisą išjunkite, ištraukite išjungimo raktelį, išimkite akumuliatorių ir nuimkite žolės surinkimo krepšį.
▶ Kai atliekate darbus aštrių peilių srityje, visada mūvėkite sodininko pirštinemis.

Norėdami patikrinti peilį, paguldykite mašiną ant dešiniojo šono. Atšipusį ar pažeistą peilį pakeiskite.

Norėdami pakeisti peilį, atlikite šiuos veiksmus:

Kad užfiksuotumėte pavarą, į kiaurymę 26 įstatykite atsuktuvą (su mašina netiekiamas). Mūvėdami sodininko pirštinėmis (su mašina netiekiamos), tvirtai laikykite peilį 30 ir naudodamiesi atsuktuvu (su mašina netiekiamas) išsukite peilio varžtą 29, nuimkite peilio poveržlę 28 ir peilį 30.

Pritvirtinkite peilj 30 su peilio poveržle 28 ir peilio varžta 29. Prieš užverždami peilio varžta 29 jsitikinkite, kad peilis sumontuotas tinkama puse (turi matytis simbolis 😊, žr. pav. I).

Prieš jjungdami mašiną patikrinkite, ar išimtas atsuktuvas.

▶ Montuodami, peilio ir peilio varžto netepkite nei tepalais, nei alyva.

Akumuliatoriaus priežiūra

▶ Démesio! Prieš pradėdami prietaiso techninės priežiūros, valymo ar reguliavimo darbus, prietaisą išjunkite, ištraukite išjungimo raktelį, išimkite akumuliatorių ir nuimkite žolės surinkimo krepšį.
▶ Kai atliekate darbus aštrių peilių srityje, visada mūvėkite sodininko pirštinemis.

Kad akumuliatorius būtų optimaliai naudojamas, laikykitės šių reikalavimų ir nurodymų:

• Saugokite akumuliatorių nuo drėgmės ir vandens.
• Akumuliatorių sandėliuokite tik nuo 0 °C iki 45 °C temperatūroje. Pvz., nepalikite akumuliatoriaus vasarą automobilyje.
• Tiesiogiai šviečiant saulei, akumuliatoriaus prietaise nepalikite.
• Optimali akumuliatoriaus sandėliavimo temperatūra yra 5 °C.
• Akumuliatoriaus ventiliacines angas valykite minkštu, švariu ir sausu teptuku.

Pastebimas jkrauto akumuliatoriaus veikimo laiko sutrumpėjimas rodo, kad akumuliatorius susidėvėjo ir jį reikia pakeisti.

Baigus darba/sandėliavimas

Mašinos išorinę dalj kruopščiai nuvalykite švelniu šepetėliu ir skudurėliu. Nenaudokite vandens, tirpiklių ir poliravimo priemonių. Nuvalykite žolės likučius ir nešvarumus, ypač nuo ventiliacinių angų 9.

Mašiną paguldykite ant šono ir nuvalykite peilių sritį. Prikibusius žolės likučius pašalinkite mediniu arba plastikiniu strypeliu.

▶ Kai atliekate darbus aštrių peilių srityje, visada mūvėkite sodininko pirštinemis.

Mašiną laikykite sausoje vietoje. Ant mašinos nedėkite jokių daiktų. Kad sutaupytumėte vietos, rankeną visiškai sulenkite.

▶ Atlenkdami ar nulenkdami viršutinę ar apatinę rankeną stebėkite, kad nespaustumėte maitinimo laido. Saugokite, kad nenukristų rankena.

Norėdami sandėliuoti mašiną, nuimkite žolės surinkimo krepšį.

Papildoma iranga

Pjovimo peilis

Rotak 34 LI....F 016 800 288

Rotak 37 LI....F 016 800 277

Rotak 43 LI....F 016 800 278

Klientų aptarnavimo skyrius ir klientų konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis.

Detalius brėžinius ir informaciją apie atsargines dalis rasite čia:

www.bosch-pt.com

Bosch klientų konsultavimo tarnybos specialistai mielai jums patars gaminių ir papildomos įrangos pirkimo, naudojimo bei nustatymo klau-simais.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: [phone]

İrankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Transportavimas

Akumuliatorius yra išbandytas pagal Jungtinių Tautų bandymų ir kriterijų metodikos ST/SG/AC.10/11/Rev.3 III dalį, skyrių 38.3. Jis turi veiksmingą apsaugą nuo vidinio viršslėgio ir trumpojo jungimo bei įtaisus, apsaugančius nuo mechaninio sulaužymo ir pavojingų atgalinių srovių.

Akumuliatoriuje esančio ličio ekvivalento kiekiai yra galiojančių normų ribose. Todėl nei akumuliatoriui, nei jo atskiroms dalims nėra taikomos nacionalinės bei tarptautinės pavojingų krovinių vežimo taisyklės. Tačiau pavojingų krovinių vežimo taisyklės galėtų būti taikomos, jei vienu

metu būtų gabenamas didelis akumuliatorių kiekis. Tokiu atveju gali tekti laikytis ypatingų sąlygų (pvz., susijusių su pakuotėmis) reikalavimų. Daugiau informacijos galite sužinoti interneto puslapyje: http://purchasing.bosch.com/en/start/Allgemeines/Download/index.htm.

Sunaikinimas

Elektrinis įrankis, papildoma įranga ir pakuotė yra pagaminti iš medžiagų, tinkančių antriniam perdirbimui, ir vėliau privalo būti atitinkamai perdirbti.

Tik ES šalims:

Nemeskite elektrinių įrankių į buitinių atliekų konteinerius! Pagal ES Direktyvą 2002/96/EB dėl naudotų elektrinių ir elektroninių prietaisų atliekų utilizavimo ir pagal vietinius šalies įstatymus

naudoti nebetinkami elektriniai įrankiai turi būti surenkami atskirai ir gabenami į antrinių žaliavų tvarkymo vietas, kur jie turi būti sunaikinami arba perdirbami aplinkai nekenksmingu būdu.

Akumuliatoriai/baterijos:

Li-Ion Li

Ličio jonų:

Prašome laikytis skyriuje „Transportavimas“, psl. 403 pateiktų nuorodu.

Nemeskite akumuliatorių ir baterijų į buitinių atliekų konteinerius, ugnį ar vandenį. Akumuliatoriai ir baterijos turi būti surenkami ir perdirbami arba sunaikinami nekenksmingu aplinkai būdu.

Tik ES šalims:

Susidėvėję akumuliatoriai ir akumuliatoriai su defektais turi būti perdirbti pagal Direktyvos 91/157/EEB reikalavimus.

Galimi pakeitimai.
