KASUTUSJUHEND ROTAK 43 LI E ACCU, ROTAK43LI BOSCH

et Algupärane kasutusjuhend

Eesti .... Lehekülg 362

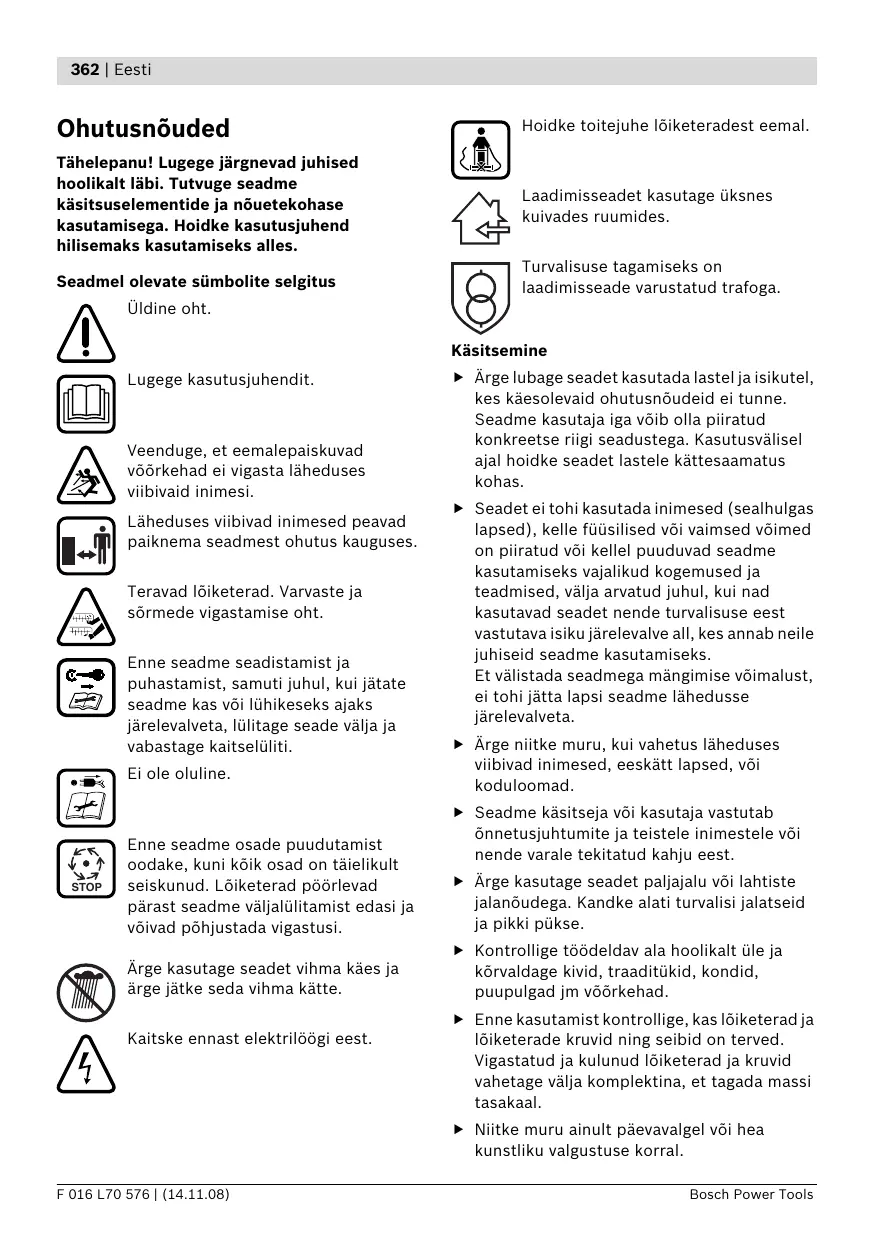

Tähelepanu! Lugege järgnevad juhised hoolikalt läbi. Tutvuge seadme käsitsuselementide ja nõuetekohase kasutamisega. Hoidke kasutusjuhend hilisemaks kasutamiseks alles.

Seadmel olevate sümbolite selgitus

Üldine oht.

Lugege kasutusjuhendit.

Veenduge, et eemalepaiskuvad võõrkehad ei vigasta läheduses viibivaid inimesi.

Läheduses viibivad inimesed peavad paiknema seadmest ohutus kauguses.

Teravad lõiketerad. Varvaste ja sõrmede vigastamise oht.

Enne seadme seadistamist ja puhastamist, samuti juhul, kui jätate seadme kas või lühikeseks ajaks järelevalveta, lülitage seade välja ja vabastage kaitselüliti.

Ei ole oluline.

Enne seadme osade puudutamist oodake, kuni köik osad on täielikult seiskunud. Lõiketerad pöörlevad pärast seadme väljalülitamist edasi ja võivad põhjustada vigastusi.

Ärge kasutage seadet vihma käes ja ärge jätke seda vihma kätte.

Kaitske ennast elektrilöögi eest.

Hoidke toitejuhe lõiketeradest eemal.

Laadimisseadet kasutage üksnes kuivades ruumides.

Turvalisuse tagamiseks on laadimisseade varustatud trafoga.

Käsitsemine

• Ärge lubage seadet kasutada lastel ja isikutel, kes käesolevaid ohutusnõudeid ei tunne. Seadme kasutaja iga võib olla piiratud konkreetse riigi seadustega. Kasutusvälisel ajal hoidke seadet lastele kättesaamatus kohas.
  Seadet ei tohi kasutada inimesed (sealhulgas lapsed), kelle füüsilised või vaimsed võimed on piiratud või kellel puuduvad seadme kasutamiseks vajalikud kogemused ja teadmised, välja arvatud juhul, kui nad kasutavad seadet nende turvalisuse eest vastutava isiku järelevalve all, kes annab neile juhiseid seadme kasutamiseks. Et välistada seadmega mängimise võimalust, ei tohi jätta lapsi seadme lähedusse järelevalveta.

- Ärge niitke muru, kui vahetus läheduses viibivad inimesed, eeskätt lapsed, või koduloomad.

▶ Seadme käsitseja või kasutaja vastutab õnnetusjuhtumite ja teistele inimestele või nende varale tekitatud kahju eest.

- Ärge kasutage seadet paljajalu või lahtiste jalanõudega. Kandke alati turvalisi jalatseid ja pikki pükse.

- Kontrollige töödeldav ala hoolikalt üle ja kõrvaldage kivid, traaditükid, kondid, puupulgad jm võõrkehad.

▶ Enne kasutamist kontrollige, kas lõiketerad ja lõiketerade kruvid ning seibid on terved. Vigastatud ja kulunud lõiketerad ja kruvid vahetage välja komplektina, et tagada massi tasakaal.

▶ Niitke muru ainult päevavalgel või hea kunstliku valgustuse korral.

▶ Võimaluse korral ärge kasutage seadet niiske muru puhul.
▶ Liikuge alati mõõduka tempoga, ärge kunagi jookske.
- Ärge kasutage seadet, kui kaitseseadised või katted, näiteks põrkekaitse ja/või rohukogumiskorv, on defektsed või puuduvad.
▶ Töötamine kallakutel vöib olla ohtlik.
- Ärge kasutage seadet väga järskudel nõlvadel.
- Nõlvadel ja märjal rohul säilitage stabiilne asend.
- Kallakutel liikuge alati vasakule-paremale ja mitte üles-alla.
- Nõlvadel suunda muutes olge äärmiselt ettevaatlik.
▶ Seadmega tagurpidi liikudes või seadet tömmates olge äärmiselt ettevaatlik.
Lükake seadet niitmisel alati ettepoole ja ärge kunagi tömmake seda enda suunas.
▶ Lõiketerad ei tohi liikuda, kui seadet transportimiseks kallutate, kui sõidate üle alade, mis ei ole muruga kaetud, ning kui toimetate seadme niidetavale alale või sealt ära.
- Ärge kallutage seadet mootori käivitamisel, välja arvatud juhul, kui see on vajalik körges rohus käivitamiseks. Sellisel juhul kergitage seadme seda külge, mis ei jää kasutaja poole, vajutades käepidet alla vaid niipalju kui tingimata vajalik. Veenduge, et hoiate seadme allalaskmisel käepidemest kinni.
Lülitage seade kasutusjuhendis toodud viisil sisse ja veenduge, et Teie jalad on pöörlevatest osadest piisaval kaugusel.
- Ärge viige oma käsi ja jalgu pöörlevate osade lähedusse või alla.
▶ Seadmega töötades olge väljaviskeavast piisaval kaugusel.
- Ärge kunagi töstke ega kandke töötava mootoriga seadet.

Vabastage kaitselüliti:

– alati, kui seadme juurest lahkute,
- enne kinnikiildumiste kõrvaldamist,

• enne seadme kontrollimist, puhastamist või seadistustööde tegemist,
• pärast võõrkehaga kokkupuutumist. Kontrollige seadet kohe kahjustuste suhtes ja laske seade vajaduse korral parandada,
• kui seade hakkab ebaharilikult vibreerima (kohe kontrollida).

Hooldus

▶ Veenduge, et köik mutrid, poldid ja kruvid on kövasti kinni keeratud ja et seade on korrektselt kokku pandud.
- Kontrollige regulaarselt rohukogumiskorvi seisundit ja kulumise astet.
- Kontrollige seadet ja asendage kulunud ja vigastatud osad tööohutuse tagamiseks uutega.
- Kasutage üksnes seadme jaoks ette nähtud lõiketerasid.
▶ Veenduge, et varuosad pärinevad Boschilt.
Kandke alati aiakindaid, kui reguleerite seadet teravate lõiketerade piirkonnas.

Juhised aku käsitsemiseks

▶ Enne aku paigaldamist veenduge, et seade on välja lülitatud. Aku paigaldamine seadmesse, mis on sisse lülitatud, võib põhjustada vigastusi.
- Ärge jätke akulaadijat vihma ega niiskuse kätte. Vee sissetungimine elektrilisse tööriista suurendab elektrilöögi ohtu.
▶ Laadige akut üksnes tootja poolt ette nähtud akulaadimisseadmega. Ühte tüüpi akude jaoks sobiv akulaadimisseade vöib teist tüüpi akude laadimisel pöhjustada pölengu ohu.
- Ärge laadige teist tüüpi akusid. Akulaadijaga tohib laadida ainult Boschi liitium-ioon-akusid, mille pinge jääb tehnilistes andmetes nimetatud vahemikku. Selle nõude eiramisel tekib tulekahju- ja plahvatusoht.
▶ Hoidke akulaadija puhas. Mustus tekitab elektrilöögi ohu.

Iga kord enne kasutamist kontrollige üle laadija, toitejuhe ja pistik. Vigastuste tuvastamisel ärge akulaadijat kasutage. Ärge avage akulaadijat ise ja laske seda parandada vaid vastava ala spetsialistidel, kes kasutavad originaalvaruosi. Vigastatud akulaadija, toitejuhe ja pistik suurendavad elektrilöögi ohtu.
- Ärge kasutage akulaadijat kergestisüttival pinnal (nt paberil, tekstiilidel jmt) ja süttimisohtlikus keskkonnas. Akulaadija kuumeneb laadimisel, mistõttu tekkib tulekahjuoht.
▶ Kasutage seadmes ainult selleks ette nähtud akut. Teiste akude kasutamine võib põhjustada vigastusi ja tulekahju ohtu.
▶ Kasutusvälisel ajal hoidke akut eemal kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest ja teistest väikestest metallesemetest, mis võivad aku kontaktid omavahel ühendada. Metallesemetega kokkupuutest põhjustatud lühis aku kontaktide vahel tekitab põlengu ohu.
Väärkasutuse korral vöib akuvedelik välja voolata. Vältige sellega kokkupuudet. Juhusliku kokkupuute korral loputage kahjustatud kohta veega. Kui vedelik satub silma, pöörduge lisaks arsti poole.

Väljavoolav akuvedelik võib põhjustada nahaärritusi või põletusi.

• Ärge avage akut. Esineb lühise oht.
• Kaitske akut kuumuse, samuti pike-maajalise päikesekiirguse ja tule eest. Esineb plahvatusoht.
• Ärge tekitage akukontaktide vahel lühist. Esineb plahvatusoht.
  Aku vigastamisel ja ebaõigel käsitsemisel võib akust eralduda aure. Öhutage ruumi, halva enesetunde korral pöörduge arsti poole. Aurud võivad ärritada hingamisteid.
  ▶ Kaitske akut niiskuse ja vee eest.
  ▶ Hoidke akut temperatuuril 0 °C kuni 45 °C. Ärge jätke akut suvel autosse.
  ▶ Puhastage aku ventilatsiooniavasid pehme, puhta ja kuiva pintsliga.

Tööpõhimõtte kirjeldus

Kõik ohutusnõuded ja juhised tuleb läbi lugeda. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused.

Nõuetekohane kasutamine

Seade on ette nähtud muru niitmiseks koduaias.

Tarnekomplekt

Võtke akumurutrimmer ettevaatlikult pakendist välja ja kontrollige, kas tarnekomplektis sisalduvad kõik allpool loetletud osad:

• Muruniiduk koos kaarkäepidemega
• 1 käepideme alumine osa
• 2 kruvi
• 2 liblikmutrit
• 2 plekikruvi
• 2 rohukogumiskorvi poolt (Rotak 34/37 LI)
• 3 rohukogumiskorvi poolt (Rotak 43 LI)
• 2 juhtmeklambrit
• Akulaadija
• Kaitselüliti
• Aku/akud*
• Kasutusjuhend

\* söltuvalt tootest

Kui mõni osa on puudu või kahjustatud, pöörduge müügiesindusse.

Täielikult kokkupandud seadme kaal on umbes 12,8–13,8 kg. Seadme pakendist väljavõtmisel kasutage vajaduse korral teiste inimeste abi.

Seadme pakendist väljavõtmisel ja murule toimetamisel pöörake tähelepanu teravatele lõiketeradele.

Seadme osad

Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid.

1 Lülitushoob
2 Turvanupp
3 Käepideme ülemine osa
4 Murukogumiskorv
5 Pörkekaitse
6 Käepideme alumine osa
7 Aku kate
8 Aku
9 Ventilatsiooniavad
10 Rattad
11 Murureha

12 Lõikekõrguse reguleerimise hoob
13 Laetuse astme kuvamise klahv
14 Aku täituvusastme indikaator
15 Temperatuurikontrolli indikaator
16 Laadimisalus
17 Akulaadimisseade
18 Akulaadimissedme punane LED-indikaator
19 Akulaadimissedme roheline LED-indikaator
20 Vörgupistik **
21 Seerianumber

** söltuvalt kasutusriigist

Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist.

Tehnilised andmed

Muruniiduk		Rotak 34 LI	Rotak 37 LI	Rotak 43 LI
Tootenumber		3 600 H81 ...	3 600 H81 ...	3 600 H81 ...
Lõiketera laius	cm	34	37	43
Lõikekõrgus	mm	20-70	20-70	20-70
Murukogumiskorvi maht	l	40	40	50
Kaal (max)	kg	12,8	13,0	13,8
Seerianumber		Vt seadme andmesildil olevat seerianumbrit 21
Aku		Li-ioon	Li-ioon	Li-ioon
Tootenumber		2 607 336 107	2 607 336 107	2 607 336 107
Nimipinge	V	36	36	36
Laadimisaeg (tühja aku puhul)	min	60	60	60
Akuelementide arv		20	20	20
Akulaadija		AL 3640 CVProfessional	AL 3640 CVProfessional	AL 3640 CVProfessional
Tootenumber		2 607 225 ...	2 607 225 ...	2 607 225 ...
Nimipinge	V	36	36	36
Laadimisvool	A	4,0	4,0	4,0
Lubatud laadimistemperatuur	°C	0-45	0-45	0-45
Kaal EPTA-Procedure 01/2003 järgi	kg	1,0	1,0	1,0
Kaitseaste		☐/II	☐/II	☐/II

Andmed müra/vibratsiooni kohta

Rotak 34/37 LI

Mõõtmised teostatud standardite 2000/14/EÜ (1,60 m kõrgusel, 1,0 m kaugusel) ja EN ISO 5349 kohaselt.

Sageduskarakteristikul A möödetud müratase on üldjuhul: helirõhu tase 81 dB(A); garanteeritud müravõimsuse tase alla 90 dB(A). Möötemääramatus K =0.74 dB.

Käe-randme-vibratsioon on tavaliselt alla 2,5 m/s ^4 .

Rotak 43 LI

Mõõtmised teostatud standardite 2000/14/EÜ (1,60 m kõrgusel, 1,0 m kaugusel) ja EN ISO 5349 kohaselt.

Sageduskarakteristikul A möõdetud müratase on üldjuhul: helirõhu tase 81 dB(A); garanteeritud müravõimsuse tase alla 91 dB(A). Möõtemääramatus K =0.74 dB.

Käe-randme-vibratsioon on tavaliselt alla 2,5 m/s ^4 .

Vastavus normidele

CE

Rotak 34/37 LI

Kinnitame ainuvastutajana, et punktis „Tehnilised andmed“ kirjeldatud toode vastab järgmistele standarditele või normdokumentidele: EN 60335, EN 50338 (akuga seadmed) ja EN 60335 (akulaadimisseadmed) kooskõlas direktiivide 2006/95/EÜ, 2004/108/EÜ, 98/37/EÜ (kuni 28.12.2009), 2006/42/EÜ (alates 29.12.2009), 2000/14/EÜ. 2000/14/EÜ sätetega: Mõõdetud müravõimsuse tase 90 dB(A). Vastavuse hindamise meetod vastavalt lisale VI.

Rotak 43 LI

Kinnitame ainuvastutajana, et punktis „Tehnilised andmed“ kirjeldatud toode vastab järgmistele standarditele või normdokumentidele: EN 60335, EN 50338 (akuga seadmed) ja EN 60335 (akulaadimisseadmed) kooskõlas direktiivide 2006/95/EÜ, 2004/108/EÜ, 98/37/EÜ (kuni 28.12.2009), 2006/42/EÜ (alates 29.12.2009), 2000/14/EÜ.

2000/14/EÜ sätetega: Möõdetud müravõimsuse tase 90 dB(A). Vastavuse hindamise meetod vastavalt lisale VI.

Volitatud asutus:

SRL, Sudbury, England, Nr. 1088

Tehniline toimik saadaval aadressil:

Tähelepanu! Enne hooldus- ja puhastustöid lülitage seade välja, vabastage kaitselüliiti ja eemaldage aku. Samamoodi lülitage seade välja, kui toitejuhe on vigastatud või keerdu läinud.
Pärast seadme väljalülitamist jätkavad löiketerad veel paari sekundi jooksul pöörlemist.
▶ Ettevaatust – ärge puudutage pöörlevat löiketera.

Aku laadimine

Kontrollige vörgupinget: Vörgupinge peab vastama seadme andmesildil märgitud pingele. Andmesildil märgitud 230 V seadmeid vöib kasutada ka 220 V/240 V vörgupinge korral.

Kasutage üksnes tarnekomplektis sisalduvat akulaadimisseadet. Üksnes see akulaadi-misseade on kohandatud Teie tööriista juures kasutatud liitium-ioon-aku laadimiseks.

Aku on varustatud temperatuurikontrolliga, mis lubab akut laadida üksnes temperatuuril 0 °C kuni 45 °C. See tagab aku pika kasutusea.

Märkus: Aku on tarnimisel osaliselt laetud. Et tagada aku täit mahtuvust, laadige aku enne esmakordset kasutamist akulaadimisseadmes täiesti täis.

Li-ioon-akut võib laadida igal ajal, ilma et see lühendaks aku kasutusiga. Laadimise katkestamine ei kahjusta akut.

Li-ioon-aku on kaitstud täieliku tühjenemise eest. Tühja aku korral lülitub seade automaatselt välja ja seda ei saa enam kasutada.

Pärast elektrilise tööriista automaatset väljalülitumist ärge vajutage enam lülitile (sisse/välja). Aku võib kahjustuda.

Laadimine

Laadimine algab kohe pärast akulaadija pistiku ühendamist pistikupessa ja aku 8 asetamist laadimisalusele 16.

Intelligentne laadimine tuvastab aku laetuse astme automaatselt ja akut laetakse sõltuvalt aku temperatuurist ja pingest optimaalse laadimisvooluga.

See säästab akut ja aku jääb akulaadijas alati täielikult laetuks.

Näitude tähendus

Laadimisprotsessi järelevalvet signaliseerivad LED-tuled 18 või 19:

Kiirlaadimine

Kiirlaadimist näitab vilkuv roheline LED-tuli 19.

Laadimise ajal süttivad ja kustuvad kolm rohelist

indikaatortuld üksteise järel pidevalt. Aku on täiesti laetud, kui indikaatorid põlevad pideva tulega. Umbes 5 minutit pärast aku täitumist kustuvad rohelised indikaatortuled uuesti.

Märkus: Kiirlaadimine on võimalik üksnes siis, kui aku temperatuur on laadimiseks ettenähtud vahemikus, vt punkti „Tehnilised andmed“.

Aku laetud

Pidevalt põlev roheline LEDtuli 19 näitab, et aku on täis laetud.

Lisaks kölab umbes 2 sekundi jooksul helisignaal, mis annab samuti märku sellest, et aku on laetud.

Seejärel võib aku akulaadijast välja võtta ja seadmega ühendada.

Kui aku ei ole sisse asetatud, annab pideva tulega põlev roheline LED-tuli 19 märku sellest, et pistik on ühendatud pistikupessa ja et laadimisseade on töövalmis.

Aku temperatuur on alla 0 °C või üle 45 °C

Pidevalt põlev punane LED-tuli 18 annab märku sellest, et aku temperatuur on väljaspool kiirlaadimiseks ette nähtud

vahemikku 0 °C– 45 °C. Kohe kui aku on saavutanud vajaliku temperatuuri, lülitub laadimisseade automaatselt kiirlaadimisele.

Kui aku temperatuur on väljaspool laadimiseks ettenähtud vahemikku, süttib aku asetamisel akulaadijasse aku punane LED-tuli.

Laadimine ei ole võimalik

Mõnda muud häiret laadimisprotsessis signaliseerib vilkuv punane LED-tuli 18.

Laadimisprotsessi ei saa käivitada ja aku laadimine ei ole võimalik (vt „Vea otsing“).

Laadimisjuhised

Pideva või mitme üksteisele järgneva laadimistsükli puhul võib akulaadija soojeneda. See on normaalne ega viita tehnilisele defektile.

Oluliselt lühenenud kasutusaeg pärast laadimist näitab, et aku on muutunud kasutuskõlbmatuks ja tuleb välja vahetada.

Aku jahutus (Active Air Cooling)

Laadimisseadmesse integreeritud jahutusseade teostab järelevalvet sisseasetatud aku temperatuuri üle. Kui aku temperatuur on üle 30 °C, jahutab ventilaator aku vajalikule laadimistemperatuurile. Sisselülitatud ventilaator tekitab öhutamisele iseloomuliku müra.

Kui ventilaator ei tööta, on aku temperatuur ette nähtud vahemikus või on ventilaator katki. Sellisel juhul pikeneb aku laadimisaeg.

Montaaž

▶ Kasutage akut ja/või kaitselülitit alles siis, kui seade on täielikult kokku monteeritud.
Ülemise/alumise käepideme lahtivõtmisel ja kokkupanekul veenduge, et toitejuhe ei jää käepideme vahele. Ärge laske käepidemel maha kukkuda.

① ② Asetage kaarkäepideme alumine osa 6 selleks ettenähtud aukudesse ja kinnitage plekikruvidega.
Märkus: Kaarkäepideme ülemise osa 3 körgus on reguleeritav. Monteerige kaarkäepide asendisse I või II.
③ Kinnitage kaarkäepideme ülemine osa 3 kruvide ja liblikmutritega 22 alumise osa 6 külge.

Märkus: Veenduge, et toitejuhe on komplekti kuuluvate juhtmeklambritega kinnitatud käepideme külge.

Aku paigaldamine B

① ② Tõmmake aku katte reguleerimise hoob 23 üles ja kergitage aku katet 7.
③ Asetage aku 8 sisse nii, et aku fikseerub kuuldavalt kohale (klõpsuga).
④ Joonisel kujutatud viisil paigaldage kaitselüliti 24. Veenduge, et see on õiges asendis.
⑤ Kui Te ei hakka muruniidukit kohe kasutama, seadke kaitselüliti 24 joonisel kujutatud viisil parkimisasendisse.

Sulgege aku kate 7.

Aku eemaldamine

Tõmmake aku katte reguleerimise hoob 23 üles ja kergitage aku katet 7.

Vabastage kaitselüliti 24 ja seadke see parkimisasendisse.

Tõmmake aku katte reguleerimise hoob 23 üles. Võtke aku 8 välja.

Rohukogumiskorvi kokkupanek

Rotak 34/37 LI C

Ühendage rohukogumiskorvi ülemine osa alumise osaga, surudes kokku servades olevad keelekesed. Alustage tagant ja liikuge suunaga ette.

Rotak 43 LI D

Ühendage rohukogumiskorvi alumise osa mölemad pooled, surudes kokku servades olevad keelekesed. Alustage tagant ja liikuge suunaga ette.
② Ühendage rohukogumiskorvi kaks poolt omavahel.

Rohukogumiskorvi paigaldamine/eemaldamine E

Kergitage põrkekaitset 5 ja hoidke seda selles asendis, selleks et rohukogumiskorvi 4 paigaldada või eemaldada.

Kui niidetud rohtu ei soovita kokku koguda, võib muruniidukit kasutada ilma rohukogumiskorvita 4. Põrkekaitse 5 tuleb sellisel juhul keerata alla.

Lõikekõrguse reguleerimine F

▶ Enne lõikekõrguse reguleerimist tuleb seisma jääda, vabastada lülitushoob ja oodata, kuni mootor on seiskunud.
Lõiketerad pöörlevad pärast seadme väljalülitamist edasi ja võivad põhjustada vigastusi.

▶ Ettevaatust – ärge puudutage pöörlevat löiketera.

Hooaja esimese lõikuse jaoks tuleks valida suur lõikekõrgus.

Muruniiduki lõikekõrgust saab reguleerida 7 astmes vahemikus 35 mm ja 70 mm. Selleks suruge lõikekõrguse reguleerimise hoob 12 sissepoole ja liigutage seda ette või taha, surudes muruniidukit samal ajal alla või tõstes üles.

Katte 25 eemaldamisega joonisel kujutatud viisil saab muruniiduki lõikekõrgust vähendada 20 mm-le.

▶ 20 – 30 mm lõikekõrguse puhul lüheneb aku tööaeg.

Kasutamine

Kasutuselevõtt

Pärast seadme väljalülitamist jätkavad lõiketerad veel paari sekundi jooksul pöörlemist. Enne seadme uut sisselülitamist oodake, kuni mootor ja lõiketerad on täielikult seiskunud.
- Ärge lülitage seadet järjest välja ja uuesti sisse.

Märkus: Käivitamise kergendamiseks vajutage käepidet alla ja kergitage esirattaid.

Paigaldage uuesti kaitselüliti 24.

Sisselülitamine G

① Vajutage turvanupp 2 alla ja hoidke seda all.
② Tõmmake lülitushooba 1 käepideme suunas.

Vabastage turvanupp 2.

Märkus: Mootor käivitub pärast vajutamist lülitushoovale 1 kerge ajalise nihkega.

Väljalülitamine

Vabastage lülitushoob 1.

Kui Te ei hakka muruniidukit kohe kasutama, seadke kaitselüliti 24 joonisel kujutatud viisil parkimisasendisse.

Seade on varustatud mootoripiduriga. See kaitseseadis seiskab lõiketera mõne sekundi jooksul.

Niitmine H

Kaitske akut tule ja kuumuse, näiteks päikesekiirguse eest. Seade töötab üksnes temperatuurivahemikus 0 °C kuni 45 °C!

▶ Terava päikesepaiste korral ärge jätke akut seadmesse.

Töötades eriti rasketes tingimustes ärge koormake mootorit üle.

Ülekoormuse korral väheneb mootori pöörete arv ja mootori hääl muutub. Sellisel juhul peatuge, vabastage lülitushoob 1 ja reguleerige löikekörgus suuremaks. Vastasel korral võib löikejõudlus/aku tööaeg väheneda ja seade või aku võivad kahjustuda.

Murureha 11 võimaldab niita seinte ja nurkade lähedalt. Veenduge, et servalähedasel niitmisel ei puutu murureha 11 kokku mingite esemetega.

Tööjuhised

Aku täituvusastme indikaator (vt põhijoonist)

Aku 8 on varustatud laetuse astme indikaatoriga 14, mis näitab aku laetuse astet. Aku laetuse astme indikaator 14 koosneb 3 rohelisest LED-tulest.

Vajutage aku laetuse astme indikaatori nupule 13, et aku laetuse astme indikaatorit 14 aktiveerida. 5 sekundi pärast kustub aku laetuse astme indikaator automaatselt.

Laetuse astet saab kontrollida ka eemaldatud aku puhul.

LED-tuli	Aku mahtuvus
Pidevalt põlevad 3 rohelist LED-tuld	≥ 2/3
Pidevalt põlevad 2 rohelist LED-tuld	≥ 1/3
Pidevalt põlev 1 roheline LED-tuli	≤ 1/3
Vilkuv 1 roheline LED-tuli	Reserv

Kui pärast nupule 13 vajutamist ei sütti mitte ükski LED-tuli, on aku defektne ja tuleb välja vahetada.

Turvalisuse huvides saab päringut aku laetuse astme kohta esitada üksnes siis, kui seade ei tööta.

Laadimise ajal süttivad ja kustuvad kolm rohelist indikaatortuld üksteise järel pidevalt. Aku on täiesti laetud, kui indikaatorid põlevad pideva tulega. Umbes 5 minutit pärast aku täitumist kustuvad rohelised indikaatortuled uuesti.

Temperatuurikontrolli indikaator (vt põhijoonist)

Temperatuurikontrolli indikaatori 15 punane LED-tuli näitab, et seadme aku või elektroonika (paigaldatud aku puhul) ei ole optimaalses temperatuurivahemikus. Sellisel juhul seade ei tööta või töötab poole võimsusega.

Punane tuli 15 vilgub vajutamisel klahvile 13 või lülitile (sisse/välja) 1 (paigaldatud aku korral): Aku temperatuur on lubatud töötemperatuurist - 10 °C kuni +60 °C kõrgem või madalam.

Kui temperatuur on üle 70 °C, lülitub aku välja seniks, kuni jõuab uuesti lubatud temperatuurivahemikku.

Seadme elektroonika temperatuurikontroll

Punane tuli 15 süttib vajutamisel lülitile (sisse/välja) 1 pideva tulega: Seadme elektroonika temperatuur on alla 5 °C või üle 75 °C.

Kui temperatuur on kõrgem kui 90 °C, lülitub seadme elektroonika välja seniks, kuni jõuab uuesti lubatud temperatuurivahemikku.

Lõikejõudlus (aku tööaeg)

Lõikejõudlus (aku tööaeg) sõltub muru omadustest, näiteks rohu tihedusest, niiskusest, pikkusest, samuti lõikekõrgusest.

Seadme sagedane sisse- ja väljalülitamine niitmise ajal vähendab samuti lõikejõudlust (aku tööaega).

Lõikejõudluse (aku tööaja) parandamiseks soovitame niita sagedamini, suurendada lõikekõrgust ja liikuda mõõdukas tempos.

Allpool toodud näide näitab lõikekõrguse ja lõikejõudluse suhet ühe akulaadimise puhul.

Niitmistingimused

Väga õhuke kuiv rohi	Õhuke kuiv rohi	Normaalne tihe rohi
Lõikejõudlus (Rotak 34 LI)
kuni 300 m^2	kuni 150 m^2	kuni 100 m^2
Lõikejõudlus (Rotak 37 LI)
kuni 300 m^2	kuni 150 m^2	kuni 100 m^2
Lõikejõudlus (Rotak 43 LI)
kuni 300 m^2	kuni 150 m^2	kuni 100 m^2

Tööaja pikendamiseks vöib Boschi aiatööriistade volitatud müügiesindustest soetada täiendava aku.

Vea otsing

Järgnevas tabelis on toodud vead ja juhised nende kõrvaldamiseks. Kui probleem siiski ei kao, pöörduge volitatud remonditöökotta.

▶ Tähelepanu: Enne kui alustate vea otsimist, lülitage seade välja ja vabastage kaitselüliti.

Tunnused	Võimalik põhjus	Kõrvaldamine
Seade ei tööta	Võimalik on ummistus	Kontrollige seadme põhja ja kõrvaldage ummistus (kandke alati aiakindaid)
	Aku ei ole täis laetud	Aku laadimine
	Aku ei ole (korrektselt) laadimisalusele asetatud	Aku paigaldamine
	Kaitselüliti on defektne/läbi põlenud	Pöörduge remonditöökotta
	Muru on liiga kõrge	Reguleerige välja suurem lõikekõrgus ja kallutage seadet, et esialgset koormust vähendada
	Mootori kaitsesidur rakendus	Laske mootoril jahtuda ja reguleerige välja suurem lõikekõrgus
	Aku on liiga külm/liiga kuum	Soojendage akut/laske akul jahtuda
	Kaitselüliti ei ole õigesti paigaldatud	Paigaldage õigesti
	Mootor käivitub pärast vajutamist lülitushoovale kerge ajalise nihkega	Vajutage juhthoovale ca 1-3 sekundit, selleks et mootorit käivitada
Mootor käivitub ja seejärel seiskub	Aku ei ole täis laetud	Aku laadimine
	Kaitselüliti ei ole õigesti paigaldatud	Paigaldage õigesti
	Aku ei ole (korrektselt) laadimisalusele asetatud	Aku paigaldamine
	Aku on liiga külm/liiga kuum	Soojendage akut/laske akul jahtuda Reguleerige välja suurem lõikekõrgus
Seade töötab katkendlikult	Seadme siseühendused ei ole korras	Pöörduge remonditöökotta
	Mootori kaitsesidur rakendus	Laske mootoril jahtuda ja reguleerige välja suurem lõikekõrgus
Niitmistulemus on ebaühtlane ja/võiMootor töötab raskelt	Lõikekõrgus on liiga madal	Reguleerige välja suuremlõikekõrgus (vt punkti„Lõikekõrguse reguleerimine“)
	Lõiketera on nüri	Lõiketerade vahetus (vt punkti„Lõiketerade hooldus“
	Võimalik on ummistus	Kontrollige seadme põhja jakõrvaldage ummistus (kandke alati aiakindaid)
	Lõiketera on valepidimonteeritud	Monteerige lõiketeraõigetpidi (vt punkti„Lõiketerade hooldus“
Lõikejõudlus (aku tööaeg) ei ole piisav	Lõikekõrgus on liiga madal	Reguleerige välja suuremlõikekõrgus ja liikuge aeglasemalt
	Muru on liiga kõrge	Reguleerige välja suuremlõikekõrgus ja liikuge aeglasemalt
	Rohi on niiske või märg	Oodake, kuni rohi on kuiv võiliikuge aeglasemalt
	Muru on liiga tihe	Reguleerige välja suuremlõikekõrgus, liikuge aeglasemalt ja niitkesagedamini
	Boschi aiatööriistade volitatud müügiesindusest saab soetadataiendava aku	Pöörduge remonditöökotta
Pärast seadme sisselülitamist lõiketera ei pöörle	Rohi takistab lõiketera tööd	Lülitage seade väljaEemaldage ummistus (kandke alati aiakindaid)
	Lõiketera mutter/kruvi on lõtv	Pingutage lõiketeramutrit/kruvi
Tugev vibratsioon/müra	Lõiketera mutter/kruvi on lõtv	Pingutage lõiketeramutrit/kruvi
	Lõiketera on vigastatud	Lõiketerade vahetus
Laadimine ei önnestu	Aku kontaktid on määrdunud	Puhastage aku kontakte, akut näiteks mitu kordalaadimisalusele asetades jasealt eemaldades, vajaduselvahetage aku välja.
	Aku on defektne, sestakuelementide vahel puudubühendus	Vahetage aku välja
LED-tuli 18 või 19 ei sütti pärast pistiku ühendamist pistikupessa	Akulaadija pistik ei ole (korrektselt) pistikupessa ühendatud	Ühendage pistik (korrektselt) pistikupessa
	Pistikupesa, toitejuhe või akulaadija on defektne	Kontrollige võrgupinget ja laske akulaadija vajaduse korral üle vaadata Boschi elektriliste tööriistade remonditöökojas

Hooldus ja teenindus

Hooldus ja puhastus

Tähelepanu! Enne hooldus- ja puhastustöid lülitage seade välja, vabastage kaitselüliti, eemaldage aku ning rohukogumiskorv.
Kandke alati aiakindaid, kui reguleerite seadet teravate lõiketerade piirkonnas.

Märkus: Pikaajalise ohutu töö tagamiseks teostage regulaarselt järgmisi hooldustöid.

Kontrollige regulaarselt, ega seadmel ei esine kahjustusi nagu lahtised või vigastatud lõiketerad, lõdvad ühendused ja kulunud või kahjustatud osad.

Kontrollige, kas katted ja kaitseseadised on terved ja õigesti paigaldatud. Enne kasutamist teostage vajalikud hooldus- ja puhastustööd.

Käesolev seade on hoolikalt valmistatud ja testitud. Kui seade sellest hoolimata rikki läheb, tuleb see lasta parandada Boschi elektriliste käsitööriistade volitatud remonditöökojas.

Järelepärimiste esitamisel ja tagavaraosade tellimisel näidake kindlasti ära seadme andmesildil olev 10-kohaline tootenumber.

Lõiketerade hooldus

Tähelepanu! Enne hooldus- ja puhastustöid lülitage seade välja, vabastage kaitselüliti, eemaldage aku ning rohukogumiskorv.
Kandke alati aiakindaid, kui reguleerite seadet teravate lõiketerade piirkonnas.

Lõiketera kontrollimiseks asetage seade paremale küljele. Nüri või vigastatud lõiketera vahetage välja.

Lõiketera vahetamiseks toimige järgmiselt:

Torgake kruvikeeraja (ei kuulu tarnekomplekti) auku 26, et ajamit fikseerida. Pange kätte kaitsekindad (ei kuulu tarnekomplekti), hoidke lõiketera 30 kinni ja eemaldage kruvikeeraja abil (ei kuulu tarnekomplekti) tera kruvi 29, tera seib 28 ja tera 30.

Kinnitage lõiketera 30 seibi 28 ja kruviga 29. Enne kruvi 29 kinnipingutamist veenduge, et lõiketera on monteeritud õigetpidi (sümbol 😊 peab olema näha, vt joonist I).

Enne seadme kasutamist veenduge, et kruvikeeraja on eemaldatud.

▶ Monteerimise ajal ärge määrige ega ölitage lõiketera ja lõiketera kruvi.

Aku hooldus

Tähelepanu! Enne hooldus- ja puhastustöid lülitage seade välja, vabastage kaitselüliti, eemaldage aku ning rohukogumiskorv.
Kandke alati aiakindaid, kui reguleerite seadet teravate lõiketerade piirkonnas.

Aku hea töö tagamiseks pidage kinni järgmistest juhistest:

• Kaitske akut niiskuse ja vee eest.
• Hoidke akut temperatuuril 0 °C kuni 45 °C. Ärge jätke akut suvel autosse.
• Terava päikesepaiste korral ärge jätke akut seadmesse.
• Sobivaim temperatuur aku hoidmiseks on 5 °C.
• Puhastage aku ventilatsiooniavasid pehme, puhta ja kuiva pintsliga.

Oluliselt lühenenud kasutusaeg pärast laadimist näitab, et aku on muutunud kasutuskõlbmatuks ja tuleb välja vahetada.

Pärast töö lõppu

Puhastage seadme välispinda hoolikalt pehme harja ja lapiga. Ärge kasutage vett ega lahusteid või poleerimisvahendeid. Eemaldage kõik rohujäägid ja osakesed, eelkõige veenduge, et ventilatsiooniavad 9 on puhtad.

Asetage seade külili ja puhastage lõiketera piirkond. Külgekleepunud rohujäägid eemaldage puidu- või plastmassitükiga.

Kandke alati aiakindaid, kui reguleerite seadet teravate lõiketerade piirkonnas.

Hoidke seadet kuivas kohas. Ärge asetage seadme peale teisi esemeid. Ruumi säästmiseks pange kaarkäepide täiesti kokku.

Ülemise/alumise käepideme lahtivõtmisel ja kokkupanekul veenduge, et toitejuhe ei jää käepideme vahele. Ärge laske käepidemel maha kukkuda.

Enne seadme hoiulepanekut võtke murukogumiskorv maha.

Lisatarvikud

Lõiketera

Rotak 34 LI.... F 016 800 288

Rotak 37 LI.... F 016 800 277

Rotak 43 LI.... F 016 800 278

Müügijärgne teenindus ja nõustamine

Müügiesindajad annavad vastused toote paranduse ja hooldusega ning varuosadega seotud küsimustele. Joonised ja lisateabe varuosade kohta leiate ka veebiaadressilt:

www.bosch-pt.com

Boschi müügiesindajad nõustavad Teid toodete ja lisatarvikute ostmise, kasutamise ja seadistamisega seotud küsimustes.

Eesti Vabariik

Mercantile Group AS

Boschi elektriliste käsitööriistade remont ja hooldus

Pärnu mnt. 549

76401 Saue vald, Laagri

Tel.: + 372 (0679) 1122

Fax: [phone]

Transport

Akut on testitud vastavalt UN-käsiraamatu ST/SG/AC.10/11/3. väljaande III osa lõigule 38.3. Aku on varustatud tõhusa kaitsega sise-mise ülerõhu ja lühise vastu, samuti seadistega aku vägivaldse avamise ning ohtliku tagasivoolu tõkestamiseks.

Akus sisalduv liitiumikogus ei ületa lubatud piirmäārasid. Seega ei kohaldata aku suhtes ei üksikkomponendina ega seadmesse paigaldatuna riiklikke ja rahvusvahelisi ohtlike kaupade osas kehtivaid nõudeid. Ohtlike kaupade osas kehtivad nõuded võivad aga olla olulised mitme aku transportimisel. Sellisel juhul võib osutuda vajalikuks eritingimuste järgimine (nt pakendi osas). Lisateave sisaldub inglisekeelses info-lehes, mille leiate järgmiselt internetiaadressilt: http://purchasing.bosch.com/en/start/Allgemeines/Download/index.htm.

Kasutuskõlbmatuks muutunud seadmete käitlus

Elektriseadmed, lisatarvikud ja pakendid tuleks keskkonnasäästlikult ringlusse võtta.

Üksnes EL liikmesriikidele:

Ärge käidelge kasutuskõlbmatuks muutunud elektrilisi tööriistu koos olmejäätmetega!

Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2002/96/EÜ elektri- ja elektroonikaseadmete

jäätmete kohta ning direktiivi kohaldamisele liikmesriikides tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad eraldi kokku koguda ja keskkonnasäästlikult korduskasutada või ringlusse võtta.

Akud/patareid:

Li-Ion Li

Li-ioon:

Järgige palun juhiseid punktis „Transport“, Ik 374.

Ärge visake akusid/patareisid olmejäätmete hulka, tulle või vette. Akud/patareid tuleb kokku koguda, ringlusse võtta või keskkonnasõbralikul viisil hävitada.

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 91/157/EMÜ tuleb defektsed või kasutusressursi ammendanud akud/patareid ringlusse võtta.

Tootja jätab endale öiguse muudatuste tegemiseks.

Drošības noteikumi
