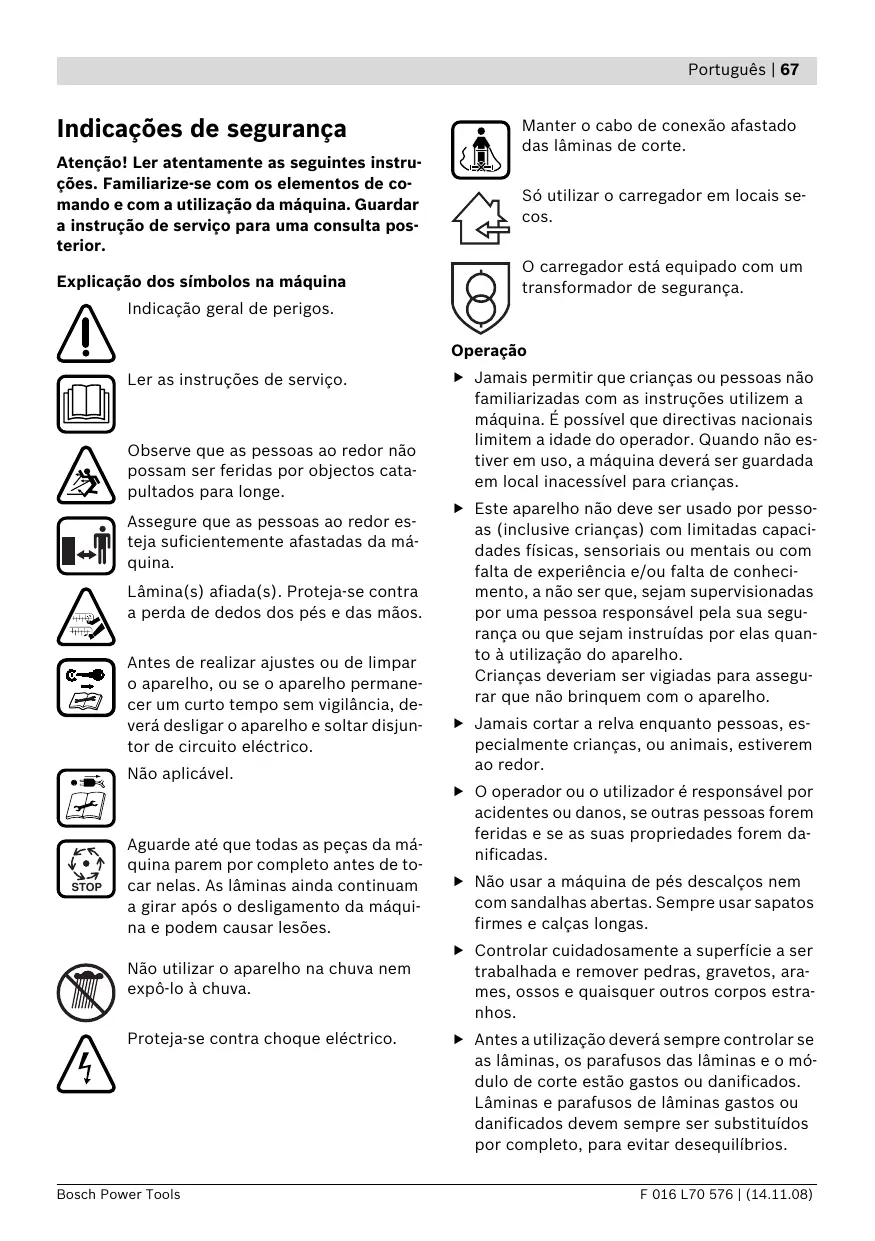

Indicações de segurança

Atenção! Ler atentamente as seguintes instruções. Familiarize-se com os elementos de comando e com a utilização da máquina. Guardar a instrução de serviço para uma consulta posterior.

Explicação dos símbolos na máquina

Indicação geral de perigos.

Ler as instruções de serviço.

Observe que as pessoas ao redor não possam ser feridas por objectos cata-pultados para longe.

Assegure que as pessoas ao redor esteja suficientemente afastadas da máquina.

Lâmina(s) afiada(s). Proteja-se contra a perda de dedos dos pés e das mãos.

Antes de realizar ajustes ou de limpar o aparelho, ou se o aparelho permanecer um curto tempo sem vigilância, deverá desligar o aparelho e soltar disjuntor de circuito eléctrico.

Não aplicável.

Aguarde até que todas as peças da máquina parem por completo antes de tocar nelas. As lâminas ainda continuam a girar após o desligamento da máquina e podem causar lesões.

Não utilizar o aparelho na chuva nem expô-lo à chuva.

Proteja-se contra choque eléctrico.

Manter o cabo de conexão afastado das lâminas de corte.

Só utilizar o carregador em locais se- cos.

O carregador está equipado com um transformador de segurança.

Operação

Jamais permitir que crianças ou pessoas não familiarizadas com as instruções utilizem a máquina. É possível que directivas nacionais limitem a idade do operador. Quando não estiver em uso, a máquina deverá ser guardada em local inaccessível para crianças.
Este aparelho não deve ser usado por pessoas (inclusive crianças) com limitadas capacidades físicas, sensoriais ou mentais ou com falta de experiência e/ou falta de conhecimento, a não ser que, sejam supervisionadas por uma pessoa responsável pela sua segurança ou que sejam instruídas por elas quanto à utilização do aparelho.

Crianças deveriam ser vigiadas para assegurar que não brinquem com o aparelho.

• Jamais cortar a relva enquanto pessoas, especialmente crianças, ou animais, estiverem ao redor.
  ▶ O operador ou o utilizador é responsável por acidentes ou danos, se outras pessoas forem feridas e se as suas propriedades forem danificadas.
  ▶ Não usar a máquina de pés descalços nem com sandalhas abertas. Sempre usar sapatos firmes e calças longas.
  ▶ Controlar cuidadosamente a superfície a ser trabalhada e remover pedras, gravetos, arames, ossos e quaisquer outros corpos estranhos.
  ▶ Antes a utilização deverá sempre controlar se as lâminas, os parafusos das lâminas e o módulo de corte estão gastos ou danificados. Lâminas e parafusos de lâminas gastos ou danificados devem sempre ser substituídos por completo, para evitar desequilíbrios.

Só cortar relva à luz do dia ou com boa iluminação artificial.
Se possível não deverá operar a máquina com a relva molhada.
▶ Sempre andar com calma, jamais andar com rapidez.
Jamais operar a máquina se os dispositivos de protecção, coberturas estiverem defeituosos ou se os dispositivos de segurança, como por exemplo a protecção contra colisão e/ou o cesto de recolha da relva, não estiverem montados.
▶ O trabalho em taludes pode ser perigoso.
- Não cortar a relva em locais extremamente inclinados.
- Ao trabalhar em superfícies inclinadas ou sobre relva molhada deverá sempre andar com cuidado.
- Em superfícies inclinadas, a relva deverá sempre ser cortada transversalmente à inclinação, jamais na direcção da inclinação.
- Ao mudar de direcção em declives deverá sempre tomar muito cuidado.
Ao andar para trás ou ao puxar a máquina deverá proceder com muito cuidado.
Ao cortar a relva deverá sempre empurrar a máquina para frente e jamais puxá-la na direcção do corpo.
As lâminas devem estar paradas se tiver que inclinar a máquina para o transporte, se tiver que passar por superfícies sem relva e se tiver que transportar a máquina de ou para a área onde a relva deverá ser cortada.
Não inclinar a máquina ao ligá-la nem ao dar partida no motor, a não ser que isto seja necessário para a partida em relva alta. Neste caso deverá elevar o lado afastado do operador, premindo o punho para baixo, no entanto não mais do que estritamente necessário. Observe que as suas mãos se encontrem no punho ao abaixo novamente a máquina.
▶ Desligar a máquina como descrito nas instruções de serviço e observe que os seus pés estejam numa distância suficiente das peças em rotação.

• Não permita que as suas mãos e os seus pés se encontrem perto nem sob as partes em rotação.
• Manter-se afastado da zona de expulsão ao trabalhar com a máquina.
• Jamais elevar ou transportar a máquina com o motor em funcionamento.

• sempre que se afastar da máquina,
• antes de eliminar bloqueios,
• ao controlar e limpar a máquina ou antes de trabalhar nela,
• após a colisão com um corpo estranho. Controlar imediatamente se a máquina apresenta danos e se necessário permita que seja reparada,
• se a máquina começar a vibrar de forma anormal (controlar imediatamente).

Manutenção

▶ Controlar se todas as porcas, cavilhas e para-fusos estão firmes, para assegurar-se de que a máquina trabalhe de forma impecável.
▶ Verificar regularmente o estado e o desgaste do cesto de recolha para a relva.
▶ Controlar a máquina e, se necessário, substituir as peças gastas ou danificadas.
- Só utilizar as lâminas de corte previstas para a máquina.
▶ Assegure-se de que as peças substituídas sejam da Bosch.
▶ Sempre usar luvas de jardinagem se estiver a trabalhar na área das lâminas afiadas.

Indicações sobre o manuseio ideal do acumulador

Assegure-se de que o aparelho esteja desligado antes de colocar o acumulador. A introdução de um acumulador num aparelho ligado pode levar a acidentes.

▶ Manter o carregador afastado de chuva ou humidade. A infiltração de água num carregador aumenta o risco de choque eléctrico.

Só carregar acumuladores em carregadores recomendados pelo fabricante. Para um carregador apropriado para um certo tipo de acumuladores há perigo de incêndio, se for utilizado para carregar outros acumuladores.
▶ Não carregar acumuladores de outras marcas. O carregador só é apropriado para carregar acumuladores Bosch de iões de lítio com as tensões indicadas nos dados técnicos. Caso contrário, há risco de incêndio e explosão.
▶ Manter o carregador limpo. Há risco de choque eléctrico devido a sujidade.
Antes de cada utilização é necessário verificar o carregador, o cabo e a ficha. Não utilizar o carregador se forem verificados danos. Não abrir pessoalmente o carregador e só permita que seja reparado por pessoal qualificado e que só sejam utilizadas peças sobressalentes originais. Carregadores, cabos e fichas danificados aumentam o risco de um choque eléctrico.
▶ Não operar o carregador sobre uma base facilmente inflamável (p. ex. papel, tecidos etc.) ou em ambiente combustível. Há perigo de incêndio devido ao aquecimento do carregador durante o carregamento.
▶ Nos aparelhos só devem ser utilizados os acumuladores apropriados para tal. A utilização de outros acumuladores pode levar a lesões e perigo de incêndio.
▶ Manter o acumulador que não está sendo utilizado afastado de clipes, moedas, chaves, parafusos ou outros pequenos objectos metálicos que possam causar um curto-circuito dos contactos. Um curto-circuito entre os contactos do acumulador pode ter como consequência queimaduras ou fogo.
No caso de aplicação incorrecta pode vazar líquido do acumulador. Evitar o contacto. No caso de um contacto acidental, deverá enxaguar com água. Se o líquido entrar em contacto com os olhos, também deverá consultar um médico. Líquido que escapa do acumulador pode levar a irritações da pele ou a queimaduras.
- Não abrir o acumulador. Há risco de um cur-to-circuito.

▶ Proteger o acumulador contra calor, p. ex. também contra uma permanente radiação solar, e fogo. Há risco de explosão.
- Não curto-circuitar o acumulador. Há risco de explosão.
Em caso de danos e de utilização incorrecta do acumulador, podem escapar vapores. Arejar bem o local de trabalho e consultar um médico se forem constatados quaisquer sintomas. É possível que os vapores irritem as vias respiratórias.
▶ Proteger o acumulador contra humidade e água.
▶ Sempre guardar o acumulador a uma temperatura de 0 °C a 45 °C. Por exemplo, não deixe o acumulador dentro do automóvel no verão.
- Limpar de vez em quando as aberturas de ventilação do acumulador com um pincel macio, limpo e seco.

Descrição de funções

Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões.

Utilização conforme as disposições

O aparelho é destinado para cortar relva em áreas privadas.

Volume de fornecimento

Retirar o aparelho cuidadosamente da embalagem e verificar se as seguintes peças estão completas:

• Corta relvas com punho
• 1 Parte inferior do punho
• 2 Parafusos
• 2 Porcas de orelhas
• 2 Parafusos para chapas
• 2 Metades de cesto de recolha (Rotak 34/37 LI)
• 3 Metades de cesto de recolha (Rotak 43 LI)
• 2 Clipes para cabos
• Carregador
• Disjuntor do circuito eléctrico
• Acumulador/acumuladores*
• Instruções de serviço

\* específico do produto

Entre em contacto com o seu revendedor se faltarem peças ou se houverem peças danificadas.

Quando completamente montada, a máquina pesa aproximadamente 12,8–13,8 kg. Se necessário, peça auxílio para retirar a máquina da embalagem.

Observe as lâminas afiadas ao retirar a máquina da embalagem ou ao carregá-la para a relva.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação do aparelho na página de esquemas.

1 Alavanca de comando
2 Botão de segurança
3 Parte superior do punho
4 Cesto para recolha de relva
5 Protecção contra colisão
6 Parte inferior do punho
7 Tampa do acumulador
8 Acumulador
9 Aberturas de ventilação
10 Rodas
11 Ancinho para relva
12 Alavanca para a altura de corte
13 Tecla para indicação do estado da carga
14 Indicação do estado de carga do acumulador
15 Indicação do controlo da temperatura
16 Compartimento de carga
17 Carregador
18 Indicador LED vermelho no carregador
19 Indicador LED verde no carregador
20 Ficha de rede**
21 Número de série

Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios.

Dados técnicos

Corta relvas		Rotak 34 LI	Rotak 37 LI	Rotak 43 LI
N° do produto		3 600 H81 ...	3 600 H81 ...	3 600 H81 ...
Largura da lâmina	cm	34	37	43
Altura de corte	mm	20-70	20-70	20-70
Volume, cesto para recolha de relva	l	40	40	50
Peso (máx.)	kg	12,8	13,0	13,8
Número de série		Veja o número de série 21 (placa de características) da máquina
Acumulador		lão de lítio	lão de lítio	lão de lítio
N° do produto		2 607 336 107	2 607 336 107	2 607 336 107
Tensão nominal	V	36	36	36
Tempo de carga (acumulador descarregado)	min	60	60	60
Número de elementos de acumulador		20	20	20
Carregador		AL 3640 CV Professional	AL 3640 CV Professional	AL 3640 CV Professional
N° do produto		2 607 225 ...	2 607 225 ...	2 607 225 ...
Tensão nominal	V	36	36	36
Corrente de carga	A	4,0	4,0	4,0
Faixa de temperatura de carga admissível	°C	0-45	0-45	0-45
Peso conforme EPTA-Procedure 01/2003	kg	1,0	1,0	1,0
Classe de protecção		☐/II	☐/II	☐/II

Informação sobre ruídos/vibrações

Rotak 34/37 LI

Valores de medição averiguados conforme 2000/14/CE (1,60 m de altura, 1,0 m de distância) e EN ISO 5349.

O nível de ruído avaliado como A do aparelho é tipicamente: Nível de pressão acústica 81 dB(A); garantido nível de potência acústica inferior a 90 dB(A). Incerteza K=0.74 dB.

A vibração de mão e braço é tipicamente inferior a 2,5 m/s ^4 .

Rotak 43 LI

Valores de medição averiguados conforme 2000/14/CE (1,60 m de altura, 1,0 m de distância) e EN ISO 5349.

O nível de ruído avaliado como A do aparelho é tipicamente: Nível de pressão acústica 81 dB(A); garantido nível de potência acústica inferior a 91 dB(A). Incerteza K=0.74 dB.

A vibração de mão e braço é tipicamente inferior a 2,5 m/s ^4 .

Declaração de conformidade CE

Rotak 34/37 LI

Declaramos sob nossa exclusiva responsabilidade que o produto descrito nos “Dados técnicos” cumpre as seguintes normas ou documentos normativos: EN 60335, EN 50338 (aparelho sem fio) e EN 60335 (carregador de acumulador) conforme as determinações das directivas 2006/95/CE, 2004/108/CE, 98/37/CE (até 28.12.2009), 2006/42/CE (a partir de 29.12.2009), 2000/14/CE.

2000/14/CE: Nível de potência acústica medido de 90 dB(A). Processo de avaliação da conformidade de acordo com o anexo VI.

Rotak 43 LI

Declaramos sob nossa exclusiva responsabilidade que o produto descrito nos “Dados técnicos” cumpre as seguintes normas ou documentos normativos: EN 60335, EN 50338 (aparelho sem fio) e EN 60335 (carregador de acumulador) conforme as determinações das directivas 2006/95/CE, 2004/108/CE, 98/37/CE (até 28.12.2009), 2006/42/CE (a partir de 29.12.2009), 2000/14/CE.

2000/14/CE: Nível de potência acústica medido de 90 dB(A). Processo de avaliação da conformidade de acordo com o anexo VI.

Entidade mencionada:

SRL, Sudbury, England, Nr. 1088

Processo técnico em:

▶ Atenção! Desligar o aparelho antes de efectuar trabalhos de manutenção, soltar o disjuntor de circuito eléctrico e remover o acumulador. O mesmo vale, se o cabo de corrente eléctrica estiver danificado, cortado ou emaranhado.
▶ Após desligar a máquina, as lâminas ainda continuam a girar durante alguns segundos.
- Cuidado – não tocar nas lâminas de corte em rotação.

Observar a tensão de rede: A tensão da fonte de corrente deve coincidir com a chapa de identificação do aparelho. Aparelhos marcados para 230 V também podem ser operados com 220 V/240 V.

Só utilizar o carregador fornecido. Só este carregador é apropriado para os acumuladores de iões de lítio utilizados para o seu aparelho.

O acumulador está equipado com uma monitorização de temperatura que só permite uma carga na faixa de temperatura entre 0 °C e 45 °C. Desta forma é alcançada uma alta vida útil do acumulador.

Nota: O acumulador é fornecido parcialmente carregado. Para assegurar a completa potência do acumulador, o acumulador deverá ser carregado completamente no carregador antes da primeira utilização.

O acumulador de iões de lítio pode ser carregado a qualquer altura, sem que a sua vida útil seja reduzida. Uma interrupção do processo de carga não danifica o acumulador.

O acumulador de iões de lítio está protegido contra descarga total durante a utilização no aparelho. Com o acumulador descarregado, o aparelho é desligado por um disjuntor de protecção e não pode mais ser operado.

- Não continuar a premir o interruptor de ligar-desligar após o desligamento automático do aparelho. O acumulador pode ser danificado.

Processo de carga

O processo de carga começa assim que introduzir a ficha de rede do carregador na tomada e que colocar o acumulador 8 no compartimento de carga 16.

Com o processo de carga inteligente, o estado de carga do acumulador é reconhecido automaticamente e o acumulador é carregado de acordo com a temperatura e com a tensão do acumulador, com a corrente de carga ideal.

Desta forma o acumulador é poupado e permanece completamente carregado, mesmo durante a arrecadação no carregador.

Significado dos elementos de indicação

A monitorização do processo de carga é sinalizado pelos LED indicadores 18 ou 19:

Processo de carga rápido

O processo de carga rápido é sinalizado por piscar do LED indicador verde 19.

Os três LEDs verdes iluminam-se sequencialmente e apagam-se por instantes durante o processo de carga. O acumulador está completamente carregado, se os três LEDs verdes permanecerem iluminados. Aprox. 5 minutos depois do acumulador estar completamente carregado, apagam-se novamente os três LEDs verdes.

Nota: O processo de carga rápida só pode ser realizado se a temperatura do acumulador estiver dentro da faixa de temperatura de carga admissível, veja trecho “Dados técnicos”.

A iluminação permanente da indicação LED verde 19 indica, que o acumulador está completamente carregado.

Adicionalmente soa durante aprox. 2 segundos um sinal acústico, que sinaliza o carregamento completo do acumulador.

Em seguida o acumulador pode ser colocado imediatamente em funcionamento.

Quando o acumulador não está introduzido, a iluminação permanente do LED verde 19 indica, que a ficha de rede está encaixada na tomada e que o carregador está pronto para funcionar.

Temperatura do acumulador abaixo de 0 °C ou acima de 45 °C

A iluminação permanente do LED indicador vermelho 18 sinaliza que a temperatura do acumulador está além da faixa de temperatura para o carregamento rápido, que é de 0 °C – 45 °C. Assim que a faixa de temperatura admissiva for alcançada, o carregador comutar-se-á automaticamente para o carregamento rápido.

Se a tempertura do acumulador estiver fora da faixa de temperatura de carga admissível, o LED vermelho do acumulador iluminar-se-á assim que o acumulador for introduzido no carregador.

Nenhum processo de carga possível

Se houver uma outra falha no processo de carga, esta será sinalizada pelo piscar do LED indicador vermelho 18.

O processo de carga não pode ser iniciado e não é possível carregar o acumulador (veja “Busca de erros”).

Indicações para carregar

No caso de contínuos e repetidos ciclos de carga, sem interrupção, é possível que o carregador se esquente. Isto no entanto não tem importância e não apresenta qualquer defeito técnico do carregador.

Um período de funcionamento reduzido após o carregamento, indica que o acumulador está gasto e que deve ser substituido.

Arrefecimento do acumulador (Active Air Cooling)

O comando do ventilador integrado no carregador controla a temperatura do acumulador introduzido. Se a temperatura do acumulador estiver acima de 30 °C, o acumulador será arrefecido por um ventilador até alcançar a temperatura ideal de carga. O ventilador ligado produz um ruído de ventilação.

Se o ventilador não estiver funcionando, significa que a temperatura do acumulador se incontra na faixa de temperatura de carga ideal ou que o ventilador está com defeito. Neste caso o período de carga do acumulador é prolongado.

Montagem

Só introduzir o acumulador e/ou o disjuntor do circuito eléctrico depois de montar completamente o aparelho.
Ao bascular o punho superior/inferior para abrir e fechar, deverá observar que o cabo eléctrico não seja entalado. Não deixar o punho cair.

Montagem dos punhos A

① ② Colocar a parte inferior do punho 6 nos orifícios previstos para tal e fixar com os parafusos para chapas.

Nota: A parte superior do punho 3 pode ser ajustada na altura. Montar o punho na posição I ou II.

③ Aplicar a parte superior do punho 3 com os parafusos e com as porcas de orelhas 22 na haste inferior 6.

Nota: Assegure-se de que o cabo seja fixo ao punho com os clipes de cabo fornecidos.

① ② Puxar a alavanca para a cobertura do acumulador 23 para cima e levantar a cobertura do acumulador 7.
③ Introduzir o acumulador 8 de modo que ele engate perceptivelmente (clique).
4 Introduzir o disjuntor de circuito eléctrico 24 como apresentado. Assegure-se de que este esteja posicionado de forma correcta.

⑤ Se o corta-relvas não for utilizado imediatamente, deverá colocar o disjuntor do circuito eléctrico 24 na posição de estacionamento, como apresentado na figura.

Puxar a alavanca para a cobertura do acumulador 23 para cima e levantar a cobertura do acumulador 7.

Soltar o disjuntor de circuito eléctrico 24 e colocá-lo em posição de estacionamento.

Puxar a alavanca para a cobertura do acumulador 23 para cima.

Prender a parte superior do cesto de recolha da relva na parte inferior do cesto de recolha da relva, engatando as braçadeiras ao longo do canto. Começar por trás e continuar até a frente.

Rotak 43 LI D

• Juntar as duas metades da parte inferior do cesto de recolha da relva, engatando as braçadeiras ao longo do canto. Começar por trás e continuar até a frente.
  ② Juntar as duas metades do cesto de recolha da relva.

Montar/retirar o cesto de recolha da relva E

Levantar a protecção contra colisão 5 e mantêla nesta posição, para poder colocar e retirar o cesto de recolha da relva 4.

Se não desejar recolher a relva, também é possível usar o corta-relvas sem que o cesto de recolha da relva 4 esteja pendurado. A protecção contra colisão 5 deve no entanto estar basculada para baixo.

Ajustar a altura de corte F

▶ Antes de ajustar a altura de corte, deverá parar, soltar a alavanca de comutação e aguardar até que o motor páre por completo. As lâminas ainda continuam a girar após o desligamento do motor e podem causar lesões.

- Cuidado – não tocar nas lâminas de corte em rotação.

Para o primeiro corte da estação deveria ser seleccionada uma altura de corte maior.

O corta-relvas pode ser ajustado em 7 alturas de corte entre 35 mm e 70 mm.

Para isto deverá premir a alavanca para a altura de corte 12 para dentro e movimentá-la para frente ou para trás, enquanto o corta-relvas é premido para baixo ou elevado, para ajustar a altura de corte desejada.

Remover a cobertura 25, como exibido, para reduzir a altura de corte do corta-relvas para 20 mm.

A uma altura de corte de 20 – 30 mm, reduzse o tempo de funcionamento do acumulador.

Funcionamento

Colocação em serviço

▶ Após desligar a máquina, as lâminas ainda continuam a girar durante alguns segundos. Aguardar até que o motor e as lâminas estejam paradas antes de ligar novamente a máquina.
- Não desligar e religar repetidamente em curto espaço de tempo.

Nota: Para facilitar o arranque deverá premir o punho para baixo para levantar as rodas da frente.

① Premir o botão de segurança 2 e mantê-lo premido.
② Puxar a alavanca de comutação 1 de encontro com o punho.
Soltar novamente o botão de segurança 2.

Nota: Após accionar a alavanca de comutação 1, o motor arranca com um pequeno tempo de atraso.

Desligar

Soltar novamente a alavanca de comutação 1.

Se o corta-relvas não for utilizado imediatamente, deverá colocar o disjuntor do circuito eléctrico 24 na posição de estacionamento, como apresentado na figura.

A máquina está equipada com um travão-motor. Este dispositivo de protecção trava a lâmina dentro de poucos segundos.

Cortar relva H

Proteger o acumulador contra calor, como por exemplo, contra extrema incidência solar e fogo. O aparelho não trabalha abaixo de 0 °C ou acima de 45 °C!

- Não deixe o acumulador no aparelho no caso de radiação solar directa.

Ao trabalhar sob condições especialmente difíceis, não deverá sobrecarregar o motor.

No caso de sobrecarga, o número de rotações do motor é reduzido e o ruído do motor se modifica. Neste caso deverá parar, soltar a alavanca de comutação 1 e ajustar uma altura de corte maior. Caso contrário a potência de corte/o tempo de funcionamento do acumulador podem ser reduzidos e/ou a máquina ou o acumulador podem ser danificados.

Com os ancinhos 11 é possível cortar a relva rente a paredes e cantos. Observe que ao cortar relva rente a cantos, com o ancinho 11, não entre em contacto com quaisquer objectos.

Indicações de trabalho

Indicação do estado de carga do acumulador (veja imagem principal)

O acumulador 8 está equipado com uma indicação do estado de carga 14, que indica o estado de carga do acumulador. A indicação do estado de carga 14 consiste de 3 LEDs verdes.

Accionar a tecla para a indicação do estado de carga 13, para activar a indicação do estado de carga 14. A indicação do estado de carga apaga-se automaticamente após aprox. 5 segundos.

O estado da carga também pode ser controlado com o acumulador retirado.

Indicação LED	Capacidade do acumula-dor
Luz permanente 3 LEDs verdes	≥ 2/3
Luz permanente 2 LEDs verdes	≥ 1/3
Luz permanente 1 LEDs verdes	≤ 1/3
Luz intermitente 1 LED verde	Reserva

Se após premir a tecla de pressão 13 não se iluminar nenhum LED, significa que o acumulador está com defeito e deve ser substituido.

Por motivos de segurança, a consulta do estado de carga só pode ser realizada com o aparelho desligado.

Os três LEDs verdes iluminam-se sequencialmente e apagam-se por instantes durante o processo de carga. O acumulador está completamente carregado, se os três LEDs verdes permanecerem iluminados. Aprox. 5 minutos depois do acumulador estar completamente carregado, apagam-se novamente os três LEDs verdes.

Indicação do controle da temperatura (veja imagem principal)

O LED vermelho da indicação do controle de temperatura 15 indica que o acumulador ou a electrónica do aparelho (com o acumulador introduzido) não se encontra na faixa ideal de temperatura. Neste caso o aparelho não funciona ou não funciona com plena potência.

O LED vermelho 15 pisca ao premir a tecla 13 ou o interruptor de ligar-desligar 1 (com o acumulador introduzido): A temperatura do acumulador está além da faixa de temperatura de funcionamento de -10^ a +60^ .

O acumulador desliga-se a uma temperatura superior a 70 °C, até ser alcançada a faixa de temperatura admissível.

Controlo de temperatura da electrónica do aparelho

Ao premir o interruptor de ligar-desligar 1, o LED vermelho 15 ilumina-se permanentemente: A temperatura da electrónica do aparelho é inferior a 5 °C ou superior a 75 °C.

A electrónica do aparelho desliga-se a uma temperatura superior a 90 °C, até a temperatura admissível para o funcionamento se encontrar novamente na faixa admissível de temperatura de funcionamento.

Potência de corte (tempo de funcionamento do acumulador)

A potência de corte (tempo de funcionamento do acumulador) depende das características da relva, da densidade da relva, da humidade, do comprimento da relva e da altura de corte.

Ligar e desligar frequentemente a máquina durante o processo de cortar a relva, também reduz a potência de corte (tempo de funcionamento do acumulador).

Para optimizar a potência de corte (tempo de funcionamento do acumulador) é recomendável cortar com maior frequência, aumentar a altura de corte e proceder com uma velocidade adequada.

O exemplo abaixo indica a relação entre a altura de corte e a potência de corte durante uma carga do acumulador.

Condições de corte
Relva muito fina e seca	Relva fina e seca	Relva normal e densa
Potência de corte (Rotak 34 LI)
até 300 m^2	até 150 m^2	até 100 m^2
Potência de corte (Rotak 37 LI)
até 300 m^2	até 150 m^2	até 100 m^2
Potência de corte (Rotak 43 LI)
até 300 m^2	até 150 m^2	até 100 m^2

Para aumentar o tempo de funcionamento, pode ser adquirido um acumulador adicional num centro de serviço pós-venda autorizado para aparelhos de jardinagem Bosch.

Busca de erros

A tabela a seguir apresenta sintomas de erros e as respectivas soluções, caso a sua máquina não esteja a funcionar correctamente. Se não for possível localizar e eliminar o problema com estas informações, dirija-se à sua oficina de serviço.

▶ Atenção: Desligue o aparelho e solte o disjuntor de circuito eléctrico antes de procurar o erro.

Sintomas	Possível causa	Solução
A máquina não funciona	É possível que haja uma obstrução	Controlar o lado de baixo da máquina e remover a obstrução se necessário (sempre usar luvas de jardinagem)
	O acumulador não está completamente carregado	Carregar o acumulador
	O acumulador não foi (correctamente) introduzido	Colocar o acumulador
	O fusível no disjuntor de circuito eléctrico está com defeito/queimado	Dirija-se a uma oficina de serviço pós-venda
	Relva longa demais	Aumentar a altura de corte e inclinar a máquina para reduzir a carga inicial
	A protecção motor foi activada	Deixar o motor arrefecer e aumentar a altura de corte
	Acumulador muito frio/muito quente	Permitir que o acumulador se aqueça/arrefeça
	O disjuntor do circuito eléctrico não foi introduzido de forma correcta/completamente	Colocar de forma correcta
	Após accionar a alavanca de comando, o motor arranca com um pequeno tempo de atraso.	Accionar a alavanca de comando durante aprox. 1-3 seg. para o arranque do motor
Em seguida o motor arranca e pára novamente	O acumulador não está completamente carregado	Carregar o acumulador
	O disjuntor do circuito eléctrico não foi introduzido de forma correcta/completamente	Colocar de forma correcta
	O acumulador não foi (correctamente) introduzido	Colocar o acumulador
	Acumulador muito frio/muito quente	Permitir que o acumulador se aqueça/arrefeçaAumentar a altura de corte
A máquina funciona com inter-rupções	A cablagem interna da máquina está com defeito	Dirija-se a uma oficina de serviço pós-venda
	A protecção motor foi activada	Deixar o motor arrefecer e aumentar a altura de corte
A máquina produz um resultado de corte irregulare/ouO motor trabalha com dificuldades	Altura de corte pequena demais	Aumentar a altura de corte (veja “Ajustar a altura de cor-te”)
	As lâminas estão embotadas	Substituir a lâmina (veja “Ma-nutenção da lâmina”)
	É possível que haja uma obstrução	Controlar o lado de baixo da máquina e remover a obstrução se necessário (sempre usar lu-vas de jardinagem)
	Lâmina montada do lado errado	Montar a lâmina do lado certo (veja “Manutenção da lâ-mina”)
Potência de corte (tempo de funcionamento do acumulador)insuficiente	Altura de corte pequena demais	Aumentar a altura de corte e andar mais devagar
	Relva alta demais	Aumentar a altura de corte e andar mais devagar
	Relva molhada ou húmida de-mais	Aguardar até que a relva esteja seca e andar mais devagar
	Relva densa demais	Aumentar a altura de corte, andar mais devagar e cortar a rel-va com frequência
	Um acumulador adicional pode ser adquirido através de um centro de serviço pós-venda autorizado para aparelhos de jar-dinagem Bosch	Dirija-se a uma oficina de serviço pós-venda
Após ligar a máquina, a lâmina de corte não gira	A lâmina é impedida pela relva	Desligar a máquinaRemover a obstrução (sempre usar luvas de jardinagem)
	Porca/parafuso da lâmina sol-tos	Apertar porca/parafuso da lâ-mina
Fortes vibrações/ruídos	Porca/parafuso da lâmina sol-tos	Apertar porca/parafuso da lâ-mina
	Lâmina danificada	Substituir a lâmina
Nenhum processo de carga possível	Contactos do acumulador sujos	Limpar os contactos do acumulador, p. ex. colocando e retirando repetidamente o acumulador, se necessário substituir o acumulador
	Acumulador com defeito, pois há uma interrupção de potência dentro do acumulador (células individuais)	Substituir o acumulador
Os LED indicadores 18 ou 19 não se acendem após introduzir a ficha de rede na tomada	A ficha de rede do carregador não está (correctamente) introduzida	Introduzir a ficha de rede (totalmente) na tomada
	Tomada, cabo de rede ou carregador com defeito	Se necessário deverá permitir que a tensão de rede e o carregador sejam controlados por uma oficina de serviço autorizada para ferramentas eléctricas Bosch

Manutenção e serviço

Manutenção e limpeza

▶ Atenção! Desligar o aparelho antes de efectuar trabalhos de manutenção, soltar o disjuntor de circuito eléctrico e também remover o cesto de recolha de relva.
▶ Sempre usar luvas de jardinagem se estiver a trabalhar na área das lâminas afiadas.

Nota: Executar os seguintes trabalhos de manutenção em intervalos regulares para assegurar uma utilização longa e fiável.

Controlar a máquina regularmente quanto a falhas visíveis, como lâminas soltas ou danificadas, conexões soltas e peças gastos ou danificadas.

Verificar se tampas, coberturas e dispositivos de protecção não estão danificados e se estão colocados correctamente. Executar eventuais trabalhos de manutenção e de reparação necessários antes da utilização.

Se o aparelho falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço autorizada para ferramentas para jardinagem Bosch.

Para todas as questões e encomendas de peças sobressalentas é imprescindível indicar o número de produto de 10 dígitos como consta no logotipo do aparelho.

Manutenção da lâmina

▶ Atenção! Desligar o aparelho antes de efectuar trabalhos de manutenção, soltar o disjuntor de circuito eléctrico e também remover o cesto de recolha de relva.
▶ Sempre usar luvas de jardinagem se estiver a trabalhar na área das lâminas afiadas.

Deitar a máquina do lado direito para controlar a lâmina. Uma lâmina embotada ou danificada.

Proceda da seguinte maneira para substituir a lâmina:

Enfiar uma chave de fenda (não se encontra no volume de fornecimento) no orifício 26, para verificar o accionamento. Segurar a lâmina 30 usando luvas de jardinagem (não incluídas no volume de fornecimento) e remover o parafuso da lâmina 29, o disco da lâmina 28 e a lâmina 30 com ajuda de uma chave de fenda (não incluída no volume de fornecimento).

Fixar a lâmina 30 com o disco da lâmina 28 e o parafuso da lâmina 29. Antes de apertar o para-fuso da lâmina 29, assegure-se de que a lâmina está montada do lado correcto (o símbolo 😊 deve estar visível, veja figura I).

Assegure-se de que a chave de fenda tenha sido removida antes de colocar a máquina em funcionamento.

- Não lubrificar nem engraxar a lâmina nem o parafuso da lâmina ao montar.

Tratamento do acumulador

▶ Atenção! Desligar o aparelho antes de efectuar trabalhos de manutenção, soltar o disjuntor de circuito eléctrico e também remover o cesto de recolha de relva.
▶ Sempre usar luvas de jardinagem se estiver a trabalhar na área das lâminas afiadas.

Para assegurar a utilização optimizada do acumulador, deverá observar as seguintes indicações e medidas:

• Proteger o acumulador contra humidade e água.
• Sempre guardar o acumulador a uma temperatura de 0 °C a 45 °C. Por exemplo, não deixe o acumulador dentro do automóvel no verão.
• Não deixe o acumulador no aparelho no caso de radiação solar directa.
• A temperatura ideal para a arrecadação do acumulador é de 5 °C.
• Limpar de vez em quando as aberturas de ventilação do acumulador com um pincel macio, limpo e seco.

Um período de funcionamento reduzido após o carregamento, indica que o acumulador está gasto e que deve ser substituido.

Após o processo de trabalho/arrecada- ção

Limpar bem o exterior da máquina com uma escova macia e um pano. Não usar água nem soluções ou produtos de polimento. Remover todos os acúmulos de relva e de partículas, especialmente das aberturas de ventilação 9.

Deitar a máquina de lado e limpar a área da lâmina. Remover material de cortado comprimido com um pedaço de madeira ou de plástico.

▶ Sempre usar luvas de jardinagem se estiver a trabalhar na área das lâminas afiadas.

Guardar a máquina num lugar seco. Não colocar outros objectos sobre a máquina. Para economizar espaço deverá dobrar completamente o punho.

Ao bascular o punho superior/inferior para abrir e fechar, deverá observar que o cabo eléctrico não seja entalado. Não deixar o punho cair.

Para guardar a máquina é necessário remover o cesto para recolher a relva.

Acessórios

Lâmina de corte

Rotak 34 LI....F 016 800 288

Rotak 37 LI....F 016 800 277

Rotak 43 LI....F 016 800 278

Serviço pós-venda e assistência ao cliente

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em:

www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E - 3E

1800 Lisboa

Tel.: [phone]

Fax: [phone]

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: [phone]

E-Mail: [e-mail]

Transporte

O acumulador foi testado conforme o manual UN ST/SG/AC.10/11/Rev.3 parte III, sub-capítulo 38.3. Ele é protegido contra sobre- pressão interior e contra curto-circuitos e tem dispositivos para evitar rupturas violentas e perigosas correntes de retorno.

A quantidade equivalente de lítio contida no acumulador é inferior aos respectivos valores limites. Por este motivo o acumulador, como unidade ou introduzido num aparelho, não está sujeito às leis nacionais nem internacionais para materiais perigosos. As leis para materiais perigosos podem no entanto ser relevantes para o transporte de vários acumuladores. Neste caso pode ser necessário manter certas condições especiais (p. ex. referentes à embalagem). Informações detalhadas estão disponíveis numa folha de instruções no seguinte endereço internet: http://purchasing.bosch.com/en/start/Allgemeines/Download/index.htm.

Eliminação

Ferramentas eléctricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias primas.

Apenas países da União Europeia:

Não deitar ferramentas eléctricas no lixo doméstico!

De acordo com a directiva europeia 2002/96/CE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações

nas leis nacionais, as ferramentas eléctricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica.

Accumuladores/pilhas:

Li-Ion Li

lões de lítio:

Observar as indicações no capítulo “Transporte”, Página 81.

Acumuladores/pilhas não devem ser deitados no lixo doméstico, nem no fogo nem na água. Acumuladores/pilhas devem ser recolhidos, reciclados ou eliminados de forma ecológica.

Apenas países da União Europeia:

Acumuladores e pilhas defeituosos ou gastos devem ser reciclados conforme a directiva 91/157/CEE.

Sob reserva de alterações.

Norme di sicurezza
