MANUALE UTENTE ROTAK 43 LI E ACCU, ROTAK43LI BOSCH

it Istruzioni originali

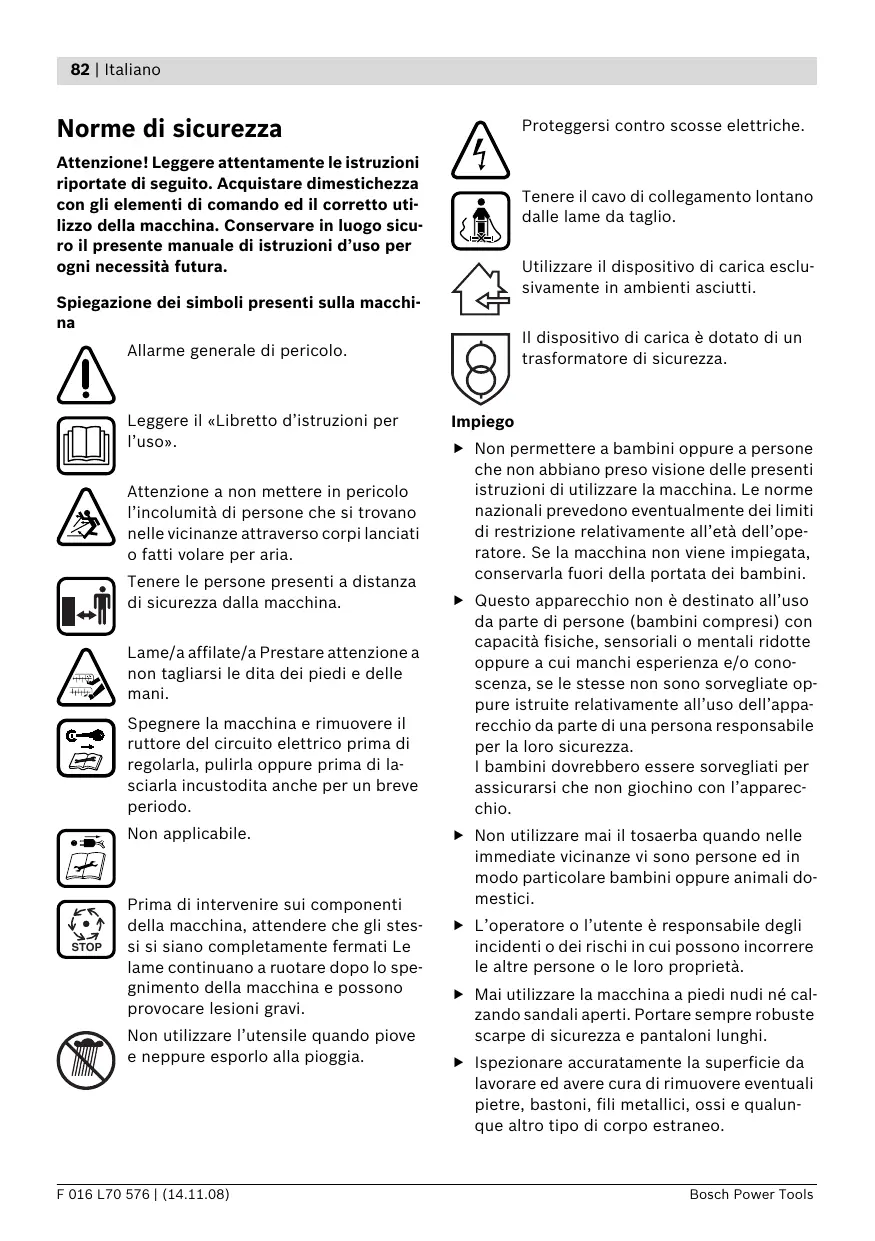

Attenzione! Leggere attentamente le istruzioni riportate di seguito. Acquistare dimestichezza con gli elementi di comando ed il corretto utilizzo della macchina. Conservare in luogo sicuro il presente manuale di istruzioni d'uso per ogni necessità futura.

Spiegazione dei simboli presenti sulla macchina

Allarme generale di pericolo.

Leggere il «Libretto d'istruzioni per l'uso».

Attenzione a non mettere in pericolo l'incolumità di persone che si trovano nelle vicinanze attraverso corpi lanciati o fatti volare per aria.

Tenere le persone presenti a distanza di sicurezza dalla macchina.

Lame/a affiliate/a Prestare attenzione a non tagliarsi le dita dei piedi e delle mani.

Spegnere la macchina e rimuovere il ruttore del circuito elettrico prima di regolarla, pulirla oppure prima di lasciarla incustodita anche per un breve periodo.

Non applicabile.

Prima di intervenire sui componenti della macchina, attendere che gli stessi si siano completamente fermati Le lame continuano a ruotare dopo lo spegnimento della macchina e possono provocare lesioni gravi.

Non utilizzare l'utensile quando piove e neppure esporlo alla pioggia.

Proteggersi contro scosse elettriche.

Tenere il cavo di collegamento lontano dalle lame da taglio.

Utilizzare il dispositivo di carica esclusivamente in ambienti asciutti.

Il dispositivo di carica è dotato di un trasformatore di sicurezza.

Impiego

Non permettere a bambini oppure a persone che non abbiano preso visione delle presenti istruzioni di utilizzare la macchina. Le norme nazionali prevedono eventualmente dei limiti di restrizione relativamente all'età dell'operatore. Se la macchina non viene impiegata, conservarla fuori della portata dei bambini.
▶ Questo apparecchio non è destinato all'uso da parte di persone (bambini compresi) con capacità fisiche, sensoriali o mentali ridotte oppure a cui manchi esperienza e/o conoscenza, se le stesse non sono sorvegliate oppure istruite relativamente all'uso dell'apparecchio da parte di una persona responsabile per la loro sicurezza.
I bambini dovrebbero essere sorvegliati per assicurarsi che non giochino con l'apparecchio.
▶ Non utilizzare mai il tosaerba quando nelle immediate vicinanze vi sono persone ed in modo particolare bambini oppure animali domestici.
L'operatore o l'utente è responsabile degli incidenti o dei rischi in cui possono incorrere le altre persone o le loro proprietà.
▶ Mai utilizzare la macchina a piedi nudi né calzando sandali aperti. Portare sempre robuste scarpe di sicurezza e pantaloni lunghi.
▶ Ispezionare accuratamente la superficie da lavorare ed avere cura di rimuovere eventuali pietre, bastoni, fili metallici, ossi e qualunque altro tipo di corpo estraneo.

Prima dell'impiego controllare sempre visivamente che le lame, le viti delle lame ed il gruppo di taglio non siano usurati o danneggiati. Al fine di evitare squilibri, in caso di usura o danneggiamento delle lame e delle viti delle lame, sostituire sempre la serie completa.
- Procedere alla tosatura dell'erba solamente di giorno o con una buona illuminazione artificiale.
Se possibile, evitare di utilizzare il tosaerba sull'erba bagnata.
▶ Camminare sempre e non correre mai.
▶ Mai utilizzare il tosaerba con dispositivi di protezione e coperture difettosi oppure senza dispositivi di sicurezza, come per esempio deflettore protettivo e/o cestello raccoglierba.
La tosatura dell'erba sulle scarpate può essere pericolosa.
- Non tosare l'erba su pendenze eccessivamente ripide.
- In caso di superfici con una certa pendenza oppure in caso di erba bagnata, attenzione a non scivolare.
- In caso di superfici con una certa pendenza, tosare l'erba trasversalmente e non procedere mai in senso perpendicolare alla pendenza.
- Porre estrema cautela nell'invertire direzione sulle pendenze.
▶ Operare con estrema attenzione quando si arretra o quando si tira la macchina.
Durante la tosatura dell'erba avere cura di spingere il tosaerba sempre in avanti e di non tirarlo mai in direzione del proprio corpo.
Le lame devono essere sempre completamente ferme prima di ribaltare il tosaerba per trasportarlo su superfici non erbose e alla/dalla zona da trattare.
Durante l'operazione di accensione oppure avviamento del motore non ribaltare la macchina a meno che questo non sia indispensabile per l'avviamento nell'erba alta. In questo caso, premendo verso il basso l'impugnatu-

ra, sollevare la parte lontana dall'operatore non più di quanto strettamente necessario. Al momento di abbassare di nuovo la macchina, fare attenzione a tenere entrambe le mani sull'impugnatura.

Accendere la macchina come descritto nelle istruzioni d'uso e fare attenzione che i piedi siano a distanza sufficiente dalle parti rotanti.
▶ Non mettere le mani ed i piedi vicino o sotto le parti rotanti.
▶ Lavorando con la macchina mantenere sempre una certa distanza dalla zona di espulsione.
▶ Non sollevare, né trasportare mai la macchina con il motore in funzione.

Rimuovere il ruttore del circuito elettrico:

• ogniqualvolta si lascia la macchina incustodita,
• prima dell'eliminazione di bloccaggi,
• quando si effettuano controlli alla macchina, interventi di pulizia oppure di qualunque altro tipo,
• in seguito ad una collisione con corpi estranei. Controllare immediatamente la macchina in merito a danneggiamenti e, se necessario, far effettuare le dovute riparazioni,
• se la macchina inizia a vibrare in modo insolito (controllare immediatamente).

Manutenzione

Assicurarsi sempre che tutti i dadi, i bulloni e le viti siano ben serrati affinché venga garantito uno stato operativo sicuro della macchina.
- Controllare regolarmente la condizione e lo stato di usura del cestello raccoglierba.
▶ Controllare la macchina e per ragioni di sicurezza sostituire parti usurate o danneggiate.
▶ Per il tosaerba utilizzare esclusivamente lame da taglio previste.
Accertarsi che le parti di ricambio montate si-ano approvate da Bosch.
▶ Mettere sempre guanti da giardino maneggiando o lavorando nel settore delle lame taglienti.

Indicazioni per l'uso ottimale della batteria ricaricabile

▶ Prima di inserire la batteria ricaricabile, assicurarsi che l'elettroutensile sia spento. Inserendo una batteria ricaricabile in un elet-troutensile acceso potrà dare insorgenza ad incidenti.
▶ Custodire il caricabatteria al riparo dalla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un caricabatteria va ad aumentare il rischio d'insorgenza di scosse elettriche.
Ricaricare le batterie ricaricabili solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di ricarica previsto per un determinato tipo di batteria sussiste il pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile.
▶ Non caricare batterie di altra fabbricazione. Il caricabatteria è idoneo esclusivamente per operazioni di ricarica di batterie Bosch agli ioni di litio con tensioni indicate sotto dati tecnici. In caso contrario si viene a creare il pericolo di incendio e di esplosione.
▶ Avere cura di mantenere il caricabatteria sempre pulito. Attraverso accumuli di sporcizia si crea il pericolo di una scossa elettrica.
▶ Prima di ogni impiego controllare il caricabatteria, il cavo e la spina. Non utilizzare il caricabatteria in caso doveste riscontrare dei danni. Non aprire mai personalmente il caricabatteria e farlo riparare soltanto da personale qualificato e soltanto con pezzi di ricambio originali. In caso di caricabatterie per batterie, cavi e spine danneggiate si aumenta il pericolo di una scossa elettrica.
Non utilizzare il caricabatteria su basi facilmente infiammabili (p. es. carta, tessuti ecc.) oppure in ambienti infiammabili. Per via del riscaldamento del caricabatteria che si ha durante la fase di ricarica si viene a creare il pericolo di incendio.
Avere cura d'impiegare in questo utensile esclusivamente batterie ricaricabili esplicitamente previste. L'impiego di batterie ricaricabili diverse da quelle consigliate potrà comportare il pericolo di lesioni e d'incendio.

Non avvicinare batterie non utilizzate a fermagli, monete, chiavi, chiodi, viti oppure altri piccoli oggetti metallici che potrebbero provocare un cavallottamento dei contatti. Un corto circuito tra i contatti delle batterie ricaricabili può provocare bruciature oppure lo sviluppo di incendi.
In caso d'impiego errato si provoca il pericolo di fuoriuscita di liquido dalla batteria ricaricabile. Evitarne assolutamente il contatto. In caso di contatto accidentale, sciacquare accuratamente con acqua. Rivolgersi immediatamente al medico, qualora il liquido dovesse entrare in contatto con gli occhi. Il liquido fuoriuscito dalla batteria ricaricabile potrà causare irritazioni cutanee o ustioni.
▶ Non aprire la batteria. Vi è il pericolo di un corto circuito.
▶ Proteggere la batteria ricaricabile da calore troppo forte, p. es. anche da continue radiazioni solari e dal fuoco. Vi è concreto pericolo di esplosione!
▶ Non mettere la batteria ricaricabile in corto circuito. Vi è concreto pericolo di esplosione!
In caso di difetto e di uso improprio della batteria ricaricabile vi è il pericolo di una fuoriuscita di vapori. Far entrare aria fresca e farsi visitare da un medico in caso di disturbi. I vapori possono irritare le vie respiratorie.
▶ Proteggere la batteria ricaricabile da umidità ed acqua.
Conservare la batteria ricaricabile esclusivamente nel campo di temperatura da 0 °C fino a 45 °C. Non lasciare la batteria ricaricabile p. es. in estate nell'automobile.
▶ Pulire di tanto in tanto le fessure di ventilazione della batteria ricaricabile con un pennello morbido, pulito ed asciutto.

Descrizione del funzionamento

Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Uso conforme alle norme

Questo apparecchio è stato progettato per tosa-re l'erba di prati in settori privati.

Volume di fornitura

Estrarre l'apparecchio con attenzione dall'imballaggio ed accertarsi che tutti i componenti che seguono facciano parte della fornitura:

• Tosaerba con impugnatura
• 1 Parte inferiore dell'impugnatura
• 2 Viti
• 2 Dadi ad alette
• 2 Viti per lamiera
• 2 Parti del cestello raccoglierba (Rotak 34/37 LI)
• 3 Parti del cestello raccoglierba (Rotak 43 LI)
• 2 Clip per cavo
• Stazione di ricarica
• Ruttore del circuito elettrico
• Batteria/e ricaricabile*
• Manuale di istruzioni

\* specifico del prodotto

In caso che un qualsiasi elemento dovesse mancare oppure dovesse essere danneggiato, mettersi in contatto con il rivenditore presso il quale avete acquistato la macchina.

La macchina pesa completamente assemblata circa 12,8–13,8 kg. Se necessario, farsi aiutare per estrarre la macchina dall'imballo.

Prestare sempre la massima attenzione alle lame taglienti estraendo la macchina dall'imballo oppure trasportandola verso la superficie erbosa.

Componenti illustrati

La numerazione dei componenti illustrati si riferisce alla rappresentazione dell'elettroutensile sulle pagine con le rappresentazioni grafiche.

1 Leva dell'interruttore
2 Pulsante di sicurezza
3 Parte superiore dell'impugnatura
4 Cestello raccoglierba
5 Deflettore protettivo
6 Parte inferiore dell'impugnatura
7 Coperchio della batteria ricaricabile
8 Batteria ricaricabile
9 Feritoie di ventilazione

10 Rotelle

11 Rastrello per erba

12 Leva per altezza di taglio

13 Tasto per indicatore dello stato di carica

14 Indicatore dello stato di carica della batteria

15 Indicatore del controllo della temperatura

16 Sede di ricarica

17 Dispositivo di carica

18 Indicatore LED rosso sul dispositivo di carica

19 Indicatore LED verde sul dispositivo di carica

20 Spina di rete **

21 Numero di serie

\*\* varia secondo il Paese

L'accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L'accessorio completo è contenuto nel nostro programma accessori.

Dati tecnici

Tosaerba		Rotak 34 LI	Rotak 37 LI	Rotak 43 LI
Codice prodotto		3 600 H81 ...	3 600 H81 ...	3 600 H81 ...
Larghezza lame	cm	34	37	43
Altezza di taglio	mm	20-70	20-70	20-70
Capacità cestello raccoglierba	l	40	40	50
Peso (max.)	kg	12,8	13,0	13,8
Numero di serie		Cfr. numero di serie 21 (targhetta di costruzione) applicata alla macchina
Batteria ricaricabile		Agli ioni di litio	Agli ioni di litio	Agli ioni di litio
Codice prodotto		2 607 336 107	2 607 336 107	2 607 336 107
Tensione nominale	V	36	36	36
Tempo di ricarica (a batteria scaricata)	min	60	60	60
Numero degli elementi della batteria ricaricabile		20	20	20
Stazione di ricarica		AL 3640 CV Professional	AL 3640 CV Professional	AL 3640 CV Professional
Codice prodotto		2 607 225 ...	2 607 225 ...	2 607 225 ...
Tensione nominale	V	36	36	36
Corrente di carica	A	4,0	4,0	4,0
Campo ammesso di temperatura di ricarica	°C	0-45	0-45	0-45
Peso in funzione della EPTA-Procedure 01/2003	kg	1,0	1,0	1,0
Classe di sicurezza		☐/II	☐/II	☐/II

Informazioni sulla rumorosità e sulla vibrazione

Rotak 34/37 LI

Valori misurati rilevati conformemente alla norma 2000/14/CE (1,60 altezza, 1,0 distanza) e EN ISO 5349.

Il livello di rumore stimato A dell'apparecchio ammonta normalmente: livello di pressione acustica 81 dB(A); livello di potenza sonora garanti-to inferiore a 90 dB(A). Incertezza della misura K=0.74 dB.

La vibrazione su mano-braccio è inferiore a 2,5 m/s ^4 .

Rotak 43 LI

Valori misurati rilevati conformemente alla norma 2000/14/CE (1,60 altezza, 1,0 distanza) e EN ISO 5349.

Il livello di rumore stimato A dell'apparecchio ammonta normalmente: livello di pressione acustica 81 dB(A); livello di potenza sonora garanti-to inferiore a 91 dB(A). Incertezza della misura K=0.74 dB.

La vibrazione su mano-braccio è inferiore a 2,5 m/s ^4 .

Dichiarazione di conformità CE

Rotak 34/37 LI

Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei «Dati tecnici» è conforme alle seguenti normative ed ai relativi documenti: EN 60335, EN 50338 (apparecchio a batteria ricaricabile) e EN 60335 (dispositivo di carica batteria) secondo le norme delle direttive 2006/95/CE, 2004/108/CE, 98/37/CE (fino al 28.12.2009), 2006/42/CE (a partire dal 29.12.2009), 2000/14/CE.

2000/14/CE: livello di potenza sonora misurato 90 dB(A). Procedimento di valutazione della conformità secondo appendice VI.

Rotak 43 LI

Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei «Dati tecnici» è conforme alle seguenti normative ed ai relativi documenti: EN 60335, EN 50338 (apparecchio a batteria ricaricabile) e EN 60335 (dispositivo di carica batteria) secondo le norme delle direttive 2006/95/CE, 2004/108/CE, 98/37/CE (fino al 28.12.2009), 2006/42/CE (a partire dal 29.12.2009), 2000/14/CE.

2000/14/CE: livello di potenza sonora misurato 90 dB(A). Procedimento di valutazione della conformità secondo appendice VI.

Ente designato:

SRL, Sudbury, England, Nr. 1088

Fascicolo tecnico presso:

Leinfelden, lì 17.09.2008

Per la Vostra sicurezza

Attenzione! Spegnere l'apparecchio e rimuovere il ruttore del circuito elettrico e la batteria ricaricabile prima di procedere ad interventi di manutenzione o di pulizia. Lo stesso vale se il cavo della corrente dovesse essere danneggiato, tagliato oppure aggrovigliato.
Le lame continuano a ruotare ancora per alcuni secondi dopo lo spegnimento della macchina.
- Attenzione – mai toccare la lama di taglio in rotazione.

Caricare la batteria

Osservare la tensione di rete: La tensione della rete deve corrispondere a quella indicata sulla targhetta dell'elettroutensile. Gli elettroutensili con l'indicazione di 230 V possono essere collegati anche alla rete di 220 V/240 V.

Utilizzare solo il caricabatteria fornito insieme all'elettroutensile. Solo questo caricabatteria è previsto per la batteria Li-lon utilizzata per questo elettroutensile.

La batteria ricaricabile è dotata di un sensore per il controllo della temperatura che permette operazioni di ricarica solo entro un campo di temperatura tra 0 °C e 45 °C. In questo modo si permette di raggiungere una lunga durata della batteria.

Nota bene: La batteria ricaricabile viene fornita parzialmente carica. Per garantire l'intera potenza della batteria ricaricabile, prima del primo impiego ricaricare completamente la batteria ricaricabile nella stazione di ricarica.

La batteria ricaricabile a ioni di litio può essere ricaricata in qualsiasi momento senza ridurne la durata. Un'interruzione dell'operazione di ricarica non danneggia la batteria ricaricabile.

La batteria ricaricabile agli ioni di litio è protetta contro lo scaricamento totale durante l'impiego nella macchina. In caso di batteria ricaricabile scarica, la macchina viene spenta tramite un collegamento di protezione e non è possibile continuare a farla funzionare.

▶ Non premere l'interruttore di avvio/arresto dopo lo spegnimento automatico. La batteria può essere danneggiata.

Processo di ricarica

L'operazione di ricarica inizia non appena la spina di rete della stazione di ricarica viene inserita nella presa per la corrente e la batteria 8 ricaricabile viene inserita nella sede di ricarica 16.

Grazie all'intelligente procedimento di ricarica, lo stato di ricarica della batteria viene riconosciuto automaticamente e l'operazione di ricarica avviene con la rispettiva ottimale corrente di carica in base alla temperatura della batteria e della tensione.

Questa procedura consente di non sottoporre a sforzi eccessivi la batteria che in caso di deposito nella stazione di ricarica resta sempre completamente carica.

Significato degli elementi di visualizzazione

Il controllo dell'operazione di ricarica viene segnalato attraverso gli indicatori LED 18 oppure 19:

Operazione veloce di ricarica

L'operazione veloce di ricarica viene segnalata tramite un lampeggio dell'indicatore LED verde 19.

Durante il processo di carica i tre LED verdi sono illuminati uno dopo l'altro e si spengono brevemente. La batteria ricaricabile è completamente carica quando i tre LED verdi sono illuminati permanentemente. Circa 5 minuti dopo che la batteria ricaricabile è stata caricata completamente, i tre LED verdi si spengono di nuovo.

Nota bene: L'operazione veloce di ricarica è possibile esclusivamente se la temperatura della batteria ricaricabile si trova nel campo di temperatura di carica ammissibile, vedi paragrafo «Dati tecnici».

Batteria caricata

La luce continua dell'indicatore LED verde 19 segnala che la batteria è stata ricaricata completamente.

Inoltre, per la durata di ca. 2 secondi viene emesso un segnale acustico che segnala che la batteria è stata ricaricata completamente.

Una volta terminata l'operazione, la batteria può essere estratta ed è pronta per l'uso immediato.

Quando la batteria ricaricabile non è inserita, la luce continua dell'indicatore LED verde 19 segnala che la spina di rete è inserita nella presa di corrente e che la stazione di ricarica è pronta per l'uso.

Temperatura della batteria ricaricabile inferiore a 0 °C oppure superiore a 45 °C

La luce continua dell'indicatore LED rosso 18 segnala che la temperatura della batteria ricaricabile si trova al di fuori del

campo di temperatura per operazione veloce di ricarica di 0 °C–45 °C. Non appena viene raggiunto il campo di temperatura ammesso, il dispositivo di ricarica passa automaticamente alla ricarica veloce.

Se la temperatura della batteria ricaricabile si trova al di fuori del campo di temperatura di ricarica, inserendo la batteria nel dispositivo di ricarica si accende il LED rosso della batteria ricaricabile.

Operazione di ricarica impossibile

In caso di un'altra disfunzione dell'operazione di ricarica, la stessa viene segnalata tramite un lampeggio dell' indicatore LED rosso 18.

L'operazione di ricarica non può essere avviata e la batteria non può essere ricaricata (vedi «In-dividuazione dei guasti e rimedi»).

Istruzioni per la ricarica

In caso di cicli di ricarica continui oppure in caso di operazioni di ricarica successivi senza interruzioni, la stazione di ricarica si può riscaldare.

Questo fatto non è comunque preoccupante e non è indice di un difetto tecnico della stazione di ricarica.

Una sensibile riduzione della durata del funzionamento dopo l'operazione di ricarica sta ad indicare che la batteria ricaricabile dovrà essere sostituita.

Raffreddamento della batteria ricaricabile (Active Air Cooling)

Il comando del ventilatore integrato nel dispositivo di ricarica controlla la temperatura della batteria ricaricabile inserita. Se la temperatura della batteria ricaricabile supera i 30 °C, tramite un ventilatore la batteria ricaricabile viene raffreddata ad una temperatura di ricarica ottimale. Il ventilatore acceso sviluppa il tipico rumore di ventilazione.

Se il ventilatore non funziona significa che la temperatura della batteria ricaricabile si trova in un campo ottimale di temperatura di ricarica oppure che il ventilatore è difettoso. In questo caso si allunga la durata dell'operazione di ricarica della batteria ricaricabile.

Montaggio

▶ Non inserire la batteria ricaricabile e/o il ruttore del circuito elettrico prima che la macchina sia stata montata completamente.
Aprendo oppure chiudendo l'impugnatura superiore/inferiore fare sempre attenzione affinchè il cavo della corrente non rimanga incastrato. Non lasciar cadere l'impugnatura.

Montaggio dell'impugnatura A

① ② Applicare la parte inferiore dell'impugnatura 6 nei fori appositamente previsti e fissarla con le viti per lamiera.

Nota bene: La parte superiore dell'impugnatura 3 è regolabile in altezza. Montare l'impugnatura in posizione I oppure II.

③ Con l'ausilio delle viti e dei dadi ad alette 22 montare la parte superiore dell'impugnatura 3 alle aste inferiori 6.

Nota bene: Assicurarsi che il cavo sia stato ben fissato all'impugnatura tramite le apposite clip per cavo.

Applicazione della batteria ricaricabile B

① ② Tirare verso l'alto la leva per il coperchio della batteria ricaricabile 23 e sollevare il coperchio della batteria ricaricabile 7.

③ Inserire la batteria ricaricabile 8 in modo che la stessa scatti in posizione in modo percettibile (clic).
④ Inserire il ruttore del circuito elettrico 24 come illustrato. Assicurarsi che lo stesso sia posizionato in modo corretto.
⑤ Qualora il tosaerba non venisse utilizzato subito, mettere il ruttore del circuito elettrico 24 in posizione di stazionamento come illustrato.
Chiudere il coperchio della batteria ricaricabile 7.

Rimozione della batteria ricaricabile

Tirare verso l'alto la leva per il coperchio della batteria ricaricabile 23 e sollevare il coperchio della batteria ricaricabile 7.

Rimuovere il ruttore del circuito elettrico 24 e metterlo in posizione di stazionamento.

Tirare verso l'alto la leva per il coperchio della batteria ricaricabile 23.

Rimuovere la batteria ricaricabile 8.

Assemblaggio del cestello raccoglierba Rotak 34/37 LI C

Assemblare la parte superiore del cestello raccoglierba con la parte inferiore dello stesso facendo scattare in posizione le linguette lungo il bordo. Iniziare da dietro e continuare man mano in avanti.

Rotak 43 LI D

① Assemblare entrambe le metà della parte inferiore del cestello raccoglierba facendo scattare in posizione le linguette lungo il bordo. Iniziare da dietro e continuare man mano in avanti.
② Assemblare insieme le due metà del cestello raccoglierba.

Inserimento/rimozione del cestello raccoglierba E

Sollevare il deflettore protettivo 5 e tenerlo in questa posizione per inserire oppure rimuovere il cestello raccoglierba 4.

Qualora non si volesse raccogliere l'erba tagliata, il tosaerba può essere utilizzato senza il cestello raccoglierba 4 agganciato. Il deflettore protettivo 5 deve in ogni caso essere ribaltato verso il basso.

Regolazione dell'altezza di taglio F

▶ Prima di regolare l'altezza di taglio fermarsi, rilasciare la levetta dell'interruttore ed attendere fino a quando il motore si sarà fermato completamente. Le lame continuano a ruotare dopo lo spegnimento del motore e possono provocare lesioni gravi.

- Attenzione – mai toccare la lama di taglio in rotazione.

Per effettuare il primo taglio della stagione dovrebbe essere regolata un'altezza di taglio alta.

Il tosaerba può essere regolato su 7 altezze di taglio tra 35 mm e 70 mm.

A tal fine premere la leva per l'altezza di taglio 12 all'interno e muoverla in avanti o indietro mentre il tosaerba viene abbassato o sollevato per regolare così l'altezza di taglio desiderata.

Rimuovendo il coperchio 25 come illustrato, l'altezza di taglio del tosaerba può essere ridotta a 20 mm.

In caso di regolazione dell'altezza di taglio a 20 – 30 mm si riduce il periodo di carica della batteria ricaricabile.

Uso

Messa in funzione

Le lame continuano a ruotare ancora per alcuni secondi dopo lo spegnimento della macchina. Prima di riaccendere nuovamente la macchina, attendere che il motore e le lame si siano fermati completamente.
▶ Non avviare nuovamente la macchina subito dopo averla disinserita.

Nota bene: Per facilitare l'avvio, premere verso il basso l'impugnatura al fine di alzare le rotelle anteriori.

Inserire nuovamente il ruttore del circuito elettrico 24.

Avviamento G

① Premere il pulsante di sicurezza 2 e tenerlo premuto.
② Tirare la leva dell'interruttore 1 contro l'impugnatura.
Rilasciare il pulsante di sicurezza 2.

Nota bene: Dopo l'azionamento della leva di comando 1 il motore si avvia con un leggero ritardo.

Arresto

Rilasciare la leva dell'interruttore 1.

Qualora il tosaerba non venisse utilizzato subito, mettere il ruttore del circuito elettrico 24 in posizione di stazionamento come illustrato.

Il tosaerba è dotato di un freno motore. Questo dispositivo di protezione frena la lama entro po-chi secondi.

Tosatura dell'erba H

Proteggere la batteria ricaricabile da calore troppo forte, p. es. anche da continue radiazioni solari e dal fuoco. L'elettroutensile non funziona ad una temperatura inferiore di 0 °C oppure superiore di 45 °C!

In caso di irradiamento solare diretto non lasciare la batteria ricaricabile nella macchina.

Operando in condizioni di tosatura particolarmente difficile, evitare di sottoporre il motore a sovraccarichi.

In caso di sovraccarico, il numero di giri del motore si abbassa ed il rumore del motore cambia. In tal caso fermarsi, rilasciare la leva dell'interruttore 1 e regolare una maggiore altezza di taglio. L'inosservanza di questa istruzione potrebbe ridurre la potenza di taglio (tempo di carica della batteria) e/o la macchina o la batteria ricaricabile potrebbero venire danneggiati.

Il rastrello per erba 11 permette di tosare l'erba vicino a margini di pareti e di angoli. Tosando l'erba vicino a margini attenzione a non toccare oggetti con il rastrello per erba 11.

Indicazioni operative

Indicatore dello stato di carica della batteria (vedi figura principale)

La batteria ricaricabile 8 è dotata di un indicatore dello stato di ricarica 14 che visualizza lo stato di carica della batteria ricaricabile. L'indicatore dello stato di carica della batteria 14 è costituito da 3 LED verdi.

Azionare il tasto per l'indicatore dello stato di carica 13 per attivare l'indicatore dello stato di carica 14. Dopo ca. 5 secondi l'indicatore dello stato di carica si spegne automaticamente.

Lo stato di ricarica può essere controllato anche a batteria ricaricabile estratta.

Indicatore LED	Autonomia batteria ricaricabile
Luce continua 3 LED verde	≥ 2/3
Luce continua 2 LED verde	≥ 1/3
Luce continua 1 LED verde	≤ 1/3
Luce intermittente 1 LED verde	Riserva

Se dopo aver premuto il tasto 13 non vi è alcun LED illuminato, la batteria ricaricabile è difettosa e deve essere sostituita.

Per motivi di sicurezza il controllo dello stato di ricarica può avvenire solo quando a tosaerba fermo.

Durante il processo di carica i tre LED verdi sono illuminati uno dopo l'altro e si spengono brevemente. La batteria ricaricabile è completamente carica quando i tre LED verdi sono illuminati permanentemente. Circa 5 minuti dopo che la batteria ricaricabile è stata caricata completamente, i tre LED verdi si spengono di nuovo.

Indicatore per il controllo della temperatura (vedi figura principale)

Il LED rosso dell'indicatore per il controllo della temperatura 15 segnala che la batteria ricaricabile oppure l'elettronica dell'apparecchio (in caso di batteria ricaricabile inserita) non sono nel campo di temperatura ottimale. In questo caso l'apparecchio non funziona oppure non funziona alla potenza massima.

Controllo della temperatura della batteria rica- ricabile

Il LED rosso 15 lampeggia premendo il tasto 13 oppure l'interruttore di avvio/arresto 1 (con batteria ricaricabile inserita): La batteria ricaricabile è al di fuori del campo di temperatura d'esercizio da -10 °C fino a +60 °C.

In caso di una temperatura superiore a 70 °C la batteria ricaricabile si disinserisce fino a quando la stessa è di nuovo in un campo di temperatura d'esercizio ammissibile.

Controllo della temperatura dell'elettronica dell'apparecchio

Il LED rosso 15 è illuminato costantemente pre-mendo l'interruttore di avvio/arresto 1: la tem- peratura dell'elettronica dell'apparecchio è inferiore a 5 °C oppure superiore a 75 °C.

In caso di una temperatura superiore a 90 °C l'elettronica dell'apparecchio si disinserisce fino a quando la stessa è di nuovo in un campo di temperatura d'esercizio ammissibile.

Potenza di taglio (durata della batteria ricaricabile)

La potenza di taglio (durata della batteria ricaricabile) dipende dalle caratteristiche del prato, p. es. dallo spessore dell'erba, dall'umidità, dalla lunghezza dell'erba e dall'altezza di taglio.

Se durante il taglio dell'erba la macchina viene accesa e spenta ripetutamente, si riduce anche in questo caso la potenza di taglio (durata della batteria ricaricabile).

Per ottimizzare la potenza di taglio (durata della batteria ricaricabile) si consiglia di tagliare l'erba spesso, di ridurre l'altezza di taglio e di camminare a velocità normale.

L'esempio riportato di seguito illustra la correlazione tra l'altezza di taglio e la potenza di taglio riferita ad una carica della batteria ricaricabile.

Condizioni di taglio

Erba molto rada, asciutta	Erba rada, asciutta	Erba normale, folta

Potenza di taglio (Rotak 34 LI)

fino a 300 m^2	fino a 150 m^2	fino a 100 m^2
Potenza di taglio (Rotak 37 LI)
fino a 300 m^2	fino a 150 m^2	fino a 100 m^2
Potenza di taglio (Rotak 43 LI)
fino a 300 m^2	fino a 150 m^2	fino a 100 m^2

Per aumentare la durata è possibile acquistare una batteria ricaricabile supplementare tramite un Centro di Assistenza Clienti autorizzato per utensili da giardinaggio Bosch.

Individuazione dei guasti e rimedi

La tabella seguente indica i controlli da effettuare e le azioni da intraprendere se la Vostra macchina non dovesse funzionare correttamente. Qualora non si riuscisse ad identificare o a risolvere il problema, rivolgersi al rivenditore.

Attenzione: Spegnere l'apparecchio ed estrarre il ruttore del circuito elettrico prima di iniziare la ricerca della causa del guasto.

Problema	Possibili cause	Rimedi
La macchina non funziona	Possibile ostruzione	Controllare la parte inferiore della macchina e, se necessario, rimuovere (portare sempre guanti per giardinaggio)
	Batteria non ricaricata completamente	Caricare la batteria
	La batteria ricaricabile non è inserita (correttamente)	Applicazione della batteria ricaricabile
	Fusibile nel ruttore del circuito elettrico difettoso/bruciato	Contattare il centro assistenza clienti
	Erba troppo lunga	Regolare un’altezza di taglio maggiore e ribaltare il tosaerba per ridurre la sollecitazione iniziale
	La protezione del motore è scattata	Lasciare raffreddare il motore e regolare un’altezza di taglio maggiore
	Batteria troppo fredda/troppo calda	Riscaldare/raffreddare la batteria
	Ruttore del circuito elettrico è stato inserito non correttamente/non completamente	Inserire correttamente
	Dopo l’azionamento della leva di comando il motore si avvia con un leggero ritardo	Azionare la leva di comando per ca. 1 – 3 s per avviare il motore
Il motore si avvia e si arresta successivamente di nuovo	Batteria non ricaricata completamente	Caricare la batteria
	Ruttore del circuito elettrico è stato inserito non correttamente/non completamente	Inserire correttamente
	La batteria ricaricabile non è inserita (correttamente)	Applicazione della batteria ricaricabile
	Batteria troppo fredda/troppo calda	Riscaldare/raffreddare la batteria Regolare una maggiore altezza di taglio
La macchina funziona con in-terruzioni	Cablaggio interno danneggiato	Contattare il centro assistenza clienti
	La protezione del motore è scattata	Lasciare raffreddare il motore e regolare un’altezza di taglio mag-giore
Il tosaerba lascia tracce di ta-glio irregolarie/oIl motore lavora con difficoltà	Altezza di taglio troppo bassa	Regolare una maggiore altezza di taglio (vedi «Regolazione dell’al-tezza di taglio»)
	Lame senza filo	Sostituzione della lama (vedi «Manutenzione della lama»)
	Possibile ostruzione	Controllare la parte inferiore del-la macchina e, se necessario, ri-muovere (portare sempre guanti per giardinaggio)
	Lama montata in posizione er-rata	Montare la lama nella posizione corretta (vedi «Manutenzione del-la lama»)
Potenza di taglio (durata del-la batteria ricaricabile) non sufficiente	Altezza di taglio troppo bassa	Regolare una maggiore altezza di taglio e camminare lentamente
	Erba troppo alta	Regolare una maggiore altezza di taglio e camminare lentamente
	Erba troppo bagnata oppure umida	Attendere fino a quando l’erba è asciutta e camminare lentamente
	Erba troppo spessa	Regolare una maggiore altezza di taglio, camminare lentamente e tagliare l’erba spesso
	È possibile acquistare una bat-teria ricaricabile supplementa-re tramite un Centro di Assi-stenza Clienti autorizzato per utensili da giardinaggio Bosch	Contattare il centro assistenza clienti
La lama da taglio non ruota dopo aver acceso la macchina	Lama bloccata da erba	Spegnere la macchinaEliminare l’ostruzione (portare sempre guanti per giardinaggio)
	Dado/vite della lama allenta-to/allentata	Serrare saldamente il dado/vite della lama
Vibrazioni e rumore eccessivi	Dado/vite della lama allenta-to/allentata	Serrare saldamente il dado/vite della lama
	Lama danneggiata	Sostituzione della lama
Operazione di ricarica non possibile	I contatti delle batterie ricaricabili sono sporchi	Pulire i contatti delle batterie ricaricabili; p. es. inserendo ed estraendo più volte le batterie o la batteria ricaricabile
	La batteria è difettosa poiché all'interno della batteria vi è un'interruzione della linea di collegamento (elementi della batteria singoli)	Sostituire la batteria
Gli indicatori LED 18 oppure 19 non sono accesi dopo che la spina di rete è stata inserita nella presa	La spina di collegamento alla rete della stazione di ricarica non è inserita (correttamente)	Inserire la spina di rete (completamente) nella presa per la corrente
	Difetto della presa per la corrente, del cavo di rete oppure della stazione di ricarica	Controllare la tensione di rete e, se necessario, far controllare il dispositivo di ricarica da un Centro di Assistenza Clienti autorizzato per elettroutensili Bosch

Manutenzione ed assistenza

Manutenzione e pulizia

▶ Attenzione! Prima di effettuare interventi di manutenzione o pulizia spegnere l'apparecchio, togliere il ruttore del circuito elettrico, la batteria ricaricabile ed il raccoglitore erba.
▶ Mettere sempre guanti da giardino maneggiando o lavorando nel settore delle lame taglienti.

Nota bene: Per garantire un funzionamento du-revole ed affidabile, eseguire regolarmente le seguenti operazioni di manutenzione.

Controllare regolarmente la macchina in merito a difetti evidenti come lame allentate o danneggiate, collegamenti laschi e componenti usurati o danneggiati.

Controllare che le coperture ed i dispositivi di protezione non siano danneggiati e che siano applicati in modo corretto. Prima dell'impiego effettuare eventuali lavori di manutenzione o di riparazione necessari.

Se nonostante gli accurati procedimenti di produzione e di controllo il tosaerba a filo dovesse guastarsi, la riparazione va fatta effettuare da un centro di assistenza clienti autorizzato per gli elettroutensili Bosch.

Comunicare sempre il codice di ordinazione a 10 cifre dell'elettroutensile in caso di richieste o di ordinazione di pezzi di ricambio.

Manutenzione della lama

▶ Attenzione! Prima di effettuare interventi di manutenzione o pulizia spegnere l'apparecchio, togliere il ruttore del circuito elettrico, la batteria ricaricabile ed il raccoglitore erba.
▶ Mettere sempre guanti da giardino maneggiando o lavorando nel settore delle lame taglienti.

Appoggiare la macchina sul lato destro per controllare la lama. Sostituire la lama in caso dovesse essere consumata oppure danneggiata.

Per sostituire la lama procedere come segue: Inserire un cacciavite (non fornito in dotazione) nel foro 26 per tenere in posizione l'azionamento. Utilizzando guanti da giardinaggio (non forniti in dotazione) tenere ferma la lama 30 e con l'ausilio di un cacciavite (non fornito in dotazione) rimuovere la vite della lama 29, la rondella della lama 28 e la lama 30.

Fissare la lama 30 insieme alla rondella della lama 28 ed alla vite della lama 29. Prima di serrare saldamente la vite della lama 29 assicurarsi che la lama sia stata montata in posizione corretta (simbolo 😊 deve essere visibile, vedi figura I).

Prima di mettere in funzione la macchina, accertarsi sempre che il cacciavite sia stato rimosso.

▶ Non ingrassare, né oliare la lame o la vite della lama in fase di montaggio.

Cura della batteria ricaricabile

▶ Attenzione! Prima di effettuare interventi di manutenzione o pulizia spegnere l'apparecchio, togliere il ruttore del circuito elettrico, la batteria ricaricabile ed il raccoglitore erba.
▶ Mettere sempre guanti da giardino maneggiando o lavorando nel settore delle lame taglienti.

Osservare le seguenti indicazioni e provvedimenti per garantire un utilizzo ottimale della batteria ricaricabile:

• Proteggere la batteria ricaricabile da umidità ed acqua.
• Conservare la batteria ricaricabile esclusivamente nel campo di temperatura da 0 °C fino a 45 °C. Non lasciare la batteria ricaricabile p. es. in estate nell'automobile.
• In caso di irradiamento solare diretto non lasciare la batteria ricaricabile nella macchina.
• La temperatura ottimale per la conservazione della batteria ricaricabile è di 5 °C.
• Pulire di tanto in tanto le fessure di ventilazione della batteria ricaricabile con un pennello morbido, pulito ed asciutto.

Una sensibile riduzione della durata del funzionamento dopo l'operazione di ricarica sta ad indicare che la batteria ricaricabile dovrà essere sostituita.

Dopo la tosatura/conservare

Pulire accuratamente l'esterno della macchina utilizzando una spazzola morbida ed uno straccio. Non utilizzare acqua, solventi oppure prodotti di lucidatura. Rimuovere completamente resti di erba e detriti rimasti attaccati, in modo particolare dalle feritoie di ventilazione 9.

Appoggiare la macchina su un lato e pulire l'area delle lame. Utilizzando un pezzo di legno o di plastica, eliminare residui compatti di materiale tagliato.

▶ Mettere sempre guanti da giardino maneggiando o lavorando nel settore delle lame taglienti.

Conservare la macchina in un luogo asciutto. Non appoggiare mai altri oggetti sulla macchina Per facilitare il rimessaggio, ripiegare completamente l'impugnatura.

Aprendo oppure chiudendo l'impugnatura superiore/inferiore fare sempre attenzione affinchè il cavo della corrente non rimanga incastrato. Non lasciar cadere l'impugnatura.

Per la conservazione della macchina viene rimosso il cestello raccoglierba.

Accessori

Lama di taglio

Rotak 34 LI....F 016 800 288

Rotak 37 LI....F 016 800 277

Rotak 43 LI....F 016 800 278

Servizio di assistenza ed assistenza clienti

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito:

www.bosch-pt.com

Il team assistenza clienti Bosch è a Vostra disposizione per rispondere alle domande relative all'acquisto, impiego e regolazione di apparecchi ed accessori.

Italia

Officina Elettroutensili

Robert Bosch S.p.A. c/o GEODIS

Viale Lombardia 18

20010 Arluno

Tel.: [phone]

Fax: [phone]

Fax: [phone]

E-Mail: [e-mail]

Svizzera

Tel.: [phone]

Fax: [phone]

Trasporto

La batteria ricaricabile è stata collaudata secondo il manuale UN [Recommendations on the Transport of Dangerous Goods, Manual of Tests and Criteria] ST/SG/AC.10/11/Rev.3 Parte III, sottoparagrafo 38.3. Essa è dotata sia di un'efficace protezione contro la sovrappressione interna e pericolo di corto circuito che di dispositivi adatti ad impedirne una rottura dovuta a sovraccarico ed il pericolo di corrente inversa.

La quantità di equivalente di litio contenuta nella batteria ricaricabile si trova al di sotto dei valori di soglia vigenti. Per questo motivo la batteria ricaricabile quale singolo elemento o come elemento applicato in una macchina non rientra tra i prodotti considerati particolarmente pericolosi nelle norme nazionali o internazionali. In caso di trasporto di diverse batterie ricaricabili, può comunque darsi il caso che le norme relative ai prodotti pericolosi acquistino rilevanza. In questo caso può essere necessario attenersi alle speciali condizioni (p. es. l'imballaggio) in esse prescritte. Per ulteriori informazioni è possibile consultare il foglio di istruzioni in lingua inglese reperibile al seguente sito internet: http://purchasing.bosch.com/en/start/Allgemeines/Download/index.htm.

Smaltimento

Avviare ad un riciclaggio rispettoso dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.

Solo per i Paesi della CE:

Non gettare elettroutensili dismessi tra i rifiuti domestici! Conformemente alla norma della direttiva 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica.

Batterie ricaricabili/Batterie:

Li-Ion Li

Li-Ion:

Si prega di tener presente le indicazioni riportare nel paragrafo «Trasporto», pagina 97.

Qualunque sia il tipo di batteria esaurita, essa non deve essere gettata tra i rifiuti domestici, nel fuoco o nell'acqua. Ogni tipo di batteria esaurita deve essere, riciclata oppure smaltita rispettando rigorosamente la protezione dell'ambiente.

Solo per i Paesi della CE:

Ogni tipo di batteria difettosa oppure esaurita deve essere riciclata secondo la direttiva CEE 91/157.

Le batterie ricaricabili/le batterie non funzionanti potranno essere consegnate direttamente presso:

Italia

Ecoelit

Viale Misurata 32

20146 Milano

Tel.: +39 02 / 4 23 68 63

Fax: +39 02 / 48 95 18 93

Svizzera

Batrec AG

3752 Wimmis BE

Con ogni riserva di modifiche tecniche.
