Achtung! Die nachfolgenden Anweisungen sorgfältig durchlesen. Machen Sie sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch der Maschine vertraut. Die Bedienungsanleitung für spätere Verwendung bitte sicher aufbewahren.

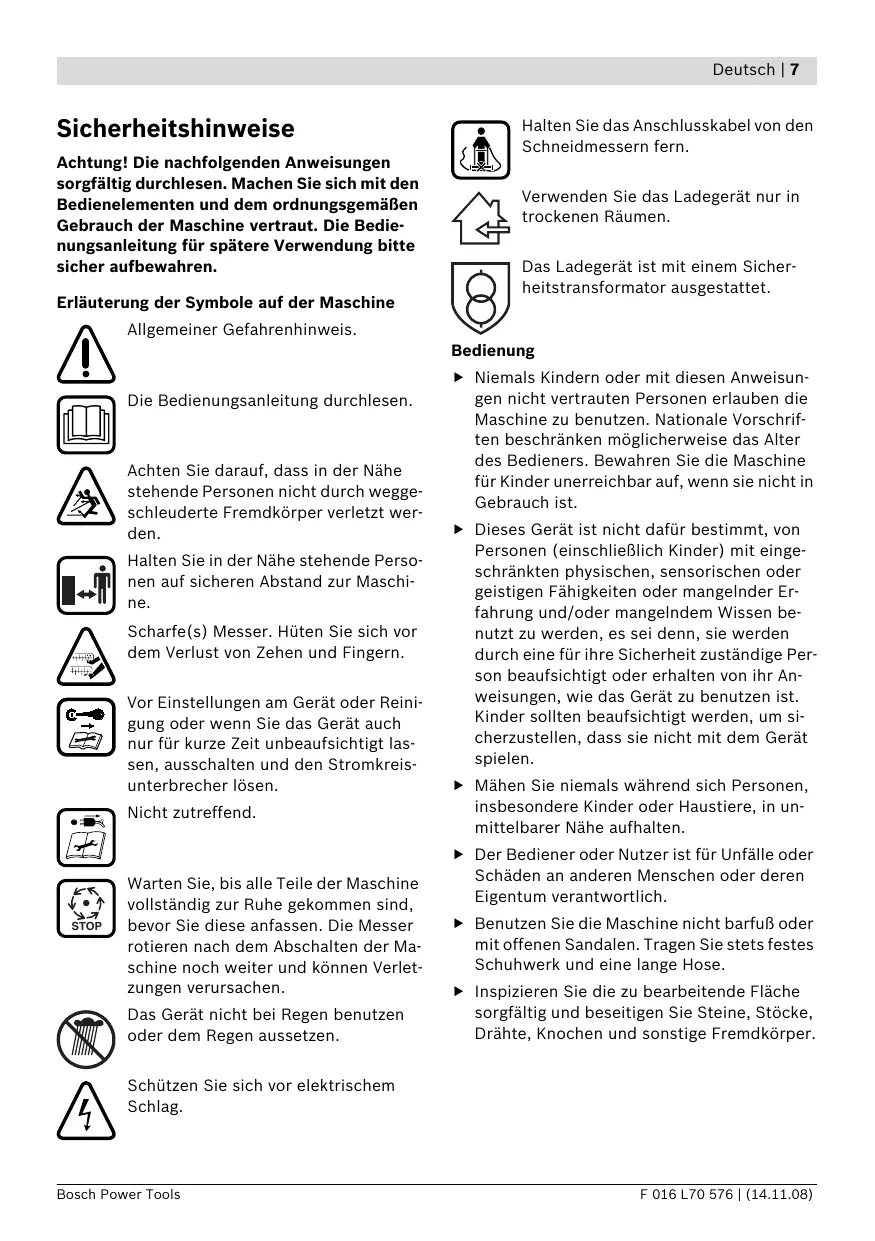

Erläuterung der Symbole auf der Maschine

Allgemeiner Gefahrenhinweis.

Die Bedienungsanleitung durchlesen.

Achten Sie darauf, dass in der Nähe stehende Personen nicht durch weggeschleuderte Fremdkörper verletzt werden.

Halten Sie in der Nähe stehende Personen auf sicheren Abstand zur Maschine.

Scharfe(s) Messer. Hüten Sie sich vor dem Verlust von Zehen und Fingern.

Vor Einstellungen am Gerät oder Reinigung oder wenn Sie das Gerät auch nur für kurze Zeit unbeaufsichtigt lassen, ausschalten und den Stromkreisunterbrecher lösen.

Nicht zutreffend.

Warten Sie, bis alle Teile der Maschine vollständig zur Ruhe gekommen sind, bevor Sie diese anfassen. Die Messer rotieren nach dem Abschalten der Maschine noch weiter und können Verletzungen verursachen.

Das Gerät nicht bei Regen benutzen oder dem Regen aussetzen.

Schützen Sie sich vor elektrischem Schlag.

Halten Sie das Anschlusskabel von den Schneidmessern fern.

Verwenden Sie das Ladegerät nur in trockenen Räumen.

Das Ladegerät ist mit einem Sicherheitstransformator ausgestattet.

Bedienung

▶ Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben die Maschine zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieners. Bewahren Sie die Maschine für Kinder unerreichbar auf, wenn sie nicht in Gebrauch ist.
▶ Dieses Gerät ist nicht dafür bestimmt, von Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
▶ Mähen Sie niemals während sich Personen, insbesondere Kinder oder Haustiere, in unmittelbarer Nähe aufhalten.
Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.
Benutzen Sie die Maschine nicht barfuß oder mit offenen Sandalen. Tragen Sie stets festes Schuhwerk und eine lange Hose.
▶ Inspizieren Sie die zu bearbeitende Fläche sorgfältig und beseitigen Sie Steine, Stöcke, Drähte, Knochen und sonstige Fremdkörper.

Prüfen Sie vor der Benutzung immer, ob Messer, Messerschrauben und Schneidbaugruppe abgenutzt oder beschädigt sind. Tauschen Sie abgenutzte oder beschädigte Messer sowie Messerschrauben immer im ganzen Satz aus, um Unwucht zu vermeiden.
▶ Mähen Sie nur bei Tageslicht oder gutem künstlichem Licht.
▶ Betreiben Sie die Maschine nach Möglichkeit nicht bei nassem Gras.
▶ Stets ruhig gehen, niemals schnell laufen.
▶ Betreiben Sie die Maschine niemals mit defekten Schutzvorrichtungen, Abdeckungen oder ohne Sicherheitseinrichtungen, wie z. B. Prallschutz und/oder Grasfangkorb.
▶ Das Arbeiten an Böschungen kann gefährlich sein.
- Mähen Sie keine besonders steilen Abhänge.
- Achten Sie auf schrägen Flächen oder auf nassem Gras stets auf sicheren Tritt.
- Mähen Sie auf schrägen Flächen immer quer und niemals auf- und abwärts.
- Gehen Sie beim Richtungswechsel an Abhängen äußerst vorsichtig vor.
▶ Gehen Sie beim Rückwärtsgehen oder Ziehen der Maschine äußerst vorsichtig vor.
▶ Schieben Sie die Maschine beim Mähen immer vorwärts und ziehen Sie diese niemals zum Körper hin.
▶ Die Messer müssen stehen, wenn Sie die Maschine für den Transport kippen müssen, wenn Sie nicht mit Gras bepflanzte Flächen überqueren und wenn Sie die Maschine zu und von dem zu mähenden Bereich transportieren.
Kippen Sie die Maschine beim Starten oder Anlassen des Motors nicht, außer dies ist zum Starten in hohem Gras erforderlich. In diesem Fall, die vom Bediener abgewandte Seite durch Niederdrücken des Handgriffes nicht weiter als unbedingt nötig anheben. Achten Sie darauf, dass sich Ihre Hände am Griff befinden, wenn Sie die Maschine wieder ablassen.

▶ Schalten Sie die Maschine wie in der Betriebsanleitung beschrieben ein und achten Sie darauf, dass Ihre Füße ausreichend weit von rotierenden Teilen entfernt sind.
▶ Bringen Sie Ihre Hände und Füße nicht in die Nähe oder unter rotierende Teile.
▶ Halten Sie Abstand zur Auswurfzone, wenn Sie mit der Maschine arbeiten.
▶ Heben bzw. tragen Sie die Maschine niemals bei laufendem Motor.

Stromkreisunterbrecher lösen:

• immer wenn Sie sich von der Maschine entfernen,
• vor dem Beseitigen von Blockierungen,
• wenn Sie die Maschine überprüfen, reinigen oder an ihr arbeiten,
• nach der Kollision mit einem Fremdkörper. Überprüfen Sie die Maschine sofort auf Beschädigungen und lassen Sie diese wenn notwendig instandsetzen,
• wenn die Maschine ungewöhnlich zu vibrieren beginnt (sofort prüfen).

Wartung

▶ Stellen Sie den Festsitz aller Muttern, Bolzen und Schrauben sicher, damit ein sicherer Arbeitszustand der Maschine gewährleistet ist.
▶ Überprüfen Sie regelmäßig den Grasfangkorb auf Zustand und Abnutzung.
Überprüfen Sie die Maschine und ersetzen Sie sicherheitshalber abgenutzte oder beschädigte Teile.
▶ Verwenden Sie ausschließlich für die Maschine vorgesehene Schneidmesser.
▶ Stellen Sie sicher, dass auszuwechselnde Teile von Bosch stammen.
- Tragen Sie immer Gartenhandschuhe, wenn Sie im Bereich der scharfen Messer hantieren oder arbeiten.

Hinweise für den optimalen Umgang mit dem Akku

▶ Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie den Akku einsetzen. Das Einsetzen eines Akkus in ein Gerät, das eingeschaltet ist, kann zu Unfällen führen.

▶ Halten Sie das Ladegerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Ladegerät erhöht das Risiko eines elektrischen Schlages.
Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
Laden Sie keine Fremd-Akkus. Das Ladegerät ist nur zum Laden von Bosch Li-Ionen-Akkus mit den in den Technischen Daten angegebenen Spannungen geeignet. Ansonsten besteht Brand- und Explosionsgefahr.
▶ Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages.
Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker. Benutzen Sie das Ladegerät nicht, sofern Sie Schäden feststellen. Öffnen Sie das Ladegerät nicht selbst und lassen Sie es nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Beschädigte Ladegeräte, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages.
▶ Betreiben Sie das Ladegerät nicht auf leicht brennbarem Untergrund (z.B. Papier, Textilien etc.) bzw. in brennbarer Umgebung.

Wegen der beim Laden auftretenden Erwärmung des Ladegerätes besteht Brandgefahr.

▶ Verwenden Sie in diesem Gerät nur die dafür vorgesehenen Akkus. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
▶ Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten.

Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
- Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
▶ Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, und Feuer. Es besteht Explosionsgefahr.
▶ Schließen Sie den Akku nicht kurz. Es besteht Explosionsgefahr.
Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.
▶ Schützen Sie den Akku vor Feuchtigkeit und Wasser.
Lagern Sie den Akku nur im Temperaturbereich von 0 °C bis 45 °C. Lassen Sie den Akku z.B. im Sommer nicht im Auto liegen.
▶ Reinigen Sie gelegentlich die Lüftungsschlitze des Akkus mit einem weichen, sauberen und trockenen Pinsel.

Funktionsbeschreibung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bestimmungsgemäßer Gebrauch

Das Gerät ist dazu bestimmt, um im privaten Bereich den Rasen zu mähen.

Lieferumfang

Nehmen Sie das Gerät vorsichtig aus der Verpackung und prüfen Sie, ob die nachfolgenden Teile vollständig sind:

• Rasenmäher mit Griffbügel
• 1 Griffbügel-Unterteil
• 2 Schrauben
• 2 Flügelmuttern
• 2 Blechschrauben
• 2 Grasfangkorbhälften (Rotak 34/37 LI)
• 3 Grasfangkorbhälften (Rotak 43 LI)
• 2 Kabelclips
• Ladegerät
• Stromkreisunterbrecher
• Akku/Akkus*
• Bedienungsanleitung

\* produktspezifisch

Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler.

Die Maschine wiegt im vollständig zusammengebauten Zustand etwa 12,8–13,8 kg. Holen Sie bei Bedarf Hilfe, um die Maschine aus der Verpackung zu nehmen.

Achten Sie auf scharfe Messer, wenn Sie die Maschine aus der Verpackung nehmen oder zum Rasen tragen.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Gerätes auf der Grafikseite.

1 Schalthebel
2 Sicherheitsknopf
3 Griffbügel-Oberteil
4 Grasfangkorb
5 Prallschutz
6 Griffbügel-Unterteil
7 Akkuabdeckung
8 Akku
9 Lüftungsschlitze
10 Räder
11 Grasrechen
12 Hebel für Schnitthöhe
13 Taste für Ladezustandsanzeige
14 Akku-Ladezustandsanzeige
15 Anzeige Temperaturüberwachung
16 Ladeschacht
17 Ladegerät
18 Rote LED-Anzeige am Ladegerät
19 Grüne LED-Anzeige am Ladegerät
20 Netzstecker**
21 Seriennummer

\*\* länderspezifisch

Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm.

Technische Daten

Rasenmäher		Rotak 34 LI	Rotak 37 LI	Rotak 43 LI
Sachnummer		3 600 H81 ...	3 600 H81 ...	3 600 H81 ...
Messerbreite	cm	34	37	43
Schnitthöhe	mm	20-70	20-70	20-70
Volumen, Grasfangkorb	l	40	40	50
Gewicht (max.)	kg	12,8	13,0	13,8
Seriennummer		Siehe Seriennummer 21 (Typenschild) an der Maschine
Akku		Li-Ion	Li-Ion	Li-Ion
Sachnummer		2 607 336 107	2 607 336 107	2 607 336 107
Nennspannung	V	36	36	36
Ladezeit (Akku entladen)	min	60	60	60
Anzahl der Akkuzellen		20	20	20
Ladegerät		AL 3640 CV Professional	AL 3640 CV Professional	AL 3640 CV Professional
Sachnummer		2 607 225 ...	2 607 225 ...	2 607 225 ...
Nennspannung	V	36	36	36
Ladestrom	A	4,0	4,0	4,0
Zulässiger Ladetemperaturbereich	°C	0-45	0-45	0-45
Gewicht entsprechend EPTA-Procedure 01/2003	kg	1,0	1,0	1,0
Schutzklasse		☐/II	☐/II	☐/II

Geräusch-/Vibrationsinformation

Rotak 34/37 LI

Messwerte ermittelt entsprechend 2000/14/EG (1,60 m Höhe, 1,0 m Abstand) und EN ISO 5349.

Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: Schalldruckpegel 81 dB(A); garantierter Schallleistungspegel niedriger als 90 dB(A). Unsicherheit K=0.74 dB.

Die Hand-Arm-Vibration ist typischerweise niedriger als 2,5 m/s ^4 .

Rotak 43 LI

Messwerte ermittelt entsprechend 2000/14/EG (1,60 m Höhe, 1,0 m Abstand) und EN ISO 5349.

Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: Schalldruckpegel 81 dB(A); garantierter Schallleistungspegel niedriger als 91 dB(A). Unsicherheit K=0.74 dB.

Die Hand-Arm-Vibration ist typischerweise niedriger als 2,5 m/s ^4 .

Konformitätserklärung CE

Rotak 34/37 LI

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60335, EN 50338 (Akku-Gerät) und EN 60335 (Akku-La-degerät) gemäß den Bestimmungen der Richtlinien 2006/95/EG, 2004/108/EG, 98/37/EG (bis

28.12.2009), 2006/42/EG (ab 29.12.2009), 2000/14/EG.

2000/14/EG: Gemessener Schallleistungspegel 90 dB(A). Bewertungsverfahren der Konformität gemäß Anhang VI.

Rotak 43 LI

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60335, EN 50338 (Akku-Gerät) und EN 60335 (Akku-Ladegerät) gemäß den Bestimmungen der Richtlinien 2006/95/EG, 2004/108/EG, 98/37/EG (bis 28.12.2009), 2006/42/EG (ab 29.12.2009), 2000/14/EG. 2000/14/EG: Gemessener Schallleistungspegel 90 dB(A). Bewertungsverfahren der Konformität gemäß Anhang VI.

Benannte Stelle:

SRL, Sudbury, England, Nr. 1088

Technische Unterlagen bei:

Leinfelden, den 17.09.2008

Achtung! Vor Wartungs- oder Reinigungsarbeiten das Gerät ausschalten, den Stromkreisunterbrecher lösen und den Akku entfernen. Gleiches gilt, wenn das Stromkabel beschädigt, angeschnitten oder verwickelt ist.

Nachdem die Maschine abgeschaltet wurde, drehen sich die Messer noch einige Sekunden weiter.

▶ Vorsicht – das rotierende Schneidmesser nicht berühren.

Akku laden

Netzspannung beachten: Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen. Mit 230 V gekennzeichnete Geräte können auch an 220 V/240 V betrieben werden.

Benutzen Sie nur das mitgelieferte Ladegerät. Nur dieses Ladegerät ist auf den in Ihrem Gerät verwendeten Li-Ionen-Akku abgestimmt.

Der Akku ist mit einer Temperaturüberwachung ausgestattet, welche Ladung nur im Temperaturbereich zwischen 0 °C und 45 °C zulässt. Dadurch wird eine hohe Akku-Lebensdauer erreicht.

Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig im Ladegerät auf.

Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des Ladevorganges schädigt den Akku nicht.

Der Li-Ionen-Akku ist beim Einsatz im Gerät gegen Tiefentladung geschützt. Bei entladenem Akku wird das Gerät durch eine Schutzschaltung abgeschaltet und kann nicht mehr betrieben werden.

Drücken Sie nach dem automatischen Abschalten des Gerätes nicht weiter auf den Ein-/Ausschalter. Der Akku kann beschädigt werden.

Ladevorgang

Der Ladevorgang beginnt, sobald der Netzstecker des Ladegerätes in die Steckdose gesteckt und der Akku 8 in den Ladeschacht 16 eingesteckt wird.

Durch das intelligente Ladeverfahren wird der Ladezustand des Akkus automatisch erkannt und abhängig von Akkutemperatur und -spannung mit dem jeweils optimalen Ladestrom geladen.

Dadurch wird der Akku geschont und bleibt bei Aufbewahrung im Ladegerät immer vollständig aufgeladen.

Bedeutung der Anzeigeelemente

Die Überwachung des Ladevorganges wird durch die LED-Anzeigen 18 bzw. 19 signalisiert:

Schnellladevorgang

Der Schnellladevorgang wird durch Blinken der grünen LED-Anzeige 19 signalisiert.

Während des Ladevorganges leuchten die drei grünen LED nacheinander auf und erlöschen kurzzeitig. Der Akku ist vollständig geladen, wenn die drei grünen LED dauerhaft leuchten. Etwa 5 Minuten nachdem der Akku vollständig geladen wurde, erlöschen die drei grünen LED wieder.

Hinweis: Der Schnellladevorgang ist nur möglich, wenn die Temperatur des Akkus im zulässigen Ladetemperaturbereich ist, siehe Abschnitt „Technische Daten“.

Akku geladen

Das Dauerlicht der grünen LED-Anzeige 19 signalisiert, dass der Akku vollständig aufgeladen ist.

Zusätzlich ertönt für die Zeitdauer von ca. 2 Sekunden ein Signalton, welcher die vollständige Aufladung des Akkus akustisch signalisiert.

Der Akku kann anschließend zum sofortigen Gebrauch entnommen werden.

Ohne eingesteckten Akku signalisiert das Dauerlicht der grünen LED-Anzeige 19, dass der Netzstecker in die Steckdose eingesteckt ist und das Ladegerät betriebsbereit ist.

Akku-Temperatur unter 0 °C oder über 45 °C

Das Dauerlicht der roten LED-Anzeige 18 signalisiert, dass die Temperatur des Akkus außerhalb des Schnellladetempe-

raturbereiches von 0 °C – 45 °C liegt. Sobald der zulässige Temperaturbereich erreicht ist, schaltet das Ladegerät automatisch auf Schnellladung um.

Liegt die Temperatur des Akkus außerhalb des zulässigen Ladetemperaturbereiches, leuchtet beim Einsetzen in das Ladegerät die rote LED des Akkus.

Kein Ladevorgang möglich

Liegt eine andere Störung des Ladevorganges vor, so wird dies durch Blinken der roten LED-Anzeige 18 signalisiert.

Der Ladevorgang kann nicht gestartet werden und das Laden des Akkus ist nicht möglich (siehe „Fehlersuche“).

Hinweise zum Laden

Bei kontinuierlichen bzw. mehrmals nacheinander folgenden Ladezyklen ohne Unterbrechung kann sich das Ladegerät erwärmen. Dies ist jedoch unbedenklich und deutet nicht auf einen technischen Defekt des Ladegerätes hin.

Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss.

Akku-Kühlung (Active Air Cooling)

Die in das Ladegerät integrierte Lüftersteuerung überwacht die Temperatur des eingesetzten Akkus. Liegt die Akkutemperatur über 30 °C, wird der Akku durch einen Ventilator auf die optimale Ladetemperatur gekühlt. Der eingeschaltete Ventilator erzeugt ein Lüftungsgeräusch.

Läuft der Ventilator nicht, liegt die Akkutemperatur im optimalen Ladetemperaturbereich oder der Ventilator ist defekt. In diesem Fall verlängert sich die Ladezeit des Akkus.

Montage

▶ Setzen Sie den Akku und/oder den Stromkreisunterbrecher erst ein, wenn das Gerät vollständig zusammengebaut ist.
Achten Sie beim Auseinander- oder Zusammenklappen des oberen/unteren Handgriffs darauf, dass das Stromkabel nicht eingeklemmt wird. Den Handgriff nicht fallen lassen.

Montage der Griffbügel A

① ② Setzen Sie das Griffbügel-Unterteil 6 in die dafür vorgesehenen Löcher ein und sichern Sie es mit den Blechschrauben.

Hinweis: Das Griffbügel-Oberteil 3 ist in der Höhe verstellbar. Montieren Sie den Griffbügel in Position I oder II.

③ Bringen Sie das Griffbügel-Oberteil 3 mit den Schrauben und Flügelmuttern 22 am unteren Gestänge 6 an.

Hinweis: Stellen Sie sicher, dass das Kabel mit den mitgelieferten Kabelclips am Griffbügel befestigt ist.

Akku einsetzen B

① ② Ziehen Sie den Hebel für die Akkuabdeckung 23 nach oben und heben Sie die Akkuabdeckung 7 an.
③ Setzen Sie den Akku 8 ein, so dass dieser hörbar einrastet (click).
④ Fügen Sie den Stromkreisunterbrecher 24 wie dargestellt ein. Vergewissern Sie sich, dass dieser richtig positioniert ist.
⑤ Wird der Rasenmäher nicht umgehend genutzt, bringen Sie den Stromkreisunterbrecher 24 wie dargestellt in die Parkposition.

Schließen Sie die Akkuabdeckung 7.

Akku entnehmen

Ziehen Sie den Hebel für die Akkuabdeckung 23 nach oben und heben Sie die Akkuabdeckung 7 an.

Lösen Sie den Stromkreisunterbrecher 24 und bringen Sie diesen in die Parkposition.

Ziehen Sie den Hebel für die Akkuabdeckung 23 nach oben.

Entnehmen Sie den Akku 8.

Grasfangkorb zusammenfügen

Rotak 34/37 LI C

Fügen Sie das Grasfangkorb-Oberteil mit dem Grasfangkorb-Unterteil durch Einrasten der Laschen entlang des Randes zusammen. Beginnen Sie hinten und arbeiten Sie sich nach vorne.

Rotak 43 LI D

• Fügen Sie beide Hälften des Grasfangkorb-Unterteils durch Einrasten der Laschen entlang des Randes zusammen. Beginnen Sie hinten und arbeiten Sie sich nach vorne.
  ② Stecken Sie beide Grasfangkorbhälften zusammen.

Grasfangkorb einsetzen/abnehmen E

Heben Sie den Prallschutz 5 an und halten Sie ihn in dieser Stellung, um den Grasfangkorb 4 einzusetzen oder abzunehmen.

Wenn kein Gras aufgefangen werden soll, kann der Rasenmäher ohne den eingehängten Grasfangkorb 4 betrieben werden. Der Prallschutz 5 muss dann allerdings nach unten geklappt werden.

Schnitthöhe einstellen F

▶ Vor dem Einstellen der Schnitthöhe anhalten, Schalthebel loslassen und warten, bis der Motor stillsteht. Die Messer rotieren nach dem Abschalten des Motors noch weiter und können Verletzungen verursachen.

▶ Vorsicht – das rotierende Schneidmesser nicht berühren.

Für den ersten Schnitt in der Saison sollte eine große Schnitthöhe eingestellt werden.

Der Rasenmäher kann auf 7 Schnitthöhen zwischen 35 mm und 70 mm eingestellt werden. Drücken Sie hierzu den Hebel für die Schnitthöhe 12 nach innen und bewegen diesen nach vorne oder hinten, während Sie den Rasenmäher nach unten drücken oder anheben, um damit die gewünschte Schnitthöhe einzustellen.

Durch Entfernen der Abdeckung 25 wie dargestellt, kann die Schnitthöhe des Rasenmähers auf 20 mm reduziert werden.

▶ Bei einer Schnitthöhe von 20 – 30 mm verkürzt sich die Akku-Laufzeit.

Betrieb

Inbetriebnahme

Nachdem die Maschine abgeschaltet wurde, drehen sich die Messer noch einige Sekunden weiter. Warten Sie, bis der Motor und die Messer stillstehen, bevor Sie die Maschine erneut eingeschalten.
▶ Nicht kurz hintereinander aus- und wieder einschalten.

Hinweis: Um den Anlauf zu erleichtern, drücken Sie den Griffbügel nach unten, um die Vorderräder anzuheben.

Fügen Sie den Stromkreisunterbrecher 24 wieder ein.

Einschalten G

① Drücken Sie den Sicherheitsknopf 2 und halten Sie diesen gedrückt.
② Ziehen Sie den Schalthebel 1 gegen den Griffbügel.

Lassen Sie den Sicherheitsknopf 2 los.

Hinweis: Der Motor startet nach Betätigen des Schalthebels 1 mit einer geringen Zeitverzögerung.

Ausschalten

Lassen Sie den Schalthebel 1 los.

Wird der Rasenmäher nicht umgehend genutzt, bringen Sie den Stromkreisunterbrecher 24 wie dargestellt in die Parkposition.

Die Maschine ist mit einer Motorbremse ausgestattet. Diese Schutzvorrichtung bremst das Messer innerhalb weniger Sekunden ab.

Mähen H

Schützen Sie den Akku vor Hitze, wie beispielsweise extremer Sonnenbestrahlung und Feuer.

Das Gerät arbeitet nicht unter 0 °C oder über 45 °C!

▶ Lassen Sie den Akku bei direkter Sonnenbestrahlung nicht im Gerät.

Beim Arbeiten unter besonders schweren Bedingungen den Motor nicht überlasten. Bei Überlastung sinkt die Motordrehzahl und das Motorgeräusch verändert sich. Halten Sie in diesem Fall an, lassen Sie den Schalthebel 1 los und stellen Sie eine größere Schnitthöhe ein. Andernfalls kann sich die Schnittleistung (Akku-Laufzeit) verringern und/oder die Maschine oder der Akku können beschädigt werden.

Die Grasrechen 11 ermöglichen randnahes Mähen an Wänden und in Ecken. Achten Sie darauf, dass Sie beim randnahen Mähen mit den Grasrechen 11 keine Gegenstände berühren.

Arbeitshinweise

Akku-Ladezustandsanzeige (siehe Hauptbild)

Der Akku 8 ist mit einer Ladezustandsanzeige 14 ausgestattet, die den Ladezustand des Akkus anzeigt. Die Ladezustandsanzeige 14 besteht aus 3 grünen LED.

Betätigen Sie die Taste für die Ladezustandsanzeige 13, um die Ladezustandsanzeige 14 zu aktivieren. Nach ca. 5 Sekunden erlischt die Ladezustandsanzeige selbsttätig.

Der Ladezustand kann auch bei abgenommenem Akku geprüft werden.

LED-Anzeige	Akku-Kapazität
Dauerlicht 3 grüne LED	≥ 2/3
Dauerlicht 2 grüne LED	≥ 1/3
Dauerlicht 1 grüne LED	≤ 1/3
Blinklicht 1 grüne LED	Reserve

Leuchtet nach Betätigung der Taste 13 keine LED, ist der Akku defekt und muss ausgetauscht werden.

Aus Sicherheitsgründen kann die Abfrage des Ladezustandes nur beim stillstehenden Gerät erfolgen.

Während des Ladevorganges leuchten die drei grünen LED nacheinander auf und erlöschen kurzzeitig. Der Akku ist vollständig geladen, wenn die drei grünen LED dauerhaft leuchten. Etwa 5 Minuten nachdem der Akku vollständig geladen wurde, erlöschen die drei grünen LED wieder.

Anzeige für Temperaturüberwachung (siehe Hauptbild)

Die rote LED der Anzeige für die Temperaturüberwachung 15 signalisiert, dass der Akku oder die Elektronik des Gerätes (bei eingesetztem Akku) nicht im optimalen Temperaturbereich sind. In diesem Fall arbeitet das Gerät nicht oder nicht mit voller Leistung.

Temperaturüberwachung des Akkus

Die rote LED 15 blinkt beim Drücken der Taste 13 oder des Ein-/Ausschalters 1 (bei eingesetztem Akku): Der Akku ist außerhalb des Betriebsstemperaturbereiches von -10 °C bis +60 °C.

Bei einer Temperatur über 70 °C schaltet der Akku ab, bis er wieder im zulässigen Betriebsstemperaturbereich ist.

Temperaturüberwachung der Elektronik des Gerätes

Die rote LED 15 leuchtet beim Drücken des Ein-/Ausschalters 1 dauerhaft: Die Temperatur der Elektronik des Gerätes beträgt weniger als 5 °C oder mehr als 75 °C.

Bei einer Temperatur über 90 °C schaltet die Elektronik des Gerätes ab, bis diese wieder im zulässigen Betriebstemperaturbereich ist.

Schnittleistung (Akku-Laufzeit)

Die Schnittleistung (Akku-Laufzeit) ist abhängig von den Eigenschaften des Rasens z. B. Grasdichte, Feuchtigkeit, Graslänge sowie der Schnitthöhe.

Häufiges Ein- und Ausschalten der Maschine während des Mähvorganges reduziert ebenfalls die Schnittleistung (Akku-Laufzeit).

Zur Optimierung der Schnittleistung (Akku-Laufzeit) wird empfohlen, öfters zu mähen, die Schnitthöhe zu vergrößern und in angemessenem Tempo zu gehen.

Das unten aufgeführte Beispiel zeigt den Zusammenhang zwischen Schnitthöhe und Schnittleistung in Bezug auf eine Akkuladung.

Schnittbedingungen

Sehr dünnes, trockenes Gras	Dünnes, trockenes Gras8cm4cm	Normales, dichtes Gras
Schnittleistung (Rotak 34 LI)
bis zu 300 m2	bis zu 150 m2	bis zu 100 m2
Schnittleistung (Rotak 37 LI)
bis zu 300 m2	bis zu 150 m2	bis zu 100 m2
Schnittleistung (Rotak 43 LI)
bis zu 300 m2	bis zu 150 m2	bis zu 100 m2

Um die Laufzeit zu erhöhen kann ein zusätzlicher Akku über eine autorisierte Kundendienststelle für Bosch Gartengeräte erworben werden.

Fehlersuche

Die folgende Tabelle zeigt Fehlersymptome auf und wie Sie Abhilfe schaffen können, wenn Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt.

▶ Achtung: Vor der Fehlersuche Gerät ausschalten und Stromkreisunterbrecher lösen.

Symptome	Mögliche Ursache	Abhilfe
Maschine läuft nicht	Verstopfung möglich	Maschinenunterseite prüfen und ggf. frei machen (tragen Sie immer Gartenhandschuhe)
	Akku nicht voll geladen	Akku laden
	Akku nicht (richtig) eingesteckt	Akku einsetzen
	Sicherung im Stromkreisunterbrecher defekt/durchgebrannt	Kundendienst aufsuchen
	Gras zu lang	Größere Schnitthöhe einstellen und Maschine kippen, um die Anfangsbelastung zu reduzie-ren
	Motorschutz hat angesprochen	Motor abkühlen lassen und grö-ßere Schnitthöhe einstellen
	Akku zu kalt/zu heiß	Akku erwärmen/abkühlen las-sen
	Stromkreisunterbrecher nicht richtig/nicht vollständig einge-setzt	Richtig einsetzen
	Der Motor startet nach Betätigen des Schalthebels mit einer geringen Zeitverzögerung	Schalthebel für ca. 1 – 3 s betä-tigen, um den Motor zu starten
Motor startet und stoppt anschließend wieder	Akku nicht voll geladen	Akku laden
	Stromkreisunterbrecher nicht richtig/nicht vollständig einge-setzt	Richtig einsetzen
	Akku nicht (richtig) eingesteckt	Akku einsetzen
	Akku zu kalt/zu heiß	Akku erwärmen/abkühlen las-senGrößere Schnitthöhe einstellen
Maschine läuft mit Unterbre-chungen	Interne Verkabelung der Ma-schine defekt	Kundendienst aufsuchen
	Motorschutz hat angesprochen	Motor abkühlen lassen und grö-ßere Schnitthöhe einstellen
Maschine hinterlässt unregelmäßiges Schnittbild und/oderMotor arbeitet schwer	Schnitthöhe zu niedrig	Größere Schnitthöhe einstellen (siehe „Schnitthöhe einstellen“)
	Messer stumpf	Messer wechseln (siehe „Messerwartung“)
	Verstopfung möglich	Maschinenunterseite prüfen und ggf. frei machen (tragen Sie immer Gartenhandschuhe)
	Messer falsch herum montiert	Messer richtig herum montieren (siehe „Messerwartung“)
Schnittleistung (Akku-Laufzeit) nicht ausreichend	Schnitthöhe zu niedrig	Größere Schnitthöhe einstellen und langsamer gehen
	Gras zu hoch	Größere Schnitthöhe einstellen und langsamer gehen
	Gras zu nass oder feucht	Warten bis das Gras trocken ist und langsamer gehen
	Gras zu dicht	Größere Schnitthöhe einstellen, langsamer gehen und öfters mähen
	Ein zusätzlicher Akku kann über eine autorisierte Kundendienststelle für Bosch Gartengeräte erworben werden	Kundendienst aufsuchen
Nach Einschalten der Maschine dreht sich das Schneidmesser nicht	Messer durch Gras behindert	Maschine ausschalten Verstopfung entfernen (tragen Sie immer Gartenhandschuhe)
	Messermutter/-schraube locker	Messermutter/-schraube festziehen
Starke Vibrationen/Geräusche	Messermutter/-schraube locker	Messermutter/-schraube festziehen
	Messer beschädigt	Messer wechseln
Kein Ladevorgang möglich	Akkukontakte verschmutzt	Akkukontakte reinigen; z.B. durch mehrfaches Ein- und Ausstecken des Akkus, ggf. Akku ersetzen
	Akku defekt, da eine Leistungsunterbrechung innerhalb des Akkus (Einzelzellen) vorliegt	Akku ersetzen
Die LED-Anzeigen 18 bzw. 19 leuchten nach dem Einstecken des Netzsteckers in die Steck-dose nicht auf	Netzstecker des Ladegerätes nicht (richtig) eingesteckt	Netzstecker (vollständig) in die Steckdose einstecken
	Steckdose, Netzkabel oder La-degerät defekt	Die Netzspannung prüfen und das Ladegerät ggf. von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge überprüfen lassen

Wartung und Service

Wartung und Reinigung

Achtung! Vor Wartungs- oder Reinigungsarbeiten das Gerät ausschalten, den Stromkreisunterbrecher lösen und den Akku sowie den Grasfangkorb entfernen.
- Tragen Sie immer Gartenhandschuhe, wenn Sie im Bereich der scharfen Messer hantieren oder arbeiten.

Hinweis: Führen Sie die folgenden Wartungsarbeiten regelmäßig aus, damit eine lange und zuverlässige Nutzung gewährleistet ist.

Die Maschine regelmäßig auf offensichtliche Mängel wie lose oder beschädigte Messer, lose Verbindungen und abgenutzte oder beschädigte Teile untersuchen.

Prüfen Sie, ob Abdeckungen und Schutzvorrichtungen unbeschädigt und richtig angebracht sind. Führen Sie vor der Benutzung eventuell notwendige Wartungs- oder Reparaturarbeiten durch.

Sollte das Gerät trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Gartengeräte ausführen zu lassen.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Gerätes an.

Messerwartung

Achtung! Vor Wartungs- oder Reinigungsarbeiten das Gerät ausschalten, den Stromkreisunterbrecher lösen und den Akku sowie den Grasfangkorb entfernen.
Tragen Sie immer Gartenhandschuhe, wenn Sie im Bereich der scharfen Messer hantieren oder arbeiten.

Legen Sie die Maschine auf die rechte Seite, um das Messer zu überprüfen. Wechseln Sie ein stumpfes oder beschädigtes Messer aus.

Um das Messer auszuwechseln, gehen Sie wie folgt vor:

Stecken Sie einen Schraubendreher (nicht mitgeliefert) in das Loch 26, um den Antrieb festzustellen. Halten Sie unter Verwendung von Gartenhandschuhen (nicht mitgeliefert) das Messer 30 fest und entfernen Sie mit Hilfe eines Schraubenschlüssels (nicht mitgeliefert) die Messerschraube 29, die Messerscheibe 28 und das Messer 30.

Befestigen Sie das Messer 30 mit der Messerscheibe 28 und der Messerschraube 29. Bevor Sie die Messerschraube 29 festziehen, stellen Sie sicher, dass das Messer richtig herum montiert ist (Symbol 😊 muss sichtbar sein, siehe Bild I).

Stellen Sie sicher, dass der Schraubendreher vor Inbetriebnahme der Maschine entfernt wurde.

▶ Messer bzw. Messerschraube bei der Montage nicht einfetten oder einölen.

Akku-Pflege

Achtung! Vor Wartungs- oder Reinigungsarbeiten das Gerät ausschalten, den Stromkreisunterbrecher lösen und den Akku sowie den Grasfangkorb entfernen.
- Tragen Sie immer Gartenhandschuhe, wenn Sie im Bereich der scharfen Messer hantieren oder arbeiten.

Um eine optimale Nutzung des Akkus zu gewährleisten, beachten Sie folgende Hinweise und Maßnahmen:

• Schützen Sie den Akku vor Feuchtigkeit und Wasser.
• Lagern Sie den Akku nur im Temperaturbereich von 0 °C bis 45 °C. Lassen Sie den Akku z.B. im Sommer nicht im Auto liegen.
• Lassen Sie den Akku bei direkter Sonnenbestrahlung nicht im Gerät.
• Die optimale Temperatur zur Aufbewahrung des Akkus beträgt 5 °C.
• Reinigen Sie gelegentlich die Lüftungsschlitze des Akkus mit einem weichen, sauberen und trockenen Pinsel.

Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss.

Nach dem Arbeitsvorgang/Aufbewahrung

Das Äußere der Maschine gründlich mit einer weichen Bürste und einem Tuch reinigen. Kein Wasser und keine Lösungs- oder Poliermittel verwenden. Sämtliche Grasanhaftungen und Partikel entfernen, insbesondere von den Lüftungsschlitzen 9.

Die Maschine auf die Seite legen und den Messerbereich reinigen. Zusammengepresstes Schnittgut mit einem Holz- oder Plastikstück entfernen.

Tragen Sie immer Gartenhandschuhe, wenn Sie im Bereich der scharfen Messer hantieren oder arbeiten.

Die Maschine an einem trockenen Ort aufbewahren. Keine anderen Gegenstände auf die Maschine stellen. Um Platz zu sparen, den Griffbügel vollständig zusammenklappen.

Achten Sie beim Auseinander- oder Zusammenklappen des oberen/unteren Handgriffs darauf, dass das Stromkabel nicht eingeklemmt wird. Den Handgriff nicht fallen lassen.

Zur Aufbewahrung der Maschine wird der Grasfangkorb abgenommen.

Zubehör

Schneidmesser

Rotak 34 LI....F 016 800 288

Rotak 37 LI....F 016 800 277

Rotak 43 LI....F 016 800 278

Kundendienst und Kundenberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter:

www.bosch-pt.com

Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehören.

www.bosch-do-it.de, das Internetportal für Heimwerker und Gartenfreunde.

www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge Zur Luhne 2

37589 Kalefeld – Willershausen

Tel. Kundendienst: [phone]

Fax: [phone]

E-Mail: [e-mail]

Tel. Kundenberatung: [phone]

Fax: [phone]

E-Mail: [e-mail]

Österreich

ABE Service GmbH

Jochen-Rindt-Straße 1

1232 Wien

Tel. Service: [phone]

Fax: [phone]

Tel. Kundenberater: [phone]

E-Mail: [e-mail]

Schweiz

Tel.: [phone]

Fax: [phone]

Luxemburg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Transport

Der Akku ist nach UN-Handbuch

ST/SG/AC.10/11/Rev.3 Teil III, Unterabschnitt 38.3 getestet. Er hat einen wirksamen Schutz gegen inneren Überdruck und Kurzschluss sowie Einrichtungen zur Verhinderung von Gewaltbruch und gefährlichem Rückstrom.

Die im Akku enthaltene Lithiumäquivalent-Menge liegt unterhalb einschlägiger Grenzwerte. Daher unterliegt der Akku weder als Einzelteil noch in ein Gerät eingesetzt den nationalen und internationalen Gefahrgutvorschriften. Die Gefahrgutvorschriften können jedoch beim Transport mehrerer Akkus relevant sein. Es kann in diesem Fall notwendig sein, besondere Bedingungen (z.B. bei der Verpackung) einzuhalten. Näheres können Sie einem Merkblatt unter folgender Internetadresse entnehmen:

http://purchasing.bosch.com/de/start/

Allgemeines/Download/index.htm.

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Nur für EU-Länder:

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müs-

sen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Akkus/Batterien:

Li-Ion Li

Li-Ion:

Bitte beachten Sie die Hinweise im Abschnitt „Transport“, Seite 21.

Werfen Sie Akkus/Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser. Akkus/Batterien sollen gesammelt, recycelt oder auf umweltfreundliche Weise entsorgt werden.

Nur für EU-Länder:

Gemäß der Richtlinie 91/157/EWG müssen defekte oder verbrauchte Akkus/Batterien recycelt werden.

Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben werden bei:

Deutschland

Recyclingzentrum Elektrowerkzeuge

Osteroder Landstraße 3

37589 Kalefeld

Schweiz

Batrec AG

3752 Wimmis BE

Änderungen vorbehalten.

Safety Notes

Leinfelden, 17.09.2008

E-Mail: [e-mail]

Ireland

Origo Ltd.

Unit 23 Magna Drive

Magna Business Park

City West

Dublin 24

Tel. Service: [phone]

Fax: [phone]

E-Mail: [e-mail]

Leinfelden, le 17.09.2008

Leinfelden, 17.09.2008

Leinfelden, 17.09.2008

Leinfelden, 17.09.2008

Dr. Egbert Schneider

Leinfelden, 17.09.2008

Sekundär-/primärbatterier:

Li-Ion Li

Li-jon:

Leinfelden, 17.09.2008

Leinfelden, 17.09.2008

Leinfelden, στις 17.09.2008

Leinfelden, 17.09.2008

Leinfelden, 17.09.2008

Leinfelden, 17.09.2008

Leinfelden, 17.09.2008

Leinfelden, 17.09.2008

Leinfelden, 17.09.2008

Leinfelden, 17.09.2008

Leinfelden, 17.09.2008

E-Mail: [e-mail]

Transport

Akumulator je testiran prema UN-priručniku ST/SG/AC.10/11/Rev.3 deo III, pododeljak 38.3. Ima delotvornu zaštitu od unutrašnjeg nadpritiska i kratkog spoja kao i uredjaje za sprečavanje loma uz upotrebu sile i opasne povratne struje. Ekvivalentna količina litijuma koja je u akumulatoru je ispod važećih graničnih vrednosti. Stoga je akumulator kao pojedinačan komad i kao upotrebljen u aparatu izvan nacionalnih i internacionalnih propisa o opasnim materijama. Propisi o opasnim materijama mogu pri transportu više akumulatora biti relevantni. U ovom slučaju može biti potrebno, pridržavati se posebnih uslova (na primer kod pakovanja). Bliže možete

videti u podsetniku na engleskom jeziku pod sledećom internet-om:

http://purchasing.bosch.com/en/start/

Allgemeines/Download/index.htm.

Uklanjanje djubreta

Električni pribori, pribor i pakovanja treba da se odvoze regeneraciji koja odgovara zaštiti čovekove sredine.

Samo za EU-zemlje:

„Transport“, stranici 332.

Leinfelden, 17.09.2008

Leinfelden, dne 17.09.2008

Leinfelden, 17.09.2008

Leinfelden, 17.09.2008

Leinfelden, 17.09.2008
