BRUKSANVISNING ROTAK 43 LI E ACCU, ROTAK43LI BOSCH

Hånd-arm-vibrationen er typisk under 2,5 m/s ^4 .

Rotak 43 LI

Hånd-arm-vibrationen er typisk under 2,5 m/s ^4 .

Overensstemmelseserklæring

CE

Rotak 34/37 LI

For din egen sikkerheds skyld

Ladningen overvåges og vises med LED-lamperne 18 og 19:

Hurtig opladning

Hurtigopladningen signaliseres ved, at den grønne LED-lampe 19 blinker.

Vedligeholdelse og service

Vedligeholdelse og rengøring

Laddning av batterimodul

Kylning av batterimodul (Active Air Cooling)

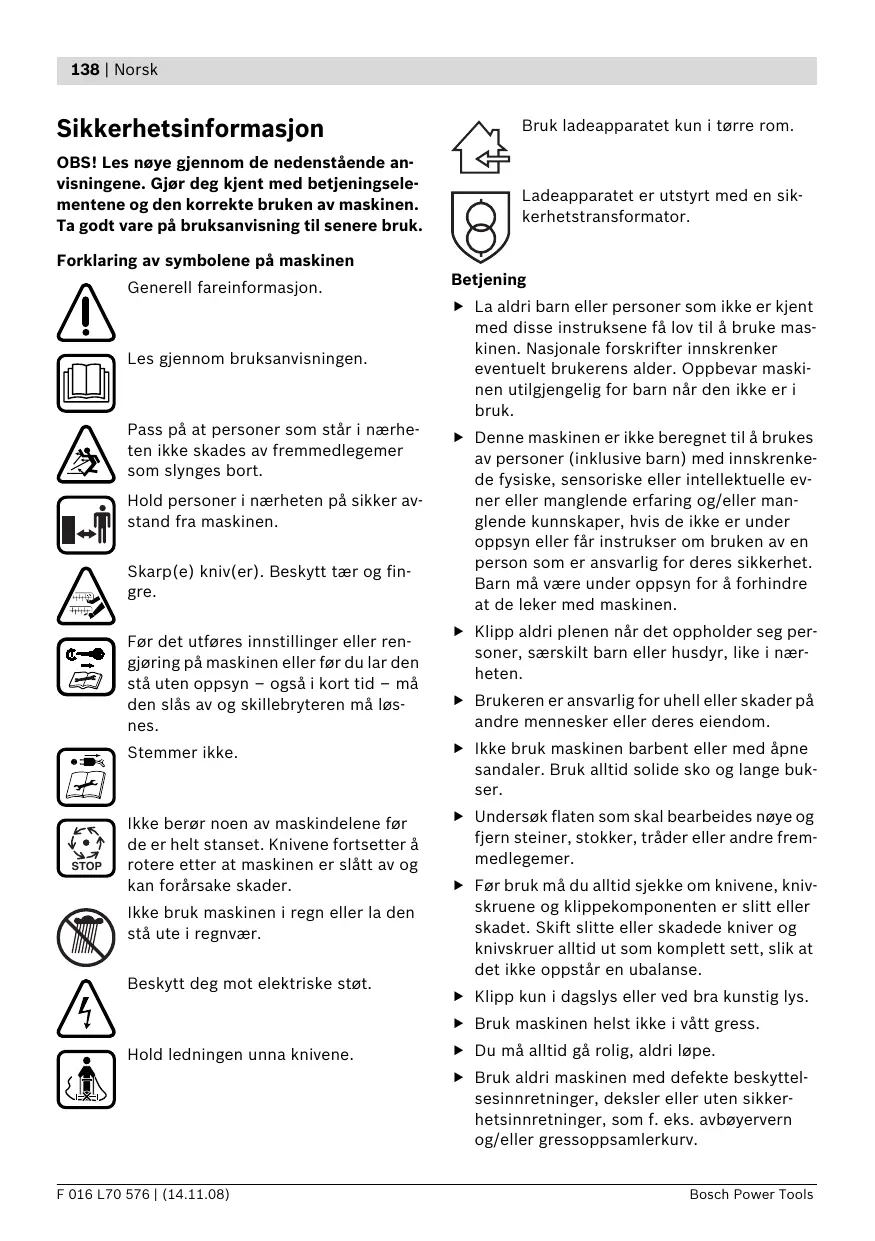

Sikkerhetsinformasjon

OBS! Les nøye gjennom de nedenstående anvisningene. Gjør deg kjent med betjeningselementene og den korrekte bruken av maskinen. Ta godt vare på bruksanvisning til senere bruk.

Generell fareinformasjon.

Les gjennom bruksanvisningen.

Pass på at personer som står i nærheten ikke skades av fremmedlegemer som slynges bort.

Hold personer i nærheten på sikker avstand fra maskinen.

Før det utføres innstillinger eller rengjøring på maskinen eller før du lar den stå uten oppsyn – også i kort tid – må den slås av og skillebryteren må løsnes.

Stemmer ikke.

Ikke berør noen av maskindelene før de er helt stanset. Knivene fortsetter å rotere etter at maskinen er slått av og kan forårsake skader.

Ikke bruk maskinen i regn eller la den stå ute i regnvær.

Beskytt deg mot elektriske støt.

Hold ledningen unna knivene.

La aldri barn eller personer som ikke er kjent med disse instruksene få lov til å bruke maskinen. Nasjonale forskrifter innskrenker eventuelt brukerens alder. Oppbevar maskinen utilgjengelig for barn når den ikke er i bruk.
▶ Denne maskinen er ikke beregnet til å brukes av personer (inklusive barn) med innskrenke-de fysiske, sensoriske eller intellektuelle ev-ner eller manglende erfaring og/eller manglende kunnskaper, hvis de ikke er under oppsyn eller får instrukser om bruken av en person som er ansvarlig for deres sikkerhet. Barn må være under oppsyn for å forhindre at de leker med maskinen.

- Klipp aldri plenen när det oppholder seg personer, særskilt barn eller husdyr, like i nærheten.

▶ Brukeren er ansvarlig for uhell eller skader på andre mennesker eller deres eiendom.

Ikke bruk maskinen barbent eller med åpne sandaler. Bruk alltid solide sko og lange bukser.

▶ Undersøk flaten som skal bearbeides nøye og fjern steiner, stokker, tråder eller andre fremmedlegemer.

Før bruk må du alltid sjekke om knivene, knivskruene og klippekomponenten er slitt eller skadet. Skift slitte eller skadede kniver og knivskruer alltid ut som komplett sett, slik at det ikke oppstår en ubalanse.

▶ Bruk maskinen helst ikke i vått gress.

▶ Du må alltid gå rolig, aldri løpe.

▶ Bruk aldri maskinen med defekte beskyttelsesinnretninger, deksler eller uten sikkerhetsinnretninger, som f. eks. avbøyervern og/eller gressoppsamlerkurv.

Det kan være farlig å arbeide i skråninger:
- Klipp ikke spesielt bratte skråninger.
- På skrå flater eller vått gress må du passe på å stå stødig.
- På skrå flater må du klippe på tvers og ikke opp- og nedover.
- Vær svært forsiktig når du skifter retning i skråninger.

▶ Vær spesielt forsiktig når du går bakover eller trekker maskinen.
▶ Skyv maskinen alltid fremover når du klipper gressplenen og trekk den aldri mot kroppen.
▶ Knivene må stå stille når du vipper maskinen til transport, når du går over flater uten gress og når du transporterer maskinen til og fra området som skal klippes.

Ikke vipp maskinen når motoren startes, unntatt hvis dette er nødvendig til starting i høyt gress. I dette tilfellet må siden som peker bort fra brukeren ikke løftes lenger opp med håndtaket enn nødvendig. Pass på at hendene dine holder i grepet når du slipper maskinen ned igjen.

Slå maskinen på som beskrevet i driftsin-struksen, og pass på at føttene dine er godt unna de roterende delene.

▶ Sørg for at hender og føtter ikke kommer i nærheten av eller under roterende deler.

▶ Du må aldri løfte eller bære maskinen mens motoren går.

Løsning av skillebryteren:

• alltid när du går bort fra maskinen,
• før blokkeringer fjernes,
• når du sjekker, rengjør eller arbeider på maskinen,
• etter kollisjon med et fremmedlegeme. Sjekk straks om maskinen er skadet og la den om nødvendig repareres,
• hvis maskinen begynner å vibrere uvanlig sterkt (må straks sjekkes).

Vedlikehold

▶ Sørg for at alle mutre, bolter og skruer sitter godt fast, slik at maskinen befinner seg i en sikker arbeidstilstand.
- Kontroller gressoppsamlerkurvens tilstand og slitasje med jevne mellomrom.
▶ Sjekk maskinen og skift for sikkerhets skyld ut slitte eller skadede deler.
▶ Bruk kun kniver som er beregnet til denne maskinen.
▶ Pass på at deler som skal skiftes ut er fra Bosch.
▶ Bruk alltid arbeidshansker når du håndterer eller arbeider i nærheten av de skarpe knivene.

Regler for optimal bruk av oppladbare batterier

▶ Sørg for at maskinen er slått av før du setter batteriet inn. Hvis du setter batteriet inn i en maskin som er slått på, kan dette medføre uhell.
▶ Hold ladeapparatet unna regn eller fuktighet. Dersom det kommer vann i et ladeapparat, øker risikoen for elektriske støt.
Lad batteriet kun opp i ladeapparater som er anbefalt av produsenten. Det oppstår brannfare hvis et ladeapparat som er egnet til en bestemt type batterier, brukes med andre batterier.
Ikke lad opp oppladbare batterier fra andre produsenter. Ladeapparatet er kun egnet til opplading av Bosch li-ion-batterier med spenninger som angitt i Tekniske data. Ellers er det fare for brann og eksplosjoner.
▶ Hold ladeapparatet rent. Smuss fører til fare for elektriske støt.
Før hver bruk må du kontrollere ladeapparatet, ledningen og støpselet. Ikke bruk ladeapparatet hvis du registrerer skader. Du må ikke åpne ladeapparatet selv og la det alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler.
Skadet ladeapparat, ledning og støpsel øker risikoen for elektriske støt.

Ikke bruk ladeapparatet på lett brennbar undergrunn (f. eks. papir, tekstiler etc.) eller i brennbare omgivelser. Ladeapparatet oppvarmes under oppladingen og det er derfor fare for brann.
▶ Bruk derfor kun riktig type batterier for maskinene. Bruk av andre batterier kan medføre skader og brannfare.
▶ Hold batteriet som ikke er i bruk unna binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander, som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.
▶ Ved gal bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke en lege. Batterivæske som renner ut kan føre til irritasjoner på huden eller forbrenninger.
▶ Batteriet må ikke åpnes. Det er fare for kortslutning.
▶ Beskytt batteriet mot varme, f. eks. også mot permanent solinnvirkning, og ild. Det er fare for eksplosjoner.
▶ Batteriet må ikke kortsluttes. Det er fare for eksplosjoner.
▶ Ved skader og usakkyndig bruk av batteriet kan det slippe ut damp. Tilfør frisk luft og gå til lege hvis det oppstår helseproblemer. Dampene kan irritere åndedrettsorganene.
▶ Beskytt batteriet mot fuktighet og vann.
▶ Batteriet må kun lagres i et temperaturområde på 0 °C til 45 °C. Ikke la batteriet f.eks. ligge i bilen om sommeren.
▶ Rengjør ventilasjonssprekkene på batteriet regelmessig med en myk, ren og tørr pensel.

Funksjonsbeskrivelse

Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Formålsmessig bruk

Maskinen er beregnet til å klippe gressplener på private områder.

Leveranseomfang

Ta maskinen forsiktig ut av emballasjen og kontroller om de nedenstående delene er komplett:

• Gressklipper med bøylehåndtak
• 1 Bøylehåndtak-underdel
• 2 skruer
• 2 vingemutre
• 2 plateskruer
• 2 gressoppsamlerkurv-halvdeler (Rotak 34/37 LI)
• 3 gressoppsamlerkurv-halvdeler (Rotak 43 LI)
• 2 kabelklips
• Ladeapparat
• Skillebryter
• Batteri/batterier*
• Bruksanvisning

\* produktspesifikk

Maskinen veier i fullstendig montert tilstand ca. 12,8–13,8 kg. Ved behov må du sørge for hjelp til å løfte maskinen ut av emballasjen.

Pass på de skarpe knivene når du tar maskinen ut av emballasjen eller bærer den bort til gressplenen.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for bildet av maskinen på illustrasjonssiden.

1 Koplingsspak
2 Sikkerhetsknapp
3 Bøylehåndtak-overdel
4 Gressoppsamler
5 Avbøyervern
6 Bøylehåndtak-underdel
7 Batterideksel
8 Batteri
9 Ventilasjonsspalter
10 Hjul

11 Gressrake
12 Spak for klippehøyde
13 Tast for ladetilstandsindikator
14 Batteri-ladetilstandsindikator
15 Indikator for temperaturovervåking
16 Ladesjakt
17 Ladeapparat
18 Rød LED-anvisning på ladeapparatet
19 Grønn LED-anvisning på ladeapparatet
20 Strømstøpsel **
21 Serienummer

** nasjonalt

Støy-/vibrasjonsinformasjon

Rotak 34/37 LI

Måleverdier funnet iht. 2000/14/EF (1,60 m høyde, 1,0 m avstand) og EN ISO 5349.

Maskinens typiske A-bedømte støynivå er: Lydtrykknivå 81 dB(A); garantert lydeffektnivå lavere enn 90 dB(A). Usikkerhet K =0.74 dB.

Den typiske hånd-arm-vibrasjonen er lavere enn 2,5 m/s ^4 .

Rotak 43 LI

Måleverdier funnet iht. 2000/14/EF (1,60 m høyde, 1,0 m avstand) og EN ISO 5349.

Maskinens typiske A-bedømte støynivå er: Lydtrykknivå 81 dB(A); garantert lydeffektnivå lavere enn 91 dB(A). Usikkerhet K =0.74 dB.

Den typiske hånd-arm-vibrasjonen er lavere enn 2,5 m/s ^4 .

Samsvarserklæring CE

Rotak 34/37 LI

Vi erklærer som eneansvarlig at produktet som beskrives under «Tekniske data» stemmer overens med følgende standarder eller standardiserte dokumenter: EN 60335, EN 50338 (batteriverktøy) og EN 60335 (batteriladeapparat) jf. bestemmelsene i direktivene 2006/95/EF, 2004/108/EF, 98/37/EF (frem til 28.12.2009), 2006/42/EF (fra 29.12.2009), 2000/14/EF. 2000/14/EF: Målt lydeffektnivå 90 dB(A) Samsvarsbedømmelsesmetode jf. vedlegg VI.

Rotak 43 LI

Vi erklærer som eneansvarlig at produktet som beskrives under «Tekniske data» stemmer overens med følgende standarder eller standardiserte dokumenter: EN 60335, EN 50338 (batteriverktøy) og EN 60335 (batteriladeapparat) jf. bestemmelsene i direktivene 2006/95/EF, 2004/108/EF, 98/37/EF (frem til 28.12.2009), 2006/42/EF (fra 29.12.2009), 2000/14/EF. 2000/14/EF: Målt lydeffektnivå 90 dB(A) Samsvarsbedømmelsesmetode jf. vedlegg VI.

Angitt instans:

SRL, Sudbury, England, Nr. 1088

Tekniske underlag hos:

For din egen sikkerhet

▶ OBS! Før vedlikeholds- eller rengjøringsarbeid utføres må maskinen slås av, skillebryteren løsnes og batteriet fjernes. Det samme gjelder hvis strømledningen er skadet, kuttet eller oppviklet.
▶ Etter at maskinen er slått av, fortsetter knivene å rotere i noen få sekunder.
▶ Vær forsiktig – ikke ta på den roterende kniven.

Lad opp batteriet

Ta hensyn til strømspenningen: Spenningen til strømkilden må stemme overens med angivelsene på apparatets typeskilt. Maskiner som er merket med 230 V kan også brukes med 220 V/240 V.

Bruk kun det medleverte ladeapparatet. Kun dette ladeapparatet er tilpasset til Li-lon-batteriet som er innebygget i maskinen.

Batteriet er utstyrt med en temperaturovervåking som kun muliggjør en opplading i temperaturområdet mellom 0 °C og 45 °C. Slik oppnås en lang levetid for batteriet.

Merk: Batteriet leveres delvis oppladet. For å sikre full effekt fra batteriet, må du lade det fullstendig opp i ladeapparatet før førstegangs bruk.

Litium-ion-batteriet kan lades opp til enhver tid uten at levetiden forkortes. Det skader ikke batteriet å avbryte oppladingen.

Li-ion-batteriet er beskyttet mot total utlading ved bruk i maskinen. Ved utladet batteri koples maskinen av med en beskyttelseskopling og kan ikke lenger brukes.

- Trykk etter automatisk utkobling av maskinen ikke videre på på/-av-bryteren. Batteri-et kan ta skade.

Opplading

Oppladingen begynner med en gang nettstøpselet til ladeapparatet settes inn i stikkontakten og batteriet 8 settes inn i ladesjakten 16.

Med den intelligente oppladingsmetoden registreres batteriets oppladingstilstand automatisk og lades opp med optimal oppladingsstrøm avhengig av batteri-temperatur og -spenning.

Slik skånes batteriet og er alltid fullt oppladet ved oppbevaring i ladeapparatet.

Meldingenes betydning

Overvåkingen av oppladingen signaliseres med LED-indikatorene 18 hhv. 19:

Hurtigopplading

Hurtigoppladingen signaliseres med blinking i den grønne LED-indikatoren 19.

I løpet av oppladingen begynner de tre grønne LED'ene å lyse etter hverandre og slokner igjen ett øyeblikk. Batteriet er fullt oppladet når de tre grønne LED'ene lyser kontinuerlig. Ca. 5 minutter etter at batteriet er helt oppladet, slokner de tre grønne LED'ene igjen.

Merk: Hurtigoppladingen er kun mulig hvis temperaturen på batteriet er i godkjent ladetemperaturområde, se avsnitt «Tekniske data».

Oppladet batteri

Konstant lys i den grønne LED-indikatoren 19 signaliserer at batteriet er helt oppladet.

I tillegg kommer et lydsignal i ca. 2 sekunder, som akustisk signaliserer den fullstendige oppladingen av batteriet.

Batteriet kan deretter tas ut til omgående bruk.

Uten innsatt batteri signaliserer konstant lys i den grønne LED-indikatoren 19 at støpselet er satt inn i stikkontakten og at ladeapparatet er driftsklart.

Batteri-temperatur under 0 °C eller over 45 °C

Det konstante lyset i den røde LED-indikatoren 18 signaliserer at temperaturen til batteriet er utenfor hurtigoppladingstem-

peraturområdet på 0 °C – 45 °C. Så snart det tillatte temperaturområdet er nädd, kobler lade-apparatet automatisk om til hurtigopplading.

Når batteriets temperatur er utenfor det godkjente ladetemperaturområdet lyser den røde LED'en til batteriet når batteriet settes inn i ladeapparatet.

Ingen opplading mulig

Hvis det finnes en annen for- styrrelse av oppladingen, signa- liseres dette med blinking i den røde LED-indikatoren 18.

Oppladingen kan ikke starte og det er ikke mulig å lade opp batteriet (se «Feilsøking»).

Informasjoner om opplading

Ved kontinuerlige oppladingssykluser hhv. opp-ladingssykluser som følger rett etter hverandre uten avbrudd kan ladeapparatet bli varmt. Dette er ikke farlig og er ikke tegn på en teknisk defekt.

Viftestyringen som er integrert i ladeapparatet overvåker temperaturen til innsatt batteri. Hvis batteritemperaturen ligger over 30 °C, avkjøles batteriet av en ventilator til optimal ladetemperatur. Den innkoblede ventilatoren lager ventilasjonslyder.

▶ Bruk batteriet og/eller skillebryteren først når maskinen er satt helt sammen.
Når du slår øvre/nedre håndtak ut eller sammen må du passe på at strømkabelen ikke klemmes fast. Ikke la håndtaket falle.

Montering av bøylehåndtaket A

① ② Sett bøylehåndtak-underdelen 6 inn i de passende hullene og sikre den med plateskruene.
Merk: Bøylehåndtak-overdelen 3 kan justeres i høyden. Monter bøylehåndtaket i posisjon I eller II.
③ Fest bøylehåndtak-overdelen 3 med skruene og vingemutrene 22 på nedre stang 6.

Innsetting av batteriet B

① ② Trekk spaken for batteridekselet 23 oppover og løft batteridekselet 7 opp.
③ Sett batteriet 8 inn, slik at det hørbart smekker i lås (klikk).
④ Før skillebryteren 24 inn som vist på bildet. Forviss deg om at den er korrekt plassert.
⑥ Hvis gressklipperen ikke brukes straks, setter du skillebryteren 24 som vist i parkeringsposisjon. Steng batteridekselet 7.

Fjerning av batteriet

Trekk spaken for batteridekselet 23 oppover og løft batteridekselet 7 opp.

Løsne skillebryteren 24 og sett den i parkeringsposisjon.

Trekk spaken for batteridekselet 23 oppover. Ta ut batteriet 8.

Sammensetting av gressoppsamler-kurven Rotak 34/37 LI C

Sett overdelen på gressoppsamlerkurven sammen med underdelen ved at laskene smekker i lås langs kanten. Begynn bak og arbeid deg fremover.

Rotak 43 LI D

① Sett begge halvdelene til gressoppsamlerkurven sammen ved at laskene smekker i lås langs kanten. Begynn bak og arbeid deg fremover.
② Sett begge halvdelene på gressoppsamlerkurven sammen.

Innsetting/fjerning av gressoppsamlerkurven E

Løft avbøyervernet 5 opp og hold det i denne stillingen til innsetting eller fjerning av gress- oppsamlerkurven 4.

Hvis det ikke skal samles opp gress, kan gressklipperen brukes uten innhengt gressoppsamlerkurv 4. Men avbøyervernet 5 må da slås ned.

Innstilling av klippehøyde F

Før innstillingen av klippehøyden må du stanse gressklipperen, slippe koplingsspaken og vente til motoren står stille. Knivene fortsetter å rotere etter at motoren er slått av og kan forårsake skader.
▶ Vær forsiktig – ikke ta på den roterende kniven.

Til årets første gressklipping bør du innstille en høy klippehøyde.

Gressklipperen kan innstilles på 7 klippehøyder mellom 35 mm og 70 mm.

Trykk da spaken for klippehøyden 12 innover og beveg denne fremover eller bakover mens du trykker gressklipperen ned eller løfter den opp, for å innstille ønsket klippehøyde.

Ved å fjerne dekselet 25 som vist på bildet, kan klippehøyden til gressklipperen reduseres til 20 mm.

▶ Ved en klippehøyde på 20 – 30 mm forkortes batteriets levetid.

Bruk

Igangsetting

▶ Etter at maskinen er slått av, fortsetter knivene å rotere i noen få sekunder. Vent til motoren og knivene står stille før du slår maskinen på igjen.
- Ikke slå av og på igjen straks.

Merk: For å forenkle starten trykker du håndtaksbøylen ned, slik at forhjulene løftes.

Før skillebryteren 24 inn igjen.

Innkopling G

① Trykk på sikkerhetsknappen 2 og hold den trykt inne.
② Trekk koplingsspaken 1 mot håndtaksbøylen.
Slipp sikkerhetsknappen 2.

Merk: Motoren starter etter trykking på kop-lingsspaken 1 med en liten tidsforsinkelse.

Utkopling

Slipp koplingsspaken 1.

Hvis gressklipperen ikke brukes straks, setter du skillebryteren 24 som vist i parkeringsposisjon.

Maskinen er utstyrt med en motorbremse. Denne beskyttelsesinnretningen bremser kniven i løpet av få sekunder.

Klipping H

Beskytt batteriet mot varme, som for eksempel ekstrem solstråling og ild. Maskinen arbeider ikke under 0 °C eller over 45 °C!

Gressraken 11 muliggjør klipping langs kanter nær vegger og hjørner. Pass på at du ikke berører gjenstander når du klipper i nærheten av kanter med gressraken 11.

Arbeidshenvisninger

Batteri-ladetilstandsindikator (se hovedbildet)

Batteriet 8 er utstyrt med en ladetilstandsindikator 14 som anviser batteriets ladetilstand. Ladetilstandsindikatoren 14 består av 3 grønne LED'er.

Trykk på tasten for ladetilstandsindikatoren 13, for å aktivere ladetilstandsindikatoren 14. Etter ca. 5 sekunder slokner ladetilstandsindikatoren automatisk.

Hvis det ikke lyser en LED etter trykking av tas- ten 13 er batteriet defekt og må skiftes ut.

Av sikkerhetsgrunner må ladetilstanden kun sjekkes när maskinen står stille.

I løpet av oppladingen begynner de tre grønne LED'ene å lyse etter hverandre og slokner igjen ett øyeblikk. Batteriet er fullt oppladet når de tre grønne LED'ene lyser kontinuerlig. Ca. 5 minutter etter at batteriet er helt oppladet, slokner de tre grønne LED'ene igjen.

Indikator for temperaturovervåking (se hovedbildet)

Den røde LED'en på indikatoren for temperatuovervåking 15 signaliserer at batteriet eller elektronikken til maskinen (ved innsatt batteri) ikke er i optimalt temperaturområde. I dette tilfellet arbeider maskinen ikke eller ikke med full effekt.

Temperaturovervåking av batteriet

Den røde LED'en 15 blinker når tasten 13 eller på/-av-bryteren 1 trykkes (ved innsatt batteri): Batteriet er utenfor driftstemperaturområdet på -10 °C opp til +60 °C.

Ved en temperatur på over 70 °C kopler batteriet ut til det er i godkjent driftstemperaturområde igjen.

Temperaturovervåking av elektronikken til maskinen

Den røde LEDen 15 lyser ved trykking på på-/av-bryteren 1 kontinuerlig: Temperaturen på elektronikken til maskinen er mindre enn 5 °C eller mer enn 75 °C.

Ved en temperatur på over 90 °C kopler elektronikken til maskinen ut, til dette er i godkjent driftstemperaturområde igjen.

Klippeytelse (batteriets levetid)

Klippeytelsen (batteriets levetid) er avhengig av gressets egenskaper, f. eks. gressets tetthet, fuktighet, gressets lengde og klippehøyde.

Hyppig inn- og utkopling av maskinen i løpet av klippingen reduserer også klippeytelsen (batteriets levetid).

Til optimering av klippeytelsen (batteriets leve-tid) anbefales det å klippe oftere, øke klippehøy-den og gå i passende tempo.

Eksempelet nedenfor viser sammenhengen mellom klippehøyde og klippeytelse i henhold til batteriets opplading.

Klippeforhold
Svært tynt, tørt gress	Tynt, tørt gress	Normalt, tett gress
Klippeytelse (Rotak 34 LI)
opp til 300 m^2	opp til 150 m^2	opp til 100 m^2
Klippeytelse (Rotak 37 LI)
opp til 300 m^2	opp til 150 m^2	opp til 100 m^2
Klippeytelse (Rotak 43 LI)
opp til 300 m^2	opp til 150 m^2	opp til 100 m^2

Til øking av levetiden kan det kjøpes et ekstra batteri hos en autorisert kundeservice for Bosch hageapparater.

Feilsøking

▶ OBS! Før feilsøkingen påbegynnes må maskinen slås av og skillebryteren løsnes.

Symptomer	Mulig årsak	Utbedring
Maskinen går ikke	Tetting mulig	Sjekk maskinens underside og frigjør eventuelt (bruk alltid arbeidshansker)
	Batteriet er ikke fullstendig oppladet	Opplading av batteriet
	Batteriet er ikke satt (riktig) inn	Innsetting av batteriet
	Sikring i skillebryteren defekt/smeltet	Ta kontakt med kundeservice
	For høyt gress	Innstill en større klippehøyde og vipp maskinen for å redusere startbelastningen
	Motorvernet er utløst	La motoren avkjøle og innstill større klippehøyder
	For kaldt/varmt batteri	Varm opp/avkjøl batteriet
	Skillebryteren er ikke satt riktig/ikke komplett inn	Sett den riktig inn
	Motoren starter etter trykking på koplingsspaken med en litentidsforsinkelse	Trykk på koplingsspaken i ca. 1-3 s for å starte motoren
Motoren starter og stanser deretter igjen	Batteriet er ikke fullstendig oppladet	Opplading av batteriet
	Skillebryteren er ikke satt riktig/ikke komplett inn	Sett den riktig inn
	Batteriet er ikke satt (riktig) inn	Innsetting av batteriet
	For kaldt/varmt batteri	Varm opp/avkjøl batteriet Innstill en høyere klippehøyde
Maskinen går rykkvis	Interne kabelforbindelser i maskinen er defekt	Ta kontakt med kundeservice
	Motorvernet er utløst	La motoren avkjøle og innstill større klippehøyder
Maskinen etterlater et uregel-messig klippebilde og/eller motoren går tungt	For liten klippehøyde	Innstill en høyere klippehøyde (se «Innstilling av klippehøyde»)
	Kniven er butt	Utskifting av kniven (se «Vedlikehold av kniven»)
	Tetting mulig	Sjekk maskinens underside og frigjør eventuelt (bruk alltid arbeidshansker)
	Kniven er galt montert	Monter kniven riktig (se «Vedlikehold av kniven»)
Klippeytelsen (batteriets leve-tid) er ikke tilstrekkelig	For liten klippehøyde	Innstill en større klippehøyde og gå langsommere
	For høyt gress	Innstill en større klippehøyde og gå langsommere
	For vått eller fuktig gress	Vent til gresset er tørt og gå langsommere
	For tett gress	Innstill større klippehøyder, gå langsommere og klipp oftere
	Et ekstra batteri kan kjøpes hos en autorisert kundeservice for Bosch hageapparater	Ta kontakt med kundeservice
Etter innkopling av maskinen dreier kniven seg ikke	Knivene blokkeres av gress	Slå av maskinenFjern tettingen (bruk alltid arbeidshansker)
	Løs knivmutter/-skrue	Trekk fast knivmutter/-skrue
Sterke vibrasjoner/lyder	Løs knivmutter/-skrue	Trekk fast knivmutter/-skrue
	Skadet kniv	Utskifting av kniven
Ingen opplading mulig	Batterikontaktene er tilsmusset	Rengjør batterikontaktene; f.eks. ved hyppig innsetting og fjerning av batteriet, skift even-tuelt ut batteriet
	Batteriet er defekt, fordi det foreligger et effektbrudd inne i batteriet (enkeltceller)	Skift ut batteriet
LED-indikatorene 18 hhv. 19 ly-ser ikke etter at støpselet er satt inn i stikkontakten	Strømstøpselet til ladeappara-tet er ikke satt (riktig) inn	Sett strømstøpselet (helt) inn i stikkontakten
	Stikkontakt, strømledning eller ladeapparat er defekt	Kontroller nettspenningen og få ladeapparatet kontrollert av et autorisert serviceverksted for Bosch-elektroverktøy

Service og vedlikehold

Vedlikehold og rengjøring

▶ OBS! Før vedlikeholds- eller rengjøringsarbeid utføres må maskinen slås av, skillebryteren løsnes, batteriet og gressoppsamlerkurven fjernes.
▶ Bruk alltid arbeidshansker när du håndterer eller arbeider i nærheten av de skarpe knivene.

Merk: Utfør følgende vedlikeholdsarbeid med jevne mellomrom, slik at du oppnår en pålitelig og lang bruk av maskinen.

Maskinen må kontrolleres med jevne mellomrom med hensyn til åpenlyse feil, slik som løse eller skadede kniver, løse forbindelser og slitte eller skadede deler.

Sjekk at deksler og beskyttelsesinnretninger ikke er skadet og er plassert riktig. Utfør eventuelle nødvendige vedlikeholds- eller reparasjonsarbeider før bruk.

Hvis maskinen til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, må reparasjonen utføres av et autorisert serviceverksted for Bosch-hageutstyr.

Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på maskinens typeskilt.

Vedlikehold av kniven

▶ OBS! Før vedlikeholds- eller rengjøringsarbeid utføres må maskinen slås av, skillebryteren løsnes, batteriet og gressoppsamlerkurven fjernes.
▶ Bruk alltid arbeidshansker när du håndterer eller arbeider i nærheten av de skarpe knivene.

Legg maskinen på høyre side for å kontrollere kniven. Skift ut en butt eller skadet kniv.

Til utskifting av kniven gjør du følgende:

Sett en skrutrekker (medleveres ikke) inn i hul- let 26, for å blokkere driften. Hold kniven 30 fast – bruk hagehansker (ikke medlevert) – og fjern knivskruen 29, knivskiven 28 og kniven 30 ved hjelp av en skrutrekker (ikke medlevert).

Pass på at skrutrekkeren ble fjernet før maskinen startes igjen.

▶ OBS! Før vedlikeholds- eller rengjøringsarbeid utføres må maskinen slås av, skillebryteren løsnes, batteriet og gressoppsamlerkurven fjernes.
▶ Bruk alltid arbeidshansker när du håndterer eller arbeider i nærheten av de skarpe knivene.

For å sikre en optimal bruk av batteriet, må du ta hensyn til følgende informasjoner og tiltak:

• Beskytt batteriet mot fuktighet og vann.
• Batteriet må kun lagres i et temperaturområde på 0 °C til 45 °C. Ikke la batteriet f.eks. ligge i bilen om sommeren.
• Ikke la batteriet stå i maskinen ved direkte sol.
• Den optimale temperaturen til oppbevaring av batteriet er 5 °C.
• Rengjør ventilasjonssprekkene på batteriet regelmessig med en myk, ren og tørr pensel.

Etter arbeid/oppbevaring

Maskinens utvendige deler må rengjøres grundig med en myk børste og en klut. Ikke bruk vann og løse- eller polermidler. Fjern alle gressrester og partikler, særlig fra ventilasjonsåpningene 9.

Legg maskinen på siden og rengjør området rundt knivene. Sammenpresset gress fjernes med en tre- eller plastbit.

▶ Bruk alltid arbeidshansker när du håndterer eller arbeider i nærheten av de skarpe knivene.

Oppbevar maskinen på et tørt sted. Ikke sett andre gjenstander på maskinen. For å spare plass må håndtaket slås helt sammen.

▶ Når du slår øvre/nedre håndtak ut eller sammen må du passe på at strømkabelen ikke klemmes fast. Ikke la håndtaket falle.

Til oppbevaring av maskinen tas gressoppsamleren av.

Tilbehør

Kniv

Rotak 34 LI.... F 016 800 288

Rotak 37 LI.... F 016 800 277

Rotak 43 LI.... F 016 800 278

Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Deltegninger og informasjoner om reservedeler finner du også under:

www.bosch-pt.com

Bosch-kundeservice er gjerne til hjelp ved spørsmål om kjøp, bruk og innstilling av produkter og tilbehør.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel: + 47 (6487) 89 50

Faks: + 47 (6487) 89 55

Transport

Batteriet er testet jf. UN-håndbok

ST/SG/AC.10/11/Rev.3 del III, underavsnitt

38.3. Det har en virksom beskyttelse mot indre overtrykk og kortslutning samt innretninger til forhindring av brudd etter vold og farlig tilbakestrøm.

Litiumekvivalent-mengden som finnes i batteriet er under vanlig grenseverdi. Derfor gjelder de nasjonale og internasjonale forskriftene for farlig gods verken for batteriet som enkelt del eller innsatt i elektroverktøyet. Men forskriftene for farlig gods kan være relevant ved transport av flere batterier. Det kan i dette tilfellet være nødvendig å overholde spesielle vilkår (f. eks. med emballasjen). Nærmere informasjoner får du i en engelsk informasjon under følgende internett-adresse: http://purchasing.bosch.com/en/start/Allgemeines/Download/index.htm.

Deponering

Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Kun for EU-land:

Ikke kast elektroverktøy i vanlig søppel!

Jf. det europeiske direktivet 2002/96/EF vedr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover må

gammelt elektroverktøy som ikke lenger kan brukes samles inn og leveres inn til en miljøvennlig resirkulering.

Batterier/oppladbare batterier:

Li-Ion Li

Li-ion:

Ta hensyn til informasjonene i avsnittet «Transport», side 150.

Ikke kast batterier i vanlig søppel, ild eller vann. Batterier skal samles inn, resirkuleres eller deponeres på en miljøvennlig måte.

Kun for EU-land:

Defekte eller oppbrukte batterier må resirkuleres iht. direktiv 91/157/E∅F.

Rett til endringer forbeholdes.

Turvallisuusohjeita
