LIETOŠANAS INSTRUKCIJA ROTAK 43 LI E ACCU, ROTAK43LI BOSCH
Iv Instrukcijas originālvalodā
It Originali instrukcija
Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Latviešu .... Lappuse 376

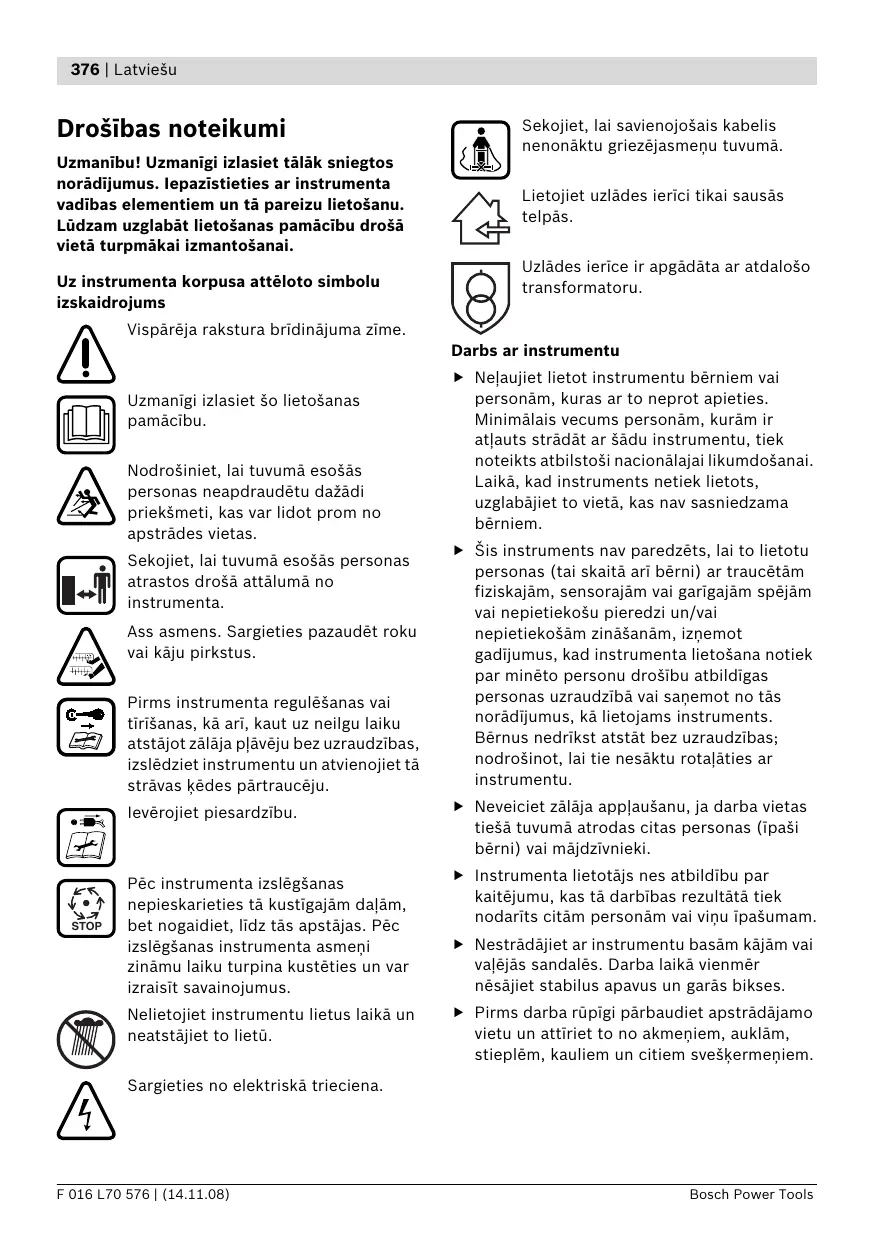

Uzmanību! Uzmanīgi izlasiet tālāk sniegtos norādijumus. lepazīstieties ar instrumenta vadības elementiem un tā pareizu lietošanu. Lūdzam uzglabāt lietošanas pamācību drošā vietā turpmākai izmantošanai.
Uz instrumenta korpusa attēloto simbolu izskaidrojums
Vispārēja rakstura brīdinājuma zīme.
Uzmanīgi izlasiet šo lietošanas pamācību.
Nodrošiniet, lai tuvumā esošās personas neapdraudētu dažādi priekšmeti, kas var lidot prom no apstrādes vietas.
Sekojiet, lai tuvumā esošās personas atrastos drošā attālumā no instrumenta.
Ass asmens. Sargieties pazaudēt roku vai kāju pirkstus.
Pirms instrumenta regulēšanas vai tīrīšanas, kā arī, kaut uz neilgu laiku atstājot zālāja plāvēju bez uzraudzības, izslēdziet instrumentu un atvienojiet tā strāvas kēdes pārtraucēju.
levērojiet piesardzību.
Pēc instrumenta izslēgšanas nepieskarieties tā kustīgajām daļām, bet nogaidiet, līdz tās apstājas. Pēc izslēgšanas instrumenta asmeņi zināmu laiku turpina kustēties un var izraisīt savainojumus.
Nelietojiet instrumentu lietus laikā un neatstājiet to lietū.
Sargieties no elektriskā trieciena.
Sekojiet, lai savienojošais kabelis nenonāktu griezējasmeņu tuvumā.
Lietojiet uzlādes ierīci tikai sausās telpās.
Uzlādes ierīce ir apgādāta ar atdalošo transformatoru.
Darbs ar instrumentu
▶ Neļaujiet lietot instrumentu bērniem vai personām, kuras ar to neprot apieties. Minimālais vecums personām, kurām ir atļauts strādāt ar šādu instrumentu, tiek noteikts atbilstoši nacionālajai likumdošanai. Laikā, kad instruments netiek lietots, uzglabājiet to vietā, kas nav sasniedzama bērniem.
▶ Šis instruments nav paredzēts, lai to lietotu personas (tai skaitā arī bērni) ar traucētām fiziskajām, sensorajām vai garīgajām spējām vai nepietiekošu pieredzi un/vai nepietiekošām zināšanām, izņemot gadījumus, kad instrumenta lietošana notiek par minēto personu drošību atbildīgas personas uzraudzībā vai saņemot no tās norādījumus, kā lietojams instruments. Bērnus nedrīkst atstāt bez uzraudzības; nodrošinot, lai tie nesāktu rotaļāties ar instrumentu.
▶ Neveiciet zālāja applaušanu, ja darba vietas tiešā tuvumā atrodas citas personas (īpaši bērni) vai mājdzīvnieki.
▶ Instrumenta lietotājs nes atbildību par kaitējumu, kas tā darbības rezultātā tiek nodarīts citām personām vai viņu īpašumam.
▶ Nestrādājiet ar instrumentu basām kājām vai vaļējās sandalēs. Darba laikā vienmēr nēsājiet stabilus apavus un garās bikses.
▶ Pirms darba rūpīgi pārbaudiet apstrādājamo vietu un attīriet to no akmeņiem, auklām, stieplēm, kauliem un citiem svešķermeņiem.
Ik reizi pirms darba pārbaudiet, vai instrumenta asmens, tā stiprinājuma skrūves un griezējmezgls nav nolietojies vai bojāts. Lai saglabātos griezējmezgla līdzsvarojums, nomainiet nolietoto vai bojāto asmeni un tā stiprinājuma skrūves tikai komplekta sastāvā.
▶ Veiciet applaušanu tikai diennakts gaišajā laikā vai labā mākslīgajā apgaismojumā.
▶ Ja iespējams, nelietojiet zālāja pļāvēju mitras zāles applaušanai.
Darba laikā vienmēr pārvietojieties mērenā gaitā, ejot vienmērīgiem soļiem.
▶ Nelietojiet instrumentu ar bojātām aizsargierīcēm vai pārsegiem vai arī bez aizsargierīcēm, piemēram, bez aizsargvāka un/vai bez zāles savācējtvertnes.
▶ Darbs nogāzēs var būt bīstams.
- Neapplaujiet stipri stāvas nogāzes.
- Apstrādājot nogāzes vai strādājot mitrā zālē, ieturiet drošu līdzsvaru.
- Vienmēr pārvietojiet zālāja plāvēju gar nogāzi, bet ne augšup vai lejup pa to.
- levērojiet īpašu piesardzību, mainot apstrādes virzienu slīpā vietā.
▶ Īpaši uzmanieties, ja darba gaitā nākas kāpties atpakal vai pārvietot instrumentu virzienā uz sevi.
Zālāja applaušanas laikā vienmēr pārvietojiet zālāja plāvēju uz priekšu, bet nekad virzienā uz sevi.
Ja instruments tiek pārvietots pa vietām bez zālāja pārklājuma, uz zālāja applaušanas vietu vai no tās, kā arī laikā, kad tas ir noliekts sānu virzienā, instrumenta asmenim jābūt nekustīgam.
Instrumenta palaišanas brīdī tam jāatrodas horizontālā stāvoklī, izņemot gadījumus, kad instruments nedaudz jānoliec, lai atvieglotu tā iedarbināšanu garā zālē. Šādās reizēs nolieciet instrumentu tikai par minimāli nepieciešamo leņķi, nospiežot lejup tā rokturi un paceļot augšup no sevis tālāko instrumenta daļu. Pirms instrumenta nolaišanas atpakaļ horizontālā stāvoklī novietojiet abas rokas uz tā roktura.
▶ leslēdziet instrumentu, kā norādīts tā lietošanas pamācībā, stāvot drošā attālumā no rotējošajām daļām.
▶ Nenovietojiet rokas vai kājas tuvu instrumenta rotējošajām daļām vai zem tām.
▶ Strādājot ar instrumentu, ieturiet drošu attālumu no atkritumu izmešanas zonas.
▶ Neceliet un nenesiet instrumentu, ja darbojas tā dzinējs.
Atvienojiet strāvas kēdes pārtraucēju:
- vienmēr, kad instruments tiek atstāts bez uzraudzības,
- atbrīvojot iestrēgušās daļas,
- pirms instrumenta pārbaudes, tīrīšanas vai citas darbības ar to,
- pēc instrumenta saduršanās ar kādu priekšmetu. Šādā gadījumā jāpārbauda, vai instrumentam nav radušies bojājumi un vajadzības gadījumā jāveic remonts,
- ja instruments sāk neparasti stipri vibrēt (šādā gadījumā pārbaude jāveic nekavējoties).
Apkalpošana
Pārbaudiet, vai visi instrumenta uzgriežni un skrūves ir stingri pieskrūvētas un tā tehniskais stāvoklis ir apmierinošs.
▶ Regulāri pārbaudiet zāles savācējtvertnes stāvokli un nolietošanās pakāpi.
▶ Lai panāktu augstu darba drošību, pārbaudiet instrumentu un nomainiet tā izdilušās vai bojātās daļas.
▶ Nomaiņai izmantojiet vienīgi piemērota tipa griezējasmeni, kas paredzēts šim instrumentam.
Nodrošiniet, lai nomaiņai tiktu izmantotas vienīgi originālās rezerves daļas, kas ražotas firmā Bosch.
Rīkojoties ar aso asmeni vai strādājot tā tuvumā, vienmēr uzvelciet dārznieka aizsargcimdus.
Pareiza apiešanās ar akumulatoru
▶ Pirms akumulatora ievietošanas instrumentā pārliecinieties, ka tas ir izslēgts. Mēginājums ievietot akumulatoru ieslēgtā instrumentā var beigties ar nelaimes gadījumu.
▶ Sargājiet uzlādes ierīci no lietus vai mitruma. Uzlādes ierīcē iekļūstot mitrumam, pieaug risks saņemt elektrisko triecienu.
Uzlādējiet akumulatorus vienīgi uzlādes ierīcē, ko šim nolūkam ir ieteikusi ražotājfirma. Uzlādes ierīce ir paredzēt tikai noteikta tipa akumulatoru uzlādei, un mēginājums to lietot cita tipa akumulatoru uzlādei var izraisīt aizdegšanos.
▶ Nelietojiet uzlādes ierīci citās firmās izgatavotu akumulatoru uzlādei. Uzlādes ierīce ir paredzēta vienīgi tādu Bosch litijajonu akumulatoru uzlādei, kuru spriegums atbilst ierīces tehniskajos parametros norādītajām vērtībām. Citāda rīcība var izraisīt aizdegšanos vai sprādzienu.
▶ Uzturiet uzlādes ierīci tīru. Ja uzlādes ierīce ir netīra, pieaug risks saņemt elektrisko triecienu.
Ik reizi pirms lietošanas pârbaudiet uzlâdes ierici, tâs elektrokabeli un kontaktspraudni. Nelietojiet uzlâdes ierici, ja tâ ir bojāta. Neatveriet uzlâdes ierici saviem spēkiem, bet nodrošiniet, lai tâs remontu veiktu kvalificëts speciālists, nomaiņai izmantojot originālās rezerves daļas. Ja ir bojāta uzlâdes ierīce, tâs elektrokabelis un kontaktspraudnis, pieaug risks saņemt elektrisko triecienu.
Uzlādes ierīcei darbojoties, nenovietojiet to uz ugunsnedroša paliktņa (piemēram, uz papīra, tekstilmateriāliem u.t.t.); nedarbiniet uzlādes ierīci ugunsnedrošos apstāklos. Uzlādes ierīces darbības laikā no tās izdalās siltums, palielinot aizdegšanās iespēju.
Lietojiet vienīgi akumulatorus, kas paredzēti šim instrumentam. Citu akumulatoru lietošana var būt par cēloni savainojumiem vai izraisīt aizdegšanos.
Ja akumulators netiek lietots, nepieļaujiet tā kontaktu saskaršanos ar papīra saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem nelieliem metāla priekšmetiem, kas varētu radīt īsslēgumu starp akumulatora kontaktiem. Īsslēgums starp akumulatora kontaktiem var būt par cēloni apdegumiem vai izraisīt aizdegšanos.
▶ Nepareizi lietojot akumulatoru, no tā var izplūst škīdrais elektrolīts. Nepieļaujiet elektrolīta nonākšanu saskarē ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk acīs, nekavējoties griezieties pie ārsta. No akumulatora izplūdušais elektrolīts var izsaukt ādas iekaisumu vai pat apdegumu.
▶ Neatveriet akumulatoru. Tas var būt par cēloni ësslēgumam.
▶ Sargājiet akumulatoru no karstuma, tai skaitā arī no ilgstošas saules staru iedar-bības un atrašanās uguns tuvumā. Augstas temperatūras iespaidā akumulators var sprāgt.
▶ Nepieļaujiet īsslēguma veidošanos starp akumulatora kontaktiem. Tas var izsaukt sprādzienu.
▶ Bojājuma vai nepareizas lietošanas rezultātā akumulators var izdalīt kaitīgus izgarojumus. Šādā gadījumā izvēdiniet telpu un, ja jūtaties slikti, griezieties pie ārsta. Izgarojumi var izraisīt elpošanas celu kairinājumu.
▶ Sargājiet akumulatoru no mitruma un ūdens.
Uzglabājiet akumulatoru tikai pie temperatūras no 0 °C līdz 45 °C. Vasarā neatstājiet akumulatoru vietās ar paaugstinātu temperatūru, piemēram, automašīnas salonā.
▶ Laiku pa laikam iztīriet akumulatora ventilācijas atvērumus ar mīkstu, tīru un sausu otu.
Funkciju apraksts
Rūpīgi izlasiet visus drošības noteikumus. Šeit sniegto drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.
Pielietojums
Šis instruments ir paredzēts piemājas zālāja applaušanai.
Piegādes komplekts
Uzmanīgi izsaiņojiet instrumentu un pārliecinieties, ka tā piegādes komplektā ietilpst šādas vienības:
- Zālāja plāvējs ar lokveida rokturi
- 1 lokveida roktura apakšējā daļa
- 2 skrūves
- 2 spārnuzgriežni
- 2 metālskrūves
- 2 savācējtvertnes daļas (Rotak 34/37 LI)
- 3 savācējtvertnes daļas (Rotak 43 LI)
- 2 kabela fiksatori
- uzlādes ierīce
- strāvas kēdes pārtraucējs
- akumulators(i)*
– lietošanas pamācība
\* atkaribā no izstrādājuma tipa
Ja komplektā trūkst kādas no sastāvdaļām vai kāda no tām ir bojāta, lūdzam griezties tirdzniecības vietā, kur iegādājāties instrumentu.
Pilnīgi samontēts instruments sver aptuveni 12,8–13,8 kg. Tāpēc to izsaiņojot, ieteicams pieaicināt palīgu.
Iznemot instrumentu no iesainojuma un pärnesot to uz apstrādes vietu, ievērojiet piesardzību, lai nepieskartos asajam asmenim.
Attēlotās sastāvdaļas
Attēloto sastāvdaļu numerācija atbilst numuriem instrumenta attēlā, kas sniegts grafiskajā lappusē.
1 leslēdzēja svira
2 Drošības poga
3 Lokveida roktura augšējā daļa
4 Zāles savācējtvertne
5 Aizsargvāks
6 Lokveida roktura apakšējā daļa
7 Akumulatora pärsegs
8 Akumulators
9 Ventilācijas atveres
10 Riteni
11 Zāles grābeklis
12 Svira applaušanas augstuma regulēšanai
13 Uzlādes pakāpes indikācijas taustiņš
14 Akumulatora uzlādes pakāpes indikators
15 Temperatūras kontroles indikators
16 Kontaktatvere
17 Uzlādes ierīce
18 Sarkans mirdzdiodes indikators uz uzlādes ierīces
19 Zaļš mirdzdiodes indikators uz uzlādes ierīces
20 Elektrotikla kontaktdakša**
21 Sērijas numurs
** tips ir atkarīgs no valsts, kurā tiek izmantots instruments
Šeit attėlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.
Tehniskie parametri
| Zālāja plāvējs | Rotak 34 LI | Rotak 37 LI | Rotak 43 LI | |
| Izstrādājuma numurs | 3 600 H81 ... | 3 600 H81 ... | 3 600 H81 ... | |
| Applaušanas platums | cm | 34 | 37 | 43 |
| Applaušanas augstums | mm | 20-70 | 20-70 | 20-70 |
| Zāles savācējtvertnes tilpums | l | 40 | 40 | 50 |
| Svars (maks.) | kg | 12,8 | 13,0 | 13,8 |
| Sērijas numurs | Skatīt sērijas numuru 21 uz instrumenta markējuma plāksnītes | |||
| Akumulators | litija - jonu | litija - jonu | litija - jonu | |
| Izstrādājuma numurs | 2 607 336 107 | 2 607 336 107 | 2 607 336 107 | |
| Nominālais spriegums | V | 36 | 36 | 36 |
| Uzlādes laiks (tukšam akumulatoram) | min. | 60 | 60 | 60 |
| Akumulatora elementu skaits | 20 | 20 | 20 | |
| Uzlādes ierīce | AL 3640 CV Professional | AL 3640 CV Professional | AL 3640 CV Professional | |
| Izstrādājuma numurs | 2 607 225 ... | 2 607 225 ... | 2 607 225 ... | |
| Nominālais spriegums | V | 36 | 36 | 36 |
| Uzlādes strāva | A | 4,0 | 4,0 | 4,0 |
| Pieļaujamais uzlādes temperatūras diapazons | °C | 0-45 | 0-45 | 0-45 |
| Svars atbilstoši EPTA-Procedure 01/2003 | kg | 1,0 | 1,0 | 1,0 |
| Elektroaizsardzības klase | ☐/II | ☐/II | ☐/II | |
Informācija par troksni un vibrāciju
Rotak 34/37 LI
Izmērītās parametru vērtības ir noteiktas atbilstoši direktīvai 2000/14/EK (1,60 m augstumā un 1 m attālumā) un standartam EN ISO 5349.
Pēc raksturlīknes A izsvērtā instrumenta radītā trokšņa parametri tipiskā gadījumā ir šādi: trokšņa spiediena līmenis ir 81 dB(A); garantētais trokšņa jaudas līmenis nepārsniedz 90 dB(A). Izkliede K=0.74 dB.
Vibrācija, kas iedarbojas uz strādājošās personas rokām, tipiskā gadījumā nepārsniedz 2,5 m/s².
Rotak 43 LI
Izmērītās parametru vērtības ir noteiktas atbilstoši direktīvai 2000/14/EK (1,60 m augstumā un 1 m attālumā) un standartam EN ISO 5349.
Pēc raksturlīknes A izsvērtā instrumenta raditā trokšņa parametri tipiskā gadījumā ir šādi: trokšņa spiediena līmenis ir 81 dB(A); garantētais trokšņa jaudas līmenis nepārsniedz 91 dB(A). Izkliede K=0.74 dB.
Vibrācija, kas iedarbojas uz strādājošās personas rokām, tipiskā gadījumā nepārsniedz 2,5 m/s².
Atbilstības deklarācija CE
Rotak 34/37 LI
Mēs ar pilnu atbildību paziņojam, ka sadaļā „Tehniskie parametri“ aprakstītais izstrādājums atbilst šādiem standartiem vai normatīvajiem dokumentiem: EN 50338 (akumulatora instruments) un EN 60335 (akumulatora uzlādes ierīce), kā arī direktīvām 2006/95/EK, 2004/108/EK, 98/37/EK (līdz 28.12.2009), 2006/42/EK (no 29.12.2009) un 2000/14/EK. 2000/14/EK: izmērītais trokšņa jaudas līmenis ir 90 dB(A). Atbilstība ir noteikta saskaņā ar pielikumu VI.
Rotak 43 LI
Mēs ar pilnu atbildību paziņojam, ka sadaļā„Tehniskie parametri“ aprakstītais izstrādājums atbilst šādiem standartiem vai normatīvajiem dokumentiem: EN 50338 (akumulatora instruments) un EN 60335 (akumulatora uzlādes ierīce), kā arī direktīvām 2006/95/EK, 2004/108/EK, 98/37/EK (līdz 28.12.2009), 2006/42/EK (no 29.12.2009) un 2000/14/EK. 2000/14/EK: izmērītais trokšņa jaudas līmenis ir 90 dB(A). Atbilstība ir noteikta saskaņā ar pielikumu VI.
Pārbaudes vieta:
SRL, Sudbury, England, Nr. 1088
Tehniskais pamatojums no:
Uzmanību! Pirms apkalpošanas vai tīrīšanas izslēdziet instrumentu, atvienojiet no tā strāvas kēdes pārtraucēju un izņemiet akumulatoru. Rīkojieties šādi ari tad, ja instrumenta elektrokabelis ir bojāts, pārgriezts vai samezglojies.
▶ Pēc instrumenta izslēgšanas tā asmens vēl dažas sekundes turpina griezties.
▶ levērojiet piesardzību – nepieskarieties rotējošajam griezējasmenim.
Akumulatora uzlāde
Pievadiet pareizu elektrotikla spriegumu!
Elektrobarošanas avota spriegumam jāatbilst vērtībai, kas norādīta uz uzlādes ierīces markejuma plāksnītes. Ierīces, kas paredzētas 230 V spriegumam, var darbināt arī no 220 V vai 240 Velektrotikla.
Lietojiet vienīgi kopā ar instrumentu piegādāto uzlādes ierīci. Tikai šī uzlādes ierīce ir paredzēta jūsu instrumentā izmantojamā litija – jonu akumulatora uzlādei.
Akumulators ir apgādāts ar NTC temperatūras kontroles ierīci, kas ľauj veikt uzlādi vienīgi tad, ja tā temperatūra atrodas robežās no 0 °C līdz 45 °C. Tas ľauj panākt lielu akumulatora kalpošanas laiku.
Piezime. Akumulators tiek piegādāts daļēji uzlādētā stāvoklī. Lai akumulators spētu nodrošināt pilnu jaudu, pirms elektroinstrumenta pirmās lietošanas pilnīgi uzlādējiet akumulatoru, pievienojot to uzlādes ierīcei.
Litija-jonu akumulatoru var uzlādēt jebkurā laikā, nebaidoties samazināt tā kalpošanas ilgumu. Akumulatoram nekaitē arī pārtraukums uzlādes procesā.
Izmantojot instrumentā litija -jonu akumulatoru, tas tiek aizsargāts pret dziļo izlādi. Ja akumulators ir stipri izlādēts, īpaša aizsargierīce automātiski izslēdz instrumentu, pārtraucot tā tālāku darbību.
▶ Pēc instrumenta automatiskās izslēgšanās nemēginiet to no jauna ieslēgt, nospiežot ieslēdzēju, Šāda rīcība var sabojāt akumulatoru.
Uzlāde
Akumulatora uzlāde sākas nekavējoties pēc tam, kad uzlādes ierīces kontaktdakša ir pievienota elektrotīkla kontaktligzdai un akumulators 8 ir ievietots kontaktatverē 16.
Ierīce nodrošina adaptīvu uzlādi, kuras gaitā tiek automātiski noteikti akumulatora parametri un atkarībā no akumulatora temperatūras un sprieguma tiek izvēlēta optimāla uzlādes strāva.
Tā tiek nodrošināta akumulatora uzlāde saudzējošā režīmā un, atstājot to pievienotu uzlādes ierīcei, akumulators tiek pastāvīgi uzturēts pilnīgi uzlādētā stāvoklī.
Indikācijas elementu nozīme
Uzlādes procesu var kontrolēt ar mirdzdiodes indikatoru 18 un 19 palīdzību.
Paātrinātā uzlāde
Paātrinātās uzlādes laikā mirgo zaļais mirdzdiodes indikators 19.
Akumulatora uzlādes laikā trīs zaļās mirdzdiodes secīgi uz īsu brīdi iedegas un tad izdziest. Ja akumulators ir pilnīgi uzlādēts, visas trīs zaļās mirdzdiodes deg pastāvīgi. Aptuveni 5 minūtes pēc akumulatora pilnīgas uzlādes trīs zaļās mirdzdiodes izdziest.
Piezime. Paātrinātā uzlāde ir iespējama vienīgi tad, ja akumulatora temperatūra atrodas pieļaujamajās uzlādes temperatūras robežās, kas norādītas sadalā „Tehniskie parametri“.
Akumulators ir uzlādēts
Ja pastāvīgi deg zaļais mirdzdiodes indikators 19, tas liecina, ka akumulators ir pilnīgi uzlādēts.
Bez tam aptuveni 2 sekundes ilgi skan tonālais signāls, liecinot, ka ir sasniegta akumulatora maksimālā uzlādes pakāpe.
Tūlīt pēc uzlādes beigām akumulatoru var izņemt no uzlādes ierīces un sākt tā lietošanu. Ja laikā, kad akumulators nav pievienots uzlādes ierīcei, pastāvīgi deg zaļais mirdzdiodes indikators 19, tas liecina, ka uzlādes ierīce ir pievienota elektrotīklam un gatava lietošanai.
Akumulatora temperatūra ir zemāka par 0°C vai augstāka par 45 °C
Ja pastāvīgi deg sarkanais mirdzdiodes indikators 18, tas liecina, ka akumulatora temperatūra ir ārpus
piełaujamā paātrinātās uzlādes temperatūras diapazona, kas ir 0 °C–45 °C . Akumulatora temperatūrai nonākot piełaujamo vērtību robežās, uzlādes ierīce automātiski pāriet paātrinātās uzlādes režīmā.
Ja akumulatora temperatūra atrodas ārpus pieļaujamo uzlādes temperatūras vērtību robežām, pēc akumulatora ievietošanas uzlādes ierīcē iedegas tā sarkanā mirdzdiode.
Uzläde nenotiek
Ja akumulatora uzlādes gaitā rodas kāda cita klūme, mirgo sarkanais mirdzdiodes indikators 18.
Šādā gadījumā uzlādes process nevar sākties, un akumulatora uzlāde nenotiek (skatīt sadalu „Kļūmju uzmeklēšana“).
leteikumi akumulatora uzlādei
llgstošas uzlādes laikā, piemēram, bez pārtraukuma uzlādējot vairākus akumulatorus, uzlādes ierīce var sakarst. Tas ir normāli un neliecina par tehnisku klūmi uzlādes ierīcē.
Ja manāmi samazinās elektroinstrumenta darba laiks starp akumulatora uzlādēm, tas rāda, ka akumulators ir nolietojies un to nepieciešams nomainīt.
Uzlādes ierīcē iebūvētā gaisa appūtes ierīce kontrolē tajā ievietotā akumulatora temperatūru. Ja akumulatora temperatūra pārsniedz 30°C, sāk darboties ventilators un atdzesē akumulatoru līdz optimālajai uzlādes temperatūrai. Ventilatora darbības laikā ir dzirdams troksnis, ko rada dzesējošā gaisa plūsma.
Ja ventilators nedarbojas, akumulatora temperatūra atrodas pieļaujamā uzlādes temperatūras diapazona robežās vai arī ventilatorā ir bojājums. Šādā gadījumā pieaug akumulatora uzlādes laiks.
Montāža
▶ levietojiet instrumentā akumulatoru un/vai strāvas kēdes pārtraucēju tikai pēc tam, kad tas ir pilnīgi samontēts.
▶ Atlokot vai salokot instrumenta rokturi, sekojiet, lai starp tā augšējo un apakšējo daļu netiktu iespiests elektrokabelis. Neļaujiet rokturim nekontrolēti krist.
Lokveida roktura montāža A
① ② levietojiet lokveida roktura apakšējo daļu 6 šim nolūkam paredzētajos atvērumos un nostipriniet ar metālskrūvju palīdzību.
Piezime. Lokveida roktura augšējās daļas 3 augstums ir regulējams. Nostipriniet lokveida rokturi stāvoklī I vai II.
③ Piestipriniet lokveida roktura augšējo daļu 3 ar bultskrūvēm un spārnuzgriežņiem 22 pie roktura apakšējās daļas 6.
Piezime. Izmantojot piegādes komplektā ietilpstošos fiksatorus, piestipriniet elektrokabeli instrumenta rokturim.
Pareizi pievienojiet akumulatoru B
① ② Pavelciet augšup akumulatora pârsega 23 sviru un paceliet akumulatora pârsegu 7.
③ levietojiet instrumentā akumulatoru 8 tā, lai tas fiksētos ar skaidri sadzirdamu klikški.
4 levietojiet instrumentā strāvas kēdes pārtraucēju 24, kā parādīts attēlā. Pārliecinieties, ka tas atrodas pareizā stāvoklī.
⑤ Ja zālāja plāvēju nav paredzēts nekavējoties lietot, ievietojiet strāvas kēdes pārtraucēju 24 darba pārtraukuma stāvoklī, kā parādīts attēlā.
Aizveriet akumulatora pārsegu 7.
Akumulatora iznemšana
Pavelciet augšup akumulatora pârsega sviru 23 un paceliet akumulatora pârsegu 7.
Atvienojiet strāvas kēdes pārtraucēju 24 un ievietojiet to darba pārtraukuma stāvoklī.
Pavelciet augšup akumulatora pârsega sviru 23. Iznemiet akumulatoru 8.
Zāles savācējtvertnes salikšana
Rotak 34/37 LI C
Novietojiet zâles savācējtvertnes augšējo daļu uz tvertnes apakšējās daļas un saspiediet abas daļas kopā, līdz to malas savienojas, savstarpēji fiksējoties. Sāciet savienošanu no aizmugures un tad pakāpeniski pārnesiet spiedienu uz priekšu.
Rotak 43 LI D
① Saspiediet kopā abas zāles savācējtvertnes apakšējās daļas puses un saspiediet tās kopā, līdz abu pušu malas savienojas, savstarpēji fiksējoties. Sāciet savienošanu no aizmugures un tad pakāpeniski pārnesiet spiedienu uz priekšu.
② Savienojiet kopā abas zāles savācējtvertnes puses.
Zāles savācējtvertnes nostiprināšana un noņemšana E
Paceliet aizsargvāku 5 un turiet to šādā stāvoklī laikā, kamēr tiek nostiprināta vai noņemta zāles savācējtvertne 4.
Ja nopļautās zāles savākšana nav nepieciešama, zālāja plāvēju var darbināt arī bez zāles savācējtvertnes 4. Taču šādā gadījumā aizsargvākam 5 jābūt noliektam lejup.
Applaušanas augstuma regulēšana F
▶ Pirms applaušanas augstuma regulēšanas atlaidiet ieslēdzēja sviru un nogaidiet, lidz apstājas instrumenta dzinējs. Pēc dzinēja izslēgšanas instrumenta asmens zināmu laiku turpina rotēt un var izraisīt savainojumus.
▶ levērojiet piesardzību – nepieskarieties rotējošajam griezējasmenim.
Veicot zālāja applaušanu pirmo reizi sezonā, ieteicams izvēlēties lielāku applaušanas augstumu.
Zālāja plāvējam iespējams iestādīt 7 applaušanas augstuma vērtības robežās no 35 mm līdz 70 mm.
Šim nolūkam pabīdiet uz iekšu applaušanas augstuma regulēšanas sviru 12 un pārvietojiet to uz priekšu vai atpakaļ, vienlaikus paceļot zālāja plāvēju augšup vai nospiežot lejup, līdz tiek sasniegts vēlamais applaušanas augstums.
Noņemot pārsegu 25, kā parādīts attēlā, zālāja applaušanas augstumu var samazināt par 20 mm.
- Izvēloties applaušanas augstumu 20 – 30 mm, samazinās akumulatora darbības laiks.
Lietošana
Uzsākot lietošanu
▶ Pēc instrumenta izslēgšanas tā asmens vēl dažas sekundes turpina griezties. Pirms instrumenta atkārtotas ieslēgšanas nogaidiet, nogaidiet, līdz tā dzinējs un asmens apstājas.
▶ Neieslēdziet instrumentu drīz pēc tā izslēgšanas.
Piezime. Lai atvieglotu instrumenta palaišanu, nospiediet lejup tā lokveida rokturi, paceļot no zemes priekšējos riteņus.
levietojiet instrumentā strāvas kēdes pārtraucēju 24.
leslēgšana G
① Nospiediet drošības pogu 2 un turiet to nospiestu.
② Nospiediet ieslēdzēja sviru 1, tuvinot to lokveida rokturim.
Atlaidiet drošības pogu 2.
Piezīme. Pēc ieslēdzēja sviras 1 nospiešanas dzinējs sāk darboties ar nelielu laika aizturi.
Izslēgšana
Atlaidiet ieslēdzēja sviru 1.
Ja zālāja plāvēju nav paredzēts nekavējoties lietot, ievietojiet strāvas kēdes pārtraucēju 24 darba pārtraukuma stāvoklī, kā parādīts attēlā.
Zālāja plāvējs ir aprīkots ar dzinēja bremzi. Šī aizsargierīce nodrošina asmens apstāšanos dažu sekunžu laikā pēc instrumenta izslēgšanas.
Applaušana H
Sargājiet akumulatoru no karstuma, piemēram, no stipras saules staru iedarbības, kā arī no uguns. Instruments nedarbojas pie temperatūras, kas ir zemāka par 0 °C vai augstāka par 45 °C!
▶ Neatstājiet akumulatoru instrumentā, ja tas ir pakļauts tiešai saules staru iedarbībai.
Veicot applaušanu īpaši smagos apstāklos, nepārslogojiet dzinēju.
Par dzinēja pārslodzi liecina tā griešanās ātruma samazināšanās, ko var kontrolēt ar dzirdi. Šādā gadījumā atlaidiet ieslēdzēja sviru 1 un palieliniet apspļaušanas augstumu. Pretējā gadījumā samazinās instrumenta veiktspēja (akumulatora darbības laiks) un/vai instruments vai tā akumulators var tikt bojāts.
Zāles grābeklis 11 atvieglo zālāja applaušanu sienu tuvumā un stūros. Applaujot zālāja malas ar zāles grābekla 11 palīdzību, uzmanieties, la instruments nesadurtos ar kādu škērsli.
Norādījumi darbam
Akumulatora uzlādes pakāpes indikators (skatīt instrumenta kopskatu)
Akumulators 8 ir apgādāts ar uzlādes pakāpes indikatoru 14, kas ľauj kontrolēt tā uzlādes pakāpi. Uzlādes pakāpes indikatoru 14 veido 3 zaļas mirdzdiodes.
Nospiediet uzlādes pakāpes indikatora taustiņu 13, lai aktivizētu uzlādes pakāpes indikatoru 14. Pēc aptuveni 5 sekundēm uzlādes pakāpes indikators automātiski izdziest.
Akumulatora uzlādes pakāpi var pārbaudīt arī tad, ja tas ir atvienots.
| Mirdzdiožu indikatori | Akumulatora uzlădes pakăpe |
| Pastāvīgi deg 3 zaļas mirdzdiodes | ≥ 2/3 |
| Pastāvīgi deg 2 zaļas mirdzdiodes | ≥ 1/3 |
| Pastāvīgi deg 1 zaļa mirdzdiode | ≤ 1/3 |
| Mirgo 1 zaļa mirdzdiode | Rezerve |
Ja pēc taustiņa 13 nospiešanas neiedegas neviena mirdzdiode, tas nozīmē, ka akumulators ir bojāts un to nepieciešams nomainīt.
Vadoties no drošības apsvērumiem, akumulatora uzlādes pakāpi var nolasīt tikai laikā, kad instruments nedarbojas.
Akumulatora uzlādes laikā trīs zaļās mirdzdiodes secīgi uz īsu brīdi iedegas un tad izdziest. Ja akumulators ir pilnīgi uzlādēts, visas trīs zaļās mirdzdiodes deg pastāvīgi. Aptuveni 5 minūtes pēc akumulatora pilnīgas uzlādes trīs zaļās mirdzdiodes izdziest.
Temperatūras kontroles indikators (skatīt instrumenta kopskatu)
Temperatūras kontroles indikatora 15 sarkanā mirdzdiode signalizē, ka akumulatora vai instrumenta elektroniskā mezgla (ja akumulators ir ievietots instrumentā) temperatūra ir ārpus optimālo vērtību robežām. Šādā gadījumā instruments nedarbojas vai darbojas ar nepilnu jaudu.
Akumulatora temperatūras kontrole
Ja temperatūras kontroles indikatora 15 sarkanā mirdzdiode mirgo pēc taustiņa 13 vai elektroinstrumenta ieslēdzēja 1 (ja akumulators ir ievietots elektroinstrumentā) nospiešanas, tas nozīmē, ka akumulatora temperatūra ir ārpus darba temperatūras diapazona, kas ir no –10 °C līdz +60 °C.
Ja akumulatora temperatūra pieaug virs 70 °C, tas izslēdzas līdz brīdim, kad temperatūra pazeminās, atgriežoties pieļaujamā darba temperatūras diapazona robežās.
Instrumenta elektroniskā mezgla temperatūras kontrole
Ja sarkanā mirdzdiode 15 iedegas, nospiežot ieslēdzēju 1, un deg pastāvīgi, tas nozīmē, ka instrumenta elektroniskā mezgla temperatūra ir mazāka par 5 °C vai ir lielāka par 75 °C.
Ja akumulatora temperatūra pieaug virs 90 °C, elektroniskais mezgls izslēdzas līdz brīdim, kad temperatūra pazeminās, atgriežoties pieļaujamā darba temperatūras diapazona robežās.
Instrumenta veiktspēja (akumulatora darbības ilgums)
Instrumenta veiktspēja (akumulatora darbības laiks) ir atkarīga no applaujamo zālaugu īpašībām, piemēram, no zālāja biezuma, mitruma, zāles garuma, kā arī no applaušanas augstuma.
Applaušanas laikā bieži ieslēdzot un izslēdzot instrumentu, tā veiktspēja (akumulatora darbības laiks) samazinās.
Lai nodrošinātu optimālu instrumenta veiktspēju (akumulatora darbības laiku), ieteicams applaušanu veikt biežāk, samazināt applaušanas augstumu un applaušanas laikā pārvietoties normālā gaitā.
Tālāk sniegtajā piemērā ir parādīta sakarība starp applaušanas augstumu un instrumenta veiktspēju ar vienu pilnīgi uzlādētu akumulatoru.
| Applaušanas apstākļi | ||
| Loti reta, sausa zāle | Reta, sausa zāle | Normāla, bieza zāle |
 |  |  |
| Veiktspēja (Rotak 34 LI) | ||
| līdz 300 m^2 | līdz 150 m^2 | līdz 100 m^2 |
| Veiktspēja (Rotak 37 LI) | ||
| līdz 300 m^2 | līdz 150 m^2 | līdz 100 m^2 |
| Veiktspēja (Rotak 43 LI) | ||
| līdz 300 m^2 | līdz 150 m^2 | līdz 100 m^2 |
Lai palielinātu instrumenta darbības laiku, ieteicams iegādāties papildu akumulatoru Bosch pilnvarotā dārza instrumentu tehniskās apkalpošanas iestādē.
Klümju uzmeklēšana
Šeit sniegtajā tabulā ir apkopota informācija par iespējamajām klūmēm instrumenta darbībā un par šo klūmju novēršanu. Ja klūmi neizdodas atklāt un novērst saviem spēkiem, griezieties pēc palīdzības tuvākajā remonta darbnīcā.
Uzmanību! Pirms klūmju uzmeklēšanas izslēdziet instrumentu un atvienojiet no tā strāvas kēdes pārtraucēju.
| Pazīmes | lespējamais cēlonis | Novēršana |
| Instruments nedarbojas | lespējams nosprostojums | Pārbaudiet un vajadzības gadījumā iztīriet telpu zem instrumenta (vienmēr uzvelciet dārznieka aizsargcimdus) |
| Akumulators nav pilnīgi uzlādēts | Uzlādējiet akumulatoru | |
| Akumulators nav pievienots vai ir slikti pievienots | Pareizi pievienojiet akumulatoru | |
| Drošinātājs strāvas kēdes pārtraucējā ir bojāts vai pārdedzis | Griezieties remonta darbnīcā | |
| Zāle ir pārāk gara | Palieliniet applaušanas augstumu un palaišanas brīdī sasveriet instrumentu, lai samazinātu slodzi | |
| Ir nostrādājusi dzinēja aizsardzība | Laujiet dzinējam atdzist un palieliniet applaušanas augstumu | |
| Akumulatora temperatūra ir par zemu vai par augstu | Nogaidiet, līdz akumulators ir sasilis vai atdzisis | |
| Strāvas kēdes pārtraucējs nav pareizi vai pilnīgi ievietots instrumentā | levietojiet pārtraucēju pareizi | |
| Pēc ieslēdzēja sviras nospiešanas dzinējs sāk darboties ar nelielu laika aizturi. | Nospiediet ieslēdzēja sviru apt. 1-3 s ilgi | |
| Dzinējs sāk darboties un tad atkal apstājas | Akumulators nav pilnīgi uzlādēts | Uzlādējiet akumulatoru |
| Strāvas kēdes pārtraucējs nav pareizi vai pilnīgi ievietots instrumentā | levietojiet pārtraucēju pareizi | |
| Akumulators nav pievienots vai ir slikti pievienots | Pareizi pievienojiet akumulatoru | |
| Akumulatora temperatūra ir par zemu vai par augstu | Nogaidiet, līdz akumulators ir sasilis vai atdzisis Palieliniet applaušanas augstumu | |
| Instruments darbojas ar pārtraukumiem | Bojāti instrumenta iekšējie savienojumi | Griezieties remonta darbnīcā |
| Ir nostrādājusi dzinēja aizsardzība | Łaujiet dzinējam atdzist un palieliniet applaušanas augstumu | |
| Nelīdzens plāvums, paliek neapplautas vietas un/vaiDzinējs darbojas ar grūtībām | Applaušanas augstums ir pārāk mazs | Palieliniet applaušanas augstumu (skatīt sadaļu „Applaušanas augstuma regulēšana“) |
| Asmens ir kluvis neass | Nomainiet asmeni (skatīt sadaļu „Asmens apkalpošana“) | |
| lespējams nosprostojums | Pārbaudiet un vajadzības gadījumā iztīriet telpu zem instrumenta (vienmēr uzvelciet dārznieka aizsargcimdus) | |
| Nepareizi iestiprināts asmens | Iestipriniet asmeni pareizi (skatīt sadaļu „Asmens apkalpošana“) | |
| Instrumenta veiktspēja (akumulatora darbības ilgums) nav pietiekoša | Applaušanas augstums ir pārāk mazs | Palieliniet applaušanas augstumu un pārvietojieties lēnāk |
| Zāle ir pārāk gara | Palieliniet applaušanas augstumu un pārvietojieties lēnāk | |
| Zāle ir pārāk mitra | Nogaidiet, līdz zāle ir izžuvusi, un pārvietojieties lēnāk | |
| Zāle ir pārāk bieza | Palieliniet applaušanas augstumu, pārvietojieties lēnāk un veiciet applaušanu biežāk | |
| legādājieties papildu akumulatoru Bosch pilnvarotā dārza instrumentu tehniskās apkalpošanas iestādē | Griezieties remonta darbnīcā | |
| Pēc instrumenta ieslēgšanas tā griezējasmens negriežas | Asmens ir iestrēdzis zālē | Izslēdziet instrumentuLikvidējiet nosprostojumu (vienmēr uzvelciet dārznieka aizsargcimdus) |
| Ir valīgs asmens stiprinājuma uzgrieznis/skrūve | Pievelciet asmens stiprinājuma uzgriezni/skrūvi | |
| Instruments stipri vibrē un/vai trokšņo | Ir valīgs asmens stiprinājuma uzgrieznis/skrūve | Pievelciet asmens stiprinājuma uzgriezni/skrūvi |
| Asmens ir bojāts | Nomainiet asmeni | |
| Akumulatora uzlāde nenotiek | Akumulatora kontakti ir netīri | Notīriet akumulatora kontaktus, piemēram, vairākkārt pievienojot akumulatoru uzlādes ierīcei un atvienojot no tās, vai arī nomai-niet akumulatoru |
| Ir bojāti akumulatora iekšējie (starpelementu) savienojumi | Nomainiet akumulatoru | |
| Pēc uzlādes ierīces pievienošanas elektrotikla kontaktligzdai neiedegas mirdzdiodes indikatori 18 un 19 | Uzlādes ierīces kontaktdakša nav pievienota vai ir slikti pievienota elektrotikla kontaktligzdai | Pievienojiet uzlādes ierīci elektrotiklam vai stingrāk iebīdiet tās kontaktdakšu elektrotikla kontaktligzdā |
| Ir bojāta elektrotikla kontaktligzda, savienojošais kabelis vai uzlādes ierīce | Pārbaudiet spriegumu elektrotiklā un vajadzības gadījumā nodrošiniet, lai uzlādes ierīce tiktu pārbaudīta Bosch pilnvarotā elektroinstrumentu remontu darbnīcā |
Apkalpošana un apkope
Apkalpošana un tirišana
Uzmanību! Pirms apkalpošanas vai tirišanas izslēdziet instrumentu, atvienojiet tā strāvas kēdes pārtraucēju un izņemiet akumulatoru, kā arī noņemiet zāles savācējtvertni.
Rikojoties ar aso asmeni vai strādājot tā tuvumā, vienmēr uzvelciet dārznieka aizsargcimdus.
Piezime. Lai nodrošinātu instrumenta nevainojamu darbību ilgstošā laika posmā, regulāri veiciet šādus apkalpošanas darbus.
Regulāri pārbaudiet, vai nav bojāts vai kļuvis valīgs instrumenta asmens, vai nav kluvuši valīgi stiprinājuma elementi, kā arī, vai kāda no instrumenta daļām nav nolietojusies vai bojāta.
Pārbaudiet, vai uz instrumenta ir nostiprināti visi paredzētie pārsegi un aizsargierīces. Pirms instrumenta lietošanas nodrošiniet, lai tam tiktu veikti vajadzīgie apkalpošanas vai remonta darbi.
Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo pēcražošanas pārbaudi, instruments tomēr sabojājas, tas remontējams firmas Bosch pilnvarotā dārza instrumentu remonta darbnīcā.
Pieprasot konsultācijas un pasūtot rezerves daļas, lūdzam noteikti uzrādīt desmitzīmju pasūtījuma numuru, kas norādīts uz instrumenta marķējuma plāksnītes.
Asmens apkalpošana
Uzmanību! Pirms apkalpošanas vai tīrīšanas izslēdziet instrumentu, atvienojiet tā strāvas kēdes pārtraucēju un izņemiet akumulatoru, kā arī noņemiet zāles savācējtvertni.
Rikojoties ar aso asmeni vai strādājot tā tuvumā, vienmēr uzvelciet dārznieka aizsargcimdus.
Noguldiet zālāja plāvēju uz labā sāna un pārbaudiet asmens stāvokli. Ja asmens ir bojāts vai kļuvis neass, nomainiet to.
Lai nomainītu asmeni, rīkojieties šādi.
Fiksējiet asmens piedziņas vārpstu, ievietojot atvērumā 26 skrūvgriezi (netiek piegādāts kopā ar instrumentu). Ar darba cimdiem (neietilpst piegādes komplektā) stingri turiet asmeni 30 un ar skrūvjatslēgas (neietilpst piegādes komplektā) palīdzību atskrūvējiet stiprinošo skrūvi 29, tad noņemiet piespiedējpaplāksni 28 un asmeni 30.
Nostipriniet jauno asmeni 30 ar piespiedējpaplāksni 28 un stiprinošo skrūvi 29. Pirms stiprinošās skrūves 29 pievilkšanas pārliecinieties, ka asmens ir pareizi iestiprināts (jābūt redzamam simbolam 😊, kā parādīts attēlā l).
Pirms instrumenta iedarbināšanas pārliecinieties, ka no tā ir izņemts skrūvgriezis.
Montāžas laikā neellojiet un nepārklājiet ar smērvielām instrumenta asmeni un stiprinošo skrūvi.
Akumulatora apkope
Uzmanību! Pirms apkalpošanas vai tirišanas izslēdziet instrumentu, atvienojiet tā strāvas kēdes pārtraucēju un izņemiet akumulatoru, kā arī noņemiet zāles savācējtvertni.
Rikojoties ar aso asmeni vai strādājot tā tuvumā, vienmēr uzvelciet dārznieka aizsargcimdus.
Lai nodrošinātu optimālu akumulatora izmantošanu, ievērojiet šādus ieteikumus un veiciet šādas darbības.
- Sargājiet akumulatoru no mitruma un ūdens.
- Uzglabājiet akumulatoru tikai pie temperatūras no 0 °C līdz 45 °C. Vasarā neatstājiet akumulatoru vietās ar paaugstinātu temperatūru, piemēram, automašīnas salonā.
- Neatstājiet akumulatoru instrumentā, ja tas ir pakļauts tiešai saules staru iedarbībai.
- Optimālā temperatūra akumulatora uzglabāšanai ir 5 °C.
- Laiku pa laikam iztīriet akumulatora ventilācijas atvērumus ar mīkstu, tīru un sausu otu.
Ja manāmi samazinās elektroinstrumenta darba laiks starp akumulatora uzlādēm, tas rāda, ka akumulators ir nolietojies un to nepieciešams nomainīt.
Apkope pēc darba un uzglabāšana
Pēc darba rūpīgi notīriet instrumenta ārējās virsmas ar mīkstu suku un audumu. Nelietojiet tīrīšanai ūdeni, šķīdinātājus un pulēšanas līdzekļus. Attīriet instrumenta korpusu no zāles paliekām un dubļiem, īpaši rūpīgi iztīrot ventilācijas atveres 9.
Noguldiet instrumentu uz sāniem un iztīriet telpu ap asmeni. Ja zāles paliekas ir sablīvējušās, iztīriet tās ar piemērotu koka vai plastmasas priekšmetu.
Rikojoties ar aso asmeni vai strādājot tā tuvumā, vienmēr uzvelciet dārznieka aizsargcimdus.
Uzglabājiet instrumentu sausā vietā. Nenovietojiet uz instrumenta citus priekšmetus. Lai taupītu vietu, salokiet instrumenta rokturi.
▶ Atlokot vai salokot instrumenta rokturi, sekojiet, lai starp tā augšējo un apakšējo daļu netiktu iespiests elektrokabelis. Neļaujiet rokturim nekontrolēti krist.
Uzglabāšanas laikā noņemiet no instrumenta zāles savācējtvertni
Piederumi
Griezējasmens
Rotak 34 LI....F 016 800 288
Rotak 37 LI....F 016 800 277
Rotak 43 LI....F 016 800 278
Tehniskā apkalpošana un konsultācijas klientiem
Klientu apkalpošanas dienests atbildės uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un informāciju par rezerves daļām var atrast arī interneta vietnē:
www.bosch-pt.com
Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vislabākajā veidā, atbildot uz jautāju-miem par izstrādājumu un to piederumu iegādi, lietošanu un regulēšanu.
Latvijas Republika
Robert Bosch SIA
Bosch elektroinstrumentu servisa centrs
Dzelzavas ielā 120 S
LV-1021 Rīga
Tālr.: + 371 67 14 62 62
Telefakss: + 371 67 14 62 63
E-pasts: service-pt@lv.bosch.com
Transportēšana
Akumulators ir pārbaudīts atbilstoši ANO rokasgrāmatai ST/SG/AC.10/11/versija 3, daļa III, paragrāfs 38.3. Tas ir efektīvi aizsargāts pret iekšējo pārspiedienu un īsslēgumu un apgādāts ar ierīcēm aizsardzībai pret salaušanu un nevēla-mu pretvirziena strāvu.
Akumulatorā izmantotā litija ekvivalenta dau-dzums ir mazāks par pieļaujamo. Tāpēc akumulatoru var izmantot kā atsevišku detaļu, ievietojot elektroinstrumentā, kā to nosaka naci-onālie un starptautiskie noteikumi par bīstamajām vielām. Taču šie noteikumi par bīstamajām vielām var klūt ierobežojoši tad, ja vienlaicīgi tiek transportēti vairāki akumulatori. Šādā gadījumā jātiek izpildītām īpašām prasībām (pie-mēram, attiecībā uz iesaiņojumu). Sīkāk par to var izlasīt angļu valodā, atverot interneta vietni ar šādu adresi: http://purchasing.bosch.com/en/start/Allgemeines/Download/index.htm.
Atbrīvošanās no nolietotajiem izstrādājumiem
Nolietotie elektroinstrumenti, to piederumi un iesainojuma materiāli jānodod otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
Tikai ES valstim
Neizmetiet nolietotos elektro-instrumentus sadzīves atkritumu tvertnē!
Saskaṇā ar Eiropas Savienības direktīvu 2002/96/EK par nolietotajām elektriskajām un elektronis-
kajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgie elektroinstrumenti jāsavāc, jāizjauc un jānodod otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
Akumulatori un baterijas
Lūdzam ievērot sadaļā „Transportēšana“
(lappuse 390) sniegtos norādījumus.
Neizmetiet akumulatorus un baterijas sadzīves atkritumu tvertnē, nemēginiet no tiem atbrīvo-ties, sadedzinot vai nogremdējot ūdenskrātuvē. Akumulatori un baterijas jāsavāc un jānodod otrreizējai pārstrādei vai arī no tiem jāatbrīvojas apkārtējai videi nekaitīgā veidā.
Tikai ES valstim
Saskaņā ar direktīvu 91/157/EEK, bojātie vai no- lietotie akumulatori un baterijas jānodod otrrei- zējai pārstrādei.
Tiesības uz izmainām tiek saglabātas.
