KÄYTTÖOHJE ROTAK 43 LI E ACCU, ROTAK43LI BOSCH

fi Alkuperäiset ohjeet

Huom! Lue seuraavat ohjeet tarkasti. Tutustu käyttöelimiin ja koneen oikeaan käyttöön. Säilytä käyttöohje varmassa paikassa myöhempää käyttöä varten.

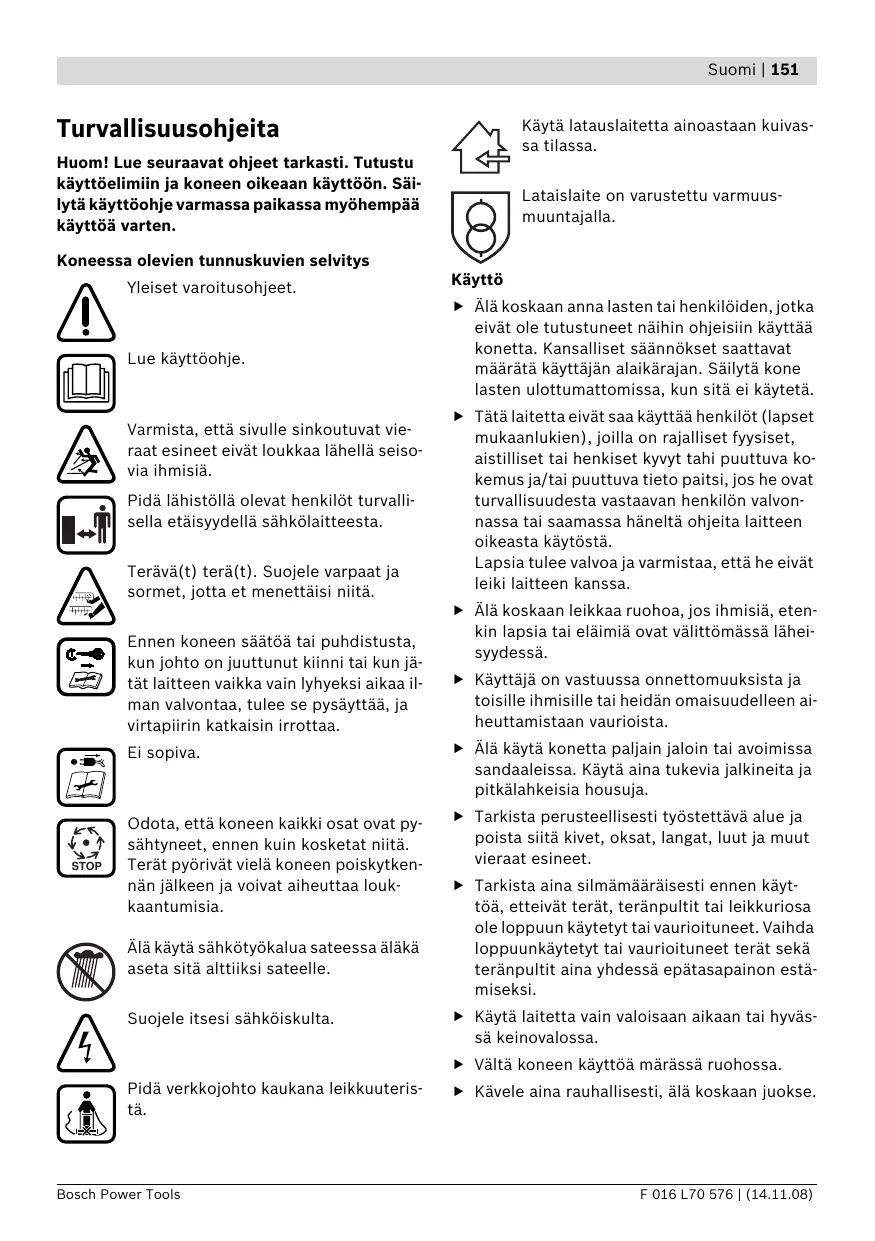

Koneessa olevien tunnuskuvien selvitys

Yleiset varoitusohjeet.

Lue käyttöohje.

Varmista, että sivulle sinkoutuvat vie- raat esineet eivät loukkaa lähellä seisovia ihmisiä.

Pidä lähistöllä olevat henkilöt turvallisella etäisyydellä sähkölaitteesta.

Terävä(t) terä(t). Suojele varpaat ja sormet, jotta et menettäisi niitä.

Ennen koneen säätöä tai puhdistusta, kun johto on juuttunut kiinni tai kun jätät laitteen vaikka vain lyhyeksi aikaa ilman valvontaa, tulee se pysäyttää, ja virtapiirin katkaisin irrottaa.

Ei sopiva.

Odota, että koneen kaikki osat ovat pysähtyneet, ennen kuin kosketat niitä. Terät pyörivät vielä koneen poiskytkennän jälkeen ja voivat aiheuttaa loukkaantumisia.

Älä käytä sähkötyökalua sateessa äläkä aseta sitä alttiiksi sateelle.

Suojele itsesi sähköiskulta.

Pidä verkkojohto kaukana leikkuuteristä.

Käytä latauslaitetta ainoastaan kuivassa tilassa.

Lataislaite on varustettu varmuus-muuntajalla.

Käyttö

• Älä koskaan anna lasten tai henkilöiden, jotka eivät ole tutustuneet näihin ohjeisiin käyttää konetta. Kansalliset säännökset saattavat määrätä käyttäjän alaikärajan. Säilytä kone lasten ulottumattomissa, kun sitä ei käytetä.
  Tätä laitetta eivät saa käyttää henkilöt (lapset mukaanlukien), joilla on rajalliset fyysiset, aistilliset tai henkiset kyvyt tahi puuttuva kokemus ja/tai puuttuva tieto paitsi, jos he ovat turvallisuudesta vastaavan henkilön valvonnassa tai saamassa häneltä ohjeita laitteen oikeasta käytöstä.
  Lapsia tulee valvoa ja varmistaa, että he eivät leiki laitteen kanssa.

- Älä koskaan leikkaa ruohoa, jos ihmisiä, etenkin lapsia tai eläimiä ovat välittömässä läheisyydessä.

Käyttäjä on vastuussa onnettomuuksista ja toisille ihmisille tai heidän omaisuudelleen aiheuttamistaan vaurioista.

- Älä käytä konetta paljain jaloin tai avoimissa sandaaleissa. Käytä aina tukevia jalkineita ja pitkälahkeisia housuja.

Tarkista perusteellisesti työstettävä alue ja poista siitä kivet, oksat, langat, luut ja muut vieraat esineet.

Tarkista aina silmämääräisesti ennen käyttöä, etteivät terät, teränpultit tai leikkuriosa ole loppuun käytetyt tai vaurioituneet. Vaihda loppuunkäytetyt tai vaurioituneet terät sekä teränpultit aina yhdessä epätasapainon estämiseksi.

Käytä laitetta vain valoisaan aikaan tai hyvässä keinovalossa.

▶ Vältä koneen käyttöä märässä ruohossa.

Kävele aina rauhallisesti, älä koskaan juokse.

• Älä koskaan käytä konetta, jos suojalaitteet tai suojukset ovat viallisia tai ilman turvalaitteita, kuten esimerkiksi silpunohjainta ja/tai ruohonkokoojasäiliötä.
• Käyttö rinteessä saattaa olla vaarallista.
• Älä koskaan leikkaa erityisen jyrkissä rinteissä.
• Varmista aina kaltevalla pinnalla ja märässä ruohossa tukeva askellus.
• Leikkaa kaltevissa pinnoissa poikittain rinteeseen nähden äläkä koskaan ylös- alas suunnassa.
• Ole erityisen varovainen suunnanmuutoksissa rinteissä.
  ▶ Liiku taaksepäin tai vedä konetta äärimmäisen varovasti.
  ▶ Työnnä aina konetta leikatessa eteenpäin äläkä koskaan vedä sitä kehoasi kohti.
  ▶ Terien tulee olla pysähdyksissä, kun konetta tule kallistaa kuljetusta varten, jos joutuu ylittämään pintoja, joissa ei ole ruohoa tai siirtää kone työstettävälle alueelle tai siitä pois.
• Älä kallista konetta moottoria käynnistettäessä paitsi, jos se on välttämätöntä korkean ruohon takia. Tässä tapauksessa tulee ainoastaan nostaa käyttäjästä poispäin suunnattua puolta painamalla kahva alaspäin juuri niin paljon, kun on välttämätöntä. Tarkista, että molemmat kädet ovat kahvassa, kun konetta taas lasketaan alas.
  Käynnistä kone käyttöohjeessa neuvotulla tavalla ja varmista, että jalkasi ovat riittävän kaukana pyörivistä osista.
• Älä pidä käsiä tai jalkoja lähellä pyöriviä osia.
  ▶ Pysy työn aikana etäällä laitteen poistovyöhykkeestä.
• Älä koskaan nosta tai kanna konetta moottorin käydessä.

Irrota virtapiirin katkaisin

• aina kun poistut koneen luota,
• ennen tukosten poistamista,

• konetta tarkistaessasi, puhdistaessasi tai tehdessäsi siihen kohdistuvia töitä,

• törmättyäsi vieraaseen esineeseen. Tarkista välittömästi koneen mahdolliset vauriot ja anna kunnostaa se tarvittaessa,

• jos kone alkaa täristä poikkeuksellisesti (tarkista heti).

Huolto

▶ Varmista kaikkien muttereiden, pulttien ja ruuvien hyvä kiinnitys, jotta koneen turvallinen työkunto olisi taattu.
▶ Tarkista säännöllisesti ruohonkokoojasäiliön kunto ja kuluneisuus.
▶ Tarkista kone ja vaihda varmuuden vuoksi kaikki loppuun kuluneet tai vaurioituneet osat uusiin.
Käytä ainoastaan koneeseen tarkoitettuja leikkuuteriä.
▶ Varmista, että vaihto-osat ovat Bosch-tuotantoa.
Käytä aina puutarhakäsineitä, kun työskentelet terävien terien alueella.

Ohjeita akun optimaaliseen käsittelyyn

▶ Varmista, että sähkölaite on poiskytkettynä, ennen kuin asennat akun siihen. Akun asennus sähkölaitteeseen, jonka käynnistyskytkin on käyntiasennossa altistaa onnettomuuksille.
- Pidä sähkötyökalu poissa sateesta ja kosteudesta. Veden tunkeutuminen latauslaitteen sisään kasvattaa sähköiskun riskiä.
▶ Lataa akku vain valmistajan suosittelemassa latauslaitteessa. Latauslaite, joka soveltuu määrätyntyppiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa.
- Älä lataa vieraita akkuja. Latauslaite soveltuu ainoastaan Bosch-litiumioni akkujen la-taukseen, joiden jännite on teknisissä tie-doissa mainittu. Muussa tapauksessa syntyy tulipalo- ja räjähdysvaara.
▶ Pidä latauslaite puhtaana. Likaantuminen lisää sähköiskun vaaraa.

Tarkista latauslaite, johto ja pistoke, ennen jokaista käyttöä. Älä käytä latauslaitetta, jos huomaat siinä olevan vaurioita. Älä avaa latauslaitetta itse ja anna ainoastaan ammattitaitoisten henkilöiden korjata sitä, alkuperäisiä varaosia käyttäen. Vahingoittuneet latauslaitteet, johdot tai pistokkeet kasvattavat sähköiskun vaaraa.
- Älä käytä latauslaitetta helposti palavalla alustalla (esim. paperi, kangas jne.) tai palavassa ympäristössä. Latauslaitteen kuumeneminen latauksen aikana synnyttää tulipalovaaran.
Käytä sähkölaitteissa ainoastaan kyseiseen sähkölaitteeseen tarkoitettua akkua. Jon-kun muun akun käyttö saattaa johtaa louk-kaantumiseen ja tulipaloon.
Pidä irrallista akkua loitolla metalliesineistä, kuten paperinliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon.
Väärästä käytöstä johtuen, akusta saattaa vuotaa nestettä. Vältä koskettamasta nestettä. Jos nestettä vahingossa joutuu iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan tämän lisäksi lääkärin apua. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja.
- Älä avaa akkua. On olemassa oikosulun vaara.
▶ Suojaa akku kuumuudelta esim. myös pitkäaikaiselta auringonpaisteelta ja tulelta. Syntyy räjähdysvaara.
- Älä oikosulje akkua. Syntyy räjähdysvaara.
Jos akku vaurioituu tai sitä käytetään asi- aankuulumattomalla tavalla, saattaa siitä purkautua höyryjä. Tuuleta raikkaalla ilmal- la ja hakeudu lääkärin luo, jos ilmenee hait- toja. Höyryt voivat ärsyttää hengitystiehyeitä.
▶ Suojaa akku kosteudelta ja vedeltä.
▶ Varastoi akku vain lämpötila-alueella 0 °C ... 45 °C. Älä esim. jätä akkua autoon makaa-maan kesällä.

▶ Puhdista akun tuuletusaukot silloin tällöin pehmeällä, puhtaalla ja kuivalla siveltimellä.

Toimintaselostus

Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Määräyksenmukainen käyttö

Laite on tarkoitettu ruohonleikkuun yksityisalu-eella.

Toimitukseen kuuluu

Ota sähkölaite varovasti pakkauksestaan ja tarkista, että kaikki seuraavat osat löytyvät:

• Ruohonleikkuri sankakahvalla
• 1 Sankakahvan alaosa
• 2 Ruuvit
• 2 Siipimutterit
• 2 Peltiruuvia
• 2 Ruohonkokoojasäiliönpuolikasta (Rotak 34/37 LI)
• 3 Ruohonkokoojasäiliönpuolikasta (Rotak 43 LI)
• 2 Johtokiinnikkeet
• Latauslaite
• Virtapiirin katkaisin
• Akku/akut*
• Käyttöohje

\* tuotekohtainen

Jos osia puuttuu tai jo ne ovat vaurioituneet, tu-lee sinun kääntyä kauppiasi puoleen.

Kone painaa täydellisesti koottuna noin 12,8–13,8 kg. Pyydä tarvittaessa apua koneen saamiseksi pakkauksesta.

Varo teräviä teriä, ottaessasi koneen pakkauksesta tai kantaessasi sen nurmikolle.

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiik-kasivussa olevaan sähkölaitteen kuvaan.

1 Kytkentäkahva
2 Varmuuspainike
3 Sankakahvan yläosa
4 Kokoojasäiliö
5 Silpunohjain
6 Sankakahvan alaosa
7 Akun kansi
8 Akku
9 Tuuletusaukot
10 Pyörät
11 Ruohokampa

12 Vipu leikkuukorkeutta varten
13 Latausvalvontanäytön painike
14 Akun latausvalvontanäyttö
15 Lämpötilavalvonnan näyttö
16 Lataussyvennys
17 Latauslaite
18 Latauslaitteen punainen LED-merkkivalo
19 Latauslaitteen vihreä LED-merkkivalo
20 Verkkopistotulppa**
21 Sarjanumero

** maakohtainen

Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoimitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmastamme.

Tekniset tiedot

Ruohonleikkuri		Rotak 34 LI	Rotak 37 LI	Rotak 43 LI
Tuotenumero		3 600 H81 ...	3 600 H81 ...	3 600 H81 ...
Terän leveys	cm	34	37	43
Leikkuukorkeus	mm	20-70	20-70	20-70
Kokoojasäiliön tilavuus	l	40	40	50
Paino (maks.)	kg	12,8	13,0	13,8
Sarjanumero		Katso sarjanumero 21 koneen tyyppikilvestä
Akku		Li-ioni	Li-ioni	Li-ioni
Tuotenumero		2 607 336 107	2 607 336 107	2 607 336 107
Nimellisjännite	V	36	36	36
Latausaika (akku purkautu-nut)	min	60	60	60
Akkukennojen lukumäärä		20	20	20
Latauslaite		AL 3640 CVProfessional	AL 3640 CVProfessional	AL 3640 CVProfessional
Tuotenumero		2 607 225 ...	2 607 225 ...	2 607 225 ...
Nimellisjännite	V	36	36	36
Latausvirta	A	4,0	4,0	4,0
Sallittu latauslämpötila-alue	°C	0-45	0-45	0-45
Paino vastaa EPTA-Procedure 01/2003	kg	1,0	1,0	1,0
Suojausluokka		☐/II	☐/II	☐/II

Melu-/tärinätiedot

Rotak 34/37 LI

Mittausarvot määritetty 2000/14/EY (1,60 m korkeudella, 1,0 m etäisyydellä) ja EN ISO 5349 mukaan.

Laitteen tyypillinen A-painotettu äänen paineta-so on: Äänen painetaso 81 dB(A); taattu äänen tehotaso alle 90 dB(A). Epävarmuus K=0.74 dB.

Tyypillinen käteen ja käsivarteen kohdistuva tärinä on alle 2,5 m/s ^2 .

Rotak 43 LI

Mittausarvot määritetty 2000/14/EY (1,60 m korkeudella, 1,0 m etäisyydellä) ja EN ISO 5349 mukaan.

Laitteen tyypillinen A-painotettu äänen paineta-so on: Äänen painetaso 81dB(A); taattu äänen tehotaso alle 91 dB(A). Epävarmuus K=0.74dB.

Tyypillinen käteen ja käsivarteen kohdistuva tärinä on alle 2,5 m/s ^2 .

Standardinmukaisuusvakuutus CE

Rotak 34/37 LI

Vakuutamme yksin vastaavamme siitä, että kohdassa "Tekniset tiedot" selostettu tuote vastaa seuraavia standardeja tai standardoituja asiakirjoja: EN 60335, EN 50338 (akkulaite) ja EN 60335 (akun latauslaite) direktiivien 2006/95/EY, 2004/108/EY, 98/37/EY (28.12.2009 asti), 2006/42/EY (29.12.2009 alkaen), 2000/14/EY määräysten mukaan. 2000/14/EY: Mitattu äänen tehotaso 90 dB(A). Yhteensopivuuden arviointimenetelmä liitteen VI mukaan.

Rotak 43 LI

Vakuutamme yksin vastaavamme siitä, että kohdassa "Tekniset tiedot" selostettu tuote vastaa seuraavia standardeja tai standardoituja asiakirjoja: EN 60335, EN 50338 (akkulaite) ja EN 60335 (akun latauslaite) direktiivien 2006/95/EY, 2004/108/EY, 98/37/EY (28.12.2009 asti), 2006/42/EY (29.12.2009 alkaen), 2000/14/EY määräysten mukaan. 2000/14/EY: Mitattu äänen tehotaso 90 dB(A). Yhteensopivuuden arviointimenetelmä liitteen VI mukaan.

Nimetty tarkastusasema:

SRL, Sudbury, England, Nr. 1088

Tekninen tiedosto kohdasta:

▶ Huom! Ennen huolto- ja puhdistustöitä on laite pysäytettävä virtapiirin katkaisin irrotettava ja akku poistettava laitteesta. Sama sääntö pätee, jos verkkjojohto on vaurioitunut, leikattu tai sotkeutunut.
▶ Terät pyörivät vielä muutaman sekunnin sen jälkeen, kun kone on sammutettu.
▶ Varoitus – älä kosketa pyörivää leikkuuterää.

Akun lataus

Varmista verkkojännite: Virtalähteen jännitteen tulee vastata sähkölaitteen tyyppikilvessä olevia tietoja. 230 V merkittyjä sähkölaitteita voidaan käyttää myös 220 V/240 V verkoissa.

Käytä vain toimitukseen kuuluvaa latauslaittetta. Vain tämä latauslaite on sovitettu sähkölaitteessasi käytettävälle litiumioni-akulle.

Akku on varustettu lämpötilanvalvonnalla, joka sallii lataamisen vain akun lämpötilan ollessa alueella 0 °C...45 °C. Täten saavutetaan pitkä käyttöikä akulle.

Huomio: Akku toimitetaan osittain ladattuna. Jotta akun täysi teho voitaisiin taata, tulee akku ennen ensimmäistä käyttöönottoa ladata täyteen latauslaitteessa.

Litiumioni-akkua voidaan ladata milloin vain, lyhentämättä akun elinikää. Latauksen keskeytys ei vaurioita akkua.

Li-ioni-akku on laitteeseen asennettuna suojattu syväpurkausta vastaan. Akun tyhjetessä suoja-kytkentä pysäyttää laitteen, sitä ei enää voi käyttää.

- Älä enää paina käynnistyskytkintä sähkö- laitteen automaattisen poiskytkennän jäl- keen. Akku saattaa vahingoittua.

Lataustapahtuma

Lataustapahtuma käynnistyy heti, kun latauslaitteen pistotulppa on liitetty pistorasiaan ja akku 8 on asetettu lataussyvennykseen 16.

Älykkään lataustoiminnan ansiosta akun lataustila tunnistetaan automaattisesti ja akku ladataan aina optimaalisella latausvirralla huomioiden akun lämpötila ja jännite.

Täten akkua säästetään ja se pysyy latauslaitteessa aina täydessä latauksessa.

Näyttöelinten merkitys

Lataustoimenpiteen valvonta viestitetään LEDnäytöllä 18 tai 19:

Pikalataus

Pikalatauksesta viestittää vilk-kuva vihreä LED-näyttö 19.

Lataustapahtuman aikana akun 3 vihreää LED:iä syttyy peräk-

käin ja sammuu hetkeksi. Akku on täysin ladattu, kun 3 vihreää LED:iä palaa pysyvästi. Noin 5 minuuttia sen jälkeen, kun akku on täysin ladattu, 3 vihreää LED:iä sammuu.

Huomio: Pikalataus on mahdollinen vain, jos akun lämpötila on sallitulla latauslämpötila-alueella, katso kappaletta "Tekniset tiedot".

Akku ladattu

Vihreän LED-merkkivalon py-syvä valo 19 osoittaa, että akku on ladattu täyteen.

Lisäksi kuuluu n. 2 sekunnin aikana merkkiääni, joka viestittää akun olevan täysin ladattu.

Akun voi tällöin heti ottaa käyttöön.

Ilman asennettua akkua osoittaa vihreän LED-merkkivalon 19 jatkuva valo, että pistotulppa on liitetty pistorasiaan ja latauslaite on käyttövalmis.

Akun lämpötila on alle 0 °C tai yli 45 °C

Punaisen LED-merkkivalon 18 kestovalo viestittää, että akun lämpötila on pikalatauslämpötila-alueen 0 °C – 45 °C ulkopuo-

lella. Heti, kun sallittu lämpötila-alue on saavutettu, latauslaite kytkee automaattisesti pikalataukselle.

Jos akku on sallitun latauslämpötila-alueen ulkopuolella, syttyy akun punainen LED, kun se asennetaan latauslaitteeseen.

Lataus ei ole mahdollinen

Jos lataustapahtuman aikana syntyy muu häiriö osoitetaan tä- mä punaisen LED-merkkivalon 18 vilkkumisella.

Lataustapahtumaa ei voi käynnistää, eikä akun lataaminen ole mahdollista (katso "Vianetsintä").

Latausohjeita

Jatkuvassa käytössä tai usean peräkkäisen tauottoman latausjakson aikana saattaa latauslaite lämmetä. Tämä on kuitenkin vaaratonta, eikä se viittaa latauslaitteessa olevaan tekniseen vikaan.

Laitteen huomattavasti lyhentynyt käyttöaika la-tauksen jälkeen osoittaa, että akku on loppuunkäytetty ja täytyy vaihtaa uuteen.

Akun jäähdytys (Active Air Cooling)

Latauslaitteeseen asennettu tuuletinohjaus valvoo ladattavan akun lämpötilaa. Jos akun lämpötila on yli 30 °C, jähdytetään akku optimaaliseen lämpötilaan tuulettimen avulla.

Sisäänrakennettu tuuletin aikaansaa tuuletusäänen.

Ellei tuuletin käynnisty, on akun lämpötila sallitulla latauslämpötila-alueella tai tuuletin on viallinen. Tässä tapauksessa akun latausaika pitenee.

Asennus

• Älä asenna akkua ja/tai virtapiirin katkaisinta, ennen kuin laite on kokonaan koottu.
  Tarkista taittaessasi auki tai kiinni ylempi/alempi käsikahva, että virtajohto ei jää puristukseen. Älä anna käsikahvan pudota.

Sankakahvan asennus A

① ② Aseta sankakahvan alaosa 6 sitä varten oleviin reikiin ja varmista peltiruuveilla.
Huomio: Sankakahvan yläosan 3 korkeutta voidaan säätää. Asenna sankakahva asentoon I tai II.
③ Kiinnitä sankakahvan yläosa 3 ruuveilla ja siipimuttereilla 22 alempiin tankoihin 6.

Huomio: Varmista, että sähköjohto on kiinnitetty sankakahvaan toimitukseen kuuluvien johtokiinnikkeiden avulla.

Akun asennus B

① ② Vedä akun kannen vipu 23 ylöspäin ja nosta kansi 7 ylös.
③ Aseta akku 8 paikoilleen niin, että se lukkiutuu kuuluvasti (naksahdus).
4 Liitä virtapiirin katkaisin 24 kuvan osoittamalla tavalla. Varmista, että se on asianmukaisessa asennossa.
⑤ Ellei ruohonleikkuria heti käytetä, tulee virta-piirin katkaisin 24 saattaa lepoasentoon kuvan osoittamalla tavalla.

Sulje akun kansi 7.

Akun irrotus

Vedä akun kannen vipu 23 ylöspäin ja nosta kansi 7 ylös.

Irrota virtapiirin katkaisin 24 ja saata se lepo-asentoon.

Vedä akun kannen vipu 23 ylöspäin.

Poista akku 8.

Ruohonkokoojasäiliön kokoaminen

Rotak 34/37 LI C

Liitä ruohonkokoojasäiliön yläosa ruohonkokoojasäiliön alaosaan saattamalla reunan kieleket lukkiutumaan yhteen. Aloita takaa ja siirry eteenpäin.

Rotak 43 LI D

① Liitä ruohonkokoojasäiliön alaosan puolikkaat saattamalla reunan kieleket lukkiutumaan yhteen. Aloita takaa ja siirry eteenpäin.
② Liitä kaksi ruohonkokoojasäiliön puolikasta yhteen.

Ruohonkokoojasäiliön asennus/irrotus E

Nosta silpunohjain 5 ylös ja pidä se tässä asennossa ruohonkokoojasäiliön 4 asentamiseksi tai irrottamiseksi.

Ellei ruohoa tule kerätä, voi ruohonleikkuria käyttää ilman asennettua ruohonkokoojasäiliötä 4. Silpunohjain 5 tulee silloin kuitenkin kääntää alas.

Leikkuukorkeuden säätö F

Pysähdy ennen leikkuukorkeuden säätöä, vapauta kytkentävipu ja odota, kunnes moottori on pysähtynyt. Terät pyörivät vielä koneen poiskytkennän jälkeen ja voivat aiheuttaa loukkaantumisia.
- Varoitus – älä kosketa pyörivää leikkuuterää.

Sesongin ensimmäistä leikkuuta varten tulisi leikkuukorkeus asettaa korkealle.

Ruohonleikkuri voidaan säätää 7 leikkuukorkeudelle väliltä 35 mm ja 70 mm.

Paina tätä varten leikkuukorkeuden vipu 12 si- säänpäin ja siirrä sitä eteenpäin tai taaksepäin samalla, kun painat ruohonleikkuria alas tai nos- tat sitä ylös, halutun leikkuukorkeuden asettami- seksi.

Poistamalla suojus 25 kuvan osoittamalla tavalla, voidaan ruohonleikkurin leikkuukorkeutta pienentää mittaan 20 mm.

- Kun leikkuukorkeus asetetaan arvoon 20 – 30 mm, akun käyttöaika lyhenee.

Käyttö

Käyttöönotto

▶ Terät pyörivät vielä muutama sekunti sen jälkeen, kun kone on sammutettu. Odota, kunnes moottori ja terät ovat pysähtyneet, ennen kuin käynnistät koneen uudelleen.
- Älä kytke sähkölaitetta pois ja päälle nopeasti peräkkäin.

Huomio: Käynnistyksen helpottamiseksi, painat käsikahvaa alas etupyörien kohottamiseksi.

Liitä virtapiirin katkaisin 24 takaisin.

Käynnistys G

① Paina varmuuspainiketta 2 ja pidä se painettuna.
② Vedä kytkentäkahva 1 käsikahvaa vasten.
Päästä varmuuspainike 2 vapaaksi.

Huomio: Moottori käynnistyy pienellä viiveellä kun kytkentävipua 1 painetaan.

Poiskytkentä

Päästä kytkentäkahva 1 vapaaksi.

Ellei ruohonleikkuria heti käytetä, tulee virtapiirin katkaisin 24 saattaa lepoasentoon kuvan osoittamalla tavalla.

Kone on varustettu moottorijarrulla. Tämä suojavaruste pysäyttää leikkuuterän muutamassa sekunnissa.

Ruohonleikkuu H

Suojaa akku kuumuudelta, esim. suoralta auringonpaisteelta ja tulelta. Sähkölaite ei toimi lämpötilassa alle 0 °C tai yli 45 °C!

- Älä jätä akkua laitteeseen suoraan aurin-gonpaisteeseen.

Työskenneltäessä poikkeuksellisen raskaissa olosuhteissa ei moottoria saa ylikuormittaa. Ylikuormalla moottorin kierrosluku alenee ja moottorin ääni muuttuu. Pysäytä kone, päästä kytkentäkahva 1 vapaaksi ja aseta suurempi leikkuukorkeus. Muutoin saattaa leikkuuteho (akun käyttöaika) pienentyä ja/tai kone tai akku vahingoittua.

Ruohokammat 11 mahdollistavat leikkuun lähellä seiniä ja kulmia. Varmista, ettet kosketa esiineitä ruohokammalla 11, kun leikkaat lähellä reunaa.

Työskentelyohjeita

Akun lataustilan näyttö (katso pääkuva)

Akussa 8 on latausvalvontanäyttö 14, joka osoittaa akun varaustilan. Latausvalvontanäytössä 14 on 3 vihreää LED:iä.

Käynnistä latausvalvontanäyttö 14 painamalla sen painiketta 13. Noin 5 sekunnin kuluttua la- tausvalvontanäyttö sammuu itsestään.

Varaustilaa voidaan tarkistaa myös akun ollessa irrotettuna.

LED-merkkivalo	Akun kapasiteetti
3 vihreä LED palaa jatku-vasti	≥ 2/3
2 vihreä LED palaa jatku-vasti	≥ 1/3
1 vihreä LED palaa jatku-vasti	≤ 1/3
1 vihreä LED vilkkuu	Varalla

Jos painiketta 13 painettaessa ei yhtään LED:iä syty, on akku viallinen, ja se täytyy vaihtaa.

Turvallisuussyistä voidaan akun lataustilan tarkistus suorittaa vain laitteen ollessa pysähdyksissä.

Lataustapahtuman aikana akun 3 vihreää LED:iä syttyy peräkkäin ja sammuu hetkeksi. Akku on täysin ladattu, kun 3 vihreää LED:iä palaa pysyvästi. Noin 5 minuuttia sen jälkeen, kun akku on täysin ladattu, 3 vihreää LED:iä sammuu.

Lämpötilavalvonnan näyttö (katso pääkuva)

Punainen lämpötilavalvonnan LED 15 viestittää, että akku tai laitteen elektroniikka (asennetulla akulla) ei ole parhaalla lämpötila-alueella. Tässä tapauksessa laite ei toimi tai toimii vajaalla te-holla.

Akun lämpötilavalvonta

Punainen LED 15 vilkkuu, kin painetaan painiketta 13 tai käynnistyskytkintä 1 (akun ollessa paikallaan): Akku on käyttölämpötila-alueen -10 °C ... +60 °C ulkopuolella.

Yli 70 °C lämpötilassa akku kytkeytyy pois, kunnes se jälleen saavuttaa optimaalisen lämpötilaalueen.

Laitteen elektroniikan lämpötilavalvonta

Punainen LED 15 palaa pysyvästi, kun käynnistyskytkintä 1 painetaan: Laitteen elektroniikan lämpötila on alle 5 °Ctai yli 75 °C.

Yli 90 °C lämpötilassa laitteen elektroniikka kyt-keytyy pois, kunnes se jälleen saavuttaa sallitun lämpötila-alueen.

Leikkuuteho (akun käyttöaika)

Leikkuuteho (akun käyttöaika) riippuu nurmikon ominaisuuksista, ruohon tiheydestä, kosteudesta, pituudesta ja leikkuukorkeudesta.

Koneen tiheä käynnistys ja pysäytys ruohonleikkuun aikana vähentää niinikään leikkuutehoa (akun käyttöaikaa).

Leikkuutehon (akun käyttöajan) optimoimiseksi, on suositeltavaa leikata nurmikko useammin, suurentaa leikkuukorkeutta ja liikkua kohtuullisella nopeudella.

Alla esitetty esimerkki osoittaa leikkuukorkeuden ja leikkuutehon yhteyden akun yhden latauksen puitteissa.

Leikkuuolosuhteet

Hyvin kevyt, kuiva ruoho	Kevyt, kuiva ruoho	Normaali, tiheä ruoho
Leikkuuteho (Rotak 34 LI)
jopa 300 m^2	jopa 150 m^2	jopa 100 m^2
Leikkuuteho (Rotak 37 LI)
jopa 300 m^2	jopa 150 m^2	jopa 100 m^2
Leikkuuteho (Rotak 43 LI)
jopa 300 m^2	jopa 150 m^2	jopa 100 m^2

Käyttöajan pidentämiseksi voit hankkia lisäakun Bosch-puutarhatuotteiden sopimusmyymälän kautta.

Vianetsintä

Seuraava taulukko näyttää vikojen oireita sekä miten voit auttaa, jos sähkölaitteesi joskus ei toimi oikein. Ellet näin pysty paikallistamaan ja korjaamaan vikaa, tulee sinun kääntyä huoltokorjaamosi puoleen.

▶ Huomio: Pysäytä laite ja irrota virtapiirin katkaisin ennen vianetsintää.

Vian oire	Mahdolliset vikalähteet	Korjaus
Kone ei käynnisty	Tukkeutuma mahdollinen	Tarkista koneen alasivu ja puh-dista tarvittaessa (käytä aina puutarhakäsineitä)
	Akku ei ole täydessä lataukses-sa	Akun lataus
	Akkua ei ole asennettu tai se on asennettu väärin	Akun asennus
	Virtapiirin katkaisimen sulake on viallinen tai palanut	Hakeudu asiakaspalveluun
	Ruoho on liian pitkä	Aseta suurempi leikkuukorkeus ja kallista konetta lähtökuormi-tuksen pienentämiseksi
	Moottorin suojakytkin on lauen-nut	Anna moottorin jäähtyä ja aseta suurempi leikkuukorkeus
	Akku on liian kylmä/liian kuuma	Anna akun lämmetä/jäähtyä
	Virtapiirin katkaisinta ei ole asennettu oikein/kokonaan	Asenna oikein
	Moottori käynnistyy pienellä vii-veellä kun kytkentävipua paine-taan	Paina kytkinvipua n. 1-3 s,moottorin käynnistämiseksi
Moottori käynnistyy ja pysähtyy sitten uudelleen	Akku ei ole täydessä lataukses-sa	Akun lataus
	Virtapiirin katkaisinta ei ole asennettu oikein/kokonaan	Asenna oikein
	Akkua ei ole asennettu tai se on asennettu väärin	Akun asennus
	Akku on liian kylmä/liian kuuma	Anna akun lämmetä/jäähtyäAseta suurempi leikkuukorkeus
Kone käy katkonaisesti	Sähkölaitteen sisäisessä johdo-tuksessa vika	Hakeudu asiakaspalveluun
	Moottorin suojakytkin on lauen-nut	Anna moottorin jäähtyä ja aseta suurempi leikkuukorkeus
Kone jättää epätasaisen leikkuujäljen ja/taiMoottori työskentelee raskaasti	Leikkuukorkeus on liian pieni	Aseta suurempi leikkuukorkeus (katso "Leikkuukorkeuden säätö")
	Terä on tylsä	Terän vaihto (katso "Teränhoito")
	Tukkeutuma mahdollinen	Tarkista koneen alasivu ja puh-dista tarvittaessa (käytä aina puutarhakäsineitä)
	Terä asennettu väärinpäin	Asenna terä oikeinpäin (katso "Teränhoito")
Leikkuuteho (akun käyttöaika) ei ole riittävä	Leikkuukorkeus on liian pieni	Aseta suurempi leikkuukorkeus ja kävele hitaammin
	Ruoho liian pitkä	Aseta suurempi leikkuukorkeus ja kävele hitaammin
	Ruoho on liian kosteaa tai mär-kää	Odota, kunnes ruoho on kuivu-nut ja kävele hitaammin
	Ruoho on tiheää	Suurenna leikkuukorkeutta, lii-ku hitaammin ja leikkaa useam-min
	Voit hankkia lisäakun Bosch-puutarhatuotteiden sopimus-mymälän kautta	Hakeudu asiakaspalveluun
Leikkuuterä ei pyöri kun kone on käynnistetty	Ruoho tukkii terän	Pysäytä konePoista tukkeutuma (käytä aina puutarhakäsineitä)
	Terän mutteri/-ruuvi on löysällä	Kiristä terän mutteri/-ruuvi
Voimakas värinä/melu	Terän mutteri/-ruuvi on löysällä	Kiristä terän mutteri/-ruuvi
	Terä on vahingoittunut	Terän vaihto
Lataaminen ei ole mahdollista	Akun kosketuspinnat ovat likai-sia	Puhdista akun kosketuspinnat esim. asentamalla ja irrottamalla akku useamman kerran, vaih-da tarvittaessa akku uuteen
	Akku on viallinen, koska akun si-sällä on tehokatkos (kennoissa)	Vaihda akku uuteen
LED-näytöt 18 tai 19 eivät syty, kun pistotulppa on liitetty pis-torasiaan	Latauslaitteen verkkopistotulp-paa ei ole liitetty (oikein)	Liitä pistotulppa (kunnolla) pis-torasiaan
	Pistorasia, verkkojohto tai lata-uslaite on viallinen	Tarkista verkkojännite ja anna tarvittaessa Bosch-sähkötyöka-lujen sopimushuollon tarkistaa latauslaite/verkkojohto

Hoito ja huolto

Huolto ja puhdistus

▶ Huom! Ennen huolto- ja puhdistustöitä on laite pysäytettävä, virtapiirin katkaisin irrotettava ja akku sekä ruohonkokoojasäiliö poistettava laitteesta.
Käytä aina puutarhakäsineitä, kun työskentelet terävien terien alueella.

Huomio: Suorita seuraavat huoltotoimenpiteet säännöllisesti, takaaksesi pitkän ja luotettavan käyttöajan.

Tarkista säännöllisesti, ettei koneessa ole ilmeisiä puutteita, kuten löysät tai vahingoittuneet terät, irtonaiset liitokset tai kuluneet tahi vaurioituneet osat.

Tarkista, että suojukset ja suojalaitteet ovat kunnossa ja oikein asennettu. Suorita mahdolliset huolto- ja korjaustyöt ennen käyttöä.

Jos sähkölaitteessa, huolellisesta valmistuksesta ja koestusmenettelystä huolimatta esiintyy vikaa, tulee korjaus antaa Bosch sopimushuollon tehtäväksi.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka löytyy sähkö- laitteen mallikilvestä.

Teränhoito

▶ Huom! Ennen huolto- ja puhdistustöitä on laite pysäytettävä, virtapiirin katkaisin irrotettava ja akku sekä ruohonkokoojasäiliö poistettava laitteesta.
Käytä aina puutarhakäsineitä, kun työskentelet terävien terien alueella.

Kiepauta kone oikealle kyljelleen ja tarkista terä. Vaihda välittömästi tylsä tai vahingoittunut terä uuteen.

Menettele seuraavasti, kun vaihdat terän:

Lukitse koneisto, työntämällä ruuvitaltta (ei kuulu toimitukseen) reikään 26. Pidä kiinni terästä 30 puutarhakäsineillä (eivät kuulu toimitukseen) ja poista terän pultti 29, terälevy 28 ja terä 30 ruuvitaltalla (ei kuulu toimitukseen).

Kiinnitä terä 30 terälevyineen 28 ja terän pultteineen 29. Varmista, enne kuin kiristät terän pultin 29, että terä on asennettu oikeinpäin (tunnuksen 😊 tulee näkyä, katso kuva I).

Varmista, että ruuvitaltta on poistettu ennen koneen käyttöönottoa.

- Älä asennettaessa voitele terää tai teränpulttia rasvalla tai öljyllä.

Akun hoito

▶ Huom! Ennen huolto- ja puhdistustöitä on laite pysäytettävä, virtapiirin katkaisin irrotettava ja akku sekä ruohonkokoojasäiliö poistettava laitteesta.
Käytä aina puutarhakäsineitä, kun työskentelet terävien terien alueella.

Akun optimaalisen hyödyn takaamiseksi, ota huomioon seuravat ohjeet ja toimenpiteet:

• Suojaa akku kosteudelta ja vedeltä.
• Varastoi akku vain lämpötila-alueella 0 °C ... 45 °C. Älä esim. jätä akkua autoon makaa-maan kesällä.
• Älä jätä akkua laitteeseen suoraan auringon-paisteeseen.
• Akun optimaalinen säilytyslämpötila on 5 °C.
• Puhdista akun tuuletusaukot silloin tällöin pehmeällä, puhtaalla ja kuivalla siveltimellä.

Laitteen huomattavasti lyhentynyt käyttöaika la-tauksen jälkeen osoittaa, että akku on loppuunkäytetty ja täytyy vaihtaa uuteen.

Työvaiheen jälkeen/säilytys

Puhdista kone ulkoa huolella pehmeällä harjalla ja rievulla. Älä käytä vettä, liuottimia tai kiillotusaineita. Poista kaikki kiinnittynyt ruoho, etenkin tuuletusaukoista 9.

Aseta kone sivuttain ja puhdista teräalue. Poista kovaksi puristunut leikkuujäännös puu- tai muovikappaleella.

Käytä aina puutarhakäsineitä, kun työskentelet terävien terien alueella.

Säilytä kone kuivassa paikassa. Älä aseta muita esineitä koneen päälle. Taita kahva kokonaan yhteen tilan säästämiseksi.

Tarkista taittaessasi auki tai kiinni ylempi/alempi käsikahva, että virtajohto ei jää puristukseen. Älä anna käsikahvan pudota.

Kokoojasäiliö irrotetaan koneen säilytyksen ajaksi.

Lisätarvikkeet

Leikkuuterä

Rotak 34 LI.... F 016 800 288

Rotak 37 LI.... F 016 800 277

Rotak 43 LI. F 016 800 278

Asiakaspalvelu ja asiakasneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta:

www.bosch-pt.com

Bosch-asiakasneuvontatiimi auttaa mielellään sinua tuotteiden ja lisätarvikkeiden ostoa, käyttöä ja säätöä koskevissa kysymyksissä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Puh.: [phone]

Akku on testattu UN-käsikirjan

ST/SG/AC.10/11/korj.3 osa III, alaotsikko 38.3 mukaan. Siinä on aktiivinen suoja sisäistä ylipainetta ja oikosulkua vasten sekä rakenteita, jotka estävät väkivaltaisen murron ja vaarallisen takavirran.

Akun sisältämä litiumekvivalenttimäärä alittaa kyseisiä raja-arvoja. Tästä johtuen akku ei yksikkönä eikä laitteeseen asennettuna kuulu kansallisiin tai kansainvälisiin vaarallisten aineiden säännösten piiriin. Vaarallisten aineiden säännökset voivat kuitenkin tulla kysymykseen kuljetettaessa useita akkuja. Tässä tapauksessa saattaa olla välttämätöntä noudattaa määrättyjä

edellytyksiä (esim. pakkausten suhteen). Tarkemmat tiedot löydät englanninkielisestä ohjelehdestä allaolevasta internetosoitteesta:

http://purchasing.bosch.com/en/start/

Allgemeines/Download/index.htm.

Hävitys

Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.

Vain EU-maita varten:

Älä heitä sähkötyökaluja talousjätteisiin!

Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2002/96/EY ja sen kansallisten lakien muunnosten mukaan,

tulee käyttökelvottomat sähkötyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön.

Akut/paristot:

Li-Ion Li

Li-ioni:

Katso ohjeita kappaleessa

"Kuljetus", sivu 163.

Älä heitä akkua/paristoja talousjätteisiin, tuleen tai veteen. Akut/paristot tulee kerätä, kierrättää tai hävittää ympäristöystävällisellä tavalla.

Vain EU-maita varten:

Vialliset tai loppuunkäytetyt akut tulee kierrättää direktiivin 91/157/ETY mukaisesti.

Oikeus teknisiin muutoksiin pidätetään.

Kaarkäepideme kokkupanek A
