HASZNÁLATI ÚTMUTATÓ ROTAK 43 LI E ACCU, ROTAK43LI BOSCH

hu Eredeti használati utasítás

Magyar ....Oldal 240

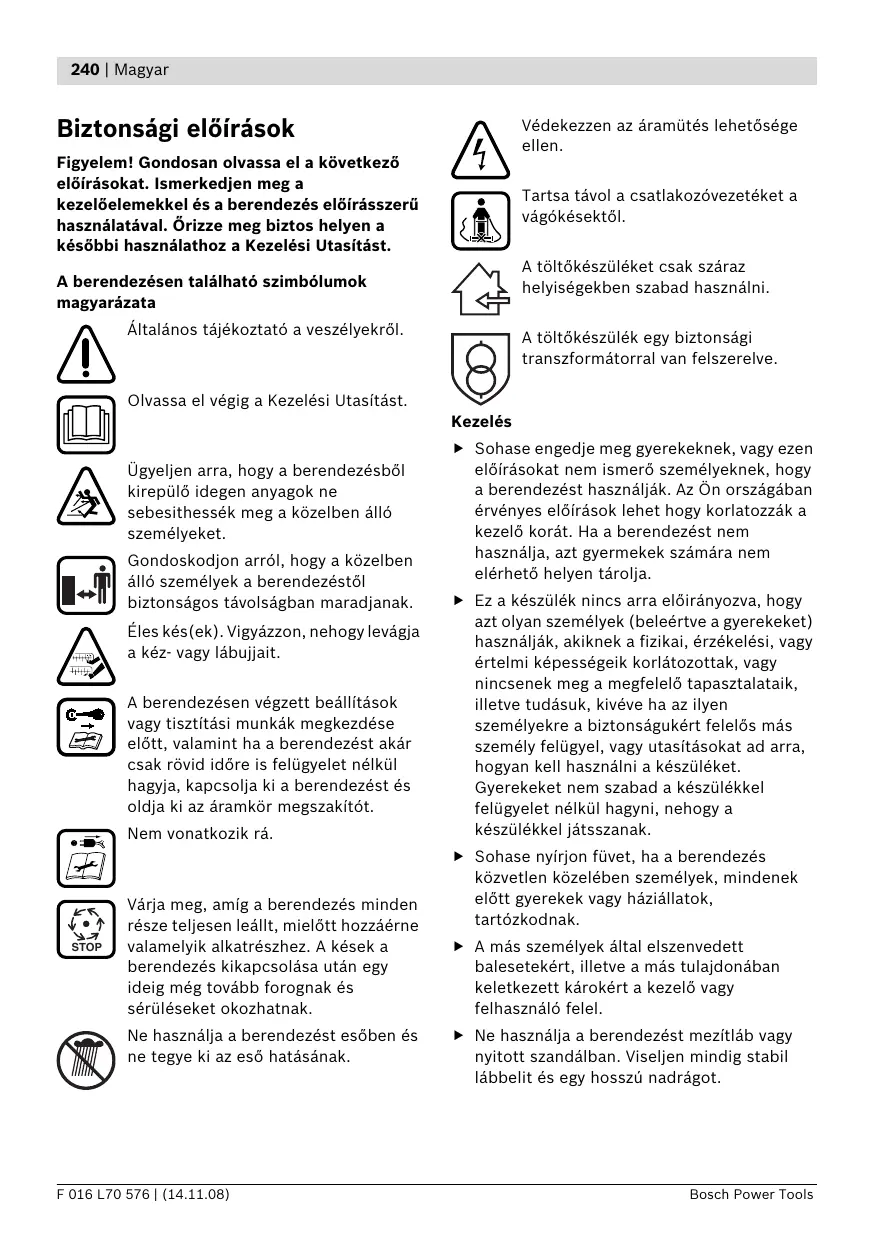

Biztonsági előírások

Figyelem! Gondosan olvassa el a következő előírásokat. Ismerkedjen meg a kezelőelemekkel és a berendezés előírásszerű használatával. Örizze meg biztos helyen a későbbi használathoz a Kezelési Utasítást.

A berendezésen található szimbólumok magyarázata

Általános tájékoztató a veszélyekröl.

Olvassa el végig a Kezelési Utasítást.

Ügyeljen arra, hogy a berendezésből kirepülő idegen anyagok ne sebesithessék meg a közelben álló személyeket.

Gondoskodjon arról, hogy a közelben álló személyek a berendezéstől biztonságos távolságban maradjanak.

Éles kés(ek). Vigyázzon, nehogy levágja a kéz- vagy lábujjait.

A berendezésen végzett beállítások vagy tisztítási munkák megkezdése előtt, valamint ha a berendezést akár csak rövid időre is felügyelet nélkül hagyja, kapcsolja ki a berendezést és oldja ki az áramkör megszakítót.

Nem vonatkozik rá.

Várja meg, amíg a berendezés minden része teljesen leállt, mielőtt hozzáérne valamelyik alkatrészhez. A kések a berendezés kikapcsolása után egy ideig még tovább forognak és sérüléseket okozhatnak.

Ne használja a berendezést esőben és ne tegye ki az eső hatásának.

Védekezzen az áramütés lehetősége ellen.

Tartsa távol a csatlakozóvezetéket a vágókésektől.

A töltőkészüléket csak száraz helyiségekben szabad használni.

A töltőkészülék egy biztonsági transzformátorral van felszerelve.

Kezelés

▶ Sohase engedje meg gyerekeknek, vagy ezen előírásokat nem ismerő személyeknek, hogy a berendezést használják. Az Ön országában érvényes előírások lehet hogy korlatozzák a kezelő korát. Ha a berendezést nem használja, azt gyermekek számára nem elérhető helyen tárolja.
Ez a készülék nincs arra előirányozva, hogy azt olyan személyek (beleértve a gyerekeket) használják, akiknek a fizikai, érzékelési, vagy értelmi képességeik korlátozottak, vagy nincsenek meg a megfelelő tapasztalataik, illetve tudásuk, kivéve ha az ilyen személyekre a biztonságukért felelős más személy felügyel, vagy utasításokat ad arra, hogyan kell használni a készüléket. Gyerekeket nem szabad a készülékkel felügyelet nélkül hagyni, nehogy a készülékkel játsszanak.
▶ Sohase nyírjon füvet, ha a berendezés közvetlen közelében személyek, mindenek előtt gyerekek vagy háziállatok, tartózkodnak.
A más személyek által elszenvedett balesetekért, illetve a más tulajdonában keletkezett károkért a kezelő vagy felhasználó felel.
▶ Ne használja a berendezést mezítláb vagy nyitott szandálban. Viseljen mindig stabil lábbelit és egy hosszú nadrágot.

Gondosan vizsgálja meg a megmunkálni kívánt területet, és távolítsa el a köveket, botokat, drótokat, csontokat és egyéb idegen tárgyakat.
A használat előtt mindig ellenőrizze, nincsenek-e elkopva vagy megrongálódva a kés, a kés csavarjai és a vágó egység. Az elhasználódott vagy megrongálódott késeket és késcsavarokat mindig teljes készletként cserélje ki, hogy elkerülje a kiegyensúlyozatlanságot.
Csak nappali fénynél vagy jó mesterséges megvilágitás mellett nyírjon füvet.
▶ A berendezést nedves füben lehetőség szerint ne használja.
▶ Mindig nyugodtan menjen, sohase fusson gyorsan.
A berendezést sohase üzemeltesse meghibásodott védőberendezésekkel, vagy fedéllel, illetve biztonsági berendezések, mint például ütközésvédő és/vagy fügyűjtő kosár nélkül.
▶ A lejtőkön végzett munka veszélyes lehet.
- Különösen meredek lejtőkön ne nyírjon füvet.
- Ferde felületeken, vagy nedves füben mindig ügyeljen arra, hogy csak biztonságos, szilárd helyekre lépjen.
- Ferde felületeken mindig keresztben haladva, sohase fel- vagy lefelé haladva nyírjon füvet.
- A lejtőkön irányváltoztatás esetén különösen óvatosan kell eljárni.
▶ Hátrafelé menés vagy a berendezés húzása esetén igen óvatosan kell eljárni.
▶ A berendezést a fünyírás közben mindig előrefelé tolja és sohase a teste felé húzza.
A késeknek nyugalmi helyzetben kell lenniük, ha a berendezést a szállításhoz meg kell billenteni, ha a berendezéssel fümentes területen halad keresztül, valamint amikor a berendezést a nyírásra kerülő területhez illetve attól elszállítja.

A berendezést az elindításnál vagy a motor bekapcsolásánál ne billentse meg, kivéve ha ehhez a magas füben való munkához okvetlenül szükség van. Ebben az esetben a gyepszellőztetőnek a kezelőtől távolabbi oldalát a fogantyú lenyomásával ne emelje fel jobban, mint amennyire okvetlenül szükséges. Ügyeljen arra, hogy mindkét keze a fogantyún legyen, amikor a berendezést ismét leereszti.
Az Üzemeltetési útmutatónak megfelelően kapcsolja be a berendezést, és ügyeljen arra, hogy a lábai elég messze legyenek a forgó alkatrészektől.
▶ A kezeit és a lábait sohase tegye a forgó alkatrészek közelébe vagy azok alá.
▶ Tartson be bizonyos távolságot a kivető zóna felé, ha a berendezéssel dolgozik.
▶ Sohase emelje fel és sohase vigye a berendezést működő motor mellett.

Oldja ki az áramkör megszakítót:

• minden olyan esetben, ha örizet nélkül hagyja a berendezést,
• a beékelődések elhárítása előtt,
• mielőtt a berendezést ellenőrizné, megtisztítaná, vagy azon valamilyen munkát végezne,
• egy idegen testtel való ütközés után. Azonnal ellenőrizze a berendezés esetleges megrongálódásait és szükség esetén javíttassa meg,
• ha a berendezés szokatlan módon rezgésbe jön (azonnal ellenőrizze).

Karbantartás

Gondoskodjon arról, hogy valamennyi anya, csapszeg és csavar biztonságosan rögzítve legyen, hogy garantálhassa berendezés biztonságos munkavégzési állapotát.
▶ Rendszeresen ellenőrizze a fügyűjtő kosár állapotát és elhasználódását.
Vizsgálja felül a berendezést és a biztonság érdekében cserélje ki az elhasználódott vagy megrongálódott alkatrészeket.
Kizárólag a berendezéshez előirányzott vágókéseket használjon.

Gondoskodjon arról, hogy a cserealkatrészként csak Bosch gyártmányú alkatrészeket használjanak.
▶ Viseljen mindig kerti védőkesztyűt, ha az éles kések körül végez munkát.

Tájékoztató az akkumulátor optimális kezeléséhez

▶ Győződjön meg róla, hogy a berendezés ki van kapcsolva, mielött beszerelné az akkumulátort. Ha egy bekapcsolt berendezésbe szerel be egy akkumulátort, ez balesetekhez vezethet.

Tartsa távol a töltőkészüléket az esötől vagy nedvességtől. Ha víz hatol be egy töltőkészülékbe, ez megnöveli az áramütés veszélyét.

Az akkumulátort csak a gyártó által ajánlott töltőkészülékekben töltse fel. Ha egy bizonyos akkumulátortípus feltöltésére szolgáló töltőkészülékben egy másik akkumulátort próbál feltölteni, tűz keletkezhet.

▶ Ne töltsön a töltökészülékkel idegen gyártmányú akkumulátorokat. A töltökészülék csak a műszaki adatoknál megadott feszültségű Bosch lítium-ion akkumulátorok töltésére alkalmas. Ellenkező esetben tűz- és robbanásveszély áll fenn.

Tartsa tisztán a töltőkészüléket. Elszennyeződés esetén megnövekedik az áramütés veszélye.

▶ Minden használat előtt ellenőrizze a töltőkészüléket, a kábelt és a csatlakozó dugót. Ha valamilyen megrongálódást észlel, ne használja a töltőkészüléket. Sohase nyissa fel saját maga a töltőkészüléket, és csak megfelelően kiképzett szakembereket bizzon meg a töltőkészülék javításával. A javításhoz csak eredeti alkatrészeket szabad használni. Egy megrongálódott töltőkészülék, kábel, vagy csatlakozó dugó megnöveli az áramütés veszélyét.

▶ Ne üzemeltesse a töltőkészüléket könnyen gyulladó alátéten (például papíron, textilanyagokon, stb.) illetve gyúlékony környezetben. A töltőkészülék a töltési folyamat során felmelegszik, ennek következtében tűzveszély áll fenn.

A berendezésben csak az ahhoz tartozó akkumulátorokat használja. Más akkumulátorok használata személyi sérüléseket és tüzet okozhat.

Tartsa távol a használaton kívüli akkumulátort irodai kapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól és más kisméretű fémtárgyaktól, amelyek áthidalhatják az érintkezőket. Az akkumulátor érintkezői közötti rövidzárlat égési sérüléseket vagy tüzet okozhat.

Hibás alkalmazás esetén az akkumulátorból folyadék léphet ki. Kerülje el az érintkezést a folyadékkal. Ha véletlenül mégis érintkezésbe jutott az akkumulátorfolyadékkal, azonnal öblítse le vízzel az érintett felületet. Ha a folyadék a szemébe jutott, keressen fel ezen kívül egy orvost. A kilépő akkumulátorfolyadék irritációkat vagy égéses börsérüléseket okozhat.

▶ Ne nyissa fel az akkumulátort. Ekkor fennál egy rövidzárlat veszélye.

- Óvja meg az akkumulátort a forróságtól, például tartós napsugárzástól és a tüztől. Robbanásveszély.

▶ Sohase zárja rövidre az akkumulátor pólusait. Robbanásveszély.

Az akkumulátor megrongálódása vagy szakszerűtlen kezelése esetén abból gözök léphetnek ki. Azonnal juttasson friss levegőt a helyiségbe, és ha panaszai vannak, keressen fel egy orvost. A gözök ingerelhetik a légzőutakat.

- Óvja meg az akkumulátort a nedvességtől és a víztől.

Az akkumulátort csak a 0 °C ... 45 °C hömér-séklet tartományban szabad tárolni. Ne hagyja például az akkumulátort nyáron egy gépjárműben.

Idönként tisztítsa meg az akkumulátor szellőzőrését egy puha, tiszta és száraz ecsettel.

A működés leírása

Olvassa el az összes biztonsági figyelmeztetést és előírást.

A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Rendeltetésszerű használat

A berendezés magánterületeken végzett fünyírásra szolgál.

Szállítmány tartalma

Óvatosan vegye ki az akkumulátoros berendezést a csomagolásból és ellenőrizze, hogy az alábbi alkatrészek teljes mértékben megvannak-e:

• Fünyírógép kengyeles fogantyúval
• 1 Kengyeles fogantyú alsórész
• 2 Csavarok
• 2 Szárnyasanya
• 2 Lemezcsavarok
• 2 Fügyűjtő kosár felek (Rotak 34/37 LI)
• 3 Fügyüjtő kosár felek (Rotak 43 LI)
• 2 Kábelklipsz
• Töltőkészülék
• Áramkör megszakító
• Akkumulátor/akkumulátorok*
• Kezelési Útmutató

\* A terméktöl függ

Ha valamelyik alkatrész hiányzik, vagy megrongálódott, forduljon ahhoz a kereskedőhöz, akinél a készüléket vásárolta.

A berendezés súlya teljesen összeszerelt állapotban körülbelül 12,8–13,8 kg. A berendezésnek a csomagolásból való kivételéhez szükség esetén hívjon segítséget.

Ügyeljen az éles késekre, amikor a berendezést kiveszi a csomagolásból vagy a gyephez viszi.

Az ábrázolásra kerülő komponensek

Az ábrázolásra kerülő alkatrészek számozása a készüléknek az ábrákat tartalmazó oldalon található ábráira vonatkozik.

1 Kapcsolókar
2 Biztonsági gomb
3 Kengyeles fogantyú felsőrész
4 Fügyüjtő kosár
5 Ütközésvédő
6 Kengyeles fogantyú alsórész
7 Akkumulátorfedél
8 Akkumulátor
9 Szellőzőnyílás
10 Kerekek
11 Fügereblye
12 Vágási magasság beállító kar
13 Feltöltési szintjelző display gomb
14 Akkumulátor feltöltési kijelző
15 A hömérsékletellenőrző berendezés kijelzése
16 Töltőkosár
17 Töltőkészülék
18 Piros LED-kijelző a töltőkészüléken
19 Zöld LED-kijelző a töltőkészüléken
20 Hálózati csatlakozó dugó **
21 Gyártási szám

** az alkalmazási országtól függ

A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozékprogramunkban valamennyi tartozék megtalálható.

Müszaki adatok

Fünyirógép		Rotak 34 LI	Rotak 37 LI	Rotak 43 LI
Cikkszám		3 600 H81 ...	3 600 H81 ...	3 600 H81 ...
Kés szélessége	cm	34	37	43
Vágási magasság	mm	20-70	20-70	20-70
Térfogat, fügyűjtő kosár	I	40	40	50
Súly (max.)	kg	12,8	13,0	13,8
Gyári szám		Lásd a 21 gyári számot a berendezés típustábláján
Akkumulátor		Li-ion	Li-ion	Li-ion
Cikkszám		2 607 336 107	2 607 336 107	2 607 336 107
Névleges feszültség	V	36	36	36
Töltési idő (kimerült akkumulátor esetén)	perc	60	60	60
Akkucellák száma		20	20	20
Töltőkészülék		AL 3640 CV Professional	AL 3640 CV Professional	AL 3640 CV Professional
Cikkszám		2 607 225 ...	2 607 225 ...	2 607 225 ...
Névleges feszültség	V	36	36	36
Töltőáram	A	4,0	4,0	4,0
Megengedett töltési hőmérséklet tartomány	°C	0-45	0-45	0-45
Súly az „EPTA-Procedure 01/2003” (2003/01 EPTA-eljárás) szerint	kg	1,0	1,0	1,0
Érintésvédelmi osztály		☐/II	☐/II	☐/II

Zaj és vibráció értékek

Rotak 34/37 LI

A mérési értékek a 2000/14/EK (1,60 m magasságban, 1,0 m távolságra) és az EN ISO 5349 szabvány alapján kerültek meghatározásra.

A készülék A-értékelésű zajszintjének tipikus értékei: hangnyomásszint 81 dB(A); garantált hangteljesítményszint alacsonyabb mint 90 dB(A). Szórás, K=0.74 dB.

A kéz-kar rezgésének tipikus értéke alacsonyabb, mint 2,5 m/sec ^4 .

Rotak 43 LI

A mérési értékek a 2000/14/EK (1,60 m magasságban, 1,0 m távolságra) és az EN ISO 5349 szabvány alapján kerültek meghatározásra.

A készülék A-értékelésű zajszintjének tipikus értékei: hangnyomásszint 81 dB(A); garantált hangteljesítményszint alacsonyabb mint 91 dB(A). Szórás, K=0.74 dB.

A kéz-kar rezgésének tipikus értéke alacsonyabb, mint 2,5 m/sec ^4 .

Megfelelőségi nyilatkozat CE

Rotak 34/37 LI

Egyedüli felelőséggel kijelentjük, hogy a „Műszaki adatok” alatt leírt termék megfelel a következő szabványoknak, illetve irányadó dokumentumoknak: EN 60335, EN 50338 (akkumulátoros berendezés) és EN 60335 (akkumulátor töltőkészülék) a 2006/95/EK, 2004/108/EK, 98/37/EK (2009.XII.28-ig), 2006/42/EK (2009.XII.29-tól kezdve), 2000/14/EG irányelvek rendelkezései szerint. 2000/14/EK: Mért hangteljesítmény-szint 90 dB(A). A konformítás megállapítási eljárás leírása a VI függelékben található.

Rotak 43 LI

Egyedüli felelőséggel kijelentjük, hogy a „Műszaki adatok” alatt leírt termék megfelel a következő szabványoknak, illetve irányadó dokumentumoknak: EN 60335, EN 50338 (akkumulátoros berendezés) és EN 60335 (akkumulátor töltőkészülék) a 2006/95/EK, 2004/108/EK, 98/37/EK (2009.XII.28-ig), 2006/42/EK (2009.XII.29-tól kezdve), 2000/14/EG irányelvek rendelkezései szerint. 2000/14/EK: Mért hangteljesítmény-szint 90 dB(A). A konformítás megállapítási eljárás leírása a VI függelékben található.

Megnevezett vizsgálóhely:

SRL, Sudbury, England, Nr. 1088

A müszaki dokumentáció a következő helyen található:

▶ Figyelem! A karbantartási vagy tisztítási munkák megkezdése előtt kapcsolja ki a berendezést, oldja ki az áramkör megszakítót és vegye ki belőle az akkumulátort. Ugyanez érvényes azokra az esetekre is, amikor a hálózati csatlakozó kábel megrongálódott, belevágtak, vagy beakadt valamibe.
▶ A berendezés kikapcsolása után a kések még néhány másodpercig tovább forognak.
▶ Vigyázat – ne érintse meg a forgó vágókést.

Az akkumulátor feltöltése

Ügyeljen a hálózati feszültségre: Az áramforrás feszültségének meg kell egyeznie a berendezés típustábláján található adatokkal. A 230 V-os berendezéseket 220 V/240 V hálózati feszültségről is szabad üzemeltetni.

Csak a berendezéssel szállított töltőkészüléket használja. Csak ez a töltőkészülék van pontosan beállítva az Ön berendezésében alkalmazásra kerülő lithium-ionos-akkumulátorok töltésére.

Az akkumulátor egy hömérsékletellenőrző berendezéssel van felszerelve, amely az akkumulátor töltését csak 0 °C és 45 °Cközötti hömérséklet esetén teszi lehetővé. Ez igen magas akkumulátor-élettartamot biztosít.

Megjegyzés: Az akkumulátor félig feltöltve kerül kiszállításra. Az akkumulátor teljes teljesítményének biztosítására az első alkalmazás előtt töltse fel teljesen az akkumulátort a töltőkészülékben.

A Li-ion-akkumulátort bármikor fel lehet tölteni, anélkül, hogy ez megrövidítené az élettartamát. A töltési folyamat megszakítása nem árt az akkumulátornak.

A lithium-ion-akkumulátor a készülékben mélykisülés elleni védelemmel van ellátva. Egy kimerült akkumulátor esetén a berendezést egy biztonsági védőkapcsolás lekapcsolja, és ezután nem lehet tovább üzemeltetni.

▶ A berendezés automatikus kikapcsolása után ne nyomja tovább a be-/kikapcsolót. Ez megrongálhatja az akkumulátort.

A töltési folyamat

A töltési folyamat azonnal megkezdődik, mihelyt bedugja a töltőkészülék hálózati csatlakozó dugóját a dugaszoló aljzatba és a 8 akkumulátort a 16 akkumulátor-töltőkosárba.

Az intelligens töltési eljárás alkalmazásának eredményeképpen a készülék automatikusan felismeri az akkumulátor töltési szintjét és az akkumulátor hömérsékletétől és feszültségétől függően mindig az optimális töltőárammal tölti az akkumulátort.

Ez az eljárás kíméli az akkumulátort, és az akkumulátor a töltőkészülékben való tárolás esetén mindig teljesen feltöltött állapotban marad.

A kijelző elemek magyarázata

A töltési folyamat felügyeletét a 18, ill. 19 LEDkijelző jelzi:

Gyorstöltési eljárás

A gyorstöltési eljárást a 19 zöld LED-kijelző villogása jelzi. A töltési folyamat során az akkumulátor három zöld LED-je

egymás után rövid időre kigyullad, majd kialszik. Az akkumulátor akkor van teljesen feltöltve, ha a három zöld LED tartósan világítani kezd. Az akkumulátor teljes feltöltésének befejezése után kb. 5 perccel a három zöld LED ismét kialszik.

Megjegyzés: A gyorstöltési eljárásra csak akkor van lehetőség, ha az akkumulátor hömérséklete a megengedett töltési hömérséklet tartományon belül van, lásd a „Műszaki adatok” fejezetet.

Akkumulátor feltöltve

Ha a zöld 19 LED-kijelző folytonosan világít, ez azt jelzi, hogy az akkumulátor teljesen fel van töltve.

Ezen felül felhangzik egy kb. 2 másodperces hangjelzés, amely az akkumulátor teljes feltöltését akusztikus jellel jelzi.

Az akkumulátort ekkor azonnal ki lehet venni a töltőkosárból és használni lehet.

Ha nincs akkumulátor bedugva a töltőkészülékbe, akkor a 19 zöld LED-kijelzőfolyamatos fénye azt jelzi, hogy a hálózati csatlakozó dugó be van dugva a dugaszolóaljzatba és a töltőkészülék üzemkész.

Az akkumulátor hömérséklete 0 °C alatt vagy 45 °C felett van

Ha a piros 18 LED-kijelző tartós fénnyel világít, ez azt jelzi, hogy az akkumulátor hőmérséklete a 0 °C–45 °C gyorstöltési tartományon kívül van. Mihelyt az akkumulátor ismét eléri a megengedett hömérséklet tartományt, a töltőkészülék automatikusan átkapcsol gyorstöltésre.

Ha az akkumulátor hömérséklete a megengedett töltési hömérséklet tartományon kívül van az akkumulátornak a töltőkészülékbe való behelyezésekor kigyullad az akkumulátoron elhelyezett piros LED.

A készülékkel nem lehet tölteni

Ha a töltési folyamatban zavar áll fenn, ezt a piros 18 LED-kijelző villogása jelzi.

A töltési folyamatot nem lehet elindítani és az akkumulátort nem lehet felölteni (lásd „Hibakeresés”).

Töltési tájékoztató

Ha a készüléket folyamatosan vagy többször egymás után szünet nélkül használja akkumulátorok feltöltésére, akkor a töltőkészülék felmelegedhet. Ez a jelenség nem veszélyes és nem jelenti azt, hogy a töltőkészülék műszaki szempontból meghibásodott.

Ha az akkumulátor feltöltése után a készülék már csak lényegesen rövidebb ideig üzemeltethető, akkor az akkumulátor elhasználódott és ki kell cserélni.

Az akkumulátor hütése (Active Air Cooling)

A töltőkészülékbe beépített ventillátorvezérlés ellenőrzi a töltőkészülékbe behelyezett akkumulátor hömérsékletét. Ha az akkumulátor hömérséklete meghaladja a 30 °C értéket, az akkumulátort egy ventillátor lehűti az optimális töltési hömérsékletre. A bekapcsolt ventillátor bizonyos szellőztetési zajt kelt.

Ha a ventillátor nem jár, az akkumulátor hömérséklete az optimális töltési hömérséklet tartományon belül van, vagy a ventillátor meghibásodott. Ez utóbbi esetben az akkumulátor töltési ideje meghosszabbodik.

Összeszerelés

Az akkumulátort és/vagy az áramkör megszakítót csak akkor helyezze be, amikor a berendezés már teljesen össze van szerelve.
A felső/alsó fogantyú szétnyításakor, illetve összecsukásakor ügyeljen arra, hogy ne csípje be a hálózati csatlakozó kábelt. Ne ejtse le a fogantyút.

A kengyeles fogantyúk felszerelése A

① ② Helyezze bele a 6 kengyeles fogantyú alsó részt az erre a célra szolgáló furatokba, majd a lemezcsavarokkal biztosítsa.

Megjegyzés: A 3 kengyeles fogantyú felső rész magassága beállítható. Szerelje fel a kengyeles fogantyút az I vagy II helyzetbe.

③ Erősítse rá a 3 kengyeles fogantyú felső részt a csavarokkal és 22 szárnyasanyákkal az alsó 6 rudazatra.

Megjegyzés: Gondoskodjon arról, hogy a kábelt a készülékkel szállított kábelklipszekkel hozzáerősítsék a kengyeles fogantyúhoz.

Az akkumulátor beszerelése B

① ② Húzza fel a 23 akkumulátorfedélkart és emelje meg a 7 akkumulátorfedelet.
③ Helyezze úgy be a 8 akkumulátor, hogy az hallhatóan bepattanjon a helyére (klik).
4 Tolja be az ábrán látható módon a 24 áramkör megszakítót. Győződjön meg arról, hogy ezt helyesen helyezte el.

⑤ Ha a fünyírogépet nem azonnal használja, állítsa a 24 áramkör megszakítót a parkolási helyzetbe.

Zárja le a 7 akkumulátorfedelet.

Az akkumulátor kivétele

Húzza fel a 23 akkumulátorfedélkart és emelje meg a 7 akkumulátorfedelet.

Oldja ki a 24 áramkör megszakítót és hozza a parkolási helyzetbe.

Vegye ki a 8 akkumulátort.

Rakja össze a fügyűjtő kosarat

Rotak 34/37 LI C

Rakja össze a fügyűjtő kosár felső részét a fügyűjtő kosár alsó részével, ehhez pattintsa be a széleken található füleket. Kezdje a munkát hátul és előre felé haladjon.

Rotak 43 LI D

Rakja össze a fügyűjtő kosár alsó részének két felét, ehhez pattintsa be a széleken található füleket. Kezdje a munkát hátul és előre felé haladjon.
② Dugja össze a fügyűjtő kosár két felét.

A fügyüjtő kosár behelyezése/levétele E

Emelje fel az 5 ütközésvédőt és tartsa ebben a helyzetben, hogy be tudja tenni, vagy ki tudja venni a 4 fügyűjtő kosarat.

Ha a lenyírt füvet nem akarja felfogni, akkor a fünyírogépet beakasztott 4 fügyűjtő kosár nélkül is lehet használni. Az 5 ütközésvédőt ebben az esetben azonban le kell hajtani.

A vágási magasság beállítása F

A vágási magasság beállítása előtt állítsa le a berendezést, engedje el a kapcsolókart és várjon, amíg a motor teljesen leáll. A kések a motor kikapcsolása után még tovább forognak és sérüléseket okozhatnak.
▶ Vigyázat – ne érintse meg a forgó vágókést.

A szezonban először végrehajtandó fűnyíráshoz célszerű egy nagyobb vágási magasságot beállítani.

A fünyírogépet 7 különböző vágási magasságra lehet 35 mm és 70 mm között beállítani. Nyomja ehhez befelé a 12 vágási magasság beállító kart, majd tolja el előre vagy hátra, miközben lenyomja vagy felemeli a fünyírogépet, hogy ezzel beállítsa a kívánt vágási magasságot.

A 25 fedélnek az ábrán látható eltávolításával a fünyíró vágási magasságát 20 mm-re lehet csökkenteni.

▶ A 20 – 30 mm-es vágási magasság esetén az akkumulátor működési ideje lecsökken.

Üzemeltetés

Üzembe helyezés

A berendezés kikapcsolása után a kések még néhány másodpercig tovább forognak. A berendezés ismételt bekapcsolása előtt várja meg, amíg mind a motor, mind a kések teljesen leállnak.
▶ Sohase kapcsolja ki és ismét be gyorsan egymás után a berendezést.

Megjegyzés: Az elindítás megkönnyítésére nyomja lefelé a fogantyús kengyelt, hogy ezzel felemelje az első kerekeket.

Ismét tegye be a 24 áramkör megszakítót.

Bekapcsolás G

① Nyomja meg és tartsa megnyomva a 2 biztonsági gombot.
② Húzza hozzá az 1 kapcsolókart a kengyeles fogantyúhoz.
Engedje el a 2 biztonsági gombot.

Megjegyzés: A motor az 1 kapcsolókar működtetése után rövid késleltetéssel indul csak el.

Kikapcsolás

Engedje el az 1 kapcsolókart.

Ha a fünyírógépet nem azonnal használja, állítsa a 24 áramkör megszakítót a parkolási helyzetbe.

A berendezés egy motorfékkel van felszerelve. Ez a védőberendezés a kést néhány másodperc alatt lefékezi.

Fünyírás H

Óvja meg az akkumulátort a magas hőmérsékletek, mint például a közvetlen napsugárzás és a tűz behatásától. A berendezés 0 °C hőmérséklet alatt vagy 45 °C hőmérséklet felett nem működik!

Közvetlen napsugárzás esetén ne hagyja az akkumulátort a berendezésben.

Ha igen nehéz körülmények között használja a berendezést, ügyeljen arra, hogy ne terhelje túl a motort.

Túlterhelés esetén a motorfordulatszám csökken és a motor hangja megváltozik. Ilyenkor álljon meg, ismét engedje el az 1 kapcsolókart és állítson be egy nagyobb vágási magasságot. A vágási teljesítmény ellenkező esetben csökkenhet (az akkumulátor futási ideje lecsökkenhet) és/vagy a berendezés vagy az akkumulátor megrongálódhat.

A 11 fügereblye a falak és sarkok közelében is lehetővé teszi a fű lenyírását. Ügyeljen arra, hogy a 11 fügereblyével végzett nyírás során ne érjen hozzá semmilyen tárgyhoz.

Munkavégzési tanácsok

Akkumulátor feltöltési kijelző (lásd a fő ábrát)

A 8 akkumulátor egy 14 feltöltési szintjelző displayjel van felszerelve, amely az akkumulátor töltési szintjét jelzi. A 14 feltöltési szintjelző display 3 zöld LED-ből áll.

Nyomja meg a 13 feltöltési szintjelző display gombját, ha aktiválni akarja a 14 feltöltési szintjelző display. A feltöltési szintjelző display kb. 5 másodperc elteltével magától kialszik.

A töltési szintet a berendezésröl levett akkumulátornál is ellenőrizni lehet.

LED-kijelző	Az akkumulátor kapacitása
Tartós fény 3 zöld LED	≥ 2/3
Tartós fény 2 zöld LED	≥ 1/3
Tartós fény 1 zöld LED	≤ 1/3
Villogó fény 1 zöld LED	tartalék

Ha a 13 nyomógomb megnyomása után egy LED sem gyullad ki, akkor az akkumulátor hibás és ki kell cserélni.

A töltési szint lekérdezését biztonsági meggondolásokból csak álló berendezésen lehet végrehajtani.

A töltési folyamat során az akkumulátor három zöld LED-je egymás után rövid időre kigyullad, majd kialszik. Az akkumulátor akkor van teljesen feltöltve, ha a három zöld LED tartósan világítani kezd. Az akkumulátor teljes feltöltésének befejezése után kb. 5 perccel a három zöld LED ismét kialszik.

A hömérsékletellenőrző berendezés kijelzése (lásd a fő ábrát)

A hömérsékletellenőrző berendezés 15 piros LED-je azt jelzi, hogy az akkumulátor vagy a berendezés elektronikája (behelyezett akkumulátor mellett) nincs az optimális hömérséklet tartományban. Ebben az esetben a berendezés egyáltalán nem vagy nem a teljes teljesítményével működik.

Az akkumulátor hömérsékletellenőrző berendezése

A piros 15 LED a 13 gomb vagy az 1 be-/kikapcsoló megnyomásakor (behelyezett akkumulátor mellett) villog: Az akkumulátor a -10 °C ... +60 °C üzemi hömérséklet tartományon kívül van.

Ha a hömérséklet meghaladja a 70 °C-ot, az akkumulátor kikapcsol, amíg ismét el nem éri a megengedett üzemi hömérséklet tartományt.

A berendezés elektronikájának hőmérsékletfelügyelete

A piros 15 LED az 1 be-/kikapcsoló megnyomásakor tartósan világít: A berendezés elektronikájának hömérséklete 5 °C alatt vagy 75 °C felett van.

Ha a hömérséklet meghaladja a 90 °C értéket, a berendezés elektronikája kikapcsol, amíg vissza nem jut a megengedett üzemi hömérséklet tartományba.

Vágási teljesítmény (akkumulátor futási idő)

A vágási teljesítmény (az akkumulátor futási ideje) a gyep tulajdonságaitól, például a fű sürűségétől, nedvességétől és hosszától, valamint a vágási magasságtól függ.

A berendezésnek a fünyírás közben történő gyakori ki- és bekapcsolása szintén csökkenti a vágási teljesítményt (az akkumulátor futási idejét).

A vágási teljesítmény (az akkumulátor futási ideje) optimalizáláshoz célszerű gyakrabban füvet nyírni, magasabb vágási magasságot használni és megfelelő sebességgel haladni.

Az alábbi példán az egyszeri feltöltéshez tartozó vágási magasság és vágási teljesítmény közötti összefüggés látható.

Vágási feltételek

Nagyon vékony, száraz fű	Vékony, száraz fű[IMAGE]	Normális, sűrű fű
Vágási teljesítmény (Rotak 34 LI)
300 m^2 -ig	150 m^2 -ig	100 m^2 -ig
Vágási teljesítmény (Rotak 37 LI)
300 m^2 -ig	150 m^2 -ig	100 m^2 -ig
Vágási teljesítmény (Rotak 43 LI)
300 m^2 -ig	150 m^2 -ig	100 m^2 -ig

A futási idő megnövelésére a Bosch kerti gépek vevőszolgálatánál egy pótakkumulátort is be lehet szerezni.

Hibakeresés

A következő táblázat a hibatüneteket és ezek elhárításának leírását tartalmazza, ezt akkor kell használni, ha a berendezés nem megfelelően működik. Ha a táblázat segitségével nem tudja behatárolni és elhárítani a hibát, forduljon a szervizműhelyéhez.

▶ Figyelem: A hibakeresés előtt kapcsolja ki a berendezést és oldja ki az áramkör megszakítót.

Tünetek	Lehetséges ok	Elhárítás módja
A berendezés nem működik	Dugulás lehetséges	Ellenőrizze és szükség esetén tegye szabaddá a berendezés alsó részét (viseljen mindig kerti védőkesztyűt)
	Az akkumulátor nincs teljesen feltöltve	Az akkumulátor feltöltése
	Az akkumulátor nincs (helyesen) bedugva	Az akkumulátor beszerelése
	Az áramkör megszakítóban elhelyezett biztosíték meghibásodott/kiégett	Keressen fel egy vevőszolgálatot
	A fű túl hosszú	Állítson be egy nagyobb vágási magasságot és billentse meg a berendezést, hogy ezzel csökkentse az indítási terhelést
	A motorvédelem kioldott	Hagyja lehűlni a motort és állítson be egy nagyobb vágási magasságot
	Az akkumulátor túl hideg/túl meleg	Hagyja a felmelegedni/lehűlni az akkumulátort
	Az áramkör megszakító nincs helyesen/teljesen behelyezve	Helyezze be helyesen
	A motor a kapcsolókar működtetése után rövid késleltetéssel indul csak el	Hozza kb. 1-3 másodpercre működésbe a kapcsolókart, hogy elindítsa a motort
A motor elindul, majd azonnal ismét leáll	Az akkumulátor nincs teljesen feltöltve	Az akkumulátor feltöltése
	Az áramkör megszakító nincs helyesen/teljesen behelyezve	Helyezze be helyesen
	Az akkumulátor nincs (helyesen) bedugva	Az akkumulátor beszerelése
	Az akkumulátor túl hideg/túl meleg	Hagyja a felmelegedni/lehűlni az akkumulátortÁllítsa be nagyobbra a vágási magasságot
A berendezés csak megszakításokkal működik	A berendezés belső vezetékei meghibásodtak	Keressen fel egy vevőszolgálatot
	A motorvédelem kioldott	Hagyja lehülni a motort és állítson be egy nagyobb vágási magasságot
A berendezés egyenetlen vágási mintát hoz létre és/vagy	A vágási magasság túl alacsony	Állítsa be nagyobbra a vágási magasságot (lásd „A vágási magasság beállítása”)
A motor nehezen működik	A kés eltompult	Késcsere (lásd „A kések karbantartása”)
	Dugulás lehetséges	Ellenőrizze és szükség esetén tegye szabaddá a berendezés alsó részét (viseljen mindig kerti védőkesztyűt)
	A kés fordítva van felszerelve	Szerelje fel helyes helyzetben a kést (lásd „A kések karbantartása”)
A vágási teljesítmény (az akkumulátor futási ideje) nem kielégítő	A vágási magasság túl alacsony	Állítson be nagyobb vágási magasságot és menjen lassabban
	A fű túl magas	Állítson be nagyobb vágási magasságot és menjen lassabban
	A fű túl vizes vagy nedves	Várja meg, amíg a fű megszárad és menjen lassabban
	A fű túl sűrű	Állítson be nagyobb vágási magasságot, menjen lassabban és gyakrabban nyírja le a füvet
	A Bosch kerti gépek vevőszolgálatánál egy pótakkumulátort is be lehet szerezni	Keressen fel egy vevőszolgálatot
A berendezés bekapcsolása után a vágókés nem forog	A kést a fű leblokkolja	Berendezés kikapcsolása Távolítsa el a dugulást (viseljen mindig kerti védőkesztyűt)
	A kés anyája/csavarja kilazult	Húzza meg szorosra a kés anyáját/csavarját
Erős rezgések/zajok	A kés anyája/csavarja kilazult	Húzza meg szorosra a kés anyáját/csavarját
	A kés megrongálódott	Késcsere
A készülékkel nem lehet tölteni	Az akkumulátor érintkezői elszennyeződtek	Tisztítsa meg az akkumulátor érintkezőit, ezt többek között az akkumulátor többszöri bedugásával és kihúzásával is el lehet érni, szükség esetén cserélje ki az akkumulátort
	Az akkumulátor meghibásodott, mivel a belsejében (az egyes akkumulátorcellák között) megszakadt egy vezeték	Cserélje ki az akkumulátort
A 18, ill. 19 LED-kijelző a hálózati csatlakozó dugónak a dugaszoló aljzatba való bedugása után nem gyullad ki	A töltőkészülék hálózati csatlakozó dugója nincs (helyesen) bedugva a dugaszoló aljzatba	Dugja be (helyesen és teljesen) a hálózati csatlakozó dugót a dugaszoló aljzatba
	A dugaszoló aljzat, a hálózati csatlakozó kábel vagy a töltőkészülék hibás	Ellenőrizze a hálózati feszültséget és szükség esetén egy Bosch elektromos kéziszerszám-mühely ügyfélszolgálatával ellenőriztesse a töltőkészüléket

Karbantartás és szerviz

Karbantartás és tisztítás

▶ Figyelem! A karbantartási vagy tisztítási munkák megkezdése előtt kapcsolja ki a berendezést, oldja ki az áramkör megszakítót és vegye ki belőle az akkumulátort és a fügyűjtő kosarat.
▶ Viseljen mindig kerti védőkesztyűt, ha az éles kések körül végez munkát.

Megjegyzés: Rendszeresen hajtsa végre az alábbi karbantartási munkákat, hogy biztosítsa a berendezés hosszú, megbízható működését.

Rendszeresen ellenrizze a berendezést, nem látható-e rajta nyilvánvaló hiba, mint például kilazult vagy megrongálódott kések, laza összeköttetések, vagy elkopott vagy megrongálódott egyéb alkatrészek.

Ellenőrizze, hogy a burkolatok és védőberendezések nincsenek-e megrongálódva és helyesen vannak-e felszerelve. A használat előtt hajtsa végre a szükséges karbantartási és javítási munkákat.

Ha a berendezés a gondos gyártási és ellenőrzési eljárás ellenére egyszer mégis meghibásodna, akkor a javítással csak Bosch kerti kisgép-mühely ügyfélszolgálatát szabad megbízni.

Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni, okvetlenül adja meg a berendezés típustábláján található 10-jegyű megrendelési számot.

A kések karbantartása

▶ Figyelem! A karbantartási vagy tisztítási munkák megkezdése előtt kapcsolja ki a berendezést, oldja ki az áramkör megszakítót és vegye ki belőle az akkumulátort és a fügyűjtő kosarat.
▶ Viseljen mindig kerti védőkesztyűt, ha az éles kések körül végez munkát.

A kések ellenőrzéséhez fektesse a jobb oldalára berendezést. Ha egy kés eltompult, vagy megrongálódott, cserélje ki.

A kés kicseréléséhez a következőkééepn járjon el:

A hajtómű lerögzítéséhez dugjon bele egy csavarhúzót (nem része a szállítmánynak) a 26 furatba. Kerti kesztyűt (nem része a szállítmánynak) viselve figja le a 30 kést és egy csavarkulcs (nem része a szállítmánynak) segítségével távolítsa el a 29 késcsavart, a 28 késtárcsát és a 30 kést.

Rögzítse a 30 kést a 28 késtárcsával és a 29 késcsavarral. Mielőtt szorosra meghúzná a 29 késcsavart, gondoskodjon róla, hogy a kés a helyes irányban legyen felszerelve (a 😊 jelnek látszania kell, lásd a I ábrát).

Gondoskodjon arról, hogy a csavarhúzót a berendezés üzembe helyezése előtt eltávolítsák.

▶ A kést és a késcsavart a beszerelésnél ne olajozza be és ne zsírozza be.

Az akkumulátor ápolása

▶ Figyelem! A karbantartási vagy tisztítási munkák megkezdése előtt kapcsolja ki a berendezést, oldja ki az áramkör megszakítót és vegye ki belőle az akkumulátort és a fügyűjtő kosarat.
▶ Viseljen mindig kerti védőkesztyűt, ha az éles kések körül végez munkát.

Az akkumulátor optimális használatának biztosítására tartsa be a következő előírásokat és intézkedéseket:

- Óvja meg az akkumulátort a nedvességtől és a víztől.

• Az akkumulátort csak a 0 °C ... 45 °C hömér séklet tartományban szabad tárolni. Ne hagyja például az akkumulátort nyáron egy gépjárműben.
• Közvetlen napsugárzás esetén ne hagyja az akkumulátort a berendezésben.
• Az akkumulátor optimális tárolási hömérséklete 5 °C.
• Idönként tisztítsa meg az akkumulátor szellőzőrését egy puha, tiszta és száraz ecsettel.

Ha az akkumulátor feltöltése után a készülék már csak lényegesen rövidebb ideig üzemel-tethető, akkor az akkumulátor elhasználódott és ki kell cserélni.

A munka befejezése után/tárolás

Egy puha kefével és egy kendővel alaposan tisztítsa meg a berendezés külsejét. Vizet, oldószereket és polírozó szereket ne használjon. Távolítsa el a berendezésre lerakódott fűmaradékokat és részecskeket, különösen a 9 szellőzőnyilásról.

Fektesse az oldalára a berendezést és tisztítsa meg a kés körüli területet. Az összepréselődött lenyírt füvet egy fa- vagy műanyagdarabbal távolítsa el.

▶ Viseljen mindig kerti védőkesztyűt, ha az éles kések körül végez munkát.

A berendezést száraz helyen tárolja. Ne tegyen más tárgyakat a berendezésre. A hely megtakarítására a kengyeles fogantyút teljesen hajtsa össze.

A felső/alsó fogantyú szétnyitásakor, illetve összecsukásakor ügyeljen arra, hogy ne csípje be a hálózati csatlakozó kábelt. Ne ejtse le a fogantyút.

A berendezés tárolásához vegye le arról a fügyűjtő kosarat.

Tartozékok

Vágókés

Rotak 34 LI.... F 016 800 288

Rotak 37 LI.... F 016 800 277

Rotak 43 LI.... F 016 800 278

Vevőszolgálat és tanácsadás

A vevőszolgálat a terméke javításával és karban-tartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A tartalékalkatrészekkel kapcsolatos robbantott ábrák és egyéb információ a következő címen találhatók: www.bosch-pt.com

A Bosch Vevőtanácsadó Csoport szívesen segít Önnek, ha a termékek és tartozékok vásárlásával, alkalmazásával és beállításával kapcsolatos kérdései vannak.

Magyar

Robert Bosch Kft

1103 Budapest

Gyömrői út. 120

Tel.: [phone]

Fax: [phone]

Szállítás

Az akkumulátort az UN-kézikönyv

ST/SG/AC.10/11/3. rev., III. rész, 38.3

alszakaszában leírtaknak megfelelő vizsgálatnak vetettük alá. Az akkumulátor hatásos védelemmel van ellátva a belső túlnyomás és rövidzárlat ellen, továbbá megfelelő berendezésekkel van felszerelve az erőszakos törés és a veszélyes visszáram ellen.

Az akkumulátorban található lítium ekvivalens mennyiség az idevonatkozó határértékek alatt van. Ezért az akkumulátorra sem külön alkat-részként, sem valamilyen készülékbe behelyezve sem vonatkoznak az egyes országokban érvényes valamint a nemzetközi veszélyes szál-lítmányokkal kapcsolatos előírások. A veszélyes szállítmányokra vonatkozó előírások több akku-mulátor egyidejű szállítása esetén azonban vonatkozhatnak a szállítmányra. Ebben az esetben szükségessé válhat bizonyos különleges előírá-sok (például a csomagolásnál) betartása. Rész-letesebb információ az alábbi Internet címen, egy angol nyelvű brosúrában található: http://purchasing.bosch.com/en/start/Allgemeines/Download/index.htm.

Eltávolítás

Az elektromos kéziszerszámokat, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni.

Csak az EU-tagországok számára:

Ne dobja ki az elektromos kéziszerszámokat a háztartási szemétbe!

A használt villamos és elektronikus berendezésekre vonatkozó 2002/96/EK sz. Európai

Irányelvnek és ennek a megfelelő országok jogharmonizációjának megfelelően a már használhatatlan elektromos kéziszerszámokat külön össze kell gyűjteni és a környezetvédelmi szempontból megfelelő újra felhasználásra le kell adni.

Akkumulátorok/elemek:

Li-Ion Li

Li-ion:

Kérjük vegye figyelembe az „Szállítás” fejezetben, a 254 oldalon leírtakat.

Sohase dobja ki az akkumulátorokat/elemeket a háztartási szemétbe, tűzbe, vagy vízbe. Az akkumulátorokat/elemeket össze kell gyűjteni, újra fel kell használni, vagy a környezetvédelmi előírásoknak megfelelően kell azokat a hulladékba eltávolítani.

Csak az EU-tagországok számára:

A 91/157/EGK irányelv értelmében a meghibásodott vagy elhasznált akkumulátorokat/elemeket újrafelhasználásra kell leadni.

A változtatások joga fenntartva.
